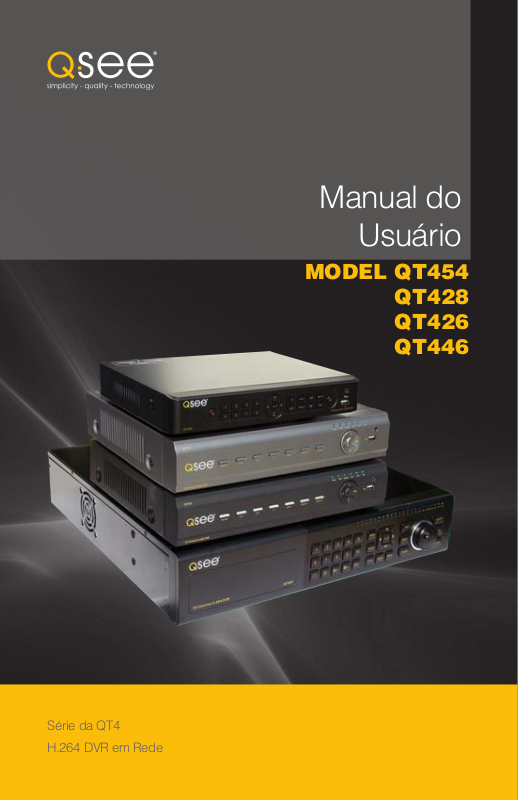

Q-See QT426, QT446, QT428, QT454 User Manual

Manual do
Usuário
MODEL QT454
QT428 QT426 QT446
Série da QT4
H.264 DVR em Rede
1
Obrigado por Escolher um Produto Q-See!
Todos os nossos produtos possuem uma garantia de serviço condicional que abrange todo o hardware durante 12 meses a partir da data da compra. Adicionalmente, nossos produtos também acompanham uma política de livre troca que cobre todos os defeitos de fabricação durante um mês a partir da data da compra. O serviço de atualização permanente é disponibilizado para o software e está disponível em www.Q-See.com.
Por favor, preencha o formulário de registro online, a fim de efetivar sua garantia. Além da garantia e dos benefícios de suporte técnico, você receberá notificações sobre as atualizações do produto juntamente com as atualizações gratuitas de download do firmware para o seu DVR. Registre-se hoje em www.Q-See.com!
Por favor, leia a parte de trás desse manual quanto às exclusões de garantia.
Sobre esse Manual
Esse manual é elaborado para a família QT4 de DVRs. Nem todas as características e recursos são compartilhados por todos os modelos, então, você pode observar características descritas aqui que não são aplicáveis ou não estão disponíveis na sua máquina. Além disso, você pode visualizar imagens que não são exatamente iguais às exibidas na sua tela.
Esse manual era autêntico no momento de sua finalização. Entretanto, devido ao nosso esforço contínuo em constantemente melhorar nossos produtos, características e funções adicionais podem ter sido acrescentadas desde então e as exibições na tela podem mudar. Incentivamos você a visitar nosso website em www.Q-see.com para verificar as últimas atualizações do firmware e novidades sobre o produto.
Por todo o manual destacamos advertências e outras informações importantes que ajudarão você a operar seu novo sistema de um modo seguro e sem maiores problemas. Por favor, reserve um tempo para ler e seguir todas as instruções e preste atenção aos alertas, conforme mostrado abaixo:
IMPORTANTE! As caixas vermelhas com esse ícone indicam advertências.
Para impedir possível prejuízo ou danos ao produto, leia todas as advertências antes de usar.
OBSERVAÇÃO! O texto nas caixas azuis com o ícone Informações apresenta orientação e explicações adicionais sobre como obter o máximo do seu sistema.
© 2010, 2011 Q-See. A reprodução total ou em parte sem autorização por escrito é proibida. Todos os direitos reservados. Esse manual, software e hardware descritos aqui, totalmente ou em parte, não podem ser reproduzidos, traduzidos ou reduzidos a qualquer formulário legível por
máquina sem a prévia aprovação por escrito. Marcas Registradas: Todos os nomes de marca e produto são marcas registradas ou marcas
registradas dos seus respectivos proprietários. Q-See é uma marca registrada da DPS, Inc. Ressalva: As informações nesse documento estão sujeitas à alteração sem notificação. O
fabricante não faz quaisquer declarações ou garantias, quer expressas ou implícitas, de qualquer tipo em relação à integralidade dos seus conteúdos.
O fabricante não deve se responsabilizar por quaisquer alterações que seja do uso inadequado desse produto.
Rev. 1.3 3/4/2011
2 3
ÍNDICE
1. PARA SUA SEGURANÇA 7
2. INTRODUÇÃO 8
Principais Características 8
6. GERENCIAMENTO DO DVR 39
6.1 Informações 39
Informações Sobre o Evento 40 Informações Sobre o Registro 40 Informações Sobre A Rede 40 Informações Online Do Usuário 41
6.2 Alarme Manual 41
3. FUNÇÕES BÁSICAS 10
3.1 Ligar/Desligar 10
Ligar 10 Desligar 10
3.2 Barra de Controle 11
3.3 Visualização e Gravação ao Vivo 12
3.4 Reprodução ao Vivo 13
4. CONFIGURAÇÃO DO MENU PRINCIPAL 14
4.1 Configuração Básica 14
Login 14 Menu Principal 15
Configuração 15
4.2 Configuração ao Vivo 17
4.3. Configuração da Gravação 19
4.4 Configuração Programada 21
4.5 Configuração do Alarme 22
Sensor 22 Movimento 23 Perda de Vídeo 24 Outro Alarme 24 Alarme Desligado 25
4.6 Configuração da Rede 26
4.7 Gerenciamento do Usuário 30
4.8 Configuração Pan-Tilt-Zoom (Ptz) 31
4.9 Avançado 34
Busca por Horário 35 Busca por Evento 36 Gerenciador de Arquivo 36 Imagem 37
6.3 Gerenciamento de Disco 41
6.4 Atualização 42
6.5 Logoff 42
6.6 Desligamento Temporário 42
7. INSPEÇÃO REMOTA 43
7.1 Acesso De Rede 43
7.2 Acesso Remoto (Internet) 43
DHCP 43 PPOE 48
7.3 Redirecionamento de Porta 49
Determinando o Endereço de IP do Dvr 49 Determinar o Número de Roteadores na Rede 52 Download de um Programa de Redirecionamento Simples de Porta 54 Configurando a DMZ no Roteador 2 59
7.4 DDNS (Serviço de Nome de Domínio Dinâmico) 60
Configurando O Ddns 60 Configurando o DVR para Acesso Através de um Nome de Domínio Dinâmico
7.5 Acessando O Dvr Através Do Internet Explorer 62
Controle da Conta de Usuário Para Windows Vista e Windows 7 62
7.6 Acessando o Dvr Através do Safari 67
Configurando o Safari 67 Instalando o Plugin 68 Acessando Seu DVR com o Safari 72
7.7 Usando o Software de Acesso Remoto 73
Visualização ao Vivo 73
7.8 Reprodução e Backup Remoto 77
Reprodução Remota 77
7.9 Configuração Remota do Sistema 83
61
5. BACKUP 38
4 5
8. INSPEÇÃO MÓVEL 84
8.1 Windows Mobile Pro 84
8.2 Symbian 86
8.3 Apple iPhone e iPad 88
Instalando Através do Iphone ou iPad 88 Instalando Através do PC ou Macintosh 90 Instruções Operacionais para iPhone ou iPad 91

PARA SUA SEGURANÇA

Para prevenir danos ao seu produto Q-See ou ferimentos em você ou terceiros, leia e entenda as seguintes precauções de segurança antes de instalar ou usar esse equipamento. Mantenha essas instruções de segurança onde todos aqueles que usam o produto poderão ler.
Capítulo 1
ADVERTÊNCIA!
RISCO DE CHOQUE ELÉTRICO!
8.4 Android 95
Instalação do Software 95
8.5 BlackBerry 100
Instalação do Software 100
9. UNIDADE DE DISCO RÍGIDO 105
9.1 Instalação/Remoção 105
9.2 Cálculo da Capacidade Gravação de uma Unidade de Disco Rígido 107
ANEXO 108
Solução de Problemas 108
GARANTIA DO PRODUTO Q-SEE 112
Perguntas ou Comentários? 113
nVerifique a unidade e quaisquer acessórios incluídos na embalagem imediatamente após a sua
abertura. Se houver itens perdidos ou danificados, recoloque-os e devolva-os no ponto de compra.
n Use a devida fonte de alimentação. Somente use o adaptador de energia fornecido com seu
sistema. Não use esse produto com uma fonte de alimentação que se aplique em mais de uma tensão específica (100-240 AC).
nNunca insira qualquer tipo metal no DVR. Inserindo qualquer coisa no DVR ou na sua estrutura pode
ser uma fonte perigosa de choque elétrico.
nNão opere em áreas com poeira. Evite colocar o DVR em locais em que haja poeira.
nNão coloque o produto na chuva ou use próximo da água. Se esse produto acidentalmente ficar
úmido, desconecte-o e entre em contato com um revendedor autorizado imediatamente.
nMantenha as superfícies do produto limpas e secas. Para limpar a estrutura externa do DVR, limpe
cuidadosamente usando um pano levemente umedecido (somente com água, não use solventes).
nNão opere esse DVR sem a tampa devidamente posicionada. Não tente fazer quaisquer consertos
no DVR. Se houver sons incomuns ou cheiros que saiam do DVR, desconecte-o imediatamente e entre em contato com o suporte técnico da Q-See. Sob nenhuma circunstância a tampa deve ser retirada enquanto o dispositivo estiver conectado à fonte de alimentação. Você somente deve retirar a tampa para instalar/substituir a unidade de disco rígido (Consultar Capítulo 9) ou substituir a bateria de lítio padrão 3V na placa mãe. Essas são as únicas peças trocáveis pelo usuário. Você pode precisar substituir a bateria, se o relógio interno reiniciar após uma queda de energia.
nManuseie a caixa do DVR com cuidado. Se você acidentalmente deixar cair seu DVR em qualquer
superfície dura, pode ocasionar em um funcionamento inadequado. Se o DVR não funcionar apropriadamente devido a qualquer dano físico, entre em contato com um revendedor autorizado para consertar ou trocar.
nCertifique-se de que haja circulação de ar apropriada ao redor da unidade. Esse sistema de DVR
usa uma unidade de disco rígido para armazenamento de vídeo, a qual gera aquecimento durante a operação. Não bloqueie as ventilações de ar localizadas na parte inferior, superior, lateral e parte de trás do DVR, já que elas foram projetadas para manterem o sistema resfriado enquanto em funcionamento. Instale ou coloque esse produto em uma área onde haja ampla circulação de ar.
nDisponibilize a ventilação adequada. Esse DVR possui um ventilador integrado que ventila
devidamente o sistema. Não cubra ou bloqueie essa ventilação.
6 7

INTRODUÇÃO

Esse DVR usa chips de processamento de vídeo de alta performance e sistema operacional Linux integrado para gravação de imagem com qualidade e facilidade de uso. Ele utiliza inúmeras tecnologias avançadas, incluindo o H.264 codec padrão de indústria para oferecer vídeos de alta qualidade e estáveis e capacidade dual stream para visualização remota. Uma interface com unidade de disco rígido SATA oferece capacidade de atualização e a saída VGA permite que os usuários se conectem a qualquer outra TV ou monitor padrão para visualização.
O controle local do sistema utiliza um mouse e a interface gráfica do usuário (GUI), assim como um controle remoto. Os usuários podem também remotamente monitorar e controlar seu sistema ao usar um navegador da web ou selecionar o dispositivo móvel.
Esse DVR usa a tecnologia de ponta sem comprometer a estabilidade e confiabilidade, o que o torna ideal para o uso doméstico, assim como em depósitos, fábricas, revendedores ou outros ambientes similares.
CAPÍTULO 2

PRINCIPAIS CARACTERÍSTICAS

FORMATO DE COMPRESSÃO
Compressão padrão H.264 com baixa taxa de bit e alta qualidade de imagem
INSPEÇÃO AO VIVO
Suporta a saída VGA de HD Suporta a segurança do canal ao ocultar a visualização ao vivo Exibe o estado local de gravação e as informações básicas Suporta o controle total com o mouse USB Suporta o zoom digital na visualização ao vivo e reprodução
MÍDIA DE GRAVAÇÃO
Suporta um HD SATA até 2TB para períodos maiores de gravação.
BACKUP
Suporta back up de dispositivos USB 2.0 Suporta armazenamento dos arquivos gravados com formato AVI para um computador
remoto através da internet
GRAVAÇÃO & REPRODUÇÃO
Modos de Gravação: Manual, Programado, Detecção de Movimento e Gravação por sensor de alarme
Suporta formatação após a unidade de HD estar cheia Resolução, taxa de projeção e qualidade de imagem são ajustáveis 128MB para cada pacote de arquivo de vídeo 4 canais de áudio disponíveis Dois modos de busca de gravação: busca por horário e busca por evento Suporta reprodução simultânea em diversas telas Suporta apagar e bloquear os arquivos gravados um a um Suporta a reprodução remota no Cliente de Rede através da LAN ou internet
Suporta gravação em resoluções de CIF e D1.
ALARME
1 saída de canal de alarme e até 16 entradas de canal de alarme (dependendo do modelo) disponíveis
Suporta programação para detecção do movimento e alarme do sensor Suporta pré-gravação e pós-gravação Suporta a gravação dos canais associados uma vez que o movimento ou alarme é
acionado no canal indicado Suporta pré-definição PTZ associada, auto-navegação e rastreio do canal
correspondente
CONTROLE PTZ
Suporta múltiplos protocolos PTZ (PelcoP, PelcoD, LILIN, MINKING, NEON, STAR, VIDO, DSCP, VISCA, e RANGE)
Suporta 128 pré-definições PTZ e 8 faixas de auto-navegação Suporta controle PTZ remoto através da internet
SEGURANÇA
Personaliza as permissões do usuário: busca por log, configuração do sistema, áudio de duas vias, gerenciamento de arquivo, gerenciamento de disco, login remoto, visualização ao vivo, gravação manual, reprodução, controle PTZ e visualização remota ao vivo
Suporta 1 administrador e 15 usuários Suporta a gravação e verificação do log do evento, eventos ilimitados
REDE
Suporta os protocolos TCP/IP, DHCP, PPPoE, DDNS Suporta o navegador IE para realizar a visualização remota Suporta um máximo de 10 conexões de usuário simultaneamente Suporta dual stream. A sequência de rede é ajustável independentemente para adaptar
a largura de banda da rede e ambiente. Suporta fotografia e ajuste de cor na visualização ao vivo remota. Suporta busca remota por horário e por evento e reprodução de canal com fotografia Suporta controle PTZ remoto com pré-definição e navegação automática Suporta configuração total remota do menu, troca de todos os parâmetros de DVR
remotamente Suporta inspeção móvel através dos smartphones, Win Mobile Pro, Symbian e iPhones,
iPads, Android e Blackberry em redes 3G Suporta CMS para gerenciamento de diversos dispositivos na internet Administrador pode limitar acesso do usuário a câmeras específicas Administrador pode desconectar os usuários online
OBSERVAÇÃO! de disco rígido já instalada. Se sua unidade foi empacotada separadamente ou se você deseja atualizar para até uma unidade de 2TB, por favor, consultar o Capítulo 9 na parte de trás desse manual que inclui informações sobre a instalação da unidade.
Dependendo do seu ponto de compra, seu DVR terá a unidade
8 9

FUNÇÕES BÁSICAS

CAPÍTULO 3

3.1 LIGAR/DESLIGAR

Antes de ligar o DVR, certifique-se de que todas as conexões foram devidamente realizadas.

LIGAR

Conecte a fonte de alimentação e o DVR ligará. A luz indicadora de energia LED no painel frontal se iluminará e uma caixa de diálogo usuário configure o horário e horário de verão.
Se o DVR exibir a imagem ao vivo ou não exibir o menu na inicialização, o menu pode ser acessado ao pressionar o botão
WIZARD
ESC
(ASSISTENTE) na tela se abrirá, permitindo que o
FIGURA 3-1
no DVR ou o botão
MENU
no controle remoto.

3.2 BARRA DE CONTROLE

Quando um usuário está conectado, ao pressionar o botão direito do mouse na tela aparecerá
Menu
Principal
As funções da Barra de Controle são listadas abaixo. Cada função será descrita mais detalhadamente nos próximos capítulos.
Menu:
Abre o
Menu Principal
Modo de Exibição da Tela
única só vez. Os canais sem câmeras integradas exibirão a mensagem “Video Loss” (Perda de Vídeo). Ao clicar nas setas para cima à direita de cada ícone permitirá que você escolha quais canais visualizar naquele modo.
Intervalo Cor Zoom Volume
PTZ Fotografia Gravação Reprodução
Move a Barra de Controle
: Habilita/desabilita o ciclo automático entre os canais.
: Ajusta o brilho, tonalidade, saturação e contraste de cada canal.
: Disponível no modo de exibição da tela única, digitalmente amplia uma parte da exibição.
: Ajusta o volume. Essa função somente está disponível caso tenha instalado um
microfone ou câmera com áudio no DVR.
: Abre os controles para as câmeras opcionais Pan-Tilt-Zoom.
: Captura uma imagem em pausa de todos os canais e a salva no disco rígido.
: Inicia a gravação manual em todos os canais.
: Troca para o modo de Reprodução e mostra a
Reprodução
Controle em qualquer lugar da tela. Ao clicar com o botão direito do mouse na tela ocultará a
Barra de Controle
Modo de
Exibição de Tela
.
.
BARRA DE CONTROLE
Intervalo
FIGURA 3-2
.
: Escolhe a quantidade de canais que você deseja visualizar de uma
: Ao clicar nessa função, permitirá que você reposicione a Barra de
Cor
ESC
no DVR ou ao clicar com o botão
na parte inferior da tela.
Zoom
PTZ Gravar
Volume Foto Reprodução
Barra de Controle de
Move a Barra de Controle
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
DESLIGAR
O DVR ficará no modo de espera quando o botão POWER (Ligar) no controle remoto for pressionado, ou quando o ícone
DO SISTEMA) DOWN (DESLIGAMENTO TEMPORÁRIO)
confirmar. A unidade de disco rígido irá parar de rodar e o sistema se desligará. Para períodos prolongados de inatividade, é recomendado que o DVR seja desconectado da energia tanto ao desligar do estabilizador de corrente como ao desconectar do dispositivo.
for selecionado de dentro do
SYSTEM SHUT DOWN (DESLIGAMENTO TEMPORÁRIO
MENU
. Em ambos os casos, a janela
aparecerá e os usuários devem selecionar OK para
SHUT
10 11

3.3 VISUALIZAÇÃO E GRAVAÇÃO AO VIVO

O modo normal do DVR consiste em mostrar a exibição ao vivo das câmeras. A configuração de quais canais serão exibidos, a nomeação das câmeras e outras configurações de exibição serão descritas na
Além das imagens da câmera, o DVR exibirá os símbolos referentes ao status de cada câmera.
SEÇÃO 4.3.

3.4 REPRODUÇÃO AO VIVO

Ao apertar os botões de reprodução no DVR ou controle remoto permitirá que você reproduza o que foi gravado. Uma barra de ferramentas aparecerá na parte debaixo da tela permitindo o controle via mouse também.
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
Símbolo
O que Significa
Gravação manualmente ou programada
Gravação com Detecção de Movimento
FIGURA 3-3
Símbolo
O que Significa
Gravação com Alarme
Evento de movimento
Reproduzir/
Reproduzir/
Pausar
Pausar
Parar Avanço
Gravação
Anterior
Voltar Modo de
Voltar Modo de
Cena
Cena
Rápido
Exibição de Tela
Exibição de Tela
Zoom CorCor
Zoom
Barra de Progresso da Reprodução
Volume SairAvançar
Volume SairAvançar
Ferramentas
Ferramentas
Ocultar a
Ocultar a
Barra de
Barra de
Próxima
Gravação
FIGURA 3-4
Os controles funcionam de um modo similar àqueles de um DVR convencional ou outro dispositivo de reprodução de vídeo, porém, com alguns comandos adicionais disponíveis:
Gravação Anterior/Próxima Gravação
: Muda para o evento gravado anteriormente ou para o
próximo evento, respectivamente.
Avançar/Voltar
: Além de sua operação normal, ao clicar nesses botões ininterruptamente acelerará ou reduzirá a taxa de progressão – para frente ou para trás – do arquivo. A velocidade pode ser também selecionada diretamente ao clicar nas setas pequenas para cima à direita de cada botão.
Modo de Exibição na Tela
: Assim como com a Barra de Controle, esses ícones permitem que você escolha a quantidade de canais que deseja visualizar na reprodução. Ao clicar nas setas para cima à direita de cada ícone permitirá que você escolha quais canais visualizar naquele modo. Os canais sem gravação aparecerão em branco.
Zoom
: Disponível no modo de exibição de tela única, ele aumenta digitalmente uma parte da exibição. Escolha essa função e, depois, selecione uma tela para colocá-la no modo de tela cheia.
Cor
: Ajuste do brilho, tonalidade, saturação e contraste para cada canal. Por favor, saiba que
somente afetará a reprodução para esse canal no próprio DVR. Não irá alterar a gravação.
12 13

CONFIGURAÇÃO DO MENU PRINCIPAL

CAPÍTULO 4
MENU PRINCIPAL
Ao selecionar o ícone
MENU
no DVR e controle remoto abre o
MENU
à esquerda da
MENU PRINCIPAL
BARRA DE CONTROLE
.
ou ao pressionar o botão

4.1 CONFIGURAÇÃO BÁSICA

LOGIN

Antes de configurar o sistema, uma conta de usuário precisa ser criada e o usuário deve estar conectado. O DVR pode ser configurado para permitir múltiplos usuários, cada um com seu próprio nível de acesso e autoridade. Se não conectado, somente a exibição com diversas telas pode ser trocada.
Ao iniciar pela primeira vez, ou quando ninguém estiver conectado ao dispositivo, pressione o botão
MENU
no DVR ou controle remoto ou ao clicar com o botão direito do mouse na tela, abrirá a tela senha padrões é diferenciam letras maiúsculas de minúsculas.
Para maiores informações sobre como adicionar ou remover usuários, configurar senhas e ajustar os níveis de acesso, por favor, consulte a
LOGIN
admin
SEÇÃO 4.8
. O nome de usuário e
e
123456
.
. Ambos
FIGURA 4-1
Ao clicar em qualquer ícone abrirá o menu relacionado.
CONFIGURAÇÃO
A partir do menu selecione o menu o nome do dispositivo, data, horário e outras configurações. Há três abas que incluem
Sistema, Data & Horário Verão
.
CONFIGURAÇÃO
BÁSICO
para configurar
e
Horário de
,
FIGURA 4-4
MODO DE EXIBIÇÃO
Você pode escolher se deseja visualizar um único canal de uma vez ou visualizar diversos canais em um modo de tela dividido. Além disso, os usuários têm a opção de escolher como diversos canais podem ser visualizados de uma única só vez, assim como quais canais que serão mostrados naquela tela.
FIGURA 4-2
Clique no
CANAL
Os usuários podem verificar qualquer um ou todos os canais entre 1 e 16 para exibições ao vivo. Clique na caixa as configurações antes de fechar o menu
SELEÇÃO DE CANAL
ícone perto do modo de exibição da tela desejada para abrir o menu
.
para confirmar
ao clicar no botão .
FIGURA 4-3
SELEÇÃO DE
Aba Sistema
As seguintes configurações podem ser trocadas nesse menu:
Nome do Dispositivo: Exibirá o client end ou
CMS. Nomeando o dispositivo ajudará os usuários reconhecerem o dispositivo ao monitorá-lo remotamente.
ID do Dispositivo: Se você possui diversos
sistemas, você pode atribuir a esse dispositivo um ID numérico.
Formato de Vídeo: Selecione os padrões de
vídeo entre NTSC (América do Norte) ou PAL (Europa).
Verificação de Senha: Ao habilitar essa
função, o usuário precisará colocar o nome e senha ao realizar as operações de configuração.
Mostrar Horário: Exibe o horário na
Visualização ao Vivo
Mostrar Assistente: Se estiver habilitado, uma
janela para reiniciar horário e horário de verão se abrirá mediante reinicialização do sistema.
FIGURA 4-5
FIGURA 4-6
14 15
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
Máximo de Usuários na Rede: Ajuste o número máximo de conexões de rede – até 10. Resolução VGA: Escolha a configuração que melhor se adapta ao seu monitor. As opções são
VGA800*600, VGA1204*768, VGA1280X1024 e CBS. OBSERVAÇÃO: VGA é para os monitores VGA, enquanto CVBS é para os monitores de TV conectados ao usar um adaptador BNC/RCA. Ao trocar entre VGA e CVBS mudará o modo de saída do menu. Por favor, certifique-se de ter o monitor correto em mãos ao trocar o modo de saída.
Idioma: Selecione seu idioma preferido no menu.
OBSERVAÇÃO! Ao ajustar suas configurações, você sempre precisará clicar em Aplicar para salvar suas configurações atuais antes de fechar a janela com Exit, caso contrário suas alterações serão perdidas. Você pode clicar em Exit ou fechar a janela (X) no canto superior direito da janela para fechar sem salvar as alterações, porém, um alerta aparecerá, perguntando se você deseja ou não salvar as alterações. Clique em OK para salvar as alterações ou Cancelar para continuar sem salvar. Você pode escolher o botão Padrão para restaurar suas configurações àquelas ajustadas de fábrica.
IMPORTANTE! Após trocar o Idioma ou Formato de Vídeo, o dispositivo
precisará ser reiniciado.
Aba Data & Horário
Configure a data, horário, formato de horário e configurações relacionadas nesse menu.
Servidor NTP: Ao usar o Protocolo de Horário
da Rede manterá o relógio do seu sistema atualizado permitindo que o mesmo ocasionalmente receba as atualizações do servidor selecionado.

4.2 CONFIGURAÇÃO AO VIVO

A configuração inclui quarto sub-menus:
Aba Ao Vivo
Use esse menu para configurar os nomes da câmera e ajustar as cores das imagens, brilho, saturação e contraste para resultados perfeitos de imagem.
Você pode individualmente nomear as câmeras ao destacar o campo para cada câmera. Um teclado virtual aparecerá permitindo que você digite os caracteres, números e símbolos através do toque. voltará para o menu teclado sem salvar.
Você pode ajustar as configurações para saturação da imagem, tonalidade, brilho, contraste e cores individualmente ao clicar no botão individual ou para todas elas simultaneamente ao selecionar o botão configurações.
ENTER
Ao Vivo. SAIR
Configuração
Todas
salvará o nome e
para cada câmera
antes de fazer as
Ao Vivo, Monitor Principal, Local
saíra do
e
FIGURA 4-9
Máscara
.
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
Aba Monitor Principal
Aba Horário de Verão
Permita que seu sistema se ajuste às alterações de horário devido ao Horário de Verão.
FIGURA 4-7
FIGURA 4-8
Selecione a configuração da sua tela.
O modo dividido permite que você escolha desde visualização única, visualizações 2x2, 2x3, 3x3 e 4x4 (QT426 apenas) em uma tela em uma única vez. Você também pode selecionar quais canais serão exibidos.
Os canais podem ser agrupados e a exibição percorrerá entre os grupos. Qualquer canal individual pode ser mostrado em mais de um grupo.
Tempo de Intervalo: É o intervalo de tempo que a exibição gastará mostrando um grupo antes
de mover para o próximo grupo.
OBSERVAÇÃO!
monitores duplos, a exibição deve ser no monitor principal.
Se estiver visualizando remotamente em um computador com
FIGURA 4-10
FIGURA 4-11
16 17
Aba Local
Permite selecionar as imagens a serem visualizadas em um monitor separado que está conectado ao DVR, porém, pode estar em outra sala, por exemplo. Não haverá acesso ao menu nessa tela auxiliar. Somente um canal pode ser exibido de uma vez nesse monitor. Você pode escolher quais canais (cada canal é um “grupo”), a ordem e seu tempo de intervalo. As setas da esquerda e direita permitem que você mude para o próximo grupo. Um canal pode aparecer em mais de um grupo.
FIGURA 4-12
Aba Máscara
Configure as mascaras nas câmeras individuais para bloquear as áreas selecionadas em cada tela. Isso é para garantir a privacidade em situações quando outros usuários conseguem visualizar as imagens da câmera e você deseja restringir a visualização a certas áreas ou atividades.
Clique no botão
Configuração
próximo a uma dada câmera para aplicar uma máscara para sua visualização.

4.3. CONFIGURAÇÃO DA GRAVAÇÃO

Ajuste as configurações de gravação para suas câmeras. Há cinco grupos de opções;
Taxa de bit de Gravação, Horário, Carimbo
e
Gravação de Reutilização
Aba Habilitar
Seleciona algumas ou todas as câmeras para gravar no DVR. Você pode configurar as quatro câmeras para gravação de áudio, além de vídeo. Você pode selecionar todas as câmeras independentemente de suas configurações individuais ao escolher a caixa cada coluna.
Todas
abaixo de
FIGURA 4-15
Aba Taxa de bit de Gravação
Configura a resolução, qualidade, codificação, qualidade e taxa de bit máxima da sequência de vídeo, de acordo com suas necessidades. Você pode configurar cada câmera individual ou globalmente ao usar a função
Todas
na
parte inferior da janela.
FIGURA 4-16
Habilitar
.
,
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
OBSERVAÇÃO! Enquanto cada câmera possui sua resolução e velocidade de projeção estabelecidas independentemente das outras câmeras, o DVR pode limitar a velocidade de projeção em uma câmera com base nas
Até três áreas podem ser mascaradas em uma imagem. Simplesmente clique e arraste para cobrir a área. Para apagar, clique duas vezes em uma máscara.
Clique com o botão direito para sair da tela, suas máscaras serão salvas.
As máscaras aparecerão naquela imagem de canal na área ao vivo, assim como nas gravações.
FIGURA 4-13
Parâmetro Opções O que significa
Resolução D1, CIF
FPS 1-30
Codificação VBR, CBR
Qualidade Baixíssima-Altíssima
FIGURA 4-14
Taxa Máxima de Bit 256-2084kbps
configurações das outras câmeras.
D1 = resolução com a tela cheia da TV, CIF = 1/2 D1. D1 ocupa mais espaço no disco rígido do que CIF.
Cenas por segundo. Mais cenas tornam o vídeo mais estável, porém, ocupa mais espaço no disco rígido.
Taxa de bit variável versus taxa de bit constante. VBR apresenta uma melhor compressão, porém, podem surgir problemas ao transmitir continuamente para a visualização remota.
Somente disponível quando VBR for selecionado. Quanto maior a qualidade, mais espaço em disco é necessário.
Sua rede pode não ter largura de banda suficiente para lidar com as taxas máximas de todas as suas câmeras. Ao ajustar essas configurações para adequar sua rede irá melhorar o desempenho e a qualidade de imagem na tela.
18 19
Aba Horário
Você pode configurar a duração de tempo que os DVRs gravam um evento antes e após uma detecção de movimento ou para o alarme ser acionado, assim como quanto tempo uma gravação individual é mantida.

4.4 CONFIGURAÇÃO PROGRAMADA

Configure sua câmera para registrar nos horários específicos com base no horário do dia, detecção de movimento ou outra entrada do sensor. Há três abas, e
Sensor
.
Programação, Movimento
Horário de gravação pré-alarme: Configura a
duração que mostra os eventos antes de uma detecção de movimento ou evento acionador do sensor ser incluído na gravação.
Gravação pós-alarme: Configura a duração– de
10 a 60 segundos – que é adicionada à gravação após o evento ter terminado.
FIGURA 4-17
Tempo de Expirar: O tempo – até 60 dias – que um evento é salvo na unidade antes de ser
subscrito (Vide
Você pode configurar todos os canais com os mesmos valores ao selecionar configurar um canal.
Aba Carimbo
Selecione quais câmeras exibirão seu ID e o carimbo com a data e onde aparecerão na tela.
Arraste e solte o local do nome da câmera e o carimbo de data/horário no local desejado na tela. Isso pode ser realizado individual ou globalmente. Um exemplo de “Antes” e “Depois” é mostrado abaixo.
Gravação de Reutilização
abaixo)
Todos
FIGURA 4-18
e depois
Aba Programação
A programação para a gravação automática pode ser realizada de duas formas.
1. Ao destacar as horas individuais para os dias específicos usando a ferramenta lápis no canto superior direito da janela. A ferramenta adjacente borracha remove o destaque em um bloco. Clique duas vezes em cada ferramenta de lápis ou borracha para desativá-los. As configurações podem ser copiadas e aplicadas a qualquer canal ou todos os canais e em qualquer outro dia.
2. Os blocos de horário a serem gravados podem ser também configurados através do clique duplo a um campo adjacente em um dia. As múltiplas programações podem ser criadas e salvas com os horários iniciais e finais abaixo do minuto. Elas podem, então, ser aplicadas em vários dias e câmeras.
As programações feitas de um modo podem ser alteradas para outro modo.
Aba Movimento
O movimento detectado durante as horas destacadas fará com que o DVR inicie a gravação. A configuração é similar àquela usada em
Programação
. O modo padrão é para 24/7.
FIGURA 4-20
FIGURA 4-21
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
FIGURA 4-22
Programação
FIGURA 4-23
.
FIGURA 4-19
Aba Gravação de Reutilização
Ao selecionar a caixa, você permite que o DVR grave sobre os eventos antigos quando o disco rígido estiver cheio. Caso contrário, o DVR interromperá a gravação, quando não houver mais espaço disponível.
Aba Sensor
Permite que o DVR grave com base na entrada de outros sensores conectados ao DVR. Assim como a detecção de movimento, é um padrão programado para permitir a gravação a qualquer momento. Também é configurado da mesma maneira que é explicado em
20 21

4.5 CONFIGURAÇÃO DO ALARME

A configuração do alarme permite que o DVR comece a gravação com base na entrada de outros sensores remotos, por exemplo, detectores de movimento infravermelhos ou alarmes de contato que estejam conectados a ele.
Há cinco sub-menus;
Sensor, Movimento, Perda de Vídeo, Outro

SENSOR

Nessa janela você pode configurar os sensores externos opcionais para fazer com que o DVR inicie a gravação. Há três abas nessa janela:
Aba Básico
Permite que você habilite a entrada de sensores conectados. Você pode também identificar os sensores por nome para facilitar a determinação da localização.
Configure o tipo de alarme de acordo com se o alarme for NO (Normalmente Aberto) ou NC (Normalmente Fechado). Consulte o manual do alarme para detalhes.
Os alarmes podem ser individualmente configurados ou globalmente ajustados usando o botão
Todos
.
Aba Ajuste do Alarme
Configure como você deseja que o DVR realize o registro de um alarme ativado. Cada registro de sensor pode ser configurado para ativar sequências individuais de ação ou pode ser configurado globalmente através do botão All (Todos) para ter os mesmos resultados.
Tempo de Espera: determina o tempo
permitido entre os eventos consecutivos de alarme. Se o alarme for acionado novamente dentro desse período, ele será tratado como um único evento e o DVR continuará a gravação antes de parar – a menos que, claro, um alarme subsequente seja ativado dentro do tempo de espera.
Acionador: É o que o DVR fará uma vez que
for ativado por um alarme. Ao escolher Setting (Configuração) abrirá uma nova janela com três abas; e
PTZ
.
Alarme
permite que você configure se um alarme soará, qual câmera (se houver) será exibida em um modo de tela cheia, se um e-mail será enviado e se um sinal será enviado através da porta ALARME DESLIGADO.
Alarme, Gravar
Básico, Ajuste do Alarme
,
, e
Alarme Desligado
and
Programação
FIGURA 4-24
FIGURA 4-25
FIGURA 4-26
.
.
Gravar permite que você determine quais câmeras começarão a gravação. As câmeras podem
ser configuradas para gravarem individualmente, em blocos ou todas as câmeras podem ser ativadas.
PTZ ativa as funções de pré-definição, navegação ou rastreio nas câmeras de Pan-Tilt-
Zoom selecionadas. Dependendo do seu modelo de câmera PTZ, uma das 128 ações pré-definidas pode ser trocada. Verifique seu manual da câmera para detalhes.
Aba Programação
Configurada por padrão em always on (sempre ligada), a programação pode ser alterada da mesma maneira que aquela usada em
Programação
na
SEÇÃO 4.4
.
FIGURA 4-27

MOVIMENTO

Aba Movimento
Assim como com a função procedimentos.
Selecione quais câmeras você deseja iniciar a gravação com detecção de movimento. Ajuste o tempo de espera para determinar a duração que as câmeras têm para continuar a gravação após o movimento ser interrompido.
Na configuração Ativar, você pode configurar diversos canais para gravação, assim que um movimento for detectado através de uma câmera configurada para ser ativada mediante a detecção do movimento.
Por exemplo: Se a Câmera 1 detectar o movimento, ela pode acionar as Câmeras 2 e 3 para também iniciarem a gravação.
Além disso, o usuário pode configurar a sensibilidade de certas áreas dentro do campo de visualização ao selecionar a configuração da Área para a respectiva câmera.
As áreas específicas podem se tornar sensíveis ao aplicar uma grade azul na seção desejada da tela. A grade azul pode ser aplicada na tela inteira – significando que todo o campo de visualização é sensível – ao clicar no botão estrela. O botão com lixeira removerá a grade completamente. Clique e arraste com o mouse na tela para desenhar ou apagar a grade nas áreas selecionadas.
Conforme a sensibilidade é influenciada pelo nível da cor e luz, você pode ajustar seus valores de acordo com suas condições específicas. O valor padrão é “4”. Uma configuração de “8” é mais sensível, enquanto uma configuração de “1” é um pouco sensível.
Alarme
supracitada, incorpora o tempo de espera e pode ativar os
FIGURA 4-28
FIGURA 4-29
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
22 23
Clique no ícone que mostra uma silhueta de uma pessoa e uma ilustração de uma pessoa andando aparecerá na tela. Teste suas configurações ao arrastar a figura através da grade azul para ver se o valor de sensibilidade e área de movimento estão adequados às atuais condições. Se estiverem, clique no ícone para salvar antes de sair usando o botão X.
Ao clicar com o botão direito na tela mostrará ou ocultará o menu na parte inferior da tela.
Aba Programação
Ela também é configurada em all the time (sempre) por padrão e pode ser ajustada da mesma maneira que a configuração
Programação
na
SEÇÃO 4.4.
FIGURA 4-30
FIGURA 4-31

PERDA DE VÍDEO

No caso de um sinal ser perdido por uma câmera, as outras podem ser ativadas para gravação enquanto os dispositivos adicionais podem ser também acionados.
Assim como a aba
Ajuste do Alarme
pode escolher os eventos que deseja que ocorram caso um registro de vídeo for perdido. Ambos os alarmes e eventos PTZ podem ser programados, conforme no menu acima.
Acionador
do menu
na seção
Sensor
Sensor
, você

ALARME DESLIGADO

Configure como os alarmes são ajustados e transmitidos nessa janela. Isso controla qualquer dispositivo conectado à porta ALARM OUT (ALARME DESLIGADO) na parte de trás do DVR. Há três abas;
Aba Alarme Desligado
Você pode configurar o nome do alarme de restabelecimento conforme o tempo de espera. O tempo de espera é o intervalo entre as ativações do alarme consecutivo, então, múltiplos eventos dentro do intervalo não farão que o alarme soe novamente.
Aba Programação
As configurações padrões são para ALARME DESLIGADO ser ativado a todo momento, porém, isso pode ser alterado, a fim de atender a suas exigências em particular de um modo similar à
Programação
Aba Campainha
Conforme com o tempo de espera de habilitada e dado um tempo de espera.
Alarme Desligado, Programação
na
SEÇÃO 4.4
.
Alarme Desligado
e
Campainha
.
FIGURA 4-34
, a campainha interna pode ser
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
FIGURA 4-32

OUTRO ALARME

Nesse menu você pode configurar o DVR para alertá-lo quando há um Disco Rígido Cheio, Conflito de IP na rede ou Desconexão.
Você pode configurar a resposta assim como qual limite de espaço em disco rígido você deseja ser alertado.
FIGURA 4-33
24 25

4.6 CONFIGURAÇÃO DA REDE

NetworkNetwork SubstreamSubstream Other SettingsOther SettingsEmailEmail
NETWORKNETWORK
DefaultDefault
ApplyApply ExitExit
TestTest
HTTP Port
Server Port
Obtain an IP addr ess automatically
IP Address
Subnet Mask
Gateway
Preferred DNS S erver
Alternate DNS S erver
PPPoE
User Name
Password
HTTP Port
Server Port
Obtain an IP addr ess automatically
IP Address
Subnet Mask
Gateway
Preferred DNS S erver
Alternate DNS S erver
PPPoE
User Name
Password
80
6036
192 . 168 . 001 . 100
255 . 255 . 255 . 000
192 . 168 . 001 . 001
000 . 000 . 000 . 000
000 . 000 . 000 . 000
80
6036
192 . 168 . 001 . 100
255 . 255 . 255 . 000
192 . 168 . 001 . 001
000 . 000 . 000 . 000
000 . 000 . 000 . 000
Essa seção abrange a configuração do seu DVR, de maneira tal que ele possa ser remotamente monitorado de outro computador na sua rede, pela Internet ou a partir dos dispositivos móveis sem fio. Os alertas de e-mail também são configurados aqui e você pode configurar um serviço DDNS para uma conexão mais confiável aos seus dispositivos remotos. As quatro abas nessa janela são monitorando o DVR de outro computador na sua rede, você somente irá precisar usar as primeiras três abas.
É importante que se DVR esteja conectado no seu roteador de rede e que o roteador esteja ligado antes do procedimento.
Rede, Sub-Stream, Email
e
Outras Configurações
. Se você somente estará
Definições e descrições sobre a configuração de rede:
Parâmetro Definição
Porta HTTP O número da porta de rede para acesso do DVR via Internet Explorer. A porta
padrão é 80.
Porta do Servidor O número da porta para os dados. A porta padrão é 6036.
IP Estático
Endereço de IP O endereço de IP do DVR na sua rede
Subnet Mask A máscara de sub-rede do servidor.
Gateway A porta do roteador
DNS Server O endereço do servidor do Sistema de Nome de Domínio (DNS)
Aba Rede
Porta HTTP – Essa é a porta que o DVR
ocupará na sua rede de computador. Ao acessar o DVR remotamente da Internet, você precisará registrar seu endereço de IP da rede (obtido na próxima etapa) na barra de endereço de uma janela do Internet Explorer. Por
PPPoE
Nome do Usuário Nome do Usuário da conta de banda larga
Senha Senha para conta de banda larga
Aba Substream
The substream is the data that is sent to remote monitoring devices. Due to bandwidth concerns, these data streams are generally smaller than those sent directly to the DVR itself. These streams run in parallel with the main stream sent to the hard drive and they do not affect each other.
exemplo: http://192.168.0.25
O substream são os dados que são enviados para os dispositivos de monitoramento remoto.
FIGURA 4-35
OBSERVAÇÃO! O valor padrão é 80. Se a porta 80 já estiver ocupada por
outro dispositivo na rede, então, outra porta precisará ser selecionada. Escolha outro número na mesma faixa; 81-89. Nesse caso, você terá que adicionar a porta ao endereço de IP ao acessar a janela do Internet Explorer. Por exemplo, se a porta for agora 82, então, você precisará colocar http://192.168.0.25:82.
Devido às questões da largura de banda, essas sequências de dados são geralmente menores do que aquelas enviadas diretamente para o próprio DVR. Essas sequências ocorrem em paralelo com a sequência principal enviada para o disco rígido e não se afetam entre sim.
FIGURA 4-36
Obter Endereço de IP Automaticamente – Ao clicar nessa caixa aparecerá o endereço de IP,
máscara de sub-rede e porta IP do roteador.
PPPOE – Ao escolher esse item, habilita o protocolo Ponto a Ponto sobre a Ethernet (PPPoE), o
qual permite que você conecte diretamente o seu DVR na Internet através do seu modem. Não faça isso, ao menos que exigido pelo seu Provedor de Serviço da Internet (ISP) ou se você já estiver conectado a um roteador. Entre em contato com seu ISP para informações da sua conta incluindo nome do usuário e senha. O botão
TESTE
verificará se suas
informações estão corretas.
26 27
As configurações de substream são configuradas da mesma maneira que aquelas usadas para as configurações de sequência primária na aba
Taxa de bit de Gravação
na Certas configurações se tornarão cinzas e não podem ser alteradas devido a questões de taxa de transferências. As definições são repetidas para sua conveniência:
Parâmetro Opções O que significa
Resolução D1, CIF
FPS 1-30
Codificação VBR, CBR
Qualidade Baixíssima-Altíssima
Taxa Máxima de Bit 256-2084kbps
D1 = resolução com a tela cheia da TV, CIF = 1/2 D1. D1 ocupa mais espaço no disco rígido do que CIF.
Cenas por segundo. Mais cenas tornam o vídeo mais estável, porém, ocupa mais espaço no disco rígido.
Taxa de bit variável versus taxa de bit constante. VBR apresenta uma melhor compressão, porém, podem surgir problemas ao transmitir continuamente para a visualização remota.
Somente disponível quando VBR for selecionado. Quanto maior a qualidade, mais espaço em disco é necessário.
Sua rede pode não ter largura de banda suficiente para lidar com as taxas máximas de todas as suas câmeras. Ao ajustar essas configurações para adequar sua rede irá melhorar o desempenho e a qualidade de imagem na tela.
Seção 4.3
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
.
Aba Email
Essa aba permite que você configure como seu DVR enviará alertas de e-mail. Você conseguirá enviar alertas de e-mail para três endereços.
OBSERVAÇÃO Dependendo das suas configurações, o sistema pode
gerar vários alertas de e-mail. Por essa razão, recomendamos configurar um endereço de e-mail dedicado especificamente para o sistema enviar notificações de alerta. Se você não tiver seu próprio sistema de e-mail (por exemplo, servidor de e-mail corporativo), você deve optar por usar um
provedor de e-mail gratuito. Entretanto, devido a muitos serviços de e-mail gratuito permitirem somente uma quantidade limitada de tráfego de e-mail, recomendamos especificamente usar o serviço Gmail do Google com seu limite superior. Similarmente, você pode querer que os e-mails de alerta sejam encaminhados para uma conta diferente do que aquela que envia os mesmos. Isso facilitará o gerenciamento desses alertas.
Aba Outras Configurações
Os ISPs comerciais fornecem aos seus clientes endereços dinâmicos (números de IP). Esses números podem ser trocados de tempos em tempos dependendo do seu provedor de serviços. Ao fazer isso, pode fazer com que você perca a capacidade de acessar remotamente seu DVR do seu telefone móvel ou outro dispositivo fora de rede. Para impedir que isso aconteça, recomendamos usar um Serviço de Nome de Domínio Dinâmico (DDNS). Isso dará a você um nome de domínio que pode estar relacionado ao seu endereço de IP e automaticamente – e invisivelmente – redirecionar as conexões remotas para sua rede quando o endereço de IP mudar.
A Q-See oferece DDNS gratuitamente em usuário e senha antes do processo. Ele é discutido detalhadamente na
MyQ-See.com
DynDNS.com
SEÇÃO 7.4
. Crie um nome de domínio, nome de
também oferece um serviço gratuito similar.
.
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
Se você não tiver seu próprio sistema de e-mail, por favor, configure uma conta gratuita que o DVR possa usar para enviar alertas antes do procedimento.
Por exemplo, abaixo usaremos o Gmail. As configurações podem ser encontradas em quando conectado na sua conta Gmail.
Ao clicar em qualquer um dos campos, aparecerá o teclado virtual que permite que você insira os dados. O teclado virtual é capaz de diferenciar letras maiúsculas e minúsculas, assim como números e símbolos. Clique no botão sem aplicar quaisquer alterações.
Servidor SMTP: smtp.gmail.com Porta: 465 (porta padrão para Gmail – outras
podem variar)
Verificação SSL: Você precisa selecionar esse
item para Gmail. Outros ISPs podem variar.
Enviar Endereço: Coloque seu novo endereço.
Aparecerá nos e-mails de alerta enviados do DVR.
Senha: Coloque a senha que você criou para
essa conta. Lembre-se, diferenciará letras maiúsculas/minúsculas.
Endereços para Recebimento: Você pode configurar até três endereços de e-mail para receber
alertas. É altamente recomendado que você não use o mesmo endereço que o DVR está usando para enviar alertas.
Avançado Quantidade de Imagem em Anexo: Os e-mails de alerta podem incluir até três imagens. Intervalo de Tempo Registrado: O intervalo das imagens pode variar de cada um segundo a
cinco segundos.
ENTER
para inserir seus dados ou
ESC
FIGURA 4-37
Opções
para sair do campo
Selecione a caixa no campo DDNS para habilitar o DDNS. Você, então, colocará o nome do usuário, nome de domínio e senha que você criou nos campos apropriados. Você também pode selecionar o intervalo de dias em que o DDNS verifica se o seu endereço de IP foi alterado. Os intervalos variam de a cada 30 minutos a 24 vezes em 60 dias.
FIGURA 4-38
Você pode agora acessar o DVR remotamente ao colocar o nome de domínio no navegador da web.
28 29

4.7 GERENCIAMENTO DO USUÁRIO

Você pode configurar as contas para cada usuário individual e dar a eles controle de diversas partes do sistema de inspeção. Uma conta de administrador já está criada no DVR. As contas adicionais podem ser criadas para os usuários, porém, somente uma conta de administrador é permitida.
FIGURA 4-39
Para adicionar um usuário, selecione o botão Add (Adicionar) e a janela abrirá. Ela terá duas abas;
Aba Geral
Coloque o nome, senha e selecione o tipo de usuário – normal ou avançado.
Se você somente quiser que esse usuário seja capaz de acessar o DVR de um computador específico na rede, então, selecione a opção de endereço Binding PC MAC (PC MAC ligado) e, depois, coloque o endereço MAC daquele computador.
Aba Autoridade
Nessa aba você pode dar a esse usuário acesso a todas ou parte do sistema e suas funções.
Geral
e
Autoridade
Adicionar Usuário
FIGURA 4-40
se

4.8 CONFIGURAÇÃO PAN-TILT-ZOOM (PTZ)

Se você estiver conectado a câmeras opcionais Pan-Tilt-Zoom, os controles são configurados a partir dessa janela nas abas
Aba Porta Serial
Você irá precisa consultar o manual da sua câmera PTZ para detalhes referentes ao protocolo e taxa de transmissão. Por favor, observe que o DVR pode suportar mais características que a sua câmera oferece, incluindo protocolo e número de programas pré-definidos.
As câmeras podem ser individualmente configuradas ou uma configuração global pode ser adotada através do botão
PTZ Definições e Descrições:
Parâmetro Configurações O que Significa
Endereço 1-255 O endereço da câmera PTZ
Taxa de transmissão
Protocolo O protocolo de comunicação usado pela câmera. Os protocolos
Aba Avançado
Você pode configurar a sua câmera para seguir um programa pré-definido ou ajustar a navegação ou rastrear os comportamentos ao selecionar o botão Setting (Configuração) nas colunas
Rastreio
110-21600 A velocidade que os dados são transmitidos.
Pré-Definição, Navegação
respectivamente.
Porta Serial e Avançado
Todos
.
suportados são; NULL, PELCOP, PELCOD, LILIN, MINKING, NEON, STAR, VIDO, DSCP, VISCA, SAMSUNG, RM110, HY
ou
.
FIGURA 4-42
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
FIGURA 4-41
Botão para Configuração
etc. A conta do administrador não pode ser modificada.
Botão para Apagar Botão para Troca de Senha
alterada. A senha padrão é
– Modifica o nome do usuário, tipo, endereço de PC MAC ligado e
– Retira o usuário do sistema.
– Modifica a senha do usuário. A senha do administrador pode ser
123456
.
Preset
Ao clicar no botão
Pré-Definição
abrirá outra janela.
Configuração
na coluna
FIGURA 4-43
FIGURA 4-44
30 31
E, ao selecionar
Configuração
abrirá a visualização da câmera junto com um painel de controle para programação do movimento da câmera.
FIGURA 4-45
A rotação do botão de navegação pode ser controlada vertical, horizontal e diagonalmente junto com sua velocidade. O zoom da lente, foco e íris (nível de luz) podem ser também configurados. Selecione o número para esse programa e clique no botão
Salvar
para salvar as configurações. Você pode ocultar o painel de controle ao clicar no botão “-“ ou clicar com o botão direito do mouse na tela. O painel de controle pode ser ocultado ao clicar com o botão direito do mouse na
tela novamente. O botão X sairá da interface de controle.
Rastreio
Essa interface é usada para programar a rotina de rastreio para a câmera. Ao clicar no botão
Rastreio
aparecerá a exibição ao vivo para aquela câmera mais um painel de controle:
FIGURA 4-48
O usuário pode controlar a direção de rotação do botão de navegação mais a velocidade, assim como o zoom, foco e íris.
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
Navegação
Ao selecionar o botão partir da coluna
Navegação
Selecione
.
Adicionar
linha existente para modificar e a janela
DEFINIÇÃO DA NAVEGAÇÃO
Apagar
removerá a linha selecionada de
Configuração
Navegação
abrirá a janela
ou clique duas vezes na
se abrirá.
a
PRÉ-
navegação.
Apagar tudo
removerá todas as linhas de
navegação. O conjunto de ícones à direita da tela é usado
para ajustar cada configuração da navegação.
Pré-Visualização
– Pré-visualiza a navegação a fim de garantir que você obtenha os resultados desejados.
Nome Símbolo O Que Faz
Adicionar
Apagar
Modificar
Setas
Abre uma janela para permitir que o usuário configure a velocidade e tempo de um novo ponto pré-definido
Apaga um ponto pré-definido
Abre a janela das configurações para o ponto pré-definido selecionado permitindo que você troque as configurações
Permite que o usuário altere a posição de uma configuração na ordem de navegação
Move um ponto pré-definido de toda forma na parte superior da ordem
FIGURA 4-46
FIGURA 4-47
Iniciar Gravação
– O sistema começará a gravação na sequência dos movimentos que você
realizar no painel de controle PTZ. Ao clicar novamente, interromperá a gravação.
Iniciar Rastreio
– Reproduzirá a sequência de rastreio que você já gravou. Ao clicar nesse botão
novamente interromperá a reprodução.
Move um ponto pré-definido acima de uma posição na lista
Move um ponto pré-definido abaixo de uma posição na lista
Move um ponto pré-definido na parte inferior da ordem
32 33

4.9 AVANÇADO

Nesse conjunto de comandos, o usuário pode apagar todas as configurações, importar ou exportar os arquivos de dados para e do DVR e controlar quem pode remotamente acessar o DVR através de três sub-menus:
Reinicializar, Importar/Exportar
e
Lista Negra/Branca.
4.10 PESQUISA POR ARQUIVO, REPRODUÇÃO E GERENCIAMENTO
Nesse conjunto de comandos, o usuário pode apagar todas as configurações, importar ou exportar os arquivos de dados para e do DVR e controlar quem pode remotamente acessar o DVR
.
REINICIALIZAR
Ao clicar nessa opção, abrirá uma caixa de diálogo de advertência perguntando se
Quatro sub-menus aparecem nessa seção: Busca por Horário, Busca por Evento, Gerenciamento de Arquivo e Imagem.
você confirma que deseja remover todas as configurações e reinicializar o sistema. Você deve escolher OK para continuar com a reinicialização ou apertar
CANCEL
para sair
sem fazer alterações.
FIGURA 4-52
IMPORTAR/EXPORTAR
Use essa interface para exportar os arquivos de dados selecionados para as unidades móveis Flash ou uma unidade USB externa através da função backup. Os arquivos de dados específicos podem ser também recuperados a partir dos dispositivos de armazenamento
FIGURA 4-49
OBSERVAÇÃO!
Através dessa janela, se a resolução da tela for VGA 800*600, a interface da busca por horário mostrará um botão oculto. Ao clicar nesse botão abrirá ou minimizará a interface toda, conforme necessário.

BUSCA POR HORÁRIO

A busca por um evento dentro de uma série de datas e horários.
externo ou móveis e gravados no DVR.
FIGURA 4-50
LISTA DE PERMISSÃO/BLOQUEIO
A partir daqui, um usuário autorizado pode controlar quais usuários de computador estão permitidos a acessarem o DVR.
FIGURA 4-53
Selecione qual canal você deseja buscar e o modo de exibição da tela. O ícone do janela
Horário Inicial
permite que você selecione uma data inicial. As datas selecionadas indicam
calendário
na
que há dados gravados para aqueles dias. A coluna vertical dos números à esquerda da grade são os canais disponíveis. Os títulos
horizontais são blocos de tempo dentro do dia.
FIGURA 4-51
A Lista de Bloqueio é utilizada para impedir o acesso aos computadores remotos dentro de um determinado segmento de endereço de IP.
A Lista de Permissão é utilizada para permitir o acesso pelos usuários a partir de segmentos selecionados de endereço de IP.
EXEMPLO: Você deseja bloquear o acesso ao DVR dos usuários do computador dentro do
Você pode escolher qual horário começar a revisão ao colocá-lo na janela de horário inicial ou ao clicar na grade de horário e mover a linha amarela para o horário inicial aproximado.
Ao clicar no botão
REPRODUÇÃO
iniciará a reprodução a partir do horário selecionado.
Aparecerá também uma barra de ferramentas de reprodução que permite o controle preciso do processo de reprodução.
Reproduzir/
Reproduzir/
Pausar
Pausar
Voltar Modo de
Voltar Modo de
Cena
Cena
Exibição de Tela
Exibição de Tela
Zoom CorCor
Zoom
Volume SairAvançar
Volume SairAvançar
Ocultar a
Ocultar a
Barra de
Barra de
Ferramentas
Ferramentas
segmento de endereço de IP que varia de 196.168.000.002 a 196.168.000.004. Selecione o botão Block (Bloqueio) e, depois, insira o primeiro segmento no campo dentro do segmento no campo
Para
. Você pode adicionar segmentos adicionais antes de apertar
Apply (Aplicar) para salvar suas configurações e, depois, sair dessa janela.
IP de
e o último endereço
Gravação
Anterior
Parar Avanço
Rápido
Barra de Progresso da Reprodução
FIGURA 4-54
Próxima
Gravação
34 35
CAPÍTULO 4 CONFIGURAÇÃO DO MENU PRINCIPAL
Loading...
+ 40 hidden pages
