Návod k obsluze
a instalaci kotle
RAY 6, 9, 12, 14, 18, 21, 24, 28K
verze 13
Ray 6, 9, 12, 14, 18, 21, 24, 28 K
Výrobní číslo kotle je vyznačeno na štítku, který je připevněn na spodním krytu elektrického
kotle. Štítek je přístupný po sejmutí předního krytu kotle.
V části „Návod k obsluze“ najdete popis základních funkcí kotle i jak bezpečně zacházet
s kotlem. Část „Návod k instalaci“ je určena jen pro odborné pracovníky.
NÁVOD K OBSLUZE
Úvod ......................................................4
Ovládání a signalizace ......................... 6
Volba režimu čtení ................................ 7
Volba režimu nastavení. ........................ 8
Poruchové stavy kotle .......................... 10
Schéma ovládání kotle .........................11
Charakteristika kotle .............................12
Spuštění a vypnutí kotle ...................... .13
Regulace kotle ..................................... .13
Ochranné funkce kotle ......................... 15
Servis a údržba ................................... 16
Doprava a skladování .......................... 17
Záruka a záruční podmínky ................. 17
Technické parametry ........................... 18
Připojovací rozměry ............................. 19
Pracovní schéma ................................. 20
NÁVOD K INSTALACI
Úvod .................................................... 21
Kompletnost dodávky .......................... 22
Příprava instalace kotle ....................... 23
Instalace kotle ...................................... 24
Elektrické připojení kotle ...................... 25
Připojení s externím zásobníkem TV ... 28
Elektrické schéma kotle ....................... 29
0020095667_03
3
Úvod
Stal jste se majitelem elektrického přímotopného kotle určeného pro systémy
ústředního vytápění s možností komfortní
regulace tepelné pohody.
Je naším přáním, aby Vám elektrokotel
Ray spolehlivě sloužil. Při jeho instalaci a
obsluze je nutné dodržovat určité zásady.
Proto Vás žádáme, abyste se s návodem
k obsluze pečlivě seznámili a při obsluze
se jimi řídili.
Věříme, že Vám elektrokotel Ray pomůže vytvořit příjemné prostředí a optimální
tepelnou pohodu.
Prosíme věnujte také pozornost následujícím důležitým upozorněním:
1. Kotel i veškerá návazná zařízení musí
být instalovány a používány v souladu s
projektem, všemi odpovídajícími platnými zákonnými předpisy i technickými
normami a s předpisy výrobce.
2. Kotel může být instalován jen v prostředí, pro které je určen.
3. Uvedení kotle do provozu po instalaci
smí provádět jen výrobcem autorizovaná
servisní organizace.
4. Kotel odpovídá předpisům platným v
České republice. Pro jeho použití v podmínkách jiné země je nutné stanovit a
řešit případné odchylky.
5. V případě eventuální poruchy se obraťte
na servisní organizaci, která je akreditována výrobcem – neodborný zásah
může poškodit kotel (případně i návazná
zařízení).
6. Pracovník servisní organizace provádějící první spuštění kotle je povinen seznámit uživatele s bezpečnostními prvky
kotle, s jejich projevy a s příslušnou potřebnou reakcí uživatele, s hlavními díly
kotle a se způsobem ovládání kotle.
7. Zkontrolujte úplnost a kompletnost dodávky.
8. Zkontrolujte, zda dodaný typ kotle odpovídá typu požadovanému pro použití, tj.
zkontrolujte, zda se údaje týkající se nastavení kotle, které jsou na výrobním
štítku, shodují s údaji týkajícími se místní sítě dodávající elektrickou energii na
místo instalace, případně nechejte tuto
provést odborným pracovníkům, kteří
budou kotel instalovat nebo uvádět do
provozu.
9. Vždy, když nemáte potřebnou jistotu, jak
provádět činnosti při obsluze kotle, vyhledejte a prostudujte všechny odpovídající informace v tomto návodu a postupujte pouze podle nich.
10. Neodstraňujte a nepoškozujte žádná
označení a nápisy na kotli. Uschovejte i
nepoškozený originální obal kotle pro
jeho případnou přepravu, pokud se nepodaří uvést kotel do provozu.
11. Při případných opravách se mohou použít jen originální díly. Vnitřní instalaci kotle není dovoleno měnit a ani do ní zasahovat.
12. Při delší odstávce doporučujeme kotel
odpojit od přívodu elektrické sítě. Toto
doporučení platí s ohledem na všeobecné podmínky uvedené v tomto návodu.
13. S kotlem, resp. jeho částmi, by po ukončení životnosti mělo být nakládáno s
ohledem na ochranu životního prostředí.
14. Výrobce nezodpovídá a neposkytuje záruku za škody způsobené nedodržováním:
• podmínek uvedených v tomto návodu
• předpisů a norem
• řádných postupů při montáži a provozu
• podmínek uvedených v Záručním listu a
Servisní knize
15. Prodávající nebo montážní fi rma je povinen/na odevzdat uživateli veškerou průvodní dokumentaci ke kotli. Není-li kotel
uveden do provozu, musí být pro jeho
případnou přepravu k dispozici i originální obal.
4
Zabezpečení zařízení a osob
Shoda elektrokotlů s předpisy je zajišťována a prověřována ve výrobě pomocí systému řízení kvality ISO 9001.
• Bezpečnost elektrokotlů, jakož i výrobků
se prověřuje podle ČSN 06 0830, ČSN
92 0300 a STB EB 60335-1.
• Kotel (i jeho případné doplňující vybavení) vyhovuje požadavkům evropské
směrnice o elektrických provozních prostředcích pro používání v určitých mezích napětí 2006/95/EC a evropské
směrnice o elektromagnetické kompatibilitě 89/336/EHS.
• Pro provoz kotle a zacházení s ním podle zamýšleného účelu v reálných podmínkách využití (dále jen při využívání)
je třeba dodržet i další požadavky – nejpodstatnější z nich (tj. ty, které nelze
opomenout) se nacházejí v těchto předpisových dokumentech:
- v oblasti projektování ČSN 06 0310,
ČSN 06 0830m EB 1443
- z hlediska požární bezpečnosti: ČSN 92
0300
- pro instalaci a montáž (příp. opravy)
ČSN EN 1775 nebo ČSN 38 6460, případně ČSN 38 6462, vyhlášce č. 48/1982
Sb. (ve znění pozdějších předpisů) a závazné předpisy o ochraně zdraví při práci
- pro provoz a obsluhu: ČSN 38 6405
- především ve společných zařizovacích
elektrotechnických předpisech (tj. státních technických normách s třídícím
znakem 33 2000-…) týkajících se ochrany před úrazem elektrickým proudem,
dále v ČSN 33 2130 a ČSN 33 2180.
• Kromě požadavků již zmíněných dokumentů je nutno při využívání kotle postupovat podle tohoto návodu a průvodní
dokumentace kotle od výrobce. Při využívání je také třeba vyloučit zásahy dětí,
osob pod vlivem omamných látek, nesvéprávných osob apod.
V praxi může dojít k situacím, při nichž
se musí dodržovat následující nezbytná
opatření:
• zabránit (i náhodnému) spuštění kotle
při prohlídce a práci na rozvodu vody, a
to tím, že se přívod elektrické energie do
kotle přeruší ještě i jinak, než pouze vypínačem kotle (např. odpojením kotle od
zdroje elektrické energie),
• pokud je nutné vypustit vodu z kotle
nebo ze soustavy, potom nesmí být nebezpečně horká,
• při úniku vody z výměníku kotle nebo při
zamrznutí ledu ve výměníku neprovádět
pokusy o spuštění kotle, dokud nejsou
obnoveny podmínky pro normální provoz kotle.
5
Návod k obsluze
Návod k obsluze
Ovládání a signalizace
5
4
3
2
1
Ovládací panel
Pomocí ovládacího panelu kotle je možné
sledovat údaje o aktuálních hodnotách a
nastavovat požadované parametry.
Popis ovládacích prvků (obr. 1):
1. Tlačítko MODE/OK – slouží pro výběr a
uložení nastavovaných parametrů.
2. Tlačítko (-) – snižování hodnoty nastaveného parametru, výběr zobrazovaného
parametru.
3. Displej – zobrazení jednotlivých nastavovaných a provozních parametrů kotle.
4. Dioda OV – indikace režimu zobrazení
nebo nastavení teploty otopné vody.
6
7
8
9
obr. 1
5. Dioda TV – indikace režimu zobrazení
nebo nastavení teploty teplé vody.
6. Dioda kW - indikace režimu zobrazení
nebo nastavení okamžitého výkonu kotle.
7. Dioda tlaku OV - indikace zobrazení tlaku otopné vody v systému.
8. Dioda HDO – indikace aktivního stavu
HDO (indikace poruchy spínacího relé).
9. Tlačítko (+) – zvyšování hodnoty nastavovaného parametru, výběr zobrazovaného parametru.
6
Volba režimu čtení
Zobrazení aktuální teploty OV v
systému v °C
Stav zobrazení aktuální
teploty OV v systému je
indikován rozsvícením
diody OV na ovládacím
panelu. Jestliže při tomto zobrazení svítí dioda
MODE / OK
v pravém dolním rohu
displeje, kotel přijal požadavek na ohřev OV do systému. Stlačením tlačítka (+) přejdete na zobrazení následujícího parametru.
Zobrazení aktuální teploty TV v °C
Stav zobrazení aktuální
teploty TV je indikován
rozsvícením diody TV
na ovládacím panelu.
Jestliže při tomto zobra-
zení bliká dioda v pra-
MODE / OK
terním zásobníku. Stlačením tlačítka (+)
přejdete na zobrazení následujícího parametru.
Upozornění: Tento parametr se na displeji zobrazí jen v případě, že ke kotli je
připojen externí zásobník TV s NTC snímačem.
Pokud je ke kotli připojen externí zásobník TV pomocí termostatu, nebo AQ
kontaktu od solárního systému Protherm
Helioset, na displeji je zobrazen symbol
"--". Jestli při tomhle zobrazení bliká dioda v dolním rohu displeje a na displeji je
zobrazen symbol "Au", kotel ohřívá TV v
externím zásobníku.
vém dolním rohu disple-
je, kotel ohřívá TV v ex-
Zobrazení okamžitého výkonu kotle
v kW
Stav zobrazení okamžitého výkonu kotle je indikován rozsvícením diody
kW na ovládacím panelu.
Stlačením tlačítka (+)
MODE / OK
přejdete na zobrazení
následujícího parametru.
Zobrazení tlaku otopné vody v
systému v barech
Stav zobrazení tlaku
otopné vody v systému
vytápění je indikován
rozsvícením diody bar na
ovládacím panelu. Stlačením tlačítka (+) přejde-
MODE / OK
te na zobrazení následujícího parametru.
Upozornění: Následující parametry se na
displeji zobrazí jen v případě, je-li ke kotli
připojen snímač venkovní teploty.
Zobrazení nastavené ekvitermní
křivky
Stav zobrazení nastavené ekvitermní křivky
není indikován žádnou
diodou na ovládacím panelu. Stlačením tlačítka
(+) přejdete na zobraze-
MODE / OK
ní následujícího parametru
Zobrazení posuvu ekvitermní křivky
Stav zobrazení posuvu
nastavené ekvitermní
křivky není indikován
žádnou diodou na ovládacím panelu. Stlačením tlačítka (+) přejdete
MODE / OK
na zobrazení následujícího parametru.
7
Volba režimu nastavení
Nastavení teploty OV v sytému v °C
Stlačením tlačítka
MODE/OK ve stavu zobrazení teploty OV v systému přejdete na nastavení teploty OV v systému. Tento stav je indiko-
MODE / OK
ván blikáním diody OV
na ovládacím panelu
kotle. Pomocí tlačítek (+) a (-) nastavte požadovanou hodnotu teploty OV . Rozsah
nastavení hodnoty OV je 25 – 85 °C. Při
nastavení hodnoty „- -“ je ohřev OV vypnutý. Stlačením tlačítka MODE/OK uložíte
nastavenou hodnotu teploty OV a vrátíte
se do stavu zobrazení OV – dioda OV přestane blikat.
Nastavení teploty TV v °C
Stlačením tlačítka
MODE/OK ve stavu zob-
razení teploty TV přejde-
te na nastavení teploty
TV v externím zásobní-
ku TV. Tento stav je indi-
MODE / OK
kotle.
V případě připojení pomocí NTC snímače:
Pomocí tlačítek (+) a (-) nastavte požadovanou hodnotu teploty TV. Rozsah
nastavení hodnoty teploty TV je 35 – 70
°C. Při nastavení hodnoty „--“ je ohřev TV
vypnutý.
V případě připojení pomocí termostatu,
nebo AQ kontaktu od solárního systému
Protherm Helioset:
Tlačítkem (-) vypnete ohřev TV v zásobníku - na displeji je zobrazeno "--". Tlačítkem (+) zapnete ohřev TV v zásobníku na displeji je zobrazeno "Au".
Poznámka: Konečná teplota TV v externím zásobníku je závislá od nastavení
termostatu.
kován blikáním diody TV
na ovládacím panelu
Stlačením tlačítka MODE/OK uložíte nastavenou hodnotu teploty TV a vrátíte se
do stavu zobrazení TV.
Upozornění: Tento parametr je možné
nastavit jen v případě, že ke kotli je připojen externí zásobník TV.
Nastavení výkonu kotle v kW
Stlačením tlačítka
MODE/OK ve stavu zobrazení okamžitého výkonu kotle přejdete na nastavení výkonu kotle.
Tento stav je indikován
MODE / OK
blikáním diody kW na
ovládacím panelu kotle.
Pomocí tlačítek (+) a (-) nastavte požadovaný výkon kotle v kW. Rozsah nastavení
výkonu je závislý na typu kotle (maximálním výkonu kotle). Stlačením tlačítka
MODE/OK uložíte nastavenou hodnotu
výkonu kotle – dioda bar přestane blikat.
Upozornění: Následující parametry lze
nastavit jen v případě, je-li ke kotli připojen snímač venkovní teploty.
Nastavení ekvitermní křivky
Stlačením tlačítka
MODE/OK ve stavu zob-
razení nastavené ekvi-
termní křivky přejdete
na nastavení ekvitermní
křivky. Tento stav je indi-
MODE / OK
mocí tlačítek (+) a (-) nastavte požadovanou ekvitermní křivku. Rozsah nastavení
ekvitermní křivky je E0 až E9. Při nastavení hodnoty „E-“ je ekvitermní regulace vypnuta. Stlačením tlačítka MODE/OK ULOŽÍTE NASTAVENOU hodnotu ekvitermní
křivky a vrátíte se do stavu zobrazení nastavené ekvitermní křivky – písmeno E na
displeji přestane blikat.
kován blikáním písmene
E na displeji kotle. Po-
8
Nastavení posunu ekvitermní křivky
Stlačením tlačítka
MODE/OK ve stavu zobrazení posunu ekvitermní křivky přejdete na nastavení posunu ekvitermní křivky. Tento stav
MODE / OK
kotle. Pomocí tlačítek (+) a (-) nastavte po-
je indikován blikáním
písmene P na displeji
žadovaný posun ekvitermní křivky. Rozsah nastavení posunu ekvitermní křivky je
P0 až P9. Při nastavení hodnoty „P-“ je
ekvitermní křivka bez posunu. Stlačením
tlačítka MODE/OK ULOŽÍTE NASTAVENOU hodnotu posunu ekvitermní křivky a
vrátíte se do stavu zobrazení posunu nastavené ekvitermní křivky – písmeno P na
displeji přestane blikat.
90
¶
80
70
60
50
40
30
20
90
¶
80
70
60
50
40
22,533,5
1,5
1,2
1
·
0,6
0,4
0,2
µ
-20-1001020
obr. 2
·
25
22
A – venkovní teplota
B – teplota OV
C – topné křivky
20
15
¸
µ
-20-10010
obr. 3
D – volba základní křivky (požadovaná tep-
lota v místnosti)
9
displej
křivka
E- E0 E1 E2 E3 E4 E5 E6 E7 E8 E9
0 0,2 0,4 0,6 1,0 1,2 1,5 2,0 2,5 3,0 3,5
displej
požadovaná
teplota
P- P0 P1 P2 P3 P4 P5 P6 P7 P8 P9
20 15 16 17 18 19 21 22 23 24 25
Příklad nastavení ekvitermní křivky
Zvolíte-li ohřívací křivku 1,2 a pro žádanou teplotu vytápěného prostoru zvolíte
jinou teplotu než 20 °C, dojde k posunu
topné křivky podle příkladu (obrázek 3).
Na ose „D“ dochází k paralelnímu posunu
zvolené topné křivky 1,2 pod úhlem 23°.
Výsledkem je, že při požadované teplotě
Poruchové stavy kotle
Pokles tlaku otopné vody v systému
Při poklesu tlaku OV v
systému pod hodnotu
0,6 bar začne blikat dioda bar a současně se
zobrazí porucha F22. Po
dosažení požadované-
MODE / OK
normálního režimu.
Pokud porucha nadále přetrváva, obraťte
se na kvalifi kovaný servis.
Slepené relé
ho tlaku v systému vytápění se kotel vrátí do
vytápěného prostoru 22 °C a venkovní
teplot 5 °C je regulací automaticky vypočítána požadovaná teplota otopné vody s
hodnotou cca 55 °C.
Upozornění: Není-li požadovaná teplota
v místnosti dosažena nebo je-li ohřívání
místnosti příliš pomalé, zvolte křivku s
vyšším číslem.
nouzovém režimu, dále bliká dioda HDO,
je třeba zavolat kvalifi kovaný servis.
Zobrazení poruchových stavů – kód F
Při zobrazení porucho-
vých stavů kotle pomocí
kódu poruchy se na dis-
pleji střídavě zobrazuje
písmeno F s příslušným
dvojciferným číslem,
MODE / OK
V tomto případě je kotel mimo provoz a je
nutné zavolat kvalifi kovaný servis.
které označuje konkrétní
poruchu.
MODE / OK
MODE / OK
Kotel se snaží relé rozlepit, pokud se to
nepodaří, na displeji se zobrazí chyba
F41. Kotel pracuje dále při minimální teplotě. Po vypnutí a zapnutí kotel pracuje v
10
F.55 Slepený stykač nebo relé
V případě, že se na displeji kotle zobrazí
chyba F.55, odpojte kotel od síťového napájení a zavolejte autorizovaný servis.
Schéma ovládání kotle
MODE / OK
MODE / OK
MODE / OK
MODE / OK
MODE / OK MODE / OK MODE / OK
MODE / OK MODE / OK MODE / OK
MODE / OK MODE / OK MODE / OK
MODE / OK
MODE / OK
MODE / OK MODE / OK MODE / OK
MODE / OK MODE / OK MODE / OK MODE / OK
11
Charakteristika kotle
Elektrokotle Ray jsou svou konstrukcí určeny k použití v teplovodních otopných
systémech s nuceným oběhem vody.
Slouží k ohřevu otopné vody, která je v
systému ústředního nebo etážového topení čerpadlem rozváděna k radiátorům
nebo do podlahového vytápění. Je též určen pro spolupráci se solárním systémem
Protherm Helioset.
Elektrokotel je vestavěn do ocelové skříně, jejíž čelní stěna včetně bočních stran
tvoří mechanický celek upevněný k zadní
stěně šrouby. Přívod a odvod otopné vody
je zespodu, stejně jako elektrické připojení.
Kotle Ray jsou svou konstrukcí předurčeny k umístění na zeď.
Vybavení kotle
Elektrokotel je vybaven válcovým výměníkem s topnými články a hydroblokem,
který slučuje oběhové čerpadlo, pojistný
ventil a automatický odvzdušňovací ventil.
Vnitřní ovládací a bezpečnostní část
obsahuje elektronický spínací blok se
stykačem pro ovládání signálem HDO
(hromadného dálkového ovládání), blokovacím kontaktem podlahového topení,
snímač tlaku a havarijní termostat.
Ke kompenzaci tepelné roztažnosti otopné vody v systému slouží vestavěná 7-litrová expanzní nádoba.
HDO
Kotel je vybaven spínacím blokem se
stykačem pro ovládání signálem HDO
(hromadného dálkového ovládání), který
se připojí na konektor J13 (viz elektrické
schéma kotle, poz. 19). Dioda HDO signalizuje sepnutí stykače ovládaného signálem HDO a tím i to, že je nebo není výluka
nízkého tarifu přímotopné sazby. Při nízkém tarifu dioda svítí.
Poznámka: V případě nevyužití HDO signalizuje připojení silového napětí.
Jestliže dioda bliká, je stykač odpojen bez
ohledu na přítomnost HDO.
Topné články
Elektrokotle PROTHERM jsou vyráběny
ve výkonových řadách 6, 9, 12, 14, 18,
21, 24 a 28 kW. Jednotlivé výkonové řady
se liší počtem a výkonem topných článků
osazených ve výměníku (viz tabulka).
Výkon
kotle
6 kW 3 kW + 3 kW
9 kW 6 kW + 3 kW
12 kW 6 kW + 6 kW
14 kW 7 kW + 7 kW
18 kW 6 kW + 6 kW + 6 kW
21 kW 7 kW + 7 kW + 7 kW
24 kW 6 kW + 6 kW + 6 kW + 6 kW
28 kW 7 kW + 7 kW + 7 kW + 7 kW
Osazení topných článků
Plynulá modulace výkonu
Elektrokotel je vybaven funkcí plynulé
modulace výkonu (postupného spínání
výkonu), takže při zapínání elektrokotle
nedochází k nežádoucím rázům v elektrorozvodné síti.
Plynulá modulace výkonu kotle spočívá v
postupném spínání nebo odpojení jednotlivých topných článků a jejich částí. Cílem
tohoto systému je efektivní využívání výkonu kotle pro dosažení maximální tepelné pohody.
S touto funkcí souvisí i nastavení okamžitého výkonu kotle (str. 6). Výkon lze nastavovat (zvyšovat, resp. snižovat) podle momentální potřeby podle následující tabulky, přičemž na displeji je zobrazen výkon
před desetinnou čárkou (např. když 14
12
kW kotel ohřívá na okamžitý výkon 11,7
kW, na displeji je zobrazená hodnota 11).
V tabulce jsou uvedeny jednotlivé stupně
modulace výkonu kotle podle typu kotle.
Výkon
kotle
6 kW 3 + 3 1 2 3 4 5 6
9 kW 6 + 3 1 2 3 4 5 6 7 8 9
12 kW 6 + 6 2 4 6 8 10 12
14 kW 7 + 7 2,3 4,7 7 9,3 11,7 14
18 kW 6 + 6 + 6 2 4 6 8 10 12 14 16 18
21 kW 7 + 7 + 7 2,3 4,7 7 9,3 11,7 14 16,3 18,7 21
24 kW 6 + 6 + 6 + 6 2 4 6 8 10 12 14 16 18 20 22 24
28 kW 7 + 7 + 7 + 7 2,3 4,7 7 9,3 11,7 14 16,3 18,7 21 23,3 25,7 28
Topné články
(kW)
Jednotlivé výkonové stupně (kW)
Spuštění a vypnutí kotle
Spuštění kotle
Upozornění: Uvedení kotle do provozu
a první spuštění musí být provedeno výhradně autorizovaným servisem!
Chcete-li spustit kotel po uvedení do provozu, ubezpečte se, že:
1. kotel je připojen k elektrické síti
2. všechny uzávěry (OV, TV) pod kotlem
jsou otevřeny
3. tlak OV je v doporučeném rozmezí 1 – 2
bar
Zapněte hlavní vypínač před kotlem. Na
displeji se po krátkém čase zobrazí teplota OV a zároveň svítí dioda při symbolu
radiátor.
Vypnutí kotle
Vypněte hlavní vypínač před kotlem.
Pokud má být kotel vypnut na delší dobu,
uzavřete všechny uzávěry (OV, TV) pod
kotlem. Vypnutí kotle musí být provedeno
s ohledem na teplotu OV v kotli a okolní
teplotu prostředí v daném ročním období.
V případě hrozícího zamrznutí kotle vypusťte vodu z kotle, otopného systému a
rozvodů TV.
Upozornění: Vypnutí kotle hlavním vypínačem vyřazuje z povozu protimrazovou
ochranu kotle.
Regulace kotle
Provoz kotle bez pokojového
regulátoru
Kotel v tomto režimu udržuje zvolenou
teplotu OV. Pokojový regulátor není připojen, svorky pro jeho připojení musí být
vzájemně propojeny (dodáno z výroby).
Postup nastavení:
• zapněte hlavní vypínač před kotlem
• nastavte požadovanou teplotu OV na
ovládacím panelu.
Provoz kotle s pokojovým
regulátorem
V případě použití pokojového regulátoru
je nutné na ovládacím panelu kotle nastavit takovou maximální teplotu OV, na kterou byl váš otopný systém navržen (tak,
aby nedošlo k poškození systému) a která
je schopna pokrýt tepelné ztráty objektu
13
i při nízkých venkovních teplotách. Ohřev
otopné vody může být potom regulátorem
řízen jen do Vámi zvolené maximální hodnoty teploty OV nastavené na ovládacím
panelu kotle.
Poznámka: V místnosti, kde je umístěn
regulátor, by na radiátorech neměly být
termostatické ventily.
Upozornění: Výrobce nenese zodpovědnost za škody způsobené chybným nastavením kotle nebo pokojového regulátoru.
On/OFF regulátor
Kotel udržuje zvolenou teplotu OV. Provoz kotle je přerušován (zapnuto/vypnuto)
podle vnitřní teploty v místnosti, kde je
umístěn pokojový regulátor.
K ovládání kotle pokojovým regulátorem
je možné použít jen takový regulátor, který má bezpotenciálový výstup, tzn. že do
kotle nepřivádí žádné cizí napětí.
Zatížitelnost regulátoru s reléovým spínáním je 24 V / 0,1 A.
Provoz kotle s ekvitermní regulací
Kotel reguluje teplotu OV na základě změn
venkovní teploty. V tomto případě musí být
ke kotli připojen snímač venkovní teploty.
Nastavení ekvitermní regulace je popsáno v části „Volba režimu nastavení“.
Upozornění: Nastavením maximální teploty otopné vody na ovládacím panelu
kotle můžete ovlivňovat fungování ekvitermní regulace. Teplota otopné vody zvolená na ovládacím panelu kotle je navíc
i teplotou omezovací. Vhodné nastavení
teploty otopné vody na ovládacím panelu
kotle je jedinou ochranou proti překročení
maximální povolené teploty do otopného
systému.
Upozornění: Připojení venkovního snímače a pokojového regulátoru může provádět pouze autorizovaný servis.
Podlahové vytápění
Kotel Ray je uzpůsoben pro ohřev vody
v otopných systémech podlahového vytápění. V tomto případě je nutné ke kotli
připojit havarijní termostat pro podlahové
vytápění (není součástí dodávky). Havarijní termostat pro podlahové vytápění se
připojuje na přívodní svorkovnici kotle (viz
elektrické schéma kotle, poz. 13)
Poznámka: Kotel je z výroby standardně
osazen zkratovacím jumperem na svorkách pro připojení havarijního termostatu
pro podlahové vytápění. Před jeho připojením je nutno zkratovací jumper vytáhnout.
Kaskádové řízení
Jestliže výkon kotle nepokryje tepelné
ztráty objektu, je možné u typové řady
kotlů 24 a 28 kW připojit další zdroj. Při
seřazení kotlů do kaskády je tato řízena
jediným pokojovým regulátorem připojeným na první tzv. „řídicí kotel“. K tomu, aby
bylo možné provozovat tzv. kaskádové řízení kotlů, propojte svorky 9 a 10 řídícího
kotle se svorkami 1 a 2 druhého řízeného
kotle na konektoru K8 (K10) na řídicí desce kotle. Kontakty pokojového regulátoru
připojíme na svorky 1 a 2 řídicího kotle.
Pokud pracují dva nebo více elektrokotlů
v kaskádě, druhý elektrokotel zapíná vždy
se zpožděním po sepnutí posledního
stupně u předešlého elektrokotle.
Odlehčovací relé
Pomocí odlehčovacího relé je možné řídit
výkon kotle v závislosti na zatížení rozvodu elektrické energie v objektu, kde je kotel nainstalován. Pro tento způsob ovládání může být např. použit „Třífázový odlehčovač proudové zátěže“. V praxi se kotel
s tímto zařízením chová tak, že při nadměrném zvyšování zatížení elektrické sítě
(pračka, sporák, rychlovarná konvice atd.)
dochází k automatickému snižování vý-
14
konu kotle. Při poklesu zatížení elektrické
sítě se naopak výkon kotle zpětně zvyšuje
na potřebnou hodnotu. Tento způsob řízení se používá tam, kde není možné zvýšit
hodnotu hlavního jističe daného objektu.
Externí odlehčovací relé se připojuje ke
konektoru K8 na řídicí desce elektrokotle
na svorky 5 a 6 (viz obr. Schéma zapojení
odlehčovacího relé na konci návodu).
Ochranné funkce kotle
Upozornění: Celkové zhodnocení vhod-
nosti kombinace kotle a externího zařízení pro automatické snižování výkonu
kotle musí být důkladně posouzeno projektantem. Je vždy třeba zvážit funkci
kotle a jmenovaného externího zařízení s
ohledem na chod domácnosti nebo provozovny. Výrobce nenese zodpovědnost za
nedostatky vzniklé nevhodným návrhem
instalace.
Protimrazová ochrana
Kotel má zabudovanou protimrazovou
ochranu, která chrání kotel (ne však otopný systém a rozvody TV) před zamrznutím.
Při poklesu teploty otopné vody pod 8 °C
dojde k zapnutí čerpadla bez ohledu na
požadavek pokojového regulátoru nebo
bez ohledu na nastavení letního režimu.
Pokud teplota otopné vody v kotli stoupá a
dosáhne 10 °C, čerpadlo se automaticky
vypne. Pokud teplota otopné vody i nadále
klesá, potom při dosažení teploty 5 °C se
kotel zapne a nahřeje otopnou vodu na 25
°C. Pokud je teplota otopné vody při zapnutí kotle nižší než 3°C, kotel vykoná test
nárůstu tlaku OV. Když je test vyhodnocen
kladně, kotel se sepne a nahřeje OV na
25°C. Pokud je test vyhodnocen záporně,
dojde k zablokování kotle (na displeji se
zobrazí porucha F.85).
Protimrazová ochrana zásobníku TV
(pouze v případě, že je připojen
externí zásobník TV s NTC
snímačem)
Dojde-li v zásobníku k poklesu teploty
na hodnotu 5 °C, kotel nahřeje vodu v
zásobníku na 8 °C. Pokud teplota vody v
zásobníku i nadále klesá, pak při poklesu
teploty vody v zásobníku pod 3 °C dojde k
zablokování kotle.
Poznámka: Funkce je aktivní pouze v pří-
padě připojení externího zásobníku, který
je vybaven NTC snímačem. Pokud je kotel
se zásobníkem TV přepojen termostatem,
tato funkce není aktivní.
Ochrana čerpadla
Krátkým zapnutím čerpadla (cca 1 min.)
na nejnižší rychlost, pokud bylo nepřetržitě cca 23 hodin v klidu, je zabezpečena
jeho ochrana proti zablokování nebo zanesení při delší provozní přestávce.
Upozornění: Tuto funkci kotle nelze zablokovat.
Dvourychlostní čerpadlo
Kotel je vybaven dvourychlostním čerpadlem s automatickým přepínáním rychlosti. Z výroby je čerpadlo nastaveno tak, že
při ohřevu OV pracuje čerpadlo na vyšší
rychlostní stupeň a doběh čerpadla probíhá na nižší rychlostní stupeň. V případě
ohřevu TV čerpadlo vždy pracuje na vyšší
rychlostní stupeň.
Poznámka: Parametr funkce čerpadla
může nastavit pouze autorizovaný servisní technik.
Doběh čerpadla
Při nahřívání TV v externím zásobníku je
doběh čerpadla nastaven na 1 minutu. Při
nahřívání OV je doběh čerpadla nastaven
na 10 minut.
15
Doběh čerpadla může v případě potřeby
změnit autorizovaný servisní technik.
Upozornění: Tato funkce je aktivní jen při
připojení kotle k síťovému napětí a zapnutém hlavním vypínači.
Ochrana 3-cestného servoventilu
(jen, pokud je připojen externí
zásobník TV)
Jestliže je ke kotli připojen externí zásobník TV přes 3-cestný servoventil, pak je
tento ventil chráněn proti zaseknutí tak, že
pokud po dobu posledních cca 23 hodin
nebyl požadavek na ohřev TV v zásobníku
(ventil je stále ve stejné poloze), přesune
se ventil na chvíli do opačné polohy.
Odpojení kotle ze síťového napětí
Kotel odpojte z elektrické sítě jen při servisních zásazích nebo při delší odstávce kotle (viz kapitola „Vypnutí kotle“). Při
odpojení kotle z elektrické energie jsou
deaktivovány všechny ochranné funkce
kotle.
Přerušení dodávky elektrické
energie
Přerušením dodávky elektrické energie
se kotel vypne. Při opětovném obnovení
dodávky se kotel automaticky zapne bez
ztráty nastavených provozních parametrů.
Pokud se při obnovení dodávky elektrické
energie neobnoví provoz kotle, zavolejte
autorizovaný servis.
Pojistný ventil
Kotel je vybaven pojistným ventilem s otvíracím tlakem 3 bar. NEDOTÝKEJTE SE
VENTILU! Vždy když ventil vypouští ohřívanou vodu, vypněte kotel a odpojte ho z
elektrické sítě. Kontaktujte servisní organizaci. Jestliže se opakovaně vyskytuje
ztráta tlaku v otopném systému, konzultujte poruchu s Vaší servisní organizací.
Upozornění: Všechny zmiňované elektronické ochranné funkce jsou v činnosti jen
tehdy, pokud je kotel připojen k síťovému
napětí a hlavní vypínač je zapnut.
Servis a údržba
Dopouštění vody do otopné
soustavy
Dopouštění vody do otopné soustavy (jen
malé množství) je možné provést dopouštěcím ventilem, který doporučujeme umístit před vstup otopné vody do kotle (dopouštěcí ventil není součástí kotle).
Při dopouštění je nutné splnit tyto podmínky:
1. Tlak užitkové vody přiváděné do kotle
musí být vždy vyšší než tlak vody v otopné soustavě.
2. Dopouštění vody do kotle provádíme výlučně za studeného stavu (teplota OV v
kotli do 30 °C).
3. Doporučená hodnota tlaku vody v kotli
16
za studena (do 30 °C) je v rozmezí 1 – 2
bar.
4. Proveďte kontrolu tlaku v expanzní nádobě a případně nastavte na správnou
hodnotu
Výrobce neručí za škody způsobené nevhodnou manipulací s dopouštěcím ventilem a nedodržením uvedených podmínek.
Takto vzniklé škody a poruchy není možné řešit v rámci záruky kotle.
Postup dopouštění OV do kotle:
• Přesvědčte se, zda je kotel připojen k
elektrické síti a zda je hlavní vypínač zapnut
• Pokud je na displeji kotle indikován tlak
OV pod úrovní 0,6 bar, na displeji je zobrazen údaj F22 a na ovládacím panelu
kotle bliká dioda bar
• Pootevřte dopouštěcí ventil. Nárůst tlaku
sledujte na displeji ovládacího panelu
kotle
• Naplňte systém vodou, tlak by měl být v
rozmezí 1 – 2 bar
• Po dosažení požadovaného tlaku dopouštěcí ventil ručně uzavřete
• Důkladně odvzdušněte všechny radiátory (odtok vody musí být plynulý, bez
vzduchových bublin)
• Přesvědčte se, že tlak zobrazený na displeji je mezi 1 - 2 bar. Je-li to nutné, systém opět dotlakujte.
Doprava a skladování
Při dopravě a skladování je elektrokotel
chráněn obalem z výroby – je třeba zamezit silovým účinkům na obal, vyvarovat se
nárazů a kromě vybalování nepoložit kotel
do takové polohy, že by se mohl vysunout
z obalu ven.
Pro skladování je třeba zajistit standardní
skladovací podmínky (neagresivní a bezprašné prostředí, rozpětí teplot 5 až 50
°C, vlhkost vzduchu do 75 %, zamezení
biologickým vlivům, otřesům a vibracím).
Čištění
Kryt kotle lze čistit vlhkým kusem látky a
následně osušit a vyleštit suchou látkou.
Nepoužívejte abrazivní prostředky nebo
rozpouštědla.
Upozornění: Před čištěním kotel vypněte
hlavním vypínačem.
Pravidelný servis
Pro zajištění nepřetržité činnosti a bezpečného provozu kotle se doporučuje, aby byl
kotel kontrolován a udržován v pravidelných ročních intervalech. Tyto prohlídky
nejsou součástí záruky. Konkrétní úkony
jsou specifi kovány v Servisní knize a provádí je pouze autorizovaný servis.
Záruka a záruční podmínky
Na elektrický kotel PROTHERM RAY se
poskytuje záruka podle záručního listu,
servisní knihy a dalších podmínek uvedených v návodu k obsluze a návodu k instalaci (kapitoly Úvod, Instalace kotle).
17
Technické parametry
Elektrické napětí (6 - 28 kW) . . . . . . . . . . . . . V . . . . . . . . . . . 3× 230V/400V + N + PE, 50Hz
Elektrický proud max. (28 kW) . . . . . . . . . . ..A . . . . . . . . . . . . . . . . . . . . 3× 43 A
Příkon . . . . . . . . . . . . . . . . . . . . . . . . . . . . .kW . . . . . . . . . . . . . 6, 9, 12, 14, 18, 21, 24, 28
Účinnost . . . . . . . . . . . . . . . . . . . . . . . . . . . .% . . . . . . . . . . . . . . . . . . . . . . 99,5
Max. provozní teplota otopné vody . . . . . . . °C . . . . . . . . . . . . . . . . . . . . . . 85
Max. výtlak oběhového čerpadla . . . . . . . . kPa . . . . . . . . . . . . . . . . . . . . . . . 50
Expanzní nádoba . . . . . . . . . . . . . . . . . . . . litr . . . . . . . . . . . . . . . . . . . . . . .. 7
Min. provozní přetlak kotle . . . . . . . . . . . . kPa . . . . . . . . . . . . . . . . . . . . . . . 80
Max. provozní přetlak kotle . . . . . . . . . . . . kPa . . . . . . . . . . . . . . . . . . . . . . 300
Doporučený provozní přetlak kotle . . . . . . kPa . . . . . . . . . . . . . . . . . . . 100 – 200
El. krytí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 40
Připojení otopné vody . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G 3/4"
Vypouštěcí otvor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G 1/2"
Rozměry:
výška × šířka × hloubka . . . . . . . . . . . . . . mm . . . . . . . . . . . . . . . . . 740 × 410 × 310
hmotnost (bez vody) . . . . . . . . . . . . . . . . . . kg . . . . . . . . . . . . . . . . . . . . . . 34
Doporučené velikosti jističů a průřezy vodičů
Výkon kotle
(kW)
6 2 × 3 kW 9,5 (28*) 10 (32*) 1,5 (6*)
9 3 kW + 6 kW 14 (39*) 16 (50*) 1,5 (10*)
12 2 × 6 kW 18,5 20 2,5
14 2 × 7 kW 23 25 2,5
18 3 × 6 kW 27,5 32 4
21 3 × 7 kW 32 40 4
24 4 × 6 kW 36,5 40 6
28 4 × 7 kW 43 50 10
* platí při zapojení na jednu fázi
Počet a výkon
topných
článků
Maximální proud
jednou fází (A)
Jmenovitý
proud jističe
(A)
18
Orientační průřez
přívodního vodiče -
Cu (mm2)
Připojovací rozměry kotle
740
310
410
3
4
1 kabelová průchodka Pg 13
2 kabelová průchodka Pg 21
5
3 vstup OV – 3/4"
4 výstup z pojistného ventilu
2
1
100
133
235
100
5 výstup OV – 3/4"
6 kabelová průchodka Pg 13
6
obr. 4
19
Pracovní schéma kotle
8
1 topné články
2 výměník
3 izolace
4 automatický odvzdušňovací ventil
5 čerpadlo
6 expanzní nádoba
7 pojistný ventil
20
A
8 snímač tlaku OV
9 integrovaný hydraulický blok
10 manuální odvzdušňovací ventil
výměníku
A vstup OV
B výstup OV
B
obr. 5
Návod k instalaci
Návod k instalaci
Úvod
Připojení elektrického vytápění podléhá
souhlasu místního elektrorozvodného závodu. Zájemce si musí vyžádat předběžný souhlas s možností připojení vyššího
elektrického příkonu a požádat o sazbu
pro přímotopy.
Pokud je budováno nové ústřední topení
nebo je rekonstruováno staré, doporučujeme zpracování projektu odborníkem.
Podmínkou pro poskytnutí záruky výrobcem je provedení odborné montáže autorizovanou servisní organizací! Obraťte se
proto na naše smluvní partnery, kteří kotel
odborně připojí a poskytnou rady pro provoz elektrického vytápění.
Připojení k elektrické síti a provedení
elektroinstalace smí provést výhradně odborný pracovník s elektrotechnickou kvalifi kací podle zákona č. 124/2006 Sb..
Elektrokotle jsou určeny pro trvalé připojení k pevnému elektrickému rozvodu
síťového napětí. Do pevného rozvodu
elektrokotle musí být vestavěn přístroj
pro vypínání – hlavní vypínač, u něhož se
vzdálenost rozpojených kontaktů rovná
alespoň 3 mm u všech pólů při dodržení
předpisů pro uvedení.
Pro elektrokotel je třeba zvolit takové místo
instalace, které umožní potřebný přístup v
případě obsluhy nebo servisní prohlídky.
Minimální vzdálenosti mezi kotlem a pevnou překážkou jsou zobrazeny na obr. 6.
Po montáži požadujte od odborného pracovníka předvedení funkce systému a zaškolení k obsluze. Po uvedení do provozu
musí autorizovaný servis potvrdit záruční
list elektrokotle.
Elektrická výstroj kotle je konstruována
pro obsluhu bez elektrotechnické kvalifi kace. Obsluhující osoba smí manipulovat

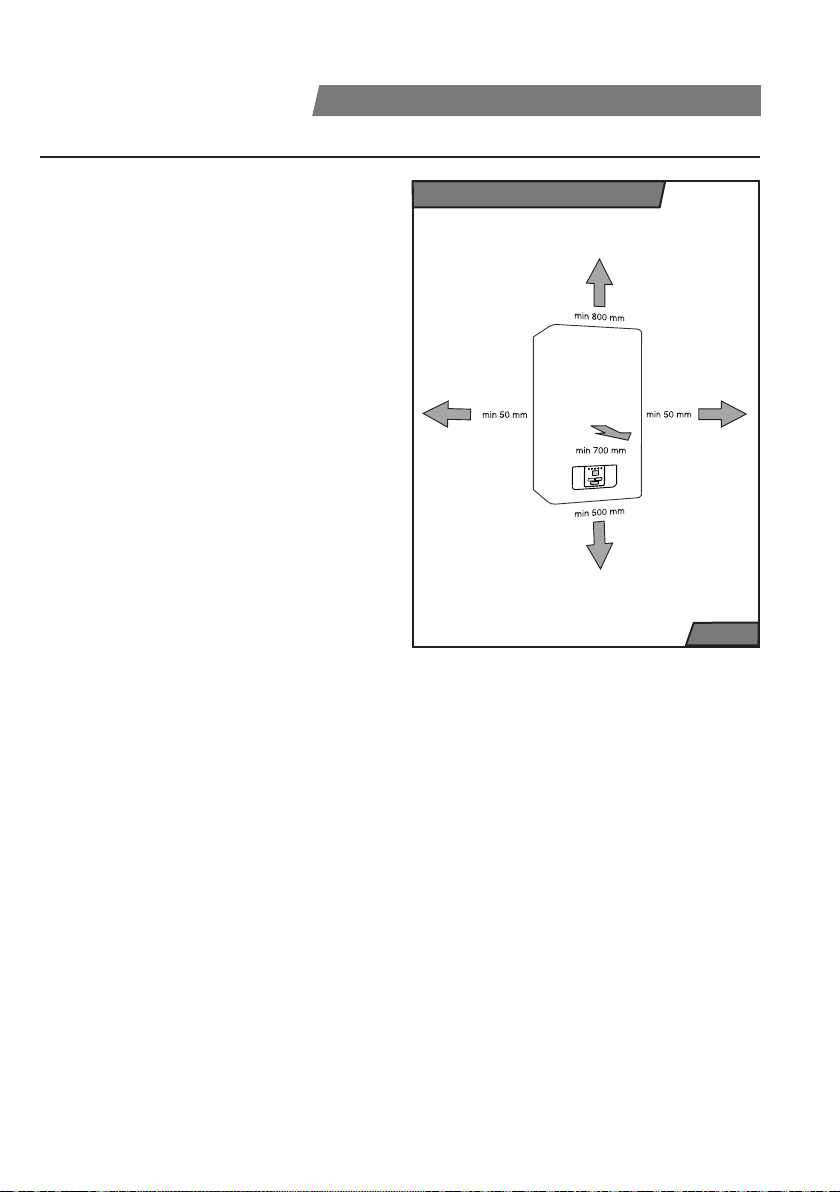

Minimální vzdálenosti
obr. 6
pouze s ovládacími prvky podle tohoto návodu, případně dle pokynů servisní fi rmy.
V žádném případě nesmí obsluha zasahovat do elektroinstalace.
Z hlediska instalace elektrokotle je potřebné, aby v prostoru jeho umístění byla
k dispozici tlaková voda pro napuštění
systému a možnost vypouštění. Dále je
potřebné, aby v místnosti byla dostatečně
rovná stěna (elektrokotel je zavěšen na
stěně).
Elektrokotel je určen pro práci v normálním prostředí AA5 / AB5 podle ČSN 33
0300 a ČSN 33 2310 (tj. rozsah teplot +5
až +40 °C, vlhkost v závislosti na teplotě
až do max. 85 %).
Kotel nesmí být instalován v prostorách s
vanou, v koupelnách, umývacích prostorách a sprchách v zónách 0, 1 a 2 podle
21
ČSN 33 2135-1. Nesmí být však instalovat
ani v zóně 3 v těch případech, kdy se zde
může vyskytnout proud vody určený pro
čištění (např. ve veřejných lázních, vany a
sprchy používané ve školách, továrnách,
sportovních klubech, objektech sloužících
veřejnosti apod.).
Je-li kotel v přípustných zónách instalován, musí být podle téže normy také současně provedena ochrana před úrazem
elektrickým proudem.
Kotle jsou konstruovány pro provoz s
otopnou vodou odpovídající ČSN 07 7401
(především nesmí být v žádném případě
kyselá, tj. hodnotu pH musí mít vyšší než
7 a má mít minimální uhličitanovou tvrdost).
V případě zanesení kotle nečistotami z
topného systému nebo usazením kotelního kamene se na tyto závady, případně na
závady vyvolané zanesením (např. zanesení výměníku, poruchy čerpadla) záruka
kotle nevztahuje.
Kompletnost dodávky
Zóny
obr. 7
Kotle PROTHERM RAY se dodávají kompletně smontované a funkčně odzkoušené.
Dodávka obsahuje:
1. Kotel
2. Závěsnou lištu včetně spojovacího materiálu pro zavěšení kotle na stěnu
3. Návod k obsluze a instalaci
4. Servisní knihu
5. Seznam servisních středisek
6. Záruční list
22
Příprava instalace kotle
Vedení potrubí
Jmenovitá světlost trubek se určuje obvyklým způsobem s využitím charakteristiky
čerpadla. Rozvodné potrubí se navrhuje
podle požadavků na výkon daného systému a nikoli podle maximálního výkonu
kotle. Musí být však realizována opatření
pro zajištění dostatečného průtoku.
Systém potrubí musí být veden tak, aby
se zabránilo vzniku vzduchovým bublin
a zjednodušilo se trvalé odvzdušňování.
Odvzdušňovací armatury by měly být na
každém vysoko položeném místě systému na všech radiátorech.
Před kotel se doporučuje instalovat systém oddělovacích ventilů OV.
V nejnižším bodu otopné soustavy doporučujeme osadit vypouštěcí ventil, který
může zároveň sloužit i k naplnění otopné
soustavy.
Před konečnou montáží kotle je nutné
rozvody topného systému několikrát propláchnout tlakovou vodou. U starých, již
používaných systémů se toto provede
proti směru proudění otopné vody.
Upozornění: Před připojením kotle k otopné soustavě odstraňte umělohmotné zátky umístěné uvnitř vývodů na připojení.
Čistota otopného systému
Před instalací nového kotle je nevyhnutelné, aby byl systém důkladně vyčištěn. V
případě staršího systému je třeba se zbavit usazeného kalu na dně radiátorů, a to
nejen u samotížné soustavy.
U nových systémů je nutné radiátory zbavit konzervačních látek, které jsou používány u většiny výrobců radiátorových těles a potrubí.
Před kotel (tj. na zpáteční potrubí s vratnou otopnou vodou) se doporučuje osadit
zachycovač kalů. Zachycovač kalů má být
proveden tak, aby umožňoval vyprazdňování v pravidelných časových intervalech, aniž by bylo nutné vypouštět velké
množství otopné vody. Zachycovač kalů
lze kombinovat s fi ltrem, samotný fi ltr se
sítem však není postačující ochranou. Filtr
i zachycovač kalů je třeba pravidelně kontrolovat a čistit.
Oběh otopné vody v systému
Otopnou soustavu se doporučuje řešit
tak, aby alespoň přes některé z těles byl
neustále umožněn oběh OV v systému.
Poznámka: V případě připojení na podlahový systém vytápění doporučujeme přidat do otopného systému bezpečnostní
ventil proti přehřátí a by-pass.
Použití nemrznoucích směsí
Použití nemrznoucích směsí při provozu
kotle vzhledem na jejich vlastnosti je nutné zkonzultovat se servisním střediskem
fi rmy Protherm. Jedná se zejména o aspekty přestupu tepla, velkou objemovou
roztažnost a hlavně poškození výměníků
OV a gumových těsnění kotle a čerpadla.
Upozornění: Závady kotle vzniklé v důsledku použití nemrznoucích směsí není
možné řešit v rámci záruky.
Termostatické radiátorové ventily
V případě instalace pokojového regulátoru v referenční místnosti by měl být minimálně jeden z radiátorů ponechán bez
termostatické hlavice. V místnosti, kde je
umístěn pokojový regulátor, neosazovat
termohlavicí vůbec.
23
Instalace kotle
Zavěšení kotle
Pro zavěšení na zeď se doporučuje použít závěsnou lištu (součást dodávky), kterou předem přichytíme na stěnu. Na takto
uchycenou lištu zavěsíme konstrukční
celek ohřívače s čerpadlem a příslušenstvím. Plášť kotle je snímatelný a je upevněn k zadní stěně šrouby. Před montáží
kotle je třeba určit takové místo, kde bude
možné provádět případné servisní úkony
bez větších omezení.
Připojení kotle k rozvodům OV
Připojovací koncovky kotle nesmí být zatěžovány silami od potrubního systému
otopné soustavy. To předpokládá přesné
dodržení rozměrů zakončení všech připojovaných trubek, a to jak výškově, tak z
hlediska vzdálenosti od stěny i vzájemné
vzdálenosti jednotlivých vstupů a výstupů
mezi sebou.
Připojení kotle k otopné soustavě se doporučuje řešit tak, aby při opravách kotle bylo možné vypustit teplou vodu jen z
kotle.
Upozornění: Při instalaci pomocného
čerpadla v systému OV dbejte na to, aby
byl dodržen správný směr oběhu OV v
systému.
Při rekonstrukcích, při nepříznivých stavebních dispozicích apod. je možné připojit kotel k systému otopné soustavy
fl exibilními prvky (hadicemi), avšak vždy
jen k tomu určenými. V případě použití fl exibilních prvků by tyto hadice měly být co
nejkratší, musí být chráněny před mechanickým a chemickým namáháním a poškozováním a musí být zajištěno, že před
ukončením jejich životnosti nebo spolehlivosti plnit své parametry (podle údajů
jejich výrobců) budou vždy vyměněny za
nové.
Provozní tlak v otopné soustavě
Otopný systém musí být napuštěn alespoň na hydraulický tlak 1 bar (odpovídá
hydrostatické výšce vody 10 m) - měřeno na kotli při klidovém stavu čerpadla.
Doporučuje se udržovat tlak v rozmezí 1
– 2 bar. Expanzní nádoba kotle vyhovuje
maximálnímu množství 90 l otopné vody v
systému (při teplotě 75 °C).
Expanzní nádoba
Před napuštěním otopného systému zkontrolujte tlak v expanzní nádobě. Počáteční
tlak v expanzní nádobě by měl být vyšší
o 0,2 bar než je statická výška vodního
sloupce otopné soustavy.
Nyní umožněte napuštění otopného systému. Plnicí tlak vody má být o 0,2 – 0,3
bar vyšší než je tlak v expanzní nádobě.
Plnicí tlak se kontroluje za studena manometrem na vodní straně po odvzdušnění.
Ventilek na dotlakování expanzní nádoby
se nachází na horní straně expanzní nádoby.
Upozornění: Ověřte, zda je expanzní
nádoba postačující pro daný objem vody
v otopné soustavě (viz projektová dokumentace k instalaci).
Pojistný ventil
Na spodní straně kotle u hydraulické skupiny je umístěn pojistný ventil. Z vyústění
od pojistného ventilu může dojít (při překročení max. tlaku v systému) k výtoku
vody, příp. úniku páry. K výstupu přepadu
pojistného ventilu je proto nainstalován
svod, který je vyveden na spodní části
kotle (viz Připojovací rozměry kotle).
Upozornění: V žádném případě se s pojistným ventilem nesmí manipulovat během provozu kotle. Dále není přípustné
využívat pojistný ventil k vypouštění vody
z kotle nebo otopného systému. Výstup
24
pojistného ventilu je potřeba svést do kanalizace, aby nemohlo dojít k opaření Na
ventil zanesený nečistotami z otopného
systému se nevztahuje záruka.
V případě, že hrozí zamrznutí TV v kotli a
rozvodech, je zapotřebí uskutečnit taková
opatření, která zajistí jeho úplné odstranění.
Dopouštění vody do kotle
Dopouštění vody do kotle je popsáno v
části Návod k obsluze – Servis / Údržba.
Vypouštění vody z kotle
Úplné vypuštění vody jen z kotle nebo
celé otopné soustavy a opětovné napuštění nutno řešit umístěním napouštěcích
(vypouštěcích) vývodů na vhodná místa
otopné soustavy.
Vypouštění a napouštění vody do otopné
soustavy a následné operace (odvzdušnění, nastavení expanzní nádoby) nejsou
předmětem záruky kotle.
Elektrické připojení kotle
Elektroinstalace
Před montáži si uživatel musí zajistit zhotovení silového přívodu s hlavním vypínačem topení, jištěním i ostatní úpravy
elektrické domovní instalace včetně jejich
výchozí revize a přihlášky k odběru elektřiny.
Vývodky (součást příbalu) pro připojení
elektrického vedení, přívodu od prostorového regulátoru, HDO, případně kaskádového propojení jsou umístěny v levém
dolním rohu nosného rámu (pohled zepředu).
Před montáží ochranné svorky je bezpodmínečně nutné místa v okolí šroubu uvnitř
i vně skříně očistit na holý kov. Pod hlavu
šroubu uvnitř skříně připojíme ochranný
vodič ukončený kabelovým okem. Z vnější
strany utáhneme spoj mosaznou maticí s
vějířovou podložkou. Druhou matici použijeme pro připojení vnějšího ochranného
vodiče.
První spuštění kotle
Upozornění: Před prvním spuštěním
kotle odvzdušněte výměník kotle pomocí
manuálního odvzdušňovacího ventilu. K
odvzdušňovacímu ventilu doporučujeme
připojit hadičku, aby nedošlo k nežádoucímu průniku vody do elektrické instalace
kotle. Při odvzdušnění přiložte na konec
hadičky nádobu, aby se zabránilo úniku
vody do elektrické instalace kotle.
Po ukončení montáže se provede kontrola
správnosti funkce provozního termostatu,
tepelné pojistky, tlakového spínače a ovládacích prvků na panelu.
Pro připojení přívodních vodičů je nutno zkontrolovat řádné dotažení všech
šroubů silových svorek a stykačů.
Jednoduché i složitější regulační prvky,
např. programovatelné (denní i týdenní
program) pokojové regulátory jsou dostupné u výrobce elektrokotlů Ray a jeho
smluvních partnerů. Pro správnou funkci
elektrokotlů Ray je bezpodmínečně nutný
regulátor s bezpotenciálovým výstupem,
tzn., že nepřivádí žádné cizí napětí. Požadovaná zatížitelnost výstupních kontaktů
regulátoru je 230 V / 0,1 A. Pokojové regulátory s bezpotenciálním výstupem se
připojují na svorky 1 a 2 na konektor K8
(viz elektrické schéma).
25
Zapojení na jednu fázi
Kotle Ray výkonové řady 6 a 9 kW je možné eventuálně připojit i na jednofázovou
elektrickou síť v případě, že není dostupný 3-fázový rozvod. V takovém případě je
nutno použít propojovací můstek, který
Připojení kotle na jednu fázi
je součástí dodávky kotle. Propojovacím
můstkem se propojí svorky fázových vodičů na přívodní svorkovnici kotle.
N
S2
S1
U
V
W
PE
N
L
PE
obr. 8
26
Elektrické připojení příslušenství
2
1
3
K8
1
8
7
6
1 hlavní přívod elektrické energie
2 kotel
3 pokojový regulátor
4 svorky pro zapojení do kaskády (jen u
K9
10
5
6 odlehčovací relé
7 svorky venkovního snímače teploty
8 svorky pokojového regulátoru
K9 připojení termostatu externího zásobní-
24 a 28 kW)
5 svorky NTC snímače zásobníku TV
Propojení s externím zásobníkem TV
Elektrokotle Ray je možné propojit s nepřímotopnými zásobníky OV PROTHERM
řady B60Z, B100MS, B100Z, B200S,
B200Z a B120S. Komunikace mezi kotlem a zásobníkem může být realizována
pomocí NTC snímače, který se připojí ke
konektoru K8 na řídicí desce kotle (viz el.
schéma kotle, poz. 2) nebo pomocí termostatu či AQ kontaktu solárního systému Protherm helioset, který se připojí ke
konektoru K9 na řídící desce kotle (viz el.
schéma kotle, poz. 20). K tomu, aby bylo
možné zabezpečit správnou funkci kotle
a zásobníku, je třeba na propojení použít propojovací sadu dopručenou fi rmou
PROTHERM. Svorky 3-cestného servoventilu se připojí ke konektoru K2 na řídicí desce kotle. Při výběru zásobníku a
odpovídající propojovací sady se poraďte
s projektantem nebo s autorizovaným servisním technikem fi rmy PROTHERM.
4
obr. 9
ku TV, nebo kontaktu AQ solárního systému Protherm Helioset
27
1
2
3
4
5
6
7
8
9
10
11
12
Schéma propojení elektrokotle s externím zásobníkem TV
1 zásobník TV
2 výměník zásobníku
3 uzavírací ventil
4 výstup TV
5 rozdělovací člen
6 uzavírací ventil
obr. 10
7 elektrokotel
8 3-cestný servoventil
9 pohon 3-cestného ventilu
10 vstup studené vody
11 pojistný ventil TV se zpětnou klapkou
12 zpětná klapka (musí být namontována
ve směru proudění TV)
28
Legenda k elektrickým schématům
1 svorky pro zapojení kotlů do kaskády
2 svorky pro připojení NTC snímače zá-
sobníku TV
3 odlehčovací zařízení
4 svorky pro připojení venkovního sníma-
če teploty
5 svorky pro připojení pokojového regulá-
toru
6 řídicí deska
7 snímač teploty OV
8 snímač tlaku OV
9 ovládací panel
10 stykač 2
11 pomocné svorky N
12 topné články
13 blokování, připojení havarijního termo-
statu pro podlahové vytápění
14 přívodní svorkovnice3 × 230/400 V~, N,
PE, 50 Hz
15 stykač 1
16 čerpadlo
17 konektor pro připojení 3-cestného servo-
ventilu
18 havarijní termostat
19 připojení HDO
20 termostat externího zásobníku TV , nebo
AQ kontakt solárního systému Protherm
Helioset
29
13
N
N
N
N
N
28 kW (4 x 7kW)
24 kW (4 x 6kW)
14
L1
L2
L3
PE
S1
S2
V
W
U
PE
V
U
W
PE
15
obr. 11
16
A1 A2A1 A2
1718
RE12
.
K1
J1
K3
-
T1,6A
T80mA
1
1
J3
ODH
HT
K9
10
12
N
N
Elektrické schéma kotle PROTHERM Ray 28 (24) kW
30
19
K5
RE1
+
Mod
-
N
N
11
10
K8
1
1
20
1234
5
6
7
9
8
13
N
N
21 kW (3 x 7kW)
18 kW (3 x 6kW)
14
N
L1L2L3
PE
S1
S2
N
V
W
U
PE
V
U
N
W
PE
15
obr. 12
16
A1 A2
1718
K1
J1
.
K3
-
RE9
T1,6A
T80mA
1
1
J3
ODH
HT
K9
8
12
N
N
N
N
Elektrické schéma kotle PROTHERM Ray 21 (18) kW
11
19
K5
RE1
+
Mod
-
K8
1
1
20
234
A1 A2
5
6
7
10
9
8
31
13
N
EP
L1
L2
L3
14
15
obr. 13
12
14 kW (2 x 7kW)
12 kW (2 x 6kW)
9 kW (3kW x 6kW)
12 kW (2 x 3kW)
1S
2S
N
N
EP
V
W
U
EP
V
U
W
16
2A1A
1718
1K
J1
.
3K
-
T1,6A
T80mA
1
1
J3
ODH
6ER
9K
8
TH
19
5K
1ER
8K
1
1
20
+
Mod
-
Elektrické schéma kotle PROTHERM Ray 14 (12, 9, 6) kW
32
234
6
7
9
8
5
obr. 14
10
K8
1
10
K8
1
10
K8
1
Schéma zapojení do kaskády
33
Schéma zapojení elektrokotle pomocí odlehčovacího relé
6
7
5
4
L
L1
L2
L3
N
PE
N
123
1 relé proudového maxima (odlehčovací
relé)
2 výstup – beznapěťový kontakt
3 jistič hlavního přívodu
4 napájení pro odlehčovací relé
5 připojení ke konektoru K8 (svorky 5 a 6)
elektrokotle
8
9
L1
L2
L3
N
PE
obr. 15
6 elektrokotel
7 připojení na svorky U, V, OV , N, PE pří-
vodní svorkovnice elektrokotle
8 vypínač elektrokotle
9 jistič elektrokotle
34
Popisy poruchových stavů kotle
Kód poruchy Popis poruchy
F.00
F.10
F.13
F.19 Zkrat NTC snímače venkovní teploty
F.20
F.22
F.41
F.55
F.63
Přerušený NTC snímač na výstupu OV
- porucha se zobrazí, pokud dojde k odpojení NTC snímače na výstupu OV
Zavolejte autorizovaný servis.
Zkrat NTC snímače na výstupu OV
- porucha se zobrazí, pokud dojde ke zkratu na NTC snímači na výstupu OV
Zavolejte autorizovaný servis.
Zkrat NTC snímače externího zásobníku TV
- porucha se zobrazí, pokud dojde ke zkratu na NTC snímači externího
zásobníku
- v tomto případě kotel pracuje v režimu ohřevu OV bez přípravy TV
Zavolejte autorizovaný servis.
- porucha se zobrazí, pokud dojde ke zkratu na NTC snímači venkovní
teploty
- v tomto případě kotel pracuje v režimu vytápění bez ekvitermní regulace (na nastavenou teplotu OV )
Zavolejte autorizovaný servis.
Přehřátí kotle
- porucha se zobrazí, pokud dojde k aktivaci bezpečnoČSNího termostatu vlivem přehřátí kotle
Zavolejte autorizovaný servis.
Ztráta vody – nízký tlak v otopném systému
- porucha se zobrazí, pokud tlak OV v systému klesne pod hodnotu
0,6 bar
- porucha se automaticky odstraní, pokud tlak OV v systému stoupne
nad hodnotu 0,6 bar – dopuštěním vody do otopného systému
Slepené relé
- zobrazení poruchy se odstraní po vypnutí a opětovném zapnutí kotle
- po opětovném zapnutí kotel i nadále signalizuje slepené relé blikáním
diody HDO (viz text na str. 10)
Zavolejte autorizovaný servis.
Slepený stykač nebo relé
- při zobrazení poruchy odpojte kotel od napájecí sítě a kontaktujte
autorizovaný servis
Chyba paměti EEPROM
- porucha se zobrazí, pokud dojde k k chybě dat uložených na EEPROM nebo se objeví chyba v komunikaci EEPROM
Zavolejte autorizovaný servis.
35
Kód poruchy Popis poruchy
F.73
F.74
F.85
F.86
Zkrat (signál - GND) nebo přerušení snímače tlaku
- porucha se zobrazí, pokud dojde ke zkratu (signál – GND) nebo k
odpojení snímače tlaku
Zavolejte autorizovaný servis.
Zkrat (signál - +5V) snímače tlaku
- porucha se zobrazí, pokud dojde ke zkratu (signál – +5V) nebo k
odpojení snímače tlaku
Zavolejte autorizovaný servis.
Zamrznutí kotle
- porucha se zobrazí, pokud teplota na NTC snímači na výstupu OV
klesne pod 3 °C a test nárůstu tlaku je neůspěšný
- porucha se automaticky odstraní, pokud teplota na NTC snímači na
výstupu OV vystoupí nad 4 °C
Zamrznutí externího zásobníku TV
- porucha se zobrazí, pokud teplota na NTC snímači zásobníku klesne
pod 3 °C
- porucha se automaticky odstraní, pokud teplota na NTC snímači
zásobníku vystoupí nad 4 °C
36
0020095667
VAILLANT GROUP CZECH S.R.O.
Chrášťany 188
252 19 Praha-západ
Tel: 257 090 811
Fax: 257 950 917
0020095667_03 - 06/12 Technické změny vyhrazeny
Loading...
