Protherm Ray Instructions Manual

Protherm spol. s r.o., Chrášťany 188, 252 19 Praha - západ, tel.: [phone], fax: [phone]
Protherm spol. s r.o., Pplk. Pľjušťa 45, 909 01 Skalica, tel.: [phone], fax: [phone]

www.protherm.cz

www.protherm.sk

Návod k propojení

elektrokotle Rejnok

a zásobníku B 120 S

SP - ELKTUV

CZ

Návod na prepojenie

elektrokotla Raja

a zásobníka B 120 S

SK

Руководство по подключению

электрического котла „Raja“

к водонагревателю „B 120 S“

RU

Instructions for interconnecting

Ray electric boiler with B 120 S

tank

EN

0020018048_00

1

CZ

Úvod

Tento návod je určen k propojení elektrokotle Rejnok 9 - 24 K a zásobníku B 120 S.
K tomu aby bylo možné obě zařízení funkčně propojit, jsou zapotřebí 3 níže uvedené
sady:

Sada a - propojení elektro, obj. č. SPT-ELKTUV: obsahuje propojovací kabelový svazek
(2), ovládací desku 3cestného ventilu (1), vymezovací kroužek (8), návod k propojení
elektrokotle Rejnok a zásobníku B 120 S

Sada b - termostat, obj. č. 0020018051: obsahuje termostat zásobníku
Sada c - propojení hydraulické obj. č. 0020015570: obsahuje motor 3cestného ventilu (6),

kabel k motoru 3cestného ventilu s konektory (5), mechanickou část 3cestného ventilu (3),
jistící sponu motoru (7), jistící plech konektoru (10), rozdělovací člen vratného potrubí (4),
snímač teploty a sponu snímače (nebude v tomto případě použit), návod k propojovací
soupravě (nepostupujte dle přiloženého návodu)

obr. 1

sada c

sada b

9

sada a

1

2

8

3

4

5

6

7

10

2

CZ

Podmínky před instalací propojení

• Elektroinstalaci smí provádět pouze osoba s patřičným oprávněním

• Kotel musí být odpojen od přívodu el. energie

• Kotel a zásobník musí být zbaven vody

• Dodržujte podmínky uvedené v tomto návodu, návodu k obsluze a instalaci elektrokotle
Rejnok a zásobníku B 120 S

Instalace části hydraulické

1. Demontujte přední kryt kotle.

2. Na výstup OV z kotle instalujte uzavírací

ventil. Dále nainstalujte mechanickou část
3cestného motorického ventilu (obr. 1, poz.

3) tak, aby ovládací ventil směřoval vpravo.
Poznámka: Uzavírací ventil není součástí
dodávky.

3. Na výstup z 3cestného ventilu, který je blíže

k ovládacího ventilu - později motoru připoj­te vstupní vedení do otopného systému.

4. Na výstup 3cestného ventilu, který je dále

od ovládacího ventilu - později motoru
připojte potrubí vedoucí ke vstupu OV do
zásobníku (viz návod k obsluze zásobníku
B 120 S). Před vstupem potrubí do zásob­níku instalujte další uzavírací ventil.

5. Na vstup OV do kotle instalujte filtr, uzavíra-

cí ventil, dále pak rozdělovací člen z propo­jovací soupravy (obr. 1, poz. 4).

Poznámka:

Filtr a uzavírací ventil není součástí dodáv­ky propojovací soupravy.

6. Na jeden ze vstupů rozdělovacího členu
připojte vratné potrubí z otopného systému
a na druhý vstup připojte vratné potrubí OV
ze zásobníku.

7. Na výstup OV ze zásobníku doporučujeme instalaci zpětné klapky a to ve směru
proudění OV. V případě této úpravy nebude docházet k samotížné cirkulaci a tím i k
ochlazování zásobníku. Za zpětnou klapkou instalujte uzavírací ventil.

8. Na vstup teplé (užitkové) vody do zásobníku instalujte pojistný ventil (6,3 bar) se zpět­nou klapkou.

9. Na vstup a výstup teplé (užitkové) vody instalujte uzavírací ventily a následně připojte
rozvodné potrubí.

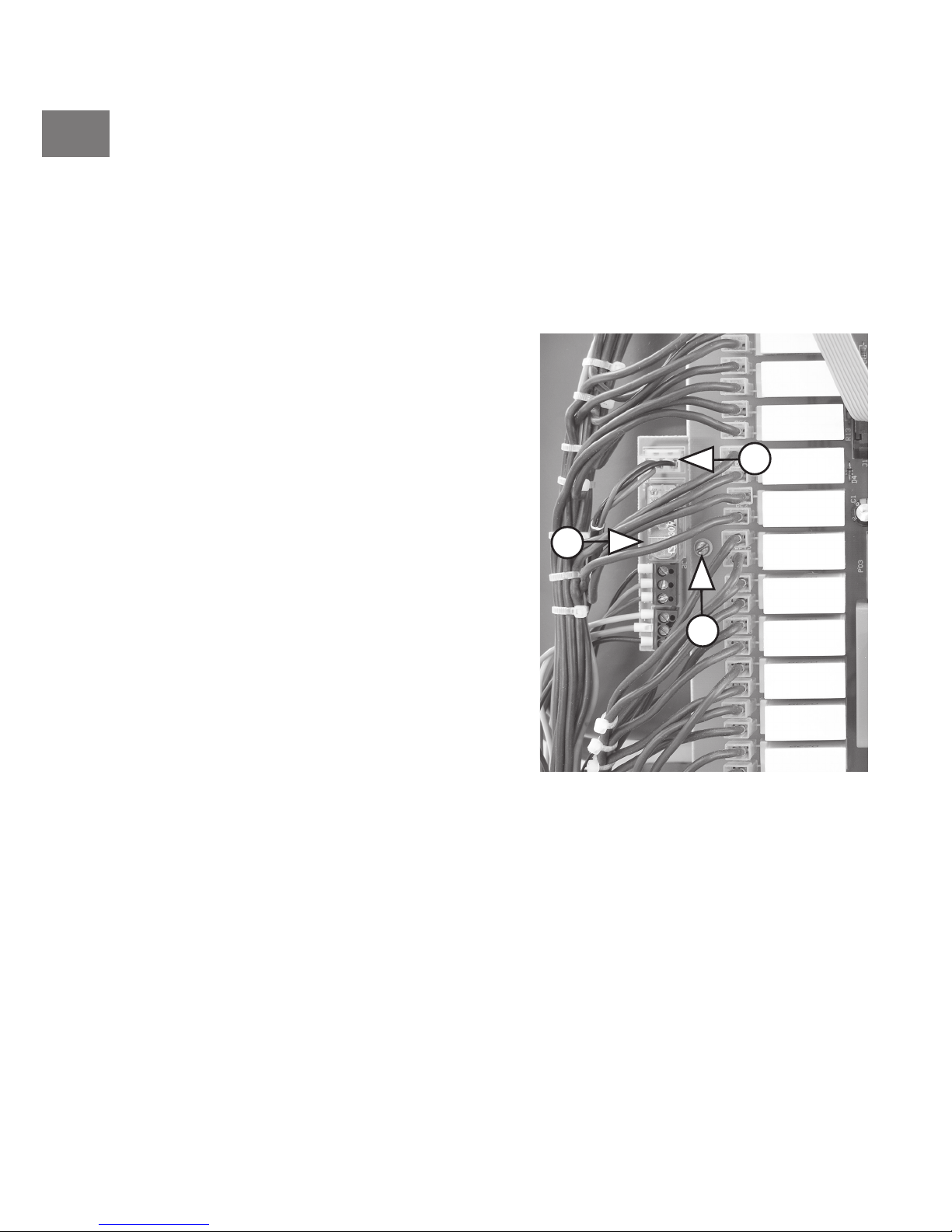

obr. 2

a

c

b

3

CZ

Instalace části elektro

10. Uvolněte a vytočte jistící šroub ovládací
desky kotle (obr. 2, poz. a).

11. Přiložte a připevněte pomocí zmiňova­ného jistícího šroubu ovládací desku
3cestného motorického ventilu (obr. 2,
poz. b) k hlavní řídící desce kotle.

12. Vyjměte ze soupravy kabel s konektory
(obr. 1, poz. 5) a větší konektor nastrčte
do ovládacího motoru 3cestného ventilu
(obr. 1, poz. 6).

13. Vyjměte ze soupravy jistící plech (obr. 1,
poz. 10) a jeho obdélníkovým výřezem
prostrčte kabel z motoru 3cestného
ventilu (obr. 3).

14. Kruhový výřez nastrčte na ovládací část
motoru 3cestného ventilu (viz obr. 3).

15. Takto sestavený kus nasaďte na mosaz­nou část 3cestného ventilu a zajistěte jej
sponou, která je součástí soupravy (obr.
1, poz. 7).

16. Druhou stranu kabelu s menším konek­torem provlékněte některým z volných
průchodů zespodu kotle (je třeba vy­jmout průchodku) a připojte jej do nově
instalované ovládací desky 3cestného
motorického ventilu (obr. 2, poz. c).

17. Vyjměte ze soupravy kabelový svazek
(obr. 1, poz. 2) a dle schématu na následující stránce proveďte propojení mezi termo­statem zásobníku (obr. 1, poz. 9), nově instalovanou řídící deskou 3cestného ventilu a
připojovací svorkovnicí kotle.

18. Instalujte zpět přední kryt kotle.

19. Do termostatu zásobníku vložte vymezovací kroužek (obr. 1, poz. 8) a zajistěte jej
samořezným šroubem (obr. 4).

20. Následně vložte kapiláru termostatu do jímky zásobníku a zasuňte ji až po instalovaný
vymezovací kroužek.

obr. 3

obr. 4

4

CZ

Termostat pro zásobník

typ TG 7G1.1R431

Pro správnou funkci je důležité, aby svorka PrL na

plošném spoji byla připojena na tu svorku

Pr (1 nebo 2), která je trvale pod napětím, bez

ohledu na stav prostorového termostatu!

Část svorkovnice kotle

Kabel pro motor 3cestného ventilu

černá

hnědá

žlutá

zeleno-žlutý

zeleno-žlutý

hnědá

č

erná

Elektrické schéma propojení vodičů

Uvedení kotle a zásobníku do provozu

• Otevřete uzavírací ventily otopné vody (kotel a zásobník).

• Prostřednictvím dopouštěcí smyčky kotle doplňte tlak otopné vody na doporučenou
mez (1,2 - 1,6 bar).

• Otevřete uzavírací ventily teplé vody u zásobníku a v zápětí otevřete některé z odběr­ných míst teplé vody. Po tom co z odběrného místa začne téct souvislý proud vody,
odběrné místo uzavřete.

• Uveďte kotel do provozu a na provozním termostatu nastavte na maximum (85 °C).
Upozornění: Se snižující se teplotou otopné vody se výrazně prodlužuje doba ohřevu
v zásobníku TV.

• Na provozním termostatu zásobníku nastavte vždy teplotu o cca 10 °C nižší než

je teplota žádaná.

• Prověřte správnost funkce celé sestavy (kotel, zásobník a kompletní propojení).

5

CZ

Elektrické schéma funkce kotle Rejnok 9K - 24K a zásobníku B 120 S

TS - tlakový snímač 0,8 Bar
HT - havarijní termostat 100 °C
PT - provozní termostat max. 85 °C
PR1, PR2 - svorky pro připojení pok. regulátoru (230V/0,1A)
HDO - svorka pro připojení HDO
S-HDO - stykač

Termostat zásobníku

t°C

TC

TB2

TB1

N

L

L

M

Vyobrazená situace pozic kontaktů
znázorňuje stav, kdy probíhá ohřev TV
v zásobníku.

Motor 3cestného

ventilu

Ovládací deska motoru
3cestného ventilu

6

CZ

Hydraulické schéma propojení

uzavírací ventil

uzavírací ventil

elektrokotel Rejnok 9-24

K

motor 3cestného ventilu

3cestný ventil

zásobník B 120 S

výměník zásobníku

pojistný ventil TV se
zpětnou klapkou

rozdělovací člen

zpětná klapka (musí být
namontována ve směru
proudění OV)

vstup studené vody

výstup teplé vody

7

SK

Úvod

Tento návod je určený na prepojenie elektrokotla Raja 6 - 24 K a zásobníka B 120 S.
Na to, aby bylo možné obidve zariadenia funkčne prepojiť, sú potrebné 3 nižšie uvedené
sady:

Sada a - prepojenie elektro, obj. č. SPT-ELKTUV: obsahuje prepojovací káblový zväzok
(2), ovládaciu dosku 3cestného ventilu (1), vymedzovací krúžok (8), návod na prepojenie
elektrokotla Raja a zásobníka B 120 S

Sada b - termostat, obj. č. 0020018051: obsahuje termostat zásobníka
Sada c - prepojenie hydraulické obj. č. 0020015570: obsahuje motor 3cestného ventilu (6),

kábel k motoru 3cestného ventilu s konektormi (5), mechanickú časť 3cestného ventilu (3),
istiacu sponu motora (7), istiaci plech konektora (10), rozdeľovací člen vratného potrubia
(4), snímač teploty a sponu snímača (nebude v tomto prípade použitý), návod k prepojo­vacej súprave (nepostupujte podľa priloženého návodu)

obr. 1

sada c

sada b

9

sada a

1

2

8

3

4

5

6

7

10

8

SK

Podmienky pred inštaláciou prepojenia

• Elektroinštaláciu smie vykonávať len osoba s patričným oprávnením

• Kotol musí byť odpojený od prívodu el. energie

• Kotol a zásobník musia byť zbavení vody

• Dodržujte podmienky uvedené v tomto návode, návode na obsluhu a inštaláciu elektro-

kotla Raja a zásobníka B 120 S

Inštalácia hydraulickej časti

1. Demontujte predný kryt kotla.

2. Na výstup VV z kotla nainštalujte uzatvárací
ventil. Ďalej nainštalujte mechanickú časť
3cestného motorického ventilu (obr. 1, poz.

3) tak, aby ovládací ventil smeroval vpravo.
Poznámka: Uzatvárací ventil nie je súčas­ťou dodávky.

3. Na výstup z 3cestného ventilu, ktorý je bliž­šie k ovládaciemu ventilu - neskôr motoru
pripojte vstupné vedenie do vykurovacieho
systému.

4. Na výstup 3cestného ventilu, ktorý je ďalej
od ovládacieho ventilu - neskôr motoru
pripojte potrubie vedúce k vstupu VV do zá­sobníka (pozri návod na obsluhu zásobníka
B 120 S). Pred vstupom potrubia do zásob­níka nainštalujte ďalší uzatvárací ventil.

5. Na vstup VV do kotla nainštalujte filter,
uzatvárací ventil, ďalej potom rozdeľovací
člen z prepojovacej súpravy (obr. 1, poz. 4).
Poznámka: Filter a uzatvárací ventil nie je
súčasťou dodávky prepojovacej súpravy.

6. Na jeden zo vstupov rozdeľovacieho člena
pripojte vratné potrubie z vykurovacieho
systému a na druhý vstup pripojte vratné potrubie VV zo zásobníka.

7. Na výstup VV zo zásobníka doporučujeme inštaláciu spätnej klapky a to v smere
prúdenia VV. V prípade tejto úpravy nebude prichádzať k samotiažnej cirkulácii a tým k
ochladzovaniu zásobníka. Za spätnú klapku nainštalujte uzatvárací ventil.

8. Na vstup teplej (úžitkovej) vody do zásobníka nainštalujte poistný ventil (6,3 bar) so
spätnou klapkou.

9. Na vstup a výstup teplej (úžitkovej) vody nainštalujte uzatváracie ventily a nasledovne
pripojte rozvodné potrubie.

obr. 2

a

c

b

9

SK

Inštalácia elektro časti

10. Uvoľnite a vytočte poisťovaciu skrutku
ovládacej dosky kotla (obr. 2, poz. a).

11. Priložte a pripevnite pomocou spomína­nej poisťovacej skrutky ovládaciu dosku
3cestného motorického ventilu (obr. 2,
poz. b) k hlavnej riadiacej doske kotla.

12. Vyberte zo súpravy kábel s konektormi
(obr. 1, poz. 5) a väčší konektor nasuňte
do ovládacieho motora 3cestného venti­lu (obr. 1, poz. 6).

13. Vyberte zo súpravy poissťovací plech
(obr. 1, poz. 10) a jeho obdĺžnikovým
výrezom prestrčte kábel z motora
3cestného ventilu (obr. 3).

14. Kruhový výrez nasuňte na ovládaciu
časť motora 3cestného ventilu (viz obr.

3).

15. Takto zostavený kus nasaďte na mosad­znú časť 3cestného ventilu a zaistite ho
sponou, ktorá je súčasťou súpravy (obr.
1, poz. 7).

16. Druhú stranu kábla s menším konek­torom prevlečte niektorým z voľných
priechodov zospodu kotla (je potrebné
vybrať priechodku) a pripojte ho do novo
inštalovanej ovládacej dosky 3cestného
motorického ventilu (obr. 2, poz. c).

17. Vyberte zo súpravy káblový zväzok (obr. 1, poz. 2) a podľa schémy na nasledujúcej
stránke vykonajte prepojenie medzi termostatom zásobníka (obr. 1, poz. 9), novo nain­štalovanou riadiacou doskou 3cestného ventilu a pripojovacou svorkovnicou kotla.

18. Nainštalujte naspäť predný kryt kotla.

19. Do termostatu zásobníka vložte vymedzovací krúžok (obr. 1, poz. 8) a zaistite ho sa­moreznou skrutkou (obr. 4).

20. Napokon vložte kapiláru termostatu do puzdra zásobníka a zasuňte ju až po nainštalo­vaný vymezovací krúžok.

obr. 3

obr. 4

10

SK

Elektrická schéma prepojenia vodičov

Uvedenie kotla a zásobníka do prevádzky

• Otvorte uzatváracie ventily vykurovacej vody (kotol a zásobník).

• Prostredníctvom dopúšťacej slučky kotla doplňte tlak vykurovacej vody na doporučenú
hodnotu (1,2 - 1,6 bar).

• Otvorte uzatváracie ventily teplej vody u zásobníka a v zápätí otvorte niektoré z odber­ných miest teplej vody. Po tom čo z odberného miesta začne tiecť súvislý prúd vody,
odberné miesto uzavrite.

• Uveďte kotol do prevádzky a na prevádzkovom termostate nastavte na maximum (85
°C).
Upozornenie: So znižujúcou se teplotou vakovacej vody sa výrazne predlžuje čas
ohrevu v zásobníku TV.

• Na prevádzkovom termostate zásobníka nastavte vždy teplotu o cca 10 °C nižšiu

ako je teplota žiadaná.

• Preverte správnosť funkcie celej zostavy (kotol, zásobník a kompletné prepojenie).

11

SK

Elektrická schéma funkcie kotla Raja 6K - 24K a zásobníka B 120 S

TS - tlakový snímač 0,8 Bar
HT - havarijný termostat 100 °C
PT - prevádzkový termostat max. 85 °C
PR1, PR2 - svorky pre pripojenie izbového regulátora (230V/0,1A)
HDO - svorka pre pripojenie HDO
S-HDO - stykač

12

SK

Hydraulická schéma prepojenia

uzatvárací ventil

uzatvárací ventil

elektrokotol Raja 6-24K

motor 3cestného ventilu

3cestný ventil

zásobník B 120 S

výmenník zásobníka

poistný ventil TV so
spätnou klapkou

rozdeľovací člen

spätná klapka (musí byť
namontovaná v smere
prúdenia VV)

vstup studenej vody

výstup teplej vody

13

RU

Комплект a

1

2

8

Введение

Настоящее руководство содержит указания по подключению электрического котла „Raja 6

- 24 K“ к водонагревателю „B 120 S“. Для того, чтобы можно было функционально соединить
оба устройства, необходимы 3 указанные ниже комплекта:

Комплект a - электрическое соединение, заказ № SPT-ELKTUV: содержит соединительный
кабельный жгут (2), плату управления 3-ходовым клапаном (1), ограничительное кольцо (8),
руководство по подключению электрического котла „Raja“ к водонагревателю „B 120 S“

Комплект b - термостат, зак. № 0020018051: содержит термостат водонагревателя

Комплект c - гидравлическое соединение, зак. № 0020015570: содержит электродвигатель 3-

ходового клапана (6), кабель для электродвигателя 3-ходового клапана с разъёмами (5), ме­ханическую часть 3-ходового клапана (3), защитный хомут электродвигателя (7), защитный
кожух разъёма (10), распределительный элемент возвратного трубопровода (4), датчик тем­пературы и хомут крепления датчика (в данном случае использоваться не будет), руковод-

ство к соединительному комплекту (не пользуйтесь прилагаемым руководством).

рис. 1

9

3

4

5

6

7

10

Комплект b

Комплект c

14

RU

Условия, необходимые для выполнения подключения

• Электромонтаж может проводить только лицо, имеющее соответствующее разрешение

• Котёл должен быть отключён от электрической сети

• Из котла и водонагревателя должна быть слита вода

• Соблюдайте условия, указанные в настоящем руководстве и в руководстве по монтажу и
обслуживанию электрического котла „Raja“ и водонагревателя „B 120 S“

Монтаж гидравлической части

1. Демонтируйте передний кожух котла.

2. На выход отапливающей воды из котла установите запорный вентиль. Затем установите
механическую часть 3-ходового механического клапана (рис. 1, поз. 3) так, чтобы
управляющий клапан был направлен вправо.

Примечание: Запорный вентиль в комплект

поставки не входит.

3. К выходу 3-ходового клапана, расположенному
ближе к управляющему клапану - за
электродвигателем, присоедините вход
системы отопления.

4. К выходу 3-ходового клапана, расположенному
дальше от управляющего клапана - за
двигателем, присоедините трубопровод,
ведущий к входу отапливающей воды в
водонагреватель (см. руководство по
обслуживанию водонагревателя „B 120 S“).
Перед входом трубопровода в водонагреватель
установите ещё один запорный вентиль.

5. На вход отапливающей воды в котёл
установите фильтр, запорный вентиль, а
затем распределительный элемент из
соединительного комплекта (рис. 1, поз. 4).

Примечание: Фильтр и запорный вентиль не

входят в состав соединительного комплекта.

6. К одному из входов распределительного
элемента присоедините возвратный
трубопровод системы отопления, а к другому

- возвратный трубопровод отапливающей воды, ведущий из водонагревателя.

7. На выход отапливающей воды из водонагревателя рекомендуется установить возвратный
клапан по направлению течения отапливающей воды. В этом случае Вы избежите
произвольной циркуляции, и, тем самым, охлаждения воды в водонагревателе. За
возвратным клапаном установите запорный вентиль.

8. На вход горячей воды (для бытовых нужд) в водонагреватель установите предохранительный
клапан (6,3 бар) с обратной заслонкой.

9. На вход и выход горячей воды (для бытовых нужд) установите запорные вентили, а затем
присоедините к ним распределительный трубопровод.

рис. 2

a

c

b

15

RU

Монтаж электрооборудования

10. Отпустите и вывинтите предохранительный
винт панели управления котла (рис. 2, поз.
a).

11. Приложите и с помощью упомянутого
предохранительного винта прикрепите
плату управления 3-ходового механического
клапана (рис. 2, поз. b) к главной плате
управления котла.

12. Возьмите из комплекта кабель с разъёмами
(рис. 1, поз. 5) и подключите больший
разъём к управляющему электродвигателю
3-ходового клапана (рис. 1, поз. 6).

13. Возьмите из комплекта защитный кожух
(рис. 1, поз. 10) и через его прямоугольный
вырез проденьте кабель, ведущий от
электродвигателя 3-ходового клапана
(рис. 3).

14. Круглый вырез наденьте на управляющую
часть электродвигателя 3-ходового
клапана (см. рис. 3).

15. Собранную таким образом деталь
установите на латунную часть 3-ходового
клапана и зафиксируйте её хомутом из
комплекта (рис. 1, поз. 7).

16. Другую сторону кабеля с меньшим
разъёмом проведите через один из
свободных проходов снизу котла (нужно
подобрать проходной изолятор) и
подключите его к установленной панели
управления 3-ходового механического
клапана (рис. 2, поз. c).

17. Возьмите из комплекта кабельный жгут (рис. 1, поз. 2) и в соответствии с приведённой на
следующей странице схемой соедините термостат водонагревателя (рис. 1, поз. 9),
установленную плату управления 3-ходового клапана и соединительную клеммную плату
котла.

18. Установите передний кожух котла на место.

19. В термостат водонагревателя вложите ограничительное кольцо (рис. 1, поз. 8) и закрепите
его самонарезающим винтом (рис. 4).

20. Затем вставьте капиллярную трубку термостата во внутреннюю гильзу водонагревателя и
задвиньте её до самого установленного ограничительного кольца.

рис. 3

рис. 4

16

RU

Кабель электродвигателя 3-ходового клапана

Кабели

Печатная плата

Часть клеммной
платы котла

Для правильной работы котла необходимо, чтобы
клемма PrL на печатной плате была подключена к той
клемме Pr (1 или 2), которая постоянно находится
под напряжением, независимо от состояния
комнатного термостата!

Термостат для водонагревателя,

тип TG 7G1.1R431

Электрическая схема соединения проводов

Ввод котла и водонагревателя в эксплуатацию

• Откройте запорные вентили отапливающей воды (на котле и водонагревателе).

• С помощью контура наполнения котла доведите давления отапливающей воды до рекомен­дованного значения (1,2 - 1,6 бар).

• Откройте запорные вентили горячей воды на водонагревателе, а затем откройте краны
горячей воды. Когда вода из крана начнёт вытекать непрерывной струёй, закройте этот
кран.

• Включите котёл и на рабочем термостате установите максимальную температуру (85°C).

Предупреждение: С понижением температуры отапливающей воды существенно увеличи­вается время нагрева воды в водонагревателе.

• На рабочем термостате водонагревателя всегда устанавливайте температуру приблизи­тельно на 10°C ниже требуемого значения.

• Проверьте правильность работы всей системы (котёл, водонагреватель и все соединения).

17

RU

Электрическая схема работы котла „Raja 6K - 24K“ и
водонагревателя „B 120 S“

TS - датчик давления 0,8 бар
HT - аварийный термостат 100 °C
PT - рабочий термостат, макс. 85°C
PR1, PR2 - клеммы для подключения комнатного регулятора

(230 В / 0,1 А)
HDO - клемма для подключения HDO
S-HDO - контактор

18

RU

Гидравлическая схема подключения

запорный вентиль

запорный вентиль

электрический котёл "Raja 6-24K"

Электродвигатель 3-ходового клапана

3-ходовой клапан

водонагреватель

"B 120 S"

теплообменник
водонагревателя

предохранительный клапан
горячей воды с обратной заслонкой

распределительный элемент

возвратный клапан (должен быть
установлен по направлению
циркуляции отапливающей воды)

вход холодной воды

выход горячей воды

19

EN

Introduction

These instructions are intended for those who want to interconnect their Ray 6 – 24 K
electric boiler with the B 120 S hot water tank.

To functionally interconnect these two devices, you will need the following three
interconnection kits:

Kit a – electric interconnection kit, Order No. SPT-ELKTUV: contains an interconnecting
cable harness (2), a control board for 3-way valve (1), a distance ring (8) and instructions
for interconnecting Ray electric boiler with B 120 S hot water tank.

Kit b – thermostat, Order No. 0020018051: contains a tank thermostat
Kit c – hydraulic interconnection kit Order No. 0020015570: contains a 3-way valve

actuator (6), a 3-way valve actuator cable with connectors (5), mechanical part of the
3-way valve (3), actuator safety clip (7), connector safety shield (10), return pipe distributor
(4), temperature sensor and sensor clip (which in this case will not be used), suite
interconnection instructions (do not proceed according to the enclosed instructions).

fig. 1

kit c

kit b

9

kit a

1

2

8

3

4

5

6

7

10

20

EN

Requirements before the interconnection kit can be installed

• Electrical wiring must be done by a person with appropriate authorisation

• The boiler must be disconnected from power supply

• The boiler as well as the tank must be free of water

• Abide by the conditions detailed in this Guide, Installation and Operation Guide for Ray
electric boiler and for the B 120 S tank

Installation of hydraulic part

1. Remove the boiler front cover.

2. Install a shutting valve to the boiler heating
water outlet. Then install the mechanical part
of the actuator-controlled 3-way valve (Fig. 1,
position 3), so that the control valve is facing
right. Please note: shutting valve is not part
of the delivery.

3. To the 3-way outlet that is closer to the con­trol valve – downstream actuator – connect
the heating system inlet pipe.

4. To the 3-way valve outlet that is further from
the control valve – downstream actuator
– connect a pipe leading to the tank heating
water inlet (see Operation Guide for B 120 S
tank). Install another shutting valve between
this pipe and the tank inlet.

5. To the boiler heating water inlet install a
filter, a shutting valve and then the distributor
which is part of the interconnection kit (Fig.
1, position 4). Please note: Filter and shutting
valve are not part of the interconnection kit.

6. To one of the distributor inlets connect the
heating system return pipe and to the other inlet connect the tank heating water return
pipe.

7. We recommend that you install on the tank heating water return a non-return flap valve
in the heating water flow direction. If you do this, you will prevent gravity circulation and
hence cooling of the tank. Install a shutting valve downstream the non-return flap valve.

8. Install a safety valve (6.3 bar) with a non-return flap valve to the tank hot water inlet.

9. To the hot water inlet and outlet install first shutting valves and then connect distribution
piping.

fig. 2

a

c

b

21

EN

Installation of electrical part

10. Release and partially unscrew the
boiler control board safety screw (Fig. 2,
position a).

11. Insert the control board of the actuator­controlled 3-way valve (Fig. 2, position
b), and with the safety screw fasten it to
the boiler main control board.

12. Take out the cable with connectors from
the kit (Fig, 1, position 5), and plug the
larger of the connectors to the 3-way
valve actuator (Fig. 1. position 6).

13. Take out the connector safety shield
from the kit (Fig. 1, position 10), and
thread the 3-way valve actuator cable
through the rectangular cut-out (Fig. 3)

14. Insert the safety shield circular cut-out
on the control part of the 3-way valve
actuator (see Fig. 3).

15. Insert the subassembly on the brass
part of the 3-way valve and secure
it with the clip which is part of the
interconnection kit (Fig. 1, position 7).

16. Insert the other end of the cable with the
smaller connector to one of the unused
cable glands from underneath the boiler
(you must select a cable gland), and
connect it to the newly installed control
board of the actuator-controlled 3-way
valve. (Fig. 2, position c).

17. Take out the cable harness form the interconnection kit (Fig. 1, position 2) and connect
the tank thermostat (Fig, 1, position 9) and the newly installed control board of the
actuator-controlled 3-way valve to the boiler connection terminal box.

18. Replace the boiler front cover.

19. Insert the distance ring (Fig. 1, position 8) into the tank thermostat and secure it with a
self-cutting screw (Fig. 4).

20. Insert the thermostat capillary into the tank casing and push it in until it touches the
installed distance ring.

fig. 3

fig. 4

22

EN

Wiring diagram

Turning the boiler – tank suite on

• Open the heating system shutting valves (boiler and tank).

• By turning on the boiler top-up valve, increase the heating system water pressure to the
recommended value (1.2 – 1.6 bar).

• Open the tank hot water shutting valves and then open a hot water tap. Wait until a con­tinuous stream of water flows out of the tap and then turn the tap off.

• Turn the boiler on and set the temperature on the operation thermostat to the maximum
value (85˚C).
Important: The hot water tank heating time increases with the decreasing heating water
temperature.

• Always set the temperature on the tank operation thermostat by about 10 ˚C lower than
the required temperature.

• Check if the whole system (boiler, tank and entire interconnection) functions correctly.

23

EN

Functional electrical diagram of Ray 6K – 24K and B 120 S tank suite

TS - 0.8 bar pressure sensor
HT - 100˚C emergency thermostat
PT - operation thermostat, max. 85˚C
PR1, PR2 - terminals for connecting a room control unit (230V/0.1A)
HDO - terminal for connecting HDO
S-HDO - contactor

24

EN

Schematic diagram of hydraulic interconnection
