Panther
Руководство по
эксплуатации
30 KTV v.19
25 KTV v.19
25 KOV v.19
25 (12) KTO v.19
25 (12) KOO v.19
Настенный газовый котел
Полезная мощность
10,4 - 29,6 (3,4 - 12,6) кВт
Подготовка ГВС проточным способом
(бойлер ГВС косвенного нагрева)
RU
version
СОДЕРЖАНИЕ
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ РУКОВОДСТВО
Введение1 ................................................................................................... 3
Руководство пользователя по эксплуатации1.1 ................................ 3
Запуск оборудования2 ............................................................................... 3
Описание оборудования2.1 ................................................................ 3
Запуск оборудования2.2 ...................................................................... 6
Отключение оборудования2.3 ............................................................ 6
Документация к изделию3 ......................................................................... 6
Хранение документации3.1 ................................................................. 6
Разъяснение символов3.2 ................................................................... 6
Инструкции по технике безопасности4 ..................................................... 7
Что предпринять в случае, если почувствуете запах газа?4.1 ......... 7
Меры по технике безопасност4.2 ....................................................... 7
Гарантия / Ответственность5 ..................................................................... 8
Гарантийные условия5.1 ..................................................................... 8
Применение оборудования / ответственность изготовителя5.2 ...... 8
Утилизация6 ................................................................................................ 8
Комплект поставки котла7 ......................................................................... 9
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕM
Применение оборудования 8 ................................................................... 10
Описание8.1 ....................................................................................... 10
Включение / Выключение8.2 ............................................................. 10
Пользовательская настройка 8.3 ...................................................... 10
Регулирование работы котла 8.4 .......................................................11
Присоединительные размеры котла 8.5 .......................................... 13
Присоединие котла к системам8.6
отопления, ГВС и газоснабжения ............................................... 14
Рабочее давление в системе отопления 8.7 ................................... 15
Подпитка системы отопления 8.8 ..................................................... 15
Слив воды из котла 8.9 ...................................................................... 15
Расширительный бак 8.10 ................................................................... 15
Предохранительный клапан 8.11 ....................................................... 16
Подключение газа 8.12 ........................................................................ 16

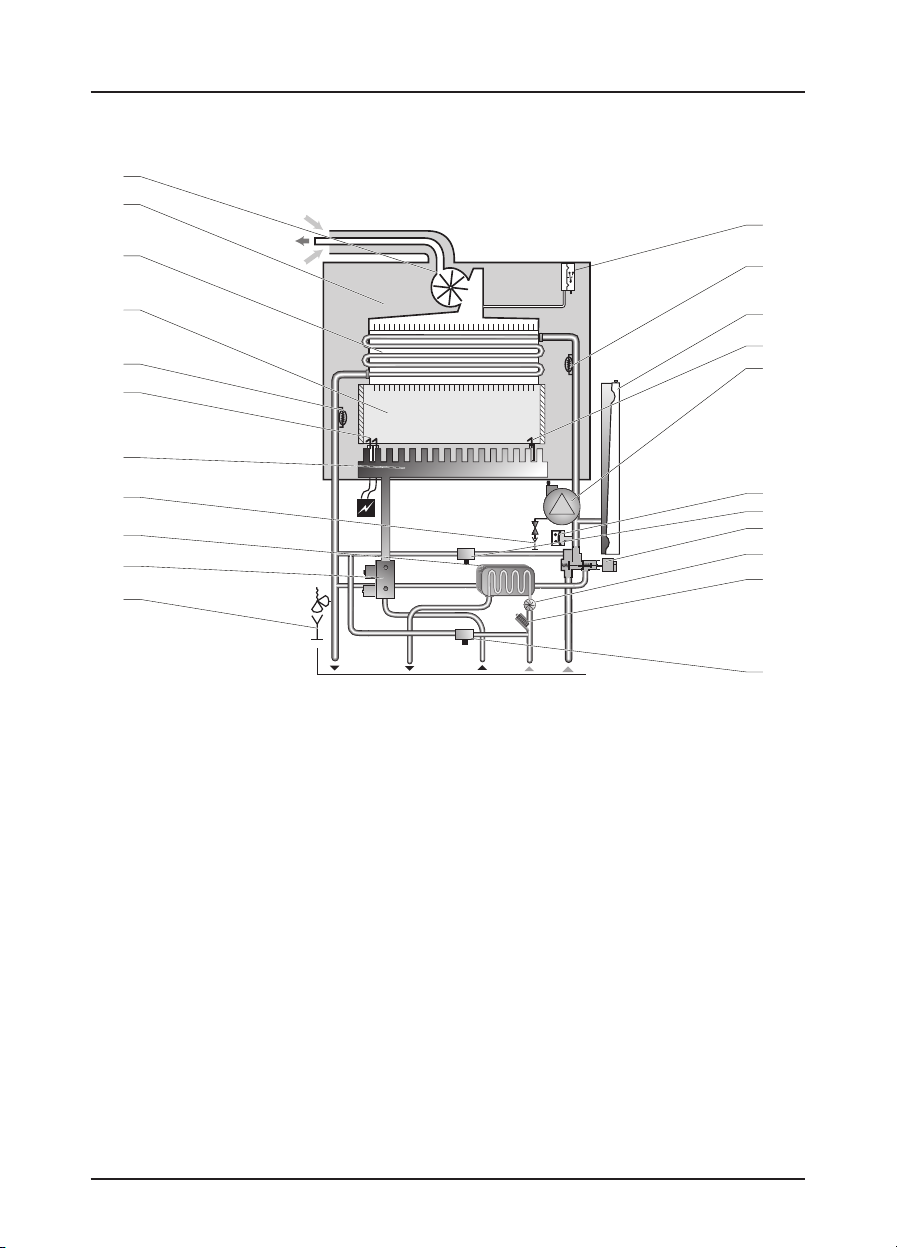

Функциональная схема котла 25 KOV8.13 ......................................... 17
Функциональная схема котла 30 KTV и 25 KTV8.14 ......................... 18
Функциональная схема котла 25 (12) KOO8.15 ................................. 19
- 1 -
СОДЕРЖАНИЕ
Функциональная схема котла (12) KTO8.16 ...................................... 20
Подача воздуха и отвод продуктов сгорания 8.17 ............................. 21
Электрическое подключение котла 8.18 ............................................ 27

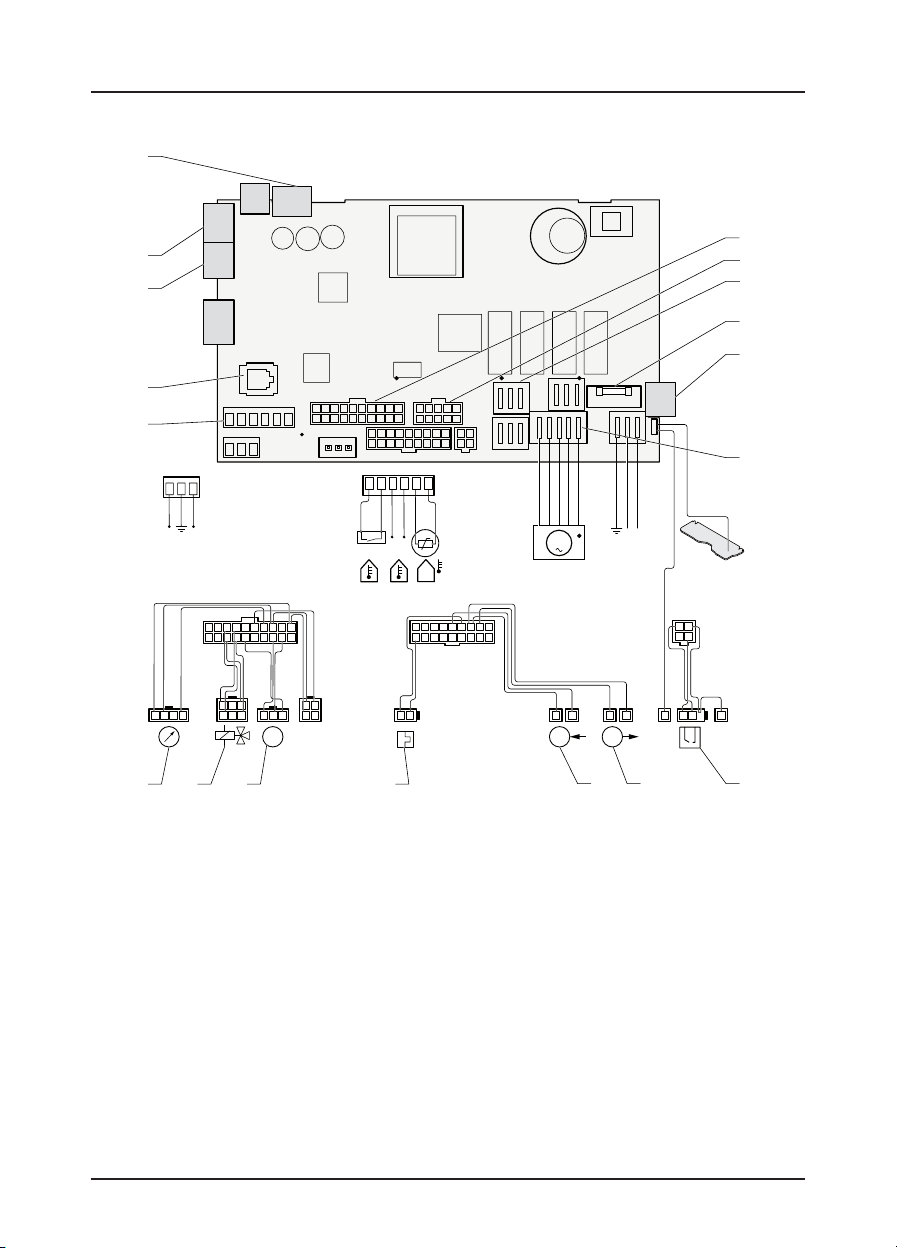

Электрическая схема котла8.19 ......................................................... 28
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Идентификация и устранение неисправностей 9 .................................. 29
Техническое обслуживание и уход за оборудованием10 ........................ 31
Чистка 10.1 ........................................................................................... 31
Регулярное техническое обслуживание 10.2 ..................................... 31
Запасные части10.3 ............................................................................. 31
Меры по технике безопасности11 ............................................................. 31
Переналадка на другой вид топлива12 .................................................... 32

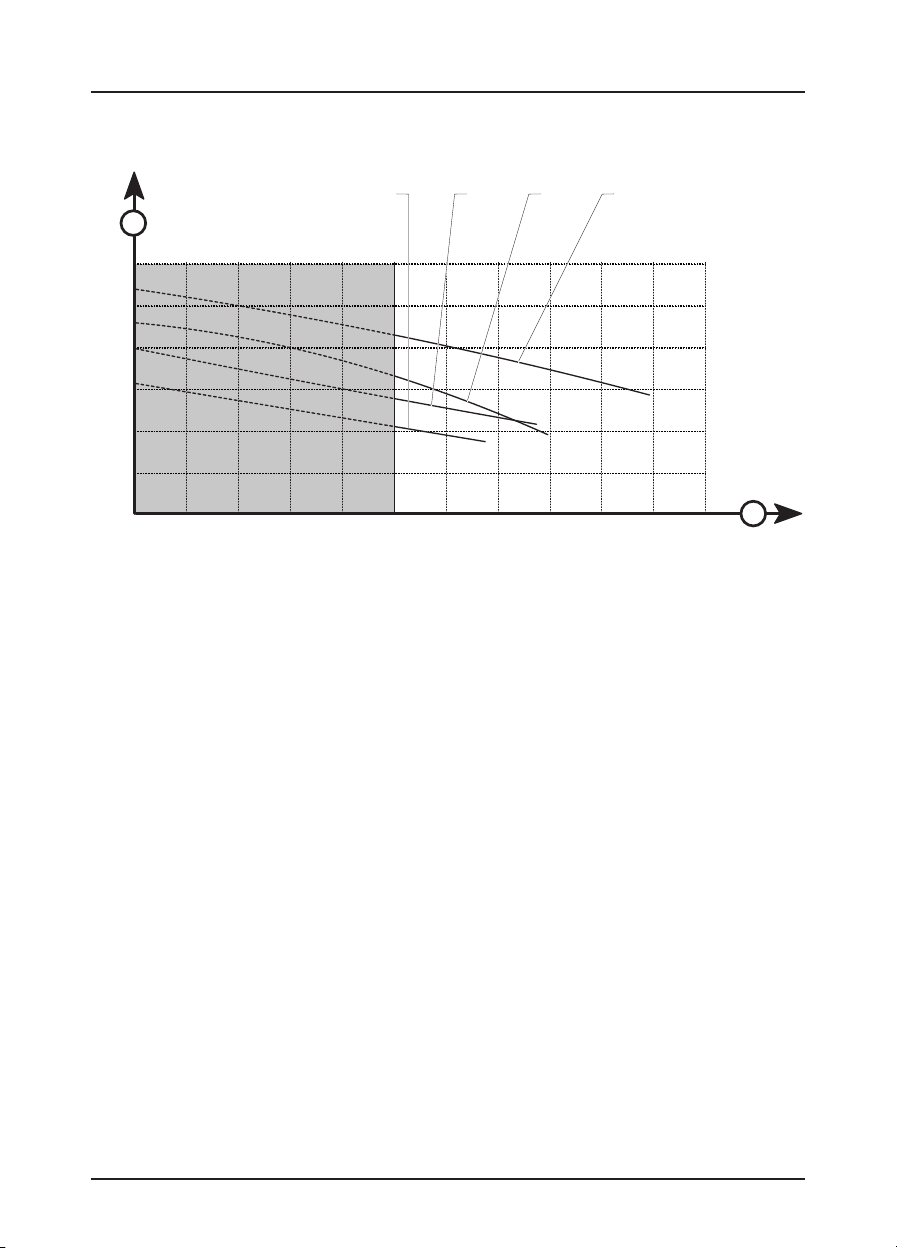

Характеристика насоса 13 ......................................................................... 33
Tехнические параметры14 ......................................................................... 34
- 2 -
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ РУКОВОДСТВО
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ
РУКОВОДСТВО
Введение1
Данное руководство входит в комплект
поставки котла PANTHER и после его
установки и ввода в эксплуатацию,
в соответствии с действующим
законодательством, должно быть передано
пользователю.
Внимательно изучите данное руководство,
чтобы избежать проблем при установке,
эксплуатации и техническом обслуживании
оборудования. В случае возникновения
повреждений, вызванных несоблюдением
инструкций, приведенных в настоящем
руководстве, изготовитель не несет за них
никакой ответственности.
3
reset
Руководство пользователя по 1.1
эксплуатации
Мы подготовили для Вас настоящее
руководство по эксплуатации, чтобы
Вы смогли воспользоваться всеми
преимуществами отопительного котла
PANTHER.
Все инструкции и рекомендации в
настоящем руководстве составлены с
учетом того, что оборудование было
установлено и введено в эксплуатацию
только аттестованным фирмой Protherm
специалистом специализированной
организации.
Внимательно изучите разделы
i
«Меры безопасности» и
«Гарантийные условия»,
в которых приводится
информация, необходимая
для обеспечения вашей
безопасности.
4
2
+
–
1
1 Кнопки регулировки температуры
горячей воды
2 Кнопка RESET
3 Дисплей
4 Главный выключатель
5 Кнопки регулировки температуры
отопления
6 Кнопка MODE
0020096579_00 01/10
Panther
+
–
mode
Запуск котла2
Описание оборудования2.1
Котлы серии PANTHER предназначены
для использования в закрытых системах
отопления с принудительной циркуляцией
теплоносителя и приготовления ГВС.
Для ввода котла в эксплуатацию, а
также для осуществления гарантийного
и послегарантийного обслуживания
предназначена сеть специализированных
сервисных организаций, уполномоченных
фирмой Protherm на работу с данным
оборудованием.
5
6
- 3 -
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ РУКОВОДСТВО
Котел вместе с сопутствующим
оборудованием должен быть установлен
и использован в соответствии с проектной
документацией, соответствующими
действующими законами и техническими
нормами, а также инструкциями
изготовителя.
Котел должен быть установлен только в
специально предназначенных для этого
помещениях.
Ввод котла в эксплуатацию после его
установки может проводить только
аттестованный фирмой Protherm специалист
специализированной организации
Котел соответствует требованиям
стандартов и нормативных документов,
действующих на территории Российской
Федерации, что подтверждается
Сертификатом Соответствия, выданным
уполномоченным органом, Разрешением
на применение от Федеральной службы
по экологическому, технологическому и
атомному надзору.
В случае возникновения каких-либо
неисправностей обращайтесь только
в специализированную сервисную
организацию – непрофессиональное
вмешательство может повлиять на гарантию
оборудования.
Сотрудник сервисной организации, вводящий
котел в эксплуатацию, обязан ознакомить
пользователя с техникой безопасности
при обслуживании оборудования и
управлением работой котла; операциями,
которые пользователь имеет право
производить самостоятельно и операциями,
проводить которые имеет право только
квалифицированный специалист сервисной
организации. Если указанная сервисная
организация является одновременно и
поставщиком котла, она обязана обеспечить
сохранность оригинальной упаковки котла на
случай его возможной транспортировки.
Проверьте целостность и комплектность
поставки.
Убедитесь, что поставленный вам тип котла
по своим входным параметрам (указаны
на заводском шильдике), подходит для
.
работы в данном регионе. Под входными
параметрами понимают: давление газа,
напряжение электрической сети и т.д.
При управлении работой котла и
его обслуживании руководствуйтесь
соответствующими разделами из данной
инструкции.
Не устраняйте и не повреждайте надписи на
котле.
Запрещается вмешательство во внутреннее
устройство котла и произведение в нем
каких-либо изменений.
В случае длительной остановки котла
рекомендуется опорожнить его, закрыть
подачу газа и отключить от электрической
сети. Данная рекомендация дается с учетом
общих условий, приведенных в настоящем
руководстве.
Утилизация котла или отдельных его
частей по истечении срока годности
должна производиться в соответствии с
требованиями экологических служб.
Производитель не несет ответственности
и не предоставляет гарантию на
неисправности, возникшие в следствие
невыполнения:
требований, перечисленных в настоящем •
руководстве
норм и правил, требований стандартов, •
соответствующих законам РФ
•
условий, перечисленных в паспорте
изделия
В случае, если котел был куплен и
установлен одной и той же компанией,
данная компания обязана передать
пользователю всю сопроводительную
документацию по котлу (руководство
по эксплуатации, паспорт изделия и
разрешительные документы). На случай
возможной транспортировки котла его
оригинальную упаковку необходимо
сохранять до тех пор, пока котел не будет
введен в эксплуатацию.
- 4 -
0020096579_00 01/10
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ РУКОВОДСТВО
При проектировании, монтаже и
эксплуатации необходимо руководствоваться
следующими документами, имеющими
законодательную силу на территории РФ:
СНиПы по отоплению, вентиляции и кондиционированию
Нормы по газоснабжению -
Нормативные требования по пожарной безопасности
в области отвода продуктов сгорания и подвода воздуха следует
руководствоваться и фирменным
материалом – «Каталог коаксиальных
и раздельных дымоходов»,
предназначенного
камерой сгорания (котлы KTO, KTV).
ПУЭ/ПТЭ электроустановок потребителей; -
Кроме соблюдения требований,
содержащихся в вышеуказанных
документах, при эксплуатации котла
необходимо соблюдать требования
настоящего руководства и сопроводительной
документации к котлу, предоставляемой
изготовителем. Необходимо исключить
возможное вмешательство в работу котла
детей, лиц, находящихся под воздействием
наркотических или алкогольных средств,
недееспособных лиц и т.д.
На практике могут возникнуть ситуации,
когда необходимо:
отключить котел от электрической •
сети и принять меры для исключения
возможности несанкционированной
подачи напряжения на котел при
выполнении следующих операций:
при ремонте и техническом обслуживании котла;
при обслуживании дымохода и воздуховода;
при проведении газоопасных работ; -
при ремонте и обслуживании системы отопления и ГВС;
для котлов с закрытой
При появлении запаха газа в помещении, где
установлен
не включать и не выключать электрические приборы и освещение
помещения;
не курить и не пользоваться открытым огнем в помещении;
не пользоваться телефоном в помещении;
закрыть запорный кран на подводящем газопроводе;
проветрить помещение; -
оповестить о запахе газа аварийную газовую службу и Вашу
организацию;
при сливе теплоносителя из котла •
убедитесь, температура теплоносителя
низкая, иначе существует вероятность
получить ожог;
регулярно проверяйте давление в •
системе отопления. Запрещается
эксплуатировать котел, если система
отопления разморожена или обнаружены
утечки теплоносителя из системы
отопления;
•
при прекращении подачи газа необходимо
выключить котел, закрыть подачу газа
и обратиться в газовую службу или
сервисную организацию.
Минимальное рабочее пространство,
которое необходимо оставлять свободным
вблизи котла, должно быть таким, чтобы
можно было свободно и безопасно
производить ремонтные работы и сервисное
обслуживание (рекомендуется оставлять
минимально 300 мм над и под котлом, 10
мм с боковой стороны и минимально 600 мм
перед котлом).
Котел PANTHER предназначен для для
использования в качестве теплогенератора
теплоты в закрытых системах отопления с
принудительной циркуляцией теплоносителя
- воды и приготовления горячей
хозяйственной воды.
котел, необходимо соблюдать:
сервисную
0020096579_00 01/10
- 5 -
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ РУКОВОДСТВО
Настенный газовый котел с открытой камерой сгорания
Модели KOV и KOO должны быть
подключены к дымоходу с естественным
отводом продуктов сгорания. Котлы
оснащены предохранительным устройством
контроля отвода отходящих газов.

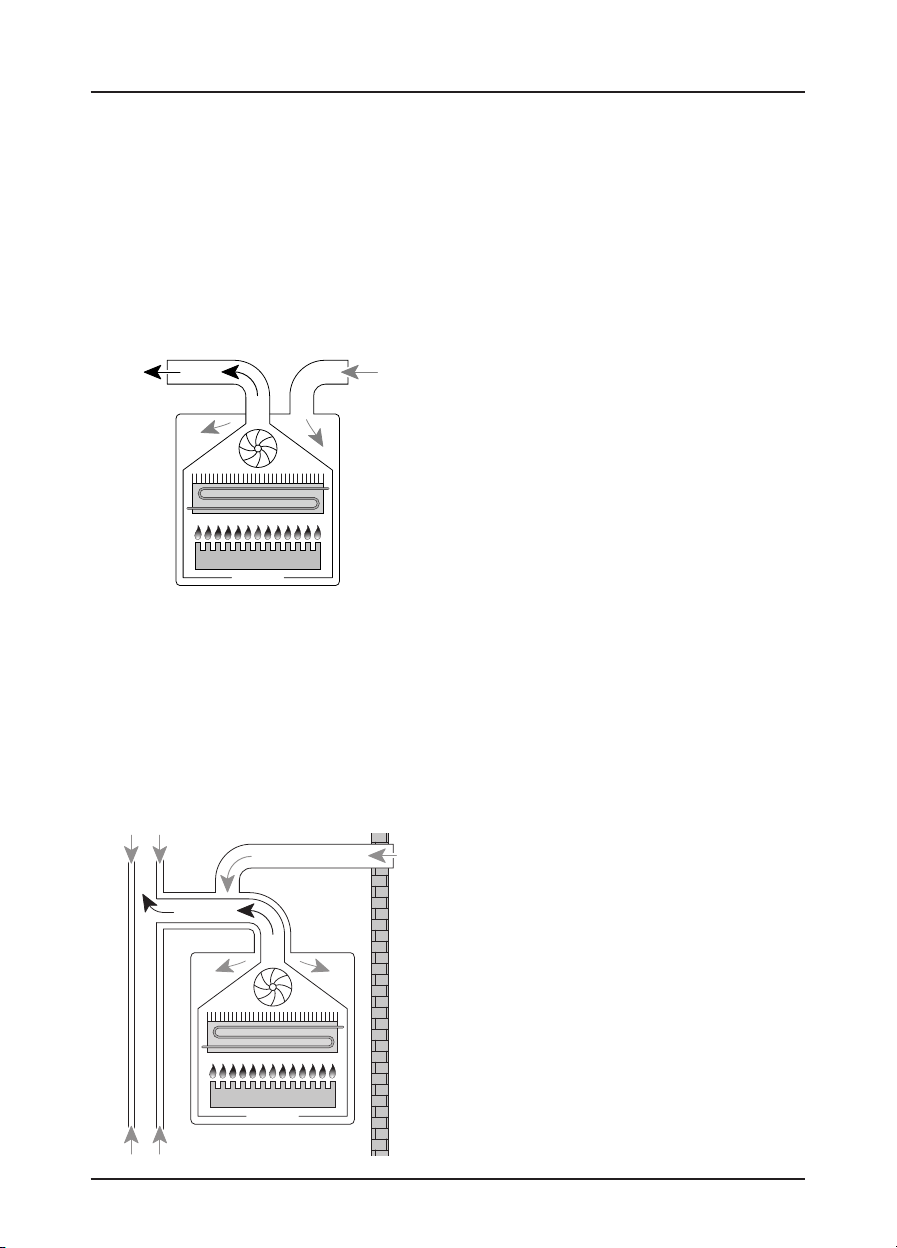

Настенный газовый котел с закрытой камерой сгорания
Котлы типа KTV и KTO представляют собой
газовое оборудование, оснащенное системой
для принудительного отвода продуктов
сгорания в дымоход. Реле давления газовоздушного тракта, встроенное в котел,
контролирует поток отходящих газов и в
случае отказа вентилятора или засорения
дымохода работа котла будет остановлена.
Благодаря наличию подобной системы для
установки котлов не требуется специального
помещения. (если иного не требуют местные
нормы и правила).
Ввод котла в эксплуатацию после его
установки может проводить только
аттестованный фирмой Protherm специалист
специализированной организации.
Последний несет ответственность за
правильность установки котла, а также
за ввод в эксплуатацию оборудования
в соответствии с действующим
законодательством.
В случае возникновения каких-либо
неисправностей обращайтесь только
в специализированную сервисную
организацию – непрофессиональное
вмешательство может повлиять на гарантию
оборудования.
Компанией PROTHERM были разработаны
специальные аксессуары, которое помогут
вам эксплуатировать ваше оборудование
более эффективно.
Запуск оборудования2.2
Перед запуском котла в эксплуатацию
необходимо убедиться в том, что
котел подключен к электрической сети -
все вентили, находящиеся в нижней части котла (подсоединения к системе
отопления, ГВС, газопроводу), открыты
давление теплоносителя в системе отопления находится в рекомендованном
диапазоне от 1 до 2 баров
Выключение оборудования2.3
Выключите главный выключатель.
В случае остановки котла на длительное
время необходимо закрыть все
находящиеся в
(подсоединения к системе отопления, ГВС,
газопроводу). Отключение котла должно
производиться с учетом температуры
окружающей среды, характерной для
данного времени года. В случае угрозы
замерзания необходимо слить воду из котла,
системы отопитения и системы горячего
водоснабжения.
нижней части котла вентили
:
Документация к изделию3
Хранение документации3.1
В целях возможного использования в •
будущем настоящее руководство должно
храниться в непосредственной близости
от оборудования. Если вы планируете
переезжать, то руководство необходимо
оставить вблизи котла, чтобы в случае
необходимости новые владельцы дома
могли им воспользоваться.
Для безопасной и эффективной •
эксплуатации Вашего оборудования
необходимо внимательно изучить
содержащиеся в настоящем руководстве
указания и тщательно их придерживаться.
Ввод котла в эксплуатацию после его
установки может проводить только
аттестованный фирмой Protherm специалист
специализированной организации!
- 6 -
Компания не несет никакой ответственности
за ущерб, нанесенный оборудованию
вследствие несоблюдения приведенных в
настоящем руководстве требований.
0020096579_00 01/10
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ РУКОВОДСТВО
Разъяснение символов3.2
ПРЕДУПРЕЖДЕНИЕ:
a
e
b
i
Опасность получения трамв.
ПРЕДУПРЕЖДЕНИЕ:
Опасность поражения
электрическим током.
ВНИМАНИЕ: Опасность
повреждения оборудования
или его периферийных
частей.
ВАЖНОЕ: Полезная
информация.
Указания по технике безопасности4
Что предпринять в случае, если 4.1
вдруг почувствуете запах газа?
При появлении запаха газа в помещении, где
установлен котел, необходимо соблюдать
следующие меры безопасности:
не ищите места утечки газа с помощью открытого огня.
Никогда не манипулируйте с
•
предохранительными устройствами
•
В целях обеспечения безопасности
эксплуатации приобретенного Вами
оборудования не вмешивайтесь
в его внутреннее устройство и не
вносите изменений в окружающее его
пространство.
Запрещается вмешательство во •
внутреннее устройство котла и внесение
в его конструкцию каких-либо изменений.
Никогда не выполняйте работы по •
уходу или ремонту оборудования
самостоятельно. Подобные операции с
оборудованием могут выполнять только
квалифицированные специалисты.
Необходимо исключить возможное •
вмешательство в работу котла детей и
недееспособных лиц.
Запрещается помещать в дымоход •
предметы, препятствующие прохождению
продуктов сгорания.
Все работы по ремонту системы отпления
должны выполняться квалифицированным
специалистом специализированного
предприятия.
не манипулируйте с электрическими выключателями, телефоном или какимлибо иными предметами, в которых бы
мог возникнуть электрический разряд.
немедленно откройте все окна и двери, чтобы проветрить помещение.
закройте запорный кран на подводящем газопроводе.
предупредите о возникшей проблеме всех находящихся в здании лиц.
вызовите аварийную газовую службу. -
Меры по технике безопасности4.2
В целях обеспечения безопасности
необходимо соблюдать следующие
инструкции и правила по технике
безопасности
0020096579_00 01/10
:
Предохраняйте оборудование от •
воздействия повышенной влажности.
Не используйте и не храните •
взрывоопасные или горючие вещества
(например, бензин, различные аэрозоли,
растворители, чистящие средства на базе
хлора, лакокрасочные материалы, клея
и т.п.) в помещении, где находится котел.
При определенных условиях указанные
вещества могут вызывать коррозию.
Не прикасайтесь к нагретым частям •
оборудования, как, например, дымоход,
гидравлические соединения и т.п.,
поскольку поверхности указанных
компонентов могут быть горячими.
Прикосновение к данным поверхностям
может вызвать ожоги.
•
При использовании ГВС будьте
внимательны: температура воды
- 7 -
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ РУКОВОДСТВО
может быть очень горячей и существует
вероятность получить ожог;
Котел содержит металлические части
(компоненты), поэтому при манипулировании
с ними и, главное, при чистке будьте
предельно внимательны.
•
Регулярно проверяйте давление в
системе отопления. Запрещается
эксплуатировать котел, если система
отопления разморожена или обнаружены
утечки теплоносителя из системы
отопления;
Запрещается класть на оборудование •
какие-либо предметы.
Гарантия / Ответственность5
Гарантийные условия5.1
Гарантия на газовый котел PROTHERM
Panther предоставляется в соответствии с
Паспортом изделия и прочими условиями,
приведенными в Руководстве по
обслуживанию и Руководстве по монтажу.
Эксплуатация оборудования / 5.2
ответственность изготовителя
Вышеприведенная гарантия действует в
случае, если:
Ввод котла в эксплуатацию после его установки был проведен только
аттестованным фирмой Protherm
специалистом специализированной
организации
оборудование используется в домашнем хозяйстве в соответствиями
с инструкциями изготовителя по его
эксплуатации и уходу.
.
Изготовитель не несет
ответственности за любой ущерб,
вызванный в результате:
каких-либо повреждениями вследствие неправильной или неосновательной
установки, недостаточного или
ненадлежащего ухода и обслуживания
или неправильной настройки параметров
газа или воды.
каких-либо повреждений инженерных систем, к которым подключено данное
оборудование.
каких-либо повреждений , вызванных размораживанием котла и системы
отопления
каких-либо повреждений или неправильной настройки в результате
изменения параметров газа, воды,
электрического напряжения.
Для получения более подробной •
информации внимательно прочтите
раздел «Гарантийные условия».
Данное оборудование может
a
быть установлено только
в странах, указанных на
заводском щитке.
никакой
Утилизация6
Большинство компонентов данного
оборудования изготовлено из
рециклируемых материалов.
Упаковка, в которой было поставлено
оборудование, должна быть утилизирована
соответствующим способом.
сервисное обслуживание, уход, ремонт, демонтаж или операции с оборудованием
в гарантийный период осуществляются
квалифицированным специалистом.
pемонт или замена компонентов оборудования в течении гарантийного
периода не вызовет продление срока
гарантии
- 8 -
0020096579_00 01/10
ВНИМАТЕЛЬНО ИЗУЧИТЕ ДАННОЕ РУКОВОДСТВО
Объём поставки котла7
3
2
1
6
7
Объём поставки
1 - котел
2 - кронштейн для крепления
3 - дроссельная шайба газохода (только
для 30 KTV, 25 KTV, 25 KTO, 12 KTO)
4 - прокладки
5 - монтажный шаблон
6 - рукоятка заливочного крана
7 - насадка на сливной клапан
8 - руководство по эксплуатации
9 - Паспорт изделия
10 - список сервисных организаций
4
5
10
9
8
0020096579_00 01/10
- 9 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
ПРАВИЛА ПОЛЬЗОВАНИЯ
ОБОРУДОВАНИЕМ
Эксплуатация оборудования8
Описание8.1
Включение / Выключение8.2
Котел включается и выключается с помощью
главного выключателя, расположенного на
панели управления котлом.
Индикация на дисплее8.2.1
После включения на дисплее котла
отобразится его текущее состояние:
если котел находится в режиме ожидания -
(не происходит нагрев отопления и
горячей воды), то на дисплее, с помощью
соответствующих пиктограмм ( и
), отображается актуальное значение
температуры отопления, установленное
значение температуры горячей воды и
актуальное значение давления воды в
системе отопления.
при работе котла в режиме отопления на дисплее в правом верхнем углу появится
символ
и отобразится текущее значение
температуры отопления, а также
значение давления в системе отопления
и установленная температура горячей
воды
при работе котла в режиме ГВС на дисплее в правом верхнем углу появится
символ
системе отопления, текущее значение
температуры отопления, а также
отобразится установленная температура
горячей воды
при падении давления теплоносителя в системе отопления ниже значения 0,5
бара на дисплее появится мигающий
символ
воды в системе отопления, вместе с
актуальным значением давления. В этом
случае необходимо поднять давление
в системе путем добавления воды в
систему. Как только давление в системе
отопления достигнет 0,5 бара, значение
, начнет мигать символ
, начнет мигать символ
, отобразится значение давления в
, обозначающий недостаток
давления перестанет мигать, а символ
недостатка воды в системе отопления
исчезнет.
в случае повышения давления воды в системе отопления свыше 2,4 бара
на дисплее начнет мигать актуальное
значение давления в системе. В данном
случае необходимо снизить давление
воды в системе отопления посредством
ее слива из системы. Как только давление
в системе отопления упадет ниже
уровня 2,4 бара, на дисплее отобразятся
параметры актуального состояния котла.
Пользовательская настройка8.3
8.3.1
Котел PANTHER может работать в
различных режимах:
Выбор режима отопления
режим отопления – нажмите кнопку MODE один раз, на дисплее отобразятся
актуальное значение давления в системе
отопления и актуальное значение
температуры отопления вместе с
символом
пользователем температура горячей
воды на дисплее не отображается),
в данном режиме котел нагревает
только отопление, нагрев горячей воды
отключен.
режим «ЛЕТО» – нажмите кнопку MODE два раза, на дисплее появятся
значения установленной температуры
горячей воды вместе с символом
актуальное значение давления в системе
отопления (при этом актуальное значение
температуры отопления на дисплее не
отображается), в данном режиме котел
осуществляет только на нагрев горячей
воды, нагрев отопления отключен
режим «ОТПУСК» – нажмите кнопку MODE три раза, на дисплее отобразится
актуальное значение давления воды
в системе отопления (изображение
актуальной температуры
установленной температуры горячей воды
вместе с соответствующими символами
отсутствует). При выборе данной функции
режимы горячей воды и отопления не
активны, но все защитные функции котла
остаются включенными.
(при этом установленная
отопления и
и
- 10 -
0020096579_00 01/10
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Регулировка температуры 8.3.2
горячей воды
Регулировка температуры горячей воды
осуществляется с помощью кнопок «+» или
«-» (символ
значение температуры горячей воды начнет
мигать. С помощью кнопок «+» или «-»
выберите желаемое значение температуры
горячей воды (диапазон настройки 38 - 60 °C
с шагом в один градус).
Установка температуры отопления
осуществляется с помощью кнопок «+» или
«-» (символ
значение температуры отопления начнет
мигать. С помощью кнопок «+» или «-»
выберите желаемое значение температуры
отопления (диапазон настройки 38 - 85 °C с
шагом в один градус).
Регулирование работы котла8.4
В этом режиме котёл поддерживает
установленную температуру воды в системе
отопления. Комнатный регулятор не
подключён, клеммы для его
должны быть перемкнуты (заводская
установка).
Порядок настройки:
Включите главный выключатель -
Установите требуемую температуру отопления на панели управления
В случае использования комнатного
регулятора на панели управления котлом
необходимо установить такую максимальную
температуру отопления, которая способна
покрыть потери тепла объектом даже
при низкой наружной температуре.
этом случае комнатный регулятор будет
), изображенное на дисплее
Регулировка температуры 8.3.3
отопления
), изображенное на дисплее
Эксплуатация котла без 8.4.1
комнатного регулятора
подключения
Эксплуатация котла с комнатным 8.4.2
регулятором
В
управлять нагревом системы отопления
только в выбранном вами диапазоне.
Примечание: В помещении, где находится
комнатный регулятор, на батареях
отопления не должно быть термостатических
клапанов.
Предупреждение: Изготовитель не
несет никакой ответственности за ущерб,
нанесенный вследствие неправильной
настройки котла или комнатного регулятора.
Эксплуатация котла с 8.4.3
двухпозиционным
регулятором (ВКЛ/ВЫКЛ)
В данном режиме котел поддерживает
установленную температуру отопления.
Работа котла прерывается (включен/
выключен) в зависимости от внутренней
температуры в помещении, в котором
находится комнатный регулятор.
Эксплуатация котла с комнатным 8.4.4
регулятором непрерывного
регулирования
Комнатный регулятор плавно регулирует
мощность котла для поддержания
установленной температуры помещения
в зависимости от
помещении.
Эксплуатация котла в режиме 8.4.5
эквитермического регулирования
Котел регулирует температуру отопления
в зависимости от изменений наружной
температуры. Для использования данного
способа регулирования необходимо
подключить регулятор со встроенной
функцией эквитермического регулирования
(Protherm Thermolink B, Thermolink P), а
также датчик наружной температуры.
Предупреждение: Настройка
максимальной температуры отопления
на панели управления котлом может
ограничить эффективность
с эквитермическим регулятором. Отдавая
команду котлу на нагрев отопления,
регулятор не может превысить значение
температуры воздуха в
комнатным
работы котла
0020096579_00 01/10
- 11 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
температуры теплоносителя, установленное
пользователем на панели управления котлом
. Надлежащая настройка температуры
отопления на панели управления является
единственным способом защиты от
превышения максимально допустимой
температуры теплоносителя, поступающего
в систему отопления (систему «теплых
полов»). Несмотря на это, рекомендуем
установить в системе отопления
дополнительную предохранительную
арматуру, которая поможет избежать
нежелательного превышения температуры.
Предупреждение:
комнатного регулятора и датчика наружной
температуры может проводить только
аттестованный фирмой Protherm специалист
специализированной организации.
Подключение
- 12 -
0020096579_00 01/10
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Присоединительные размеры котла8.5
Panther 25 (12) KOO, 25 KOV8.5.2
Panther 30 KTV8.5.1
179
Ø46
230
225
205
Ø125
742
807
410
311
Panther 25 KTV, 25 KTO8.5.3
450
110
360
116
65
94
65
Ø41
184
205
27
208
181
0020096579_00 01/10
742
217
410
311
- 13 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Присоединие котла к системам 8.6
отопления, ГВС и газоснабжения
Присоединительные патрубки котла не
должны подвергаться нагрузке со стороны
труб системы отопления, системы горячего
водоснабжения или газоснабжения. Данное
условие предполагает точное соблюдение
размеров окончаний всех подсоединяемых
труб, как по высоте, так и по расстоянию
от стены и взаимному расположению
отдельных вводов и выводов
друг к другу.
160
26
134
82
65
116
65
82
по отношению
742
205
Подключение котла к системе отопления
рекомендуется выполнять таким образом,
чтобы в случае необходимости ремонта
Panther 12 KTO8.5.4
Ø36
(Ø43)
котла теплоноситель можно было слить
только из него.
Для облегчения присоединения котла к
системе отопления в труднодоступных
местах возможно использовать гибкие
присоединительные трубы, специально
предназначенных для подобных целей.
158
175
Гибкие присоединительные трубы
иметь минимальную длину и защищены от
механической нагрузки. В случае износа их
должны
необходимо заменить на новые.
Примечание: Изготовитель рекомендует
установить на входе в котел дополнительный
фильтр хозяйственной воды.
410
311
- 14 -
0020096579_00 01/10
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Рабочее давление в системе 8.7
отопления
Для безупречной работы котла необходимо,
чтобы в системе отопления поддерживалось
определенное давление теплоносителя
(не менее 1 бар, что соответствует
гидростатической высоте 10 -метрового
водяного столба). Давление рекомендуется
поддерживать в диапазоне от 1,2 до 2 баров.
Подпитка системы отопления8.8
Подпитка воды в систему отопления
(но только в небольших количествах)
производится
установленного на котле.
При подпитке системы отопления
необходимо соблюдать следующие
требования:
Давление в системе ХВС, должно быть обязательно выше давления воды в
системе отопления
Подпитка воды в котел производится исключительно в охлажденном состоянии
(температура теплоносителя в котле не
должна превышать 30°C),
Рекомендованное значение давления воды в котле в холодном состоянии (до 30
°C) должно находиться в диапазоне от 1
до 2 бар.
Проверить настройку расширительного бака и в случае необходимости
скорректировать ее.
Сливной клапан предназначен, прежде
всего, для снижения давления воды в котле
в случае его ремонта. Слить воду из котла
через сливной
Для заполнения и слива теплоносителя
из системы отопления и котла следует
установить в системе отопления
дополнительные вентили.
Слив и заполнение системы отопления,
а также прочие сопроводительные
с помощью вентиля подпитки,
Слив воды из котла8.9
клапан можно лишь частично.
операции (удаление воздуха, настройка
расширительного бака) не являются
предметом гарантийного обслуживания
котла.
В случае существования угрозы замерзания
теплоносителя в котле и
водоснабжения необходимо принять меры
по ее полному устранению.
Примечание: Сливной клапан расположен с
правой стороны котла возле насоса.
Расширительный бак8.10
Перед заполнением системы
отопления водой проверьте давление в
расширительном баке. Начальное давление
в расширительном баке должно быть на
0,2 бара выше, чем статическая высота
водяного столба в системе отопления.
Заполните систему отопления водой.
Давление наполнения должно быть на
0,2 - 0,3 бара выше, чем давление в
расширительном баке. Давление воды
при заполнении системы отопления
контролируется по манометру.
Окончательное значение давления
проверяется в холодном состоянии системы
отопления и после удаления воздуха из
системы.
Ниппель для регулирования давления
расширительного бака находится с правой
стороны.
Предупреждение: Проверьте, соответствует
ли объем расширительного бака объему
системе горячего
0020096579_00 01/10
- 15 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
воды в системе отопления (см. Проектную
документацию по установке).
Предохранительный клапан8.11
Предохранительный клапан находится
слева, на расположенной в нижней части
котла гидравлической группе. Из выхода
предохранительного клапана может вытекать
вода (в случае превышения максимального
давления в системе отопления) или
выходить пар. Поэтому на выходе
предохранительного клапана рекомендуется
организовать слив, который необходимо
подсоединить к системе канализации
данного объекта.
Предупреждение: Место подключения
газа к котлу рекомендуется уплотнять
посредством затяжения накидной гайки,
одетой на торец патрубка
подложив под нее соответствующую
прокладку (см. Комплект поставки котла).
После завершения
a
работ по подводу газа
к котлу необходимо
тщательно проверить
газонепроницаемость
(герметичность)
выполненного соединения.
газового клапана,
Предупреждение: Запрещается
манипулировать с предохранительным
клапаном во время работы котла. Кроме
того, не разрешается использовать
предохранительный клапан для слива
воды из котла или системы отопления.
На неисправности клапана, вызванные
засорением шлаком из системы отопления,
гарантия не распространяется.
Подключение газа8.12
Конструкция котлов серии PANTHER
рассчитана на работу на природном
газе с номинальным давлением
распределительной сети 2 кПа, для которого
чаще всего приводится значение удельной
теплоты сгорания от 9 до 10 кВтчас/м3.
Внутренняя газораспределительная сеть и
газовый счетчик должны быть рассчитаны с
учетом использования пользователем иных
видов газовых приборов.
в
- 16 -
0020096579_00 01/10
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ

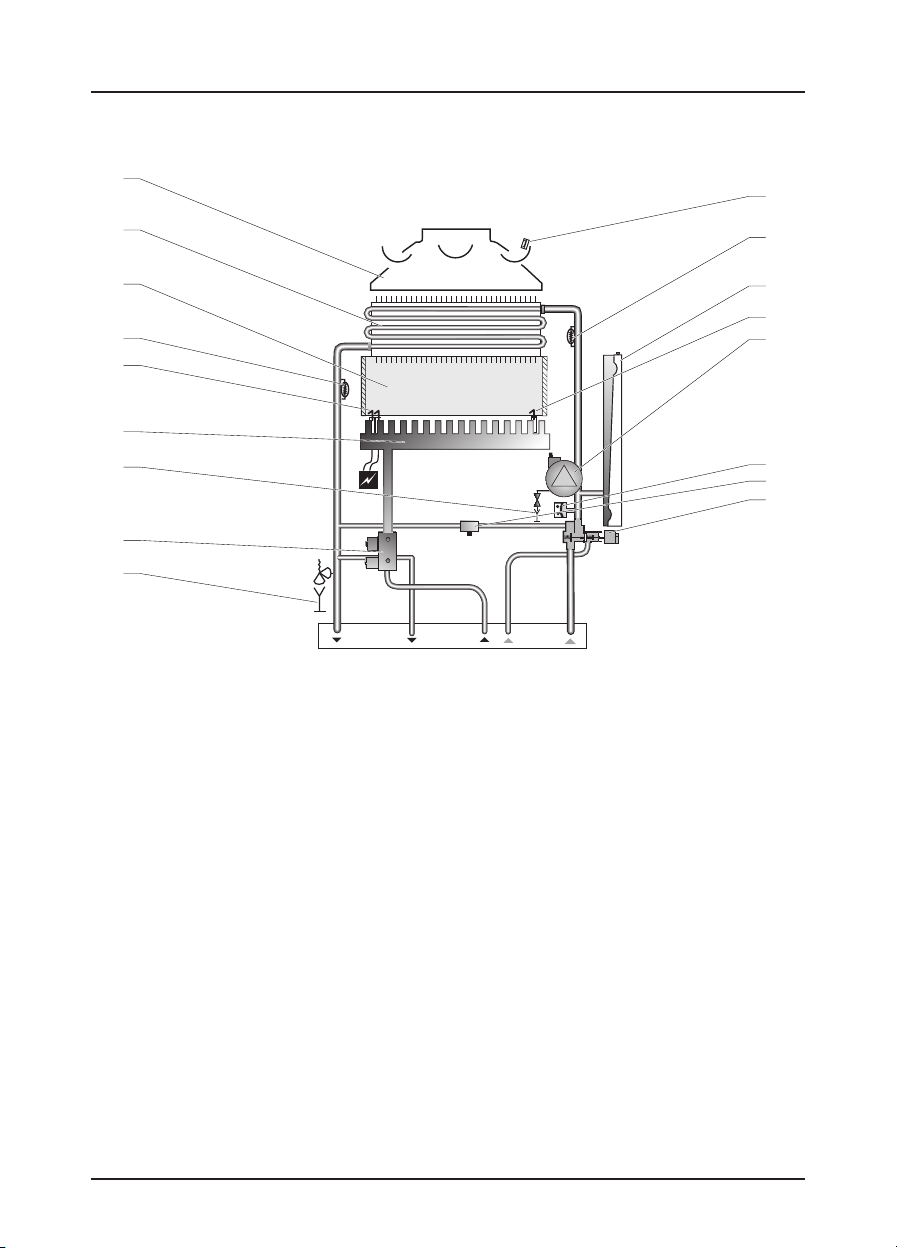

Функциональная схема котла 25 KOV8.13
10
9
8
7
6
5
4
3
2
1
ABCDE
1 - предохранительный клапан
2 - газовый клапан
3 - вторичный теплообменник
4 - сливной клапан
5 - горелка
6 - электроды розжига
7 - NTC-датчик температуры в подающей
линии
8 - камера сгорания
9 - первичный теплообменник
10 - коллектор продуктов сгорания
11 - термостат продуктов сгорания
12 - NTC-датчик температуры в обратной
линии
13 - расширительный бак
14 - электрод ионизации
15 - насос
16 - датчик давления воды в системе
отопления
17 - байпасс
18 - приоритетный переключающий клапан
19 - датчик расхода горячей воды
20 - фильтр ГВС
11
1
12
13
14
15
16
17
18
19
20
21
21 - вентиль подпитки
A – Подающая линия в систему отопления
B – Патрубок выхода ГВС
C – Подсоединение газа
D – Патрубок входа холодной воды
E – Обратная линия из системы
отопления
0020096579_00 01/10
- 17 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Функциональная схема котла 30 KTV 8.14
и 25 KTV
11
10
9
12
13
8
7
6
5
4
3
2
1
ABCDE
1 - предохранительный клапан
2 - газовый клапан
3 - вторичный теплообменник
4 - сливной клапан
5 - горелка
6 - электроды розжига
7 - NTC-датчик температуры в подающей
линии
8 - камера сгорания
9 - первичный теплообменник
10 - коллектор продуктов сгорания
11 - вентилятор
12 - реле (маностат) давления воздуха
13 - NTC-датчик температуры в обратной
линии
14 - расширительный бак
15 - электрод ионизации
16 - насос
17 - датчик давления воды в системе
отопления
18 - байпасс
19 - приоритетный переключающий клапан
14
15
16
17
18
19
20
21
22
20 - датчик расхода горячей воды
21 - фильтр ГВС
22 - вентиль подпитки
A – Подающая линия в систему отопления
B – Патрубок выхода ГВС
C – Подсоединение газа
D – Патрубок входа холодной воды
E – Обратная линия из системы
отопления
- 18 -
0020096579_00 01/10
Функциональная схема котла 25 (12) 8.15
KOO
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
9
8
7
6
5
4
3
2
1
ABCDE
1 - предохранительный клапан
2 - газовый клапан
3 - сливной клапан
4 - горелка
5 - электроды розжига
6 - NTC-датчик температуры в подающей
линии
7 - камера сгорания
8 - первичный теплообменник
9 - коллектор продуктов сгорания
10 - термостат отходящих газов
11 - NTC-датчик температуры в обратной
линии
12 - расширительный бак
13 - электрод ионизации
14 - насос
15 - датчик давления воды в системе
отопления
16 - байпасс
1
17 - приоритетный переключающий
клапан
A – Подающая линия в
систему отопления
B – Патрубок выхода ГВС
C – Подсоединение газа
D – Патрубок входа холодной воды
E – Обратная линия из системы
отопления
10
11
12
13
14
15
16
17
0020096579_00 01/10
- 19 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Функциональная схема котла 25 (12) 8.16
KTO
10
9
11
8
7
6
5
4
3
2
1
ABCDE
1 - предохранительный клапан
2 - газовый клапан
3 - сливной вентиль
4 - горелка
5 - электроды розжига
6 - NTC-датчик температуры в подающей
линии
7 - камера сгорания
8 - первичный теплообменник
9 - коллектор продуктов сгорания
10 - вентилятор
11- реле (маностат) давления воздуха
12 - NTC-датчик температуры в обратной
линии
13 - расширительный бак
14 - электрод ионизации
15 - насос
16 - датчик давления воды в системе
отопления
17 - байпасс
12
13
14
15
16
17
18
18 - приоритетный
переключающий
клапан
A – Подающая линия в систему отопления
B – Патрубок выхода ГВС
C – Подсоединение газа
D – Патрубок входа холодной воды
E – Обратная линия из системы
отопления
- 20 -
0020096579_00 01/10
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Подача воздуха и отвод продуктов 8.17
сгорания
Котлы типа КOO и КOV предназначены для
отвода продуктов сгорания в дымоход с
естественным разряжением и минимально
требуемой тягой 2 Па. Подключение
котла к дымоходу осуществляется с
помощью дымового канала с диаметром,
соответствующим размеру выхода продуктов
сгорания котла.
Запрещается помещать в дымоход
предметы, препятствующие прохождению
продуктов
типы теплообменников для использования
остаточного тепла). Дымоход не входит в
поставку котла.
Конструкция дымохода должна
соответствовать всем нормам и
требованиям, установленным законами и
документами, которые имеют отношение
к данному вопросу. Выполняя требования,
перечисленные в нормах, можете избежать
таких нежелательных явлений, как
чрезмерное охлаждение продуктов сгорания,
проникновение влажности
колебание тяги дымохода, а, тем самым, и
их негативного влияния на работу котла.
Воздух для горения поступает в котел из
помещения, в котором он установлен.
Подвод и необходимое количество воздуха
для горения необходимо обеспечить в
соответствии с действующими нормами.
Котлы типа KTV и KTO имеют закрытую
камеру сгорания.
Отвод продуктов сгорания
воздуха для процесса сжигания топлива в
котлах типа KTV и KTO осуществляется
принудительно, за счет встроенного
внутрь турбо камеры вентилятора, через
специальную коаксиальную систему отвода
продуктов сгорания / подачи воздуха.
Горизонтальные участки коаксиального
дымохода устанавливаются под таким
наклоном, чтобы образующийся при работе
котла конденсат вытекал по направлению
к стоку за пределы
элементам, специально предназначенным
для отвода конденсата. При этом
используется возможность установки
соединений колен с прямолинейными
участками трасс с небольшим уклоном
сгорания (например, различные
в кладку,
и подача
системы или к
по отношению к главному направлению.
Вертикальные участки трубопровода
обязательно оснащаются специальными
конденсатосборниками. По возможности
конденсатосборники устанавливаются в
непосредственной близости от выхода
продуктов сгорания котла. На неисправности,
вызванные затекающим
котел, гарантия не распространяется.
Способы подвода воздуха и 8.17.1
отвода продуктов сгорания и
разрешенные длины дымоходов
Если для отдельных, перечисленных ниже,
способов прокладки трасс коаксиальных
дымоходов и их выходов не указано иное, то
участки дымоходов (от места присоединения
к котлу до их устья) могут быть проложены
так, как это
ниже случаях.
Примечание: За 1 Em принимается как 1 м
прямого участка трассы или одно 90° колено.
Предупреждение: при превышении
длин, указанных в таблице для отдельных
способов прокладки, необходимо убрать
дроссельную шайбу диффузора продуктов
сгорания из выходного отверстия
вентилятора.
Для данного типа котла предусмотрены
следующие способы подачи воздуха для
процесса горения и отвода продуктов
сгорания:
Горизонтальная система коаксиального
дымохода для прохода через стену с
забором воздуха не из помещения
Пример горизонтальной трассы
коаксиального дымохода - исполнение C
описано в рассматриваемых
Способ C8.17.2
конденсатом в
(KTV, KTO)
12
:
12
0020096579_00 01/10
- 21 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
оценивается на основании данных
изготовителя применяемого корпуса
дымохода. Если трассы выводятся в
дымоход в двух взаимно перпендикулярных
направлениях, то расстояние между ними
Способ C8.17.3
(KTV, KTO)
32
Вертикальная система коаксиального
дымохода с забором воздуха не из
помещения. Для вывода раздельного
дымохода действует то же самое правило,
что и в случае прокладки способом C
.
12
Пример прокладки вертикальной трассы
дымохода по способу C
:
32
по вертикали должно быть минимально 0,45
м. Если
противоположных сторон, то расстояние
между их устьями по вертикали должно
составлять не менее 0,6 м. В местах вывода
трасс в общий коаксиальный дымоход
никогда не устанавливаются концевые
элементы (так, как, например, при выводе
в свободное пространство)! Обе части
трассы (как внешняя – для забора воздуха,
так и внутреняя – для отвода продуктов
сгорания) должны быть безопасно выведены
в соответствующий канал дымохода, но
не настолько глубоко, чтобы создавать
препятствие для продвижения воздуха или
продуктов сгорания.
трассы выводятся в дымоход с его
Способ C8.17.4
(KTV, KTO)
42
Подключение к общим коаксиальным
дымоходам. Коаксиальные дымоходы от
отдельных котлов (отдельные трассы)
можно подсоединять и к общим дымоходам;
пропускная способность дымохода
- 22 -
0020096579_00 01/10
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Способ C8.17.5
(KTV, KTO)
52
Раздельная система дымохода.
Для организации систем отвода продуктов
сгорания и и подачи воздуха для процесса
горения можно использовать раздельную
систему дымоходов. Трассы раздельного
дымохода не могут быть выведены на
противоположных стенах здания.
Способ C8.17.6
(KTV, KTO)
82
Использование дымоходов в случаях, когда
часть дымохода, предназначенная для
подачи воздуха, выводится в свободное
пространство, а часть для отвода продуктов
сгорания – в общий дымоход.
При заборе воздуха для процесса
горения из внутренних помещений
здания необходимо обеспечить в них его
достаточное количество. К трассе отвода
продуктов сгорания (будь то дымоход, или
трубопровод) не может быть подсоединен
никакой иной прибор, а для необходимого
забора воздуха горения должен быть
обеспечен достаточный приток воздуха,
минимально 1,2 м
3
/час на 1 кВт мощности
котла.
Прокладка дымохода8.17.7
Дымоходы должны быть проложены таким
образом, чтобы дымоход, предназначенный
для отвода продуктов сгорания был
сооружен с минимальным уклоном по
направлению к котлу - 3 %. На участке
дымохода, расположенном как можно ближе
к котлу, необходимо установить сборник
конденсата.
0020096579_00 01/10
- 23 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Длины дымоходов8.17.8
Tип
котла
12 KTO
30 KTV
25 KTV /
25 KTO
Способ
C12 / C42 60/100
C32 80/125
C52 80+80
C82 80+80
C12 / C42 60/100
C32
C52 80+80 - 0.5+0.5 15+15
C82 80+80 - 0.5+0.5 15+15
C12
C32
C42 60/100
C52 80+80
C82 80+80
B22 80 - 2
Диаметр
трубы
60/100 - 1 4 без колена
80/125 - 1 8 без колена
60/100
80/125
60/100
80/125
Диаметр
дроссельной
шайбы
36 0.5 3
43 4 9
36 1 3 без колена
43 4 12 без колена
36 1+1 3+3
43 4+4 9+9
36 1+1 3+3
43 4+4 9+9
46 0.3
- 0.3 3.5
- 0.3 3.5
41 0.5
- 0.5 11
41 1
- 1 4.5 без колена
41 1.5 без колена
-312без колена
41 3 без колена
- 0.3 3.5
41 0.5
- 0.5+0.5 15+15
41 2+2
- 0.5+0.5 15+15
41 2+2
MIN +
колено
MAX +
колено
Примечание
- 24 -
0020096579_00 01/10
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Примеры вывода 8.17.9
горизонтальных участков
дымоходов на фасад
Отдельный вывод на фасад -
Вокруг отдельного вывода образуется зона с
центром по оси вывода, шириной a = 0,5 м,
радиусом b = 1,0 м и высотой c = 5,0 м.
Схема образования зоны при отдельном
выводе трассы дымохода
Если оголовок вывода располагается на
расстоянии d > 0,3 м от верхней части
оконной рамы, то образованная около него
зона не может пересекаться с плоскостью
окна. При удалении на расстоянии d < 0,3 м
плоскость, ограниченная радиусом b, может
пересекаться с верхней гранью окна.
Спаренный вывод дымоходов при горизонтальном расположении на одной и
той же части фасада
Расстояния от спаренного вывода на фасаде
здания при горизонтальном расположении
должны быть следующими:
a = 1,5 м; b = 5,0 м; c = 5,0 м.
В случае если g < 5 м, происходит
пересечение зон, причем общая ширина
зоны должна равняться 8 м, а значения
„a“ можно пропорционально увеличить с
обеих сторон (так, например, если g = 4,0
м, то значение a должно соответствовать
величине 2,0 м).
Спаренный вывод дымоходов при
горизонтальном расположении на одной и
той же части фасада.
Схема образования зон около выводов
трасс, расположенных вблизи верхней части
окна
0020096579_00 01/10
- 25 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Спаренный вывод дымоходов при вертикальном расположении на одной и
той же части фасада
Минимальные расстояния при спаренном
выводе в случае вертикального
расположения на фасаде здания должны
быть:
a = 0,5 м; b = 1,0 м; c = 5,0 м, а в
зависимости от x должны быть следующими:
при x ≥ 5,0 м a = 0,5 м,
при x ≥ 4,0 м a = 0,6 м,
при x ≥ 3,0 м a = 0,75 м,
при x ≥ 2,0 м a = 1,0 м,
при x ≥ 1,0 м a = 1,2 м,
Спаренный вывод при вертикальном
расположении на фасаде здания
Меры по технике безопасности8.17.10
В непосредственной близости от дымоходов
запрещается хранить горючие материалы
или вещества. Температура на их
поверхности не должна превышать 80 °С.
Вывод дымоходов для отвода продуктов
сгорания нельзя размещать в помещениях:
являющихся внутренними частями
(настилы, коридоры, лестницы и т.п.)
замыкаемых, т.е. проездах и т.п.•
выступающих на местность (если они •
беспрепятственно открыты в окружающую
среду), например, туннелях, подходах и
т.п.
В соответствии с ограничениями для
отвода продуктов сгорания всегда
необходимо оценивать и отдельные выводы
воздуховодов. Отверстие для прохода
сквозь стену спаренного дымохода для
подвода воздуха и отвода продуктов
сгорания пробивается с соответствующим
зазором (приблизительно 120 – 150 мм), а
после завершения монтажа строительным
способом уплотняется. Для уплотнения
необходимо использовать негорючие
материалы, такие как, например,
штукатурный раствор, гипс и т.п. Проход
через горючие стены или потолок
выполняется в соответствии с первым
разделом этой части.
здания •
Важное предупреждение!
Приведенные примеры размещения
дымоходов могут быть использованы только
при ремонте или реконструкции объектов.
- 26 -
0020096579_00 01/10
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Электрическое подключение котла8.18
Котел предназначен для подключения к
однофазной трехпроводной электросети 220
В 50 Гц с защитным проводником согласно
действующим ПУЭ. Не допускается менять
местами провода «фаза» (L – коричневый
провод) и «ноль» (N – синий провод). Не
разрешается использовать различные
переходники, удлинители и т.п.
Предупреждение: Подключение котла
к электрической сети и подключение
комнатного регулятора
вмешательством во внутреннее устройство
котла. Данные работы, а также сервис
электротехнической части, может
проводить только аттестованный фирмой
Protherm специалист специализированной
организации. Перед началом проведения
работ в электрической части котла
необходимо отключить его от электрической
сети!
Котел оснащен трубчатым предохранителем
(T 2 A / 250 В), расположенным на панели
управления котлом.
Для управления котлом при помощи
комнатного регулятора можно использовать
только регулятор, не имеющий напряжения
на выходе, т.е. не подающий постороннего
напряжения в котел.
являются
остальных случаях перемычка остается на
месте.
К котлам типа PANTHER можно подключать
комнатные регуляторы, поддерживающие
так называемый eBUS протокол. Для
данного режима управления
устанавливать только регуляторы типа
Protherm Thermolink B или Thermolink
P. Только так изготовитель может
гарантировать оптимальную работу котла.
Провода от комнатного регулятора
подключаются к клеммной плате котла.
С помощью указанных выше регуляторов
можно активизировать функцию
эквитермического регулирования. Настройка
эквитермических кривых осуществляется с
помощью комнатного регулятора.
Примечание: для активации функции
эквитермического регулирования
необходимо установить датчик наружной
температуры. Провода от датчика наружной
температуры точно также подключаются к
клеммной плате котла.
Датчик наружной температуры необходимо
устанавливать на фасад с северной или
северо-западной стороны здания.
рекомендуем
Допустимая нагрузка регулятора с релейным
переключателем составляет 24 В / 0,1 A.
Комнатный регулятор соединяется с котлом
двухжильным кабелем.
Комнатный регулятор соединяется с
котлом посредством двужильного провода.
Для подключения комнатного регулятора
рекомендуется использовать медный провод
сечением 1,5 мм2.
Провода для подключения комнатного
регулятора нельзя прокладывать
параллельно проводам сетевого
напряжения.
С завода, на месте подключения комнатного
регулятора, установлена перемычка. Перед
подключением комнатного регулятора
перемычку необходимо убрать. Во всех
0020096579_00 01/10
- 27 -
ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
Электрическая схема котла8.19
5
X31
X51
X40
4
3
2
1
X16
X17
X16
X32
X90
X30
X2
1920 18 17 16 1514 13 12 11
10987654321
1102113124135146157168179
X20
X25
1059483726
18
X17
X15
X11
1
12
X21
34
X13
X14
FUS
6
7
8
9
10
X12
X101
11
Tank
AQUASTAT
NTC
3421
X2
1920 18 17 16 1514 13 12 11
10987654321
14253
123
6
423
1
24 V
Ebus
D TT
18 17 16 15
Схема электрических соединений
1 - коннектор для подключения
регуляторов
2 - коннектор Exalink
3 - коннектор NTC датчика солнечного
коллектора
4 - подключение 24 В
5 - пользовательский интерфейс
6 - коннектор для подключения
внутренник гидравлических узлов
7 - газовый клапан
8 - вентилятор
9 - предохранитель
10 - подключение 230 В
11 - насос
12 - электроды
NTC
X20
1102113124135146157168179
12 1 11 1
18
M
13 - NTC-датчик температуры в
подающей линии
14 - NTC-датчик температуры в обратной
линии
15 - аварийный термостат
16 - NTC датчик расхода ГВС
17 - преоритетный переключающий
клапан
18 - датчик давления в системе
отопления
Электрический разъём X16 используется
только в котлах Panther КТО и КОО с
подключенным бойлером.
14
230 VAC
LN
X21
12
34
1
1
12
13
12
- 28 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Идентификация и устранение 9
неисправностей
Сообщения об ошибках на дисплее
изображаются в том месте, где при
нормальных условиях отображается
значение давления в системе
Вместе с изображением кода неисправности
на дисплее мигает пиктограмма с
В данном разделе приводятся все
F с соответствующим кодом ошибки.
возможные коды неисправностей вместе
с соответствующими действиями по их
устранению, которые ПОЛЬЗОВАТЕЛЬ
МОЖЕТ выполнять с целью возобновления
работы оборудования (Корректирующие
меры: ... ). Прочие неисправности ДОЛЖЕН
устранять только квалифицированный
специалист.
При нормальных условиях работы
оборудования на дисплей можно вывести
10 последних сообщений об ошибке,
нажав для этого одновременно обе
кнопки, предназначенные для настройки
температуры отопления, и подержав их в
течение приблизительно 7 секунд.
Код Описание
F0 Цепь датчика NTC температуры подающей линии разомкнута
F1 Цепь датчика NTC температуры обратной линии разомкнута
F2 Цепь NTC датчика температуры ГВС разомкнута
F3 Цепь NTC датчика бойлера ГВС разомкнута
F4 Цепь NTC датчика коллектора разомкнута
F5 Цепь датчика отработанных газов разомкнута
F6 Цепь датчика тяги разомкнута
F7
F8 Цепь NTC
F9 Цепь NTC датчика вытяжки разомкнута
F10 Короткое замыкание NTC датчика температуры подающей линии
F11 Короткое замыкание NTC датчика температуры обратной линии
F12
F13 Короткое замыкание NTC датчика бойлера ГВС
F14 Короткое замыкание NTC датчика коллектора
F15 Короткое замыкание датчика отработанных газов
F16 Короткое замыкание датчика
F17
F18 Короткое замыкание NTC датчика заземления бойлера ГВС
F19 Короткое замыкание NTC датчика вытяжки
F20 Сработал предохранительный ограничитель температуры
F21 Котел заблокирован в результате превышения порогового значения
F22 В котле недостаточен уровень воды, насос заблокирован либо неисправен
Неисправность подключения NTC датчика температуры в обратной линии,
поступающей из солнечного коллектора
датчика заземления бойлера ГВС разомкнута
Короткое замыкание NTC датчика бойлера ГВС
Короткое замыкание NTC датчика температуры ГВС
тяги
Короткое замыкание NTC датчика температуры обратной линии из солнечного
коллектора
отопления.
и буква
0020096579_00 01/10
- 29 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Код Описание
F23
F24 Низкий уровень воды: быстрое повышение температуры
F25 Подача воды высокой температуры
F26 Неправильное значение силы тока обмоток шагового двигателя газового клапана
F27
F28 Неудачная первая попытка розжига
F29 Потеря пламени во
F30 Размыкание цепи блокирующего датчика
F31 Короткое замыкание блокирующего датчика
F32
F33
F35 Ошибка в системе дымоудаления
F36 Диагностика тяги (только для моделей с отводом продуктов сгорания
F37 Обороты вентилятора во время его работы находятся за пределами допустимого
F38 Измеряемая частота превышает допустимые пределы
F39 Ошибка в автодиагностике котла
F41 Неправильное регулирование газа
F42 Проблема с кодирующим резистором
F43 Неправильная идентификация модели котла
F49 Низкое напряжение шины eBus
F55 Ошибка датчика CO
F58 Никакой обратной связи относительно предварительного нагрева
F60 Ошибка в
F61 Ошибка в управлении газовыми клапанами -
F62 Ошибка газового клапана отключен
F63 Ошибка EEPROM
F64 Ошибка AOC
F65 Перегрев электроники
F66 Ошибка в работе шины данных IIC
F67
F70 Неправильное OSN
F71 Датчик расхода горячей воды постоянно разомкнут
Низкий уровень воды: большая разница температур между NTC датчиками на
подающей и обратной линий
Ионизационное устройство сигнализирует наличие пламени, хотя газовый клапан
закрыт
время работы горелки
Противоморозная защита вентилятора активизирована: обороты вентилятора
находятся за пределами допустимого
Противоморозная защита вентилятора активизирована: датчик давления разомкнут
Датчик давления не разомкнут (когда вентилятор не работает)
в дымоход)
управлении газовыми клапанами +
Сигнал о наличии пламени от ASIC недостоверен
Диагностированный входящий сигнал о наличии пламени находится вне диапазона (O
или 5В)
- 30 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Код Описание
F72
F73 Датчик давления не подключен или в нем произошло короткое замыкание
F74 Неисправность в электрической части датчика давления (или поврежден провод)
F75
F76 Неисправность теплового предохранителя на первичном теплообменнике
F80 Ошибка SHE
F81 Ошибка циркуляционного насоса
F82 Неисправный анодный тестер
F90 Не подключено к модулю APC
F91 Неисправность датчика в модуле APC
Постоянная разница показаний датчика протока и NTC датчика температуры обратной
линии
Повторяющаяся ошибка датчика давления. После запуска насоса не был
зарегистрирован скачок давления.
датчика на входе
При появлении изображения кода •
неисправности нажмите кнопку «RESET».
Если и после этого оборудование
не начнет работать, вызовите
квалифицированного специалиста.
Техническое обслуживание и уход 10
за оборудованием
Чистка10.1
Перед проведением работ по
a
Для чистки облицовки котла можно
пользоваться мелкоабразивными чистящими
средствами и слабонамоченной ветошью,
после мытья поверхность котла необходимо
насухо вытереть сухой тряпкой.
i
В целях обеспечения бесперебойной,
безопасной и эффективной работы
Вашего оборудования, а также продления
срока его службы необходимо регулярно
уходу и профилактическому
осмотру котел необходимо
выключить.
Не пользуйтесь для
чистки котла абразивными
материалами или
растворителями, которые бы
могли повредить покрытие.
Регулярное техническое 10.2
обслуживание
производить операции по его техническому
обслуживанию.
Неправильные или
b
Рекомендуем производить сервисное
обслуживание котла ежегодно.
неадкватные действия по
техническому обслуживанию
котла могут негативно
повлиять на безопасность
его работы, что может
привести к получению
травмы.
Для этого необходимо обращаться •
к специализированной организации,
уполномоченной компанией Protherm на
работу с данным оборудованием.
10.3 Запасные части
В целях обеспечения безопасности
и продолжительности срока службы
оборудования, используйте только те
запасные части, применение которых
одобрено изготовиетелем.
Меры по технике безопасности11
На практике могут возникнуть ситуации,
когда необходимо:
отключить котел от электрической сети и
принять меры для исключения возможности
несанкционированной подачи напряжения на
котел при выполнении следующих операций:
0020096579_00 01/10
- 31 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
при ремонте и техническом обслуживании котла;
при обслуживании дымохода и воздуховода;
при проведении газоопасных работ; при ремонте и обслуживании системы отопления и ГВС;
При появлении запаха газа в
•
помещении, где установлен котел,
необходимо соблюдать следующие меры
безопасности:
не включать и не выключать электрические приборы и освещение
помещения;
не курить и не пользоваться открытым огнем в помещении;
не пользоваться телефоном в помещении;
закрыть запорный кран на подводящем газопроводе;
проветрить помещение; оповестить о запахе газа аварийную
газовую службу и Вашу сервисную
организацию;
•
в помещении, в котором установлен
котел, запрещается хранить и
использовавать взрывоопасные или
легковоспломеняющиеся материалы
(например, бензин, бумагу, краски и т. п.);
при сливе теплоносителя из
•
котла убедитесь, что температура
теплоносителя низкая, иначе существует
вероятность получить ожог;
•
регулярно проверяйте давление в
системе отопления. Запрещается
эксплуатировать котел, если система
отопления разморожена или обнаружены
утечки теплоносителя из системы
отопления;
•
при прекращении подачи газа необходимо
выключить котел, закрыть подачу газа
и обратиться в газовую службу или
сервисную организацию.
Переналадка на другой вид 12
топлива
Котлы PANTHER в заводском исполнении
предназначены для эксплуатации на
природном газе. Переналадку котла на
другой вид топлива может проводить только
аттестованный фирмой Protherm специалист
специализированной организации.
-
- 32 -
0020096579_00 01/10
600
500
400
300
200
100
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Характеристика насоса13
1 2 34
A
0
0 500 1000
1 насос 1-ая ступень, байпас заводская
настройка
2 насос 2-ая ступень, байпас заводская
настройка
3 насос 1-ая ступень, байпас закрыт
4 насос 2-ая ступень, байпас закрыт
A – рабочее давление в системе
отопления (мбар)
B – расход воды через систему отопления
(л/час)
B
0020096579_00 01/10
- 33 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Технические данные14
Описание Ед.изм. PANTHER 30 KTV
Категория газа II2H3P
Исполнение C12, C32, C42, C52, C82
Розжиг электронный
Мощность / Вид топлива G20 G31
Максимальная тепловая мощность кВт 32,5
Минимальная тепловая мощность кВт 12,2
Максимальная полезная тепловая мощность кВт 29,6
Минимальная полезная тепловая мощность кВт 10,4
Производительность (КПД) % 91,1
Максимальный расход газа м
Минимальный расход газа м3/час 1,29
Максимальный расход газа кг/час 2,52
Минимальный расход газа кг/час 0,95
Класс NO
Давление газа
Давление газа на входе мбар 13 - 20 37
Диаметр диафрагмы мм - 7,30
Максимальное давление на соплах мбар 8,9 35,5
Минимальное давление на соплах мбар 1,0 4,8
Диаметр сопла мм 1,3 0,73
Отопление
Максимальное рабочее давление бар 3
Минимальное рабочее давление бар 0,5
Рекомендуемое рабочее давление бар 1 - 2
Диапазон регулировки температуры в подающей
линии системы отопления
Расширительный бак л 8
Максимальное давление в расширительном баке бар 3
Горячая
Максимальное давление бар 10
Минимальное давление бар 0,5
Минимальный проток ГВ л/мин 1,7
x
вода
3
/час 3,44
3
°C 38 - 85
- 34 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 30 KTV
Расход потребляемой ГВ (при ΔT 30°C) л/мин 14,01
Диапазон регулирования температуры ГВС °C 38 - 60
Электрические характеристики
Напряжение / Частота В/Гц 230/50
Потребляемая мощность Вт 152
Степень электрической защиты IPX4D
Сила тока A 0,66
Отвод продуктов сгорания - способ Принудительный (турбо)
Диаметр дымохода мм 60 / 100, 80 / 125, 80 / 80
Температура продуктов сгорания °C 138
Массовый расход продуктов сгорания г/с 19,6
Уровень шума дБ < 50
Габаритные размеры - высота / ширина / глубина мм 807 / 450 / 360
Масса котла без
воды кг 39
0020096579_00 01/10
- 35 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 25 KOV
Категория газа II2H3P
Исполнение B11BS
Розжиг электронный
Мощность / Вид топлива G20 G31
Максимальная потребляемая тепловая мощность кВт 26,8
Минимальная потребляемая тепловая мощность кВт 9,9
Максимальная полезная тепловая мощность кВт 24,6
Минимальная полезная тепловая мощность кВт 8,4
Производительность (КПД) % 91,8
Максимальный расход газа м
Минимальный расход газа м
Максимальный расход газа кг/час 2,08
Минимальный расход газа кг/час 0,77
Класс NO
x
Давление газа
Давление газа на входе мбар 13 - 20 37
Диаметр диафрагмы мм - 5,20
Максимальное давление на соплах мбар 8,6 31,3
Минимальное давление на соплах мбар 1,3 4,6
Диаметр сопла мм 1,3 0,73
Отопление
Максимальное рабочее давление бар 3
Минимальное рабочее давление бар 0,5
Рекомендуемое рабочее давление бар 1 - 2
Диапазон регулировки температуры в подающей
линии системы отопления
Расширительный бак л 7
Максимальное давление в расширительном баке бар 3
Горячая
вода
Максимальное давление бар 10
Минимальное давление бар 0,5
Минимальный проток ГВ л/мин 1,7
3
/час 2,84
3
/час 1,05
3
°C 38 - 85
- 36 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 25 KOV
Расход потребляемой ГВ (при ΔT 30°C) л/мин 12,01
Диапазон регулирования температуры ГВС °C 38 - 60
Электрические характеристики
Напряжение / Частота В/Гц 230/50
Потребляемая мощность Вт 92
Степень электрической защиты IPX4D
Сила тока A 0,4
Отвод продуктов сгорания - способ В дымоход
Диаметр дымохода мм 125
Температура продуктов сгорания °C 108
Массовый расход продуктов сгорания г/с 19,6
Уровень шума дБ < 50
Габаритные размеры - высота / ширина / глубина мм 742 / 410 / 311
Масса котла без воды кг
35
0020096579_00 01/10
- 37 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 25 KOO
Категория газа II2H3P
Исполнение B11BS
Розжиг электронный
Мощность / Вид топлива G20 G31
Максимальная потребляемая тепловая мощность кВт 26,8
Минимальная потребляемая тепловая мощность кВт 9,9
Максимальная полезная тепловая мощность кВт 24,6
Минимальная полезная тепловая мощность кВт 8,4
Производительность (КПД) % 91,8
Максимальный расход газа м
Минимальный расход газа м
Максимальный расход газа кг/час 2,08
Минимальный расход газа кг/час 0,77
Класс NO
x
Давление газа
Давление газа на входе мбар 13 - 20 37
Диаметр диафрагмы мм - 5,20
Максимальное давление на соплах мбар 8,6 31,3
Минимальное давление на соплах мбар 1,3 4,6
Диаметр сопла мм 1,30 0,73
Отопление
Максимальное рабочее давление бар 3
Минимальное рабочее давление бар 0,5
Рекомендуемое рабочее давление бар 1 - 2
Диапазон регулировки температуры в подающей
линии системы отопления
Расширительный бак л 7
Максимальное давление в расширительном баке бар 3
Горячая
вода
Максимальное давление бар -
Минимальное давление бар -
Минимальный проток ГВ л/мин -
3
/час 2,84
3
/час 1,05
3
°C 38 - 85
- 38 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 25 KOO
Расход потребляемой ГВ (при ΔT 30°C) л/мин -
Диапазон регулирования температуры ГВС °C -
Электрические характеристики
Напряжение / Частота В/Гц 230/50
Потребляемая мощность Вт 92
Степень электрической защиты IPX4D
Сила тока A 0,4
Отвод продуктов сгорания - способ В дымоход
Диаметр дымохода мм 125
Температура продуктов сгорания °C 108
Массовый расход продуктов сгорания г/с 19,6
Уровень шума дБ < 50
Габаритные размеры - высота / ширина / глубина мм 742 / 410 / 311
Масса котла без воды кг
35
0020096579_00 01/10
- 39 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 25 KTV
Категория газа II2H3P
Исполнение C12, C32, C42, C52, C82
Розжиг электронный
Мощность / Вид топлива G20 G31
Максимальная потребляемая тепловая мощность кВт 26,5
Минимальная потребляемая тепловая мощность кВт 10,6
Максимальная полезная тепловая мощность кВт 24,6
Минимальная полезная тепловая мощность кВт 8,9
Производительность (КПД) % 92,8
Максимальный расход газа м
Минимальный расход газа м
Максимальный расход газа кг/час 2,05
Минимальный расход газа кг/час 0,82
Класс NO
x
Давление газа
Давление газа на входе мбар 13 - 20 37
Диаметр диафрагмы мм - 5,95
Максимальное давление на соплах мбар 8,4 32,7
Минимальное давление на соплах мбар 1,1 5,0
Диаметр сопла мм 1,3 0,73
Отопление
Максимальное рабочее давление бар 3
Минимальное рабочее давление бар 0,5
Рекомендуемое рабочее давление бар 1 - 2
Диапазон регулировки температуры в подающей
линии системы отопления
Расширительный бак л 7
Максимальное давление в расширительном баке бар 3
Горячая
вода
Максимальное давление бар 10
Минимальное давление бар 0,5
Минимальный проток ГВ л/мин 1,7
3
/час 2,80
3
/час 1,12
3
°C 38 - 85
- 40 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 25 KTV
Расход потребляемой ГВ (при ΔT 30°C) л/мин 12,01
Диапазон регулирования температуры ГВС °C 38 - 60
Электрические характеристики
Напряжение / Частота В/Гц 230/50
Потребляемая мощность Вт 147
Степень электрической защиты IPX4D
Сила тока A 0,4
Отвод продуктов сгорания - способ Принудительный (турбо)
Диаметр дымохода мм 60 / 100, 80 / 125, 80 / 80
Температура продуктов сгорания °C 122
Массовый расход продуктов сгорания г/с 13,4
Уровень шума дБ < 50
Габаритные размеры - высота / ширина / глубина мм 742 / 410 / 311
Масса котла без
воды кг 37
0020096579_00 01/10
- 41 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 25 KTO
Категория газа II2H3P
Исполнение C12, C32, C42, C52, C82
Розжиг электронный
Мощность / Вид топлива G20 G31
Максимальная потребляемая тепловая мощность кВт 26,5
Минимальная потребляемая тепловая мощность кВт 10,6
Максимальная полезная тепловая мощность кВт 24,6
Минимальная полезная тепловая мощность кВт 8,9
Производительность (КПД) % 92,8
Максимальный расход газа м
Минимальный расход газа м
Максимальный расход газа кг/час 2,05
Минимальный расход газа кг/час 0,82
Класс NO
x
Давление газа
Давление газа на входе мбар 13 - 20 37
Диаметр диафрагмы мм - 5,95
Максимальное давление на соплах мбар 8,4 32,7
Минимальное давление на соплах мбар 1,1 5,0
Диаметр сопла мм 1,3 0,73
Отопление
Максимальное рабочее давление бар 3
Минимальное рабочее давление бар 0,5
Рекомендуемое рабочее давление бар 1 - 2
Диапазон регулировки температуры в подающей
линии системы отопления
Расширительный бак л 7
Максимальное давление в расширительном баке бар 3
Горячая
вода
Максимальное давление бар -
Минимальное давление бар -
Минимальный проток ГВ л/мин -
3
/час 2,80
3
/час 1,12
3
°C 38 - 85
- 42 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 25 KTO
Расход потребляемой ГВ (при ΔT 30°C) л/мин -
Диапазон регулирования температуры ГВС °C -
Электрические характеристики
Напряжение / Частота В/Гц 230/50
Потребляемая мощность Вт 147
Степень электрической защиты IPX4D
Сила тока A 0,4
Отвод продуктов сгорания - способ Принудительный (турбо)
Диаметр дымохода мм 60 / 100, 80 / 125, 80 / 80
Температура продуктов сгорания °C 122
Массовый расход продуктов сгорания г/с 13,4
Уровень шума дБ < 50
Габаритные размеры - высота / ширина / глубина мм 742 / 410 / 311
Масса котла без
воды кг 36
0020096579_00 01/10
- 43 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 12 KOO
Категория газа II2H3P
Исполнение B11BS
Розжиг электронный
Мощность / Вид топлива G20 G31
Максимальная потребляемая тепловая мощность кВт 13,3 11,3
Минимальная потребляемая тепловая мощность кВт 4,4 4,4
Максимальная полезная тепловая мощность кВт 12,1 10
Минимальная полезная тепловая мощность кВт 3,9 3,6
Производительность (КПД) % 91 91,8
Максимальный расход газа м
Минимальный расход газа м
Максимальный расход газа кг/час 0,91
Минимальный расход газа кг/час 0,36
Класс NO
x
Давление газа
Давление газа на входе мбар 13 - 20 37
Диаметр диафрагмы мм --
Максимальное давление на соплах мбар 11,6 36,7
Минимальное давление на соплах мбар 1,5 5,8
Диаметр сопла мм 1,35 0,73
Отопление
Максимальное рабочее давление бар 3
Минимальное рабочее давление бар 0,5
Рекомендуемое рабочее давление бар 1 - 2
Диапазон регулировки температуры в подающей
линии системы отопления
Расширительный бак л 7
Максимальное давление в расширительном баке бар 3
Горячая
вода
Максимальное давление бар -
Минимальное давление бар -
Минимальный проток ГВ л/мин -
3
/час 1,41
3
/час 0,47
3
°C 38 - 85
- 44 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 12 KOO
Расход потребляемой ГВ (при ΔT 30°C) л/мин -
Диапазон регулирования температуры ГВС °C -
Электрические характеристики
Напряжение / Частота В/Гц 230/50
Потребляемая мощность Вт 85
Степень электрической защиты IPX4D
Сила тока A 0,5
Отвод продуктов сгорания - способ В дымоход
Диаметр дымохода мм 11 0
Температура продуктов сгорания °C 96 93
Массовый расход продуктов сгорания г/с 14,08 13,32
Уровень шума дБ < 50
Габаритные размеры - высота / ширина / глубина мм 742 / 410 / 311
Масса котла без воды кг
32
0020096579_00 01/10
- 45 -
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 12 KTO
Категория газа II2H3P
Исполнение C12, C32, C42, C52, C82
Розжиг электронный
Мощность / Вид топлива G20 G31
Максимальная потребляемая тепловая мощность кВт 13,4 11,1
Минимальная потребляемая тепловая мощность кВт 4,4 4,5
Максимальная полезная тепловая мощность кВт 12,2 9,9
Минимальная полезная тепловая мощность кВт 3,9 3,5
Производительность (КПД) % 91 89,2
Максимальный расход газа м
Минимальный расход газа м
Максимальный расход газа кг/час 0,91
Минимальный расход газа кг/час 0,36
Класс NO
x
Давление газа
Давление газа на входе мбар 13 - 20 37
Диаметр диафрагмы мм --
Максимальное давление на соплах мбар 11,6 36
Минимальное давление на соплах мбар 1,5 6,2
Диаметр сопла мм 1,35 0,73
Отопление
Максимальное рабочее давление бар 3
Минимальное рабочее давление бар 0,5
Рекомендуемое рабочее давление бар 1 - 2
Диапазон регулировки температуры в подающей
линии системы отопления
Расширительный бак л 7
Максимальное давление в расширительном баке бар 3
Горячая
вода
Максимальное давление бар -
Минимальное давление бар -
Минимальный проток ГВ л/мин -
3
/час 1,42
3
/час 0,47
3
°C 38 - 85
- 46 -
0020096579_00 01/10
ВАМ ТРЕБУЕТСЯ ПОМОЩЬ?
Описание Ед.изм. PANTHER 12 KTO
Расход потребляемой ГВ (при ΔT 30°C) л/мин -
Диапазон регулирования температуры ГВС °C -
Электрические характеристики
Напряжение / Частота В/Гц 230/50
Потребляемая мощность Вт 110
Степень электрической защиты IPX4D
Сила тока A 0,61
Отвод продуктов сгорания - способ Принудительный (турбо)
Диаметр дымохода мм 60 / 100, 80 / 125, 80 / 80
Температура продуктов сгорания °C 121,5 122
Массовый расход продуктов сгорания г/с 9,02 11,41
Уровень шума дБ < 50
Габаритные размеры - высота / ширина / глубина мм 742 / 410 / 311
Масса котла без
воды кг 35,5
0020096579_00 01/10
- 47 -
0020096579_00 01/10
0020096579
www.protherm.eu
С правом на изменения
Protherm spol. s r.o.
Pplk. Pľjušťa 45
909 01 Skalica
Tel.: 034 6966 101
fax: 034 6966 111
Loading...
