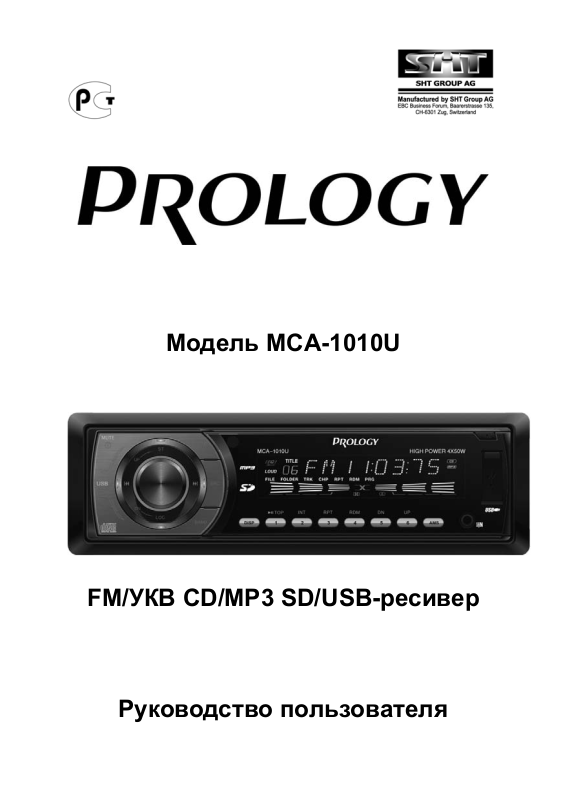

Модель MCA-1010U
FM/УКВ CD/MP3 SD/USB-ресивер
Руководство пользователя
Содержание
Назначение........................................................................................................ 3
Функции устройства .......................................................................................... 4
Воспроизводимые диски и типы файлов......................................................... 4
Комплект поставки ............................................................................................ 5
Основные технические характеристики .......................................................... 6
Меры предосторожности при обращении с дисками...................................... 7
Для безопасного и эффективного использования устройства ...................... 8
Для безопасного управления автомобилем: ............................................. 10
Элементы управления и их функции ............................................................. 11
Общие операции ............................................................................................. 13
Включение и выключение устройства ....................................................... 13
Кнопка RESET ............................................................................................. 13
Выбор источника звучания ......................................................................... 13
Регулировка громкости ............................................................................... 13
Настройка звучания .................................................................................... 13
Отключение звука
Вывод текущего времени на дисплей и установка времени .................... 14
Отображение информации ID3 TAG .......................................................... 14
Управление радиоприемником ...................................................................... 14
Выбор диапазона радиоприемника ........................................................... 14
Автоматическая настройка на радиостанцию........................................... 15
Ручная настройка на радиостанцию.......................................................... 15
Ручное сохранение настройки на радиостанцию в памяти устройства .. 15
Автоматическая настройка на радиостанции с сохранением в памяти
устройства ................................................................................................... 15
Прослушивание радиостанции, настройка на которую сохранена в
памяти устройства....................................................................................... 15
Сканирование
Выбор стереофонического или монофонического режимов работы
радиоприемника.......................................................................................... 16
Выбор местного или дальнего режимов приема....................................... 16
Режим специальных настроек устройства .................................................... 16
Основные операции управления воспроизведением ................................... 18
Загрузка компакт-дисков............................................................................. 18
Извлечение компакт-дисков ....................................................................... 18
Подключение карты памяти SD.................................................................. 19
Подключение карты памяти с интерфейсом USB..................................... 19
Включение режима воспроизведения........................................................ 19
Временная остановка воспроизведения ................................................... 19
Ускоренное воспроизведение в прямом и обратном направлении ........ 20
Повторное воспроизведение...................................................................... 20
Сканирующее воспроизведение ................................................................ 20
Воспроизведение в случайном порядке .................................................... 20
Навигация по диску или карте памяти SD/USB............................................. 20
Установка устройства ..................................................................................... 22
Процедура установки...................................................................................... 23
....................................................................................... 13
предварительно настроенных радиостанций................... 15
Prology MCA-1010U
Удаление устройства .................................................................................. 24
Снятие передней панели............................................................................ 25
Уст ано вка передней панели ....................................................................... 25
Меры предосторожности: ........................................................................... 26
Схема подключения проводов устройства.................................................... 27
Эксплуатационные ограничения и текущий ремонт ..................................... 29
Хранение, транспортировка, ресурс, утилизация......................................... 33
Гарантии поставщика...................................................................................... 33
Расшифровка даты выпуска устройства, указанной в серийном номере ... 34
Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ CD/MP3/SD/USB-ресиверa (далее устройства) в автомобиле с напряжением устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям устройства или подключенных к нему динамиков.
В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.
бортовой сети 12 В. Уст ано вку
Назначение
Устройство Prology MCA-1010U предназначено для прослушивания радиостанций в диапазонах FM, УКВ, а также для воспроизведения звуковых файлов формата MP3/WMA на SD/USB-картах и на компакт­дисках через внешние динамики.
Prology MCA-1010U
3
Функции устройства
Полностью съемная передняя панель с футляром Высокая выходная мощность (4 х 50 Вт)  Высокоскоростной цифровой PLL тюнер Память на 18 радиостанции Слот для карт памяти SD  Поддержка карт памяти с интерфейсом USB  Индикация информации ID3 TAG  Электронная регулировка параметров Линейный стереовход Mini-Jack на передней панели Стереовыход RCA Стандартный монтажный размер Стандартный разъем ISO
1 DIN
Воспроизводимые диски и типы файлов
MP3, WMA, CD-R/RW, CD-DA.
Примечание: чтение дисков зависит от их качества и параметров сделанной на них записи (количество вложенных папок и файлов, длина названий папок и файлов, скорость записи и т.д.).
ВНИМАНИЕ! Устройство может не воспроизводить диски CD-R/RW, на которых не произведена финализация.
Ограничения для файлов MP3/WMA:
· формат записи: ISO 9660, ISO 9660 + Joliet
· файлы должны иметь расширение MP3/WMA;
· должна быть произведена финализация диска;
· устройство не поддерживает форматы файлов MP3 PRO и M3U;
· битрейт: 32 – 320 кбит/c (рекомендуется 128 кбит/с);
· частота дискретизации: 8 – 48 кГц (рекомендуется 44.1 кГц);
Замечания по совместимости карт SD и USB
Типы файлов: MP3, WMA  Типы файловой системы: FAT16, FAT32  Поддерживаемые карты SD: Transcend, Apacer, Kingston, A-Data и др. Емкость карт SD: 512 МБ – 4 ГБ Информация ID3 TAG(версия 2.0) название/исполнитель/альбом 32
символа русский язык не поддерживается USB 1.1/ USB 2.0 (скорость USB 2.0 не поддерживается, только чтение
со скоростью USB 1.1)
Не все виды USB-карт совместимы с данным устройством Поддержка карт SD HC некоторых производителей объемом памяти до
8 ГБ.
Prology MCA-1010U
Комплект поставки
Устройство PROLOGY MCA-1010U 1 шт.
Панель передняя съемная 1 шт.
Декоративная внешняя рамка 1 шт.
Футляр панели передней съемной 1 шт.
Крепежные принадлежности 1 комплект
Ключ-съемник 2 шт.
Кожух 1 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
Prology MCA-1010U
5
Основные технические характеристики
Общие
Напряжение питания 14,4 В пост. тока
Предельные значения напряжения питания 11 - 16 В
Максимальная выходная мощность 4 х 50 Вт
Уровень сигнала (линейный вход AUX IN) ≥300 мВ
Рекомендуемое сопротивление динамиков 4-8 Ом
Предохранитель 15А
Установочные размеры (ШxВxГ), мм 178 x 50 x 166
Вес 1,64 кг
CD/SD/USB-ресивер
Воспроизводимые форматы MP3, WMA,CD-R/RW, CD-DA
Емкость антишоковой памяти, секунд 12 или 45
Частотная характеристика 20 Гц - 20 кГц
Отношение сигнал-шум 80 дБ
Глубина разделения стереоканалов 55 дБ
Коэффициент нелинейных искажений >0,2%
Низкочастотные и высокочастотные детонационные искажения Ниже предела измерений
FM и УКВ приемник
Диапазон частот FM 87,5 - 108 МГц
Диапазон частот УКВ 65 - 74 МГц
Полезная чувствительность 12 дБ (мкВ)
Диапазон воспроизводимых частот 30 - 15 000 Гц
Отношение сигнал-шум 59 дБ
Глубина разделения стереоканалов (1 кГц), дБ 30
Примечание: Технические характеристики устройства могут быть изменены без предварительного уведомления.
Prology MCA-1010U
Меры предосторожности при обращении с дисками
Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению
качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:
Для удаления следов пальцев и пыли с рабочей поверхности диска (той
стороны, на которой нет надписей) протирайте ее мягкой тканью.
Протирайте
слабые пятна не будут оказывать какое-либо влияние на качество
воспроизведения.
Никогда не используйте для очистки дисков химические вещества,
например, аэрозоли для грампластинок, антистатические аэрозоли или
жидкости, бензин или растворители. Такие химические вещества
способны необратимо повредить пластмассовую поверхность диска.
После
позволит избежать появления на поверхности дисков больших царапин,
способных вызвать "перескакивание" звучания при воспроизведении.
Не подвергайте диски в течение продолжительного времени
воздействию прямых солнечных лучей, высокой влажности или высокой
температуры. Длительное воздействие высокой температуры может
привести к короблению и искривлению диска.
Никогда не приклеивайте бумагу и не пишите на любой из сторон диска.
Острые наконечники ручек или чернила, используемые в некоторых
ручках с войлочным пишущим узлом, могут повредить поверхности
диска.
Никогда не используйте диски с необычным очертанием, например,
имеющим форму сердечка, восьмиугольника и т.д. Использование таких
дисков может привести
Хотя в магазинах в качестве принадлежности диска продается
специальная защитная пленка, ее использование может привести к
сбоям в работе устройства. Использование такой пленки абсолютно
недопустимо.
диски прямо от центра к краям. Небольшие пылинки или
использования обязательно помещайте диски в их коробки. Это
к сбоям в работе устройства.
Prology MCA-1010U
7
Для безопасного и эффективного использования устройства
Завод-изготовитель не несет ответственность за проблемы, возникшие
вследствие самостоятельной установки устройства!
Данное изделие является технически сложным товаром и относится к
бытовой радиоэлектронной аппаратуре
классификатору продукции и услуг устройство относится к группировке
3230115 “Устро йст ва радиоприемные комбинированные прочие” (часть
IV ОКДП).
Монтаж и эксплуатация данного сложного электронного устройства
должны осуществляться в соответствии с настоящим Руководством
пользователя. Монтаж устройства осуществляется в штатное место в
панели приборов автомобиля, подключение и настройка изделия
популярно изложены в
быть произведены потребителем в полном объёме самостоятельно.
Однако завод-изготовитель настоятельно рекомендует Вам поручить
проведение указанного комплекса работ сервисному центру,
сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка
на легковой автомобиль дополнительного электрооборудования,
сигнализаций и др. (далее – сертифицированный сервисный центр).
Для подачи питания на данное устройство может
источник питания с напряжением +12В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с "массой".
Перед установкой устройства, пожалуйста, полностью прочитайте
данную Инструкцию. Установ ка устройства требует подключения ко
многим штатным системам автомобиля. Автомобили имеют
низковольтные или мультиплексные системы, которые могут быть
повреждены при использовании низкоомных проверочных
например, проверочных ламп или логических пробников (которые
используются для тестирования компьютеров). Для проверки всех
штатных цепей автомобиля перед подключением устанавливаемого
устройства используйте только высококачественный цифровой
мультиметр.
Не пытайтесь в случае поломки открыть корпус устройства и
отремонтировать его самостоятельно. Если устройство не работает
правильно, обратитесь к соответствующему разделу данного
Руководства
устройства, могут быть иногда приняты за его неисправность. Если
неисправность не устранена, обратитесь в сервисный центр.
При мойке автомобиля следите, чтобы внутрь устройства не попала
вода, так как это может привести к его повреждению. Недопустимо
попадание жидкостей в устройство при мойке панели приборов,
внутренней части ветрового стекла и/или при случайном пролитии
жидкости на приборную панель, а также через неплотности моторного
. Ошибки, допущенные при установке и эксплуатации
настоящем Руководстве пользователя и могут
. По Общероссийскому
использоваться только
приборов,
Prology MCA-1010U
щита при мойке моторного отсек а, при подаче моющей смеси под
давлением, т.к. это может привести к выходу из строя устройства.
После эксплуатации автомобиля в летний период на открытом воздухе
необходимо пылесосить салон в целях сбора возможных трупов
насекомых и предотвращения попадания их внутрь устройства и его
составных частей. Попадание внутрь устройства и его составных частей
насекомых недопустимо.
Никогда не вставляйте внутрь дискового отсека устройства никаких
посторонних предметов, кроме дисков. Находящиеся внутри устройства
узлы могут быть повреждены любыми посторонними предметами.
Когда устройство не используется, вынимайте из него диск. Не
оставляйте удаленный диск в отверстии отсека устройства. Избегайте
воздействия на диски прямых солнечных лучей.
Температура. Устройство может работать неправильно при
экстремально высоких или экстремально низких температурах. В таком
случае прекратите использовать устройство до тех пор, пока
температура не станет нормальной. Устройство оборудовано
встроенной схемой защиты. Когда температура внутри устройства
повышается до определенной величины, схема защиты автоматически
останавливает
возможность охладиться, а затем снова включите воспроизведение.
Конденсат. В дождливую погоду или в условиях повышенной
влажности, а также в холодное время года сразу же после того, как
включен обогреватель (отопитель) салона автомобиля, на оптическом
устройстве считывания сигнала, расположенном внутри устройства,
может сконденсироваться влага
влаги устройство не сможет считывать информацию с диска и,
следовательно, будет работать неправильно. Для устранения такой
неисправности извлеките из устройства диск и подождите, пока
сконденсировавшаяся влага не испарится (около часа).
 "Перескакивание" воспроизведения. Когда автомобиль двигается по
неровной дороге, по дороге с поврежденным покрытием или
бездорожью, при воспроизведении аудиодисков могут появляться
пропуски звучания и/или воспроизводимого изображения.
Рекомендуется снизить скорость и плавно преодолевать препятствия
для исключения перескакивания воспроизведения. Частые поездки по
дороге с поврежденным покрытием или по бездорожью могут привести
к механическим повреждениям (обрыву) резиновых демпферов,
расположенных внутри устройства.
Очистка. Не пытайтесь очищать
химических веществ, так как это может привести к ухудшению его
внешнего вида. Для очистки корпуса устройства используйте только
чистую и сухую ткань.
воспроизведение. В этом случае дайте устройству
. В случае возникновения конденсации
по
устройство с помощью каких-либо
Prology MCA-1010U
9
Для безопасного управления автомобилем:
Для безопасного использования функций устройства, пожалуйста, не
забывайте выполнять требования Правил дорожного движения
Российской Федерации. Помимо этого старайтесь соблюдать очевидные
правила обращения с Вашим автомобилем, как источником
повышенной опасности.
Эти правила, в первую очередь, определяются риском наступления
вреда для жизни или здоровья третьих лиц, причинения вреда их
имуществу, домашним
Всегда ставьте автомобиль на стояночный тормоз, который должен
находиться в исправном состоянии и исключать возможность движения
автомобиля.
Всегда паркуйте автомобиль на открытой, хорошо проветриваемой
площадке.
Поддерживайте относительно низкий уровень громкости, чтобы во
время движения иметь возможность слышать все, что происходит
вокруг автомобиля.
Не меняйте диски, не регулируйте громкость и не осуществляйте какие-
либо другие операции управления устройством, которые могут отвлечь
Вас от управления автомобилем.
животным или окружающей среде.
10
Prology MCA-1010U
Элементы управления и их функции
1. Кнопка выключения/выключения питания и отключения звука
/MUTE.
2. Кнопки настройки радио (в режиме радио); переход на
следующий/предыдущий трек, перемотка трека в прямом/обратном
направлении
3. Регулятор параметров
4. Кнопка выбора местного или дальнего режимов приема LOC
5. Кнопка выбора диапазона радиоприемника BAND
6. Кнопка выбора источника сигнала SRC
7. Кнопка выбора режима индикации DISP
Prology MCA-1010U
/
11
8. Кнопки предварительной настройки на радиостанции и управления
режимами воспроизведения.
Кнопка предварительной настройки радиоприемника, паузы
воспроизведения и перехода к первой дорожке записи 1/
Кнопка предварительной настройки радиоприемника и управления
режимом сканирующего воспроизведения 2/INT.
Кнопка предварительной настройки радиоприемника и управления
режимом повторного воспроизведения 3/RPT.
Кнопка предварительной настройки радиоприемника и управления
режимом воспроизведения в случайном порядке 4/RDM.
Кнопка предварительной настройки радиоприемника, перехода на
10 MP3-треков в обратном направлении, к предыдущему каталогу 5/DN.
Кнопка предварительной настройки радиоприемника и перехода на
10 MP3-треков в прямом направлении, к следующему каталогу 6/UP.
9. Кнопка AMS - автоматическое сохранение настройки на радиостанции в
памяти устройства и сканирование предварительно настроенных
радиостанций.
10. Разъем AUX IN, линейный стереовход Mini-Jack.
11. Разъем для подключения карт памяти USB.
12. Кнопка открытия панели .
13. Приёмник сигналов пульта дистанционного управления.
14. Кнопка тонокомпенсации LOUD.
15. Кнопка выбора стереорежима радио ST.
16. Слот для карт памяти SD
17. Кнопка сброса настроек устройства RESET
18. Индикатор статуса передней панели (мигает при снятой панели,
непрерывно горит, когда панель откинута).
19. Слот для загрузки дисков.
20. Кнопка извлечения компакт-диска
TOP.
12
Prology MCA-1010U
Общие операции
Включение и выключение устройства
Для включения или выключения устройства удерживайте кнопку
/MUTE нажатой более 2 секунд.
Кнопка RESET
Кнопка RESET (17) находится на корпусе за передней панелью и для ее нажатия следует воспользоваться шариковой ручкой или другим подобным заостренным предметом. Кнопка «утоплена» внутрь корпуса устройства, что позволяет избежать ее случайного нажатия. После нажатия и удержания данной кнопки в течение 2 секунд из памяти устройства будут стерты все запрограммированные радиостанции и сброшена настройка часов. Данная кнопка должна быть нажата при появлении на дисплее ошибочной индикации или при неверном функционировании.
Выбор источника звучания
Последовательно нажмите кнопку SRC для выбора одного из источников аудиопрограмм в следующем порядке:
AUX (линейный стереовход)  TUNER (радиоприемник)  S-CDP (устройство дисков) USB (карта памяти USB)  CARD (карта памяти SD)
Режимы воспроизведения дисков и карт памяти USB, SD доступны только при условии, что в устройство загружен соответствующий носитель информации (диск, карта
памяти).
Регулировка громкости
Для увеличения громкости вращайте регулятор параметров (3) по
часовой стрелке, для уменьшения – против часовой стрелки.
Настройка звучания
Для выбора желаемого режима настройки звучания нажмите на регулятор параметров (3). Режимы выбираются в следующем порядке:
VOL (громкость) BAS (низкие частоты) TRE (высокие частоты) BAL (баланс левогоправого каналов)  FAD (баланс переднего – тылового
каналов) ...
Настройка желаемого звучания осуществляется вращением регулятора параметров.
Отключение звука
Для отключения звука устройства нажмите кнопку /MUTE. На дисплее будет мигать надпись MUTE. Для включения звука нажмите кнопку
Prology MCA-1010U
13
/MUTE еще раз или поверните регулятор параметров в любом
направлении.
Вывод текущего времени на дисплей и установка времени
Для вывода текущего времени на дисплей устройства в режиме радио однократно нажмите кнопку DISP и несколько раз, если устройство находится в других режимах.
Вращайте регулятор параметров (3) по часовой стрелке для изменения значения часов и против часовой стрелки – для изменения значения минут. Выход из режима настройки текущего времени происходит автоматически через 5 секунд.
Отображение информации ID3 TAG
Если информация ID3 TAG содержится в файле MP3, то в режиме воспроизведения MP3 она будет циклически появляться на дисплее устройства. Одновременно с ней будут включаться индикаторы, указывающие на тип выводимой в данный момент информации в следующем порядке:
НАЗВАНИЕ И НОМЕР ПАПКИ (индикатор "FOLDER")   НАЗВАНИЕ И НОМЕР ФАЙЛА (индикатор "FILE")   НАЗВАНИЕ
АЛЬБОМА (индикатор "ALBUM")   НАЗВАНИЕ КОМПОЗИЦИИ (индикатор "TITLE")   ИСПОЛНИТЕЛЬ (индикатор "ARTIST")   …
Для вывода информации ID3 вручную, поочерёдно нажимайте
кнопку DISP.
Если файл MP3 не содержит информацию ID3 TAG, то вместо
трех последних сообщений будет выводиться надпись "NO ID3 ".
Внимание! Устройство поддерживает только латинские ID3 TAG, названия папок, файлов и треков.
Управление радиоприемником
При необходимости переключения устройства в режим работы радиоприемника нажмите кнопку SRC. На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажмите кнопку BAND. Диапазоны будут переключаться циклически в следующем порядке:
FM1 FM2  FM*
* Диапазон FM без цифрового индекса соответствует диапазону УКВ.
14
Prology MCA-1010U
Автоматическая настройка на радиостанцию
Удерживайте нажатой более 0.5 секунд кнопку или для автоматического поиска радиостанции в направлении увеличения или уменьшения частоты настройки.
Ручная настройка на радиостанцию
Для увеличения или уменьшения частоты настройки на один шаг нажмите кнопку
или .
Ручное сохранение настройки на радиостанцию в памяти устройства
Нажмите кнопку желаемой ячейки памяти предварительной настройки (16) и удерживайте ее в нажатом положении более 2 секунд. В память
данной кнопки будет внесена радиостанция, на которую настроен радиоприемник.
Автоматическая настройка на радиостанции с сохранением в памяти устройства
Нажатие кнопки AMS более чем на 2 секунды приведет к включению функции автоматической настройки на радиостанции в выбранном диапазоне и сохранению в памяти устройства шести радиостанций с наиболее мощным сигналом. По окончании настройки включится режим сканирования станций.
Прослушивание радиостанции, настройка на которую сохранена в памяти устройства
Нажмите на кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на желаемую радиостанцию. Номер нажатой кнопки появится на дисплее устройства.
Сканирование предварительно настроенных радиостанций
Для сканирования предварительно настроенных радиостанций кратковременно нажмите кнопку AMS. Во время сканирования радиоприемник будет последовательно на пять секунд настраиваться на каждую радиостанцию, хранящуюся в памяти устройства. Порядковый номер каждой радиостанции в памяти устройства будет мигать на дисплее. Для остановки сканирования нажмите еще раз кнопку AMS или нажмите любую из цифровых кнопок
1 - 6.
Prology MCA-1010U
15
Выбор стереофонического или монофонического режимов работы радиоприемника
Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточно силен. На дисплее в этом случае загорается индикатор стереоприема. Для ручного включения стереофонического режима нажмите на кнопку ST. Отключение стереофонического режима приема (режим MONO) может понадобиться, если выбранная радиостанция принимается с сильным шумом или с помехами. Для этого нажмите второй раз кнопку
ST.
Выбор местного или дальнего режимов приема
Для переключения режимов нажмите кнопку LOC. Изначально устройство работает в режиме дальнего приема (DX). При переключении режимов на дисплее устройства на несколько секунд включается надпись "LOCAL" или "-DX-". В режиме местного приема чувствительность автопоиска немного снижена для наиболее точной настройки на радиостанции, уровень приема которых чрезмерно высок.
Режим специальных настроек устройства
Для входа в меню специальных настроек нажмите на регулятор параметров (3) и удержи вайте его нажатым в течение примерно 2 секунд. Для настройки выбранной опции вращайте регулятор параметров. Для перехода к следующей опции меню кратковременно нажмите на регулятор параметров. Последовательность выбора функций специальных настроек устройства:
DSP mode -> ESP mode -> MULT mode ->Loud ON/OFF -> BEEP ON/OFF -> SEEK1/2 mode ->
Выход из режима специальных настроек происходит автоматически, если в течение 5 секунд не выполняются никакие действия по изменению настроек.
Stereo/Mono->VOL mode -> 12/24 Hour mode
1. "DSP mode "
При помощи опции DSP можно выбрать наиболее приятную для вашего слуха настройку звучания. Вращайте регулятор параметров по часовой стрелке для выбора настроек в следующем порядке:
DSP OFF (коррекция отключена) POP (поп-музыка)  FLAT (ровная частотная характеристика) CLASSIC (классическая
музыка) ROCK (рок-музыка) 
Вращайте регулятор параметров против часовой стрелки для выбора настроек в обратном порядке.
Внимание! Выбор любой предустановленной настройки звучания, отличной от DSP OFF, лишает возможности ручной регулировки тембра.
16
Prology MCA-1010U
2. "ESP mode "
Выбор времени записи в антишоковую буферную память при прослушивании дисков: 12 или 45 секунд.
3. "MULT mode"
Выбор режима поддержки мультисессионных дисков:
Режим ON
Extra", "Multi session". Режим OFF. Поддерживаются диски, записанные в режимах "Mixed CD",
"One session CD".
. Поддерживаются диски, записанные в режимах "Mixed CD", "CD
4. "LOUD
При прослушивании с низким уровнем громкости используйте функцию тонокомпенсации LOUD ON для увеличения уровня низких частот. При включении данной функции на дисплее устройства включается индикатор
"LOUD". Для отключения режима тонокомпенсации выбирайте опцию LOUD OFF.
ON/OFF"
5. "BEEP ON/OFF "
Данная функция управляет звуковыми сигналами, сопровождающими все нажатия на кнопки. "ON" - звуковые сигналы включены (фабричная установка), "OFF" - звуковые сигналы выключены.
6. "SEEK1/2 mode"
При помощи данной функции можно выбрать один из двух режимов автоматического поиска радиостанций:
Режим SEEK 1
найдена следующая радиостанция.
Режим SEEK 2
найдена следующая станция при условии, что в этот момент не нажата кнопка
Примечание. Данная функция доступна только в режиме радиоприемника.
. Автоматический поиск прекращается, как только будет
. Автоматический поиск прекращается, как только будет
или .
7. “STEREO/MONO”
Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточно силен. На дисплее в этом случае загорается индикатор стереоприема. Отключение
Prology MCA-1010U
17
стереофонического режима приема (режим MONO) может понадобиться, если выбранная радиостанция принимается с сильным шумом или с помехами. При этом индикатор стереоприема исчезнет.
Примечание. Данная функция доступна только в режиме радиоприемника.
8. "VOL mode"
Данная функция позволяет задать уровень громкости, который будет устанавливаться при включении устройства.
VOL LAST.
установлен уровень громкости, который был при последнем выключении питания.
VOL ADJ.
параметров. На дисплее появится надпись "A-VOL". После этого вращением регулятора параметров выберите желаемый уровень громкости, который будет устанавливаться при каждом включении устройства.
В этом случае при включении устройства будет автоматически
После выбора данной опции еще раз нажмите регулятор
9. “12/24 HOUR”
Вращайте регулятор параметров (3) для выбора формата
отображения текущего времени.
Основные операции управления воспроизведением
Загрузка компакт-дисков
Нажмите кнопку на передней панели устройства, чтобы открыть панель. Вставьте компакт-диск в слот таким образом, чтобы рабочая сторона (сторона, на которую нанесена запись) была обращена вниз. Закройте панель.
Извлечение компакт-дисков
Нажмите кнопку на передней панели устройства, чтобы открыть панель. Затем нажмите кнопку извлеченный диск не будет вынут из устройства в течение примерно 10 секунд, он будет автоматически загружен обратно в устройство.
извлечения компакт-диска
(20)
. Если
18
Prology MCA-1010U
Подключение карты памяти SD
Вставьте карту памяти в слот (16) до «щелчка», соблюдая
ориентацию карты, как показано на пиктограмме передней панели устройства
дисплей будет выведено сообщение "CARD ".
Для извлечения карты памяти SD выйдите из режима воспроизведения " CARD", откройте переднюю панель, нажмите на карту посередине слота, затем потяните ее на себя.
. Устройство автоматически переключится на карту памяти, на
Внимание!
Перед извлечением карты, сначала переключитесь на другой
режим работы или выключите питание устройства.
Никогда не извлекайте карту во время воспроизведения с неё
музыкальных файлов. Это может привести к повреждению карты или вызвать сбои в работе устройства
Подключение карты памяти с интерфейсом USB
Откройте крышку на разъеме USB (11). Вставьте карту памяти в разъем. Устройство автоматически переключится на карту памяти, на дисплей будет выведено сообщение "USB ".
Для извлечения карты памяти выйдите из режима воспроизведения "USB", затем потяните ее на себя.
Внимание!
Перед извлечением карты, сначала переключитесь на другой
режим работы или выключите питание устройства.
Никогда не извлекайте карту во время воспроизведения с неё
музыкальных файлов. Это может привести к повреждению карты или вызвать сбои в работе устройства
Включение режима воспроизведения
При загрузке дисков воспроизведение начинается автоматически с первого трека.
Временная остановка воспроизведения
Во время воспроизведения диска нажмите кнопку 1/ll для временной остановки воспроизведения. Для продолжения воспроизведения повторно нажмите данную кнопку.
Prology MCA-1010U
19
Ускоренное воспроизведение в прямом и обратном направлении
Нажмите и удерживайте нажатой в течение 2 секунд кнопку или для ускоренного воспроизведения в прямом или обратном направлении.
Повторное воспроизведение
Во время воспроизведения нажмите кнопку 3/RPT для выбора повторного воспроизведения: "RPT ON" (повтор трека), "RPT OFF" (повтор отключен).
Сканирующее воспроизведение
Во время воспроизведения нажмите кнопку 2/INT, чтобы включить режим воспроизведения первых 10 секунд каждого трека. Нажмите кнопку второй раз, чтобы отметить этот режим.
Воспроизведение в случайном порядке
Во время воспроизведения нажмите кнопку 4/RDM, чтобы включить режим воспроизведения в случайном порядке. Нажмите кнопку второй раз, чтобы отменить этот режим.
Навигация по диску или карте памяти SD/USB
В устройстве предусмотрено четыре способа выбора необходимого трека.
1. Переход к следующему/предыдущему треку
В режиме воспроизведения MP3 нажмите кнопку или для перехода, соответственно, к началу следующего или началу текущего трека. Для перехода к началу предыдущего трека нажмите кнопку два раза.
2. Навигация на основе порядковых номеров треков
В режиме воспроизведения MP3 нажмите один раз кнопку AMS, на дисплее появится индикация "TRK SCH".
Нажмите регулятор параметров. На дисплее появится индикация "0001", причем цифра "1" будет мигать. Вращая регулятор параметров, выберите значение единиц номера искомого трека.
Нажмите регулятор параметров еще раз. В номере трека начнет мигать позиция тысяч. Вращая регулятор параметров, выберите значение тысяч номера искомого трека.
Нажмите регулятор параметров еще раз. В номере трека начнет мигать позиция сотен. Вращая регулятор параметров, выберите значение сотен номера искомого трека.
20
Prology MCA-1010U
Нажмите регулятор параметров еще раз. В номере трека начнет мигать позиция десятков. Вращая регулятор параметров, выберите значение десятков номера искомого трека.
Нажмите регулятор параметров еще раз. Устройство начнет воспроизведение трека с выбранным номером.
Примечание. Если выбран трек с номером, превышающим число треков на носителе, то включится воспроизведение последнего трека.
3. Навигация по альбомам, начиная с корневого каталога
диска или карты памяти
В режиме воспроизведения MP3 нажмите два раза подряд кнопку AMS, на дисплее появится надпись "FILE SCH".
Нажмите регулятор параметров. На дисплей будет выводиться и прокручиваться в режиме бегущей строки название первой папки на носителе. Вращая регулятор параметров, выберите необходимую папку.
Нажмите регулятор параметров. На дисплей будет выводиться, и прокручиваться в режиме бегущей строки название выбранной папке. Вращая регулятор параметров, выберите необходимый трек.
Нажмите регулятор параметров еще раз. Устройство начнет воспроизведение выбранного трека.
первого трека в
4. Навигация на основе названий файлов (только латинские
символы)
В режиме воспроизведения MP3 нажмите три раза подряд кнопку AMS, на дисплее появится надпись "CHAR SCH". Нажмите регулятор параметров. На дисплее появится мигающая буква "A" – из названия искомого трека. Вращая регулятор параметров, выберите нужную букву, цифру или символ.
Нажмите регулятор параметров еще раз. На дисплее будет отражен выбранный первый символ и вторая мигающая буква "A". регулятор параметров, выберите нужную букву, цифру или символ. Повторите эти операции требуемое количество раз.
Для начала поиска удерживайте нажатым регулятор параметров в течение 2 секунд. На дисплее появится надпись "FOUNDING". Если файл, название которого содержит искомую комбинацию символов, будет найден, на дисплее отобразится его название. Если найденных файлов будет несколько, просмотр осуществляется Для воспроизведения нужного файла нажмите регулятор параметров. Если файл не будет найден, на дисплее появится надпись "NOFOUND".
вращением регулятора параметров.
Вращая
Prology MCA-1010U
21
Установка устройства
Внимание! Перед установкой устройства удалите 2 транспортировочных винта, которые находятся на верхней крышке. В противном случае устройство не будет работать.
Примечания
Для установки устройства выберите такое место, где оно не будет
мешать водителю нормально управлять автомобилем.
Перед окончательной установкой устройства временно подключите к
нему все провода и убедитесь, что все соединения сделаны правильно
и система работает нормально.
Используйте только прилагающиеся к устройству крепежные изделия.
Тол ько в этом случае установка
Использование деталей, не входящих в комплект устройства, может
привести к нарушению его нормальной работы.
Если установка устройства требует сверления отверстий или любого
другого изменения штатных деталей автомобиля, обязательно
проконсультируйтесь у ближайшего дилера.
Устанавливайте устройство таким образом, чтобы оно не могло стать
причиной ранения водителя
остановки или резкого торможения.
При установке отклонение устройства от
горизонтальной плоскости не должно
превышать 30°. В противном случае
технические характеристики устройства могут
быть далеки от оптимальных.
Никогда не устанавливайте устройство там, где оно будет сильно
нагреваться, например, от воздействия прямых солнечных лучей или
горячего воздуха
которых устройство будет подвергаться воздействию сильной вибрации
или на него будет попадать пыль или грязь.
будет надежной и безопасной.
или пассажиров во время внезапной
, поступающего от отопителя. Также избегайте мест, в
22
Prology MCA-1010U
Процедура установки
Устройство может быть установлено на приборную панель автомобиля в монтажное отверстие с размерами 183 × 52 мм. Толщин а приборной панели должна быть в пределах 4.75 – 5.56 мм.
1. Вставьте кожух устройства в приборную панель и отогните крепежный
замок соответственно толщине панели, чтобы зафиксировать кожух.
2. После вкручивания монтажного винта оденьте на него демпфирующую
прокладку, входящую в крепежный комплект. Подключите разъем
питания.
3. Установите декоративную внешнюю рамку.
Prology MCA-1010U
23
1. Монтажный кожух
2. Устройство
3. Декоративная внешняя рамка
Удаление устройства
1. Извлеките панель.
2. Вставьте съемники,
входящие в комплект
поставки, в отверстия на
обеих сторонах устройства,
как показано на рисунке,
чтобы они зафиксировались
со «щелчком».
3. Извлеките устройство из приборной панели автомобиля, для
этого потяните его на себя.
24
Prology MCA-1010U
Снятие передней панели
Установка передней панели
1. Нажмите кнопку , чтобы отключить питание.
2. Нажмите на кнопку передней панели, откиньте панель, потяните левый край панели, нажимая на правый упор.
1. Удер ж ивая панель в наклонном положении, вставьте ее в правый упор.
2. Нажмите на левую часть панели до «щелчка», чтобы ввести ее в зацепление с левым упором.
3. Переведите переднюю панель в рабочее положение. Вы услышите характерный щелчок.
Prology MCA-1010U
25
Меры предосторожности:
1. Для хранения снятой с устройства передней панели используйте входящий в комплект футляр.
2. Не допускайте падения передней панели устройства.
3. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.
4. Никогда не дотрагивайтесь до разъемов, находящихся на передней
панели и устройстве. Это может привести к загрязнению разъемов и плохому электрическому контакту.
5. В случае загрязнения контактов их можно очищать сухой и чистой тканью.
6. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.
7. Следите за тем, чтобы на переднюю панель устройства не попали бензин, растворители или другие летучие жидкости.
8. Никогда не пытайтесь разобрать переднюю панель устройства!
26
Prology MCA-1010U
Схема подключения проводов устройства
Prology MCA-1010U
27
Внимание! Неверное подключение устройства может привести к его
поломке и лишению права на гарантийное обслуживание.
Внимание! В данном устройстве используются усилители мощности,
подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля на провод питания «+12 В постоянно» или друг с другом.
Внимание! Красный провод устройства
зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.
должен быть подключен к цепи
Если после выключения зажигания сбрасываются настройки устройства
и сохраненные радиостанции, поменяйте местами подключение красного и желтого проводов питания:
28
Prology MCA-1010U
Эксплуатационные ограничения и текущий ремонт
Устройство предназначено для эксплуатации в автомобилях с
напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее повреждения корпуса или соединительного кабеля.
Ошибки, допущенные при установке и эксплуатации устройства, могут
быть приняты за неисправность. Ниже приводится таблица, в которой сведены простые методы проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании устройства.
Данное устройство имеет специальный фильтр, позволяющий
практически исключить помехи по питанию. Однако на некоторых автомобилях (в частности, на старых моделях) могут быть слышны щелчки или другие нежелательные помехи.
При замене предохранителей убедитесь, что новый предохранитель
такого же типа и номинала. Использование других предохранителей может вызвать выход из строя предохранитель на 15А, расположенный на задней стенке корпуса непосредственно под основным разъемом электрической проводки.
При отсутствии видимых причин неисправности устройство следует
демонтировать и обратиться в сервисный центр. Перед тем, как перейти к методам проверки, описанным в данной таблице, тщательно проверьте правильность подключения устройства.
Неисправность Причина Устранение
Нет питания
Воспроизведение не начинается
устройства. В данной модели используется один
Перегорел предохранитель
Неправильное подключение Ключ не повернут в замке зажигания автомобиля в положение ON (зажигание)
Диск не загружен в устройство или загружен неправильно
Поменяйте перегоревший предохранитель на предохранитель нужного номинала. Если предохранитель перегорит снова, обратитесь в сервисный центр Проверьте подключение питания Если в качестве источника питания выбрана дополнительная цепь питания, но двигатель не работает, поверните ключ в замке зажигания в положение "ACC" (дополнительное) Загрузите диск в устройство рабочей стороной вниз
Prology MCA-1010U
29
Воспроизведение не начинается
Диск загрязнен Очистите поверхность
диска
Низкое напряжение аккумуляторной батареи автомобиля
В устройство загружен диск не того формата, который может воспроизводить данное устройство
Некачественный диск или при записи диска были заданы неверные параметры
Зарядите аккумуляторную батарею автомобиля. Если Устройство после этого все равно не работает, проконсультируйтесь с дилером
Загружайте только те диски, которые устройство может воспроизводить
Используйте качественный диск
Нет звука
Громкость установлена на минимальный уровень
Неправильное подключение
30
Установите нужный уровень громкости
Проверьте правильность подключения устройства
Prology MCA-1010U
Используется режим ускоренного воспроизведения в прямом или обратном направлении
В режиме ускоренного воспроизведения в прямом или обратном направлении звук отключается
Звук искажен
Диск загрязнен или имеет царапины
Устройство установлено в таком месте, где возникает сильная вибрация
Протрите рабочую поверхность диска от пыли и грязи. Не используйте для воспроизведения поцарапанные диски
Вибрация устройства может привести к
"перескакиванию" звука
Prology MCA-1010U
31
Индикация "NO FILE"
Индикация "ERR-4"
Индикация "ERR-11"
Индикация "ERR-3" или "ERR-7"
Индикация "ERR-10"
Индикация "ERR-12"
Радиоприемник не работает
Диск не соответствует формату Audio CD и не содержит файлов MP3
Диск установлен рабочей стороной вверх
Ошибка при декодировании MP3
Ошибка в работе CD- транспорта
Повторяющаяся ошибка
Ошибка чтения карты памяти SD/USB
К устройству не подключен кабель антенны
Такой диск не может воспроизводиться данным устройством
Извлеките диск и загрузите его правильно - рабочей стороной вниз
Попробуйте воспроизводить диск MP3 с другими параметрами кодирования
Нажмите на кнопку (20), чтобы извлечь диск. Если диск не извлекается, нажмите на кнопку RESET и повторите попытку. Если и в этом случае диск остается в устройстве, то обратитесь в сервис­центр
Попробуйте воспроизводить другой диск MP3
Замените карту памяти
Надежно подключите кабель антенны к устройству
Не работает функция автонастройки на радиостанции
Радиостанции имеют слишком слабый сигнал
32
Настраивайтесь на станции вручную
Prology MCA-1010U
Хранение, транспортировка, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях
по группе "Л" ГО СТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГО СТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических
Срок службы устройства - 2 года. Устройство не содержит вредных
материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта дистанционного управления должны утилизироваться согласно местному законодательству по охране окружающей среды.
повреждений.
Гарантии поставщика
Устройство Prology MCA-1010U соответствует утвержденному образцу. Изготовитель гарантирует соответствие устройства требованиям ГОСТ
122006-87, ГОСТ 22505-97, ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации - 12 месяцев с
момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные
ниже принадлежности устройства, если их замена конструкцией и не связана с разборкой устройства: комплект проводки, монтажные приспособления, документацию,
прилагаемую к устройству.
на окружающую среду
предусмотрена
Prology MCA-1010U
33
Расшифровка даты выпуска устройства, указанной в серийном номере
Серийный номер устройства указывается под штрих-кодом на упаковке,
а также на стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства,
достаточно расшифровать 5 и 6 цифру из 12-значного серийного номера. Пример расшифровки приведен ниже.
1AAA0A000001
А – месяц выпуска (A – январь, B – февраль, C – март, D – апрель, E – май, F – июнь, G – июль, H – август, I – сентябрь, J – октябрь, K – ноябрь, L – декабрь).
0 – год выпуска (0 - 2010, 1 – 2011, 2 – 2012 и т. д.)
Данное устройство выпущено в январе 2010 года.
34
Prology MCA-1010U
Prology MCA-1010U
35
Наименование: Пролоджи МСА-1010Ю
Страна производитель: Китай Основное предназначение товара: ФM/УКВ СД/УСБ СД/МП3-ресивер
Изготовитель: СХТ Гроу п АГ
Юридический адрес изготовителя:
ЕБС Бизнесс Форум, Баарерштрассе 135,
СХ-6301 Зуг, Швейцария
Импортер ООО "Мегаполис"
Москва, ул. Барклая, д. 16 к. 1
Срок службы: 2 года
Loading...
