Модель:

DVS-1350

Автомобильный мультимедийный центр

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации
FM/УКВ-приемника и проигрывателя DVD/VCD/WMA/MPEG4/CD/MP3-дисков (да­лее "проигрывателя") в автомобиле с напряжением бортовой сети 12 В. Установ­ку проигрывателя рекомендуется производить с привлечением специалиста по
электрооборудованию автомобилей.
Самостоятельное вскрытие проигрывателя, механические повреждения и нару­шение порядка эксплуатации могут привести к его неисправностям и к лишению
права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию проигрывателя, повышаю­щей его надежность и улучшающей эксплуатационные характеристики, в конст­рукцию могут быть внесены незначительные изменения, не отраженные в на­стоящем Руководстве.

Назначение

Проигрыватель Prology DVS-1350 предназначен для воспроизведения дисков
форматов DVD, VCD, CD, MP3, WMA, JPEG, DivX . Проигрыватель обеспечивает:

- отображение цветных видеопрограмм в системах цветности NTSC/PAL/SECAM;

- прием радиостанций в диапазонах FM и УКВ;

- воспроизведение звука через внешние громкоговорители или через линейный
выход.

Функции DVD-ресивера

· ЖК-монитор размером 3,5" (89 мм)

· Полностью съемная моторизованная передняя панель с футляром

· Высокая выходная мощность (4x55 Вт)

· Совместимость с форматами DVD/MPEG4/VCD/CD/MP3/WMA/JPEG

· Антишоковая буферная память

· Четыре предустановленные характеристики эквалайзера

· Слот для карт памяти SD

· Поддержка карт памяти с интерфейсом USB

· Система RDS-EON

· Встроенный ТВ-тюнер

· Память на 24 радиостанции (18 FM, 6 УКВ)

· Дистанционное управление

· Линейный аудио/видеовход mini-Jack

· Видеовход для камеры заднего обзора

· 2 Видеовыхода RCA

· 4-канальный аудиовыход RCA

· Линейный RCA выход на сабвуфер

· Линейный стереовход RCA

· Стандартный монтажный размер 1 DIN

· Стандартный разъем ISO

Prology DVS-1350 Saturn Marketing, Ltd.2

Комплект поставки

Проигрыватель Prology DVS-1350 1 шт.
Пульт дистанционного управления 1 шт.
Декоративная рамка передней панели 1 шт.
Монтажный винт 1 шт.
Резиновая демпфирующая прокладка 1 шт.
Соединительные кабели 1 комплект
Крепёжные принадлежности 1 комплект
Ключ-съемник 2 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект

Рекомендовано производителем

Автомобильная всеволновая телевизионная антенна PROLOGY ТVА-300
Назначение

Данная антенна предназначена для оптимального приема телевизионного сигна­ла в MB или ДМВ диапазоне. Антенна предназначена для эксплуатации в автомо­билях с напряжением бортовой сети 12 В с заземленным отрицательным полю­сом батареи. Перед началом установки внимательно прочитайте инструкцию по
установке антенны. Для оптимальной работы установите антенну и проложите ее
кабель, как указано в инструкции.

Технические характеристики

Диапазон рабочих частот 48,5... 862 МГц

МВ 1 ... 12Принимаемые каналы
ДМВ 21 ...69

Коэффициент усиления ДО 22 дБ
Дальность приема при условии

прямой видимости
Напряжение питания 12В

Внимание!

Качество приема телевизионного сигнала зависит от расстояния до передатчика,
рельефа местности, отражающих телевизионный сигнал препятствий, мощности
передатчика, помехоустойчивости телевизионного приемника, наличия на стекле
тонирующей пленки или обогревателя стекол.

Сделано в России

Prology DVS-1350 Saturn Marketing, Ltd.3

до 100 км

Основные технические характеристики

Общие

Напряжение питания, предельные значения 11 – 16 В постоянного тока
Полярность источника питания Только системы с заземлением

Максимальная выходная мощность 4 x 55 Вт
Подходящее сопротивление динамиков 4-8 Ом
Номинал встроенного предохранителя 15 А
Уровень входного аудиосигнала ≥ 300 мВ
Линейный выход сабвуфера 4 В
Размеры установочные (Ш х В х Г) 178 х 50 х 166 мм
Вес 2,2кг

Радиоприёмник

Диапазон частот FM 87,5 - 108 МГц
Диапазон частот УКВ 65 - 74 МГц
Полезная чувствительность 8 дБ (мкВ)
Глубина разделения стереоканалов (1 кГц) 30 дБ
Диапазон воспроизводимых частот 30 - 15 000 Гц
Отношение сигнал-шум > 55 дБ

Проигрыватель дисков

Размер дисков 12 см (5")
Диапазон воспроизводимых частот 20 Гц - 20 кГц
Отношение сигнал-шум > 80 дБ
Глубина разделения стереоканалов > 60 дБ
Коэффициент нелинейных искажений < 0,2% ( 1кГц)
Системы цветности PAL/NTSC/AUTO
Видеовыход 1 ± 0.2 В
Разрешение по горизонтали ≥ 500 линий

Монитор

Тип дисплея жидкокристаллический
Способ управления активная матрица TFT
Разрешение дисплея 320 × 234 точек
Диагональ экрана 3,5" (89 мм.)
Размер экрана (ШхВ) 76 х 43 мм
Размер экранного элемента 0,2385 x 0,183 мм
Контрастность 350 кд/м

TB-тюнер

Диапазон воспроизводимых частот 44.25- 140.00 МГц (МВ-1)

Система цветности телевизионного сигнала SECAM

отрицательного полюса бата­реи

2

140.00-460.00 МГц (МВ-2)

460.00-863.25 МГц (ДМВ)

Prology DVS-1350 Saturn Marketing, Ltd.4

Воспроизводимые диски

Тип диска и

логотип

DVD Video

или

Video CD

или

Audio CD 5 дюймов (12 см) Приблизительно 74 минуты.

Также воспроизводятся следующие типы файлов:

· Аудиофайлы: MP3 (*.mp3), W MA (*.wma)

· Видеофайлы:

MPEG 2 (*.vob), MPEG 1 (*. dat), MP4 (*.avi, DivX3.11/4.0/5.0/6.0/7.0)

· Файлы с изображениями: JPEG (*.jpg)

Ограничения для файлов MP3:

· ISO 9660 или ISO 9660+Joliet,
максимальное допустимое количество символов в имени файла -30.

· Максимальная глубина вложенности папок: 8

· Максимальное число папок на диске: 99

· Максимальная продолжительность одного трека: 99 минут 59 секунд

· Скорость передачи данных: 32- 320 Кбит/c (предпочтительно 128 Кбит/c)

· Частота дискретизации: 8-48 КГц (предпочтительно 44.1 КГц)

Не поддерживаются форматы:

*.ACC, *.DLF, *.PLS, *.M3U, MP3 PRO, файлы с DRM, а также диски с открытой
сессией.

Размер диска Максимальное время вос-

произведения

5 дюймов (12 см) Приблизительно 133 минуты (SS/SL)

Приблизительно 242 минуты (SS/DL)
Приблизительно 266 минут (DS/SL)
Приблизительно 484 минуты (DS /DL)

SS = односторонний, DS = двухсторонний,
SL = однослойный, DL = двухслойный

5 дюймов (12 см) Приблизительно 74 минуты.

Номер региона (номер регионального ограничения) DVD

Номер региона данного проигрывателя "5".

Prology DVS-1350 Saturn Marketing, Ltd.5

Для безопасного и эффективного использования устройства

· Данное изделие является технически сложным товаром и относится к быто-

вой радиоэлектронной аппаратуре. По Общероссийскому классификатору
продукции и услуг Устройство относится к группировке 3230115 “ Устройства
радиоприемные комбинированные прочие” (часть IV ОКДП).

· Монтаж и эксплуатация данного устройства должны осуществляться в соот-

ветствии с настоящим Руководством. Монтаж устройства осуществляется в
штатное место в панели приборов автомобиля, подключение и настрой­ка изделия популярно изложены в Инструкции по установке и могут быть
произведены потребителем в полном объёме самостоятельно. Однако завод­изготовитель настоятельно рекомендует Вам поручить проведение указан­ного комплекса работ сервисному центру, сертифицированному по ГОСТ Р
51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополни­тельного электрооборудования, сигнализаций и др. (далее – сертифициро­ванный сервисный центр).

· Для подачи питания на данное устройство может использоваться только ис-

точник питания с напряжением +12В постоянного тока; отрицательная клем­ма аккумуляторной батареи должна быть соединена с "массой".

· Перед установкой устройства, пожалуйста, полностью прочитайте данную

Инструкцию. Установка устройства требует подключения ко многим штатным
системам автомобиля. Автомобили имеют низковольтные или мультиплекс­ные системы, которые могут быть повреждены при использовании низкоом­ных проверочных приборов, например, проверочных ламп или логических
пробников (которые используются для тестирования компьютеров). Для про­верки всех штатных цепей автомобиля перед подключением устанавливае­мого устройства используйте только высококачественный цифровой мульти­метр.

· Не пытайтесь в случае поломки открыть корпус устройства и отремонтиро-

вать его самостоятельно. Если устройство не работает правильно, обрати­тесь к соответствующему разделу данного Руководства. Ошибки, допущен­ные при установке и эксплуатации устройства, могут быть иногда приняты за
его неисправность. Если неисправность не устранена, обратитесь в сервис­ный центр.

· При мойке автомобиля следите, чтобы внутрь устройства не попала вода,

так как это может привести к его повреждению. Недопустимо попадание жид­костей в устройство при мойке панели приборов, внутренней части ветрового
стекла и/или случайное пролитие жидкости на приборную панель, а также
через неплотности моторного щита при мойке моторного отсека, при подаче
моющей смеси под давлением, т.к. это может привести к выходу из
строя устройства.

· После использования автомобиля на открытом воздухе необходимо пылесо-

сить салон в целях сбора возможных трупов насекомых и непопадания их
внутрь устройства и его составных частей. Попадание внутрь устройства и
его составных частей насекомых недопустимо.

· Никогда не засовывайте какие-либо предметы внутрь отсека диска устройст-

ва, кроме самого диска. Находящиеся внутри устройства узлы могут быть по­вреждены любыми посторонними предметами.

Prology DVS-1350 Saturn Marketing, Ltd.6

· Когда устройство не используется, вынимайте из него диск. Не оставляйте

удаленный диск в отверстии отсека проигрывателя. Храните диски подальше
от прямых солнечных лучей.

· Температура. Устройство может работать неправильно при экстремально

высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормаль­ной, устройство оборудовано встроенной схемой защиты. Когда температура
внутри устройства повышается до определенной величины, схема защиты
автоматически останавливает воспроизведение. В этом случае дайте уст­ройству возможность охладиться, а затем снова включите воспроизведение.

· Конденсат. В дождливую погоду или в условиях повышенной влажности, а

также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, на оптическом устройстве считывания сиг­нала расположенном внутри устройства может сконденсироваться влага. В
случае возникновения конденсации влаги устройство не сможет считывать
информацию с диска и, следовательно, будет работать неправильно. Для
устранения такой неисправности извлеките из устройства диск и подождите,
пока сконденсировавшаяся влага не испарится (около часа).

· "Перескакивание" воспроизведения. Когда автомобиль двигается по неров-

ной дороге, по дороге с поврежденным покрытием или по бездорожью, при
воспроизведении аудио/видео файлов могут появляться пропуски звучания
и/или воспроизводимого изображения. Рекомендуется снизить скорость и
плавно преодолевать препятствия, для исключения перескакивания воспро­изведения. Частые поездки в режимах движения по дороге с поврежденным
покрытием или по бездорожью могут привести к механическим повреждениям
(обрыву) резиновых демпферов проигрывателя, расположенного внутри уст­ройства.

· Очистка. Не пытайтесь очищать устройство с помощью каких-либо химиче-

ских веществ, так как это может привести к ухудшению его внешнего вида.
Для очистки корпуса устройства используйте только чистую и сухую тряпку.

· Для того чтобы избежать повреждения жидкокристаллического монитора сле-

дите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки
(жидкости). В случае попадания жидкости внутрь жидкокристаллического мони­тора выключите питание, отключите предохранитель цепи питания и как можно
скорее обратитесь с устройством в сервисный центр.

· Следите за тем, чтобы внутрь жидкокристаллического монитора через вен-

тиляционные отверстия не попадали металлические или легко воспламе­няющиеся предметы.

· Никогда не прикасайтесь к монитору во время автоматических перемещений.

Не пытайтесь изменить положение монитора вручную.

Prology DVS-1350 Saturn Marketing, Ltd.7

Для безопасного управления автомобилем:

· Для безопасного использования функций устройства, пожалуйста, не
забывайте выполнять требование Правил дорожного движения Рос­сийской Федерации. Помимо этого старайтесь соблюдать очевидные
правила обращения с Вашим автомобилем, как источником повышен­ной опасности.

· Эти правила, в первую очередь, определяются риском наступления
вреда для жизни или здоровья третьих лиц, причинения вреда их иму­ществу, домашним животным или окружающей среде.

· Если водитель автомобиля хочет просматривать видеоматериалы на
экране устройстве, необходимо перед просмотром припарковать ав­томобиль в безопасном месте.

· Обязательно устанавливайте рычаг управления автоматической
трансмиссии в положение «PARK», а рычаг переключения ручной ко­робки передач – в нейтральное положение.

· Всегда ставьте автомобиль на стояночный тормоз, который должен
находиться в исправном состоянии и исключать возможность движе­ния автомобиля.

· Всегда паркуйте автомобиль на открытой, хорошо проветриваемой
площадке.

· Поддерживайте относительно низкий уровень громкости, чтобы во
время движения иметь возможность слышать все, что происходит во­круг автомобиля.

· Не меняйте диски, не регулируйте громкость и не осуществляйте ка­кие-либо другие операции управления устройством, которые могут от­влечь Вас от управления автомобилем.

Prology DVS-1350 Saturn Marketing, Ltd.8

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию"
звучания во время воспроизведения и ухудшению качества звука и изображения.
При обращении с дисками соблюдайте следующие меры предосторожности:

· Для удаления следов пальцев и пыли с рабочей поверхности диска (той сто­роны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от
обычных грампластинок цифровые диски не имеют канавок, в которых соби­рается пыль и микроскопические частицы, поэтому для практически полного
удаления загрязнения с поверхности таких дисков достаточно протереть их
мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пы­линки или слабые пятна не будут оказывать какое-либо влияние на качество
воспроизведения.

· Никогда не используйте для очистки дисков химические вещества, например,
аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин
или растворители. Такие химические вещества способны необратимо повре­дить пластмассовую поверхность диска.

· После использования обязательно помещайте диски в их коробки. Это позво­лит избежать появления на поверхности дисков больших царапин, способных
вызвать "перескакивание" звучания при воспроизведении.

· Не подвергайте диски в течение продолжительного времени воздействию
прямых солнечных лучей, высокой влажности или высокой температуры. Дли­тельное воздействие высокой температуры может привести к короблению и
искривлению диска.

· Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Ост­рые наконечники ручек или чернила, используемые в некоторых ручках с вой­лочным пишущим узлом, могут повредить поверхности диска.

· Никогда не используйте диски с необычным очертанием, например, имеющим
форму сердечка, восьмиугольника и т.д. Использование таких дисков может
привести к сбоям в работе проигрывателя.

· Хотя в магазинах в качестве принадлежности диска продается специальная
защитная пленка, ее использование может привести к сбоям в работе проиг­рывателя. Использование такой пленки абсолютно недопустимо.

Prology DVS-1350 Saturn Marketing, Ltd.9

Установка проигрывателя

Примечания:

· Для установки проигрывателя выберите такое место, где он не будет мешать

водителю нормально управлять автомобилем.

· Перед окончательной установкой проигрывателя временно подключите к

нему все провода и убедитесь, что все соединения сделаны правильно и
система работает нормально.

· Используйте только прилагающиеся к проигрывателю крепежные изделия.

Только в этом случае установка будет надежной и безопасной. Использова­ние деталей, не входящих в комплект проигрывателя, может привести к на­рушению его нормальной работы.

· Если установка проигрывателя требует сверления отверстий или любого

другого изменения штатных деталей автомобиля, обязательно проконсуль­тируйтесь у ближайшего дилера.

· Устанавливайте проигрыватель таким образом, чтобы он не мог стать причи-

ной ранения водителя или пассажиров во время внезапной остановки или рез­кого торможения.

· При установке отклонение проигрывателя от горизонтальной плоскости не

должно превышать 30°. В противном случае технические характеристики
проигрывателя могут быть далеки от оптимальных.

· Никогда не устанавливайте проигрыватель там, где он будет сильно нагре-

ваться, например, от воздействия прямых солнечных лучей или горячего
воздуха, поступающего от отопителя. Также избегайте мест, в которых про­игрыватель будет подвергаться воздействию сильной вибрации или на него
будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки устройства. При использовании первого ва­рианта устройство устанавливается в приборную панель автомобиля спереди, а
при использовании второго варианта устройство устанавливается сзади перед­ней панели (устанавливается вместо штатного радиоприемника автомобиля, для
закрепления используются резьбовые отверстия на боковых панелях проигрыва­теля). Более подробно оба варианта установки описываются в данном руково­дстве ниже.

Prology DVS-1350 Saturn Marketing, Ltd.10

Первый вариант установки устройства

Внимание! Перед установкой удалите 2 транспортировочных винта, которые

находятся на верхней крышке проигрывателя. В противном случае DVD/MP3­проигрыватель не будет работать.

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха проигрывателя в приборную панель автомобиля,
выберите на кожухе те металлические язычки, которые соответствуют тол­щине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

3. При наличии соответствующего отверстия в задней стенке ниши установите

на устройство монтажный болт с резиновой демпфирующей накладкой. С
помощью болта с накладкой закрепите заднюю часть проигрывателя на кузо­ве автомобиля.

Удаление устройства

1. Удалите декоративную рамку: Вставьте

пальцы в выемки на передней стороне рам­ки и вытяните рамку на себя.

2. Вставьте съемники, входящие в

комплект проигрывателя, в пазы на обеих
сторонах устройства, как показано на
рисунке, чтобы они зафиксировались со
щелчком. Для того, чтобы вынуть
проигрыватель из приборной панели ав­томобиля, потяните за съемники на себя.

Prology DVS-1350 Saturn Marketing, Ltd.11

Второй вариант установки устройства

Данный вариант установки предусматривает использование резьбовых отвер­стий, которые находятся на боковых панелях устройства. Закрепите проигрыва­тель на крепежных кронштейнах штатного радиоприемника.

1. Выберите положение кронштейнов, при котором будут совмещены резьбовые

отверстия на кронштейнах и резьбовые соединения на корпусе проигрывате­ля. Закрепите кронштейны с обеих сторон устройства не менее чем в двух
местах. Для этого используйте либо крепежные винты (5 х 6 мм), либо винты с
потайной головкой (4 х 6 мм), в зависимости от типа резьбовых отверстий на
кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радиоприемника.

4. Приборная панель или консоль автомобиля.

5. Скоба (необходимо удалить).

Примечание:

При установке устройства по второму методу кожух и декоративная внешняя
рамка не используются.

Prology DVS-1350 Saturn Marketing, Ltd.12

Съемная передняя панель

Отсоединение передней панели

1. Нажмите на кнопку отсоединения
передней панели (11) .

2. Потяните на себя правую сторону
панели, затем освободите левую
сторону.

3. Храните переднюю панель в
прилагающемся к проигрывателю
футляре.

Установка передней панели на место

1. Вставьте сначала левую сторону
панели, затем правую сторону до
щелчка.

2. Надавите на правую часть панели до
щелчка и убедитесь, что панель уста­новлена правильно. В противном
случае некоторые кнопки будут функ­ционировать неправильно, а на
дисплее будет появляться ошибочная
индикация.

Осторожно:

1. Никогда не роняйте переднюю панель
проигрывателя.

2. Никогда не нажимайте на дисплей
или кнопки при отсоединении или
установке передней панели.

3. Никогда не дотрагивайтесь до
разъемов, находящихся на передней
панели. Это может привести к
загрязнению разъемов и плохому
электрическому контакту.

4. В случае загрязнения контактов, их
можно очищать сухой и чистой
тканью.

5. Не подвергайте переднюю панель сильному нагреванию или воздействию
прямых солнечных лучей.

6. Следите за тем, чтобы на переднюю панель не попали бензин, растворители
или другие летучие жидкости.

7. Никогда не пытайтесь разобрать переднюю панель устройства.

Prology DVS-1350 Saturn Marketing, Ltd.13

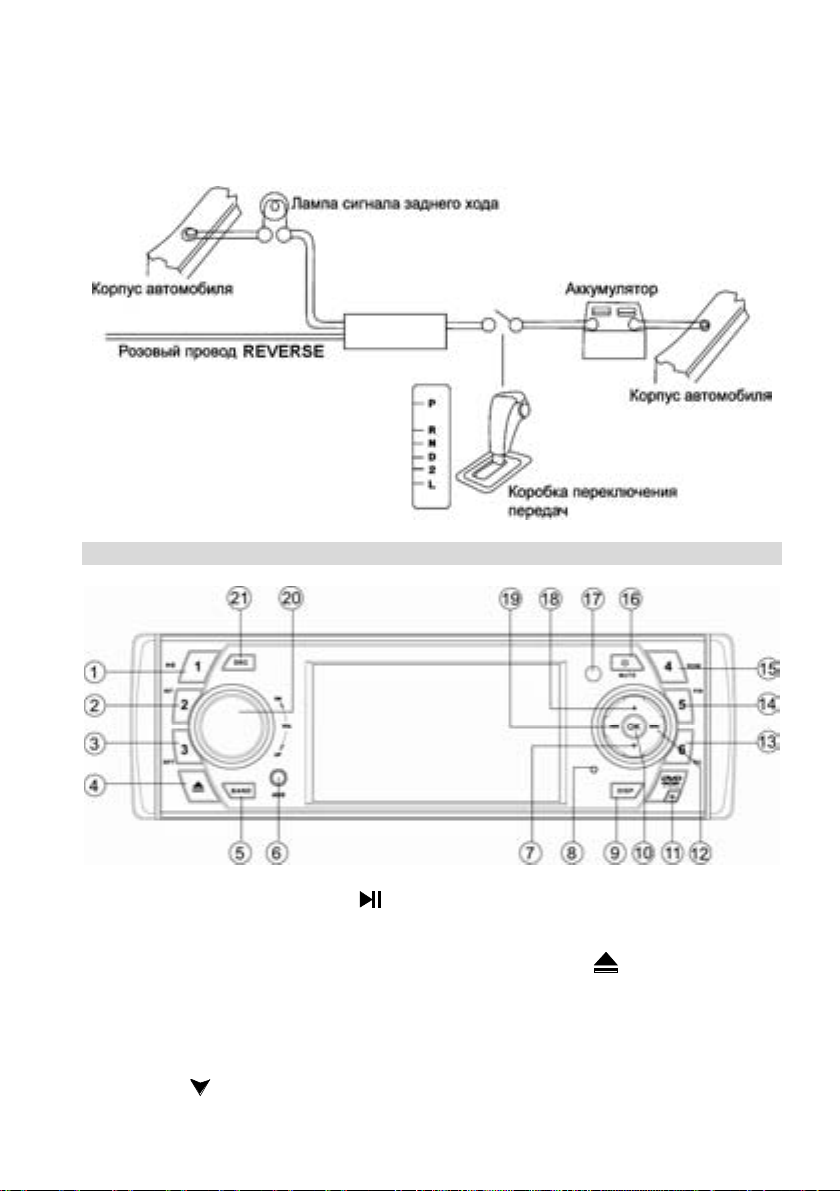

Схема подключения проводов устройства

§ Неверное подключение устройства может привести к его поломке и лишению права на
гарантийное обслуживание.

§ В данном устройстве используются усилители мощности, подключенные по мостовой
схеме. При подключении динамиков не допускается замыкание проводов на массу ав­томобиля или друг с другом.

§ Красный провод ус тройства должен быть подключен к цепи зажигания во избежание
разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Prology DVS-1350 Saturn Marketing, Ltd.14
