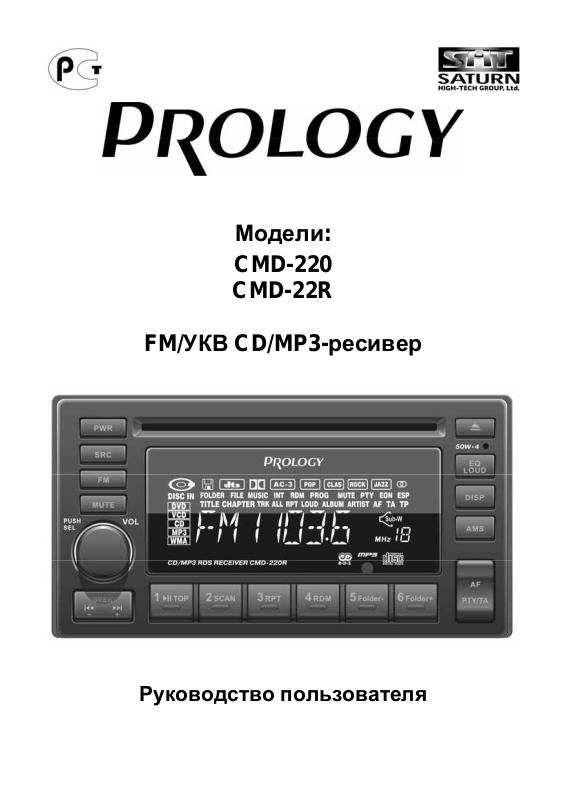

Модели:

CMD-220

CMD-22R

FM/УКВ CD/MP3-ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВприемника и проигрывателя компакт-дисков (далее CD-ресивера) в автомобиле с напряжением бортовой сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям ресивера

В связи с постоянной работой по совершенствованию CD-ресивера, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

или подключенных к нему динамиков.

Назначение

CD-ресиверы Prology CMD-220, CMD-220R предназначены для прослушивания радиостанций в диапазонах FM, УКВ, для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых файлов формата MP3 на записываемых компакт-дисках CD-ROM, CD-R или CD-RW, через внешние динамики.

Функции CD-ресивера

• Крупный интегрированный ЖК-дисплей

• Высокая выходная мощность (CMD-220: 4x50 Вт, CMD-220R: 4x55 Вт)

• Высокоскоростной цифровой PLL тюнер

• Система RDS-EON (CMD-220R)

• Память на 24 станции

• Индикация информации MP3 ID3 TAG

• Электронная регулировка параметров

• Антишоковая буферная память

• Четыре предустановленные характеристики эквалайзера

• Линейный вход RCA (CMD-220R)

• 4 линейных выхода RCA (CMD-220R)

• 2 линейных выхода RCA (CMD-220)

• Стандартный монтажный размер

• Стандартный разъем ISO

ISO-2DIN

Основные технические характеристики

Радиоприемник

Диапазон частот УКВ, МГц 65 - 74 Диапазон частот FM, МГц 87,5 - 108 Полезная чувствительность (при отношении С/Ш 30 дБ), дБ (мкВ) 8 Диапазон воспроизводимых частот, Гц 30 - 15000 Отношение сигнал/шум, дБ 55 Глубина разделения стереоканалов (1 кГц), дБ 30

Проигрыватель CD

Размер дисков, дюймы 5 Каналы 2 канала, стерео Диапазон воспроизводимых частот, Гц 20 – 20000 Полный коэффициент гармоник (1 кГц), % <0,2 Отношение сигнал шум, дБ >86 Глубина разделения

Общие

Напряжение питания, предельные значения 11 – 16 В постоянного тока Полярность источника питания Только системы с заземлением от-

Максимальная выходная мощность, Вт 4 х 45 (CMD-220), 4 x 50 (CMD-220R) Размеры установочные (Ш х В х Г), мм 188 х 100 х 168 Вес, кг 2,38

стереоканалов (1 кГц), дБ >60

рицательного полюса батареи

Комплект поставки

CD-ресивер Prology CMD-220 или CMD-220R 1 шт. Монтажный винт 1 шт. Резиновая демпфирующая прокладка 1 шт. Соединительные кабели 1 комплект Настоящее Руководство пользователя 1 шт. Гарантийный талон 1 шт. Индивидуальная потребительская тара 1 комплект

Хранение, транспортирование, ресурс, утилизация

CD-ресивер рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность

Срок службы CD-ресивера 2 года. CD-ресивер не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).

механических повреждений.

Гарантии поставщика

CD-ресивер Prology CMD-220 (CMD-220R) соответствует утвержденному образцу. Изготовитель гарантирует соответствие CD-ресивера требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в

части 2.2. CD-ресивер имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета времени

пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже если их замена предусмотрена конструкцией и не связана с разборкой изделия.

• комплект электрической проводки;

• монтажные приспособления, инструмент, документацию, прилагаемую к изделию.

принадлежности изделия,

Установка CD-ресивера

Примечания:

• CD-ресивер предназначен для установки в автомобили со штатной нишей головного устройства стан- дарта ISO-2DIN размером 183 х 105 мм.

• Для установки CD-ресивера выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.

• Перед окончательной установкой CD-ресивера временно подключите к нему все провода и убеди- тесь, что все соединения

• Используйте только прилагаемые к CD-ресиверу крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект CD-ресивера, может привести к нарушению его нормальной работы.

• Если установка CD-ресивера требует сверления отверстий или любого другого изменения штатных деталей автомобиля

• Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

• При установке отклонение CD-ресивера от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики CD-ресивера могут быть далеки от оптимальных.

сделаны правильно и система работает нормально.

, обязательно проконсультируйтесь у ближайшего дилера.

• Никогда не устанавливайте CD-ресивер там, где он будет сильно нагре-

ваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых CD-ресивер будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Внимание! Перед установкой CD-ресивера удалите 2 транспортировочных винта, которые находятся на верхней крышке проигрывателя. В противном случае CD/MP3-проигрыватель не будет работать.

1. Удалите два транспортировочных винта. Снимите крышку ниши головного устройства или заменяе-

мое головное устройство.

2. Подключите разъем питания и акустики.

3. При наличии соответствующего отверстия в задней стенке ниши установите на CD-ресивер монтаж-

ный болт с резиновой демпфирующей накладкой. С помощью болта с накладкой закрепите заднюю часть CD-ресивера на кузове

автомобиля.

4. При наличии крепежных резьбовых отверстий в лицевой части ниши выберите положение CD-

ресивера, в котором отверстия его крепежных скоб совпадут с отверстиями в нише и используйте подходящие винты для закрепления CD-ресивера не менее чем в двух местах с обеих сторон.

5. Закрепите CD-ресивер на боковых крепежных кронштейнах ниши штатного головного

устройства. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе CD-ресивера. Закрепите кронштейны с обеих сторон CD-ресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 6 мм), либо винты с потайной головкой (4 х 6 мм), в зависимости от типа

резьбовых отверстий на крон-

штейне.

Схема подключения проводов CD-ресивера

Внимание! Неверное подключение CD-ресивера может привести к его поломке и лишению права на га-

рантийное обслуживание.

Внимание! В данном CD-ресивере используются усилители мощности, подключенные по мостовой схе-

ме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

Внимание! Красный провод CD-ресивера должен быть подключен

к цепи зажигания во избежание раз-

ряда аккумуляторной батареи автомобиля при продолжительной стоянке.
