Руководствопользователя определяет порядок установки и эксплуатации
автомобильного FM/УКВ CD/MP3 SD/USB-ресивера (далее “устройства”) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие устройства или съемной панели, механические повреждения и нарушение правил эксплуатации могут привести к неисправностям
устройства или
В связи с постоянной работой по совершенствованию устройства, повышающей
его надежность и улучшающей эксплуатационные характеристики, в конструкцию и сервисные меню могут быть внесены изменения, не отраженные в настоящем Руководстве.
подключенныхкнемудинамиков.
Prology CMD-185U
3
Назначение
Prology CMD-185U – устройство, предназначенное для прослушивания радиостанций в диапазонах FM и УКВ; для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых файлов формата MP3 на
записываемых компакт-дисках CD-R/RW через внешние динамики.
Функции устройства
Полностьюсъемнаяпередняяпанельсфутляром
Высокаявыходнаямощность (4 х 50 Вт)
Высокоскоростнойцифровой PLL-тюнер
Памятьна 18 радиостанций
Слотдлякартпамяти SD
Поддержкакартпамятисинтерфейсом USB
Электроннаярегулировкапараметров
Линейныйстереовход mini-jack напереднейпанели
4-канальныйаудиовыход RCA
RCA-выходнасабвуфер
Стандартныймонтажныйразмер 1 DIN
Стандартныйразъем ISO
тору продукции и услуг устройство относится к группировке 3230115 “Устройства радиоприемные комбинированные прочие” (часть IV ОКДП).
Монтаж и эксплуатация данного сложного электронного устройства должны
осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно
могут быть произведены потребителем в полном объёме самостоятельно.
Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) – установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее –
сертифицированный сервисный центр).
Завод-изготовитель не несет ответственность за проблемы, возникшие
вследствие самостоятельной установки устройства!
Для подачи питания на данное устройство может использоваться только
источник питания с напряжением +12 В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с "массой".
Перед установкой устройства, пожалуйста, полностью прочитайте данное
Руководство. Установка устройства требует подключения ко многим
ным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для
проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой
мультиметр.
Не пытайтесь в случае поломки открыть корпус устройства и отремонтиро-
вать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за
его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.
При мойке автомобиля следите, чтобы внутрь устройства не попала вода,
так как это может привести к его повреждению. Недопустимо попадание
жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или при случайном пролитии жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.
После эксплуатации автомобиля в летний период на открытом воздухе не-
обходимо пылесосить салон в целях сбора возможных трупов насекомых и
предотвращения попадания их внутрь устройства и его составных частей.
Попадание внутрь устройства и его составных частей насекомых недопустимо.
изложены в данном Руководстве и
штат-
Prology CMD-185U
5
Никогда не вставляйте внутрь дискового отсека устройства никаких посто-
ронних предметов, кроме дисков. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.
Когда устройство не используется, вынимайте из него диск. Не оставляйте
удаленный диск в отверстии отсека устройства. Храните диски в месте, недоступном для попадания прямых солнечных лучей.
Температура. Устройство может работать неправильно при экстремально
высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной. Устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте
устройству возможность охладиться, а затем снова включите воспроизведение.
Конденсат. В дождливую погоду или в условиях повышенной влажности, а
также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, на оптическом устройстве считывания сигнала, расположенном внутри устройства, может сконденсироваться влага. В
случае возникновения конденсации влаги устройство не сможет считывать
информацию с диска и, следовательно, будет работать неправильно. Для
устранения такой неисправности извлеките из устройства диск и подождите,
пока сконденсировавшаяся влага не испарится (около часа).
"Перескакивание" воспроизведения. Когда автомобиль двигается по не-
ровной дороге, по дороге с поврежденным покрытием или по бездорожью,
при воспроизведении аудиодисков могут появляться пропуски звучания
и/или воспроизводимого изображения. Рекомендуется снизить скорость и
плавно преодолевать препятствия для исключения перескакивания воспроизведения. Частые поездки по дороге с поврежденным покрытием или по
бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов, расположенных внутри устройства.
Очистка. Не пытайтесь очищать устройство с помощью каких-либо химиче-
ских веществ, так как это может привести к ухудшению его внешнего вида.
Для очистки корпуса устройства используйте только чистую и сухую тряпку.
Prology CMD-185U
6
Элементы управления и их функции
(1) Кнопкаизвлечениякомпакт-диска
(2) ПоворотныйрегуляторVOL/MENU:
- управление громкостью воспроизведения (вращение регулятора)
- выбор настраиваемой функции: VOL/BAS/TRE/BAL/FAD (нажатие регуля-
тора)
- вход в режим MENU (нажатие и удержание в течение более чем 2 секунд)
Нажмите любую кнопку на передней панели (кроме кнопок
Выключение
Нажмите и удерживайте кнопку /MUTE нажатой более 2 секунд.
Перезагрузка системы
Кнопка RESET (поз.1) находится на корпусе устройства (стр.8) и для ее нажатия
следует воспользоваться шариковой ручкой или другим подобным заостренным
предметом. После нажатия и удержания данной кнопки нажатой в течение 2
секунд из памяти устройства будут стерты все запрограммированные радиостанции, настройки звука и настройка часов. Данная
та при появлении на дисплее ошибочной индикации или при неверном функционировании.
Примечание. Если после нажатия кнопки RESET устройство продолжает работать неправильно, полностью отключите питание устройства (отсоединив желтый и красные провода), протрите смоченным в спирте ватным тампоном разъём, находящийся позади передней панели. Подключите питание и проверьте
работоспособность устройства.
Для увеличения громкости вращайте регулятор VOL/MENU (поз.2, стр.7) по часовой стрелке. Для уменьшения громкости вращайте регулятор VOL/MENU (поз.2,
стр.7) против часовой стрелки.
.
и)
кнопкадолжнабытьнажа-
Prology CMD-185U
8
Настройка звучания
Для выбора желаемого режима настройки звучания кратковременно нажимайте
на поворотный регулятор VOL/MENU (поз.2, стр.7). Режимы выбираются в следующем порядке:
VOL (громкость) BAS (низкие частоты) TRE (высокие
частоты) BAL (баланс левого – правого каналов) FAD
(баланс переднего – заднего каналов) VOL ...
Настройка желаемого звучания осуществляется вращением регулятора
VOL/MENU (поз.2, стр.7).
Отключение звука
Для отключения звука устройства нажмите кнопку
рывателя будет выведена надпись “MUTE” и звук отключиться. Для включения
звука нажмите кнопку
VOL/MENU (поз.2, стр.7) для возвращения громкости на тот уровень, который
был до первоначального включения кнопки
Выбор источника звучания
Последовательно нажимайте кнопку SRC (поз.5, стр.7) для выбора одного из источников аудиопрограмм в следующем порядке:
TUNER (отображается обозначение диапазона и текущая частота настройки
радиоприемника) DISC (при условии, что в проигрыватель загружен
компакт-диск) USB (при условии подключения карты памяти к разъему
USB)
CARD (при условии, что в разъемдляподключениякартпамяти
Данная функция позволяет отображать текущее время*, частоту настройки радиостанции или отображать на дисплее работу в режиме CD.
Выбранная частота радиостанции или выбранный аудиотрек отображаются
автоматически. Отображение на дисплее текущего времени возможно при нажатии
на кнопку DISP (поз.14, стр.7), при этом значение текущего времени вы-
светится примерно на 5 с.
*см. пункт «Вывод текущего времени на дисплей проигрывателя и установка
времени» на стр.11.
режима AUX ипереходакследующемурежимуповторнонажми-
/MUTE ещеразиливращайте/нажмитерегулятор
/MUTE.
/MUTE. Надисплеепроиг-
Функциятонкомпенсации
При прослушивании с низким уровнем громкости используйте функцию тонкомпенсации для увеличения уровня низких частот. Для включения данной функции
нажмите кнопку LOU (поз.6, стр.7). При включении данной функции на дисплее
Prology CMD-185U
9
устройства включается индикация “LOUD” и на некоторое время появится надпись “LOUD ON”. Для отключения режима тонкомпенсации повторно нажимайте
кнопку LOU (поз.6, стр.7).
Режим специальных настроек устройства
Для входа в меню специальных настроек нажмите на регулятор VOL/MENU
(поз.2, стр.7) и удерживайте его нажатым более чем 2 секунды. Далее каждое
нажатие позволяет выбирать режим для настройки. Настройка производится
путем поворота регулятора.
Ниже приводятся специальные настройки проигрывателя.
1. “DSP”
При помощи опции DSP можно выбрать наиболее приятную для вашего слуха
настройку звучания. Вращайте
выбора настроек в следующем порядке:
…OFF (коррекцияотключена) POP (поп-музыка) ROCK
Выбор любой предустановленной настройки звучания, отличной от
Поддерживаются диски, записанные в режимах "Mixed CD", "CD
регуляторпараметровпочасовойстрелкедля
Prology CMD-185U
10
6. “SEEK”
При помощи данной функции можно выбрать один из двух режимов автоматического поиска радиостанций:
Режим SEEK 1
следующая радиостанция.
Режим SEEK 2. Автоматический поиск прекращается, как только будет найдена
следующая станция при условии, что в этот момент не нажаты кнопки
(поз.4, стр.7).
7.“V – LAST” или “V – ADJ”
Данная функция позволяет задать уровень громкости, который будет устанавливаться при включении устройства.
V - LAST. В этом случае при включении устройства будет автоматически установлен уровень громкости, который был при последнем выключении питания.
V - ADJ.
На дисплее появится надпись "A-VOL". После этого вращением регулятора параметров выберите желаемый уровень громкости, который будет устанавливаться при каждом включении устройства.
8. “12/24 HOUR”
Вращайте регулятор VOL/MENU (поз.2, стр.7) для выбора формата отображения
текущего времени.
Вывод текущего времени на дисплей и установка времени
Текущее время может быть выставлено путем нажатия и удерживания кнопки
DISP (поз.14, стр.7) .
Для установки времени выполните следующие действия:
4. В течение 5 секундвращайтерегуляторVOL/MENU (поз.2, стр.7) почасовой
стрелке для выставление желаемого значения минут. Для выставления желаемого значения часов также вращайте регулятор VOL/MENU (поз.2, стр.7)
по часовой стрелке.
Дисплей вернется в прежний режим индикации автоматически через 5 с.
Для входа в режим настройки часов в режиме, когда на дисплей выводится текущее время, нажмите кнопку DISP (поз.14, стр.7) и удерживайте ее нажатой в
течение примерно 2 с, пока значение времени не начнет мигать на дисплее
передней панели. Вращайте регулятор параметров VOL/MENU (поз.2, стр.7) по
часовой стрелке для изменения значения часов и против часовой стрелки – для
изменения значения
исходит автоматически, если в течение 5 с не выполняются никакие действия
по настройке часов.
При необходимости переключения устройства в режим работы радиоприемника
нажимайте кнопку SRC (поз.5, стр.7). На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.
Нажимайте в течение 1 секунды кнопку для автоматического поиска радиостанции в направлении увеличения частоты настройки.
Нажимайте в течение 1 секунды кнопку
станции в направлении уменьшения частоты настройки.
Ручная настройка на радиостанцию
Для увеличения частоты настройки на один шаг кратковременно нажимайте
кнопку
нажимайте кнопку
Ручное сохранение настройки на радиостанцию в памяти устройства
Нажмитекнопкужелаемойячейкипамятипредварительнойнастройки (1 – 6)
(поз.9, стр.7) иудержитееевнажатомположениинеменеечемна 2 секунды. В
память данной кнопки будет запрограммирована радиостанция, на которую настроен радиоприемник.
Прослушивание радиостанции, настройка на которую сохранена в памяти
устройства
Нажмите на кнопку предварительной настройки (1 – 6) (поз.9, стр.7), в памяти
которой хранится настройка на желаемую радиостанцию. Номер нажатой кнопки появится на дисплее устройства.
Автоматическая настройка на радиостанции с сохранением в памяти устройства
Нажатие кнопки AMS (поз.7, стр.7) более чем на 2 секунды приведет к включению функции автоматической
зоне и сохранению в памяти устройства шести радиостанций с наиболее мощным сигналом. По окончании настройки включится режим сканирования станций. При настройке новых станций ранее настроенные в данном диапазоне
станции заменяются на новые.
Для сканирования предварительно настроенных радиостанций кратковременно
нажмите
дет последовательно на пять секунд настраиваться на каждую радиостанцию,
хранящуюся в памяти устройства. Порядковый номер каждой радиостанции в
памяти устройства будет мигать на дисплее. Для остановки сканирования нажмите еще раз кнопку AMS (поз.7, стр.7) или нажмите любую из цифровых кнопок (1 – 6) (поз.9, стр.7).
. Для уменьшения частоты настройки на один шаг кратковременно
Выбор стереофонического или монофонического режимов работы радиоприемника
Радиоприемник автоматически обнаруживает стереорежим радиостанции FM,
если ее сигнал достаточно силен. На дисплее в этом случае загорается индикация "ST". Отключение стереофонического режима приема (режим MONO)
может понадобиться, если выбранная радиостанция принимается с сильным
шумом или с помехами. Для этого нажимайте кнопку MON (поз.16, стр.8).
этом на дисплее исчезнет индикация "ST" и на некоторое время появится надпись MONO. Нажимайте кнопку MON (поз.16, стр.8) повторно для возврата к
режиму стереоприема.
Выбор местного или дальнего режимов приема
Для переключения режимов нажимайте кнопку LOC (поз.17, стр.8). Изначально
устройство работает в режиме дальнего приема (-DX-). При переключении режимов на дисплее
"LOCAL" или "-DX-". В режиме местного приема чувствительность автопоиска
немного снижена для наиболее точной настройки на радиостанции, уровень
передаваемого сигнала которых чрезмерно высок.
устройства на несколько секунд включается надпись
При
Управление проигрывателем компакт-дисков
Загрузка компакт-дисков
Вставьте компакт-диск рабочей стороной вниз в слот-приемник компакт-дисков
(поз.2, стр.8) и подождите, пока запустится механизм считывания диска. Воспроизведение диска начнется автоматически с первого трека.
Извлечение компакт-дисков
Нажмите кнопку
При этом произойдет переход в режим TUNER.
Компакт-диск может быть извлечен из устройства даже при выключенном зажигании. Если компакт-диск не будет удален из слота (поз.2, стр.8) в течение 10
секунд после нажатия на кнопку
но в устройство.
Выбор режимов Воспроизведение/Пауза
Нажмите кнопку 1/►llTOP для временной остановки воспроизведения компактдиска. При этом высветится надпись PAUSE.
При повторном нажатии на кнопку 1/►llTOP продолжиться воспроизведение
компакт-диска.
Выбор дорожек компакт-диска
Нажмите кнопку
щей дорожки записи или началу текущей дорожки записи компакт-диска.
Для перехода к началу предыдущей дорожки компакт-диска нажмите кнопку двараза подряд.
Ускоренное воспроизведение
Нажмите кнопку
на 2 секунды для ускоренного воспроизведения (со звуком) в прямом или обратном направлении; для восстановления нормальной скорости воспроизведения отпустите соответствующую кнопку.
дляостановкипроигрываниядискаиегоизвлечения.
, тоонавтоматическибудетзагруженобрат-
илидляперехода, соответственно, кначалуследую-
илииудержитееевнажатомположениинеменеечем
Prology CMD-185U
13
Сканирующее воспроизведение
Для последовательного воспроизведения первых 10 секунд трека, записанного
на диске, нажимайте кнопку 2/INT длявыборарежима “INT ON”.
Повторное нажатие кнопки 2/INT осуществит выбор режима “INT FOLD” таким
будут воспроизведены первые 10 секунд каждого трека в текущей папке.
Когда выбран желаемый трек для его воспроизведения, нажмите кнопку 2/INT
для выбора режима “INT OFF”.
Повторное
Для повторного воспроизведения текущей дорожки диска нажимайте кнопку
Воспроизведение звуковых дорожек компакт-диска в случайном порядке
Для воспроизведения дорожек компакт-диска в случайном порядке нажмите
кнопку 4/RDM для выбора режима “RDM ON”.
Для выбора другой дорожки компакт-диска в режиме воспроизведения в случайном порядке нажимайте кнопку
Для отмены данного режима (для выбора режима “RDM OFF”) нажмите кнопку
4/RDM ещераз.
воспроизведение
или.
Подключение/извлечениекартпамяти SD/USB
1. Подключениекартыпамяти SD
Вставьте карту памяти в слот (поз.12, стр.7) до щелчка
лицевой стороной справа, как показано на рисунке 1. Устройство автоматически переключится на карту памяти, на
дисплей будет выведено сообщение "CARD" и начнется
воспроизведение аудиокомпозиций.
2. Извлечение карты памяти SD
Внимание. Передизвлечениемкартыпамяти SD переклю-
чите устройство в другой режим работы кнопкой SRC
(поз.5, стр.7) и только после этого извлекайте карту. В про-
тивном случае возможен выход из строя устройства или
карты памяти SD
Нажмите кнопку SRC (поз.5, стр.7) для переключения устройства в другой режим
работы при подключенной карте памяти
на карту памяти, как показано на рисунке 2. После того как карта будет извлечена из слота – потяните ее на себя.
с интерфейсом SD. Аккуратно нажмите
3. Подключениекартыпамяти USB
Откройте резиновую заглушку на разъеме USB (поз.11,
стр.7). Вставьте карту памяти в разъем USB, как показано
на рисунке 3. Устройство автоматически переключится на
карту памяти, на дисплей будет выведено сообщение
"USB" и начнется воспроизведение аудиокомпозиций.
Prology CMD-185U
14

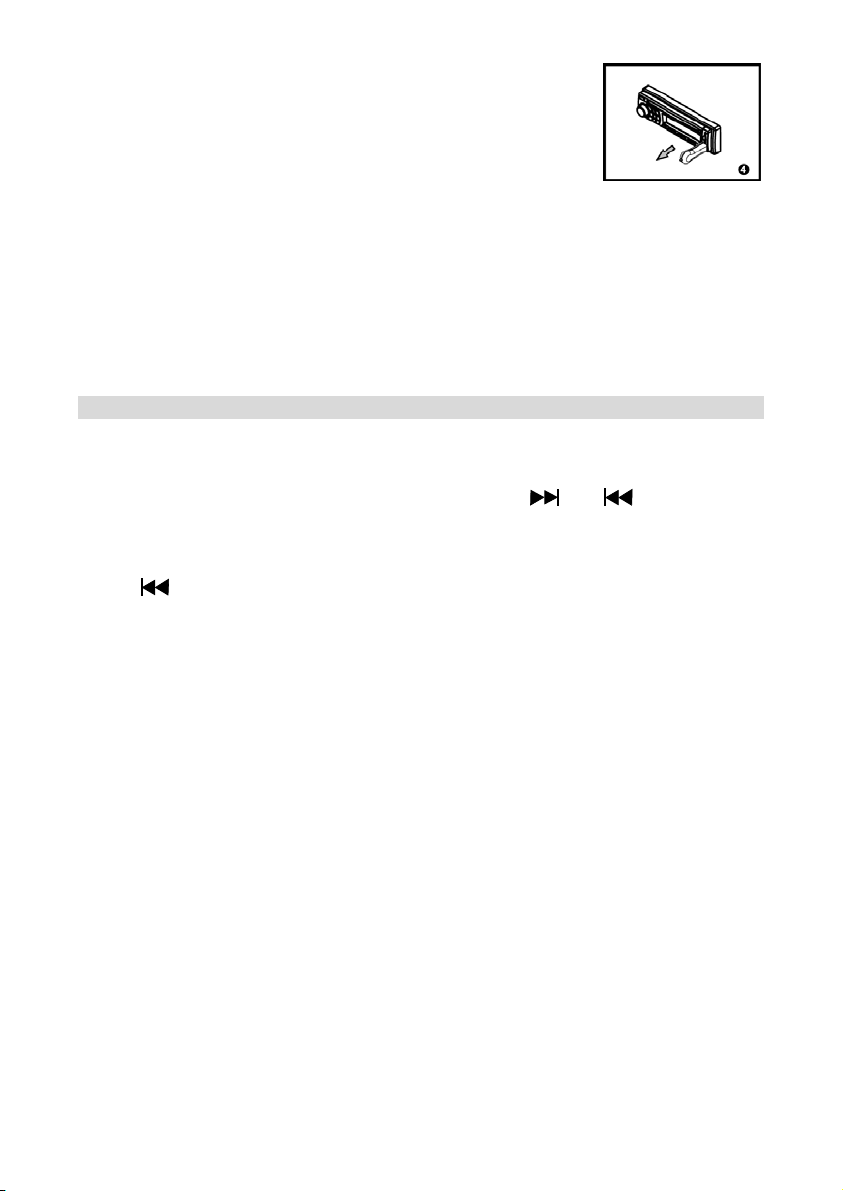

4. Извлечение карты памяти USB
Внимание. Передизвлечениемкартыпамяти USB пере-
ключите устройство в другой режим работы кнопкой SRC
(поз.5, стр.7) и только после этого извлекайте карту. В про-
тивном случае возможен выход из строя устройства или
карты памяти USB .
Нажмите кнопку SRC (поз.5, стр.7) для переключения устройства в другой режим
работы при подключенной карте памяти
карту памяти на себя, как показано на рисунке 4. Закройте резиновую заглушку
на разъеме USB.
Внимание!
Запрещается извлечение карт памяти (SD; USB) из устройства во время
воспроизведения файлов, которые находятся на картах памяти, т.к. это
приведет к повреждению устройства или карты памяти.
Устройство неподдерживаетрусскоязычные ID3 TAG.
с интерфейсом USB. Аккуратно потяните
Навигация по компакт-диску или карте памяти SD/USB
В устройстве предусмотрено четыре способа выбора необходимого трека.
1. Переходкследующему/предыдущемутреку
В режиме воспроизведения MP3 нажимайте кнопку или для перехода,
соответственно, к началу следующей дорожки записи или началу текущей дорожки записи компакт-диска.
Для перехода к началу предыдущей дорожки записи компакт-диска нажмите
кнопку
2. Навигация на основе порядковых номеров треков
В режиме воспроизведения MP3 нажмите один раз кнопку AMS (поз.7, стр.7), на дисплее появится индикация "TRK SCH".
Нажмите на регулятор параметров VOL/MENU (поз.2, стр.7). На дисплее появится индикация "0001", причем цифра "1" будет мигать. Вращая регулятор параметров, выберите значение единиц номера искомого трека.
Нажмите
мигать позиция десятков. Вращая регулятор параметров, выберите значение
десятков номера искомого трека.
Нажмите регулятор параметров VOL/MENU еще раз. В номере трека начнет
мигать позиция сотен. Вращая регулятор параметров, выберите значение сотен
номера искомого трека.
Нажмите регулятор параметров VOL/MENU еще раз. В
мигать позиция тысяч. Вращая регулятор параметров, выберите значение тысяч номера искомого трека.
Нажмите на регулятор параметров VOL/MENU еще раз. Устройство начнет воспроизведение трека с выбранным номером.
3. Навигация по альбомам, начинаяскорневогокаталогадиска
В режиме воспроизведения MP3 нажмите два раза подряд кнопку AMS (поз.7,
стр.7), на дисплее появится надпись “FILE SCH”.
Нажмите на регулятор параметров VOL/MENU (поз.2, стр.7). На дисплей будет
выводится и прокручиваться в режиме бегущей строки название первой папки на
диске. Вращая регулятор параметров VOL/MENU, выберите
Нажмите на регулятор параметров VOL/MENU. На дисплей будет выводится и
прокручиваться в режиме бегущей строки название первого трека в выбранной
папке. Вращая регулятор параметров VOL/MENU, выберите необходимый трек.
Нажмите на регулятор параметров VOL/MENU еще раз. Устройство начнет воспроизведение выбранного трека.
4. Поискпоименифайла
В режиме воспроизведения
стр.7), на дисплее появится надпись "CHAR SCH".
Нажмите на регулятор параметров VOL/MENU (поз.2, стр.7). На дисплее появится индикация "A", при этом буква будет мигать. Вращая регулятор параметров, выберите первую букву названия искомого трека.
Нажмите на регулятор параметров VOL/MENU еще раз. На дисплее появится
вторая
вторую букву названия искомого трека.
Повторяйте описанную операцию для ввода других букв.
Нажмите на регулятор параметров VOL/MENU более чем на 0,5 с. Устройство
найдет необходимый трек и начнет его воспроизведение. Если трека с введенным именем не существует, то на дисплей будет выведено
FIND".
Отображение информации ID3 TAG*
Еслиинформация ID3 TAG записананадиске, товрежимевоспроизведения
MP3 онабудетциклическипоявлятьсянаустройства. Одновременноснейбу-
дут включаться индикаторы, указывающие на тип выводимой в данный момент
информации в следующем порядке:
*Примечание.
Устройство не поддерживает русскоязычные ID3 TAG.
буква, и она начнет мигать. Вращая регулятор параметров, выберите
Напряжение питания (предельные значения) 11–14,4 В постоянного
тока
Полярность источника питания Только системы с
заземлением
отрицательного полюса
батареи
Максимальная выходная мощность 4 х 50 Вт
Сопротивление динамиков 4-8 Ом
Номинал встроенного предохранителя 15 А
Размеры установочные (Ш х В х Г) 178 х 50 х 160 мм
Вес 1,7 кг
Диапазон рабочих температур -10 ˚С…+60 ˚С
Температура хранения
Допустимая влажность при работе 45 % – 80 %
Допустимая влажность при хранении 30 % – 90 %
Радиоприемник
FM/УКВ
Диапазон частот УКВ 65–74 МГц
Диапазон частот FM 87,5–108 МГц
Полезная чувствительность
(при отношении С/Ш 30 дБ) 12 дБ (мкВ)
Диапазон воспроизводимых частот 30–15000 Гц
Отношение сигнал/шум 55 дБ
Глубина разделения стереоканалов (1 кГц) 30 дБ
Низкочастотные и высокочастотные
детонационные искажения
Примечание. Технические характеристики и комплект поставки могут быть из-
менены производителем без предварительного уведомления.
-20 ˚С…+70 ˚С
Нижепределаизмерений
Prology CMD-185U
17
Общие советы по установке устройства
Внимание!
Перед установкой устройства удалите 2 транспортировочных винта, которые находятся на его верхней крышке, в противном случае проигрыватель дисков не будет работать.
Для установки устройства выберите такое место, где оно не будет мешать
водителю нормально управлять автомобилем.
Перед окончательной установкой устройства временно подключите к нему
все провода и
работает нормально.
Используйте только прилагающиеся к устройству крепежные изделия. Толь-
ко в этом случае установка будет надежной и безопасной. Использование
деталей, не входящих в комплект устройства, может привести к нарушению
его нормальной работы.
Если установка устройства требует сверления отверстий или любого
го изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера Вашего автомобиля.
Устанавливайте устройство таким образом, чтобы оно не могло стать причи-
ной ранения водителя или пассажиров во время внезапной остановки или
резкого торможения.
При установке отклонение устройства от горизонтальной плоскости не
должно превышать 30°. В противном
устройства могут отличаться от оптимальных.
Никогда не устанавливайте устройство там, где оно будет сильно нагре-
ваться, например, от воздействия прямых солнечных лучей или горячего
воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль
После подключения устройства к бортовой сети питания вначале подсоеди-
ните положительную клемму аккумулятора, затем отрицательную.
Существует два варианта установки устройства. При использовании первого
варианта устройство устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта – сзади передней панели (устройство устанавливается вместо штатного радиоприемника
ления используются резьбовые отверстия на боковых панелях устройства).
Более подробно оба варианта установки описываются в данном руководстве на
следующих страницах.
убедитесь, что все соединения сделаны правильно и система
друго-
случае технические характеристики
илигрязь.
автомобиля, длязакреп-
Prology CMD-185U
18
Первый вариант установки устройства
Устройство может быть установлено в приборную панель автомобиля: монтажное отверстие с размерами 183 × 52 мм. Тол щина приборной панели: от 4.8 до
прокладку, входящую в крепежный комплект. Подключите разъем питания.
3. Установитедекоративнуювнешнююрамку.
Prology CMD-185U
19
Второй вариант установки устройства
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях устройства.
1. Закрепите устройство на крепежных крон-
штейнах штатного радиоприемника. Выберите положение кронштейнов, при котором
будут совмещены резьбовые отверстия на
кронштейнах и резьбовые соединения на
корпусе устройства. Закрепите кронштейны
с обеих сторон устройства не менее чем в
двух местах. Для этого используйте либо
крепежные винты (5 х 6 мм), либо винты с
потайной головкой (4 х 6 мм), в зависимости
от типа резьбовых отверстий на кронштейне.
2. Винт.
3. Крепежныекронштейныштатногорадиоприемника.
4. Приборнаяпанельиликонсоль автомобиля.
5. Скоба (необходимоудалить).
Примечание: При установке устройства по второму методу кожух и декора-
тивная внешняя рамка не используются.
Удаление устройства
1. Снимите декоративную внешнюю рамку устрой-
ства.
2. Вставьте съемники, входящие в комплект уст-
ройства, строго перпендикулярно передней панели в пазы на обеих сторонах устройства, как
показано на рисунке, до упора, чтобы освободить
защелки кожуха. Затем извлеките устройство из
передней панели.
Внимание! Неверное подключение устройства может привести к его поломке и лише-
Внимание! В данном устройстве используются усилители мощности, подключенные
Внимание! Красный
Prology CMD-185U
нию права на гарантийное обслуживание.
по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля, на провод питания «+12 В постоянно»
или друг с другом.
провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.
22
Если после выключения зажигания сбрасываются настройки устройства и сохраненные радиостанции, поменяйте местами подключение красного и желтого
проводов питания:
Воспроизводимые диски и форматы
Тип диска и
логотип
Audio CD
MP3
Также воспроизводятся типы дисков:
CD-R, CD-RW, CD-ROM.
Примечание.
Чтение дисков зависит от их качества и параметров сделанной на них записи
(количество вложенных папок и файлов, длина названий папок и файлов,
скорость записи и т. д.).
Ограничения для файлов MP3
Форматзаписи: ISO 9660 (Level 1 или Level 2), ISO 9660 + Joliet или ISO 9660 +
Romeo
Файлы должны иметь расширение MP3
Максимальное число файлов – 1000
Максимальное число папок
Должна быть произведена финализация диска.
Устройство не поддерживает форматы файлов MP3 PRO и M3U.
Битрейт: 32–320 кбит/c
Частота дискретизации: 32 кГц, 44.1 кГц, 48 кГц
ID3 версия: V1, V2
Примечание.
Устройство не поддерживает русскоязычные ID3 TAG.
Воспроизведение дисков CD-R/RW зависит от параметров сделанной на них
записи. Некоторые диски могут не читаться.
Размер диска
5 дюймов (12 см)
5 дюймов (12 см)
– 99
Максимальное время
воспроизведения
Приблизительно 74 минуты
Приблизительно 500 минут
Prology CMD-185U
23
Рекомендации по созданию дисков CD-R и CD-RW с MP3-файлами
Устройство обеспечивает совместимость с дисками, записанными согласно
стандарту ISO 9660.
Чтение дисков, записанных при помощи пакетной записи (UDF), устройством
не поддерживается.
При создании MP3-файлов используйте частоту дискретизации 44.1 кГц и
битрейт 128 кбит/с.
Не создавайте папки с глубиной вложенности более 8, включая корневой
каталог.
Воспроизведение диска возможно только в том случае
При использовании некоторых дисков CD-R или CD-RW физические парамет-
ры записи могут отличаться от оптимальных в зависимости от качества изготовления дисков. В этом случае данные с диска могут считываться неверно. В
связи с
этим рекомендуется выбирать чистые диски CD-R или CD-RW надле-
жащего качества и стараться не использовать максимальную скорость записи.
На дисплей устройства выводятся названия альбома и трека длиной до 16
символов. Отсутствует совместимость с системой кодирования информации
отсутствует поддержка русскоязычных названий файлов и директорий.
ID3 TAG: 32 символа;
Информация ID3 TAG (версия 2.0):
песня/исполнитель
отсутствует поддержка русскоязычных ID3 TAG.
USB 1.1/ USB 2.0 (Скорость USB 2.0 не поддерживается, только чтение со
скоростью USB 1.1);
Невсевиды USB-картсовместимысданнымустройством.
/альбом: 32 символа;
Prology CMD-185U
24
Эксплуатационные ограничения и текущий ремонт
Устройство предназначено для эксплуатации в салоне автомобилей с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее
повреждения корпуса, съемной передней панели, соединительных кабелей.
Ниже приводится таблица, в которой сведены методы проверки, способные
помочь Вам устранить большую часть проблем, возникающих при использовании устройства.
При отсутствии видимых причин неисправности устройство
вать, отсоединить соединительные провода и антенну, и обратиться в сервисный центр или к ближайшему дилеру.
Осторожно!
Металлические детали устройства (особенно его задняя панель) во время работы сильно нагреваются, поэтому не дотрагивайтесь до этих поверхностей
руками сразу же после того, как извлечете устройство из передней панели.
Перед
тщательно проверьте правильность подключения устройства.
тем, как перейти к методам проверки, описанным в данной таблице,
Симптом Вероятная причина Устранение
Нет питания
Нет звука
Компакт-диск
не загружается
в устройство
или не удаляется из устройства
Ключ не повернут в
замке зажигания
автомобиля в положение ON (зажигание)
Перегорел предохранитель
Устройство неправильно подключено к
источнику питания
Соединительные
кабели подключены
неправильно
Уровень громкости
выставлен на минимум или включена
функция Mute
В устройстве уже
есть компакт-диск
Внутри автомобиля
слишком высокая
температура
Конденсация влаги
Если в качестве источника питания выбрана дополнительная цепь
питания, но двигатель не работает, поверните ключ в замке зажигания в положение "ACC" (дополнительное)
Замените предохранитель питания
Перепроверьте правильность подключения устройства к источнику
питания
Проверьте правильность подключения динамиков и других соединительных проводов
Отрегулируйте уровень громкости/отключите функцию Mute
Выньте компакт-диск из устройства, затем загрузите в него новый
компакт-диск
Подождите, пока температура
внутри автомобиля понизится,
затем повторите попытку
В течение часа не пользуйтесь
устройством, затем повторите попытку
следуетдемонтиро-
Prology CMD-185U
25
Плохое качество звука
Дефектный или
сильно загрязненный
компакт-диск
Попробуйте почистить компактдиск
Попробуйте воспроизводить другой компакт-диск
Радиоприемник
не работает
Неверный угол установки устройства
К устройству не подключен кабель ан-
Убедитесь, что наклон устройства
не превышает 30
Надежно подключите кабель антенны к устройству
тенны
Плохое качество приема
радиосигнала
Не работает
функция автонастройки на
Телескопическая
антенна выдвинута
не полностью
Радиостанции имеют
слишком слабый
сигнал
Выдвиньте антенну полностью; в
случае неисправной антенны –
замените антенну на новую.
Выполните ручную настройку на
радиостанции
радиостанции
Невозможно
подключить
USB-носитель
или карту SD
Не читается
USB-носитель
или SD карта
Карта памяти или
USB-носитель
вставлены неправильной стороной
Формат NTFS не
поддерживается
Правильно подсоедините карту
памяти/USB-носитель
Проверьте, что файловая система
носителя данных: FAT16 или
FAT32. Из-за различных форматов, некоторые модели устройств
хранения данных и MP3 плееры
могут не читаться.
Индикация
"NO FILE"
Диск не соответствует формату Audio CD
Такой диск не может воспроизво-
диться данным устройством
и не содержит файлов MP3
Для безопасного управления автомобилем
Для безопасного использования функций устройства, пожалуйста, не забы-
вайте выполнять требования Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.
Эти правила, в первую очередь, определяются риском наступления вреда
для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.
После завершения управления автомобилем всегда ставьте автомобиль на
стояночный тормоз, который должен находиться в исправном состоянии и
исключать возможность движения автомобиля.
Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площад-
ке.
Поддерживайте относительно низкий уровень громкости, чтобы во время
движения
иметь возможность слышать все, что происходит вокруг автомо-
биля.
Prology CMD-185U
26
Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо
другие операции управления устройством, которые могут отвлечь Вас от
управления автомобилем.
Меры предосторожности при обращении с дисками
Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию"
звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:
Для удаления следов пальцев и пыли с рабочей поверхности диска (той
стороны, на которой нет надписей) протирайте ее мягкой тряпкой
райте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.
Никогда не используйте дляочисткидисковхимическиевещества, напри-
мер, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую
поверхность
После использования обязательно помещайте диски в их коробки. Это по-
зволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
Не подвергайте диски в течение продолжительного времени воздействию
прямых солнечных лучей, высокой влажности или высокой температуры.
Длительное воздействие высокой температуры может привести к
нию и искривлению диска.
Никогда не приклеивайте бумагу и непишитеналюбойизсторондиска.
Острые наконечники ручек и чернила могут повредить поверхность диска.
Никогда не используйте диски с необычным очертанием, например, имеющим
форму сердечка, восьмиугольника и т.д. Использование таких дисков может
привести к сбоям
В качестве принадлежности диска можно приобрести специальную защит-
ную пленку, но ее использование может привести к сбоям в работе проигрывателя дисков. Использование такой пленки абсолютно недопустимо.
диска.
в работе дискового проигрывателя устройства.
. Проти-
коробле-
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях по
группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом
гражданского транспорта в имеющейся индивидуальной потребительской таре
по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямого
солнечного света и должно исключать возможность
ний.
Срок службы устройства – 2 года. Устройство не содержит вредных материалов
и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
Prology CMD-185U
27
механическихповрежде-
Гарантии поставщика
Устройство CMD-185U соответствует утвержденному образцу.
Изготовитель гарантирует соответствие устройства требованиям ГОСТ 122006-87,
ГОСТ 22505-97, ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94
и ЭМС 21-94. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает
века и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации – 12 месяцев с момента покупки без
учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на
гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия:
соединительные провода, монтажные приспособления, документацию, прилагаемую к
изделию.
Расшифровка даты выпуска устройства, указанной в серийном номере
Серийный номер устройства указывается под штрих-кодом на упаковке, а также на стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства, достаточно расшифровать 5 и 6 цифру из 12-значного серийного номера.
Пример расшифровки приведен ниже.
1AAA2F000001
F – месяцвыпуска (A – январь, B – февраль, C – март, D –
апрель, E – май, F –
J – октябрь, K – ноябрь, L – декабрь)
