Модель: CMD-160U
FM/УКВ CD/MP3 SD/USB-ресивер
Руководство пользователя
Prology CMD-160U |
2 |
Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ-приемника и проигрывателя компакт-дисков и CD/MP3 SD/USB (далее CD-ресивера) в автомобиле с напряжением бортовой сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение правил эксплуатации могут привести к неисправностям ресивера или подключенных к нему динамиков.
В связи с постоянной работой по совершенствованию CD-ресивера, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отраженные в настоящем Руководстве.
Назначение
CD-ресивер Prology CMD-160U предназначен для прослушивания радиостанций в диапазонах FM и УКВ, для воспроизведения стереофонических звукозаписей на аудиокомпакт-дисках, а также звуковых файлов формата MP3 на записываемых компакт-дисках CD-R или CD-RW и на картах памяти USB/SD/MMC, через внешние динамики.
Функции CD-ресивера
Полностью съемная откидывающаяся передняя панель с футляром
Максимальная выходная мощность 4 х 50 Вт
Высокоскоростной цифровой PLL-тюнер
Память на 18 радиостанций
Слот для карт памяти SD
Поддержка карт памяти с интерфейсом USB
Индикация информации ID3 TAG
Четыре предустановленные характеристики эквалайзера
Линейный аудиовход mini-jack на передней панели
4 линейных выхода RCA
RCA-выход на сабвуфер
Возможность дистанционного управления
Стандартный разъем ISO
Стандартный монтажный размер 1 DIN
Prology CMD-160U |
3 |
Основные технические характеристики
Радиоприемник |
|
Диапазон частот УКВ, МГц |
65–74 |
Диапазон частот FM, МГц |
87,5–108 |
Полезная чувствительность дБ (мкВ) |
8 |
Диапазон воспроизводимых частот, Гц |
30–15000 |
Отношение сигнал/шум, дБ |
55 |
Глубина разделения стереоканалов (1 кГц), дБ |
30 |
Диапазон рабочих температур |
-10 ˚С…+60 ˚С |
Температура хранения |
-20 ˚С…+70 ˚С |
Допустимая влажность при работе |
45 % – 80 % |
Допустимая влажность при хранении |
30 % – 90 % |
Проигрыватель CD |
|
Размер дисков, дюймы |
5 |
Диапазон воспроизводимых частот, Гц |
20–20000 |
Полный коэффициент гармоник (1 кГц), % |
0,2 |
Отношение сигнал шум, дБ |
86 |
Глубина разделения стереоканалов (1 кГц), дБ |
60 |
Низкочастотные и высокочастотные детонационные искажения: |
|
Ниже предела измерений |
|
Общие |
|
Напряжение питания, В |
11–14,4 |
Полярность источника питания: |
|
только системы с заземлением отрицательного полюса батареи |
|
Максимальная выходная мощность, Вт |
4 х 50 |
Выход сабвуфера, В |
4 |
Размеры установочные (Ш х В х Г), мм |
178 х 50 х 160 |
Вес, кг |
1,7 |
Prology CMD-160U |
4 |
Комплект поставки
CD-ресивер Prology CMD-160U |
1 |
шт. |
Панель передняя съемная |
1 |
шт. |
Футляр панели передней съемной |
1 |
шт. |
Крепежные принадлежности |
1 |
комплект |
Ключ-съемник |
2 |
шт. |
Кожух |
1 |
шт. |
Соединительные кабели |
1 |
комплект |
Настоящее Руководство пользователя |
1 |
шт. |
Гарантийный талон |
1 |
шт. |
Индивидуальная потребительская тара |
1 |
комплект |
Установка CD-ресивера
Примечание
Для установки CD-ресивера выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.
Перед окончательной установкой CD-ресивера временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
Используйте только прилагающиеся к CD-ресиверу крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект CD-ресивера, может привести к нарушению его нормальной работы.
Если установка CD-ресивера требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.
При установке отклонение CD-ресивера от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики CD-ресивера могут быть далеки от оптимальных.
Никогда не устанавливайте CD-ресивер там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых CD-ресивер будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
Внимание! Перед началом установки удалите 2 транспортировочных винта из верхней крышки CD-ресивера, иначе CD-ресивер не сможет воспроизводить диски.
Prology CMD-160U |
5 |
Процедура установки
Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта CD-ресивер устанавливается сзади передней панели (CD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях CD-ресивера). Более подробно оба варианта установки CD-ресивера описываются в данном руководстве ниже.
Первый вариант установки CD-ресивера

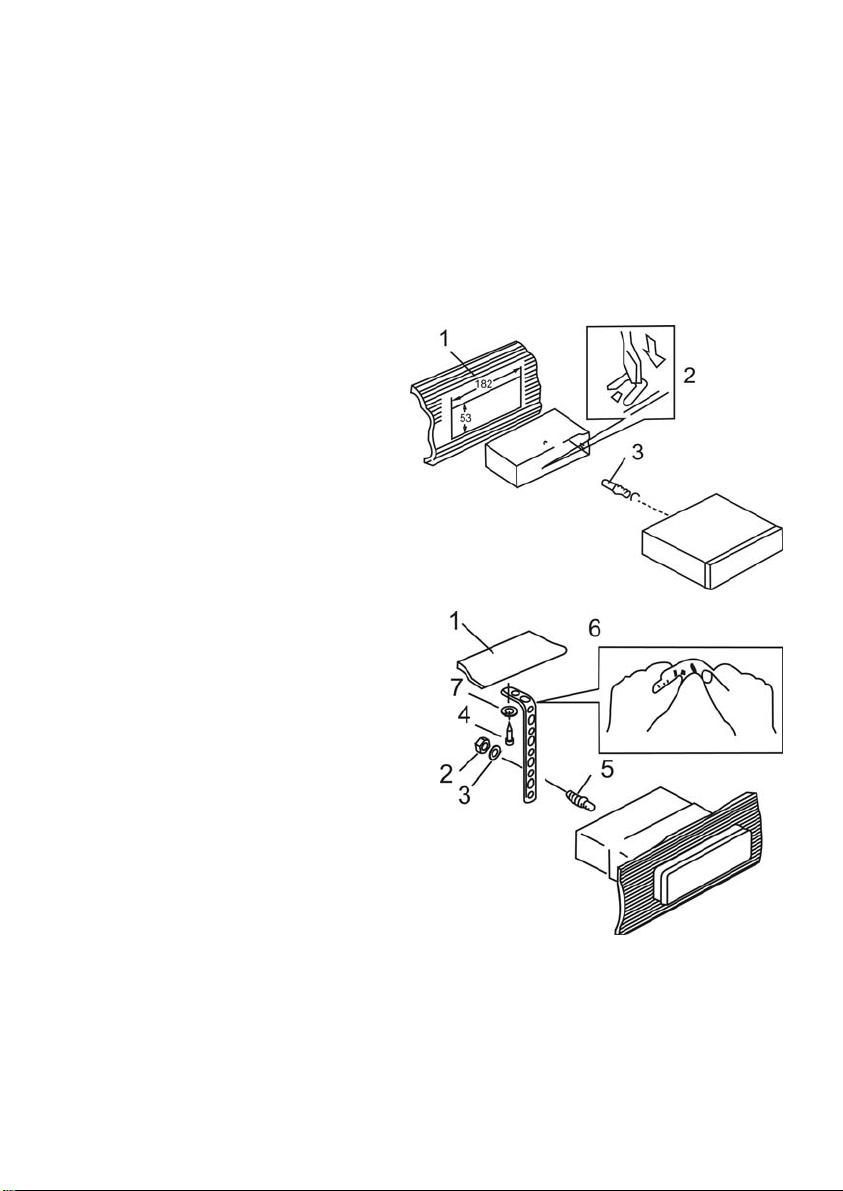

1.Приборная панель автомобиля.
2.Кожух.
После установки кожуха CDресивера в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.
3.Винт.
1.Приборная панель автомобиля.
2.Гайка (5 мм).
3.Пружинная шайба.
4.Винт (5 х 25 мм).
5.Винт.
6.Металлическая планка.
Для закрепления задней части CDресивера обязательно используйте металлическую планку. Металлическая планка может быть согнута руками под желаемым углом.
7.Плоская шайба.
Prology CMD-160U |
6 |
Удаление CD-ресивера

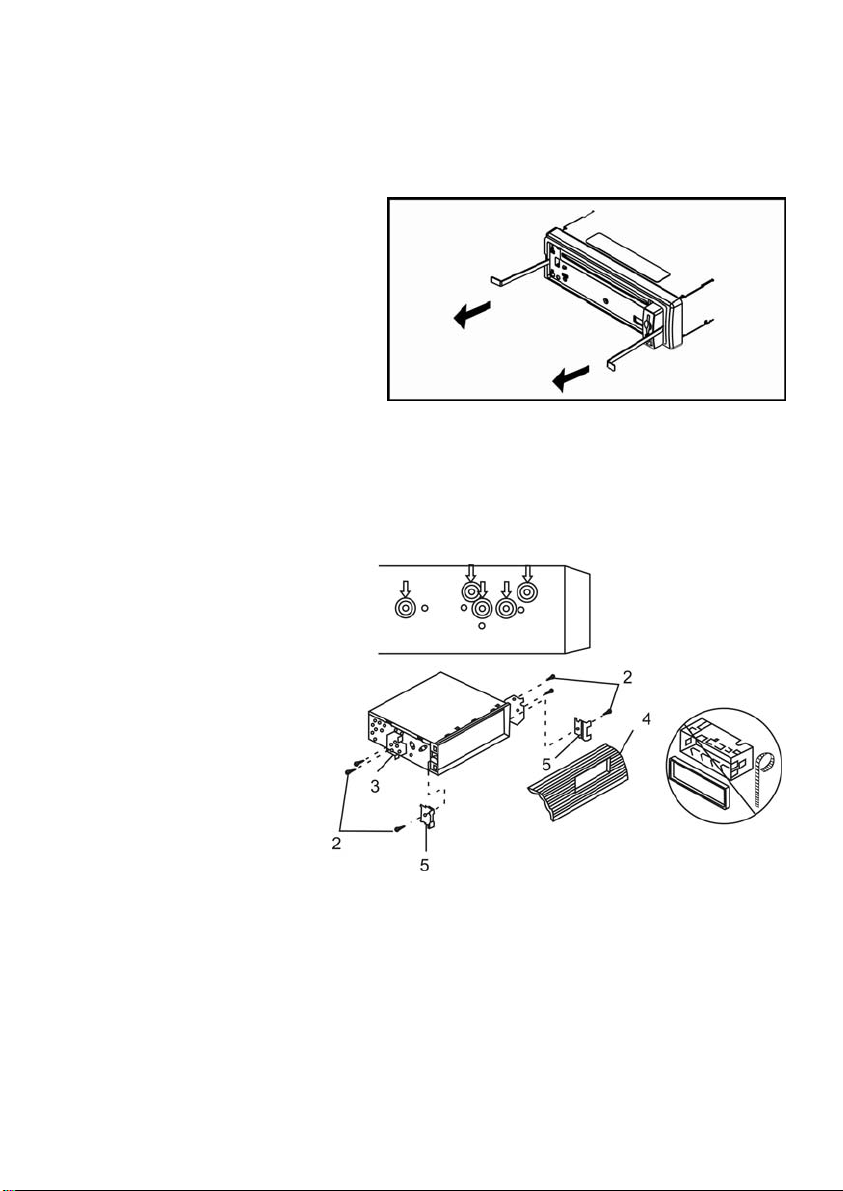

1.Удалите декоративную рамку: Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя.
2.Вставьте съемники, входящие в комплект CD-ресивера, в пазы на обеих сторонах
устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть CDресивер из приборной панели автомобиля, потяните за съемники на себя.
Второй вариант установки CD-ресивера
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях CD-ресивера.
Закрепите CD-ресивер на крепежных кронштейнах штатного радиоприемника.
1.Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе CD-ресивера. Закрепите кронштейны с обеих сторон CDресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо винты с по-
тайной головкой (4 х 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.
2.Винт.
3.Крепежные кронштейны штатного радиоприемника.
4.Приборная панель или консоль автомобиля.
5.Скоба (необходимо удалить).
Prology CMD-160U |
7 |
Примечание:
При установке CD-ресивера по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.
Съемная передняя панель CD-ресивера
1.Нажмите на кнопку освобождения передней панели и отсоедините переднюю панель от CD-ресивера. Храните переднюю панель в прилагающемся к проигрывателю футляре.
2.Для установки передней панели CD-ресивера на место вставьте ее в корпус, как показано на рисунке ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.
Отсоединение передней панели
Установка передней панели на место
Prology CMD-160U |
8 |
Осторожно!
1.Никогда не роняйте переднюю панель устройства.
2.Храните переднюю панель в футляре.
3.Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.
4.Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и устройстве. Это может привести к загрязнению разъемов и плохому электрическому контакту.
5.В случае загрязнения контактов их можно очистить сухой и чистой тканью.
6.Не подвергайте переднюю панель сильному нагреванию или длительному воздействию прямых солнечных лучей.
7.Следите за тем, чтобы на переднюю панель устройства не попал бензин, растворители или другие летучие жидкости.
8.Никогда не пытайтесь разобрать переднюю панель устройства.
