Proficook PC-GG 1057 operation manual

Bedienungsanleitung/Garantie
Mode d’emploi • Istruzioni per l’uso
Instruction Manual • Návod k použití
Gasgrill
Barbecue à gaz • Barbecue a gas
Gas barbecue • Plynový gril
PC-GG 1057
ITALIANO ......................................................................................................... pagina 34
ENGLISH ..............................................................................................................page 49
ČESKY................................................................................................................Strana 64
2
Inhaltsverzeichnis
Sicherheitshinweise............................................................................................................................................................................................................................... 3
Technische Daten ................................................................................................................................................................................................................................. 5
Übersicht ................................................................................................................................................................................................................................................ 6
Stückliste ................................................................................................................................................................................................................................................ 7
Grill montieren ....................................................................................................................................................................................................................................... 7
Gasanschluss ...................................................................................................................................................................................................................................... 13
Gasgrill betreiben ................................................................................................................................................................................................................................ 14
Störungsbehebung ..............................................................................................................................................................................................................................15
Gasgrill reinigen ...................................................................................................................................................................................................................................15
Pege und Schutz von Edelstahl- und Emailleächen ...................................................................................................................................................................... 16
Gasgrill aufbewahren .......................................................................................................................................................................................................................... 17
Hinweis zur Richtlinienkonformität ......................................................................................................................................................................................................17

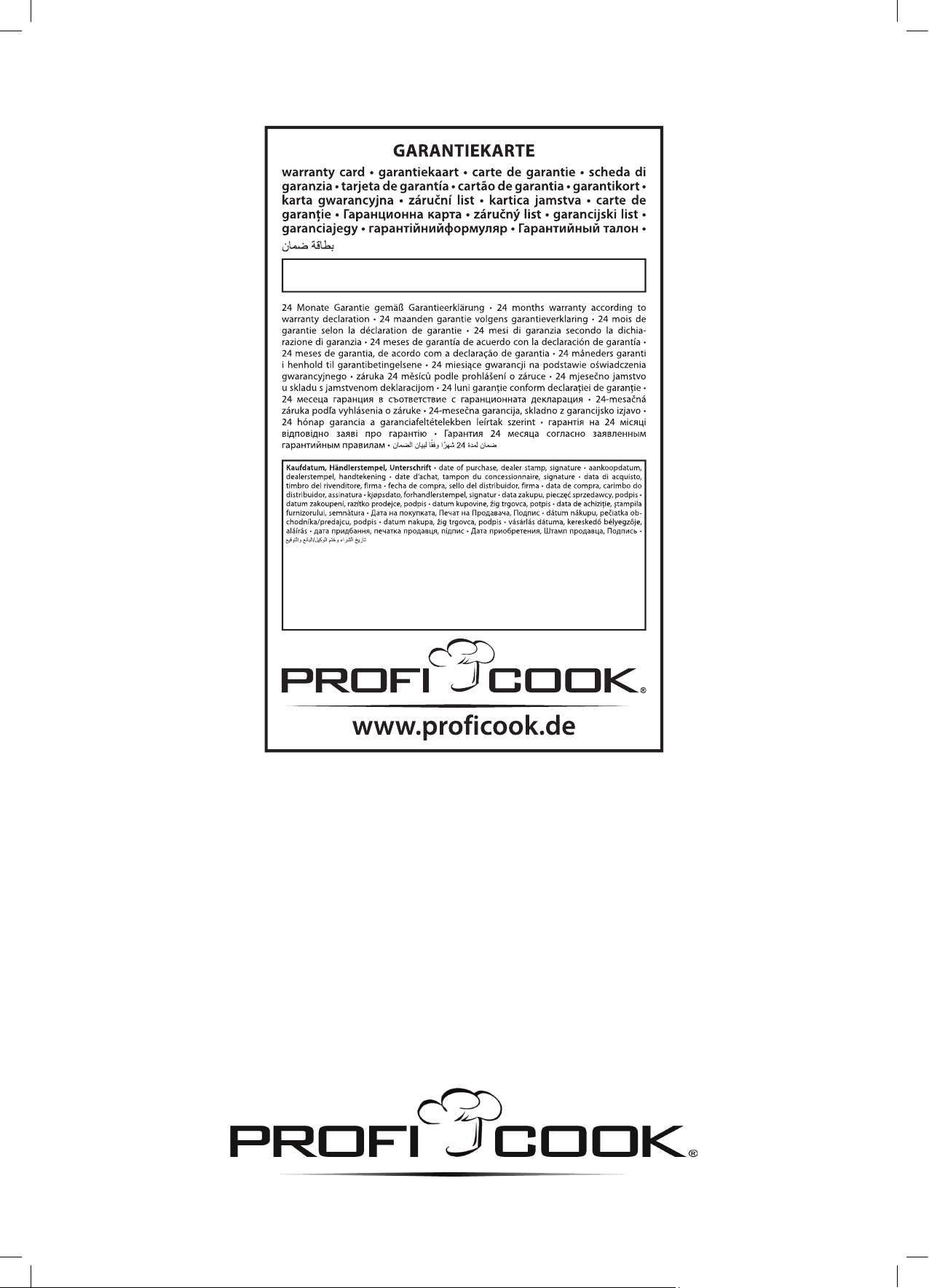

Garantie ............................................................................................................................................................................................................................................... 17
Entsorgung .......................................................................................................................................................................................................................................... 18
Sicherheitshinweise
Sie haben ein sicheres Produkt erworben, doch auch der Kunde trägt Verantwortung für den ordnungsgemäßen Aufbau, den Betrieb und die Pege des
Grills.
Verschiedene Sicherheitseinrichtungen schützen Sie vor Schäden oder Verletzungen. Was Sie zu Ihrer eigenen Sicherheit wissen müssen, haben wir Ihnen in dieser Anleitung zusammengefasst. Erwerben Sie kompetentes Wissen. Lesen und beachten Sie die Bedienungsanleitung vor der Montage und der Inbetriebnahme des Gerätes.
Lesen Sie vor allem die Sicherheitshinweise. Benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben.
Ein Nichtbeachten der Anleitung kann zu Verpuffungen oder Bränden führen!
Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzugeben.
Symbole in dieser Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu ver-
meiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Verwendungszweck
Der Gasgrill darf nur zum Grillen im Freien verwendet werden.
WARNUNG: Anweisung für Kinder und Personen mit eingeschränkten Fähigkeiten
Dieses Gerät ist nicht für die Benutzung durch Kinder oder durch Personen mit eingeschränkten Fähigkeiten vorgesehen. Es darf nur von Personen benutzt werden, die in der Lage sind, das Gerät sicher zu bedienen.
Allgemeine Gefahren
WARNUNG:
Der Gasgrill hat scharfe Kanten, an denen Sie sich schneiden können. Verwenden Sie bei der Montage, Wartung und Reinigung Schutzhandschuhe.
Gerät auspacken
WARNUNG:
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.
• Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
3
Gasanlage anschließen
WARNUNG: BRAND- UND EXPLOSIONSGEFAHR
• Der Gasgrill darf nur mit einem Niederdruckregler betrieben werden. Der beiliegende Druckregler ist für den Betrieb mit Flüssiggas (LPG) werkseitig korrekt eingestellt. Lesen und beachten Sie auch die separat dem Druckregler beiliegenden Montage- und Anwendungshinweise.
• Der Gasschlauch muss ggf. ausgetauscht werden, wenn entsprechend nationale Anforderungen bestehen.
• Achten Sie darauf, dass sich keine Zündquellen, offenes Feuer o. Ä. in der Nähe benden, wenn Sie die Gasasche austauschen.
• Lassen Sie sich beim Kauf oder Mieten der Gasasche im Fachhandel beraten.
• Das Gerät muss so angeschlossen werden, wie es in dieser Anleitung beschrieben ist.
• Achten sie darauf, dass der Gasschlauch nicht geknickt wird oder scheuert.
• Prüfen Sie nach der Montage der Gasanlage alle Verbindungsstellen mit einem handelsüblichen Lecksuchspray oder Seifenwasser auf Dichtheit. Eine Dichtigkeitsprüfung mit offener Flamme ist strengstens untersagt!
Gasgrill betreiben
WARNUNG: BRAND- UND EXPLOSIONSGEFAHR
• Rauchen Sie nicht beim Umgang mit der Gasanlage. Stellen Sie die Gasasche nicht in der Nähe von offenem Feuer ab.
• Benutzen Sie den Gasgrill nur im Freien. Achten Sie darauf, dass der Gasgrill windgeschützt steht.
• Schützen Sie den Grill vor Regen, Feuchtigkeit, Spritzwasser, etc.
• Stellen Sie den Gasgrill auf eine ebene, stabile und feuerfeste Fläche.
• Schützen Sie die Gasasche vor starker Sonneneinstrahlung.
• Prüfen Sie den Schlauch und den Druckregler vor jedem Betrieb auf Risse und Beschädigungen.
• Nehmen Sie den Gasgrill nicht in Betrieb, wenn Druckregler, Schlauch oder Gasasche defekt oder undicht sind.
• In den Röhren der Brenner nisten sich gerne Insekten ein. Prüfen Sie die Brenner vor jedem Betrieb auf Fremdkörper. Entfernen Sie Fremdkörper mit einer Bürste (Flaschenbürste, Pfeifenreiniger).
• Entzünden Sie die Gasamme nicht mit einer offenen Flamme. Benutzen Sie zum Zünden den elektrischen Anzünder des Gerätes.
• Zum Schutz gegen versehentlich ausströmendes Gas sollte das Flaschenventil auf der Gasasche nur dann geöffnet sein, wenn der Gasgrill in Betrieb ist. Drehen Sie das Flaschenventil nach jedem Ausschalten des Gasgrills sofort wieder zu.
• Halten Sie während des Betriebes einen sicheren Abstand zu brennbaren und hitzeempndlichen Materialien ein. Der Abstand darf nicht geringer als
1 m sein.
• Achten Sie darauf, dass sich oberhalb des Gasgrills keine Gegenstände oder Gebäudeteile benden.
• Die Flächen des Gasgrills werden während des Betriebes sehr heiß. Warnen Sie umstehende Personen und halten Sie Kinder fern.
• Lassen Sie den Gasgrill während des Betriebes nicht unbeaufsichtigt.
• Drehen Sie bei einer Störung sofort das Ventil der Gasasche zu.
• Vor jedem Stellplatzwechsel muss der Gasgrill ausgeschaltet, das Ventil der Gasasche zugedreht und die Gasasche zum Schutz des Druckreglers und der Schlauchleitung aus dem Unterteil des Grills herausgenommen werden.
Gasgrill warten
WARNUNG: BRAND- UND EXPLOSIONSGEFAHR
• Reparaturen und Wartungen an der Gasanlage dürfen nur von hierfür autorisiertem Fachpersonal durchgeführt werden. Nehmen Sie keine Verände-
rungen am Gasgrill und am Druckregler vor.
• Tauschen Sie den Druckregler nach 2 und den Schlauch nach spätestens 5 Jahren, auch wenn keine äußerlichen Schäden zu erkennen sind. Achten Sie darauf, dass der Druckregler für das verwendete Gas zugelassen und auf den korrekten Ausgangsdruck (siehe Technische Daten) eingestellt ist. Ein neuer Schlauch darf nicht länger als 1,5 m sein.
• Das Gas bildet zusammen mit Öl ein explosives Gemisch. Versuchen Sie niemals, schwergängige Ventile und Regulierknöpfe mit Öl oder Kriechöl leichtgängig zu machen.
Maßnahmen zur Brandbekämpfung
• Bringen Sie umstehende Personen in Sicherheit! Drehen Sie, wenn möglich, das Ventil der Gasasche zu. Kühlen Sie die Gasasche mit Wasser. Achten Sie dabei auf Ihre Sicherheit! Eine spontane, explosionsartige Wiederentzündung ist möglich.
• Löschen Sie ausströmendes, brennendes Gas nur, wenn Sie den Gasaustritt nicht stoppen können. Alle Löschmittel können benutzt werden.
Erste-Hilfe-Maßnahmen
- Maßnahmen nach Einatmen von Gas
• Hohe Konzentrationen können Ersticken verursachen. Symptome können Verlust der Bewegungsfähigkeit und des Bewusstseins sein. Das Opfer bemerkt das Ersticken nicht. In niedrigen Konzentrationen können Schwindelgefühl, Kopfschmerzen, Übelkeit und Koordinationsstörungen auftreten.
• Bringen Sie das Opfer an die frische Luft. Verständigen Sie einen Arzt oder den Rettungsdienst. Leiten Sie bei Atemstillstand die künstliche Beatmung
ein.
- Maßnahmen nach größeren Verbrennungen oder Verbrühungen
• Es besteht die akute Gefahr einer Unterkühlung und eines Schocks. Rufen Sie sofort den Rettungsdienst!
• Eventuellen Kleiderbrand sofort mit Wasser löschen oder die Flammen mit einer dicken Decke ersticken.
4
• Bei Verbrühungen: Kleidung sofort entfernen.
• Bei Verbrennungen: Kleidung am Körper lassen.
• Mit kaltem Wasser mindestens 15 Minuten kühlen, bis der Schmerz nachlässt.
• Den betroffenen Bereich mit einem sterilen Metalline-Brandtuch abdecken. Die mit Metalline beschichtete Seite auf die verletzte Haut auegen und locker mit einer Mullbinde oder einem Dreieckstuch xieren.
Keine Hausmittel wie Salben, Puder, Öle, Desinfektionsmittel etc. anwenden!
- Maßnahmen nach kleineren Verbrennungen oder Verbrühungen
• Bei Verbrühungen: Kleidung sofort entfernen.
• Bei Verbrennungen: Kleidung nur entfernen, wenn sie nicht haftet.
• Mit kaltem Wasser mindestens 15 Minuten kühlen, bis der Schmerz nachlässt.
• Kleine Verbrennungen oder Verbrühungen ohne Blasenbildung an der Luft heilen lassen, nicht mit einem Paster oder Verband abdecken.
Transporthinweise
WARNUNG: BRAND- UND EXPLOSIONSGEFAHR
• Transportieren Sie die Gasasche möglichst nicht in Fahrzeugen, deren Laderaum nicht von der Fahrerkabine getrennt ist. Der Fahrer muss die mögli­chen Gefahren der Ladung kennen und er muss wissen, was bei einem Unfall oder Notfall zu tun ist.
• Transportieren Sie die Gasasche stehend sowie gegen Umfallen und Verrutschen gesichert.
• Achten Sie darauf, dass das Ventil der Gasasche geschlossen und dicht ist.
Aufbewahrungshinweise
WARNUNG: BRAND- UND EXPLOSIONSGEFAHR
• Wird das Gerät nicht verwendet, muss die Gasasche vom Gerät getrennt werden.
• Bewahren Sie die Gasasche außerhalb der Reichweite von Kindern auf.
• Halten Sie die Gasasche von oxidierenden Gasen und anderen brandförderlichen Stoffen fern.
• Ausströmendes Flüssiggas ist schwerer als Luft und sinkt zu Boden. Bewahren Sie die Gasasche nicht im Haus, unter Erdgleiche (z. B. Keller, Schacht, Tiefgarage etc.) oder an unbelüfteten Plätzen auf, an denen sich ausströmendes Gas sammeln könnte.
• Schützen Sie die Gasasche vor direkter Sonneneinstrahlung und anderen Wärmequellen.
• Lagern Sie die Gasasche bei weniger als 50°C an einem gut gelüfteten, schattigen Ort und gegen Witterungseinüsse geschützt.
• Lagern Sie die Gasasche stehend und gegen Umfallen gesichert.
• Leere Gasaschen enthalten immer eine Restmenge Flüssiggas. Beachten Sie die Aufbewahrungshinweise auch für leere Gasaschen.
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient
• zum Grillen und Überbacken von festen Nahrungsmitteln.
Es ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Es darf nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist.
Sie dürfen das Gerät nicht für gewerbliche Zwecke einsetzen. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschaden oder sogar zu Personenschaden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.
Technische Daten
Hersteller Kangye Electric Basisbezeichnung: PC-GG 1057 (KYQ-L23T) Gesamte aufgenommene Heizleistung aller Gaskategorien:
Gas Kategorie: I
Gasart: Butan, Propan oder deren Gemische Gasdruck: 50 mbar Gasdüse: Grillbrenner: 0,75 mm
maximale Schlauchlänge: 150 cm
Identikationsnummer: 0359CQ0020
Zielländer: AT, DE, CZ und CH
9,45 kW (675 g/h) Der Grillbrenner ist bemessen mit 3,15 kW.
3B/P(50)
0359-16
5

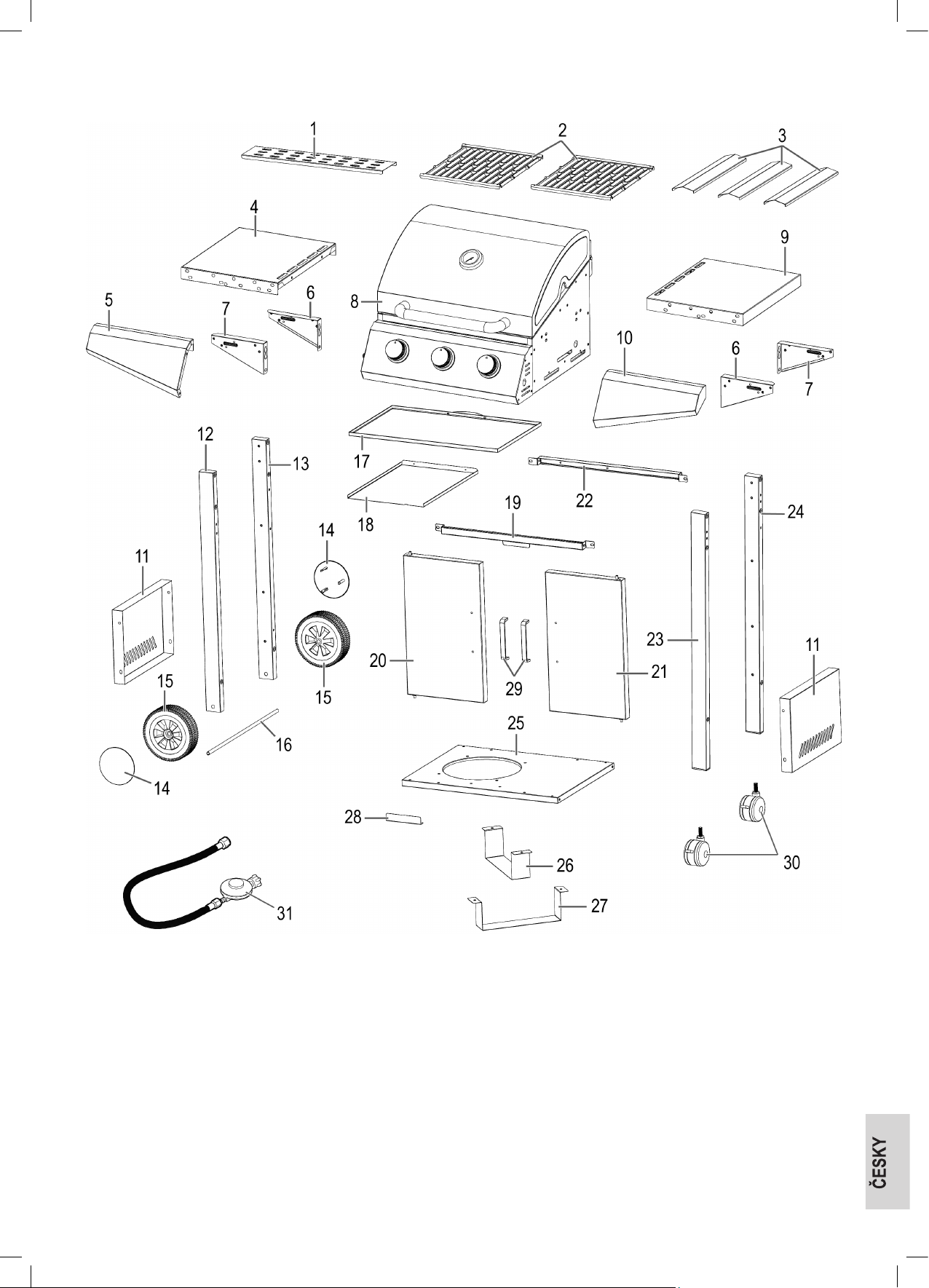

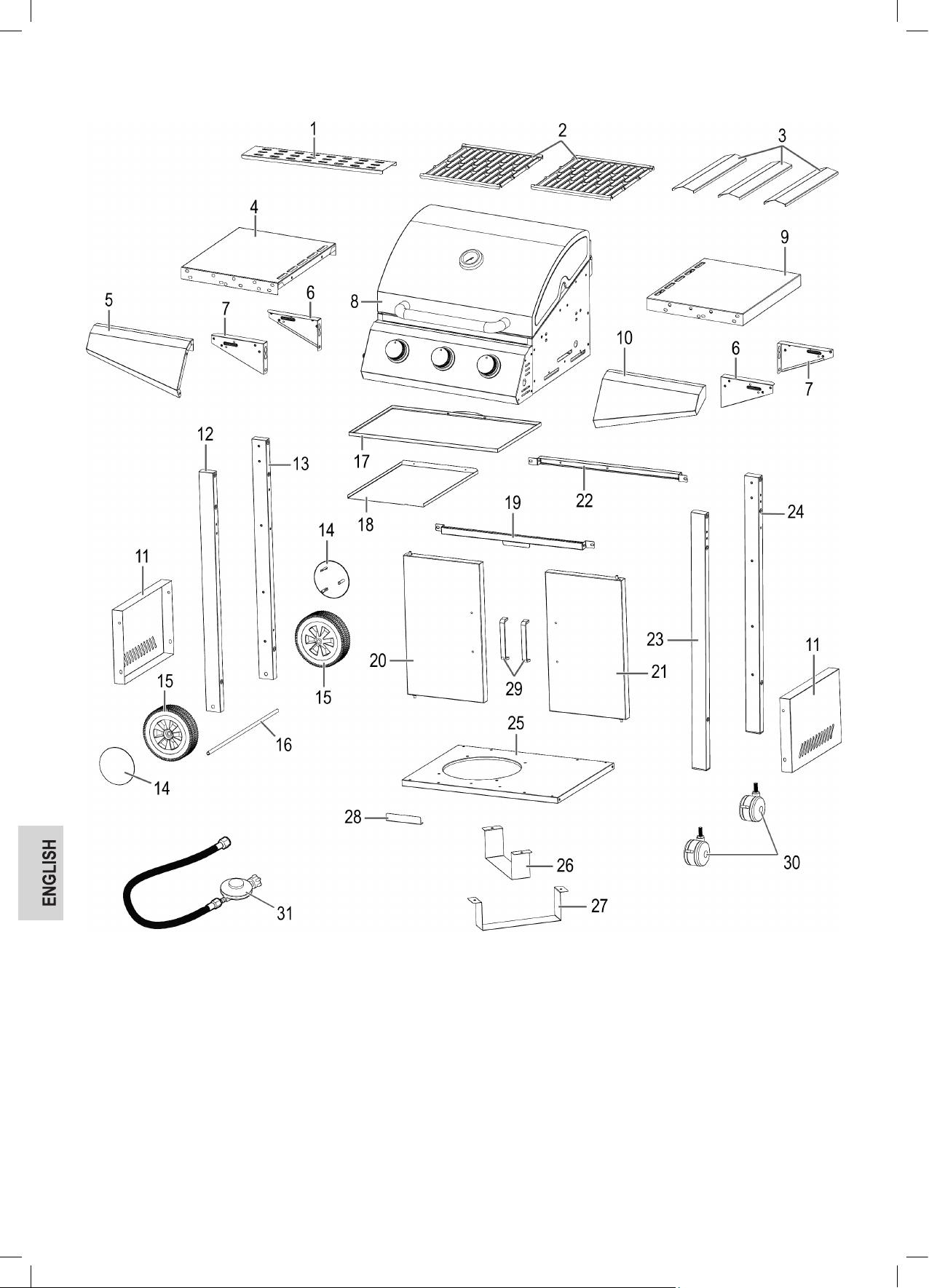

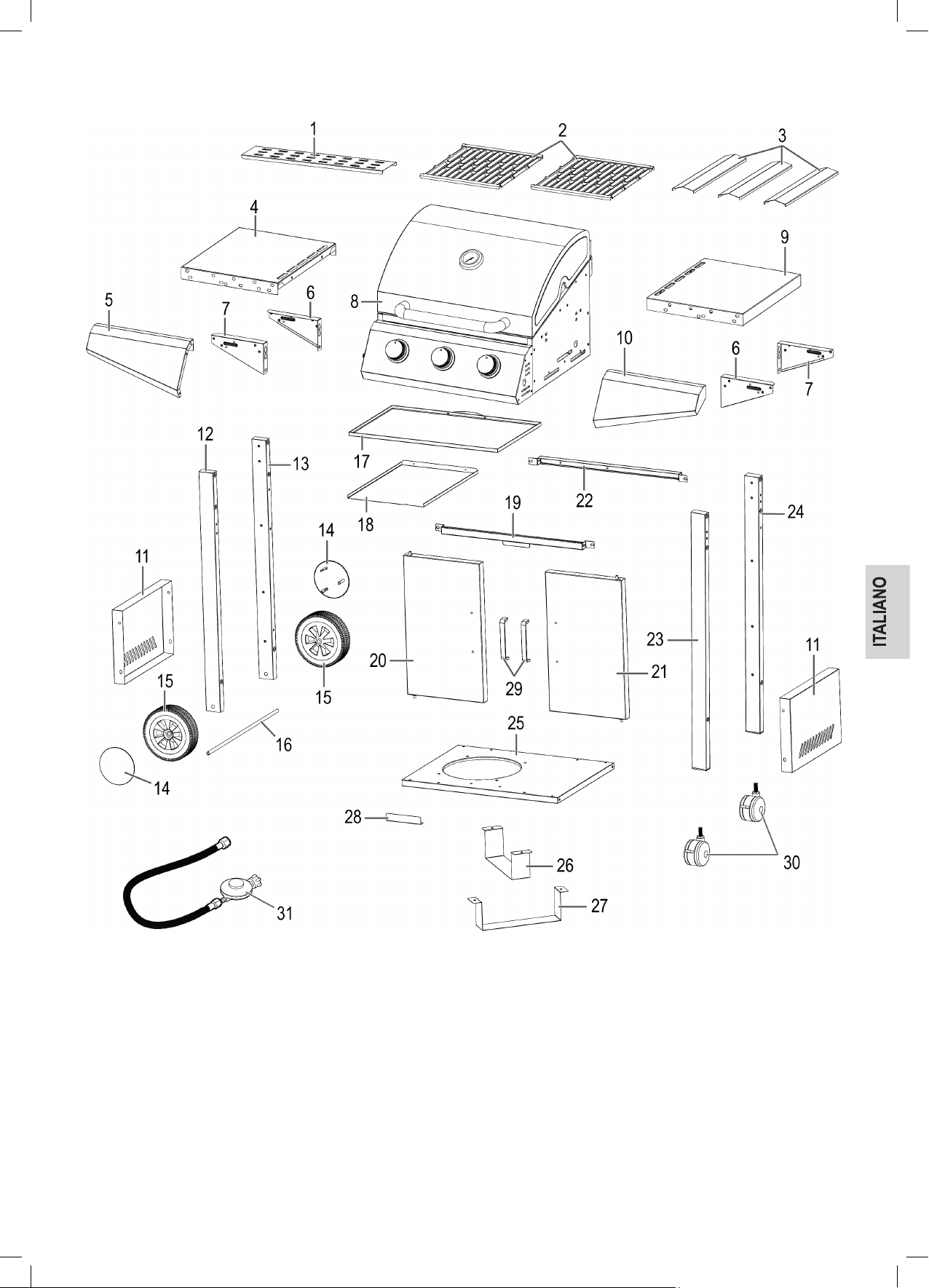

Übersicht
6

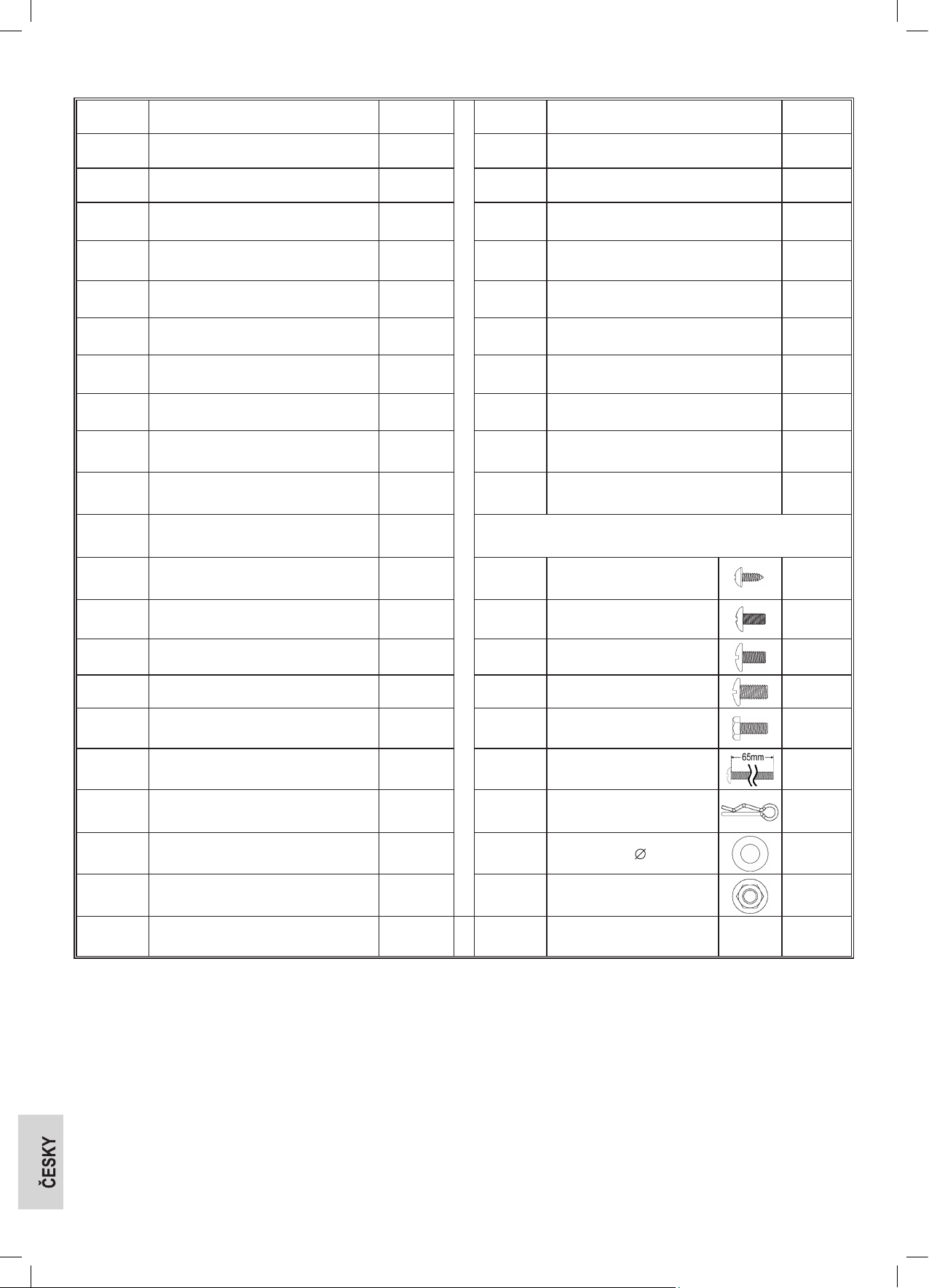

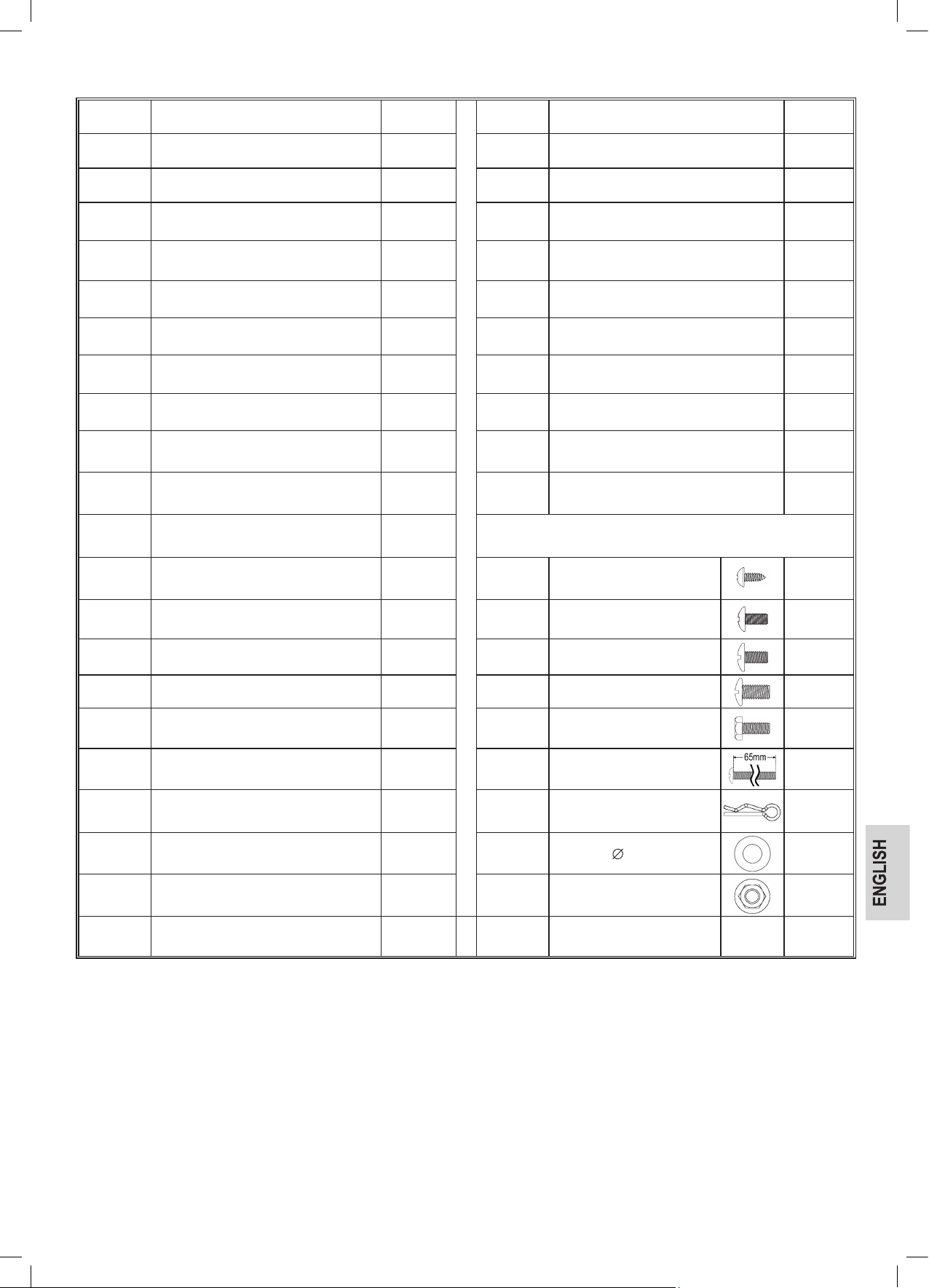

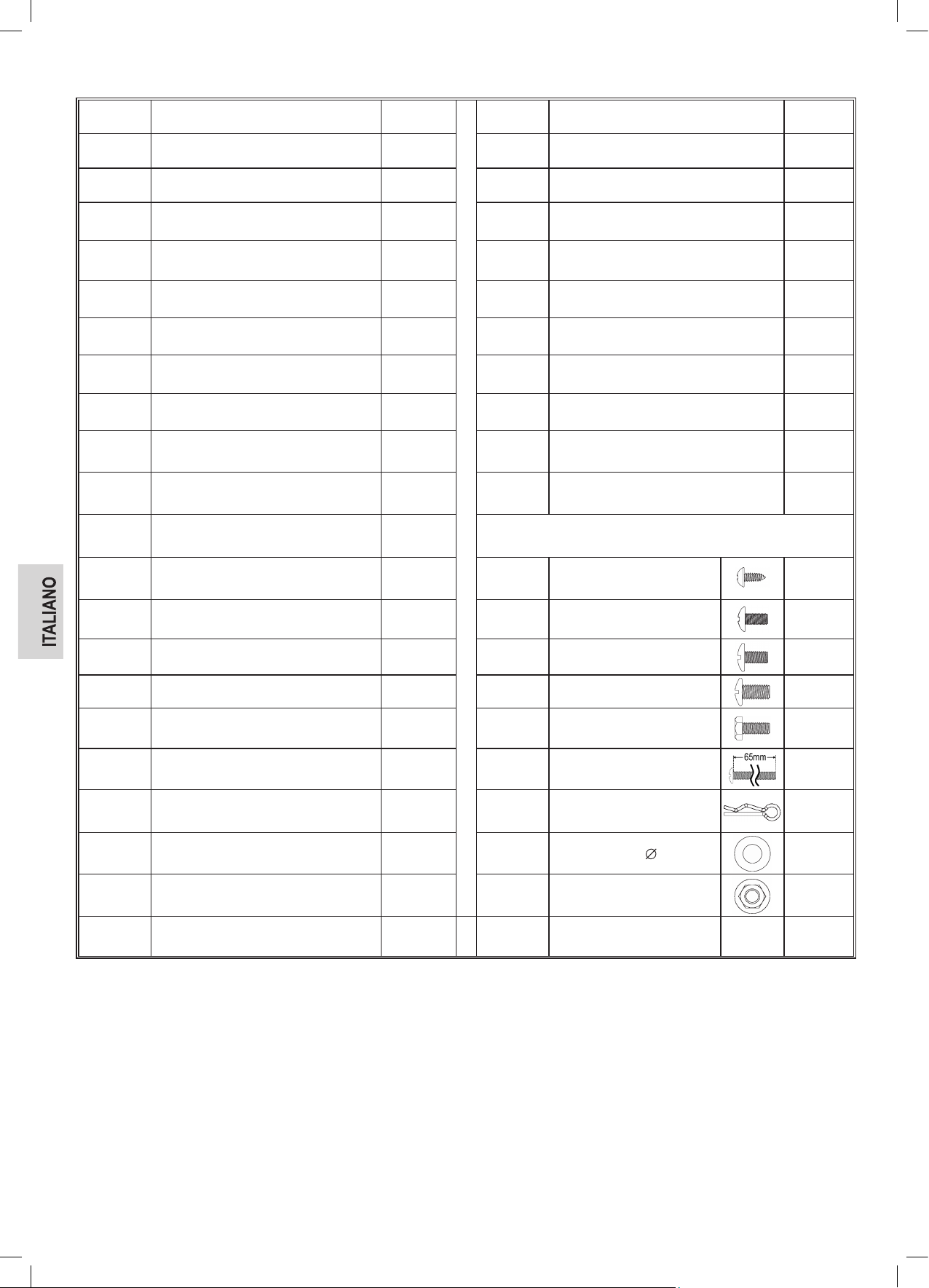

Stückliste
Pos. Beschreibung Stk. Pos. Beschreibung Stk.
1 Grillgutablage 1 22 Traverse, hinten 1
2 Grillroste 2 23 Standbein vorne, rechts 1
3 Flammabdeckung 3 24 Standbein hinten, rechts 1
4 Seitentisch, links 1 25 Bodenplatte 1
5 Flügel, links 1 26 Träger a 1
6 Winkel a 2 27 Träger b 1
7 Winkel b 2 28 Türanschlag 1
8 Oberteil 1 29 Türgriffe 2
9 Seitentisch, rechts 1 30 Rolle 3“ 2
10 Flügel, rechts 1 31 Druckregler 1
11 Seitenblech 2
12 Standbein vorne, links 1 A Schraube ST4,2×10
13 Standbein hinten, links 1 B Schraube M4×4
14 Radkappe 2 C Schraube M5×10
15 Rad 7“ 2 D Schraube M6×12
16 Achse 1 E
17 Fettschublade 1 F Schraube M6×65
18 Hitzeschild 1 G Clip “R”
19 Traverse, vorne 1 H Unterlegscheibe
20 Tür, links 1 I Mutter M6
21 Tür, rechts 1
Sechskantschraube M6×12
2
4
4
42
2
12
2
13
2
2

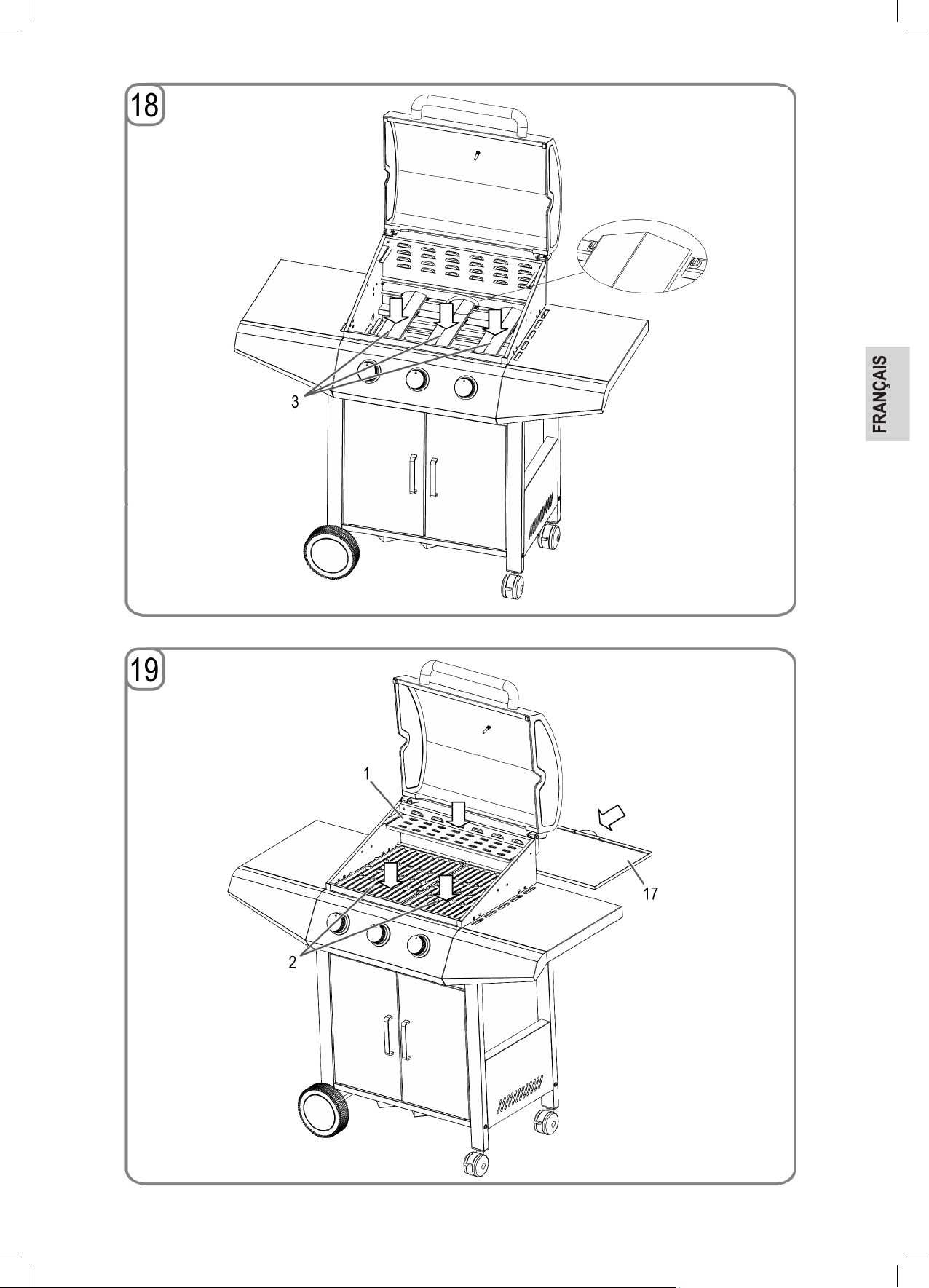

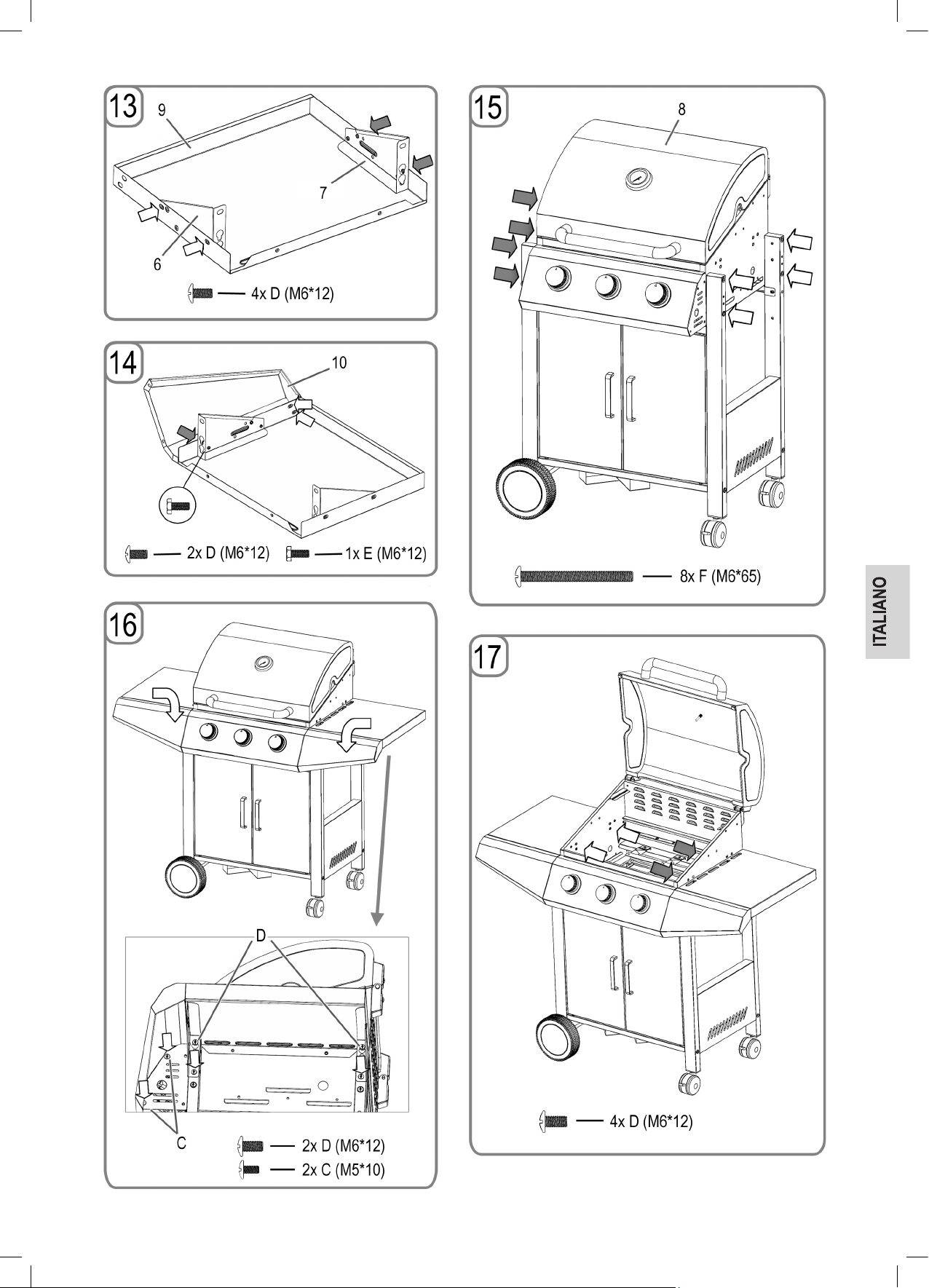

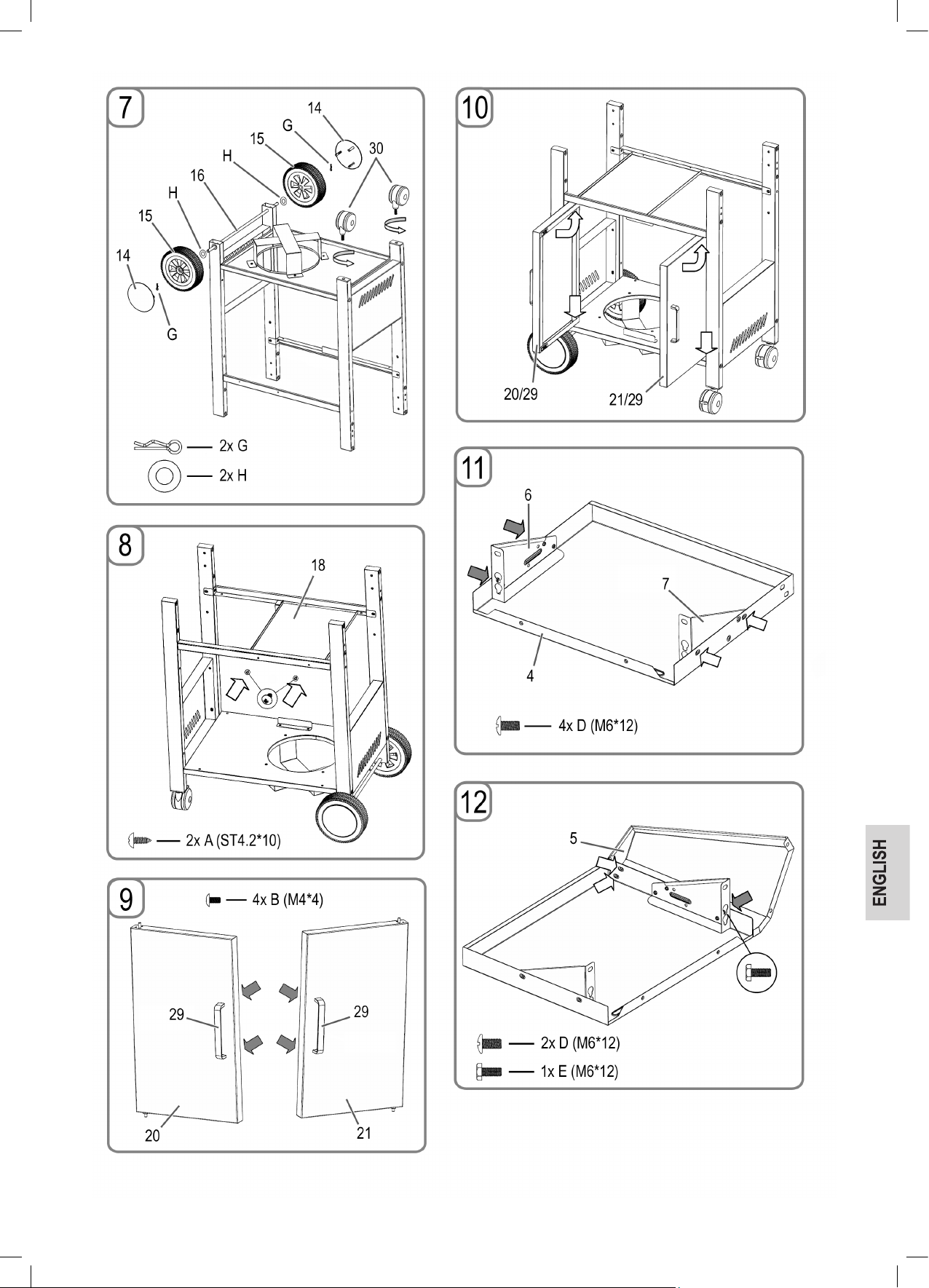

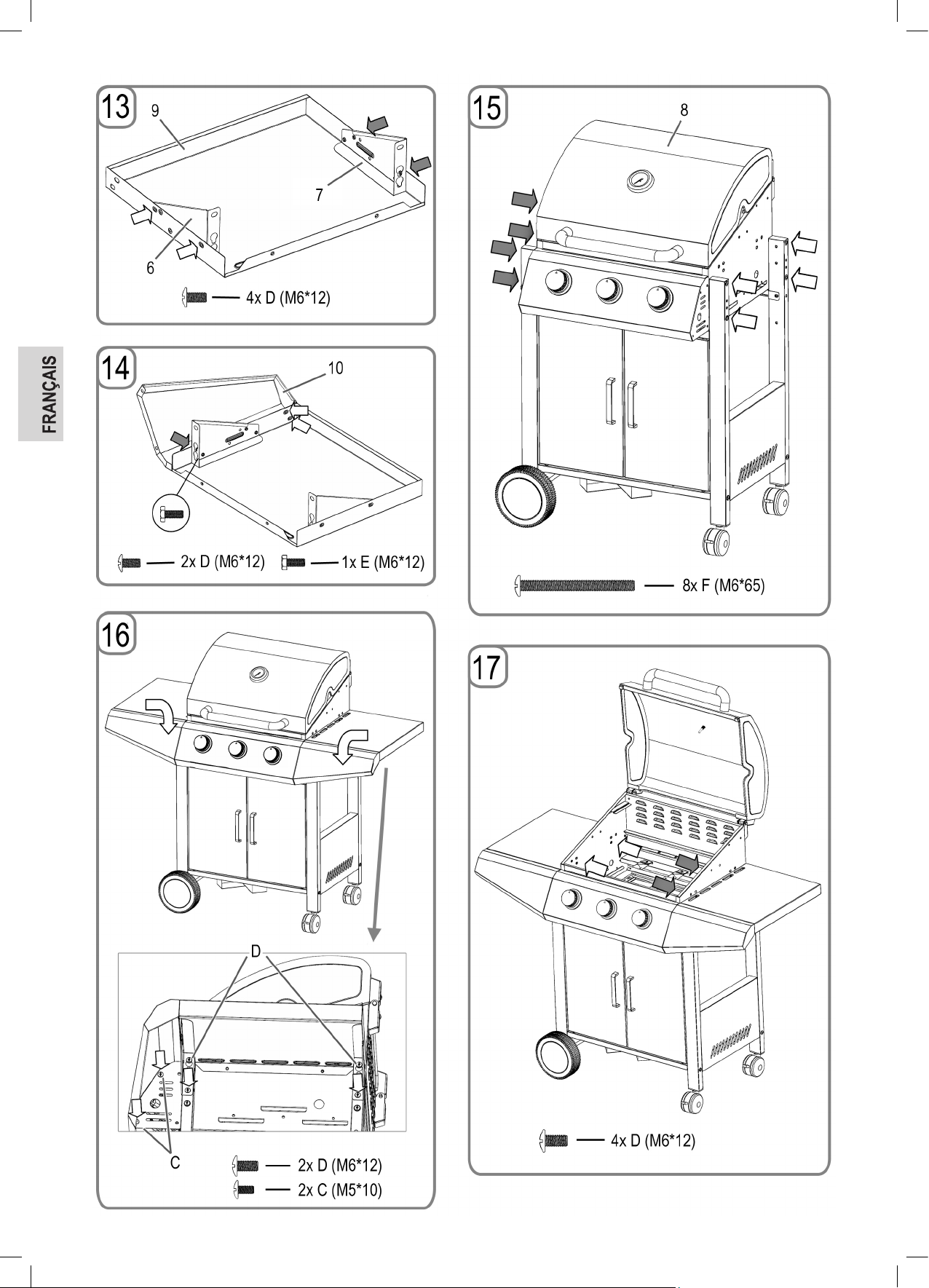

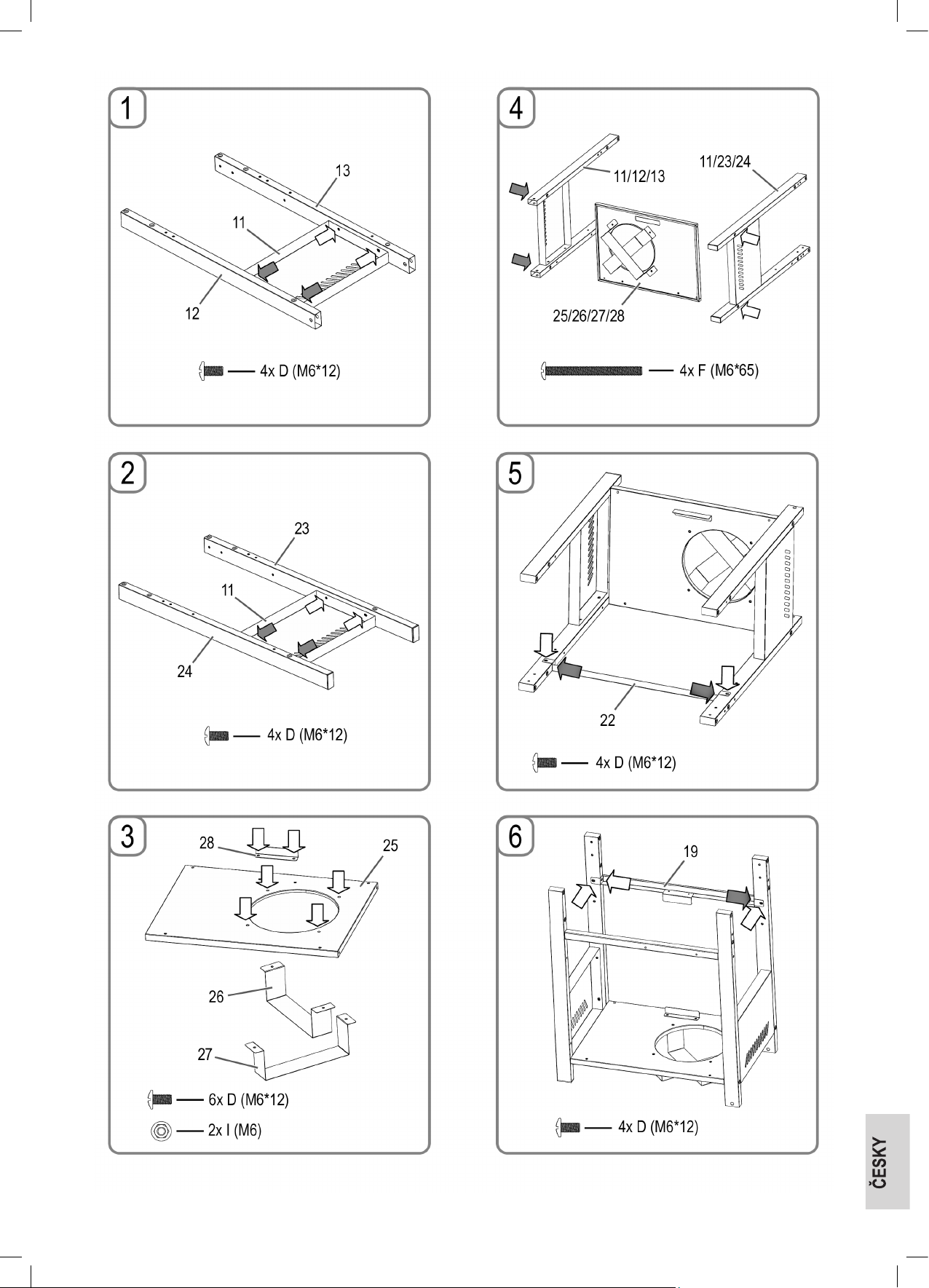

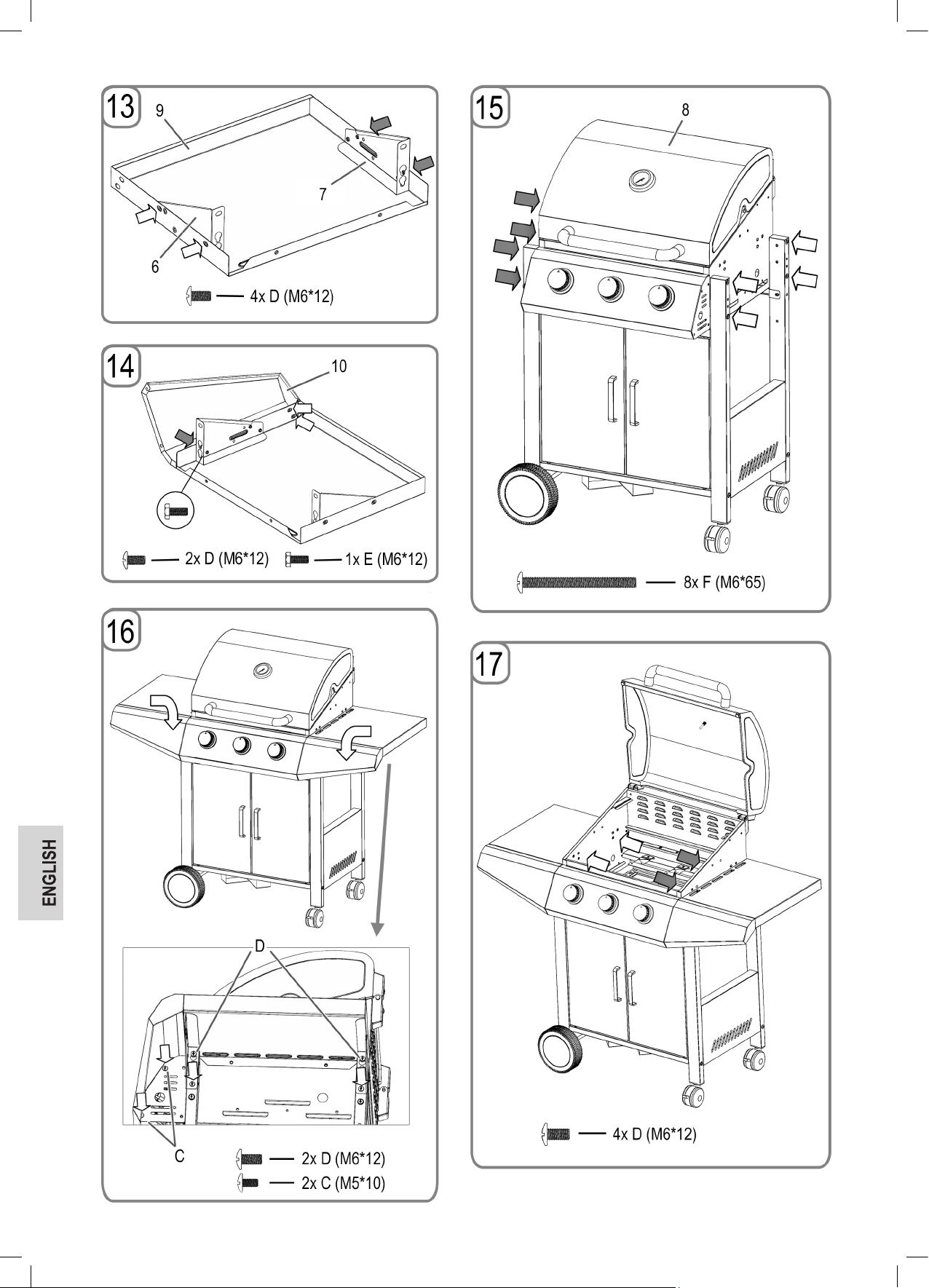

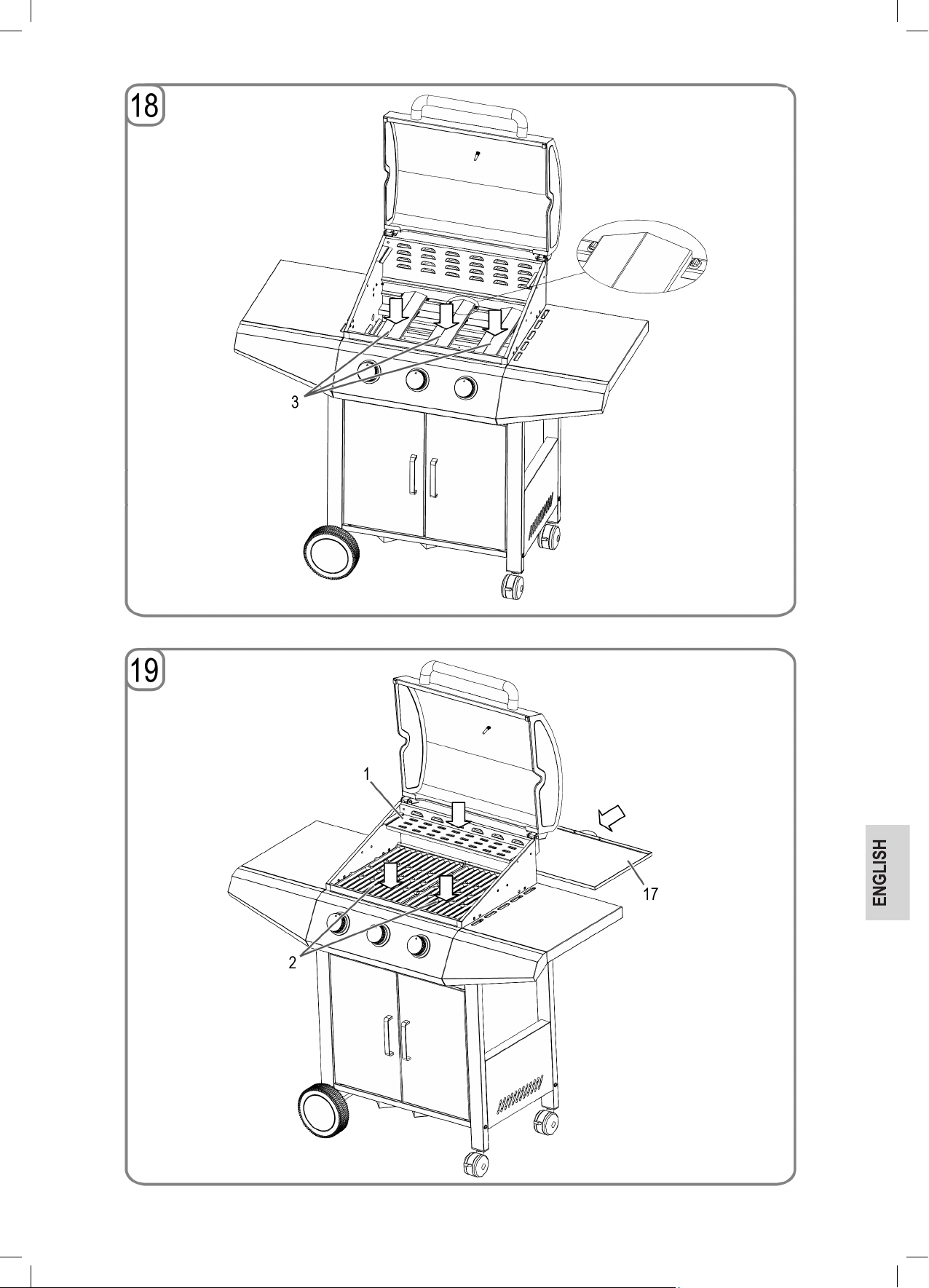

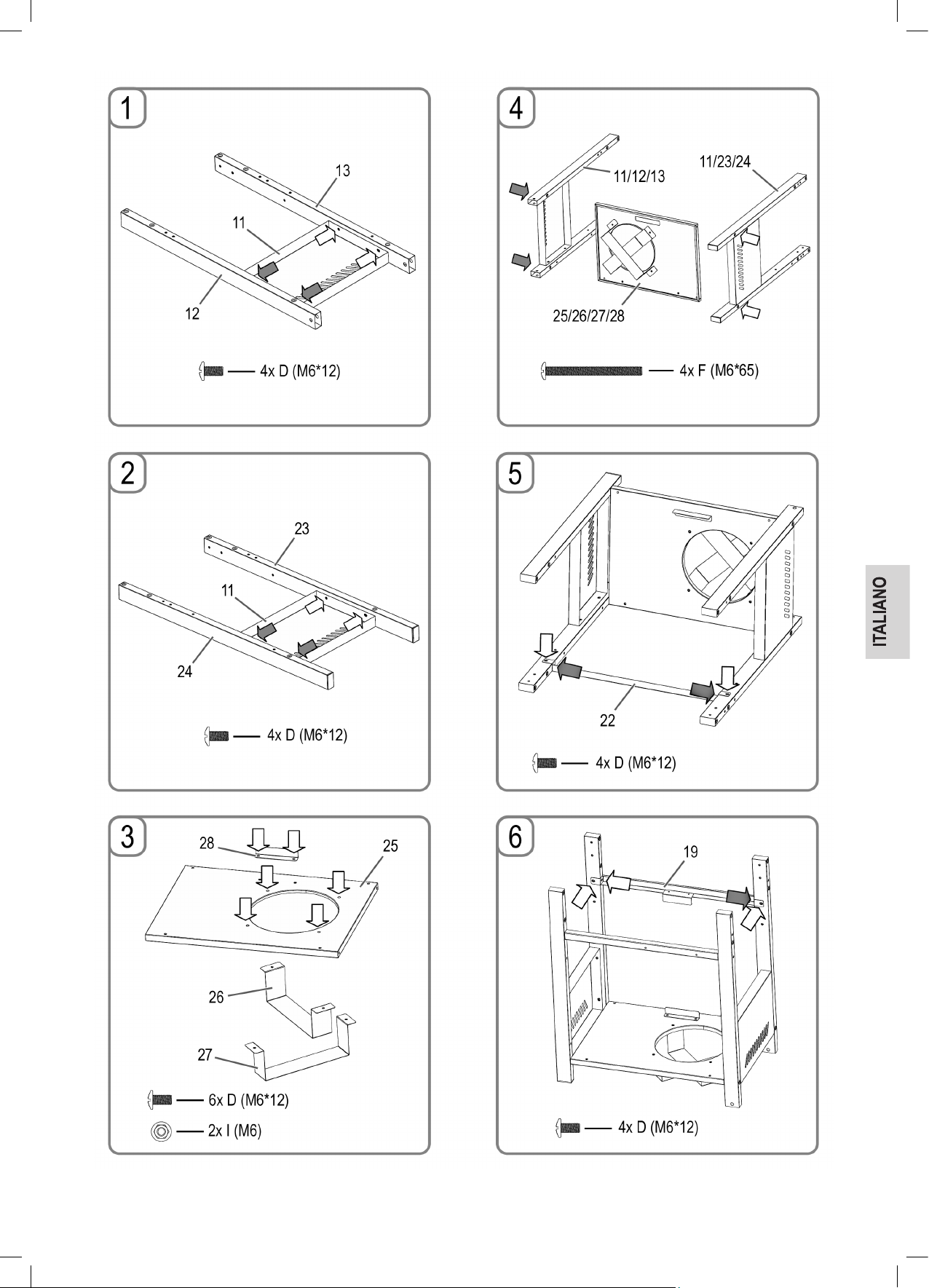

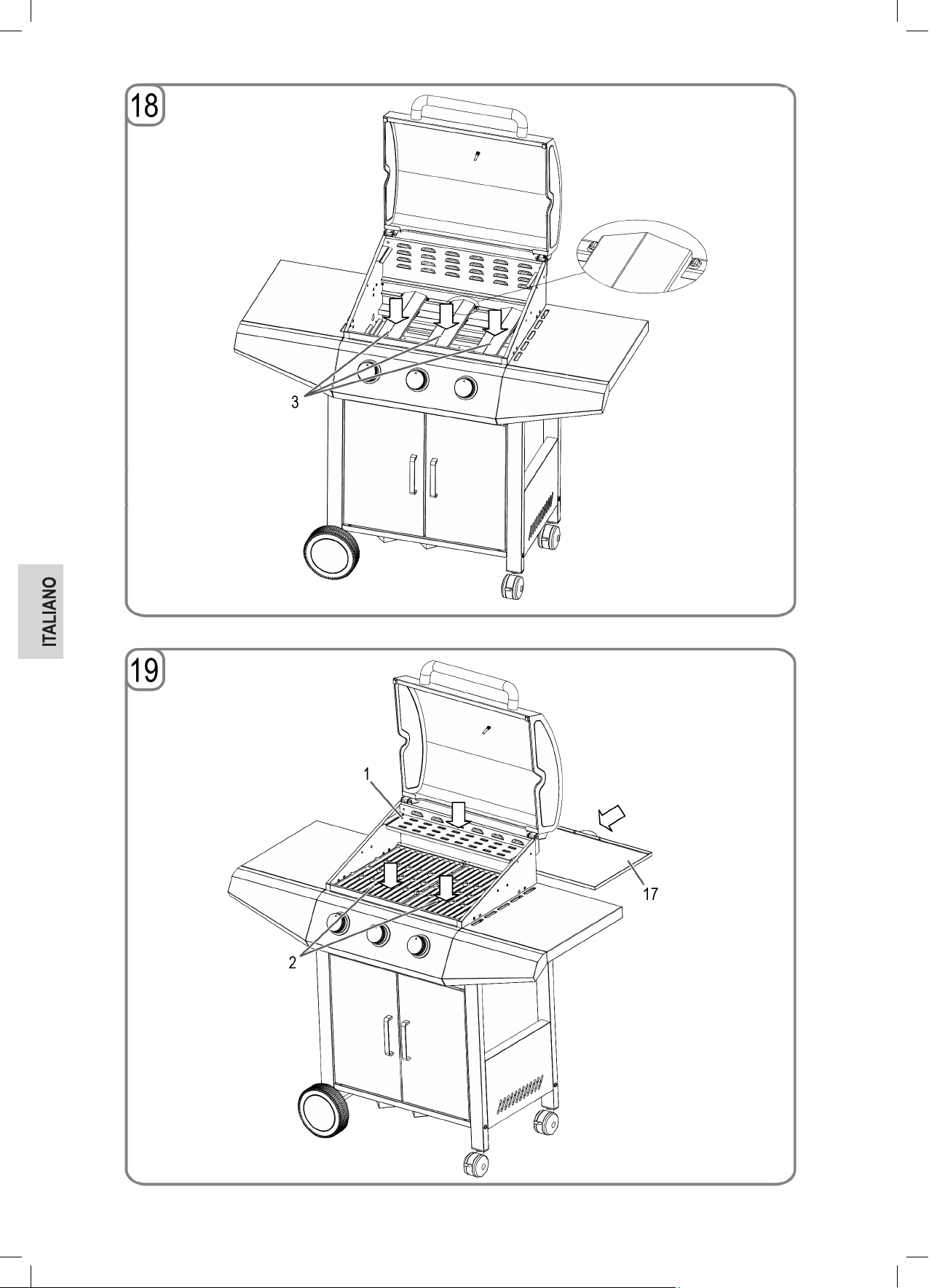

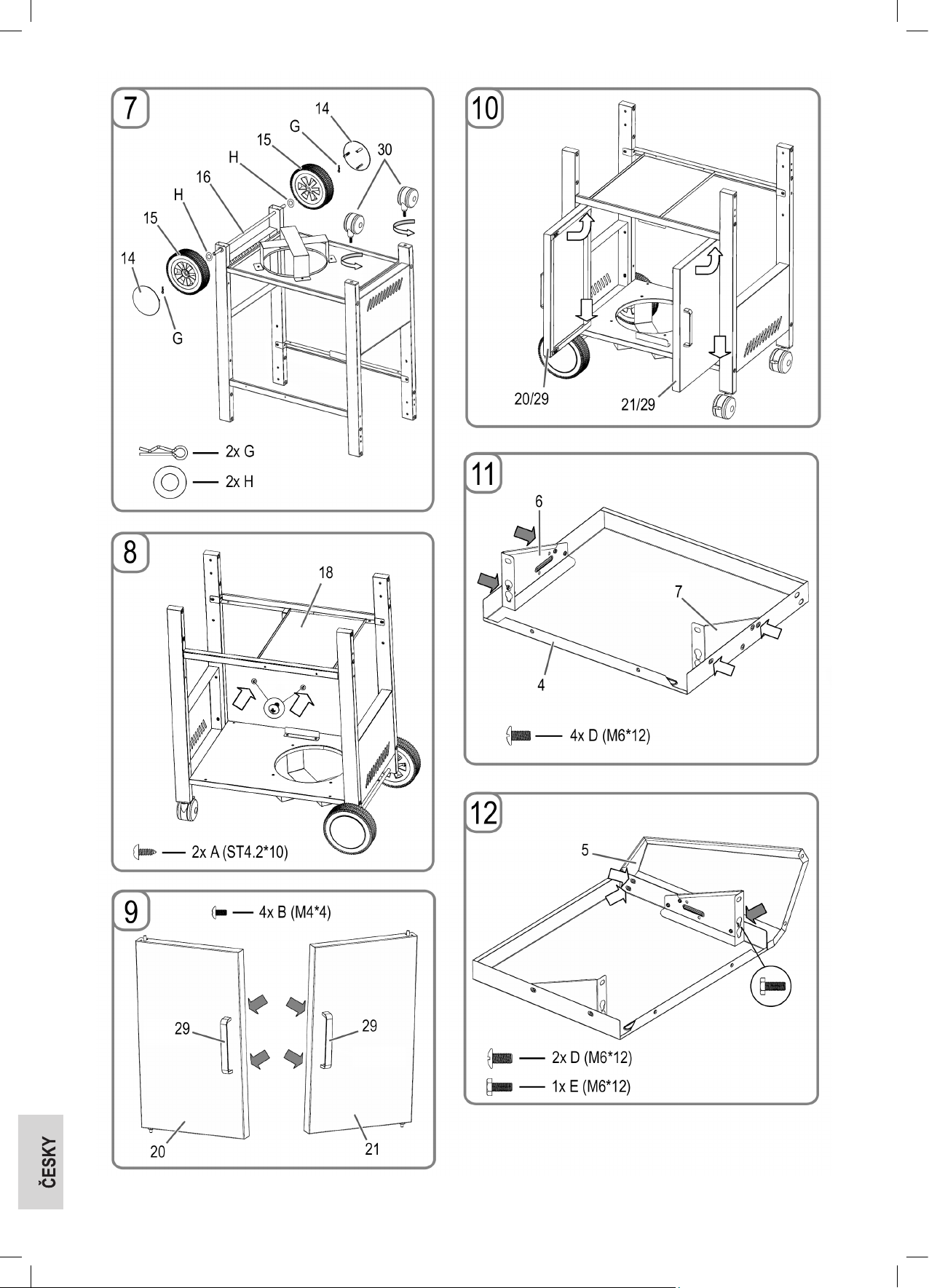

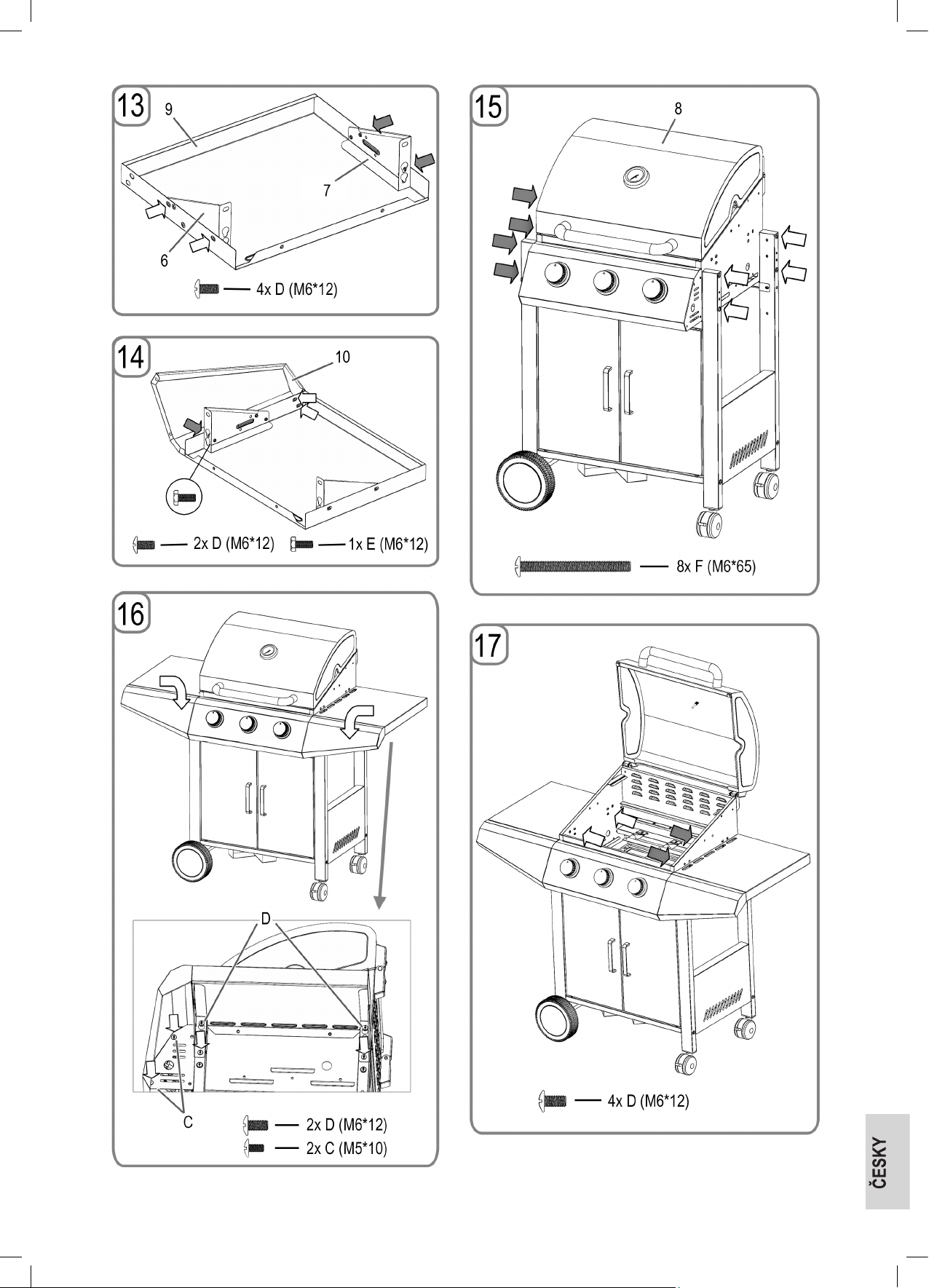

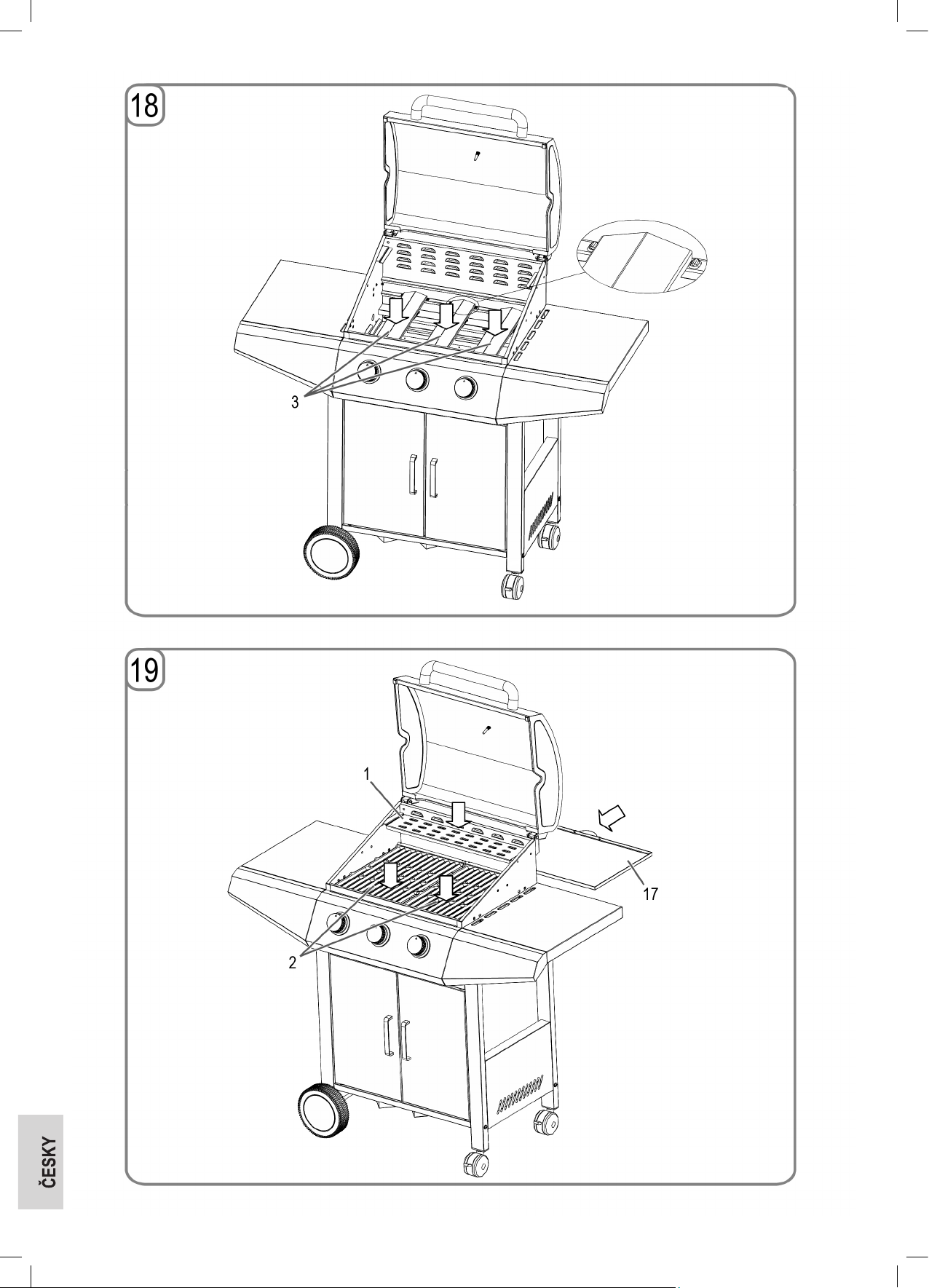

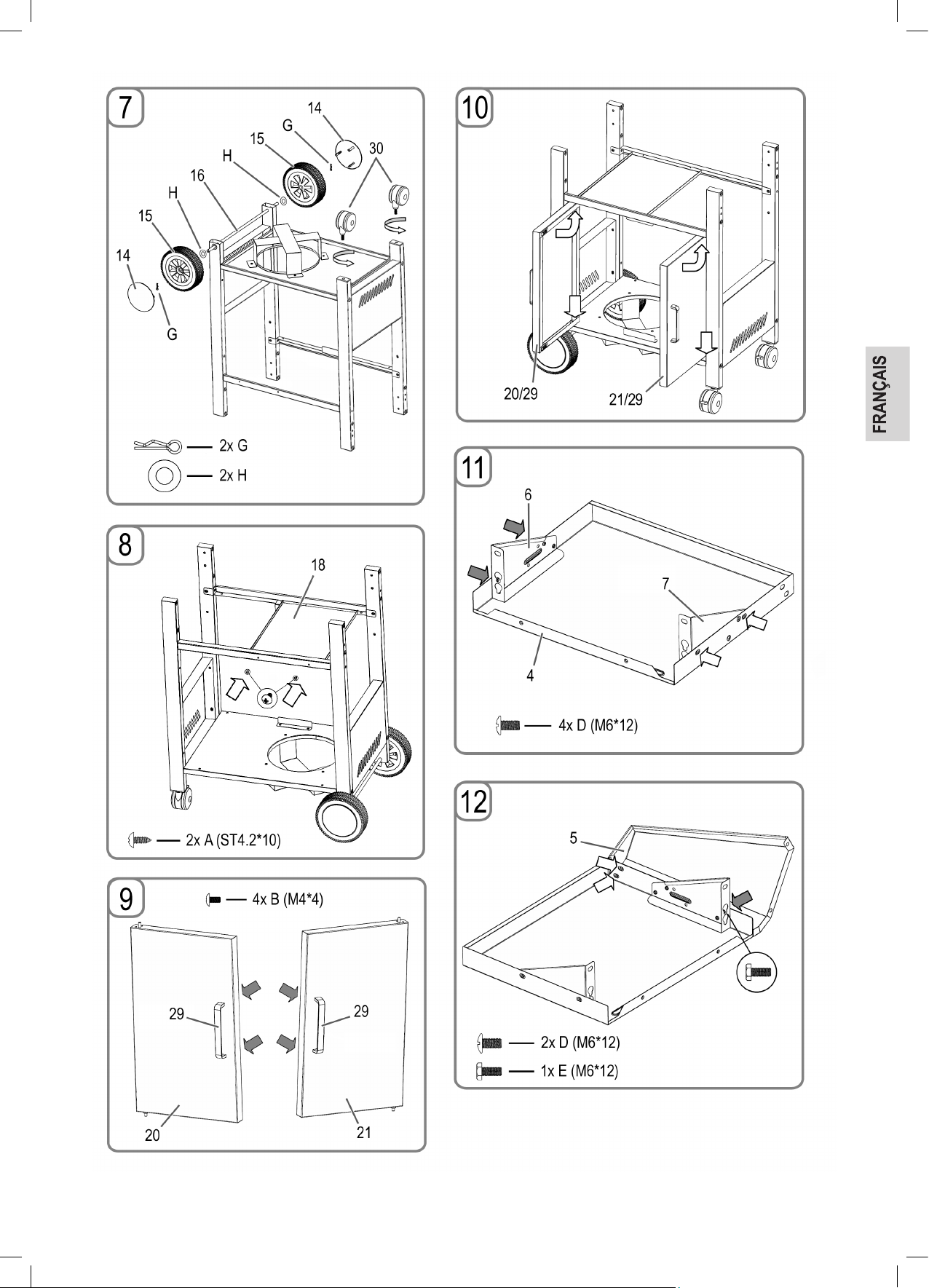

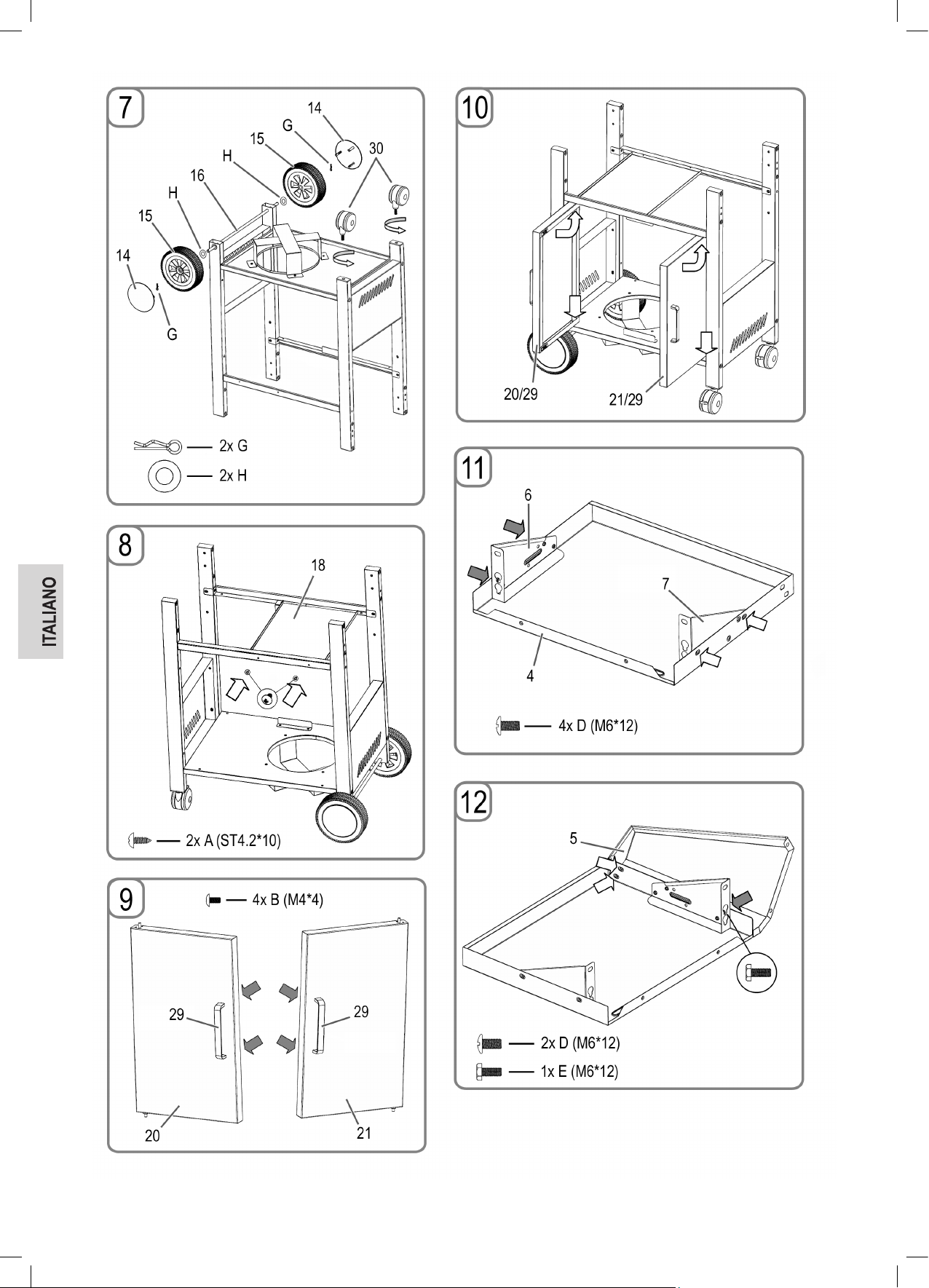

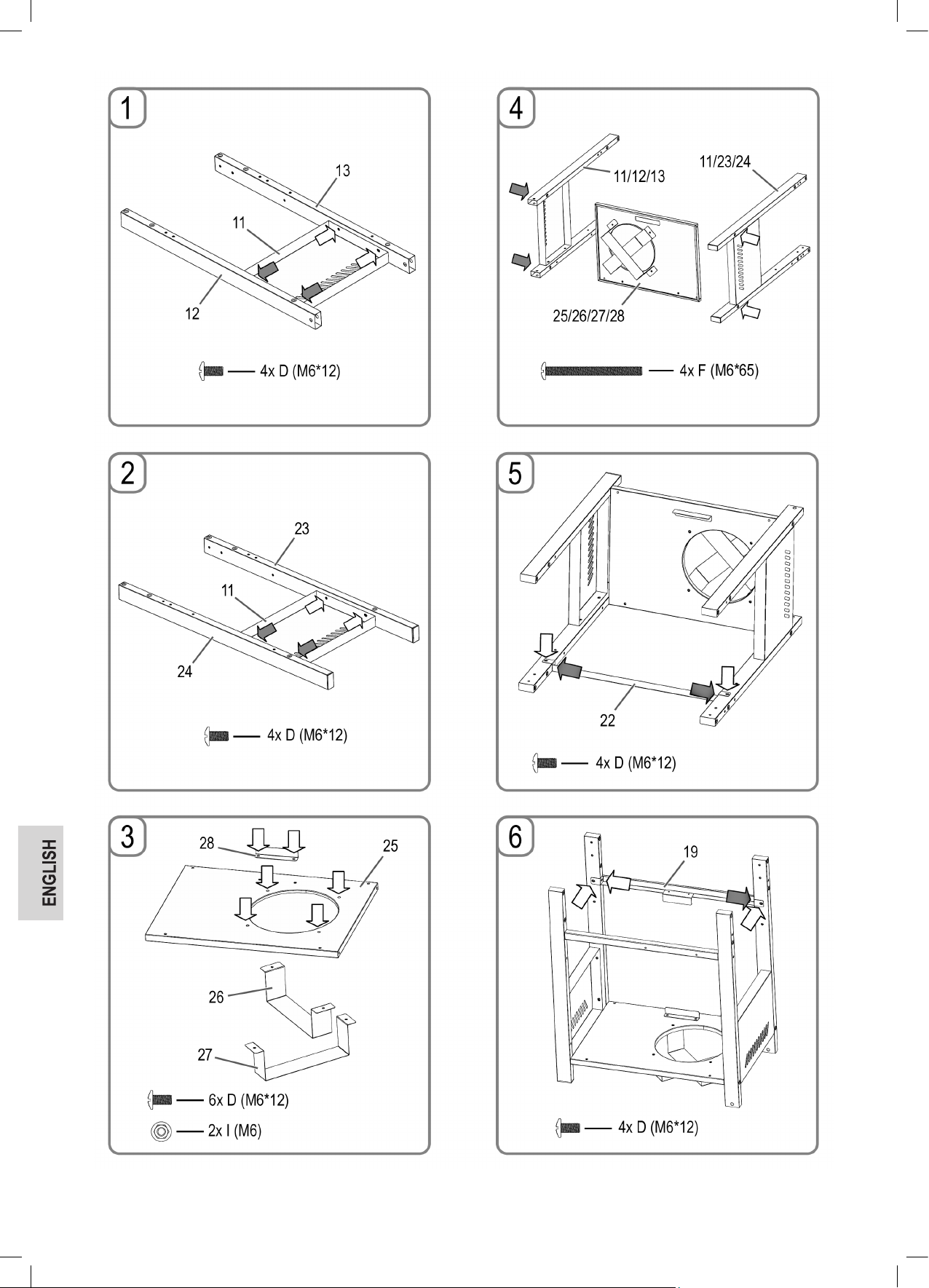

Grill montieren
Für den Aufbau benötigen Sie: • 2 Personen
• Schutzhandschuhe
• Ggf. eine Decke als Unterlage
• Schraubenschlüssel der SW 10 und 18
• Schraubendreher der Größe PH1 und PZ2
• Zange
Entfernen Sie vorher die Schutzfolien die an den Flächen haften. Bei der Montage orientieren Sie sich an der Stückliste und der bebilderten Aufbauanleitung:
7
89101112
Gasanschluss
Allgemeines
Der Grill kann mit Gasaschen zwischen 5 kg bis 11 kg betrieben werden. Zugelassen sind Niederdruck -Butan-, -Propan- oder -LPG-Gasgemische. Ihr Grill funktioniert am besten mit Propangas oder LPG-Gasgemischen. Butan kann verwendet werden, aufgrund der Nennleistung des Geräts kann die Gasasche jedoch einfrieren. Dadurch sinkt der Gasdruck und Ihr Grill liefert nicht die volle Leistung. Verwenden Sie einen Regler, der nach DIN EN 12864:2001 zertiziert ist.
HINWEIS:
Wenden Sie sich für Informationen zum richtigen Regler für Gasaschen an Ihren LPG-Händler.
Regler und Schlauch
Diese Teile sind im Lieferumfang des Grills enthalten. Ersatzteile erhalten Sie bei Ihrem Händler oder einem zugelassenen LPG-Lieferanten. Verwenden Sie nur Schläuche und Regler mit dem oben angegebenen Druck, die für LPG zugelassen sind. Die Haltbarkeit des Reglers beträgt normalerweise 2 Jahre. Ein Austausch des Reglers wird innerhalb von 2 Jahren nach Herstellungsdatum empfohlen.
WARNUNG:
• Der verwendete Schlauch muss den nationalen Vorgaben entsprechen.
• Die Verwendung von ungeeigneten Schläuchen oder falschen Reglern ist gefährlich.
• Vergewissern Sie sich vor dem Betrieb, dass Sie die richtigen Teile verwenden.

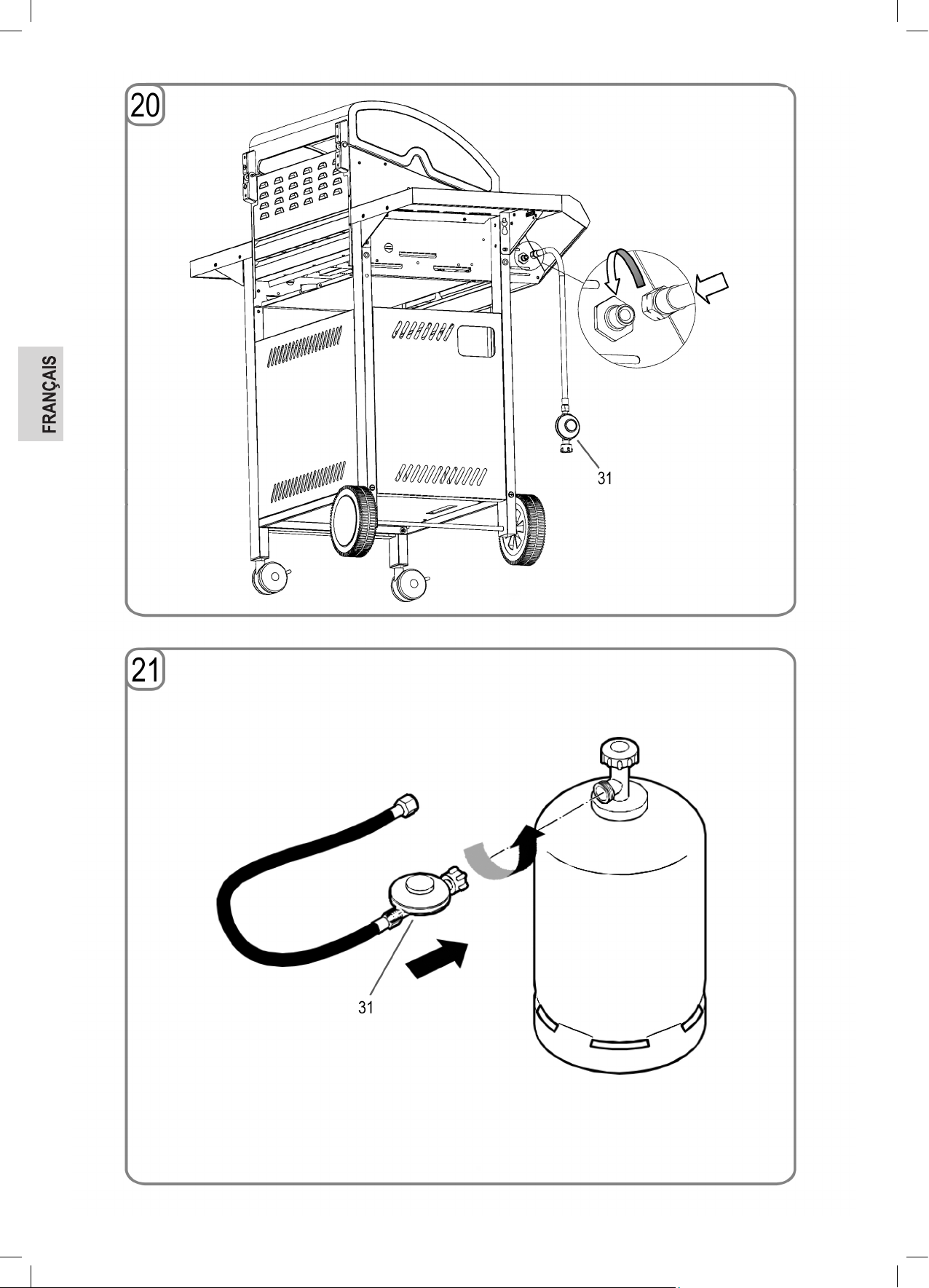

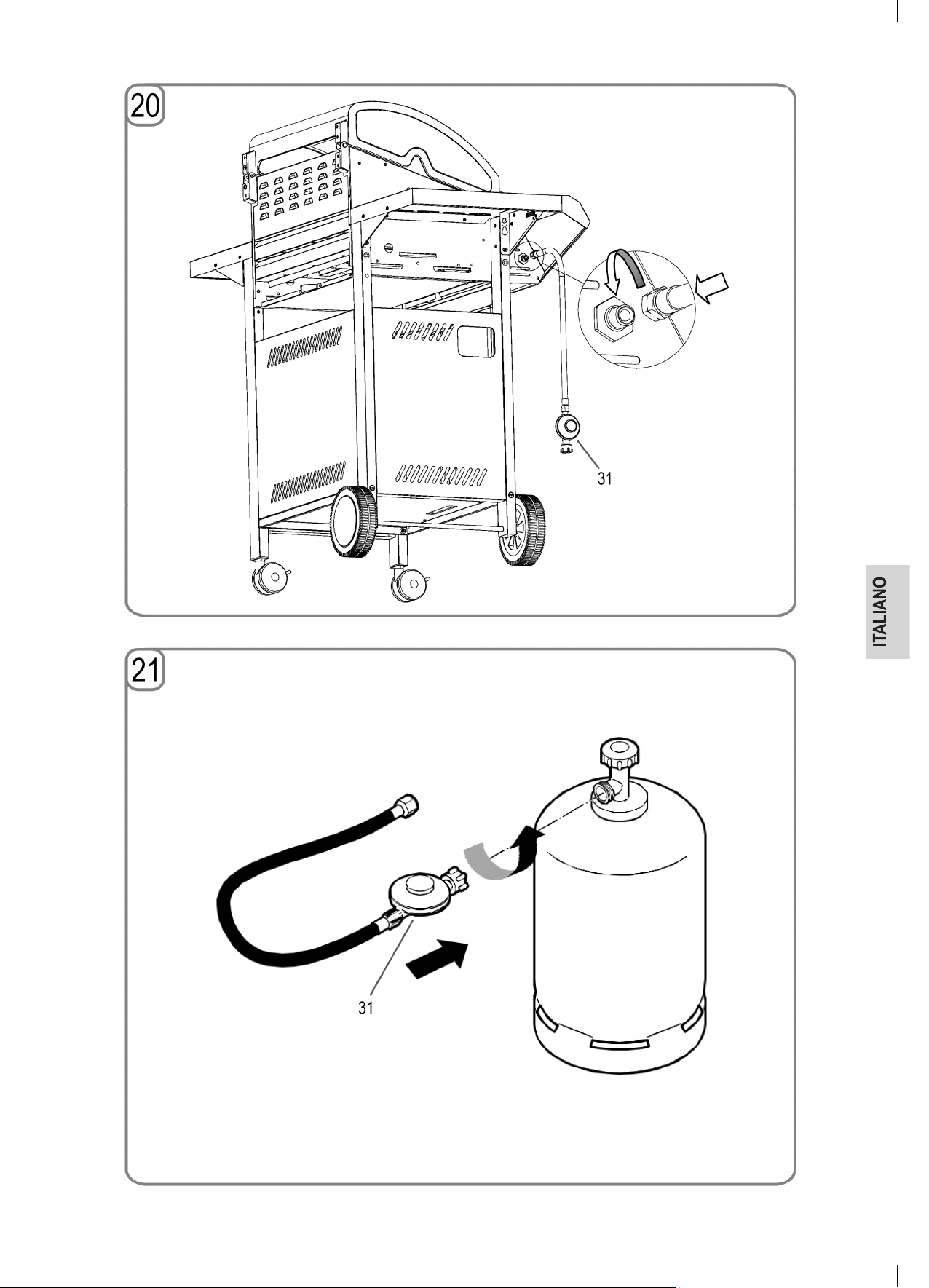

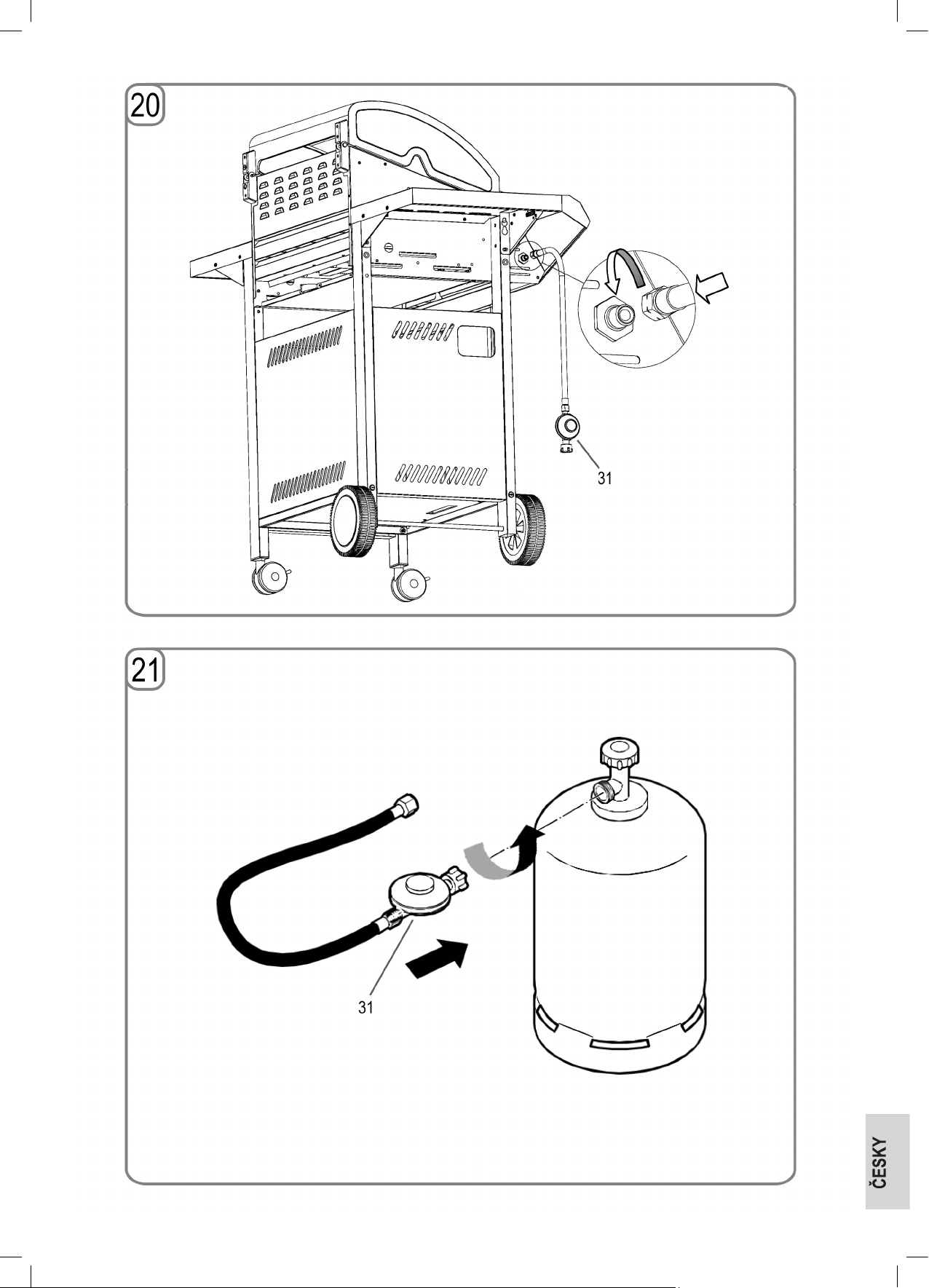

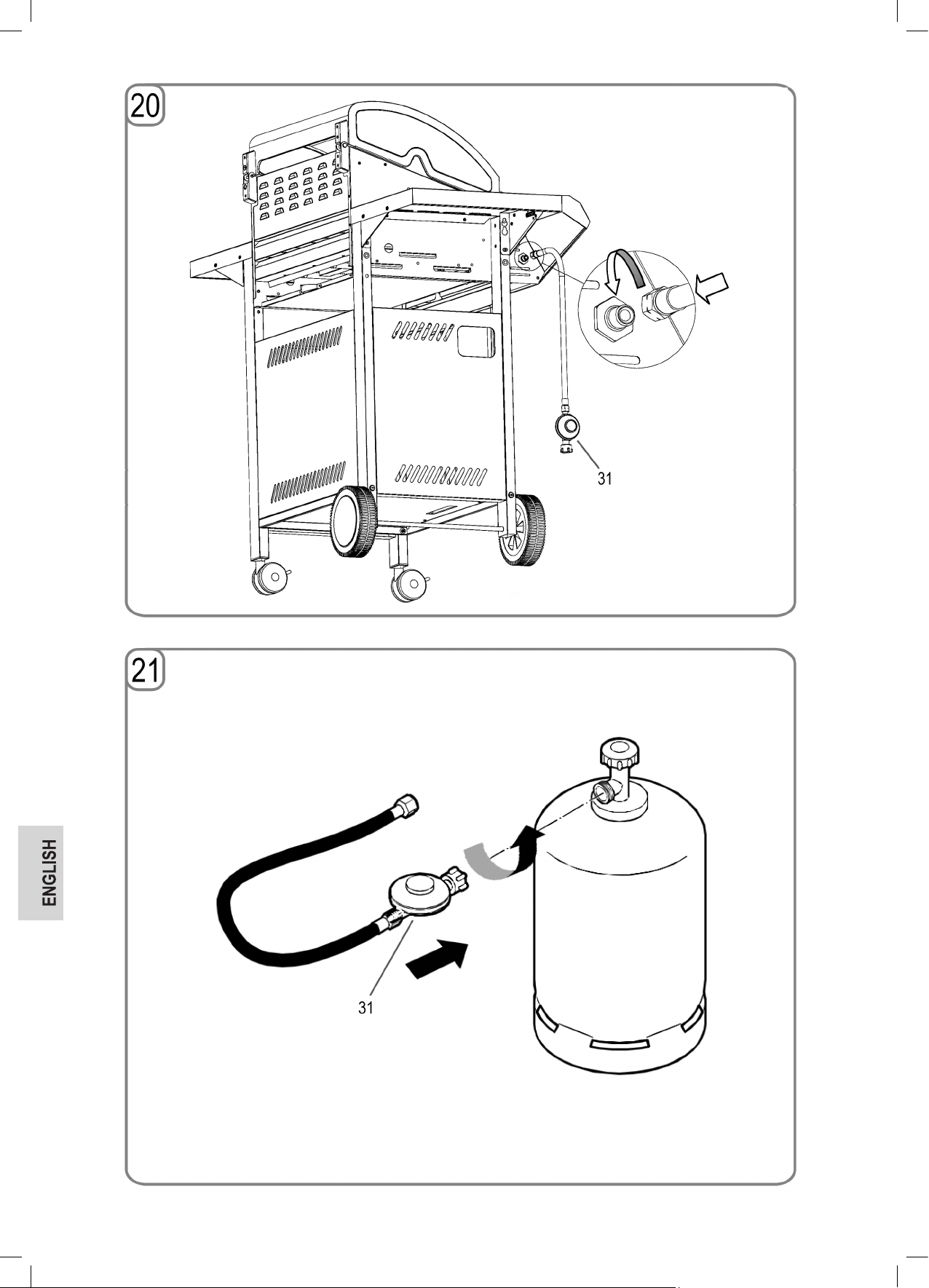

An der Gasasche
Der Anschluss erfolgt über einen exiblen Schlauch und den passenden Niederdruckregler. Der Niederdruckregler ist an der Gasasche zu montieren.
1. Entfernen Sie die Schutzkappe und den Gewindeschutz an der Gasasche.
2. Wählen Sie einen passenden Schraubenschlüssel und ziehen Sie die Überwurfmutter (Achtung Linksgewinde) des Niederdruckreglers an der Gasasche
handfest.
3. Wählen Sie einen passenden Schraubenschlüssel und ziehen Sie die Überwurfmutter (Achtung Linksgewinde) des Schlauches am Niederdruckregler
handfest.
Am Gerät
Spinnweben oder Insekten können Brenner oder Rohr verstopfen. Stellen Sie vor dem Anschluss sicher, dass der Brenner und die Brenneröffnungen sauber
sind.
Den Gasanschluss nden Sie an der linken Seite des Gerätes in Höhe der Stellknöpfe.
• Wählen Sie einen passenden Schraubenschlüssel und ziehen Sie die Überwurfmutter (Achtung Linksgewinde) des Schlauches am Grill handfest. Die Schraubanschlüsse des Schlauches müssen mit dem Gerät und dem Niederdruckregler sicher verbunden sein.
Undichte Stellen nden
ACHTUNG: Prüfen Sie vor dem Gebrauch auf undichte Stellen.
• Suchen Sie undichte Stellen niemals mit offener Flamme.
• Verwenden Sie ein Lecksuch-Spray oder Seifenlauge.
Undichte Stellen lassen sich mit Seifenlauge sichtbar machen. Sie benötigen ca. 50 ml im Mischverhältnis 1:3.
1. Vergewissern Sie sich, dass alle Stellknöpfe auf 12 Uhr Position (OFF) stehen.
2. Haben Sie alle Bauteile wie zuvor beschrieben angeschlossen, drehen Sie das Gas auf.
3. Verteilen Sie das Seifenwasser auf den Schlauch und sämtliche Anschlüsse. Werden an einer Stelle Blasen geworfen, ist diese Stelle undicht und muss
vor Gebrauch repariert werden.
4. Wiederholen Sie die Prüfung nach der Reparatur.
5. Drehen Sie die Gasasche nach dem Test zu. Sollten Sie eine undichte Stelle nden, die Sie nicht reparieren können, wenden Sie sich an einen Gasfachmann.
13
Gasgrill betreiben

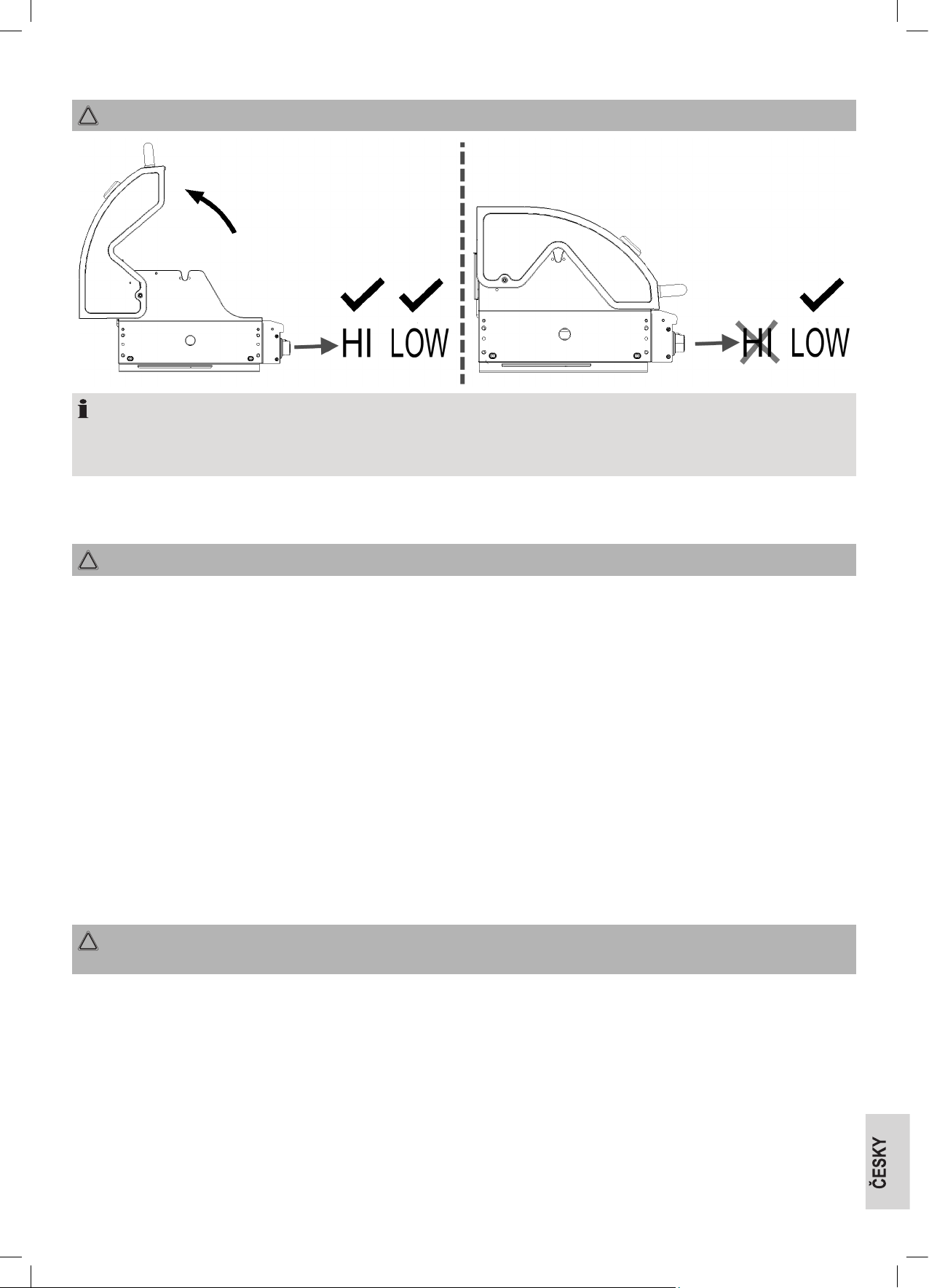

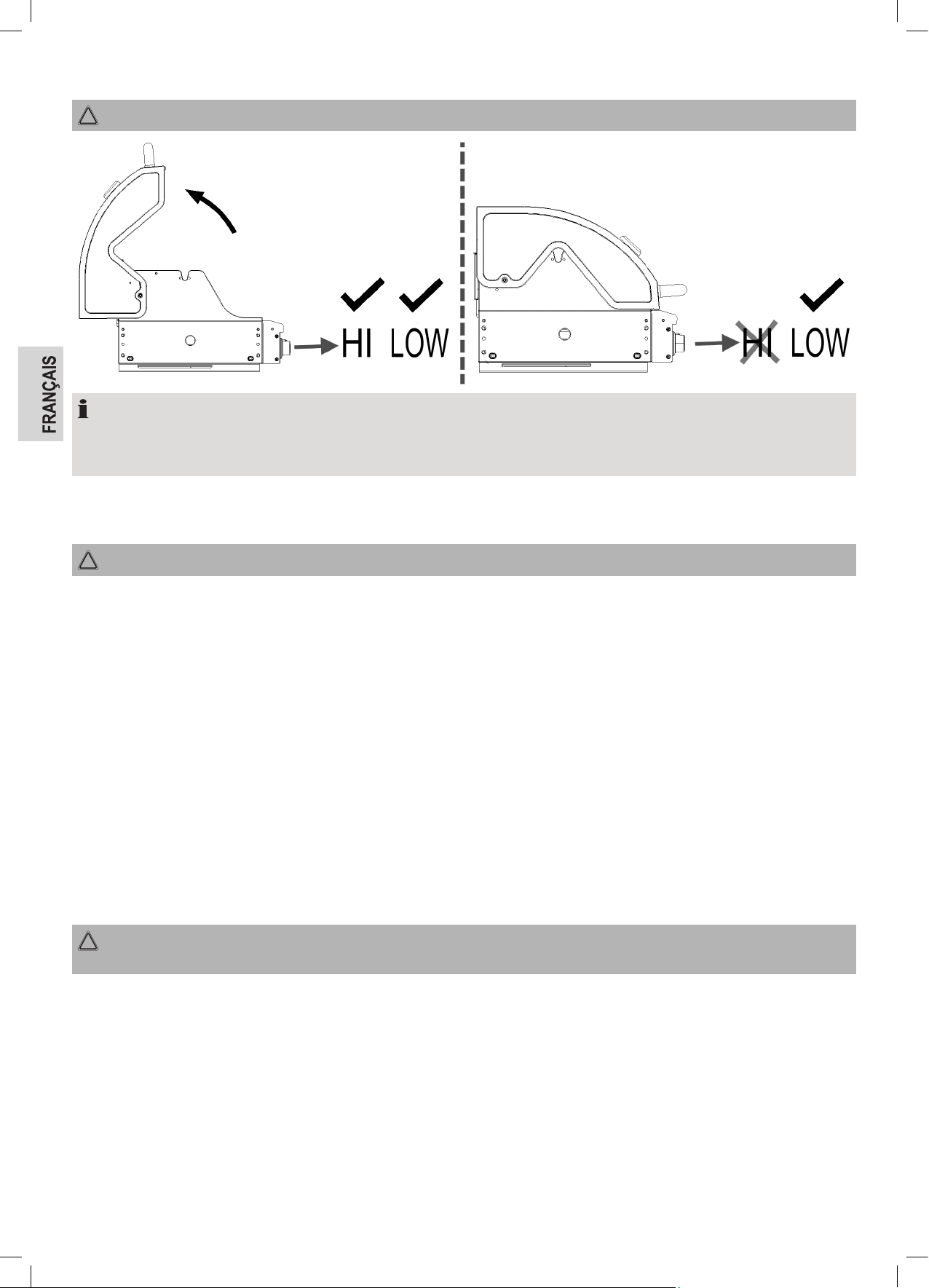

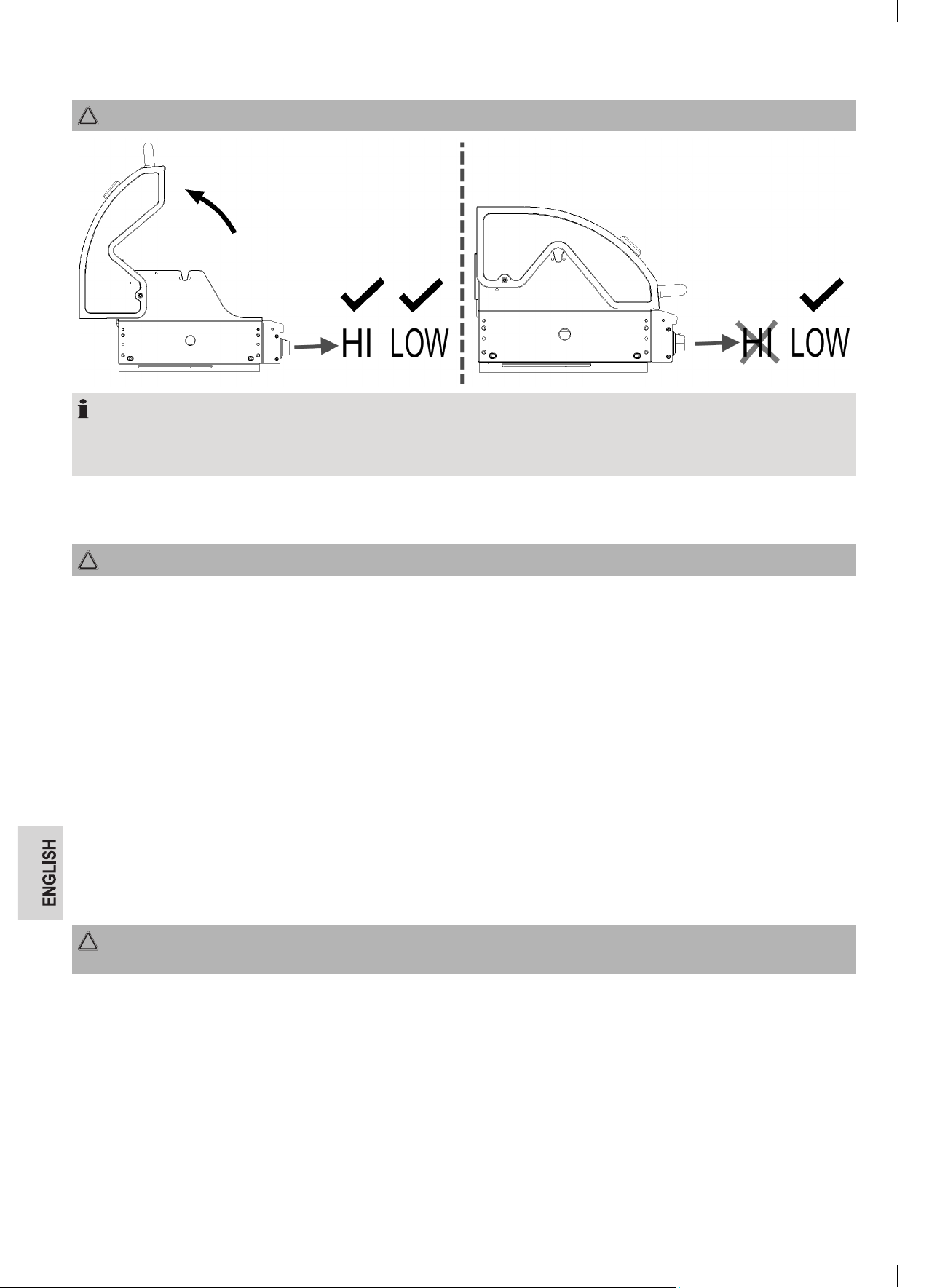

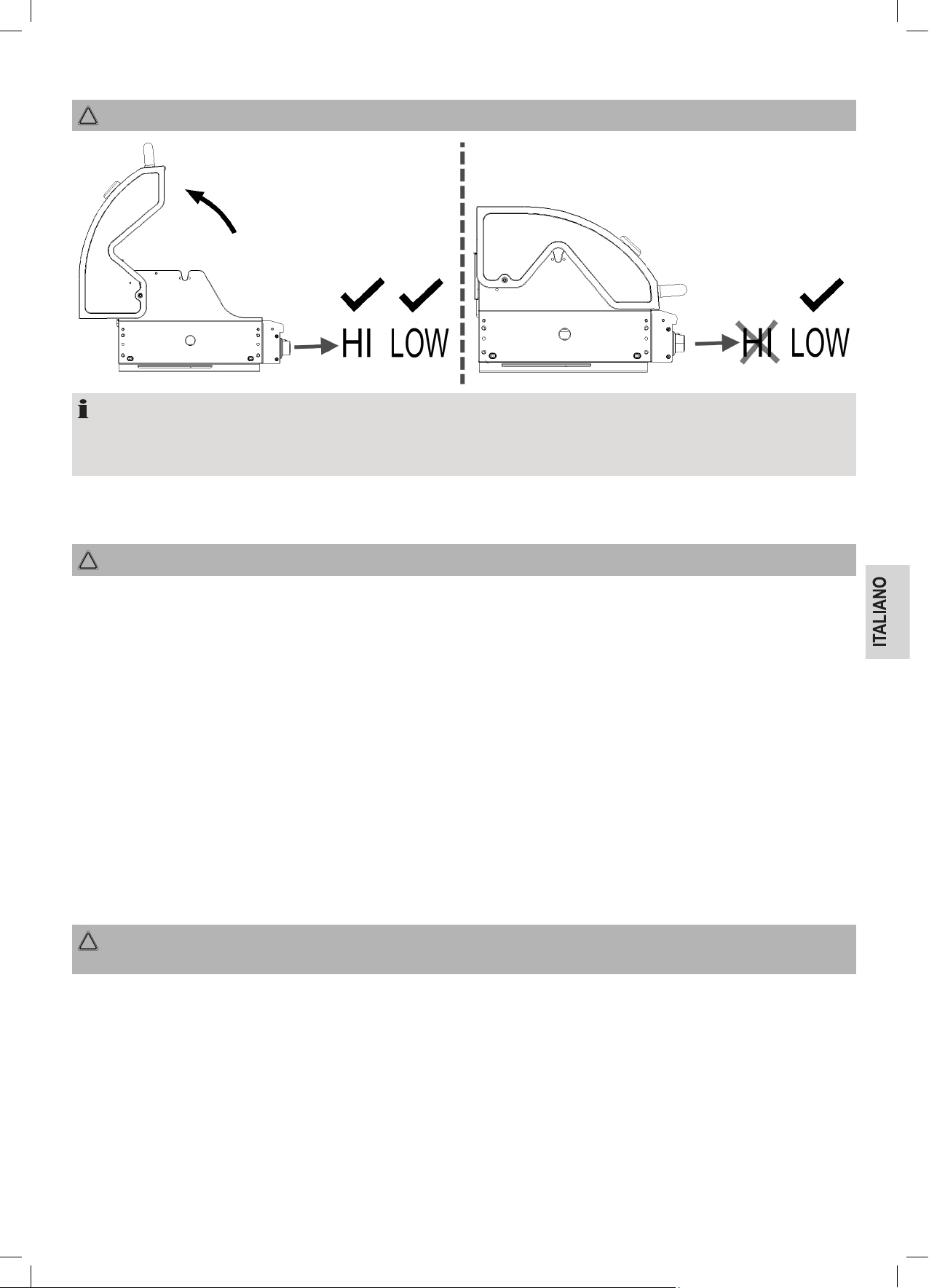

ACHTUNG: Bei geschlossener Haube nur mit Kleinstellung grillen!
HINWEIS: Zur ersten Inbetriebnahme
Bevor Sie das erste Mal Speisen mit dem Gerät zubereiten: Schließen Sie den Deckel und lassen Sie das Gas 15 Minuten lang auf LOW brennen. Durch die hohe Temperatur werden die Gerüche der Oberächenbehandlung beseitigt.
Aufstellort
Der Grill ist nur für die Verwendung in Außenbereichen. Stellen Sie den Grill und die Gasasche beim Gebrauch immer auf einen ebenen, stabilen Unter-
grund.
ACHTUNG: Die Gasasche darf während des Betriebes nicht im Grill abgestellt werden.
Das Gerät ist vor Zugluft und vor Tropfwasser (z. B. Regenwasser) zu schützen.
Entfernen Sie brennbare Materialien im Umkreis von 3 m.
Achten Sie auf einen Freiraum von mindestens 1 m um die Rück- und Seitenwänden des Gerätes.
• Über dem Grill darf es wegen der aufsteigenden Hitze keine Hindernisse geben.
Decken Sie den Grill in keiner Weise ab, um die Lüftung nicht zu behindern.
Wenn Sie Gasgeruch bemerken
1. Drehen Sie die Gaszufuhr an der Flasche zu.
2. Löschen Sie offene Flammen und benutzen Sie keine elektrischen Geräte in der Nähe.
3. Lüften Sie den Bereich.
4. Suchen Sie nach den undichten Stellen wie zuvor beschrieben wurde.
5. Sollten Sie immer noch Gasgeruch feststellen, wenden Sie sich an Ihren Händler oder Gasfachmann.
Gasgrill einschalten
1. Öffnen Sie vor dem Zünden der Brenner die Haube des Grills.
2. Drehen Sie alle Schalter im Uhrzeigersinn auf 12 Uhr Position (OFF).
3. Schließen Sie den Gasschlauch an die Gasasche und den Grill an.
4. Drehen Sie die Gaszufuhr an der Gasasche auf.
5. Ist die Anlage dicht? Prüfen Sie die Verbindungen mit Seifenwasser oder Lecksuchspray auf undichte Stellen.
ACHTUNG: Starten Sie immer mit dem linken Stellknopf/Brenner 1!
Alle anderen Brenner werden über den Zündkanal gezündet.
6. Drücken Sie den linken Stellknopf und drehen ihn dann gegen den Uhrzeigersinn.
7. Ein CLICK -Geräusch ist hörbar. Es wird der linke Brenner 1 gezündet.
8. Während Sie den Stellknopf weiter in Richtung HI drehen, überprüfen Sie, ob die Flamme brennt. Ansonsten wiederholen Sie den Vorgang.
9. Sollte der Brenner auch jetzt nicht zünden, warten Sie 5 Minuten und wiederholen Sie dann ab Schritt 6.
10. Zündet der Brenner nicht elektrisch, kontaktieren Sie Ihren Gashändler zur Reparatur der Zündung.
11. Drehen Sie den Stellknopf, um die Hitze zwischen HI und LOW zu regeln.
12. Zünden Sie die restlichen Brenner von links nach rechts, indem Sie die Schritt 6 bis 10 wiederholen. Durch den Zündkanal zwischen den Brennern wird der nächste Brenner gezündet.
13. Um den Grill auszustellen, drehen Sie das Ventil an der Gasasche zu.
14. Drehen Sie dann die Stellköpfe auf 12 Uhr Position (OFF).
14

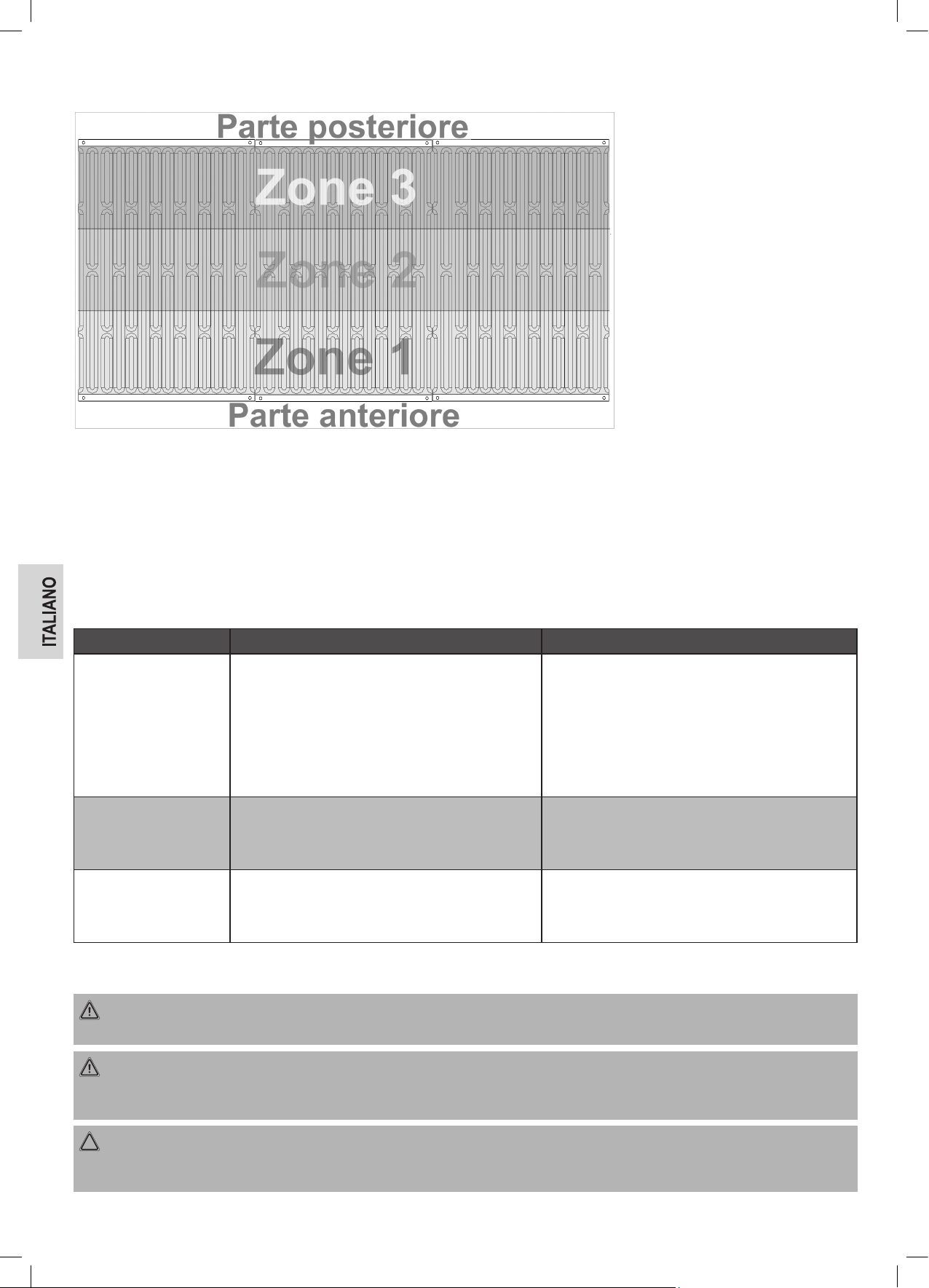

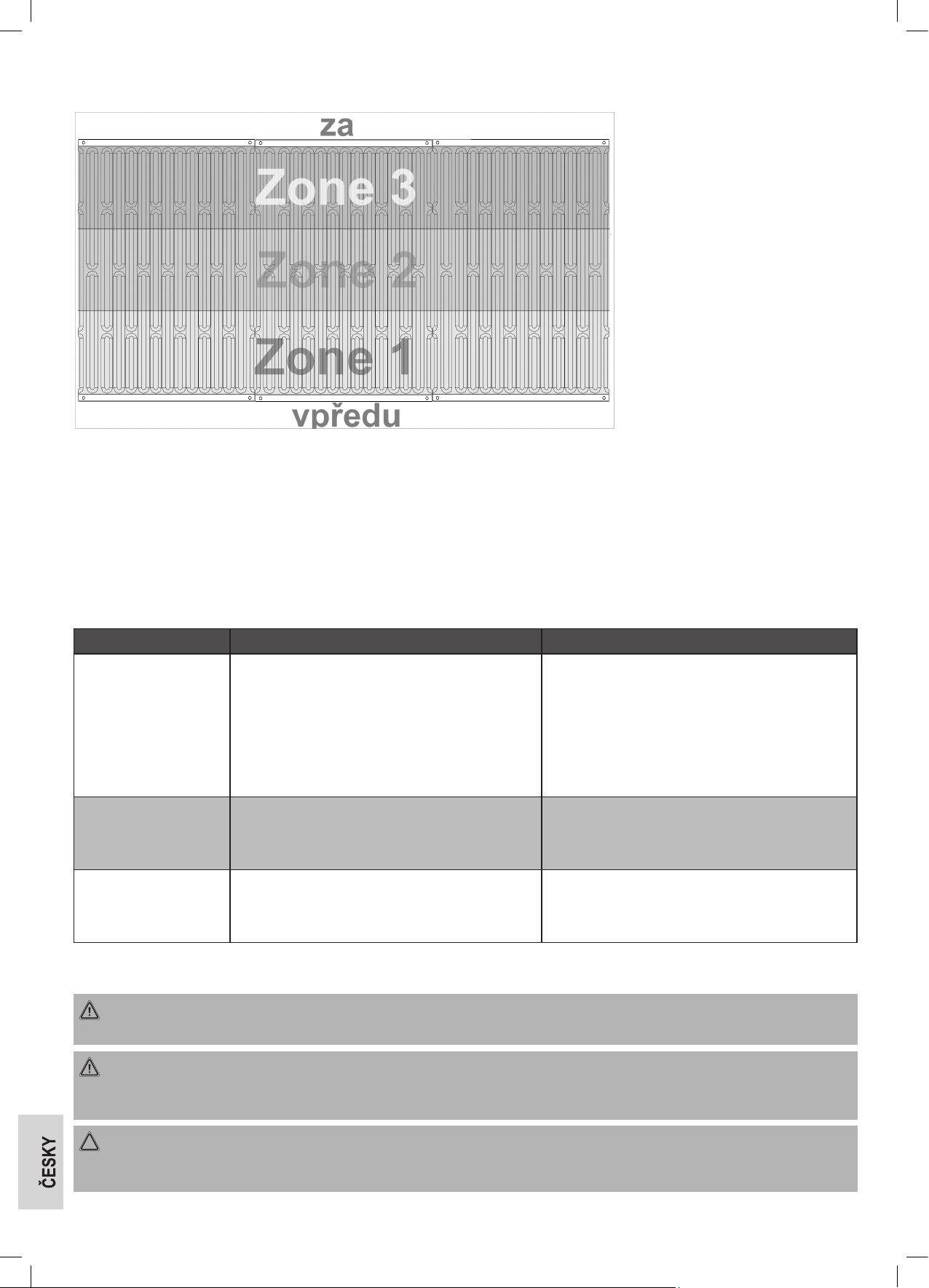

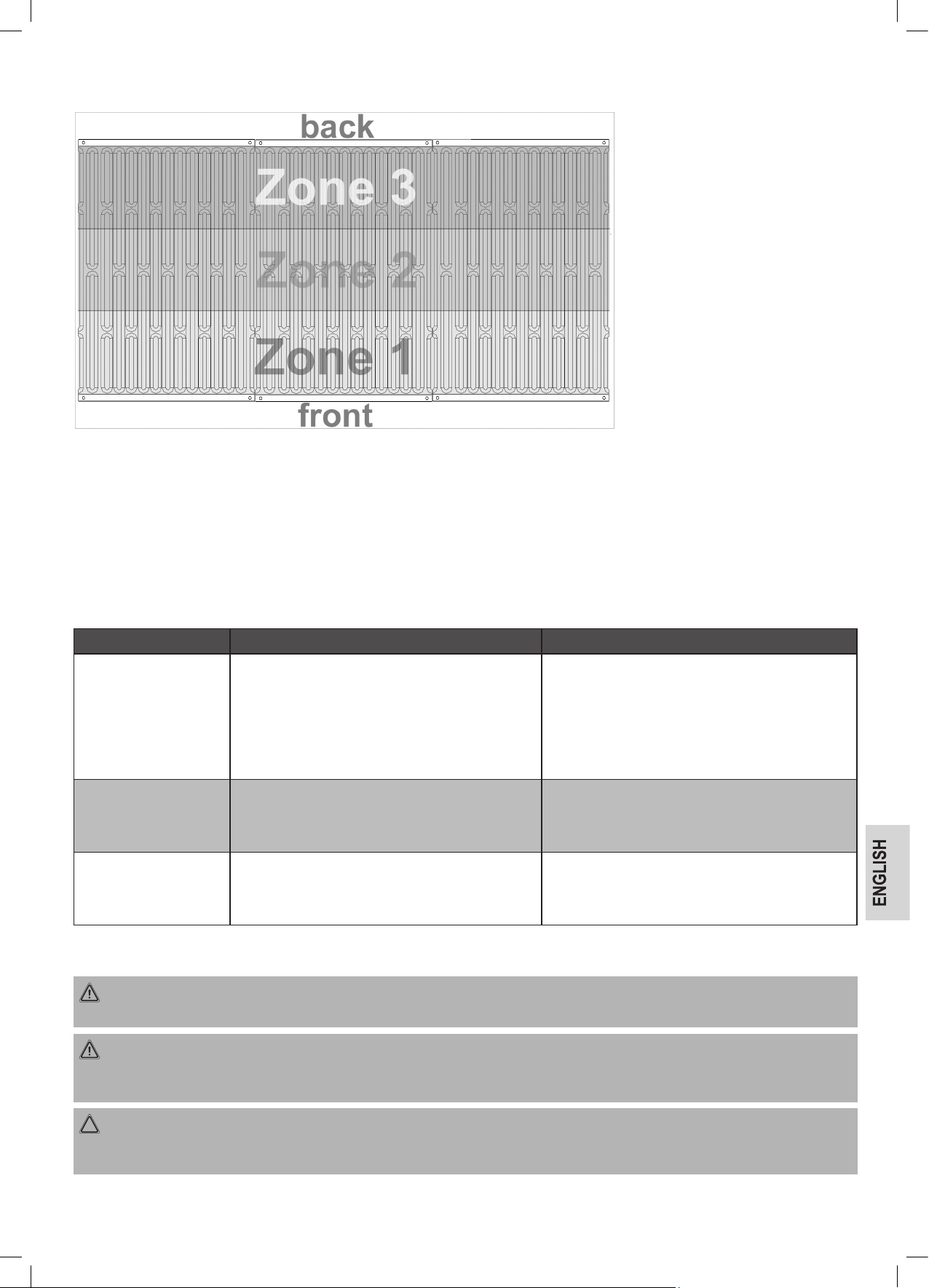

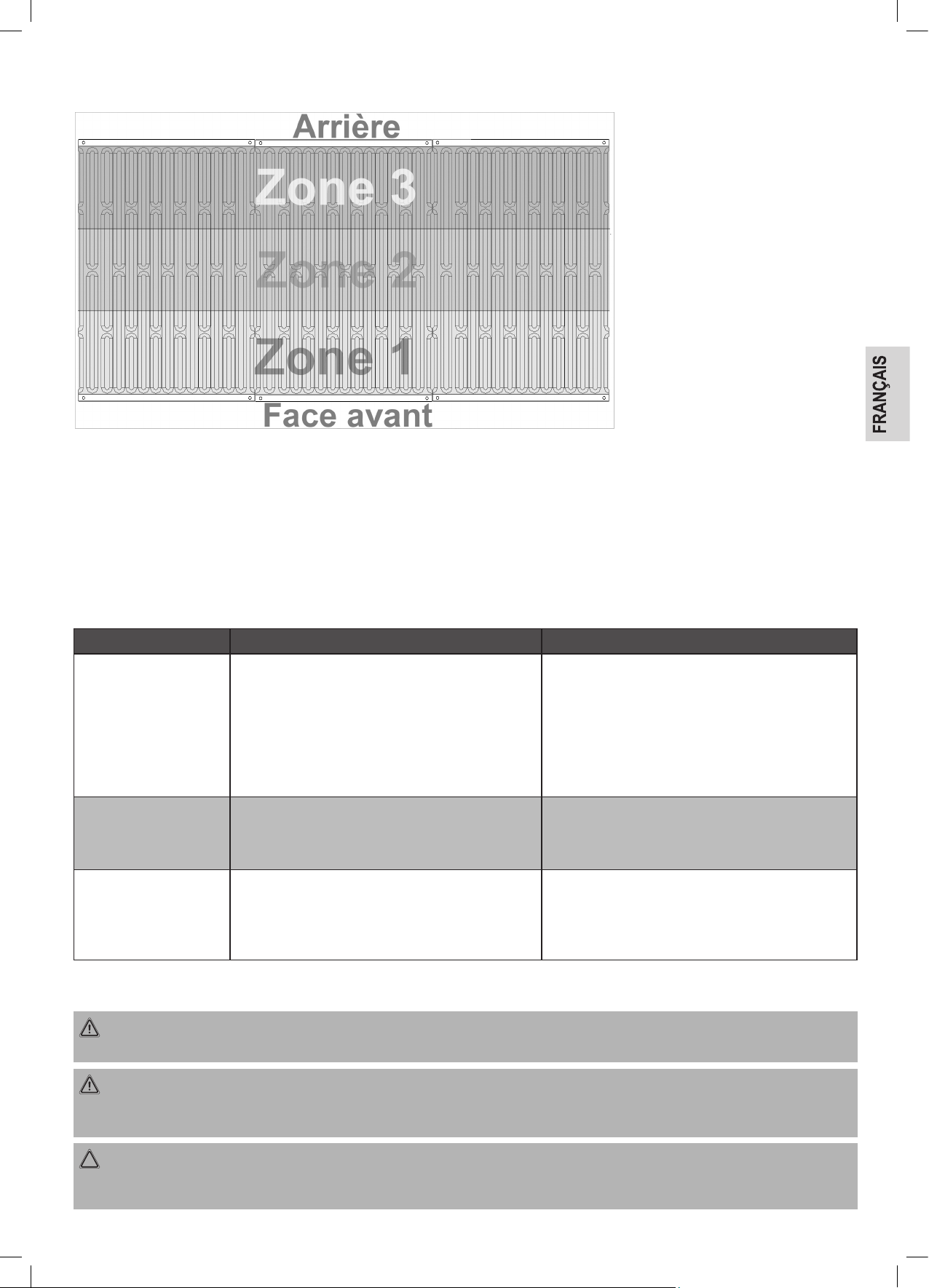

Hitzeverteilung auf dem Rost
Durch die Bauart der Brenner wird die Hitzeverteilung vorgegeben:
Grillen
Garen
Warmhalten
Tipps zum Grillen
Der Gasgrill ist ein multifunktionales Gerät. Bei geschlossener Haube können Sie Ihren Gasgrill wie einen Backofen nutzen.
• Sie können Fleisch, Fisch, Gemüse und Früchte nun nicht nur grillen, sondern auch garen.
• Bei geschlossener Haube darf die Temperatur nicht zu hoch sein. Eine geringe Temperatur bedeutet ein schonendes Garen des Grillguts.
• Überwachen Sie die Temperatur am Thermometer und regeln Sie bei Bedarf nach.
• Als Faustregel gilt: Tritt bei geschlossener Haube Rauch aus, so ist die Temperatur zu hoch!
Störungsbehebung
Tritt eine Störung auf, liegt es oft nur an einer Kleinigkeit. Bevor Sie sich an unseren Service wenden, beachten Sie bitte folgende Hinweise:
Störung Mögliche Ursache Hinweise/Abhilfe
Brenner lassen sich über das Zündsystem nicht zünden.
Brenner zündet nicht über Streichholz
Kleine gelbe Flamme oder
Rückkopplung (Feuer in
Brennerleitung – zischendes
oder gurgelndes Geräusch)
1. Gasasche leer
2. Regler beschädigt
3. Brenner verstopft
4. Gasdüsen oder Schlauch verstopft
5. Elektrodenkabel locker oder von Elektrode oder Zündung getrennt
6. Elektrode oder Kabel beschädigt, fehlerhafte Schalterzün- dung
1. Gasasche leer
2. Regler beschädigt
3. Brenner verstopft
4. Gasdüsen oder Schlauch verstopft
1. Gasasche zu klein
2. Brenner verstopft (Insektennest?)
3. Gasdüsen oder Schlauch verstopft
4. Zugluft
1. Gasasche wechseln
2. Regler prüfen oder austauschen
3. Brenner reinigen
4. Düsen und Schlauch reinigen
5. Kabel wieder anschließen
6. Elektrode und Kabel austauschen Zündung austauschen
1. Gasasche wechseln
2. Regler prüfen oder austauschen
3. Brenner reinigen
4. Düsen und Schlauch reinigen
1. Größere Flasche verwenden
2. Brenner reinigen
3. Düsen und Schlauch reinigen
4. Grill an geschützterem Ort aufstellen
Gasgrill reinigen
WARNUNG: HEISSE OBERFLÄCHEN
Warten Sie vor der Reinigung, bis der Gasgrill genügend abgekühlt ist.
WARNUNG: BRAND- UND EXPLOSIONSGEFAHR
• Entfernen Sie vor der Reinigung des Gasgrills die Gasasche.
• Verwenden Sie keine brennbaren Reinigungsmittel.
ACHTUNG: Prüfen Sie vor dem Gebrauch auf undichte Stellen.
• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Verwenden Sie keinen Backofenreiniger. Der greift lackierte Flächen an.
15
Reinigen Sie den Grill nach jedem Gebrauch!
HINWEIS:
Wenn Sie beide Brenner nach jedem Betrieb für ca. 15 Minuten ohne Grillgut mit maximaler Hitze brennen lassen, werden Ablagerungen fast vollständig
weggebrannt.
Außenächen
• Verwenden Sie milde Reinigungsmittel oder Natronlauge sowie heißes Wasser.
• Milde Reinigungsmittel können für hartnäckige Verschmutzungen verwendet werden.
• Anschließend spülen Sie gründlich mit Wasser nach.
Innenächen
Sieht die Innenäche des Grilldeckels so aus, als würde Farbe abblättern? Es sind verbrannte Fettrückstände die jetzt abplatzen.
1. Reinigen Sie die Fläche gründlich mit starker, heißer Seifenlauge.
2. Spülen Sie gründlich mit Wasser nach und lassen Sie den Deckel trocknen.
Innenäche der Grillwanne
1. Entfernen Sie Rückstände mit einer Bürste oder einem Schaber.
2. Mit Seifenlauge und Schwamm waschen Sie die Fläche im Anschluss ab.
3. Spülen Sie gründlich mit Wasser nach und lassen Sie die Fläche trocknen.
Grillrost
• Verwenden Sie milde Seifenlauge.
• Milde Scheuermittel können für hartnäckige Verschmutzungen verwendet werden.
• Anschließend gründlich mit Wasser nachspülen.
Reinigung der Brenner
1. Drehen Sie das Gas am Stellknopf auf die 12 Uhr Position (OFF).
2. Trennen Sie die Verbindung zur Gasasche.
3. Entfernen Sie die Gitter.
4. Reinigen Sie den Brenner mit einer weichen Bürste oder mit Druckluft und wischen Sie ihn mit einem Tuch ab.
5. Reinigen Sie verstopfte Öffnungen mit einer Rohrbürste oder einem stabilem Draht.
6. Prüfen Sie den Brenner auf Schäden (Risse oder Löcher). Wenden Sie sich bei Schäden an den Service oder Ihren Gasfachmann.
Wartung
Ihr Gasgrill sollte jährlich durch einen Fachmann gewartet werden.
Pege und Schutz von Edelstahl- und Emailleächen
Ihr Gasgrill fordert regelmäßige Pege, um die gute Optik zu erhalten. Edelstahl ist entgegen landläuger Meinung weder rost- noch wartungsfrei. Selbst hochwertiger Edelstahl muss regelmäßig gereinigt werden. Rost und
anderen Formen der Korrosion wird damit vorgebeugt.
Gerade der heute bevorzugte gebürstete Edelstahl ist ohne die richtige Pege für Korrosion empfänglich. Der Edelstahl mittlerer Härte, der in Ihrem Grill
verbaut wurde, braucht Reinigung und Schutz, damit Sie lange daran Freude haben.
Wir empfehlen nach dem Aufbau den Schutz durch Olivenöl. Verteilen Sie es mit einem sauberen Tuch in dünner Schicht auf die zugänglichen Edelstahl­ächen. Anschließend polieren Sie und entfernen mit einem sauberen Tuch die Ölrückstände.
Dieser bewährte Schutz ist nicht nur lebensmittelecht, er erleichtert auch die Reinigung bis hin zum entfernen von Fingerabdrücken. Regelmäßig wiederholt, erleichtert Ihnen diese Prozedur die unangenehme Entfernung von fest sitzendem Schmutz.
Verwendung von Schutzhüllen
Wird der Grill längere Zeit nicht genutzt, werden gerne Schutzhüllen verwendet. Diese sind auch empfehlenswert, soweit der Grill zuvor gereinigt und gut
getrocknet wurde.
Achten Sie bei der Wahl der Schutzhülle darauf, dass diese luftdurchlässig ist. Restfeuchtigkeit oder Kondensat können ein schädliches, feuchtes Klima unter der Hülle erzeugen. Bei einer längeren Standzeit führt dieses feuchte Klima auch bei guten Stählen zur Korrosion.
Emaillierten Flächen
Emaille ist eine hervorragende Oberächenbeschichtung, bricht aber leicht. Gehen Sie mit den emaillierten Teilen daher vorsichtig um.
• Entfernen Sie Staub oder Verschmutzungen von Hand in einem Spülbad.
• Achten Sie darauf, die Emailleäche nicht zu zerkratzen.
• Verwenden Sie niemals Ofenreiniger für Ihren Gasgrill. Ofenreiniger wirken aggressiv auf die lackierten Flächen Ihres Grills. Der Lack wird dadurch
beschädigt.
16
Gasgrill aufbewahren
• Ist der Grill sauber und trocken können Sie ihn mit einer Decke schützen.
• Bewahren Sie den Grill in einem frostfreien und trockenen Raum auf.
• Schließen Sie immer das Ventil der Gasasche und bewahren Sie diese außerhalb der Reichweite von Kindern auf.
• Beachten Sie zur Aufbewahrung auch die Hinweise im Abschnitt „Sicherheitshinweise“.
Gasasche
- Behandeln Sie die Gasasche immer mit Vorsicht!
• Wird das Gerät nicht verwendet, drehen Sie die Gasasche zu und schrauben Sie den Niederdruckregler ab.
• Verschließen Sie die Flasche und setzen Sie die Schutzkappe wieder auf.
• Die Gasasche darf während des Betriebs nicht im Grill stehen!
• Gasaschen müssen draußen aufrecht stehend und für Kinder unzugänglich gelagert werden.
• Lagern Sie die Flasche nicht im Keller, da sich ausströmendes Gas am Boden sammeln kann.
• Die Gasasche darf niemals an Orten gelagert werden, an denen Temperaturen von über 50°C entstehen können.
• Lagern Sie die Gasasche nicht in der Nähe von offenem Feuer oder anderen Zündquellen.
Hinweis zur Richtlinienkonformität
Hiermit erklärt der Hersteller, dass sich das Gerät PC-GG 1057 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 2009/142/EG für Gasverbrauchsgeräte bendet.
Garantie
Garantiebedingungen
1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich
nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer
Kopie des Kaufbelegs und dieses Garantiescheins an uns.
Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur
Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, ent­scheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.
Stand 12 2013
Garantieabwicklung
Nutzen Sie bitte bei einer Reklamation oder zur Bestellung eines Zubehör- oder Ersatzteils für Ihren Gasgrill direkt eine der folgenden Kontaktmöglichkeiten:
info@sli24.de Hotline: 0 21 61 - 6 78 86 06 www.sli24.de Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und
E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und
den Händler, bei dem Sie das Neugerät erworben haben. Wenn Sie ein Zubehör- oder Ersatzteil benötigen, geben Sie bitte zur Vermeidung einer Ver- wechslung die Teilenummer aus der Bedienungsanleitung an.
Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.
Stand 03 2014
Pro Cook
Industriering Ost 40
D-47906 Kempen
17
Entsorgung
Verpackung
Die Produktverpackung besteht zu großem Teil aus wiederverwertbaren Rohstoffen. Helfen Sie die Umwelt zu schonen! Entsorgen Sie die Werkstoffe entsprechend ihres Materials in bereitgestellten Sammelbehältern.
Gasgrill
Entsorgen Sie den Gasgrill am Ende seiner Nutzungszeit nicht im Hausmüll! Erkundigen Sie sich bei Ihrer Kommune oder einem ansässigen Recycling-Unternehmen über die fachgerechte und schonende Entsorgung des Produkts.
18
Table des matières
Notes de sécurité.................................................................................................................................................................................................................................19
Caractéristiques techniques ...............................................................................................................................................................................................................21
Résumé ............................................................................................................................................................................................................................................... 22
Liste des pièces ................................................................................................................................................................................................................................... 23
Monter le gril ........................................................................................................................................................................................................................................ 23
Branchement du gaz ........................................................................................................................................................................................................................... 29
Utiliser le barbecue à gaz .................................................................................................................................................................................................................... 30
Dépannage .......................................................................................................................................................................................................................................... 31
Nettoyer le barbecue à gaz .................................................................................................................................................................................................................31
Entretien et protection des surfaces émaillées et en acier inoxydable ............................................................................................................................................. 32
Ranger le barbecue à gaz .................................................................................................................................................................................................................. 33
Élimination ........................................................................................................................................................................................................................................... 33
Notes de sécurité
Vous avez acheté un produit sûr. Cependant, le client est responsable de la bonne installation du barbecue ainsi que de son fonctionnement et de son entre-
tien.
Les diverses pièces de l’équipement de sécurité vous protège des dommages et blessures. Dans ces consignes, nous avons réuni tout ce dont vous avez besoin de savoir pour votre sécurité. Vous acquerrez les connaissances et le savoir-faire. Lisez et suivez les consignes d’utilisation avant de monter et d’utiliser
l’appareil.
Lisez particulièrement les consignes de sécurité. N’utilisez l’appareil uniquement comme décrit dans ces consignes.
Le non respect de ces consignes peut causer des explosions et des incendies !
Conservez ces consignes pour les lire ultérieurement. Lorsque vous transmettez ce produit à un tiers, veuillez joindre ces consignes.
Symboles utilisés dans ce mode d’emploi
Les consignes importantes pour votre sécurité portent une marque distinctive. Pour éviter tout accident et ne pas endommager l’appareil, n’oubliez pas de
suivre ces consignes :
AVERTISSEMENT :
Avertit contre les dangers pour la santé et indique les risques potentiels de blessure.
ATTENTION :
Indique de potentiels dangers pour l’appareil ou d’autres objets.
NOTE :
Souligne les conseils et informations donnés à l’utilisateur.
But prévu
Le barbecue à gaz ne devrait être utilisé qu’à l’extérieur.
AVERTISSEMENT : Notes pour les enfants et personnes aux capacités réduites
Cet appareil n’est pas conçu pour être utilisé par des enfants ou des personnes aux capacités réduites. Il ne doit être utilisé que par des personnes qui peuvent utiliser l’appareil en toute sécurité.
Risques généraux
AVERTISSEMENT :
Le barbecue à gaz présente des bords tranchants qui peuvent vous couper. Pendant le montage, la réparation et l’entretien, portez des gants de protection.
Déballer l’appareil
AVERTISSEMENT :
• Pour la sécurité de vos enfants, garder hors de leur portée tous les emballages (sachets en plastique, pièces de cloisonnement, polystyrène etc.).
• Ne pas laisser de jeunes enfants jouer avec les emballages danger d’étouffement !
19
Brancher l’installation au gaz
AVERTISSEMENT : RISQUE D’INCENDIE ET D’EXPLOSION
• Le barbecue à gaz ne doit être utilisé qu’avec un régulateur de basse pression. Le régulateur de pression fourni a été correctement réglé à l’usine pour le fonctionnement au gaz de pétrole liquéé (GPL). De plus, lisez et suivez les consignes d’utilisation et de montage séparées qui accompagnent le
régulateur de pression.
• Si besoin, le tuyau de gaz doit être remplacé en cas de dispositions nationales correspondantes.
• Assurez-vous qu’il n’y a aucune source de ammes nues (ou source identique) à proximité lorsque vous changez la bouteille de gaz.
• Si vous achetez ou louez la bouteille de gaz, laissez-vous vous conseiller.
• L’appareil doit être branché dans le sens décrit dans ces consignes.
• Assurez-vous que le tuyau de gaz n’est pas déformé ou usé.
• Après avoir monté l’installation au gaz, vériez le serrage de tous les branchements à l’aide d’un produit de détection de fuites standard ou de l’eau savonneuse. Il est strictement interdit de tester l’étanchéité avec une amme nue !
Utiliser le barbecue à gaz
AVERTISSEMENT : RISQUE D’INCENDIE ET D’EXPLOSIONS
• Ne fumez pas lorsque vous manipulez l’installation au gaz. Ne placez pas la bouteille de gaz à proximité d’une amme nue.
• N’utilisez le barbecue à gaz qu’à l’extérieur. Assurez-vous que le barbecue à gaz est à l’abri du vent.
• Protégez le barbecue de la pluie, de l’humidité, des éclaboussures d’eau, etc.
• Installez le barbecue à gaz sur une surface ignifugée, stable et plate.
• Protégez la bouteille de gaz des rayons directs du soleil.
• Avant d’utiliser l’appareil, vériez toujours si le tuyau et le régulateur de pression sont ssurés ou endommagés.
• N’utilisez pas le barbecue à gaz si le régulateur de pression, le tuyau ou la bouteille de gaz sont défectueux ou s’ils ne sont pas xés.
• Les insectes font souvent leur nid dans les tuyaux du brûleur. Avant d’utiliser le brûleur, vériez toujours la présence de corps étrangers. Enlevez les corps étrangers à l’aide d’une brosse (goupillon, décapant pour tuyaux).
• N’allumez pas la amme du gaz avec une amme nue. Pour allumer, utiliser l’allumage électrique installé dans l’appareil.
• Pour se protéger du gaz qui sort par accident, le robinet de bouteille sur la bouteille de gaz ne doit être ouvert que lorsque le barbecue à gaz fonc­tionne. Après avoir éteint le barbecue, assurez-vous toujours que vous avez éteint le robinet de bouteille.
• Lorsque vous utilisez l’appareil, n’oubliez pas de maintenir une distance de sécurité par rapport aux matériaux sensibles à la chaleur et combustibles. La distance ne doit pas être inférieure à 1 m.
• Assurez-vous qu’il n’y a aucun objet ou aucune partie du bâtiment au-dessus du barbecue à gaz.
• Pendant le fonctionnement, les surfaces du barbecue à gaz sont très chaudes. Mettez en garde les personnes qui se trouvent à proximité et éloignez
les enfants.
• Pendant le fonctionnement, ne laissez pas le barbecue à gaz sans surveillance.
• En cas d’erreur, arrêtez le robinet de la bouteille de gaz.
• Avant de déplacer le barbecue, éteignez-le, coupez le robinet de la bouteille de gaz et enlevez la bouteille de gaz de la partie inférieure du barbecue an de protéger le régulateur de pression et le tuyau.
Nettoyer le barbecue à gaz
AVERTISSEMENT : RISQUE D’INCENDIE ET D’EXPLOSION
• Les réparations et l’entretien de l’installation au gaz ne doivent être effectués que par des spécialistes agrées. Ne modiez en aucun cas le barbecue à
gaz ou le régulateur de pression.
• Remplacez le régulateur de pression après au moins 2 ans et le tuyau après 5 ans, même s’il n’y a pas de signes de dégâts visibles externes. Assurez­vous que le régulateur de pression est homologué pour le gaz utilisé et qu’il est réglé sur la bonne pression de sortie (consulter les Caractéristiques techniques). La longueur d’un nouveau tuyau ne doit pas dépasser 1,5 m.
• Avec le pétrole, le gaz forme un mélange explosif. N’essayez pas de dégager les robinets et boutons de contrôle bloqués avec de l’huile ou de l’huile
de dégrippage.
Gestes à adopter en cas d’incendies
• Déplacez les personnes à proximité vers un endroit sûr ! Si possible, fermez le robinet de la bouteille de gaz. Refroidissez la bouteille de gaz avec de l’eau. Parallèlement, assurez votre sécurité ! Une inammation explosive et spontanée est possible.
• N’éteignez le gaz qui a fui ou brûlé que s’il vous est impossible d’arrêter le gaz de s’échapper. Tous les extincteurs peuvent être utilisés.
Mesures de premiers soins
- Mesures après l’inhalation de gaz
• Les concentrations élevées peuvent causer un étouffement. Les symptômes peuvent inclure une perte de la mobilité et de la conscience. La victime ne se rend pas compte qu’elle étouffe. Les faibles concentrations peuvent causer des problèmes de vertige, de mal de tête, de nausée et de
coordination.
• Ramenez le patient à l’air libre Contactez un médecin ou les services d’urgence. Si le patient s’arrête de respirer, pratiquez la respiration articielle.
- Mesures à la suite de brûlures graves ou de brûlures liées à l’eau bouillante
• Il existe un risque d’hypothermie et de choc. Contactez les services d’urgence immédiatement !
20
• Éteignez immédiatement avec de l’eau tout vêtement en feu ou étouffer les ammes avec une couverture épaisse.
• En cas de brûlures liées à l’eau bouillante : Enlevez immédiatement les vêtements.
• En cas de brûlures : Gardez vos vêtements.
• Refroidissez avec de l’eau froide pendant au moins 15 minutes jusqu’à ce que la douleur s’atténue.
• Couvrez la zone affectée avec un pansement Métalline stérilisé (pour les brûlures). Appliquez la face revêtue de Métalline sur la peau blessée et xez
sans serrer avec un morceau de gaz ou un tissu triangulaire.
N’utilisez pas les remèdes domestiques tels que les baumes, la poudre, les huiles, les désinfectants etc. !
- Mesures à la suite de brûlures légères ou de brûlures liées à l’eau bouillante
• En cas de brûlures liées à l’eau bouillante : Enlevez immédiatement les vêtements.
• En cas de brûlures : N’enlevez le vêtement que s’il ne colle pas.
• Refroidissez avec de l’eau froide pendant au moins 15 minutes jusqu’à ce que la douleur s’atténue.
• En cas de brûlures légères ou de brûlures liées à l’eau bouillante sans formation de cloques, laissez cicatriser à l’air libre. Ne couvrez pas avec un
sparadrap ou un pansement.
Consignes relatives au transport
AVERTISSEMENT : RISQUE D’INCENDIE ET D’EXPLOSION
• Dans la mesure du possible, ne transportez pas la bouteille de gaz dans des véhicules qui ne contiennent pas une séparation entre la zone de stockage et le poste de conduite. Le conducteur doit connaître les dangers possibles liés au chargement et doit savoir quoi faire en cas d’accident ou d’urgence.
• Transportez la bouteille de gaz en position debout et xez-la an de l’empêcher de tomber ou de glisser.
• Assurez-vous que le robinet de la bouteille de gaz est fermé et bien étanche.
Notes sur le rangement
AVERTISSEMENT : RISQUE D’INCENDIE ET D’EXPLOSION
• Si vous n’utilisez pas l’appareil, la bouteille de gaz doit être débranchée de l’appareil.
• Gardez la bouteille de gaz hors de la portée des enfants.
• Éloignez la bouteille de gaz des gaz oxydants et d’autres matériaux susceptibles de causer un incendie.
• Le gaz liquéé qui s’échappe est plus lourd que l’air et tombe sur le sol. Ne rangez pas la bouteille de gaz à l’intérieur sous le niveau du sol (p. ex. le sous-sol, un puits, un garage souterrain, etc.) ou dans des pièces non ventilées qui pourraient retenir le gaz qui s’échappe.
• Protégez la bouteille de gaz des rayons directs du soleil et d’autres sources de chaleur.
• Si la température est inférieure à 50°C, rangez la bouteille de gaz dans un endroit bien ventilé, à l’ombre et à l’abri des intempéries.
• Rangez la bouteille de gaz pour qu’elle soit debout et xée an qu’elle ne tombe pas.
• Les bouteilles de gaz vides contiennent toujours une quantité résiduelle de gaz liquéé. Suivez les consignes de rangement, même pour les bouteilles
de gaz vides.
Utilisations conseillées
Cet appareil est conçu pour
• griller (barbecue) et faire cuire des garnitures à base d’aliments solides. Il est exclusivement conçu dans ce but et ne peut être utilisé dans aucun autre but.
Utilisez-le uniquement conformément à la description donnée dans ce mode d’emploi. L’appareil ne doit pas être utilisé à des buts commerciaux.
L’appareil n’est pas prévu pour toute autre utilisation qui peut causer des dommages aux biens ou même des dommages corporels. Le fabricant ne sera pas responsable des dommages causés par une utilisation autre que le celle prévue.
Caractéristiques techniques
Fabricant Kangye Electric Code du modèle : PC-GG 1057 (KYQ-L23T) Chaleur absorbée totale de toutes les catégories de gaz : Catégorie de gaz : I Type de gaz : Butane, propane ou mélanges des deux Pression du gaz : 50 mbar Jet de gaz : Brûleur du barbecue : 0,75 mm
Longueur maximale du tuyau : 150 cm
Numéro d’identication : 0359CQ0020
Pays cibles : Autriche, Allemagne, République tchèque et Suisse
9,45 kW (675 g/h) Le brûleur du gril est évalué à 3,15 kW.
3B/P(50)
0359-16
21
Résumé
22
Liste des pièces
Article Description pc. Article Description pc.
Support d’entreposage pour aliments cuits
1
au barbecue
2 Grille du barbecue (1 de 3) 2 23 Pied avant, droit 1
3 Protection contre les ammes 3 24 Pied arrière, droit 1
4 Table latérale, côté gauche 1 25 Plaque de base 1
5 Lame, gauche 1 26 Support a 1
6 Support a 2 27 Support b 1
7 Support b 2 28 Butée 1
8 Partie supérieure 1 29 Poignée de porte 2
9 Plateau lateral, droit 1 30 Roulette 3“ 2
10 Lame, droite 1 31 Contrôle de la pression 1
1 22 Traverse arrière 1
11 Plaque latérale 2
12 Pied avant, gauche 1 A Vis ST4,2×10
13 Pied arrière, gauche 1 B Vis M4×4
14 Chapeau de roue 2 C Vis M5×10
15 Roue 7“ 2 D Vis M6×12
16 Axe 1 E
17 Tiroir ramasse-gouttes 1 F Vis M6×65
18 Écran de protection contre la chaleur 1 G Clip “R”
19 Traverse frontale 1 H Rondelle plate
20 Porte, gauche 1 I Écrou M6
21 Porte, droite 1
Vis à tête hexagonale
M6×12
2
4
4
42
2
12
2
13 2
2
Monter le gril
Pour monter le gril, vous aurez besoin d’/de : • 2 personnes
• Gants de protection
• Mettre une couverture vers le bas, au besoin
• Une clé à molette SW 10 et 18
• Tournevis PH1 et PZ2
• Une pince
Retirez préalablement le lm protecteur qui est xé aux surfaces. Pendant le montage, familiarisez-vous avec la liste des pièces et les consignes de montage illustrées :
23
2425262728
Loading...
+ 56 hidden pages
