Polaris PVC 2004Ri User manual

1

Пылесос бытовой

POLARIS

Модель PVC 2004RI

Руководство по эксплуатации

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой POLARIS. Наши изделия разработаны в соответствии с высокими требованиями качества, функциональности и дизайна. Мы уверены, что Вы будете довольны приобретением нового изделия нашей фирмы.

Перед началом эксплуатации прибора внимательно прочитайте данное руководство, в котором содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним.

Сохраните руководство вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным материалом.

Оглавление

Общая информация...........................................................................................................................

3

Общие указания по безопасности………………………...……………………………………….3

Специальные указания по безопасности данного прибора	..........................................................4
Сфера использования ......................................................................................................................	4
Описание прибора.............................................................................................................................	4
Комплектация ..................................................................................................................................	5
Эксплуатация.....................................................................................................................................	6
Чистка и хранение.............................................................................................................................	9
Транспортировка………………………………………………………………………………….11
Реализация .......................................................................................................................................	12
Неисправности и методы их устранения ......................................................................................	12
Требования по утилизации……………………………………………………………………….12
Технические характеристики ...................................................................................................	..… 13
Информация о сертификации ........................................................................................................	13
Гарантийное обязательство ............................................................................................................	14

2

1. Общая информация

Настоящее руководство по эксплуатации предназначено для ознакомления с техническими данными, устройством, правилами эксплуатации и хранения пылесоса бытового, модель PVC 2004RI POLARIS (далее по тексту – пылесос, прибор).

2.Общие указания по безопасности

Эксплуатация прибора должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».

Прибор предназначен исключительно для использования в быту. Продолжительное использование прибора в коммерческих целях может привести к его перегрузке, в результате чего он может быть поврежден или может нанести вред здоровью людей.

Перед использованием внимательно прочитайте данное Руководство и сохраните его.

Прибор должен быть использован только по назначению в соответствии с данным Руководством.

Данный прибор не предназначен для использования людьми (включая детей), у которых есть физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда за такими лицами осуществляется надзор или проводится их инструктирование относительно использования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором.

Каждый раз перед включением прибора осмотрите его. При наличии повреждений прибора и сетевого шнура ни в коем случае не включайте прибор в розетку.

Не следует использовать прибор после падения, если имеются видимые признаки повреждения. Перед использованием прибор должен быть проверен квалифицированным специалистом.

Внимание! Не используйте прибор вблизи ванн, раковин или других емкостей, заполненных водой.

Ни в коем случае не погружайте прибор в воду или другие жидкости.

Включайте прибор только в источник переменного тока (~). Перед включением убедитесь, что прибор рассчитан на напряжение, используемое в сети.

Любое ошибочное включение лишает Вас права на гарантийное обслуживание.

Не пользуйтесь нестандартными источниками питания или устройствами подключения.

Перед включением прибора в сеть убедитесь, что он находится в выключенном состоянии.

Не используйте прибор вне помещений. Предохраняйте прибор от жары, прямых солнечных лучей, ударов об острые углы, влажности (ни в коем случае не погружайте прибор в воду).

Не включайте шнур питания в сеть влажными руками.

По окончании эксплуатации, чистке или поломке прибора всегда отключайте его от сети.

Не оставляйте прибор без присмотра. Храните прибор в недоступном для детей месте.

Нельзя переносить прибор, держа его за сетевой шнур. Запрещается также отключать прибор от сети, держа его за сетевой шнур. При отключении прибора от сети держитесь за штепсельную вилку.

Замену сетевого шнура могут осуществлять только квалифицированные специалисты - сотрудники сервисного центра. Неквалифицированный ремонт представляет прямую опасность для пользователя.

3

Не производите ремонт прибора самостоятельно. Ремонт, осмотр и регулировка должны производиться только квалифицированными специалистами сервисного центра.

Для ремонта прибора могут быть использованы только оригинальные запасные части.

3.Специальные указания по безопасности данного прибора

При работе прибора располагайте его вдали от нагревательных и других электрических приборов.

Запрещается использование пылесоса без пылесборника.

Не используйте химические растворители для очистки пылесоса.

Не собирайте пылесосом следующие предметы и материалы:

горящие предметы: пепел, угольки, окурки и др.;

острые предметы: битое стекло, иголки, канцелярские кнопки, скрепки и др.;

краситель, используемый в принтерах или копировальных машинах, т.к. он является электропроводной смесью и не удаляется из фильтра полностью;

ядовитые, взрывоопасные и разъедающие вещества;

асбест или асбестовую пыль;

влажную пыль и грязь;

воду и другие жидкости.

Не пылесосьте людей и домашних животных.

Используйте только рекомендованные производителем аксессуары и запасные части.

Не тяните пылесос за гибкий шланг. Регулярно проверяйте его состояние. Не используйте шланг, если он поврежден.

Не закрывайте воздуховыпускное отверстие пылесоса.

Запрещено устанавливать пылесос на края и боковые части корпуса. Пылесос всегда должен находится в горизонтальном положении, следите за устойчивостью пылесоса на лестнице.

4. Сфера использования

Прибор предназначен исключительно для бытового использования в соответствии с данным руководством. Прибор не предназначен для промышленного и коммерческого использования. Производитель не несет ответственности за ущерб, возникший в результате неправильного или непредусмотренного настоящей инструкцией использования.

5. Описание прибора

Пылесос PVC 2004RI предназначен для уборки бытовых помещений путем всасывания пыли и мелкого мусора.

4

1.Крепление для щетки

2.Колесо

3.Корпус

4.Пылесборник

5.Ручка пылесоса

6.Патрубок

7.Гибкий шланг

8.Ручка шланга с пультом управления

9.Телескопическая трубка

10.Щетка для пола и ковров

11.Кнопка включения /выключения (ВКЛ/ВЫКЛ)

12.Кнопка автоматической смотки шнура

13.Воздуховыходная решетка

14.Ручка пылесборника

15.Выходной фильтр

16.Пылесборник

17.Фильтр пылесборника

18.Комбинированная насадка

19.Круглая щетка

20.Турбо щетка

6.КОМПЛЕКТАЦИЯ

1.Пылесоc 1шт.

5

2.	Гибкий шланг с пультом управления 1шт.
3.	Телескопическая трубка	1шт.
4.	Щетка для пола и ковров	1шт.

5.Турбо щетка 1шт

6.Комбинированная насадка 1шт.

7.Круглая щетка 1шт.

8.	Инструкция по эксплуатации	1шт.
9.	Гарантийный талон 1шт.
10.	Список сервисных центров	1шт.
11.	Упаковка (полиэтиленовый пакет + коробка) 1 шт.

7. ЭКСПЛУАТАЦИЯ

Откройте коробку, аккуратно извлеките прибор, освободите его от всех упаковочных материалов.

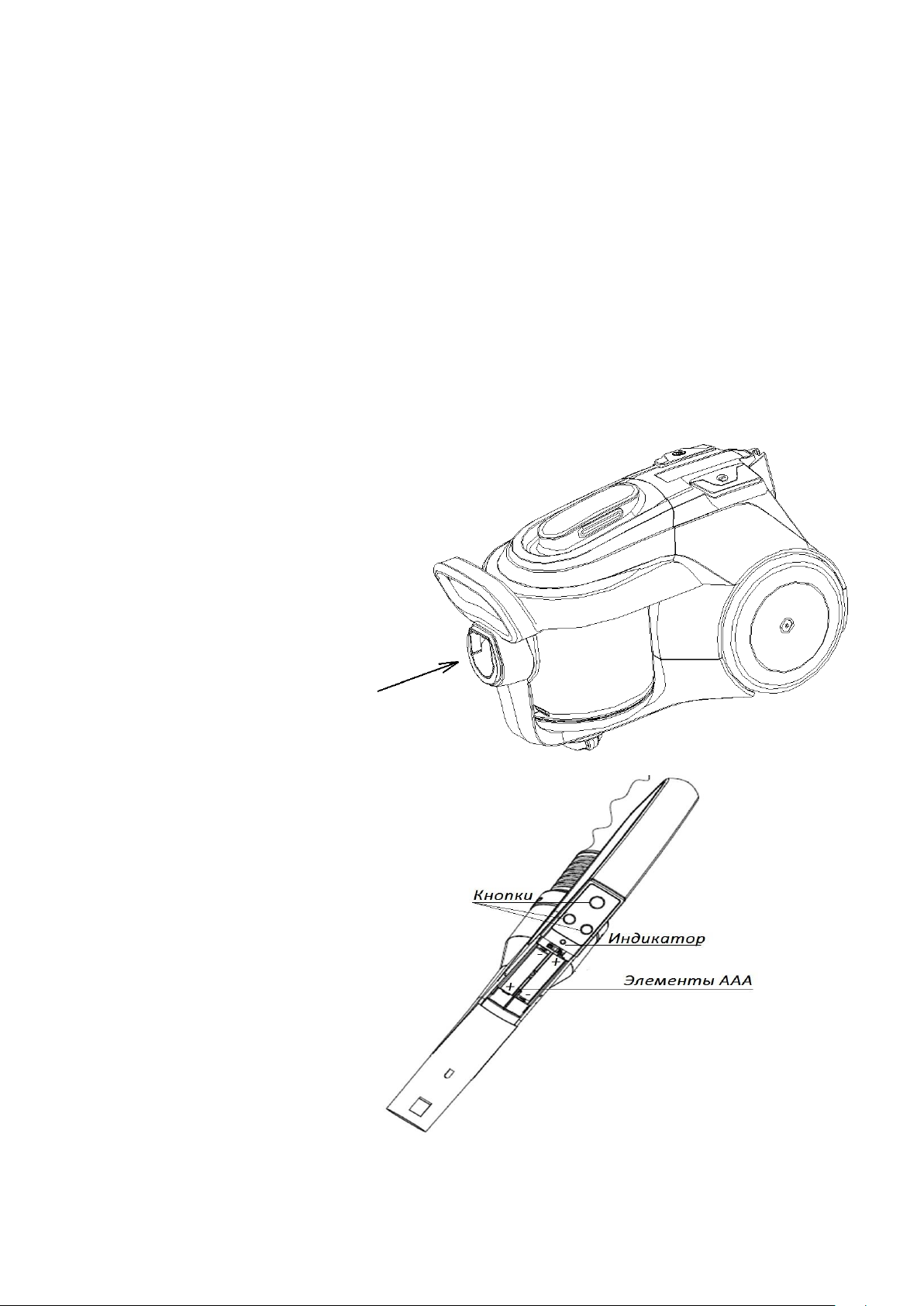

Присоединение шланга: Вставьте патрубок шланга кнопкой вверх в

воздухозаборное отверстие пылесоса до щелчка.

Отсоединение шланга: Отключите прибор из розетки.

Нажав на кнопку, вытяните патрубок из воздухозаборного отверстия.

Установка (замена)

элементов питания в ручке шланга:

Снимите крышку батарейного отсека, установите (замените) 2 элемента ААА (в комплект не входят), закройте крышку. При нажатии любой кнопки на пульте должен загораться световой индикатор.

6

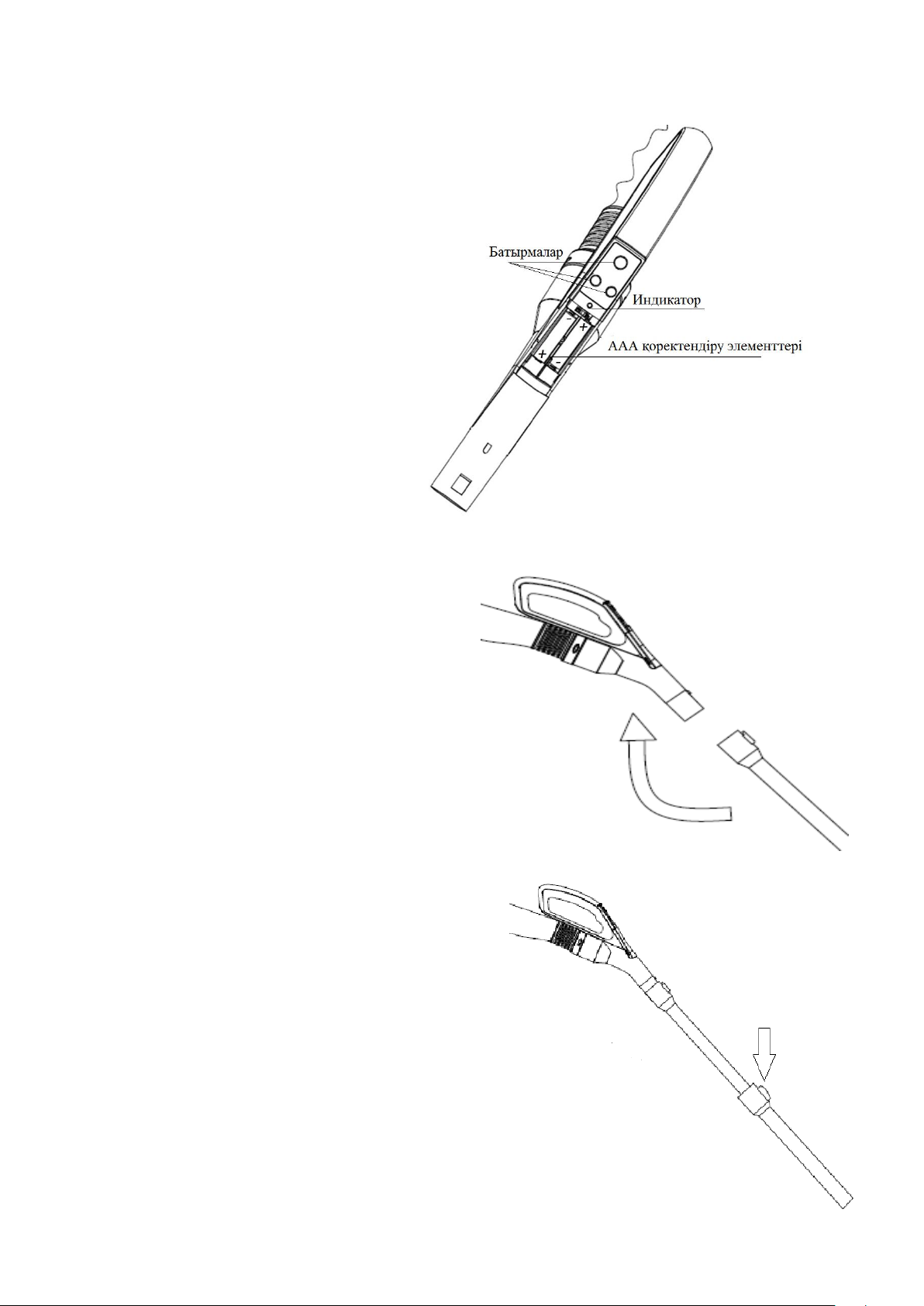

 Установка телескопической трубки: Вставьте наконечник ручки шланга в неподвижную часть телескопической трубки до щелчка, совместив выступ на ручке с пазом на наконечнике трубки

Настройка длины телескопической трубки: Сдвиньте вперед (от себя) пластиковый фиксатор на неподвижной части телескопической трубки и вытяните ее выдвигающуюся часть до необходимой

длины.	Отрегулируйте	длину
телескопической трубки.

7

Наденьте необходимую насадку на выдвигающуюся часть телескопической

трубки (большую щетку «пол/ковер» или комбинированную насадку «мебель/щель»).

Подготовка насадки для чистки ковров, плиточных, деревянных покрытий: Жесткие покрытия – щётка выдвинута.

Ковровые покрытия – щётка не выдвинута.

Комбинированные насадки для чистки штор, обивки мебели, труднодоступных мест:

ПРИМЕНЕНИЕ 1.Вытяните шнур на необходимую длину, излишек смотайте с помощью кнопки 12.

Не извлекайте сетевой шнур дальше желтой отметки, которая сигнализирует приближение конца разматываемого шнура. Красная отметка обозначает конец разматываемого шнура.

8

Внимание!

Перед подключением прибора к сети, проверьте соответствие его технических характеристик (см. раздел «Технические характеристики») параметрам сети.

2.Подключите прибор к сети. На панели индикации будет мигать индикатор включения (1).

3.Для включения прибора нажмите кнопку ВКЛ/ВЫКЛ (11) на корпусе пылесоса, при этом прибор будет работать на максимальной мощности, индикатор включения засветится постоянно, также – будет светиться индикатор максимальной мощности (3) и индикатор работы ионизатора воздуха

(4). Встроенный ионизатор работает при включенном моторе и отдельно не отключается.

Включить прибор можно также кнопкой I/O (Вкл/Выкл) на ручке шланга. Кнопками «+» и «-» можно выбирать максимальную или среднюю мощность, при этом на панели индикации пылесоса загорится соответствующий индикатор.

Изменение мощности позволяет регулировать силу всасывания.

Для деликатных материалов рекомендуется использовать среднюю мощность, при максимальной мощности чистятся плиточные, деревянные и другие жесткие покрытия.

Силу всасывания можно менять в процессе уборки.

ВНИМАНИЕ: Не перекрывайте сечение шланга и не используйте прибор с забитыми пылью фильтрами и заполненным пылесборником. Если светится или моргает индикатор засора фильтра (4), немедленно выключите прибор и произведите очистку фильтров и пылесборника согласно разделу 8 «ЧИСТКА И ХРАНЕНИЕ».

4. По завершении работы выключите пылесос с помощью кнопки ВКЛ/ВЫКЛ (11) на корпусе или кнопкой I/O (Вкл/Выкл) на ручке шланга, затем отключите прибор от сети. Чтобы смотать кабель, нажмите кнопку автоматической смотки (12). При этом другой рукой направляйте кабель, чтобы он равномерно поступал на приёмное устройство.

ЦИКЛОННАЯ СИСТЕМА СБОРА ПЫЛИ

Циклонная система не требует мешка для сбора пыли. Частицы пыли всасываются в пылесборник потоком воздуха. Воздух очищается защитным фильтром, который установлен на выходе из пылесборника.

9

Предупреждение!

Никогда не применяйте прибор без установленных фильтров, а также при поврежденных или загрязнённых фильтрах, а также – при заполнении пылесборника выше отметки «MAX». В противном случае пыль попадёт в мотор и приведёт к поломке устройства.

8. ЧИСТКА И ХРАНЕНИЕ

Очистка пылесборника (производится после каждой уборки).

1.Отключите прибор и отсоедините шнур от розетки. Тяните только за штепсельную вилку, а не за шнур.

2.Снимите пылесборник вместе с системой чистки, для чего нажмите на кнопки блокировки, расположенные на ручке крышки пылесборника с двух сторон, и вытяните контейнер вверх, держа его за ручку.

3. Держа контейнер за ручку, расположите его над мусорным баком нижней крышкой вниз. Нажмите кнопку нижней крышки контейнера для открывания и очистки от пыли. После удаления пыли закройте нижнюю крышку. Затем, установив корпус контейнера на опору, поверните верхнюю крышку против часовой стрелки и снимите ее. Извлеките фильтр и систему фильтрации. Вытряхните остатки пыли из контейнера.

4.После очистки промойте контейнер и систему фильтрации холодной проточной водой и вытрите насухо, либо тщательно просушите.

5.Промойте фильтр в теплой воде, просушите в проветриваемом месте, не используя нагрев,

10

в течение 24 часов.

Внимание!

Не мойте детали пылесоса в посудомоечной или стиральной машине.

6.Установите систему фильтрации и фильтр в контейнер.

7.Присоедините крышку к контейнеру, совместив стрелку на контейнере и символ разомкнутого замка на крышке и повернув крышку по часовой стрелке до упора и совмещения стрелки с символом замкнутого замка. Вставьте контейнер в корпус до щелчка.

8.Снимите и осмотрите воздуховыпускной HEPA – фильтр на предмет загрязнения, для чего действуйте согласно описанию раздела «Очистка воздуховыпускного HEPA – фильтра», п.

1-2.

При наличии его загрязнения, произведите очистку согласно п. 3–5 того же раздела, но не реже, чем один раз в 2 месяца.

9.Если мощность всасывания упала, но контейнер ещё не заполнен до отметки «MAX», откройте контейнер и посмотрите, не загораживает ли что-то экран фильтра. Пожалуйста, очищайте устройство при обнаружении засора.

Очистка воздуховыпускного HEPA - фильтра

Перед попаданием в атмосферу воздух проходит финальную очистку воздуховыпускным HEPA - фильтром, расположенным на задней стенке прибора. Прочищать этот фильтр необходимо следующим образом:

1.Отключите устройство от электропитания. Всегда тяните только за штепсельную вилку, а не за кабель. Соберите шнур питания при помощи кнопки автоматической смотки. Отсоедините гибкий шланг от пылесоса. Разверните пылесос, расположив его задней стенкой к себе.

2. Снимите крышку фильтра, нажав клавишу. Извлеките фильтр, нажав и освободив защелку с левой стороны.

3.Промойте фильтр под холодной проточной водой. Не используйте мыло и моющие средства! 4.Высушите фильтр при комнатной температуре в течение 24 часов.

Осмотрите фильтр на предмет отсутствия повреждений.

5. Установите на место воздуховыпускной фильтр (либо замените его на новый) и закройте крышку, вставив ее на место до щелчка.

Хранение

11

Электроприборы хранятся в закрытом сухом и чистом помещении при температуре окружающего воздуха не выше плюс 40ºС с относительной влажностью не выше 70% и отсутствии в окружающей среде пыли, кислотных и других паров, отрицательно влияющих на материалы электроприборов.

Храните прибор в недоступном для детей месте В задней части корпуса прибора имеется слот для фиксации трубки с насадкой в вертикальном положении для хранения.

9.Транспортировка

Электроприборы транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте конкретного вида. При перевозке прибора используйте оригинальную заводскую упаковку.

Транспортирование приборов должно исключать возможность непосредственного воздействия на них атмосферных осадков и агрессивных сред.

10.Реализация

Правила реализации не установлены.

11.Неисправности и методы их устранения

Данная таблица содержит перечень наиболее распространенных проблем, возникающих при использовании прибора. Если самостоятельно справиться с возникшими проблемами не удается, обратитесь в центр поддержки потребителей, либо в авторизованный сервисный центр.

Проявление неисправности	Причины возникновения	Методы устранения
Прибор не включается	Нет питания	Проверьте надёжность
		подключения шнура питания к
		электросети
Мощность всасывания	Образовался засор в пылесборнике,	Очистите или замените
недостаточна или снижается	фильтре, шланге или насадке	пылесборник и фильтры.
во время работы		Проверьте и устраните засоры в
		шланге и насадке.
Электрические разряды во	Статическое электричество из-за низкой	Принимайте меры к увлажнению
время работы и налипание	влажности воздуха в помещении	воздуха в помещении.
пыли на корпус насадки		Регулярно подносите насадку к
		металлическим предметам для
		снятия статических зарядов
Неожиданное отключение	Сработало защитное устройство из-за	Устраните возможные причины
прибора во время работы	перегрева мотора	перегрева (засор пылесборника,
		фильтров, шлангов и насадок).

12

		Перед повторным включением
		дайте прибору остыть в течение не
		менее 30 минут
Шнур не сматывается	Шнур перекручен, загрязнён или смотан	Вытяните шнур на всю длину,
полностью	неровно	протрите влажной тканью,
		просушите и равномерно смотайте
		обратно.

Примечание: По окончании срока эксплуатации электроприбора не выбрасывайте его вместе с обычными бытовыми отходами, передайте прибор в официальный пункт приема для дальнейшей утилизации. Таким образом Вы поможете сохранить окружающую среду.

12.Требования по утилизации

Отходы, образующиеся при утилизации изделий, подлежат обязательному сбору с последующей утилизацией в установленном порядке и в соответствии с действующими требованиями и нормами отраслевой нормативной документации, в том числе в соответствии с СанПиН 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления.»

13. Технические характеристики

PVC 2004RI – пылесос бытовой электрический торговой марки POLARIS Напряжение: 220-240 В Частота: ~ 50 Гц

Maксимальная мощность: 2000Вт Объем контейнера для пыли: 2,5л Класс защиты – 2

Примечание: Вследствие постоянного процесса внесения изменений и улучшений, между инструкцией и изделием могут наблюдаться некоторые различия. Производитель надеется, что пользователь обратит на это внимание.

14.Информация о сертификации

Прибор сертифицирован на соответствие нормативным документам РФ. Сертификат соответствия № ТС RU C-US.ЭС01.В.00280 серия RU № 0534540.

Срок действия с 27.07.2017 по 26.07.2018

Выдан: орган по сертификации продукции Общества с ограниченной ответственностью «ЭнергоСС».

117556, Российская Федерация, город Москва, шоссе Варшавское, дом 70, корпус 2, офис 2. Телефон/факс: [phone], адрес электронной почты: [e-mail]

Конструкция прибора соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», а также ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

13
