Благодарим Вас за покупку Playme Back – высокотехнологичного
многофункционального устройства, включающего в себя автомобильный
видеорегистратор высокой четкости для записи видеофайлов во время управления
автомобилем и GPS-информатор для оповещения о камерах контроля скорости.
Перед использованием устройства, пожалуйста, внимательно ознакомьтесь с
данным руководством. Мы надеемся, что наш продукт будет соответствовать всем
Вашим требованиям и прослужит Вам долгое время.
Рекомендации по эксплуатации и меры предосторожности
1. Используйте устройство только по его прямому назначению. Повреждение
устройства, вызванное его не надлежащим использованием, не является
гарантийным случаем.
2. Необходимо исключить длительное пребывание устройства в условиях
повышенной влажности, пыли, а также воздействия прямых солнечных лучей.
3. Во избежание нарушения изоляции и возникновения короткого замыкания
держите провода в стороне от горячих и подвижных частей автомобиля.
4. После выполнения операций по монтажу устройства проверьте надежность
его крепления, во избежание падения устройства при движении автомобиля.
5. Не извлекайте и не вставляйте карту памяти во время работы устройства.
6. Не отвлекайтесь на работу с устройством во время движения автомобиля.
7. Производитель не несет ответственности за потерю или повреждение данных
в случае повреждения устройства или карты памяти.
8. В случае возникновения неисправности, не ремонтируйте устройство
самостоятельно. Вам необходимо незамедлительно выключить устройство и
обратиться в сервисный центр Playme. Не разбирайте изделие самостоятельно.
9. Не прикасайтесь к экрану острыми предметами.
10. Избегайте ударов и жестких воздействий.
11. Оборудование и его принадлежности должны находиться вдали от
легковоспламеняющихся, взрывоопасных и агрессивных жидкостей или газа.
12. Очищайте экран и поверхность оборудования влажной мягкой тканью.
13. Используйте автомобильное зарядное устройство, поставляемое
производителем.
Особенности
• Автомобильный видеорегистратор с функцией GPS-информатора
• Автоматическое начало записи видео после подключения питания
• Оснащение встроенным аккумулятором позволяет автоматически сохранить
последний файл после отключения питания
• Видеозапись в формате SuperHD
| 2
• Функция WDR - способствует получению более четкого изображения
Комбоустройство
Кронштейн крепления
Зарядное устройство
USB кабель
USB адаптер карты памяти
Руководство пользователя
затемненных участков без излишней насыщенности ярких частей
• Наложение информации о дате и времени на видеозапись
• Циклическая запись
• Функция просмотра видеозаписи
• Запись звука с возможностью отключения
• Встроенный акселерометр (G-сенсор) с регулировкой чувствительности
• Автоматическая запись защищенных от перезаписи файлов
• Предупреждение о покидании полосы движения (LDWS)
• Поддержка microSD карт от 8 до 64 ГБ 10 класса
• Датчик движения
• Поддержка перехода экрана в спящий режим
• Специальный GPS видеоплеер
• Предустановленная и обновляемая база данных координат
стационарных камер и радаров контроля скорости
Комплект поставки
BACK|
*Комплект поставки устройства, его технические и функциональные
характеристики могут быть изменены производителем без предварительного
уведомления.
**Срок службы видеорегистраторов PLAYME, установленный производителем,
составляет 2 года при условии, что они эксплуатируются в строгом
соответствии с данным руководством
*** Является технически сложным товаром в соответствии с Постановлением
Правительства РФ от 10.11.2011 №924
3 |
| BACK

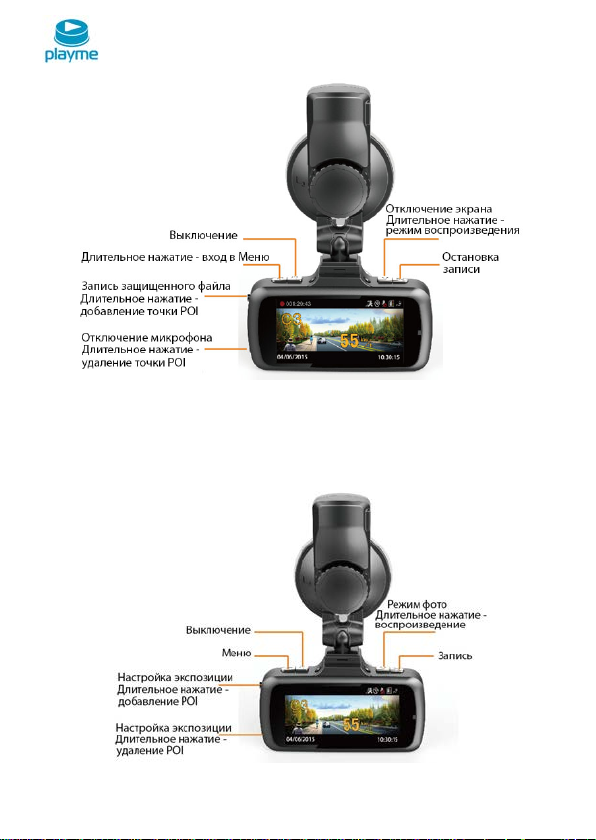

1. Кнопка POWER (Питание)
2. Кнопка МЕНЮ
3. Кнопка UP (Вверх)
4. Кнопка DOWN (Вниз)
5. Кнопка М (Режим)
6. Кнопка REC/OK
7. Кронштейн
Установка
1.Закрепите кронштейн в месте, где регистратор не будет мешатьобзору
(например, за зеркалом заднего вида).
2.Установите регистратор на кронштейне под углом 90° и поверните по часовой
стрелке до упора.
3.Регистратор установлен. Вставьте в разъем питания прилагаемый шнур питания
прикуривателя.
4.Отрегулируйте держатель и направление камеры с предварительным
просмотром изображения на дисплее, чтобы изменить угол съемки.
Внешний вид и органы управления
| 4
8. Дисплей
9. Разъем питания
10. Слот SD-карты
11. Камера
12. USB-разъем
13. Микрофон
Пользовательский интерфейс
Значок записи звука, когда она выключена. Если
запись включена, отображается
Значок подключения адаптера питания, если нет
соединения, показывается батарея
BACK|
1
2 Время записи
3 Запись защищенного файла
4 Датчик движения
5
6
7 Статус SD-карты
8
9 Разрешение видео
10 Направление движения

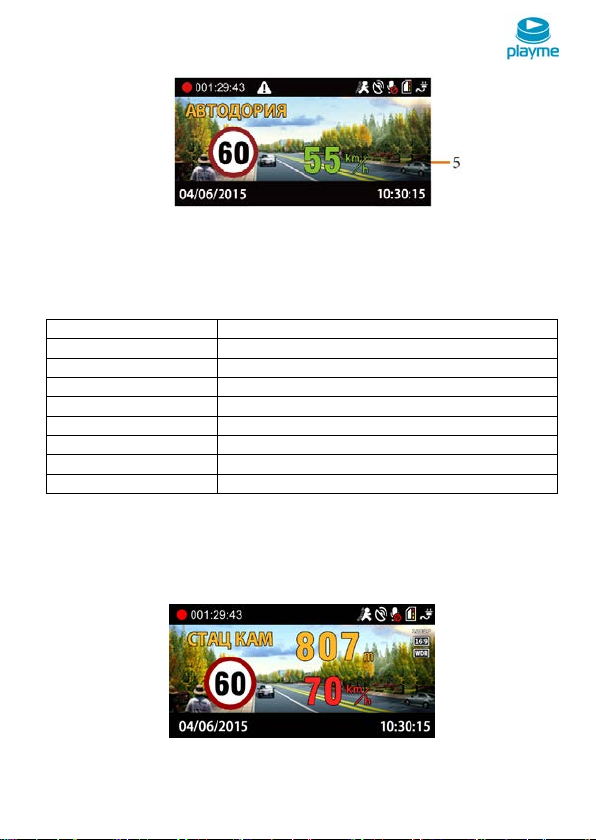

11 Включена функция WDR
12 Текущая скорость движения
13 Дата
14 Уровень громкости
15 Время
Индикатор процесса записи
Статус GPS (если нет соединения GPS - )
5 |
| BACK
Кнопка
Функция
Описание
(POWER)
Вкл / Выкл
Нажмите и удерживайте для включения /
1.Вход в Меню
выбора
M
(MODE)
Выбор
режима
1.Изменение режима работы
2.Выключение дисплея во время записи
1. Включение записи
4. Выбор параметра в Меню устройства
1. В процессе записи защита файла от
4. Длительное нажатие - добавление POI
1. Вкл/Выкл микрофона во время видеозаписи
4. Длительное нажатие – удаление POI
Функции кнопок устройства
выключения устройства
2.Выбор следующего Меню
3.Возврат в Меню из подменю без сохранения
2. Остановка записи
3. Спуск затвора в режиме фото
перезаписи после заполнения карты памяти
2. Регулировка EV в режиме ожидания
3. В режиме настроек перемещение курсора
вверх
2. Регулировка EV в режиме ожидания
3. В режиме настроек перемещение курсора вниз
(MENU)
ОК
(REC/OK)
▲
(UP)
▼
(DOWN)
устройства
Меню
Запись / OK
Вверх /
Защита
файла
Вниз /
Микрофон
Режимы работы устройства
Режим записи

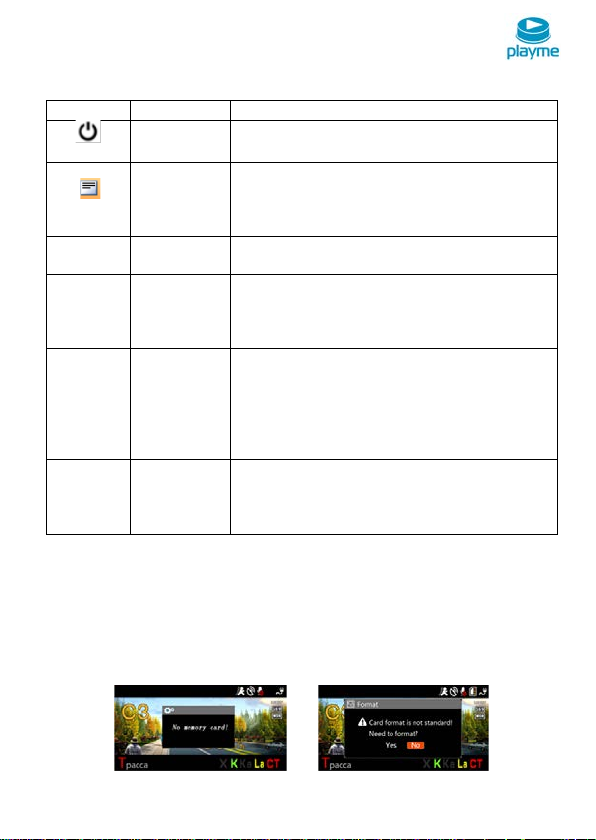

При каждом включении устройство проверяет наличие SD-карты (см. рис.1).
Если формат SD-карты не подходит устройству, оно сообщит об этом и предложит
отформатировать карту (см.рис.2). После форматирования устройство начнет
запись на SD-карту.
| 6
Рис.1 Рис.2
BACK|
Режим просмотра
Во время записи, нажмите кнопку ОК, чтобы остановить запись и включить режим
предварительного просмотра.
Основные функции кнопок в режиме предварительного просмотра, как показано на
картинке ниже:
7 |
| BACK

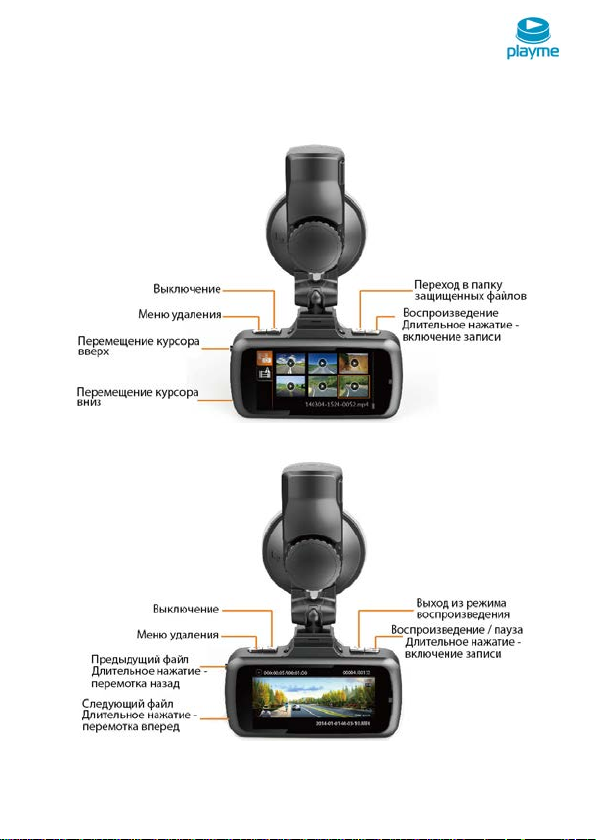

Режим воспроизведения
В режиме предварительного просмотра нажмите кнопку M, чтобы войти в режим
воспроизведения. В режиме воспроизведения кнопки работают, как показано ниже:
Выберите видеоролик и нажмите кнопку OK, чтобы воспроизвести его. Функции
кнопок в режиме просмотра:
| 8

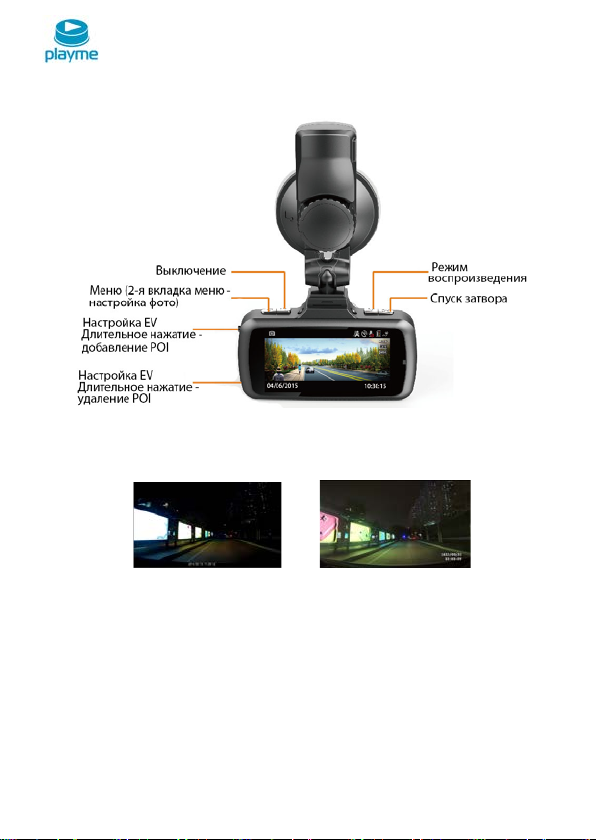

Режим фото
В режиме ожидания вы можете нажать кнопку M для входа в режим фото:
Примечания:
1. Если функция WDR включена, устройство обеспечивает более высокое
качество картинки при неравномерном освещении разных частей изображения.
BACK|
2. Защищенные видеофайлы будут сохранены в папке EVENT. Максимум может
WDR выкл. WDR вкл.
быть записано 50 видеофайлов. При превышении этого объема, устройство
продолжают записывать новые защищенные видеофайлы. При этом будут
удаляться старые защищенные видеофайлы и включится предупреждение:
"Внимание! Память защищенных видеофайлов переполнена, старые
защищенные видеофайлы будут удалены. Пожалуйста, сделайте резервное
копирование".
3. Подключите устройство к компьютеру через USB интерфейс. Устройство можно
использовать в качестве съемного диска.

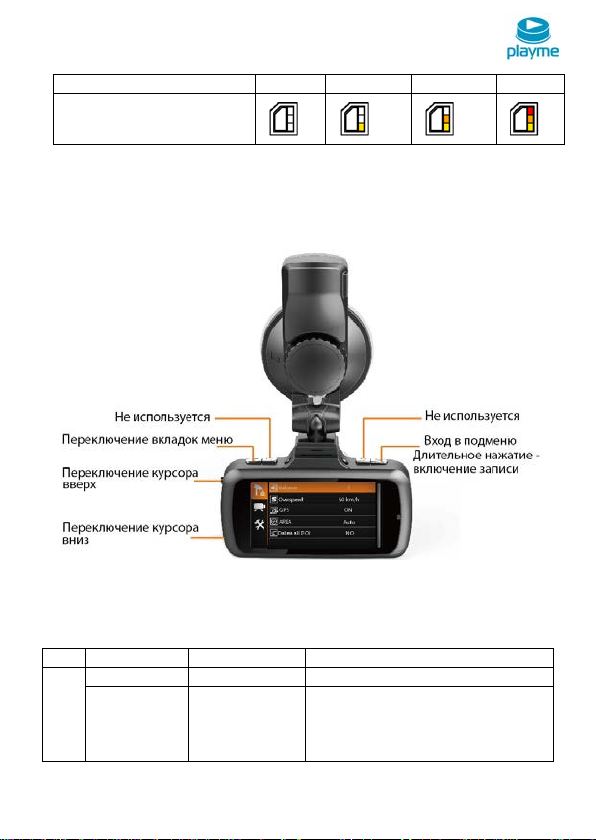

4. Статус SD-карты.
9 |
| BACK
Заполнение карты
=0
0 ≤1/3
1/3 ≤2/3
2/3 ≤1
Пункт меню
Значение
Описание
Громкость
0 ~ 9
По умолчанию: 7
Звуковое предупреждение, когда
установленное БД GPS, более чем
Значок
Режим настроек
Во время записи необходимо нажать кнопку ОК, чтобы остановить запись, и нажать
кнопку М для входа в режим настроек.
Функции кнопок в режиме настроек показаны на рисунке ниже:
Примечание:
Если нажать кнопку М в режиме ожидания, устройство перейдет в меню записи.
Если нажать кнопку М в режиме фото, устройство перейдет в меню фото.
Структура меню
Прев.
cкорости
| 10
0~40 км/ч
скорость автомобиля превышает
ограничение скорости,
на превышение скорости, заданное
По умолчанию: 0 км/ч
Дальн. GPS
Дальность GPS-оповещения
Свыше 110 км/ч -1000м.
По умолчанию: Вкл.
и направления движения
Удалить все
POI
Меню видеорегистратора
2560×108030P
1280X72030P
Наилучшее
Нормальный
Функция расширения динамического
По умолчанию: Вкл.
Наложение на видео текущих даты /
По умолчанию: Вкл.
Длительность одного видеофайла
По умолчанию: 1 мин.
Чувствительность G-сенсора
По умолчанию: 4
опов.
ABTO,
400~1000м
BACK|
пользователем.
По умолчанию: ABTO
Оповещение в режиме АВТО:
Скорость ≤ 60 км/ч – 400 м;
От 61 до 70 км/ч – 500 м;
От 71 до 80 км/ч – 600 м;
От 81 до 90 км/ч – 700 м;
От 91 до 100 км/ч – 800 м;
От 101 до 110 км/ч – 900 м;
GPS Вкл. / Выкл.
Меню GPS - информатора
Да / Нет По умолчанию: Нет
2304×129630P
Разрешение
1920×108030P
1280×72060P
Качество
Отлично
WDR Вкл. / Выкл.
Метка
времени
Вкл. / Выкл.
Цикл.запись 1 / 2 / 3 / 5 мин.
G-Sensor
Выкл., 1~7
Выкл. - означает отсутствие GPS-
оповещения, отображения скорости
Разрешение видеосъемки
По умолчанию: 1920×108030P
По умолчанию：Наилучшее
диапазона
времени
при циклической записи
11 |
| BACK
Запись при обнаружении движения
По умолчанию: Выкл.
Запись звука
Вкл. / Выкл.
По умолчанию: Вкл.
Записи маршрута перемещения
По умолчанию: Вкл.

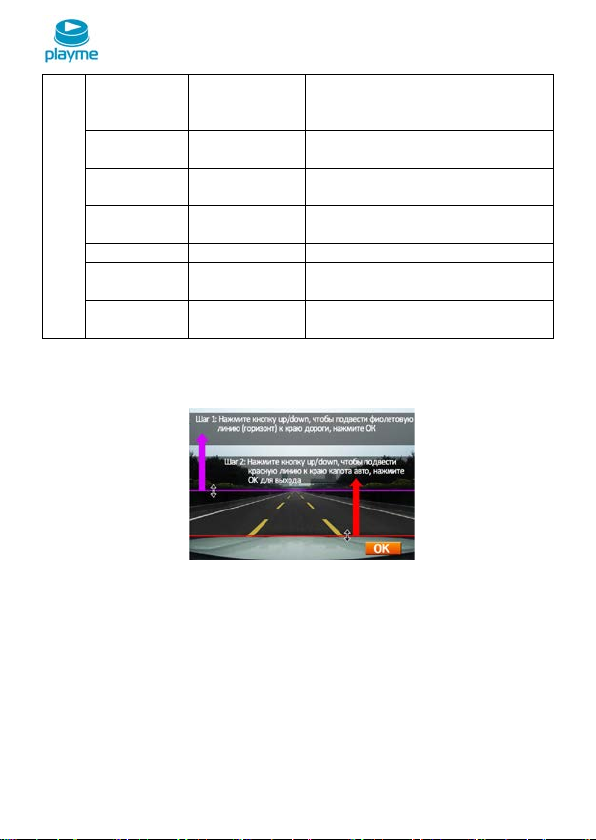

Калибровка
Калибровка системы LDWS
Слежение за полосой движения
По умолчанию: Выкл.
Меню фото
4M (16:9)
13M (16:9)
Наилучшее
Нормально
Наложение на фото текущих даты /
По умолчанию: Вкл.
Меню системных настроек
ГГГГ/ММ/ДД
Ч/М
АВТО / 50 Гц /
60 Гц
Усредненный /
Точечный
Выкл./ 15 сек. /
5 мин.
Сигнал
кнопок
Наложение на видео номера
По умолчанию: Выкл.
Наложение на видео текущей
110 км/ч наложение штампа на
Датчик
движения
Вкл. / Выкл.
GPS треки Вкл. / Выкл.
LDWS
Размер фото
Качество
Метка
времени
Вкл.
Выкл.
9M (16:9)
Отлично
Вкл. / Выкл.
Дата / Время
Частота
Экспозамер
Отключ.
дисплея
Центр /
1 мин. / 3 мин. /
Вкл. / Выкл. По умолчанию: Вкл.
в кадре
автомобиля
Разрешение фото
По умолчанию: 4M (16:9)
По умолчанию: Наилучшее
времени
Настройка даты / времени
По умолчанию: АВТО
По умолчанию: Центр
По умолчанию: Выкл.
Номер авто
Штамп
скорости
| 12
Выкл. /
Введите
Вкл. / Выкл., 10
~ 110 км / час
автомобиля
скорости движения автомобиля. При
выборе значения скорости от 10 до
видео будет только до
По умолчанию: Вкл.
Часовой
пояс
GMT-12~
GMT+12
Поворот
изобр.
Вкл. / Выкл.
Поворот изображения на 180°
По умолчанию: Вкл.
English /
Русский
Формат…
Да / Нет
Форматирование карты памяти
По
умолчанию
Система
инфор.
BACK|
установленного порога скорости.
По умолчанию: + 3
Язык
Да / Нет Сброс на заводские настройки
По умолчанию: Русский
Версия ПО и базы камер
LDWS
Калибровка
Выберите в Меню пункт «Калибровка»:

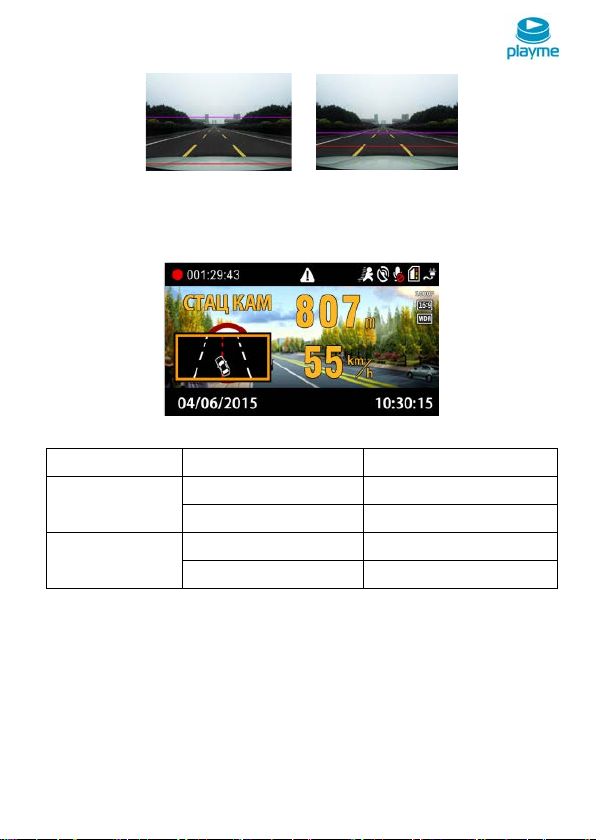

Нажмите кнопку OK для начала калибровки. Кнопками Up и Down установите
фиолетовую линию по горизонтальному краю дороги. Далее кнопками Up и Down
установите красную линию по краю капота (как на рисунке выше). Затем, нажав OK,
подтвердите настройку и выйдите из режима настройки LDWS.
Примечание:
1 Калибровка LDWS необходима для корректной работы этой функции. Без
калибровки функция LDWS может не сработать,
2. Необходимо установить фиолетовую и красную линии согласно рекомендациям.
Если расстояние между фиолетовой и красной линиями слишком велико (как на
рис.3), это сделает работу функции не корректной. Если расстояние будет слишком
мало (как на рис.4), функция может не сработать.
13 |
| BACK
Постоянно горит
Режим ожидания
Оповещение LWDS
Когда автомобиль будет отклоняться от направления дороги, LDWS предупредит
изображением расположения автомобиля под углом, как на рисунке:
Рис.3 Рис.4
Индикатор состояния
Цвет индикатора Состояние Значение
Синий
Красный
Постоянно горит Идет процесс зарядки
Не горит Окончание зарядки
Мигает,1раз в секунду
Идет процесс записи

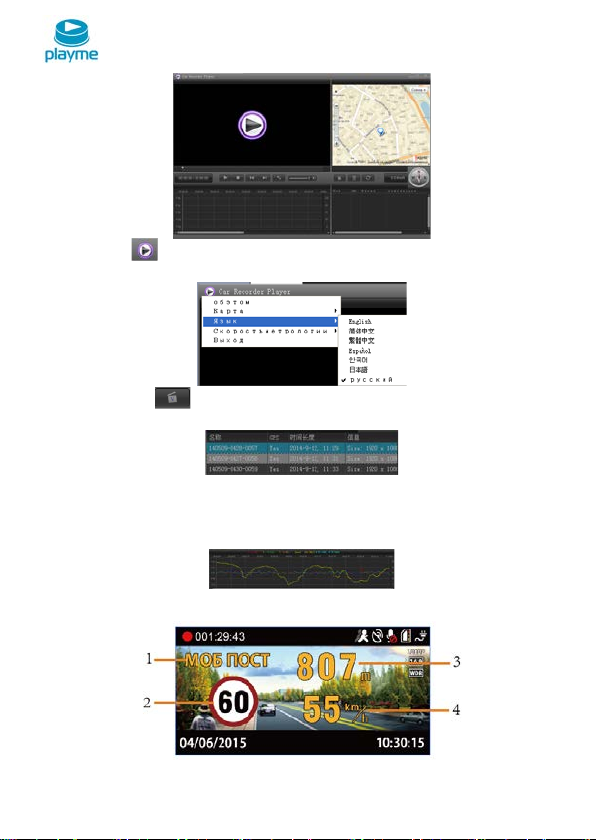

Проигрыватель
Устройство записывает видео в формате MP4, поэтому для просмотра записей
можно использовать обычный проигрыватель. Но, если вы хотите посмотреть GPS-
трек и информацию G-сенсора, пожалуйста, используйте оригинальный
проигрыватель.
| 14
BACK|
Н
ажав кнопку , вы сможете выбрать язык/карту/единицы измерения.
Н
ажатием кнопки добавьте выбранное видео в список просмотра:
Устройство оснащено встроенным 3G-сенсором. Когда происходит существенное
изменение по любой из осей X, Y, Z, устройством будут записаны защищенные
файлы. Например, в случае столкновения с другим автомобилем. Анализ записи G-
сенсора может помочь определить ответственного.
Предупреждение о стационарных радарах по базе GPS
15 |
| BACK
Тип камеры
Описание
СТАЦ КАМ
Стационарная камера
ПОТОК
Система ПОТОК
СТРЕЛКА
Радарный комплекс СТРЕЛКА-СТ
КАМ.СВТФ
Камера на светофоре
ПОСТ ДПС
Пост ДПС
АВТОДОРИЯ
Контроль средней скорости на участке
ВИДЕОБЛОК
Контроль выделенной полосы
МУЛЯЖ
Муляж радарного комплекса
1. Тип камеры
2. Установленный скоростной режим
3. Расстояние до камеры
4. Текущая скорость
5. Текущая средняя скорость на участке «АВТОДОРИИ»
Типы камер по базе данных GPS
Предупреждения о превышении скорости на дисплее
Когда скорость автомобиля больше, чем ограничение скорости по базе GPS,
устройство сообщит «Внимание, превышение скорости» и скорость движения
отображается красным цветом. В зоне действия камер типа ВИДЕОБЛОК скорость
автомобиля не рассчитывается, поэтому предупреждение о превышении и
отображение показаний скорости движения красным цветом будет отсутствовать.
О

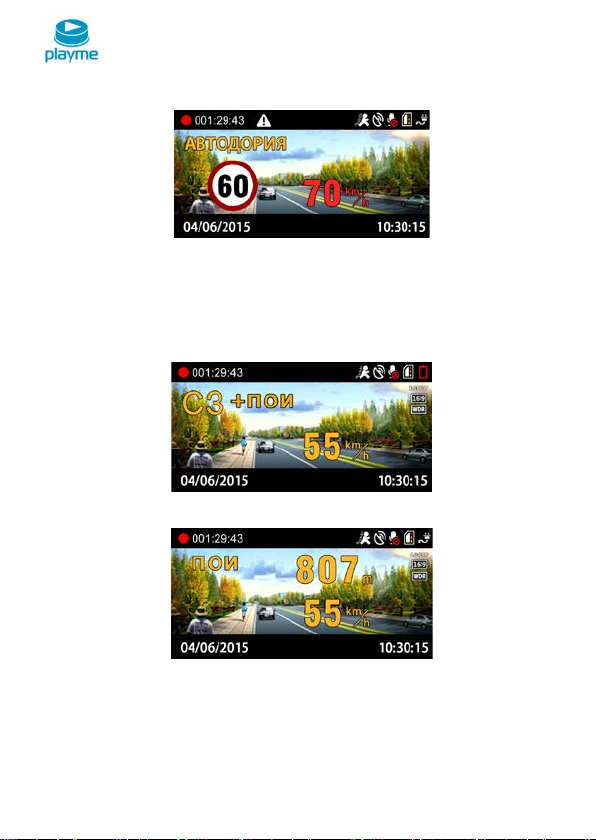

повещение на участке комплекса Автодория
После прохождения автомобилем начальной точки контроля Автодории, устройство
начинает вычислять среднюю скорость. Если средняя скорость больше чем
| 16
BACK|
ограничение скорости, устройство сообщит "Внимание, превышение скорости", а
показания средней скорость
отображаются красным цветом.
Добавление и удаление POI
Если есть камеры контроля скорости, о которых устройство не предупреждает, Вы
их можете добавить в базу данных устройства самостоятельно.
При включенном GPS, когда автомобиль находится под камерой, длительно
нажмите кнопку UP, устройство сообщит: “POI добавлена успешно”. Вы можете
добавить 32 пользовательских точки POI.
В следующий раз при подъезде к добавленной камере, устройство предупредит
Вас и отобразит информацию на дисплее как показано на рисунке ниже:
ля удаления пользовательской точки POI при подъезде к добавленной камере
Д
нажмите и удерживайте кнопку DOWN, устройство сообщит «Удален успешно».
Обновление базы данных GPS
1. На странице «Обновление ПО» сайта www.playme-russia.ru скачайте архив с
обновлением, сохранив его в любом удобном месте на жестком диске Вашего ПК.
17 |
| BACK
Название
Описание
Матрица
OV4689, CMOS, 4Мп, 1/3”
Объектив
Угол обзора 140°
Процессор
Ambarella A7LA30
Дисплей
2.7 дюйма, 16:9 (320x240)
Напряжение питания
5 В
Ток потребления
≤600мA
Емкость аккумулятора
280мAч
Автомобильное зарядное устройство
Вход: 12-24В, Выход: 5В/2А
Влажность
≤93%RH(40)
Рабочая температура
-20°С ~ 70°С
G - сенсор
Есть
Формат видео
МР4
Тип карты памяти
MicroSD (от 8 до 64 ГБ, класс 10)
2. Распакуйте архив и скопируйте его содержимое (файл firmware.bin) на
используемую для обновления карту памяти.
3. При выключенном устройстве установите карту памяти, содержащую файл
обновления.
4. Включите устройство и дождитесь появления на экране надписи: «Обнов.
прошивку?», для начала процесса обновления, кнопками UP / DOWN выберете
«Да» и нажмите OK. Начнется процесс обновления, ход процесса обновления
отображается в %. По окончании процесса обновления устройство автоматически
выключится.
5. После завершения обновления, извлеките карту памяти, используемую для
обновления.
6. Установите карту памяти, используемую для записи, включите устройство и
проверьте его функционирование.
ВНИМАНИЕ!
Во время проведения процесса обновления, нельзя отключать питание во
избежание выхода устройства из строя.
Технические характеристики
Требования к ОС ПК
Техническая под
Информацию о расположении авторизованных сервисных центров можно
получить в местах приобретения товаров PlayMe, на сайте http://playme-russia.ru и
по электронной почте - service@playme-russia.ru
| 18
держка:
Windows/2003/XP/ Vista/Win7
| BACK
| 22
Loading...
