ARTON

Page 2

TIO-S |

Содержание

Особенности устройства ................................................................................................ 2

Меры предосторожности ................................................................................................ 3

Рекомендации по эксплуатации литиевых аккумуляторов ........................................ 3

Внешний вид устройства ................................................................................................ 4

Подключение GPS-модуля и держателя ...................................................................... 4

Установка видеорегистратора ....................................................................................... 5

Режим видео .................................................................................................................... 6

Режим фото ...................................................................................................................... 6

Режим воспроизведения ................................................................................................ 6

Функции кнопок ................................................................................................................ 7

Настройка устройства ..................................................................................................... 8

Меню видео ...................................................................................................................... 8

Меню системных настроек ............................................................................................. 9

Меню фото ..................................................................................................................... 10

Детектор движения ........................................................................................................ 10

Режим парковки ............................................................................................................. 11

G-сенсор ......................................................................................................................... 11

Управление жестами..................................................................................................... 11

Мобильное приложение ............................................................................................... 12

Просмотр видео на компьютере .................................................................................. 12

GPS-оповещение о камерах ........................................................................................ 13

Технические характеристики ....................................................................................... 13

Комплект поставки......................................................................................................... 14

Техническая поддержка ................................................................................................ 14

1 |

Page 3

| TIO-S

Благодарим Вас за покупку Playme TIO-S – высокотехнологичного автомобильного видеорегистратора высокой четкости для записи видео во время управления автомобилем. Перед использованием устройства, пожалуйста, внимательно ознакомьтесь с данным руководством.

Особенности устройства

• Инновационный видеорегистратор с высоким качеством записи видео FullHD

• Широкоугольный объектив и светочувствительный видеосенсор SONY

STARVIS с повышенными возможностями видеосъемки при недостаточном освещении

• Поляризационный CPL- фильтр, устраняющий блики от лобового стекла и других отражающих поверхностей

• Современное магнитное крепление, обеспечивающее легкую и удобную фиксацию устройства в держателе

• Встроенный Wi-Fi модуль, позволяющий осуществлять удаленную настройку, просмотр и скачивание видео на планшет или смартфон

• Дистанционная защита видеозаписи или захват важных кадров с помощью системы управления жестами

• Голосовое оповещение о приближении к полицейским камерам / радарам

• Регулярно обновляемая база данных мест расположения полицейских камер

• Наложение на видео штампа скорости движения и текущих координат

• Просмотр маршрута движения на Google-карте с помощью GPS-плеера

• Автоматическое начало записи после подключения питания

• Автоматическая защита файлов в случае столкновения или удара

• Циклическая запись

• Запись видео при обнаружении движущегося перед камерой объекта

• Запись событий при воздействии на автомобиль во время стоянки

• Технология WDR обеспечивающая качественное изображение в условиях

резких перепадов освещенности

• Встроенный литиевый аккумулятор

• Поддержка microSD карт памяти высокой емкости

| 2

Page 4

TIO-S |

Меры предосторожности

1. Используйте устройство только по его прямому назначению. Повреждение

устройства, вызванное его ненадлежащим использованием, не является гарантийным случаем.

2. Необходимо исключить длительное пребывание устройства в условиях

повышенной влажности, пыли, а также воздействия прямых солнечных лучей.

3. Не извлекайте и не вставляйте карту памяти во время работы устройства.

4. Не отвлекайтесь на работу с устройством во время движения автомобиля.

5. Производитель не несет ответственности за потерю или повреждение данных

в случае повреждения устройства или карты памяти.

6. В случае возникновения неисправности, не ремонтируйте устройство

самостоятельно. Вам необходимо незамедлительно выключить устройство и обратиться в сервисный центр Playme.

Внешний вид устройства

Подключение GPS-модуля и держателя

| 4

Page 6

TIO-S |

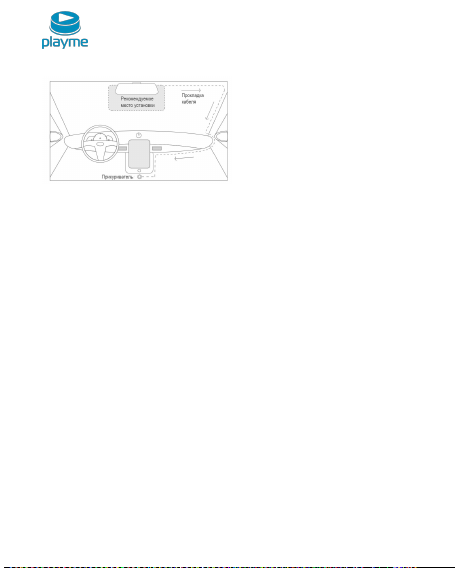

Установка видеорегистратора

Рекомендуется устанавливать видеорегистратор в верхней части лобового стекла автомобиля, под зеркалом заднего вида или рядом с ним. Перед установкой видеорегистратора тщательно очистите и протрите место установки. Убедитесь, что перед камерой видеорегистратора нет препятствий и устройство не мешает обзору водителя. Проверьте, что выбранное место установки соответствует длине USB-кабеля зарядного устройства. Снимите защитную пленку с крепежной ленты держателя видеорегистратора и закрепите держатель, плотно прижав его к лобовому стеклу. Вставьте пустую карту памяти microSD в соответствующий слот устройства. Подсоедините видеорегистратор к магнитному разъему на держателе и подключите USB-кабель зарядного устройства. Кабель питания достаточно длинный, чтобы в большинстве легковых автомобилей его можно было проложить вдоль края ветрового стекла к розетке прикуривателя.

Пожалуйста, обратите внимание!

Держатель устройства крепится с помощью очень прочной ленты из акриловой пены, которая устойчива к изменяющимся условиям и ультрафиолетовому излучению. После установки не рекомендуется снимать его и закреплять заново. Однако, если необходимо снять держатель видеорегистратора и закрепить повторно, то следует использовать новую ленту. Самый простой способ снятия держателя устройства — это сначала снять видеорегистратор, а затем крепко ухватиться за края держателя, как можно ближе к лобовому стеклу. Далее поворачивать держатель по часовой стрелке или против часовой стрелки, лента должна высвободиться. Поскольку лента характеризуется высокой прочностью на растяжение, ее трудно снять, потянув за нее. Не используйте отвертку или

5 |

Page 7

| TIO-S

любой другой инструмент для снятия, так как это может повредить держатель или лобовое стекло. В некоторых моделях автомобилей подача питания к розетке прикуривателя не прерывается при выключении двигателя. В этом случае отсоедините зарядное устройство от гнезда прикуривателя, чтобы избежать разрядки автомобильного аккумулятора.

Режим видео

После подачи питания видеорегистратор включается и автоматически начинает записывать видео. В случае, если вы хотите сохранить запись (заблокировать ее) нажмите один раз кнопку Menu / Mode. В противном случае, записи удаляются в хронологическом порядке в соответствии с тем, как заполняется память карты. Для прерывания записи кратковременно нажмите кнопку Power / OK. После этого красный мигающий индикатор записи исчезнет с экрана. Когда запись остановлена, для возобновления процесса записи кратковременно нажмите кнопку Menu / Mode. Удерживая эту кнопку дольше, вы можете переключаться между режимами видео, фото и воспроизведения. После остановки двигателя на экране устройства отображается 15-секундный таймер обратного отсчета выключения. Для отмены выключения видеорегистратора необходимо кратковременно нажать кнопку Power. В этом случае устройство продолжит запись видео от встроенного аккумулятора.

Режим фото

В режиме фотосъемки вы можете использовать видеорегистратор так же, как и обычную цифровую фотокамеру. Благодаря встроенному аккумулятору вы также можете на короткое время вынуть видеорегистратор из держателя, чтобы делать фотографии. Для съемки фотографии нажмите кнопку Power / OK. Для входа в меню настроек режима фото кратковременно нажмите кнопку Menu / Mode. Удерживая эту кнопку нажатой дольше, вы можете переключаться между режимами видео, фото и воспроизведения.

Режим воспроизведения

В режиме воспроизведения вы можете просматривать сохраненные фотографии или видео. Используйте кнопку Menu / Mode для просмотра сохраненных записей. Для воспроизведения выбранной записи кратковременно нажмите кнопку Power / OK. Короткими нажатиями кнопки Menu / Mode можно управлять

| 6

Page 8

TIO-S |

Кнопка

Статус устройства

Функция

Длительное нажатие — выключение питания

Процесс записи видео

Короткое нажатие — остановка записи Режим видео

Короткое нажатие — старт записи

Любое меню

Короткое нажатие — подтверждение

Режим фото

Короткое нажатие — сделать фото

Режим воспроизведения

Короткое нажатие — старт / пауза воспроизведения

Короткое нажатие — вход в меню «Видео»

Длительное нажатие — переключение режимов фото, воспроизведение, видео

Короткое нажатие — блокировка текущего видео

Длительное нажатие — включение Wi-Fi

Короткое нажатие — перемещение курсора вниз

Длительное нажатие — возврат в режим

в меню «Настройки»

Короткое нажатие — вход в меню «Фото»

Длительное нажатие — переключение режимов воспроизведение, видео, фото

Короткое нажатие — следующее видео

Длительное нажатие — переключение режимов видео, фото, воспроизведение

RESET

Короткое нажатие — перезагрузка устройства

скоростью воспроизведения. Удерживая эту кнопку нажатой дольше, вы можете переключаться между режимами видео, фото и воспроизведения.

Функции кнопок

Любое состояние

POWER

Режим видео

Состояние записи видео

MENU / MODE

Меню видео

Режим фото

Режим воспроизведения

видео или переключение из меню «Видео»

7 |

Page 9

| TIO-S

Параметр

Опции

Описание

1080FHD 30FPS (1920х1080 30

VGA (640х480 30 к/с)

Выключить, 3 минуты, 5 минут, 10 минут

Настройка длительности видеофайлов

Повышение качества

освещенности)

Экспозиция

От –2.0 до +2.0

Настройка экспокоррекции

Детектор движения

Запись аудио

Выключить, Включить

Запись звука

Отображение даты / времени на видеозаписи

Настройка

G-сенсора

Режим парковки

Запись событий во время стоянки

Настройка устройства

Остановите запись видео и нажмите кнопку Menu / Mode для входа в меню настроек устройства. Перемещение вниз в меню настроек осуществляется коротким нажатием кнопки Menu / Mode, подтверждение выбора настраиваемого параметра/значения нажатием кнопки Power / OK. Для выхода из меню длительно нажмите кнопку Menu / Mode.

Меню видео

Разрешение

Цикл записи

WDR Выключить, Включить

Штамп даты Выключить, Включить

G-сенсор

| 8

к/с), 720P 60FPS (1280х720 60 к/с), 720P 30FPS (1280х720 30 к/с), WVGA (848х480 30 к/с),

Выключить, Включить Запись по датчику движения

Выключить, Низкая, Средн яя, Высокая

Выключить, Включить

Настройка качества видео

изображения в условиях резких перепадов

чувствительности

Page 10

TIO-S |

Настройка уровня

жестов

Управление жестами

Снимок, Защита текущей видеозаписи

Выбор действия при управлении жестами

Параметр

Опции

Описание

GPS-оповещение о камерах

Wi-Fi

Включить, Выключить

Настройка WiFi-модуля

Настройка текущих даты,

отображения

Автоматическое

оповещения о камерах

Звук кнопок

Выключить, Включить

Звук при нажат ии кнопок

English / French / Spanish /

Chinese / Русский / Japanese

От UTC/GMT+12.00 до UTC/GMT–12.00

Выбор частоты напряжения электросети

Инициализация карты памяти

Сброс на заводские настройки

Версия ПО

I6-20190929-V1

Номер версии прошивки

Датчик жестов

Меню системных настроек

E-dog Mode Выключить, Включить

Дата / Время

Отключение экрана

Язык

Часовой пояс

Частота 50 Гц, 60 Гц

Форматирование Отмена, ОК

Сброс настроек Отмена, ОК

Выключить, Низкая, Средняя, Высокая

2018/07/11 15:12:01 YY/MM/DD

Выключить, 1 мин ута, 3 минуты, 1 мин . speed &

radars, 3 мин. speed & radars

Portuguese / German / Italian / Simplified Chinese / Traditional

чувствительности датчика

времени и формата

отключение экрана, индикация скорости и

Выбор языка интерфейса

Настройка часового пояса

9 |

Page 11

| TIO-S

Параметр

Опции

Описание

Без задержки, 2 секунды, 5 секунд, 10 секун д

Съемка с таймерной задержкой

12 Мп 4032х3024, 10 Мп

640х480, 1.3 Мп 1280х960

Фотосъемка серией из 3 снимков

Настройка качества изображения

Настройка резкости изображения

Автоматически, Дневной свет,

Флуоресцент

Цветной

Цветной, Черно-белый, Сепия

Эффекты фотосъемки

Настройка светочувствительности

Защита от сотрясения во время съемки

Просмотр фото сразу после съемки

Отображение даты и времени на фотоснимке

Меню фото

Задержка

Разрешение

Серия Выключить, Включить

Качество Высокое, Стандартное, Низкое

Резкость Высокая, Средняя, Низкая

Баланс белого

ISO Автоматически, 100, 200, 400

Стабилизация Выключить, Включить

Предпросмотр Вы ключить, 2 секунды, 5 секунд

Штамп даты Выключить, Дата, Дата / Время

Детектор движения

Если включена данная функция, то запись начнется автоматически, если в поле зрения устройства будет обнаружено движение объекта. Не рекомендуется использовать данный режим записи во время движения автомобиля, так как в

| 10

3648х2736, 8 Мп 3264х2448, 5 Мп 2592х1944, 3 Мп 2048х1536, 2 Мп FHD 1920х1080, VGA

Облачно, Лампочка,

Разрешение фото

Настройка баланса белого

Page 12

TIO-S |

процессе работы возможна остановка записи и можно не зафиксировать действительно важные события.

Режим парковки

Режим парковки позволяет фиксировать события во время стоянки автомобиля. При включенном режиме парковки после отключения питания устройство находится в спящем режиме. Если устройство обнаруживает вибрацию автомобиля, то срабатывает G-сенсор и происходит автоматическое включение устройства и запись 30-секундного видеофайла события. События, записанные в режиме парковки, сохраняются защищенными от стирания и не могут быть удалены во время циклической записи.

G-сенсор

Данное устройство оснащено встроенным G-сенсором (акселерометром). В случае аварии во время столкновения срабатывает G-сенсор и записываемый видеофайл блокируется, в этот момент в верхней части экрана отображается значок блокировки. Заблокированная видеозапись не может быть удалена во время циклической записи.

Внимание:

1. Защищенные видеозаписи сохраняются на карте памяти в папке RO, а

обычные записи папке Normal.

2. Чувствительность G-сенсора настраивается в меню настроек.

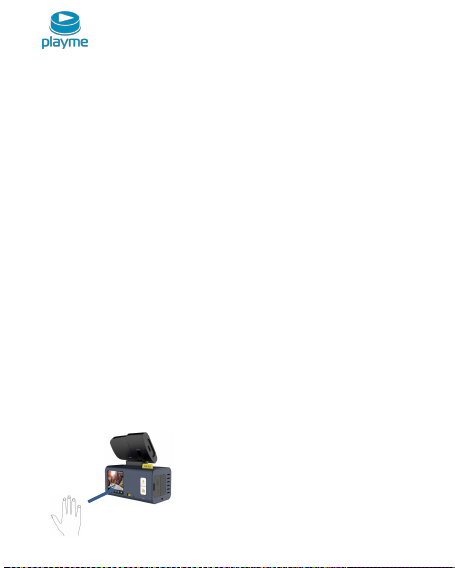

Управление жестами

Функция управления жестами позволяет защитить текущую видеозапись или захватить кадр изображения с помощью жестов. Для этого необходимо провести рукой перед детектором движения на расстоянии 10-15 см. Детектор расположен в нижней части устройства между дисплеем и микрофоном.

11 |

Page 13

| TIO-S

Уровень чувствительности детектора движения и выполняемая функция настраивается в меню.

Мобильное приложение

Функция Wi-Fi позволяет передавать записи с видеорегистратора непосредственно на мобильное устройство и просматривать их оттуда. Загрузите приложение Antscam для Android или iOS из Google Play или Apple

Store.

Запустите функцию Wi-Fi видеорегистратора, нажав и удерживая кнопку Menu / Mode в режиме видео. Идентификатор и пароль сети видеорегистратора

отображаются на экране устройства. Найдите открытые беспроводные сети на мобильном устройстве и выберите сеть, соответствующую идентификатору, отображаемому на экране устройства. Введите пароль, отображаемый на экране устройства, когда он запрашивается. Теперь мобильное устройство подключено к видеорегистратору через сеть Wi-Fi, и вы можете запустить приложение Antscam. Для начала выберите «+ Подключение устройства» в главном меню. В следующем окне вы можете видеть видеоизображение с камеры в режиме реального времени. С помощью приложения Antscam вы можете осуществлять удаленный просмотр видео в реальном времени, настройку и управление режимами работы видеорегистратора и сохраненными на карте памяти записями, скачивание видео и фото в локальную память смартфона для последующего просмотра.

Просмотр видео на компьютере

Видеозаписи также можно просматривать на компьютере. Для этого вам понадобится отдельное устройство считывания карт памяти microSD. Для просмотра видеозаписей с GPS данными необходимо установить на компьютере

| 12

Page 14

TIO-S |

Кнопка

Функция

Процессор

NTK96658

Матрица

F1.6, угол обзора - 150°, 6 стеклянных линз и ИКфильтр

CPL-фильтр

Есть

Дисплей

Динамик

8 Ом, 0.5 Вт

GPS

Внешний модуль с магнитным подключением

Оповещение о камерах

Есть

Wi-Fi

Формат видео

MP4 (H.264)

1920х1080 30к/с,1280х720 30к/с, 848х480 30к/с, 640х480 30к/с

Формат фото

JPG

Разрешение фото

12M , 10M, 8M, 5M, 3M, 2M, VGA, 1.3M

Циклическая запись

Есть

специальный плеер AWS Player. GPS плеер позволяет вместе с просмотром видео отобразить на Google карте маршрут движения автомобиля (необходимо подключение к интернету).

GPS-оповещение о камерах

В памяти устройства содержится база данных с информацией о координатах радаров и камер. Это позволяет осуществлять заблаговременное оповещение водителя о приближении к различным объектам контроля движения. Для включения режима GPS-оповещения о камерах необходимо в системных настройках включить функцию E-Dog Mode, а в нас тройках отключения экрана выбрать опцию «1 мин. speed & radars» или «3 мин. speed & radars». Работа с базой данных может осуществляться только при установленном соединении с навигационными спутниками системы GPS. Активное состояние соединения идентифицируется соответствующей пиктограммой на экране устройства.

Технические характеристики

SONY IMX307

Объектив

1.4” IPS (240x240)

Встроенный,приложение для смартфона Antscam

Разрешение видео

13 |

Page 15

| TIO-S

Датчик движения

Есть

Режим парковки

Есть

G-сенсор

Есть

Карта памяти

MicroSD, до 64 ГБ (Класс 10)

Питан ие

5 В, 1 А (Магнитное крепление)

Аккумулятор

Встроенный литиевый, 3.7 В 160 мАч

Автомобильное зарядное устройство

Вход: DC12-24В. Вы ход: DC5В, 3.4А (USB-разветвитель: 1.0А + 2.4А)

Рабочая температура

-10°С ~ +70° С

Комплект поставки

Видеорегистратор — 1 шт. Магнитный держатель — 1 шт. GPS-модуль — 1 шт. Автомобильное зарядное устройство — 1 шт. USB-кабель — 1 шт. Руководство пользователя — 1 шт.

Комплект поставки устройства, его технические и функциональные характеристики могут быть изменены производителем без предварительного уведомления. Срок службы видеорегистраторов PLAYME, установленный производителем, составляет 2 года при условии, что они эксплуатируются в строгом соответствии с данным руководством Является технически сложным товаром в соответствии с Постановлением Правительства РФ от 10.11.2011 №924

Техническая поддержка

Информацию о расположении авторизованных сервисных центров можно получить в местах приобретения товаров PlayMe, на са йте и по электронной почте - service@playme -russia.ru

| 14

http://playme-russia.ru

Page 16
