Playme MAXI User manual [ru]

Download
Page 1
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
MAXI
model
Page 2
MAXI |
Содержание
1 |
Page 3
| MAXI
Благодарим Вас за покупку Playme MAXI – высокотехнологичного многофункционального устройства, включающего в себя автомобильный видеорегистратор высокой четкости для записи видеофайлов во время управления автомобилем, радар-детектор для обнаружения сигналов радаров ГИБДД и GPS­информатор для оповещения о камерах контроля скорости. Перед использованием устройства, пожалуйста, внимательно ознакомьтесь с данным руководством. Мы надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время.

Особенности

● Комбинированное устройство – автомобильный видеорегистратор, радар­детектор и GPS-информатор
● Модульное конструктивное исполнение
● Скрытая установка блока радар-детектора под капотом автомобиля
● Беспроводная связь между радар-детектором и видеорегистратором
● Поддержка записи видео в формате SuperHD 1296P
● 4 мегапиксельная камера с низким уровнем шума и широкоугольным объективом
● Активноматричный жидкокристаллический дисплей высокой четкости
● Функция LDWS отслеживания полосы движения автомобиля
● Прием сигналов радаров в Х, К и лазерном диапазонах
● Детектирование радаров СТРЕЛКА, РОБОТ, ИСКРА, КОРДОН, КРИС и др.
● Предустановленная и регулярно обновляемая база камер для GPS-оповещения
● Расчет и предупреждение о превышении средней скорости движения в зоне контроля комплекса АВТОДОРИЯ
● Автоматическая запись при включении питания
● Запись защищенных файлов в случае столкновения или удара
● Голосовое оповещение о приближении к полицейским камерам / радарам
● Режимы чувствительности ГОРОД /ТРАССА для уменьшения ложных срабатываний
● Возможность просмотра маршрута на карте Google Maps

Меры предосторожности

1. Используйте устройство только по его прямому назначению. Повреждение устройства, вызванное его ненадлежащим использованием, не является гарантийным случаем.
2. Необходимо исключить длительное пребывание устройства в условиях повышенной влажности, пыли, а также воздействия прямых солнечных лучей.
| 2
Page 4
MAXI |
3. Во избежание нарушения изоляции и возникновения короткого замыкания держите провода в стороне от горячих и подвижных частей автомобиля.
4. После выполнения операций по монтажу устройства проверьте надежность его крепления, во избежание падения устройства при движении автомобиля.
5. Не извлекайте и не вставляйте карту памяти во время работы устройства.
6. Не отвлекайтесь на работу с устройством во время движения автомобиля.
7. Производитель не несет ответственности за потерю или повреждение данных в случае повреждения устройства или карты памяти.
8. В случае возникновения неисправности, не ремонтируйте устройство самостоятельно. Вам необходимо незамедлительно выключить устройство и обратиться в сервисный центр Playme.

Рекомендации по эксплуатации литиевых аккумуляторов

1. Для зарядки аккумуляторной батареи пользуйтесь только рекомендованным изготовителем оригинальным автомобильным адаптером питания.
2. Перед первым использованием литиевый аккумулятор необходимо полностью зарядить.
3. Для увеличения срока службы и сохранения емкости аккумулятора не подвергайте его воздействию высоких или низких температур, а также резким перепадам температур. При повышении рабочей температуры литиевого аккумулятора возможно снижение емкости, а при понижении температуры – уменьшение рабочего напряжения. Кроме того, в условиях эксплуатации при температуре ниже 5°С возможна начальная просадка напряжения.
4. Не допускайте замыкания между контактами аккумулятора.
5. Постарайтесь избегать глубокого разряда аккумулятора, так как это может значительно сократить срок службы батареи.
6. Не допускается заряд литиевого аккумулятора при температуре ниже 0°С. Не заряжайте аккумулятор, побывавший на морозе до тех пор, пока он не прогреется до положительной (по Цельсию)температуры. Оптимальная температура для заряда 15-25°С.
7. При низких температурах эффективность аккумулятора резко падает. Устройство с переохлажденным аккумулятором временно может не работать, даже если он полностью заряжен.
8. Если устройство долгое время не будет эксплуатироваться, то рекомендуется зарядить (или разрядить) аккумулятор. Оптимальные условия для длительного хранения литиевых аккумуляторов – 40-50% емкости, температура хранения - от +5°С до +20°С.
3 |
Page 5
| MAXI
1. Кнопка MENU
8. Дисплей
2. Кнопка OK / MODE
9. Разъем питания
3. Кнопка UP
10. Кронштейн
4. Кнопка DOWN
11. Разъем USB
5. Кнопка POWER
12. Слот карты памяти
6. Кнопка RESET
13. Объектив
7. Кнопка LOCK
Кнопка
Функция
Описание
Короткое нажатие – включение устройства. устройства.
1. Короткое нажатие - вход в меню
просмотра – меню удаления
Вверх /
громкости /
1. В меню настроек – перемещение вверх сигнала радара – отключение звука

Внешний вид и органы управления

Функции кнопок

(POWER)
M
(MENU)
▲(UP)
| 4
Питание
Меню /
Воспроизведение
Регулировка
Длительное нажатие – выключение
настроек
2. Длительное нажатие в режиме видео – вход в режим просмотра
3. Длительное нажатие в режиме
2. Кратковременное нажатие при приеме
Page 6
MAXI |
Отключение
3. Кратковременное нажатие при
удаление текущей пользовательской точки
Вниз /
микрофона
1. В меню настроек – перемещение вниз
вкл/выкл микрофона
Переключение
записей
Нажатие во время записи - защита файла
разблокировка записей
▼
(DOWN)
ОК
LOCK
звукового
оповещения о
радаре/
Добавление
пользовательских
точек
Регулировка
яркости /
Отключение
режимов радара /
Подтверждение
выбора /
Воспроизведение
Защита файлов
от перезаписи
отсутствии сигнала радара – регулировка громкости
4. Длительное нажатие – добавление пользовательской точки
5. Длительное нажатие в момент оповещения о пользовательской точке –
2. Кратковременное нажатие в режиме видео – регулировка яркости дисплея
3. Длительное нажатие в режиме видео –
1. В режиме видео – переключение режимов радар-детектора
2. В режиме просмотра – старт / остановка воспроизведения
от перезаписи В режиме просмотра блокировка /

Подготовка к работе

1. Закрепите кронштейн в месте, где регистратор не будет мешать обзору, например, за зеркалом заднего вида.
2. Установите регистратор на кронштейне под углом 90° и поверните по часовой стрелке до упора.
3. Вставьте в разъем питания прилагаемый шнур питания от прикуривателя.
4. Отрегулируйте держатель и направление камеры с предварительным просмотром изображения на дисплее, чтобы изменить угол съемки.
5 |
Page 7
| MAXI
1. Подключить кабель питания к блоку (красный провод – «+»)
2. Зафиксировать блок радар-
кронштейна
3. При монтаже приемник радар-
автомобиля)
4. Извлеките предохранитель перед

Рекомендации по установке радар-детектора

На рисунке показаны рекомендованные места монтажа блока радар-детектора – перед радиатором системы охлаждения (А) или за вентиляционной решеткой (В). В том случае, если в Вашем автомобиле наблюдаются описанные ниже ситуации, то предпочтительнее устанавливать радарный блок в местах В:
1. Хромированная решетка радиатора может отрицательно влиять на прохождение радиоволн, изменять их направление и, как следствие, влиять на дальность детектирования сигналов радаров.
2. Если перед радиатором (А) недостаточно места для установки приемного блока радар-детектора.
3. Если в местах А имеются металлические препятствия для радиосигнала.

Монтаж приемника радар-детектора

радар-детектора
детектора должен быть направлен вперед (в направлении движения
| 6
детектора с помощью металлического
подключением питания
Page 8
MAXI |

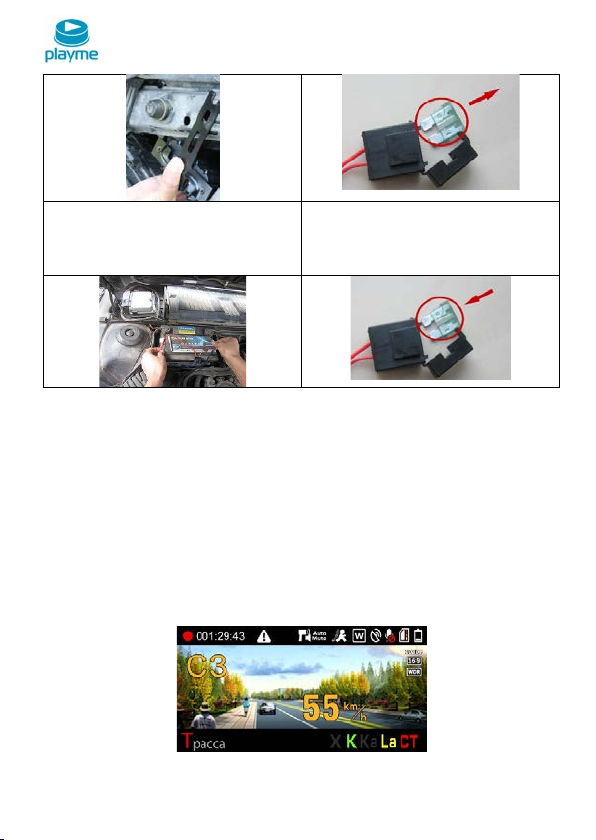

5. Подключите кабель питания к
затем «плюс»)
6. После подключения кабеля
клеммам автомобильного аккумулятора (сначала «минус»,
адар-детектора имеет интеллектуальную систему управления питанием. Для
Р включения и выключения питания используется импульсный переключатель. При запуске двигателя автомобиля в бортовой сети происходит перепад напряжения, после выравнивания напряжения до нормы, система управления питанием автоматически включает радар-детектор. После остановки работы двигателя происходит автоматическое выключение радар-детектора. Таким образом, снижается ток потребления от автомобильного аккумулятора и его разряд. После установки блока радар-детектора проверьте беспроводное соединение с видеорегистратором внутри салона вашего автомобиля. При успешном соединении на экране видеорегистратора загорается буква «W» и выдается голосовое сообщение «Радар подключен».
питания вставьте предохранитель
7 |
Page 9
| MAXI
№

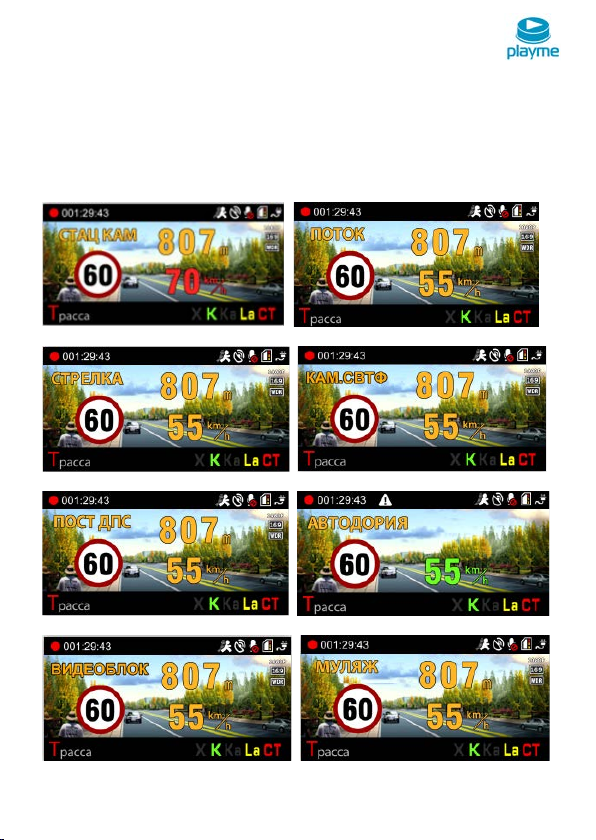

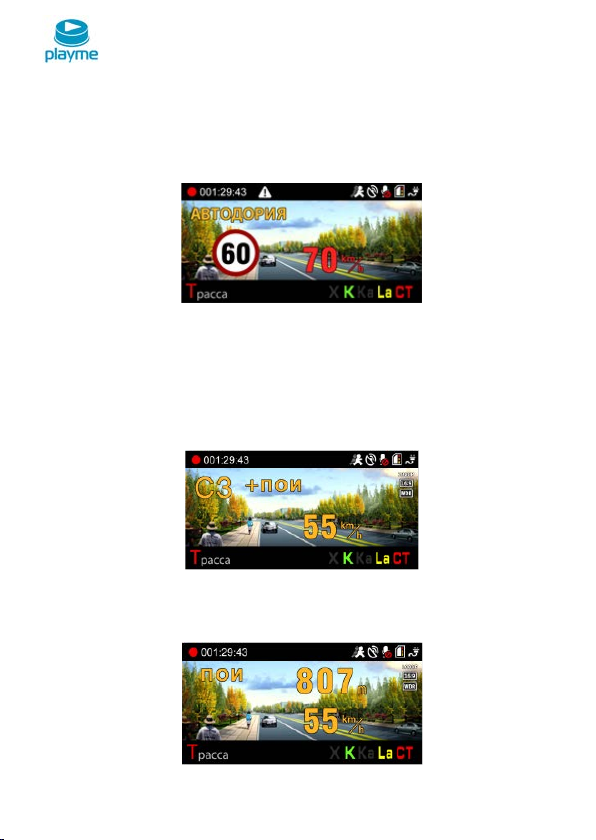

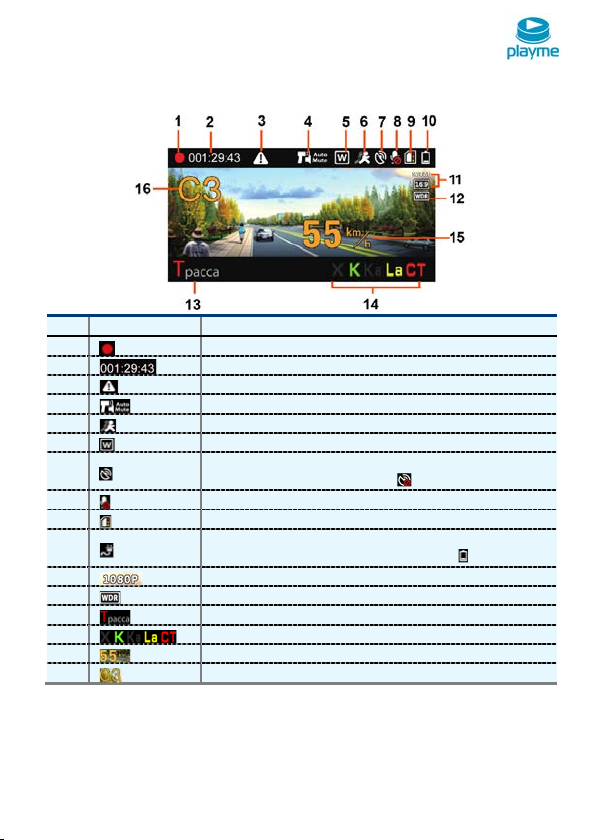

Описание
1
Значок записи видео
2
Время записи
3
Защищенное видео
4
Автоприглушение включено
5
Обнаружение движения
6
Соединение с радар-детектором установлено
Соединение GPS установлено. При отсутствии соединения отображается
8
Значок записи звука
9
Статус карты памяти
Подключено внешнее питания. Если отключено, то отображается уровень заряда батареи
11
Разрешение видео
12
Режим WDR включен
13
Режимы (Трасса, Город 1, Город 2, Смарт)
14
Включенные диапазоны радар-детектора
15
Скорость движения
16
Направление движения

Индикация на экране

7
10

Установка и извлечение карты памяти

1. Аккуратно вставьте карту памяти в слот до момента фиксации.
2. Для извлечения карты памяти аккуратно нажмите на ее край, при этом произойдет освобождение карты из фиксатора, извлеките карту из слота.
| 8
Page 10
MAXI |
Примечание:
1. Устанавливайте и извлекайте карту памяти только при выключенном устройстве.
2. Убедитесь в том, что Вы правильно вставляете карту памяти. Неправильная установка может повредить, как устройство, так и саму карту.
3. Рекомендуется использовать высокоскоростные карты памяти известных производителей от 8 ГБ (Класс 10).
Режимы работы видеорегистратора Режим видео
После включения питания устройство проверяет наличие в слоте карты памяти и автоматически начинает запись видео. Запись видео ведется непрерывно до выключения питания в соответсвии с настройками циклической записи. После выключения зажигания устройство сохраняет последний записываемый файл и автоматически выключается.

Режим просмотра

Во время записи длительно нажмите кнопку MENU для перехода в режим просмотра. Кнопками UP / DOWN выберите интересующий ролик и нажмите кнопку ОК, чтобы воспроизвести его. Для возврата в режим видео повторно нажмите кнопку MENU. В режиме просмотра нажатием LOCK можно заблокировать / разблокировать видеозаписи от последующего стирания в процессе циклической записи. Для вызова меню удаления записей необходимо длительно нажать кнопку
MENU.

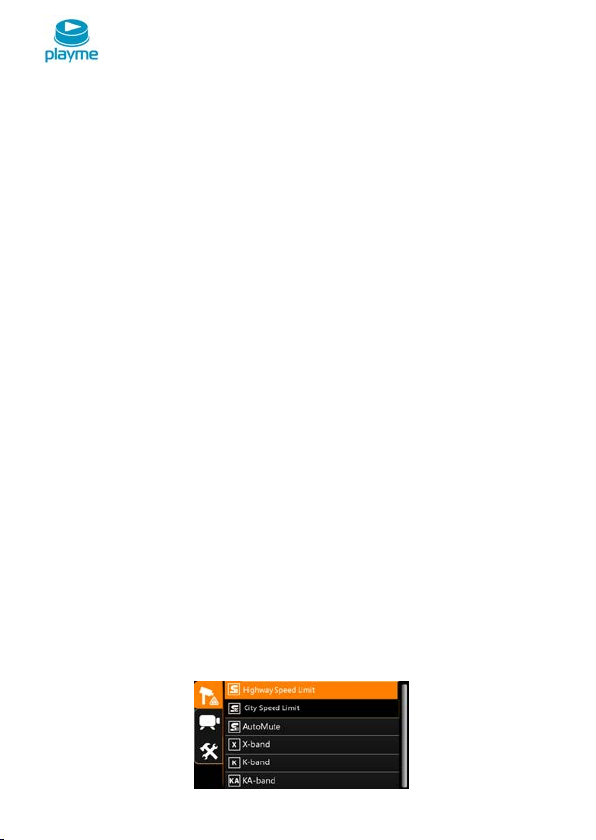

Меню настроек

Во время записи видео нажмите кнопку MENU для входа в меню настроек устройства. Переключение вкладок меню РАДАР / ВИДЕО / СИСТЕМНЫЕ НАСТРОЙКИ осуществляется нажатием кнопки MENU, выбор параметра кнопками
UP / DOWN, подтверждение выбора нажатием кнопки ОК.
9 |
Page 11
| MAXI
Меню
Параметр
Значение
Описание
Громкость
0 ~ 9
По умолчанию: 7
По умолчанию: 60км/ч
сигнале радара
По умолчанию: 60км/ч.
сигнале радара
По умолчанию: 70
Трасса
Автоприглушение
Вкл / Выкл
По умолчанию: Вкл
Х-диапазон
Вкл / Выкл
По умолчанию: режим Трасса
диапазоне будет отсутствовать
К-диапазон
Вкл / Выкл
Ка-диапазон
Вкл / Выкл
Превыш.скор
0 ~ 40км/ч
По умолчанию: 0
АВТО,
По умолчанию: АВТО
расстояния.
Порог ТРАССА 10 ~ 120км/ч
Порог ГОРОД 10 ~ 120км/ч
Порог СМАРТ 10 ~ 70км/ч
Радар-детектор
Стрелка Вкл / Выкл
Режим Трасса - когда скорость движения меньше установленной, выдается только визуальное предупреждение об обнаруженном
Режим Город - когда скорость движения меньше установленной, выдается только визуальное предупреждение об обнаруженном
Когда скорость ниже установленной, радар-детектор автоматически переключается в режим Город 1, если скорость выше установленной, радар­детектор переключается в режим
Трасса – включены Х/К/La/СТ Город 1 – включены Х/К/La/СТ Город 2 - включены La/СТ Если диапазон отключен, то звуковое предупреждение и индикация об уровне обнаруженного сигнала в данном
Дист.оповещения
| 10
400 ~ 1000м
1. При установке точного значения GPS-оповещение будет начинаться с заданного
Page 12
2. При установке АВТО начало
оповещения будет зависеть от
Свыше 110 км/ч -1000м.
GPS
Вкл / Выкл
По умолчанию: Вкл
СТАЦ.КАМ.
Вкл / Выкл
По умолчанию: Вкл
ПОТОК
Вкл / Выкл
По умолчанию: Вкл
СТРЕЛКА
Вкл / Выкл
По умолчанию: Вкл
КАМ.СВТФ
Вкл / Выкл
По умолчанию: Вкл
ПОСТ ДПС
Вкл / Выкл
По умолчанию: Вкл
АВТОДОРИЯ
Вкл / Выкл
По умолчанию: Вкл
ВИДЕОБЛОК
Вкл / Выкл
По умолчанию: Вкл
МУЛЯЖ
Вкл / Выкл
По умолчанию: Вкл
Пользов.точки
Да / Нет
По умолчанию: Нет
Видеорегситратор
2304х1296 30P
1280х720 30P
WDR
Вкл / Выкл
По умолчанию: Вкл
Штамп времени
Вкл / Выкл
По умолчанию: Вкл
1 мин / 2 мин /
3 мин / 5 мин
G-сенсор
Выкл. / 1~7
По умолчанию: 4
Детект. движения
Вкл / Выкл
По умолчанию: Вкл
Запись звука
Вкл / Выкл
По умолчанию: Вкл
GPS-трек
Вкл / Выкл
По умолчанию: Вкл
Калибровка LDWS
ГГГГ/ММ/ДД
ч/м
Частота
Авто / 50 Гц /
По умолчанию: Авто
скорости движения: Скорость ≤ 60 км/ч – 400 м; От 61 до 70 км/ч – 500 м; От 71 до 80 км/ч – 600 м; От 81 до 90 км/ч – 700 м; От 91 до 100 км/ч – 800 м; От 101 до 110 км/ч – 900 м;
MAXI |
Разрешение
Цикл. запись
LDWS Вкл / Выкл По умолчанию: Вкл
Дата/Время
1920х1080 30P
По умолчанию: 2304х1296 30P
По умолчанию: 1 мин
11 |
Page 13
| MAXI
60 Гц
Усредненный
Точечный
Системные настройки
Экспозиция
Выкл / 15 сек /
5 мин
Выкл / 5 сек /
15 сек / 30 сек
Сигнал кнопок
Вкл / Выкл
По умолчанию: Вкл
Выкл /
Введите
Выкл / Вкл /
10 ~ 130 км/ч
GMT-12 ~
GMT+12
Поворот изобр.
Вкл / Выкл
По умолчанию: Выкл
Русский /
English
Формат…
Да / Нет
По умолчанию…
Да / Нет
Версия ПО
Версия ПО
Экспозамер
Отключ. дисплея
Задержка выкл.
Госномер
Штамп скорости
Часовой пояс
Язык
Центр
1 мин / 3 мин /
По умолчанию: Центр
По умолчанию: Выкл
По умолчанию: Выкл
По умолчанию: Выкл По умолчанию: 60 км/ч По умолчанию: +3
По умолчанию: Русский

LDWS

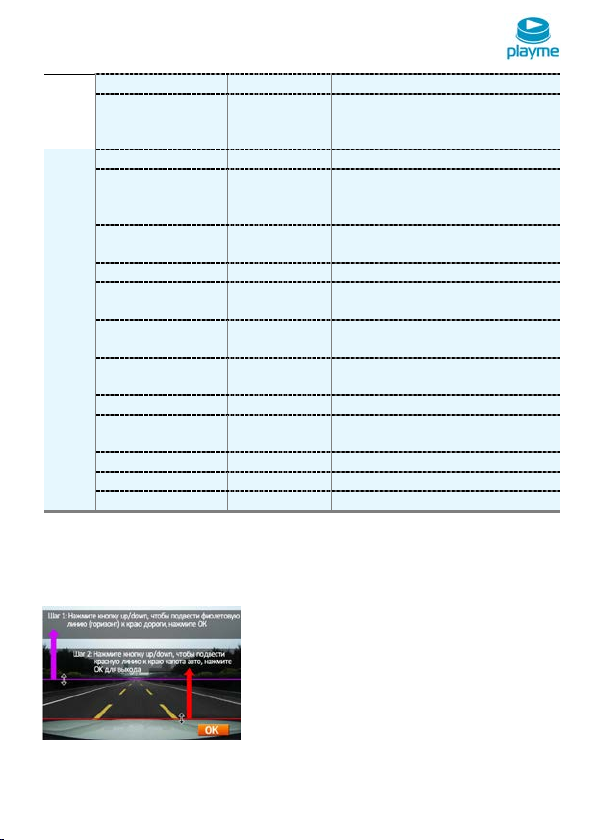

Калибровка системы контроля полосы движения
Выберите в Меню пункт «Калибровка»:
ажмите кнопку OK для начала калибровки.
Н
| 12
Page 14
MAXI |

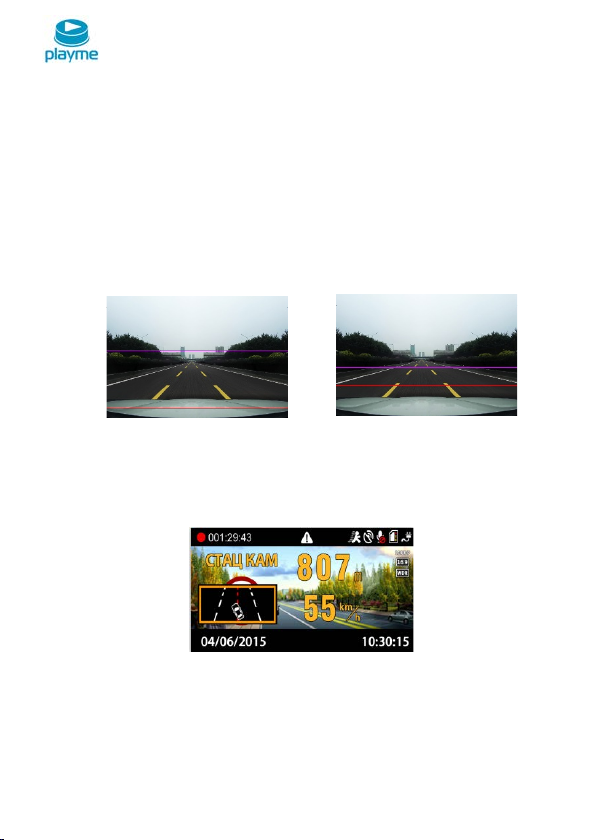

1. Кнопками UP и DOWN установите фиолетовую линию по горизонтальному краю дороги.
2. Кнопками UP и DOWN установите красную линию по краю капота (как на рисунке выше). Подтвердите настройку нажатием кнопки ОК и выйдите из режима настройки LDWS.
Примечание:
1. Калибровка LDWS необходима для корректной работы этой функции.
2. Необходимо установить фиолетовую и красную линии согласно рекомендациям. Если расстояние между фиолетовой и красной линиями слишком большое (как на рис.1), то функция LDWS может работать не корректно. Если расстояние будет слишком мало (как на рис.2), функция может не сработать.
(Рис.1) (Рис.2)
О
повещение LWDS
Когда автомобиль будет отклоняться от направления дороги, LDWS предупредит изображением расположения автомобиля под углом, как на рисунке:

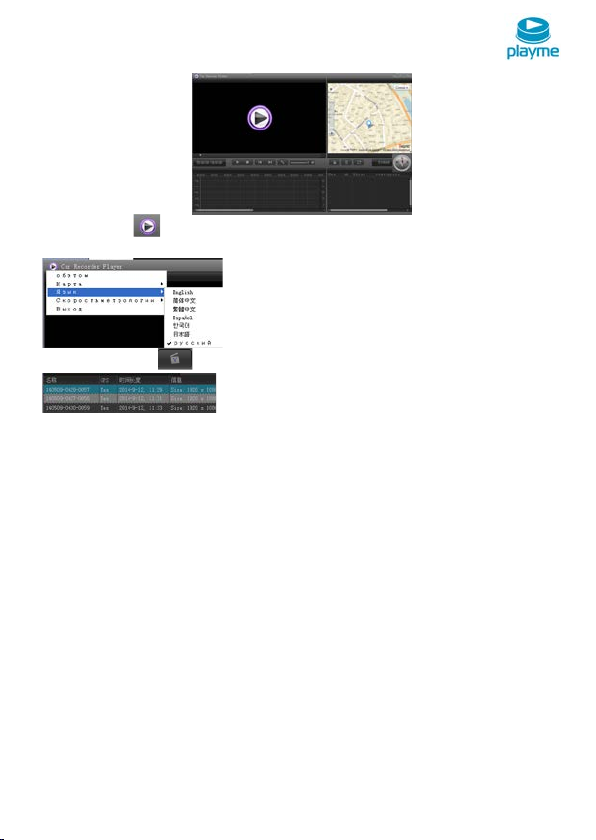

Программа просмотра видео

Устройство записывает видео в формате MP4, поэтому для просмотра записей можно использовать обычный проигрыватель. Но, если вы хотите посмотреть GPS­трек и информацию G-сенсора, пожалуйста, используйте оригинальный проигрыватель.
13 |
Page 15
| MAXI
Н
ажав кнопку , вы сможете выбрать язык/карту/единицы измерения.
Н
ажатием кнопки добавьте выбранное видео в список просмотра:
У
стройство оснащено встроенным 3G-сенсором. Когда происходит существенное
изменение по любой из осей X, Y, Z, устройством будут записаны защищенные файлы. Например, в случае столкновения с другим автомобилем. Анализ записи G­сенсора может помочь определить ответственного.

Режимы работы радар-детектора

Радар-детектор обеспечивает прием сигналов излучения в Х, К, Ка и лазерном диапазонах. При обнаружении сигнала радара устройство информирует пользователя о диапазоне и уровне принятого сигнала излучения. Для каждого диапазона предусмотрены свои визуальные и звуковые сигналы оповещения. При детектировании сигнала сначала следует голосовое оповещение о диапазоне излучения, а далее тональное звуковое предупреждение. Большинство полицейских радаров, распространенных в настоящее время в России, работают в К-диапазоне (ИСКРА, КОРДОН, КРЕЧЕТ, КРИС, РОБОТ и др.). Радарный комплекс СТРЕЛКА также работает в К-диапазоне, но параметры излучения данного комплекса имеют отличия, поэтому СТРЕЛКА выделена в отдельный тип сигнала. В данном устройстве реализовано несколько режимов работы радар-детектора – ТРАССА, ГОРОД 1, ГОРОД 2, СМАРТ. Режимы различаются уровнем чувствительности приемника, используемыми фильтрами, а также наличием или отсутствием приема сигнала в некоторых диапазонах.
| 14
Page 16
MAXI |
Тип камеры
Описание
СТАЦ КАМ
Стационарная камера
ПОТОК
Камера системы ПОТОК
СТРЕЛКА
Радарный комплекс СТРЕЛКА-СТ
КАМ.СВТФ
Камера на светофоре
ПОСТ ДПС
Пост ДПС
АВТОДОРИЯ
Контроль средней скорости на участке
ВИДЕОБЛОК
Контроль выделенной полосы
МУЛЯЖ
Муляж радарного комплекса
Режим СМАРТ позволяет осуществлять автоматическую настройку радар­детектора, что обеспечивает более комфортное использование устройства в городских условиях и на трассе. В данном режиме происходит переключение режимов работы ГОРОД 1 / ТРАССА, в зависимости от скорости движения автомобиля. Пороговое значение скорости, при которой переключаются режимы, настраивается в меню радар-детектора.
И

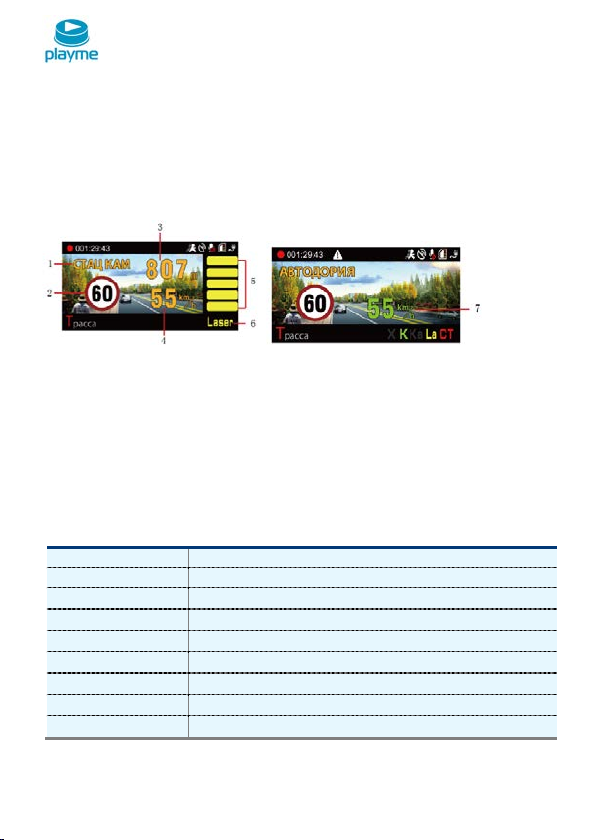

ндикация GPS радар-детектора
1.
Тип камеры
2. Ограничение скорости
3. Расстояние до камеры
4. Текущая скорость
5. Уровень сигнала радара (5 уровней)
6. Диапазон сигнала радара
7. Текущая средняя скорость на участке «АВТОДОРИИ»
Типы камер:
15 |
Page 17
| MAXI
Предупреждение о превышении скорости:
Когда скорость автомобиля больше, чем ограничение скорости по базе GPS, устройство сообщит «Внимание, превышение скорости» и скорость движения отображается красным цветом. В зоне действия камер типа ВИДЕОБЛОК скорость автомобиля не расчитывается, поэтому предупреждение о превышении и отображение показаний скорости движения красным цветом будет отсутствовать.
| 16
Page 18
MAXI |
Оповещение на участке комплекса Автодория:
После прохождения автомобилем начальной точки контроля Автодории, устройство начинает вычислять среднюю скорость. Если средняя скорость больше чем ограничение скорости, устройство сообщит "Внимание, превышение скорости", а показания средней скорость отображаютчся красным цветом.
П
ользовательские точки
Если есть камеры контроля скорости, о которых устройство не предупреждает, Вы их можете добавить в базу данных устройства самостоятельно. При включенном GPS, когда автомобиль находится под камерой, длительно нажмите кнопку UP, устройство сообщит: “POI добавлена успешно”. Вы можете добавить 50 пользовательских точек POI.
В
следующий раз при подъезде к добавленной камере, устройство предупредит
Вас и отобразит информацию на дисплее как показано на рисунке ниже:
17 |
Page 19
| MAXI
Параметр
Частотный диапазон
GPS
1575.42±1.023 МГц
Стрелка
24.15±1.023 МГц
X - диапазон
10.525 ГГц±150 МГц
K – диапазон
24.125 ГГц±175 МГц
Лазер
800-1000 нм
Беспроводная связь модулей
Параметр
Описание
Процессор
Ambarella A 12LA35
Дисплей
2.0 дюйма активноматричный ЖК экран
Матрица
1/3” КМОП, 4Мп (OV4689)
Объектив
6G+IR, угол обзора 140°
Формат видео
MP4 (Н.264)
Разрешение видео
2304×1296 30 к/с,1920×1080 30к/с, 1280×720 30к/с
Режимы записи видео
Циклическая, по детектору движения
G-сенсор
Встроенный, настраиваемая чувствительность
Запись маршрута
Поддерживается
Аккумулятор
Для удаления пользовательской точки POI при подъезде к добавленной камере нажмите и удерживайте кнопку UP, устройство сообщит «Удален успешно».

Обновление базы данных GPS

1. На странице «Обновление» сайта www.playme-russia.ru cкачайте архив с обновлением базы камер, распакуйте архив и сохраните его содержимое (файл edogdata.bin) в любом удобном месте на жестком диске Вашего компьютера.
2. Подключите видеорегистратор к компьютеру с помощью идущего в комплекте USB-кабеля.
3. Устройство определится компьютером, как съемный диск (емкость 67.7 МБ), скопируйте на него сохраненный файл edogdata.bin
4. Отключите устройство от компьютера.
5. Включите устройство, база камер обновится автоматически. Версию базы камер можно проверить в меню настроек (пункт – Версия ПО)

Технические характеристики

GPS радар-детектор
390 МГц
Видеорегистратор
Встроенный полимерный литиевый, 400 мАч
| 18
Page 20
MAXI |
Питание
5 В
Автомобильный адаптер питания
Тип карты памяти
Micro SDHC/SDXC (от 8 ГБ до 64 ГБ / Класс 10)
Язык
Русский / Английский
Требования к ОС ПК
Windows/2003/XP/Vista/Win7
Рабочая температура
0°С ~ +65°С

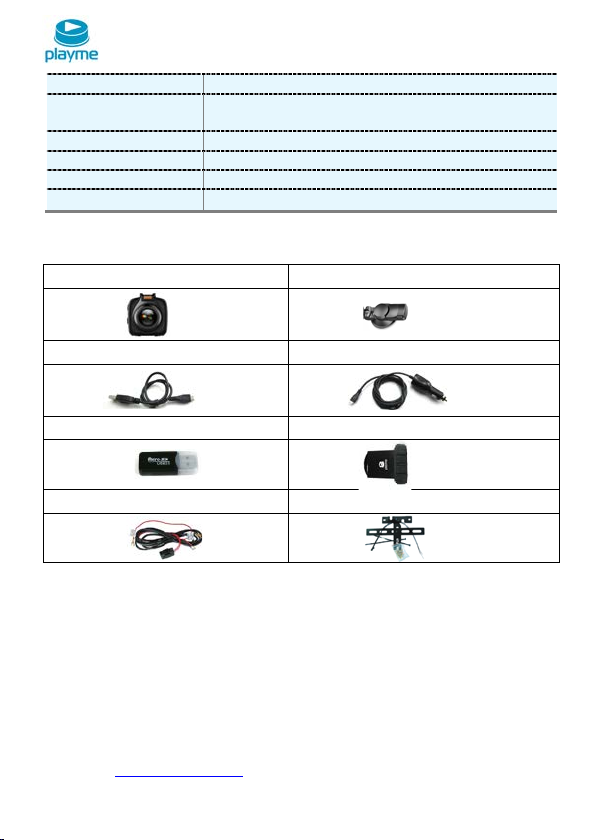

1. Устройство
2. Кронштейн крепления
3. USB-кабель
4. Автомобильный адаптер питания
5. USB-адаптер карты памяти
6. Приемник радар-детектора
7. Кабель питания радар-детектора
8. Крепление радар-детектора
Вход: 12-30 В, Выход: 5 В, 2100 мА

Комплект поставки

Примечание:
* Комплект поставки устройства, его технические и функциональные характеристики могут быть изменены производителем без предварительного уведомления. ** Срок службы видеорегистраторов Playme, установленный производителем, составляет 2 года при условии, что они эксплуатируются в строгом соответствии с данным руководством. *** Является технически сложным товаром в соответствии с Постановлением Правительства РФ от 10.11.2011 №924
Техническая поддержка: Информацию о расположении авторизованных
сервисных центров можно получить в местах приобретения товаров PlayMe, на сайте http://playme-russia.ru и по электронной почте - [email protected]
19 |
Page 21
MAXI |
23 |
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
