Page 1

ARTON

Page 2

ARTON |

Содержание

О данном руководстве .................................................................................................... 2

Предисловие .................................................................................................................... 2

Особенности..................................................................................................................... 2

Меры предосторожности ................................................................................................ 3

Рекомендации по эксплуатации литиевых аккумуляторов ........................................ 3

Внешний вид и органы управления .............................................................................. 4

Рекомендуемое место монтажа .................................................................................... 5

Функции кнопок ................................................................................................................ 5

Индикация настроек видеозаписи ................................................................................. 8

Индикация настроек радар-детектора .......................................................................... 9

Экран оповещения GPS радар-детектора ................................................................... 9

Настройка устройства ................................................................................................... 11

Меню радара .................................................................................................................. 11

Меню видео .................................................................................................................... 15

Меню фото ..................................................................................................................... 15

Меню воспроизведения ................................................................................................ 15

Системные настройки ................................................................................................... 16

Программа просмотра .................................................................................................. 16

Добавление/удаление координат радаров ................................................................ 18

Обновление базы данных ............................................................................................ 18

Возможные вопросы при эксплуатации ..................................................................... 19

GPS информатор – особенности оповещения .......................................................... 20

Технические характеристики ....................................................................................... 21

Комплект поставки......................................................................................................... 22

1 |

Page 3

| ARTON

О данном руководстве

Содержание данного руководства носит исключительно информационный характер и может изменяться без предварительного уведомления. Мы приложили все усилия, чтобы данное "Руководство пользователя" содержало точную и полн ую информацию о продукте, в том числе функциональные возможности, настройки, а также спецификацию продукта. Однако, в случае обнаружения ошибок и упущений, не предполагается какая-либо ответственность со стороны производителя.

Предисловие

Благодарим Вас за покупку Playme Arton – высокотехнологичного многофункционального устройства, включающего в себя автомобильный видеорегистратор высокой четкости для записи видеофайлов во время управления автомобилем, радар-детектор для обнаружения сигналов радаров ГИБДД и GPS-информатор для оповещения о камерах контроля скорости. Перед использованием устройства, пожалуйста, внимательно ознакомьтесь с данным руководством. Мы надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время.

Особенности

● Комбинированное устройство – автомобильный видеорегистратор, радардетектор и GPS-информатор

● Видеозапись в формате SuperHD 1296P

● Автоматическая запись при включении питания

● Циклическая запись

● Возможность просмотра записанного видео

● Запись звука с возможностью отключения

● Встроенный акселлерометр (G-сенсор) с регулировкой чувствительности

● Автоматическая или ручная запись защищенных от перезаписи файлов

● Поддержка micro SD карт от 8 ГБ до 128 ГБ

● Поддержка спящего режима экрана

● Обнаружение излучения радаров в диапазонах – X / K / Ka / Лазер / Стрелка

| 2

Page 4

ARTON |

● Режимы чувствительности радар-детектотра Город / Трасса

● Предустановленная и обновляемая база мест расположения полицейских камер

● Самостоятельное внесение координат новых камер

● Голосовое оповещение о камерах

● Специальный GPS видеоплеер с возможностью просмотра маршрута движения

Меры предосторожности

1. Используйте устройство только по его прямому назначению. Повреждение устройства, вызванное его ненадлежащим использованием, не является гарантийным случаем.

2. Необходимо исключить длительное пребывание устройства в условиях повышенной влажности, пыли, а также воздействия прямых солнечных лучей.

3. Во избежание нарушения изоляции и возникновения короткого замыкания держите провода в стороне от горячих и подвижных частей автомобиля.

4. После выполнения операций по монтажу устройства проверьте надежность его крепления, во избежание падения устройства при движении автомобиля.

5. Не извлекайте и не вставляйте карту памяти во время работы устройства.

6. Не отвлекайтесь на работу с устройством во время движения автомобиля.

7. Производитель не несет ответственности за потерю или повреждение данных в случае повреждения устройства или карты памяти.

8. В случае возникновения неисправности, не ремонтируйте устройство самостоятельно. Вам необходимо незамедлительно выключить устройство и обратиться в сервисный центр Playme .

Внешний вид и органы управления

| 4

Page 6

Функции кнопок

Уменьшение громкости звука Короткое нажатие

ARTON |

Короткое нажатие

Длительное нажатие

5 |

Page 7

| ARTON

Кнопка

Функция

Действие

Переключение в режим фотосъемки

Короткое нажатие

Вход в меню настроек

Длительное нажатие

Увеличение громкости звука

Короткое нажатие

Добавление / удаление координат пользовательских меток

Включение/выключение видеозаписи

Короткое нажатие

Блокировка файла (в режиме видеозаписи)

Длительное нажатие

Включение/выключение записи звука

Короткое нажатие

Переключение режима звукового оповещения

Длительное нажатие

Выключение экрана

Короткое нажатие

Настройка чувствительности радара – Трасса, Город 1, Город 2, Город 3

Включение устройства

Короткое нажатие

Выключение устройства

Длительное нажатие

Примечание: при выключенном экране коротко нажмите любую кнопку для включения экрана

Кнопка

Функция

Действие

Переключение в режим воспроизведения

Короткое нажатие

Вход в меню настроек

Длительное нажатие

Режим видеозаписи

Длительное нажатие

Уменьшение громкости звука Короткое нажатие

Длительное нажатие

Режим фотосъемки

Фотографирование Короткое нажатие

Выключение устройства Длительное нажатие

| 6

Page 8

Режим воспроизведения видео

Кнопка

Функция

Действие

Перемещение вверх в папке с видеозаписями.

назад.

Перемещение вниз в папке с видеозаписями.

вперед.

Длительное нажатие

Кнопка

Функция

Действие

Переключение в папку с фотосниками Короткое нажатие

Во время воспроизведения видео – перемотка

ARTON |

Короткое нажатие

Во время воспроизведения видео – перемотка

Выбор видео для воспроизведения Короткое нажатие

Выключение экрана Короткое нажатие

Выключение устройства

Режим просмотра фото

Переключение в режим видеозаписи Короткое нажатие

Перемещение вверх в папке с фотоснимками Короткое нажатие

Перемещение вниз в папке с фотосниками Короткое нажатие

Выбор фото для просмотра Короткое нажатие

Выключение экрана Короткое нажатие

Выключение устройства Длительное нажатие

Короткое нажатие

7 |

Page 9

| ARTON

Кнопка

Функция

Действие

Переключение вкладок меню настроек (GPS-

общие настройки)

Выход из меню настроек

Длительное нажатие

Режим меню настроек

информатор, видео, фото, воспроизведение,

Перемещение в меню вверх Короткое нажатие

Перемещение в меню вниз Короткое нажатие

Выбор параметра Короткое нажатие

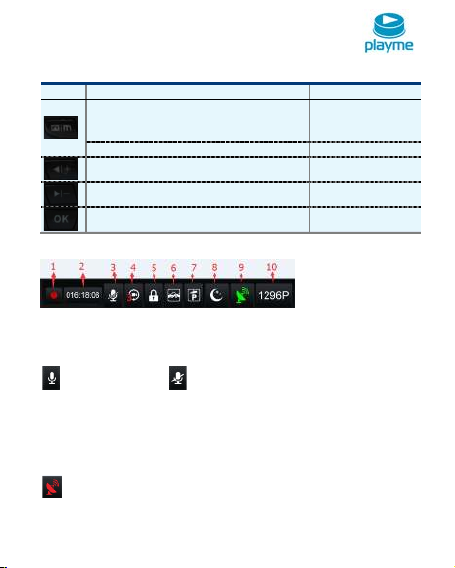

Индикация настроек видеозаписи

1 - индикатор видеозаписи (во время записи индикатор мигает) 2 - индикация номера видеофайла и продолжительности записи (напр., 016:16:08, «016»-номер видеофайла, «18» – минуты, «08» – секунды) 3 - запись звука во время видеосъемки

- микрофон включен, - микрофон выключен 4 - индикатор настроек циклической записи (1мин/3мин/5мин) 5 - индикатор блокировки видеозаписи 6 - включен режим предупреждения об опасном сближении (FCWS) 7 - значок режима парковки 8 - индикатор режима ночной съемки 9 - статус GPS

- соединение со спутниками не установлено

| 8

Короткое нажатие

Page 10

ARTON |

- соединение со спутниками установлено 10 - разрешение видео

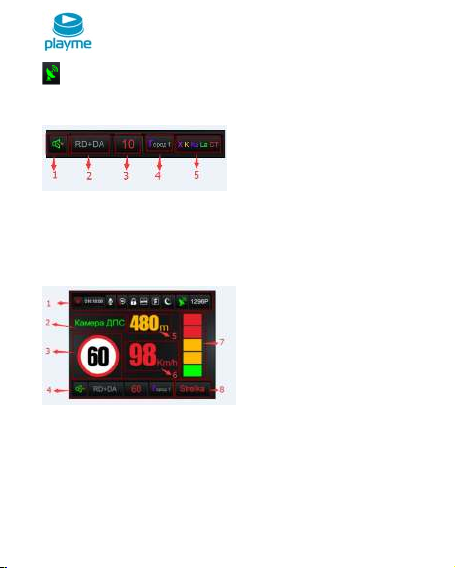

Индикация настроек радар-детектора

1 - режим звукового оповещения 2 - режим оповещения о радарах/камерах 3 - порог скорости для звукового оповещения о радарах/камерах 4 - режим чувствительности радар-детектора 5 - диапазоны радара

Экран оповещения GPS радар-детектора

1 - индикация настроек видеозаписи 2 - тип камеры GPS базы данных. Вне зоны оповещения о камере отображается направление движения автомобиля 3 - индикация ограничения скорости по GPS базе камер. При настройке звука индикация уровня громкости 4 - индикация настроек радар-детектора 5 - индикация расстояния от автомобиля до камеры контроля скорости

9 |

Page 11

| ARTON

6 - скорость движения автомобиля. При скорости ниже ограничения по базе GPS

показания отображаются зеленым цветом, при превышении ограничения – красным цветом

7 - уровень мощности обнаруженного сигнала радара 8 - индикация диапазона излучения радара

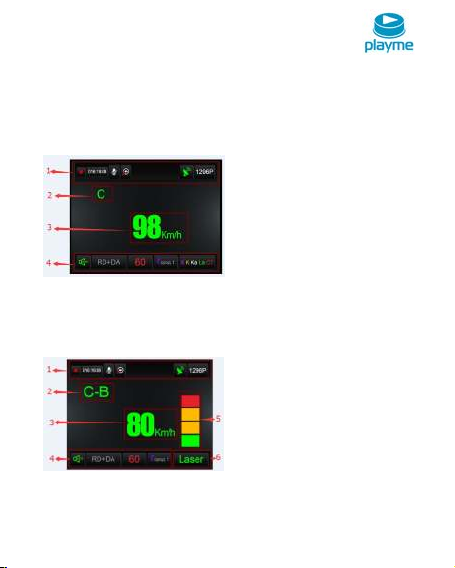

Экран при отсутствии сигнала радара

1 - индикация настроек видеозаписи 2 - индикация направления движения автомобиля 3 - текущая скорость движения автомобиля 4 - индикация настроек радар-детектора

Экран при обнаружении радара

1 - индикация настроек видеозаписи 2 - направление движения автомобиля 3 - текущая скорость движения автомобиля

| 10

Page 12

ARTON |

Значение по умолчанию

Чувствительность

Трасса, Город 1, Город 2, Город 3

Город 2

Настройка звука

Автоприглушение, Вкл, Выкл

Выкл

GPS DB (база камер), RD (радар), GPS DB+RD

Х-диапазон

Вкл, Выкл

Вкл

К-диапазон

Вкл, Выкл

Вкл

Ка-диапазон

Вкл, Выкл

Вкл

4 - индикация настроек радар-детектора 5 - уровень мощности обнаруженного сигнала радара (уровень 4) 6 - диапазон излучения радара (Laser)

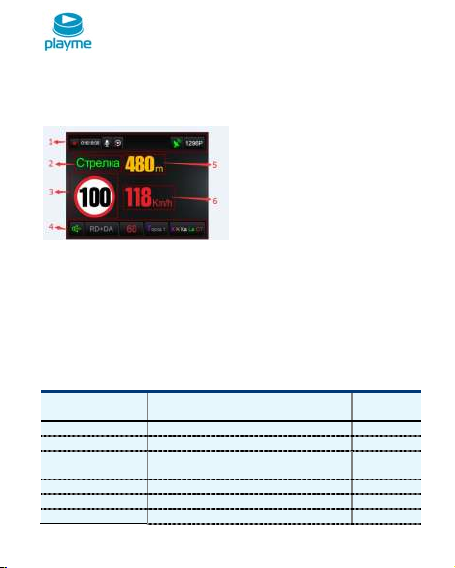

Экран GPS оповещения о камере

1 – индикация настроек видеозаписи 2 – тип камеры/радара по базе GPS 3 – ограничение скорости по базе GPS 4 – индикация настроек радара 5 - растояние до точки контроля ограничения скорости 6 – скорость движения автомобиля (зеленый цвет – допустимая скорость, красный цвет – превышение скорости)

Настройка устройства

Меню радара

Параметр Опции

Режим оповещения

GPS DB+RD

11 |

Page 13

| ARTON

Лазер

Вкл, Выкл

Вкл

Стрелка

Вкл, Выкл

Вкл

Откл. звука радара

Откл.звука GPS-оповещ.

Допустимое

скорости

Дальн.GPS оповещ.

АВТО, 400м, 500м,…,1000м

АВТО

GPS инфо

Вкл, Выкл

Выкл

Выкл, 10км/ч, 20км/ч,….,140км/ ч 40км/ч

Выкл, 10км/ч, 20 км/ч,….,140км/ч Выкл

превышение

Описание настроек GPS радар-детектора

1. Режимы чувствительности Радар-детектор имеет несколько режимов чувствительности – Трасса, Город 1, Город 2, Город 3. Режим Трасса: включены все рабочие диапазоны радара и обеспечивается наиболее высокий уровень чувствительности радар-детектора во всех диапазонах. Это позволяет предупредить о полицейском радаре на максимально возможном расстоянии. Режим Город 1: включены все рабочие диапазоны радара. Звуковое оповещение о радарах в Х и К-диапазонах только при мощности сигнала, начиная с 3-го уровня. Режим Город 2: включены все рабочие диапазоны радара. Звуковое оповещение в Х и К-диапазонах, начиная с 5-го уровня мощности сигнала, в диапазоне Стрелка, начиная с 3-го уровня. Режим Город 3: звуковое оповещение в Х и К-диапазонах отключено, только индикация на экране. Звуковое оповещение в диапазоне Стрелка, начиная с 5-го уровня.

| 12

Выкл, 5км/ч, 10к м/ч,…..,30км/ч Выкл

Page 14

ARTON |

Режим Диапазон Уровень 1 Уровень 2 Уровень 3 Уровень 4 Уровень 5 Уровень 6 Уровень 7 Уровень 8

Трасса

Вкл

СТ

Вкл

Город

Выкл

Вкл

Выкл

Вкл

СТ

Вкл

Город

Выкл

Вкл

Выкл

Вкл

СТ

Выкл

Вкл

Вкл L Вкл

Вкл

Город

Выкл

СТ

Выкл

Вкл

Примечание:

Статус Вкл/Выкл означает только наличие или отсутствие звукового предупреждения о радаре, на индикацию детектируемого сигнала данные настройки не влияют.

2. Отключение звука Опции: автоматическое приглушение, звук включен, звук выключен Автоматическое приглушение – после приема сигнала радара уровень громкости автоматически уменьшается на 30% через 7 секунд.

3. Режим оповещения Доступны 3 варианта оповещения – база данных, радар, база данных + радар.

13 |

Page 15

| ARTON

База данных – звуковое оповещение и индикация только по даннм, внесенным в GPS базу камер. Радар – звуковое оповещение и индикация на экране только при приеме сигнала излучения радара. База камер+радар – совмещенное радиолокационное и GPS-оповещение.

4. Отключение звука радара Отключение звукового предупреждения о радаре в зависимости от скорости движения автомобиля. Когда скорость движения ниже установленного значения, предупреждение только визуальное в виде индикации диапазона и уровня сигнала на экране устройства. При скорости движения выше установленного значения, оповещение визуальное и звуковое.

5. Отключение звука GPS-оповещения Отключение звукового GPS-оповещения о камерах/радарах в зависимости от скорости движения автомобиля. Когда скорость движения ниже установленного значения, предупреждение только визуальное в виде индикации типа камеры, ограничения скорости и расстояния до камеры на экране устройства. При скорости движения выше установленного значения, оповещение визуальное и звуковое. Если текущая скорость движения ниже ограничения скорости по базе GPS, то значение скорости отображается зеленым цветом. При превышении лимита скорости по базе GPS значение скорости отображается красным цветом.

6. Допустимое превышение скорости Данный параметр устанавливает связь между ограничением скорости по базе GPS, текущей скоростью движения и оповещением о превышении скорости. Например: допустимое превышение скорости - 20км/ч, ограничение по базе GPS в зоне камеры контроля скорости – 60км/ч. Если текущая скорость движения ≤ 60км/ч, то в зоне камеры контроля скорости будет обычное визуальное и звуковое GPS-оповещения. Значение скорости автомобиля будет отображаться зеленым цветом. При скорости движения более 60км/ч, но ≤80км/ч, в зоне контроля будет стандартное визуальное и голосовое оповещение, но значение скорости автомобиля будет отображаться красным цветом. При скорости движения более 80км/ч в зоне контроля после стандартного GPS оповещения прозвучит звуковое

| 14

Page 16

ARTON |

Значение по умолчанию

Разрешение

1296P,1080P,720P

1296P

Цикл записи

1мин, 3мин, 5мин

1мин

Запись звука

Вкл, Выкл

Вкл

FCWS

Вкл, Выкл

Выкл

-2,-5/3,-4/3,-1,-2/3,-1/3, 0,+1/3,+2/3, +1,+4/3, +5/3, +2

Значение по умолчанию

Режим фотосъемки

АВТО, ISO100, ISO200, ISO400, ISO800,

ISO1600

-2,-5/3,-4/3,-1,-2/3,-1/3,0,+1/3,+2/3,+1,+4/3, +5/3,+2

Контраст

-100,-90,….,0,….+90,+100

Насыщенность

-100,-90,….,0,….+90,+100

Резкость

-100,-90,….,0,….+90,+100

Значение по умолчанию

Удалить

Удалить текущий, Удалить все

Защитить

Защитить текущий, Разблок. текущий

предупреждение о превышении скорости, значение скорости автомобиля будет отображаться красным цветом.

Меню видео

Параметр Опции

Экспокоррекция

Меню фото

Параметр Опции

Одиночный, 2с таймер, 10с таймер Одиночный

ISO

Экспокоррекция

Меню воспроизведения

Параметр Опции

АВТО

15 |

Page 17

| ARTON

Защитить все, Разблокир. все

Видеозаписи

Нормальные, Стоянка, Аварийные

Нормальные

Значение по умолчанию

Громкость

0, 1, 2, 3, 4, 5, 6

год месяц день, ме сяц день год, день месяц год

год месяц день

Часовой пояс

24 часовых пояса

GMT+3

Отключение экрана

Звук клавиш

Вкл, Выкл

Вкл

G-сенсор

Выкл, Низкий, Средний, Высокий

Выкл

Режим парковки

Выкл, Низкий, Средний, Высокий

Выкл

Настройка времени

Форматирование

По умолчанию

Версия ПО

Системные настройки

Параметр Опции

Формат даты

Язык

简体中文, Русский, English

Выкл, 1мин, 3мин Выкл

Программа просмотра

Внимание: В данном устройстве USB-порт используется только для обновления

базы камер. Для просмотра видеозаписей на компьютере необходимо подключить карту памяти непосредственно к компьютеру, используя встроенный или съемный картридер. Устройство записывает видео в формате MP4, поэтому для просмотра записей можно использовать обычный проигрыватель. Но, если вы хотите посмотреть

GPS-трек и информацию G-сенсора, пожалуйста, используйте оригинальный

| 16

Русский

Page 18

ARTON |

проигрыватель. Скачайте с сайта и установите на компьютере проигрыватель

GVPlayer.

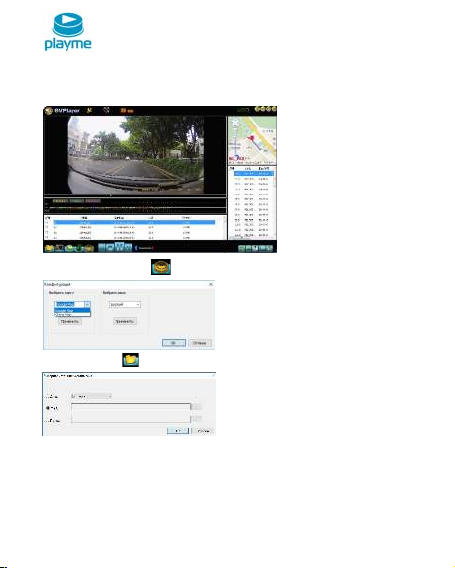

Основной интерфейс проигрывателя:

После нажатия кнопки можно выбрать язык интерфейса и карту

Нажмите кнопку для добавления видео в список воспроизведения

Устройство оснащено встроенным 3G-сенсором. Когда происходит существенное изменение по любой из осей X, Y, Z, устройством будут записаны защищенные файлы. Например, в случае столкновения с другим автомобилем. Анализ записи G-сенсора может помочь определить ответственного.

17 |

Page 19

| ARTON

Добавление/удаление координат радаров

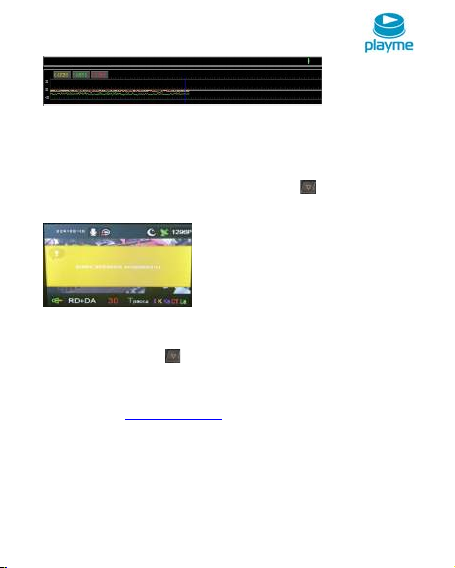

Если Вы обнаружили вновь установленные новые камеры, информации о которых нет в базе, вы можете самостоятельно зафиксировать информацию о них в базе данных. При проезде новой камеры длительно нажмите кнопку , последует оповещение «Создание новой точки успешно» и на экране отобразится соответствующая надпись:

При следующем проезде этого места устройство будет сигнализировать о новом радаре. Для удаления координат самостоятельно добавленной точки необходимо длительно нажать кнопку в момент GPS-оповещения устройством о данной точке, устройство выдаст сообщение «Новая точка удалена».

Обновление базы данных

Скачайте с сайта устройство к компьютеру с помощью USB-кабеля. Откройте пакет обновления, нажмите «Далее» и «Начать», через несколько минут обновление закончится.

www.playme-russia.ru обновление базы камер. Подключите

| 18

Page 20

ARTON |

Возможные вопросы при эксплуатации

● Вопрос: Почему не начинается запись при условии, что карта памяти установлена? Перед использованием отформатируйте карту памяти в устройстве. Возможно, карта памяти переполнена файлами, защищенными от перезаписи, удалите лишние файлы с карты памяти. Карта памяти неисправна или несовместима с устройством, проверьте карту памяти и при необходимости замените. Если выше перечисленные методы результата не дали, обратитесь в сервисный центр.

● Вопрос: Какой тип карт памяти лучше использовать? Рекомендуется использовать карты памяти TF от 8ГБ, Класс 10 и выше.

● Вопрос: Почему изображение на видео размытое и нечеткое? Возможная причина в загрязнении объектива камеры, очистите объектив. Произошла расфокусировка объектива устройства, обратитесь в сервисный центр.

● Вопрос: Чем можно очистить загрязненный объектив, можно ли использовать спиртосодержащие и другие очищающие жидкости? Не используйте агрессивные и любые другие жидкости, такие как спирт, пятно очиститель, бензин, а также грубые салфетки и т.п., поскольку Вы можете повредить покрытие линзы. Очищайте объектив мягкими салфетками или тканью, аккуратными круговыми движениями, так Вы сведете к минимуму вероятность повреждения покрытия линзы.

● Вопрос: Почему экран мерцает, появляются горизонтальные полосы? Проявляется, как правило, в помещении с искусственным освещением из-за не соответствия настройки частоты электросети, установите частоту электросети 50 Гц или 60 Гц в соответствии с местными стандартами (РФ – 50 Гц).

● Вопрос: Почему не сохраняются ранее установленные дата и время? Разряжена или неисправна батарея питания. Если после заряда батереи настройки не сохраняются, регистратор необходимо передать в авторизованный сервисный центр

19 |

Page 21

| ARTON

GPS информатор – особенности оповещения

★ Место расположения действующих полицейских камер

☆ Место расположения недействующих полицейских камер

1. Если расстояние между параллельно расположенными дорогами <50 м –это может вызывать ложные оповещения.

2. Если место расположения полицейской камеры было изменено, а база данных устройства не обновлялась или не содержит данной информации – это может вызывать ложные оповещения.

3. Если Вы двигаетесь в прямом направлении, а полицейская камера установлена в повороте – это может вызывать ложные оповещения.

4. Если расстояние до места расположения полицейской камеры при изменении направления движения <100 м – оповещение может отсутствовать.

5. Если полицейская камера установлена при выезде из длинного туннеля – оповещение может отсутствовать.

6. Если полицейская камера установлена в районе многоуровневой развязки – это может вызывать ложные оповещения

| 20

Page 22

Технические характеристики

Параметр

Описание

Процессор

MSTAR-8328P

Дисплей

3.0”, ЖК экран

Матрица

1/2.7” КМОП, 2Мп (AR0238)

Объектив

Угол обзора 146°

Разрешение видео

2304x1296 30к/с, 1920x1080 30к/с, 1280x720 30к/с

Кодек

Н.264

GPS

Встроенный

G-сенсор

Встроенный, настраиваемая чувствительность

USB-порт

Карта памяти

micro SD (8ГБ - 128 ГБ / Класс 6 и выше)

Микрофон/динамик

Встроенные

Питан ие

Входное напряжение: от 10.5В до 18В

Рабочий ток

≤600 мА

Ток заряда

≤200 мА

Встроенный литиевый, емкость - 400мАч

регистратора и сохранения файлов)

Частотный диапазон

GPS

Х-диапазон - 10.525ГГц±100МГц

Лазер – 904нм±33МГц

Рабочая температура

-20°С ~ +60°С

Температура хранения

mini USB-порт (только для обновления устройства)

ARTON |

Аккумулятор

Рабочие диапазоны радар-детектора

(включается только при отключении внешнего питания для отложенного выключения

1575.42±1.023МГц (чувствительность - -156±2дБ)

К-диапазон - 24.125ГГц±175МГц Ка-диапазон -34.700ГГц ±1300МГц Стрелка - 24.15ГГц ±100МГц

-40°С ~ +70°С

21 |

Page 23

| ARTON

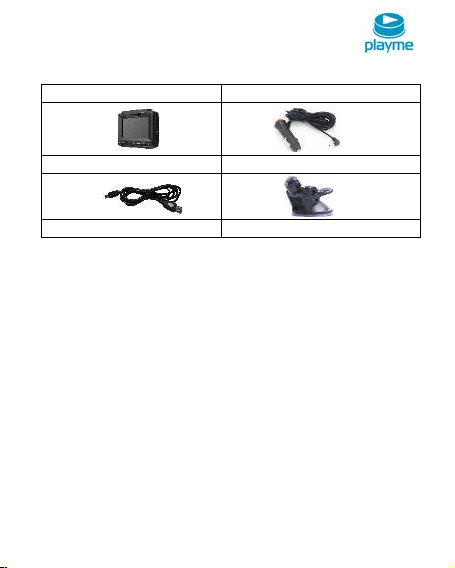

1. Устройство

2. Автомобильный адаптер питания

3. USB-кабель

4. Кронштейн крепления

5. Руководство пользователя

Комплект поставки

Примечание:

* Комплект поставки устройства, его технические и функциональные характеристики могут быть изменены производителем без предварительного уведомления. ** Срок службы видеорегистраторов Playme, установленный производителем, составляет 2 года при условии, что они эксплуатируются в строгом соответствии с данным руководством. *** Является технически сложным товаром в соответствии с Постановлением Правительства РФ от 10.11.2011 №924

Техническая поддержка: Информацию о расположении авторизованных сервисных центров можно получить в местах приобретения товаров PlayMe, на сайте http://playme-russia.ru и по электронной почте - service@playme-

russia.ru

| 22

Page 24
