Pioneer PDP-S19-LR User Manual

Speaker System
Enceintes acoustiques
Lautsprechersystem
Sistema di diffusori
Luidsprekersysteem
Sistema de altavoces

PDP-S19-LR

Operating Instructions
Mode d'emploi
Bedienungsanleitung
Istruzioni per l'uso
Gebruiksaanwijzing
Manual de instrucciones

English

Thank you for buying this Pioneer product.
Please read through these operating instructions before
using your speaker system so you will know how to make
the most of its performance. After you have finished reading
the instructions, put them away in a safe place for future
reference.

WARNING:

Handling the power cord on this product or cords
associated with accessories sold with the product will
expoes you to lesd, a chemical known to the State of
California and other governmental entities to cause cancer
and birth defects or other reproductive harm.

Wash hands after handling.

CAUTION

This product is designed for use with the PRO-1110HD
Pioneer plasma display. For more information on
compatibility, please consult with your nearest Pioneer
authorized dealer or service center.

BEFORE USE

÷ The nominal impedance of this speaker system is 8 ohms.

÷ In order to prevent damage to the speaker system

resulting from input overload, please observe the
following precautions:

÷ Do not supply power to the speaker system in

excess of the maximum permissable input. This
can result in damage or a possible fire hazard.

÷ When connecting or disconnecting pin-plugs, be

sure that amplifier power is OFF.

÷ When using a graphic equalizer to emphasize loud

sounds of a high frequency range, do not use
excessive amplifier volume.

÷ Do not force a low-powered amplifier to produce a

loud volume of sound (the amplifier’s harmonic
distortion will be increased, and you may damage
the speaker).

÷ Please handle the speakers with sufficient care, as

the grille net and the cabinet can become damaged
or broken when they are subjected to strong external
impacts.

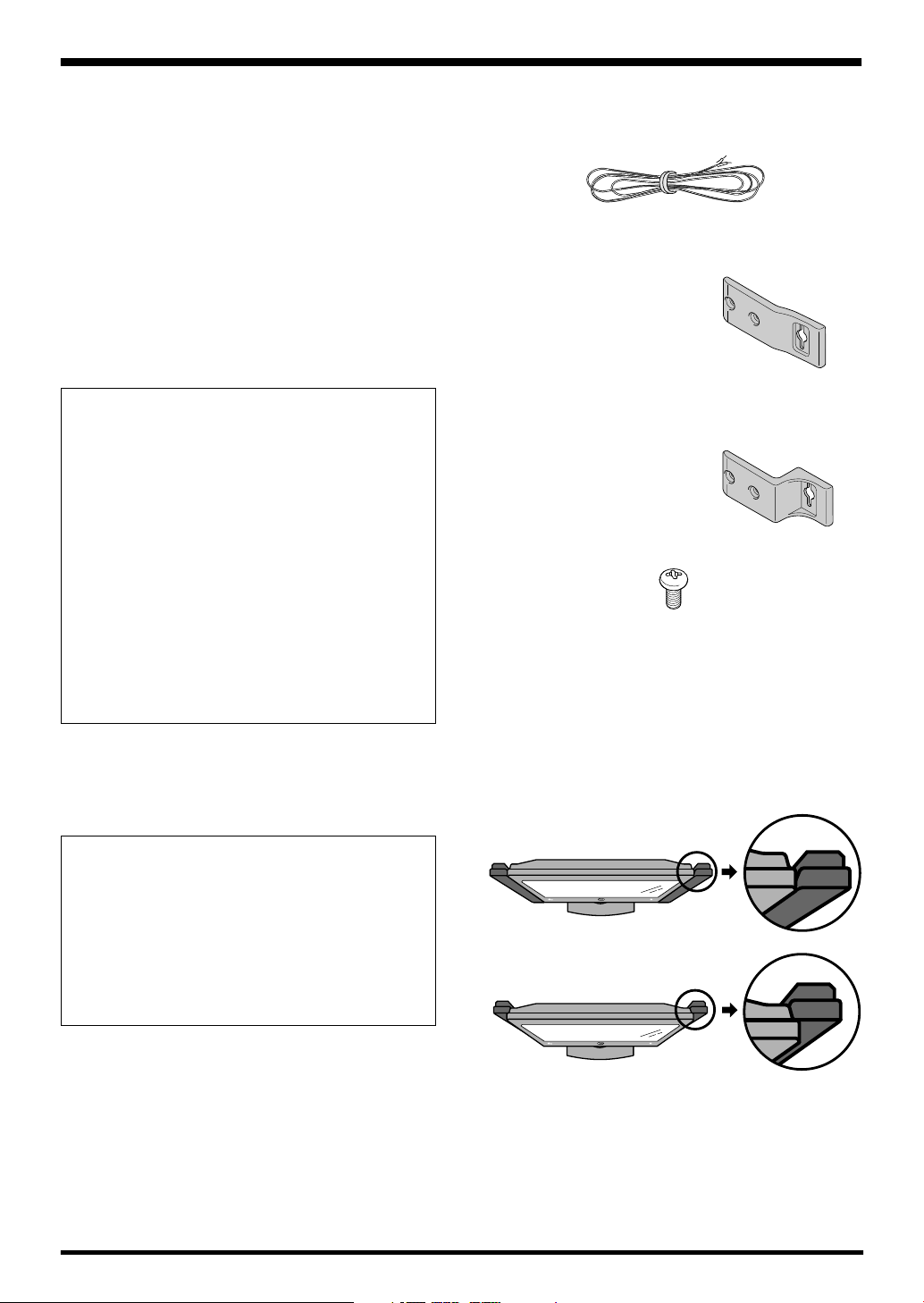

CHECKING THE ACCESSORIES

7 Speaker cable x 2

7 Speaker mounting fittings (Used when installing the

speakers flush with the display)

Holder for flush
mounting x 4

7 Speaker mounting fittings (Used when installing the

speakers set back from the display)

Holder for set back
mounting x 4

7 Speakers mounting screws

x 12

7 Operating Instructions

NOTE:

÷

Always use the accessory mounting fittings for
installation.

÷

When screws other than those enclosed as accessories
are used to install the speakers, the speakers may drop
off or accidents may be caused. Always use the screws
enclosed as accessories.

The customer can select whether to install the speakers flush
with the screen or set back slightly.

÷ Placing a CRT computer screen or CRT monitor near to

the speakers may result in interference or color distortion.
If this happens, distance the monitor from the speakers.

Notes on Installation Work:

This product is marketed assuming that it is installed by
qualified personnel with enough skill and competence.
Always have an installation specialist or your dealer install
and set up the product.
PIONEER cannot assume liabilities for damage caused
by mistake in installation or mounting, misuse,
modification or a natural disaster.

2

Flush

Set back

See the description below for details of the installation.

NOTE:

÷

If you install the speakers flush, you cannot use the
buttons on the right side of the display. Please use the
remote control.

English

INSTALLATION ON THE PLASMA
DISPLAY

CAUTION:

Attach the plasma display to the stand before installing
the speakers. See the Operating Instructions packed to­gether with the stand for how to assemble the stand.

The illustrations show the holder for flush mounting, but
the explanations apply also for set back mounting.

Perform installation according to the following steps 1 to 2.

1 Attach the mounting fittings to the

speakers.

The illustration below shows the right speaker.

1 Align the convex portion of the holder for installing the

speakers on the right and left sides with the concave
portion of the speakers.

2 Fix the two points with screws.
3 Attach holders to the top and bottom of one speaker.

231

2 Hang the speaker on the upper screw.
3 Fix the lower screw temporarily.
4 Adjust the position of the speaker and then fix the upper

and lower screws firmly.

24

3

5 Attach the left speaker following the same procedure as

described above.

English

4 Similarly, attach two holders to

the top and bottom of the other
speaker.

2 Attach the speakers to the display.

The illustration below shows how to attach of the right speaker.

1 Fix the upper screw temporarily in advance to hang the

speaker on the display (In this case, leave a space of about
5 mm between the head of the screw and the display).

The display

5mm

NOTE:

÷

When the display is to be moved after speaker
installation, do not hold the display by the speakers. Hold
the display with one hand on the bottom of the unit and
the other on the handle on the rear. Do not hold the
speakers and raise the display. This may cause the
deformation or damage of products.

3

English

CONNECTION TO A PLASMA DISPLAY

1 Connecting the speaker cables

1 Switch off the power of the plasma display.
2 Connect the input terminals of the speaker system and

the speaker output terminals of the plasma display with
the accessory speaker cable. Make sure the positive (ª)
and negative (·) terminals match when connecting.

1. Push the lever, insert the cable into the hole, and release
the lever.

· terminal (black)

To the· terminal

(Speaker input terminals of the speaker system)

2. For the output terminals on the plasma display, push the
lever, insert the cable into the hole, and release the lever.

ª terminal (red)

Black

ª··ª

RL

Input terminal of speaker

Red

To the ª terminal

Output terminal of plasma
display

÷ After connection to the terminals, pull lightly on the cable

to confirm that the tips of the cable are properly con­nected to the terminals. An imperfect connection can
cause sound interruptions and noise.

÷ When cable cores stick out and ª and · lines are short-

circuited, an excessive load will be applied to the plasma
display and the operation will stop or trouble will be
caused.

÷ When the polarity is reversed for one speaker (left or right)

at the time of connection to the plasma display, the bass
reproduction will be reduced, the sound positioning will
be lost, and a correct stereo effect will not be obtained.

2 How to route cables

Speed clamps are included with the plasma display for
tidying your cables and keeping extra cable length out of the
way.

Wiring clamp

4

Speed clampsSpeaker cable Speaker cable

Use the supplied wiring clamp to hide
the cables from view.

English

• Organize cables together using the

speed clamps provided with the
plasma display.

Insert 1 into an appropriate hole on the rear of the unit, then
snap 2 into the back of 1 to fix the clamp.

1

Speed clamps are designed to be difficult to undo once in
place. Please attach carefully.

To remove speed clamps

Using pliers, twist the clamp 90° and pull it outward.
In some cases the clamp may have deteriorated over time
and may be damaged when removed.

To attach the speed clamps to the main unit

Connect the speed clamps using the 1 hole marked with •
below, depending on the situation.

2

CABINET MAINTENANCE

÷ Use a polishing cloth or dry cloth to wipe off dust and

dirt.

÷ When the cabinet is very dirty, wipe with a soft cloth

moistened with water-diluted cleanser; then wipe again
with a dry cloth. Do not use furniture wax or cleaners.
They may damage the surface of the cabinet.

÷ Never use thinner, benzine, insecticide sprays and other

chemicals on or near the cabinets, since these will cor­rode the surfaces.

÷ When a chemical cloth is used, read the cautions for the

chemical cloth carefully.

SPECIFICATIONS

Cabinet : Bass-reflex type
Used speakers (three-way system) :

Woofer (for low tones) ............................ Oval cone type

Tweeter (for high tones)....................... 2 cm dome type

Super Tweeter (for high tones) ......... 2 cm ceramic type

Nominal impedance ..................................................... 8 Ω

Frequency Range..................................... 60 to 20,000 Hz

Sensitivity ................................ 82 dB/W (at 1 m distance)

Permissible input :

Max. input ............................................................... 13 W

Rated input .............................................................. 4 W

Crossover frequency ................................................ 2 kHz

External Dimensions ....... 108 (W) x 737 (H) x 65 (D) mm

Weight ..................................................................... 1.8 kg

Accessory parts (for 2 speakers)

.............................................................. Speaker cable x 2

........................................................ Screw (M5 x 10) x 12

........................................... Holder for flush mounting x 4

..................................... Holder for set back mounting x 4

................................................ Operating Instructions x 1

English

NOTE:

Specifications and design subject to possible modification
without notice, due to improvements.

Published by Pioneer Corporation.
Copyright © 2003 Pioneer Corporation.
All rights reserved.

5

Français

Merci pour votre achat de cet appareil Pioneer.
Veuillez lire attentivement toutes ces instructions de
fonctionnement avant d’utiliser votre enceinte acoustique
de façon à pouvoir en tirer le meilleur profit. Après lecture
complète du livret d’instructions de fonctionnement, le
ranger dans un endroit sûr afin de pouvoir vous y reporter
facilement en cas de besoin lors de l’utilisation de l’enceinte
acoustique.

ATTENTION

Ce produit a été conçu pour être utilisé avec PRO­1110HD. Ecran plasma Pioneer. Pour plus d’informations
sur la compatibilité, merci de vous renseigner auprès de
votre concessionnaire ou centre de services Pioneer le
plus proche.

AVANT USAGE

÷ L’impédance nominale de cette enceinte acoustique est

de 8 Ω.

÷ Afin d’éviter d’endommager l’enceinte acoustique,

suite à une surcharge à l’entrée, veuillez observer
les précautions suivantes:

÷ Ne pas fournir aux haut-parleurs une alimentation

supérieure à la valeur maximale admise, sinon
l’appareil risque d’être endommagé ou un incendie
pourrait éclater.

÷ En connectant ou en déconnectant les fiches à

plots, s’assurer que l’alimentation de l’amplificateur
est coupée sans faute.

÷ En utilisant un é galisateur graphique pour

accentuer les sons forts dans la plage des hautes
fréquences, ne pas régler l’amplificateur à un
volume excessif.

÷ Ne pas contraindre un amplificateur de faible

puissance à fonctionner à un volume sonore
poussé (la distorsion harmonique de l’amplificateur
sera accrue, ce qui risquerait d’endommager le
haut-parleur).

÷ Manipuler les haut-parleurs avec suffisamment de

soin, car autrement, l’enjoliveur frontal et le coffret
risqueraient d’être endommagés ou hors d’usage en
les soumettant à des chocs externes exagérés.

÷ Si un écran d’ordinateur à écran cathodique (CRT) ou un

moniteur à écran cathodique (CRT) est placé à proximité
des haut-parleurs, il risque de présenter des interférences
ou une dénaturation des couleurs. Dans ce cas, éloigner
le moniteur des haut-parleurs.

V’ERIFICATION DES ACCESSOIRES

7 Câbles de haut-parleur x 2

7 Accessoires de montage pour haut-parleurs (pour

installation des haut-parleurs encastrés dans
l’écran)

Fixation pour
montage encastré x 4

7 Accessoires de montage pour haut-parleurs (pour

installation des haut-parleurs en retrait de l’écran)

Fixation pour
montage en retrait x 4

7 Vis pour montage des haut-parleurs

x 12

7 Mode d’emploi

REMARQUE:

÷

Utilisez toujours les accessoires de montage pour
l’installation.

÷

Si des vis autres que ceux ci-joints sont utilisés pour in­staller les haut-parleurs, ceux-ci peuvent se détacher et
tomber, ou des accidents risquent de se produire. Utilisez
toujours les vis ci-joints comme accessoires.

Le consommateur a la possibilité d’installer les haut-parleurs
soit en les encastrant dans l’écran, soit en les fixant
légèrement en retrait.

Remarques sur l’installation:

Ce produit est vendu en assumant qu’il sera installé par
un personnel suffisamment expérimenté et qualifié. Faites
toujours réaliser le montage et l’installation par un
spécialiste ou par votre revendeur.
PIONEER ne peut être tenu responsable pour tout
dommage causé par une erreur d’installation ou de
montage, une mauvaise utilisation ou un désastre naturel.

6

Montage encastré

Montage en retrait

Se référer à la description ci-dessous pour les détails de
l’installation.

REMARQUE:

÷

Si vous décidez d’installer les haut-parleurs en les
encastrant, vous ne pourrez pas utilisez les boutons sur
le côté droit de l’écran. Utilisez la télécommande.

Français

INSTALLATION SUR L’ECRAN
PLASMA

ATTENTION:

Avant de procéder à l’installation des haut-parleurs, fixez
l’écran plasma sur son socle. Se référer au mode d’emploi
fourni avec le socle pour la procédure d’assemblage.

Les illustrations montrent les fixations pour un montage
encastré, mais les explications sont aussi valables pour
un montage en retrait.

Effectuez l’installation selon les étapes 1 à 2 suivantes.

1 Fixez les accessoires de montage sur

les haut-parleurs.

L’illustration ci-dessous désigne le haut-parleur de droite.

1 Alignez la partie convexe de la fixation pour l’installation

des haut-parleurs sur les côtés droit et gauche avec la
partie concave des haut-parleurs.

2 Fixez ces deux points à l’aide de vis.
3 Fixez les fixations en haut et en bas de l’un des haut-parleurs.

231

2 Accrochez le haut-parleur sur la vis du haut.
3 Fixez la vis du bas en la serrant à mi-chemin.
4 Réglez la position du haut-parleur, puis fixez fermement

les vis du haut et du bas.

24

3

5 Fixez le haut-parleur de gauche selon une procédure

identique à celle décrite précédemment.

Français

4 De façon identique, fixez les

deux fixations en haut et en bas
de l’autre haut-parleur.

2 Fixez les haut-parleurs à l’écran.

L’illustration ci-dessous montre la fixation du haut-parleur de droite.

1 A l’avance, fixez la vis du haut en la serrant à mi-chemin afin

d’accrocher le haut-parleur sur l’écran (dans ce cas, laissez un
espace de 5 mm environ entre la tête de la vis et l’écran).

L’écran

5mm

REMARQUE:

÷

Si l’écran doit être déplacé après l’installation des haut­parleurs, ne le tenez pas par les enceintes. Tenez l’écran
d’une main par le bas, et de l’autre avec la poignée à
l’arrière. Ne pas soulever l’écran en le tenant par les
haut-parleurs. Il pourrait s’ensuivre une déformation ou
un endommagement des produits.

7

Français

BRANCHEMENT A L’ECRAN D’AFFICHAGE AU PLASMA

1 Branchez les câbles de haut-parleur.

1 Coupez l’alimentation de l’écran plasma.
2 Rejoignez les bornes d’entrée du système de haut-

parleurs et les bornes de sortie de l’écran plasma avec
un câble de haut-parleur accessoire. Assurez vous
qu’en étant connectées, les bornes positives ª et
négatives · s’assortissent.

1. Appuyez sur le levier, insérez le câble dans le trou, puis

relâchez le levier.

Borne · (noir)

Vers la borne ·

2. Pour les bornes d’entrée de l’écran plasma, appuyez sur

le levier, insérez le câble dans le trou, puis relâcher le levier.

Borne ª (rouge)

Borne d’entrée du haut­parleur.

Noir

(Bornes d’entrée des haut-parleurs)

ª··ª

RL

Rouge

Vers la borne ª

Bornes d’entrée de
l’écran plasma

÷ Après l’avoir connecté aux bornes, tirez légèrement le

câble vers vous, afin vous assurer que les extrémités sont
correctement branchées aux bornes. Un branchement
incorrect peut être á l’origine de coupures de son ou de
bruits.

÷ Si des brins du noyau de câble dépassent et les lignes ª

et · sont court-circuitées, l’écran plasma sera exposé á
une charge excessive et l’opération s’arrêtera ou sera
dérangée.

÷ Si la polarité est inversée chez un haut-parleur (celui de

gauche ou de droite), au moment de la connection á
l’écran plasma, la reproduction des basses sera altérée,
l’orientation sonore sera disparaîtra et un effet stéréo
correct ne sera pas obtenu.

2 Comment fixer le parcours des câbles

Des serre-câbles sont fournis avec l’écran plasma pour
mettre de l’ordre dans vos câbles et tenir la longueur de
câble supplémentaire non-utilisé à l’écart.

8

Serre-câble rapideCâble de haut-parleur Câble de haut-parleurCollier

Utilisez les colliers fournis pour cacher
les câbles.

Français

• Regroupez les câbles á l’aide des serre-

câbles rapides fournis avec l’écran
plasma.

Introduisez 1 dans le perçage adéquat á l’arrière de l’appareil,
puis fermez le serre-câble en insérant 2 á l’arrière de 1, le
faisant cliquer.

Les serre-câbles sont conçus pour être difficiles á défaire,
une fois fermés. Nous vous prions de les attacher
prudemment.

Pour enlever les serre-câbles.

Á l’aide d’une paire de pinces, tordez le serre-câble á 90° et
tirez le vers l’extérieur. Dans certains cas le serre-câble a pu
se détériorer avec le temps et peut s’endommager lors de
sa suppression.

Fixez les serre-câbles rapides á l’appareil principal.

Connectez les serre-câbles en les insérant dans le trou
désigné par •, comme indiqué ci-dessous, selon la situation.

1

2

ENTRETIEN DU COFFRET

÷ Utiliser un chiffon à polir ou un chiffon sec pour essuyer

la poussière et éliminer les salissures.

÷ Si le coffret est très sale, le frotter avec un chiffon doux

imbibé de liquide à nettoyer dilué d’eau. Ensuite, essuyer
à nouveau avec un chiffon sec. Ne pas utiliser de cire à
meuble ou de produits de nettoyage corrosifs. Ils
risqueraient d’endommager la surface du coffret.

÷ Ne jamais utiliser non plus de diluant, de benzine,

d’insecticides à pulvérisateur et autres produits chimiques
sur le coffret ou à proximité, car ils risquent de corroder
les surfaces.

÷ Si l’on utilise un chiffon chimique, lire et observer

attentivement les précautions à prendre pour son usage
adéquate.

Français

SPECIFICATIONS

Coffret : Type bass-reflex
Haut-parleurs utilisés (Système à trois positions) :

Haut-parleur de graves....................... Type à cône ovale

Haut-parleur d’aigus .....................Type à dôme de 2 cm

Haut-parleur Super Tweeter (pour aigus)

................................................. Type en céramique 2 cm

Impédance nominale ................................................... 8 Ω

Plage de fréquences................................. 60 à 20.000 Hz

Sensibilité ........................... 82 dB/W (à 1 m de distance)

Entrée admissible :

Entrée max. ............................................................ 13 W

Entrée nominale ...................................................... 4 W

Fréquence de recouvrement ................................... 2 kHz

Encombrement ............... 108 (L) x 737 (H) x 65 (P) mmâ

Poids ....................................................................... 1,8 kg

Pièces accessoires (pour 2 haut-parleurs)

................................................... Câbles de haut-parleur x 2

............................................................ Vis (M5 x 10) x 12

.............................. Fixations pour montage encastré x 4

............................. Fixations pour montage en retrait x 4

............................................................. Mode d'emploi x 1

REMARQUE:

Les spécifications et la finition sont susceptibles d’être
modifiées sans préavis en vue de l’amélioration.

Publication de Pioneer Corporation.
© 2003 Pioneer Corporation.
Tous droits de reproduction et de traduction réservés.

9

Deutsch

Wir danken Ihnen dafür, daß Sie sich für ein Produkt von
Pioneer entschieden haben.
Bitte lesen Sie vor der Verwendung Ihrer Lautsprecheranlage
diese Anleitung aufmerksam durch, um die Vorzüge des
Systems optimal ausnützen zu können. Nachdem Sie die
Bedienungsanleitung durchgelesen haben, bewahren Sie
sie sorgfältig auf, um sich im Bedarfsfall jederzeit darauf
beziehen zu können./

VORSICHT

Dieses Produkt ist für den Einsatz mit dem PRO-1110HD
Pioneer Plasmabildschirm konzipiert. Bitte wenden Sie
sich hinsichtlich weiterer Informationen über
Kompatibilitität an Ihren nächsten autorisierten Pioneer
Händler oder Kundendienst.

VOR DER VERWENDUNG

÷ Die Nennimpedanz dieses Lautsprechersystems beträgt

8 Ohm.

÷ Um eine Beschädigung des Lautsprechersystems durch

ein zu starkes Eingangssignal zu vermeiden, müssen
die folgenden Hinweise unbedingt beachtet werden:

÷ Keinesfalls die max. zulässige Belastbarkeit

(Eingangspegel) der Lautsprecher überschreiten.
Anderenfalls können Schäden oder Brandgefahr
resultieren.

÷ Vor dem Anschließen und Abziehen von Stiftsteckern

muß die Stromversorgung zum Verstärker unbedingt
auf OFF gestellt werden.

÷ Wenn ein Graphik-Equalizer verwendet wird, um die

Töne im Hochfrequenzbereich zu verstärken, darf die
Lautstärke des Verstärkers nicht zu hoch eingestellt
werden.

÷ Versuchen Sie nicht, hohe Lautstärken über einen

Lautsprecher mit nicht ausreichender Kapazität
wiederzugeben (dies führt zu einer Verstärkung des
Klirrfaktors; außerdem kann eine Beschädigung der
Lautsprecher die Folge sein).

÷ Die Lautsprecher sind vorsichtig zu behandeln, da

Ziergitter und Gehäuse durch starke Stöße und
Erschütterungen verkratzt bzw. beschädigt werden
können.

÷ Bei unzureichender Entfernung von CRT Computer-

Monitoren oder CRT Monitoren können die
Lautsprecher Bildrauschen oder Farbstörungen
verursachen. In diesem Fall die Entfernung zwischen
Lautsprecher und Bildschirm vergrößern.

ÜBERPRÜFEM DER ZUBEHÖRTEILE

7 Lautsprecherkabel x 2

7 Halterungen zur Befestigung der Lautsprecher

(dienen zur mit dem Bildschirm abschließenden
Befestigung der Lautsprecher)

Halterung für
abschließende
Befestigung x 4

7 Halterungen zur Befestigung der Lautsprecher

(dienen zur hinter den Bildschirm versetzten
Befestigung der Lautsprecher)

Halterungen für
rückversetzte
Befestigung x 4

7 Befestigungsschrauben für die Lautsprecher

x 12

7 Bedienungsanleitung

HINWEIS:

÷

Zur Installation der Lautsprecher stets die als Zubehör
mitgelieferten Befestigungsteile verwenden.

÷

Wenn andere als die mitgelieferten Schrauben zur
Montage der Lautsprecher verwendet werden, können
die Lautsprecher herunterfallen oder es können Unfälle
passieren. Daher stets nur die als Einbausatz
mitgelieferten Schrauben verwenden.

Der Kunde kann wählen, ob die Lautsprecher mit dem
Bildschirm bündig abschließend oder leicht zurückversetzt
installiert werden sollen.

Hinweise zur Installation

Dieses Produkt wird unter der stillschweigenden Vorausset­zung vertrieben, dass es von ausreichend qualifiziertem Perso­nal installiert wird. Lassen Sie es daher vom Fachmann bzw.
Ihrem Händler aufstellen bzw. montieren und einrichten.
PIONEER legt jegliche Haftung für Schäden ab, die durch Feh­ler bei der Installation bzw. Montage oder durch Bedienfehler,
Ver änderungen oder höhere Gewalt entstehen.

10

Abschließend

Zurückversetzt

Beziehen Sie sich hinsichtlich weiterer Einzelheiten der
Installation auf die entsprechenden Erläuterungen.

HINWEIS:

÷

Wenn Sie die Lautsprecher abschließend installieren,
können Sie die Tasten rechts am Bildschirm nicht nutzen.
Verwenden Sie in diesem Fall bitte die Fernsteuerung.

Deutsch

INSTALLATION AM
PLASMABILDSCHIRM

VORSICHT:

Montieren Sie den Plasmabildschirm vor Installation der
Lautsprecher auf dem Ständer. Beziehen Sie sich
hinsichtlich der Montage des Ständers auf die
mitgelieferte Gebrauchsanleitung.

Die Abbildungen zeigen die Halterungen für eine
abschließende Montage, aber die Erklärungen gelten
auch für die Halterungen zur zurückversetzten Montage.

Führen Sie die Installation entsprechend der folgenden Schritte

1 und 2 durch.

1 Befestigen Sie die Aufhängungen an

den Lautsprechern.

Die nachstehenden Abbildungen zeigen den rechten Lautsprecher.
1 Richten Sie den konvexen Abschnitt der Aufhängungen zur

Installation der Lautsprecher an den Seiten links und rechts
auf die konkaven Abschnitte an den Lautsprechern aus.

2 Befestigen Sie die beiden Punkte mit Schrauben.
3 Befestigen Sie die Halterungen auf der Ober- und

Unterseite der Lautsprecher.

231

2 Den Lautsprecher an der oberen Schraube aufhängen.
3 Die untere Schraube vorübergehend festziehen.
4 Die Stellung der Lautsprecher einstellen und dann die

oberen und unteren Schrauben fest anziehen.

24

3

5 Den linken Lautsprecher entsprechend der obigen

Ausführungen auf die gleiche Weise anbringen.

Deutsch

4 Befestigen Sie die Aufhängungen

für den anderen Lautsprecher auf
die gleiche Weise.

2

Bringen Sie die Lautsprecher am Bildschirm an.

Die folgende Abbildung zeigt, wie der rechte Lautsprecher
angebracht wird.
1 Befestigen Sie die obere Schraube im Voraus

vorübergehend, um den Lautsprecher am Bildschirm
aufhängen zu können (Lassen sie in diesem Fall einen
Abstand von etwa 5 mm zwischen dem Kopf der
Schraube und dem Bildschirm frei).

Bildschirm

5mm

HINWEIS:

÷

Wenn der Bildschirm nach Installation der Lautsprecher
umgestellt werden soll, halten Sie diesen nicht an den
Lautsprechern. Fassen Sie mit der einen Hand unter den
Boden des Bildschirms und halten diesen mit der anderen
Hand an dem Griff auf der Rückseite. Den Bildschirm
nicht an den Lautsprechern hochheben. Dies könnte zu
einer Verformung oder Beschädigung des Produktes
führen.

11

Deutsch

ANSCHLUSS AN PLASMA-DISPLAY

1 Anschließen der Lautsprecher-Kabel

1 Den Plasma-Bildschirm ausschalten.

2 Die Ein- und Ausgangsklemmen des

Lautsprechersystems über das zum Zubehör
gehörende Lautsprecherkabel mit dem Plasma­Bildschirm verbinden. Auf den richtigen Anschluss von
Plusklemme ª und Minusklemme · achten.

1. Den Hebel nach unten drücken, das Kabel in die Öffnung
einführen und dann den Hebel wieder loslassen.

·-Klemme (schwarz)

Schwarz

Zur ·-Klemme

(Eingangsbuchsen des Lautsprechersystems)

2. Drücken Sie die Klemmen der Ausgangsbuchsen am
Plasmabildschirm herunter, stecken die Kabel in die
betreffenden Löcher und lassen die Klemmen dann wieder
los.

ª-Klemme (rot)

ª··ª

RL

Eingangsklemmen des
Lautsprechers

Rot

Zur ª-Klemme

Ausgangsbuchsen des
Plasmabildschirms

÷ Nach dem Anschluss an die Klemmen leicht am Kabel

ziehen, um zu sichern, dass die Enden des Kabels richtig
an den Klemmen angeschlossen sind. Ein Wackelkontakt
kann Tonaussetzer und Störgeräusche verursachen.

÷ Wenn Kabeldrähte vorstehen und dadurch ª- und ·-

Leitungen kurzgeschlossen werden, werden am Plasma­Bildschirm extrem hohe Spannungen verursacht, so dass
er ausfällt oder Störungen bewirkt werden.

÷ Wenn die Polarität für einen Lautsprecher (links oder

rechts) beim Anschluss an den Plasma-Bildschirm
umgekehrt ist, wird die Bass-Wiedergabe vermindert,
die 0richtige Klangeinstellung geht verloren und ein
korrekter Stereo-Effekt wird nicht erreicht.

2 Verlegung der Kabel

Der Plasmabildschirm wird mit Schnellklemmen geliefert,
um die Kabel zu bündeln und zu verhindern, dass zu lange
Kabel stören.

12

Schnellverschluss-HaltebänderLautsprecherkabel LautsprecherkabelKabelklemme

Verwenden Sie die mitgelieferten
Kabelklemmen, um die Kabel unaufällig
unterzubringen.

•

Geordnete Verlegung der Kabel mit Hilfe
der mitgelieferten Schnellverschluss­Haltebänder

Den Stift 1 in die dafür vorgesehene Öffnung an der
Rückseite des Geräts stecken und anschließend Teil 2 in
die Rückseite von 1 drücken, um die Halterung zu
befestigen.

1

Die Haltebänder sind so gestaltet, dass sie nach dem Fixieren
nur schwer gelöst werden können. Haltebänder daher
vorsichtig fixieren.

Entfernen der Schnellverschluss-Haltebänder

Verschluss mit einer Zange um 90° drehen und dann nach
außen ziehen. In einigen Fällen kann der Verschluss mit der
Zeit qualitätsgemindert und daraufhin beim Öffnen
beschädigt werden.

Befestigung der Schnellverschluss-Haltebänder
am Hauptgerät

Die Schnellklemmen je nach Situation über das unten mit •
gekennzeichnete Loch 1 anschließen.

2

Deutsch

PFLEGE DES GEHÄUSES

÷ Zum Abwischen von Staub und Verschmutzung kann ein

Poliertuch oder ein trockener Lappen verwendet werden.

÷ Wenn das Gehäuse stark verschmutzt ist, kann es mit

einem weichen, mit verdünntem Haushaltsreiniger
angefeuchteten Lappen gesäubert und dann mit einem
trockenen Lappen abgewischt werden. Keine
Möbelpolitur oder Reinigungsmittel verwenden, da diese
Mittel die Oberfläche des Gehäuses beschädigen können.

÷ Niemals Verdünner, Benzol, Insektensprays oder andere

Chemikalien am oder in der Nähe des Gehäuses
verwenden, da hierdurch die Oberfläche beschädigt wird.

÷ Vor der Verwendung eines chemischen Reinigungstuchs

unbedingt die Vorsichtshinweise sorgfältig durchlesen.

TECHNISCHE DATEN

Gehäuse : Bassreflextyp
Verwendete Lautsprecher (Dreiwegsystem) :

Woofer (für tiefe Töne)

............................................... Ovaler Konuslautsprecher

Hochtöner (für hohe Frequenzen)

................................................. 2-cm-Kuppellautsprecher

Superhochtöner (für hohe Töne) ...

Nennimpedanz ........................................................ 8 Ohm

Frequenzbereich .................................... 60 bis 20,000 Hz

Empfindlichkeit ...................... 82 dB/W (bei 1 m Abstand)

Zulässige Eingangswerte :

Maximaler Eingangswert ....................................... 13 W

Nenn-Eingangswert ................................................. 4 W

Übergangsfrequenz ................................................. 2 kHz

Äußere Abmessungen ...... 108 (B) x 737 (H) x 65 (T) mm

Gewicht ................................................................... 1,8 kg

Zubehörteile (für 2 Lautsprecher)

..................................................... Lautsprecherkabel x 2

................................................. Schraube (M5 x 10) x 12

................ Halterung für abschließende Befestigung x 4

.............. Halterungen für rückversetzte Befestigung x 4

................................................. Bedienungsanleitung x 1

2 cm Keramische Art

Deutsch

HINWEIS:

Die technischen Daten und das Design können aus Gründen
der Weiterentwicklung jederzeit ohne vorherige
Ankündigung geändert werden.

Veröffentlicht von Pioneer Corporation.
Urheberrechtlich geschützt © 2003 Pioneer Corporation.
Alle Rechte vorbehalten.

13

Italiano

Grazie per avere acquistato questo prodotto Pioneer.
Si prega di leggere completamente queste istruzioni per
l’uso prima di utilizzare il sistema di altoparlanti per avvalersi
al massimo delle sue prestazioni. Terminata la lettura delle
istruzioni per l’uso, conservarle in un luogo sicuro. Sapendo
dove sono sarà possibile consultarle in caso di problemi
durante l’uso del sistema di altoparlanti./

ATTENZIONE

Questo prodotto va utilizzato con il display al plasma
Pioneer modello PRO-1110HD. Per ulteriori informazioni
sulla propria compatibilità, si prega di consultare un
rivenditore autorizzato oppure un centro di assistenza
Pioneer.

PRIMA DELL’USO

÷ L’impedenza nominale di questo sistema di altoparlanti è

8 ohm.

÷ Per evitare danni al sistema di altoparlanti dovuti a

un sovraccarico d’ingresso, si prega di osservare le
seguenti precauzioni:

÷ Fornire al circuito degli altoparlanti un'alimentazione

che non superi il livello massimo d'ingresso
consentito. In caso contrario, sussiste il pericolo di
danni e di un eventuale incendio.

÷ Nel collegare e scollegare gli spinotti, assicurarsi che

l’alimentazione elettrica dell’amplificatore sia spenta
(OFF).

÷ Se si utilizza un equalizzatore grafico per enfatizzare

i suoni alti della gamma di frequenze alte, non
aumentare troppo il volume dell’amplificatore.

÷ Non forzare un amplificatore dotato di bassi a

produrre volumi di suono alti (la distorsione armonica
dell’amplificatore potrebbe aumentare, e gli
altoparlanti potrebbero danneggiarsi).

÷ Si prega di maneggiare con cura gli altoparlanti; la griglia

di schermo e la cassa esterna possono danneggiarsi o
rompersi se sottoposte a colpi esterni molto forti.

÷ Sistemando il video di un computer a tubo catodico (CRT)

o un monitor a tubo catodico (CRT) vicino agli altoparlanti
è possibile che si verifichino delle interferenze o delle
alterazioni di colore. Se ciò si dovesse verificare,
distanziare il monitor dagli altoparlanti.

CONTROLLO DEGLI ACCESSORI
IN DOTAZIONE

7 Cavo altoparlanti x 2

7 Accessori per il montaggio degli altoparlanti

(utilizzati in caso di installazione degli altoparlanti in
posizione allineata al display)

Supporti per l’installazione a
in posizione allineata x 4

7 Accessori per il montaggio degli altoparlanti

(utilizzati in caso di installazione degli altoparlanti in
posizione arretrata rispetto al display)

Supporti per l’installazione in
posizione arretrata x 4

7 Viti di montaggio degli altoparlanti

x 12

7 Istruzioniperl’uso

NOTA:

÷

Per l’installazione, utilizzare sempre gli accessori per il
montaggio in dotazione.

÷

Se si usano viti diverse da quelle fornite per installare gli
altoparlanti, questi possono cadere o essere cause
d’infurtunio. Usare sempre le viti fornite in dotazione.

L’utilizzatore può stabilire se installare gli altoparlanti in
posizione allineata oppure lievemente arretrata rispetto allo
schermo.

Note relative all'installazione:

Si presuppone che questo prodotto venga installato da
personale qualificato in possesso della necessaria
abilità e competenza tecnica. Si consiglia di rivolgersi ad
uno specialista del settore o al proprio concessionario
per l'installazione e la regolazione del prodotto.
PIONEER non si assume alcuna responsabilità per
eventuali danni provocati da un'installazione o da un
montaggio eseguiti in modo errato, dall'uso improprio,
dalla modificazione dello stesso o da calamità naturali.

14

Allineata

Arretrata

Per istruzioni dettagliate in merito all’installazione, si prega
di vedere la descrizione che segue.

NOTA:

÷

In caso di installazione degli altoparlanti in posizione
allineata, non è possibile utilizzare i tasti situati sul lato
destro del display. In tal caso si prega pertanto di fare
utilizzo del telecomando.

Italiano

INSTALLAZIONE SUL DISPLAY
AL PLASMA

ATTENZIONE:

Prima di installare gli altoparlanti, provvedere a fissare il
display al plasma al proprio supporto. Per informazioni su
questo tipo di assemblaggio, si prega di vedere le istruzioni
fornite con il supporto stesso.

Le illustrazioni che seguono mostrano la supporti per
l’installazione in posizione allineata; le stesse spiegazioni
valgono tuttavia anche nel caso dell’installazione in
posizione arretrata.

Eseguire l’installazione osservando i passi 1 e 2 di seguito
illustrati.

1 Fissaggio degli accessori di montaggio

agli altoparlanti.

L’illustrazione qui sotto mostra l’altoparlante destro.
1 Allineare il lato convesso del supporto per l’installazione

degli altoparlanti destro e sinistro al lato concavo degli
altoparlanti stessi.

2 Serrare questi due punti con le viti.
3 Fissare i supporti sui lati superiore e inferiore di un altoparlante.

231

2 Appendere l’altoparlante alla vite superiore.
3 Fissare provvisoriamente la vite inferiore.
4 Regolare la posizione dell’altoparlante e quindi fissare

saldamente la vite superiore e quella inferiore.

24

3

5 Installare l’altoparlante sinistro osservando la stessa

procedura sopra descritta.

4 Analogamente, fissare gli altri

supporti sui lati superiore e
inferiore del secondo altoparlante.

2 Fissaggio degli altoparlanti al display.

L’illustrazione qui sotto mostra l’installazione dell’altoparlante destro.
1 Fissare innanzi tutto la vite superiore in modo da installare

provvisoriamente l’altoparlante al display (lasciando
tuttavia uno spazio di circa 5 mm tra la testa della vite
stessa ed il display).

Display

5mm

NOTA:

÷

In caso di spostamento del display successivamente
all’installazione degli altoparlanti, si raccomanda di non
afferrarlo per gli altoparlanti stessi. Esso deve essere
infatti sorretto dal di sotto con una mano mentre con
l’altra si afferra la maniglia posteriore. Non sollevare il
display afferrandolo per gli altoparlanti, poiché in caso
contrario questi si potrebbero deformare o danneggiare.

Italiano

15

Italiano

COLLEGAMENTO AD UN DISPLAY AL PLASMA

1 Collegare i cavi dell’altoparlante

1 Disinserire l’alimentazione del display al plasma.
2 Collegare i terminali di ingresso degli altoparlanti del dis-

play al plasma mediante l’apposito cavo fornito con gli
accessori. La polaritá dei terminali d’ingresso e piú ª nel
caso del terminale rosso e meno · nel caso del terminale
nero.

1. Spingere la leva, inserire il cavo all’interno del foro e
rilasciare la leva.

Terminale · (nero)

Nero

Al terminale ·

(Terminali di ingresso del sistema di altoparlanti)

2. Per il collegamento dei terminali di uscita del display al
plasma, premere la linguetta, inserire il cavo nel foro e
quindi rilasciarla.

Terminale ª (rosso)

ª··ª

RL

Terminale d’entrata dell’
altoparlante

Rosso

Al terminale ª

Terminale di uscita
del display al plasma

÷ Dopo il collegamento ai terminali, tirare leggermente il

cavo per assicurarsi che le estremitá del cavo siano
collegate bene ai terminali. Un collegamento difettoso
sarebbe causa di interruzioni del suono e rumori.

÷ Se l’anima dei cavi fuoriesce e le linee ª e · subiscono

un cortocircuito, il display al plasma si trova a dover
sopportare un carico eccessivo, con conseguente
interruzione del funzionamento e insorgenza di eventuali
problemi.

÷ Se si inverte la polaritá di uno degli altoparlanti (ndi destra

o di sinistra) al momento del collegamento con il display
al plasma, la riproduzione dei toni bassi risulterá ridotta, il
corretto posizionamento del suono andrá perso e non si
otterrá il corretto effetto stereofonico.

2 Posa dei cavi

Il display al plasma ha in dotazione fascette fermacavo ad
uso rapido per mantenere uniti i cavi in modo che la loro
lunghezza residua non risulti d’ingombro.

16

FermacavoCavo del altoparlante Cavo del altoparlanteFascette per cavi

Per celare i cavi dalla vista, fare utilizzo
della fascetta fermacavo fornita in
dotazione.

Italiano

• Organizzare i cavi insieme, usando le

fascette inclusi con il display a plasma.

Inserire 1 nel foro adatto sul retro dell’unitá e quindi far
scattare 2 nel retro di 1 per fissare la fascetta.

1

Il fermacavo ad uso rapido sono progettati in modo da essere
difficili da aprire una volta in posizione. Fare attenzione prima
di chiuderli.

Rimozione dei fermacavo ad uso rapido

Usando delle pinze, girare di 90° il fermacavo e tirarlo. In
alcuni casi esso si puó spezzare e deve essere sostituito.

Applicare il fermacavo ad uso rapido all’unitá
principale

Collegare i fermacavo ad uso rapido, attraverso il foro
indicato con • nell’illustrazione che segue, in modo adatto
alla situazione.

2

MANUTENZIONE DELLA CASSA
ESTERNA

÷ Per togliere sporco e polvere utilizzare un panno per

lucidare o un normale panno asciutto.

÷ Se la cassa esterna è molto sporca, pulirla con un panno

morbido bagnato con acqua e detergente, quindi passare
di nuovo un panno asciutto. Non utilizzare cera per mobili
o detersivi. Potrebbero danneggiare la superficie della
cassa esterna.

÷ Di certo non usare diluenti, benzina, insetticidi spray e

altri prodotti chimici sulla cassa esterna o nelle vicinanze,
sono corrosivi.

÷ Se si usano panni chimici, leggere attentamente le

avvertenze per il loro uso.

DATI TECNICI

Cassa esterna : Tipo Bass-reflex
Altoparlanti utilizzati (sistema a tre vie) :

Altoparlante per toni bassi ......................... A cono ovale

Altoparlante per toni alti .......................... A cupola, 2 cm

Super tweeter (per toni acuti)

.......................................... da 2 cm, del tipo di ceramica

Impedenza nominale ................................................... 8 Ω

Gamma di frequenze .......................... Da 60 a 20.000 Hz

Sensibilità ............................. 82 dB/W (a 1 m di distanza)

Ingresso tollerabile :

Ingresso massimo .................................................. 13 W

Ingresso nominale .................................................... 4 W

Frequenza di transizione ........................................... 2 kHz

Dimensioni Esterne ............108 (L) x 737 (A) x 65 (P) mm

Peso ......................................................................... 1,8 Kg

Parti accessorie (per 2 altoparlanti) ...................................

........................................................ Cavo altoparlanti x 2

........................................................... Vite (M5 x 10) x12

... Supporti per l’installazione a in posizione allineata x 4

..... Supporti per l’installazione in posizione arretrata x 4

....................................................... Istruzioniperl’uso x 1

Italiano

NOTA:

I dati tecnici e il design sono soggetti a variazioni senza
preavviso, per il miglioramento del prodotto.

Pubblicato da Pioneer Corporation.
Copyright © 2003 Pioneer Corporation.
Tutti i diritti riservati.

17

Nederlands

Dank u voor de aanschaf van dit Pioneer product.
Lees alvorens het luidsprekersysteem in gebruik te nemen
eerst deze gebruiksaanwijzing door zodat u volledig op de
hoogte bent van de bediening en werking. Bewaar de
gebruiksaanwijzing op een veilige plaats voor het geval u
later nog het een en ander wilt nalezen bijvoorbeeld na een
verhuizing of dergelijk.

LET OP

Dit product is ontworpen voor gebruik met het Pioneer
plasmabeeldscherm PRO-1110HD. Neem voor meer
informatie over compatibiliteit contact op met uw
dichtstbijzijnde erkende Pioneer-dealer of servicecentrum.

ALVORENS GEBRUIK

÷ De nominale impedantie van dit luidsprekersysteem is 8 Ohm.

÷ Voorkom beschadiging van het luidsprekersysteem

door overbelasting en let derhalve op de volgende
punten:

÷ De stroomtoevoer naar het luidsprekersysteem mag

de maximaal toelaatbare ingangsstroom niet
overschrijden. Dit kan schade of brandgevaar
veroorzaken.

÷ Zorg dat de spanning van de versterker is

uitgeschakeld alvorens de kabels van het
luidsprekersysteem aan te sluiten of te ontkoppelen.

÷ Bij gebruik van een grafische equalizer voor het

versterken van de tonen van het hoge
frequentiebereik, mag het volume van de versterker
niet te hoog zijn ingesteld.

÷ Probeer niet met een laag-vermogen versterker

geluid met een overmatig hoog volume weer te
geven (de harmonische vervorming van de
versterker zal anders verhogen en u zou het
luidsprekersysteem kunnen beschadigen.)

÷ Wees uitermate voorzichtig met de luidsprekers. Het

rooster en de behuizing zouden kunnen worden
beschadigd wanneer het luidsprekersysteem aan
schokken of stoten onderhevig wordt gesteld.

÷ Wanneer u een CRT computerbeeldscherm of CRT-

scherm dicht bij de luidsprekers plaatst, kan dit
beeldstoringen of kleurvervorming veroorzaken. Plaats in
dat geval het scherm op een grotere afstand van de
luidsprekers.

CONTROLEREN VAN DE
ACCESSOIRES

7 Luidsprekerkabel x 2

7 Luidsprekermontagebeugels (gebruikt voor vlakke

montage van de luidsprekers ten opzichte van het
beeldscherm)

Houder voor
vlakke montage x 4

7 Luidsprekermontagebeugels (gebruikt voor

verzonken montage van de luidsprekers ten
opzichte van het beeldscherm)

Houder voor
verzonken montage x 4

7 Montageschroeven luidsprekers

x 12

7 Gebruiksaanwijzing

OPMERKING:

÷

Gebruik voor de installatie altijd de bijgeleverde
montagebeugels.

÷

Indien voor het monteren van de luidsprekers andere dan
de bijgeleverde schroeven worden gebruikt, kunnen de
luidsprekers loslaten en ongevallen veroorzaken. Gebruik
daarom altijd de bijgeleverde schroeven.

De klant kan kiezen of hij de luidspreker vlak of lichtjes
verzonken ten opzichte van het beeldscherm monteert.

Opmerkingen betreffende de
installatie:

Er wordt van uitgegaan dat dit product wordt geïnstal­leerd door bekwame personen met voldoende kennis
van zaken. Laat het product altijd installeren en instellen
door een specialist of door uw dealer.
PIONEER kan niet aansprakelijk worden gesteld voor
schade die het gevolg is van een verkeerde installatie of
montage, verkeerd gebruik, wijziging of natuurrampen.

18

Vlak

Verzonken

Zie de beschrijving hieronder voor meer informatie over de
montage.

OPMERKING:

÷

Als u de luidsprekers vlak monteert, kunt u de toetsen
op de rechterkant van het beeldscherm niet gebruiken.
Gebruik in plaats daarvan de afstandsbediening.

Nederlands

MONTAGE TEGEN HET
PLASMABEELDSCHERM

LET OP:

Bevestig het plasmabeeldscherm aan de voet vóór u de
luidsprekers monteert. Zie de gebruiksaanwijzing van de
voet voor informatie over de montage van de voet.

De afbeeldingen tonen de houder voor vlakke montage,
maar de uitleg geldt eveneens voor verzonken montage.

Voer de montage uit volgens de onderstaande stappen 1 en 2.

1 Bevestig de montagebeugels aan de

luidsprekers.

In de afbeelding hieronder ziet u de rechterluidspreker.
1 Lijn het holle deel van de houder voor montage van de

luidsprekers aan de rechter- en linkerkant op met het bolle
deel van de luidsprekers.

2 Bevestig de twee punten met schroeven.
3 Bevestig de beugels aan de boven- en onderkant van een

luidspreker.

231

2 Hang de luidspreker aan de bovenste schroef.
3 Bevestig de onderste schroef voorlopig.
4 Zet de luidspreker in de juiste positie en draai vervolgens

de bovenste en onderste schroeven stevig vast.

24

3

5 Bevestig de linkerluidspreker ook op de hiervoor

beschreven manier.

4 Bevestig op dezelfde manier twee

houders op de boven- en onderkant
van de andere luidspreker.

2

Bevestig de luidsprekers aan het scherm.

In de afbeelding hieronder ziet u de bevestiging van de
rechterluidspreker.
1 Schroef de bovenste schroef voorlopig vast tot u de luidspreker

aan het scherm hangt (Laat in dit geval ongeveer 5 mm tussen
de kop van de schroef en het scherm).

Scherm

5mm

OPMERKING:

÷

Wanneer u het beeldscherm moet verplaatsen na het
monteren van de luidsprekers, mag u het scherm niet
bij de luidsprekers vastnemen. Neem het scherm met
één hand bij de onderkant vast en neem met de andere
hand het handvat aan de achterkant vast. Til het
beeldscherm niet aan de luidsprekers op. Dit kan
vervorming of beschadiging van producten veroorzaken.

Nederlands

19

Nederlands

AANSLUITING OP EEN PLASMADISPLAY

1 Aansluiten van de luidsprekerkabels

1 Schakel de voedingsspanning van het

plasmabeeldscherm uit.

2 Verbind de ingangen van de luidsprekers met de

uitgangen van het plasmabeeldscherm met behulp van
de bijgeleverde luidsprekerkabels. Zorg ervoor dat
daarbij de positieve ª en negatieve · aansluitingen
overeenstemmen.

1. Druk de klembeugel in, steek de kabel in het gat en laat
de klembeugel los.

Aansluiting · (zwart)

Zwart

Naar de · aansluiting

(Luidsprekeringangen van het luidsprekersysteem)

2.

Voor de uitgangsaansluitpunten op het plasmabeeldscherm,
duw op de klem, steek de kabel in de opening, en laat de
klem los.

Aansluiting ª (rood)

Ingang van de luidspreker.

Rood

Naar de ª aansluiting

ª··ª

Uitgang van
plasmabeeldscherm

RL

÷ Na het maken van de aansluiten trekt u voorzichtig aan

de kabels om te controleren of de uiteinden ervan goed
vast zitten. Een slechte verbinding kan storing en ruis
veroorzaken.

÷ Indien de kabeluiteinden uitsteken en de aansluitingen

ª en · worden kortgesloten, raakt het

plasmabeeldscherm overbelast en zal het niet meer
werken. Hierdoor kan schade ontstaan.

÷ Bij verwisselen van de aansluitingen van één van de

luidsprekers (links of rechts) op het plasmabeeldscherm
zullen de basweergave en de ruimtelijkheid van het geluid
afnemen en zal er geen juist stereoeffect optreden.

2 Leiden van de bedrading

Bij het plasmabeeldscherm worden snelklemmen geleverd
waarmee u de kabels netjes kunt leiden en overbodige
kabellengten kunt bundelen.

20

SnelklemmenLuidsprekerkabel LuidsprekerkabelBedradingsklem

Gebruik de bijgeleverde draadklem om
de kabels aan het zicht te onttrekken.

Nederlands

• Bevestig de kabels in bundels met behulp

van de bij het plasmabeeldscherm
geleverde snelklemmen.

Steek 1 in een passend gat aan de achterzijde van het
apparaat en steek vervolgens 2 in de achterzijde van 1 om
de klem vast te zetten.

1

De snelklemmen zijn zo gemaakt dat zij moeilijk zijn los te
nemen. Ga daarom met overleg te werk bij het aanbrengen.

Verwijderen van snelklemmen

Draai met behulp van een tang de kop van de snelklem 90°
en trek de kop naar buiten. In sommige gevallen kan de
snelklem zo zijn verouderd dat deze bij verwijdering
beschadigd raakt.

Bevestigen van de snelklemmen aan het apparaat.

Bevestig de snelklemmen in het hieronder met • aangegeven

gat, afhankelijk van de omstandigheden.

2

ONDERHOUD VAN DE BEHUIZING

÷ Veeg stof en vuil met een poetsdoek of droge, schone

doek van de behuizing.

÷ Bevochtig een zachte doek in een oplossing van water

en een neutraal reinigingsmiddel en wring de doek goed
uit voor het verwijderen van hardnekkige vlekken. Veeg
na met een droge doek. Gebruik geen meubelwas of
andere reinigingsmiddelen daar deze de behuizing aan
kunnen tasten.

÷ Gebruik beslist geen thinner, benzine, insectensprays en

andere chemische middelen op of in de buurt van de
behuizing daar dit soort middelen de behuizing aantast.

÷ Bij gebruik van een chemische doek moet u alvorens

gebruik de aanwijzingen goed lezen en controleren of
dezedoek voor dit systeem geschikt is.

TECHNISCHE GEGEVENS

Behuizing : Type Bass-reflex
Luidsprekers (driewegsysteem) :

Woofer (voor lage tonen) ........ Ovaal, hoornvormig type

Tweeter (voor hoge tonen) ...... 2 cm koepelvormig type

Supertweeter

Nominale impedantie ............................................ 8 Ohm

Frequentiebereik ................................... 60 t/m 20.000 Hz

Gevoeligheid ...................... 82 dB/W (op 1 meter afstand)

Toelaatbare invoer :

Maximaal ingangsvermogen .................................. 13 W

Nominaal ingangsvermogen. ................................... 4 W

Crossover-frequentie ................................................ 2 kHz

Externe afmetingen ........... 108 (B) x 737 (H) x 65 (D) mm

Gewicht ................................................................... 1,8 kg

Bijgeleverde onderdelen (voor 2 luidsprekers)

....................................................... Luidsprekerkabel x 2

............................................... Schroeven (M5 x 10) x 12

.................................... Houder voor vlakke montage x 4

.............................. Houder voor verzonken montage x 4

.................................................... Gebruiksaanwijzing x 1

(voor hoge tonen) ... 2 cm ceramisch type

OPMERKING:

Technische gegevens en ontwerp zijn ter productverbetering
zonder voorafgaande kennisgeving wijzigbaar.

Uitgegeven door Pioneer Corporation.
Copyright © 2003 Pioneer Corporation.
Alle rechten voorbehouden.

21

Nederlands

Español

Muchas gracias por comprar este producto Pioneer.
Lea completamente estas instrucciones de operación antes
de usar su sistema de altavoces de modo que sepa cómo
obtener el máximo rendimiento. Luego de haber finalizado
la lectura del manual de instrucciones de operación,
guárdelo en un lugar seguro. De esta manera podrá saber
dónde está, en caso de que desee referirse al mismo si
algo no está claro mientras el sistema de altavoces se está
usando.

PRECAUCION

Este producto está diseñado para su uso con la pantalla
de plasma PRO-1110HD de Pioneer. Para mayor
información acerca de su compatibilidad, consulte con
el distribuidor autorizado o centro de servicio Pioneer
más cercano.

ANTES DE USAR

÷ La impedancia nominal del sistema de altavoces es 8

ohmios.

÷ Para evitar daños al sistema de altavoces de una

sobrecarga de entrada, tenga en cuenta las
precauciones siguientes:

÷ No suministre alimentación al sistema de altavoces

excediendo de la máxima entrada permisible. Esto
podría dar lugar a daños en el sistema o riesgo de
incendio.

÷ Cuando conecte o desconecte los enchufes de

clavija, cerciórese de que la alimentación del
amplificador se encuentra desactivada (OFF).

÷ Cuando se usa un ecualizador gráfico para enfatizar

los sonidos de una gama de frecuencia alta, no utilice
un volumen excesivo del amplificador.

÷ No fuerce un amplificador de baja potencia para

producir un volumen sonoro de sonido (la distorsión
armónica del amplificador aumentará, y podría dañar
los altavoces).

÷ Manipule los altavoces con mucho cuidado, ya que

la red de rejilla y el gabinete pueden dañarse o
romperse cuando se encuentran sujetos a fuertes
impactos externos.

CONPROBACIÓN DE LOS
ACCESORIOS

7 Cable de altavoz x 2

7 Accesorios de montaje de altavoces (se utilizan

cuando los altavoces se instalan al ras con la
pantalla)

Soporte para
montaje al ras x 4

7 Accesorios de montaje de altavoces (se utilizan

cuando los altavoces se instalan ligeramente hacia
atrás de la pantalla)

Soporte para
montaje hacia atrás x 4

7 Tornillos de montaje de altavoces

x 12

7 Manual de instrucciones

NOTA:

÷

Para la instalación, utilice siempre los dispositivos de
montaje adjuntos.

÷

Si para la instalación de los altavoces se emplean tornil­los distintos a los incluidos en los accesorios, los altavoces
se podrían desprender o provocar algún accidente. Utilice
siempre los tornillos suministrados en los accesorios.

÷ Si coloca una pantalla de ordenador de tubo catódicos

(CRT) o un monitor de tubo catódicos (CRT) cerca de los
altavoces, podrían producirse interferencias o distorsiones
del color. Si se produjera esta circunstancia, aleje el moni­tor de los altavoces.

Notas sobre la instalación:

Este producto se comercializa asumiendo que lo instala
personal cualificado con el suficiente nivel de
conocimientos técnicos para ello. Deje que la instalación y
configuración la realice un especialista o el distribuidor.
PIONEER no puede asumir las responsabilidades por daños
causados por una instalación o montaje inadecuados, un
mal uso, modificación o desastre natural.

22

El cliente puede seleccionar si desea instalar los altavoces al
ras con la pantalla o ligeramente hacia atrás.

Al ras

Ligeramente hacia atrás

Vea la siguiente descripción para los detalles de la instalación.

NOTA:

÷

Si instala los altavoces al ras, no es posible utilizar los
botones del lado derecho de la pantalla. Por lo tanto,
utilice la unidad de control remoto.

Español

INSTALACIÓN EN LA PANTALLA
DE PLASMA

PRECAUCIÓN:

Antes de acoplar los altavoces, instale la pantalla de
plasma sobre su pedestal. Vea las Instrucciones de
Operación incluidas en el embalaje del pedestal para la
manera de ensamblar el pedestal.

Las ilustraciones muestran la soporte para montaje al
ras, pero la explicación es también aplicable para el
montaje ligeramente hacia atrás.

Lleve a cabo la instalación siguiendo los pasos 1 y 2 siguientes.

1 Instale los accesorios de montaje en

los altavoces.

La ilustración de abajo muestra el altavoz derecho.
1 Alinee la parte convexa del soporte para instalación de

los altavoces en los lados derecho e izquierdo con la parte
cóncava de los altavoces.

2 Fije los dos puntos con tornillos.
3 Fije dos soportes a la parte superior e inferior de uno de los

altavoces.

1

23

2 Cuelgue el altavoz en el tornillo superior.
3 Fije provisionalmente el tornillo inferior.
4 Ajuste la posición del altavoz y luego fije firmemente los

tornillos superior e inferior.

24

3

5 Para conectar el altavoz izquierdo, siga el mismo procedimiento

descrito anteriormente.

4 Igualmente, fije dos soportes a

la parte superior e inferior del otro
altavoz.

2 Acople los altavoces a la pantalla.

La ilustración de abajo muestra cómo conectar el altavoz derecho.

1 Fije provisionalmente el tornillo superior primero, para colgar

el altavoz en la pantalla (En este caso, deje un espacio de
aprox. 5 mm entre la cabeza del tornillo y la pantalla).

Pantalla

5mm

NOTA:

÷

En caso de que desee mover la pantalla después de
haber instalado los altavoces, no sujete la pantalla por
los altavoces. Sujete con una mano la parte inferior de
la pantalla y con la otra mano el asidero ubicado en la
parte posterior de la misma. No sujete los altavoces
para levantar la pantalla, dado que esto puede causar
deformación o daño de los productos.

Español

23

Español

CONEXIÓN A UNA PANTALLA DE PLASMA

1 Cómo conectar los cables de los

altavoces

1 Desactive la alimentación de la pantalla de plasma.
2 Conecte los terminales de entrada del sistema de

altavoces y los terminales de salida de altavoz de la
pantalla de plasma mediante el cable de altavoz
suministrado. Asegúrese de que al efectuar la conexión
los terminales positivo ª y negativo · coinciden.

1. Empuje la palanca, inserte el cable en el orificio, y suelte
la palanca.

Terminal · (negro)

Negro

Al terminal ·

(Terminales de entrada de altavoces del sistema de altavoces)

2. Para los terminales de salida en la pantalla de plasma,
empuje la palanca, inserte el cable en el agujero, y libere
la palanca.

Terminal ª (rojo)

ª··ª

RL

Terminal de entrada de altavoz

Rojo

Al terminal ª

Terminal de salida en la
pantalla de plasma

÷ Tras haber realizado la conexión a los terminales, tire

ligeramente del cable para verificar que los extremos del
mismo se han conectado correctamente a los terminales.
Una conexión defectuosa podría ocasionar ruidos e
interrupciones de sonido.

÷ Si los hilos conductores sobresalen y los cables ª y ·

entran en contacto y provocan un cortocircuito, la pantalla
de plasma recibirá una carga excesiva, interrumpiéndose
el funcionamiento o causando algún problema.

÷ Si se invierte la polaridad para un altavoz (izquierdo o

derecho) en el momento de efectuar la conexión a la
pantalla de plasma, la reproducción de los sonidos graves
se reducirá y la posición del sonido se perderá, impidiendo
obtener un efecto estéreo correcto.

2 Cómo direccionar los cables

La pantalla de plasma viene acompañada de abrazaderas
rápidas que permiten mantener los cables ordenados y
guardar la longitud de cable sobrante.

24

Abrazaderas rápidasCable de altavoz Cable de altavozAbrazadera de cableado

Utilice la abrazadera de cableado que se
suministra para ocultar los cables.

Español

• Mantenga los cables organizados

mediante las abrazaderas rápidas
suministradas con la pantalla de plasma.

Inserte 1 en un orificio apropiado de la parte posterior de la
unidad, y a continuación introduzca 2 en la parte posterior
de 1 para sujetar la abrazadera.

1

Las abrazaderas rápidas han sido diseñadas para que, una
vez colocadas, no puedan retirarse con facilidad, por lo que
deberá prestarse atención a su colocación.

Cómo retirar las abrazaderas rápidas

Con la ayuda de unos alicates, gire la abrazadera 90º y tire de
ella hacia fuera. En algunos casos, es posible que la
abrazadera se haya deteriorado con el paso del tiempo y sufra
desperfectos al ser retirada.

Cómo colocar las abrazaderas rápidas en la
unidad central

Según la situación, conecte las abrazaderas rápidas utilizando
el orificio que en la ilustración inferior se identifica con el
símbolo •.

2

MANTENIMIENTO DEL GABINETE

÷ Para quitar la suciedad y tierra utilice un paño de limpieza

o paño seco.

÷ Cuando la superficie está muy sucia, limpie con un paño

embebido en algún agente limpiador neutro diluido cinco
o seis veces en agua, exprima bien, y luego vuelva a
limpiar con un paño seco. No utilice ceras o agentes
limpiadores para muebles.

÷ No utilice diluyentes, bencinas, rociadores de insecticidas

ni otros agentes químicos sobre o cerca de esta unidad,
ya que puede corroer las superficies.

÷ Cuando se usa un paño químico, lea las instrucciones para

el cuidado del paño químico.

ESPECIFICACIONES

Gabinete acústico : Tipo reflecto de bajos
Altavoces usados (sistema de tres vías) :

Altavoz de graves (para los sonidos graves)

......................................................... Tipo cónico ovalado

Altavoz de agudos (para los sonidos agudos)

.................................................... Tipo de domo de 2 cm

Super Tweeter (para tonos agudos)

............................................... Tipo de cerámica de 2 cm

Impedancia nominal .................................................... 8 Ω

Gama de frecuencia ................................. 60 a 20.000 Hz

Sensibilidad ......................... 82 dB/W (a 1 m de distancia)

Entrada permisible :

Entrada máxima ..................................................... 13 W

Entrada nominal ....................................................... 4 W

Frecuencia de cruce ................................................. 2 kHz

Dimensiones exteriores

..................................... 108 (An) x 737 (Al) x 65 (Pr) mm

Peso ......................................................................... 1,8 kg

Partes accesorias (para los dos altavoces)

........................................................... Cable de altavoz x 2

....................................................... Tornillo (M5 x 10) x 12

......................................... Soporte para montaje al ras x 4

................................ Soporte para montaje hacia atrás x 4

............................................. Manual de instrucciones x 1

NOTA:

Las especificaciones y diseño están sujetos a posibles
cambios sin previo aviso, con el objeto de mejoras en el
producto.

Publicado por Pioneer Corporation.
Copyright © 2003 Pioneer Corporation.
Todos los derechos reservados.

25

Español

中文

感謝惠購先鋒產品。
在使用該揚聲器系統之前，請通讀使用說明書，以獲知如
何使本揚聲器系統發揮最佳性能。閱讀完畢後，請將其妥
善保管以備日後參考。

小心

本製品是為使用 PRO-1110HD Pioneer 等離子顯示屏而開發
的。有關兼容性的詳細內容，請咨詢離您最近的Pioneer代理
商或服務中心。

使用之前

÷ 本揚聲器系統的標稱阻抗為8歐。

÷ 為防止因輸入過載而導致揚聲器系統損壞，請務必遵

循以下注意事項：

÷ 請勿對揚聲器系統使用超過其最大容許輸入的電

源。否則，會導致損壞或可能產生火災。

÷ 當插拔芯插頭時，請確保放大器電源已關閉。
÷ 當使用圖形等化器來加強某高頻帶的響聲時，請勿

使用過大的放大器音量。

÷ 請勿強制低功率放大器產生高音量（放大器的諧波

失真將會增加，您可能會損壞揚聲器）。

÷ 當揚聲器受到外部的影響時，請充分注意揚聲器的處

理，一面損壞護網和音箱。

÷ 在揚聲器附近放置CRT電腦屏幕或CRT監視器可能會導致干

擾或色彩失真。如果出現這種情況，請使監視器遠離揚聲
器。

安裝工作須知：

本產品在由具有足夠技能和資格的合格人員進行安裝的假
定前提下進行銷售。因此，請務必請專業安裝人員或您的
經銷商來安裝和設置本產品。
對於因安裝錯誤，使用不當，擅自更改或自然災害而導致
的損壞，先鋒不予承擔任何責任。

檢查附件

7 揚聲器電纜 x 2

7 揚聲器設置器具（用于把揚聲器安裝於與顯示屏同

一高度時）

同一高度設置支座 x 4

7 揚聲器設置器具（用于把揚聲器安裝於分離顯示屏

時）

分離設置支座 x 4

7 揚聲器安裝螺拴

x 12

7 使用說明書

注意：

÷ 請務必使用附帶的安裝配件進行安裝。
÷ 若使用非附帶的螺絲安裝揚聲器，揚聲器可能會跌落，或

者可能會導致事故。請始終使用作為附件附帶的螺絲。

用戶可以選擇與顯示屏同一高度或稍稍與屏幕分離的揚聲器設
置方法。

26

同一高度

分離設置

有關安裝詳情，請參見以下說明。

注意:

÷

您想把揚聲器安裝於與顯示屏同一高度時，請不要用顯示
屏右側的按鍵。請用遙控器。

中文

冰等離几顯示器上名裝

小心:

在安裝揚聲器前，請先將等離子顯示器安裝到支架上。請
參見隨支架附帶的使用說明書，獲知有關裝配支架的方
法。

該圖示表示同一高度設置支座，但是也可以適用於分離設置。

請遵照下列步驟 1 至 2 進行安裝。

1 將安裝配件安裝到揚聲器上。

下圖顯示的是右置揚聲器。
1 將用於安裝左右側揚聲器的支座的凸面部分對準揚聲器的

凹入部位。

2 用螺絲固定兩個安裝點。
3 將支座安裝到一個揚聲器的頂部和底部。

1

23

2 將揚聲器掛在上部螺絲上。
3 暫時固定下部螺絲。
4 請調整揚聲器的位置，然後擰緊上部和下部的螺絲。

2

5 按照上述相同步驟來安裝左置揚聲器。

4

3

4 同樣，將其餘兩個支座安裝到另

一個揚聲器的頂部和底部。

2 將揚聲器安裝到顯示器上。

下圖以右置揚聲器的安裝為例。

1 在將揚聲器掛在顯示器上之前，先暫時固定上部螺絲（此

時，螺絲頭與顯示器之間應有約5mm的空間）。

5mm

注意:

÷

安裝了揚聲器後入藥需要移動顯示屏時，請不要手拿揚
聲器移動。而應該用手拿顯示屏後面的手柄或底部的其
他部分。請不要用手拿揚聲器抬顯示屏，以免使本製品
發生變形或損壞。

中文

27

中文

連接等離子顯示器

1 連接揚聲器電纜

1 關閉等離子顯示器的電源。
2 用附帶的揚聲器電纜連接揚聲器系統的輸入端子和等離子

顯示器的揚聲器輸出端子。進行連接時，請確保正極
（ª）和負極（·）端子匹配。

1. 按壓鎖桿，將電纜插入孔中，然後再鬆開鎖桿。

· 端子（黑色）

2. 對於等離子顯示屏上的輸出端子，請推動拉桿，將電纜插
入孔中，然後釋放拉桿。

ª 端子（紅色）

揚聲器的輸入端子

紅色

至 · 端子黑色至 ª 端子

（揚聲器系統的揚聲器輸入端子）

ª··ª

等離子顯示器的輸出端子

RL

÷ 連接至端子後，請輕微拉動電纜以確定電纜線頭是否正確

連接到端子。連接不良會導致聲音中斷和噪音。

÷ 當電纜線芯伸出，且 ª 和 · 極線路短路時，等離子顯

示器將過載，從而使系統停止工作或導致故障發生。

÷ 若在連接等離子顯示器時將某個揚聲器（左置或右置）的

極性接反，則低音部分的再現將減少，聲音將失去定位，
並將無法獲得正確的立體聲音效。

2 如何布線

等離子顯示器隨機附帶有快接式線夾，以便整理您的電纜，

並使過長的電纜不會妨礙他人。

28

快接式線夾揚聲器電纜 揚聲器電纜線夾

請使用提供的配線夾來隱蔽電纜線。

中文

• 使用隨等離子顯示器附帶的快接式線夾來

整理電纜。

將 1 插入本機後部相應的孔中，然後將 2 扣入 1 的後部
以固定線夾。

1

快接式線夾一旦扣上便很難解開。請謹慎安裝。

要卸除快接式線夾

使用鉗子，旋轉90º擰絞線夾，然後將其向外拉。
在某些情況下，線夾可能已老化，所以可能會在卸除時被損
壞。

要將快接式線夾安裝到主機上

根據安裝情況，請使用下方標有•的孔1來連接快接式線夾。

2

機殼維護

÷ 使用拋光布或乾布來擦拭灰塵和污垢。
÷ 當機殼很髒時，用軟布蘸取經水稀釋後的清潔劑進行擦

拭，然後再用乾布擦淨。請勿使用家具蠟或清潔劑。否則
會損壞機殼表面。

÷ 切勿對機殼或在機殼附近使用稀釋劑，苯，殺蟲劑以及其

它化學製品，因為它們會腐蝕本機表面。

÷ 當使用含化學製品的拭布時，請仔細閱讀該拭布的注意事

項。

規格

機殼：低音反射型
所用揚聲器（三方式系統）：

低音喇叭（用於低音） ...................... 橢圓型

高音喇叭（用於高音） ................. 2 cm 球頂型

超小型揚聲器（高音用） ............... 2 cm 陶瓷型

標稱阻抗 ....................................... 8 Ω

頻率範圍 ............................60 to 20,000 Hz

靈敏度 ......................... 82 dB/W (1m距離時)

容許輸入功率：

最大輸入功率 ............................... 13 W

額定輸入功率 ................................ 4 W

交叉頻率 ..................................... 2 kHz

外形尺寸 ............. 108 (寬) x 737 (高) x 65 (深) mm

重量 ........................................ 1.8 kg

附件（用於2個揚聲器）

..................................... 揚聲器電纜 x 2

................................ 螺絲 (M5 X 10) x 12

............................... 同一高度設置支座 x 4

................................... 分離設置支座 x 4

..................................... 使用說明書 x 1

注意：

因產品改進，規格和設計若有變更，恕不另行通知。

先鋒公司發行
版權©2003先鋒公司
版權所有

中文

29

30

31

PIONEER CORPORATION

PIONEER ELECTRONICS (USA) INC.
PIONEER ELECTRONICS OF CANADA, INC.
PIONEER EUROPE NV
PIONEER ELECTRONICS ASIACENTRE PTE. LTD.
PIONEER ELECTRONICS AUSTRALIA PTY. LTD.
PIONEER ELECTRONICS DE MEXICO S.A. DE C.V.

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: [phone]

4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan

P.O. BOX 1540, Long Beach, California 90801-1540, U.S.A.

300 Allstate Parkway, Markham, Ontario L3R OP2, Canada

Published by Pioneer Corporation

Copyright © 2003 Pioneer Corporation

All rights reserved

253 Alexandra Road, #04-01, Singapore 159936 TEL: [phone]

178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: [03] 9586-6300
San Lorenzo 1009 3er Piso Desp. 302 Col. Del Valle Mexico D.F. C.P. 03100
TEL: [phone]

Printed in Indonesia / Imprimé au Indonesie <SRD1260-A>
