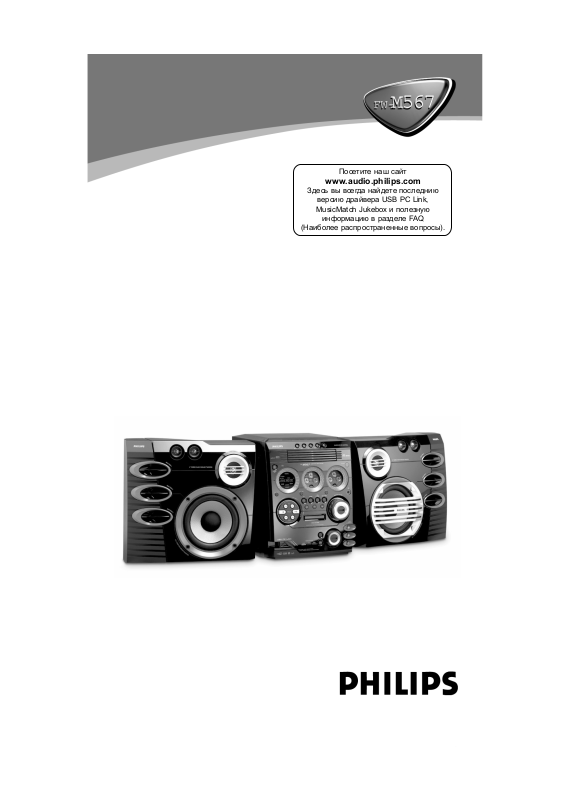

Philips FW-M567 User Manual

Посетите наш сайт
www.audio.philips.com
Здесь вы всегда найдете последнию
версию драйвера USB PC Link,
MusicMatch Jukebox и полезную
информацию в разделе FAQ
(Наиболее распространенные вопросы).
1
рис. 4
рис. 2
2
Содержание
Общие сведения
Комплектация...........................................4
Информация по охране окружающей
среды........................................................ 4
Информация по уходу и безопасности.. 4
Обзор функций
Основной блок и пульт дистанционного
управления...............................................5
Клавиши, которые имеются только на пульте дистанционного управления...6
Подключение
Шаг 1: Подключение AM и FM-антенны.8
Шаг 2: Подключение колонок..................8
Шаг 3: Подключение к компьютеру ........8
Шаг 4: Подключение к игровой консоли.8
Шаг 5: Подключение сетевого шнура..... 8
Шаг 5: Установка батарей в пульт
дистанционного управления................... 9
Использование пульта
дистанционного управления...............9
Подключение через игровой порт
Об игровом порте...................................10
Подготовительный этап......................... 10
Начало работы.......................................10
Подключение через порт USB
Руководство по быстрой установке...... 11
Требования к системе....................... 11
Установка программы MusicMatch... 11 Воспроизведние компакт-дисков на компьютере через цифровой разъем...12
Подключение через USB PC Link......... 12
Основы управления
Включение и выключение..................... 13
Переключение активных режимов... 13
Переключение в режим Eco Power.. 13
Переключение в режим ожидания
(на дисплее отображаются часы).... 13
Демонстрационный режим....................13
Настройка часов.................................... 13
Настройка яркости дисплея..................14
Регулировка громкости..........................14
НАстройки звучания...............................14
MAX Sound......................................... 14
Цифровые аудио-эффекты.............. 14
VAC (Виртуальное пространственное
звучание)............................................14
Dynamic Bass Boost
(Усиление низких частот)..................14
Воспроизведение компакт-дисков
Форматы дисков.....................................15
Загрузка дисков......................................15
Основные функции воспроизведения..15
Воспроизведение MP3-дисков..............16
Повторное воспроизведение и воспроизведение в произвольной последовательности...16
Повторное воспроизведение............16
Воспроизведение в произвольной
последовательности..........................16
Воспроизведение дорожек в запрограммированной
последовательности.............................. 17
Обзор программы..............................17
Удаление программы........................ 17
Тюнер
Настройка радиостанций...................... 18
Сохранение радиостанций в памяти
системы.................................................. 18
Режим Plug and Play..........................18
Автоматическая настройка...............18
Ручная настройка.............................. 18
Вызов радиостанции из памяти
системы.................................................. 19
Удаление радиостанции из памяти
системы..............................................19
RDS......................................................... 19
Прокрутка текста в режиме RDS......19
Настройка часов по сигналу RDS.... 19
NEWS (канал новостей)........................ 20
Включение функции NEWS.............. 20
Таймер
Установка таймера.................................21
Включение/выключение таймера.....21
Установка таймера выключения...........22
Подключение дополнительной аппаратуры
Воспроизведение записи с внешнего
устройства..............................................22
Технические характеристики 28
Устранение неисправностей .29
3
Общие сведения
ВНИМАНИЕ ИСПОЛЬЗОВАНИЕ НАСТРОЕК И ЭКСПЛУАТАЦИЯ СИСТЕМЫ ВЫШЕ ДОПУСТИМЫХ ПРЕДЕЛОВ МОЖЕТ ПРИВЕСТИ К ОПАСНОМУ РАДИОАКТИВНОМУ ИЗЛУЧЕНИЮ ИЛИ ДРУГИМ НЕБЛАГОПРИЯТНЫМ ПОСЛЕДСТВИЯМ.
Energy Star
Как участник программы ENERGY STAR® , компания Philips заявляет о том, что данное
устройство соответствует стандартам эффективности использования энергии
ENERGY STAR®.
Эта продукция удовлетворяет требованиям Европейского Союза по электромагнитной совместимости Технические харктеристики приведены на паспортной табличке на задней или на нижней панели.
Комплектация (стр.2 - рис.1)
- Компакт-диск с программой
USB PC LINK
- Шнур USB
- Пульт дистанционного управления и две батареи типа АА.
- Рамочная АМ-антенна
- Проволочная FM-антенна
- Сетевой шнур
Информация по охране окружающей среды
Упаковка состоит только из самых необходимых материалов. Все их можно легко разделить на три типа: картон
(коробка), пенообразный полистерол (прокладка) и полиэтилен (пакеты,
защитная эластичная пленка).
Все упаковочные материалы подлежат переработке и утилизации специализированными организациями. Внимательно изучите действующие в вашем регионе правила утилизации упаковочных материалов, выработанных батарей и устаревшего оборудования.
Информация по уходу и безопасности (стр.2 - рис.2)
- Не подвергайте систему, батареи и диски воздействию влажности, дождя, песка или высокой температуры (приборы бытового отоплления и солнечный свет являются в этом случае неблагоприятными факторами). Во избежание попадания пыли на линзы считывающего механизма не оставляйте дисковод открытым.
Не допускайте образования конденсата
- При перемещении музыкального центра из более нагретного помещения в более прохладное на линзах может образоваться конденсат, при этом воспроизведение дисков может оказаться невозможным. В этом случае оставьте музыкальный центр в теплом помещении на некоторое время до тех пор, пока не испарится влага.
Не загромождайте вентиляционные отверстия
- Не устанавливайте никаких других предметов по периметру системы на расстоянии менее 10 см от корпуса.
Уход за дисками
- Для ухода за дисками используйте мягкую безворсовую салфетку. Протрите диск в направлении от центра к краям. Использование химических средств может привести к появлению дефектов на поверхности диска.
- Используйте мягкий маркер для компакт­дисков и не оставляйте надписей на рабочей стороне диска.
- Держите диск за края и старайтесь не прикасаться к плоской его поверхности.
Выбор места для установки
- Установите музыкальный центр на плокой, твердой и устойчивой поверхности.
Встроенная цепь аварийной защиты
- В экстремальных условиях эта система автоматически выключает музыкальный центр. В этом случае перед тем как повторно включать систему следует немного подождать.
Не размещайте музыкальный центр вблизи с водой и в запыленных помещениях, а также в местах, подверженных воздействию высоких температур, влаги.
4
Экономичный режим
- При работе в экономичном режиме Eco Power музыкальный центр потребляет
менее 1 Вт. При длительных перерывах в эксплуатации устройства обязательно отключайте его от сети.
Обзор функций
23
Основной блок и пульт дистанционного управления
1 Индикатор режима ECO POWER
- Этот индикатор загорается тогда, когда
музыкальный центр работает в режиме
Eco Power.
2 STANDBY ON
- Эта клавиша используется для
переключения в режим Eco Power или для включения музыкального центра.
-*Переключение в режим ожидания.
3 Дисплей
4 CLOCK•TIMER (CLK/TIMER)
-*Переключение в режим таймера или
часов.
5 NEWS•RDS
- В режиме тюнера эта клавиша
используется для отображения информации в формате RDS.
- В других режимах эта клавиша
используется для переключения или выхода из режима новостей.
6 CD/ TUNER / USB PC LINK / AUX•GAME
- Эти клавиши используются для переключения режимов музыкального центра.
- CD: выбор диска с 1 по 5.
- TUNER: переключение диапазонов
- AUX•GAME: переключение
музыкального центра на внешнее устройство или на устройство, подключенное к игровому порту.
7 PREV w NEXT · (° PRESET 5)
- CD: выбор дорожки
- ТЮНЕР: переключение радиостанций, сохраненных в памяти системы.
- ЧАСЫ: установка минут
- USB PC LINK: выбор дорожки из списка воспроизведения.
8 STOP•DEMO STOP 7
- Отмена операции
- CD: остановка воспроизведения или удаление содержимого программы
- ТЮНЕР: *удаление радиостанции из памяти системы.
- USB PC LINK: прекращение
воспроизведения
(только на основном блоке)
- *включение/выключение демонстрационного режима.
* = нажмите клавишу и удерживайте ее более двух секунд
5
Обзор функций
9 SEARCH•TUNING (ALBUM 5°)(1 Á)
- CD: *поиск в прямом и в обратном направлении или выбор альбома на МР3-диске.
- ТЮНЕР: поиск радиостанции в прямом или в обратном направлении.
- ЧАСЫ: установка часов.
- USB PC LINK: *поиск в прямом и в обратном направлении.
0 PLAY•PAUSE 6
- CD: воспроизведение/пауза
- USB PC LINK: воспроизведение/пауза
(только на основном блоке)
- ТЮНЕР: *переход в режим Plug & Play и/или запуск автоматического поиска и сохранения радиостанций.
! MAX SOUND (MAX ON/OFF)
- Включение или выключение оптимального режима звучания.
@ MIX IT (GAME MIX IT)
- Микширование звука из вашей игры и музыки с компакт-диска, радио, компьютера или другого внешнего устройства (CD, TUNER, USB PC LINK или AUX).
# MODE (GAME SOUND)
- Переключение различных настроек эквалайзера для игрового порта (SPEED, PUNCH или BLAST).
$ Разъем для подключения компьютера
к музыкальному центру.
* MASTER VOLUME (VOL + -)
- Ручка громкости.
( PROG (PROGRAM)
- CD: составление последовательности воспроизведения или подтверждение сохранения ее в памяти системы.
- ТЮНЕР: *запуск автоматического поиска и сохранения радиостанций.
- ЧАСЫ: отображение времени в 12-ти и в 24-часовом формате.
)
- Гнезд о для наушников. При воспроизведении через наушники звук в колонках приглушается.
21
Шкала громкости
- Каждая шкала показывает уровень правого и левого каналов.
22
Инфракрасный датчик
- Каждая шкала показывает уровень правого и левого каналов.
23
Лотки для дисков (1-5)
24
OPEN/CLOSE
00
0 1-5
00
- Каждая из этих клавиш используетя тогда, когда нужно открыть или закрыть лоток.
Клавиши, которые имеются только на пульте дистанционного управления
25
CD 1~5
- Переключение лотков для дисков.
% GAME VOLUME
- Ручка для регулировки громкости в играх.
^ VIDEO
- Разъем для подключения игровой консоли к музыкальному центру.
AUDIO L./AUDIO R.
- Разъемы для подключения музыкального центра к левому и правому выходным каналам игровой консоли.
& DBB
- Переключение режимов воспроизведения низких частот. (DBB 1, DBB 2, DBB 3 или DBB OFF).
DSC
- Переключение режимов эквалайзера (OPTIMAL, JAZZ, ROCK или POP).
VAC
- Переключение режимов эквалайзера (HALL, CINEMA, CONCERT, CYBER или ARCADE).
6
26
REPEAT
- Повторное воспроизведение дорожки/ диска/программы.
27
DIM
- Переключение яркости дисплея.
28
SLEEP
- Активация таймера автоматического выключения системы.
29
MUTE
- Выключение или включение звука.
30
TIMER ON/OFF
- Включение/выключение таймера.
31
SHUFFLE
- Включение/выключение режима воспроизведения в произвольной последовательности.
32
DISPLAY
- Отображение названия альбома и названия заголовка для МР3-диска.
33
- Эта клавиша используется для
переключения в режим Eco Power или для включения музыкального центра.
-*Переключение в режим ожидания.
Подключение
рамочная
АМ-антенна
правая
колонка
проволочная
телевизор
FM-антенна
левая
колонка
Задняя панель
сетевой шнур
Передняя панель
Игровая консоль
7
Подключение
Примечание:
- Использование колонок, входящих в
комплект поставки, гарантирует наилучшее качество звучания. Использование других колонок может привести к неисправностям в работе музыкального центра и искажению звука.
- Перед подключением колонок не забудьте выключить музыкальный центр.
- Не включайте музыкальный центр в сеть до тех пор, пока вы не выполните все необходимые подключения.
Шаг 1: Подключение AM и
FM-антенны
- Разместите рамочную АМ-антенну на полке или закрепите ее на стойке или стене.
- Вытяните FM-антенну и закрепите ее концы на стене.
- Выберите наиболее оптимальное расположение антенны, которое обеспечивает наилучший прием.
- Разместите антенны как можно дальше от телевизора, видеомагнитофона или другого устройства, которое является источником радиоволн.
- Для обеспечения лучшего качества приема в диапазоне FM, подключите FM-антенну.
Шаг 2: Подключение колонок
Подключите колонки к разъемам, обозначенным как SPEAKERS : правую колонку к разъему “R”, левую к разъему “L”, цветной провод к разъему “+”, а черный к разъему “-“. Вставьте оголенную часть провода в клемму так, как показано на рисунке.
Примечание:
- Убедитесь в том, что колонки
подключены правильно. Нарушение схемы подключения может привести к выходу системы из строя в результате короткого замыкания.
- Не подключайте более одной
колонки к разъему +/-.
Шаг 3: Подключение к
компьютеру (стр.3 -рис.5)
Для подключения музыкального центра к USB-порту на вашем компьютере
используйте прилагаемый шнур. Установив программу USB PC LINK вы можете прослушивать вашу любимую музыку через систему в той последовательности, в какой вы сами захотите (см. “Подключение через порт
USB”).
Шаг 4: Подключение к
игровой консоли
ВНИМАНИЕ! Игровой порт предназначен только для подключения к игровой консоли.
а. Соедините видеовыход игровой
консоли с разъемом GAMEPORT­VIDEO на музыкальном центре с помощью видеокабеля (в комплект не входит).
б. Соедините аудиовыходы игровой
консоли с соответствующими разъемами AUDIO L./AUDIO R. на музыкальном центре с помощью аудиокабелей (в комплект не входят).
в. Для вывода изображения на экран
соедините разъем VIDEO OUT c видеовходм на телевизоре с помощью видеокабеля (желтый).
Примечание:
- Входной видеоразъем на телевизоре
обычно желтого цвета и иногда имеет соответствующее обозначение: A/V,
CVBS, Composite или Baseband.
- Во избежание магнитных помех не
размещайте фронтальные колонки слишком близко к телевизору.
Шаг 5: Подключение
сетевого шнура
При первом включении музыкального центра в сеть на дисплее появится надпись “ ” (“автоматическая настройка - нажмите клавишу “PLAY”). Для сохранения всех найденных радиостанций в памяти системы нажмите клавишу 6 на основном блок е (стр.3 - рис.3) или нажмите клавишу 7 для выхода из режима автоматической настройки
(см. “Управление тюнером”).
8
Loading...
+ 16 hidden pages
