Philips FW-M355 User Manual [hu]
128
Magyar

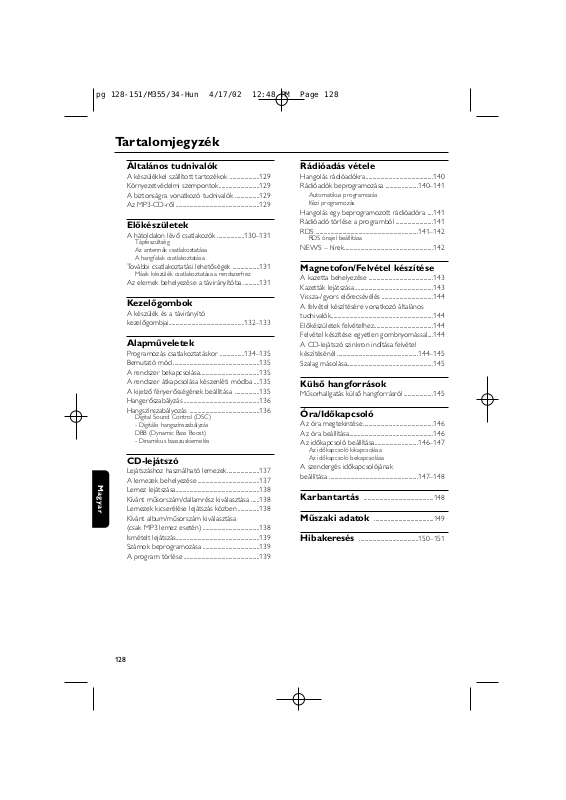

Tartalomjegyzék
Általános tudnivalók
A készülékkel szállított tartozékok ......................129
Környezetvédelmi szempontok..............................129
A biztonságra vonatkozó tudnivalók ..................129
Az MP3-CD-ről ..............................................................129
Előkészületek
A hátoldalon lévő csatlakozók ....................130–131
Tápfeszültség
Az antennák csatlakoztatása
A hangfalak csatlakoztatása
További csatlakoztatási lehetőségek ....................131
Másik készülék csatlakoztatása a rendszerhez
Az elemek behelyezése a távirányítóba ............131
Kezelőgombok
A készülék és a távirányító
kezelőgombjai........................................................132–133
Alapműveletek
Programozás csatlakoztatáskor ..................134–135
Bemutató mód ................................................................135
A rendszer bekapcsolása............................................135
A rendszer átkapcsolása készenléti módba ....135
A kijelző fényerősségének beállítása ..................135
Hangerőszabályzás ........................................................136
Hangszínszabályozás ....................................................136
Digital Sound Control (DSC)
- Digitális hangszínszabályzás
DBB (Dynamic Bass Boost)
- Dinamikus basszuskiemelés
CD-lejátszó
Lejátszáshoz használható lemezek........................137
A lemezek behelyezése..............................................137
Lemez lejátszása..............................................................138
Kívánt műsorszám/dallamrész kiválasztása ......138
Lemezek kicserélése lejátszás közben ................138
Kívánt album/műsorszám kiválasztása
(csak MP3 lemez esetén) ..........................................138
Ismételt lejátszás..............................................................139
Számok beprogramozása ..........................................139
A program törlése ........................................................139
Rádióadás vétele
Hangolás rádióadókra..................................................140
Rádióadók beprogramozása ........................140–141
Automatikus programozás
Kézi programozás
Hangolás egy beprogramozott rádióadóra ....141
Rádióadó törlése a programból ............................141
RDS ............................................................................141–142
RDS órajel beállítása
NEWS – hírek..................................................................142
Magnetofon/Felvétel készítése
A kazetta behelyezése ................................................143
Kazetták lejátszása..........................................................143
Vissza-/gyors előrecsévélés ......................................144
A felvétel készítésére vonatkozó általános
tudnivalók............................................................................144
Előkészületek felvételhez............................................144
Felvétel készítése egyetlen gombnyomással....144
A CD-lejátszó szinkron indítása felvétel
készítésénél ............................................................144–145
Szalag másolása................................................................145
Külső hangforrások
Műsorhallgatás külső hangforrásról ......................145
Óra/Időkapcsoló
Az óra megtekintése ....................................................146
Az óra beállítása..............................................................146
Az időkapcsoló beállítása................................146–147
Az időkapcsoló kikapcsolása
Az időkapcsoló bekapcsolása
A szendergés időkapcsolójának
beállítása ..................................................................147–148
Karbantartás ....................................................148
Műszaki adatok ............................................149
Hibakeresés ............................................150–151
pg 128-151/M355/34-Hun 4/17/02 12:48 PM Page 128
129
Magyar
Általános tudnivalók
A készülékkel szállított
tartozékok
– 2 hangfal
– Távirányító
– Elemek (két darab AA méretű)
a távirányítóhoz
– AM hurokantenna
– FM huzalantenna
Környezetvédelmi szempontok
A készülék csomagolása fölösleges anyagokat
nem tartalmaz. Mindent megtettünk annak
érdekében, hogy a csomagolóanyagokat könnyen
szét lehessen választani három egynemű anyagra:
karton (doboz), polisztirol (hungarocell) és
polietilén (zacskók, védőlap).
A készülék olyan anyagokból áll, melyek
újrahasznosíthatók, ha a szétszerelést hozzáértő
cég végzi. Kérjük,hogy a csomagolóanyagokat,
kimerült elemeket és a kiöregedett készüléket
a helyi előírások figyelembevételével helyezze
a hulladékgyűjtőbe.
A biztonságra vonatkozó
tudnivalók
●
Mielőtt használni kezdené a rendszert ellenőrizze,
hogy az adattáblán (vagy a feszültségválasztó mellett)
jelzett üzemi feszültség megegyezik-e annak a
feszültségforrásnak a feszültségértékével, ahonnan
üzemeltetni kívánja a rendszerét. Ha nem, forduljon a
forgalmazóhoz.
● A készüléket sima, kemény és szilárd felületre
helyezze.
● Olyan helyre tegye a készüléket, ahol megfelelő a
szellőzés, hogy a belsejében keletkezett hő
szabadon eltávozhasson.
A készülék mögött és fölött legalább 10 cm (4
hüvelyk), az oldalai mellett pedig 5 cm
(2 hüvelyk) szabad helynek kell lennie.
● Óvja a készüléket, elemeket és lemezeket a
túlzott páratartalomtól, csapadéktól,homoktól és
az olyan erős hőhatástól, mely fűtőtest közelében,
vagy közvetlen napsütésen lehet.
● Ha a készülék hideg helyről melegre, vagy nagyon
párás környezetbe kerül, akkor
a lézeroptika bepárásodhat. Ilyenkor a
CD-lejátszó nem megfelelően működik. Hagyja
bekapcsolva a készüléket körülbelül egy órán
keresztül úgy, hogy nem tesz be lemezt, azután
lehet már lejátszani.
● A készülék mechanikus alkatrészeinek súrlódó
felületei önkenő anyagból vannak, ezért az
olajozásuk és kenésük tilos.
● Amikor a rendszer átkapcsol készenléti
módba, akkor is fogyaszt energiát.Ha
teljesen feszültségmentesíteni akarja
a készüléket, húzza ki a hálózati
csatlakozót a fali dugaljból.
Az MP3-CD-ről
Támogatott formátumok
– ISO9660, Joliet,Multisession
– Műsorok száma plusz album: max. 255
– Max. 8 szintű egymásbaágyazott
katalógusrendszer
– Albumok száma: max.32
– MP3 program műsorszám: max. 99
– Támogatott VBR bitrate
– MP3 lemez esetén támogatott mintavételi
frekvenciák: 32 kHz, 44,1 kHz,48 kHz
– MP3 lemez esetén támogatott bitratek: 32, 64,
96, 128,192, 256 (kbps)
Saját MP3-CD készítése
1 Másolja a zeneszámokat akár a saját digitális audio
CD lemezeiről (rip), vagy töltsön le legális MP3
zenét az Internetről.
2 Vegye fel a zenét (burn) CD-R(W) lemezre az
otthoni PC-jén keresztül. Ügyeljen arra, hogy a
felvétel sebessége ne haladja meg a CD-R(W)
lemezen feltűntetett sebességet. Ne futtasson
más programokat a PC-jén a felvétel folyamata
alatt!
Hangminőség
Kérjük megjegyezni, hogy egy MP3-CD
összeállítás akkor a legjobb, ha csak MP3
műsorszámokat tartalmaz (*.mp3). Egy jó
minőségű MP3 készítéséhez 128 kbps
bitrate javasolt.
pg 128-151/M355/34-Hun 4/17/02 12:48 PM Page 129
130
Magyar
A hátoldalon lévő csatlakozók
Az adattábla a rendszer hátoldalán
található.
A Tápfeszültség
Mielőtt csatlakoztatná a hálózati csatlakozót
a fali dugaljba, ellenőrizze, hogy az összes többi
csatlakoztatást elvégezte-e.
FIGYELEM!
– Az optimális teljesítmény elérése
érdekében csak az eredeti hálózati
csatlakozókábelt használja.
– Ha a készülék feszültséget kap,ne
végezzen újabb csatlakozásokat,és ne
módosítsa a meglévőket.
A rendszer túlmelegedését elkerülendő be
van építve egy biztonsági áramkör. Ezért
előfordulhat, hogy szélsőséges környezeti
viszonyok esetén a rendszer automatikusan
átkapcsol készenléti módba. Ha ez
előfordulna, várja meg amíg lehűl a rendszer,
csak utána használja újra (nincs minden
típusnál).
B Az antennák csatlakoztatása
Csatlakoztassa a készülékkel szállított AM
hurokantennát és FM huzalantennát
a megfelelő bemenetbe. Állítsa be úgy az
antennát, hogy optimális legyen a vétel.
AM antenna
● Az antennát a lehető legmesszebbre helyezze a
televíziótól, képmagnótól és más sugárforrásoktól.
Előkészületek
rögzítse a karmot
a nyílásba
pg 128-151/M355/34-Hun 4/17/02 12:48 PM Page 130
FM huzalantenna
hangfal
(jobb)
AUX/
CDR
IN
LR
C
+
R
—
—
L
+
SPEAKERS 6Ω
FM AERIAL
AM ANTENNA
75Ω
B
AM hurokantenna
hangfal
(bal)
AC
MAINS
A
hálózati csatlakozókábel
AM ANTENNA
131
Magyar
FM antenna
● Jobb lesz az FM sztereo adás vétele, ha külső FM
antennát csatlakoztat az FM ANTENNA
bemenetbe.
C A hangfalak csatlakoztatása
Első hangfalak
Csatlakoztassa a hangfal vezetékeit a SPEAKERS
kivezetésekhez, a jobb oldalit az „R”, a bal oldalit
az „L”, a színeset (megjelöltet) a „+”és a feketét
(jelöletlent) a „-” jelzésű csatlakozóba.
● Az ábrán látható módon csíptesse be
a hangfal vezetékeinek szigeteletlen részét.
Megjegyzések:
– Az optimális hangzás érdekében mindig
a készülékkel szállított hangfalakat használja.
– Soha ne csatlakoztasson egynél több hangfalat
egyik +/-csatlakozópárba se.
– Soha ne csatlakoztasson olyan hangfalat,
melynek impedanciája kisebb a készülékkel
szállított hangfalénál. Erre vonatkozó információk
jelen kézikönyv MŰSZAKI ADATOK c. részében
találhatók.
További csatlakoztatási
lehetőségek
Az opcionálisan csatlakoztatható készülékek és a
szükséges csatlakozókábelek nem tartozékok.
Részletes információk a csatlakoztatott készülék
használati útmutatójában találhatók.
Másik készülék csatlakoztatása a
rendszerhez
Csatlakoztassa televízió, képmagnó, képlemezlejátszó, DVD-lejátszó vagy CD-felvevő bal és
jobb oldali audio OUT kimenetét az
AUX/CDR IN bemenetbe.
Megjegyzés:
– Ha olyan készüléket csatlakoztat, amelynek
mono kimenete van (egyetlen audio kimenet), akkor
azt az AUX/CDR IN bal bemenetébe
csatlakoztassa. Használhat olyan RCA kábelt is,
melynek egyik végén egy,a másikon két csatlakozó
van (a hang akkor is mono lesz).
Az elemek behelyezése a
távirányítóba
Az elemtartóban lévő „+” és „-” jelzésnek
megfelelő polaritással tegyen be két elemet R06
vagy AA a távirányítóba.
FIGYELEM!
– Vegye ki az elemeket ha kimerültek, vagy
ha hosszabb ideig nem szándékozik
használni a távirányítót.
– Ne használjon egyszerre öreg és új,illetve
különböző típusú elemeket.
– Az elemek vegyi anyagokat
tartalmaznak, ezért a megfelelő
hulladékgyűjtőbe kell azokat helyezni.
Előkészületek
pg 128-151/M355/34-Hun 4/17/02 12:48 PM Page 131
1
2
132
Magyar
Kezelőgombok (a központi rendszer ábrája a 3.oldalon található)
A készülék és a távirányító
kezelőgombjai
1 STANDBY ON B
– a rendszer be- vagy készenléti módba kapcsolása.
2 SLEEP
– a szendergés időkapcsolójának bekapcsolása,
kikapcsolása vagy beállítása.
3 DIGITAL SOUND DISPLAY
– az aktív DSC opció világít.
4 TUNER (BAND)
– a hullámsáv kiválasztása : FM vagy MW.
TAPE (TAPE 1• 2)
– az 1. vagy 2.magnetofon kiválasztása.
AUX (VIDEO)
– a csatlakoztatott külső hangforrás kiválasztása.
5 CD 1 / CD 2 / CD 3 (CD 1/2/3)
– az 1., 2.vagy 3. lemeztartó kiválasztása.
6 OPEN/CLOSE
– a lemeztartó kinyitása vagy bezárása.
7 DISC CHANGE
– a lemez(ek) kicseréléséhez.
8 DIGITAL SOUND CONTROL (DSC)
– a JOG szabályozó gomb aktiválása a DSC opció
esetén.
9 JOG szabályzó
– a választott zenéhez legmegfelelőbb hangzási
mód kiválasztása.
DSC....................JAZZ, ROCK,TECHNO vagy
OPTIMAL.
DBB ....................DBB 1, DBB 2, DBB 3 vagy
DBB OFF.
0 DYNAMIC BASS BOOST (DBB)
– a JOG szabályozó gomb aktiválása a DBB opció
esetén.
! Az üzemmód kiválasztása
PLAY•PAUSE ÉÅ
CD/MP3 CD…a lejátszás elindítása vagy
megszakítása.
TAPE ..................a lejátszás elindítása.
PLUG & PLAY…(csak a készüléken)
a programozás csatlakoztatáskor
funkció elindítása.
SEARCH•TUNING à (ALBUM-)
SEARCH•TUNING á (ALBUM+)
MP3-CD ..........előző/következő album kiválasztása
CD ......................keresés visszafelé/előre.
TUNER ............hangolás alacsonyabb vagy
magasabb rádiófrekvenciára.
TAPE ..................vissza- vagy gyors előrecsévélés.
CLOCK ............(csak a készüléken) az óra
értékének beállítása.
STOP•CLEAR / DEMO STOPÇ
CD/MP3 CD…a lejátszás befejezése vagy
a program törlése.
TUNER ............(csak a készüléken) programozás
megállítása vagy egy kiválasztott
program törlése.
TAPE ..................a lejátszás vagy felvétel befejezése.
DEMO ..............(csak a készüléken) a bemutató
mód be-/kikapcsolása.
CLOCK ............(csak a készüléken) az óra
beállításának befejezése vagy az
időkapcsoló törlése.
PLUG & PLAY…(csak a készüléken) kilépés a
Programozás csatlakoztatáskor
funkcióból.
PREV í / PRESET 4 (TITLE-)
NEXTë / PRESET 3 (TITLE+)
MP3-CD ..........előző/következő műsorszám
címének kiválasztása
CD ......................ugrás az aktuális, előző vagy
következő szám elejére.
TUNER ............egy beprogramozott rádióadó
kiválasztása.
CLOCK ............(csak a készüléken) a perc
értékének beállítása.
pg 128-151/M355/34-Hun 4/17/02 12:48 PM Page 132
133
Magyar
Kezelőgombok
@ RDS
– RDS információ kiválasztása.
NEWS
– átkapcsolás automatikusan a hírekre.
# 1. Magnetofon
$ 2. Magnetofon
% A magnetofon funkciói
A. REPLAY
– folyamatos lejátszás AUTO REPLAY módban,
vagy csak egyszer ONCE módban.
RECORD
– felvétel elindítása a 2. magnetofonon.
^ PROG
CD/MP3 CD…
a lemez számainak
beprogramozása.
TUNER ............rádióadók beprogramozása.
CLOCK ............a 12 vagy a 24 órás kijelzési mód
kiválasztása.
& CLOCK•TIMER
– az óra kijelzése, az óra beállítása, vagy az
időkapcsoló beállítása.
* DIM
– a kijelző fényerősségének beállítása : DIM 1,
DIM 2, DIM 3 vagy DIM OFF.
( n
– fejhallgató-csatlakozó.
) MASTER VOLUME (VOLUME +/-)
– a hangerő növelése vagy csökkentése.
¡ Kijelző
– a rendszer aktuális állapotának a kijelzéséhez.
™ Lemeztartó
£ MUTE
– a hang elnémítása vagy visszaerősítése.
≤ DISPLAY (ALBUM)
– MP3 diszk albumának kijelzése.
∞ DISPLAY (TITLE)
– MP3 diszken lévő cím (műsorszám) kijelzése.
§ REPEAT
– a szám(ok)/lemez(ek)/program ismételt lejátszása.
≥ Számgombok (0 – 9)
(A kettőnél több jegyű számok esetén a
számjegyeket 2 másodpercen belül kell megnyomni.)
– műsorszám számának közvetlen beírásához
CD/MP3-CD esetén.
• B
– a rendszer átkapcsolása készenléti módba.
A távirányítóra vonatkozó megjegyzések:
– Először ki kell választani a vezérelni
kívánt hangforrást úgy,hogy megnyomja a
megfelelő hangforrásválasztó gombot
a távirányítón (például CD 1/2/3 vagy
TUNER).
– Utána kell kiválasztani a kívánt funkciót
(például É,í,ë).
pg 128-151/M355/34-Hun 4/17/02 12:48 PM Page 133
£
MUTE
CD 1/2/3
5
4
^
1
4
7
)
!
à
9
!
≤
DISPLAY DISPLAY
TUNER
AUX
2
5
8
0
VOLUME
ÅÉ
í
Ç
DIM
DBB DSC
ALBUM
REPEAT
ë
TITLE
2
TAPE 1/2
3
6
9
SLEEPPROG
á
•
≥
2
)
9
*
§
∞
134
Magyar
Alapműveletek
FONTOS!
Mielőtt használni kezdené a rendszert,el
kell végeznie az előkészületeket.
Programozás csatlakoztatáskor
A programozás csatlakoztatáskor funkció
lehetővé teszi az összes rendelkezésre álló RDS
adó és rádióadó automatikus beprogramozását.
Telepítés/bekapcsolás
1 Amikor bekapcsolja a rendszert, a kijelzőn
megjelenik az „AUTO INSTALL - PRESS
PLAY” felirat.
2
A készüléken lévő ÉÅgombot megnyomva
indítsa el a rádióadók beprogramozását.
➜ Először az „INSTALL”, utána a „TUNER”,
majd az „AUTO” felirat látszik a kijelzőn.
➜ A PROG felirat villog.
➜ A rendszer automatikusan tárolja az elegendő
térerővel rendelkező adókat, kezdve az összes
RDS rádióadóval, melyeket az FM illetve MW
sávban működő adók követnek.A gyenge
térerővel sugárzó RDS rádióadók kerülnek
utoljára beprogramozásra.
➜ Amikor a rendszer már valamennyi
rendelkezésre álló rádióadót beprogramozott,
vagy a 40 programozott adó befogadására
képes memória megtelt, megszólal az utoljára
beprogramozott rádióadó (vagy az első
rendelkezésre álló RDS állomás) műsora.
3 Ha az első beprogramozott adó egy RDS
rádióadó, a készülék automatikusan beállítja az
RDS órát.
➜ Először az „INSTALL”, majd a „TIME” és ezt
követően az „SEARCH RDS TIME” felirat
látszik a kijelzőn.
➜ Az RDS órajel beolvasása alatt az
„RDS TIME” felirat látszik a kijelzőn, és a
rendszer tárolja az aktuális időt.
➜ Ha az RDS rádióadó nem sugározza az RDS
órajelet 90 másodpercen belül, akkor a
rendszer automatikusan kilép a programból, és
a kijelzőn a „NO RDS TIME” felirat látszik.
● Ha az első beprogramozott rádióadó nem RDS
adó;
➜ A program automatikusan kilép.
Átprogramozás bekapcsoláskor
1 Készenléti vagy bemutató módban addig tartsa
lenyomva a készüléken a ÉÅ gombot, míg meg
nem jelenik a kijelzőn az „AUTO INSTALL PRESS PLAY” felirat.
2 A ÉÅ gombot ismét megnyomva indítsa el az
átprogramozást.
➜ Az összes korábban beprogramozott állomás
helyére másik kerül.
Kilépés módosítás nélkül a programozás
csatlakozáskor funkcióból
● Nyomja meg a készüléken aÇ gombot.
➜ Ha még nem fejezte be a programozás
csatlakoztatáskor funkció telepítését, a funkció
újraindul a készülék ismételt bekapcsolásakor.
pg 128-151/M355/34-Hun 4/17/02 12:48 PM Page 134
STANDBY-ON
SLEEP
CD
OPEN
CLOSE
CHANGE
R
T
N
O
C
D
N
/
U
O
S
L
A
T
DISC
DIGITAL SOUND DISPLAY
L
A
J
M
I
T
P
O
DSC
T
E
C
H
N
R
O
L
O
I
G
I
D
A
Z
Z
K
C
O
MP3-CD
D
Y
N
A
M
I
C
B
A
S
S
B
O
O
S
T
TAPE 1 • 2 VIDEO
BAND
TUNER TAPE AUX
C
C
MP3-CD
C
D
D
2
ALBUM+
TITLE+
PRESET▲NEXT/PRESET
D
1
SEARCH•TUNING SEARCH•TUNING PLAY• PAUSE
ALBUM-
TITLE-
▲
STOP•CLEAR / DEMO STOP
PREV/
A.REPLAYRDS NEWS RECORD
MASTER VOLUME
3
DIMCLOCK•TIMERPROG
MUTE
CD 1/2/3
2
TUNER
AUX
TAPE 1/2
1
4
7
à
ALBUM
3
2
6
5
8
9
SLEEPPROG
0
VOLUME
ÅÉ
ë
í
Ç
á
DIM
DSCDBB
TITLE
135
Magyar
Alapműveletek
Megjegyzések:
– Feszültség alá helyezéskor a lemeztartók lehet,
hogy kinyílnak, majd újra becsukódnak, ezzel
inicializálva a rendszert.
– Ha a rendszer nem talál sztereo jelet olyankor,
amikor a programozás bekapcsoláskor funkció be
van kapcsolva, akkor a „CHECK ANTENNA” felirat
jelenik meg a kijelzőn.
– A rendszer automatikusan kilép a programozás
bekapcsoláskor funkcióból, ha 15 másodpercen
belül egy gombot sem nyom meg.
Bemutató mód
Bemutató módban a rendszer bemutatja a
készülék által biztosított különféle lehetőségeket.
A bemutató mód bekapcsolása
●
Készenléti módban tartsa lenyomva a készüléken
lévő Ç gombot mindaddig, míg a kijelzőn meg nem
jelenik a „WELCOME” felirat.
➜ A funkciók bemutatása elkezdődik.
Kilépés a bemutató módból
● Tartsa lenyomva a készüléken lévő Ç gombot
mindaddig, míg a kijelzőn meg nem jelenik a
„DEMO OFF” felirat.
➜ A rendszer átkapcsol készenléti módba.
Megjegyzés:
– Ha nem kapcsolta ki a bemutató módot, akkor
öt másodperccel azután, hogy a rendszer átkapcsol
készenléti módba, újra elkezdődik.
A rendszer bekapcsolása
Készenléti/bemutató módban
● Nyomja meg a STANDBY ON gombot az
utoljára kiválasztott hangforrásra tör ténő
átkapcsoláshoz.
● Nyomja meg a CD 1/2/3, TUNER,
TAPE (TAPE 1/2) vagy az AUX gombot.
● Nyomja meg a OPEN/CLOSE gombot.
➜ A rendszer CD módba kapcsol.
A rendszer átkapcsolása
készenléti módba
Bemutató módban
● Tartsa lenyomva a készüléken lévő Ç gombot.
Bármelyik hangforrás módjában
● Nyomja meg a STANDBY ON (vagy
a távirányítón a B) gombot.
➜ Amikor a rendszer készenléti módban van, a
kijelzőn az óra látszik.
A kijelző fényerősségének
beállítása
Lehetőség van arra, hogy beállítsa a kijelz
ő
fényerősségét.
● Bármely hangforrás módban (kivéve készenléti
módot), a DIM gombot megnyomva választhatja
ki a kijelzőmegvilágításának erősségét a DIM 1,
DIM 2, DIM 3 vagy DIM OFF opciókkal.
➜ A kijelzőn a DIM üzenet látható, kivéve
a DIM OFF mód esetén.
Megjegyzés:
– A készenléti módban a DIM gomb lenyomásával
kiválasztható az órakijelző fél vagy teljes fényerőssége.
DIM
mode
1
2
3
OFF
Fényerő
szokásos
fél fényerő
fél fényerő
szokásos
Spektrumanal-
izátor
ki
be
ki
be
pg 128-151/M355/34-Hun 4/17/02 12:48 PM Page 135
Loading...
