Руководство по эксплуатации

Page 2

Компания "Автомобили PEUGEOT" открыла для Вас Интернетсайт SERVICE BOX, на котором находится в прямом и бесплатном доступе бортовая документация к Вашему автомобилю.

Простой и удобный SERVICE BOX содержит:

● Руководство по эксплуатации,

● ранее выпущенные документы для Вашей модели.

Ваш автомобиль - в Интернете!

Самая последняя информация - к Вашим услугам.

Откройте страницу по адресу http://public.servicebox.peugeot.com:

выберите свой язык,

откройте курсором ссылку, расположенную в зоне "Доступ для частных лиц", чтобы получить доступ к документации.

При этом откроется перечень всех руководств по эксплуата- ции. Далее:

выберите свой автомобиль,

выберите

и, наконец, откройте интересующую Вас рубрику.

Обращаем Ваше внимание на следующую особенность ремонта и обслуживания автомобиля: Установка на автомобиль любого электрооборудования или дополнительного электроприбора, не имеющего артикула в Каталоге сер-

тифицированной продукции компании "Автомобили PEUGEOT", может вывести из строя Вашу бортовую электронную признательны, если Вы примете во внимание эту особенность и рекомендуем обратиться к нашему официальному дилеру, чтобы ознакомиться со всей номенклатурой изделий и дополнительного оборудования из Каталога сертифицированной продукции PEUGEOT.

тип кузова и дату издания руководства,

систему. Будем

Page 3

Добро пожаловать!

Внимательное чтение данного "Руководства

по эксплуатации" поможет Вам быстро освоиться с настройками оборудования и параметров систем, призванных обеспечить комфортное вождение и приятную атмосферу на борту автомобиля.

Здесь представлены два раздела: В первом Вы вкратце ознакомитесь с основными систе-

мами автомобиля. Во втором, сразу после "Содержания", расположены гла-

вы, в которых объясняется функциональное назначение бортовых систем. Все разделы Руководства проиллюстрированы и подробно изложены в доступной форме.

На каждой модели может быть установлена лишь часть оборудования, представленного в данном Руководстве - в зависимости от уровня комплектации и характеристик Вашего автомобиля, а также от страны, в которую он поставляется

Компания "Автомобили PEUGEOT" благодарит Вас за доверие и желает Вам счастливого пути.

По поводу устранения любых неисправностей на своем автомобиле, обращайтесь в специализированные техцентры, имеющие техническую информацию, компетенцию и необходимое оборудование то, что компания "Автомобили PEUGEOT" способна предложить Вам.

Обозначения

Приведенные здесь обозначения позволят Вам легче различать особенности комплектации автомобилей:

Фургон

"Досугомобиль" (5-местный)

"Досугомобиль" (7-местный)

Экспликация Внимание:

знак, которым отмечены предуп-

реждения об опасности, с которой Вы должны считаться, чтобы не нанести ущерб себе или комулибо другому и избежать риска повредить автомобиль.

См. страницу:

знак, отсылающий Вас к страницам с более подробным описанием функции.

Page 4

СОДЕРЖАНИЕ

4 - 16 

17 - 25 

26 - 31 

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

Панель приборов Контрольные лампы систем Указатель температуры Дисплей панели приборов Регулятор подсветки приборной панели Обнуление счетчика пробега Часы Дисплей A

КОМФОРТ

Вентиляция Отопление Кондиционер воздуха

18 19 21 22

24 24 24 25

26 28 30

32 - 45 

46 - 53 

54 - 57 

СИДЕНЬЯ

Передние сиденья Универсальное пассажирское кресло 34 Задний диван (5-местный) Задние диваны (7-местный вариант) 36 Кресла для перевозки детей Крепление детского кресла при помощи ремня безопасности Крепления isoﬁ x Детское кресло isoﬁ x Ремни безопасности

КЛЮЧИ И ЗАМОК ЗАЖИГАНИЯ

Ключи Охранная сигнализация Передние двери и боковые Задние двери Открывание капота Заправка бака топливом

ОБЕСПЕЧЕНИЕ ОБЗОРА

Световые приборы Выключатель стеклоочистителя Электрические стеклоподъемники Задние окна Наружные зеркала заднего вида Салонное зеркало заднего вида

40 41 42 44

46 48 49 51 53 53

54 55 56 56 57 57

Page 5

СО

ДЕРЖАНИ

58 - 63 

64 - 71 

72 - 97 

ОБОРУДОВАНИЕ САЛОНА

Обустройство передней части салона 58 Плафоны Регулировка фар Регулировка рулевого колеса Кольца для закрепления багажа Обустройство задней части салона 62

59 60 60 61

ВОЖДЕНИЕ АВТОМОБИЛЯ

Стояночный тормоз Системы ABS и REF Ограничитель скорости Регулятор скорости Подушки безопасности

64 64 65 67 69

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

Расположение систем под капотом Уровни Контрольные проверки Замена колеса Замена лампы Замена электрического предохранителя Аккумуляторная батарея Режим энергосбережения Монтаж автомагнитолы и громкоговорителей Съемная зимняя заслонка Буксировка автомобиля Буксировка прицепа Дополнительное оборудование

72 77 78 79 82

88 92 92

93 94 95 96 97

98 - 112 

113 - 124 

125 - 129 

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры Силовые агрегаты Массы фургона Массы досугомобиля Идентификационные данные

АУДИОСИСТЕМА

WIP Sound

ВИЗУАЛЬНЫЙ УКАЗАТЕЛЬ

98 102 106 108

112

113

Page 6

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Page 7

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

1. Выключатель ограничителя/ регулятора скорости.

2. Выключатель световых приборов и указателей поворотов.

3. Место расположения подушки безопасности водителя.

Звуковой сигнал.

4. Панель приборов.

5. Подрулевой блок управления автомагнитолой.

6. Выключатели очистителя/омывателя стекла.

7. Центральные вентиляционные

решетки с регуляторами направления подачи воздуха.

8. Выключатель аварийной световой сигнализации.

9. Многофункциональный дисплей или часы.

10. Кнопка центрального замка.

11. Панель управления:

- Электрическими стеклоподъемниками.

- Обогревом стекол задних дверей или боковин.

- Кондиционером воздуха.

12. Сопла обдува ветрового стекла.

13. Громкоговоритель (твитер).

14. Сопла обдува стекол дверей.

15. Боковые вентиляционные решетки с

регуляторами направления подачи воздуха.

16. Выключатель подушки безопасности переднего пассажира.

17. Верхний перчаточный ящик или место подушки безопасности переднего пассажира.

18. Нижний перчаточный ящик.

19. Автомагнитола.

20. Панель управления системами

отопления и кондиционирования воздуха.

21. Ящик для мелких предметов.

22. Убирающаяся пепельница.

23. Рычаг переключения передач.

24. Прикуриватель.

25. Стояночный тормоз.

26. Выключатель подогрева сидений.

27. Замок зажигания с противоугонным устройством.

28. Рукоятка регулировки положения рулевого колеса.

29. Ручка для открывания капота.

30. Блок

31. Корректор угла наклона фар.

32. Рукоятка регулятора правого

предохранителей.

электрозеркала заднего вида.

Page 8

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ЗАМОК ЗАЖИГАНИЯ Пульт дистанционного управления

КЛЮЧИ

Ключи позволяют раздельно открывать замки дверей, крышку топливного бака, отключать подушку безопасности переднего пассажира и включать зажигание.

Центральный электрический замок

Поворотом ключа в замке передней двери можно запирать и отпирать боковые двери и дверцу багажника.

Если какая-либо дверь или дверца багажника открыта, или неплотно закрыта, центральный замок не сработает.

Все это можно осуществлять при помощи пульта дистанционного управления с некоторого расстояния.

Запирание замков

Одним нажатием на кнопку A запирается весь автомобиль.

Запирание замков автомобиля подтверждается загоранием фонарей указателей поворотов примерно на две секунды.

Отпирание замков

Для отпирания замков нажмите на кнопку B . Отпирание замков подтверждается быс-

трым миганием фонарей указателей поворотов.

Отыскание автомобиля на стоянке

Для быстрого отыскания своего предварительно запертого автомобиля на стоянке:

) нажмите на кнопку A - в салоне заго-

рятся плафоны, а фонари указателей поворотов будут мигать в течение нескольких секунд.

Ключ в положении STOP (S):

зажигание выключено. Чтобы разблокировать рулевую колонку,

слегка покачните рулевое колесо и одновременно поверните ключ в замке зажигания, не прилагая при этом чрезмерных усилий.

Ключ в положении "Вспомогательные потребители" (A):

зажигание выключено, питание подается к вспомогательным потребителям.

Ключ в положении "Зажигание" (М):

включается зажигание.

Ключ в положении "Запуск двигателя" (D):

включается стартер. Отпустите ключ, как только двигатель за-

пустится. Запрещается поворачивать его при работающем двигателе.

 46

Page 9

РУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ

ПО СВЕТОВЫЕ ПРИБОРЫ

Передние и задние световые приборы (кольцевой выключатель А)

Фары и фонари выключены

Включены стояночные огни

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Автомобили с задним противотуманным (кольцевой выключатель В)

Поверните кольцевой выключатель вперед.

Автомобили с передними противотуманными фарами и задним противотуманным фонарем (кольцевой выключатель В)

Передние противотуманные фары включены (поворот кольца на 1 щелчок вперед) .

Передние противотуманные фары и задний противотуманный фонарь включены

(поворот кольца на 2 щелчка вперед) . Чтобы выключить: поверните кольцо назад.

фонарем

СТЕКЛООЧИСТИТЕЛЬ

Очиститель ветрового стекла

2 Максимальная скорость (при интен-

сивных осадках).

1 Нормальная скорость (при умеренном

дожде).

I Прерывистый режим работы. 0 Выключено. È Включение на один цикл.

Омыватель ветрового стекла: для вклю- чения потяните рычаг к себе.

Включены фары ближнего света/Дальнего света

 54  55

Очиститель заднего стекла

Выключен

Прерывистый

режим работы

Омыватель

заднего стекла

Page 10

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ПЕРЕДНИЕ СИДЕНЬЯ

1. Регулировка подголовника по высоте.

Категорически воспрещается водить автомобиль со снятыми подголовниками.

2. Подлокотник.

3. Регулировка наклона спинки сиденья.

4. Регулировка продольного положения.

Выдвижной лоток для мелких предметов

(со стороны пассажира).

 32

Page 11

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

(

)

ЗАДНИЕ ДИВАНЫ

7 МЕСТ

На 7-местном автомобиле во втором ряду установлен 2-местный диван, а в третьем - 3-местный.

 36

ПОДУШКИ БЕЗОПАСНОСТИ Фронтальные подушки безопасности

Подушка безопасности водителя расположена в ступице рулевого колеса, а переднего пассажира

- в приборной панели со стороны перчаточного ящика. Обе подушки надуваются одновременно (если подушка пассажира не отключена).

Меры предосторожности при наличии подушки безопасности переднего пассажира

)

необходимо отключать подушку безопасности при установке детского кресла "спинкой вперед" на сиденье переднего пассажира,

) включайте подушку, если на пере-

днем сиденье находится взрослый.

Отключение подушки безопасности переднего пассажира

Выключив зажигание , вставьте ключ

)

зажигания в щель выключателя 1 подуш- ки безопасности переднего пассажира и поверните его в положение "OFF" .

) После снятия детского кресла, повер-

ните выключатель подушки в положение "ON" , чтобы вновь подключить ее.

 70

Индикатор отключенной подушки

При включенном зажигании (2- е положение ключа) загора-

ние этого сигнализатора свидетельствует о том, что подушка безопасности переднего пассажира не задействована (ее выключатель находится в положении "OFF" ).

Индикатор будет гореть все время, пока подушка будет оставаться отключенной.

Боковые подушки безопасности *

Боковые подушки безопасности встроены в каркас спинок передних сидений со стороны двери.

Каждая подушка срабатывает в случае сильного удара с той стороны, откуда последовал удар, независимо от другой подушки.

* В зависимости от варианта испол-

нения и комплектации автомобиля.

 71

Page 12

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

10 -

ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ

1. Выключатель стеклоподъемника двери водителя.

2. Выключатель стеклоподъемника правой передней двери.

Ручной режим работы:

) Нажмите на выключатель. Стекло ос-

тановится, как только Вы отпустите выключатель.

Автоматический режим работы (со стороны водителя):

) Длительно нажмите на выключатель.

Однократного нажатия достаточно для полного опускания или подъема стекла.

 56  57  60

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

) Отрегулируйте положение выбранно-

го зеркала, перемещая рукоятку 3 в четырех направлениях.

Регулировка правого зеркала при помощи электропривода

) Отрегулируйте с места водителя по-

ложение зеркала, перемещая рукоятку 4 в четырех направлениях.

КОЛЕСА ПО ВЫСОТЕ

) На остановленном автомобиле на-

жмите на рычаг А и разблокируйте рулевую колонку.

) Отрегулируйте положение рулевого

колеса по высоте.

) Заблокируйте рулевую колонку, потянув

до упора за рычаг A .

Page 13

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ОГРАНИЧИТЕЛЬ СКОРОСТИ * РЕГУЛЯТОР СКОРОСТИ *

Ограничитель скорости оснащен индикатором, показывающим на панели приборов состояние функции и параметр запрограммированной скорости. Систему можно программировать на движение со скоростью не менее 30 км/ч.

Ограничитель не заданную водителем скорость, так как функция ее ограничения остается активной при любых воздействиях на педали тормоза и сцепления. Поэтому нажатие на педаль акселератора вплоть до точки упора окажется безрезультатным.

Нажав на педаль акселератора так, чтобы преодолеть точку сопротивления перемещению педали, можно на короткое время выйти за пределы заданного параметра скорости.

Настройки следует выполнять на автомобиле с работающим двигателем.

позволяет превышать

Регулятор скорости оснащен индикатором, показывающим параметр запрограммированной скорости.

Она позволяет поддерживать постоянной скорость автомобиля, заданную водителем.

Чтобы внести в память или активировать скорость, она должна превышать 40 км/ч при включенной передаче не ниже четвертой.

На автомобилях, оснащенных функциями ограничения и регулирования скорости, активировать обе эти функции одновременно невозможно.

 67  65

* В зависимости от варианта исполнения

и комплектации автомобиля.

Page 14

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ДИЦ

12 -

ВЕНТИЛЯЦИЯ/ОТОПЛЕНИЕ

N° Символ Назначение кнопок

КОН

N° Символ Назначение кнопок

ИОНЕР ВОЗДУХА

Регулятор расхода воздуха.

Регулятор расхода воздуха и регулятор поступления наружного воздуха.

Регулятор температуры.

Регулятор распределения воздуха.

Кнопка включения кондиционера воздуха.

Регулятор расхода воздуха

и регулятор поступления наружного воздуха.

Регулятор температуры.

Регулятор распределения воздуха.

 28

 30

Page 15

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

РЕКОМЕНДАЦИИ ПО НАСТРОЙКАМ КОНДИЦИОНЕРА ВОЗДУХА

Обогрев или ручная регулировка кондиционера

Мне необходимо...

ПОВЫСИТЬ

ТЕМПЕРАТУРУ

ПОНИЗИТЬ

ТЕМПЕРАТУРУ

УДАЛИТЬ КОНДЕНСАТ

СО СТЕКОЛ

УДАЛИТЬ ИНЕЙ СО

СТЕКОЛ

Распределение

потоков воздуха

Расход воздуха

Рециркуляция

воздуха/Подача

наружного воздуха

Температура

воздуха

Ручная

настройка

кондиционера

Page 16

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

14 -

ОБОРУДОВАНИЕ ПЕРЕДНЕГО ОТДЕЛЕНИЯ САЛОНА

1. На дверных панелях A. Держатель бутылок. B. Подстаканник. C. Карман для мелких предметов.

2. Полка над ветровым стеклом.

3. Плафон индивидуального освещения.

4. Плафон общего освещения салона.

5. Противосолнечные козырьки.

6. Перчаточный ящик.

7. Прикуриватель.

8. Убирающаяся пепельница.

9. Выдвижной ящик для мелких вещей

(со стороны пассажира).

 59

Page 17

ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ САЛОНА

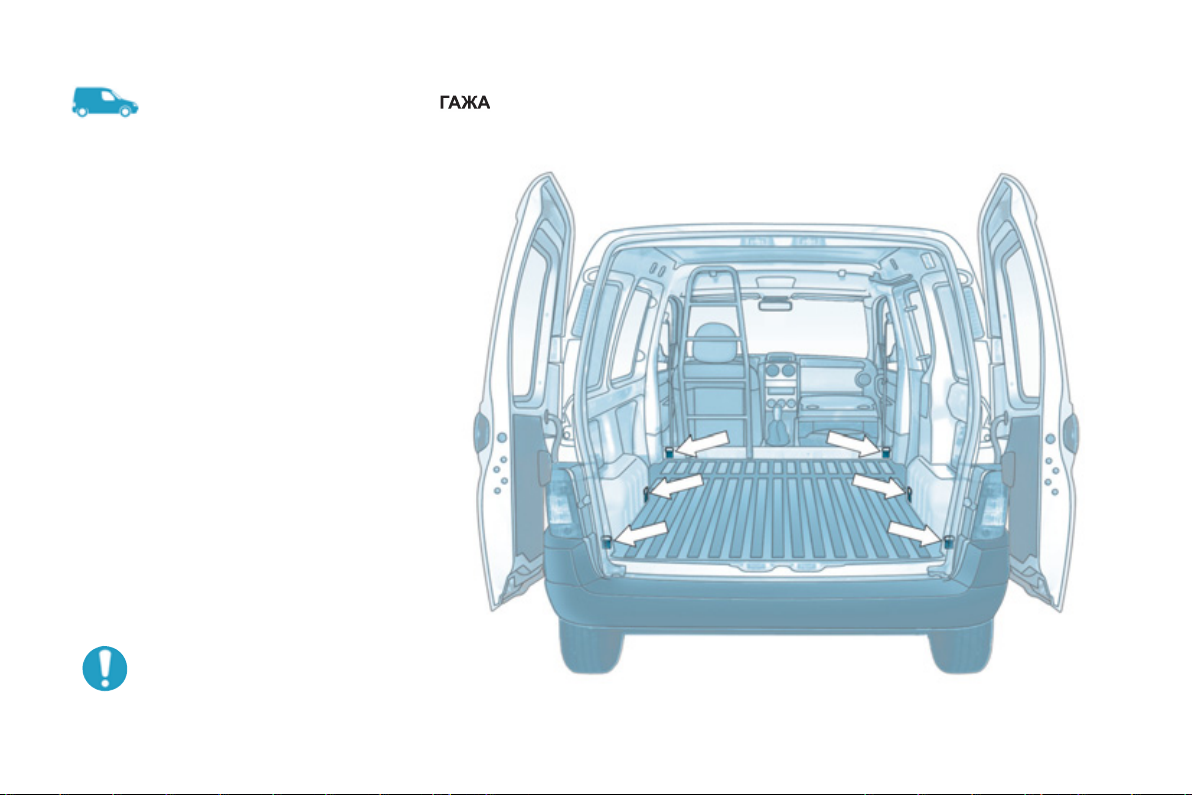

Кольца для закрепления багажа

В целях обеспечения безопаснос-

ти перевозок, всегда следите за тем, чтобы размещенные в автомобиле грузы были надежно закреплены.

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

1. Полка багажного отделения.

Сетка-перегородка для высокого багажа.

3. Кольца для закрепления багажа.

4. Карман в панели боковой двери.

5. Лотки между передними и задними сиденьями.

6. Карман-сумка.

 61

 62

Page 18

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

16 -

ЗАПРАВКА ТОПЛИВОМ

Заправку топливом следует производить при выключенном двигателе .

) Вставьте ключ и поверните его влево. ) Снимите пробку. Табличка напоминает Вам о разрешенных

сортах топлива для Вашего автомобиля. Заправляя полный бак, не продолжайте

попытки долить топливо после третьего отключения заправочного пистолета; это может привести к сбоям в работе теля.

Емкость топливного бака составляет около 55 литров для бензиновых и 60 литров для дизельных двигателей.

двига-

Сигнализатор минимального остатка топлива в баке

С момента загорания сигнализатора Вы сможете проехать еще около 50 км .

Примечание: при снятой крышке топлив- ного бака правая сдвижная дверь не открывается.

ОТКРЫВАНИЕ КАПОТА

Открывание из салона автомобиля:

потяните за рычаг, расположенный слева под панелью приборов.

Открывание снаружи: нажмите на рыча- жок, поднимите упор.

капот и поставьте его на

 53  53

Page 19

Page 20

18 -

НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР

ПАНЕЛЬ ПРИБОРОВ: АВТОМОБИЛИ С БЕНЗИНОВЫМ ИЛИ ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

1. Сигнализатор непристегнутого ремня безопасности

2. Сигнализатор неисправности передних и боковых подушек безопасности

Сигнализатор отключенной подушки безопасности пассажира

4. Индикатор включения передних про- тивотуманных фар

Сигнализатор неисправности

5. антиблокировочной системы (ABS)

6. Индикатор включения заднего противотуманного фонаря

7. Индикатор включения свечей

накаливания на автомобилях с дизельным двигателем

8. Индикатор включения левого указателя поворота

Счетчик пробега автомобиля, указатель пробега

до планового технического обслуживания и указатель уровня масла в двигателе

10. Индикатор включения правого указателя поворота

11. Сигнализатор системы снижения токсичности отработавших газов

12.

Индикатор включения дальнего света фар

13.

Сигнализатор включения стояночного тормоза, падения уровня тормозной жидкости и неисправности электронного регулятора тормозных сил

14.

Индикатор включения ближнего света фар

15.

Сигнализатор разряда аккумуляторной батареи

16. Сигнализатор температуры и падения давления масла в двигателе

17. Сигнализатор присутствия воды в фильтре дизельного топлива

18. Сигнализатор падения уровня охлаждающей жидкости

19. Указатель температуры охлаждающей жидкости

20. Кнопка счетчика пробега

21. Центральный сигнализатор неисправности (STOP)

22. Спидометр

23. Тахометр

24. Кнопка регулировки яркости подсветки приборной панели

25. Указатель уровня топлива

26. Сигнализатор минимального остатка топлива в баке

27. Сигнализатор ограничителя/

регулятора скорости

Page 21

НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР

КОНТРОЛЬНЫЕ ПРИБОРЫ

Постоянно горящий или мигающий при работающем двигателе сигнализатор свидетельствует о сбое в работе соответствующей системы. Некоторые сигнализаторы загораются в сопровождении звукового зуммера и сообщения на дисплее. Не игнорируйте эти предупреждения. При первой же возможности обратитесь в сервисную сеть PEUGEOT .

В случае загорания центрального сигнализатора неисправности STOP в движении, немедленно остановитесь, соблюдая при этом все необходимые меры предосторожности.

Центральный сигнализатор неисправности (STOP)

Связан с сигнализаторами:

- "недостаточное давление и высокая температура масла в двигателе",

- "недостаточный уровень охлаждаю- щей жидкости",

- "не выключен стояночный тормоз", "недостаточный уровень тормозной жидкости",

- "неисправен электронный регулятор тормозных сил".

Связан с сигнализатором "высокая тем- пература охлаждающей жидкости".

В случае мигания сигнализатора при

работающем двигателе немедленно остановитесь.

Обратитесь в сервисную сеть PEUGEOT.

Сигнализатор давления и температуры масла в двигателе

Связан с центральным сигнализатором неисправности (STOP).

При загорании сигнализатора немедленно остановитесь.

Сигнализатор горит:

при недостаточном давлении масла в двига-

- теле, о котором свидетельствует сообщение "Oil pressure insufﬁ cient" ("Недостаточное давление масла в двигателе") на дисплее.

- при недостаточном уровне масла в

системе смазки двигателя. Доведите уровень масла до нормы.

при чрезмерно высокой температуре масла в двигателе. Чтобы температура масла понизилась, сбавьте скорость.

Сигнализатор загорается в сопровождении зуммера.

Обратитесь в сервисную сеть PEUGEOT.

Сигнализатор падения уровня охлаждающей жидкости

Связан с центральным сигнализатором неисправности "STOP".

Загорается на несколько секунд при каждом включении зажигания.

Горит в сопровождении зуммера и сообщения "Top up engine coolant level" ("Долейте охлаж- дающей жидкости в двигатель") на дисплее.

При загорании сигнализатора немед- ленно остановитесь.

Прежде чем доливать охлаждающую жид- кость, дождитесь остывания двигателя.

В системе охлаждения имеется избыточ- ное давление.

Перед тем, как долить жидкость, во из-

бежание получения ожога, отверните крышку расширительного бачка сначала на два оборота, чтобы давление упало.

После снижения давления в системе снимите крышку и долейте охлаждающую жидкость.

Обратитесь в сервисную сеть PEUGEOT.

Сигнализатор включения стояночного тормоза, падения уровня

тормозной жидкости и неисправности электронного регулятора тормозных сил (REF)

Связан с центральным сигнализатором неисправности "STOP".

Загорается при каждом включении зажигания.

Горит в сопровождении зуммера и сообщения на дисплее о причине загорания:

- "Handbrake on", если стояночный

тормоз включен или не полностью выключен.

- "Brake ﬂ uid level low", при падении

уровня тормозной жидкости в бачке ниже допустимого предела (сигнализатор продолжает выключения стояночного тормоза).

- "Braking fault", загорается одновре-

менно с сигнализатором ABS, указывая на неисправность электронного регулятора тормозных сил. При заго-

рании сигнализатора немедленно остановитесь.

Обратитесь в сервисную сеть PEUGEOT.

гореть и после полного

Page 22

20 -

НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР

Сигнализатор неисправности системы АBS

Загорается на несколько секунд при каждом включении зажигания.

Если сигнализатор не гаснет или загорается при движении со скоростью выше 12 км/ч, это свидетельствует о неисправности системы ABS.

При этом полностью сохраняется возможность торможения автомобиля в обычном режиме с использованием усилителя тормозов.

Загорание этого сигнализатора, сопровож даемое звуковым сигналом и сообщением "ABS fault" на дисплее, свидетельствует о неисправности системы ABS.

Обратитесь в сервисную сеть PEUGEOT.

Сигнализатор разряда аккумуляторной батареи

Загорается на несколько секунд

гания. Его загорание при работающем двигателе в сопровождении сообщения "Battery charge fault" на дисплее проис- ходит в следующих случаях:

- при отказе электрической цепи заря-

- при ослаблении крепления клемм

- при обрыве или ослаблении натяже-

- при отказе генератора. Обратитесь в сервисную сеть PEUGEOT.

при каждом включении зажи-

да батареи,

проводов батареи или стартера,

ремня привода генератора,

ния

Сигнализатор системы снижения токсичности

Загорается на несколько секунд при каждом включении зажигания.

Загорание сигнализатора при работающем двигателе в сопровождении зуммера и сообщения на дисплее:

- "Antipollution fault" свидетельствует о неисправности системы снижения токсичности отработавших газов.

- "Catalytic converter fault" свидетель- ствует о нарушении работоспособ-

ности систем впрыска топлива или зажигания. Это может вывести из

каталитический нейтрализатор

строя отработавших газов (только на автомобилях с бензиновым двигателем).

Обратитесь в сервисную сеть PEUGEOT.

Индикатор включения свечей накаливания дизельного двигателя

Запускайте двигатель только после того, как индикатор погаснет.

Если после остановки двигателя прошло немного времени и он не успел остыть, индикатор загорится менее чем на одну секунду, и Вы можете сразу запускать двигатель.

Одновременно, при включении зажигания, звучит зуммер и появляется сообщение "Fuel level low" ("Мало топлива в баке") на дисплее.

Мигание сигнализатора при самом нижнем положении стрелки указателя уровня топлива и включенном зажигании свидетельствует о неисправной работе датчика уровня топлива.

С момента загорания сигнализатора Вы сможете проехать еще около 50 км .

Емкость топливного бака:

- около 55 литров для бензиновых дви- гателей,

- около 60 литров для дизельных двигателей.

Возможен выход из строя системы впрыска топлива.

Срочно обратитесь в сервисную сеть PEUGEOT.

* В зависимости от страны поставки ав-

томобиля.

Сигнализатор минимального остатка топлива в баке

Загорается на несколько секунд при каждом включении зажигания.

Сигнализатор воды в фильтре дизельного топлива *

Page 23

НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР

Сигнализатор не пристегнутого ремня безопасности *

Загорается при включении зажигания, если водитель не пристегнул ремень безопасности.

При скорости движения выше 20 км/ч он мигает в течение двух минут. По истечении двух минут он продолжит гореть до тех пор, пока водитель не пристегнется.

Индикатор отключенной подушки безопасности пассажира *

Горит в сопровождении сообщения "Passenger air bag deactivated" ("Подушка безопасности пассажира отключена") на дисплее.

Если подушка безопасности пассажира отключена, загорается при включении зажигания и не гаснет.

Во всех случаях, если этот индикатор мигает, обратитесь в сервисную сеть

PEUGEOT.

Сигнализатор фронтальных и боковых подушек безопасности

Загорается на несколько секунд сразу после включения зажигания.

Его загорание одновременно с сигналом зуммера при работающем двигателе и сообщением "Air bag fault" на многофун- кциональном дисплее свидетельствует о неисправности подушек безопасности.

Обратитесь в сервисную сеть PEUGEOT.

Указатель температуры охлаждающей жидкости

- положение стрелки в зоне (А) шкалы соответствует нормальной температуре двигателя,

- положение стрелки в зоне (В) шкалы сигнализирует об опасном повышении температуры. При этом мигает центральный сигнализатор неисправности STOP в сопровождении зум- мера и сообщения "Engine coolant temperature too high" ("Двигатель перегрет") на дисплее.

При загорании сигнализатора немедленно остановитесь.

Обратитесь в сервисную сеть PEUGEOT.

В зависимости от страны поставки автомобиля.

Page 24

22 -

НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР

ДИСПЛЕЙ ПАНЕЛИ ПРИБОРОВ

После включения зажигания он последовательно выполняет три функции:

- указателя пробега до планового технического обслуживания,

- указателя уровня масла в двигателе,

- счетчика пробега (общего и суточного).

Примечание: показания счетчика общего

и суточного пробега можно прочитать еще в течение 30 секунд после выключения зажигания, а также при ри водителя и при отпирании и запирании замков автомобиля.

открывании две-

Указатель пробега до планового технического обслуживания

Этот указатель сообщает о пробеге, который осталось пройти автомобилю до очередного технического обслуживания в соответствии с регламентом, разработанным автопроизводителем.

Принцип работы

После включения зажигания на панели приборов загорается на 5 секунд символ гаечного ключа, а счетчик общего пробега показывает округленное число километров, оставшееся до планового технического обслуживания.

Пример: до ближайшего технического об- служивания автомобилю осталось пройти 4 800 километров. После включения зажигания дисплей в течение 5 секунд показывает:

5 секунд спустя после включения зажигания счетчик пробега вновь будет работать в обычном режиме и показывать общий или суточный пробег.

Если до ближайшего технического обслуживания автомобилю осталось пройти менее 1 000 км.

Пример: до ближайшего технического обслу- живания автомобилю осталось пройти 900 км.

После включения зажигания в течение 5 секунд дисплей показывает:

5 секунд спустя после включения зажи-

гания счетчик пробега будет работать в обычном режиме, при этом символ гаечного ключа продолжит гореть.

Это предупреждает Вас о приближении момента прохождения технического обслуживания. На счетчике указывается общий или суточный пробег.

Если срок планового технического обслуживания пропущен.

При каждом включении зажигания будут мигать в течение 5 секунд символ гаечного ключа и цифра пробега, пройденного после пропущенного технического обслуживания.

Пример: автомобиль прошел 300 км после пропущенного технического обслуживания: теперь его необходимо обслужить в кратчайшие сроки.

После включения зажигания в течение 5 секунд

5 секунд спустя после включения зажи-

гания счетчик пробега будет работать в обычном режиме, при этом символ гаечного ключа продолжит гореть. На счетчике указывается общий или суточный пробег.

Примечание: "гаечный ключ" загорается также и в с лучае, когда автомобиль не обслуживался более двух лет.

дисплей показывает:

Page 25

НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР

Установка на ноль указателя планового технического обслуживания

После прохождения очередного технического обслуживания в сервисной сети PEUGEOT установка счетчика на ноль выполняется специалистами станции.

Для "обнуления" счетчика необходимо выполнить следующие действия:

- выключите зажигание,

- нажмите на кнопку 1 и удерживайте ее нажатой,

- включите зажигание.

Счетчик пробега начнет 10-секундный об- ратный отсчет,

- удерживайте кнопку 1 нажатой в тече- ние 10 секунд.

Когда на дисплее появится [= 0] , символ гаечного ключа погаснет

Индикатор уровня масла в двигателе

При включении зажигания, сразу после информации о предстоящем плановом техническом обслуживании, индикатор показывает на протяжении примерно 10 секунд уровень масла в системе смазки двигателя.

Избыточный уровень масла

Мигание шести квадратных сегментов и индикация сигнализатора "max" свидетельствует об избытке масла, способном вывести двигатель из строя.

Если избыток масла подтверждается проверкой при помощи обратитесь в сервисную сеть PEUGEOT.

Недостаточный уровень масла

Мигание шести сегментов и индикация сигнализатора "min" свидетельствует о недостатке масла, способном вывести двигатель из строя.

Если недостаток масла подтверждается проверкой при помощи ручного щупа, обязательно доведите его уровень до нормы.

ручного щупа, срочно

Неисправность индикатора уровня масла

Мигание шести сегментов свидетельствует о неисправности индикатора уровня масла.

Двигатель может выйти из строя. Обратитесь в сервисную сеть PEUGEOT.

Показания ручного щупа или индикатора будут точными, только если автомобиль стоит на горизонтальной площадке и с момента остановки двигателя прошло не менее 15 минут.

Page 26

24 -

НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР

Счетчик пробега

Нажатием на кнопку 1 можно поперемен- но выводить на дисплей показания обоих счетчиков пробега - общего и за поездку.

Для установки счетчика пробега за поездку на ноль выведите его показания на дисплей, нажмите на кнопку 1 и удерживайте ее в на- жатом положении до появления нулей.

РЕГУЛЯТОР ПОДСВЕТКИ ПРИБОРНОЙ ПАНЕЛИ

При включенном наружном освещении нажмите на кнопку, чтобы интенсивность подсветки приборной панели начала изменяться. Когда яркость подсветки достигнет минимального (или максимального) значения, отпустите кнопку, а затем нажмите ее снова, чтобы увеличить (или уменьшить) яркость.

Когда яркость подсветки достигнет желаемого значения, отпустите кнопку.

АСЫ

Кнопка 1 : установка времени в часах. Кнопка 2 : установка времени в минутах. Нажмите и удерживайте нажатой соот-

ветствующую кнопку для непрерывного изменения времени в часах и минутах.

Page 27

НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР

ДИСПЛЕЙ А

Этот дисплей позволяет получить следующую информацию:

- время,

- дату,

- показатели работы автомагнитолы,

- контролировать открытое положение

дверей (например, "Передняя левая дверь не заперта" и т.п.),

- кратковременные сообщения об аварийном состоянии (например, "Заменить элемент питания в пульте ДУ") или информацию ( например, "Включен режим экономии электроэнергии").

Настройка параметров дисплея A

Удерживайте нажатой в течение двух секунд кнопку A , чтобы получить возможность выполнить настройки: соответствующий параметр начинает мигать, настройку можно начинать.

Затем каждое нажатие на кнопку A будет приводить к вызову следующих параметров для настройки:

- язык информационных сообщений,

- часы (12-ти или 24-х часовой формат),

- минуты,

- год,

- месяц,

- день, Краткое нажатие на кнопку B позволя-

ет изменять выбранный параметр. При длительном нажатии параметр будет изменяться быстро (по достижении своего максимального значения параметр возвращается к нулю).

Если не предпринимать никаких в течение 7 секунд, дисплей вернется к текущему состоянию, а измененные параметры останутся в памяти.

действий

Page 28

26 -

МФОР

Page 29

ВЕНТИЛЯЦИЯ

1. Сопла обдува ветрового стекла.

2. Сопла обдува стекол передних дверей.

3. Боковые вентиляционные решетки.

4. Центральные вентиляционные решетки.

5. Сопла подвода воздуха к ногам водителя и переднего пассажира.

Рекомендации по использованию системы вентиляции

Выберите режим распределения воздуха по салону, который создает наибольший комфорт и соответствует погодным условиям.

Постепенно изменяйте температуру поступающего воздуха для получения наибольшего комфорта.

Поверните регулятор поступления воздуха в положение "Наружный воздух".

Для обеспечения равномерного распределения воздуха по салону следите за тем, чтобы решетка наружного отверстия для забора воздуха, а также сопла подачи воздуха не были ничем перекрыты. Периодически проверяйте состояние противопылевого

Пока двигатель не прогрет, система вентиляции, чтобы не переохлаждать салон, будет выходить на оптимальный уровень работы постепенно.

С наибольшим эффектом кондиционер ( клавиша A/C ) работает только при закрытых окнах.

Если в результате длительного пребывания на солнце температура в салоне остается слишком жаркой, вы можете открыть несколько секунд, чтобы проветрить.

фильтра салона.

его на

В системе кондиционирования воздуха не содержится хлоросодержащих соединений, нарушающих озоновый слой земной атмосферы.

Включайте кондиционер хотя бы 5-10 минут не реже одного-двух раз в ме-

сяц, чтобы обеспечить его безотказную работу.

На стоянке работа кондиционера сопровождается естественным выделением капель водяного конденсата, стекающего под автомобиль через специальное отверстие. Поэтому под ним может образоваться лужица.

При неудовлетворительной работе кондиционера прекратите пользоваться им и обратитесь в сервисную сеть PEUGEOT.

на

МФОР

Обогрев задних стекол и наружных зеркал

Обогрев задних стекол и наружных зеркал включается одной кнопкой и действует только при работающем двигателе.

Предусмотрено автоматическое выключение обогрева примерно через двенадцать минут.

Повторное нажатие на кнопку приводит к включению обогрева еще на двенадцать минут.

Можно принудительно выключить обогрев, если еще раз нажать на кнопку истечения двенадцати минут.

до

Page 30

28 -

МФОР

ОТОПЛЕНИЕ

1. Регулятор подачи воздуха

Перемещая регулятор из положения 1 в положение 4 , отрегу- лируйте подачу воздуха в салон, чтобы микроклимат стал комфортным.

2. Регулятор подачи воздуха и поступление наружного воздуха в салон

Поступление наружного воздуха в салон.

Это положение регулятора соответствует нормальному режиму работы системы вентиляции.

Изоляция салона от внешней атмосферы.

В этом положении салон изолируется от внешних неприятных запахов и дыма.

При первой же возможности верните регулятор в режим подачи в салон наружного воздуха, чтобы не допускать оседания конденсата на стеклах.

Page 31

МФОР

3. Регулятор температуры воздуха

Температуру в салоне можно регулировать по своему усмотрению.

Она регулируется перемещением регулятора из голубой зоны (температура наружного воздуха) в красную (теплый воздух).

4. Регулятор потоков воздуха

К ветровому и боковым стеклам (для удаления конденсата и инея).

Для быстрого удаления инея и конденсата с ветрового и боковых стекол:

- переведите регулятор подачи воздуха

в положение "Наружный воздух",

- установите регуляторы температуры

и подачи воздуха в максимальное положение,

- перекройте центральные дефлекторы.

К ветровому и боковым стеклам, а также к ногам пассажиров.

К ногам пассажиров.

Эти настройки рекомендуется использо-

вать при эксплуатации автомобиля в холодных климатических условиях.

К центральным и боковым дефлекторам.

Эти настройки рекомендуется использовать при эксплуатации автомобиля в условиях повышенных температур.

Page 32

30 -

МФОР

КОНДИЦИОНЕР ВОЗДУХА

1. Выключатель кондиционера воздуха

Кондиционер воздуха предназначен для работы в любое время года. Летом он позволяет охладить воздух, а зимой, при температуре ниже 0 °C, повысить эффективность удаления конденсата со стекол.

Для включения кондиционера нажмите на кнопку выключателя. При этом загорится индикатор.

Кондиционер воздуха не работает, если регулятор подачи воздуха в салон установлен на минимум.

Примечание: чтобы кондиционер рабо- тал эффективнее, не закрывайте вентиляционные решетки дефлекторов.

2. Регулятор подачи воздуха и поступление воздуха в салон

Page 33

МФОР

Поступление наружного воздуха в салон.

Это положение регулятора соответствует нормальному режиму работы системы.

Рециркуляция воздуха в салоне.

В этом положении салон изолируется от наружных неприятных запахов и дыма.

Включение режима рециркуляции возду-

ха совместно с кондиционером позволяет ускорить как охлаждение, так и нагревание воздуха в салоне.

При использовании рециркуляции воздуха без кондиционера возрастает риск запотевания стекол.

При первой же возможности переведите регулятор на подачу в салон наружного воздуха, чтобы избежать оседания конденсата на стеклах.

3. Регулятор температуры воздуха

Температуру в салоне можно регулировать по своему усмотрению.

Она регулируется перемещением регулятора из голубой зоны (воздух, охлажденный кондиционером) в красную (теплый воздух).

4. Регулятор потоков воздуха

К ветровому и боковым стеклам (для удаления инея и конденсата).

Для быстрого удаления инея и конденсата с ветрового и боковых стекол:

- установите регуляторы температуры

и подачи воздуха в максимальное положение,

- перекройте центральные дефлекторы,

- переведите регулятор подачи воздуха в положение "Наружный воздух",

- включите кондиционер

К ветровому и боковым стеклам, а также к ногам пассажиров.

К ногам пассажиров.

Эти настройки рекомендуется исполь-

зовать при эксплуатации автомобиля в холодных климатических условиях.

К центральным и боковым дефлекторам.

Эти настройки рекомендуется использовать при эксплуатации автомобиля в условиях повышенных температур.

Дополнительный подогреватель

Автомобили с двигателем HDI могут комплектоваться автоматической системой дополнительного подогрева, предназначенной для обеспечения более комфортного микроклимата в салоне.

При работе двигателя в режиме холостых оборотов или на стоянке работа подогревателя может сопровождаться легким свистящим шумом и небольшим выделением испарений с запахом - это нормальное явление.

Page 34

ИДЕНЬ

Page 35

ПЕРЕДНИЕ СИДЕНЬЯ

ИДЕНЬ

1. Регулировка подголовника по высоте

Чтобы поднять или опустить подголовник, перемещайте его в направляющих втулках.

Регулировка подголовника считается правильной, если его верхний край находится на одном уровне с макушкой головы.

Для снятия подголовника необходимо привести его в самое высокое положение, нажать на фиксаторы, а затем потянуть кверху.

Для обратной установки на место вставьте направляющие подголовника во втулки строго вдоль оси спинки.

Не ездите со снятыми подголовниками; они всегда должны быть установлены и правильно отрегулированы.

2. Подлокотники

Подлокотники можно складывать.

3. Регулировка наклона спинки

сиденья

A. Чтобы отрегулировать на-

клон, поверните рукоятку.

B. Потяните за рычаг (на

моделях с одной боковой дверью на салазках).

4. Регулировка продольного

положения

Потяните блокирующий рычаг вверх и сдвиньте сиденье вперед или назад.

5. Выдвижной ящик для

вещей (на моделях с подушкой безопасности пассажира)

Под сиденьем переднего пассажира расположен ящик для хранения различных предметов.

Чтобы открыть ящик, приподнимите его и потяните.

Не

кладите тяжелых и громоздких

предметов в выдвижные ящики.

хранения

6. Выключатель подогрева сидений

Нажмите на кнопку выключателя. Температура регулируется автоматически.

Повторное нажатие на кнопку приведет к выключению электрообогревателя.

Примечание: подогрев сиденья или си- дений продолжается еще в течение двух минут после выключения зажигания.

7. Доступ к задним сиденьям (на моделях с одной боковой дверью на салазках)

Потяните за рычаг, чтобы наклонить ку и сдвинуть сиденье вперед.

Bыбранные регулировки сиденья сохраняются после его возвращения в начальное положение (со стороны водителя).

Ничто не должно препятствовать возвращению сиденья в начальное положение: оно должно стать обратно, чтобы его про дольная регулировка зафиксировалась.

спин-

Page 36

ИДЕНЬ

УНИВЕРСАЛЬНОЕ ПАССАЖИРСКОЕ КРЕСЛО

Чтобы сложить спинку кресла: Потяните кверху за рукоятку 1 и наклоните

спинку. Вы получите горизонтальную плоскость,

подставки для напитков дывания документов.

и лямку для скла-

Чтобы сложить сиденье полностью: Потяните кверху за рычаг 2 и опрокиньте

сиденье целиком. При этом подголовник снимать необяза-

тельно. Вам откроется доступ к ящику, в который

можно сложить не выступающие наружу предметы.

Если в автомобиле не установлена грузовая перегородка, Вы можете разместить в салоне длинномерные предметы (длиной до 2,1 м).

В этом случае нижний конец груза должен опираться на передний борт пола, а верхний следует закрепить при помощи опорной штанги или с использованием отверстий для привязывания багажа.

Page 37

ИДЕНЬ

ЗАДНИЙ ДИВАН

Й)

Д Д

Чтобы сложить задний диван:

- опустите подголовник,

- нажмите на рычаг 1 , чтобы разблоки- ровать спинку 2 ,

- опустите спинку 2 на сиденье,

- сложите сиденье "книжкой".

5-МЕСТНЫ

Для приведения сиденья в нормальное положение:

- откиньте сложенное сиденье назад,

- поднимите спинку сиденья,

- проверьте, зафиксировалось ли денье.

При установке сиденья на место при-

мите меры предосторожности, чтобы не зажать ремни безопасности.

си-

ПОДГОЛОВНИК

Подголовник выполнен в форме "запятой". Чтобы поднять: одновременно нажмите

на оба фиксатора, потяните и установите в верхнее положение.

Чтобы опустить: нажав на оба фиксатора, надавите на подголовник сверху и опустите его.

Чтобы снять: приведите его в верхнее положение, приподнимите и выньте.

Уберите его, закрепив в автомобиле. Чтобы вновь установить: вставьте стерж-

ни подголовника в отверстия так, чтобы они вошли строго вдоль оси спинки.

Page 38

ИДЕНЬ

ЗАДНИЕ ДИВАНЫ

Д Д

Диваны второго и третьего рядов не взаимосвязаны и могут трансформироваться.

Диван 2-го ряда

Установка дивана в положение "столик"

- Опустите подголовник в крайнее нижнее положение.

- Нажмите на ручку и уложите спинку на подушку дивана.

Установка спинки на место

- Верните спинку в ее в исходное положение и убедитесь в том, что она надежно стала на фиксатор, располо-

на стойке кузова.

женный

Складывание дивана "книжкой"

- Установите диван в положение "столик".

- Потяните за расположенную за ди-

ваном красную ручку, чтобы извлечь ножки из напольных фиксаторов.

- Наклоните диван вперед.

Установка дивана на место

Перед тем как установить диван, убедитесь в том, что:

- ноги

- ремень безопасности бокового сиде-

- Опустите диван назад.

сидящих в третьем ряду пасса-

жиров не расположены на напольных фиксаторах дивана,

нья не зажат.

Page 39

Диван 3-го ряда

Установка спинки в положение "столик"

- Опустите подголовники в крайнее нижнее положение.

- Нажмите одновременно на оба фиксатора и уложите спинку на подушку дивана.

Складывание дивана "книжкой"

- Установите диван в положение "столик".

- Потяните за расположенную за ди-

ваном красную ручку, чтобы извлечь ножки из напольных фиксаторов.

- Наклоните диван вперед.

Установка дивана на место

- Перед тем как установить диван, убедитесь в том, что ремни безопасности боковых сидений не

- Опустите диван назад.

зажаты.

ИДЕНЬ

Проход к сиденьям 3-го ряда

Проход к сиденьям третьего ряда открывается через правую сдвижную дверь сбоку сидений второго ряда.

Рекомендации

Не кладите жесткие и тяжелые предметы на спинки сидений,

резкого торможения или удара они могут стать "опасными снарядами" и нанести травму.

После различных действий с сиденьями:

- не загромождайте проход к сиденьям

- ремни безопасности должны оста-

- пассажир обязан отрегулировать

- пассажир третьего ряда сидений дол-

сложенные "столиком": в случае

снятый подголовник следует убрать и закрепить в надежном месте автомобиля,

третьего ряда,

ваться доступными для пассажиров, легко вытягиваться и пристегиваться,

свой ремень безопасности и пристегнуться,

жен следить за тем, чтобы его ноги не располагались на отверстиях фиксаторов сидений 2-го ряда.

Установка спинки на место

Верните спинку в ее в исходное положение и убедитесь в том, что она надежно стала на фиксаторы, расположенные на стойках кузова.

Page 40

ИДЕНЬ

ОБЩАЯ ИНФОРМАЦИЯ О

ЕТСКИХ КРЕСЛАХ

Несмотря на то, что при разработке автомобиля PEUGEOT проблеме безопасности детей было уделено много внимания, безопасность Ваших детей также зависит и от Вас.

Для обеспечения оптимальной безопасности детей соблюдайте следующие рекомендации:

- все дети младше 12 лет, либо

ростом менее 1 м 50 см должны перевозиться в специальных де-

креслах, прошедших серти-

тских фикацию на соответствие нормам безопасности, учитывающих их весовые показатели и устанавли-

ваемых на сиденьях, оборудованных ремнями безопасности или креплениями ISOFIX * ,

- детей весом менее 9 кг следует

перевозить только в положении "спинкой вперед" на переднем сиденье.

ДЕТСКОЕ КРЕСЛО НА ПЕРЕДНЕМ СИДЕНЬЕ

"Спинкой вперед"

При установке детского кресла для перевозки ребенка "спинкой вперед" на си- денье переднего пассажира , подушку безопасности пассажира * следует обязательно отключать. Иначе надувшаяся

подушка безопасности может привести к

тяжелому травмированию или гибе-

ли ребенка .

"Лицом вперед"

При установке детского кресла для перевозки ребенка "лицом вперед" на сиденье переднего пассажира , это сиденье следует сдвинуть в среднее положение продольной регулировки, его спинку поставить прямо и оставить включенной подушку безопасности переднего пассажира.

* В каждой стране перевозка детей в

автомобиле регламентируется дейс твующим в ней собственным законодательством. Изучите правила, принятые в Вашей стране.

Среднее положение продольной

регулировки

Page 41

ИДЕНЬ

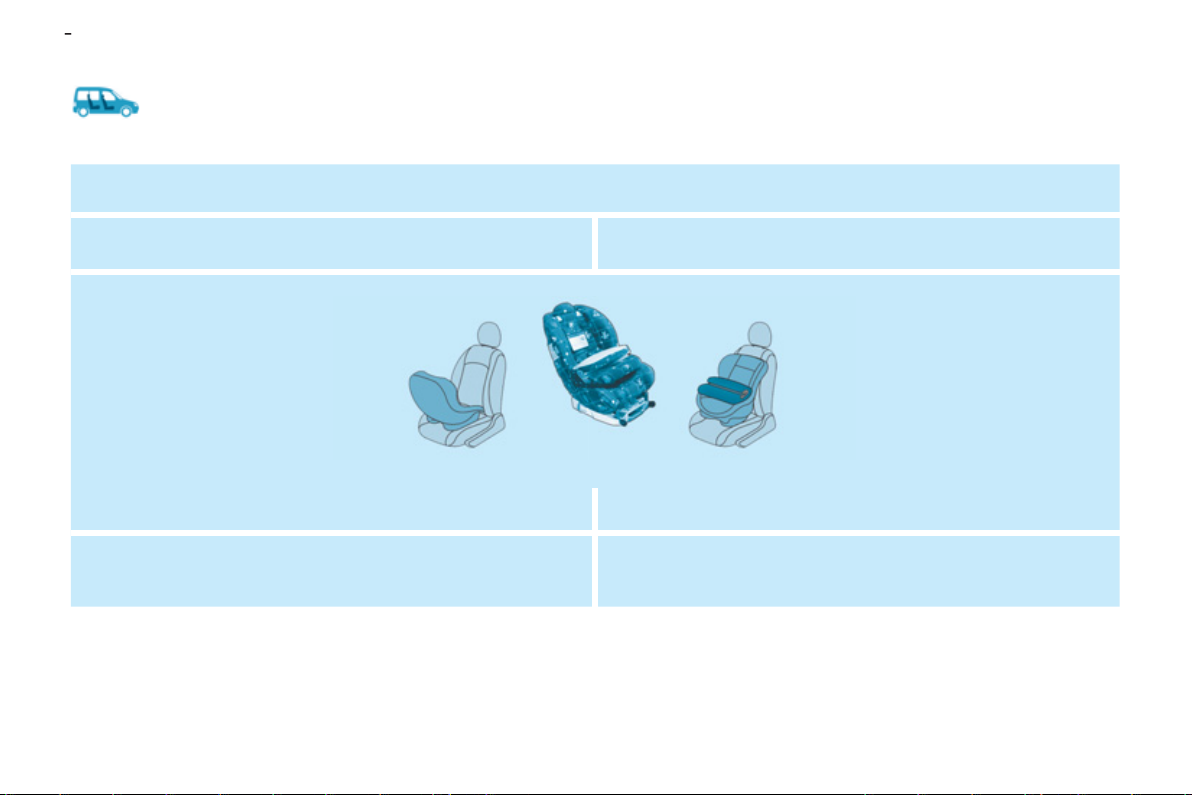

ДЕТСКИЕ СИДЕНЬЯ, РЕКОМЕНДОВАННЫЕ PEUGEOT

Компания PEUGEOT предлагает широкий выбор детских кресел из своего каталога, которые можно закреплять при помощи трехточечного ремня безопасности :

Группа 0+: от новорожденных до 13 кг

Группы 2 и 3: от 15 до 36 кг

Кресло "RÖMER Baby-Safe Plus"

Устанавливается "спинкой вперед".

Отключение подушки безопасности

пассажира OFF

Кресло "RECARO

Start"

"RÖMER KIDFIX"

Может фиксироваться при помощи креплений ISOFIX.

Ребенок пристегнут ремнем безопасности.

Кресло "KLIPPAN Optima"

С возраста 6 лет (около 22 кг) следует использовать только

сиденье с высокой

подушкой.

Page 42

ИДЕНЬ

КРЕПЛЕНИЕ ДЕТСКОГО КРЕСЛА ПРИ ПОМОЩИ РЕМНЯ БЕЗОПАСНОСТИ

В соответствии с европейской регламентацией приведенная таблица дает представление о возможности размещения детских кресел, закрепляемых ремнем безопасности и сертифицированных как "универсальные" (a) в зависимости от весовой группы ребенка и места установки в салоне автомобиля:

Весовая группа и примерный возраст

Менее 13 кг

Место

Сиденье переднего пассажира (c) U U U U

(Группы 0 (b) и 0+)

От рождения

до ≈ 1 года

От 9 до 18 кг

(Группа 1)

От 1 года до ≈ 3 лет

От 15 до 25 кг

(Группа 2)

От 3 до ≈ 6 лет

От 22 до 36 кг

(Группа 3)

От 6 до ≈ 10 лет

2-й ряд

3-й ряд

Боковые U U U U

Среднее U U U U

Правое U U U U

Левое U U U U

Боковые U U U U

Среднее U U U U

Page 43

ИДЕНЬ

(a) Детское универсальное кресло: крес-

ло, которое можно устанавливать на всех автомобилях и закреплять при помощи ремня

(b) Группа 0: от рождения до 10 кг. (c) Перед тем, как разместить ребенка на

этом месте, см. правила, действующие в Вашей стране.

U Сиденье, приспособленное для установ-

ки детского кресла при помощи ремня безопасности, сертифицированного как универсальное для перевозки "спинкой вперед" и/или "лицом вперед".

безопасности.

КРЕПЛЕНИЯ "ISOFIX"

Ваш автомобиль сертифицирован в соответствии с нормативами , предъявляемыми к системе ISOFIX. Представленные здесь сиденья оборудованы * креплениями ISOFIX, отвечающими этим нормативам:

Они представляют собой две скобы крепления, расположенные между спинкой и подушкой сиденья.

Система креплений ISOFIX обеспечивает прочную, надежную и быструю установку кресла для перевозки ребенка в Вашем автомобиле.

Детские кресла ISOFIX оборудованы двумя замками, которые легко закрепляются на двух скобах.

* На 7-местном "досугомобиле" крепления

не устанавливаются.

Page 44

ИДЕНЬ

ДЕТСКОЕ КРЕСЛО ISOFIX, РЕКОМЕНДОВАННОЕ PEUGEOT И СЕРТИФИЦИРОВАННОЕ ДЛЯ УСТАНОВКИ В ВАШЕМ АВТОМОБИЛЕ

Кресло KIDDY isoﬁ x

Группа 0+: от новорожденных до 13 кг Группа 1: от 9 до 18 кг

Устанавливается "спинкой вперед" только на

Корпус детского кресла должен опираться на спинку расположенного перед ним штатного сиденья автомобиля.

Данное детское кресло можно также уста-

навливать на сиденьях, не оборудованных креплениями ISOFIX.

заднем боковом сиденье. Устанавливается "лицом вперед".

Расположенное спереди штатное сиденье автомобиля обязательно должно быть установлено в среднее положение продольной регулировки.

В таких случаях его следует обязательно привязать к штатному сиденью при помощи трехточечного ремня безопасности.

Следуйте рекомендациям по установке детских кресел, содержащимся в прилагаемых к ним инструкциях изготовителя.

Page 45

ИДЕНЬ

РЕКОМЕНДАЦИИ ПО

ДЦ

ЕТСКОГО КРЕСЛА

Небрежная установка детского кресла в автомобиле снижает надежность защиты ребенка в случае столкновения в ДТП.

Не забывайте пристегивать ремни безопасности или лямки детского кресла так, чтобы они плотно прилегали к его телу, даже при переездах на короткие расстояния.

Для оптимальной установки детского кресла следите за тем, чтобы спинка кресла опиралась на спинку штатного сиденья автомобиля, а подголовник сиденья не мешал креслу занять правильное положение.

Если подголовник приходится снять, примите меры, чтобы он был убран в надежное место или закреплен так, чтобы не превратиться в стремительно летящий

"снаряд" в случае резкого торможения.

Не следует перевозить

денье детей в возрасте до 10 лет в положении "лицом вперед" за исключением случаев, когда задние сиденья заняты другими детьми или если задние сиденья сняты или сложены.

Отключайте подушку безопасности переднего пассажира сразу при установке на его сиденье детского кресла "спинкой вперед". Если этого не сделать, надувшаяся в случае аварии подушка может привести к тяжелому травмированию или гибели ребенка.

Установка кресла с высокой подушкой

Верхняя ветвь ремня должна проходить по плечу ребенка, не затрагивая область шеи.

Убедитесь, что нижняя ветвь ремня безопасности расположена на бедрах ребенка.

Специалисты компании "Автомобили PEUGEOT" рекомендуют Вам восполь-

зоваться сиденьем с повышающей подушкой и спинкой, оборудованной правильно направляющим ленту ремня на уровне плеча.

на переднем си-

пазом,

В целях безопасности, не оставляйте:

- ребенка или детей в автомобиле одних без присмотра,

- ребенка или животное в автомобиле

с закрытыми окнами, если он стоит на солнце,

- ключи в автомобиле в детей месте.

Во избежание случайного открывания детьми задних дверей пользуйтесь устройством блокировки дверных замков.

Не следует опускать стекла задних дверей более, чем на треть.

Для защиты детей от солнечных лучей установите на задних боковых окнах шторки.

доступном для

Page 46

ИДЕНЬ

РЕМНИ БЕЗОПАСНОСТИ

Регулировка ремней безопасности по высоте

Чтобы опустить или поднять: передвиньте крепление ремня вниз или

вверх.

Пристегивание ремней безопасности

Вытяните ремень и вставьте скобу в паз замка до щелчка.

Проверьте надежность фиксации ремня в замке, потянув за лямку.

Отстегивание ремней

Нажмите на кнопку замка.

Ремни безопасности передних сидений с пиротехническими натяжителями

Для повышения безопасности при фронтальных столкновениях на передних сиденьях установлены ремни безопасности с пиротехническими натяжителями.

При достаточно сильном ударе натяжители мгновенно натягивают ремни и плотно прижимают тела водителя и пассажира к спинкам сидений.

Система пиротехнических натяжителей ремней безопасности работает только при включенном зажигании.

Ремни безопасности задних сидений (5 мест)

На задних сиденьях установлены три инерционных трехточечных ремня (на сиденье, разделяющемся на части 1/3 и 2/3).

Ремни безопасности задних сидений (7 мест)

Во втором ряду На задних сиденьях установлены два

инерционных трехточечных ремня.

В третьем ряду На задних сиденьях установлены три

инерционных

трехточечных ремня.

Page 47

ИДЕНЬ

Водитель обязан убедиться, что

пассажиры правильно пользуются ремнями безопасности и что все они пристегнулись перед началом поездки.

Независимо от Вашего местонахождения в автомобиле всегда пристегивайтесь ремнем безопасности, даже при поездках на короткие расстояния.

Не путайте запорные скобы и замки ремней, иначе они не выполнят своих защитных функций.

При наличии на сиденьях подлокотников * поясная лямка ремня всегда должна быть протянута под подлокотником.

Ремни оборудованы инерционной катушкой с автоматической подгонкой длины лямки по Вашей фигуре. При отстегивании ремня за ненадобностью его лямка автоматически сматывается на катушку.

Пристегиваясь и отстегиваясь, следите за тем, чтобы ся на катушку.

Тазовая лямка ремня должна располагаться как можно ниже на бедрах.

Плечевая лямка должна располагаться на плече у основания шеи.

Инерционные катушки оборудованы механизмом автоматической блокировки ремней в случае дорожно-транспортного происшествия, экстренного торможения или опрокидывания автомобиля. Вы можете разблокировать ремень, лямку и затем отпустив ее.

ремень правильно сматывал-

потянув за

Чтобы эффективно выполнять свою защитную функцию, ремень безопасности:

- должен прилегать к телу как можно плотнее,

- должен использоваться для пристегивания одного взрослого,

- не должен иметь надрывов или следов износа,

- должен вытягиваться вперед так, что-

лямка не была скручена,

бы

- не должен подвергаться конструктивным изменениям или переделкам, чтобы не нарушить его надежность и прочность.

В соответствии с действующими требованиями безопасности все работы, касающиеся ремонта и проверки исправности ремней, должны осуществляться специалистами сервисной сети PEUGEOT, которые обеспечат гарантированное качество исполнения работ.

В особенности следует проверять в сервисной сети ремни, имеющие малейшие признаки повреждения.

Для чистки лямок ремней безопасности пользуйтесь водным раствором циальным составом для очистки тканевых поверхностей, имеющимся в продаже в торгово-сервисной сети PEUGEOT.

После складывания или перемещения сиденья или заднего дивана убедитесь, что безопасности занимает правильное положение и смотан на катушку.

мыла или спе-

ремень

При перевозке детей:

- используйте соответствующее детское кресло, если ребенку менее 12 лет или его рост не превышает 1 м 50 см,

- не пользуйтесь пазом, направляющим лямку ремня * при установке детского кресла,

- запрещается пристегивать более одного пассажира одним ремнем пасности,

- никогда не перевозите ребенка на своих коленях.

В зависимости от характера и силы столкновения автомобиля в ДТП пи-

ротехнический преднатяжитель ремня может сработать до и независимо от срабатывания модуля надувных подушек безопасности. Срабатывание преднатяжителей сопровождается детонационным хлопком с одновременным выделением безвредного дыма воспламенителем пиротехнического патрона, встроенного в систему.

В любом случае на панели приборов загорится сигнализатор неисправности системы подушек безопасности.

После любого дорожно-транспортного происшествия необходимо проверить, а возможно и заменить ремни безопасности, обратившись в сервисную сеть

PEUGEOT.

безо-

* В зависимости от варианта исполнения

и комплектации автомобиля.

Page 48

46 -

ЛЮЧИ и ЗАМОК ЗАЖИГАНИ

КЛЮЧИ

Ключи позволяют отпирать, независимо друг от друга, замок дверей, лючок заливной горловины топливного бака, управлять выключателем подушки безопасности переднего пассажира, а также включать зажигание.

Центральный электрический замок

Поворотом ключа в замке передней двери можно запирать и отпирать боковые двери и дверцу багажника.

Если одна из дверей или дверца багажника открыта, центральный замок не сработает.

Все это можно осуществлять при помощи пульта дистанционного управления с некоторого расстояния.

Пульт дистанционного управления

Запирание

Чтобы запереть автомобиль, нажмите на кнопку А .

Запирание замков подтверждается загоранием фонарей указателей поворотов примерно на две секунды.

Отпирание автомобиля

Для отпирания автомобиля нажмите на кнопку В .

Отпирание замков подтверждается быстрым миганием фонарей указателей поворотов.

Примечание : при случайном отпирании замков без последующего дверей в течение 30 секунд, они будут вновь автоматически заперты по истечении этого времени.

Поиск автомобиля на стоянке

Для быстрого отыскания своего (предварительно запертого) автомобиля на стоянке:

) нажмите на кнопку А , при этом

автомобиля

открывания

в салоне загорятся плафоны, а фонари указателей поворотов будут мигать в течение нескольких секунд.

Замена батарейки в ключе-пульте

Элемент питания CR2016/3 вольт. О "севшей" батарейке ключа-пульта дистан-

ционного управления Вас проинформирует звуковой зуммер, а на дисплее появится сообщение "Remote control battery low"

("Замените батарейку в пульте"). Для ее замены раскройте корпус пульта с

помощью монеты на уровне кольца. Если после замены батарейки пульт дис-

танционного управления по-прежнему не работает лизировать.

, его необходимо вновь инициа-

Инициализация пульта дистанционного управления

) Выключите зажигание. ) Вновь включите зажигание. ) Нажмите сразу на кнопку А на не-

сколько секунд.

) Выключите зажигание и выньте ключ

из замка. Пульт дистанционного управления вновь готов к работе.

Page 49

ЛЮЧИ и ЗАМОК ЗАЖИГАНИ

ЭЛЕКТРОННАЯ

РОТИВОУГОННАЯ СИСТЕМА

Она блокирует систему управления двигателем сразу после выключения зажигания и препятствует угону автомобиля при попытке взлома.

В пластмассовом корпусе ключа зажигания содержится индивидуальный электронный код. При включении зажигания код распознается противоугонной системой и запуск двигателя становится возможным.

В случае неисправности системы кон- трольная лампа ральной части приборной панели кнопки центрального замка начинает мигать с ускоренной частотой при включении зажигания (т.е. при повороте ключа из первого во второе положение), при этом раздается сигнал зуммера, а на дисплее появляется сообщение.

В этом случае Ваш автомобиль не заведется.

Срочно обратитесь в сервисную сеть PEUGEOT.

расположенной в цент-

Сигнализатор забытого ключа

Если, выходя из автомобиля, Вы оставили ключ в замке зажигания, то, при открывании двери, специальный зуммер известит Вас об этом.

Внимательно запишите и бережно храните номера ключей. Номер ключа в кодированном виде нанесен на табличку, которая к нему прикреплена.

Пульт дистанционного управления представляет собой весьма высокочастотный передатчик, поэтому следует избегать случайных нажатий на кнопки пульта, когда он находится в Вашем кармане - это может привести к произвольному отпиранию замков, которого Вы можете не заметить.

Пока ключ с пультом находится в замке зажигания, пульт не работает, даже при выключенном зажигании (не считая режима инициализации

Включенная при вождении блокировка дверных замков может осложнить спасателям доступ в автомобиль в случае необходимости.

В целях обеспечения безопасности (если в автомобиле остаются дети), вынимайте ключ из замка зажигания, даже если Вы отлучаетесь на короткое время.

Запрещается бесцельно "теребить" кнопки пульта дистанционного управления, находясь вдали от сбить все настройки пульта и его придется вновь инициализировать.

При покупке подержанного автомобиля рекомендуется изменить код ключей в сервисной сети PEUGEOT : в этом случае Вы будете уверены, что Ваши ключи единственные, которые позволяют запустить двигатель Вашего автомобиля.

Запрещается вносить какие-либо изменения в электронную противоугонную систему

PEUGEOT.

автомобиля. Это может

восприимчивый

Если ключи потеряны

Обратитесь в сервисную сеть PEUGEOT , захватив с собой технический паспорт автомобиля и документ, удостоверяющий Вашу личность.

Сотрудник сети PEUGEOT восстановит код ключа и транспондера и закажет для Вас новый.

Тяжелый предмет (брелок...), подвешенный на ключ, находящийся в замке зажигания может привести ханизма.

к поломке ме-

Page 50

48 -

ЛЮЧИ и ЗАМОК ЗАЖИГАНИ

ОХРАННАЯ СИГНАЛИЗАЦИЯ *

Система наделена функцией двойной защиты автомобиля:

- по его периметру , срабатывая в мо- мент открытия двери, капота или ба-

гажника ;

- внутри салона , срабатывая в случае изменения внутрисалонного про-

странства (при разбивании стекла или при перемещениях по салону) .

Активирование системы

Выключите зажигание и выйдите из автомобиля.

Включите систему до истечения 5 минут после своего выхода из автомобиля, заперев замки при помощи пульта дистанционного управления (при этом в салоне начнет ежесекундно мигать красный светодиод 1 , заметный извне).

В момент срабатывания системы включается сирена, и фонари указателей поворотов мигают в течение 30 секунд.

После этого система вновь переходит в дежурный режим, оставаясь активной.

Примечание: чтобы закрыть автомобиль, не активируя охранную систему, просто закройте его на ключ.

К сведению

Если, при активировании охранной сигнализации, какая-либо дверь, крышка багажника или капот подаст мгновенный короткий сигнал.

Чтобы охранная сигнализация перешла в активный режим, автомобиль должен быть полностью закрыт.

После того, как система контроля пространства салона сработает 10 раз подряд, она выйдет из активного режима и автоматически отключится. Чтобы она заработала вновь, ее нужно снова активировать.

Выключение системы

Отоприте автомобиль пультом дистанционного управления (при светодиод системы 1 должен погаснуть).

Примечание: если красный светодиод продолжает мигать, значит охранная сигнализация сработала в Ваше отсутствие.

Чтобы выключить его, включите зажигание.

В зависимости от страны поставки автомобиля.

неплотно закрыты, сирена

этом красный

Примечание: если система охранной сиг-

нализации находится в активном режиме, а замки не отпираются при помощи пульта ДУ:

) отоприте автомобиль ключом и от-

кройте дверь: при этом зазвучит сирена;

) включите зажигание до истечения

10 секунд; сирена выключится.

Постановка системы только на контроль периметра

Если на время своего отсутствия Вы решили оставить приоткрытое окно или если в машине остается животное, нужно включить только систему контроля периметра:

● Выключите зажигание.

● Нажмите на кнопку 2 и удерживайте нажатие, пока не загорится светодиод 1 .

● Выйдите из автомобиля.

● Нажмите на пульте ДУ на кнопку уп- равления запиранием замков.

● Дверные замки запрутся.

● Красный светодиод кнопки начнет ежесекундно мигать.

Контроль исправности

Если, при включении зажигания, в центре панели приборов постоянным светом горит красный светодиод, значит неисправна сирена.

Обратитесь в сервисную сеть PEUGEOT, чтобы проверить исправность системы.

Не вносите никаких изменений в систему охранной сигнализации, так как это может привести к сбоям в ее работе.

Page 51

ЛЮЧИ и ЗАМОК ЗАЖИГАНИ

ПЕРЕДНИЕ ДВЕРИ И БОКОВЫЕ СДВИЖНЫЕ ДВЕРИ

Открывание дверей снаружи

Передние двери

Боковые двери

Открывание дверей из салона

Передние двери

Отпирание замка двери водителя приводит к одновременному отпиранию и остальных замков автомобиля.

Запирание/отпирание замков из салона

Передние двери

Чтобы запереть замок, нажмите на кнопку А . Нажатием на кнопку любой из передних

дверей запираются замки всего автомобиля.

Чтобы отпереть их и открыть дверь поднимите кнопку А и потяните на себя дверную ручку.

Отпирание замка двери водителя приводит к одновременному отпиранию и остальных замков автомобиля.

Боковые двери

Боковые сдвижные двери

Отпирание и запирание замков боковых сдвижных дверей касается только конкретной двери.

Для закрывания нажмите на рукоятку В по направлению к передней части автомобиля и сдвиньте дверь.

Для открывания нажмите направлению к задней части автомобиля и сдвиньте дверь.

Отпирание и запирание боковой сдвижной двери из осуществляется при помощи дверной ручки.

В конструкции двери предусмотрен специальный упор, удерживающий ее в открытом положении.

на рукоятку В по

салона

При снятой пробке топливного

бака правая сдвижная дверь не открывается.

Page 52

50 -

ЛЮЧИ и ЗАМОК ЗАЖИГАНИ

Автоматическое включение центрального замка

Центральный замок может включаться автоматически (если автомобиль движется со скоростью выше 10 км/час). Данную функцию Вы можете включить или отключить.

Включение

Длительно нажмите на кнопку D . Включение функции сопровождается звуко-

вым сигналом и сообщением на дисплее.

Запирание из салона

Нажмите или поднимите кнопку С чтобы запереть или отпереть замок из салона.

Запирание из салона

При нажатии на кнопку D срабатывает центральный замок, при этом все двери должны быть закрыты.

Отпирание из салона

Нажмите на кнопку D . Двери всегда можно открыть из салона.

Примечания:

- если двери заперты, а зажигание выключено: сигнализатор мигает,

- если двери заперты, а зажигание включено: сигнализатор остается гореть.

Отключение

Длительно нажмите на кнопку Отключение функции сопровождается

звуковым сигналом.

D .

Page 53

ЛЮЧИ и ЗАМОК ЗАЖИГАНИ

Блокировка двери от открывания детьми

Блокировка позволяет исключить возможность открывания сдвижной двери из на автомобиля.

Поверните с помощью ключа зажигания кнопку на четверть оборота.

сало-

ЗАПИРАНИЕ/ОТПИРАНИЕ ДВЕРЦЫ БАГАЖНИКА

Чтобы открыть дверцу багажника, потяните за рукоятку 1 и поднимите дверцу.

Дверца отпирается при помощи ключа, вставленного в замок 2 .

ЗАДНИЕ ДВЕРИ

Открывание дверей снаружи

Чтобы открыть, необходимо потянуть за ручку A задней правой двери; заднюю левую дверь открывайте, потянув за рукоятку B , расположенную со стороны салона.

Замки задних дверей открываются ключом, вставленным в скважину C .

Page 54

52 -

ЛЮЧИ и ЗАМОК ЗАЖИГАНИ

Открывание дверей из салона

Каждая из створок задних дверей отпирается отдельно от другой.

Чтобы открыть дверь, поднимите рукоятку D .

Чтобы открыть другую дверцу, нажмите на рычажок B .

Примечание: при закрывании дверей из- нутри салона сначала закройте правую створку и убедитесь, что рычаг B нахо- дится в вертикальном положении, а затем закройте левую створку двери.

Распахивание задних дверей на 180°

Чтобы распахнуть задние двери на 180°, освободите тягу E дверь будет частично открыта.

При закрывании двери тяга самостоятельно возвращается на свое место.

, потянув ее на себя когда

Page 55

ЛЮЧИ и ЗАМОК ЗАЖИГАНИ

ОТКРЫВАНИЕ КАПОТА

Из салона: потяните за рукоятку, распо- ложенную слева под приборной панелью.

Снаружи: потяните за рычажок и откройте капот.

УПОР КАПОТА

Установите упор в специальное гнездо в капоте для его удержания в открытом положении.

Прежде чем закрыть капот, уложите стойку на место.

Закрывание капота

Опустите капот на небольшую высоту и отпустите его.

Проверьте надежность фиксации замка капота.

Чтобы не обжечься, примите меры предосторожности при открывании наружного замка капота и установке капота на упор - двигатель может оказаться слишком горячим.

ЗАПРАВКА БАКА ТОПЛИВОМ

Минимальный остаток топлива

Этот сигнализатор загорается по достижении минимального остатка топлива в баке.

Вы сможете проехать еще около 50 км. Заправку топливом необходимо проводить

при неработающем двигателе . ) Вставьте ключ и поверните его влево. ) Снимите крышку с горловины.

Информационная табличка напоминает Вам о

разрешенных сортах топлива для Вашего автомобиля.

Когда Вы заправляете топливом полный бак, не пытайтесь доливать топливо после третьего отключения топливозаправочного пистолета. Это может привести к сбоям в работе некоторых систем.

Емкость топливного 55 литров для бензиновых и 60 литров

для дизельных двигателей. ) По окончании заправки закройте пробку

на замок.

При снятой пробке топливного

бака правая сдвижная дверь не открывается.

Пока крышка не установлена на горловину бака, вынуть ключ из ее замка невозможно.

бака - около

Page 56

ОБЕСПЕЧЕНИЕ ОБЗОРА

54 -

ПЕРЕКЛЮЧАТЕЛЬ СВЕТОВЫХ

РИБОРОВ

Передние и задние световые приборы

Включение осуществляется поворотом кольцевого выключателя А .

Фары и фонари выключены

Включены стояночные огни

Включены фары ближнего/ дальнего света

Переключение фар ближнего и дальнего света

Нажмите на рычаг по направлению к себе. Примечание: если Вы выключили за-

жигание и оставили невыключенными наружные световые приборы, то при открывании двери водителя раздастся звуковой сигнал.

Передние противотуманные фары и задний фонарь

Их включение осуществляется поворотом кольцевого выключателя вперед, чтобы включить, и назад, чтобы выключить. Включение подтверждается загоранием индикатора на приборной панели.

Автомобили только с задним противотуманным

Поверните вперед кольцевой выключатель на один щелчок.

Фонарь горит только одновременно с фарами ближнего и дальнего света.

Передние противотуманные фары включены (поворот кольца на один щелчок вперед).

Передние и задние противотуманные фары и фонари включены (поворот кольца на два щелчка вперед).

Примечание: чтобы выключить задний противотуманный фонарь и передние противотуманные цевой выключатель на два щелчка назад.

фонарем (кольцевой выключатель В

Автомобили с передними противотуманными фарами и задним противотуманным фонарем (кольцевой выключатель В)

фары, поверните коль-

"Световая дорожка"

Габаритные фонари или фары ближнего света можно отрегулировать на включение примерно на одну минуту, если Вы покидаете автомобиль на стоянке в сумерки или в ночное

Для этого:

- поверните ключ в положение STOP ,

- установите переключатель световых приборов в положение 0 ,

- подайте краткий сигнал дальним светом фар,

- выйдите и заприте автомобиль.

)

Указатели поворотов

В ясную и дождливую погоду, как днем, так и ночью, включенные передние противотуманные фары и задний противотуманный фонарь оказывают слепящее действие на водителей других автомобилей, что запрещено.

Не забывайте выключать их, когда в них больше нет необходимости.

время.

Указатель левого поворота: включается при

опускании рычага. Указатель правого по-

ворота: включается при подъеме рычага.

Page 57

ОБЕСПЕЧЕНИЕ ОБЗОРА

ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ

Очиститель ветрового стекла

2 Максимальная скорость

(при интенсивных осадках).

1 Нормальная скорость

(при умеренном дожде). I Прерывистый режим работы. 0 Выключен. È Включение на один цикл

(нажать вниз).

Работа стеклоочистителя

В положении 1 или 2 , в случае остановки авто- мобиля, стеклоочиститель автоматически переходит в более медленный режим работы, но как только автомобиль вновь приходит в движение, он возвращается к более быстрому режиму.

В положении I ("Прерывистый режим") ско- рость работы стеклоочистителя пропорциональна скорости движения автомобиля.

После каждого выключения зажигания продолжительностью более одной минуты работу стеклоочистителя необходимо активировать вновь:

- переведите выключатель в любое положение,

- затем включите необходимый режим.

Омыватель ветрового стекла и омыватель фар (в зависимости от страны поставки)

Для включения омывателя ветрового стекла нажмите на рычаг по направлению к себе. При этом на определенный промежуток времени включится стеклоомыватель и сразу вслед за ним - стеклоочиститель.

Омыватели фар срабатывают и тогда, когда ближний или дальний свет фар включен.

Очиститель задних стекол

Поверните кольцевой выключатель А до первого щелчка. Ритм работы стеклоочистителя обратно пропорционален скорости движения автомобиля.

Автоматический режим работы

) включите любой режим очистителя

ветрового стекла, кроме 0 ,

) включите передачу заднего хода, ) очиститель заднихо стекол начнет ра-

ботать в прерывистом режиме.

Примечание: при установке приспособ-

ления

для перевозки велосипедов обратитесь в сервисную сеть PEUGEOT чтобы отключить эту функцию.

Омыватель задних стекол

Поверните кольцевой выключатель А в следующее положение

сначала включится стеклоомыватель и вслед за ним, на некоторое время - стеклоочиститель.

стеклоочистителя. Лишь после этого можно включать очиститель задних

после первого щелчка: при этом

В зимнее время, в снегопад или в сильный мороз, включите электрообогрев заднего стекла. После оттаивания стекла удалите остатки льда и снега с щетки

стекол.

Page 58

ОБЕСПЕЧЕНИЕ ОБЗОРА

56 -

ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ

1. Выключатель электрического стеклоподъемника двери водителя

2. Выключатель электрического стеклоподъемника двери пассажира

Стеклоподъемник может работать в двух режимах:

- Ручной режим работы:

Нажмите на клавишу 1 . Стекло оста-

новится, как только Вы отпустите клавишу.

- Автоматический режим (со стороны

водителя):

Длительно нажмите на клавишу 1 .

При одном нажатии стекло полностью откроется или закроется.

Закрывание в автоматическом режиме действует только при работающем двигателе.

Не оставляйте ключ зажигания в замке, даже если Вы отлучаетесь на короткое время.

В случае защемления поднима-

включите обратный ход, нажав на соответствующую клавишу.

Если водитель включает стеклоподъемники со стороны пассажиров, он должен проследить за тем, чтобы в этот момент никто не препятствовал жению стекла вверх.

Водитель обязан следить за тем, чтобы пассажиры правильно пользовались стеклоподъемниками.

Не выпускайте из внимания детей во время работы стеклоподъемников.

ющимся стеклом немедленно

свободному дви-

ЗАДНИЕ ОКНА

Чтобы приоткрыть заднее окно, поверните рычаг и нажмите на него до упора, чтобы зафиксировать стекло в открытом положении.

Page 59

ОБЕСПЕЧЕНИЕ ОБЗОРА

Д Д

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

Зеркала с ручными настройками положения

Регулировка осуществляется перемещением рычажка в четырех направлениях.

При парковке зеркала можно сложить вручную.

Регулировка правого зеркала при помощи электропривода

Отрегулируйте с места водителя положение зеркала, перемещая рукоятку 1 в четырех направлениях.

Зеркало устанавливается в два положения:

- для дневного вождения (нормальное),

- для ночного вождения (антибликовое). Для перевода зеркала из одного положения

в другое нажмите или потяните расположенный под ним рычажок.

Page 60

ОБОРУДОВАНИЕ САЛОНА

58 -

Page 61

ОБОРУДОВАНИЕ САЛОНА

ОБУСТРОЙСТВО ПЕРЕДНЕЙ ЧАСТИ САЛОНА

1. Вещевые лотки в дверных панелях

A. Держатель бутылок. B. Держатель стаканов. C. Карман для мелких предметов.

2. Полка

Максимальная нагрузка: 5 кг .

3. Плафоны индивидуального

освещения

Поверните выключатель вправо или влево, чтобы их включить.

Чтобы выключить, установите выключатель в среднее положение.

4. Плафоны общего освещения

Погашены.

При посадке в автомобиль:

- загораются при отпирании

замков автомобиля или при открывании двери,

- гаснут по истечении примерно 30 секунд после закрывания дверей или при включении зажигания.

При выходе из автомобиля:

- загораются при изъятии ключа из замка зажигания (с задержкой примерно на 30 секунд) или при открывании двери,

- гаснут по истечении примерно 30 секунд

после закрывания всех дверей или сразу после запирания автомобиля.

В этом положении плафон будет мигать, если на движущемся автомобиле неплотно закрыта какая-либо дверь.

При открытой двери он сам погаснет минут через 10 или сразу при включении зажигания.

Плафон включен для постоянного освещения, при этом ключ повернут в замке зажигания в положение "питание потребителей" или "зажигание включено

5. Противосолнечный козырек

6. Перчаточный ящик

7. Прикуриватель

В него можно включить зарядное устройство телефона, подогреватель детских молочных рожков и т.п.

8. Убирающаяся пепельница

Чтобы открыть пепельницу, потяните за крышку.

Чтобы вынуть для опорожнения, откройте ее и потяните кверху.

9. Выдвижной ящик для мелких предметов (со стороны пассажира)

Чтобы открыть ящик, слегка приподнимите его и потяните вперед.

Page 62

ОБОРУДОВАНИЕ САЛОНА

60 -

ЕГУЛИРОВКА ФАР

РЕГУЛИРОВКА РУЛЕВОГО

ЗВУКОВОЙ СИГНАЛ

КОЛЕСА ПО ВЫСОТЕ

В зависимости от загруженности автомобиля рекомендуется отрегулировать световые пучки фар.

0 - Без нагрузки. 1 - С частичной нагрузкой. 2 - Со средней нагрузкой.

С разрешенной максимальной нагрузкой.

3 -

0 - 1 или 2 человека на передних

сиденьях.

- - 3 человека. 1 - 5... 7 человек. 2 - 5... 7 человек + разрешенная

максимальная нагрузка.

3 - Водитель + разрешенная

максимальная нагрузка.

Начальное положение регулятора: 0.

На остановленном автомобиле опустите рычаг, чтобы разблокировать рулевое ко-

лесо Отрегулируйте положение рулевого коле-

са по высоте и поднимите рычаг, чтобы зафиксировать регулировку.

Нажмите на выключатель. При этом все фонари указателей поворота начнут мигать.

Аварийная световая сигнализация может работать и при выключенном зажигании.

Нажмите на одну из спиц или на центральную часть ступицы рулевого колеса.

ВАРИЙНАЯ СВЕТОВАЯ СИГНАЛИЗАЦИЯ

Page 63

КОЛЬЦА ДЛЯ ЗАКРЕПЛЕНИЯ БА

Шесть колец для крепления багажа и грузов расположены на полу багажного отделения.

При перевозке грузов можно также использовать соответствующие приспособления (полувысокие перегородки, отделяющие решетки и т.п.), реализуемые в сети PEUGEOT.

ОБОРУДОВАНИЕ САЛОНА

Перевозимые грузы рекомен-

дуется тщательно закреплять, пользуясь для этого расположенными на полу кольцами.

Page 64

ОБОРУДОВАНИЕ САЛОНА

62 -

Page 65

ОБОРУДОВАНИЕ САЛОНА

1. Чехол багажного отделения

Чтобы натянуть чехол:

- установите концы переднего края

чехла на кронштейн и слегка придавите, чтобы он стал на место,

- разверните чехол полностью,

- установите концы заднего края чех-

ла на кронштейн и слегка придавите, чтобы он стал на место.

Чтобы снять чехол

- освободите задние концы,

- сложите чехол полностью,

- освободите передние концы и уберите чехол.

Для удобства укладки складывайте чехол "гармошкой". Не сворачивайте его в рулон .

2. Сетчатая перегородка

Сетчатую перегородку можно натянуть за передними или задними сиденьями.

Откройте заглушки А соответствующих верхних фиксаторов.

Вставьте концы металлического стержня в фиксаторы.

Закрепите крючки двух лямок сетки за передними сиденьями, сложив при этом заднее сиденье, либо зацепите их за расположенные на полу кольца В .

Кольца для ны на одной линии с находящимися над ними креплениями.

Натяните обе лямки С .

крепления багажа расположе-

3. Кольца для крепления багажа

4. Карман в панели боковой двери

5. Лотки между передними и задними сиденьями

6. Карман-сумка

7. Подстаканник

Page 66

ВОЖДЕНИЕ АВТОМОБИЛЯ

)

UGEOT

64 -

СТОЯНОЧНЫЙ ТОРМОЗ

АНТИБЛОКИРОВОЧНАЯ

СИСТЕМА (ABS) И ЭЛЕКТРОННЫЙ РЕГУЛЯТОР ТОРМОЗНЫХ СИЛ

REF

Система ABS совместно с электронным регулятором тормозных сил улучшает устойчивость и управляемость автомобиля во время торможения, в частности на дорогах с поврежденным или скользким покрытием.

Примечание: при замене колес допуска- ется устанавливать только сертифицированные колесные диски и шины.

Антиблокировочная система включается в работу автоматически, как только является риск блокировки тормозящих колес.

по-

Нормальная работа ABS может проявляться в легкой вибрации тормозной педали при торможении.

При экстренном торможении автомобиля резко нажмите до упора на тормозную педаль, не ослабляя усилия.

Включение стояночного тормоза

После остановки потяните до упора за рукоятку стояночного тормоза, чтобы автомобиль оставался в неподвижном состоянии.

Выключение стояночного тормоза

Приподнимите рукоятку, нажмите на кнопку, расположенную на ней, и опустите рычаг до конца.

Загорание этого сигнализатора и сигнальной лампы STOP в сопро- вождении зуммера (на движущем-

о том, что тормоз остался включен или неполностью выключен.

ся автомобиле) свидетельствует

Загорание этой лампы в сочетании со звуковым сигнализатором свидетельствует о неисправнос-

которая может привести к потере курсовой устойчивости автомобиля при торможении.

регулятора тормозных сил, которая может привести к потере курсовой устойчивости автомобиля при торможении.

Срочно остановите автомобиль. В обоих случаях Вам следует обратиться

в сервисную сеть PE

ти антиблокировочной системы,

Загорание этой лампы одновременно с сигнализаторами "STOP" и ABS свидетельствует о неисправности электронного

Page 67

ОГРАНИЧИТЕЛЬ СКОРОСТИ *

Настройки ограничителя следует выполнять на остановленном автомобиле с включенным двигателем, либо на движущемся автомобиле.

В зависимости от варианта исполнения и комплектации автомобиля.

Состояние функции индицируется на па-

нели приборов следующими сигнализаторами:

Функция выбрана: загорается символ "Ограничитель скорости".

Функция отключена: последний заданный параметр скорости - OFF (пример для скорости 107 км/ч).

Функция активирована: (пример для скорости 107 км/ч).

Скорость автомобиля выше 107 км/ч: заданный параметр скорости мигает.

Система ограничения скорости

неисправна: OFF - на дисплее мигают "тире".

Выбор функции

Установите переключатель в положе-

)

ние LIMIT . Ограничитель выбран, но еще не включен. На дисплее высвечиваются либо "тире", либо последний заданный параметр скорости.

ВОЖДЕНИЕ АВТОМОБИЛЯ

Программирование скорости

Скорость можно программировать, не включая ограничителя, однако двигатель при этом должен работать.

) Кратко или длительно нажав на кла-

вишу SET - , вы уменьшите скорость.

) Кратко или длительно нажав на кла-

вишу SET + , вы увеличите скорость.

Активирование/отключение ограничителя (off)

программирования параметра ско-

После

рости, первым нажатием на эту клавишу ограничитель активируется и заданная скорость индицируется на дисплее, а при втором нажатии система отключается

(OFF).

Page 68

ВОЖДЕНИЕ АВТОМОБИЛЯ

66 -

Превышение заданной скорости

Нажатие на педаль акселератора чтобы выйти за пределы заданного параметра скорости окажется безрезультатным, если вы не нажмете на нее с силой - так, что- бы преодолеть точку сопротивления .

Действие ограничителя мгновенно прекратится, а на дисплее начнет мигать параметр запрограммированной скорости.

Для восстановления работы ограничителя сбавьте скорость до рованной или ниже ее.

уровня запрограмми-

Отключение функции

) Установите переключатель в поло-

жение 0 или выключите зажигание, чтобы отключить систему. В памяти системы останется параметр последней скорости.

Регулятор скорости не избавляет водителя от обязанности соблюдать ограничения скоростных режимов, сохранять бдительность на дороге и нести ответственность за свои действия.

Водитель обязан учитывать рельеф дорожного полотна, быть внимательным при резких ускорениях и полностью сохранять контроль над автомобилем.

Чтобы ничто не мешало свободному перемещению

- правильно уложите и закрепите ков-

- никогда не кладите под ноги уложен-

педалей:

рик на фиксаторах,

ные один на другой коврики.

Мигание параметра скорости

Индикатор

- в случае преодоления точки упора при

- в случаях, когда ограничитель не в

- при резких ускорениях.

скорости мигает:

нажатии на педаль акселератора,

состоянии преодолеть произвольный набор скорости автомобилем на крутых уклонах,

Контроль исправности

В случае выхода ограничителя скорости из строя, на многофункциональном дисплее появится сообщение в сопровождении зуммера.

Заданная скорость удаляется из памяти системы, а на дисплее в течение нескольких секунд мигает ряд "тире".

Обратитесь в сервисную сеть PEUGEOT для проверки системы.

Page 69

Состояние функции индицируется на панели приборов следующими сигнализаторами:

Функция выбрана: загорается символ "Регулятор

скорости".

ВОЖДЕНИЕ АВТОМОБИЛЯ

РЕГУЛЯТОР СКОРОСТИ *

Регулятор скорости позволяет поддерживать постоянной скорость автомобиля, заданную водителем.

Скорость можно программировать или активировать, если она превышает 40 км/ч, а автомобиль движется не менее, чем на четвертой передаче.

На автомобилях, оснащенных регулятором скорости, функции ограничения и регулирования скорости невозможно активировать обе одновременно.

Регулятор скорости оснащен индикатором, показывающим на панели приборов параметр запрограммированной скорости.

* В зависимости от варианта исполнения и комплектации автомобиля.

Функция отключена: OFF (пример для скорости 107 км/ч).

Функция активирована: (пример для скорости 107 км/ч).

Скорость автомобиля выше 118 км/ч: заданный параметр скорости мигает.

Система регулирования скорости неисправна: OFF - на дисплее мигают "тире".

Выбор функции

) Установите переключатель в положе-

ние CRUISE . Регулятор выбран, но еще не включен, и скорость еще не запрограммирована.

Первое активирование функции/ программирование скорости

)

Разгоните автомобиль до желаемой скорости, нажав на педаль акселератора.

)

Нажмите на клавишу SET - или SET + .

Заданная вами скорость будет запрог-

раммирована, и автомобиль будет перемещаться в этом скоростном режиме.

Временное превышение заданной скорости

На короткое время можно, нажав на акселератор, ускорить движение и ехать со скоростью выше запрограммированной. При этом запрограммированный параметр скорости будет мигать.

После отпускания педали акселератора автомобиль вновь раммированной скорости.

возвратится к запрог-

Page 70

ВОЖДЕНИЕ АВТОМОБИЛЯ

68 -

Отключение регулятора (off)

) Нажмите на эту клавишу, либо на пе-

даль тормоза или сцепления.

Восстановление работы регулятора скорости

) Если регулятор был отключен, на-

жмите на эту клавишу.

Автомобиль снова будет двигаться со скоростью, которая была запрограммирована в последний раз.

Или же следуйте порядку действий, предусмотренному для "первого активирования функции".

Изменение заданной скорости

Как только параметр скорости появится на индикаторе:

) нажмите на клавишу SET + чтобы

увеличить скорость.

) нажмите на

уменьшить скорость.

клавишу SET - чтобы

Отключение функции

) Чтобы выключить систему, установи-

те переключатель в положение 0 или выключите зажигание.

Отмена заданной скорости

После выключения зажигания на остановленном автомобиле в памяти системы не сохраняется никаких параметров скорости.

Контроль исправности

В случае выхода регулятора скорости из строя, на многофункциональном дисплее появится сообщение в сопровождении зуммера.

Заданная скорость удаляется из памяти системы, а на дисплее в течение нескольких секунд мигает ряд "тире".

Обратитесь для проверки системы.

в сервисную сеть PEUGEOT

Сохраняйте бдительность за

рулем, так как в момент корректирования заданной скорости длительным нажатием скорость автомобиля может резко возрасти или упасть.

Запрещается пользоваться системой круизконтроля на скользкой дороге или находясь в густом потоке транспорта.

Система круиз-контроля не наделена способностью выдерживать заданную скорость на крутых спусках: автомобиль может превысить ее.

Ноги всегда должны находиться вблизи педалей.

Чтобы ничто не мешало свободному перемещению педалей:

- правильно уложите и закрепите ков-

рик на фиксаторах,

- никогда не кладите под ноги уложенные

один на другой коврики.

Page 71

ВОЖДЕНИЕ АВТОМОБИЛЯ

Подушки безопасности предназначены

для дополнительной защиты водителя и пассажира при сильных ударах автомобиля. Они дополняют защитное действие ремней безопасности с ограничителем силы натяжения. В случае столкновения электронные датчики удара регистрируют и мгновенно анализируют величину резкого замедления автомобиля в зонах их расположения (см. рисунок): если при ударе достигается порог срабатывания подушек безопасности, они мгновенно выбрасываются и надуваются, защищая находящихся в салоне людей.

Зоны расположения датчиков удара

A. Зона фронтального удара. B. Зона бокового удара.

Сразу же после удара газ, содержащийся

в подушках, выходит наружу, и они уменьшаются в объеме: это предусмотрено для того, чтобы не препятствовать возможности быстро покинуть автомобиль.

Подушки безопасности не срабатывают в случае несильных ударов, при наезде на автомобиль сзади и иногда при опрокидывании автомобиля. В таких ситуациях для обеспечения оптимальной защиты оказывается достаточно одних ремней безопасности. Сила удара зависит от вида препятствия и скорости автомобиля в

Подушки безопасности работают только при включенном зажигании.

момент столкновения.

Примечание: газ, выходящий

из подушки, может оказывать незначительное раздражающее воздействие.

видимости и

ЕЗОПАСНОСТИ

Они установлены в ступице рулевого колеса для водителя и в панели управления для переднего пассажира. Обе подушки срабатывают одновременно, за исключением случая, когда подушка безопасности пассажира отключена, в момент сильного фронтального удара в зоне A , направлен- ном вдоль автомобиля в горизонтальной плоскости, в направлении от его передней части к задней. При этом подушка безопасности мгновенно занимает пространство между водителем либо пассажиром переднего сиденья и панелью приборов, предохраняя их от резкого смещения вперед. Таким образом, сработавшие подушки снижают риск получить травму верхней части тела и головы.

Page 72

ВОЖДЕНИЕ АВТОМОБИЛЯ

70 -

Контроль исправности подушек безопасности

Если этот сигнализатор загорелся и одновременно с ним начал звучать зуммер, обратитесь в сервисную сеть PEUGEOT для

проверки системы. Может случиться так, что подушки не сработают от резкого удара при попадании автомобиля в ДТП.

Отключение подушки безопасности переднего пассажира

Для обеспечения безопасности Вашего ребенка необходимо обязательно отключать подушку безопасности переднего пассажира при установке на его сиденье детского кресла для перевозки в положении "спинкой вперед". В противном случае, надувшаяся подушка безопасности может привести к гибели или тяжелому травмированию ребенка.

) Выключите зажигание , вставьте

ключ в щель безопасности переднего пассажира 1 , поверните его в положение "OFF" и выньте из этого положения.

выключателя подушки

Сигнализатор подушки безопас-

ности на приборной панели будет гореть, пока подушка будет отключена.

В положении "OFF" подушка безопаснос- ти переднего пассажира в случае столкновения не сработает.

После снятия детского кресла выключатель в положение "ON" , чтобы подключить подушку безопасности переднего пассажира и обеспечить его защиту в случае столкновения.

Сигнализатор отключенной подушки безопасности

Контроль отключенной подушки обеспечивается сигнализатором и сообщением на дисплее.

загорелся этот сигнализатор, значит подушка переднего пассажира отключена (выключатель подушки повернут в положение "OFF" ).

Если, при включении зажигания,

Обратитесь PEUGEOT. Если сигнализаторы

обеих подушек безопасности горят постоянно, не устанавливайте детское кресло "спинкой вперед".

в сервисную сеть

поверните

Page 73

ВОЖДЕНИЕ АВТОМОБИЛЯ

ОКОВЫЕ ПОДУШКИ ЕЗОПАСНОСТИ *

Боковые подушки безопасности встроены в спинки передних сидений со стороны двери.

Они срабатывают в случае сильного бокового ленного внутрь автомобиля перпендикулярно к продольной оси в горизонтальной плоскости. Боковая подушка заполняет пространство между водителем или расположенным на переднем сиденье пассажиром и дверной панелью. Такая защита способствует снижению риска травмирования грудной клетки.

удара извне в зону B , направ-

Контроль исправности подушек безопасности

случиться так, что подушки не сработают от резкого удара при попадании автомобиля в ДТП.

● Всегда пристегивайтесь ремнями бе-

● Сидите в естественной вертикальной

● Ничего не размещайте между людь-

Они могут помешать работе подушек

● Категорически запрещено кому-либо

● После аварии или пребывания авто-

проверки системы. Иначе может

Для обеспечения наибольшей

эффективности фронтальных и боковых подушек безопасности необходимо выполнять следующие правила:

зопасности, которые должны быть правильно отрегулированы.

позе.

ми, сидящими на передних сиденьях, и подушками безопасности (детей, животных, предметы и

или поранить людей, сидящих на передних сиденьях.

проводить работы с системами подушек безопасности за исключением квалифицированного персонала сервисной сети PEUGEOT.

мобиля в угоне необходимо обязательно проверить систему безопасности.

т.п.).

подушек

Фронтальные подушки безопасности

● Не водите автомобиль, удерживая рулевое колесо за спицы, и не кладите руки на ступицу рулевого колеса.

● Пассажиру воспрещается класть ноги на панель управления.

● По возможности откажитесь от курения, поскольку при надувании подушек безопасности это может привести к

ожогам или ранениям сигаретой или

трубкой.

● Запрещается снимать и протыкать ступицу рулевого колеса, в которой находится подушка, или подвергать ее сильным ударам.

Боковые подушки безопасности *

● На передние сиденья допускается надевать только сертифицированные и одобренные изготовителем чехлы. Обратитесь в сервисную сеть

PEUGEOT.

● Запрещается привинчивать или

приклеивать какие-либо предметы к спинкам передних сидений. Это может привести к ранениям грудной клетки и живота при надувании боковых подушек безопасности.

● Не приближайтесь к двери бпиже, чем это необходимо.

В зависимости от варианта исполнения автомобиля.

Page 74

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

72 -

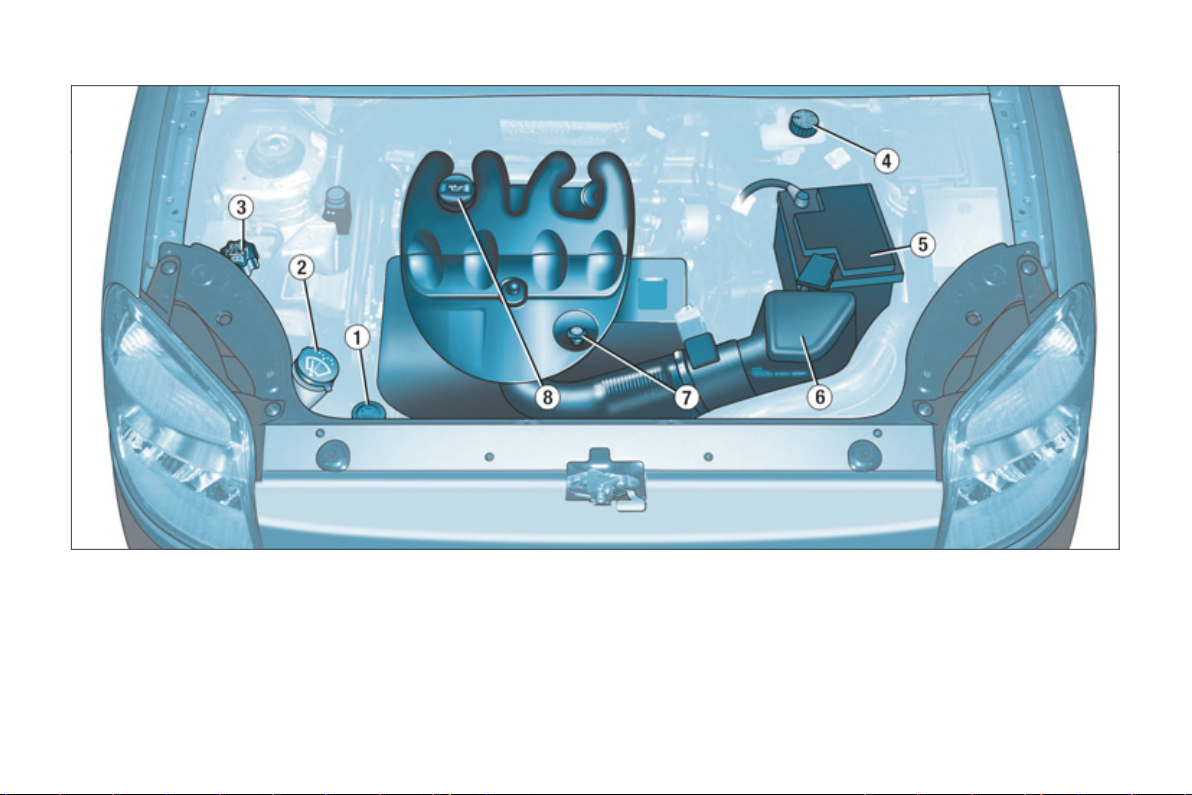

ДВИГАТЕЛЬ БЕНЗИНОВЫЙ 1,4 Л

1. Бачок гидроусилителя рулевого управ- ления.

2. Бачок омывателей ветрового стекла и фар.

3. Горловина для заливки охлаждающей жидкости.

4. Горловина для доливки тормозной жидкости.

5. Аккумуляторная батарея.

6. Воздушный фильтр.

7. Масляный щуп.

8. Горловина для заливки масла в двигатель.

Page 75

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

ДВИГАТЕЛЬ БЕНЗИНОВЫЙ 1,6 Л

Бачок гидроусилителя рулевого управления. Бачок омывателей ветрового стекла и фар.

3. Горловина для заливки охлаждающей жидкости.

4. Горловина для доливки тормозной жидкости.

5. Аккумуляторная батарея.

6. Воздушный фильтр.

7. Масляный щуп.

8. Горловина для заливки масла в двигатель.

Page 76

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

74 -

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 1,9 Л

1. Бачок гидроусилителя рулевого управления.

Бачок омывателей ветрового стекла и фар.

3. Горловина для заливки охлаждающей жидкости.

4. Горловина для доливки тормозной жидкости.

5. Аккумуляторная батарея.

6. Воздушный фильтр.

7. Масляный щуп.

8. Горловина для заливки масла в двигатель.

Page 77

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ТУРБО 1,6 Л HDI

1. Бачок гидроусилителя рулевого

управления. Бачок омывателей ветрового стекла и фар.

3. Горловина для заливки охлаждающей жидкости.

4. Горловина для доливки тормозной жидкости.

5. Аккумуляторная батарея.

6. Воздушный фильтр.

7. Масляный щуп.

8. Горловина для моторного масла. Насос для прокачки топливной системы.

Page 78

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

76 -

Лучшие достижения на службе у совершенства

Исследователи и специалисты Центра перспективного развития компании TOTAL создают для компании "Автомобили PEUGEOT" масла и технические жидкости, учитывающие новейшие технологии и полностью отвечающие требованиям силовых агрегатов автомобилей PEUGEOT.

Это значит, что Ваш двигатель покажет свои самые лучшие тягово-скоростные качества.

РЕКОМЕНДУЕТ

Двигатель надежно защищен

Пользуясь маслами и техническими жидкостями от компании TOTAL для своего PEUGEOT, Вы улучшаете технико-эксплуатационные характеристики своего двигателя, увеличиваете срок его службы и одновременно заботитесь о сохранности окружающей среды.

Page 79

ПРАКТИЧЕСКИЕ С

UGEOT

ВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

РОВЕРКА УРОВНЕЙ КСПЛУАТАЦИОННЫХ ЖИДКОСТЕЙ

Проверка уровня масла в двигателе

) Регулярно проверяйте уровень масла

в двигателе. При необходимости, в период между заменами доливайте масло в двигатель до нормального уровня (максимальный расход масла на

1 000 км может составлять до 0,5 л).

Уровень масла должен проверяться на холодном двигателе, ког-

да автомобиль стоит на горизонтальной площадке, по указателю уровня на приборной панели или при помощи масляного щупа.

Масляный щуп

На масляном щупе имеются две метки:

А = максимальный уровень. Уровень масла никогда не

должен превышать эту метку.

В = минимальный уровень. Во избежание выхода дви-

гателя из строя или отказа системы нейтрализации отработавших газов запрещается применять какие-либо присадки к моторному маслу.

Замена масла в двигателе

Производится в соответствии с Сервисной книжкой.

Предостережение: избегайте продол- жительного контакта отработанного масла с открытыми участками тела. Старое масло следует сливать в специальные контейнеры, имеющиеся в сервисной сети PE

Качество и вязкость моторного масла

Во всех случаях выбранное моторное масло должно соответствовать требованиям изготовителя автомобиля.

Уровень тормозной жидкости:

Замена тормозной жидкости должна выполняться с соблюдением периодичности, предусмотренной планом технического обслуживания автомобиля. Применяйте рабочие жидкости только тех марок, которые рекомендованы изготовителем автомобиля и соответствуют требованиям стандарта DOT4. Предостережение: тормозная жидкость обладает повышенной разъедающей способностью. Избегайте ее попадания на открытые участки тела.

Уровень охлаждающей жидкости

Применяйте только ту марку охлаждающей жидкости, которая рекомендована изготовителем автомобиля.

Охлаждение радиатора осуществляется с помощью электрического вентилятора. Он может включиться и после выключения зажигания. Имейте в виду, что в системе охлаждения имеется избыточное давление, поэтому перед доливкой охлаждающей жидкости дайте остыть двигателю в течение не менее одного часа после его выключения.

Во избежание ожога, перед снятием крышки расширительного бачка отверните ее сначала на два оборота, чтобы снизить давление в системе охлаждения. После снижения давления снимите крышку и долейте охлаждающую жидкость.

Примечание: для охлаждающей жидкос- ти никакой замены не требуется.

На автомобилях с сажевым фильтром вентилятор системы охлаждения двигателя может включиться после остановки автомобиля даже при холодном двигателе

Отработанные нефтепродукты

Запрещено выливать отработанные масло, тормозную и охлаждающую жидкости в канализацию или на землю.

Бачок гидроусилителя рулевого управления

)

Откройте бачок и проверьте уровень рабочей жидкости. При температуре двигателя, соответствующей температуре окружающего воздуха, уровень жидкости в бачке всегда должен быть выше метки MINI, близко к метке MAXI.

Бачок омывателей ветрового стекла и фар

В целях наилучшего качества очистки стекла и фар, а также для Вашей безопасности следует применять только рекомендованные компанией "Автомобили

PEUGEOT " средства. В целях сохранения наилучшего качества

очистки стекла и фар, а также во избежание образования наледи на них не допускается пополнять уровень в этом бачке или заме-

в нем моющую жидкость водой.

нять

Page 80

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

UGEO

GEO

)

78 -

ЕКУЩИЕ ПРОВЕРКИ Масляный фильтр

Аккумуляторная батарея

При подготовке к зимней эксплуатации автомобиля проверьте степень заряженности аккумуляторной батареи в сервисной сети PEUGEOT .

Фильтр воздухоочистителя и фильтр салона

Регулярно заменяйте на автомобиле фильтрующие элементы. В условиях высокой загрязненности окружаю-

щего воздуха заменяйте фильтры в два раза чаще.

Передние тормозные колодки

Износ тормозных колодок зависит от стиля вождения. Он особенно велик у автомобилей, эксплуатирующихся в городе или используемых для поездок на короткие расстояния.

Поэтому рекомендуется проверять износ тормозных колодок даже в интервалах между периодическими техническими обслуживаниями.

Состояние и износ тормозных дисков и барабанов

За информацией об износе и состоянии своих тормозных дисков и барабанов обращайтесь в сервисную сеть PEUGEOT .

Стояночный тормоз

Чрезмерно большой свободный ход рычага стояночного тормоза или констатация его недостаточной эффективности свидетельствуют о необходимости регулировать этот ответственный механизм даже в интервалах между периодическими техническими обслуживаниями.

Регулярно проверяйте его в сервисной сети PEUGEOT .

ЕСЛИ ДИЗЕЛЬНОЕ ТОПЛИВО

Заменяйте фильтрующий элемент в соответствии с планом технического обслуживания.

Механическая коробка передач

Замена масла в коробке передач не предусмотрена в течение всего срока службы. Проверяйте уровень в коробке в соответствии с планом технического

обслуживания PEUGEOT. Для проверки уровней эксплуатационных

жидкостей и технического состояния отдельных узлов в соответствии с разработанным

автопроизводителем планом технического обслуживания, обращайтесь к тем страницам

Сервисной книжки, на которых указан силовой агрегат Вашего автомобиля.

ЗАКОНЧИЛОСЬ

В случае полной выработки топлива в баке, необходимо вновь заполнить систему

подачи топлива в дизельный двигатель:

- залейте в бак не менее пяти литров дизельного топлива,

- нажмите несколько раз на рычаг расположенного под кожухом в моторном отсеке ручного топливного насоса

вплоть до появления топлива в прозрачном

включите стартер и запустите двигатель.

шланге,

ОТКЛЮЧЕНИЕ ПОДАЧИ ТОПЛИВА

НА БЕНЗИНОВЫХ ДВИГАТЕЛЯХ

Используйте только те масла и эксплуатационные жидкости, которые рекомендованы компанией

"Автомобили PE обладают такими же рабочими

Для обеспечения эффективности работы

таких важных узлов и систем, как гидроусилитель рулевого управления и тормозная система, компания "Автомобили

PEU

собственные рабочие жидкости, наделенные оригинальными характеристиками.

Во избежание повреждения и выхода из строя электрических агрегатов и электронных систем не допускайте мойки двигателя.

характеристиками.

T " разработала и предлагает

T" или

При серьезной аварии специальный клапан

автоматически отсекает подачу топлива в двигатель.

Для возобновления питания двигателя топливом нажмите на кнопку клапана, расположенную в моторном отсеке на правой опоре стойки передней подвески.

Page 81

ЗАМЕНА КОЛЕСА

ПРАКТИЧЕСКИЕ С

ВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

Меры безопасности

- Установите автомобиль, по возмож-

Доступ к запасному колесу и домкрату

Запасное задним полом кузова на металлическом держателе.

- С помощью колесного ключа 1 отверните расположенный вблизи запорного устройства

- Приподнимите держатель запасного колеса, чтобы отвести назад удерживающий его

- Достаньте колесную подпорку 2 , которая находится внутри запасного колеса.

колесо расположено снаружи под

- Достаньте домкрат и колесный ключ 1 , расположенные за сиденьем водителя.

- Достаньте домкрат и колесный ключ 1 , расположенные в нише над задним

правым колесом.

болт, который притягивает вверх держатель запасного колеса.

крючок, затем опустите держатель.

ности, на твердой, нескользкой горизонтальной площадке.

Поставьте автомобиль на стояночный тормоз, выключите зажигание и включите первую передачу или передачу заднего хода.

Демонтаж колеса

- Установите подпорку 2 под колесо, диагонально противоположное тому, которое Вы собираетесь менять.

- Снимите декоративный колпак с помощью колесного ключа 1 , вставив под него колесный ключ вблизи воздушного вентиля.

- Ослабьте болты крепления колеса.

- Установите домкрат под одно из спе-

циально предназначенных для подъема автомобиля гнезд А в нижней части кузова, кото- рое расположено ближе всех к снимаемому колесу. Следите за тем, чтобы нижняя опора домкрата была прижата к земле всей своей поверхностью.

- Поднимите автомобиль домкратом, полностью отверните колесные болты и снимите колесо.

четырех опорных

Page 82

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

80 -

Монтаж колеса

- Установите колесо на место, вверните и затяните ключом, но не до конца, колесные болты.

- Опустите автомобиль и выньте домкрат.

- Затяните до упора болты крепления колеса.

- Установите на колесо декоративный

колпак, начиная с той части, где расположен воздушный вентиль и нажмите ладонью на его поверхность.

Установка на место держателя с колесом

- Уберите подпорку 2 внутрь колеса.

- Уложите колесо на держатель.

- Приподнимите колесо, затем припод-

нимите держатель и подвесьте его на крючок.

- Затяните до упора болт крепления держателя запасного колеса.

- Уберите на место колесный ключ 1 и домкрат.

Ради собственной безопасности при замене колеса всегда выполняйте приведенные ниже правила:

- установите автомобиль на твердой горизонтальной нескользкой площадке,

- включите стояночный тормоз,

- включите первую или заднюю передачу,

- подоприте автомобиль,

- убедитесь, что в автомобиле никого

не осталось, а Ваши пассажиры отошли от автомобиля на безопасное расстояние.

Ни в коем случае не находитесь под автомобилем, стоящим только на домкрате.

Домкрат и все перечисленные здесь инструменты предназначены только для Вашего автомобиля. Не используйте их для других целей.

После замены колеса

- В кратчайшие висной сети PEUGEOT проверить затяжку колесных болтов и давление воздуха в запасном колесе.

- При первой возможности отремонтируйте и установите на место восстановленное колесо.

сроки попросите в сер-

Page 83

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

ОСОБЕННОСТИ АЛЮМИНИЕВЫХ КОЛЕСНЫХ ДИСКОВ

Установка запасного колеса

Если Ваш автомобиль оснащен запасным колесом со штампованным диском, то при его установке Вы обнаружите, что головки болтов не доходят до обода. Это нор- мально , так как запасное колесо удерживается коническими фасками болтов.

Установка зимних шин

При установке колес с зимними шинами на штампованных дисках пользуйтесь специальными болтами, имеющимися в торговой сети PEUGEOT.

, обязательно

Если Ваш автомобиль оборудован болта-

ми, защищающими от кражи колес (по одному на каждое колесо), то при демонтаже колеса их нужно отворачивать при помощи специальной головки (которая была Вам вручена при покупке автомобиля с запасным комплектом ключей и карточкой с индивидуальным кодом) и колесного ключа.

Примечание: запишите дежном месте кодовый номер, выгравированный на головке для "антикражных болтов". Это поможет Вам приобрести ее дубликат в торговой сети PEUGEOT.

и храните в на-

В зависимости от варианта исполнения и страны поставки автомобиля.

Page 84

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

82 -

ЗАМЕНА ЛАМПЫ

Передние фары

Порядок замены лампы в фаре ближнего/дальнего света или в стояночном фонаре:

Снятие радиаторной решетки

- Отверните винты ( 1 ),

- Извлеките выступ ( A ) из держателя ( 2 ) с обеих сторон,

- Снимите радиаторную решетку ( 3 ).

Частичное снятие брызговика

- Отверните винты ( 1 ),

- Отверните винт ( 2 Извлеките пластмассовые фиксаторы ( 3 ).

Page 85

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

Частичное снятие бампера

- Отверните винты ( 1 ),

- Отверните винты ( 2 ),

- Слегка потяните за боковую часть бампера ( 3 ),

- Нажмите по стрелке ( B ) на фиксатор ( A ) через отверстие ( C ),

- Продолжая слегка оттягивать боковую часть бампера,

- Резким движением подтолкните бампер вперед, чтобы снять с фиксатора

( D ).

Снятие оптического блока

- Отверните винты ( 1 ),

- Извлеките направляющий фиксатор оптического блока ( A ),

- Отсоедините разъем электрожгута ( B ), расположенный за оптическим блоком,

- Снимите оптический блок ( 2 ).

Page 86

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

84 -

Фары ближнего света/Фары дальнего света (H4-60/55W)

По завершении операции снятия оптических блоков:

- Поверните и снимите защитный кожух ( 6 ),

- Отсоедините разъем ( C ),

- Отстегните пружину ( D ),

- Извлеките лампу ( 3 ) и замените ее.

Page 87

85-

Габаритные фонари (W 5 W)

По завершении операции снятия оптических блоков:

- Поверните и снимите защитный кожух ( 6 ),

- Освободите от фиксаторов держатель лампы ( E ),

- Отсоедините разъем ( F ),

- Извлеките лампу ( 1 ) и замените ее.

Установка на место

Установку на место осуществляйте в обратном порядке. работе системы.

Убедитесь в нормальной

Боковые повторители указателей поворотов (WY 5 W желтые)

- Протолкните повторитель вперед или назад и извлеките его.

- Поверните патрон на четверть оборота.

- Замените лампу.

Лампы с колбой желтого цвета (используются в фонарях ука-

зателей поворотов и боковых повторителях) следует заменять лампами с теми же характеристиками и колбами того же цвета.

Защитные решетки для передних и задних световых приборов

Такие решетки смягчают случайные удары по световым приборам.

Снятие решетки (с заднего фонаря)

Отверните барашковые гайки C и снимите решетку.

Page 88

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

86 -

Задние комбинированные фонари

Противотуманный фонарь (лампа P21 W).

Указатели поворота (лампа P21 W).

3. Фонари заднего хода (лампа P21 W).

4. Комбинированные фонари

стоп-сигнала и габаритные огни (лампа P21/5 W).

Мойка под высоким напором: при отмы- вании въевшейся грязи струей воды под высоким напором, не задерживайте ее надолго на оптических блоках, фонарях и их периферии, чтобы покрытие и уплотнительные прокладки.

не повредить защитное лаковое

- Откройте заднюю дверь.

- Отверните гайку А .

- Протолкните фонарь вовнутрь автомо-

биля, чтобы высвободить два боковых фиксатора.

- Выньте фонарь и отсоедините от него разъем электропроводки.

- Освободите от фиксаторов плату с лампами, нажав на лапки В .

- Замените перегоревшую лампу.

Фонари подсветки номерного знака: лампа W 5 W

) Вставьте тонкую отвертку в одно из

наружных отверстий рассеивателя.

) Протолкните его наружу, чтобы снять

с фиксаторов.

) Снимите рассеиватель. ) Замените перегоревшую лампу.

Page 89

ПРАКТИЧЕСКИЕ С

ВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

Третий стоп-сигнал (на дверце задка) (W 5 W)

) Откройте дверцу задка и отверните

обе гайки крепления.

) Освободите от фиксаторов плату,

чтобы получить доступ к лампам.

) Замените перегоревшую лампу.

Третий стоп-сигнал (на задней левой дверце) (W 5 W)

) Снимите защитную крышку, нажав на

фиксатор А (с закругленной стороны) сбоку фонаря.

) Потяните за крышку назад.

) Нажмите на лапки двух фиксаторов B

и выньте плату с лампами.

) Выньте и замените перегоревшую

лампу.

При обратной установке придерживай-

тесь обратного порядка действий.

Page 90

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

88 -

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

РЕДОХРАНИТЕЛЯ

Блоки с электрическими предохранителями находятся в салоне под приборной панелью и в моторном отсеке.

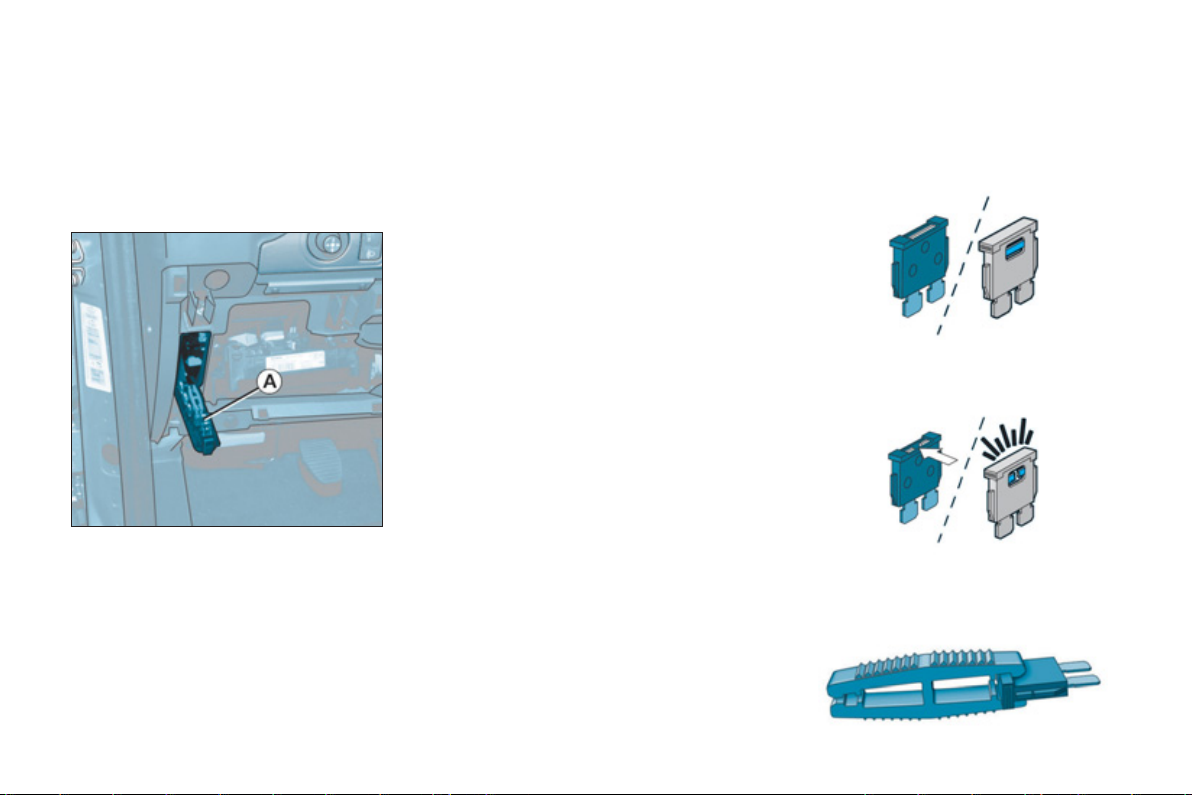

Блок предохранителей под панелью приборов

Снимите крышку, чтобы получить доступ к предохранителям.

Запасные предохранители, а также специальный пинцет В для их демонтажа расположены на внутренней поверхности крышки А .

Снятие и установка предохранителя

Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей.

Для демонтажа предохранителей используйте специальный пинцет В .

Заменяйте сгоревший предохранитель предохранителем того же номинала.

Исправный

Сгоревший

Пинцет В

Page 91

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

Номер

предохранителя

1 15A Очиститель задних стекол

4 20A

5 - Свободен.

6 10A Диагностический разъем.

7 - Свободен.

9 30A Электроподогрев сидений.

10 40A Электрообогреватели задних стекол и наружных зеркал.

11 15A Очиститель заднего стекла.

12 30A Передние

14 10A

15 15A

16 30A Блок управления запиранием/отпиранием дверей.

20 10A Правый стоп-сигнал.

Номинальный

ток, А

Защищаемая цепь

Многофункциональный дисплей - Панель приборов - Автомагнитола - Подрулевые выключатели.

стеклоподъемники.

Электронный блок управления двигателем - Подрулевые выключатели - Датчик дождя.

Панель приборов - Многофункциональный дисплей - Автомагнитола.

21 15A Левый стоп-сигнал.

22 20A

Передний плафон общего освещения - Плафон местного освещения - Прикуриватель - Электрозеркало

заднего вида.

Page 92

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

90 -

Система электрооборудования Вашего автомобиля предназначена для работы как с серийно установленным, так и с дополнительным электрооборудованием.

Прежде чем устанавливать на автомобиль дополнительные электроприборы, проконсультируйтесь в сервисной сети PEUGEOT. Некоторые электроприборы сами по себе или при их неправильной установке могут приводить к нарушению нормальной работы

Вашего автомобиля или выходу из строя электронных ной батареи.

Компания "Автомобили PEUGEOT" не несет ответственности за неисправности Вашего автомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованию компанией "Автомобили PEUGEOT", либо установленного с нарушением ее инструкций. В особенности это относится к электрооборудованию, потребляющему ток более 10 миллиампер.

Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все работы с ними должны производиться квалифицированными специалистами сервисной сети PEUGEOT.

блоков управления, радиооборудования или системы зарядки аккумулятор-

Page 93

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

Блок предохранителей в моторном отсеке

Для доступа к блоку предохранителей, расположенному в моторном отсеке (рядом с аккумуляторной батареей), снимите крышку.

После окончания работ тщательно закройте крышку.

Номер

предохранителя

1 10A

2 15A Топливный насос.

3 10A Компьютер ABS.

4 10A Компьютер двигателя.

5 - Свободен.

6 15A Передние противотуманные фары.

7 20A Насос омывателя фар.

8 20A

9 15A Левая фара ближнего света.

10 15A Правая фара ближнего света.

11 10A Левая фара дальнего света.

12 10A Правая фара дальнего света.

13 15A Звуковой сигнал.

14 10A Насосы омывателей ветрового и заднего стекол.

15 30A Кислородный датчик - Датчик расхода воздуха.

Номинальный

ток, А

Защищаемая цепь

Электронный блок свечей накаливания дизельного двигателя - Контакторы стоп-сигнала и сцепления - Выключатель фонаря заднего хода.

Реле группы вентиляторов системы охлаждения двигателя - Компьютер двигателя.

16 30A Реле компрессора.

17 30A Очиститель ветрового стекла.

18 40A Электровентилятор системы отопления и вентиляции.

Page 94

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

92 -

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Для заряда батареи с помощью зарядного устройства:

- отсоедините клеммы проводов от выводов батареи,

- зарядите аккумуляторную батарею, следуя инструкциям производителя зарядного устройства,

- присоедините клеммы проводов к выводам батареи, начиная с провода (-),

- проверьте, чтобы клеммы проводов и выводы батареи были чистыми. В случае их сульфатации (белый или зеленоватый налет) отсоедините батареи и очистите клеммы проводов и выводы батареи.

провода от

Запуск двигателя от дополнительной батареи:

- присоедините красный соединительный провод к выводам (+) обеих батарей,

- присоедините один конец черного или зеленого соединительного провода к выводу (-) дополнительной батареи,

- присоедините другой конец черного или зеленого соединительного провода к массовой детали автомобиля, расположенной как можно дальше от его батареи (напр., к правому кронштейну двигателя).

Включите стартер и запустите двигатель. Дождитесь устойчивой работы двигателя на

холостом ходу и снимите соединительные провода.

Если автомобиль не эксплуатируется более одного месяца, рекомендуется отсоединить аккумуляторную батарею.

Выключив зажигание, подождите 2 минуты перед тем, как отсоединить провода от аккумуляторной батареи.

Запрещено отсоединять провода от батареи при работающем двигателе.

При заряде батареи следует обязательно отсоединить от нее провода.

Поднимите все стекла и закройте люк перед тем, как отсоединить провода от батареи.

Каждый раз после присоединения батареи включите зажигание и подождите 1 минуту перед тем, как запускать двигатель. Это необходимо для инициализации электронных систем. При наличии какихлибо нарушений в работе электрооборудования после установки аккумуляторной батареи следует проконсультироваться в сервисной сети .

ФУНКЦИЯ ЭКОНОМИИ

ЛЕКТРОЭНЕРГИИ

Выключив двигатель и повернув ключ в положение "дополнительные потребители", можно пользоваться некоторыми системами (стеклоочистителем, стеклоподъемниками,

плафонами, автомагнитолой, телефоном, фарами ближнего света, и т.д.) в общей сложности в течение только 30 минут, чтобы не разряжать аккумуляторную батарею.

По истечении отведенных тридцати минут, на дисплее появится сообщение о включении режима экономии электроэнергии, и работа указанных систем временно приостановится.

Функции всех перечисленных систем автоматически восстановятся при первом же запуске двигателя.

Для немедленного восстановления работы указанных функций запустите двигатель и дайте ему поработать несколько секунд.

При этом продолжительность работы функций будет равна удвоенной продолжительности работы запущенного двигателя. Как правило, оно составляет от пяти до тридцати минут. Примечание: если в момент включения режима экономии электроэнергии бортовой телефон находился на связи, разговор не

прервется, пока не будет положена трубка.

Если аккумуляторная батарея

разряжена, запуск двигателя окажется невозможным.

Page 95

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

МОНТАЖ АВТОМАГНИТОЛЫ

На Вашем автомобиле смонтировано следующее оборудование для установки и подключения автомагнитолы:

- антенна на крыше,

- коаксиальный кабель для подключения антенны,

- система подавления радиопомех,

- провода для подключения передних громкоговорителей и твитеров,

- два восьмиштекерных разъема.

УСТАНОВКА ГРОМКОГОВОРИТЕЛЕЙ

Имеющаяся на автомобиле штатная разводка для громкоговорителей позволяет устанавливать:

- твитеры диаметром 35 мм в панели приборов,

- громкоговорители диаметром 165 мм в передних дверях.

Стандартное назначение разъемов

A1: A2: - Цифровой управляющий сигнал

(заводская разводка)

A3: - Цифровой управляющий сигнал

(заводская разводка)

A4: -

Мультиплексный контур аудиосистемы (заводская разводка)

A5: A6: (+) К вспомогательным приборам A7: (+) Постоянное A8: (-) Масса B1: (+) B2: (-) B3: (+) Громкоговоритель и твитер

передний правый

B4: (-) Громкоговоритель и твитер

передний правый

B5: (+) Громкоговоритель и твитер

передний левый

B6: (-) Громкоговоритель и твитер

передний левый B7: (+) B8: (-) -

Перед тем, как установить на

свой автомобиль автомагнитолу или громкоговорители, сультируйтесь у специалистов сервисной сети PEUGEOT.

прокон-

Page 96

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

94 -

СЪЕМНАЯ ЗИМНЯЯ ЗАСЛОНКА*

Заслонка устанавливается на нижнюю часть переднего бампера для предотвращения скопления комков снега в зоне вентилятора, охлаждающего радиатор.

Заслонку необходимо снять:

- если температура окружающего воздуха

выше 10 °C,

- в случае буксировки прицепа,

- при движении со скоростью выше

120 км/ч.

УСТАНОВКА

) Разместите снегозащитную накладку

напротив переднего бампера.

) Установите ее, вставив нижние вы-

ступы A в бампер.

) Нажмите на накладку в зоне каждого

из двух верхних фиксаторов B .

СНЯТИЕ

) Нажмите на два верхних фиксатора B

и потяните за накладку.

* Поставляется дополнительно или в зави-

симости от страны поставки автомобиля.

Page 97

БУКСИРОВКА ВАШЕГО АВТОМОБИЛЯ

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

Запрещается использовать для

подъема автомобиля поперечину радиатора.

В случае буксировки другого авто мобиля, его колеса следует отсоединить от трансмиссии.

Переведите рычаг переключения передач в нейтральное положение.

Несоблюдение этого требования может вывести из строя элементы тормозной темы, обеспечивающие притормаживание автомобиля в момент запуска двигателя.

сис-

Буксировка автомобиля без поднятия (с опорой на все колеса)

Обязательно используйте буксирную штангу.

Буксировка за переднюю или заднюю часть автомобиля

Прикрепите буксирную штангу к буксирной петле.

Буксировка приподнятого автомобиля (с качением на двух колесах)

Желательно поднимать автомобиль за колеса специальным подъемником.

Page 98

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

96 -

УКСИРОВКА ГРУЗОВОГО,

ЖИЛОГО ПРИЦЕПА, КАТЕРА...

Мы рекомендуем пользоваться буксирными устройствами фирмы PEUGEOT , которые были протестированы и одобрены для установки на Вашем автомобиле еще в период его создания, а монтаж буксирного устройства осуществлять в сервисной сети

PEUGEOT . В случае монтажа тягово-сцепного устройс-

тва не в сервисной сети PEUGEOT необходимо использовать только расположенную в задней части автомобиля заводскую разводку и строго придерживаться указаний изготовителя.

Ваш автомобиль предназначен для перевозки пассажиров и багажа, однако он также может использоваться для буксировки прицепа.

При буксировке прицепа автомобиль испытывает повышенные нагрузки, а от водителя требуется повышенное внимание.

При подъеме в гору плотность воздуха уменьшается, что приводит к снижению мощности двигателя. Необходимо уменьшать массу буксируемого прицепа на 10 % при подъеме на каждую 1 000 метров.

Рекомендации по вождению

Размещение груза: размещайте груз внутри прицепа так, чтобы наиболее тяжелые предметы располагались как можно ближе к оси и чтобы нагрузка на буксирное устройство симально разрешенной, но ни в коем

случае не превышала ее.

Охлаждение двигателя: при буксировке прицепа увеличивается температура охлаждающей жидкости.

Вентилятор системы охлаждения двигателя приводится электродвигателем, поэтому его охлаждающая способность не зависит от режима работы двигателя.

В связи с этим для снижения температуры

двигателя используйте повышенные передачи и снижайте скорость автомобиля.

Максимальный вес прицепа, который можно буксировать на затяжном подъеме, зависит от крутизны подъема и температуры атмосферного воздуха.

В любом случае, внимательно следите за температурой охлаждающей жидкости.

При эксплуатации в особо тяжелых условиях (например, при буксировке тяжело груженого прицепа на крутом подъеме в жару) отключение системы кондиционирования позволяет получить мощности и повысить тяговую динамику автопоезда.

В случае загорания сигнализатора перегрева охлаждающей жидкости остановитесь и выключите зажигание, как только это позволят условия движения.

была близка к мак-

экономию

Шины: проверьте давление воздуха в шинах автомобиля и прицепа и, при необходимости, доведите его до рекомендуемых значений.

Тормоза: при буксировке прицепа тор- мозной путь увеличивается.

Освещение: проверьте систему электричес- кого освещения и сигнализации прицепа.

Боковой ветер: при буксировке прицепа учитывайте повышенную восприимчивость к ветру из-

за увеличившейся парусности.

Page 99

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИ

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Дополнительное оборудование и запасные части проверены и одобрены фирмой на соответствие критериям надежности и безопасности и полностью пригодны для Вашего автомобиля. В Вашем распоряжении имеется большой выбор имеющих артикул оригинальных изделий.

По поводу устранения любых неисправностей на своем автомобиле, обращайтесь в спе-

имеющие техническую информацию, компетенцию и необходимое оборудование то, что компания "Автомобили PEUGEOT" способна предложить Вам.

Изделия для профессиональной деятельности

Ограничители грузов (всех видов и типов). Ролик для облегчения погрузки. Прицепное устройство, жгут электропро-

водки для прицепа: прицепное устройство следует монтировать только в сервисной сети PEUGEOT.

Разделительные деревянный нескользкий настил для защиты пола.

Защитные решетки.

циализированные техцентры,

перегородки и решетки,

Изделия для комфорта, досуга и ухода за автомобилем

Система охранной сигнализации, нанесение меток на стекла гравированием, медицинская аптечка, яркий жилет безопасности, система помощи при парковке задним ходом

(парктроник), треугольный знак аварийной остановки и т.д.

Комплект не мешающих подушкам безо-

пасности чехлов для передних сидений, скамья, резиновые коврики, ковровое покрытие, цепи противоскольжения, шторы, устройство для перевозки велосипедов на дверце задка, багажник для перевозки грузов на крыше (весом до 100 кг) и т.д.

Чтобы ничто не мешало свободному перемещению педалей:

правильно уложите и закрепите коврик на фиксаторах,

- никогда не кладите под ноги уложенные один на другой коврики.

Автомагнитолы, гарнитура громкой связи "свободные руки", громкоговорители, CDчейнджер, навигационная система и т.д.

Любое приобретаемое на рынке обору-

дование для аудиосистемы и системы телематики должно отвечать техническим требованиям, установленным для него в соответствии с возможностями бортовых систем автомобилей в базовой комплектации с тем, чтобы обеспечивалась их совместимость. Обратитесь за консультацией в сервисную сеть PEUGEOT.

Монтаж радиопередающей аппаратуры

Собираясь установить на своем автомобиле дополнительное радиопередающее устройство с вынесенной наружу антенной, обратитесь сначала за консультацией в сервисную сеть PEUGEOT.

В сети PEUGEOT Вас проинформируют о требованиях, предъявляемых к характерис тикам радиопередатчиков (частотный диапазон, максимальная выходная мощность, установка и расположение антенны, особенности монтажа и установки), которыми можно оборудовать автомобиль в соответствии с Директивой Комиссии ЕС по электромагнитной совместимости электротехнических систем автомобилей (2004/104/CE).

Передние брызговики, задние брызговики, алюминиевые подкрылки для защиты колесных арок, рулевое колесо с покрытием из кожи и т.д.

Жидкость для омывателя стекол, средства для мойки и ухода за кузовом и салоном, запасные лампы и т.д.

Установка любого электрооборудования или дополнительного электроприбора, не имеющего артикула

дукции PEUGEOT, может вывести из строя электронную систему Вашего автомобиля. Будем признательны, если Вы примете во внимание эту информацию и рекомендуем обратиться к нашему официальному дилеру, чтобы ознакомиться со всей номенклатурой изделий и дополнительного оборудования из Каталога сертифицированной продукции фирмы.

Законодательством отдельных стран, куда поставляется автомобиль, предписано обязательное наличие на его борту яркого жилета безопасности, знака аварийной остановки и комплекта запасных ламп.

в Каталоге сертифицированной про-

колесные диски 15/17",

Page 100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

98 -

НАРУЖНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ АВТОМОБИЛЕЙ, ММ
