RECHARGEABLE BATTERY 20V 2 Ah PAP 20 B1 +
CHARGER PLG 20 C1
BATTERI 20 V 2 Ah + LADDARE
Översättning av bruksanvisning i original
BATERIJA 20 V 2 Ah + KROVIKLIS
Naudojimo instrukcijos originalo vertimas
IAN 390993_2201
AKUMULATOR 20 V 2 Ah +
ŁADOWARKA
Tłumaczenie oryginalnej instrukcji obsługi
AKKU 20 V 2 Ah + LADEGERÄT
Originalbetriebsanleitung
Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med
apparatens / maskinens funktioner.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.
Prieš skaitydami atsiverskite lapą su paveikslėliais ir susipažinkite su visomis prietaiso funkcijomis.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
SE Översättning av bruksanvisning i original Sidan 1
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 11
LT Naudojimo instrukcijos originalo vertimas Puslapis 21
DE / AT / CH Originalbetriebsanleitung Seite 31
A
Cell Balancing – longer battery life, increased battery lifespan.
All Parkside tools and the chargers PLG 20 A1/A4/C1/A2/C2/A3/C3/PDSLG 20 A1 of the X20V Team
series are compatible with the PAP 20 A1/A2/A3/B1/B3/PAPS 204 A1/PAPS 208 A1 battery pack.
High-performance Li-Ion battery
Higher battery resources due to evenly used cells.
Maximises the charge potential.
Charging times
Charging currents
2 Ah PAP 20 A1/B1
Battery pack
3 Ah PAP 20 A2
Battery pack
4 Ah PAP 20 A3/B3
Battery pack
4 Ah PAPS 204 A1
Battery pack
8 Ah PAPS 208 A1
Battery pack
max. 2,4 A
Charger
PLG 20 A1/A4/C1
60 min
2,4 A
90 min
2,4 A
120 min
2,4 A
120 min
2,4 A
210 min
2,4 A
max. 3,5 A
Charger
PLG 20 A2/C2
45 min
3,5 A
60 min
3,5 A
80 min
3,5 A
80 min
3,5 A
165 min
3,5 A
max. 4,5 A
Charger
PLG 20 A3/C3
35 min
3,8 A
45 min
4,5 A
60 min
4,5 A
50 min
4,5 A
120 min
4,5 A
max. 4,5 A
Charger
PDSLG 20 A1
35 min
3,8 A
45 min
4,5 A
60 min
4,5 A
50 min
4,5 A
120 min
4,5 A
Innehållsförteckning
Inledning ..............................................................2
Föreskriven användning ...............................................................2
Utrustning ..........................................................................2
Leveransens innehåll ..................................................................2
Tekniska data .......................................................................2
Allmänna säkerhets anvisningar ...........................................3
Användning och hantering av detbatteridrivna elverktyget ....................................3
Kompletterande säkerhets anvisningar ....................................................3
Säkerhetsanvisningar för laddare ........................................................4
Innan produkten tas i bruk ............................................... 4
Väggmontering ......................................................................4
Ladda batteripaket (se bild A) ..........................................................5
Kontrollera batteriets laddningsnivå ......................................................5
Skötsel och förvaring ....................................................5
Garanti från Kompernass Handels GmbH ...................................6
Service ................................................................ 7
Importör ..............................................................7
Kassering .............................................................. 8
Originalförsäkran om överensstämmelse ...................................9
Beställning av reservbatteri .............................................10
Beställning per telefon ...............................................................10
PAP 20 B1 + PLG 20 C1
SE
│
1 ■
Inledning
Grattis till din nyinköpta produkt. Du har valt
en produkt med hög kvalitet. Bruksanvisningen
ingår som en del av leveransen. Den innehåller
viktig information om säkerhet, användning och
återvinning. Läs noga igenom alla användar- och
säkerhetsanvisningar innan du börjar använda
produkten. Använd endast produkten enligt beskrivningarna och i de syften som anges här. Lämna
över all dokumentation tillsammans med produkten
om du överlåter den till någon annan person.
Föreskriven användning
Laddaren får endast användas för laddning av
batterier ur serien PARKSIDE PAP20A1/A2/A3/
B1/B3/PAPS204A1/PAPS208A1.
Batteriet passar till:
Den här produkten är inte avsedd för yrkesmässigt
bruk. Alla övriga användningssätt och förändringar
på produkten ligger utanför gränserna för den
föreskrivna användningen och innebär avsevärda
risker. Tillverkaren ansvarar inte för skador som
uppstår på grund av felaktig användning.

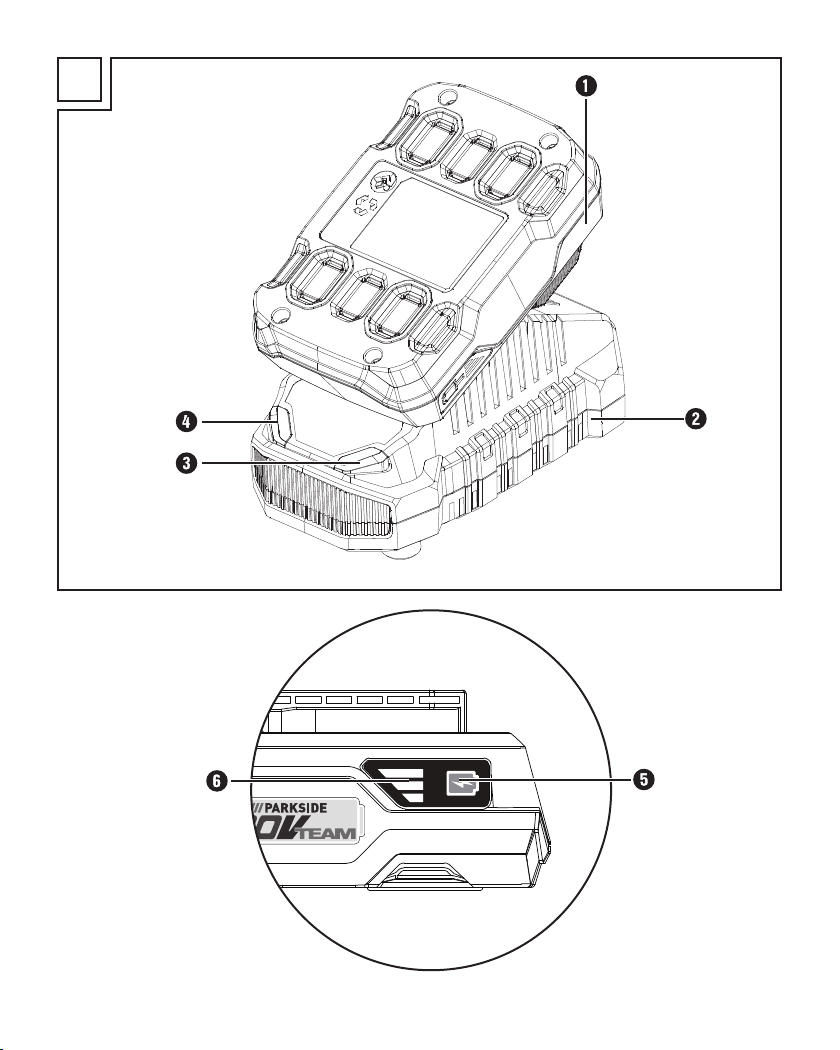

Utrustning
Batteripaket
Snabbladdare
Röd laddningslampa
Grön laddningslampa
Laddningsnivåknapp
Batterilampa
Leveransens innehåll
1 batteri 20 V 2 Ah
1 snabbladdare
1 bruksanvisning
Tekniska data
Batteri 20 V 2 Ah PAP 20 B1
Typ LITIUMJON
Nominell spänning 20 V (likström)
Kapacitet 2,0 Ah
Celler 5
Laddare PLG 20 C1
INGÅNG/input
Nominell spänning 230–240 V ∼, 50 Hz
(växelström)
Nominell
strömförbrukning 65 W
Säkring (inbyggd) 3,15 A
UTGÅNG/output
Nominell spänning 21,5 V (likström)
Nominell strömstyrka 2,4 A
Laddningstid ca 60 min
Kapslingsklass II/
T3.15A
(dubbel isolering)
■ 2 │ SE
PAP 20 B1 + PLG 20 C1
Allmänna
säkerhets anvisningar
VAR FÖRSIKTIG! EXPLOSIONSRISK!
Ladda aldrig upp batterier som inte
är uppladdningsbara.
VARNING!
■ Läs igenom all säkerhetsinformation och
alla anvisningar. Om säkerhetsanvisningar
och instruktioner inte följs kan resultatet bli
elchock, brand och/eller svåra personskador.
Spara all säkerhetsinformation och alla
anvisningar för framtida bruk.
Användning och hantering av
detbatteridrivna elverktyget
a) Ladda endast batterier i laddare som rekom-
menderas av tillverkaren. En laddare som
konstruerats speciellt för en viss typ av batterier
kan orsaka eldsvåda om man försöker ladda
andra typer av batterier i den.
b) Använd bara den typ av batterier som anges
för ett elektriskt verktyg. Om man använder
andra batterityper kan det leda till olyckor och
eldsvådor.
c) Håll batterier som inte används på avstånd
från gem, mynt, nycklar, spik, skruvar och
andra små metallföremål som kan överbrygga kontakterna. En kortslutning mellan
batteriets kontakter kan leda till brännskador
eller eldsvåda.
d) Vid felaktig användning kan vätska tränga
ut ur batteriet. Undvik kontakt med denna
vätska. Vid kortvarig kontakt ska du spola
med vatten. Om vätskan skulle råka komma
in i ögonen ska man även uppsöka läkare.
Batterivätska som trängt ut kan leda till hudirritationer och brännskador.
Skydda batteriet från
värme, även från t ex långvarigt solljus, samt
från eld, vatten och fukt. Annars finns risk för
explosion.
Kompletterande säkerhetsanvisningar
■ Använd inte skadade eller modifierade bat-
terier. Skadade eller modifierade batterier kan
reagera på ett oväntat sätt och orsaka brand,
explosion eller risk för personskador.
■ Utsätt inte batterier för eld eller alltför höga
temperaturer. Eld eller temperaturer över
130°C (265°F) kan orsaka en explosion.
■ Följ alla anvisningar för laddning och ladda
aldrig batteriet eller det batteridrivna verktyget vid högre temperaturer än de som anges
i driftinstruktionen.
Om batteriet laddas på fel sätt eller laddas
utanför det tillåtna temperaturområdet kan
brandrisken öka och batteriet förstöras.
PAP 20 B1 + PLG 20 C1
SE
│
3 ■
Säkerhetsanvisningar för laddare
■ Den här produkten kan användas
av barn som är minst 8 år och av
personer med begränsad fysisk,
sensorisk eller mental förmåga
eller bristande erfarenhet och/
eller kunskap om de hålls under
uppsikt eller har instruerats i hur
produkten används på ett säkert
sätt och inser vilka risker det
innebär. Barn får inte leka med
produkten. Rengöring och allmän
service får bara göras av barn
om någon vuxen håller uppsikt.
■ Om nätanslutningskabeln skadas
på den här produkten måste den
bytas ut av tillverkaren, tillverkarens
kundtjänst eller någon annan person med liknande kvalifikationer
för att undvika olyckor.
Laddaren är endast avsedd
för inomhusbruk.
AKTA!
► Den här laddaren kan bara användas för
att ladda upp följande typer av batterier:
PAP 20 A1/PAP 20 A2/PAP 20 A3/
PAP 20 B1/PAP 20 B3/PAPS 204 A1/
PAPS 208 A1.
► En aktuell lista över kompatibla batterier finns
på www.lidl.de/akku.
VARNING!
■ Om nätanslutningskabeln skadas på den här
produkten måste den bytas ut av tillverkaren,
tillverkarens kundtjänst eller någon annan
person med liknande kvalifikationer för att
undvika olyckor.
Innan produkten tas i bruk
Väggmontering
VARNING!
■ Innan du borrar hålen för att fästa laddaren
på väggen måste du försäkra dig om att inga
ledningar kan skadas.
■ Lägg kabeln så att den inte är i vägen och
ingen kan råka dra i den av misstag.
■ Barn får inte leka med laddaren när den sitter
på väggen.
■ Laddaren får aldrig användas på brännbara
underlag.
■ Laddaren får aldrig placeras på fuktiga
underlag.
■ Vi avråder från att sätta laddaren bakom en
dörr eller i området där dörren öppnas, den
kan stöta emot laddaren så att den faller ned
eller skadas på annat sätt.

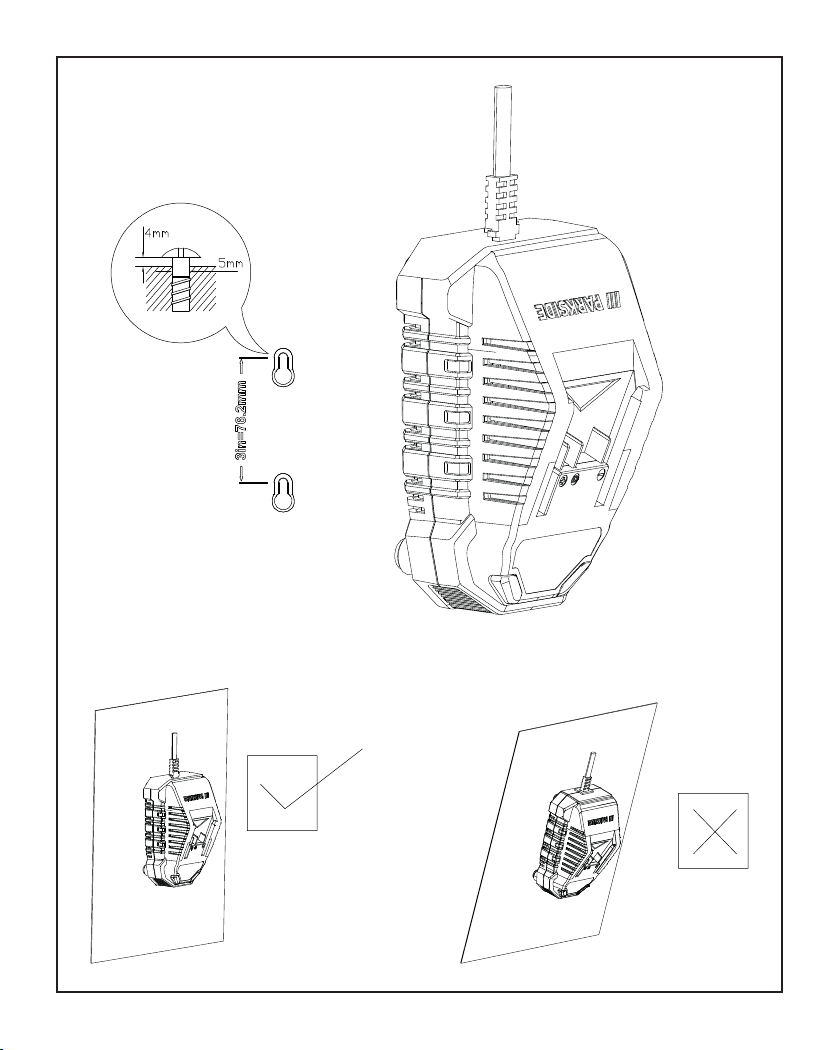

På laddarens baksida finns två hål för att fästa
den på väggen. Du kan sätta upp laddaren på en
vägg enligt säkerhetsföreskrifterna. Fäst den med
två skruvar (medföljer inte) med de mått och det
avstånd som anges (se bild på den uppfällbara
sidan).
■ 4 │ SE
PAP 20 B1 + PLG 20 C1
Ladda batteripaket (se bild A)
VAR FÖRSIKTIG!
► Dra alltid ut kontakten innan du tar ut eller
sätter in batteripaketet i laddaren.
OBSERVERA
► Ladda aldrig batteripaketet när omgivnings-
temperaturen ligger under 10°C eller över
40°C. Om ett litiumjonbatteri ska lagras
under en längre tid måste laddningsnivån
kontrolleras med jämna mellanrum. Den optimala laddningsnivån ligger mellan 50 % och
80 %. Batteriet ska förvaras svalt och torrt vid
en omgivningstemperatur på 0°C till 50°C.
♦ Stick in batteripaketet
(se bild A).
♦ Sätt kontakten i ett eluttag. Den gröna lysdioden
för laddningskontroll
sedan lyser den röda lysdioden för laddningskontroll .
♦ Den gröna kontrollampan
gen är färdig och batteripaketet är klart att
användas.
AKTA!
♦ Om den röda kontrollampan blinkar är
batteripaketet
laddas.
♦ Om både den röda
kontrol lampan blinkar betyder det att batteri-
paketet är defekt.
♦ För in batteripaketet
♦ Stäng av laddaren och vänta i minst 15 minuter
innan du laddar ett batteri igen. Dra då ut
kontakten.
i snabbladdaren
lyser kortvarigt och
visar att laddnin-
överhettat och kan inte
och den gröna
i produkten.
Kontrollera batteriets laddningsnivå
♦ Tryck på laddningsnivåknappen för att
kontrollera laddningsnivån (se även den stora
bilden).
Batteriets laddningsstatus resp. restkapacitet
visas av batterilampan
RÖD/ORANGE/GRÖN = maximal laddningsnivå
RÖD/ORANGE = medelhög laddningsnivå
RÖD = låg laddningsnivå – ladda batteriet
på följande sätt:
Skötsel och förvaring
■ Om du inte ska använda produkten under en
längre tid ska du ta ut batterierna och förvara
produkten på ett rent och torrt ställe utan direkt
solljus.
■ Om ett litiumjonbatteri ska lagras under en läng-
re tid måste laddningsnivån kontrolleras med
jämna mellanrum. Den optimala laddningsnivån
ligger mellan 50 % och 80 %. Den optimala
förvaringsmiljön är en sval och torr plats.
■ Försök aldrig utföra underhåll på skadade
batterier.
Endast tillverkaren eller en auktoriserad kundtjänst får serva uppladdningsbara batterier.
PAP 20 B1 + PLG 20 C1
SE
│
5 ■
Garanti från
Kompernass Handels GmbH
Kära kund
För den här produkten lämnar vi 3 års garanti från
och med inköpsdatum. Om det skulle vara något fel
på produkten finns en lagstadgad reklamationsrätt
från återförsäljaren. Dina lagstadgade rättigheter begränsas inte av den garanti som beskrivs i
följande avsnitt.
Garantivillkor
Garantitiden börjar från och med inköpsdatumet.
Ta väl vara på kassakvittot. Kassakvittot är ditt
köpbevis.
Om ett material- eller fabrikationsfel uppstår på
produkten inom tre år från inköpsdatumet reparerar
vi, byter ut den gratis, eller ersättar köpesumman
beroende på vad vi anser lämpligast. En förutsättning för att utnyttja garantin är att den defekta
produkten och köpbeviset (kassakvittot) uppvisas
inom den treåriga garantitiden tillsammans med en
kort beskrivning av felet och när det uppstod.
Om felet täcks av vår garanti kommer du att få
tillbaka en reparerad eller en ny produkt. Garantitiden börjar inte om från början för en reparerad eller
ny produkt.
För batteripaket i X 12 V Team- och X 20 V
Team-serien lämnar vi 3 års garanti från och med
inköpsdatum.
Garantitid och lagstadgad ersättningsrätt
Garantitiden förlängs inte för att man utnyttjat
garantin. Det gäller även för utbytta och reparerade
delar. Eventuella skador och brister som existerar redan vid köpet måste rapporteras så snart produkten
packats upp. När garantitiden är slut måste man
själv betala för eventuella reparationer.
Garantins omfattning
Produkten har tillverkats med omsorg enligt stränga
kvalitetskriterier och testats noga före leveransen.
Garantin gäller bara för material- eller fabrikationsfel. Garantin täcker inte delar av produkten som
utsätts för normalt slitage och därför betraktas som
förslitningsdelar och inte heller skador på ömtåliga
delar som t ex knappar eller delar av glas.
Garantin upphör att gälla om produkten skadas
eller används och servas på fel sätt. Alla anvisningar i bruksanvisningen måste följas exakt för att produkten ska kunna användas på rätt sätt. Produkten
får aldrig användas i andra syften eller hanteras
på ett sätt som man avråder från eller varnar för i
bruksanvisningen.
Produkten är endast avsedd för privat bruk och ska
inte användas yrkesmässigt.Garantin gäller inte vid
missbruk och felaktig behandling, användande av
våld och vid ingrepp som inte gjorts av vår auktoriserade servicefilial.
Garantitiden gäller inte vid
■ normal minskning av batteriets kapacitet
■ yrkesmässig användning av produkten
■ skador eller förändringar på produkten, som
orsakas av kunden själv
■ medvetet bortseende från säkerhets- och
underhållsföreskrifter, felaktig användning
■ skador på grund av elementarhändelser
■ 6 │ SE
PAP 20 B1 + PLG 20 C1
Behandling av garantiärenden
För att snabbt kunna behandla ditt ärende ber vi
dig följa nedanstående anvisningar:
■ Ha alltid kassakvittot och artikelnumret
(IAN) 390993_2201 i beredskap vid alla
förfrågningar.
■ Artikelnumret finns på typskylten på produkten,
en gravyr på produkten, på bruks anvisningens
titelblad (nere till vänster) eller på klistermärket
på produktens bak- eller undersida.
■ Vid funktionsfel eller andra defekter ber vi dig
att först kontakta den service avdelning som
anges nedan på telefon eller med e-post.
■ En produkt som klassas som defekt kan tillsam-
mans med köpbeviset (kassakvittot) och en beskrivning av felet samt när det uppstod skickas
in portofritt till den angivna serviceadressen.
Denna och många andra handböcker, produktfilmer och installationsmjukvaror kan laddas ned på
www.lidl-service.com.
Med den här QR-koden kommer du direkt till Lidls
servicesida (www.lidl-service.com) där du kan
öppna bruksanvisningen genom att skriva in artikelnumret (IAN) 390993_2201.
Service
Service Sverige
Tel.: 0770 930739
E-Mail: kompernass@lidl.se
Huolto Suomi
Tel.: 010309 3582
E-Mail: kompernass@lidl.fi
IAN 390993_2201
Importör
Observera att följande adress inte är någon
serviceadress. Kontakta först det serviceställe som
anges.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
TYSKLAND
www.kompernass.com
VARNING!
► Låt servicestället eller en behörig elektriker
reparera dina elektriska produkter. Endast
reservdelar i original får användas. Då kan
du känna dig säker på att produkten är lika
säker att använda som tidigare.
► Låt alltid tillverkaren eller dennes kund-
tjänst byta ut kontakten eller strömkabeln
om det behövs. Då kan du känna dig säker
på att produkten är lika säker att använda
som tidigare.
PAP 20 B1 + PLG 20 C1
SE
│
7 ■
Kassering
Kasta aldrig elverktyg
bland hushållssoporna!
Symbolen intill med en överkorsad
soptunna på hjul betyder att den här
produkten omfattas av direktiv 2012/19/EU.
Direktivet föreskriver att den här produkten inte
får slängas bland de vanliga hushållssoporna när
den är uttjänt, utan måste lämnas in till speciella
insamlingsställen, återvinningsanläggningar eller
återvinningsföretag.
Det kostar ingenting att lämna in produkten till
återvinning. Tänk på miljön och kassera/
återvinn produkten på rätt sätt.
Om din uttjänta produkt innehåller personliga data
ansvara du själv för att ta bort dem innan du lämnar
in produkten för återvinning eller kassering.
Om det går att ta ut batterierna utan att förstöra
den uttjänta produkten ska du göra det och lämna
in dem till ett särskilt insamlingsställe. Om produkten innehåller ett fast inbyggt batteri ska du informera om detta vid kassering/återvinning.
Fråga din kommun eller stadsdelsför-
valtning om möjligheterna att kassera/
återvinna den uttjänta produkten.
Kasta aldrig batterier
i hushållssoporna!
Defekta eller uttjänta laddningsbara
batterier ska återvinnas enligt direktiv
2006/66/EC. Alla typer av batterier ska behandlas som farligt avfall och måste därför lämnas in till
rätt ställe när de kasseras (återförsäljare, fackhandel, kommunens offentliga insamlingsställen, återvinningsföretag) för att inte skada miljön. Både
vanliga och uppladdningsbara batterier kan innehålla giftiga tungmetaller.
Kasta därför aldrig några batterier i de vanliga hus hållssoporna, utan lämna in dem separat till rätt typ
av återvinning. Lämna bara in urladdade batterier.
Förpackningen består av miljövänligt
material som kan lämnas in till den
lokala återvinningen.
Tänk på miljön när du kasserar förpack-
ningen. Observera märkningen på de
olika förpackningsmaterialen så att de
kan källsorteras och ev. kasseras separat.
Förpackningsmaterialen är märkta med förkortningar (a) och siffror (b) som har följande betydelse:
1–7: plast, 20–22: papper och kartong,
80–98: komposit.
■ 8 │ SE
PAP 20 B1 + PLG 20 C1
Originalförsäkran om överensstämmelse
Företaget Kompernaß Handels GmbH, dokumentansvarig: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, TYSKLAND intygar härmed att denna produkt överensstämmer med följande
standarder, normerande dokument och EU-direktiv:
Lågspänningsdirektiv (2014/35/EU)
Direktivet för elektromagnetisk kompatibilitet (EMC-direktivet) (2014/30/EU)
RoHS-direktivet (2011/65/EU)*
* Tillverkaren bär hela ansvaret för utfärdandet av denna försäkran om överensstämmelse. Det föremål som beskrivs
ovan i denna försäkran uppfyller kraven i föreskrifterna för direktiv 2011/65/EU från Europaparlamentet och Europarådet från den 8juni 2011 angående begränsad användning av farliga ämnen i elektrisk och elektronisk utrustning.
Tillämpade harmoniserade standarder
EN 62841-1:2015 Annex K
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A15:2021
EN 62233:2008
EN 55014-1:2017/A11:2020
EN IEC 55014-1:2021
EN 55014-2:1997/A2:2008
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013
EN 61000-3-3:2013/A1:2019
EN IEC 63000:2018
Typ/beskrivning: Batteri 20 V 2 Ah + Laddare PAP 20 B1 + PLG 20 C1
Tillverkningsår: 05–2022
Serienummer: IAN 390993_2201
Bochum, 2022-06-23
Semi Uguzlu
- Kvalitetsansvarig Med reservation för ändringar på grund av den tekniska utvecklingen.
PAP 20 B1 + PLG 20 C1
SE
│
9 ■
Beställning av reservbatteri
Om du behöver ett nytt batteri kan du antingen beställa det bekvämt via nätet på
www.kompernass.com eller per telefon.
Eftersom vi bara har ett begränsat antal av den
här artikeln kan den snabbt vara slutsåld.
OBSERVERA
► I vissa länder går det inte att beställa reservdelar online. Kontakta i så fall vår Service Hotline.
Beställning per telefon
Service Sverige Tel.: 0770 930739
Huolto Suomi Tel.: 010309 3582
För snabb hantering av din beställning ber vi dig att ha produktens artikelnummer (IAN390993_2201) i
beredskap vid alla förfrågningar. Artikelnumret står på typskylten eller på titelsidan i den här anvisningen.
■ 10 │ SE
PAP 20 B1 + PLG 20 C1
Spis treści
Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Użytkowanie zgodne z przeznaczeniem .................................................12
Wyposażenie ......................................................................12
Zakres dostawy ....................................................................12
Dane techniczne ....................................................................12
Ogólne wskazówki bezpieczeństwa ......................................13
Użytkowanie i obsługa elektro narzędzia akumulatorowego ..................................13
Zaawansowane wskazówki bezpieczeństwa .............................................13
Zasady bezpieczeństwa przy używaniu ładowarek ........................................14
Przed uruchomieniem ..................................................14
Montaż na ścianie ..................................................................14
Ładowanie akumulatora (patrzrys.A) ...................................................15
Sprawdzanie stanu naładowania akumulatora ............................................15
Konserwacja i przechowywanie .......................................... 15
Gwarancja Kompernaß Handels GmbH ....................................16
Serwis ............................................................... 17
Importer .............................................................17
Utylizacja ............................................................18
Tłumaczenie oryginalnej deklaracji zgodności ..............................19
Zamawianie dodatkowego akumulatora ..................................20
Zamawianie telefoniczne .............................................................20
PAP 20 B1 + PLG 20 C1
PL
│
11 ■
Wstęp
Gratulujemy zakupu nowego urządzenia. Wybrany
produkt charakteryzuje się wysoką jakością. Instrukcja obsługi stanowi część niniejszego produktu. Zawiera ona ważne informacje na temat bezpieczeństwa, użytkowania iutylizacji. Przed rozpoczęciem
użytkowania produktu należy zapoznać się ze
wszystkimi wskazówkami dotyczącymi obsługi i
bezpieczeństwa. Produkt należy użytkować wyłącznie zgodnie zzamieszczonym tu opisem oraz
wpodanym zakresie zastosowań. Wprzypadku
przekazania urządzenia osobie trzeciej należy
dołączyć do niego również całą dokumentację.
Użytkowanie zgodne
z przeznaczeniem
Ta ładowarka przeznaczona jest wyłącznie do
ładowania akumulatorów z serii PARKSIDE
PAP20A1/A2/A3/B1/B3/PAPS204A1/
PAPS208A1.
Ten akumulator pasuje do:
Urządzenie nie jest przeznaczone do zastosowań
komercyjnych. Jakikolwiek inny rodzaj użycia lub
modyfikacje urządzenia traktowane są jako
niezgodne z przeznaczeniem i niosą za sobą poważne niebezpieczeństwo wypadku. Producent nie
ponosi żadnej odpowiedzialności za szkody powstałe wwyniku użycia urządzenia wsposób niezgodny zjego przeznaczeniem.
Wyposażenie
Akumulator
Szybka ładowarka
Czerwona dioda kontrolna ładowania
Zielona dioda kontrolna ładowania
Przycisk stanu naładowania akumulatora
Wyświetlacz LED akumulatora
Zakres dostawy
1 akumulator 20 V 2 Ah
1 ładowarką do szybkiego ładowania
1 instrukcja obsługi
Dane techniczne
Akumulator 20 V 2 Ah PAP 20 B1
Typ LITOWO-JONOWY
Napięcie znamionowe 20 V (prąd stały)
Pojemność 2,0 Ah
Ogniwa 5
Ładowarka PLG 20 C1
Wejście
Napięcie znamionowe 230–240 V ~, 50 Hz
(prąd przemienny)
Znamionowy pobór mocy 65 W
Bezpiecznik (wewnętrzny) 3,15 A
Wyjście
Napięcie znamionowe 21,5 V (prąd stały)
Prąd znamionowy 2,4 A
Czas ładowania ok. 60 min
Klasa ochrony II /
T3.15A
(podwójna izolacja)
■ 12 │ PL
PAP 20 B1 + PLG 20 C1
Ogólne
wskazówki bezpieczeństwa
OSTROŻNIE! NIEBEZPIECZEŃSTWO
WYBUCHU! Nigdy nie ładuj baterii
jednorazowych.
OSTRZEŻENIE!
■ Przeczytaj wszystkie wskazówki bezpie-
czeństwa oraz instrukcje. Nieprzestrzeganie
poniższych wskazówek bezpieczeństwa oraz
instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała. Wszystkie wskazówki bezpie-
czeństwa oraz instrukcje należy zachować
do późniejszego wykorzystania.
Użytkowanie i obsługa elektronarzędzia akumulatorowego
a) Akumulatory ładować wyłącznie za pomocą
ładowarek zalecanych przez producenta.
Używanie ładowarki do ładowania akumulatorów innych niż te, do których jest ona przewidziana, stwarza zagrożenie pożarowe.
b) Stosuj zawsze akumulatory przewidziane dla
określonego elektronarzędzia. Używanie innych akumulatorów może doprowadzić do obrażeń iniebezpieczeństwa pożaru.
c) Nieużywany akumulator przechowuj zdala od
spinaczy biurowych, monet, kluczy, gwoździ,
śrub lub innych drobnych metalowych przedmiotów, które mogłyby powodować zwarcie
styków. Zwarcie między stykami akumulatora
może spowodować oparzenia lub pożar.
d) Przy nieprawidłowym użytkowaniu zakumu-
latora może wydostać się ciecz. Unikaj kontaktu ztą cieczą. Wrazie przypadkowego
kontaktu zmyj wodą. Wprzypadku przedostania się cieczy do oczu skorzystaj dodatkowo zpomocy lekarza. Wydostająca się zaku-
mulatora ciecz może powodować podrażnienia
skóry lub poparzenia.
Chronić akumulator
przed wysoką temperaturą, np. przed
dłuższym działaniem promieni słonecznych,
ognia, wody i wilgoci. Niebezpieczeństwo
wybuchu.
Zaawansowane wskazówki
bezpieczeństwa
■ Nie wolno używać uszkodzonego lub zmody-
fikowanego akumulatora. Uszkodzone lub
zmodyfikowane akumulatory mogą zachowywać się nieprzewidywalnie idoprowadzić do
pożaru, eksplozji lub obrażeń.
■ Nie wystawiaj akumulatora na działanie
ognia lub wysokiej temperatury. Ogień lub
temperatury powyżej 130°C (265°F) mogą
spowodować wybuch.
■ Przestrzegaj wszystkich instrukcji dotyczą-
cych ładowania inie ładuj akumulatora lub
narzędzia akumulatorowego poza wskazanym winstrukcji obsługi zakresem temperatur. Niewłaściwe ładowanie lub ładowanie
poza dopuszczonym zakresem temperatur
może spowodować zniszczenie akumulatora
oraz zwiększyć zagrożenie pożarowe.
PAP 20 B1 + PLG 20 C1
PL
│
13 ■
Zasady bezpieczeństwa przy
używaniu ładowarek
■ To urządzenie może być używa-
ne przez dzieci od 8.roku życia
oraz przez osoby ozmniejszonych
zdolnościach fizycznych, sensorycznych lub umysłowych bądź
osoby nieposiadające odpowiedniego doświadczenia i/lub
wiedzy, wyłącznie pod nadzorem
lub po przeszkoleniu wzakresie
bezpiecznego użytkowania urządzenia oraz potencjalnych zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Dzieciom
bez opieki osób dorosłych nie
wolno czyścić ani konserwować
urządzenia.
■ Wprzypadku uszkodzenia kabla
zasilającego należy zlecić jego
wymianę producentowi, wpunkcie
serwisowym lub osobie posiadającej odpowiednie kwalifikacje.
Dzięki temu unikniemy poważnych
zagrożeń.
Ładowarka nadaje się tylko do użytku
wzamkniętych pomieszczeniach.
UWAGA!
► W tej ładowarce można ładować tylko
następujące baterie:PAP 20 A1/PAP 20 A2/
PAP 20 A3/PAP 20 B1/PAP 20 B3/
PAPS 204 A1/PAPS 208 A1.
UWAGA!
► Aktualna lista zgodności akumulatorów
znajduje się na stronie internetowej
www.lidl.de/akku.
OSTRZEŻENIE!
■ Wprzypadku uszkodzenia kabla zasilającego
należy zlecić jego wymianę producentowi,
wpunkcie serwisowym lub osobie posiadającej
odpowiednie kwalifikacje. Dzięki temu unikniemy poważnych zagrożeń.
Przed uruchomieniem
Montaż na ścianie
OSTRZEŻENIE!
■ Przed zamontowaniem na ścianie należy
upewnić się, że w obszarze otworów wymaganych do zamocowania uchwytu nie zostaną
uszkodzone przechodzące w ścianie przewody.
■ Kabel sieciowy ułóż tak, aby Ci nie prze-
szkadzał oraz aby nikt nie mógł się o niego
zaczepić i wyrwać.
■ Dzieci nie mogą bawić się urządzeniem,
również gdy jest ono zawieszone na ścianie.
■ Ładowarki nie wolno używać na łatwopalnej
powierzchni.
■ Nigdy nie wolno mocować ładowarki na
wilgotnej powierzchni.
■ Nie zaleca się montażu za drzwiami i w
zasięgu ich odchylania, ponieważ istnieje
ryzyko wyrwania lub uszkodzenia ładowarki
w inny sposób.
Ładowarka posiada z tyłu dwa otwory umożliwiające montaż na ścianie. Przestrzegając wskazówek
bezpieczeństwa można ją powiesić na ścianie.
Wtym celu należy użyć dwóch śrub (brak w zestawie) o podanych wymiarach i rozstawie (patrz rys.
rozkładana strona).
■ 14 │ PL
PAP 20 B1 + PLG 20 C1
Ładowanie akumulatora (patrzrys.A)
PRZESTROGA!
► Przed wyjęciem wzgl. włożeniem akumulato-
ra do ładowarki należy zawsze wyciągnąć
wtyk zgniazda.
WSKAZÓWKA
► Nigdy nie ładuj akumulatora, jeśli temperatura
otoczenia jest niższa niż 10°C lub wyższa
niż 40°C. Podczas dłuższego przechowywania akumulatora litowo-jonowego należy
regularnie kontrolować jego stan naładowania. Optymalny stan naładowania wynosi
pomiędzy 50% a80%. Miejsce przechowywania powinno być suche ichłodne, ztemperaturą otoczenia między 0°C a50°C.
♦ Włóż akumulator
(patrz rys. A).
♦ Włóż wtyk sieciowy do gniazda zasilania.
Zielona dioda kontrolna ładowania
się na krótko, a następnie zaświeci się czerwona
dioda kontrolna ładowania .
♦ Zielona dioda kontrolna LED
zakończenie ładowania i gotowość akumulatora do pracy.
UWAGA!
♦ Jeśli czerwona dioda kontrolna LED
zacznie migać, akumulator się przegrzał
inie można go naładować.
♦ Jeśli czerwona izielona dioda kontrolna
LED
migają razem, wtedy akumu lator
jest uszkodzony.
♦ Wsuń akumulator
♦ Między kolejnymi ładowaniami wyłączaj
zawsze ładowarkę na co najmniej 15 minut.
Wtym celu wyciągnij wtyk z gniazda.
do szybkiej ładowarki
zaświeci
sygnalizuje
do urządzenia.
Sprawdzanie stanu naładowania
akumulatora
♦ Wcelu sprawdzenia stanu naładowania aku-
mulatora naciśnij przycisk stanu naładowania
akumulatora
Stan lub pozostały poziom naładowania zostaje wyświetlony na wskaźniku LED stanu naładowania akumulatora w następujący sposób:
CZERWONY/POMARAŃCZOWY/
ZIELONY = maksymalny poziom naładowania
CZERWONY/POMARAŃCZOWY = średni
poziom naładowania
CZERWONY = słabe naładowanie - naładować
akumulator
(patrz rysunek główny).
Konserwacja i przechowywanie
■ Na czas dłuższego nieużywania urządzenia na-
leży wyjąć z niego akumulatory i przechowywać urządzenie w czystym, suchym miejscu, nienarażonym na bezpośrednie nasłonecznienie.
■ Wprzypadku dłuższego przechowywania aku-
mulatora litowego należy regularnie kontrolować jego poziom naładowania. Optymalny
stan naładowania wynosi pomiędzy 50%
a80%. Optymalne warunki przechowywania
to chłodne isuche miejsce.
■ Nigdy nie wolno naprawiać uszkodzonych
akumulatorów.
Każda konserwacja akumulatorów powinna
być przeprowadzana wyłącznie przez producenta lub autoryzowany punkt serwisowy.
PAP 20 B1 + PLG 20 C1
PL
│
15 ■
Gwarancja
Kompernaß Handels GmbH
Szanowny Kliencie,
To urządzenie objęte jest 3-letnią gwarancją, licząc
od daty zakupu. W przypadku wad tego produktu,
masz gwarantowane ustawowo prawa w stosunku
sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki
gwarancji.
Warunki gwarancji
Okres gwarancji rozpoczyna się od daty zakupu.
Należy zachować paragon. Jest on wymagany
jako dowód zakupu.
Jeżeli w ciągu trzech lat od daty zakupu produktu
ujawni się w nim wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania
nieodpłatnie naprawiony, wymieniony na nowy
lub zostanie zwrócona jego cena. Warunkiem
spełnienia tego świadczenia gwarancyjnego jest
dostarczenie w trakcie tego trzyletniego okresu
uszkodzonego urządzenia wraz z dowodem zakupu (paragonem) oraz krótkim opisem wady i daty
jej wystąpienia.
Jeżeli wada jest objęta naszą gwarancją, otrzymasz
z powrotem naprawiony lub nowy produkt. Zgodnie
z art. 581 §1 polskiego kodeksu cywilnego wraz
z wy-mianą produktu lub jego istotnej części rozpoczyna się nowy okres gwarancyjny.
Akumulatory z serii X 12 V oraz X 20 V Team
objęte są 3-letnią gwarancją, licząc od daty
zakupu.
Okres gwarancji i ustawowe roszczenia
gwarancyjne
Wykonanie usługi gwarancyjnej nie przedłuża
okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i
wady wykryte w chwili zakupu należy zgłosić
bezpośrednio po rozpakowaniu urządzenia. Po
upływie okresu gwarancji wszelkie naprawy są
wykonywane odpłatnie.
Zakres gwarancji
Urządzenie zostało starannie wyprodukowane
i poddane przed wysyłką skrupulatnej kontroli
jakości.
Gwarancja obejmuje wady materiałowe lub produkcyjne. Niniejsza gwarancja nie obejmuje części
produktu, podlegających normalnemu zużyciu, ani
uszkodzeń części łatwo łamliwych, np. przełączników, lub części wykonanych ze szkła.
Niniejsza gwarancja traci swoją ważność, jeśli
produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu
zapewnienia prawidłowego stosowania produktu
należy ściśle przestrzegać wszystkich instrukcji
wymienionych w instrukcjach obsługi. Należy
bezwzględnie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub
przed którymi się w niej ostrzega.
Produkt przeznaczony jest wyłącznie do użytku
domowego, a nie do zastosowań komercyjnych.
Niewłaściwe użytkowanie urządzenia, używanie go
w sposób niezgodny z jego przeznaczeniem, użycie
siły lub ingerencja w urządzenie, dokonywana
poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.
■ 16 │ PL
PAP 20 B1 + PLG 20 C1
Okres gwarancji nie ma zastosowania
w następujących przypadkach
■ normalne zużycie pojemności baterii
■ komercyjne wykorzystanie produktu
■ uszkodzenie lub modyfikacja produktu przez
klienta
■ nieprzestrzeganie przepisów bezpieczeństwa
i konserwacji, błędy w obsłudze
■ szkody spowodowane zjawiskami naturalnymi
Realizacja zobowiązań gwarancyjnych
W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:
■ W przypadku wszelkich pytań przygotuj
paragon fiskalny oraz numer artykułu
(IAN) 390993_2201 jako dowód zakupu.
■ Numer artykułu można znaleźć na tabliczce
znamionowej na produkcie, wygrawerowany
na urządzeniu, zapisany na stronie tytułowej
instrukcji obsługi (w dolnym lewym rogu) lub na
naklejce z tyłu bądź na spodzie urządzenia.
■ W przypadku wystąpienia błędów działania
lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez
e-mail.
■ Zarejestrowany jako wadliwy produkt możesz
wtedy wraz z dołączonym dowodem zakupu
(paragonem) oraz opisem i datą wystąpienia
usterki wysłać nieodpłatnie na przekazany
wcześniej adres serwisu.
Na stronie www.lidl-service.com
możesz pobrać te i wiele innych
instrukcji, filmów o produktach oraz
oprogramowanie instalacyjne.
OSTRZEŻENIE!
► Naprawy urządzenia zlecaj wyłącznie
wpunkcie serwisowym lub uwykwalifikowanego elektryka itylko przy użyciu
oryginalnych części zamiennych. Zapewni
to odpowiedni poziom bezpieczeństwa
użytkowania urządzenia po naprawie.
► Wymianę wtyku lub kabla sieciowego po-
wierzaj zawsze producentowi urządzenia
lub autoryzowanemu serwisowi. Zapewni
to odpowiedni poziom bezpieczeństwa
użytkowania urządzenia po naprawie.
Serwis
Serwis Polska
Tel.: 22 397 4996
E-Mail: kompernass@lidl.pl
IAN 390993_2201
Importer
Pamiętaj, że poniższy adres nie jest adresem
serwisu. Skontaktuj się najpierw z odpowiednim
punktem serwisowym.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
NIEMCY
www.kompernass.com
Za pomocą tego kodu QR możesz przejść
bezpośrednio na stronę serwisu Lidl
(www.lidl-service.com), gdzie możesz otworzyć
instrukcję obsługi, wpisując numer artykułu (IAN)
390993_2201.
PAP 20 B1 + PLG 20 C1
PL
│
17 ■
Utylizacja
Urządzeń elektrycznych
nie wolno wyrzucać razem
z odpadami domowymi!
Widoczny obok symbol przekreślonego pojemnika na kółkach na śmieci oznacza, że
urządzenie to podlega postanowieniom dyrektywy
2012/19/EU. Dyrektywa ta stanowi, że zużytego
urządzenia nie wolno wyrzucać wraz ze zwykłymi
odpadami domowymi, lecz należy je oddać do
wyspecjalizowanych punktów zbiórki odpadów,
centrów recyklingu lub zakładów utylizacji odpadów.
Utylizacja jest dla użytkownika bezpłatna.
Chroń środowisko iusuwaj odpady wprawidłowy sposób.
Jeśli stare urządzenie zawiera dane osobowe,
użytkownik jest odpowiedzialny za ich usunięcie
przed zwrotem urządzenia.
Jeśli jest to możliwe bez niszczenia starego urządzenia, przed oddaniem go do utylizacji należy
wyjąć z niego zużyte baterie lub akumulatory i
przekazać je do oddzielnego punktu zbiórki.
Wprzypadku zainstalowanych na stałe akumulatorów, przekazując do utylizacji należy zwrócić
uwagę, że urządzenie zawiera wbudowany akumulator.
Informacje na temat możliwości utyli-
zacji wysłużonego urządzenia można
uzyskać w urzędzie gminy lub miasta.
Akumulatorów nie wolno
wyrzucać razem zodpadami
domowymi!
Uszkodzone lub zużyte akumulatory
należy poddać procesowi recyklingu zgodnie
zdyrektywą 2006/66/EC. Baterie/akumulatory
należy traktować jako odpady specjalne iw
związku ztym należy je utylizować wsposób
przyjazny dla środowiska przez odpowiednie
podmioty (sprzedawców, wyspecjalizowanych
sprzedawców, publiczne podmioty komunalne,
komercyjne firmy zajmujące się utylizacją odpadów). Baterie/akumulatory mogą zawierać toksyczne metale ciężkie.
Dlatego nie wolno wyrzucać baterii/akumulatorów
do odpadów domowych, lecz oddawać je do
oddzielnych punktów zbiórki odpadów. Baterie/
akumulatory należy oddawać tylko wstanie rozładowanym.
Opakowanie urządzenia wykonane
jest z materiałów przyjaznych dla śro-
dowiska naturalnego, które można
oddać w lokalnych punktach zbiórki.
Opakowania należy utylizować w
sposób przyjazny dla środowiska.
Przestrzegać oznaczeń na różnych
materiałach opakowaniowych i w razie
potrzeby utylizuj je zgodnie z zasadami segregacji
odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób:
1–7: tworzywa sztuczne, 20–22: papier i tektura,
80–98: kompozyty.
■ 18 │ PL
PAP 20 B1 + PLG 20 C1
Tłumaczenie oryginalnej deklaracji zgodności
Firma KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za spo rządzenie dokumentacji:
Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NIEMCY, oświadczamy niniejszym, że produkt ten jest
zgodny z następującymi normami, dokumentami normatywnymi oraz dyrektywami WE:
Dyrektywa niskonapięciowa WE (2014/35/EU)
Dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/EU)
Dyrektywa w sprawie stosowania substancji szkodliwych dla zdrowia (RoHS) (2011/65/EU)*
* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej
przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego iRady
z8 czerwca 2011 wsprawie ograniczenia stosowania określonych substancji niebezpiecznych wurządzeniach elektrycznych ielektronicznych.
Zastosowane normy zharmonizowane
EN 62841-1:2015 Annex K
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A15:2021
EN 62233:2008
EN 55014-1:2017/A11:2020
EN IEC 55014-1:2021
EN 55014-2:1997/A2:2008
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013
EN 61000-3-3:2013/A1:2019
EN IEC 63000:2018
Oznaczenie typu maszyny: Akumulator 20 V 2 Ah + Ładowarka PAP 20 B1 + PLG 20 C1
Rok produkcji: 05–2022
Numer seryjny: IAN 390993_2201
Bochum, dnia 23.06.2022 r.
Semi Uguzlu
- dyrektor ds. jakości Zastrzegamy sobie prawo do wprowadzania zmian technicznych wramach procesu udoskonalania urządzenia.
│
PL
PAP 20 B1 + PLG 20 C1
19 ■
Zamawianie dodatkowego akumulatora
Jeśli chcesz zamówić dodatkowy akumulator do urządzenia, możesz to zrobić wygodnie przez Internet
na stronie www.kompernass.com lub telefonicznie.
Artykuł ten może być po krótkim czasie niedostępny ze względu na niewielkie ilości zapasów magazynowych.
WSKAZÓWKA
► Wniektórych krajach nie jest możliwe zamówienie części zamiennych online. Wtakim wypadku
skontaktuj się zinfolinią serwisową.
Zamawianie telefoniczne
Serwis Polska Tel.: 22 397 4996
Aby zapewnić szybką realizację zamówienia, prosimy przygotować sobie numer katalogowy przypisany
do urządzenia (IAN390993_2201). Numer katalogowy znajduje się na tabliczce znamionowej lub na
stronie tytułowej niniejszej instrukcji.
■ 20 │ PL
PAP 20 B1 + PLG 20 C1
Turinys
Įžanga ...............................................................22
Naudojimas pagal paskirtį ............................................................22
Dalys ............................................................................22
Tiekiamas rinkinys ...................................................................22
Techniniai duomenys ................................................................22
Bendrosios saugosinstrukcijos ...........................................23
Akumuliatorinio įrankio naudojimas ir elgesys su juo ........................................23
Papildomi saugos nurodymai ..........................................................23
Kroviklių naudojimo saugos nurodymai ..................................................24
Prieš pradedant naudoti ................................................24
Įrengimas ant sienos .................................................................24
Akumuliatoriaus bloko įkrovimas (žr.A paveikslėlį) .........................................25
Akumuliatoriaus įkrovos lygio patikra ....................................................25
Techninė priežiūra ir laikymas ...........................................25
Kompernaß Handels GmbH garantija .....................................26
Priežiūra ............................................................. 27
Importuotojas .........................................................27
Šalinimas ............................................................. 28
Originali atitikties deklaracija ............................................29
Atsarginio akumuliatoriaus užsakymas ...................................30
Užsakymas telefonu .................................................................30
PAP 20 B1 + PLG 20 C1
LT
│
21 ■
Įžanga
Sveikiname įsigijus naują prietaisą. Pasirinkote
kokybišką gaminį. Naudojimo instrukcija yra
šio gaminio dalis. Joje pateikta svarbių saugos,
naudojimo ir šalinimo nurodymų. Prieš naudodami
gaminį, susipažinkite su visais naudojimo ir saugos
nurodymais. Gaminį naudokite tik taip, kaip aprašyta, ir tik nurodytais naudojimo tikslais. Perduodami
gaminį tretiesiems asmenims, kartu perduokite ir
visus dokumentus.
Naudojimas pagal paskirtį
Šis kroviklis skirtas tik PARKSIDE PAP20A1/A2/
A3/B1/B3/PAPS204A1/PAPS208A1 serijos
akumuliatoriams įkrauti.
Šis akumuliatorius tinka:
Prietaisas neskirtas komercinio naudojimo reikmėms.
Bet koks kitoks prietaiso naudojimas ar keitimas
laikomas naudojimu ne pagal paskirtį ir gali kelti
didelį pavojų. Gamintojas neprisiima jokios atsakomybės už žalą, atsiradusią naudojant prietaisą ne
pagal paskirtį.
Dalys
Akumuliatorius blokas
Spartusis kroviklis
Raudona kontrolinė šviesos diodų lemputė
Žalia kontrolinė šviesos diodų lemputė
Akumuliatoriaus įkrovos lygio patikros mygtukas
Akumuliatoriaus šviesos diodų indikatoriai
Tiekiamas rinkinys
1 baterija 20 V 2 Ah
1 sparčiuoju įkrovikliu
1 naudojimo instrukcija
Techniniai duomenys
Baterija 20 V 2 Ah PAP 20 B1
Tipas LIČIO JONŲ
Vardinė įtampa 20 V
Talpa 2,0Ah
Elementų skaičius 5
Kroviklis PLG 20 C1
ĮĖJIMAS/„Input“
Vardinė įtampa 230–240 V ∼, 50 Hz
(kintamoji srovė)
Vardinė galia 65 W
Saugiklis (viduje) 3,15 A
IŠĖJIMAS/„Output“
Vardinė įtampa 21,5 V
(nuolatinė srovė)
Vardinė srovė 2,4 A
Įkrovimo trukmė apie 60 min.
Apsaugos klasė II /
(nuolatinė srovė)
T3.15A
(dviguba izoliacija)
■ 22 │ LT
PAP 20 B1 + PLG 20 C1
Bendrosios
saugosinstrukcijos
ATSARGIAI! SPROGIMO PAVOJUS!
Niekada nebandykite įkrauti
neįkraunamųjų baterijų.
ĮSPĖJIMAS!
■ Perskaitykite visus saugos ir kitus nurody-
mus. Nesilaikant saugos ir kitų nurodymų
kyla pavojus patirti elektros smūgį, sukelti
gaisrą ir (arba) sunkiai susižaloti. Išsaugokite
visus saugos ir kitus nurodymus– jų gali
prireikti vėliau.
Akumuliatorinio įrankio naudojimas
ir elgesys su juo
a. Akumuliatorius įkraukite tik gamintojo reko-
menduojamais krovikliais. Tam tikro tipo aku-
muliatoriams skirtą kroviklį naudojant kitokiems
akumuliatoriams įkrauti gali kilti gaisras.
b. Elektriniuose įrankiuose naudokite tik jiems
numatytus akumuliatorius. Naudojant kitokius
akumuliatorius kyla pavojus susižaloti arba
sukelti gaisrą.
c. Nenaudojamą akumuliatorių laikykite atokiai
nuo sąvaržėlių, monetų, raktų, vinių, varžtų
ar kitokių nedidelių metalinių daiktų, galinčių
sujungti kontaktus. Įvykus akumuliatoriaus kon-
taktų trumpajam jungimui, kyla pavojus nusideginti arba sukelti gaisrą.
d. Iš netinkamai naudojamo akumuliatoriaus
gali ištekėti skysčio. Venkite prisiliesti prie
skysčio. Jei netyčia prisiliestumėte, nuplaukite
skystį vandeniu. Jei skysčio patektų į akis,
papildomai kreipkitės į gydytoją. Ištekėjęs
akumuliatoriaus skystis gali sudirginti arba
nudeginti odą.
Saugokite akumuliatorių nuo karščio, taip pat, pavyzdžiui, nuo
nuolatinių tiesioginių saulės spindulių, ugnies,
vandens ir drėgmės. Kyla sprogimo pavojus.
Papildomi saugos nurodymai
■ Nenaudokite apgadinto arba pakeisto aku-
muliatoriaus. Kaip veiks apgadinti arba pakeisti
akumuliatoriai, neįmanoma numatyti, jie gali
kelti gaisro, sprogimo arba sužalojimo pavojų.
■ Saugokite akumuliatorių nuo ugnies ir aukštos
temperatūros. Ugnis arba aukštesnė nei
130°C (265°F) temperatūra gali sukelti
sprogimą.
■ Vadovaukitės visais įkrovimo nurodymais ir
niekada nekraukite akumuliatoriaus ar akumuliatorinio įrankio, jei temperatūra nepatenka
į naudojimo instrukcijoje nurodytą sritį.
Kraunant netinkamai arba neatsižvelgiant į
leidžiamą temperatūros sritį akumuliatorius
gali sugesti, taip pat padidėja gaisro pavojus.
PAP 20 B1 + PLG 20 C1
LT
│
23 ■
Kroviklių naudojimo saugos
nurodymai
■ 8 metų amžiaus ir vyresni vaikai,
taip pat silpnesnių fizinių, juslinių
arba protinių gebėjimų ar mažai
patirties ir žinių turintys asmenys
šį prietaisą gali naudoti tik prižiūrimi arba jei yra išmokyti prietaisą saugiai naudoti ir supranta
jo keliamą pavojų. Vaikams su
prietaisu žaisti draudžiama. Neprižiūrimiems vaikams neleidžiama
atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.
■ Kad išvengtumėte pavojų, kai
pažeistas šio prietaiso įjungimo
į tinklą laidas, jį turi pakeisti gamintojas, jo klientų aptarnavimo
tarnyba arba reikiamą kvalifikaciją turintis asmuo.
Kroviklį galima naudoti tik patalpose.
DĖMESIO!
► Šiuo krovikliu galima įkrauti tik toliau
nurodytas baterijas: PAP 20 A1/PAP 20 A2/
PAP 20 A3/PAP 20 B1/PAP 20 B3/
PAPS 204 A1/PAPS 208 A1.
► Naujausią suderinamų akumuliatorių sąrašą
rasite adresu www.lidl.de/akku.
ĮSPĖJIMAS!
■ Kad išvengtumėte pavojų, kai pažeistas šio
prietaiso įjungimo į tinklą laidas, jį turi pakeisti
gamintojas, jo klientų aptarnavimo tarnyba
arba reikiamą kvalifikaciją turintis asmuo.
Prieš pradedant naudoti
Įrengimas ant sienos
ĮSPĖJIMAS!
■ Prieš tvirtinant ant sienos reikia įsitikinti, kad
neapgadinsite laidų, nutiestų vietose, kuriose
laikikliui reikės išgręžti skyles.
■ Maitinimo laidą nutieskite taip, kad jis jums
netrukdytų ir niekas negalėtų netyčia jo
patraukti.
■ Vaikams su prietaisu žaisti draudžiama ir
tada, kai prietaisas kabo ant sienos.
■ Kroviklį visada draudžiama naudoti ant
degaus pagrindo.
■ Kroviklį visada draudžiama įtaisyti ant drėgno
paviršiaus.
■ Nerekomenduojame pakabinti už durų ar jų
atidarymo srityje, nes kyla pavojus kroviklį
nuplėšti ar kitaip apgadinti.
Kroviklio užpakalinėje pusėje yra dvi skylės įrengimui
ant sienos. Atsižvelgdami į saugos nurodymus, jį
galite pakabinti ant sienos. Tam naudokite du nurodytų dydžių varžtus (tiekiamame rinkinyje nėra) ir
išlaikykite atstumus (žr. paveikslėlį išskleidžiamajame
puslapyje).
■ 24 │ LT
PAP 20 B1 + PLG 20 C1
Akumuliatoriaus bloko įkrovimas
(žr.A paveikslėlį)
ATSARGIAI!
► Kas kartą prieš išimdami akumuliatoriaus
bloką iš kroviklio ir (arba) jį įdėdami, ištraukite
tinklo kištuką.
NURODYMAS
► Nebandykite įkrauti akumuliatoriaus bloko,
jei aplinkos temperatūra yra žemesnė nei 10
arba aukštesnė nei 40°C. Ilgesnį laiką laikant ličio jonų akumuliatorių reikia reguliariai
tikrinti jo įkrovos lygį. Optimalus įkrovos lygis
yra nuo 50 iki 80%. Akumuliatorių laikykite
vėsioje ir sausoje aplinkoje, nuo 0 iki 50°C
temperatūroje.
♦ Akumuliatoriaus bloką
kroviklį (žr. A pav.).
♦ Į elektros lizdą įkiškite tinklo kištuką. Trumpam
užsidega žalias įkrovimo kontrolės šviesos
diodas
kontrolės šviesos diodas .
♦ Žalia kontrolinė šviesos diodų lemputė
kad akumuliatoriaus blokas įkrautas ir
paruoštas naudoti.
DĖMESIO!
♦ Mirksinti raudona kontrolinė šviesos diodų
lemputė
blokas perkaito ir jo įkrauti negalima.
♦ Jei raudona ir žalia kontrolinės šviesos diodų
lemputės mirksi tuo pat metu, akumulia-
toriaus blokas sugedo.
♦ Akumuliatoriaus bloką
♦ Tarp dviejų įkrovimų iš eilės kroviklis ne trumpiau
nei 15 minučių turi būti išjungtas. Tam ištraukite
tinklo kištuką.
, tada užsidega raudonas įkrovimo
rodo, kad akumuliatoriaus
įkiškite į spartųjį
rodo,
įdėkite į įrankį.
Akumuliatoriaus įkrovos lygio
patikra
♦ Kai norite patikrinti akumuliatoriaus įkrovos lygį,
paspauskite akumuliatoriaus įkrovos lygio patikros mygtuką (žr. ir pagrindinį paveikslėlį).
Įkrovos lygį ir (arba) likutinę galią akumuliatoriaus šviesos diodų indikatoriai
RAUDONAS/ORANŽINIS/ŽALIAS=
didžiausia įkrova
RAUDONAS/ORANŽINIS= vidutinė įkrova
RAUDONAS = maža įkrova– akumuliatorių
būtina įkrauti
parodo taip:
Techninė priežiūra ir laikymas
■ Jei prietaiso ketinate ilgesnį laiką nenaudoti,
išimkite iš jo akumuliatorius ir prietaisą laikykite
švarioje, sausoje, nuo tiesioginių saulės spindulių apsaugotoje vietoje.
■ Ilgesnį laiką laikant ličio jonų akumuliatorių
reikia reguliariai tikrinti jo įkrovos lygį. Optimalus įkrovos lygis yra nuo 50 iki 80%. Geriausia
laikyti vėsioje ir sausoje aplinkoje.
■ Niekada netvarkykite sugedusių akumu-
liatorių.
Bet kokią akumuliatorių techninę priežiūrą gali
atlikti tik gamintojas arba gamintojo įgaliotosios
klientų aptarnavimo tarnybos.
PAP 20 B1 + PLG 20 C1
LT
│
25 ■
Kompernaß Handels GmbH
garantija
Gerb. kliente,
Šiam prietaisui nuo įsigijimo datos suteikiama
3metų garantija. Išryškėjus šio gaminio trūkumams,
gaminio pardavėjas užtikrina jums teisės aktais reglamentuojamas teises. Toliau išdėstytos garantijos
teikimo sąlygos šių jūsų teisės aktais reglamentuojamų teisių neapriboja.
Garantijos teikimo sąlygos
Garantijos teikimo laikotarpis skaičiuojamas nuo
pirkimo datos. Išsaugokite kasos čekį. Jo reikia kaip
pirkimo dokumento.
Jei per trejus metus nuo šio gaminio pirkimo datos
išryškėtų medžiagų ar gamybos trūkumų, gaminį
savo nuožiūra nemokamai pataisysime, pakeisime
arba grąžinsime sumokėtą sumą. Norint pasinaudoti garantija, sugedusį gaminį ir pirkimo dokumentą (kasos čekį) būtina pateikti trejų metų laikotarpiu
trumpai aprašius trūkumą ir nurodžius trūkumo
atsiradimo laiką.
Jei trūkumui taikoma mūsų garantija, jums grąžinsime sutaisytą arba pristatysime naują gaminį.
Sutaisius ar pakeitus gaminį, garantijos teikimo
laikotarpis nepratęsiamas.
„X 12 V Team“ ir „X 20 V Team“ serijos akumuliatorių blokams nuo įsigijimo dienos suteikiama
3metų garantija.
Garantijos teikimo laikotarpis ir teisės aktais
reglamentuojama trūkumų pašalinimo
garantija
Garantijos teikimo laikotarpiu suteikus garantinių
paslaugų, garantijos teikimo laikotarpis nepratęsiamas. Ta pati sąlyga taikoma ir pakeistoms bei
sutaisytoms dalims. Apie įsigyto gaminio pažeidimus ir trūkumus būtina pranešti vos išpakavus
gaminį. Pasibaigus garantijos teikimo laikotarpiui
už remonto darbus imamas mokestis.
Garantijos aprėptis
Prietaisas kruopščiai pagamintas vadovaujantis
griežtomis kokybės gairėmis ir prieš pristatant buvo
išbandytas.
Garantija taikoma tik medžiagų arba gamybos
trūkumams. Šis garantija netaikoma įprastai
dylančioms dalims, priskiriamoms prie susidėvinčių
dalių kategorijos, arba lūžtančių (dužių) dalių,
pavyzdžiui, jungiklių ar iš stiklo pagamintų dalių,
pažeidimams.
Garantija netaikoma, jei gaminys apgadinamas,
netinkamai naudojamas ar netinkamai prižiūrimas.
Gaminys tinkamai naudojamas tik tada, jei tiksliai
laikomasi visų naudojimo instrukcijoje pateiktų nurodymų. Gaminį draudžiama naudoti tokiems tikslams
ar tokiu būdu, kurie nerekomenduojami naudojimo
instrukcijoje arba dėl kurių joje įspėjama.
Gaminys skirtas tik buitinio, o ne komercinio naudojimo reikmėms. Garantija netaikoma piktnaudžiavimo, netinkamo naudojimo atvejais, jei naudojama
jėga ir jei remontuoja ne mūsų įgaliotoji klientų
aptarnavimo tarnyba.
■ 26 │ LT
PAP 20 B1 + PLG 20 C1
Garantinis laikotarpis netaikomas
■ įprastai sumažėjus akumuliatoriaus talpai,
■ jei gaminys naudojamas komerciniams tikslams,
■ jei klientas apgadina arba pakeičia gaminį,
■ jei nesilaikoma saugos ir techninės priežiū-
ros nurodymų arba jei gaminys netinkamai
valdomas,
■ stichinių nelaimių padarytai žalai.
Garantinių įsipareigojimų vykdymas
Kad galėtume greitai sutvarkyti jūsų prašymą,
prašome vadovautis toliau nurodytais nurodymais:
■ Kreipdamiesi bet kokiu klausimu dėl gaminio,
turėkite kasos čekį kaip pirkimo dokumentą ir
gaminio numerį (IAN)390993_2201.
■ Gaminio numerį rasite gaminio duomenų
lentelėje, išgraviruotą ant gaminio, nurodytą ant
naudojimo instrukcijos viršelio (apačioje kairėje)
arba užklijuotą gaminio užpakalinėje pusėje ar
apačioje.
■ Jei išryškėtų prietaiso veikimo ar kitokių trūkumų,
pirmiausia telefonu arba elektroniniu
paštu kreipkitės į toliau nurodytą klientų aptarnavimo skyrių.
■ Tada sugedusiu pripažintą gaminį, pridėję pir-
kimo dokumentą (kasos čekį) ir nurodę trūkumą
bei jo atsiradimo laiką, nemokamai galėsite
išsiųsti jums nurodytu techninės priežiūros
tarnybos adresu.
ĮSPĖJIMAS!
► Prietaisus gali taisyti klientų aptarnavimo
tarnyba arba kvalifikuotas elektrikas ir tik
naudodami originalias atsargines dalis.
Taip užtikrinama, kad prietaisas išliks saugus.
► Prietaiso kištuką arba jo maitinimo laidą
gali pakeisti tik prietaiso gamintojas arba
gamintojo klientų aptarnavimo tarnyba.
Taip užtikrinama, kad prietaisas išliks saugus.
Priežiūra
Priežiūra Lietuva
Tel.880033144
Elektroninio pašto adresas:
kompernass@lidl.lt
IAN 390993_2201
Importuotojas
Atminkite, kad šis adresas nėra techninės priežiūros
tarnybos adresas. Pirmiausia susisiekite su nurodyta
klientų aptarnavimo tarnyba.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
VOKIETIJA
www.kompernass.com
Iš svetainės www.lidl-service.com
galite atsisiųsti šį ir daugiau žinynų,
gaminių vaizdo įrašų ir įdiegimo
programinės įrangos.
Šis QR kodas Jus nukreips tiesiai į „Lidl“ klientų
aptarnavimo puslapį (www.lidl-service.com), kuriame įvedę gaminio numerį (IAN) 390993_2201
galėsite atverti savo naudojimo instrukciją.
PAP 20 B1 + PLG 20 C1
LT
│
27 ■
Šalinimas
Elektrinių įrankių neišmeskite
kartu su buitinėmis atliekomis!
Greta esantis perbrauktos ratukinės
šiukšlių dėžės ženklas reiškia, kad šiam
gaminiui taikoma Europos Sąjungos direktyva
2012/19/EU. Šioje direktyvoje nurodoma, kad
pasibaigus naudojimo laikotarpiui, šio prietaiso
negalima išmesti kartu su įprastomis buitinėmis
atliekomis, o būtina pristatyti į tam skirtas surinkimo
vietas, perdirbimo centrus arba atliekų šalinimo
įmones.
Jums šalinimas yra nemokamas. Saugokite
aplinką ir tinkamai išmeskite prietaisą.
Jei nenaudojamame prietaise yra asmens duomenų,
prieš grąžindami Jūs patys privalote juos pašalinti.
Jei tik įmanoma tai padaryti nesuardant nenaudojamo prietaiso, išimkite senas baterijas arba akumuliatorius prieš atiduodami nenaudojamą prietaisą
pašalinti ir pristatykite juos į atskirą surinkimo punktą. Kai akumuliatoriai neišimamai įmontuoti, šalinant reikia informuoti, kad prietaise yra akumuliatorius.
Kaip pašalinti nenaudojamą gaminį,
sužinosite savo savivaldybės arba
miesto administracijoje.
Akumuliatorių neišmeskite
kartu su buitinėmis atliekomis!
Sugedę arba panaudoti akumuliatoriai
pagal Direktyvą 2006/66/EC turi būti
perdirbami. Su baterijomis/akumuliatoriais reikia
elgtis kaip su specialiosiomis atliekomis, todėl baterijas/akumuliatorius saugant aplinką turi pašalinti
atitinkamos tarnybos (prekybininkai, specializuotos
prekybos įmonės, viešosios savivaldybės tarnybos,
komercinės atliekų šalinimo įmonės). Baterijose/
akumuliatoriuose gali būti nuodingų sunkiųjų metalų.
Todėl baterijų/akumuliatorių neišmeskite su buitinėmis atliekomis, o pristatykite juos į atskirą surinkimo
vietą. Išmeskite tik išsikrovusias baterijas/akumuliatorius.
Pakuotė pagaminta iš aplinką tausojan-
čių medžiagų. Ją galima utilizuoti pri-
stačius į vietos grąžinamojo perdirbimo
konteinerius.
Pakuotę išmeskite saugodami aplinką.
Atsižvelkite į skirtingų pakuotės medžiagų
ženklinimą ir prireikus jas surūšiuokite.
Pakuotės medžiagos ženklinamos šiais
trumpiniais (a) ir skaičiais (b): 1–7: Plastikai,
20–22: Popierius ir kartonas, 80–98: Sudėtinės
medžiagos.
■ 28 │ LT
PAP 20 B1 + PLG 20 C1
Originali atitikties deklaracija
Mes, „KOMPERNASS HANDELS GMBH“ ir už dokumento pateikimą atsakingas asmuo Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, VOKIETIJA, pareiškiame, kad šis gaminys atitinka toliau nurodytus
standartus, norminius dokumentus ir ES direktyvas:
EB žemosios įtampos direktyvą (2014/35/EU)
Elektromagnetinio suderinamumo direktyvą (2014/30/EU)
Pavojingų medžiagų naudojimo ribojimo direktyvą (2011/65/EU)*
* Visą atsakomybę už šią atitikties deklaraciją prisiima gamintojas. Pirmiau aprašytas deklaruojamas gaminys atitinka
2011m. birželio 8d. Europos Parlamento ir Tarybos direktyvą 2011/65/EU dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo.
Taikomi darnieji standartai
EN 62841-1:2015 Annex K
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A15:2021
EN 62233:2008
EN 55014-1:2017/A11:2020
EN IEC 55014-1:2021
EN 55014-2:1997/A2:2008
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013
EN 61000-3-3:2013/A1:2019
EN IEC 63000:2018
Prietaiso tipas: Baterija 20 V 2 Ah + Kroviklis PAP 20 B1 + PLG 20 C1
Pagaminimo metai: 2022–05
Serijos numeris: IAN 390993_2201
Bochumas, 2022-06-23
Semi Uguzlu
- Kokybės vadovas Tobulinant gaminį gali būti techninių pakeitimų.
PAP 20 B1 + PLG 20 C1
LT
│
29 ■
Atsarginio akumuliatoriaus užsakymas
Atsarginį įrankio akumuliatorių galite patogiai užsisakyti internetu svetainėje www.kompernass.com
arba telefonu.
Dėl ribotų atsargų šis gaminys po kurio laiko gali būti išparduotas.
NURODYMAS
► Kai kuriose šalyse atsarginių dalių užsisakyti internetu negalima. Tokiu atveju karštąja linija susisiekite
su mūsų klientų aptarnavimo tarnyba.
Užsakymas telefonu
Priežiūra Lietuva Tel. 880 033 144
Kad galėtume greitai apdoroti jūsų užsakymą, kreipdamiesi bet kokiu klausimu dėl gaminio, žinokite
gaminio numerį (IAN390993_2201). Gaminio numerį rasite duomenų lentelėje arba antšios naudojimo
instrukcijos viršelio.
■ 30 │ LT
PAP 20 B1 + PLG 20 C1
Inhaltsverzeichnis
Einleitung ........................................................... 32
Bestimmungsgemäßer Gebrauch .....................................................32
Ausstattung ......................................................................32
Lieferumfang .....................................................................32
Technische Daten .................................................................32
Allgemeine Sicherheitshinweise ........................................ 33
Verwendung und Behandlung desAkkuwerkzeugs .......................................33
Erweiterte Sicherheitshinweise .......................................................33
Sicherheitshinweise für Ladegeräte ...................................................34
Vor der Inbetriebnahme .............................................. 34
Wandinstallation .................................................................34
Akku-Pack laden (siehe Abb. A) ......................................................35
Akkuzustand prüfen ...............................................................35
Wartung und Lagerung ............................................... 36
Garantie der Kompernaß Handels GmbH ................................ 36
Service ............................................................. 38
Importeur .......................................................... 38
Entsorgung ......................................................... 38
Original-Konformitätserklärung ........................................ 40
Ersatz-Akku Bestellung ............................................... 42
Telefonische Bestellung .............................................................42
PAP 20 B1 + PLG 20 C1
DE│AT│CH
│
31 ■
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für ein
hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält
wichtige Hinweise für Sicherheit, Gebrauch und
Entsorgung. Machen Sie sich vor der Benutzung
des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt
nur wie beschrieben und für die angegebenen
Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Dieses Ladegerät ist ausschließlich zum Aufladen von Akkus der PARKSIDE PAP 20 A1/A2/
A3/B1/B3/PAPS204A1/PAPS208A1 Serie
bestimmt.
Dieser Akku ist passend zu:
Das Gerät ist nicht für den gewerblichen Einsatz
bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus
bestimmungswidriger Verwendung entstandene
Schäden übernimmt der Hersteller keine Haftung.
Ausstattung
Akku-Pack
Schnell-Ladegerät
Rote Ladekontroll-LED
Grüne Ladekontroll-LED
Taste Akkuzustand
Akku-Display-LED
Lieferumfang
1 Akku 20 V 2 Ah
1 Akku-Schnellladegerät
1 Betriebsanleitung
Technische Daten
Akku 20 V 2 Ah PAP 20 B1
Typ LITHIUM-IONEN
Bemessungsspannung 20 V (Gleichstrom)
Kapazität 2,0 Ah
Zellen 5
Ladegerät PLG 20 C1
EINGANG/Input
Bemessungsspannung 230–240 V ∼, 50 Hz
(Wechselstrom)
Bemessungsaufnahme 65 W
Sicherung (innen) 3,15 A
AUSGANG/Output
Bemessungsspannung 21,5 V (Gleichstrom)
Bemessungsstrom 2,4 A
Ladedauer ca. 60 min
Schutzklasse II /
T3.15A
(Doppelisolierung)
■ 32 │ DE
│AT│
CH
PAP 20 B1 + PLG 20 C1
Allgemeine
Sicherheitshinweise
WARNUNG!
■ Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhal-
tung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen. Be-
wahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
d) Bei falscher Anwendung kann Flüssigkeit
aus dem Akku austreten. Vermeiden Sie
den Kontakt damit. Bei zufälligem Kontakt
mit Wasser abspülen. Wenn die Flüssigkeit
in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende
Akkuflüssigkeit kann zu Hautreizungen oder
Verbrennungen führen.
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Verwendung und Behandlung
desAkkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern
von Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen
Metallgegenständen, die eine Überbrückung
der Kontakte verursachen könnten. Ein
Kurzschluss zwischen den Akkukontakten kann
Verbrennungen oder Feuer zur Folge haben.
PAP 20 B1 + PLG 20 C1
Schützen Sie den
Akku vor Hitze, z. B. auch vor dauernder
Sonneneinstrahlung, Feuer, Wasser und
Feuchtigkeit. Es besteht Explosionsgefahr.
Erweiterte Sicherheitshinweise
■ Benutzen Sie keinen beschädigten oder ver-
änderten Akku. Beschädigte oder veränderte
Akkus können sich unvorhersehbar verhalten
und zu Feuer, Explosion oder Verletzungsgefahr führen.
■ Setzen Sie einen Akku keinem Feuer oder
zu hohen Temperaturen aus. Feuer oder Tem-
peraturen über 130 °C (265°F) können eine
Explosion hervorrufen.
■ Befolgen Sie alle Anweisungen zum Laden
und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs.
Falsches Laden oder Laden außerhalb des
zugelassenen Temperaturbereichs kann den
Akku zerstören und die Brandgefahr erhöhen.
DE│AT│CH
│
33 ■
Sicherheitshinweise für Ladegeräte
■ Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes
unterwiesen wurden und die
daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt
werden.
■ Wenn die Netzanschlussleitung
dieses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst oder
eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdungen
zu vermeiden.
Das Ladegerät ist nur für den
Betrieb im Innenbereich geeignet.
ACHTUNG!
♦ Dieses Ladegerät kann nur die folgenden
Batterien laden: PAP20A1/PAP20A2/
PAP20A3/PAP20B1/PAP20B3/
PAPS204A1/PAPS208A1.
♦ Eine aktuelle Liste der Akkukompatibilität
finden Sie unter www.Lidl.de/Akku.
WARNUNG!
■ Wenn die Netzanschlussleitung dieses Ge-
rätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdungen zu vermeiden.
Vor der Inbetriebnahme
Wandinstallation
WARNUNG!
■ Vor der Wandmontage ist auszuschließen,
dass im Bereich der für die Halterung notwendigen Bohrlöcher dort verlaufenden
Leitungen beschädigt werden.
■ Verlegen Sie das Netzkabel so, daß es Sie
nicht behindert und niemand versehentlich
daran ziehen kann.
■ Kinder dürfen nicht mit dem Gerät spielen,
auch wenn es an der Wand hängt.
■ Das Ladegerät darf niemals auf brennbarem
Untergrund betrieben werden.
■ Das Ladegerät darf niemals auf einer
feuchten Oberfläche angebracht werden.
■ 34 │ DE
│AT│
CH
PAP 20 B1 + PLG 20 C1
WARNUNG!
■ Von Montage hinter Türen und deren
Schwenkbereich wird abgeraten, es besteht
die Gefahr, das Ladegerät abzureißen oder
anderweitig zu beschädigen.
Das Ladegerät besitzt an seiner Rückseite zwei
Löcher zur Wandinstallation. Sie können es unter
Berücksichtigung der Sicherheitshinweise an einer
Wand aufhängen. Benutzen Sie dazu zwei Schrauben (nicht mitgeliefert) in den angegeben Maßen
und Abständen (siehe Abb. Ausklappseite).
Akku-Pack laden (siehe Abb. A)
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor
Sie den Akku-Pack aus dem Ladegerät
nehmen bzw. einsetzen.
HINWEIS
► Laden Sie den Akku-Pack nie, wenn die
Umgebungstemperatur unterhalb 10 oder
oberhalb 40 °C liegt. Soll ein Lithium-IonenAkku längere Zeit gelagert werden, muss
regelmäßig der Ladezustand kontrolliert
werden. Der optimale Ladezustand liegt
zwischen 50 und 80 %. Das Lagerungsklima soll kühl und trocken sein in einer Umgebungstemperatur zwischen 0 und 50 °C.
♦ Stecken Sie den Akku-Pack
Ladegerät (siehe Abb. A).
♦ Stecken Sie den Netzstecker in die Steckdose.
Die grüne Ladekontroll-LED
auf, dann leuchtet die rote Ladekontroll-LED .
in das Schnell-
leuchtet kurz
♦ Die grüne Ladekontroll-LED
Ihnen, dass der Ladevorgang abgeschlossen
und der Akku-Pack einsatzbereit ist.
ACHTUNG!
♦ Sollte die rote Ladekontroll-LED
dann ist der Akku-Pack überhitzt und
kann nicht aufgeladen werden.
♦ Sollte die rote und grüne Ladekontroll-LED
gemeinsam blinken, dann ist der Akku-
Pack defekt.
♦ Schieben Sie den Akku-Pack
ein.
♦ Schalten Sie das Ladegerät zwischen aufein-
anderfolgenden Ladevorgängen für mindestens 15Minuten ab. Ziehen Sie dazu den
Netz stecker.
signalisiert
blinken,
in das Gerät
Akkuzustand prüfen
♦ Drücken Sie zum Prüfen des Akkuzustands die
Taste Akkuzustand (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung
wird in der Akku-Display-LED wie folgt
angezeigt:
ROT/ORANGE/GRÜN = maximale Ladung
ROT/ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen
PAP 20 B1 + PLG 20 C1
DE│AT│CH
│
35 ■
Wartung und Lagerung
■ Sollten Sie das Gerät längere Zeit nicht be-
nutzen, entnehmen Sie die Akkus und lagern
Sie es an einem sauberen, trockenen Ort ohne
direkte Sonneneinstrahlung.
■ Soll ein Lithium-Ionen-Akku längere Zeit ge-
lagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80%. Das
optimale Lagerungsklima ist kühl und trocken.
■ Warten Sie niemals beschädigte Akkus.
Sämtliche Wartung von Akkus sollte nur durch
den Hersteller oder bevollmächtigte KundendienststeIlen erfolgen.
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Kassenbon gut auf. Dieser wird
als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert, ersetzt oder
der Kaufpreis erstattet. Diese Garantieleistung
setzt voraus, dass innerhalb der Dreijahresfrist das
defekte Gerät und der Kaufbeleg (Kassenbon)
vorgelegt und schriftlich kurz beschrieben wird,
worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt
ist, erhalten Sie das reparierte oder ein neues
Produkt zurück. Mit Reparatur oder Austausch des
Produkts beginnt kein neuer Garantiezeitraum.
Sie erhalten auf die Akku-Packs der X12V und
X20V Team Serie 3 Jahre Garantie ab Kaufdatum.
■ 36 │ DE
│AT│
CH
PAP 20 B1 + PLG 20 C1
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort
nach dem Auspacken gemeldet werden. Nach
Ablauf der Garantiezeit anfallende Reparaturen
sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung
gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht
auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen
werden können oder für Beschädigungen an
zerbrechlichen Teilen, z. B. Schalter oder Teile, die
aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts
sind alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der
Be dienungsanleitung abgeraten oder vor denen
gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für
den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Serviceniederlassung
vorgenommen wurden, erlischt die Garantie.
Garantiezeit gilt nicht bei
■ normaler Abnutzung der Akkukapazität
■ gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produk-
tes durch den Kunden
■ Missachtung der Sicherheits- und Wartungs-
vorschriften, Bedienungsfehler
■ Schäden durch Elementarereignisse
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon
und die Artikelnummer
als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem
Typenschild am Produkt, einer Gravur am
Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der
Rück- oder Unterseite des Produktes.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefo-
nisch oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie
dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel
besteht und wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.
(IAN) 390993_2201
PAP 20 B1 + PLG 20 C1
DE│AT│CH
│
37 ■
Auf www.lidl-service.com können
Sie diese und viele weitere
Handbücher, Produktvideos und
Installationssoftware herunterladen.
Mit diesem QR-Code gelangen Sie direkt auf die
Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN)
390993_2201 Ihre Bedienungsanleitung öffnen.
WARNUNG!
► Lassen Sie Ihre Geräte von der Service-
stelle oder einer Elektrofachkraft und nur
mit Original-Ersatzteilen reparieren. Damit
wird sichergestellt, dass die Sicherheit des
Gerätes erhalten bleibt.
► Lassen Sie den Austausch des Steckers
oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass
die Sicherheit des Gerätes erhalten bleibt.
Service
Service Deutschland
Tel.: 0800 5435 111 (kostenfrei
aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0800 447 744
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0800 56 44 33
E-Mail: kompernass@lidl.ch
IAN 390993_2201
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie
zunächst die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
Entsorgung
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Das nebenstehende Symbol einer
durchgestrichenen Mülltonne auf
Rädern zeigt an, dass dieses Gerät der Richtlinie
2012/19/EU unterliegt. Diese Richtlinie besagt,
dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten
Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.
Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.
■ 38 │ DE
│AT│
CH
PAP 20 B1 + PLG 20 C1
Für den deutschen Markt gilt
Beim Kauf eines Neugerätes haben Sie das Recht,
das entsprechende Altgerät an Ihren Händler
zurückzugeben. Händler von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400qm sowie Lebensmittelhändler mit einer
Ver kaufs fläche von mindestens 800qm, die regelmäßig Elektro- und Elektronik geräte verkaufen,
sind außerdem verpflichtet, bis zu drei Altgeräte
unentgeltlich zurückzunehmen, auch ohne dass
ein Neugerät gekauft wird, wenn die Altgeräte in
keiner Abmessung größer sind als 25cm. LIDL
bietet Ihnen Rücknahmemöglichkeiten direkt in den
Filialen und Märkten an. Informieren Sie sich auch
bei Ihrem Händler über die Rücknahmemöglichkeiten vor Ort.
Sofern Ihr Altgerät personenbezogene Daten
enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.
Sofern dies ohne Zerstörung des Altgerätes möglich ist, entnehmen Sie die alten Batterien oder
Akkus sowie Lampen bevor Sie das Altgerät zur
Entsorgung zurückgeben und führen Sie sie einer
separaten Sammlung zu. Bei fest eingebauten
Akkus ist bei der Entsorgung darauf hinzuweisen,
dass das Gerät einen Akku enthält.
Weitere Möglichkeiten zur Entsorgung
des ausgedienten Produkts erfahren
Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Werfen Sie Akkus nicht
in den Hausmüll!
Defekte oder verbrauchte Akkus müssen
gemäß Richtlinie 2006/66/EG recycelt werden. Batterien/Akkus sind als Sondermüll
zu be handeln und müssen daher durch entsprechende Stellen (Händler, Fachhändler, öffentliche
kommunale Stellen, gewerbliche Entsorgungsunternehmen) umweltgerecht entsorgt werden. Batterien/
Akkus können giftige Schwermetalle enthalten.
Werfen Sie Batterien/Akkus daher nicht in den
Hausmüll, sondern führen Sie diese einer separaten Sammlung zu. Geben Sie Batterien/Akkus
nur im entladenen Zustand zurück.
D
ie Verpackung besteht aus umweltfreundlichen Materialien, die Sie über
die örtlichen Recyclingstellen entsorgen
können.
Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie
diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen
(a) und Ziffern (b) mit folgender Bedeutung:
1–7: Kunststoffe, 20–22: Papier und Pappe,
80–98: Verbundstoffe.
PAP 20 B1 + PLG 20 C1
DE│AT│CH
│
39 ■
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den
folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
EG-Niederspannungsrichtlinie (2014/35/EU)
Elektromagnetische Verträglichkeit (2014/30/EU)
RoHS-Richtlinie (2011/65/EU)*
* Die alleinige Verantwortung für die Ausstellung dieser Konformitätser klärung trägt der Hersteller. Der oben be-
schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen
Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Ver wendung bestimmter gefährlicher Stoffe in
Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen
EN 62841-1:2015 Anhang K
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A15:2021
EN 62233:2008
EN 55014-1:2017/A11:2020
EN IEC 55014-1:2021
EN 55014-2:1997/A2:2008
EN IEC 55014-2:2021
EN 61000-3-2:2014
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013
EN 61000-3-3:2013/A1:2019
EN IEC 63000:2018
■ 40 │ DE
│AT│
CH
PAP 20 B1 + PLG 20 C1
Typ/Gerätebezeichnung: Akku-Pack + Akku-Ladegerät PAP 20 B1 + PLG 20 C1
Herstellungsjahr: 05–2022
Seriennummer: IAN 390993_2201
Bochum, 23.06.2022
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
PAP 20 B1 + PLG 20 C1
DE│AT│CH
│
41 ■
Ersatz-Akku Bestellung
Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder
bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.
Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.
HINWEIS
► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kon-
taktieren Sie in diesem Fall bitte die Service-Hotline.
Telefonische Bestellung
Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
Service Österreich Tel.: 0800 447 744
Service Schweiz Tel.: 0800 56 44 33
Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die
Artikelnummer (IAN390993_2201) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem
Typenschild oder dem Titelblatt dieser Anleitung.
■ 42 │ DE
│AT│
CH
PAP 20 B1 + PLG 20 C1
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
Informationsstatus · Stan informacji · Informacijos data · Stand der Informationen:
06 / 2022 Ident.-No.: PAP20B1+PLG20C1-062022-1
IAN 390993_2201
Loading...
