ATORNILLADORA RECARGABLE AVVITATORE RICARICABILE PAS 4 C4

ATORNILLADORA RECARGABLE

Traducción del manual de instrucciones original

APARAFUSADORA COM BATERIA

Tradução do manual de instruções original

AKKU-SCHRAUBER

Originalbetriebsanleitung

AVVITATORE RICARICABILE

Traduzione delle istruzioni d’uso originali

Li-ION CORDLESS SCREWDRIVER

Translation of the original instructions

IAN 317136_1904

Antes de empezar a leer abra las dos páginas que contienen las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.

Prima di leggere aprire le due pagine con le immagini e prendere conﬁdenza con le diverse funzioni dell'apparecchio.

Antes de começar a ler abra as duas páginas com as imagens e, de seguida, familiarize-se com todas as funções do aparelho.

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the device.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

ES Traducción del manual de instrucciones original Página 1 IT / MT Traduzione delle istruzioni d’uso originali Pagina 13 PT Tradução do manual de instruções original Página 25 GB / MT Translation of the original instructions Page 37 DE / AT / CH Originalbetriebsanleitung Seite 49

A B

C D

III

Índice

Introducción .....................................................2

Uso previsto ................................................................ 2

Indicaciones sobre las marcas comerciales ........................................ 2

Equipamiento ............................................................... 2

Volumen de suministro ........................................................ 2

Características técnicas ....................................................... 2

Indicaciones generales de seguridad para las herramientas eléctricas .....3

1. Seguridad en el lugar de trabajo ............................................. 3

2. Seguridad eléctrica ........................................................ 4

3. Seguridad de las personas .................................................. 4

4. Uso y manejo de la herramienta eléctrica ....................................... 5

6. Asistencia técnica .......................................................... 6

Indicaciones de seguridad para los destornilladores ................................. 6

Indicaciones de seguridad para el accesorio de corte ............................... 6

Indicaciones de seguridad para los cargadores .................................... 6

Antes de la puesta en funcionamiento ................................7

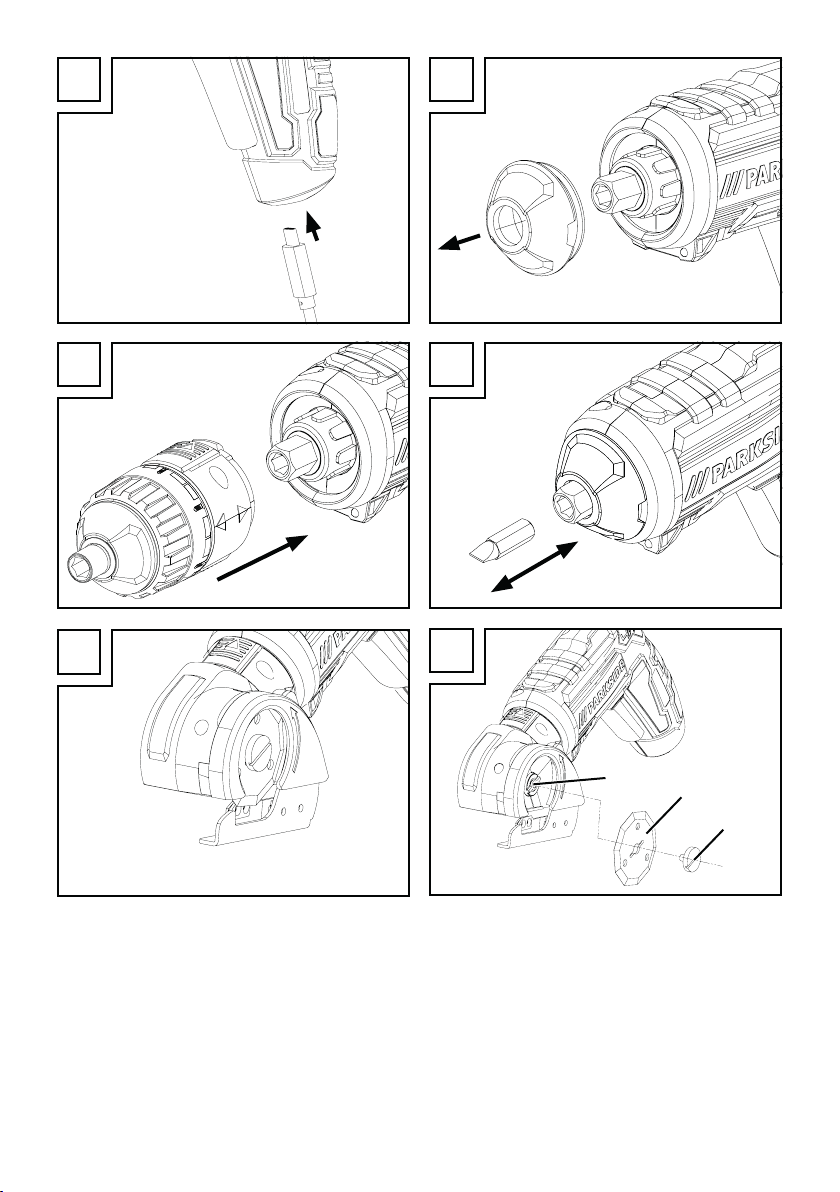

Carga de la batería del aparato (consulte la ﬁg. A) ................................. 7

Montaje de los accesorios ..................................................... 7

Cambio de las puntas del destornillador (consulte la ﬁg. D) ........................... 8

Cambio de la cuchilla (consultelasﬁgs. E + F) ..................................... 8

Puesta en funcionamiento ..........................................8

Encendido/apagado del destornillador inalámbrico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Cambio del sentido de giro .................................................... 8

Consejos y trucos ............................................................ 9

Mantenimiento, almacenamiento y limpieza. . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Desecho .........................................................9

Garantía de Kompernass Handels GmbH ............................10

Asistencia técnica ................................................11

Importador .....................................................11

Traducción de la Declaración de conformidad original ..................12

PAS 4 C4

ES │ 1 ■

ATORNILLADORA RECARGABLE PAS 4 C4

Introducción

Felicidades por la compra de su aparato nuevo. Ha adquirido un producto de alta calidad. Las instrucciones de uso forman parte del producto y contienen indicaciones importantes acerca de la seguridad, del uso y del desecho de este aparato. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe y para los ámbitos de aplicación indicados. Entregue todos los documentos cuando transﬁera el producto a terceros.

Uso previsto

Este aparato está indicado para atornillar en madera, plástico y metal. El accesorio de corte solo está previsto para el corte de materiales blandos, como, p.ej., cartón o materiales similares, de hasta un grosor de 6mm. Utilice el producto exclusivamente de la manera descrita y para los ámbitos de aplicación indicados. El aparato no está indicado para su uso industrial. La utilización del aparato para otros ﬁnes o su modiﬁcación se considera contraria al uso previsto y aumenta considerablemente el riesgo de accidentes. El fabricante no se responsabiliza por los daños derivados de una utilización contraria al uso previsto.

Interruptor de encendido/apagado Luces LED Portaherramientas Cargador

Conector USB del cable de carga

Conector USB-C del cable de carga Accesorio con par de apriete

Botón de desbloqueo Accesorio excéntrico Accesorio angular Accesorio de corte Puntas y prolongadores para las puntas

Volumen de suministro

1 Atornilladora recargable 1 cargador 1 bolsa 1 cable de carga 26 puntas de 25 mm 2 puntas de 50 mm 1 prolongador para las puntas 1 accesorio con par de apriete 1 accesorio excéntrico 1 accesorio angular 1 accesorio de corte 1 instrucciones de uso

Indicaciones sobre las marcas comerciales

USB® es una marca comercial registrada de USB Implementers Forum, Inc.

El resto de nombres y productos pueden ser marcas comerciales o marcas comerciales registradas de sus respectivos propietarios.

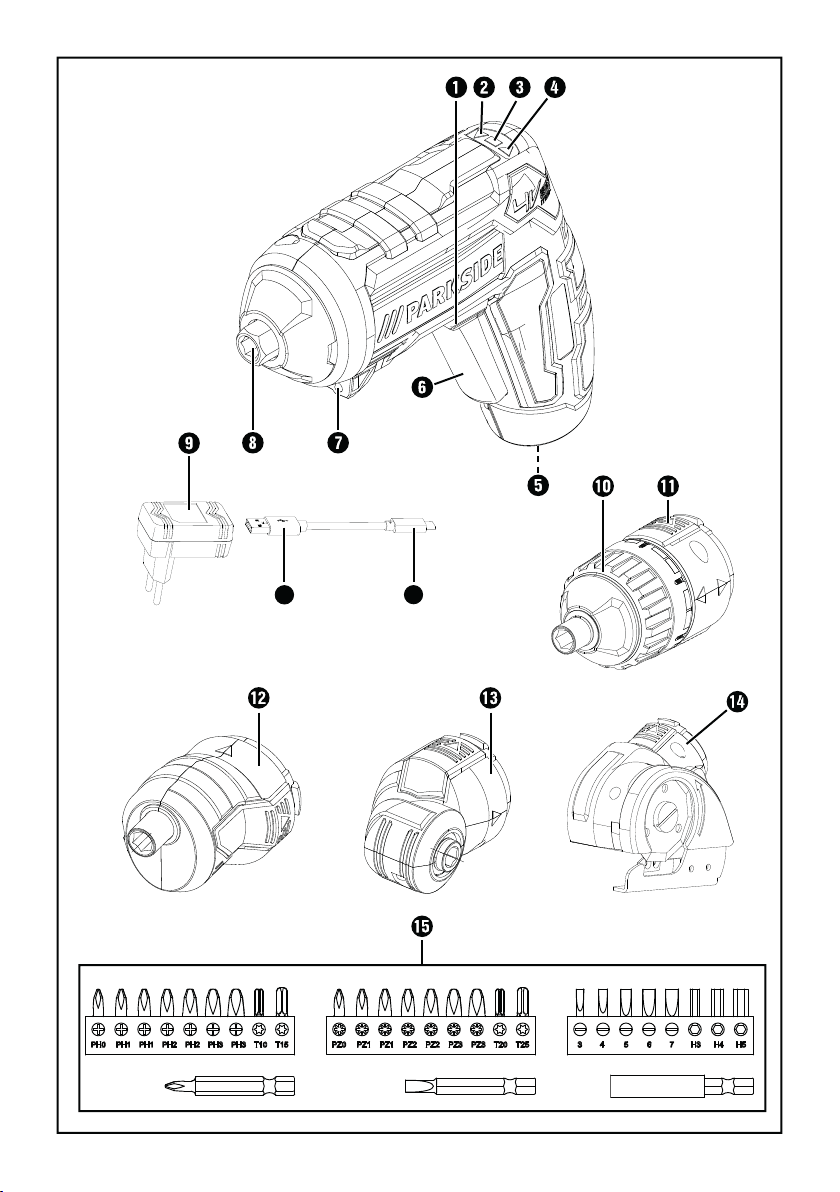

Equipamiento

Interruptor del sentido de giro/bloqueo de

encendido Indicador del sentido de giro hacia la derecha Indicador del nivel de la batería Indicador del sentido de giro hacia la izquierda Conexión de carga

■ 2 │ ES

Características técnicas

Atornilladora recargable: PAS 4 C4

Tensión nominal: 4V

Batería (integrada): (1 célula) Capacidad de la batería: 1500 mAh Velocidad de ralentí

nominal: n Par de apriete: máx. 5,0 Nm Portaherramientas: 6,35 mm (¼")

(corriente

continua)

200 r.p.m.

PAS 4 C4

Para cargar la batería de la herramienta inalámbrica, solo debe utilizarse el siguiente cargador:

PAS 4 C4-1:

ENTRADA/Input:

Tensión nominal: 100-240V ∼ 50-60 Hz

(corriente alterna)

Corriente nominal: 16 W

SALIDA/Output:

Tensión nominal: 5,0V

(corriente

continua) Corriente nominal: 1700 mA Duración de la carga: aprox. 1 hora Clase de protección: II/

(aislamiento doble)

Información sobre ruidos y vibraciones:

El valor del nivel sonoro se ha calculado según lo dispuesto por la norma EN62841. Valores típicos del nivel sonoro con ponderación A de la herramienta eléctrica:

Nivel de presión sonora: L Nivel de potencia acústica: L Incertidumbre K: K

= 67,8 dB (A)

= 78,8dB(A)

= 3 dB

pA/WA

Valores de vibraciones (suma vectorial de tres líneas) calculados según la norma EN62841:

Atornillado:

Valor de emisión de vibraciones: a

= 0,79m/s

Incertidumbre: K = 1,5m/s

INDICACIÓN

► Los valores totales de emisión de vibraciones

y de ruidos especiﬁcados en estas instrucciones de uso se han calculado según un procedimiento de prueba estandarizado y pueden utilizarse para comparar varias herramientas eléctricas.

► Los valores totales de emisión de vibraciones

y de ruidos especiﬁcados también pueden utilizarse para realizar una valoración preliminar de la carga.

¡ADVERTENCIA!

► La emisión de vibraciones y de ruidos puede

diferir de los valores especiﬁcados durante el propio uso de la herramienta eléctrica según cómo se esté utilizando y, especialmente, según cómo sea la pieza de trabajo que se esté procesando.

► Intente que la carga sea lo más reducida po

sible. Algunas medidas para reducir la carga de las vibraciones son el uso de guantes al manejar la herramienta y la limitación del tiempo de trabajo. Para ello, deben tenerse en cuenta todas las partes del ciclo de funcionamiento (por ejemplo, los momentos en los que la herramienta eléctrica está desconectada y los momentos en los que está conectada, pero funciona sin carga).

Indicaciones generales de seguridad para las herramientas eléctricas

¡ADVERTENCIA!

► Lea todas las indicaciones de seguridad,

las instrucciones, las ilustraciones y los datos técnicos suministrados con esta herramienta eléctrica. El incumplimiento de

las siguientes instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

Conserve todas las indicaciones de seguridad y las instrucciones para el futuro.

El término “herramienta eléctrica” utilizado en las indicaciones de seguridad se reﬁere a las herramientas eléctricas de accionamiento eléctrico (con cable de red) y a las de accionamiento por batería (sin cable de red).

1. Seguridad en el lugar de trabajo

a) Mantenga limpia y bien iluminada la zona de

trabajo. El desorden y la falta de iluminación en

el lugar de trabajo pueden provocar accidentes.

b) No trabaje con la herramienta eléctrica en un

entorno potencialmente explosivo en el que

PAS 4 C4

ES │ 3 ■

haya líquidos, gases o polvos inﬂamables. Las herramientas eléctricas generan chispas que pueden incendiar el polvo o los vapores.

c) Mantenga a los niños y a otras personas ale-

jados durante el manejo de la herramienta eléctrica. Si se distrae, podría perder el control

de la herramienta eléctrica.

2. Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe

encajar correctamente en la toma eléctrica. No debe modiﬁcarse el enchufe de ninguna forma. No utilice ningún enchufe adaptador junto con herramientas eléctricas con conexión a tierra. El uso de enchufes sin manipular conec-

tados a una toma eléctrica adecuada reduce el riesgo de descarga eléctrica.

b) Evite el contacto físico con cualquier superﬁcie

que esté conectada a tierra, como tuberías, sistemas de calefacción, cocinas y neveras. Si

su cuerpo hace contacto con la toma de tierra, existe mayor riesgo de descarga eléctrica.

c) Mantenga el aparato alejado de la lluvia o

de humedades. La penetración de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

d) No utilice el cable de conexión para otros

usos, p.ej., para transportar y colgar la herramienta eléctrica o para tirar del enchufe y desconectarlo de la red eléctrica. Mantenga el cable de conexión alejado del calor, del aceite, de los bordes cortantes o de las piezas móviles. Un cable de conexión dañado o enre-

dado aumenta el riesgo de descarga eléctrica.

e) Si desea utilizar la herramienta eléctrica al

aire libre, utilice exclusivamente los alargadores de cable homologados para su uso en exteriores. El uso de un alargador adecuado

para exteriores reduce el riesgo de descarga eléctrica.

f) Si no puede evitarse el uso de la herramienta

eléctrica en un entorno húmedo, utilice un interruptor diferencial residual. Su uso reduce

el riesgo de descarga eléctrica.

3. Seguridad de las personas

a) Esté alerta, preste atención a lo que hace y

proceda con sensatez a la hora de trabajar con una herramienta eléctrica. No utilice ninguna herramienta eléctrica si se siente cansado o se encuentra bajo la inﬂuencia de drogas, alcohol o medicamentos. Un solo

momento de distracción mientras utiliza la herramienta eléctrica puede causar lesiones graves.

tilice siempre un equipo de protección indivi-

b) U

dual y gafas de protección. El uso de un equipo

de protección individual, como mascarilla antipolvo, calzado de seguridad antideslizante, casco o protecciones auditivas según el tipo de herramienta eléctrica en cuestión, reduce el riesgo de lesiones.

c) Evite que el aparato pueda ponerse en mar-

cha accidentalmente. Asegúrese de que la herramienta eléctrica esté apagada antes de conectarla a la red eléctrica o a la batería, asirla o transportarla. Si transporta la herra-

mienta eléctrica con los dedos en el interruptor o conecta la herramienta eléctrica ya encendida a la red eléctrica, puede provocar accidentes.

d) Antes de encender la herramienta eléctrica,

retire las herramientas de ajuste o las llaves. Las herramientas o llaves que se encuentren dentro del alcance de la pieza giratoria de la herramienta eléctrica pueden producir lesiones.

e) Evite mantener una postura corporal forzada.

Busque una postura segura y mantenga el equilibrio en todo momento. Así podrá contro-

lar mejor la herramienta eléctrica, especialmente en situaciones inesperadas.

f) Utilice ropa adecuada. No lleve ropa ancha

ni joyas. Mantenga el pelo y la ropa lejos de las piezas móviles. La ropa holgada, las joyas

o el pelo suelto pueden quedar atrapados en las piezas móviles.

g) Si se admite el montaje de dispositivos de

aspiración y de acumulación de polvo, deben conectarse y utilizarse correctamente. El uso

de un dispositivo de aspiración de polvo puede reducir los riesgos causados por el polvo.

■ 4 │ ES

PAS 4 C4

h) Evite cultivar un sentimiento de falsa seguridad

y no se desvíe de lo dispuesto por las normas de seguridad aplicables a las herramientas eléctricas aun cuando esté muy familiarizado con la herramienta eléctrica por haberla utilizado repetidas veces. Un descuido en la

manipulación puede causar lesiones graves en una fracción de segundo.

4. Uso y manejo de la herramienta eléctrica

a) No sobrecargue la herramienta eléctrica.

Utilice la herramienta eléctrica adecuada para el trabajo en cuestión. De esta manera,

trabajará mejor y de forma más segura dentro del rango de potencia indicado.

b) No utilice ninguna herramienta eléctrica con el

interruptor defectuoso. Una herramienta que no pueda encenderse o apagarse es peligrosa y debe repararse.

c) Desconecte el enchufe de la red eléctrica o

retire la batería extraíble antes de realizar cualquier ajuste en el aparato, cambiar los accesorios o abandonar la herramienta eléctrica. Estas medidas de seguridad evitan que

la herramienta eléctrica se encienda de forma accidental.

d) Guarde las herramientas eléctricas que no

vaya a utilizar fuera del alcance de los niños. No permita el uso de la herramienta eléctrica a personas que no estén familiarizadas con su manejo o que no hayan leído estas indicaciones. Las herramientas eléctricas son peligrosas

cuando están en manos de personas inexpertas.

e) Mantenga las herramientas eléctricas y los

accesorios en perfecto estado. Compruebe que las piezas móviles funcionen correctamente y no se atasquen, y asegúrese de que ninguna pieza se haya roto ni esté dañada de forma que el funcionamiento del aparato pueda verse afectado. Encargue la reparación de las piezas dañadas antes de utilizar la herramienta eléctrica. Muchos accidentes

se deben al mal estado de las herramientas eléctricas.

f) Mantenga las herramientas de corte limpias

y aﬁladas, ya que así se atascan menos y son más fáciles de guiar.

g) Utilice la herramienta eléctrica, los accesorios,

las herramientas intercambiables, etc. según lo dispuesto en estas instrucciones. Tenga en cuenta las condiciones de trabajo y los procedimientos que deban seguirse. El uso de las

herramientas eléctricas para aplicaciones distintas a las previstas puede causar situaciones peligrosas.

h) Mantenga los mangos y las superﬁcies de

agarre secos, limpios y sin restos de aceite o grasa. Si los mangos o las superﬁcies de

agarre están resbaladizos, no podrá manejarse ni controlarse la herramienta eléctrica de forma segura en caso de imprevistos.

5. Uso y manejo de la herramienta inalámbrica

a) Cargue la batería exclusivamente con los

cargadores recomendados por el fabricante.

El uso de un cargador con una batería que no le corresponde entraña peligro de incendios.

b) Utilice exclusivamente las baterías indicadas

para las herramientas eléctricas. El uso de otras baterías puede provocar lesiones y peligro de incendios.

c) Mantenga la batería que no utilice alejada de

grapas, monedas, llaves, clavos, tornillos u otros pequeños objetos de metal que puedan provocar un puenteado de los contactos.

Un cortocircuito entre los contactos de la batería puede provocar quemaduras o incendios.

d) Un uso incorrecto puede provocar una fuga

de líquidos de la batería. Evite el contacto con dichos líquidos. En caso de contacto accidental, lave la zona afectada con agua. Si el líquido entra en contacto con los ojos, busque también asistencia médica. El líquido

derramado de la batería puede causar irritaciones cutáneas o quemaduras.

e) No utilice ninguna batería dañada o modiﬁ-

cada. Las baterías dañadas o modiﬁcadas pueden funcionar de forma imprevista y provocar incendios, explosiones o peligro de lesiones.

PAS 4 C4

ES │ 5 ■

f) No exponga la batería al fuego ni a altas

temperaturas. El fuego o las temperaturas superiores a 130°C (265°F) pueden provocar explosiones.

g) Observe todas las instrucciones de carga y

no cargue nunca la batería ni la herramienta inalámbrica fuera del rango de temperatura especiﬁcado en las instrucciones de uso. Una

carga incorrecta o fuera del rango de temperatura permitido puede destruir la batería y aumentar el peligro de incendios.

¡CUIDADO! ¡PELIGRO DE EXPLOSIÓN!

No recargue nunca las pilas no recargables.

Proteja la batería contra el calor,

p.ej., también contra la radiación solar duradera, así como contra el fuego, el agua y la humedad.

Existe peligro de explosión.

6. Asistencia técnica

a) Encargue exclusivamente la reparación de su

herramienta eléctrica al personal cualiﬁcado especializado y solo con recambios originales. De esta forma, se garantiza que la seguri-

dad del aparato no se vea afectada.

b) No realice ninguna tarea de mantenimiento

en las baterías defectuosas. Solo el fabricante o el servicio autorizado de asistencia técnica pueden realizar las tareas de mantenimiento en las baterías.

Indicaciones de seguridad para los destornilladores

¡ADVERTENCIA!

■ Sujete el aparato por los mangos aislados

si pretende utilizarlo para trabajos en los que el tornillo pueda entrar en contacto con conexiones eléctricas ocultas.

El contacto del tornillo con cables conductores de electricidad también puede someter las piezas metálicas del aparato a la tensión eléctrica y provocar una descarga eléctrica.

Indicaciones de seguridad para el accesorio de corte

¡PELIGRO!

■ No coloque las manos dentro de la zona de

corte ni toque la cuchilla.

■ Antes de trabajar con el aparato, asegúrese

de que el interruptor del sentido de giro esté en la posición central, ya que así se evita una activación accidental.

■ Realice los cortes exclusivamente con la

cubierta de protección en perfecto estado. Las cubiertas de protección defectuosas no le protegerán de un contacto no deseado con la cuchilla.

■ Antes de cada uso, compruebe que la cubier-

ta de protección esté en perfecto estado y que la cuchilla esté bien ﬁjada.

■ Utilice siempre cuchillas con el tamaño co-

rrecto y con el oriﬁcio de ﬁjación adecuado.

Indicaciones de seguridad para los cargadores

■ Este aparato puede ser utilizado

por niños a partir de 8años y por personas cuyas facultades físicas, sensoriales o mentales sean reducidas o carezcan de los conocimientos y de la experiencia necesaria siempre que sean vigiladas o hayan sido instruidas correctamente sobre el uso seguro del aparato y hayan comprendido los peligros que entraña. Los niños no deben jugar con el aparato. Los niños no deben realizar las tareas de limpieza y mantenimiento del aparato sin supervisión.

■ 6 │ ES

PAS 4 C4

El cargador solo es apto

para su uso en interiores.

■ Si es necesario cambiar el cable

de conexión, encomiende su sustitución al fabricante o a su distribuidor para evitar riesgos en la seguridad.

¡ADVERTENCIA! Utilice exclusivamente el cargador suministrado con este aparato para su carga.

Antes de la puesta en funcionamiento

Carga de la batería del aparato (consulte la ﬁg. A)

INDICACIÓN

► La batería se entrega parcialmente cargada.

Antes de poner en funcionamiento el aparato, cargue la batería durante al menos 1hora. De este modo, se garantiza que la batería rinda a plena potencia. Puede cargar la batería de iones de litio en todo momento sin reducir su vida útil. La batería no se daña aunque se interrumpa el proceso de carga.

► El cargador

para la carga de este aparato.

► Si el indicador del nivel de carga de la batería

se ilumina en rojo durante el funcionamiento, signiﬁca que la batería tiene menos del 30% de su capacidad y que debe cargarse.

► No cargue nunca la herramienta inalámbrica

con una temperatura ambiental inferior a 10°C o superior a 40°C. Si pretende almacenar la batería de iones de litio durante un periodo prolongado de tiempo, debe comprobar regularmente el estado de carga. El estado de carga óptimo está entre el 50% y el 80%. El aparato debe almacenarse en un lugar fresco y seco con una temperatura ambiente de entre 0°C y 50°C.

suministrado solo es apto

Inicio del proceso de carga:

♦ Conecte el conector USB-C del cable de carga

en la conexión de carga .

♦ Conecte el conector USB del cable de carga

en el cargador .

♦ Conecte el cargador

te de 100-240 V ∼ 50-60 Hz.

La batería está cargada cuando el indicador del nivel de la batería

Fin del proceso de carga:

♦ Desconecte el cargador

eléctrica.

♦ Desconecte el conector USB-C del cable de

carga

de la conexión de carga

a una toma de corrien-

pasa de rojo a verde.

de la alimentación

Montaje de los accesorios

Uso previsto:

- Puede ajustarse la fuerza de apriete con el accesorio con par de apriete par de apriete ticamente en cuanto está ﬁrmemente apretado. Para ello, ajuste el par de apriete necesario en uno de los 10niveles.

INDICACIÓN

♦ La ﬂecha ► delantera indica el nivel de par

de apriete seleccionado.

♦ Seleccione un nivel bajo para tornillos pe-

queños o materiales de trabajo blandos.

♦ Seleccione un nivel alto para los tornillos

grandes, los materiales de trabajo duros o para desatornillar tornillos.

- El accesorio excéntrico permite atornillar en lugares de difícil acceso.

- El accesorio angular ángulo recto.

- El accesorio de corte blandos, como, p.ej., cartones, alfombras, tejidos o materiales similares, con un grosor de hasta 6mm.

, el tornillo se detiene automá-

. Con el accesorio con

permite atornillar en

permite cortar materiales

PAS 4 C4

ES │ 7 ■

Montaje:

INDICACIÓN

► Antes de trabajar con el aparato, asegúrese

de que el interruptor del sentido de giro esté en la posición central, ya que así se evita una activación accidental.

♦ A continuación, retire la cubierta de goma del

portaherramientas (consulte la ﬁg. B).

♦ Tras esto, podrá montar los accesorios su-

ministrados en el aparato en pasos de 45°. Coloque el accesorio en el aparato de forma que encastre. (consulte la ﬁg. C, ejemplo dinamómetro

Desmontaje:

♦ Para volver a desmontar los accesorios del

aparato, pulse el botón de desbloqueo extraiga el accesorio hacia delante.

♦ A continuación, vuelva a colocar la cubierta de

goma en el portaherramientas.

Cambio de las puntas del destornillador (consulte la ﬁg. D)

Colocación:

♦ Inserte una punta en el portaherramientas

Extracción:

♦ Tire de la punta hacia fuera para extraerla del

portaherramientas

Cambio de la cuchilla (consultelasﬁgs. E + F)

INDICACIÓN

► Antes de trabajar con el aparato, asegúrese

de que el interruptor del sentido de giro esté en la posición central, ya que así se evita una activación accidental.

♦ A continuación, coloque el accesorio de corte

en el aparato. Con esto, el eje del motor queda

bloqueado y puede retirarse el tornillo.

♦ Gire el tornillo (I) para extraerlo. ♦ Tire de la cuchilla (II) hacia abajo para extraerla.

♦ Inserte una nueva cuchilla (II) desde abajo con

el borde desbastado orientado hacia fuera. Gire la cuchilla (II) hasta que encastre en el

alojamiento (III).

♦ Apriete el tornillo (I). ♦ Tras esto, podrá volver a utilizarse el accesorio.

¡ATENCIÓN!

► En la cubierta de protección del accesorio de

corte, hay una ﬂecha ( ) que indica el sentido de giro recomendado para la cuchilla.

Puesta en funcionamiento

Encendido/apagado del destornillador inalámbrico

Encendido:

♦ Para poner en funcionamiento el aparato,

mantenga pulsado el interruptor de encendido/

apagado

Apagado:

♦ Para apagar el aparato, suelte el interruptor

de encendido/apagado

Cambio del sentido de giro

Giro hacia la derecha:

♦ Ajuste el interruptor del sentido de giro

la izquierda.

♦ Pulse el interruptor de encendido/apagado .

Tras esto, el indicador del sentido de giro hacia

la derecha se ilumina. A continuación, podrá

atornillar los tornillos.

Giro hacia la izquierda:

♦ Ajuste el interruptor del sentido de giro

la derecha.

♦ Pulse el interruptor de encendido/apagado .

Tras esto, el indicador del sentido de giro hacia

la izquierda se ilumina. A continuación,

podrá desatornillar los tornillos.

Bloqueo de encendido:

♦ Ajuste el interruptor del sentido de giro

posición central. Con esto, se bloquea el inte-

rruptor de encendido/apagado

hacia

en la

■ 8 │ ES

PAS 4 C4

INDICACIÓN

► Si está bloqueado interruptor de encendido/

apagado luces LED encendido/apagado .

, también es posible activar las . Para ello pulse el interruptor de

Consejos y trucos

Las puntas del destornillador están marcadas con sus dimensiones y formas. Si no está seguro, pruebe siempre primero si la punta encaja sin holgura en la cabeza del tornillo.

Mantenimiento, almacenamiento y limpieza

¡ADVERTENCIA! ¡PELIGRO DE DES-

CARGA ELÉCTRICA! Antes de empren-

der las tareas de limpieza, desconecte el

cargador de la red eléctrica.

INDICACIÓN

► Antes de trabajar con el aparato, asegúrese

de que el interruptor del sentido de giro esté en la posición central, ya que así se evita una activación accidental.

El destornillador inalámbrico no necesita mantenimiento.

■ El aparato debe estar siempre limpio, seco y sin

restos de aceite ni grasas lubricantes.

■ Evite que pueda penetrar cualquier líquido en

el interior del aparato.

■ Limpie la carcasa con un paño. No utilice nun-

ca bencina, disolventes ni productos de limpieza que puedan dañar el plástico.

¡ADVERTENCIA!

■ Desmonte los accesorios antes de proceder a

la limpieza. A continuación, límpielos con un paño seco.

■ Mantenga el aparato y los accesorios siempre

limpios, secos y sin polvo.

Desecho

El embalaje consta de materiales ecológi-

cos que pueden desecharse a través de los centros de reciclaje locales.

No deseche las herramientas eléctri-

cas con la basura doméstica.

Según la Directiva europea 2012/19/EU sobre los residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben desecharse por separado y reciclarse de forma respetuosa con el medio ambiente.

Puede informarse acerca de las posibilidades de desecho de los aparatos usados en su administración municipal o ayuntamiento.

¡No deseche la batería con la basura

doméstica!

INDICACIÓN

► La batería integrada de este aparato no

puede extraerse para su desecho.

► Solo el personal especializado está autoriza-

do para retirar la batería de iones de litio integrada. Para retirar la batería de la carcasa, la batería debe estar descargada y deben desatornillarse los tornillos de la carcasa. Tras esto, deben desconectarse y aislarse de forma consecutiva las distintas conexiones de la batería.

Las baterías defectuosas o agotadas deben reciclarse según lo dispuesto por la Directiva 2006/66/EC. Deseche la batería y el aparato a través de los puntos de recogida disponibles.

En su ayuntamiento o administración local, puede informarse acerca de las posibilidades de desecho de las herramientas eléctricas y de las baterías usadas. Solo el personal especializado está autorizado a retirar la batería de iones de litio integrada. Para retirar la batería de la carcasa, la batería debe estar agotada y deben desatornillarse los tornillos de la carcasa. Tras esto, deben desconectarse y aislarse de forma consecutiva las distintas conexiones de la batería.

PAS 4 C4

ES │ 9 ■

Deseche el embalaje de forma respetuosa con el medio ambiente. Observe las indicaciones de los distintos materiales de embalaje y, si procede, recíclelos de la manera correspondiente. Los materiales de embalaje cuentan con abreviaciones (a) y cifras (b) que signiﬁcan lo siguiente:

1–7: plásticos, 20–22: papel y cartón, 80–98: materiales compuestos

Puede informarse acerca de las posibilidades de desecho de los aparatos usados en su administración municipal o ayuntamiento.

Garantía de Kompernass Handels GmbH

Estimado cliente: Este aparato cuenta con una garantía de 3 años a

partir de la fecha de compra. Si se detectan defectos en el producto, puede ejercer sus derechos legales frente al vendedor. Estos derechos legales no se ven limitados por la garantía descrita a continuación.

Condiciones de la garantía

El plazo de la garantía comienza con la fecha de compra. Guarde bien el comprobante de caja, ya que lo necesitará como justiﬁcante de compra.

Si dentro de un periodo de tres años a partir de la fecha de compra de este producto se detecta un defecto en su material o un error de fabricación, asumiremos la reparación o sustitución gratuita del producto o restituiremos el precio de compra a nuestra elección. La prestación de la garantía requiere la presentación del aparato defectuoso y del justiﬁcante de compra (comprobante de caja), así como una breve descripción por escrito del defecto detectado y de las circunstancias en las que se haya producido dicho defecto, dentro del plazo de tres años.

Si el defecto está cubierto por nuestra garantía, le devolveremos el producto reparado o le suministraremos uno nuevo. La reparación o sustitución del producto no supone el inicio de un nuevo periodo de garantía.

Duración de la garantía y reclamaciones legales por vicios

La duración de la garantía no se prolonga por hacer uso de ella. Este principio también se aplica a las piezas sustituidas y reparadas. Si después de la compra del aparato, se detecta la existencia de daños o de defectos al desembalarlo, deben notiﬁcarse de inmediato. Cualquier reparación que se realice una vez ﬁnalizado el plazo de garantía estará sujeta a costes.

Alcance de la garantía

El aparato se ha fabricado cuidadosamente según estándares elevados de calidad y se ha examinado en profundidad antes de su entrega.

La prestación de la garantía se aplica a defectos en los materiales o errores de fabricación. Esta garantía no cubre las piezas del producto normalmente sometidas al desgaste y que, en consecuencia, puedan considerarse piezas de desgaste ni los daños producidos en los componentes frágiles, p.ej., interruptores, baterías o piezas de vidrio.

Se anulará la garantía si el producto se daña o no se utiliza o mantiene correctamente. Para utilizar correctamente el producto, deben observarse todas las indicaciones especiﬁcadas en las instrucciones de uso. Debe evitarse cualquier uso y manejo que esté desaconsejado o frente al que se advierta en las instrucciones de uso.

El producto está previsto exclusivamente para su uso privado y no para su uso comercial. En caso de manipulación indebida e incorrecta, uso de la fuerza y apertura del aparato por personas ajenas a nuestros centros de asistencia técnica autorizados, la garantía perderá su validez.

Proceso de reclamación conforme a la garantía

Para garantizar una tramitación rápida de su reclamación, le rogamos que observe las siguientes indicaciones:

■ 10 │ ES

PAS 4 C4

■ Mantenga siempre a mano el compro-

bante de caja y el número de artículo (p.ej.,IAN12345) como justiﬁcante de compra.

■ Podrá ver el número de artículo en la placa

de características del producto, grabado en el producto, en la portada de las instrucciones de uso (parte inferior izquierda) o en el adhesivo de la parte trasera o inferior del producto.

■ Si se producen errores de funcionamiento u

otros defectos, póngase primero en contacto con el departamento de asistencia técnica especiﬁcado a continuación por teléfono o por correo electrónico.

■ Podrá enviar el producto caliﬁcado como

defectuoso junto con el justiﬁcante de compra (comprobante de caja) y la descripción del defecto y de las circunstancias en las que se haya producido de forma gratuita a la dirección de correo proporcionada.

En www.lidl-service.com, podrá descargar este manual de usuario y muchos otros más, así como vídeos sobre los productos y software de instalación.

Con este código QR, accederá directamente a la página del Servicio Lidl (www.lidl-service.com) y podrá abrir las instrucciones de uso mediante la introducción del número de artículo (IAN) 123456.

INDICACIÓN

► En el caso de las herramientas de Parkside

y Florabest, le rogamos que envíe exclusivamente el artículo defectuoso sin accesorios (p. ej., sin batería, maletín de almacenamiento, herramientas de montaje, etc.).

En www.lidl-service.com, podrá descargar este manual de usuario y muchos otros más, así como vídeos sobre los productos y software.

Asistencia técnica

¡ADVERTENCIA!

► Encomiende exclusivamente la repara-

ción del aparato al servicio de asistencia técnica o a un electricista especializado y solo con los recambios originales. De esta

forma, se garantizará que la seguridad del aparato no se vea afectada.

► Encomiende siempre la sustitución del

enchufe o del cable de red al fabricante del aparato o a su servicio de atención al cliente. De esta forma, se garantizará que la

seguridad del aparato no se vea afectada.

Servicio España

Tel.: 902 59 99 22 (0,08 EUR/Min. + 0,11 EUR/ llamada(tarifa normal)) (0,05 EUR/Min. + 0,11 EUR/ llamada(tarifa reducida)) E-Mail: kompernass@lidl.es

IAN 317136_1904

Importador

Tenga en cuenta que la dirección siguiente no es una dirección de asistencia técnica. Póngase primero en contacto con el centro de asistencia técnica especiﬁcado.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM ALEMANIA www.kompernass.com

PAS 4 C4

ES │ 11 ■

Traducción de la Declaración de conformidad original

En virtud del presente documento, nosotros, KOMPERNASS HANDELS GMBH, responsable de los documentos: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM (ALEMANIA), declaramos que este producto cumple con lo dispuesto por las siguientes normas, documentos normativos y directivas CE:

Directiva relativa a las máquinas (2006/42/EC)

Directiva de baja tensión UE (2014/35/EU) (solo el cargador)

Compatibilidad electromagnética (2014/30/EU)

Directiva sobre las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (2011/65/EU)*

* La responsabilidad exclusiva de la expedición de esta declaración de conformidad recaerá sobre el

fabricante. El objeto descrito de la declaración cumple con las disposiciones de la Directiva 2011/65/EU del Parlamento Europeo y del Consejo del 8 de junio de 2011 sobre las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

Normas armonizadas aplicadas:

EN 62841-1:2015 EN 62841-2-2:2014 EN ISO 12100:2010 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-29:2004+A2:2010+A11:2018 EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Tipo/denominación del aparato: Atornilladora recargable PAS 4 C4 Año de fabricación: 07 - 2019 Número de serie: IAN 317136_1904

Bochum, 14/08/2019

Semi Uguzlu, responsable de calidad

Reservado el derecho de realizar modiﬁcaciones técnicas en relación con el desarrollo tecnológico.

■ 12 │ ES

PAS 4 C4

Indice

Introduzione ....................................................14

Uso conforme .............................................................. 14

Indicazioni sui marchi ........................................................ 14

Dotazione ................................................................. 14

Volume della fornitura ....................................................... 14

Dati tecnici ................................................................ 14

Indicazioni generali disicurezza per elettroutensili ....................15

1. Sicurezza sul posto di lavoro ................................................ 15

2. Sicurezza elettrica ........................................................16

3. Sicurezza delle persone ....................................................16

4. Uso e trattamento dell’elettro utensile ..........................................17

5. Uso e trattamento dell’utensile a batteria ......................................17

6. Assistenza ..............................................................18

Indicazioni relative alla sicurezza per avvitatori ................................... 18

Indicazioni relative alla sicurezza per l'accessorio di taglio .......................... 18

Indicazioni relative alla sicurezza per caricabatterie ................................ 18

Prima della messa in funzione ......................................19

Caricamento della batteria dell'apparecchio (vedi Fig. A) ........................... 19

Montaggio degli inserti ...................................................... 19

Sostituzione delle punte / degli inserti (vedi Fig. D) ................................. 20

Sostituzione della lama di taglio (vedi Fig. E + F) ..................................20

Messa in funzione ................................................20

Accensione/spegnimento dell'avvitatore ricaricabile ................................ 20

Commutazione della direzione di rotazione ......................................20

Consigli e suggerimenti ...................................................... 21

Manutenzione, conservazione e pulizia ..............................21

Smaltimento ....................................................21

Garanzia della Kompernass Handels GmbH ..........................22

Assistenza ......................................................23

Importatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Traduzione della dichiarazione di conformità originale .................24

PAS 4 C4

IT│MT │ 13 ■

AVVITATORE RICARICABILE PAS 4 C4

Introduzione

Ci congratuliamo per l'acquisto del nuovo apparecchio. È stato scelto un prodotto di alta qualità. Il manuale di istruzioni è parte integrante del presente prodotto. Esso contiene importanti indicazioni per la sicurezza, l'uso e lo smaltimento. Prima di utilizzare il prodotto, acquisire dimestichezza con tutte le indicazioni relative ai comandi e alla sicurezza. Utilizzare il prodotto solo come descritto e per i campi d'impiego indicati. In caso di cessione del prodotto a terzi, consegnare anche tutta la relativa documentazione.

Uso conforme

Questo apparecchio è destinato all'avvitamento nel legno, plastica e metallo. L'accessorio di taglio è predisposto esclusivamente per il taglio di materiali morbidi, come per es. cartone e aﬃni, di uno spessore massimo di 6 mm. Utilizzare l'apparecchio solo nei modi descritti e per i campi di utilizzo indicati. L'apparecchio non è destinato all'uso commerciale. Qualunque altro impiego e qualunque modiﬁca dell'apparecchio sono da considerarsi non conformi alla destinazione e comportano il rischio di infortuni. Il produttore non si assume alcuna responsabilità per i danni derivanti da uso non conforme.

Indicazioni sui marchi

USB® è un marchio registrato di USB Implementers Forum, Inc.

Tutti gli altri nomi e prodotti possono essere marchi o marchi registrati dei rispettivi proprietari.

Dotazione

Commutatore del senso di rotazione / Blocco

di accensione

Display del senso di rotazione verso destra Indicatore dello stato di carica della batteria Display del senso di rotazione verso sinistra Presa di carica Interruttore ON/OFF Spie LED

Portapunte Caricabatterie

Connettore USB del cavo di carica

Connettore USB tipo C del cavo di carica Accessorio coppia di serraggio

Tasto di sblocco Accessorio eccentrico Accessorio angolare Accessorio di taglio Punte e prolungamento di punta

Volume della fornitura

1 avvitatore ricaricabile 1 caricabatterie 1 custodia 1 cavo di carica 26 punte x 25 mm 2 punte x 50 mm 1 prolungamento della punta 1 accessorio coppia di serraggio 1 accessorio eccentrico 1 accessorio angolare 1 accessorio di taglio 1 manuale di istruzioni per l'uso

Dati tecnici

Avvitatore ricaricabile: PAS 4 C4

Tensione nominale: 4 V (corrente

continua) Batteria (integrata): Capacità della batteria: 1500 mAh Numero di giri nominale

a vuoto: n0 200 min Coppia di serraggio: max 5,0 Nm Portapunte: 6,35 mm (¼“)

(1 cella)

-1

■ 14 │ IT│MT

PAS 4 C4

Per ricaricare l'utensile a batteria usare solo il seguente caricabatterie:

PAS 4 C4-1:

INGRESSO / Input:

Tensione nominale: 100-240V ∼ 50-60 Hz

(corrente alternata)

Corrente nominale: 16 W

USCITA / Output:

Tensione nominale: 5,0 V

(corrente

continua) Corrente nominale: 1700 mA Durata del caricamento: circa 1 ora Classe di protezione: II /

(isolamento doppio)

Informazioni sul rumore e sulle vibrazioni:

Il valore di misurazione per il rumore è stato rilevato ai sensi della norma EN 62841. Valori tipici del livello di rumore dell'elettroutensile classiﬁcato A:

Livello di pressione sonora: L

= 67,8 dB (A)

Livello di potenza sonora: LWA = 78,8 dB (A) Fattore di incertezza K: K

pA/WA

= 3 dB

Valori di vibrazione (somma dei vettori di tre direzioni) rilevati ai sensi della norma EN 62841:

Viti:

Valore di emissione delle vibrazioni: a

= 0,79 m/s

Fattore di incertezza: K = 1,5 m/s

NOTA

► Il valore complessivo delle vibrazioni e il

valore di emissione acustica indicati sono stati misurati secondo un procedimento di prova standardizzato e possono essere usati per il confronto tra due elettroutensili.

► Il valore complessivo delle vibrazioni e il

valore di emissione acustica indicati possono anche essere usati per una stima provvisoria del carico.

AVVERTENZA!

► Il valore di emissione delle vibrazioni e il

valore di emissione acustica possono scostarsi dai valori indicati a seconda del modo in cui l'elettroutensile viene utilizzato e, in particolare, del modo in cui il pezzo viene lavorato.

► Cercare di ridurre il più possibile la solle

citazione. Provvedimenti adeguati per la riduzione della sollecitazione da vibrazioni prevedono l'uso di guanti durante l'impiego dell'elettroutensile e la limitazione dei tempi di lavoro. Occorre tenere in considerazione tutte le componenti del ciclo di esercizio (per esempio i tempi nei quali l'elettroutensile è spento e i tempi in cui è acceso ma funziona senza carico).

Indicazioni generali disicurezza per elettroutensili

AVVERTENZA!

► Osservare tutte le indicazioni relative alla

sicurezza, le istruzioni, le illustrazioni e i dati tecnici di cui è dotato questo elettro-

utensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.

Conservare le indicazioni relative alla sicurezza e le istruzioni per uso futuro.

Il termine “elettroutensile” utilizzato nelle indicazioni relative alla sicurezza si riferisce a elettroutensili collegabili alla rete elettrica (con cavo di rete) o a elettroutensili a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

a) Mantenere l’area di lavoro pulita e ben illu-

minata. Il disordine e la scarsa illuminazione

dell’area di lavoro potrebbero dare luogo a infortuni.

b) Non lavorare con elettroutensili in ambienti

a rischio di esplosione, in presenza di liquidi, gas o polveri inﬁammabili. Gli elettroutensili

generano scintille che possono incendiare la polvere o i vapori.

PAS 4 C4

IT│MT │ 15 ■

c) Tenere lontani i bambini e altre persone

durante l’uso dell’elettroutensile. In caso di distrazione, si potrebbe perdere il controllo dell’elettroutensile.

2. Sicurezza elettrica

a) La spina dell’elettroutensile deve essere ido-

nea all’inserimento nella presa. La spina non deve essere assolutamente modiﬁcata. Non utilizzare connettori adattatori con elettroutensili collegati a terra. Le spine non

modiﬁcate e le prese idonee riducono il rischio di scosse elettriche.

b) Evitare il contatto corporeo con superﬁci col-

legate a terra, come tubi, termosifoni, fornelli e frigoriferi. Quando il corpo è a diretto contatto

col suolo, sussiste un maggiore pericolo di scosse elettriche.

c) Tenere gli elettroutensili lontano dalla pioggia

o dall’umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.

d) Non utilizzare il cavo di allacciamento per

scopi non conformi, come ad es. per trasportare l’elettroutensile, per appenderlo o per scollegare la spina dalla presa. Tenere il cavo di allacciamento lontano dal calore, dall’olio, da angoli acuminati o da parti in movimento. Cavi di allacciamento danneggiati

o aggrovigliati aumentano il rischio di scosse elettriche.

e) Se si lavora all’aperto con un elettroutensile,

utilizzare solo prolunghe ammesse anche per uso esterno. L’utilizzo di un cavo di prolunga

idoneo all’uso esterno riduce il rischio di scosse elettriche.

f) Se è inevitabile l’uso dell’elettroutensile in

un ambiente umido, utilizzare un interruttore diﬀerenziale. L’uso di un interruttore diﬀerenziale

evita il rischio di scosse elettriche.

3. Sicurezza delle persone

a) Prestare attenzione controllando le operazioni

in corso e procedendo con cura quando si lavora con un elettroutensile. Non utilizzare l’elettroutensile se non si è concentrati o riposati a suﬃcienza, o se si è sotto l’inﬂusso di droghe, alcol o farmaci. Un solo momento di

disattenzione nell’uso dell’elettroutensile può dare luogo a gravi lesioni.

ndossare dispositivi di protezione individuali

b) I

e sempre occhiali di protezione. L’uso di un

dispositivo di protezione individuale come mascherina antipolvere, scarpe antiscivolo, casco protettivo o paraorecchi acustici, a seconda dell’uso e dell’impiego dell’elettroutensile, riduce il rischio di lesioni.

c) Evitare l’accensione involontaria. Accertarsi

che l’elettroutensile sia spento prima di collegarlo all’alimentazione e/o alla batteria, sollevarlo o trasportarlo. Se si tiene il dito

sull’interruttore mentre si sposta l’elettroutensile o si collega l’elettroutensile alla rete elettrica con l’interruttore su ON, si possono veriﬁcare infortuni.

d) Rimuovere gli utensili di regolazione o le

chiavi per dadi prima di accendere l’elettroutensile. Un utensile o una chiave lasciati in

una parte rotante dell’elettroutensile possono provocare lesioni.

e) Evitare posture innaturali. Provvedere a una

posizione sicura e mantenere sempre l’equilibrio. In tal modo si può controllare meglio

l’elettroutensile, soprattutto in situazioni impreviste.

f) Indossare un abbigliamento idoneo. Non in-

dossare abiti larghi o gioielli. Tenere lontani i capelli e gli indumenti dalle parti in movimento. Gli abiti larghi e sciolti, i gioielli o i capelli

lunghi possono impigliarsi nelle parti mobili.

g) Se è possibile montare dispositivi aspirapol-

vere e aspiratrucioli, occorre collegarli e utilizzarli correttamente. L’uso di un aspiratore

per polvere può ridurre i pericoli associati alla polvere.

■ 16 │ IT│MT

PAS 4 C4

h) Anche se si è acquisita dimestichezza con

l’apparecchio usandolo spesso, non sentirsi troppo sicuri e non mancare di rispettare le regole sulla sicurezza nell’uso di elettroutensili. Una piccola disattenzione può dare luogo a

gravi lesioni in una frazione di secondo.

4. Uso e trattamento dell’elettro-

utensile

a) Non sovraccaricare l’elettroutensile. Utilizzare

l’elettroutensile idoneo al proprio lavoro. Con

l’elettroutensile adatto si lavora meglio e con maggiore sicurezza nell’intervallo di potenza indicato.

b) Non utilizzare elettroutensili con interruttore

guasto. Un elettroutensile che non si riesce più a spegnere o ad accendere è pericoloso e deve essere riparato.

c) Staccare la spina dalla presa di corrente

e/o rimuovere la batteria, se sﬁlabile, prima di eseguire impostazioni sull’apparecchio, sostituire gli utensili o riporre l’elettroutensile.

Questa misura precauzionale consente di impedire l’avvio involontario dell’elettroutensile.

d) Conservare gli elettroutensili non utilizzati

fuori della portata dei bambini. Non consentire l’uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni.

Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.

e) Trattare gli elettroutensili e gli utensili con

cura. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si inceppino e che non vi siano elementi rotti o danneggiati al punto da compromettere la funzione dell’elettroutensile. Fare riparare le parti danneggiate prima di utilizzare l’elettroutensile. Molti infortuni derivano da una cattiva

manutenzione degli elettroutensili.

f) Mantenere gli utensili da taglio ben aﬃlati e

puliti. Gli utensili da taglio trattati con cura e con bordi di taglio aﬃlati si inceppano meno spesso e sono più facili da controllare.

g) Utilizzare elettroutensili, utensili, ecc. conformi

a queste istruzioni. Tenere conto delle condizioni di lavoro e dell’attività da eseguire.

L’uso di elettroutensili per applicazioni diverse da quelle previste può dare luogo a situazioni di pericolo.

h) Mantenere le impugnature e le superﬁci di

presa asciutte, pulite e prive di olio e grasso.

Impugnature e superﬁci di presa scivolose non consentono un controllo e un utilizzo sicuro dell’elettroutensile in situazioni impreviste.

5. Uso e trattamento dell’utensile a batteria

a) Caricare le batterie solo con i caricabatterie

che vengono consigliati dal costruttore. Se un

caricabatterie adatto a un determinato tipo di batteria viene utilizzato con batterie diverse, vi è pericolo di incendio.

b) Utilizzare solo le batterie appositamente

previste per gli elettroutensili. L’uso di batterie diverse può dare luogo a lesioni e al rischio di incendio.

c) Tenere la batteria non utilizzata lontano

da graﬀette, monete, chiavi, chiodi, viti o altra minuteria in metallo, poiché tali oggetti potrebbero provocare un cortocircuito fra i contatti. Un cortocircuito fra i contatti della

batteria può dare luogo a ustioni o incendio.

d) In caso di utilizzo errato, potrebbe fuoriuscire

del liquido dalla batteria. Evitare il contatto con questo liquido. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido che fuoriesce dalla batteria

potrebbe provocare irritazioni cutanee o ustioni.

e) Non utilizzare una batteria danneggiata o

modiﬁcata. Batterie danneggiate o modiﬁcate possono comportarsi in modo imprevisto e provocare incendio, esplosione o pericolo di lesioni.

f) Non esporre mai una batteria a fuoco o alte

temperature. Fuoco o temperature superiori a 130 °C (265 °F) possono provocare un’esplosione.

PAS 4 C4

IT│MT │ 17 ■

g) Seguire tutte le indicazioni per la carica e non

caricare mai la batteria o l’utensile a batteria al di fuori dell’intervallo di temperatura indicato nel presente manuale di istruzioni per l’uso. Un caricamento sbagliato o il carica-

mento al di fuori dell’intervallo di temperatura consentito potrebbe distruggere la batteria e aumentare il pericolo d’incendio.

CAUTELA! PERICOLO DI ESPLOSIONE!

Non caricare mai batterie non ricaricabili.

Proteggere la batteria dal calore, per

es. anche da irradiazione solare permanente, fuoco, acqua e umidità.

Sussiste il pericolo di esplosione.

6. Assistenza

a) Fare riparare l’elettroutensile solo da persona-

le qualiﬁcato specializzato e solo con ricambi originali. In tal modo si garantisce che la sicu-

rezza dell’elettroutensile venga mantenuta.

b) Non sottoporre mai a manutenzione le batte-

rie danneggiate. Si consiglia di far eseguire la manutenzione delle batterie solo dal produttore o dal centro di assistenza clienti autorizzato.

Indicazioni relative alla sicurezza per avvitatori

AVVERTENZA!

■ Aﬀerrare sempre l'apparecchio dai manici

isolati quando si eseguono lavori nei quali la vite potrebbe colpire cavi elettrici nascosti. Il contatto della vite con una linea che

conduce tensione può mettere sotto tensione anche le parti dell'apparecchio di metallo e causare così una scossa elettrica.

Indicazioni relative alla sicurezza per l'accessorio di taglio

PERICOLO!

■ Non avvicinare mai le mani alla zona di

taglio o alla lama di taglio.

■ Prima di eseguire lavori sull'apparecchio,

accertarsi che il commutatore del senso di rotazione si trovi al centro. Ciò impedisce l'accensione involontaria.

■ Tagliare solo con una calotta di protezione in

perfette condizioni. Le calotte di protezione difettose non proteggono dal contatto involontario con la lama di taglio.

■ Prima dell'uso veriﬁcare sempre che la calotta

di protezione sia in perfette condizioni e che la lama di taglio sia saldamente ﬁssata.

■ Utilizzare sempre lame di taglio della giusta

misura e con foro di appoggio adatto.

Indicazioni relative alla sicurezza per caricabatterie

■ Questo apparecchio può essere

utilizzato dai bambini di almeno 8anni di età e da persone con capacità ﬁsiche, sensoriali o mentali ridotte o insuﬃciente esperienza o conoscenza, solo se sorvegliati o istruiti sull'uso sicuro dell'apparecchio e qualora ne abbiano compreso i pericoli associati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utente non devono essere eseguite da bambini, a meno che non siano sorvegliati.

■ 18 │ IT│MT

Il caricabatterie è indicato solo per l'uso in ambienti interni.

PAS 4 C4

■

Se è necessario sostituire il cavo di alimentazione, fare eseguire l'operazione dal produttore o da un suo rappresentante per evitare di compromettere la sicurezza.

AVVERTENZA! Per caricare la batteria di questo apparecchio, utilizzare esclusivamente il caricabatteria

in dotazione.

Prima della messa in funzione

Caricamento della batteria dell'apparecchio (vedi Fig. A)

NOTA

►

Alla consegna la batteria è parzialmente caricata. Si consiglia di ricaricare la batteria per almeno 1 ora prima della messa in funzione. In questo modo viene garantita la piena potenza della batteria. Si può caricare la batteria agli ioni di litio in ogni momento senza che ciò ne riduca la durata utile. Un'interruzione del processo di carica non provoca danni alla batteria.

►

Il caricabatteria fornito in dotazione è adatto solo a ricaricare questo apparecchio.

►

Se l'indicatore dello stato di carica della batteria de di colore rosso, ciò signiﬁca che la batteria ha meno del 30% della sua capacità, necessita dunque di essere caricata.

►

Non caricare mai l'utensile a batteria se la temperatura ambiente è al di sotto di 10 °C o al di sopra di 40 °C. Se si intende conservare la batteria agli ioni di litio per un periodo prolungato, occorre controllare periodicamente la sua carica. La carica ottimale è compresa tra il 50% e l'80%. L'immagazzinaggio deve avvenire in luogo fresco e asciutto, ad una temperatura ambiente compresa tra 0 °C e 50 °C.

durante il funzionamento si accen-

Avviamento del processo di carica:

♦ Collegare il connettore USB tipo C del cavo di

carica

♦ Collegare il connettore USB del cavo di carica

♦ Collegare il caricabatteria

alimentazione da 100 - 240 V ∼ 50-60 Hz..

La batteria è carica quando l’indicatore dello stato di carica della batteria

Conclusione del processo di caricamento:

♦ Scollegare il caricabatterie

alimentazione.

♦ Scollegare il connettore USB tipo C del cavo di

carica

alla presa di carica .

al caricabatterie .

dalla presa di carica

a una fonte di

passa da rosso a verde.

dalla fonte di

Montaggio degli inserti

Modalità di utilizzo:

- L’accessorio coppia di serraggio impostare la forza di rotazione. Con l'accessorio coppia di serraggio l'avvitamento viene bloccato automaticamente non appena la vite è saldamente serrata. A tale scopo impostare la coppia di serraggio necessaria entro i 10 livelli.

NOTA

♦ La coppia selezionata è contrassegnata dalla

freccia anteriore ►.

♦ Selezionare un livello basso per viti piccole

ovvero materiali morbidi.

♦ Selezionare un livello alto per viti grandi, mate-

riali duri o l’estrazione di viti.

- L'accessorio eccentrico consente di avvitare in punti che si trovano in prossimità di muri.

- L'accessorio angolare lavori di avvitamento ad angolo retto.

- L'accessorio di taglio materiali morbidi, come per es. cartone, tappeti, stoﬀe e aﬃni, di uno spessore massimo di 6 mm.

consente di eseguire

consente di tagliare

consente di

PAS 4 C4

IT│MT │ 19 ■

Montaggio:

NOTA

► Prima di eseguire lavori sull'apparecchio,

accertarsi che il commutatore del senso di rotazione l'accensione involontaria.

♦ Sﬁlare innanzitutto il cappuccio di gomma dal

portapunte (vedi Fig. B).

♦ Ora si possono applicare sull’apparecchio gli

inserti in dotazione in passi da 45°. Inﬁlare l’accessorio sull’apparecchio in modo tale che si innesti in posizione. (vedi Fig. C, esempio accessorio coppia di serraggio

Smontaggio:

♦ Per rimuovere gli inserti dall’apparecchio pre-

mere il tasto di sblocco tirandolo in avanti.

♦ Dopo di ciò riapplicare il cappuccio di gomma

sul portapunte.

si trovi al centro. Ciò impedisce

e sﬁlare l’accessorio

Sostituzione delle punte / degli inserti (vedi Fig. D)

Inserimento:

♦ Inserire una punta nel portapunte

Rimozione:

♦ Sﬁlare la punta dal portapunte

Sostituzione della lama di taglio (vedi Fig. E + F)

NOTA

► Prima di eseguire lavori sull'apparecchio,

accertarsi che il commutatore del senso di rotazione l'accensione involontaria.

♦ Collegare innanzitutto l'accessorio di taglio

al l'apparecchio. In tal modo il mandrino motore

viene bloccato ed è così possibile svitare la vite.

♦ Svitare la vite (I) ed estrarla. ♦ Sﬁlare la lama di taglio (II) tirandola verso il

basso.

si trovi al centro. Ciò impedisce

♦ Inﬁlare una nuova lama di taglio (II) dal basso

con il bordo rettiﬁcato rivolto verso l'esterno. Ruotare la lama di taglio (II) ﬁno a quando non

si innesta in posizione sull'alloggiamento (III).

♦ Stringere la vite (I). ♦ Ora è di nuovo possibile utilizzare l'accessorio.

ATTENZIONE!

► Sulla calotta di protezione dell'accessorio

di taglio si trova una freccia ( ca la direzione di avanzamento consigliata per la lama.

Messa in funzione

Accensione/spegnimento dell'avvitatore ricaricabile

Accensione:

♦ Per mettere in funzione l'apparecchio, premere

l'interruttore ON / OFF

Spegnimento:

♦ Per spegnere l'apparecchio, rilasciare l'interrut-

tore ON/OFF

Commutazione della direzione di rotazione

Rotazione verso destra:

♦ Spostare il commutatore della direzione di

rotazione

♦ Premere l'interruttore ON/OFF

senso di rotazione verso destra si accende.

Ora si possono inserire e avvitare le viti.

Rotazione verso sinistra:

♦ Spostare il commutatore della direzione di

rotazione

♦ Premere l'interruttore ON/OFF

senso di rotazione verso sinistra si accende.

Ora si possono svitare ed estrarre le viti.

Blocco di accensione:

♦ Portare il commutatore della direzione di rota-

zione

On / Oﬀ

verso sinistra.

verso destra.

nella posizione centrale. L'interruttore

è bloccato.

e tenerlo premuto.

). Essa indi-

. Il display del

■ 20 │ IT│MT

PAS 4 C4

NOTA

► Nel caso in cui l‘interruttore ACCENSIONE /

SPEGNIMENTO possibile attivare la lampada LED Per farlo premere l‘interruttore ACCENSIONE / SPEGNIMENTO

sia bloccato è ancora

Consigli e suggerimenti

Le punte sono contrassegnate con dimensioni e forma. In caso di dubbio, controllare prima che la punta entri nella testa della vite senza gioco.

Manutenzione, conservazione e pulizia

AVVERTENZA! PERICOLO DI SCOSSA

ELETTRICA! Prima dei lavori di pulizia,

staccare il caricabatterie dalla presa di corrente.

NOTA

► Prima di eseguire lavori sull'apparecchio,

accertarsi che il commutatore del senso di rotazione l'accensione involontaria.

L'avvitatore ricaricabile non necessita di manutenzione.

■ L'apparecchio dev'essere sempre pulito, asciutto

e privo di olio o grassi lubriﬁcanti.

■ Impedire la penetrazione di liquidi all'interno

degli apparecchi.

■ Per la pulizia dell'alloggiamento utilizzare un

panno. Non utilizzare mai benzina, solventi o detergenti in grado di attaccare la plastica.

AVVERTENZA!

■ Prima della pulizia smontare gli inserti.

Pulirli con un panno asciutto.

■ Conservare l'apparecchio e gli accessori

sempre puliti, protetti dalla polvere e asciutti.

si trovi al centro. Ciò impedisce

Smaltimento

L'imballaggio è composto da materiali

ecocompatibili che possono essere smaltiti tramite gli appositi centri di raccolta e riciclaggio.

Non smaltire gli elettrodomestici

assieme ai normali riﬁuti domestici!

A norma della direttiva europea 2012/19/EU sui riﬁuti da apparecchiature elettriche ed elettroniche e relativo recepimento in legge nazionale, gli elettrodomestici usati devono essere raccolti separatamente e destinati al riciclaggio nel rispetto dell'ambiente.

Per lo smaltimento dell'apparecchio usato, informarsi presso l'amministrazione comunale o municipale.

Non smaltire le batterie assieme ai

normali riﬁuti domestici!

NOTA

► Non è possibile rimuovere la batteria integrata

dall'apparecchio ai ﬁni dello smaltimento.

► La batteria agli ioni di litio integrata può

essere estratta solo da personale esperto. Aﬃnché si possa prelevare la batteria dall'involucro, essa deve essere scarica e le viti dell'involucro devono essere svitate. I collegamenti della batteria devono essere staccati uno dopo l'altro e isolati.

Le batterie difettose o esauste devono essere riciclate in base alla direttiva 2006/66/EC. Riconsegnare il pacco batteria e/o l'apparecchio presso gli appositi centri di raccolta.

Per le possibilità di smaltimento relative agli elettroutensili/al pacco batteria usati, informarsi presso il municipio o l'amministrazione comunale di residenza. La batteria agli ioni di litio integrata può essere estratta solo da personale esperto. Aﬃnché si possa prelevare la batteria dall'involucro, essa deve essere scarica e le viti dell'involucro devono essere svitate. I collegamenti della batteria devono essere staccati uno dopo l'altro e isolati.

PAS 4 C4

IT│MT │ 21 ■

Smaltire l‘imballaggio conformemente alle norme di tutela ambientale. Tenere conto dei codici presenti sui vari materiali di imballaggio ed eventualmente separare i materiali eﬀettuando una raccolta diﬀerenziata. I materiali di imballaggio presentano codici costituiti da abbreviazioni (a) e numeri (b) con il seguente signiﬁcato:

1–7: materie plastiche, 20–22: carta e cartone, 80–98: materiali compositi

Per lo smaltimento del prodotto una volta che ha terminato la sua funzione, informarsi presso l’amministrazione comunale.

Garanzia della Kompernass Handels GmbH

Egregio Cliente, Questo apparecchio ha una garanzia di 3 anni

dalla data di acquisto. Qualora questo prodotto presentasse vizi, Le spettano diritti legali nei confronti del venditore del prodotto. La garanzia qui di seguito descritta non costituisce alcun limite a tali diritti legali.

Condizioni di garanzia

Il periodo di garanzia decorre dalla data di acquisto. Si prega di conservare bene lo scontrino di cassa. Quest’ultimo è necessario come prova d’acquisto.

Qualora entro tre anni a partire dalla data d’acquisto del prodotto si presentasse un difetto del materiale o di fabbricazione, provvederemo a nostra discrezione a riparare o a sostituire gratuitamente il prodotto oppure a rimborsare il prezzo d’acquisto. Questa prestazione di garanzia ha come presupposto che l’apparecchio guasto e la prova d’acquisto (scontrino di cassa) vengano presentati entro il termine di tre anni e che si descriva per iscritto in cosa consiste il difetto e quando si è evidenziato.

Se il vizio rientra nell’ambito della nostra garanzia, il Suo prodotto verrà riparato o sostituito da uno nuovo. Con la riparazione o la sostituzione del prodotto non decorre un nuovo periodo di garanzia.

Periodo di garanzia e diritti legali di rivendicazione di vizi

Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale anche per le parti sostituite e riparate. Danni e vizi eventualmente già presenti al momento dell’acquisto devono venire segnalati immediatamente dopo che l’apparecchio è stato disimballato. Le riparazioni eseguite dopo la scadenza del periodo di garanzia sono a pagamento.

Ambito della garanzia

L’apparecchio è stato prodotto con cura secondo severe direttive qualitative e debitamente collaudato prima della consegna.

La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura o a danni che si veriﬁcano su componenti delicati, come ad es. interruttori, batterie o parti realizzate in vetro.

Questa garanzia decade se il prodotto è stato danneggiato oppure utilizzato o sottoposto a interventi di manutenzione in modo non conforme. Per un utilizzo adeguato del prodotto si devono rigorosamente rispettare tutte le istruzioni esposte nel manuale di istruzioni per l’uso. Si devono assolutamente evitare modalità di utilizzo e azioni che il manuale di istruzioni per l’uso sconsiglia o da cui esso mette in guardia.

Il prodotto è destinato esclusivamente all’uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra ﬁliale di assistenza autorizzata.

■ 22 │ IT│MT

PAS 4 C4

Trattamento dei casi di garanzia

Per garantire una rapida evasione della Sua richiesta, La preghiamo di seguire le seguenti istruzioni:

■ Tenga a portata di mano per qualsiasi richiesta

lo scontrino di cassa e il codice dell’articolo (per es. IAN12345) come prova di acquisto.

■ Il codice dell’articolo è riportato sulla targhetta

identiﬁcativa o su un’incisione presenti sul prodotto, sul frontespizio del manuale di istruzioni (in basso a sinistra) o su un adesivo applicato alla parte posteriore o inferiore del prodotto.

■ Qualora si presentassero malfunzionamenti o

altri tipi di vizi, contatti innanzitutto il reparto assistenza clienti qui di seguito indicato telefonicamente o via e-mail.

■ Una volta che il prodotto è stato registrato

come difettoso, lo può poi spedire a nostro carico, provvedendo ad allegare la prova di acquisto (scontrino di cassa), una descrizione del vizio e l’indicazione della data in cui si è presentato, all’indirizzo del servizio di assistenza clienti che Le è stato comunicato.

Sul sito www.lidl-service.com è possibile scaricare questo e molti altri manuali di istruzioni, ﬁlmati sui prodotti e software d’installazione.

Con questo codice QR si giunge direttamente al sito dell’assistenza clienti Lidl (www.lidl-service.com) e con la digitazione del codice articolo (IAN) 123456 si può aprire il manuale di istruzioni di proprio interesse.

AVVERTENZA

► In caso di utensili Parkside e Florabest si prega

di spedire esclusivamente l'articolo guasto senza accessori (per es. batteria, valigetta, attrezzi di montaggio, ecc.).

Assistenza

AVVERTENZA!

► Far riparare gli apparecchi dal centro di

assistenza o da un elettricista specializzato e solo con pezzi di ricambio originali.

In tal modo si garantisce la sicurezza dell'apparecchio.

► Fare eseguire sempre la sostituzione della

spina o del cavo dal produttore dell'apparecchio o dal relativo centro di assistenza.

In tal modo si garantisce la sicurezza dell'apparecchio.

Assistenza Italia

Tel.: 02 36003201 E-Mail: kompernass@lidl.it

Service Malta

Tel.: 80062230 E-Mail: kompernass@lidl.com.mt

IAN 317136_1904

Importatore

Badi che il seguente indirizzo non è quello del servizio di assistenza clienti. Contatti innanzitutto il servizio di assistenza clienti indicato.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANIA www.kompernass.com

PAS 4 C4

IT│MT │ 23 ■

Traduzione della dichiarazione di conformità originale

La Società KOMPERNASS HANDELS GMBH, responsabile della documentazione: Sig. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANIA, dichiara con la presente che questo prodotto è conforme alle norme, ai documenti normativi e alle direttive CE seguenti:

Direttiva macchine (2006 / 42 / EC)

Direttiva CE bassa tensione (2014 / 35 / EU) (solo caricabatteria)

Compatibilità elettromagnetica (2014 / 30 / EU)

Direttiva RoHS (2011 / 65 / EU)*

* Il produttore è il responsabile esclusivo del rilascio di questa dichiarazione di conformità. L'oggetto

della dichiarazione sopra descritto soddisfa le prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio Europeo dell'8giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Norme armonizzate utilizzate:

Tipo / denominazione dell'apparecchio: Avvitatore ricaricabile PAS 4 C4 Anno di produzione: 07 - 2019 Numero di serie: IAN 317136_1904

Bochum, 14/08/2019

Semi Uguzlu, direttore sistema qualità

Con riserva di modiﬁche tecniche volte al miglioramento del prodotto.

■ 24 │ IT│MT

PAS 4 C4

Índice

Introdução ......................................................26

Utilização correta ........................................................... 26

Indicações sobre marcas .....................................................26

Equipamento ..............................................................26

Conteúdo da embalagem .................................................... 26

Dados técnicos .............................................................26

Instruções gerais de segurança para ferramentas elétricas .............27

1. Segurança no local de trabalho ............................................. 27

2. Segurança elétrica ........................................................28

3. Segurança de pessoas .....................................................28

4. Utilização e conservação da ferramenta elétrica ................................ 29

5. Utilização e manuseamento da ferramenta sem ﬁo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6. Assistência Técnica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Instruções de segurança para aparafusadoras .................................... 30

Instruções de segurança para adaptadores de corte ...............................30

Instruções de segurança para carregadores ...................................... 31

Antes da colocação em funcionamento ..............................31

Carregar o acumulador do aparelho (ver ﬁg. A) ................................... 31

Montar adaptadores ........................................................ 32

Substituir pontas/adaptadores de aparafusamento (ver ﬁg. D) ....................... 32

Substituir o disco de corte (verﬁg.E+F) ......................................... 32

Colocação em funcionamento ......................................33

Ligar/desligar a aparafusadora sem ﬁo ......................................... 33

Comutar o sentido de rotação ................................................. 33

Dicas e truques ............................................................. 33

Manutenção, armazenamento e limpeza ............................33

Eliminação ......................................................33

Garantia da Kompernass Handels GmbH ............................34

Assistência Técnica ...............................................35

Importador .....................................................35

Tradução da Declaração de Conformidade original ....................36

PAS 4 C4

PT │ 25 ■

APARAFUSADORA COM BATERIA PAS 4 C4

Introdução

Parabéns pela compra do seu novo aparelho. Optou por um produto de elevada qualidade. O manual de instruções é parte integrante deste produto. Este contém instruções importantes para a segurança, a utilização e a eliminação. Antes de utilizar o produto, familiarize-se com todas as instruções de operação e segurança. Utilize o produto apenas como descrito e nas áreas de aplicação indicadas. Ao transferir o produto para terceiros, entregue todos os respetivos documentos.

Utilização correta

Este aparelho foi concebido para aparafusar em madeira, material sintético e metal. O adaptador de corte foi concebido exclusivamente para cortar materiais macios, como p. ex. papelão e similares, até uma espessura de 6 mm. Utilize o aparelho apenas como descrito e nas áreas de aplicação indicadas. O aparelho não se destina ao uso comercial. Qualquer outra utilização ou alteração do aparelho é considerada incorreta e acarreta perigo de acidentes graves. O fabricante não se responsabiliza por quaisquer danos causados pela utilização incorreta.

Indicações sobre marcas

USB® é uma marca registada da USB Implementers Forum, Inc.

Todos os outros nomes e produtos podem ser marcas ou marcas registadas dos respetivos proprietários.

Equipamento

Comutador do sentido de rotação/bloqueio de

ativação

Indicador do sentido de rotação, rotação à

direita Indicador de carga do acumulador Indicador do sentido de rotação, rotação à

esquerda Entrada para o carregador Interruptor LIGAR/DESLIGAR

Lâmpadas LED Encabadouro Carregador

Ficha USB do cabo de carregamento

Ficha USB-C do cabo de carregamento Adaptador de controlo do binário

Botão de desbloqueio Adaptador excêntrico Adaptador angular Adaptador de corte Pontas e prolongamento para pontas

Conteúdo da embalagem

1 Aparafusadora com bateria 1 Carregador 1 Bolsa 1 Cabo de carregamento 26 Pontas de 25 mm 2 Pontas de 50 mm 1 Prolongamento para pontas 1 Adaptador de controlo do binário 1 Adaptador excêntrico 1 Adaptador angular 1 Adaptador de corte 1 Manual de instruções

Dados técnicos

Aparafusadora com bateria: PAS 4 C4

Tensão nominal: 4 V (corrente

contínua) Acumulador (integrado): (1 célula) Capacidade do

acumulador: 1500 mAh Velocidade de rotação

nominal: n Binário: máx. 5,0 Nm Encabadouro: 6,35 mm (¼")

200 rpm

■ 26 │ PT

PAS 4 C4

Para carregar a ferramenta sem ﬁo, utilize apenas o seguinte carregador:

PAS 4 C4-1:

ENTRADA/Input:

Tensão nominal: 100-240 V ∼ 50-60 Hz

(corrente alternada)

Tensão nominal: 16 W

SAÍDA/Output:

Tensão nominal: 5,0 V

(corrente

contínua) Corrente nominal: 1700 mA Duração de carga: aprox. 1 hora Classe de proteção: II /

(isolamento duplo)

Informações sobre ruído e vibração:

O valor de medição para o ruído foi determinado de acordo com a norma EN 62841. O nível sonoro ponderado A da ferramenta elétrica é, em geral:

Nível de pressão acústica: L

= 67,8 dB (A)

Nível de potência acústica: LWA = 78,8 dB (A) Incerteza K: K

pA/WA

= 3 dB

Valores de oscilação (soma vetorial de três sentidos) determinados de acordo com a Norma EN 62841:

Parafusos:

Valor da emissão de vibração: a Incerteza: K = 1,5 m/s

= 0,79 m/s

NOTA

► Os valores totais de vibração e os valores de

emissões sonoras indicados foram medidos de acordo com um processo de veriﬁcação normalizado e podem ser utilizados para comparação com outra ferramenta elétrica.

► Os valores totais de vibração e os valores de

emissões sonoras indicados também podem ser utilizados para uma avaliação preliminar da pressão.

AVISO!

► Durante a utilização efetiva da ferramenta

elétrica, as emissões de vibrações e as emissões de ruído podem divergir dos valores indicados, dependendo do tipo de utilização da ferramenta elétrica, especialmente, do tipo de peça a trabalhar.

► Tente manter a pressão tão baixa quanto

possível. Podem ser tomadas medidas para reduzir a pressão exercida pela vibração, como, por exemplo, o uso de luvas ao utilizar a ferramenta e a limitação do tempo de tra

balho. Ao mesmo tempo, todas as partes do ciclo de funcionamento têm de ser tidas em conta (por exemplo, os períodos em que a ferramenta elétrica está desligada e aqueles em que está ligada, mas funciona sem pressão).

Instruções gerais de segurança para ferramentas elétricas

AVISO!

► Leia todas as instruções de segurança,

outras instruções, ﬁguras e os dados técnicos que estão incluídos nesta ferramenta elétrica. O não cumprimento das seguintes

instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para futuras consultas.

O conceito “Ferramenta elétrica”, utilizado nas instruções de segurança, refere-se a ferramentas elétricas operadas por rede elétrica (com cabo de alimentação) e a ferramentas elétricas operadas por acumulador (sem cabo de alimentação).

1. Segurança no local de trabalho

a) Mantenha o seu local de trabalho limpo e

bem iluminado. Desarrumação e áreas de

trabalho pouco iluminadas podem causar acidentes.

PAS 4 C4

PT │ 27 ■

b) Não trabalhe com a ferramenta elétrica em

atmosferas potencialmente explosivas, onde se encontram líquidos, gases ou poeiras inﬂamáveis. As ferramentas elétricas originam

faíscas que podem inﬂamar poeiras e vapores.

c) Durante a utilização da ferramenta elétrica,

mantenha crianças e outras pessoas afastadas. Em caso de distração pode perder o

controlo da ferramenta elétrica.

2. Segurança elétrica

a) A ﬁcha de ligação da ferramenta elétrica

tem de ser adequada à tomada. A ﬁcha não pode, de forma alguma, ser alterada. Não utilize quaisquer ﬁchas de adaptadores em conjunto com ferramentas elétricas com proteção de ligação à terra. Fichas inaltera-

das e tomadas adequadas reduzem o risco de choque elétrico.

b) Evite o contacto físico com superfícies ligadas

à terra, como tubos, aquecimentos, fogões e frigoríﬁcos. Existe um risco elevado de choque

elétrico, caso o seu corpo esteja ligado à terra.

c) Mantenha as ferramentas elétricas afastadas

de chuva ou humidade. A inﬁltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.

d) Não utilize o cabo de ligação para um ﬁm

diferente do previsto, p. ex. para transportar, pendurar a ferramenta elétrica ou puxar a ﬁcha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas aﬁadas ou peças do aparelho móveis. Cabos de ligação

daniﬁcados ou enrolados aumentam o risco de choque elétrico.

e) Se trabalhar com uma ferramenta elétrica ao

ar livre, utilize apenas extensões que também sejam adequadas para o exterior. A utiliza-

ção de uma extensão adequada para o exterior diminui o risco de choque elétrico.

f) Se não for possível evitar a utilização da

ferramenta elétrica num ambiente húmido, utilize um disjuntor diferencial residual.

A utilização de um disjuntor diferencial residual reduz o risco de choque elétrico.

3. Segurança de pessoas

a) Esteja atento, observe o que está a fazer e

utilize a ferramenta elétrica de forma sensata. Não utilize uma ferramenta elétrica se estiver cansado, com sono ou sob a inﬂuência de drogas, álcool ou medicamentos. Um momento

de distração durante a utilização da ferramenta elétrica pode causar ferimentos graves.

se o equipamento de proteção individual e

b) U

sempre óculos de proteção. O uso do equipa-

mento de proteção individual, como máscara de proteção antipoeiras, calçado de segurança antiderrapante, capacete de proteção ou protetores auriculares, de acordo com o tipo e a aplicação da ferramenta elétrica, reduz o risco de ferimentos.

c) Evite uma colocação em funcionamento invo-

luntária. Certiﬁque-se de que a ferramenta elétrica se encontra desligada antes de a ligar à fonte de alimentação e/ou ao acumulador, elevar ou transportar. Se, durante o

transporte da ferramenta elétrica, tiver o dedo no interruptor ou ligar a ferramenta elétrica a uma fonte de alimentação quando esta já se encontra ligada, podem ocorrer acidentes.

d) Retire as ferramentas de ajuste ou chaves de

parafusos antes de ligar a ferramenta elétrica. Uma ferramenta ou uma chave numa parte rotativa da ferramenta elétrica pode causar ferimentos.

e) Evite uma postura corporal incorreta. Assegure

uma posição estável e mantenha sempre o equilíbrio. Desta forma, consegue controlar

melhor a ferramenta elétrica em situações inesperadas.

f) Use vestuário adequado. Não use roupas lar-

gas ou joias. Mantenha o cabelo e o vestuário afastados das peças móveis. Vestuário solto,

joias ou cabelos compridos podem ﬁcar presos nas peças móveis.

g) Se existir a possibilidade de montar aparelhos

de aspiração ou recolha de pó, estes têm de ser ligados e utilizados corretamente.

A utilização de um aparelho de aspiração de pó pode reduzir eventuais perigos devido a pó.

■ 28 │ PT

PAS 4 C4

h) Não conﬁe numa falsa sensação de segu-

rança e não ignore as regras de segurança para ferramentas elétricas, mesmo que esteja familiarizado com a ferramenta elétrica após uma utilização frequente. O manuseamento

descuidado pode causar ferimentos graves numa fração de segundo.

4. Utilização e conservação da ferramenta elétrica

a) Não sobrecarregue a ferramenta elétrica.

Utilize a ferramenta elétrica apropriada para o seu trabalho. Com a ferramenta elétrica

adequada, trabalhará melhor e de forma mais segura na respetiva área de trabalho.

b) Não utilize qualquer ferramenta elétrica,

cujo interruptor esteja avariado. Uma ferramenta elétrica que não se consegue ligar nem desligar constitui perigo e tem de ser reparada.

c) Retire a ﬁcha da tomada e/ou o acumulador

amovível antes de realizar ajustes no aparelho, substituir peças da ferramenta de aplicação ou se não estiver a utilizar a ferramenta elétrica. Esta medida de segurança evita o

arranque involuntário da ferramenta elétrica.

d) Guarde as ferramentas elétricas que não

estão a ser utilizadas fora do alcance das crianças. Não autorize a utilização da ferramenta elétrica por pessoas que não estejam familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas

elétricas são perigosas, caso sejam utilizadas por pessoas inexperientes.

e) Faça uma manutenção cuidadosa das ferra-

mentas elétricas e da ferramenta de aplicação. Veriﬁque se as peças móveis funcionam corretamente e não estão encravadas, e se existem peças partidas ou daniﬁcadas a ponto de interferir no bom funcionamento da ferramenta elétrica. Antes de utilizar a ferramenta elétrica, as peças daniﬁcadas devem ser reparadas. Muitos acidentes ocorrem devi-

do à má manutenção das ferramentas elétricas.

f) Mantenha as ferramentas de corte aﬁadas e

limpas. Ferramentas de corte bem conservadas e aﬁadas encravam muito menos e são mais fáceis de conduzir.

g) Utilize a ferramenta elétrica, os acessórios,

as ferramentas de aplicação, etc., de acordo com estas instruções. Tenha em consideração as condições de trabalho e a atividade a exercer. A utilização de ferramentas elétricas

para utilizações diferentes das previstas pode originar situações perigosas.

h) Mantenha os punhos e as superfícies de pegar

secos, limpos e livres de óleo e gordura.

Punhos e superfícies de pegar escorregadios não permitem uma operação e um controlo seguros da ferramenta elétrica em situações imprevistas.

5. Utilização e manuseamento da ferramenta sem ﬁo

a) Carregue os acumuladores apenas com car-

regadores recomendados pelo fabricante. Se

um carregador adequado a um tipo especíﬁco de acumuladores for utilizado com outros acumuladores, existe perigo de incêndio.

b) Utilize apenas os acumuladores previstos

para a ferramenta elétrica em questão.

A utilização de outros acumuladores pode causar ferimentos e perigo de incêndio.

c) Mantenha o acumulador que não está a ser

utilizado afastado de clipes, moedas, chaves, pregos, parafusos ou outros objetos de metal pequenos que possam causar um curto-circuito nos contactos. Um curto-circuito entre os con-

tactos do acumulador pode levar à ocorrência de queimaduras ou incêndio.

d) Se o acumulador for utilizado de forma

incorreta, é possível que verta líquido. Evite o contacto com este líquido. Em caso de contacto acidental, lave abundantemente com água. Se o líquido entrar em contacto com os olhos, procure adicionalmente assistência médica. O líquido vertido do acumulador pode

provocar irritações ou queimaduras na pele.

e) não utilize um acumulador daniﬁcado ou

alterado. Acumuladores daniﬁcados ou alterados podem ter um comportamento imprevisível e causar incêndio, explosão ou perigo de ferimentos.

PAS 4 C4

PT │ 29 ■

f) Não exponha um acumulador ao fogo ou a

temperaturas demasiado elevadas. Fogo ou temperaturas superiores a 130 °C (265 °F) podem causar uma explosão.

g) Cumpra todas as instruções relativas à carga

e nunca carregue o acumulador ou a ferramenta sem ﬁo fora dos limites de temperatura indicados no manual de instruções. Carga

incorreta ou fora dos limites de temperatura autorizados pode destruir o acumulador e aumentar o perigo de incêndio.

CUIDADO! PERIGO DE EXPLOSÃO!

Nunca carregue pilhas não recarregáveis.

Proteja o acumulador contra calor,

bem como, p. ex., contra incidência solar prolongada, fogo, água e humidade. Perigo de explosão.

6. Assistência Técnica

a) Solicite a reparação da sua ferramenta elé-

trica apenas a técnicos especializados e com peças sobresselentes de origem. Desta forma,

é garantida a segurança da ferramenta elétrica.

b) Nunca proceda à manutenção de acumu-

ladores daniﬁcados. Qualquer trabalho de manutenção em acumuladores deverá ser realizado apenas pelo fabricante ou por um serviço de assistência autorizado.

Instruções de segurança para aparafusadoras

AVISO!

■ Segure no aparelho apenas pelas super-

fícies isoladas do punho quando realizar trabalhos em que o parafuso possa atingir cabos elétricos escondidos. O contacto do

parafuso com um cabo condutor de tensão também pode colocar peças metálicas do aparelho sob tensão, causando assim um choque elétrico.

Instruções de segurança para adaptadores de corte

PERIGO!

■ As suas mãos não devem entrar em contacto

com a área de corte nem com o disco de corte.

■ Antes de realizar trabalhos no aparelho,

certiﬁque-se de que o interruptor do sentido de rotação se encontra no centro. Isto evita a ligação involuntária.

■ Realize trabalhos de corte apenas se a co-

bertura de proteção funcionar devidamente. Coberturas de proteção avariadas não o protegem do contacto involuntário com o disco de corte.

■ Antes de qualquer utilização, veriﬁque se

a cobertura de proteção se encontra em perfeito estado de funcionamento e o disco de corte está devidamente apertado.

■ Utilize sempre discos de corte com o

tamanho correto e um orifício de montagem adequado.

■ 30 │ PT

PAS 4 C4

Instruções de segurança para carregadores

■ Este aparelho pode ser utilizado

por crianças com idades superiores a 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, caso sejam vigiadas ou instruídas sobre a utilização segura do aparelho e compreendam os perigos daí resultantes. As crianças não podem brincar com o aparelho. A limpeza e a manutenção pelo utilizador não podem ser realizadas por crianças não vigiadas.

O carregador destina-se

apenas ao funcionamento em espaços interiores.

■ Se houver necessidade de substi-

tuição do cabo de ligação, deverá ser realizada pelo fabricante ou pelo seu representante, a ﬁm de evitar riscos para a segurança.

AVISO! Para carregar a bateria deste aparelho, utilize apenas o carregador

fornecido.

Antes da colocação em funcionamento

Carregar o acumulador do aparelho (ver ﬁg. A)

NOTA

► O acumulador é fornecido parcialmente

carregado. Carregue o acumulador antes da colocação em funcionamento, de preferência durante, no mínimo, 1 hora. Deste modo, garante a potência total do acumulador. Pode carregar o acumulador de iões de lítio, em qualquer altura, sem reduzir a vida útil do mesmo. Uma interrupção do processo de carga não daniﬁca o acumulador.

► O carregador

apenas para carregar este aparelho.

► Se o indicador de carga do acumulador

acender a vermelho durante o funcionamento, o acumulador tem uma capacidade inferior a 30 % e deve ser recarregado.

► Nunca carregue o aparelho, se a temperatura

ambiente for inferior a 10 °C ou superior a 40 °C. Se for necessário guardar um acumulador de iões de lítio durante um longo período de tempo, o estado de carga tem de ser controlado regularmente. O estado de carga ideal situa-se entre 50 % e 80 %. O clima de armazenamento deve ser fresco e seco, e a temperatura ambiente deve situar-se entre 0 °C e 50 °C.

Iniciar o processo de carregamento:

♦ Ligue a ﬁcha USB-C do cabo de carregamento

à entrada de carregamento .

♦ Ligue a ﬁcha USB do cabo de carregamento

ao carregador .

♦ Ligue o carregador

com 100 - 240 V ∼ 50-60 Hz.

O acumulador está carregado, quando o indicador de carga do acumulador vermelho para verde.

fornecido é adequado

a uma fonte de corrente

mudar de

PAS 4 C4

PT │ 31 ■

Terminar o processo de carregamento:

♦ Desligue o carregador

♦ Desligue a ﬁcha USB-C do cabo de carrega-

mento

da entrada para o carregador

da fonte de corrente.

Montar adaptadores

Desmontagem:

♦ Para soltar os acessórios novamente do apare-

lho, prima o botão de desbloqueio acessório para a frente.

♦ Em seguida, coloque novamente a capa de

borracha no encabadouro.

e puxe o

Utilização prevista:

- Com o adaptador de controlo do binário pode ajustar a força de rotação. Com o adaptador de controlo do binário , o aparafusamento termina automaticamente assim que o parafuso estiver devidamente apertado. Para este ﬁm, ajuste o binário num dos 10 níveis.

NOTA

♦ O nível de binário selecionado é indicado

através da marcação de seta ► dianteira.

♦ Selecione um nível reduzido para parafusos

pequenos ou materiais macios.

♦ Selecione um nível elevado para parafusos

grandes, materiais duros ou ao desaparafusar parafusos.

- O adaptador excêntrico fusar mesmo em espaços perto da parede.

- O adaptador angular trabalhos de aparafusamento perpendiculares.

- O adaptador de corte materiais macios, como p. ex. papelão, tapetes, tecidos, etc., até uma espessura de 6 mm.

Montagem:

NOTA

► Antes de realizar trabalhos no aparelho,

certiﬁque-se de que o comutador do sentido de rotação Isto evita a ligação involuntária.

♦ Primeiro remova a capa de borracha do enca-

badouro (ver ﬁg. B).

♦ Em seguida pode colocar os acessórios forne-

cidos em passos de 45° no aparelho. Coloque o acessório sobre o aparelho de forma que o acessório encaixe. (ver ﬁg. C, exemplo acessório de binário

se encontra no centro.

possibilita-lhe apara-

possibilita-lhe realizar

possibilita-lhe cortar

Substituir pontas/adaptadores de aparafusamento (ver ﬁg. D)

Colocação:

♦ Insira uma ponta no encabadouro

Remover:

♦ Retire a ponta do encabadouro

Substituir o disco de corte (verﬁg.E+F)

NOTA

► Antes de realizar trabalhos no aparelho,

certiﬁque-se de que o comutador do sentido de rotação evita a ligação involuntária.

♦ Primeiro, ligue o adaptador de corte

aparelho. Deste modo, o veio do motor é

bloqueado e o parafuso pode ser solto.

♦ Desaperte o parafuso (I). ♦ Retire o disco de corte (II), puxando-o para

baixo.

♦ Introduza um novo disco de corte (II), de baixo

para cima, com a aresta lixada para fora.

Rode o disco de corte (II) até encaixar no alo-

jamento (III).

♦ Aperte bem o parafuso (I). ♦ O adaptador pode então ser novamente utili-

zado.

ATENÇÃO!

► Na cobertura de proteção do adaptador

de corte encontra-se uma seta ( indica-lhe o sentido de rotação recomendado para o disco de corte.

se encontra no centro. Isto

). Esta

■ 32 │ PT

PAS 4 C4

Colocação em funcionamento

Ligar/desligar a aparafusadora sem ﬁo

Ligar:

♦ Para a colocação em funcionamento do apare-

lho, pressione o interruptor LIGAR/DESLIGAR e mantenha-o pressionado.

Desligar:

♦ Para desligar o aparelho, solte o interruptor

LIGAR/DESLIGAR

Comutar o sentido de rotação

Rotação à direita:

♦ Empurre o comutador do sentido de rotação

para a esquerda.

♦ Prima o interruptor LIGAR/DESLIGAR

O indicador do sentido de rotação, rotação à direita acende-se. Pode agora enroscar os parafusos.

Rotação à esquerda:

♦ Empurre o comutador do sentido de rotação

para a direita.

♦ Prima o interruptor LIGAR/DESLIGAR

O indicador do sentido de rotação, rotação à esquerda acende-se. Pode agora desenroscar os parafusos.

Bloqueio de ativação:

♦ Empurre o comutador do sentido de rotação

para a posição central. O interruptor LIGAR/ DESLIGAR está bloqueado.

NOTA

► Mesmo que o interruptor de Ligar / Desligar

esteja bloqueado, continua a ser possível ativar as lâmpadas LED . Para isso prima o interruptor LIGAR / DESLIGAR .

Dicas e truques

As pontas de aparafusar estão identiﬁcadas com as respetivas medidas e forma. Se não tiver a certeza, experimente sempre primeiro se a ponta assenta sem folga na cabeça do parafuso.

Manutenção, armazenamento e limpeza

AVISO! PERIGO DE CHOQUE ELÉTRI-

CO! Retire o carregador da tomada

antes de realizar trabalhos de limpeza.

NOTA

► Antes de realizar trabalhos no aparelho,

certiﬁque-se de que o comutador do sentido de rotação evita a ligação involuntária.

A aparafusadora sem ﬁo não necessita de manutenção.

■ O aparelho deve estar sempre limpo, seco e

livre de óleos ou lubriﬁcantes.

■ Não podem entrar quaisquer líquidos no inte-

rior dos aparelhos.

■ Utilize um pano para limpar o corpo do apare-

lho. Nunca utilize benzina, solventes ou detergentes agressivos para o plástico.

AVISO!

■ Desmonte os adaptadores antes da limpeza.

Limpe-os com um pano seco.

■ Guarde o aparelho e os acessórios sempre

limpos, sem pó e secos.

se encontra no centro. Isto

Eliminação

A embalagem é composta por materiais

recicláveis que pode depositar nos eco-

Não coloque ferramentas elétricas

Em conformidade com a Diretiva Europeia 2012/19/EU relativa a aparelhos elétricos e eletrónicos usados e transposição para a legislação nacional, as ferramentas elétricas usadas têm de ser recolhidas em separado e encaminhadas para reciclagem de acordo com as normas ambientais.

Relativamente às possibilidades de eliminação do aparelho em ﬁm de vida, informe-se na junta de freguesia ou câmara municipal da sua área de residência.

pontos locais.

no lixo doméstico!

PAS 4 C4

PT │ 33 ■

Não coloque acumuladores no lixo

doméstico!

NOTA

►

O acumulador integrado deste aparelho não pode ser removido para efeitos de eliminação do mesmo.

► O acumulador de iões de lítio só pode ser

removido por técnicos especializados. Para retirar o acumulador do aparelho, este tem de estar descarregado e os parafusos no corpo do aparelho desapertados. As ligações no acumulador têm de ser cortadas e isoladas individual e sucessivamente.

Acumuladores com defeito ou usados têm de ser reciclados em conformidade com a Diretiva 2006/66/EC. Devolva o bloco acumulador e/ou o aparelho nos pontos de recolha disponibilizados.

Relativamente às possibilidades de eliminação de ferramentas elétricas/do bloco acumulador em ﬁm de vida, informe-se junto da junta de freguesia ou câmara municipal da sua área de residência. O acumulador de iões de lítio só pode ser removido por técnicos especializados. Para retirar o acumulador do aparelho, este tem de estar descarregado e os parafusos no corpo do aparelho desapertados. As ligações no acumulador têm de ser cortadas e isoladas individual e sucessivamente.

Elimine a embalagem de modo ecológico. Tenha em atenção a marcação nos diversos materiais de embalagem e separe-os convenientemente. Os materiais de embalagem estão identiﬁcados com abreviaturas (a) e algarismos (b), com os seguintes signiﬁcados:

1–7: plásticos, 20–22: papel e cartão, 80–98: compostos

Relativamente às possibilidades de eliminação do produto em ﬁm de vida, informe-se na junta de freguesia ou câmara municipal da sua área de residência.

Garantia da Kompernass Handels GmbH

Estimada Cliente, Estimado Cliente, Este aparelho tem uma garantia de 3 anos a contar

da data de compra. No caso deste produto ter defeitos, tem direitos legais contra o vendedor do produto. Estes direitos legais não são limitados pela nossa garantia que passamos a transcrever.

Condições de garantia

O prazo de garantia tem início na data da compra. Por favor, guarde bem o talão de compra. Este é necessário como comprovativo da compra.

Se, no prazo de três anos a contar da data de compra deste produto, ocorrer um defeito de material ou de fabrico, o produto será reparado ou substituído por nós, ao nosso critério, gratuitamente, ou o preço de compra será reembolsado. Esta garantia parte do princípio que o aparelho avariado e o comprovativo da compra (talão de compra) são apresentados no prazo de três anos, junto com uma descrição breve, por escrito, da falha e das circunstâncias em que a mesma ocorreu.

Se o defeito estiver coberto pela nossa garantia, receberá o produto reparado ou um novo produto.

Prazo de garantia e direitos legais

O período de garantia não é prolongado pelo acionamento da mesma. Isto também se aplica a peças substituídas e reparadas. Danos e defeitos que possam eventualmente já existir no momento da compra devem ser imediatamente comunicados, após retirar o aparelho da embalagem. Expirado o período da garantia, quaisquer reparações necessárias estão sujeitas a pagamento.

Âmbito da garantia

O aparelho foi fabricado segundo diretivas de qualidade rigorosas, com o maior cuidado, e testado escrupulosamente antes da sua distribuição.

A garantia abrange apenas defeitos de material ou de fabrico. Esta garantia não abrange peças do produto sujeitas ao desgaste normal e que podem, por isso, ser consideradas peças de desgaste, ou danos em peças frágeis, p. ex., interruptores, acumuladores ou peças de vidro.

■ 34 │ PT

PAS 4 C4

Esta garantia perde a validade, se o produto for daniﬁcado, utilizado incorretamente ou se a manutenção tenha sido realizada indevidamente. Para garantir uma utilização correta do produto, é necessário cumprir todas as instruções contidas no manual de instruções. Ações ou ﬁns de utilização que são desaconselhados, ou para os quais é alertado no manual de instruções, têm de ser impreterivelmente evitados.

O produto foi concebido apenas para uso privado e não para uso comercial. A garantia extingue-se em caso de utilização incorreta, uso de força e intervenções que não tenham sido efetuadas pela nossa Filial de Assistência Técnica autorizada.

Procedimento em caso de acionamento da garantia

Para garantir um processamento rápido do seu pedido, siga, por favor, as seguintes instruções:

■ Para todos os pedidos de esclarecimento, tenha

à mão o talão de compra e o número do artigo (p. ex. IAN 12345) como comprovativo da compra.

■ O número do artigo consta da capa do manual

de instruções (em baixo à esquerda), da placa de características, de uma impressão no produto ou do autocolante na traseira ou lado inferior do produto.

■ Caso ocorram falhas de funcionamento ou

outros defeitos, contacte primeiro o Serviço de Assistência Técnico, indicado em seguida, telefonicamente ou por e-mail.

■ De seguida, pode enviar gratuitamente o

produto registado como defeituoso, incluindo o comprovativo da compra (talão de compra) e indique o defeito e quando este ocorreu, para a morada do Serviço de Assistência Técnica que lhe foi indicada.

Em www.lidl-service.com poderá descarregar este manual de instruções e muitos outros manuais, bem como vídeos sobre produtos e software de instalação.

Com o código QR acede diretamente à página da Assistência Técnica Lidl (www.lidl-service.com) e poderá abrir o seu manual de instruções, introduzindo o número de artigo (IAN) 123456.

NOTA

No caso de ferramentas Parkside e Florabest,

►

envie exclusivamente o artigo avariado sem acessórios (p. ex. acumulador, mala de armazenamento, ferramentas de montagem, etc.).

Assistência Técnica

AVISO!

► Solicite a reparação dos seus aparelhos ao

Serviço de Assistência Técnica ou a um eletricista devidamente qualiﬁcado e apenas com peças sobresselentes originais. Desta

forma, é garantida a segurança do aparelho.

► A substituição da ﬁcha ou do cabo de ali-

mentação deve ser sempre efetuada pelo fabricante do aparelho ou pelo seu serviço de apoio ao cliente. Desta forma, é garanti-

da a segurança do aparelho.

Assistência Portugal

Tel.: 70778 0005 (0,12 EUR/Min.) E-Mail: kompernass@lidl.pt

IAN 317136_1904

Importador

Por favor, observe que a seguinte morada não é a morada do Serviço de Assistência Técnica. Primeiro entre em contacto com o Serviço de Assistência Técnica.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM ALEMANHA www.kompernass.com

PAS 4 C4

PT │ 35 ■

Tradução da Declaração de Conformidade original

Nós, KOMPERNASS HANDELS GMBH, responsável pela documentação: Sr. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALEMANHA, declaramos que este produto cumpre os seguintes documentos normativos, normas e diretivas comunitárias:

Diretiva Máquinas (2006 / 42 / EC)

Diretiva Baixa Tensão CE (2014/35/EU) (apenas carregador)

Compatibilidade Eletromagnética (2014 / 30 / EU)

Diretiva RSP (Restrição de Substâncias Perigosas) (2011 / 65 / EU)*

* O fabricante é o único responsável pela emissão desta declaração de conformidade. O objeto da

declaração acima descrito cumpre os regulamentos da Diretiva 2011/65/EU do Parlamento Europeu e do Conselho de 8 de junho de 2011 relativamente à limitação da utilização de determinadas substâncias perigosas em aparelhos elétricos e eletrónicos.

Normas harmonizadas aplicadas:

Tipo/designação do aparelho: Aparafusadora com bateria PAS 4 C4 Ano de fabrico: 07 - 2019 Número de série: IAN 317136_1904

Bochum, 14.08.2019

Semi Uguzlu - diretor de qualidade -

Reservado o direito a alterações técnicas no âmbito do desenvolvimento.

■ 36 │ PT

PAS 4 C4

Contents

Introduction .....................................................38

Intended use ............................................................... 38

Notes on trademarks ........................................................ 38

Features .................................................................. 38

Package contents ...........................................................38

Technical data ............................................................. 38

General power tool safety warnings ................................39

1. Work area safety ......................................................... 39

2. Electrical safety .......................................................... 39

3. Personal safety ........................................................... 40

4. Power tool use and care ................................................... 40

5. Battery tool use and care ...................................................41

6. Service .................................................................41

Safety guidelines for screw drivers ..............................................42

Safety guidelines for the cutting attachment ....................................... 42

Safety guidelines for battery chargers ...........................................42

Before use ......................................................43

Charging the appliance battery (seeﬁg.A) ....................................... 43

Assemble the attachments .................................................... 43

Changing bits/screw driver bits (seeﬁg.D) ....................................... 44

Replacing the cutting blade (seeﬁgs.E + F) ...................................... 44

Operation ......................................................44

Switching the cordless screwdriver on/oﬀ ........................................44

Changing the direction of rotation ..............................................44

Tips and tricks .............................................................. 44

Maintenance, storage and cleaning .................................45

Disposal ........................................................45

Kompernass Handels GmbH warranty ..............................46

Service .........................................................47

Importer .......................................................47

Translation of the original Conformity Declaration .....................48

PAS 4 C4

GB│MT │ 37 ■

LI-ION CORDLESS SCREWDRIVER PAS 4 C4

Introduction

Congratulations on the purchase of your new appliance. You have chosen a high-quality product. The operating instructions are part of this product. They contain important information about safety, usage and disposal. Before using the product, please familiarise yourself with all operating and safety instructions. Use the product only as described and for the range of applications speciﬁed. Please also pass these operating instructions on to any future owner.

Intended use

This appliance is designed for screwing into wood, plastic and metal. The cutting attachment is designed exclusively for cutting soft materials, such as card and similar materials up to a thickness of 6 mm. Use this product only as described and for the areas of applications speciﬁed. The appliance is not intended for commercial use. Any other usage or modiﬁcation of the appliance is deemed to be improper and carries a signiﬁcant risk of accidents. The manufacturer accepts no responsibility for damage(s) attributable to misuse.

Notes on trademarks

USB® is a registered trademark of USB Implementers Forum, Inc.

All other names and products may be trademarks or registered trademarks of their respective owner.

Features

Rotation direction switch/safety lock-out Motor direction indicator for clockwise rotation Battery charge level indicator Motor direction indicator for anticlockwise

rotation

Charging socket (appliance) ON/OFF switch LED lamps Tool holder Charger

USB plug of the charging cable

USB-C plug on charging cable

Torque attachment Lock button Eccentric attachment Angle attachment Cutting attachment Bits and bit extension

Package contents

1 Li-Ion Cordless Screwdriver 1 charger 1 carrying tool bag 1 charging cable 26 bits x 25 mm 2 bits x 50 mm 1 bit extension 1 torque attachment 1 eccentric attachment 1 angle attachment 1 cutting attachment 1 set of operating instructions

Technical data

Li-Ion Cordless Screwdriver: PAS 4 C4

Nominal voltage: 4 V (DC) Battery (integrated): Battery capacity: 1500 mAh Rated idle speed: n Torque: max. 5.0 Nm Tool holder: 6.35 mm (¼")

Use only the following charger to charge the cordless tool:

PAS 4 C4-1:

INPUT:

Rated voltage: 100–240V ∼ 50-60Hz

(AC)

Rated current: 16 W

(1 cell)

200 rpm

■ 38 │ GB│MT

PAS 4 C4

OUTPUT:

Rated voltage: 5.0 V

(DC) Rated current: 1700 mA Charging time: approx. 1 hr Protection class: II /

(double insulation)

Noise and vibration data:

The measured values have been determined in accordance with EN62841. The A-rated noise level of the tool is typically:

Sound pressure level: L

= 67.8dB (A)

Sound power level: LWA = 78.8 dB (A) Uncertainty K: K

pA/WA

= 3 dB

Vibration values (vector total of three directions) determined in accordance with EN 62841:

Screws:

Vibration emission value: a Uncertainty: K = 1.5 m/s

= 0.79 m/s

NOTE

► The vibration emission values and the noise

emission values given in these instructions have been measured in accordance with a standardised test procedure and can be used for comparison of the power tool with another tool.

► The speciﬁed total vibration values and the

noise emission values can also be used to make a provisional load estimate.

WARNING!

► Depending on the manner in which the power

tool is being used, and in particular the kind of workpiece that is being worked, the vibration and noise emission values can deviate from the values given in these instructions during actual use of the power tool.

► Try to keep the load as low as possible.

Measures to reduce the vibration load are, e.g. wearing gloves and limiting the working time. Wherein all states of operation must be included (e.g. times when the power tool is switched oﬀ and times where the power tool is switched on but running without load).

General power tool safety warnings

WARNING!

► Read all safety warnings, instructions, illust-

rations and speciﬁcations provided with this power tool. Failure to follow all instructions

listed below may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

The term „power tool“ in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1. Work area safety

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂammable liquids, gases or dust. Power tools cre-

ate sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause you to lose control.

2. Electrical safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or ground-

ed surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

PAS 4 C4

GB│MT │ 39 ■

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

3. Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂuence of drugs, alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

as a dust mask, non-slip safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools

with your ﬁnger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related hazards.

Protective equipment such

h) Do not let familiarity gained from frequent

use of tools allow you to become complacent and ignore tool safety principles. A careless

action can cause severe injury within a fraction of a second.

4. Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and oﬀ. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures

reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools and accessories. Check

for misalignment or binding of moving parts, breakage of parts and any other condition that may aﬀect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power

tool for operations diﬀerent from those intended could result in a hazardous situation.

■ 40 │ GB│MT

PAS 4 C4

h) Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5. Battery tool use and care

a) Recharge only with the charger speciﬁed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of ﬁre when used with another battery pack.

b) Use power tools only with speciﬁcally desig-

nated battery packs. Use of any other battery packs may create a risk of injury and ﬁre.

c) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery

terminals together may cause burns or a ﬁre.

d) Under abusive conditions, liquid may be ejec-

ted from the battery; avoid contact. If contact accidentally occurs, ﬂush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause

irritation or burns.

e) Do not use a battery pack or tool that is

damaged or modiﬁed. Damaged or modiﬁed batteries may exhibit unpredictable behaviour resulting in ﬁre, explosion or risk of injury.

f) Do not expose a battery pack or tool to ﬁre

or excessive temperature. Exposure to ﬁre or temperature above 130 °C (265°F) may cause explosion.

g) Follow all charging instructions and do not

charge the battery pack or tool outside the temperature range speciﬁed in the instructions. Charging improperly or at temperatures

outside the speciﬁed range may damage the battery and increase the risk of ﬁre.

CAUTION! RISK OF EXPLOSION!

Never charge non-rechargeable batteries!

Protect the rechargeable battery from

heat, for example from continuous exposure to sunlight, ﬁre, water and moisture. There is a risk of explosion.

6. Service

a) Have your power tool serviced by a qualiﬁed

repair person using only identical replacement parts. This will ensure that the safety of

the power tool is maintained.

b) Never service damaged battery packs. Service

of battery packs should only be performed by the manufacturer or authorized service providers.

PAS 4 C4

GB│MT │ 41 ■

Safety guidelines for screw drivers

Safety guidelines for battery chargers

WARNING!

■ Hold power tool by insulated gripping

surfaces, when performing an operation where the fastener may contact hidden wiring or its own cord. If a screw comes into

contact with a live wire, this may make exposed metal parts of the power tool live and could give the operator an electric shock.

Safety guidelines for the cutting attachment

DANGER!

■ Keep your hands clear of the cutting area

and the cutting blade.

■ Before carrying out any work on the appli-

ance, ensure that the rotation direction switch is in the middle. This prevents unintentional switching on.

■ Do not cut unless the blade guard is fully

functional. Defective blade guards will not protect you against unintentional contact with the cutting blade.

■ Before each use, check whether the blade

guard is perfect condition and that the cutting blade is ﬁrmly ﬁtted.

■ Always use cutting blades of the correct size

and with an appropriate central ﬁxing bore.

■ This appliance may be used by

children aged 8 years and above and by persons with limited physical, sensory or mental capabilities or lack of experience and knowledge, provided that they are under supervision or have been told how to use the appliance safely and are aware of the potential risks. Do not allow children to use the appliance as a plaything. Cleaning and user maintenance tasks may not be carried out by children unless they are supervised.

The charger is suitable for

indoor use only.

■ If the connecting cable needs to

be replaced, this must be carried out by the manufacturer or an oﬃcial representative in order to avoid safety hazards.

■ 42 │ GB│MT

WARNING! To charge the battery in this appliance , only use the supplied charger .

PAS 4 C4

Before use

Assemble the attachments

Charging the appliance battery (seeﬁg.A)

NOTE

The battery is supplied partially charged.

►

Before ﬁrst use, charge the battery in the charger for at least 1 hours. This guarantees full battery power. Li-ion batteries can be charged at any time without adversely aﬀecting their service life. Interruption of the charging process will not damage the battery.

► The supplied charger

charging this appliance.

► If the battery charge level indicator

up red during use, the battery is at less than 30% of its capacity and needs to be charged.

► Never charge the cordless appliance when

the ambient temperature is below 10°C or above 40°C. If a lithium-ion battery is to be stored for an extended period, the charge level should be checked regularly. The optimum charge level is between 50% and 80%. The storage climate should be cool and dry and the ambient temperature should be between 0°C and 50°C.

Start charging:

♦ Connect the USB-C plug on the charging cable

to the charging socket .

♦ Connect the USB plug of the charging cable

to the charger .

♦ Connect the charger

50-60 Hz power source.

The battery is fully charged when the battery level display

Stopping charging:

♦ Disconnect the charger

changes from red to green.

power supply.

♦ Disconnect the USB-C plug on the charging

cable

from the charging socket

is only suitable for

lights

to a 100–240 V ∼

from the mains

Usage:

- You can set the torque using the torque attach. With the torque attachment screwing

ment stops as soon as the screw is tight. Set the required torque from one of the 10 levels.

NOTE

♦ The selected torque level is indicated by the

front ► arrow marking.

♦ Select a low level for small screws or soft

materials.

♦ Select a high level for large screws, hard

materials or removing screws.

- The eccentric attachment allows you to screw

even in locations that are close to the wall.

- The angle attachment

right angles.

- The cutting attachment

materials, such as card and similar materials up to a thickness of 6 mm.

Assembly:

NOTE

► Before carrying out any work on the appli-

ance, ensure that the rotation direction switch

is in the middle. This prevents unintentional

switching on.

♦ Start by removing the rubber cap from the tool

holder (see ﬁg. B).

♦ Now you can ﬁt the supplied attachments to the

appliance in 45° steps. Fit the attachment onto the appliance so that the attachment clicks into place. (see ﬁg. C, example: torque attachment

Dismantling:

♦ To remove the attachments from the appliance,

press the release button ment oﬀ forwards.

♦ Afterwards, replace the rubber cap on the tool

holder.

allows you to screw at

allows you to cut soft

and pull the attach-

PAS 4 C4

GB│MT │ 43 ■

Changing bits/screw driver bits (seeﬁg.D)

Inserting:

♦ Insert the bit into the tool holder

Removal:

♦ Pull the bit out of the tool holder

Operation

Switching the cordless screwdriver on/oﬀ

Switching on:

♦ To start the appliance, press the ON/OFF

switch

and keep it pressed in.

Replacing the cutting blade (seeﬁgs.E + F)

NOTE

► Before carrying out any work on the

appliance, ensure that the rotation direction switch unintentional switching on.

♦ Start by connecting the cutting attachment

to the appliance. This blocks the motor spindle

and allows the screw to be removed.

♦ Unscrew the screw (I). ♦ Remove the cutting blade (II) by pulling it

downwards.

♦ Push in a new cutting blade (II) from below

ensuring that the ground edge of the blade

faces you.

Turn around the blade (II) until it ﬁts onto the

tool ﬁtting (III).

♦ Tighten the screw (I). ♦ The attachment can now be used again.

CAUTION!

► There is an arrow (

of the cutting attachment. This shows you the recommended running direction of the cutting blade.

is in the middle. This prevents

) on the blade guard

Switching oﬀ:

♦ Release the ON/OFF switch

appliance.

to switch oﬀ the

Changing the direction of rotation

Clockwise:

♦ Push the rotation direction switch ♦ Press the ON/OFF switch

rotation indicator lights up. You can now screw in the screws.

Anti-clockwise:

♦ Push the rotation direction switch ♦ Press the ON/OFF switch

rotation indicator unscrew the screws.

Safety lock-out:

♦ Push the rotation direction switch

middle position. The ON/OFF switch is blocked.

NOTE

► When the ON/OFF switch

still possible to activate the LED lamps . To do this, press the ON/OFF switch .

. The clockwise

. The anticlockwise

lights up. You can now

is locked it is

Tips and tricks

Screw bits are labelled according to their dimensions and their shape. If you are unsure, always try the particular screw bit out to see whether it sits in the screw head without any free play.

to the left.

to the right.

into the

■ 44 │ GB│MT

PAS 4 C4

Maintenance, storage and cleaning

WARNING! RISK OF ELECTRIC

SHOCK! Before cleaning, disconnect

the charger

NOTE

► Before carrying out any work on the

appliance, ensure that the rotation direction switch unintentional switching on.

The cordless screwdriver is maintenance-free.

■ The appliance must always be kept clean, dry

and free from oil or grease.

■ Never allow liquids to get into the appliance.

■ Use a cloth to clean the housing. Never use

petrol, solvents or cleansers which can damage

plastic.

WARNING!

■ Remove the attachments before cleaning.

Clean them with a dry cloth.

■ Always ensure the appliance and attach-

ments are clean, free of dust and dry before storing.

is in the middle. This prevents

from the mains socket.

Disposal

The packaging is made from environmen-

tally friendly material and can be disposed of at your local recycling plant.

Do not dispose of power tools in

your normal household waste!

In accordance with European Directive 2012/19/EU Equipment and its integration into national law, used power tools must be disposed of separately and recycled in an environmentally friendly manner.

Your local community or municipal authorities can provide information on how to dispose of the appliance.

on Waste Electrical and Electronic

Do not dispose of batteries in your

normal household waste!

NOTE

►

The integrated rechargeable battery in this appliance cannot be removed for disposal.

► The integrated lithium-ion battery may only

be removed by trained personnel. To remove the battery from the housing, the battery must be empty and the screws unscrewed from the housing. The connections on the battery must individually disconnected and isolated.

Defective or worn-out rechargeable batteries must be recycled according to Directive 2006/66/EC. Take the battery pack and/or appliance to a nearby collection facility.

Please consult your local authorities regarding suitable disposal of worn out power tools/battery packs.The integrated lithium-ion battery may only be removed by trained personnel. To remove the battery from the housing, the battery must be empty and the screws unscrewed from the housing. The connections on the battery must individually disconnected and isolated.

Dispose of the packaging in an environmentally friendly manner. Note the labelling on the packaging and separate the packaging material components for disposal if necessary. The packaging material is labelled with abbreviations (a) and numbers (b) with the following meanings:

1–7: Plastics, 20–22: Paper and cardboard, 80–98: Composites

Your local community or municipal authorities can provide information on how to dispose of the worn-out product.

PAS 4 C4

GB│MT │ 45 ■

Kompernass Handels GmbH warranty

Dear Customer, This appliance has a 3-year warranty valid from

the date of purchase. If this product has any faults, you, the buyer, have certain statutory rights. Your statutory rights are not restricted in any way by the warranty described below.

Warranty period and statutory claims for defects

The warranty period is not prolonged by repairs eﬀected under the warranty. This also applies to replaced and repaired components. Any damage and defects present at the time of purchase must be reported immediately after unpacking. Repairs carried out after expiry of the warranty period shall be subject to a fee.

Warranty conditions

The warranty period starts on the date of purchase. Please keep your receipt in a safe place. This will be required as proof of purchase.

If any material or manufacturing fault occurs within three years of the date of purchase of the product, we will either repair or replace the product for you or refund the purchase price (at our discretion). This warranty service requires that you present the defective appliance and the proof of purchase (receipt) within the three-year warranty period, along with a brief written description of the fault and of when it occurred.

If the defect is covered by the warranty, your product will either be repaired or replaced by us. The repair or replacement of a product does not signify the beginning of a new warranty period.

Scope of the warranty

This appliance has been manufactured in accordance with strict quality guidelines and inspected meticulously prior to delivery.

The warranty covers material faults or production faults. The warranty does not extend to product parts subject to normal wear and tear or to fragile parts which could be considered as consumable parts such as switches, batteries or parts made of glass.

The warranty does not apply if the product has been damaged, improperly used or improperly maintained. The directions in the operating instructions for the product regarding proper use of the product are to be strictly followed. Uses and actions that are discouraged in the operating instructions or which are warned against must be avoided.

This product is intended solely for private use and not for commercial purposes. The warranty shall be deemed void in cases of misuse or improper handling, use of force and modiﬁcations / repairs which have not been carried out by one of our authorised Service centres.

■ 46 │ GB│MT

PAS 4 C4

Warranty claim procedure

To ensure quick processing of your case, please observe the following instructions:

■ Please have the till receipt and the item number

(e.g.IAN12345) available as proof of purchase.

■ You will ﬁnd the item number on the type plate

on the product, an engraving on the product, on the front page of the operating instructions (below left) or on the sticker on the rear or bottom of the product.

■ If functional or other defects occur, please

contact the service department listed either by telephone or by e-mail.

■ You can return a defective product to us free of

charge to the service address that will be provided to you. Ensure that you enclose the proof of purchase (till receipt) and information about what the defect is and when it occurred.

You can download these instructions along with many other manuals, product videos and installation software at www.lidl-service.com.

This QR code will take you directly to the Lidl service page (www.lidl-service.com) where you can open your operating instructions by entering the item number (IAN) 123456.

NOTE

► For Parkside and Florabest tools, please send

us only the defective item without the accessories (e.g. battery, storage case, assembly tools, etc.).

Service

WARNING!

► Have the power tool repaired by the service

centre or a qualiﬁed electrician and only using genuine replacement parts.

This will ensure that the safety of the appliance is maintained.

► Always ensure that the power plug or

the mains cable is replaced only by the manufacturer of the appliance or by an approved customer service provider.

This will ensure that the safety of the appliance is maintained.

Service Great Britain

Tel.: 0800 404 7657 E-Mail: kompernass@lidl.co.uk

Service Malta

Tel.: 80062230 E-Mail: kompernass@lidl.com.mt

IAN 317136_1904

Importer

Please note that the following address is not the service address. Please use the service address provided in the operating instructions.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

PAS 4 C4

GB│MT │ 47 ■

Translation of the original Conformity Declaration

We, KOMPERNASS HANDELS GMBH, documents oﬃcer: Mr. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANY, hereby declare that this product complies with the following standards, normative documents and EC directives:

Machinery Directive (2006/42/EC)

EC Low Voltage Directive (2014 / 35 / EU) (charger only)

EMC (Electromagnetic Compatibility) (2014/30/EU)

RoHS Directive (2011 / 65 / EU)*

* The manufacturer bears the full responsibility for compliance with this conformity declaration. The object

of the declaration described above complies with the requirements of the Directive 2011/65/EU of the European Parliament and Council of 8 June 2011 on the limitations of use of certain dangerous substances in electrical and electronic appliances.

Applied harmonised standards:

Type/appliance designation: Li-Ion Cordless Screwdriver PAS 4 C4 Year of manufacture: 07 - 2019 Serial number: IAN 317136_1904

Bochum, 14/08/2019

Semi Uguzlu - Quality Manager -

We reserve the right to technical changes in the context of further product development.

■ 48 │ GB│MT

PAS 4 C4

Inhaltsverzeichnis

Einleitung .......................................................50

Bestimmungsgemäßer Gebrauch ............................................... 50

Hinweise zu Warenzeichen ................................................... 50

Ausstattung ................................................................ 50

Lieferumfang ............................................................... 50

Technische Daten ...........................................................50

Allgemeine Sicherheitshinweise fürElektrowerkzeuge ..................51

1. Arbeitsplatzsicherheit ...................................................... 51

2. Elektrische Sicherheit ...................................................... 52

3. Sicherheit von Personen .................................................... 52

4. Verwendung und Behandlung des Elektrowerkzeugs ............................. 53

5. Verwendung und Behandlung des Akkuwerkzeugs ............................... 53

6. Service .................................................................54

Sicherheitshinweise für Schrauber ..............................................54

Sicherheitshinweise für Schneid-Aufsatz ..........................................54

Sicherheitshinweise für Ladegeräte .............................................55

Vor der Inbetriebnahme ..........................................55

Geräte-Akku laden (siehe Abb. A) .............................................. 55

Aufsätze montieren .......................................................... 56

Bits / Schraubendreheinsätze auswechseln (siehe Abb. D) ........................... 56

Schneideblatt auswechseln (siehe Abb. E + F) ..................................... 56

Inbetriebnahme .................................................57

Akkuschrauber ein- / ausschalten ...............................................57

Drehrichtung umschalten ..................................................... 57

Tipps und Tricks ............................................................ 57

Wartung, Lagerung und Reinigung ..................................57

Entsorgung .....................................................57

Garantie der Kompernaß Handels GmbH ............................58

Service .........................................................59

Importeur ......................................................59

Original-Konformitätserklärung ....................................60

PAS 4 C4

DE│AT│CH

│

49 ■

AKKU-SCHRAUBER PAS 4 C4 Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Schrauben in Holz, Kunststoﬀ und Metall bestimmt. Der Schneid-Aufsatz ist ausschließlich zum Schneiden von weichen Materialien, wie z. B. Karton u. ä., bis zu einer Stärke von 6 mm vorgesehen. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Hinweise zu Warenzeichen

USB® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc.

Alle weiteren Namen und Produkte können die Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

Ausstattung

Drehrichtungsumschalter / Einschaltsperre Drehrichtungsanzeige Rechtslauf Akku-Ladezustandsanzeige Drehrichtungsanzeige Linkslauf Ladebuchse EIN- / AUS-Schalter LED-Lampen Werkzeugaufnahme

Ladegerät

USB-Stecker des Ladekabels

USB-C-Stecker des Ladekabels

Drehmoment-Aufsatz Entsperrtaste Exzenter-Aufsatz Winkel-Aufsatz Schneid-Aufsatz Bits und Bitverlängerung

Lieferumfang

1 Akku-Schrauber 1 Ladegerät 1 Koﬀer 1 Ladekabel 26 Bits x 25 mm 2 Bits x 50 mm 1 Bitverlängerung 1 Drehmoment-Aufsatz 1 Exzenter-Aufsatz 1 Winkel-Aufsatz 1 Schneid-Aufsatz 1 Bedienungsanleitung

Technische Daten

Akku-Schrauber: PAS 4 C4

200 min

(Gleichstrom)

-1

Nennspannung: 4 V Akku (integriert): (1 Zelle) Akku-Kapazität: 1500 mAh Bemessungs-

leerlaufdrehzahl: n Drehmoment: max. 5,0 Nm Werkzeugaufnahme: 6,35 mm (¼“)

■ 50 │ DE

│AT│

PAS 4 C4

Verwenden Sie zum Laden des Akku-Werkzeugs nur folgendes Ladegerät:

PAS 4 C4-1:

EINGANG / Input:

Bemessungsspannung: 100-240V ∼ 50-60 Hz

(Wechselstrom)

Bemessungsstrom: 16 W

AUSGANG / Output:

Bemessungsspannung: 5,0 V

(Gleichstrom)

Bemessungsstrom: 1700 mA Ladedauer: ca. 1 Std. Schutzklasse: II / (Doppelisolierung)

Geräusch- und Vibrationsinformationen:

Der Messwert für das Geräusch wurde entsprechend EN 62841 ermittelt. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: L

= 67,8 dB (A)

Schallleistungspegel: LWA = 78,8 dB (A) Unsicherheit K: K

pA/WA

= 3 dB

Schwingungswerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Schrauben:

Schwingungsemissionswert: a Unsicherheit: K = 1,5 m/s

= 0,79 m/s2

HINWEIS

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

► Die angegebenen Schwingungsgesamtwerte

und die angegebenen Geräuschemissionswerte können auch zu einer vorläuﬁgen Einschätzung der Belastung verwendet werden.

WARNUNG!

► Die Schwingungs- und Geräuschemissionen

können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

► Versuchen Sie, die Belastung so gering wie

möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Ge

brauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine

Sicherheitshinweise fürElektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise, Anwei-

sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

PAS 4 C4

DE│AT│CH

│

51 ■

b) Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle

über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung

nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte

oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für

den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in

feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.

b) T

ragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk-

zeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Teil des Elektrowerkzeugs beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

■ 52 │ DE

│AT│

PAS 4 C4

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangeinrich-

tungen montiert werden können, sind diese anzuschließen und richtig zu verwenden.

Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit

und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses

Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passen-

den Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge und Einsatz-

werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatz-

werkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griﬀe und Griﬀﬂächen trocken,

sauber und frei von Öl und Fett. Rutschige Griﬀe und Griﬀﬂächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf,

die vom Hersteller empfohlen werden. Durch

ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss

zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

PAS 4 C4

DE│AT│CH

│

53 ■

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuﬂüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder ver-

änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder

zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden

und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs.

Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie nicht auﬂadbare Batterien niemals auf.

Schützen Sie den Akku vor Hitze,

z.B.auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

Sicherheitshinweise für Schrauber

WARNUNG!

■ Halten Sie das Gerät an den isolierten

Griﬀﬂächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treﬀen kann. Der Kontakt

der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise für Schneid-Aufsatz

GEFAHR!

■ Kommen Sie mit Ihren Händen nicht in den

Schneidebereich und an das Schneideblatt.

■ Bevor Sie Arbeiten am Gerät verrichten,

vergewissern Sie sich, dass sich der Drehrichtungsschalter in der Mitte beﬁndet. Dies verhindert das ungewollte Einschalten.

■ Schneiden Sie nur mit funktionstüchtiger

Schutzhaube. Defekte Schutzhauben schützen Sie nicht vor ungewolltem Kontakt mit dem Schneideblatt.

■ Überprüfen Sie vor jeder Benutzung, ob die

Schutzhaube im einwandfreien Zustand ist und das Schneideblatt festgezogen ist.

■ Verwenden Sie immer Schneideblätter in der

richtigen Größe und mit passender Aufnahmebohrung.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

ﬁziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämt-

liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte KundendienststeIlen erfolgen.

■ 54 │ DE

│AT│

PAS 4 C4

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern

ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Ladegerät ist nur für den

Betrieb im Innenbereich geeignet.

■ Wenn ein Ersatz der Anschluss-

leitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

WARNUNG! Um den Akku dieses Gerätes aufzuladen, verwenden Sie nur das mitgelieferte Ladegerät .

Vor der Inbetriebnahme

Geräte-Akku laden (siehe Abb. A)

HINWEIS

Der Akku wird teilgeladen ausgeliefert. Laden

►

Sie den Akku vor der Inbetriebnahme idealerweise mindestens 1 Stunde auf. So gewährleisten Sie die volle Leistung des Akkus. Sie können den Li-Ionen Akku jederzeit auﬂaden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schadet dem Akku nicht.

► Das mitgelieferte Ladegerät

Laden dieses Gerätes geeignet.

► Leuchtet die Akku-Ladezustandsanzeige

während des Betriebs rot auf, hat der Akku weniger als 30% seiner Kapazität und sollte aufgeladen werden.

► Laden Sie das Akku-Werkzeug nie, wenn die

Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Soll ein Lithium-IonenAkku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das Lagerungsklima soll kühl und trocken sein in einer Umgebungstemperatur zwischen 0 °C und 50 °C.

Ladevorgang starten:

♦ Verbinden Sie den USB-C-Stecker des Ladeka-

mit der Ladebuchse .

bels

♦ Verbinden Sie den USB-Stecker des Ladekabels

mit dem Ladegerät .

♦ Schließen Sie das Ladegerät

quelle mit 100 - 240 V ∼ 50-60 Hz an.

Der Akku ist geladen, wenn die Akku-Ladezustandsanzeige von rot auf grün wechselt.

ist nur zum

an eine Strom-

PAS 4 C4

Ladevorgang beenden:

♦ Trennen Sie das Ladegerät

quelle.

♦ Trennen Sie den USB-C-Stecker des Ladekabels

von der Ladebuchse

von der Strom-

DE│AT│CH

│

55 ■

Aufsätze montieren

Verwendungszweck:

- Sie können mit dem Drehmoment-Aufsatz Drehkraft einstellen. Mit dem Drehmoment-Aufsatz

wird das Schrauben automatisch gestoppt, sobald die Schraube festgezogen ist. Stellen Sie dafür das benötigte Drehmoment innerhalb der 10 Stufen ein.

HINWEIS

♦ Die gewählte Drehmomentstufe wird durch

die vordere ►-Pfeilmarkierung angezeigt.

♦ Wählen Sie eine niedrige Stufe für kleine

Schrauben, bzw. weiche Werkstoﬀe.

♦ Wählen Sie eine hohe Stufe für große Schrau-

ben, harte Werkstoﬀe, bzw. beim Herausdrehen von Schrauben.

- Der Exzenter-Aufsatz selbst an wandnahen Orten zu schrauben.

- Der Winkel-Aufsatz winklige Schraubarbeiten durchzuführen.

- Der Schneid-Aufsatz weiche Materialien, wie z. B. Karton, Teppich, Stoﬀe u.ä., bis zu einer Stärke von 6 mm zu schneiden.

Montage:

HINWEIS

► Bevor Sie Arbeiten am Gerät verrichten,

vergewissern Sie sich, dass sich der Drehrichtungsumschalter beﬁndet. Dies verhindert das ungewollte Einschalten.

♦ Ziehen Sie zunächst die Gummikappe von der

Werkzeugaufnahme ab (siehe Abb. B).

♦ Nun können Sie die mitgelieferten Aufsätze in

45° Schritten an das Gerät anbringen. Stecken Sie den Aufsatz auf das Gerät, sodass der Aufsatz einrastet. (siehe Abb. C, Beispiel Drehmoment-Aufsatz

ermöglicht es Ihnen,

ermöglicht es Ihnen recht-

ermöglicht es Ihnen

in der Mitte

die

Demontage:

♦ Um die Aufsätze wieder vom Gerät zu trennen,

drücken Sie Entsperrtaste den Aufsatz nach vorne ab.

♦ Stecken Sie anschließend die Gummikappe

wieder auf die Werkzeugaufnahme.

und ziehen Sie

Bits / Schraubendreheinsätze auswechseln (siehe Abb. D)

Einsetzen:

♦ Setzen Sie einen Bit in die Werkzeugaufnahme

ein.

Entnehmen:

♦ Ziehen Sie den Bit aus der Werkzeugaufnahme

heraus.

Schneideblatt auswechseln (siehe Abb. E + F)

HINWEIS

► Bevor Sie Arbeiten am Gerät verrichten,

vergewissern Sie sich, dass sich der Drehrichtungsumschalter beﬁndet. Dies verhindert das ungewollte Einschalten.

♦ Schließen Sie zunächst den Schneid-Aufsatz

an das Gerät an. Somit wird die Motorspindel

blockiert und die Schraube lässt sich lösen.

♦ Drehen Sie die Schraube (I) heraus. ♦ Entnehmen Sie das Schneidblatt (II), indem Sie

es nach unten ziehen.

♦ Schieben Sie ein neues Schneidblatt (II) von

unten mit der abgeschliﬀenen Kante nach

außen ein.

Drehen Sie das Schneidblatt (II) bis dieses auf

der Aufnahme (III) einrastet.

♦ Ziehen Sie die Schraube (I) an. ♦ Der Aufsatz kann nun wieder verwendet werden.

ACHTUNG!

► An der Schutzhaube des Schneid-Aufsatzes

beﬁndet sich ein Pfeil ( Ihnen die empfohlene Laufrichtung des Schneidblattes an.

in der Mitte

). Dieser zeigt

■ 56 │ DE

│AT│

PAS 4 C4

Inbetriebnahme

Akkuschrauber ein- / ausschalten

Einschalten:

♦ Drücken Sie zur Inbetriebnahme des Gerätes

den EIN- / AUS-Schalter gedrückt.

Ausschalten:

♦ Lassen Sie zum Ausschalten des Gerätes den

EIN- / AUS-Schalter

Drehrichtung umschalten

Rechtslauf:

♦ Schieben Sie den Drehrichtungsumschalter

nach links.

♦ Drücken Sie den EIN-/AUS-Schalter

Drehrichtungsanzeige Rechtslauf leuchtet. Sie können jetzt die Schrauben eindrehen.

Linkslauf:

♦ Schieben Sie den Drehrichtungsumschalter

nach rechts.

♦ Drücken Sie den EIN-/AUS-Schalter

Drehrichtungsanzeige Linkslauf leuchtet. Sie können jetzt Schrauben herausdrehen.

Einschaltsperre:

♦ Schieben Sie den Drehrichtungsumschalter

in die Mittelposition. Der EIN-/AUS-Schalter ist blockiert.

HINWEIS

Bei gesperrtem EIN-/AUS-Schalter

►

weiterhin möglich, die LED-Lampen aktivieren. Drücken Sie hierzu den EIN-/AUS-Schalter

Tipps und Tricks

Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind, probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt.

und halten Sie ihn

los.

. Die

ist es zu

Wartung, Lagerung und Reinigung

WARNUNG! STROMSCHLAGGEFAHR!

Ziehen Sie vor Reinigungsarbeiten das Ladegerät

HINWEIS

► Bevor Sie Arbeiten am Gerät verrichten,

vergewissern Sie sich, dass sich der Drehrichtungsumschalter beﬁndet. Dies verhindert das ungewollte Einschalten.

Der Akkuschrauber ist wartungsfrei.

■ Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

■ Es dürfen keine Flüssigkeiten in das Innere der

Geräte gelangen.

■ Verwenden Sie zum Reinigen des Gehäuses ein

Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoﬀ angreifen.

WARNUNG!

■ Demontieren Sie die Aufsätze vor dem Reini-

gen. Säubern Sie diese mit einem trockenen Tuch.

■ Lagern Sie das Gerät und Zubehörteile stets

sauber, staubfrei und trocken.

Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

aus der Steckdose.

in der Mitte

PAS 4 C4

DE│AT│CH

│

57 ■

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Der integrierte Lithium-Ionen-Akku darf nur vom Fachpersonal entnommen werden. Um den Akku aus dem Gehäuse zu entfernen, muss der Akku leer sein und die Schrauben am Gehäuse abgeschraubt werden. Die Anschlüsse am Akku müssen einzeln nacheinander getrennt und isoliert werden.

Werfen Sie Akkus nicht in den

Hausmüll!

HINWEIS

Der integrierte Akku dieses Gerätes kann zur

►

Entsorgung nicht entfernt werden.

► Der integrierte Lithium-Ionen-Akku darf nur

vom Fachpersonal entnommen werden. Um den Akku aus dem Gehäuse zu entfernen, muss der Akku leer sein und die Schrauben am Gehäuse abgeschraubt werden. Die Anschlüsse am Akku müssen einzeln nacheinander getrennt und isoliert werden.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung:

1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt, oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen wer-

■ 58 │ DE

│AT│

PAS 4 C4

den können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassen-

bon und die Artikelnummer (z.B.IAN123456) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Ty-

penschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 123456 Ihre Bedienungsanleitung öﬀnen.

HINWEIS

► Bei Parkside und Florabest Werkzeugen

senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoﬀer, Montagewerkzeuge, etc) ein.

Service

WARNUNG!

► Lassen Sie Ihre Geräte von der Servicestelle

oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

► Lassen Sie den Austausch des Steckers

oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.

Service Deutschland

Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich

Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz

Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 317136_1904

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

PAS 4 C4

DE│AT│CH

│

59 ■

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006 / 42 / EG)

EG-Niederspannungsrichtlinie (2014 / 35 / EU) (nur Ladegerät)

Elektromagnetische Verträglichkeit (2014 / 30 / EU)

RoHS Richtlinie (2011 / 65 / EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der

oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

Typ / Gerätebezeichnung: Akku-Schrauber PAS 4 C4 Herstellungsjahr: 07 - 2019 Seriennummer: IAN 317136_1904

Bochum, 14.08.2019

Semi Uguzlu - Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

■ 60 │ DE

│AT│

PAS 4 C4

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

Estado de las informaciones · Versione delle informazioni · Estado das informações · Last Information Update · Stand der Informationen: 09 / 2019 · Ident.-No.: PAS4C4-082019-1

IAN 317136_1904

PARKSIDE PAS 4 C4 User manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
