PANASONIC U8MF2E8, U16MF2E8, U10MF2E8, U12MF2E8, U14MF2E8 User Manual [nl]

Operating Instructions

Air Conditioner

Model No.

Outdoor Units

MF2 3WAY U-8MF2E8, U-10MF2E8, U-12MF2E8, U-14MF2E8, U-16MF2E8

Indoor Units

CASSETTE

(4-WAY: U1 Type)
S-22MU1E51
S-28MU1E51
S-36MU1E51
S-45MU1E51
S-56MU1E51
S-60MU1E51
S-73MU1E51
S-90MU1E51
S-106MU1E51
S-140MU1E51
S-160MU1E51

(4-WAY: Y1 Type)
S-22MY1E5
S-28MY1E5
S-36MY1E5
S-45MY1E5
S-56MY1E5

(1-WAY: D1 Type)
S-28MD1E5
S-36MD1E5
S-45MD1E5
S-56MD1E5
S-73MD1E5

(2-WAY: L1 Type)
S-22ML1E5
S-28ML1E5
S-36ML1E5
S-45ML1E5
S-56ML1E5
S-73ML1E5

CEILING-MOUNTED

(T1 Type)
S-36MT1E5
S-45MT1E5
S-56MT1E5
S-73MT1E5
S-106MT1E5
S-140MT1E5

FLOOR STANDING

(P1 Type)
S-22MP1E5
S-28MP1E5
S-36MP1E5
S-45MP1E5
S-56MP1E5
S-71MP1E5

WALL-MOUNTED

(K1 Type)
S-22MK1E5
S-28MK1E5
S-36MK1E5
S-45MK1E5
S-56MK1E5
S-73MK1E5
S-106MK1E5

CONCEALED

FLOOR STANDING

(R1 Type)
S-22MR1E5
S-28MR1E5
S-36MR1E5
S-45MR1E5
S-56MR1E5
S-71MR1E5

CONCEALED DUCT

(Slim Low Static)
(M1 Type)
S-22MM1E5
S-28MM1E5
S-36MM1E5
S-45MM1E5
S-56MM1E5

(Low Silhouette)
(F2 Type)
S-22MF2E5
S-28MF2E5
S-36MF2E5
S-45MF2E5
S-56MF2E5
S-60MF2E5
S-73MF2E5
S-90MF2E5
S-106MF2E5
S-140MF2E5
S-160MF2E5

(High Static Pressure)
(E1 Type)
S-73ME1E5
S-106ME1E5
S-140ME1E5
S-224ME1E5
S-280ME1E5

This air conditioner uses the refrigerant R410A.

Before operating the unit, read these operating instructions thoroughly and keep
them for future reference.

Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan

F568823

Gebruiksinstructies

Airconditioner

Modelnr.

Buitenunits

MF2 3WAY U-8MF2E8, U-10MF2E8, U-12MF2E8, U-14MF2E8, U-16MF2E8

Binnenunits

CASSETTEMODEL

(4-WEG: type U1)
S-22MU1E51
S-28MU1E51
S-36MU1E51
S-45MU1E51
S-56MU1E51
S-60MU1E51
S-73MU1E51
S-90MU1E51
S-106MU1E51
S-140MU1E51
S-160MU1E51

(4-WEG: type Y1)
S-22MY1E5
S-28MY1E5
S-36MY1E5
S-45MY1E5
S-56MY1E5

(1-WEG: type D1)
S-28MD1E5
S-36MD1E5
S-45MD1E5
S-56MD1E5
S-73MD1E5

(2-WEG: type L1)
S-22ML1E5
S-28ML1E5
S-36ML1E5
S-45ML1E5
S-56ML1E5
S-73ML1E5

PLAFONDMODEL

(Type T1)
S-36MT1E5
S-45MT1E5
S-56MT1E5
S-73MT1E5
S-106MT1E5
S-140MT1E5

VLOERMODEL

(Type P1)
S-22MP1E5
S-28MP1E5
S-36MP1E5
S-45MP1E5
S-56MP1E5
S-71MP1E5

WANDMODEL

(Type K1)
S-22MK1E5
S-28MK1E5
S-36MK1E5
S-45MK1E5
S-56MK1E5
S-73MK1E5
S-106MK1E5

VERBORGEN

VLOERMODEL

(Type R1)
S-22MR1E5
S-28MR1E5
S-36MR1E5
S-45MR1E5
S-56MR1E5
S-71MR1E5

VERBORGEN

KANAALMODEL

(Slank laag
statisch)
(Type M1)
S-22MM1E5
S-28MM1E5
S-36MM1E5
S-45MM1E5
S-56MM1E5

(Onopvallend
silhouet)
(Type F2)
S-22MF2E5
S-28MF2E5
S-36MF2E5
S-45MF2E5
S-56MF2E5
S-60MF2E5
S-73MF2E5
S-90MF2E5
S-106MF2E5
S-140MF2E5
S-160MF2E5

(Hoge statische
druk)
(Type E1)
S-73ME1E5
S-106ME1E5
S-140ME1E5
S-224ME1E5
S-280ME1E5

Deze airconditioner gebruikt het koelmiddel R410A.

Lees deze gebruiksinstructies goed door voor u het apparaat gebruikt en
bewaar ze voor toekomstig gebruik.

71

INHOUDSOPGAVE

PRODUCTINFORMATIE ............................................................................................................72

VEILIGHEIDSMAATREGELEN ...................................................................................................72

INSTALLATIELOCATIE ..............................................................................................................73

ELEKTRISCHE VEREISTEN......................................................................................................73

VEILIGHEIDSINSTRUCTIES......................................................................................................74

INFORMATIE...............................................................................................................................76

BEDIENING.................................................................................................................................77

DE LUCHTRICHTING AANPASSEN..........................................................................................79

VIA ÉÉN AFSTANDSBEDIENING (BEDRAAD) DE LUCHTRICHTING VOOR

MEERDERE BINNENUNITS AANPASSEN................................................................................81

SPECIALE OPMERKINGEN.......................................................................................................82

ONDERHOUD EN REINIGING...................................................................................................82

STORINGEN VERHELPEN ........................................................................................................83

CONTROLEREN VOORDAT U EEN REPARATEUR BELT.........................................................84

TIPS VOOR ENERGIEBESPARING ...........................................................................................84

SPECIFICATIE..........................................................................................................................157

Pagina

PRODUCTINFORMATIE

Zorg ervoor dat u beschikt over de volgende informatie als u problemen of vragen hebt met
betrekking tot de airconditioner. Het model- en serienummer bevinden zich op het typeplaatje
aan de onderkant van de kast.

Modelnr. __________________________________ Serienr. _________________________

Aanschafdatum _______________________________________________________________

Adres van dealer ______________________________________________________________

Telefoonnummer ______________________________________________________________

VEILIGHEIDSMAATREGELEN

In deze gebruiksinstructies worden de volgende symbolen gebruikt om u attent te maken
op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het
apparaat:

Dit symbool verwijst naar een gevaar of onveilig

WAARSCHUWING

72

gebruik dat kan resulteren in ernstig persoonlijk
letsel of de dood.

Dit symbool verwijst naar een gevaar of onveilig
gebruik dat kan resulteren in persoonlijk letsel of
schade aan product of eigendommen.

INSTALLATIELOCATIE

• We raden u aan deze airconditioner op de juiste wijze te laten installeren door bevoegde

• Controleer vóór de installatie of het voltage van de stroomvoorziening in uw huis of kantoor

WAARSCHUWING

installatiemonteurs conform de installatie-instructies die u bij de unit hebt ontvangen.

overeenkomt met het voltage op het typeplaatje.

• Installeer de airconditioner niet in de buurt van dampen of ontvlambaar gas of in een
extreem vochtige ruimte, zoals een kas.

• Installeer de airconditioner niet in de buurt van voorwerpen die extreem veel hitte
produceren.

Vermijd het volgende: Bescherm de airconditioner tegen ernstige roest door de buitenunit niet te installeren in de

buurt van opspattend zeewater of van minerale bronnen met zwavelhoudende lucht.

ELEKTRISCHE VEREISTEN

1. Alle bedrading moet voldoen aan de lokale elektriciteitswetgeving. Neem contact op met uw

dealer of een bevoegd elektricien voor meer informatie.

2. Elke unit moet correct geaard zijn met een aardedraad of via de bedrading van de

stroomtoevoer.

3. De bedrading dient te worden aangelegd door een bevoegd elektricien.

Hoofdstroomschakelaar

ON

OPMERKING

Ter opwarming van het systeem moet de
hoofdstroomschakelaar ten minste vijf (5) uur vóór het
gebruik zijn ingeschakeld. Laat de hoofdstroomschakelaar
op ON staan tenzij u het apparaat gedurende langere tijd niet
gebruikt.

Haal de stekker van het netsnoer uit het stopcontact en schakel de hoofdstroomonderbreker in
als u de airconditioner een langere periode niet gebruikt. Wanneer u een deel van de buiten- of
binnenunits uitschakelt, wordt het volledige systeem uitgeschakeld.

73

VEILIGHEIDSINSTRUCTIES

• Lees deze gebruiksinstructies zorgvuldig door voordat u de airconditioner gebruikt. Neem contact op met uw dealer als u nog
steeds problemen hebt.

• Deze airconditioner is ontworpen om te zorgen voor aangename omstandigheden in uw kamer of andere ruimte. Gebruik het
apparaat alleen waarvoor het is bedoeld en zoals is beschreven in deze gebruiksinstructies.

WAARSCHUWING

Raadpleeg uw erkende dealer of een bevoegd specialist
omtrent het gebruik van het voorgeschreven koelmiddel.
Het gebruik van een ander dan het voorgeschreven type
kan barsten of andere schade aan de apparatuur
veroorzaken, met kans op persoonlijk letsel.

Raak de unit nooit met natte handen aan.
Gebruik of bewaar nooit benzine of andere ontvlambare

gassen of vloeistoffen in de buurt van de airconditioner. Dit
is zeer gevaarlijk.

Gebruik dit apparaat niet in een ruimte waar mogelijk
explosiegevaar dreigt.

Deze airconditioner heeft geen ventilator voor de inlaat van
frisse lucht van buiten. U moet regelmatig deuren of ramen
open zetten als u in dezelfde ruimte gas- of olieverwarming
gebruikt. Deze verbruiken namelijk veel zuurstof uit de
lucht. Als u dat niet doet, loopt u in extreme gevallen risico
op verstikking.

Zorg voor een apart stopcontact voor elke unit en in elke
afzonderlijke lijn voor een stroomschakelaar,
stroomonderbreker en aardlekschakelaar ter bescherming
tegen overstroom.

Zorg voor een apart stopcontact voor elke unit en conform
de bedradingsregels moet er volledige ontkoppeling, dat wil
zeggen een ontkoppeling van het stopcontact in alle polen
worden geïmplementeerd in de vaste bedrading.

Ter voorkoming van mogelijke gevaren vanwege
defecte isolatie moet de unit worden geaard.

Reinig nooit het binnenste van de binnen- en buitenunits.
Laat de reiniging uitvoeren door een bevoegde dealer of
specialist.

Repareer bij storingen dit apparaat niet zelf. Neem voor
reparaties contact op met de dealer of onderhoudsservice.

Lekkage van koelmiddelgas kan leiden tot brand.
Zorg er om veiligheidsredenen voor dat u de

airconditioner uitschakelt en ook de stekker uit
het stopcontact haalt voordat u het apparaat
reinigt of onderhoud pleegt.

Trek in geval van nood de stekker van het netsnoer uit het
stopcontact of schakel de stroomonderbreker uit of schakel
de hoofdschakelaar uit om de airconditioner van de kamer
volledig los te koppelen van de netstroom.

Steek uw vingers of andere voorwerpen niet in het
binnen- of buitendeel van de airconditioner. De
draaiende delen kunnen blessures veroorzaken.

Gebruik geen aangepaste kabels, zelf
verbonden kabels, verlengkabels of niet
vermelde kabels om oververhitting en brand te
vermijden.

WAARSCHUWING

Stop met het gebruiken van het product, wanneer er een
abnormaliteit/storing optreedt en haal de stekker uit het
stopcontact of schakel de stroomschakelaar en de
circuitbreker uit.
(Risico op rook/brand/elektrische schok)
Voorbeelden van abnormaliteit/storing

• De ELCB stopt vaak.

• Men merkt een brandgeur op.

• Er wordt een abnormaal geluid of trilling van de eenheid
opgemerkt.

• Er lekt water uit de binnenunit.

• Stroomsnoer of stekker wordt abnormaal heet.

• Ventilatorsnelheid kan niet geregeld worden.

• De eenheid stopt onmiddellijk met werken, zelfs als
deze ingeschakeld is om te werken.

• De ventilator stopt niet, zelfs niet als de eenheid stopt
met werken.

Neem onmiddellijk contact op met uw plaatselijke
leverancier voor onderhoud/reparatie.

Dit apparaat is bestemd voor gebruik door experts of
geïnstrueerde gebruikers in winkels, in de lichte industrie of
in agrarische bedrijven, alsmede voor commercieel gebruik
door leken.

Schakel de airconditioner niet in en uit via de
hoofdstroomschakelaar. Gebruik de ON/OFF-knop.

Steek geen voorwerpen in de luchtuitlaat van de
buitenunit. Dit is gevaarlijk omdat de ventilator op
hoge snelheid draait.

Raak de luchtinlaat of de scherpe aluminium bladen
van de buitenunit niet aan. Als u dat wel doet, kunt u
letsel oplopen.

Zorg voor een minimale afstand van 1,5 m tussen de unit
en het brandalarm en de luchtuitlaat.

Dit apparaat is niet bestemd voor gebruik door personen
(kinderen inbegrepen) met verminderde fysieke,
sensorische of mentale capaciteiten, of zonder ervaring of
kennis, tenzij onder toezicht van of na instructie door een
persoon die voor hun veiligheid verantwoordelijk is. Pas op
dat kinderen niet met het apparaat spelen.

Zorg ervoor dat u de ruimte niet te veel koelt of verwarmt
als er baby's of invalide personen aanwezig zijn.

Ga niet op de unit zitten of staan. Als u dat wel doet,
kunt u er vanaf vallen.

Steek geen voorwerpen in de
VENTILATORBEHUIZING.
Als u dat wel doet, kunt u letsel oplopen en
kan de unit beschadigd raken.

74

AANKONDIGING

• Tijdens onweer kan de compressor af en toe stoppen. Dit is normaal. De unit start
weer automatisch na enkele minuten.

• De Engelse tekst bevat de originele instructies. Tekst in andere talen is een
vertaling van de originele instructies.

Gebruik het product niet langer als zich een abnormale situatie of storing
voordoet en haal de stekker uit het stopcontact.

(Risico op rook/brand/elektrische schok)

Voorbeelden
van
abnormale
situaties/
storingen

- Het product start soms niet wanneer het wordt ingeschakeld.

- De stroomtoevoer wordt soms verbroken bij verplaatsing van het netsnoer.

- Als het apparaat in bedrijf is, ruikt u een verbrande geur of hoort u een abnormaal geluid.

- De kast is vervormd of abnormaal heet.

Neem onmiddellijk contact op met uw leverancier voor onderhoud/reparatie.

BELANGRIJKE INFORMATIE BETREFFENDE HET GEBRUIKTE KOELMIDDEL

Dit product bevat gefluoreerde broeikasgassen, die onder het Kyoto-protocol vallen. Laat de gassen niet in de
atmosfeer ontsnappen.

Koelmiddeltype: R410A
GWP-waarde

(1)

GWP = global warming potential (broeikaseffect)

Geregelde controles op koelmiddellekkages kunnen noodzakelijk zijn, navenant de Europese of plaatselijke
wetgeving. Contacteer uw plaatselijke dealer voor nadere informaties.

(1)

: 1975

75

INFORMATIE

Bedrijfscondities

Gebruik deze airconditioner bij de volgende temperaturen.

Temperatuurbereik binnen:
Koelmodus 14°C ~ 25°C (*WBT) / 18°C ~ 32°C (*DBT)
Verwarmingsmodus 15°C ~ 30°C (*DBT)

MF2 (3WAY)

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte
elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd
mogen worden.
Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij
naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de
Richtlijnen 2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van
waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens
en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact
op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen
gekocht hebt.
Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de
nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer
informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem
dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze
producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis,

Pb

vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

Temperatuurbereik buiten:
Koel- en verwarmingsmodus

Koelmodus -10°C ~ 46°C (*DBT)
Verwarmingsmodus -20°C ~ 18°C (*WBT)

*DBT: droge-boltemperatuur
*WBT: natte-boltemperatuur

-10°C ~ 24°C (*DBT)

76

BEDIENING

Namen van de onderdelen

BINNENUNIT

U1-type (4-WEG CASSETTE) F2-type (LEIDINGEN MET LAAG SILHOUET)

Waterafvoer

Plafondpaneel
(optioneel)

Luchtuitlaat
(4 plaatsen)

Luchtinlaatrooster
(luchtinlaat)

Luchtafvoerleiding

Luchtuitblaasrooster

Ophangbout

Binnenunit

Boutanker

Plafondmateriaal

D1-type (1-WEG CASSETTE)

K1-type (WANDMODEL)

Luchtinlaat

P1-type (VLOERMODEL)

Bedieningsdeur
(De afstandsbediening (los verkocht) kan
hierin worden gelegd.)

Luchtuitlaat

Waterafvoer

Plafondpaneel
(optioneel)

Luchtinlaatrooster
(luchtinlaat)

Luchtuitlaat

Luchtuitlaat
(Luchtuitlaatrooster)

Voorpaneel
(Een afvoerbak zit
aan de binnenkant.)

L1-type (2-WEG CASSETTE)

Waterafvoer

Luchtuitlaat
(2 plaatsen)

Luchtinlaat
(2 plaatsen)

Plafondpaneel
(optioneel)

R1-type (VERBORGEN VLOERMODEL)

Verbindingsflens
luchtafvoerleiding
(optioneel)

Luchtuitlaat

Voorpaneel

Afvoerbak

Waterafvoer

Luchtinlaat
(luchtfilter)

M1-type (SLANK LAAG STATISCH MET KANAAL)

Rechthoekig massief kanaal (optioneel)

Waterafvoer

Elektriciteitskast

Luchtinlaat
(luchtfilter)

Zijfilter luchtinlaat (achter)

77

Y1-type (4-WEG CASSETTE 60X60)

Waterafvoer

Plafondpaneel
(optioneel)

Luchtuitlaat
(4 plaatsen)

Luchtinlaatrooster
(luchtinlaat)

T1-type (PLAFOND)

Luchtuitlaat

Waterafvoer
(Afvoerleiding kan
aan de linker- of
rechterkant worden
aangesloten.)

Luchtinlaatrooster
(luchtinlaat)

E1-type (HOGE STATISCHE DRUK MET KANAAL)
voor 73, 106 en 140

Zijkanaalflens voor
luchtinlaat (achter)

Waterafvoer

Elektriciteitskast

Zijkanaalflens
voor luchtuitlaat
(optioneel)

MF2-type (3-WEG)

Luchtuitlaat

Luchtinlaat

Verankeringsgat

Afvoerpoort (onder)

E1-type (HOGE STATISCHE DRUK MET KANAAL)
voor 224 en 280

Draadloze afstandsbediening
(optionele onderdelen)

OPMERKING

Raadpleeg de
gebruiksinstructies bij
de optionele draadloze
afstandsbediening.

(Draadloos type:

beschikbaar voor

alle binnenunits

Timerafstandsbediening (optionele
onderdelen)

OPMERKING

Raadpleeg de
gebruiksinstructies bij
de optionele
timerafstandsbediening.

(Type met snoer:

beschikbaar voor

alle binnenunits

Zijkanaalflens voor
luchtinlaat (achter)

Waterafvoer

Zijkanaalflens
voor luchtuitlaat
(2 plaatsen)

Elektriciteitskast

78

DE LUCHTRICHTING AANPASSEN

De functies variëren afhankelijk van de gebruikte binnenunit. U kunt via de afstandsbediening
de luchtrichting alleen instellen voor units die in onderstaande lijst voorkomen.
Type U1, Y1, L1, D1, T1 en K1.

• Zet het blad (verticale luchtstroomblad) dat via de afstandsbediening wordt bediend, nooit
met uw handen in de gewenste positie.

• Als de airconditioner wordt uitgeschakeld, gaat het blad (verticale luchtstroomblad)
automatisch in de neerwaartse positie.

• Het blad (verticale luchtstroomblad) wordt in de opwaartse positie gezet als de standby­stand voor verwarming actief is. De swingmodus wordt geactiveerd nadat de standby-stand
voor verwarming is vrijgegeven, maar al tijdens de standby-stand voor verwarming ziet u op
de afstandsbediening de swingmodus aangegeven.

De luchtrichting instellen De luchtrichting verandert iedere keer als u tijdens de werking op de knop FLAP

De swingmodus

activeren

Verwarmen Koelen en drogen Ventilator in

Zet het blad (verticale luchtstroomblad) in de
neerwaartse positie. Als u het blad in de
opwaartse positie zet, bereikt de warme lucht
mogelijk niet de vloer.

drukt.

Druk op de knop FLAP om het blad (verticale luchtstroomblad) in de neerwaartse positie te
zetten en druk vervolgens nogmaals op de knop FLAP. U ziet . De luchtstroom gaat
automatisch op en neer.

werking

Het blad (verticale
luchtstroomblad) kan in drie
posities worden gezet.

Startinstelling

Startinstelling

Startinstelling

Alle functies

Continue
werking

De swingmodus stoppen Druk tijdens de swingmodus nogmaals op de knop FLAP om het blad in de gewenste positie

stop te zetten. Vervolgens kunt u de luchtstroom instellen vanuit de hoogste positie door
nogmaals op de knop FLAP te drukken.

Aanduiding dat de swingmodus is stopgezet.

Ventilator en

verwarming

Tijdens het koelen of drogen stopt het blad niet in de neerwaartse positie. Zelfs als het blad in
de swingmodus is stopgezet in de neerwaartse positie, stopt het blad pas in de derde positie
van boven.

Koelen en drogen

79

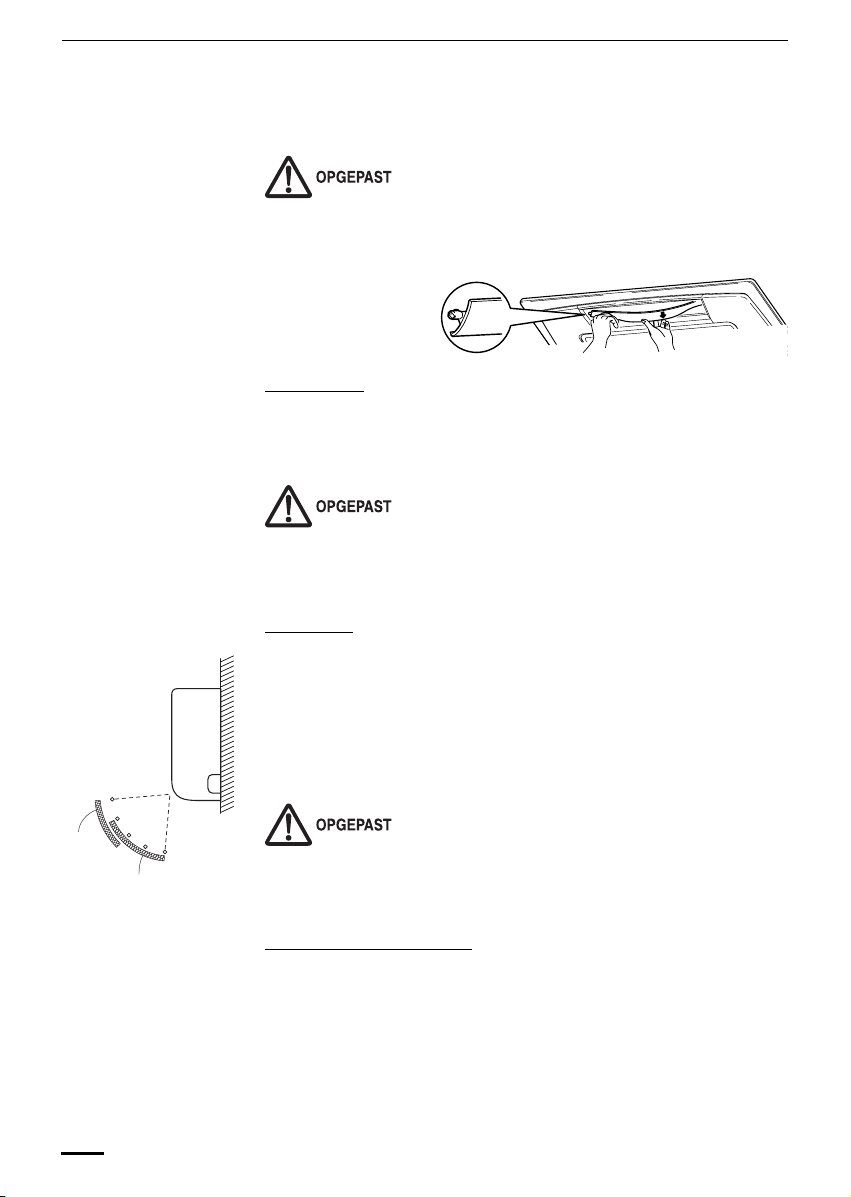

DE LUCHTRICHTING AANPASSEN (VERVOLG)

Airconditioners van het type U1, Y1, L1 en D1 zijn uitgerust met automatische bladen.
U kunt via de afstandsbediening de luchtrichting instellen op een specifieke hoek of op de
swingmodus.

Zet het blad niet met uw handen in een andere positie.

4-weg (type U1), (type Y1) • Het luchtuitlaatblad kan gemakkelijk worden verwijderd en afgewassen met water.

Binnenunit

• Zorg ervoor dat u altijd het apparaat uitschakelt voordat u het blad verwijdert.

• Laat het blad na het afwassen drogen en plaats het vervolgens terug met de pijl naar buiten
gericht.

 Plafondtype (T1)

Verticale richtingen (automatisch)

Deze airconditioner is uitgerust met een automatisch blad. U kunt via de afstandsbediening de
luchtrichting instellen op een specifieke hoek of op de swingmodus. (Raadpleeg de beschrijving
van de afstandsbediening.)

Zet het blad niet met uw handen in een andere positie.

Horizontale richtingen (handmatig)

U kunt de horizontale luchtrichting handmatig aanpassen door de verticale bladen naar links of
rechts te bewegen.

 Wandtype (K1)

Verticale richtingen (automatisch)

Controleer of de afstandsbediening is ingeschakeld. Druk op de knop FLAP om het blad op en
neer te laten gaan. Druk nogmaals op de knop FLAP als u de bladbeweging wilt stopzetten om
de lucht in de gewenste richting te laten stromen. Richt het blad in de koelmodus niet naar
beneden en blijf binnen de koelingszone "A" om te voorkomen dat er condensatie op de vloer
druppelt. Zone "A" is de aanbevolen bladpositie voor koelen.
Nadat de airconditioner ongeveer één uur actief is geweest in de ingestelde luchtrichting, wordt
de richting automatisch gecontroleerd en wordt de positie van het blad gewijzigd. De
luchtrichting kan afwijken van de aanduiding op het display van de afstandsbediening.

Zet het blad niet met uw handen in een andere positie.

Zone
"A" voor
koelen

80

Zone "B" voor
verwarmen

Horizontale richtingen (handmatig)

U kunt de horizontale luchtrichting handmatig aanpassen door de verticale bladen naar links of
rechts te bewegen.

 Verborgen kanaaltype (F2, M1, E1)

Deze airconditioner heeft geen luchtuitlaatonderdelen. Deze moet u ter plaatse aanschaffen.
Raadpleeg de handleiding van de plaatselijk verkregen luchtuitlaatonderdelen.

VIA ÉÉN AFSTANDSBEDIENING (BEDRAAD) DE
LUCHTRICHTING VOOR MEERDERE BINNENUNITS
AANPASSEN

• U kunt de luchtrichting niet via de afstandsbediening instellen voor het verborgen
kanaaltype (F2, M1, E1) en het vloertype (P1, R1).

• Als op de afstandsbediening meerdere binnenunits zijn aangesloten, kunt u de luchtrichting
voor elke binnenunit afzonderlijk instellen door de binnenunit te selecteren (zie hierna).

Knop Auto Flap ( )

Eén buitenunit en acht binnenunits Twee buitenunits en vier binnenunits

Geen
display

Unitnr.

1–1

• Druk op de knop UNIT om de luchtrichting voor afzonderlijke units in te stellen. Op het
display ziet u het nummer van de binnenunit onder groepsbediening. Stel de luchtrichting in
voor de binnenunit die is aangegeven op het display.

• Elke keer als u op UNIT drukt, verandert de aanduiding in onderstaande volgorde.

• Als u niets ziet, kunt u alle binnenunits in één keer instellen.

• Het unitnummer wordt weergegeven als buitenunitnummer-binnenunitnummer. Het varieert
afhankelijk van het aantal units onder groepsbediening.

Unit

Unit

Unit

1–3

Unit

Nr.

Nr.

1–4

Unitnr.

1–2

Unitnr.

1–3

Unitnr.

1–8

Geen
display

1–1

Nr.

Nr.

1–2

Unit

Nr.

2–1

Unit

Nr.

2–4

81

SPECIALE OPMERKINGEN

"DROOG"-modus

Werking • Zodra in de ruimte de ingestelde temperatuur is bereikt, herhaalt de unit automatisch de in-

Verwarmingsmodus

Verwarmingsprestaties • Omdat dit apparaat de ruimte verwarmt door middel van de warmte van de buitenlucht

Ontdooien • Als de buitentemperatuur laag is, kan zich rijp of ijs vormen op de warmtewisselaarsspiraal,

(standby) op het

display

OPMERKING

en uitschakelcyclus.

• Om te voorkomen dat de vochtigheid in de ruimte weer stijgt, wordt ook de binnenventilator
uitgeschakeld als de unit wordt stopgezet.

• De ventilatorsnelheid is automatisch ingesteld op "LO." en kan niet worden aangepast.

• De "DROOG"-modus is niet mogelijk als de buitentemperatuur 15 °C of lager is.

(warmtepompsysteem), daalt het verwarmingsrendement bij een zeer lage
buitentemperatuur. Gebruik een ander verwarmingsapparaat in combinatie met deze unit
als de verwarming met deze warmtepomp onvoldoende is.

waardoor de verwarmingsprestaties afnemen. Als dit gebeurt, wordt het
microcomputergestuurde ontdooisysteem geactiveerd. Tegelijkertijd wordt de ventilator van
de binnenunit stopgezet (of in bepaalde gevallen heel laag gezet) en ziet u op het display de
aanduiding "STANDBY" tot het ontdooien is voltooid. Na enkele minuten wordt de
verwarmingsmodus hervat. (Dit interval varieert enigszins afhankelijk van de
buitentemperatuur en de manier waarop de rijp zich vormt.)

• De binnenventilator begint pas enkele minuten na de start van de verwarmingsmodus te
draaien (of draait in sommige gevallen zeer langzaam) totdat de
binnenwarmtewisselaarsspiraal voldoende is opgewarmd. Dit komt omdat een koude­tochtpreventiesysteem actief is. Gedurende deze periode blijft de aanduiding " "
(standby) zichtbaar op het display.

• " " (standby) blijft zichtbaar tijdens het ontdooien en als de compressor is uitgeschakeld
(of als de unit op zeer lage snelheid werkt) door de thermostaat als het systeem in de
verwarmingsmodus staat.

• Als het ontdooien is voltooid en de compressor weer is ingeschakeld, wordt " " (standby)
automatisch uitgeschakeld als de verwarmingsmodus wordt hervat.

Stroomstoring tijdens de werking van de unit

Bij tijdelijke stroomuitval wordt de unit automatisch weer opgestart (na herstel van de
stroomtoevoer) met dezelfde instellingen als vóór de stroomstoring.

WAARSCHUWING

Luchtinlaat- en -uitlaatzijde

82

(binnenunit)

ONDERHOUD EN REINIGING

1. Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de
stekker uit het stopcontact haalt voordat u het apparaat reinigt.

2. Giet geen water op de binnenunit om deze te reinigen. Als u dat wel doet,
beschadigt u de interne onderdelen en loopt u het risico op een elektrische schok.

Reinig de luchtinlaat- en uitlaatzijde van de binnenunit met de borstel van de stofzuiger of wrijf
ze schoon met een schone, zachte doek.
Gebruik bij vlekken op deze onderdelen een schone, met water bevochtigde doek. Zorg
ervoor dat u bij het reinigen van de luchtuitlaatzijde de bladen niet uit positie duwt.

1. Gebruik bij reiniging van de binnenunit nooit oplosmiddelen of scherpe chemische
stoffen. Wrijf kunststof onderdelen niet schoon met zeer heet water.

2. Sommige metalen randen en de bladen zijn scherp en kunnen letsel veroorzaken als
u ze verkeerd aanpakt. Pas daarom goed op als u deze onderdelen reinigt.

3. De interne spiraal en andere onderdelen van de buitenunit moeten regelmatig
worden gereinigd. Neem contact op met uw dealer of onderhoudsservice.

STORINGEN VERHELPEN

Als uw airconditioner niet naar behoren werkt, controleert u dan eerst de volgende punten voordat u de hulp van een reparateur
inroept. Als het niet lukt om het probleem te verhelpen, raadpleegt u dan uw leverancier of een onderhoudsdienst.

BINNENUNIT

Probleem Oorzaak

Lawaai Geluiden van stromend water tijdens

Geur Tijdens de werking komt er een

Condenswater

Mist Er treedt mistvorming op tijdens de

De ventilator draait een tijdje door, ook als is de
werking gestopt.

De uitblaasrichting verandert tijdens de werking.
Instellen van de uitblaasrichting lukt niet.
De uitblaasrichting kan niet gewijzigd worden.

Wanneer de uitblaasrichting wordt gewijzigd,
bewegen de jaloezien enkele malen achtereen, om
dan te stoppen in de gekozen stand.

Stof Stofopeenhoping in de binnenunit wordt afgevoerd.
Wanneer u de ventilator voor het eerst op hoge

snelheid gebruikt, kan de ventilator soms sneller
draaien dan de instelsnelheid (3 tot 30 minuten).

of na de werking.
Krakende geluiden tijdens of na de

werking

vreemde geur uit het apparaat.

Tijdens de werking condenseert er
vocht uit de lucht in de buurt van de
luchtuitlaat.

koelwerking.
(Plaatsen waar vaak een vettige lucht
hangt, zoals in restaurants.)

BUITENUNIT

Probleem Oorzaak

Het
apparaat
werkt niet.

Lawaai Tijdens de verwarming klinken er vaak

Stoom Tijdens de verwarming komt er vaak

Na stoppen met de afstandsbediening blijft de
ventilator van de buitenunit soms een tijdlang
doordraaien, ook al is de buitencompressor gestopt.

Onmiddellijk nadat het apparaat AAN
is gezet.

Wanneer de werking wordt gestopt en
onmiddellijk hervat.

bijgeluiden.

stoom vrij.

• Geluid van het koelmiddel dat door het apparaat stroomt.

• Geluid van overtollig water dat via de afvoerbuis wordt afgevoerd.
Geluiden van uitzettende of krimpende materialen door

temperatuurverandering.
De geuren in huis, zoals etensluchtjes, parfum en sigarettenrook, zijn

door de airconditioner opgezogen en worden nu weer uitgeblazen.
Het inwendige van het apparaat is stoffig. Raadpleeg uw leverancier.

Het vocht uit de lucht condenseert in de koelende luchtstroom en vormt
druppels.

• Inwendig reinigen is noodzakelijk, aangezien het binnenwerk (de
warmtewisselaar) vuil is. Raadpleeg uw leverancier, aangezien het
nodige onderhoud technisch van aard is.

• Tijdens het ontdooien

• De ventilator draait door voor een soepele werking.

• De ventilator kan soms blijven draaien door de drogende
warmtewisselaar, vanwege de instellingen.

• Wanneer de temperatuur van de uitgeblazen lucht erg laag is, evenals
tijdens het ontdooien, wordt automatisch de horizontale
uitblaasrichting aangehouden.

• De stand van de jaloezien wordt soms afzonderlijk ingesteld.

Wanneer de uitblaasrichting wordt gewijzigd, bewegen de jaloezien na
het opzoeken van de normale uitgangsstand.

Dit is om de werking te controleren en om te controleren of de rotatie van
de ventilatormotor binnen het gebruiksbereik ligt.

De werking begint nog even niet gedurende ongeveer de eerste 3
minuten, omdat het compressorbeveiligingscircuit is ingeschakeld.

Tijdens het ontdooien

De ventilator draait door voor een soepele werking.

83

CONTROLEREN VOORDAT U EEN REPARATEUR BELT

Probleem Oorzaak Oplossing

De airconditioner werkt
helemaal niet, ook al is de
stroom ingeschakeld.

Onvoldoende koeling of
verwarming

Als uw airconditioner nog steeds niet goed werkt, ook na het controleren van de bovenstaande punten, stopt u dan eerst de
werking en schakel de stroom uit. Neem vervolgens contact op met uw leverancier en geef het serienummer en de aard van het
probleem door. Probeer nooit om zelf uw airconditioner te repareren, want dat zou zeer gevaarlijk voor u kunnen zijn. Tevens
geeft u door of het inspectieteken en de letters E, F, H, L, P in combinatie met bepaalde cijfers verschijnen op het LCD-scherm
van de afstandsbediening.

Er is een stroomonderbreking
(geweest).

De bedieningstoets staat in de uit-stand. • Schakel de stroom weer in als de

Er is een zekering gesprongen. Als er een zekering is gesprongen, raadpleegt u uw

De luchtinlaat of luchtuitblaasopening
van de binnen- en buitenunits is verstopt
door stof of ander materiaal.

De windsnelheidsschakelaar staat op
"Low".

Onjuiste temperatuurinstellingen Zie de "TIPS VOOR ENERGIEBESPARING".
Er komt direct zonlicht de kamer binnen

in de koelingsstand.
Er staan n of meer deuren en/of ramen

open.
Het luchtfilter is verstopt. Zie onder "ONDERHOUD EN REINIGING".
Te veel warmtebronnen in de kamer in

de koelingsstand.
Te veel personen in de kamer in de

koelingsstand.

Druk weer op de AAN/UIT-toets van de
afstandsbediening.

hoofdstroomschakelaar werd uitgeschakeld.

• Als de stroomonderbreker vanzelf is
uitgeschakeld, raadpleegt u dan uw leverancier
zonder opnieuw in te schakelen.

leverancier.
Verwijder het stof en blokkerend materiaal.

Schakel over naar "High" of "Strong".

Verminder het aantal warmtebronnen en gebruik ze
zo min mogelijk.

Verminder de temperatuurinstellingen of of schakel
over naar "High" of "Strong".

TIPS VOOR ENERGIEBESPARING

Vermijden

• Blokkeer de luchtinlaat en de uitblaasopening van het apparaat niet. Als n hiervan geblokkeerd wordt, zal het
apparaat niet goed werken en kan het schade oplopen.

• Zorg dat er geen direct zonlicht de kamer binnenstroomt. Sluit de gordijnen, jaloezien of zongordijnen. Zolang de wanden of
het plafond van de kamer door de zon verwarmd worden, zal het koelen van de kamer langer duren.

Voo ral d o e n

• Houd het luchtfilter altijd zo schoon mogelijk. (Zie "ONDERHOUD EN REINIGING".) Bij een verstopt filter zullen de prestaties
van het apparaat afnemen.

• Om te voorkomen dat de frisse lucht na airconditioning direct ontsnapt, dient u ramen, deuren en andere openingen gesloten
te houden.

OPMERKING

Als de stroom uitvalt terwijl het apparaat in werking is

Als de stroomvoorziening van dit apparaat tijdelijk wegvalt, zal het apparaat automatisch de werking hervatten zodra het weer
stroom krijgt, met dezelfde instellingen als van vr de stroomonderbreking.

84

SPECIFICATIONS

4-Way Cassette (U1 type)

Model Name

Power Source

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

High

Medium

Low

High

Medium

Low

S-22MU1E51 S-28MU1E51 S-36MU1E51 S-45MU1E51 S-56MU1E51

220 - 230 - 240 V, single-phase, 50 Hz

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

kg 27 27 27 27 27

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

kg 28 28 31 31 31

2.2 2.8 3.6 4.5

7,500 9,600 12,300 15,400

2.5 3.2 4.2 5.0

8,500 10,900 14,300 17,100

30 30 30 31

29 29 29 29

28 28 28 28

47 47 47 48

46 46 46 46

45 45 45 45

290×950×950 290×950×950 290×950×950 290×950×950 290×950×950 290×950×950

S-73MU1E51 S-90MU1E51

220 - 230 - 240 V, single-phase, 50 Hz

7.3 9.0 10.6 14.0

24,900 30,700 36,200 47,800

8.0 10.0 11.4 16.0

27,300 34,100 38,900 54,600

37 38 44 45

32 35 38 39

29 32 34 35

54 55 61 62

49 52 55 55

46 49 51 51

290×950×950 290×950×950 353×950×950 353×950×950 353×950×950

S-106MU1E51 S-140MU1E51 S-160MU1E51

5.6

19,100

6.3

21,500

33

30

28

50

47

45

16.0

54,600

18.0

61,400

46

40

38

63

56

53

S-60MU1E51

6.0

20,500

7.1

24,200

36

32

29

53

49

46

28

Ceiling (T1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-36MT1E5 S-45MT1E5 S-56MT1E5 S-73MT1E5 S-106MT1E5 S-140MT1E5

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

kg

3.6 4.5 5.6 7.3

12,000 15,000 19,000 25,000

4.2 5.0 6.3 8.0

14,000 17,000 21,000 27,000

35 36 36 38

32 33 33 36

30 30 30 33

46 47 47 49

43 44 44 47

41 41 41 44

210×910×680

210×910×680 210×910×680 210×1180×680 210×1595×680 210×1595×680

21

21 21 25 33 33

36,000

39,000

10.6

11.4

41

38

35

52

49

46

14.0

47,800

16.0

54,600

43

40

37

54

51

48

157

SPECIFICATIONS

High Static Pressure Ducted (E1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-73ME1E5 S-106ME1E5 S-140ME1E5

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

7.3 10.6 14.0

25,000 36,000 47,800

8.0 11.4 16.0

27,000 39,000 54,600

44 45 47

43 44 46

42 42 44

55 56 58

54 55 57

53 53 55

420×1065×620

kg 47 50 54

420×1065×620 450×1065×620

4-Way Cassette 60x60 (Y1 type)

Model Name S-22MY1E5 S-28MY1E5 S-36MY1E5 S-45MY1E5 S-56MY1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

2.2 2.8 3.6 4.7

7,500 9,600 12,000 16,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

30 30 32 36

27 27 29 32

25 25 26 28

46 46 49 53

43 43 46 48

41 41 42 45

kg

313×625×625

18.4

313×625×625 313×625×625 313×625×625 313×625×625

18.4 18.4 18.4 18.4

Slim Low Static Ducted (M1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-22MM1E5 S-28MM1E5 S-36MM1E5 S-45MM1E5 S-56MM1E5

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

28 30 32 34

27 29 30 32

25 27 28 30

43 45 47 49

42 44 45 47

40 42 43 45

200×750×640

kg

200×750×640 200×750×640 200×750×640 200×750×640

19

19 19 19 19

S-224ME1E5 S-280ME1E5

220 - 230 - 240 V,
single-phase, 50 Hz

22.4 28.0

76,400 95,500

25.0 31.5

85,300 107,500

48 51

47 50

46 49

59 62

58 61

57 60

467×1428×1230 467×1428×1230

110 120

5.6

19,000

6.3

21,000

41

37

33

58

54

50

5.6

19,000

6.3

21,000

35

33

31

52

50

48

158

SPECIFICATIONS

Low Silhouette Ducted (F2 type)

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

High

Medium

Low

High

Medium

Low

High

Medium

Low

High

Medium

Low

BTU/h

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

BTU/h

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

S-22MF2E5 S-28MF2E5 S-36MF2E5 S-45MF2E5 S-56MF2E5

220 - 230 - 240 V, single-phase, 50 Hz

kW

kW

kg 29 29 29 29 29

kW

kW

kg 34 34 46 46 46

2.2 2.8 3.6 4.5

7,500 9,600 12,300 15,400

2.5 3.2 4.2 5.0

8,500 10,900 14,300 17,100

33 33 33 34

29 29 29 32

25 25 25 28

55 55 55 56

51 51 51 54

47 47 47 50

290×800×700 290×800×700 290×800×700 290×800×700 290×800×700 290×1,000×700

S-73MF2E5 S-90MF2E5 S-106MF2E5 S-140MF2E5 S-160MF2E5

220 - 230 - 240 V, single-phase, 50 Hz

7.3 9.0 10.6 14.0

24,900 30,700 36,200 47,800

8.0 10.0 11.4 16.0

27,300 34,100 38,900 54,600

35 37 38 39

32 34 34 35

26 28 31 32

57 59 60 61

54 56 56 57

48 50 53 54

290×1,000×700 290×1,000×700 290×1,400×700 290×1,400×700 290×1,400×700

5.6

19,100

6.3

21,500

34

32

28

56

54

50

16.0

54,600

18.0

61,400

40

36

33

62

58

55

S-60MF2E5

6.0

20,500

7.1

24,200

35

32

26

57

54

48

34

2-Way Cassette (L1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-22ML1E5 S-28ML1E5 S-36ML1E5 S-45ML1E5 S-56ML1E5 S-73ML1E5

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

kg

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

30 33 34 35

27 29 31 33

24 26 28 29

40 44 45 46

38 40 42 44

35 37 39 40

358×1060×680

358×1060×680358×1060×680 358×1060×680 358×1060×680 358×1360×680

28.5

28.5 28.5 28.5 28.5 39

5.6

19,000

6.3

21,000

35

33

29

46

44

40

7.3

25,000

8.0

27,000

38

35

33

49

46

44

159

SPECIFICATIONS

1-Way Cassette (D1 type)

Model Name

Power Source

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

Floor Standing (P1 type)

Model Name S-22MP1E5 S-28MP1E5 S-36MP1E5 S-45MP1E5 S-56MP1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

S-28MD1E5 S-36MD1E5 S-45MD1E5 S-56MD1E5 S-73MD1E5

220 - 230 - 240 V, single-phase, 50/60 Hz

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

2.8 3.6 4.5 5.6

9,600 12,000 15,000 19,000

3.2 4.2 5.0 6.3

11,000 14,000 17,000 21,000

36 36 36 38

34 34 35 36

33 33 34 34

47 47 47 49

45 45 46 47

44 44 45 45

220×1230×800

kg 26.5 26.5 26.5 26.5 27.5

7,500 9,600 12,000 15,000

8,500 11,000 14,000 17,000

615×1065×230

kg

220×1230×800 220×1230×800 220×1230×800 220×1230×800

2.2 2.8 3.6 4.5

2.5 3.2 4.2 5.0

33 33 39 38

30 30 35 35

28 28 29 31

44 44 50 49

41 41 46 46

39 39 40 42

615×1065×230 615×1065×230 615×1380×230 615×1380×230

29

29 29 39 39

7.3

25,000

8.0

27,000

45

40

36

56

51

47

5.6

19,000

6.3

21,000

39

36

31

50

47

42

S-71MP1E5

7.1

24,000

8.0

27,000

41

38

35

52

49

46

615×1380×230

39

Concealed Floor Standing (R1 type)

Model Name S-22MR1E5 S-28MR1E5 S-36MR1E5 S-45MR1E5 S-56MR1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

2.2 2.8 3.6 4.5

7,500 9,600 12,000 15,000

2.5 3.2 4.2 5.0

8,500 11,000 14,000 17,000

33 33 39 38

30 30 35 35

28 28 29 31

44 44 50 49

41 41 46 46

39 39 40 42

616×904×229

kg

616×904×229 616×904×229 616×1219×229616×1219×229 616×1219×229

21

21 21 28 28

5.6

19,000

6.3

21,000

39

36

31

49

46

42

160

S-71MR1E5

7.1

24,000

8.0

27,000

41

38

35

52

49

46

616×1219×229

28

SPECIFICATIONS

Wall Mounted (K1 type)

Model Name

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

High

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Model Name S-45MK1E5 S-56MK1E5

Power Source 220 - 230 - 240 V, single-phase, 50/60 Hz

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Medium

Low

High

Medium

Low

High

Medium

Low

High

Medium

Low

S-22MK1E5 S-28MK1E5 S-36MK1E5

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

kg

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

dB(A)

mm

kg 13 13 14.5

2.2 2.8 3.6

7,500 9,600 12,000

2.5 3.2 4.2

8,500 11,000 14,000

35 35 37

32 32 33

28 28 29

46 46 48

43 43 44

39 39 40

285×825×217

15,000 19,000

17,000 21,000

300×1065×230

285×825×217 285×825×217

10

4.5 5.6

5.0 6.3

38 40

34 36

30 32

49 51

45 47

41 43

10 10

300×1065×230

S-73MK1E5

300×1065×230

S-106MK1E5

7.3

25,000

8.0

27,000

47

44

40

58

55

51

300×1065×230

10.6

36,000

11.4

39,000

49

45

42

60

56

53

14.5

161

SPECIFICATIONS

3WAY (MF2 series)

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

Model Name

Power Source

Cooling Capacity

Heating Capacity

Sound Pressure Level

Sound Power Level

Unit Dimensions (H×W×D)

Net Weight

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

mm

kg

kW

BTU/h

kW

BTU/h

dB(A)

dB(A)

mm

kg

U-8MF2E8 U-10MF2E8 U-12MF2E8 U-14MF2E8

380 - 400 - 415 V, 3-phase, 50 Hz

22.4 28.0 33.5 40.0

76,500 95,600 114,300 136,500

25.0 31.5 37.5 45.0

85,300 107,500 128,000 153,600

57.0 59.0 61.0 62.0

71.5 73.5 75.5 76.5

1758×1000×930 1758×1000×930 1758×1000×930 1758×1000×930

269 269 314 322

U-16MF2E8

380 - 400 - 415 V,

3-phase, 50 Hz

45.0

153,600

50.0

170,600

62.0

76.5

1758×1000×930

322

162

SPECIFICATIONS

CARACTÉRISTIQUES / ESPECIFICACIONES / TECHNISCHE DATEN /
SPECIFICHE / SPECIFICATIE / ESPECIFICAÇÕES

EnglishFrançais Español Deutsch

4-Way Cassette (U1 type) Cassette 4 voies (Type U1) Cassette de 4 vías (tipo U1) 4-Weg Kassette (Typ U1)

Ceiling (T1 type) Plafond (Type T1) Techo (tipo T1) Deckenmontage (Typ T1)

High Static Pressure Ducted (E1
type)

4-Way Cassette 60x60 (Y1 type) Cassette 4 voies 60x60 (Type Y1) Cassette de 4 vías 60x60 (tipo Y1) 4-Weg Kassette 60 x 60 (Typ Y1)

Slim Low Static Ducted (M1 type) Conduit Mince Faible S

Low Silhouette Ducted (F2 type) Conduit Silhouette Basse

2-Way Cassette (L1 type) Cassette 2 voies (Type L1) Cassette de 2 vías (tipo L1) 2-Weg Kassette (Typ L1)

assette (D1 type) Cassette 1 voie (Type D1) Cassette de 1 vía (tipo D1) 1-Weg Kassette (Typ D1)

1-Way C

Floor Standing (P1 type) Vertical au sol (Type P1) De pie (tipo P1) Bodenaufstellung (Typ P1)

Concealed Floor Standing
(R1 type)

Wall Mounted (K1 type) Monté au mur (Type K1) Montado en pared (tipo K1) Wandmontage (Typ K1)

3WAY (MF2 series) 3WAY (série MF2) 3WAY (serie MF2) 3WAY (Serie MF2)

Conduit Haute Pression Statique
(Type E1)

(Type M1)

(Type F2)

Ver ti cal au sol caché (Type R1) De pie y oculto (tipo R1) Bodenaufstellung/Einbau (Typ R1)

tatique

Conductos de presión estática
alta (tipo E1)

Conductos finos de presión
estática baja (tipo M1)

Conductos de silueta baja
(tipo F2)

Kanalgerät mit hoher statischer
Pressung (Typ E1)

Flaches Kanalgerät mit niedriger
statischer Pressung (M1)

Kanalgerät, flache Bauform (Typ
F2)

English Italiano Nederlands Português

4-Way Cassette (U1 type) A cassetta a 4 vie (tipo U1) 4-weg cassette (type U1) Cassete de 4 vias (Tipo U1)

Ceiling (T1 type) A sof fitto (tipo T1) Plafond (type T1) Tecto (Tipo T1)

High Static Pressure Ducted
(E1 type)

4-Way Cassette 60x60 (Y1 type) A cassetta a 4 vie 60x60 (tipo Y1) 4-weg cassette 60x60 (type Y1) Cassete de 4 vias 60x60 (Tipo Y1)

Slim Low Static Ducted (M1 type) S

Low Silhouette Ducted (F2 type) A profilo basso a condotto

2-Way Cassette (L1 type) A cassetta a 2 vie (tipo L1) 2-weg cassette (type L1) Cassete de 2 vias (Tipo L1)

1-Way Cassette (D1 type) A cassetta

Floor Standing (P1 type) A pavimento (tipo P1) Vloermodel (type P1) Montagem no chão (Tipo P1)

Concealed Floor Standing
(R1 type)

Wall Mounted (K1 type) Con montaggio a parete (tipo K1) Wandmodel (K1) Montagem na parede (Tipo K1)

3WAY (MF2 series) 3WAY (serie MF2) 3WAY (serie MF2) 3WAY (Série MF2)

A condotto ad alta pressione
statica (tipo E1)

ottile a condotto a bassa

pressione statica (tipo M1)

(tipo F2)

a 1 via (tipo D1) 1-weg cassette (type D1) Cassete de 1 via (Tipo D1)

A pavimento nascosto (tipo R1) Verborgen vloermodel (type R1) Montagem no chão oculta

Kanaalmodel met hoge statische
druk (type E1)

Slank laag statisch kanaalmodel
(type M1)

Kanaalmodel met onopvallend
silhouet (type F2)

Pressão estática elevada no tubo
(Tipo E1)

Estática baixa fina no tubo
(Tipo M1)

Baixo perfil no tubo (Tipo F2)

(Tipo R1)

163

SPECIFICATIONS

CARACTÉRISTIQUES / ESPECIFICACIONES / TECHNISCHE DATEN /
SPECIFICHE / SPECIFICATIE / ESPECIFICAÇÕES

EnglishFrançais Español Deutsch

Model Name Nom du modèle Nombre del modelo Modellbezeichnung

Power Source Source d'alimentation Fuente de alimentación Spannungsquelle

Cooling Capacity Capacité de refroidissement Capacidad de refrigeración Kühlleistung

Heating Capacity Ca pacité de chauffage Capacidad de calefacción Heizleistung

Sound Pressure Level (High/
Medium/Low)

Sound Power Level (High/
Medium/Low)

Unit Dimensions (HxWxD; mm) Dimensions d'unité (HxLxP ; mm) Dimensiones de la unidad (Alto x

(HxWxD: ceiling dimension) (HxLxP : dimensions plafond) (Alto x Largo x Ancho: dimensión

Net Weight (kg) Poids net (kg) Peso neto (kg) Nettogewicht (kg)

Niveau de press
Moyen/Bas)

Niveau de puissance sonore
(Haut/Moyen/Bas)

ion sonore (Haut/

Nivel de presión acústica (alto/
medio/bajo)

Nivel de potencia acú stica (alto/
medio/bajo)

Largo x Ancho; mm)

del techo)

Schalldruckpegel (hoch/mittel/
niedrig)

Schallleistungspegel (hoch/mittel/
niedrig)

bmessungen (H x B x T

Gerätea
[mm])

(H x B x T: Deckenmaß)

English Italiano Nederlands Português

Model Name Modello Modelnaam Nome do modelo

Power Source Fonte di alimentazione Voeding Fonte de alimentação

Cooling Capacity Capacità di raffreddamento Koelingscapa citeit Capacidade de arrefecimento

Heating Capacity Ca pacità di riscaldamento Verwarmingscapaciteit Capacidade de aquecim ento

Sound Pressure Level (High/
Medium/Low)

Sound Power Level (High/
Medium/Low)

Unit Dimensions (HxWxD; mm) Dimensioni unità (AxLxP; mm) Afmetingen van de unit (H x B x D;

(HxWxD: ceiling dimension) (AxLxP: dimensione s

Net Weight (kg) Peso netto (kg) Nettogewicht (kg) Peso líquido (kg)

Livello di pressione acustica (alto/

asso)

medio/b

Livello di potenza acustica (alto/
medio/basso)

offitto) ( H x B x D: plafond afmeting) (AxLxP: dimensão do tecto)

Geluidsdrukniveau (hoog/
normaal/laag)

Geluidsvermogenniveau (hoog/
normaal/laag)

mm)

Nível da pressão do som (Alto/
Médio/Baixo)

Nível da potência de som (Alto/
Médio/Baixo)

Dimensões da unidade (AxLxP;
mm)

164

SPECIFICATIONS

ΠΡΟΔΙΑΓΡΑΦΕΣ / СПЕЦИФИКАЦИИ /
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / СПЕЦИФІКАЦІА

English Ελληνικη Български Русский Українська

4-Way Cassette (U1 type) Κασέτας 4-δρομο (Τύπο ς

Ceiling (T1 type) Οροφής (Τύπο ς T1) Таванен (тип Т1) Потолочный (Тип T1) Стельовий (тип T1)

High Static Pressure
Ducted (E1 type)

4-Way Cassette 60x60
(Y1 type)

Slim Low Static Ducted
(M1 type)

Low Silhouette Ducted
(F2 type)

2-Way Cassette (L1 type) Κασέτας 2-δρομο (Τύπος

1-Way Cassette (D1 type) Κασέτας 1-δρομο (Τύπο ς

Floor Standing (P1 type) Όρθιο δαπέδου (Τύπ ος

Concealed Floor Standing
(R1 type)

Wall Mounted (K1 type) Επιτοίχιο (Τύπ ος K1)

3WAY (MF2 series) 3WAY (Σειρά MF2) 3WAY (серия MF2) 3WAY (серии MF2) 3WAY (серія MF2)

U1)

Αγωγός υψηλής στατικής
πίεσης (Τύπ ος E1)

Κασέτας 4-δρομο 60x60
(Τύπ ο ς Y1)

Αγωγός χαμηλής στατικής
πίεσης λεπτού τύπου
(Τύπ ο ς M1)

Χαμηλής σιλουέτας με
αγωγό (Τύπ ο ς F2)

L1)

D1)

P1)

Εντοιχισμένο όρθιο
δαπέδου (Τύπ ος R1)

4-пътен касетен (тип U1) Кассетный с 4

Високонапорен канален
(тип Е1)

4-пътен касетен 60х60
(тип Y1)

Тънък нисконапорен
канален (тип М1)

Канален с нисък силует
(тип F2)

2-пътен касетен (тип L1) Кассетный с 2

1-пътен касетен (тип D1) Кассетный с 1

Подов колонен (тип P1) Напольный (Тип P1) Підлоговий (тип P1)

Скрит подов колонен
(тип R1)

Стенен (тип К1) Настенный (тип K1) Настінний (тип K1)

направлениями потока
(тип U1)

Скрытый с высоким
статическим давлением
(тип E1)

Кассетный с 4
направлениями потока
60x60 (тип Y1)

Скрытый тонкий с
низким статическим
давлением (тип M1)

Скрытый плоский (тип
F2)

направлениями потока
(тип L1)

направлением потока
(тип D1)

Скрытый напольный (Тип
R1)

4-канальний касетний
(тип U1)

Із каналом під високим
статичним тиском (тип
E1)

4-канальний касетний
60x60 (тип Y1)

Тонкий, із каналом під
низьким статичним
тиском (тип M1)

Із каналом з низького
профілю (тип F2)

2-канальний касетний
(тип L1)

1-канальний касетний
(тип D1)

Прихований підлоговий
(тип R1)

English Ελληνικη Български Русский Українська

Model Name Όνομα μοντέλου Наименование на модел Название модели Назва моделі

Power Source Πηγή ισχύος Захранване Источник питания Джерело живлення

Cooling Capacity Δυνατότητα ψύξης Охлаждаща мощно ст Мощность охлаждения Охолоджувальна

Heating Capacity Δυνατότητα θέρμανσης Отоплителна мощност Мощн ость обогрева Нагрівальна зд атність

Sound Pressure Level
(High/Medium/Low)

Sound Power Level (High/
Medium/Low)

Unit Dimensions (HxWxD;
mm)

(HxWxD: ceiling
dimension)

Net Weight (kg) Καθαρό βάρος (kg) Нетно тегло (кг) Вес нетто ( кг) Вага нетто (кг)

Επίπεδο πίεσης ήχου
(Υψηλό/Μεσαίο/Χαμηλό)

Επίπεδο ισχύος ήχου
(Υψηλό/Μεσαίο/Χαμηλό)

μονάδας

Διαστάσεις

(ΥxΠxΒ, mm)

(ΥxΠxΒ: διαστάσεις
οροφής)

Ниво на звуково
налягане

Ниво на сила на звука Уровень звуковой

Размери на модула
(ВхШхД, мм)

ВхШхД: размери на
тавана)

Уровень звукового
давления (Высокий/
Средний/Низкий)

мощности (Высокий/
Средний/Низкий)

Размеры аппарата
(ВxШxГ; мм)

(ВxШxГ: размеры
потолка)

здатність

Рівень звукового тиску
(високий/середній/
низький)

Рівень потужності звуку
(високий/середній/
низький)

Розміри пристрою
(ВxШxГ; мм)

(ВxШxГ: розмір стелі)

165

Authorized representative in EU
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany

© Panasonic Corporation 2012
Unauthorized copying and distribution is a
violation of law.

BE1112-0

Printed in Malaysia
