使用说明书
SD 多功能相机
型号 SV-AS30
使用前，请完整阅读本说明书。
GCS
VQT0N06
目录
准备工作
安全注意事项 .................................... 4
简介................................................... 6
附件................................................... 8
可用的卡 ........................................... 9
部件................................................. 10
插入 / 取出电池或卡 ........................ 12
为电池充电...................................... 14
打开本设备...................................... 16
切换模式 ......................................... 17
如何设置菜单 .................................. 18
设置菜单 ......................................... 20
设置时钟 ......................................... 22
快捷菜单 ......................................... 24
拍摄
拍摄之前 ......................................... 25
拍摄................................................. 26
可拍摄图片的近似值和时间 ............ 29
更改图片尺寸和质量 ....................... 31
放大图片 （数码变焦）.................... 33
聚焦近距离拍摄目标 （近拍）......... 34
翻转图片 （自拍）........................... 34
设置闪光灯...................................... 36
使用自拍定时器拍摄 ....................... 38
将色彩调节为自然色调 （白平衡）
在暗处拍摄 （夜间模式）................ 40
补偿曝光 ......................................... 41
设置 ISO 感光度.............................. 42
.... 39
回放
回放................................................. 43
在回放过程中调节音量 .................... 46
6
个图片多重回放 （缩略图显示）
重复回放动态影像 （重复回放）...... 47
删除文件.......................................... 47
防止意外删除文件 （锁定设置）...... 49
放大图片 （目标变焦）.................... 50
将静态图片注册为 “收藏夹”......... 51
创建带有音频的幻灯片 .................... 52
以幻灯片回放静态图片 .................... 54
直接连接至打印机打印图片
(PictBridge) ................................ 55
设置要打印的静态图片和打印数量
（DPOF 打印）........................... 58
..... 46
回放音乐
回放音乐.......................................... 60
选择播放列表 .................................. 64
重复回放.......................................... 64
2
VQT0N06
连接至 PC
软件的操作环境 ............................... 65
第一次连接至 PC 之前 （安装）...... 68
安装 USB 驱动程序 ......................... 69
安装 SD Viewer ............................... 69
安装 SD-Jukebox ............................ 71
连接至 PC ....................................... 72
检查 PC 是否正确识别本设备.......... 74
安全断开 USB 电缆 ......................... 75
用于本设备的卡的文件夹结构 ......... 76
在 PC 上使用卡中的文件 ................. 77
回放复制的文件
([Picture] • [MPEG4]) .................. 78
使用 SD Viewer ............................... 79
使用 SD-Jukebox ............................ 81
阅读软件的使用说明书 .................... 82
卸载软件.......................................... 83
使用注意事项
本设备 ............................................. 84
AC 适配器 ....................................... 85
电池 ................................................. 86
充电错误.......................................... 87
水汽凝结.......................................... 87
LCD 监视器 ..................................... 88
卡..................................................... 88
拍摄的文件 ...................................... 89
格式化 ............................................. 89
演示模式.......................................... 89
其它
屏幕显示 .......................................... 90
信息 ................................................. 92
故障排除 (Q&A) ............................... 93
规格................................... 97
最终用户许可协议 ........... 103
3
VQT0N06
准备工作
安全注意事项
警告
为了减少火灾、震动引起的损坏和不必要的干扰，请您务必使用我们
推荐的附件，不要将此设备暴露于雨中或潮湿环境中。不要卸下机身
的前盖 （或后盖）；机身中没有用户可维修的部件。需要维修时，请
联系授权的维修人员。
电源插座应安装在设备附近并应易于触及。
小心
如果电池放置错误，有发生爆炸的危险。
更换电池时，只能用与此相同的电池或制造商建议使用的同等类型的
电池。
根据制造商的说明处理废旧电池。
4
VQT0N06
重要事项
请遵守所有版权。
您拍摄和创建的内容仅可用于个人娱乐。根据版权法，未获得版权所有
人的许可，不能使用其它材料。
≥ 由于未按照使用说明书操作而导致的伤害或材料损坏，均由用户自行
负责。
≥ 如果长时间连续使用或在较高环境温度下使用 SD 多功能相机，屏幕
上可能会出现红色、蓝色、绿色或白色斑点，并录制在静态图片上。
这是由于机体内部温度升高所致。这并非故障。在此情况下，请关闭
SD 多功能相机并搁置片刻。
≥ 制造商对于因 SD 多功能相机、其附件或记忆卡的故障或缺陷造成的
任何损失概不负责。
≥ 请注意，您的 SD 多功能相机的实际控件、组件、菜单项等都可能与
本使用说明书中的图例略有不同。
≥ 在本使用说明书中，“记忆卡”和 “卡”表示 “SD 记忆卡”。
≥ 请注意， SD 多功能相机可能无法回放在其它设备上录制或创建的数
据，其它设备可能也无法回放在 SD 多功能相机上录制的数据。
≥ SD 多功能相机的铭牌安装在电池隔仓的底部。
5
VQT0N06
准备工作 （续）
简介
亲爱的顾客，
借此机会我们感谢您购买此款 Panasonic SD 多功能相机。请仔细阅读
本使用说明书，并妥善保管以便日后参考。
≥ SD 徽标是商标。
≥ MPEG Layer-3 音频解码技术由 Fraunhofer IIS 和 Thomson
multimedia 许可。
≥ This product is licensed under the MPEG-4 patent portfolio license
for the personal and non-commercial use of a consumer to (i)
encode video in compliance with the MPEG-4 Video Standard
(“MPEG-4 Video”) and/or (ii) decode MPEG-4 Video that was
encoded by a consumer engaged in a personal and non-commercial
activity and/or was obtained from a licensed video provider. No
license is granted or implied for any other use. Additional information
may be obtained from MPEG LA. See http://www.mpegla.com
≥ Microsoft、 Windows 和 Windows Media 是
Microsoft Corporation 在美国和其它国家和 / 或
地区的注册商标或商标。
≥ Adobe、 Adobe Acrobat 和 Acrobat Reader 是
Adobe Systems Incorporated 在美国和 / 或其它
国家或地区的商标或注册商标。
≥ WMA 是由 Microsoft Corporation 开发的压缩格式。它可达到与 MP3
相同的声音质量，而文件大小要小于 MP3。
≥ 本设备与多位率 （Multiple Bit Rate）（ MBR： 包含以不同位率解码
的相同内容的文件）不兼容。
.
6
VQT0N06
≥ 乐曲识别技术和相关的数据由 Gracenote 和
Gracenote CDDB 乐曲识别服务提供。 Gracenote 是
乐曲识别技术和相关内容传送的行业标准。有关更多
信息，请访问 www.gracenote.com
≥ CD 和与音乐相关的数据来自 Gracenote, Inc.，版权
C 2000–2003 Gracenote。 Gracenote CDDB
。
®
Client Software，版权 2000–2003 Gracenote。本产品或服务可能涉
及以下一项或多项美国专利：#5,987,523、 #6,061,680、
#6,154,773、#6,161,132、 #6,230,192、 #6,230,207、 #6,240,459、
#6,330,593 和其它已公布或待决的专利权。
≥ Gracenote
®
和 CDDB® 是 Gracenote 的注册商标。 Gracenote 徽标
和标识、 Gracenote CDDB 徽标和标识以及 “Powered by
Gracenote”徽标是 Gracenote 的商标。
≥ 本产品的某些部分受版权法保护，而且其提供得到了 ARIS/SOLANA/
4C 的许可。
≥ 本使用说明书中提到的其它系统及产品名称通常均为开发所涉系统或
产品的制造商的注册商标或商标。
®
≥ ™ 和
标志在本说明书中不用于识别注册商标和商标。
≥ 本使用说明书的内容、完整再版或复制版本如有更改，恕不另行通
知。
≥ AAC 专利许可 （美国专利号）；
08/937,950
5848391
5,291,557
5,451,954
5 400 433
5,222,189
5,357,594
5,752,225
5,394,473
5,583,962
5,274,740
5,633,981
5 297 236
4,914,701
5,235,671
07/640,550
5,579,430
08/678,666
98/03037
97/02875
97/02874
98/03036
5,227,788
5,285,498
5,481,614
5,592,584
5,781,888
08/039,478
08/211,547
5,703,999
08/557,046
08/894,844
5,299,238
5,299,239
5,299,240
5,197,087
5,490,170
5,264,846
5,268,685
5,375,189
5,581,654
05-183,988
5,548,574
08/506,729
08/576,495
5,717,821
08/392,756
7
VQT0N06
准备工作 （续）
附件
使用本设备之前，请检查附件。
不包括 SD 记忆卡。
电池组 遥控器
N2QCBD000045
AC 适配器
VSK0670
立体声耳机
L0BAB0000173
AC 电源线
A
K2CR2DA00004
中华人民共和国以
外的地区
B
K2CA2CA00020
中华人民共和国
USB 托架
VSK0675
USB 电缆
K2KZ4CB00008
CD-ROM
手带
VFC4088
便携袋
VFC4079
清洁布
VFC1792
8
VQT0N06
∫ 可选附件
≥ 电池组 (CGA-S003E/1B)
可用的卡
≥ 本设备可用的卡为 SD 记忆卡。 (MultiMediaCard 不可用。 )
≥ 我们建议使用 Panasonic SD 记忆卡。
∫ 关于 SD 记忆卡（可选）
≥ SD 记忆卡是一种体积小、重量轻和可抽取的外用
卡。 SD 记忆卡配有禁止写入和格式化的写保护开
关 1。（将开关移至 LOCK 侧时，无法在卡上写
入或删除数据，也无法格式化。开关解除锁定后，
即可使用这些功能。）
≥ SD 记忆卡中拍摄的图片可以在带有 SD 记忆卡槽
的 Panasonic DVD 录像机等上播放。（根据文件的不同，在某些情况
下图片可能无法播放。）
≥ DVD 录像机录制的动态影像 （MPEG4 格式）可以在本设备上播放。
• 本设备拍摄的 [MPEG4] 文件 （ASF 格式）可能无法在 Panasonic
MPEG4 动态影像播放器上回放。在此情况下，安装 CD-ROM （随
附）中的 SD Viewer 3.2E for D-snap 并使用 [MPEG4 Converter] 转
换文件后可以回放文件。
• 根据型号的不同，可用的录制方法 （文件格式）会有所不同。有关
可用的型号、拍摄方法等详情，请仔细检查目录、网站或本设备的使
用说明书。
1
9
VQT0N06
准备工作 （续）
部件
1
2
4
5
6
7
8
13
MODE
MENU
∫ 机体
1 闪光灯
3
2 自拍定时器指示灯 (P38)
3 镜头 (P34)
4 近拍开关 [ ] (P34)
5 手带固定器
6 LCD 监视器 (P90)
7 快门按钮 [¥] (P27)
8 调节球 (P18)
• 用于设置菜单、回放文件、变焦等。
• 在切换模式、操作菜单或打开本设备时呈
红色 （拍摄模式）或绿色 （回放模式）闪
9
10
11
12
14
15
16
烁（亮起）。
9 电源 / 充电 / 卡存取指示灯 (P16)
10 MODE 按钮 [MODE] (P17)
• 它还用于在 [Voice] 或 [Audio] 模式 的回
放过程中防止操作错误。 (P63)
11 MENU 按钮 [MENU] (P18)
• 它也用于显示快捷菜单。 (P24)
12 蜂鸣器
• 操作音从蜂鸣器中发出。
13 端子 （遥控器） []
14 麦克风 (P28)
15 电源开关 (P16)
16 拍摄 / 回放模式开关
[ / ] (P17, 26, 43)
17 翻转按钮 [REV] (P35)
17
10
VQT0N06
18
19
22
21
20
1
1
1
1
2
2
2
2
6
6
6
6
7
7
7
1
1
1
1
7
3
3
3
3
4
4
4
4
5
5
5
5
2
2
2
2
18 卡槽 (P13)
19 USB 托架连接器 (P14)
20 电池槽 (P13)
21 电池锁 (P12)
22 卡 / 电池盖 (P12)
∫ 遥控器 (P27, 62)
1 立体声耳机插孔
2 音量按钮 [s VOL r]
3 回放 / 停止按钮 [1/∫]
快门按钮 [¥]
4 快进按钮 [9]
5 快退按钮 [:]
6 保持开关 [1HOLD]
• 锁定遥控器上的按钮。
7 均衡器按钮 [EQ]
∫ 立体声耳机 (P61)
≥ 使用耳机时，请确保连接至遥控器 （随
附）。
≥ 如果使用立体声耳机 （随附）以外的耳机，
请使用 2 米或以下的耳机 （如果使用遥控
器，则为 3 米或以下）。
1 立体声耳机 （随附）
2 遥控器 （随附）
11
VQT0N06
准备工作 （续）
插入 / 取出电池或卡
执行以下操作之前，请务必关闭本设备。
1 打开设备底部的卡 / 电池盖。
• 滑动卡盖，然后打开它。
2 插入 / 取出电池或卡。
• 仔细阅读下一页。
3 关闭卡 / 电池盖。
• 关闭卡盖，然后在滑动时锁定。
≥ 在存取过程中，切勿打开卡 / 电池盖。 (P16) 否则，卡中的数据可能会
损坏。
≥ 卡 / 电池盖无法完全关闭时，请立即取出卡或电池，然后重新插入。
≥ 如果长时间不使用 SD 多功能相机，请取出电池。
≥ 不要将随附的电池用于其它设备。
≥ 请确保使用正品 Panasonic 电池 (CGA-S003E/1B)。
12
VQT0N06
∫ 插入卡 / 电池
1
2
3
1 槽口 2 卡槽 3 电池槽
• 请务必确认插入卡 / 电池的方向。
• 完全且牢固地插入卡 / 电池。
（如果完全插入卡，则会听到咔嗒声。）
• 请勿触摸卡背面的连接端子。
∫ 取出卡 / 电池
1
2
按下卡直至听到咔嗒声，然
后将卡拉出。
• 如果无法取出电池，请拉动电池的突起部件 2 以取出电池。
向上提升电池锁 1 时，将电池槽朝下，
然后取出电池。
13
VQT0N06
准备工作 （续）
为电池充电
执行下列操作前，请务必关闭本设备。（设备打开时，无法对电池充
电。）使用本设备随附的 AC 适配器。
2
1 将 AC 电源线连接至 AC 适配器和 AC 电源插孔。然后，将
DC 输入线连接至 USB 托架。
• AC 电源线不会完全插入到 AC 适配器插孔中。会留有如图 1 所示的
间隙。
• 始终打开盖子 2。
1
2 确认本设备的方向，然后将其安装到 USB 托架。
• 对齐连接器的位置，然后牢固地插入设备。
• 充电指示灯 1 闪烁，充电开始。
• 充电完成后 （电池约在 90 分钟内完全充电），充电指示灯熄灭。
• 充电完成后，将本设备平直地从 USB 托架上拉出。
14
VQT0N06
∫ 充电时间和可拍摄图片的数量 / 时间（按一粒电池）
充电时间 约 90 分钟
可拍摄图片的数量
连续拍摄时间
连续回放时间
[Picture]
[MPEG4]
[MPEG4]
[Audio]
约 140 个图片
（按 CIPA 标准的拍摄条件）
约 70 分钟
约 160 分钟
约 18 小时
使用随附的立体声
耳机时
≥ 温度： 23oC/ 湿度： 50%
≥ 使用随附的电池和可选的 SD 记忆卡 （256 MB/RP-SDH256）
≥ CIPA 是“Camera & Imaging Products Association”（相机和影像
产品协会）的缩写。
≥ 根据条件的不同，以上所示时间 （数量）会有所不同。
≥ 还包括选件电池组 CGA-S003E/1B。
∫ 充电环境
≥ 在温度为 10–35oC 时为电池充电。（电池温度应相同。）
≥ 为电池正常充电时，充电指示灯约每 2 秒钟闪烁一次。（亮起约 1 秒
钟，熄灭约 1 秒钟。）如果充电指示灯闪烁得比上述时间要快，则出
现故障。有关此情况的信息，请参阅 P87 以寻求应对措施。
≥ 在充电时和充电后，电池温度会升高。 SD 多功能相机在使用过程中
温度也会升高，但这并非故障。
≥ 不使用本设备时，将其从 USB 托架上取下并从插座上断开 AC 电源
线。
15
VQT0N06
准备工作 （续）
打开本设备
1
1 将电源开关滑至 [ON]。
• 将电源开关滑至 [OFF] 时，本设备关闭。
∫ 电源 / 充电 / 卡存取指示灯 1
亮起
闪烁
• 当电源 / 充电 / 卡存取指示灯闪烁时，请勿关闭电源或取出电池和卡。
否则，卡或卡中的数据可能损坏，或者 SD 多功能相机可能无法正常
工作。
• 将本设备连接至 USB 托架上为电池充电时 (P14)，电 源 /充电 / 卡存取
灯也会闪烁。
∫ 电池指示灯
≥ 本设备打开时显示在 LCD 监视器上 (P90)。
≥ 随着电池剩余电量的降低，指示灯如下变化
时，电池将在几分钟内耗尽。为电池充电。
≥ 根据每种模式的不同，电池剩余电量的指示可能增加或减少。每次切
换模式时检查指示灯。
本设备打开。（本设备关闭时，电源 / 充电 / 卡存取指
示灯熄灭。）
本设备正在存取卡。
（用于识别 / 拍摄 / 读取 / 删除等）
>>（闪烁）。当指示灯显示为 （闪烁）
≥ 如果电池过度放电，则即使将电池插入本设备，屏幕也可能会显示信
息“INSERT BATTERY”或无法与 PC 进行 USB 连接。使用前，请
为电池充电。
16
VQT0N06
切换模式
1 将拍摄 / 回放模式开关滑至所需的模式。
• []:拍摄时
• []:播放卡中录制的文件时
MPEG4MPEG4
EXIT
EXIT
MODE
1
EXIT
MODE
2
2 轻按 [MODE] 按钮 1，然后滚动调节球 2 以选择模式。
– 选定图标放大。
• 在本设备中未插入卡的情况下轻按 [MODE] 按钮时，演示模式 (P89)
启用。
3 按下调节球进行设置。
• 有关拍摄模式下的模式，请参阅 P26，有关在回放模式下的模式，请
参阅 P43。
17
VQT0N06
MODE
准备工作 （续）
如何设置菜单
打开本设备并预先选择所需的模式。 (P16–17)
可用的项目视模式而定。
EXITMENU
1
1 轻按 [MENU] 按钮 1。
– 菜单屏幕显示。
MODE
MENU
Flash
EXITMENU
Auto
2
2 滚动调节球 2 以选择子菜单，然后按下调节球进行设置。
– 子菜单屏幕显示。
18
VQT0N06
EXITMENU
MODE
Flash off
EXITMENU
MODE
MENU
MODE
3 滚动调节球以选择所需项目，然后按下调节球进行设置。
– 设置更改，菜单屏幕消失。
• 如果要选择其它项目，请重复步骤 3。
≥ 要停止操作，按下 [MENU] 按钮。
≥ 如果约 30 秒钟内未对调节球执行任何操作，则设备会自动退出菜
单。
≥ 按住 [MENU] 按钮约 1 秒钟时，屏幕显示快捷菜单。 (P24)
19
VQT0N06
准备工作 （续）
设置菜单
您可以在菜单中更改本设备的设置。
1 按下 [MENU] 按钮，然后使用调节球设置所需的项目。
(P18)
Setup
l
为设置选择以下项目。
∫ 设置操作音
Vol um e
l
Main volume
Beep ON
Beep OFF
打开操作音。
关闭操作音。
调节立体声耳机的音量。
(P46)
∫ 设置调节球
Normal
Sensitivity
（调节球）
≥ 在回放模式下选择图片并在缩略图或列表显示中移动时，调节球的反
应速度不会改变。
l
Fast
Slow
这是调节球的标准反应速
度。
调节球的反应速度加快。
调节球的反应速度减慢。
20
VQT0N06
∫ 设置 USB 连接
Connection
(USB)
∫ 设置 LCD 监视器
l
Connection
(PC)
PictBridge
连接至 PC。 (P72)
连接至打印机。 (P55)
Display setup
Icon display
l
Brightness
显示或隐藏图标。
调节 LCD 监视器的亮
度。
∫ 设置电源
5min power off
Auto power off
l
Cancel
≥ 当本设备自动关闭后并想重新打开它时，请将电源开关滑至 [OFF]，
然后滑至 [ON]。
≥ 在 USB 连接模式下进行连接、拍摄 / 回放 MPEG4 影像、播放幻灯片
或音乐，或拍摄 / 回放 [Voice] 文件时， [Auto power off] 不会运作。
约 5 分钟无操作会关闭电
源。
直至电池耗尽，否则不会
关闭电源。
VQT0N06
21
准备工作 （续）
∫ 设置时钟
Clock set
设置时期和时间。
∫ 格式化（初始化）卡
Format
如果卡被格式化，则所有的数据 （包括受保护
的文件）均无法恢复。请格式化前检查数据。
∫ 恢复设置
Reset settings
除时钟设置以外，恢复到初始设置。
设置时钟
购买时，时钟尚未设置。打开设备时钟设置屏幕显示时，设置时钟。
（如果未在此设置时钟，则时钟会自动设置为
2000 年 1 月 1 日 0:00
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Setup
l
Clock set
SEL ENTER
EXITMENU
MODE
。）
2 使用调节球调整日期和时间。
•
每次按下调节球时，突出显示在项目 （日、月、年、小时、分钟）间移
动。上下滚动调节球时，数值更改。（可以设置
22
VQT0N06
• 时间以 24 小时制式显示。
2000 至 2099
的年份。）
SEL ENTER
EXITMENU
MODE
MENU
3 调节日期和时间之后按下 [MENU] 按钮。
– 设置屏幕消失。
≥ 将完全充电的电池插入 SD 多功能相机 1 小时或以上后，即使取出电
池，时钟设置也会在 SD 多功能相机中存储约 10 小时。（时钟设置
保持的时间视电池插入的时间长短而定。最多可以存储约 3 个月。如
果插入了未完全充电的电池，则时间可能会较短。）但是，如果长时
间不插入电池，时钟设置将会取消。在此情况下，请重新设置时钟。
23
VQT0N06
400
AUTO
10
OFF
AUTO
100
200
016
OFF
1600
1280
HDTV
640
ALL
OFF
OFF
SD
OFF
NORMAL
-XBS1
-XBS2
TRA IN
OFF
准备工作 （续）
快捷菜单
1 按下 [MENU] 按钮 1 秒钟或以上，然后使用调节球设置项
目。
• 向上 / 向下 / 向左 / 向右滚动调节球选择项目，然后按下调节球设置。
• 按下 [MENU] 按钮以退出快捷菜单。
<
< 拍摄模式 >
1
234 5
AA
WB
2
400
200
100
AUTO
OFF
016
HDTV
1600
1280
640
2
10
OFF
AUTO
0
678
1 闪光灯 (P36)
2 夜视 (P40)
3 白平衡 (P39)
4 图片质量 (P31)
5 图片尺寸 (P31)
6 曝光补偿 (P41)
7ISO 感光度 (P42)
8 自拍定时器 (P38)
910
ALL
SD
0
OFF
11 13 1412
回放模式 >
OFF
OFF
9 幻灯片放映 (P54)
10 重复回放 (P47)
11 文件删除 (P47)
12 锁定设置 (P49)
13 DPOF 打印 (P58)
14 标记设置 (P51)
15 播放列表 (P64)
16 音质 (P63)
17 重复回放 (P64)
15 1716
NORMAL
S-XBS1
S-XBS2
TRAIN
OFF
24
VQT0N06
拍摄
拍摄之前
∫ 如何持拿 SD 多功能相机
≥ 将手臂放于身体的侧面。
≥ 用右手握住 SD 多功能相机，并将左手放在 SD 多
功能相机上。
≥ 快门速度可以自动调节。快门速度在暗处会变慢，
例如在阴影区域或房间内。因此，请小心不要晃动
SD 多功能相机，并轻轻按下快门按钮。拍摄快速运
动的物体时，图片可能模糊不清或者物体的影像可
能连续。
≥ 使用自拍定时器或遥控器拍摄图片，可以减少相机
的晃动。
≥ 如果使用 PC 或其它设备格式化的卡，则可能无法正常拍摄。使用之
前，通过本设备格式化卡。
25
VQT0N06
拍摄 （续）
拍摄
本设备可以对距离约 60 厘米或以上的拍摄目标聚焦。拍摄近距离目
标时，使用近拍功能 (P34)。
∫ 选择所需的拍摄模式
1 将电源开关滑至 [ON]。
– 电源指示灯呈红色亮起。
将拍摄 / 回放模式开关滑至拍摄模式
[]。
2 按下 [MODE] 按钮，然后使用调节球选
拍摄模式 推荐情形 音频
择所需的模式。
• 参阅下表选择模式。
EXIT
MODE
要轻松拍摄快照时 无法录制
（静态图片拍摄）
要轻松享受拍摄和观看动态
影像时
要为学习语言或练习演讲聆
听声音时
26
VQT0N06
MPEG4
（动态影像拍摄）
Vo ice
（录音）
从本设备上的
麦克风录制
∫ 选择 [Picture] 时
1 轻按用于拍摄的快门按钮。
• 您也可以使用遥控器上的快门按钮。
• 结束拍摄图片后，拍摄的图片显示几秒钟。
MODE
MENU
∫ 选择 [MPEG4] 或 [Voice] 时
1 轻按用于拍摄的快门按钮。
– [¥] 在拍摄过程中显示。
• 您也可以使用遥控器上的快门按钮。
MODE
MENU
2 按下快门按钮停止拍摄。
– [∑] 在拍摄停止时显示。
MODE
• 如果在拍摄过程中卡的内存已满，则拍摄会自
MENU
动停止。
27
VQT0N06
拍摄 （续）
≥ 在拍摄过程中，请不要用手指或其它物体覆盖麦克
风。请小心不要触摸调节球或其它按钮，否则会录制
噪音。
∫ 在 [Picture] 模式下拍摄时
≥ 如果在菜单设置中选择 [Advanced setup] >
[Reset file No.]，则可以在拍摄时将卡的文件编号重置为 0001。（ 文
件夹编号按 1 增加。）
∫ 在 [MPEG4] 模式下拍摄时
≥ 如果剩余拍摄时间少于 1 分钟，则 “R 0h00m”呈红色显示。
≥ 无法使用闪光灯、夜间模式和自拍定时器。
≥ 无法调节 ISO 感光度。
≥ 音频以单声道录制。
≥ 如果使用写入速度较慢的卡，则 [MPEG4] 模式下的拍摄可能会停
止。（我们建议使用 Panasonic SD 记忆卡。）
≥ 拍摄前后，镜头周围可能出现咔嗒声，屏幕亮度也可能会随着周围环
境的光线而改变。但是，这并非故障。
∫ 在 [Voice] 模式下录制时
≥ 录制开始后， LCD 监视器会在约 10 秒钟内关闭。按下 [MENU] 按钮
时，它会再次打开。（它也会在录制停止时打开。）
≥ 音频以单声道录制。
≥ 要录制的文件自动保护。 (P49)
28
VQT0N06
可拍摄图片的近似值和时间
Picture （单位： 张）
2016a1512
5 (11) 8 (17) 7 (17) 13 (27) 33 (68)
8 MB
13 (26) 20 (40) 19 (40) 31 (64) 77 (150)
16 MB
29 (58) 44 (87) 42 (87) 68 (130) 160 (330)
32 MB
61 (120) 92 (180) 89 (180) 140 (280) 340 (690)
64 MB
128 MB 120 (240) 180 (360) 180 (360) 290 (580) 700 (1400)
256 MB 240 (480) 360 (720) 350 (720) 560 (1100)
512 MB 490 (960) 730 (1400) 710 (1400)
980
1GB
(1900)
XF
(Extra fine)SF(Super fine)
16 MB
1 分钟 2 分钟 5 分钟 7 分钟 18 分钟
32 MB
3 分钟 4 分钟 11 分钟 16 分钟 38 分钟
64 MB
7 分钟 9 分钟 23 分钟 34 分钟
128 MB
256 MB
512 MB
14 分钟 18 分钟 47 分钟
28 分钟 36 分钟
55 分钟
1 小时
1GB
50 分钟
HDTV
(1920a1080)
1400
(2800)
1 小时
10 分钟
2 小时
20 分钟
1600a1200
1400
(2800)
MPEG4
(Fine)N(Normal)E(Economy)
1 小时
30 分钟
3 小时
6 小时 9 小时 20 小时
1280a960 640a480
1100 (2200) 2700 (5400)
2200
(4500)
F
1 小时
10 分钟
2 小时
10 分钟
4 小时
30 分钟
1300 (2700)
5400
(10000)
1 小时
10 分钟
2 小时
40 分钟
5 小时
10 分钟
10 小时
29
VQT0N06
拍摄 （续）
Voi ce
8 MB
25 分钟
16 MB
32 MB
64 MB
58 分钟
2 小时
4 小时
≥ 上表列出的时间为近似值。
≥ 图片质量设置为 [Fine] 时，上表 [Picture] 中可拍摄图片的数量为近似
值。括号中的数量适用于 [Normal] 情况。
≥ 可拍摄图片的剩余数量和时间视拍摄目标的不同而有所不同。（在
[MPEG4] 模式下，根据拍摄条件的不同，剩余时间可能达到上述时
间的两倍。）
≥ 即使 [Picture] 文件的可拍摄图片的剩余数量实际为 10,000 或以上，
在屏幕上它也会显示为 [9999]。
≥ 在 LCD 监视器上显示的可拍摄图片的剩余数量和时间为近似值。
混合具有不同图片质量或图片尺寸的图片或卡中混有在 [Picture]、
[MPEG4] 和 [Voice] 模式下拍摄的数据时，可拍摄图片的剩余数量和
时间会不同。
≥ 在 [MPEG4] 模式下最长可以连续记录文件约 10 小时，在 [Voice] 模
式下最长可以录制约 24 小时。（将 AC 适配器用作电源且记录文件
的卡的存储容量为 512 MB 或 1GB 时。）
128 MB
256 MB
512 MB
1GB
8 小时 30 分钟
16 小时
33 小时
66 小时
30
VQT0N06
更改图片尺寸和质量
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
∫ 在 [Picture] 下拍摄的图片尺寸和质量
2016a
1512
HDTV
Quality
l
1600a
1200
1280a
640a
960
480
l
Normal
∫ 在 [MPEG4] 下拍摄的影像尺寸和质量
320a240
最大每秒 30 帧
320a240
最大每秒 15 帧
320a240
最大每秒 10 帧
176a144
最大每秒 10 帧
176a144
最大每秒 6 帧
Quality
l
Extra fine
Super fine
Fine
Normal
Economy
Fine
优先考虑图片质
量。
（高图片质量）
优先考虑可拍摄的
图片数量。
（标准图片质量）
31
VQT0N06
拍摄 （续）
≥ 选择 [HDTV] （图片尺寸： 1920a1080）时，图片以等于高清晰度
电视 (16:9) 的高宽比拍摄。
≥ 图片尺寸越大 （例如值为 [640a480]），文件大小越大。
≥ 如果在 [Picture] 模式下选择较大的图片尺寸，则打印的图片越清晰。
≥ 如果图片的文件大小越大，则向卡中捕捉图片的时间越长。
≥ 设置的图片尺寸越小，可以在卡中存储的图片就最多。此外，这还有
利于将图片附带至电子邮件或发布到网站上。
≥ 在 [Picture] 模式下将 [Quality] 设置为 [Normal] 时，根据拍摄目标的
不同，拍摄的图片可能会以马赛克图案显示。
≥ 在 [MPEG4] 模式下将 [Quality] 设置为 [N] 或 [E] 时，拍摄的图片的质
量会降低。（音质不会更改。）
≥ 用本设备拍摄的 [MPEG4] 文件无法在 Panasonic SD 多功能相机
SV-AS10 上回放。
≥ 在 [Quality] 设置为 [XF] 的情况下拍摄的 [MPEG4] 文件
• 可能无法在其它设备上正常播放。
• 可能无法在配备回放 MPEG4 视频功能的 Panasonic DVD 录像
机或数码摄像机上识别。
• 无法在 Macintosh PC 上回放。
32
VQT0N06
放大图片 （数码变焦）
1. 0
MODE
2. 0
1 按下调节球。
– 放大倍数显示。
1. 0
t
MODE
2 上下滚动调节球设置放大倍数。
• 您最多可以将图片放大 4k。
2. 0
t
≥ 图片放得越大，图片质量就越差。
≥ 在 [MPEG4] 模式下拍摄图片时，无法放大图片。
• 按下调节球可以将放大倍数恢复至 1k。
33
VQT0N06
拍摄 （续）
聚焦近距离拍摄目标 （近拍）
您可以对距离镜头约 10 厘米的目标聚焦以拍摄图片。
1 将近拍开关滑至左侧。
≥ 我们建议对同一目标拍摄几次，然后选择聚焦最好的图片。
≥ 如果不使用近拍功能拍摄图片，请将近拍开关滑至右侧。
翻转图片 （自拍）
1 旋转镜头。
• 请小心不要触摸镜头。
34
VQT0N06
2 按下 [REV] 按钮。
– 屏幕上的图片竖直翻转，好像图片反映在镜子
中一样。
3 按下快门按钮拍摄图片。
• 在 MPEG4 模式下再次按下快门按钮以停止拍
MODE
MENU
≥ 焦距范围约为距离镜头表面的 60 厘米或以上。
≥ 实际拍摄的图片从 LCD 监视器上的图片水平翻转。
≥ 如果未按下 [REV] 按钮拍摄图片，则拍摄的图片将倒置显示。
≥ 在 [MPEG4] 模式下拍摄或回放图片时，无法翻转图片。
≥ 旋转镜头时，无法使用闪光灯。
≥ 在回放模式下，按下 [REV] 按钮时可以回放旋转 180o 的图片。
摄。
35
VQT0N06
拍摄 （续）
设置闪光灯
可用的闪光灯范围约为 80 厘米 –120 厘米。
设置前将镜头转向前方。如果未转向前方，则闪光灯不会启用。
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Auto
Reduced
red eye
l
Flash
Flash off
Flash on
根据拍摄情况，闪光灯自动启
用。
实际拍摄前，根据拍摄情况，闪
光灯会自动启用。
它可以消除红眼现象 （当拍摄目
标的眼睛在闪光灯下呈现红色
时）。
拍摄暗处的人物等时，使用此功
能。
即使在暗处，闪光灯也不会启
用。
在不允许使用闪光灯的地方拍照
时，使用此功能。
每拍一张图片，闪光灯启用一
次。
当拍摄目标的背面有光照或在荧
光灯下等时，使用此功能。
36
VQT0N06
∫ 闪光灯不启用
≥ 在下列情况中，闪光灯无法启用。
– 旋转镜头时 （[] 显示在 LCD 监视器上。）
– 在亮处将闪光灯设置为 [Auto] 或 [Reduced red eye] 时
– 在 [MPEG4] 模式下拍摄时
≥ 在不使用闪光灯的情况下拍摄图片时，请设置 ISO 感光度调节亮度
(P42)。
≥ 如果在拍摄图片时目标距离 SD 多功能相机太近，则曝光可能无法正
确设置且图片可能发白。
≥ 当闪光灯标记变红并闪烁时 （闪光灯充电时），即使按下快门按钮，
也无法拍摄图片。
≥ 当拍摄目标距离闪光灯太近时，目标的形状或色彩可能会因为闪光灯
的热度和亮度而改变。
37
VQT0N06
拍摄 （续）
使用自拍定时器拍摄
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
10 s
您可以选择按下快门按钮与
2s
实际拍摄图片之间的时间。
OFF
自拍定时器关闭。
Self timer
l
(s: 秒 )
2 按下快门按钮拍摄图片。
• 如果在自拍定时器启用时 （自拍定时器 1 闪烁
MODE
MENU
1
≥ 每次拍摄图片时设置自拍定时器。
≥ 从远处拍摄时，将本设备放置于 USB 托架上十分方便。
≥ 如果将自拍定时器设置为 [2 s]，则便于在按下快门按钮时防止相机晃
动。
≥ 在 [MPEG4] 和 [Voice] 模式下，无法在拍摄图片时使用自拍定时器。
时）按下 [MENU] 按钮，则自拍定时器被取消。
38
VQT0N06
将色彩调节为自然色调 （白平衡）
在白色会偏红或偏蓝显示的阳光、卤素灯等情况下，此模式可再现白
色以使拍摄的图片接近真实的色调。
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Auto
您可以自动拍摄带有自然色
调的图片。
White
balance
l
Incandescent
Daylight
Cloudy
Manual
用于在白炽灯下拍摄
用于晴朗天气的室外拍摄
用于多云和阴天的拍摄
用于手动设置
∫ 设定设置模式
在步骤 1 中设置为 [Manual] 后，
2 将本设备对准一张白纸或类似物体，以便
它可以完全将帧填满至 LCD 监视器的白
色上，然后按下调节球。
– 白平衡被设置。
FACE THE CAMERA
TOWARDS A WHITE OBJECT
AND PRESS THE JOGBALL
ENTER
• 只有屏幕上的指示更改后，才可移动本设备。
EXITMENU
MODE
39
VQT0N06
拍摄 （续）
≥ 根据场景或光源条件的不同 （例如在暗处等），白平衡可能不会设
置。
≥ 在下列情形中，可以有效地设置 [Manual] 中的白平衡。
– 在偏红光线 （卤素灯、钠蒸汽灯等）下拍摄时
– 在多光源下拍摄时
– 拍摄单色图片时
≥ 在过亮或过暗的地方，白平衡可能不会设置为 [Manual]。在此情况
下，设置为其它模式。
≥ 白平衡的设置会反映在其它拍摄模式中，即使关闭本设备，它也会保
留。在不同拍摄条件下再次打开本设备时，重新设置白平衡。
在暗处拍摄 （夜间模式）
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
ON
拍摄目标变得清晰和明亮。
l
Night mode
≥ 使用闪光灯时，可以拍摄夜间风景下的人物。
≥ 将本设备从亮处对准暗处时，增亮屏幕需要一段时间。
≥ 在 [MPEG4] 模式下拍摄图片时，无法使用此模式。
OFF
取消夜间模式。
40
VQT0N06
补偿曝光
由于在拍摄目标和背景间的亮度不同而无法获得适当的曝光时，使用
此功能。
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
EV auto
曝光自动确定。
l
Exposure
EV manual
可以手动调节曝光。
∫ 手动调节
在步骤 1 中设置为 [EV manual] 后，
2 左右滚动调节球以补偿曝光。
• 可以按 1/3 EV 的级别从 j2 EV 到 i2EV 对其
进行补偿。
• 曝光向正数补偿时，拍摄的图片更亮。曝光向
负数补偿时，拍摄的图片更暗。
EXIT
ADJUST ENTER
≥ 补偿曝光后， LCD 监视器上图片的亮度可能与实际拍摄的图片的亮
度不同。回放该图片以检查亮度。
≥ EV 是曝光值的缩写，它是照射到 CCD 上的光线总量。
MENU
按下调节球以设置曝光。
MODE
41
VQT0N06
拍摄 （续）
设置 ISO 感光度
ISO 感光度以数值表示对光的敏感度。它便于不使用闪光灯时拍摄图
片。
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Advanced
setup
l
Sensitivity
l
Auto
100
≥ 在高 ISO 感光度下拍摄图片时，会出现图片干扰且图片质量会降低。
≥ 即使增加 ISO 感光度，图片也十分昏暗时，请将 [Sensitivity] 设置为
[Auto] 并使用闪光灯。（可用的闪光灯范围约为 80 厘米 –120 厘米。）
≥ 在 [MPEG4] 模式下拍摄图片时，无法使用此功能。
42
VQT0N06
200
400
ISO 设置根据亮度自动调节。
ISO 感光度调节得越多，本设
备越适于在暗处拍摄。
回放
回放
∫ 选择所需的回放模式
1 将电源开关滑动至 [ON]。
– 电源指示灯呈红色亮起。
将拍摄 / 回放模式开关滑动至回放模式
[]。
2 按下 [MODE] 按钮，然后使用调节球选
回放模式 可播放的文件 音频
（静态图片回放）
MPEG4
（动态影像回放）
Voi ce
（音频回放）
Audio
（音乐回放）
择所需的模式。
• 请参阅下表以选择模式。
EXIT
MODE
使用本设备拍摄的
[Picture] 文件或静态图
片文件 （JPEG 格式）
使用本设备拍摄的
[MPEG4] 文件或动态
影像文件 （ASF 格
式）
使用本设备拍摄的
[Voice] 文件
使用 SD-Jukebox 录制
到卡中的音频文件
无法回放。
从立体声耳机 （随附）
播放。（本设备无法播
放音频。）
有关回放音乐的详情，
请参阅 P60。
43
VQT0N06
回放 （续）
3 左右滚动调节球以选择要播放的文件。
• 向右滚动调节球以显示下一个文件。
MODE
• 向左滚动调节球以显示上一个文件。
∫ 选择 [MPEG4] 或 [Voice]
在步骤 3 中选择文件后，
4 按下调节球以开始回放。
– [1] 在回放过程中显示。
• 如果存在多个文件，则文件将连续播放。
MODE
• 您可以使用遥控器快进或快退文件。按住 [9] ([:]) 按钮，文件快
进 （快退）。轻按按钮时，可以移动至下一个 （当前）文件的起始部
分。
5 按下调节球以暂停回放。
– [∑] 在回放停止时显示。
• 在中途停止回放并重新开始回放时，文件将从
MODE
上次停止的位置开始播放。（继续回放）
44
VQT0N06
≥ 回放静态图片时， [] 图标显示片刻，图片分辨率看起来稍有降低。
但是，稍后图片以标准质量播放。
≥ 继续回放开始时，文件从停止位置稍前的位置回放。
≥ 即使文件是 JPEG 或 ASF (MPEG4) 格式，有些文件也可能无法在本
设备上回放。
≥ [Voice] 文件无法在 Panasonic IC 录像机上播放 。
≥ Panasonic SD 多功能相机 SV-AS10 拍摄的 MPEG4 和 Vo i ce 文件无
法在本设备上回放。
≥ 在本设备上回放其它设备拍摄的静态图片时，可能出现以下情形。
• 图片无法回放。
• 无法继续回放。
• 图片质量可能下降。
• 文件大小可能不显示。
• 日期 / 时间指示与图片创建时的日期 / 时间不同。
≥ 如果在 PC 上更改文件夹名称或图片的文件名，则图片可能无法回
放。
≥ 日期 / 时间指示在 [MPEG4] 文件播放时保持停止。
∫ 在 [Voice] 模式下回放
≥ 如果在开始回放后约 10 秒钟未对本设备执行任何操作，则 LCD 监视
器将关闭以节省电量。（在回放过程中，卡存取指示灯闪烁。）如果
要重新打开 LCD 监视器，请按下本设备上的 [MENU] 按钮。
≥ 按住 [MODE] 按钮 （约 2 秒以上），可以避免在本设备上执行错误操
作。 (P63)
≥ 前 6 秒钟， [Voice] 文件以 10k 的速度快进 （快退）。之后，文件将
以 60k 的速度快进 （快退）。
45
VQT0N06
回放 （续）
在回放过程中调节音量
1 在回放过程中轻按 [MENU] 按钮。
2 左右滚动调节球以调节音量。
• 如果在调节后短时间内未对音量调节屏幕执行
操作，则该屏幕将自动消失｡
MODE
≥ 要聆听正在播放的音频时，请连接遥控器和立体声耳机 （随附）。
（无法在本设备上聆听音频。）
≥ 您也可以在文件暂停时从菜单调节音量。 (P20)
≥ 您也可以在遥控器上调节音量。 (P11)
6 个图片多重回放 （缩略图显示）
1 回放停止时，向下滚动调节球。
• 在 [Voice] 模式下，屏幕显示无缩略图的文件列
MODE
∫ 选择文件并回放 1 个图片
在步骤 1 中显示 6 个文件后，
2 滚动调节球以选择文件。
100‑0001
MODE
表。
• 如果拍摄了 7 个或以上文件，则文件将在下一
页显示。
按下调节球。
– 选定的文件开始回放。
46
VQT0N06
重复回放动态影像 （重复回放）
1 将模式设置为 [MPEG4]。 (P43)
2 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
OFF
l
Repeat
Repeat
one
Repeat all
删除文件
一旦删除，文件无法恢复。删除前请检查文件。
在最后一个文件播放后回放
停止。
重复回放一个文件。
重复回放所有文件。
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Erase file
Erase one
l
Erase all
逐一删除文件。
在回放文件的模式下删
除所有的文件。
2 选择要删除的文件，然后按下调节球。
（仅选定 [Erase one] 时）
MODE
47
VQT0N06
回放 （续）
3 在确认屏幕中选择 [Yes]，然后按下调节
球。
MODE
• 按下 [MENU] 按钮以退出此设置。
≥ 无法删除本设备中受保护的文件 (P49)、音乐文件和不符合 DCF 标
准的文件。
≥ 确保删除本设备上的 [Voice] 文件。
≥ 删除本设备上的文件时，在其它设备上设置的 DPOF 信息也会删除。
≥ 在本设备上无法播放的影像文件 （非 JPEG 文件）可以删除。
≥ 删除文件时不要关闭本设备或取出记忆卡。
≥ 一次删除多个文件需要很长时间。使用完全充电的电池。
48
VQT0N06
防止意外删除文件 （锁定设置）
此功能可防止错误删除或更改重要的文件。
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Lock
l
Lock/Unlock
2 选择要保护的文件，然后按下调节球。
– [] 显示在 LCD 监视器的底部。
MODE
• 可以选择所需的文件，直至按下 [MENU] 按钮。
∫ 解除保护
在步骤 2 中选择保护的文件，然后按下调节球。
∫ 解除所有文件的保护
在步骤 1 中选择 [Unlock all]，然后在确认屏幕中选择 [Yes] 并按下调节
球。当前选定的回放模式下所有文件的保护将被解除。
≥ 如果格式化卡，则保护的文件也会删除。
≥ 锁定设置可能在其它设备中无效。
≥ 将 SD 记忆卡写保护开关 (P9) 滑动至 “LOCK”，即使未设置保护，
也可防止删除图片。
≥ [Voice] 文件可在拍摄时自动保护。
≥ 一次设置多个文件需要很长时间。使用完全充电的电池。
49
VQT0N06
1. 2
4. 0
4. 0
回放 （续）
放大图片 （目标变焦）
您最多可以将图片放大 10k。
1 在 [Picture] 模式下选择图片。 (P43)
2 向上滚动调节球。
– LCD 监视器显示目标帧。
1. 2
t
MODE
3 上下滚动调节球以选择放大倍数，然后按
下调节球。
4. 0
t
4 滚动调节球，将目标帧移动到要放大的位
4. 0
t
• 向上滚动调节球越多，增加的放大倍数就越大
（最大 10k）。
MODE
置，然后按下调节球。
– 目标帧中的图片放大。
• 放大图片后，按下调节球或左右滚动调节球可
MODE
将放大倍数恢复至 1
k。
• 如果要进一步放大图片，请重复步骤 2–4。
≥ 打开菜单屏幕，可以取消变焦。
≥ 图片放得越大，图片质量就越差。
≥ 在其它设备上拍摄的图片可能无法执行变焦。
50
VQT0N06
将静态图片注册为 “收藏夹”
只有注册为 “收藏夹”的图片才能以幻灯片 (P54) 显示或观看。
1 将模式设置为 [Picture]。 (P43)
2 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Mark
l
Select/Unselect
3 选择所需的图片，然后按下调节球。
– [¿] 显示在 LCD 监视器上且图片被注册。
• 再次按下调节球以取消。
MODE
• 按下 [MENU] 按钮以关闭菜单。
∫ 仅回放注册为“收藏夹”的文件
在步骤 2 中选择 [Play]，然后按下调节球。
≥ 左右滚动调节球以选择图片。
≥ 按下 [MENU] 按钮以停止标记播放功能。
∫ 取消注册
在步骤 3 中选择注册的文件，然后按下调节球。
∫ 取消注册所有文件
在步骤 2 中选择 [Unselect all]，然后在确认屏幕中选择 [Yes] 并按下调
节球。所有图片的注册将取消。
≥ 最多 999 个图片可注册为 “收藏夹”。
51
VQT0N06
回放 （续）
创建带有音频的幻灯片
您可以在添加为 BGM 的卡中创建带有音频文件的幻灯片。
1 将模式设置为 [Picture]。 (P43)
2 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Slide show
• 如果以前创建了幻灯片，则屏幕会显示确认信息。如果选择 [Yes]，则
可以删除以前创建的幻灯片，然后创建新的幻灯片。如果选择 [No]，则
可以更改以前创建的幻灯片。
l
Make slide show
3 左右滚动调节球选择图片以创建幻灯片，
然后按下调节球。
MODE
– [] 显示在 LCD 监视器上。
• 再次按下调节球以取消。
• 重复此操作，还可以设置其它图片。
4 按下 [MENU] 按钮。
• 如果卡中未录制音频文件，则会创建不带音频
MODE
MENU
的幻灯片。
5 （卡中有音频文件时）
在确认屏幕中选择 [Yes] 或 [No]，然后按
下调节球。
• 如果选择 [No]，则会创建不带音频的幻灯片。
52
VQT0N06
DO YOU NEED
BACKGROUND MUSIC?
Ye s N o
6 （在步骤 5 中选择 [Yes] 时）
选择要在幻灯片放映过程中播放的音频文
件，然后按下调节球。
• 将创建带有音频的幻灯片。
≥ 仅可作为 BGM 附带的文件是可以在本设备上回放的音频文件。(P60)
≥ 在幻灯片中最多可以设置 36 张图片。
≥ 在回放带有音频的幻灯片的过程中，图片质量会降低。
53
VQT0N06
回放 （续）
以幻灯片回放静态图片
静态图片自动按顺序播放。此功能适用于使用静态图片叙述故事。
1 将模式设置为 [Picture]。 (P43)
2 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Slide show
Slide show
（带有音频）
Slide show
（所有图片）
SD Slide
show
Slide show
（¿ 标记）
– 幻灯片放映开始。
• 按下调节球以中途停止回放。
≥ 您可以设置要在 SD Viewer 中以幻灯片回放的图片。在本设备中，图
片无法以 SD Viewer 中设置的时间间隔回放。
≥ 在幻灯片 （带有音频）放映的过程中，您可以使用遥控器上的音量
按钮调节音量。（音量控制屏幕不会出现。）
≥ 由于在准备回放过程中起始屏幕出现，则显示幻灯片 （带有音频）
可能需要一段时间。但是，这并非故障。
≥ 要聆听正在播放的音频时，请连接遥控器和立体声耳机 （随附）。
（无法在本设备上聆听音频。）
54
VQT0N06
l
回放本设备中创建的带有音频 (P52) 的幻灯
片。
回放所有图片 （按文件编号的顺序）。
回放在随附的软件 SD Viewer 中设置的幻灯
片。
回放注册为 “收藏夹” (P51) 的幻灯片图片。
Play slide show
l
直接连接至打印机打印图片 (PictBridge)
您可以从通过 USB 电缆 （随附）连接至本设备的支持 PictBridge 的
打印机打印在本设备上回放的静态图片。（事先打开打印机。）
1 将模式设置为 [Picture]。 (P43)
2 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Setup
• 在连接本设备和打印机之前，请务必设置上述项目。
l
Connection
(USB)
l
PictBridge
3 将本设备完全牢固地插入 USB 托架。
1
• 使用 AC 适配器和 AC 电源线将 USB 托架连接
至电源插座。
• 确保将已充电的电池和卡插入本设备。
使用随附的 USB 电缆 1 连接 USB 托架
和打印机。
– [ACCESSING PICTBRIDGE/PTP] 指示显示。
• 如果屏幕显示信息 [ACCESSING PC]，请断开
USB 电缆并在步骤 2 中确认设置。
4 选择图片，然后按下调节球。
MODE
55
VQT0N06
回放 （续）
5 检查设置，然后选择 [Print start] 并按下
㪧㫀㪺㫋㪙㫉㫀㪻㪾㪼
COUNT
ᲴᲫ
Size
Ჴ
PrinterSetting
Date
Ჴ
OFF
Change
Print start
∫ 更改打印设置
在步骤 5 中选择 [Change settings] 时，可以更改下表所述的 3 个项目。
使用调节球选择并设置所需的项目。
COUNT
( 数量 )
L (3.5a5z)PostCard OFF
1–99
2L (5a7z)A4 ON
• 打印机不支持的项目不会显示。
• 选择 [PrinterSetting] 时，图片以打印机中设置的纸张尺寸打印。
• 如果在设置过程中按下 [MENU] 按钮，则屏幕返回至图片选择屏幕 （步
骤 4）。
调节球。
Print start
Start
Change
– 打印结束时，屏幕显示信息 [PRINTING
MODE
COMPLETED]。
Change
settings
• 要取消打印，按下 [MENU] 按钮。
Size
( 纸张尺寸 )
PrinterSetting
打印开始。
更改打印设置。
Date
( 日期打印 )
≥ 请勿使用除附件以外的任何其它 USB 电缆。
≥ 在打印时或取消打印时，请勿断开 USB 电缆或从 USB 托架上取下本
设备。
≥ 在其它设备上拍摄或在 PC 中更改的图片可能无法打印。
≥ 如果在连接至打印时断开 AC 适配器，则本设备上的操作会禁用。
56
VQT0N06
≥ 如果在打印过程中屏幕出现以下信息，请检查打印机，然后选择
[Print resume] 以重新开始打印或选择 [Print cancel] 以取消打印。
（如果出现无法恢复的错误，则仅显示 [Print cancel]。）（ 请 参 阅 所
用打印机的使用说明书。）
显示信息
NO PAPER
CHECK PRINTER
NO INK
CHECK PRINTER
JAMMED PAPER
CHECK PRINTER
PRINTER BUSY
CHECK PRINTER
PRINTER ERROR
CHECK PRINTER
≥ 如果打印开始之前打印机显示错误信息，则无法执行任何操作，只能
关闭本设备直至打印机恢复。
≥ 在下列情况中，也会显示错误信息。请在连接之前检查信息。
显示信息 状况
USE BOTH AC
ADAPTOR AND
BATTERY
SET TO PLAY MODE
NO CARD
CHECK CARD
TARGET FILE DOES
NOT EXIST
未插入电池时
未连接 AC 适配器时
在连接过程中断开 AC 适配器时
在拍摄模式下连接时
未插入卡时
插入 MultiMediaCard 时
卡中没有要选择的图片
57
VQT0N06
COUNT
0
EXIT
MENU
SEL ENTER
回放 （续）
设置要打印的静态图片和打印数量 （DPOF 打印）
DPOF 是允许用户选择要在兼容照片打印机上打印图片的系统。
1 将模式设置为 [Picture]。 (P43)
2 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Single print
DPOF
print
l
All prints
3 左右滚动调节球以选择所需的文件。
（仅选择 [Single print] 时）
MODE
4 上下滚动调节球以选择打印数量，然后按
下调节球。
• 打印数量可以设置为 1 至 99。
• 选定 [Single print] 时，如果要在其它图片上执
MODE
行 DPOF 设置，请重复步骤 3–4。
5 按下 [MENU] 按钮。
– 设置完成。
MODE
MENU
为每个文件在 DPOF 打印
中设置打印数量。
为所有文件在 DPOF 打印
中设置相同的打印数量。
58
VQT0N06
∫ 确认带有 DPOF 设置的图片
在步骤 2 中选择 [Check DPOF]，然后按下调节球。
• 左右滚动调节球以确认图片。按下 [MENU] 按钮以关闭菜单。
∫ 在 DPOF 打印中打印日期
在步骤 2 中选择 [Print date]>[ON]，然后在确认屏幕中选择 [Yes] 并按
下调节球。
• 日期打印设定到所有具有 DPOF 设置的图片。（您无法为每个图片设置
日期打印。）
• 如果未录制拍摄日期，则无法在图片上打印日期。
• 根据打印机的不同，日期可能会剪切或不显示。
∫ 取消 DPOF 设置
在步骤 4 中将打印数量设置为 [0]。
≥ 如果设定了 DPOF 设置，则无需说明要打印图片的内容或数量。由
于不需要在打印机上进行设置，因此使用支持 SD 记忆卡的打印机打
印图片也非常方便。
≥ 如果文件不符合 DCF 标准 (P89)，则无法在该文件上进行 DPOF 设
置。
≥ 在使用 DPOF 功能时，本设备将覆盖所有以前其它设备所做的
DPOF 设置。
≥ 屏幕显示信息 [CARD FULL] 时，请删除不需要的文件，然后重新进
行 DPOF 设置。
≥ 同时对多个文件进行 DPOP 设置需要一段时间。使用完全充电的电
池。
≥ 在其它设备上拍摄的图片可能无法进行 DPOF 设置。
≥ DPOF 是“Digital Print Order Format”（数字打印指令格式）的缩
写。
59
VQT0N06
回放音乐
回放音乐
使用 SD-Jukebox 录制到卡中的文件可以在本设备上回放。
（根据文件的不同，您可能无法回放音乐。）
≥ 本设备上可播放的音频文件格式
• MPEG2-AAC • WMA • MP3
将随附 CD-ROM 中的 SD-Jukebox 安装至
PC。
音频
文件
将音乐 CD 中的音频文件录制到 PC。
将本设备连接至 PC。
1 USB 电缆 （随附）
• 请务必将卡插入本设备并将设备连接至 PC 以
录制音频文件。如果在插入 PC 卡槽的卡中录
制音频文件或使用用于录制的 USB Reader
Writer 等，则录制的音频文件可能无法在本设
备上回放。
1
使用 SD-Jukebox 将音频文件录制到卡中。
60
VQT0N06
有关录制音乐和播放列表方法的详情，
请参阅 SD-Jukebox 的使用说明书 (PDF
文件 )。
1 插入包含音频文件的卡。
1 遥控器 （随附）
2
2 立体声耳机 （随附）
1
2 连接遥控器和立体声耳机。
• 无法在本设备上聆听音频。
3 将电源开关滑至 [ON]。
– 电源指示灯呈红色亮起。
将拍摄 / 回放模式开关滑至回放模式
[]。
4 按下 [MODE] 按钮，然后使用调节球选
Audio
择 [Audio]。
EXIT
MODE
61
VQT0N06
MODE
MENU
回放音乐 （续）
5 按下 [MENU] 按钮，然后使用调节球选择
List
EXIT
MENU

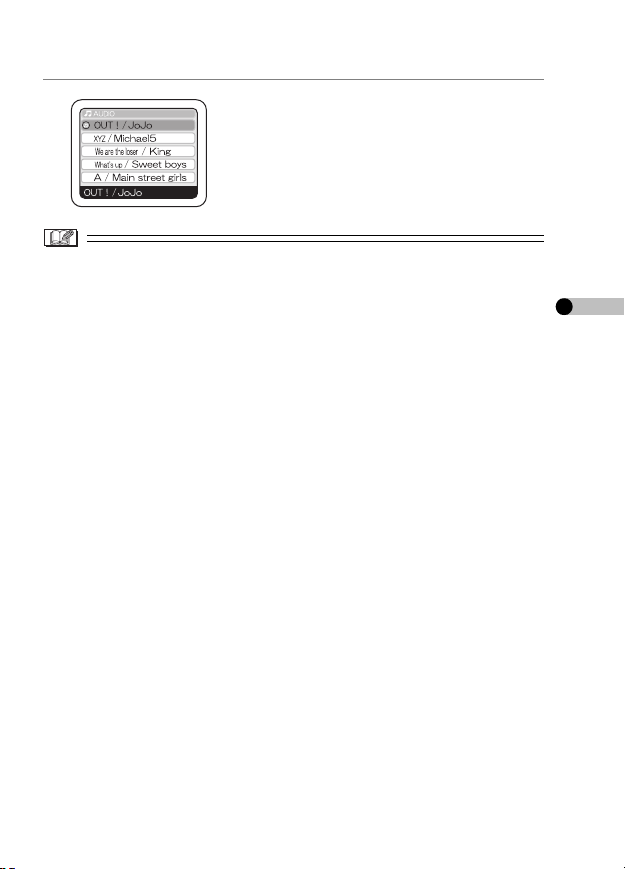

6 上下滚动调节球以选择所需的音乐文件。
MODE
7 回放音乐。
回放 / 停止
按下 1/∫。 按下调节球。
[List]。
• 如果未从 [List] 中选择音乐，则会从显示的文件
中选择并播放音乐。
遥控器 本设备
索引 轻按 : 或 9。
快进 / 快退
音量
按住 : 或 9。
i： 增大音量。
j： 减小音量。
左右滚动调节球。（此操作
在回放过程中禁用。）
按下 [MENU] 按钮，然后左
右滚动调节球。 (P46)
• 如果在开始回放后约 10 秒钟内未对设备执行任何操作，则 LCD 监视器
将关闭以节省电量。（在回放过程中，卡存取指示灯闪烁。）如果要重
新打开 LCD 监视器，请按下设备上的 [MENU] 按钮。
• 标题和艺术家姓名可能不会在本设备上显示。
62
VQT0N06
—
∫ 切换声音质量
按下遥控器上的 [EQ] 按钮。
• 每次按下 [EQ] 按钮，音质会如下切换。
NORMAL
（标准声音）
• 菜单屏幕或 6 个图片多重回放屏幕显示时，无法切换音质。
S-XBS1
（高音和低音）
l
（比 S-XBS1
l
更高或更低的
声音）
S-XBS2
TRAIN
（防止漏音）
l
∫ 避免在本设备上操作错误
按下本设备上的 [MODE] 按钮约 2 秒钟或以上。
• [HOLD] 显示时，禁止使用机体上按钮操作（除电源开关和拍摄 / 回放模
式开关以外）。
• 按住 [MODE] 按钮约 2 秒钟或以上，按钮操作启用。
• 操作电源开关或拍摄 / 回放模式开关时，按钮操作将启用。
∫ 使用存放在便携袋（随附）中的设备
您可以在附带遥控器的便携袋中存放本设
备。
1 遥控器
2 电源开关
• 即使将本设备保存在便携袋中，也可以
操作电源开关。
• 请勿将多余的电池、立体声耳机等与本
设备共同存放在便携袋 （随附）中。
≥ 无法在本设备上录制或删除音乐文件。
≥ 当多个图片经 SD-Jukebox 处理与音乐文件关联时，仅显示关联图片
的第一个图片。（根据图片的不同，图片可能不会显示。）
≥ LCD 监视器关闭时，如果回放带有关联图片的音频文件，则即使在
回放过程中打开 LCD 监视器，关联图片也不会显示。停止回放后，
这些图片会显示。
≥ 格式化卡时，卡中包括音乐文件的所有数据 （文件）均会被删除。
12
63
VQT0N06
回放音乐 （续）
选择播放列表
您可以选择和回放在 SD-Jukebox 中设置的播放列表。
1 按下 [MENU] 按钮，然后使用调节球选择
Playlist
MENU
EXIT
MODE
MENU
重复回放
1 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
l
Repeat
[Playlist]。
– 选择顶部列出的项目时，回放所有录制的文件。
OFF
Repeat
one
Repeat all
回放最后一个文件后，停止回
放。
重复播放文件。
重复回放所有文件 （或播放列
表中的所有文件）。
64
VQT0N06
连接至 PC
软件的操作环境
Windows Macintosh
98SE Me 2000 XP
是否需要安装 USB
驱动程序？
是否可以使用
SD Viewer 和
SD-Jukebox？
需要
≥ SD Viewer 和 SD-Jukebox 与 Macintosh 不兼容。
∫ USB 连接的操作环境
预装 Microsoft Windows 98 Second Edition/Millennium
PC
Edition/2000 Professional/XP Home Edition/XP
Professional 的 IBM PC/AT 兼容个人计算机
Power Macintosh (Mac OS 9/Mac OS X)
∫ 软件的操作环境
SD Viewer Ver. 3.2E for
(SD Viewer)
D-snap
PC
OS
CPU
IBM PC/AT 兼容个人计算机
预装 Microsoft Windows 98
Second Edition/Millennium
Edition/2000 Professional/
XP Home Edition/XP
Professional 的 PC
98SE
Intel Pent ium III 450 MHz 或
Me
以上 /Celeron 400 MHz 或
2000
以上 （包括兼容 CPU）
XP
不需要
可用 不可用
SD-Jukebox Ver. 4.1
Light Edition (SD-Jukebox)
预装
Microsoft Windows 98
Second Edition/Millennium
Edition/2000
Service Pack 2
（
Home Edition/Professional
或
Service Pack 1）的 PC
Intel
Pentium II 333 MHz 或
以上
Intel Pent ium III 500 MHz 或
以上
Mac OS 9
有 OS 标准驱动程
序可用。
Mac OS X
（
Professional
、3 或 4）
/XP
VQT0N06
65
连接至 PC （续）
SD Viewer Ver. 3.2E
D-snap (SD Viewer)
98SE
64 MB （建议使用：
Me
内存
硬盘可用空间 400 MB 或以上 100 MB 或以上
显示器
声音 Windows 兼容的声音设备
驱动器 用于安装
接口 USB 端口
必需的软件
其它要求
128 MB）或以上
2000
128 MB （建议使用：
XP
256 MB）或以上
增强色 （16 位）或以上 （建议使用真彩色 （24 位）或以
上。）
桌面分辨率 800k600 像素或以上 （建议使用 1024k768
像素或以上。）
VRAM 8 MB 或以上
（建议使用
DirectX 8.1 或更高版本
Windows Media Player 6.4
或更高版本
Internet Explorer 5.5 或更高
版本
16 MB
—
for
或以上。）
SD-Jukebox Ver. 4.1
Light Edition (SD-Jukebox)
128 MB 或以上
256 MB 或以上
—
CD-ROM— 需要可以数字拍
摄的 CD-ROM 驱动器。建
议使用四速或更高。 （如果
通过 IEEE1394 CD-ROM 驱
动器，则拍摄可能无法正常
进行。）
Internet Explorer 5.01 或更
高版本
如果正在使用 CDDB 功能，
则还需要互联网连接。
≥ Macintosh、 Power Macintosh 和 Mac OS 是美国 Apple Computer,
Inc. 的商标。
≥ IBM 和 PC/AT 是美国 International Business Machines Corporation
的注册商标。
≥ Intel、Pentium 和 Celeron 是 Intel Corporation 在美国和 / 或其它国家
或地区的商标或注册商标。
66
VQT0N06
≥ 即使满足系统要求，也可能无法使用某些个人计算机。
≥ 本软件不能用于 Microsoft Windows 3.1、Windows 95、Windows 98
（除 Windows 98SE 以外）和 Windows NT。
≥ 不保证在升级操作系统上的使用。
≥ 不支持多引导环境。
≥ 本软件无法用于 64 位的 OS。
≥ 如果您的 OS 是 Windows 2000/XP，请 以 系 统 管 理 员 (Administrator)
的用户名登录后再安装 USB 驱动程序。
≥ 此系统要求可保证仅运行本应用程序。如果运行其它应用程序或驻留
应用程序，则无法保证。
≥ 本软件可能无法在用户内置的计算机中运行。
≥ 当 2 个或以上 USB 设备连接至一台 PC 时，或设备通过 USB 集线器
或 USB 延伸电缆连接时，不保证操作。
∫ USB 驱动程序的注意事项
≥ 本软件与多 CPU 环境不兼容。
∫ SD-Jukebox 注意事项
≥ 本软件无法播放或刻录盘标上无 “ ”标志的音乐 CD。
≥ 根据计算机系统的不同，您所遇到的问题可能会有所不同，如无法录
制或使用录制的音乐数据。请注意，松下对您遗失的任何音乐数据或
任何其它直接或间接损坏概不负责。
≥使用 CDDB
功能时，需要可以访问互联网。
67
VQT0N06
连接至 PC （续）
第一次连接至 PC 之前 （安装）
如果 OS 是 Windows 98SE 或 Me，则需要在将本设备连接至 PC 之
前安装 USB 驱动程序。
≥ 请在安装结束后再将本设备连接至 PC。
≥ 放入 CD-ROM 之前，请退出启用的所有其它应用程序软件。
1 启动 PC 并放入 CD-ROM （随附）。
– 安装菜单自动启动。（如果未启动，请双击
CD-ROM 中的 [autorun.exe]。）
2 单击安装菜单中要安装的软件名称。
• 如果按下 [Cancel] 停止安装，则软件可能无法正常操作。
∫ 安装 SD Viewer 时
≥ 当屏幕显示信息通知没有 DirectX 8.1 或更
高版本时，请在安装软件之前从安装菜单
安装 DirectX。
68
VQT0N06
安装 USB 驱动程序
如果 OS 是 Windows 2000 或 XP，由于使用了 OS 标准驱动程序，
因此无需安装 USB 驱动程序。
1
单击 [USB Driver]。
2
安装 SD Viewer
1
2
单击 [Finish]。
• 要启用驱动程序，请重新启动
PC。
单击 [SD Viewer 3.2E]。
单击 [Next]。
69
VQT0N06
连接至 PC （续）
3

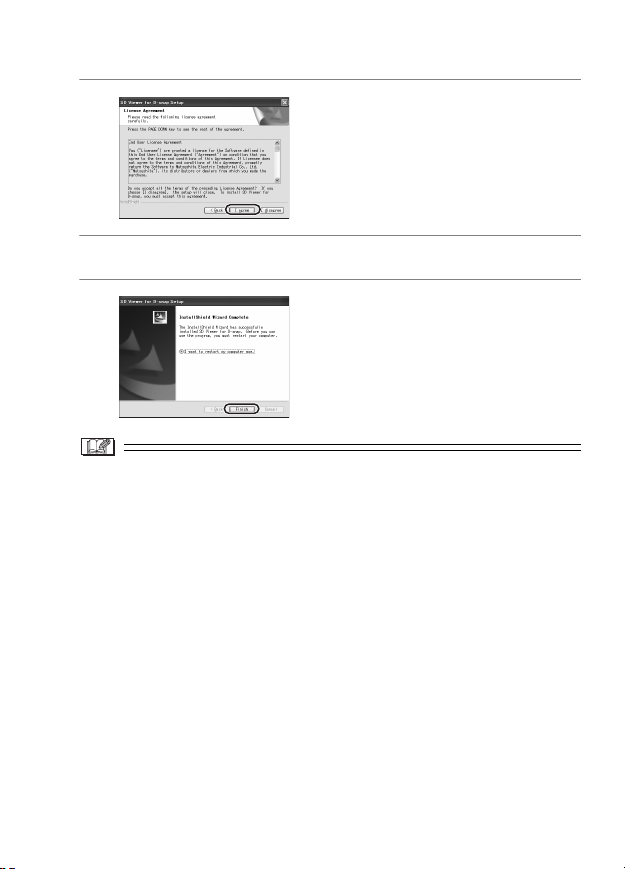

单击 [I agree]。
4 按照屏幕信息继续安装。
5
≥ 当屏幕显示信息通知没有 Windows Media Player 6.4 或更高版本时，
请在安装完成之后更新 Windows Media Player。
≥ 如果未安装 Internet Explorer 5.5 或更高版本，请先安装，然后再安
装 SD Viewer。
≥ 如果使用 Windows 98SE 并安装了 Microsoft Data Access
Components 2.6 或以下版本，则 Microsoft Data Access
Components 2.8 会在 SD Viewer 之前安装。按照屏幕信息完成安
装。
单击 [Finish]。
• 重新启动 PC 之后即可使用
SD Viewer。
70
VQT0N06
安装 SD-Jukebox
1
单击 [SD-Jukebox 4.1]。
2
3
4
5 按照屏幕信息继续安装。
单击 [Next]。
单击 [Yes]。
输入 [Serial No.] （CD-ROM
包装的背面）和 [Name]，然
后单击 [Next]。
71
VQT0N06
连接至 PC （续）
6
单击 [Finish]。
• 重新启动 PC 之后即可使用
SD-Jukebox。
连接至 PC
如果 OS 是 Windows 98SE 或 Me，则需要在将本设备连接至 PC 之
前安装 USB 驱动程序。（安装 USB 驱动程序之后，再将本设备连接
至 PC。 (P69)）
≥ 事先打开 PC。
1
打开本设备，然后设置为回放
模式。
• 确保将已充电的电池和卡插入本设
备。
2 按下 [MENU] 按钮，然后使用调节球设置项目。 (P18)
Setup
l
• 在连接本设备和 PC 之前，请务必设置上述项目。
Connection
(USB)
l
Connection
(PC)
72
VQT0N06
3
将本设备完全牢固地插入 USB
托架。
1
• 请确保使用 AC 适配器 1 和 AC
电源线将 USB 托架连接至电源插
座。
4
2
≥ 本设备上的卡存取指示灯闪烁时，请勿从 USB 托架上取下设备或断
开 USB 电缆。否则，软件可能无法正常操作或传输的数据会损坏。
≥ 请勿使用除附件以外的任何其它 USB 电缆。
≥ 连接至 PC 时，请勿断开 AC 适配器。
≥ 即使关闭 PC，本设备上的 PC 连接模式 （显示为 [ACCESSING
PC]）也未取消时，请断开 USB 电缆。
≥ 如果在连接至本设备时 PC 处于节电模式，则从节电模式恢复后 PC
可能无法识别本设备。在此情况下，请在断开本设备后重新启动
PC。（要将本设备连接至 PC 并长时间使用，请事先取消节电模式下
的设置。）
使用随附的 USB 电缆 2 连接
USB 托架和 PC。
– [ACCESSING PC] 指示显示。
• 如果屏幕显示 [ACCESSING
PICTBRIDGE/PTP] 指示，请断开
USB 电缆，然后在步骤 2 中确认
设置。
73
VQT0N06
连接至 PC （续）
检查 PC 是否正确识别本设备
如果未正确识别本设备，请重新检查连接。
∫ 如果使用 Windows
1
∫ 如果使用 Macintosh
1
≥ 如果在 OS 是 Mac OS 9 时未显示 [untitled] 磁盘的图标，请在
Extensions Manager 中选择 Mac OS Base，然后重新启动 PC。当
屏幕显示信息要求格式化 [untitled] 磁盘时，打开 Control Panel 中的
File Exchange，然后启用 PC Exchange。
检查 [My Computer] 是否增
加了 [Removable Disk]。
• 根据所用的 PC 不同，驱动器名称
（E: 等）也有所不同。
检查桌面是否显示 [untitled]
或 [NO_NAME] 磁盘的图标。
74
VQT0N06

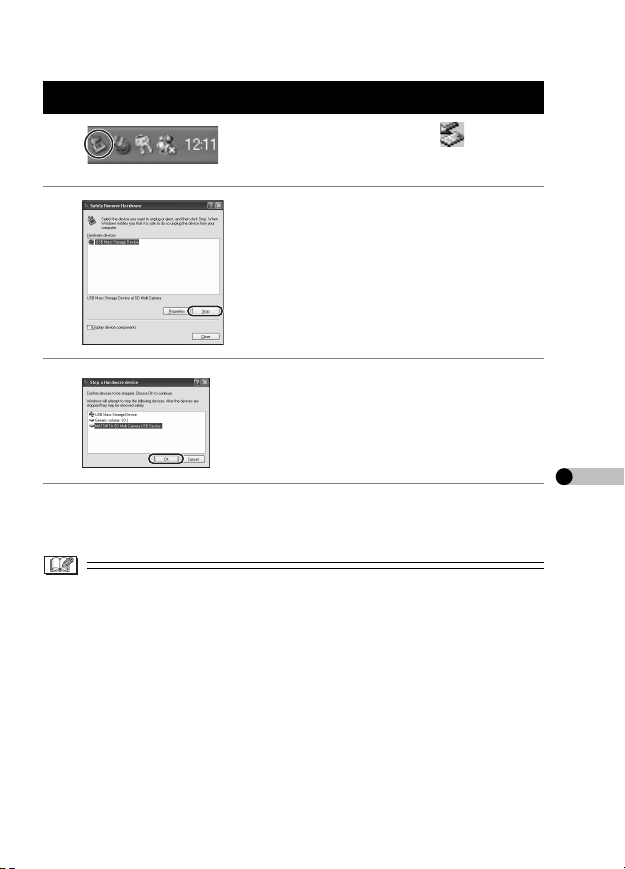

安全断开 USB 电缆
1
双击任务盘中的 [] 图标。
2
选择 [USB Mass Storage
Device]，然后单击 [Stop]。
3
检查是否选择 [MATSHITA SD
Multi Camera USB Device]，
然后单击 [OK]。
4 单击 [Close] 关闭对话框。
• 可以安全断开 USB 电缆。
≥ 根据 OS （Windows 98SE 或 Me 等）的不同，安全移除图标可能不
会显示在任务盘中。（根据 OS 设置的不同，可能不会显示。）请确
保关闭本设备的卡存取指示灯，然后移除 USB 电缆。
≥ 如果从 USB 托架取下本设备或断开 USB 电缆，或在 PC 运行时关闭
本设备，则屏幕可能显示错误对话框。在此情况下，单击 [OK] 以关
闭对话框。
≥ 如果 OS 是 Macintosh，请丢弃 [Trash] 中 [untitled] 或 [NO_NAME] 磁
盘的图标，然后断开 USB 电缆。
75
VQT0N06
连接至 PC （续）
用于本设备的卡的文件夹结构
100_PANA
PRL001
SD_VC100
SD Memory
Card
DCIM
MISC
SD_AUDIO
SD_VIDEO
SD_VOICE
≥ 本设备拍摄的文件保存在以下文件夹中。
文件夹名称 文件名 （示例）
Picture 100_PANA P1000001.JPG
MPEG4 PRL001 MOL001.ASF
Voi ce SD_VC100 MOB001.VM1
Audio SD_AUDIO AOB001.SA1
≥ 请勿在 PC 上删除卡中的文件夹。否则可能无法使用本设备读取卡。
≥ 要格式化卡时，使用本设备或 SD-Jukebox 对其进行格式化。
≥ 如果 PC 上录制的数据与本设备不兼容，则本设备无法识别这些数
据。
≥ 您最多可以在 [100_PANA] 等文件夹中拍摄 9999 个文件。
≥ 具有 DPOF 设置的文件可以录制到 [MISC] 文件夹中。
≥ [SD_VOICE] 和 [SD_AUDIO] 文件夹设置为隐藏文件。因此，根据
PC 的设置，这些文件夹和文件夹中的文件可能不会显示在 Explorer
或 [My Computer] 中。
76
VQT0N06
在 PC 上使用卡中的文件
1 将本设备连接至 PC。 (P72)
2
打开 [My Computer]，然后双
击包含文件的 [Removable
Disk] 中的文件夹。
• 如果 OS 是 Macintosh，则双击
[untitled]
文件夹。
3
P1000001
P1000002
P1000003
.JPG
.JPG
.JPG
将文件拖放至目标文件夹
（PC 的硬盘）。
• 不要通过 Explorer 或其它将
[Voice] 和 [Audio] 文件复制到 PC。
或 [NO_NAME] 图标中的
77
VQT0N06
连接至 PC （续）
回放复制的文件 ([Picture] • [MPEG4])
1
P1000001
.JPG
P1000002
.JPG
P1000003
.JPG
双击复制到 PC 的文件。
• 用于回放的软件根据文件的类型而
有所不同。
• 您也可以使用 SD Viewer （随附）浏览 [Picture] 和 [MPEG4] 文件。
文件类型
MPEG4
根据 PC 的设置而有所不同。
Windows Media Player
6.4 或更高版本
用于回放文件的软件
Windows Macintosh
用于 Macintosh 的
Windows Media Player
≥ 在 PC 中将 [Quality] 设置为 [XF] 的情况下，使用 Windows PC 回放
拍摄的 [MPEG4] 文件 （ASF 格式）时，需要从安装菜单中安装
[MPEG4 Decoder Plug-in]。如果在回放 [MPEG4] 文件时无法聆听音
频，请从随附的 CD-ROM 安装 SD Viewer。（ [MPEG4 Decoder
Plug-in] 也同时安装。）
≥ 在 [Quality] 设置为 [XF] 的情况下拍摄的 [MPEG4] 文件 （ASF 格
式）无法在 Macintosh PC 中回放。
≥ 在本设备连接至 PC 的情况下，如果在 PC 中回放卡中的 [MPEG4]
文件 （ASF 格式），则图片的帧可能会丢失。在此情况下，请在回放
之前将要播放的文件复制到 PC。
≥ 在 Windows Media Player 中回放本设备录制的 3 分钟或以上的
[MPEG4] 文件 （ASF 格式）时，文件可能会中途停止。在此情况
下，单击安装菜单中的 [Windows Media Update] （或者双击
[WMP9QFE] 文件夹中的 [WMP9QFEInst.exe]），然后按照屏幕信息
更新 Windows Media Player。（您可以在从随附的 CD-ROM 中安装
SD Viewer 时安装它。）
≥ 回放 [Voice] 和 [Audio] 文件时，在将本设备连接至 PC 的情况下使用
SD-Jukebox （随附），然后回放卡中的文件。将这些文件复制到 PC
时 （或将 [Audio] 文件从卡恢复至 PC 时），也请使用 SD-Jukebox
（随附）。（通过 Explorer 或其它复制到 PC 的文件无法播放。）
78
VQT0N06

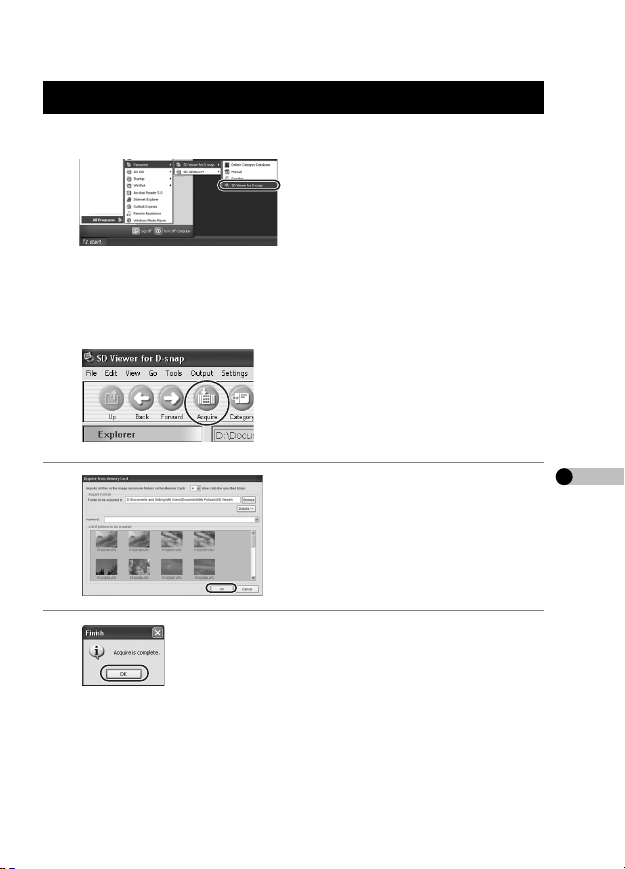

使用 SD Viewer
∫ 启动 SD Viewer
1
选择 [Start]>
[All Programs]>
[Panasonic]>
[SD Viewer for D-snap]>
[SD Viewer for D-snap]。
• 根据 OS 和 PC 设置的不同，屏幕上的指示可能会有所不同。相应
地，操作也可能与上述操作不同。
∫ 在 PC 中使用 SD Viewer 捕捉文件
1
将本设备连接至 PC (P72)，然
后单击 [Acquire]。
2
3
检查目标，然后单击 [OK]。
• 有关分类等详情，请参阅
SD Viewer 的使用说明书 （PDF
文件）。
单击 [OK]。
79
VQT0N06
连接至 PC （续）
∫ 阅读 SD Viewer 的使用说明书
1
∫ 关闭 SD Viewer
1
≥ 使用 SD Viewer
• 可以将卡中的 [Picture] 和 [MPEG4] 文件捕捉到 PC。
• 可以按拍摄日期或关键字分类图片。
• 可以打印带有日期的拍摄图片。
• 可以创建网页数据。
• 可以使用捕捉的影像创建幻灯片。
• 有关操作步骤的详情，请参阅 SD Viewer 的使用说明书 （PDF 文件）。
≥ 请勿在使用 SD Viewer 时断开 USB 电缆。
选择 [Help]>[Manual]。
• 需要 Adobe Acrobat Reader。
(P82)
选择 [File]>[Exit]。
• 单击屏幕右上角的 [k]，也可以关
闭 SD Viewer。
80
VQT0N06
使用 SD-Jukebox
∫ 启动 SD-Jukebox
1
选择 [Start]>
[All Programs]>
[Panasonic]>
[SD-JukeboxV4]>
[SD-JukeboxV4]。
• 根据 OS 和 PC 设置的不同，屏幕上的指示可能会有所不同。相应
地，操作也可能与上述操作不同。
• 第一次启动 SD-Jukebox 时，文件导入屏幕
（从硬盘将音频文件导入 SD-Jukebox 的屏
幕）显示。如果要立刻开始导入文件，请
单击 [Yes]。如果要稍后再导入文件，请单
击 [Later]。
• 有关导入文件方法等操作步骤的详情，请参阅 SD-Jukebox 的使用说
明书 （PDF 文件）。
∫ 阅读 SD-Jukebox 的使用说明书
1
单击 SD-Jukebox 屏幕右上角
的 [?]。
• 需要 Adobe Acrobat Reader。
(P82)
∫ 关闭 SD-Jukebox
1
单击 SD-Jukebox 屏幕右上角
的 [t]。
81
VQT0N06
连接至 PC （续）
≥ 使用 SD-Jukebox
• 可以在 PC 中保存音乐 CD 中您最喜爱的标题或创建音频文件播放列
表。
• 可以将 PC 中保存的音频文件或播放列表保存到卡中。
• 有关操作步骤的详情，请参阅 SD-Jukebox 的使用说明书 （PDF 文件）。
≥ 请勿在使用 SD-Jukebox 时断开 USB 电缆。
阅读软件的使用说明书
要阅读软件的使用说明书 （PDF 文件），需要 Acrobat Reader 5.0
或更高版本。
≥ 如果所用 PC 中未安装 Adobe Acrobat
Reader，请在安装屏幕中单击 [English] 或
[Chinese] （或者双击 [Adobe] 文件夹下
[English] 文件夹中的 [AR505ENU.EXE] 或
[Adobe] 文件夹下 [S-Chinese] 文件夹中的
[AR500CHS.EXE]），然后按照屏幕信息安装
Adobe Acrobat Reader 5.1。
82
VQT0N06
卸载软件
如果不再需要安装的软件，请从 PC 卸载 （删除）。
1
2
≥ 根据 OS 的不同，卸载步骤可能有所不同。有关详情，请参阅所用
OS 的使用说明书。
选择 [Start]>[Control
Panel]，然后单击 [Add or
Remove Programs]。
选择要删除的软件，然后单击
[Change/Remove]。
83
VQT0N06
使用注意事项
本设备
使本设备远离磁性设备 （如微波炉、电视机、视频游戏设备等）。
≥ 如果在电视机上或其附近使用本设备，影像和声音可能会受到电磁波
辐射的干扰。
≥ 请勿在手机附近使用本机，否则会影响影像和声音质量。
≥ 扬声器或大型电机产生的强磁场，可能会损坏录制的数据，或使影像
扭曲变形。
≥ 由数字电路 （包括微处理器）产生的电磁波辐射，可能会对本设备
产生负面影响，从而造成影像和声音干扰。
≥ 如果本设备由于受带磁设备影响而无法正常工作，请先将其关闭并取
出电池，然后再重新连接。随后，打开本设备。
请勿在无线电发射器或高压线附近使用本设备。
≥ 如果在无线电发射器或高压线旁拍摄，拍摄的影像或声音可能会受到
负面影响。
请勿将杀虫剂或挥发性化学品喷洒在本设备上。
≥ 如果本设备沾染了此类化学品，可能会造成 SD 多功能相机机体损坏
和表面光洁层脱落。
≥ 请勿使橡胶或塑料制品与本设备长时间接触。
在海滩或类似地方使用本设备时，切勿让沙子或细尘侵入设备。
请勿使海水或其它液体浸湿本设备。
≥ 沙粒或灰尘可能会导致本设备故障，如镜头刮伤或蒙雾。
≥ 如果海水溅到本设备上，请用自来水浸湿一块软布，拧干后，用它小
心擦拭机体。然后，再用干布再擦拭一遍。
如果本设备上溅有雨水或水滴，请执行相机操作。
84
VQT0N06
携带本设备时，请小心不要使其跌落或撞击。
请勿将本设备置于口袋中携带。
≥ 强烈的冲击可能损毁 SD 多功能相机机体，并可能导致设备故障。请
在便携袋 （随附）中存放本设备。
请勿使用汽油、稀释剂或酒精清洁本设备。
≥ 清洁本设备前，请取出电池。
≥ 否则可能会造成 SD 多功能相机机体变形和表面光洁层脱落。
≥ 可用柔软、干燥的布擦拭本设备上的灰尘。要除去顽固污渍，先将一
块布浸入用水稀释后的清洁溶剂中，拧干后擦拭污渍，然后再用柔
软、干燥的布擦拭。
≥ 使用化学布料时，请阅读布料说明书。
≥ 使用干净的布 （随附）擦拭镜头和 LCD 监视器上的污渍。请勿使用
尖头的材料擦拭，例如棉签。否则，可能会刮伤或损坏镜头，这可能
导致设备故障。
AC 适配器
≥ 请确保使用随附的 AC 适配器。
≥ 如果在收音机旁边使用 AC 适配器，无线接收可能会受到干扰。使
AC 适配器和无线电的距离保持在 1 米或以上。
≥ 使用 AC 适配器时，它可能会发出嗡嗡声。但这是正常现象。
≥ 使用后，请务必断开 AC 适配器。（如果保持连接，至多会消耗
0.1 W 的电流。）
≥ 始终使 AC 适配器的电极保持清洁。
将本设备放置于插座附近，以便于断开设备 （插头）。
85
VQT0N06
使用注意事项 （续）
电池
锂离子电池是紧凑的高容量电池。但是，当电池在冬季室外等低温
（10xC 或以下）条件下冷却时，电池的可用时间会缩短，本设备可能无
法工作。在此情况下，请在使用设备前使电池变暖，然后再插入本设
备。（如果使用口袋温暖器，请勿使其接触电池。）
使用后，请务必取出电池。
≥ 如果电池与本设备保持连接，即使已关闭设备电源，也会有微弱电流
存在，消耗电能。如果长时间保持连接，则会过度放电。即使重新充
电后，电池也可能无法再使用。
≥ 如果使其长时间留在本设备内，则电池可能会自我放电。使用前，请
为电池充电。
在室外使用本设备时，请携带多余的电池。
≥ 在滑雪场地等低温条件下，电池的操作时间可能会缩短。
≥ 旅行时，请务必准备 AC 适配器和 USB 托架 （随附）以即时为电池
充电。
如果电池跌落，请检查端子是否变形。
≥ 如果将端子已变形的电池安装至本设备，则可能会损坏设备。
电池使用注意事项
≥ 仅使用指定的 AC 适配器充电。
≥ 切勿置于火中。
≥ 切勿分解。
存放电池注意事项
≥ 将电池存放在凉爽、干燥且温度相对稳定的地方。（推荐温
度： 15oC–25oC 推荐湿度： 40%–60%）
≥ 温度过高或过低都会缩短电池的寿命。
≥ 如果将电池存放在炎热、潮湿、有烟雾或灰尘的地方，电池端子可能
会生锈，从而导致无法正常工作。
≥ 要长时间存放电池，建议每年对其充一次电，然后将所充电能用尽后
再行存放。
≥ 除去电池端子上的灰尘或其它物质。
切勿将废旧 （过期）电池扔进火中。
≥ 如果对电池加热或燃烧电池，则可能导致爆炸。
≥ 电池有一定的使用寿命。当 SD 多功能相机的操作时间相当短时，即
使为电池正常充电，电池的寿命也可能到期。请购买新电池。
86
VQT0N06
充电错误
当充电指示灯快速或慢速闪烁时，可能出现以下状况。
当电池指示灯约每 6 秒钟闪烁时 （亮起约 3 秒钟，熄灭约 3 秒钟）：
≥ 电池过度放电。您可以为电池充电，但是，可能需要几个小时才开始
为电池正常充电。
当电池指示灯约每 0.5 秒钟闪烁时（亮起约 0.25 秒钟，熄灭约 0.25 秒
钟）：
≥ 房间或电池温度过高或过低。等待直至房间或电池温度适宜后再重新
为电池充电。如果仍然无法为电池充电，则本设备、电池或 AC 适配
器可能有缺陷。请与经销商联系。
充电指示灯熄灭时：
≥ 充电结束。
≥ 如果充电指示灯在电池未完全充电时熄灭，则 AC 适配器或电池可能
有缺陷。请与经销商联系。
≥ 有关电池的详情，请参阅 P86。
水汽凝结
≥ 夏季从冰箱中取出一个瓶子时，您会看到瓶上有露水。如果这种情况
发生在本设备上，则称为 “水汽凝结”。
≥ 出现水汽凝结时，镜头会蒙雾或设备无法正常操作。请小心避免水汽
凝结，如果出现此现象，请采取正确的步骤使其消除。
水汽凝结的原因
≥ 当周围环境温度或湿度如下变化时，则会出现水汽凝结：
• 将本设备从寒冷的室外移至温暖的房间时
• 将本设备从开有空调的汽车内取出时
• 寒冷的房间突然变暖时
• 空调或其它设备的冷风直接吹向本设备时
• 在潮湿的地方
出现水汽凝结时
≥ 关闭本设备，将其搁置在此条件下约 1 小时。当本设备接近周围环境
温度时，水汽会自然消失。
≥ 要将本设备从冷处移至热处，请将相机放置到塑料袋中，然后等到本
设备的温度接近周围环境温度之后再将其取出，以避免水汽凝结。
87
VQT0N06
使用注意事项 （续）
LCD 监视器
≥ 在温度变化很大的地方， LCD 监视器上可能会形成水汽凝结。可用
柔软、干燥的布擦拭。
≥ 请勿用力按 LCD 监视器。这可能会导致 LCD 监视器的颜色不匀均或
LCD 监视器出现故障。或者，切勿使 LCD 监视器接触很硬的物体。
这会刮伤 LCD 监视器的表面。
≥ 当镜头对准反差较大的拍摄目标时，图片可能看起来不均匀或后面的
影像会出现在 LCD 监视器上。这并非故障。
≥ 如果开机时 SD 多功能相机过凉，则 LCD 监视器上的影像会比平时
稍暗。但是，随着内部温度升高，它会逐渐恢复到正常亮度。
LCD 监视器屏幕采用超高精技术制造而成，总像素数约为 61,600。
99.99% 以上的像素有效，仅有不到 0.01% 的像素不可用或总是亮
的。但这并非故障，不会影响拍摄的图片。
卡
卡存取指示灯闪烁时 （或屏幕显示信息 [ACCESSING CARD] 时），请
勿打开卡 / 电池盖取出卡、关闭本设备或使其受到震动或撞击。
请勿将卡搁置在高温或阳光直射的地方，或置于容易产生电磁波或静电
的地方。请勿使其弯曲、跌落或受到猛烈震动。
≥ 如果未采取上述预防措施，卡或拍摄的内容可能会损坏。
使用后，请务必取出并存放卡。
≥ 使用后且存放或携带卡时，请将卡放置到储存袋中。
≥ 请勿使污垢、灰尘或水进入卡背面的端子。请勿用手指接触。
≥ 将记忆卡置于儿童触及不到的地方，防止吞服。
88
VQT0N06
拍摄的文件
本设备符合由 Japan Electronics and Information Technology
Industries Association （JEITA，日本电子及信息行业技术协会）建
立的 DCF 标准 （Design rule for Camera File system，相机文件系
统设计准则）。
≥
如果删除符合
≥ 如果删除 [Picture] 或 [MPEG4] 文件，则与文件相关的所有数据将被
删除。
≥ 错误操作可能导致损坏或删除录制的数据。由删除录制数据而导致的
损失，制造商概不负责。请事前注意。
DCF
标准的文件，则与文件相关的所有数据将被删除。
格式化
≥ 在本设备中格式化卡。如果使用 PC 格式化卡，请使用
SD-Jukebox。尤其是对于包含音乐文件的卡，应先使用录制音乐文
件的 SD-Jukebox 登记卡，然后再对其进行格式化。（有关详情，请
阅读 SD-Jukebox 的使用说明书。）
≥ 请勿使用 PC （Explorer）格式化卡。否则，本设备可能无法识别。
≥ 在使用由 PC 或其它设备格式化的卡时，请重新使用本设备对卡进行
格式化。
≥ 您可能无法在其它设备中使用通过本设备格式化的卡。在此情况下，
请在要使用的设备上对卡进行格式化。
≥
如果在格式化后无法使用卡，则本设备或卡可能有缺陷。请与经销商联系。
演示模式
≥ 如果在未插入卡时打开本设备并按下 [MODE] 按钮，则演示模式
（屏幕保护程序）启动。
≥ 如果在屏幕保护程序显示时按下任何按钮，则此模式设置为虚拟静态
图片拍摄模式。
≥ 您可以在虚拟静态图片拍摄模式下模拟拍摄静态图片。（如果约 1 分
钟内未按下任何按钮，则屏幕保护程序启动。）
≥ 未使用 AC 适配器时，如果约 5 分钟内未对屏幕保护程序按下任何按
钮，则本设备将自动关闭。
≥ 取消演示模式时，请在关闭本设备后插入卡。
89
VQT0N06
016
0h10m10s
30
2. 0
21/12/2004
12:00
100
10
其它
屏幕显示
∫ 拍摄时的屏幕显示
12
34567
0h10m10s
21/12/2004
2
2. 0
t
1
/
3
100
10 11 13 1412
∫ 缩略图屏幕中的屏幕显示
2
016
10
8
30
12:00
159
1 拍摄模式 (P26)
2 闪光模式 (P36)
3 夜间模式 (P40)
4 白平衡 (P39)
5 图片质量 (P31)
6 图片尺寸 (P31)
7 剩余电量 (P16)
8 剩余图片 / 时间
9 拍摄 / 停止显示
10 数码变焦 (P33)
11 曝光补偿 (P41)
12 计数器显示
13 ISO 感光度 (P42)
14 自拍定时器 (P38)
15 日期 / 时间 （打开电源或设置时钟后
显示约 5 秒钟。）
1 文件夹 / 文件编号
2 锁定设置 (P49)
3DPOF 打印 (P58)
4 ¿ 标记设置 (P51)
5 幻灯片 (P54)
90
VQT0N06
100-0011
12345
∫ 回放时的屏幕显示
016
100-0125
0h 1 0 m 1 0s
21/12/2004
12:00
05m05s
-XBS1
HOLD
OUT!/JoJo
1
32456
0h10m10s
10
2
100-0125
21/12/2004
11 12 1398
2
016
7
12:00
∫ 回放音乐时的屏幕显示
1234 5
S-XBS1
05m05s
MODE
HOLD
OUT!/JoJo
6 78
1 回放模式 (P43)
2 计数器显示
3 重复回放 (P47)
4 图片质量 (P31)
5 图片尺寸 (P31)
6 剩余电量 (P16)
7 文件夹 / 文件编号
8 停止 / 播放 / 正在读取显示
9 锁定设置 (P49)
10 DPOF 打印数量 (P58)
11 ¿ 标记设置 (P51)
12 幻灯片 (P54)
13 拍摄日期 / 时间
≥ 回放 HDTV (16:9) 图片时，屏幕顶部和
底部将显示黑条。
1 音频播放机模式 (P61)
2 音频质量 (EQ) (P63)
3 重复回放 (P64)
4 回放时间
5 剩余电量 (P16)
6 停止 / 播放 / 快进 / 快退 (P62)
7[HOLD] 设置 (P63)
8 曲名 / 创作者姓名
91
VQT0N06
其它 （续）
信息
LCD 监视器上将显示确认 / 错误信息。
信息 应对措施
EMPTY BATTERY
INSERT BATTERY
NO CARD
CHECK CARD
CARD FULL
CARD LOCKED
ACCESSING CARD
NO PICTURE FILE
NO MPEG4 FILE
NO VOICE FILE
NO TRACK
UNPLAYABLE FILE
FILE LOCKED
TARGET FILE DOES NOT
EXIST
OVER LIMIT
CANNOT SET FILE
电池剩余电量不足。重新为电池充电。 (P14)
将电池正确插入本设备。 (P12, 13)
如果电池过度放电，该信息也会显示。为电池
充电。
正确插入卡。 (P12, 13)
MultiMediaCard 不可用。
重新插入记忆卡。如果屏幕仍然显示 [CHECK
CARD]，请对其进行格式化。 (P22) （如果格
式化卡，则卡中所有的数据会被删除。）
更换卡或删除不需要的数据。 (P47)
在卡上解除写保护开关的锁定。
正在处理数据。请稍候。
插入含有 [Picture] 文件的卡。
插入含有 [MPEG4] 文件的卡。
插入含有 [Voice] 文件的卡。
插入含有 [Audio] 文件的卡。
无法回放非标准文件。使用 SD-Jukebox 将音
频文件录制到卡中。
解除保护后执行操作。 (P49)
没有可作为幻灯片播放的文件，或者没有可以
设定为 DPOF 设置的文件。
在幻灯片回放的图片数量或 DPOF 设置中设
定的打印数量超出限制。
选择本设备拍摄的静态图片。
92
VQT0N06
信息 应对措施
SET TO PLAY MODE
USE BOTH AC ADAPTOR
AND BATTERY
TURN POWER OFF AND
ON
ERROR
本设备连接至 PC 或打印机时，将拍摄 / 回放
模式开关切换至回放模式 []。 (P55, 72)
本设备连接至 PC 或打印机时，连接 AC 适配
器。 (P55, 72)
重新打开本设备。
关闭本设备后，请取出并插入电池。如果错误
仍然存在，请与经销商联系。
故障排除 (Q&A)
Q （问题） A （解答）
重新打开本设备。
本设备未打开。
本设备立即关闭。
无法操作调节球或其
它按钮。
即使按下 [MODE] 按
钮，也无法切换模
式。
LCD 监视器的颜色或
亮度更改。
LCD 监视器过亮或过
暗。
无法拍摄。
电池是否正确插入？
电池是否耗尽？
重新为电池充电 (P14) 或插入完全充电的电池。
电池是否耗尽？
重新为电池充电 (P14) 或插入完全充电的电池。
[HOLD] 设置是否显示？
按住 [MODE] 按钮约 2 秒钟或以上且指示消失时，
即可启用调节球和其它按钮。
卡是否插入？
如果在未插入卡时按下 [MODE] 按钮，则模式设置
为演示模式 (P89)。关闭本设备，然后插入卡。
屏幕的颜色或亮度在荧光灯下看起来会有些不同。
正确调节 LCD 监视器的亮度。 (P21)
卡是否插入？
当写保护开关滑至 [LOCK] 时，无法拍摄图片。
卡的内存是否已满？
在拍摄前删除不需要的文件。 (P47)
93
VQT0N06
其它 （续）
Q （问题） A （解答）
拍摄到卡时需要一段
时间。
拍摄中途停止。
拍摄的图片以马赛克
图案显示。
拍摄的图片过亮或过
暗。
LCD 监视器上出现垂
直的红色光谱。
无法启用闪光灯。
使用闪光灯拍摄的图
片很暗。
以闪光灯拍摄的图片
的颜色与实际生活中
的拍摄目标不相似。
无法回放。
在 [MPEG4] 模式下拍摄图片时，根据卡的类型，可
能需要一段时间拍摄到卡中。但是，这并非故障。
根据卡的类型，在 [Voice] 模式下拍摄时可能会中途
停止。
根据拍摄目标或拍摄条件的不同，图片可能会以马
赛克图案显示。
LCD 监视器上图片的亮度与实际拍摄的图片的亮度
会有所不同。
特别是在暗处拍摄图片长时间曝光时，图片在 LCD
监视器上看起来较暗。但是，拍摄的图片会较亮。
这称为 “漏光”。这是 CCD 的特定现象，并非故
障。当拍摄目标有明亮的部分时，会出现这种现象。
它以 MPEG4 影像拍摄，而不是以静态图片拍摄。
闪光灯是否设置为 [Flash off]？检查闪光灯模式。
(P36)
闪光灯是否被您的手指覆盖？本设备是否距离拍摄
目标太远？
使用闪光灯拍摄图片时，即使在 [Manual] 中设置白
平衡，白平衡也可能无法正确调节。使用闪光灯时，
我们建议将白平衡设置为 [Auto]。
使用闪光灯拍摄图片时，白平衡自动根据闪光进行
调节。但是，当到达拍摄目标的闪光不足时，白平
衡可能无法正确调节。
卡是否插入？
卡中是否有可播放的图片？
是否将模式设置为播放模式？
94
VQT0N06
Q （问题） A （解答）
某些图片无法作为幻
灯片播放。
无法回放音乐。 卡中是否有有效的音乐文件？
[k] 指示在回放或列
表屏幕中显示。
将卡插入其它设备时
无法回放。
连接至 PC 时，无法
传送影像。
图片无法使用支持
PictBridge 的打印
机打印。
打印图片的顶部和底
部出现黑带。
回放或拍摄功能不起
作用且屏幕静止不
动。
[
Picture] 模式或
在
[
MPEG4] 模式下拍摄
时， LCD 监视器为
黑。
在回放 [Voice] 文件
或 [Audio] 文件期
间， LCD 监视器突然
关闭。
在其它设备上拍摄的图片可能无法以幻灯片显示，
或显示需要一段时间。
数据以不同格式录制或数据已损坏。无法回放此类
数据。
如果在其它设备上回放使用本设备拍摄的 [MPEG4]
文件，图片质量或声音质量可能会降低或文件无法
回放。
本设备是否正确连接至 PC？ (P72)
PC 是否正确识别本设备？ (P74)
将本设备设置为回放模式，然后检查在菜单中是否
选择了 [Setup]>[Connection (USB)]>
[PictBridge]。 (P55)
您打印的是不是将图片尺寸设置为 [HDTV] 的
[Picture] 文件？
检查图片尺寸。 (P31)
将电源开关设置为 [OFF]。如果本设备未关闭，请取
出并插入电池，然后再打开本设备。如果错误仍然
存在，请取出电池并与经销商联系。
在 [Voice] 模式下播放或拍摄或者在 [Audio] 模式下
播放时，如果搁置本设备约 10 秒钟无操作，则 LCD
监视器会自动关闭。
按下 [MENU] 按钮可打开 LCD 监视器。但是，如果
约 10 秒钟未执行任何操作， LCD 监视器会再次关
闭。
95
VQT0N06
其它 （续）
Q （问题） A （解答）
拉出电池上的突起部件以取出电
无法取出电池。
时钟设置不正确。
即使在 Windows
Explorer 中单击了修
饰文件 （扩展名为
“.ped”），修饰软件
也不会启动。
将本设备连接至 PC
时，卡存取指示灯闪
烁。
虽然在正常安装 USB
驱动程序后将本设备
连接至 PC，但是屏
幕显示 [Found New
Hardware Wizard]。
池。
如果长时间不使用本相机，时钟可能被重置。时钟
设置屏幕显示时，请重新设置时钟。
如果在未设置时钟的情况下拍摄图片，日期将记录
为 [1/1/2000 0:00]。
如果 PC 中安装了本设备随附的 SD Viewer 和 SD
多功能相机 SV-AS10 随附的 SD Viewer Ver. 2.1E
且卸载其中一种，则与 SD Viewer 关联的修饰文件
将会禁用。在此情况下，请卸载 SD Viewer 的两个
版本，然后重新安装您要使用的版本。
您是否将 NTFS 格式的记忆卡插入了本设备？在此
情况下，请用 [Administrator (computer
administrator)] （或其它具有同等权限的用户名）登
录，右键单击 [My Computer] 中的可移动磁盘图标，
然后选择 [Remove]。检查卡存取指示灯是否亮起，
然后断开本设备和 PC 的连接。
1 单击 [Next]。
2 确认是否为设备配置了最佳的驱动程序检测设
置，然后单击 [Next]。
3 将随附的 CD-ROM 插入 CD-ROM 驱动器中。
4 输入路径，如 “D:\USB Driver\files”（ D 驱动器
指定为 CD-ROM 驱动器。）
5 单击 [Next]。
6 单击 [Next]。
7 单击 [Finish]。
上述操作完成后，根据向导安装硬件。
96
VQT0N06
规格
∫ SD 多能相机
电源
功耗
DC 4.8 V （AC 适配器）
DC 3.7 V （电池）
MPEG4 录制
1.7 W （AC 适配器）
1.5 W （电池）
MPEG4 回放
0.9 W （AC 适配器）
0.7 W （电池）
音频回放
0.1 W （电池）
影像传感器
1/3.2q CCD 隔行型
RGB 主色过滤器
有效像素的数量
约 3,100,000 像素
扫描
隔行扫描
标准照明度
3000 lx
最低要求照明度
80 lx
焦距
4.5 毫米
35 毫米等效
34.8 毫米
数码变焦
4k
F 值
4.0
最短影像距离
距镜头约 60 厘米
（近拍： 约 10 厘米）
麦克风
单声道麦克风 （内置）
监视器
3.8 厘米 （1.5q 型）
LCD 监视器
（约 61,600 像素）
闪光灯
GN 3.7 （内置）
拍摄介质
SD 记忆卡
影像压缩
兼容 JPEG
视频压缩
兼容 MPEG4 SD-Video
语音压缩
MPEG4: 兼容 G.726
Voi ce: 兼容 G.726
音频扩展
AAC/MP3/WMA
（兼容采样频率 32 kHz、
44.1 kHz、 48 kHz）
97
VQT0N06
规格 （续）
音频输入
单声道麦克风 （内置）
音频输出
耳机输出：
3.5 mWi3.5 mW
负载阻抗 16 h
尺寸
约 53.2 毫米 ( 宽 )k
103.0 毫米 ( 高 )k14.0 毫米 ( 长 )
（最薄部位 9.9 毫米）
∫ USB 托架
输入
输出
∫ AC 适配器
输入
输出
∫ 电池组
最大电压
额定电压
额定电容
机体重量
约 59 克 （不包含电池组和 SD 记忆
卡）
操作时的机体重量
约 75 克 （包含电池组和 SD 记忆
卡）
工作温度
0–40oC
工作湿度
10–80%
DC 4.8 V 1.0 A
DC 4.8 V 1.0 A
AC 110–240 V 50/60 Hz
0.13 A
DC 4.8 V 1.0 A
DC 4.2 V
DC 3.7 V
530 mAh
98
VQT0N06
备忘录
99
VQT0N06
备忘录
100
VQT0N06
Loading...
