Panasonic SC-HT535E-S, SC-HT845E-S, SC-HT885E-S User Manual

Návod k obsluze

DVD Home Theater Sound System

Model SC-HT535/SC-HT845/SC-HT885

Číslo regionu

Systém přehrává disky DVD-Video s číslem regionu "2" nebo "ALL".

Příklad:

Před zahájením zapojování, ovládání nebo nastavování systému si pozorně přečtěte následující pokyny. Návod k obsluze uschovejte pro pozdější potřebu.

Advanced Progressive

Scan

strana

Optimálně hladký a ostrý obraz.

Podpora celé řady

formátů

strana

DVD-RAM, DVD-Audio, DVD-Video, DivX a další

Dokonalé ozvučení

strana

Sound field control (SFC), Dolby Pro Logic II a další funkce.

Ilustrace znázorňuje model SC-HT535.

Tento výrobek je shodný s typem schváleným Ministerstvem dopravy a spojů České republiky pod číslem 2131 č. j. 20926/99-112

Bezpečnostní upozornění

Vážený zákazníku

Děkujeme, že jste zakoupili náš produkt. V zájmu optimálního výkonu a bezpečnosti si pozorně přečtěte celý návod.

[HT535]: Funkce je k dispozici pouze na modelu SC-HT535. [HT845]: Funkce je k dispozici pouze na modelu SC-HT845. [HT885]: Funkce je k dispozici pouze na modelu SC-HT885.

• Návod k obsluze je určen pro modely SC-HT535, SC-HT845 a SC-HT885.

• Nebude-li uvedeno jinak, ilustrace znázorňují model SC-HT535.

• Operace popsané v tomto návodu k obsluze předpokládají vět-

šinou použití dálkového ovladače; pokud jsou však stejné ovládací prvky také na přístroji, můžete provádět tyto operace rovněž pomocí přístroje.

UPOZORNĚNÍ!

TENTO VÝROBEK POUŽÍVÁ LASER. POUŽÍVÁNÍ JINÝCH OVLADAČŮ, NASTAVENÍ NEBO POSTUPŮ, NEŽ JE UVEDENO V TOMTO NÁVODU, MŮŽE ZPŮSOBIT RIZIKO OZÁŘENÍ PAPRSKEM. NEOTEVÍREJTE KRYTY A NESNAŽTE SE VÝROBEK SAMI OPRAVOVAT. VEŠKERÉ OPRAVY PŘENECHEJTE KVALIFIKOVANÝM ODBORNÍKŮM V SERVISNÍCH STŘEDISCÍCH.

VAROVÁNÍ:

ABYSTE SNÍŽILI NEBEZPEČÍ VZNIKU POŽÁRU, ZASAŽENÍ ELEKTRICKÝM PROUDEM NEBO POŠKOZENÍ VÝROBKU, NEVYSTAVUJTE TENTO VÝROBEK DEŠTI, VLHKOSTI, KAPAJÍCÍ NEBO STŘÍKAJÍCÍ VODĚ ANI NESTAVTE NA TENTO VÝROBEK ŽÁDNÉ NÁDOBY NAPLNĚNÉ TEKUTINAMI, JAKO JSOU NAPŘ. VÁZY.

UPOZORNĚNÍ!

• NEINSTALUJTE NEBO NESTAVTE TOTO ZAŘÍZENÍ DO KNIHOVNY, VESTAVĚNÉ SKŘÍNĚ NEBO JINÉHO STÍSNĚNÉHO PROSTORU. ZAJISTĚTE DOSTATEČNOU VENTILACI PŘÍSTROJE. DBEJTE, ABY VENTILAČNÍ OTVORY PŘÍSTROJE NEBYLY ZAKRYTY ZÁVĚSEM NEBO JINÝM MATERIÁLEM, ZABRÁNÍTE TAK NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM ČI VZNIKU POŽÁRU Z DŮVODŮ PŘEHŘÁTÍ PŘÍSTROJE

• VĚTRACÍ OTVORY ZAŘÍZENÍ NESMÍ BÝT BLOKOVÁNY NOVINAMI, UBRUSY, ZÁVĚSY A JINÝMI PODOBNÝMI PŘEDMĚTY.

• NA ZAŘÍZENÍ NESTAVTE ZDROJE OTEVŘENÉHO OHNĚ, NAPŘ. ZAPÁLENÉ SVÍČKY.

• POUŽITÉ BATERIE LIKVIDUJTE EKOLOGICKÝM ZPŮSOBEM.

Systém může být rušen radiovými signály vysílanými mobilními telefony. Pokud se toto rušení projeví, zvětšete vzdálenost mezi přístrojem a mobilním telefonem.

Síťová zásuvka, koncovka síťového kabelu nebo rozdvojka musí být poblíž přístroje a musí být snadno dostupná.

TENTO VÝROBEK JE URČEN PRO POUŽITÍ V MÍRNÉM KLIMATU.

(uvnitř hlavní jednotky)

CLASS 1 LASER PRODUCT

(boční strana)

Bezpečnostní upozornění

Umístění

Umístěte tento přístroj na rovné ploše, mimo dosah přímého slunečního záření, zdrojů vysokých teplot, vysoké vlhkosti a nadměrných vibrací. Uvedené faktory mohou vést k poškození skříňky přístroje a dalších komponent, čímž se zkracuje provozní životnost přístroje. Na systém nepokládejte těžké předměty.

Napájecí napětí

Systém nepřipojujte k vysokému napětí. Mohlo by dojít k přetížení přístroje a k požáru. Nepřipojujte ke stejnosměrnému napětí. V letadlech, na lodích apod., kde se často používá stejnosměrné napětí, zkontrolujte před připojením skutečné napětí v síti.

Napájecí kabel

Ujistěte se, že je napájecí kabel správně připojený a není poškozený. Nesprávné připojení a poškození kabelu mohou způsobit požár nebo zásah elektrickým proudem. Kabel chraňte před silným tahem, prudkým ohýbáním a nestavte na ni těžké předměty. Při odpojování ze zásuvky nikdy netahejte za kabel, vždy uchopte vidlici. Tahání za síťový kabel může způsobit úraz elektrickým proudem. Nemanipulujte kabelem, máte-li mokré ruce. Hrozí úraz elektrickým proudem.

Cizí předměty

Zamezte vniknutí kovových předmětů dovnitř systému. Mohlo by dojít k zásahu elektrickým proudem nebo poruše. Zamezte vniknutí kapalin dovnitř systému. Mohlo by dojít k zásahu elektrickým proudem nebo poruše. Pokud se tak stane, okamžitě systém odpojte od elektrické sítě a kontaktujte svého prodejce. Na přístroj ani do vnitřku přístroje nestříkejte postřiky proti hmyzu. Může dojít ke vznícení hořlavých plynů, které tyto přípravky obsahují.

Opravy

Systém se nepokoušejte podomácku opravovat. Pokud dojde k přerušení zvuku, zhasnutí indikátorů, objeví-li se kouř nebo nastane jiný problém, který je mimo rozsah tohoto návodu k obsluze, odpojte napájecí kabel ze zásuvky a obraťte se na prodejce nebo na autorizovaný servis. Pokud by byl tento přístroj opravován, rozebírán nebo rekonstruován nekvalifikovanými osobami, mohlo by dojít k úrazu elektrickým proudem nebo k poškození přístroje.

Pokud po delší dobu nehodláte systém používat, odpojte jej ze zásuvky elektrické sítě.

Systém SC-HT535 SC-HT845 SC-HT885 Přehrávač SA-HT535 SA-HT845 SA-HT885 Přední reprosoustavy SB-FS535 SB-FS840 SB-FS930 Centrální reprosoustava SB-PC535 SB-PC840 SB-PC930 Surround reprosoustavy SB-FS536 SB-FS841 SB-FS880 Aktivní subwoofer SB-WA535 SB-WA845 SB-WA885

Úvod

Bezpečnostní upozornění . . . . . . . . . . . . . . . . . . . . . . . . .2

Termíny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Rychlá instalace

KROK 1 Sestavení reprosoustav . . . . . . . . . . . . . . . . . . .4

KROK 2 Umístění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

KROK 3 Připojení reprosoustav k subwooferu . . . . . . . .7

KROK 4 Připojení televizoru . . . . . . . . . . . . . . . . . . . . . . .8

KROK 5 Antény a síťový kabel . . . . . . . . . . . . . . . . . . . . .9

KROK 6 Dálkový ovladač . . . . . . . . . . . . . . . . . . . . . . . . .9

KROK 7 QUICK SETUP . . . . . . . . . . . . . . . . . . . . . . . . . .10

Ovládací prvky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Disky, které můžete přehrávat . . . . . . . . . . . . . . . . . . . .11

Přehrávač

Přehrávání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Ovládání hlavní jednotky/použití dálkového ovladače

Funkce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

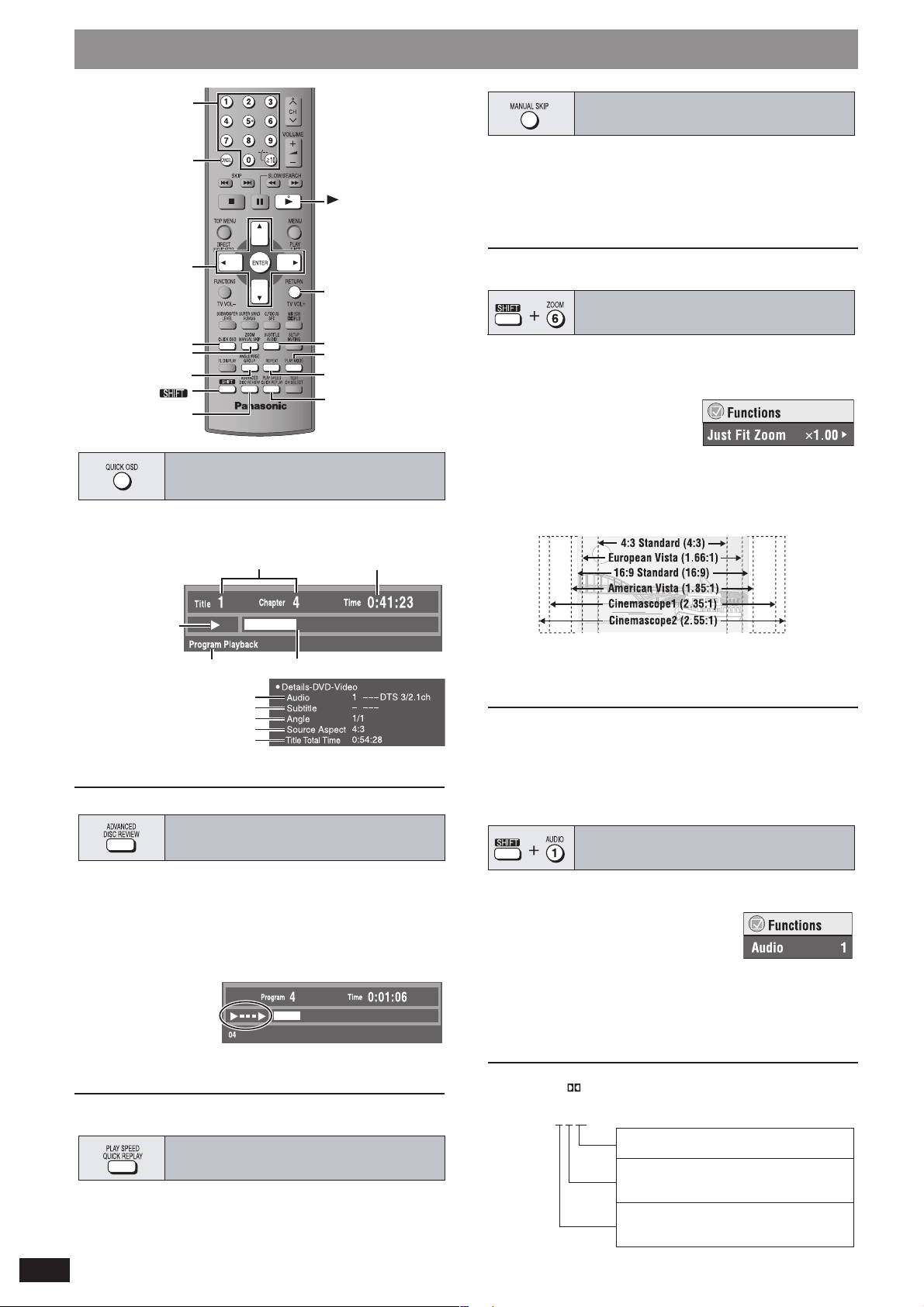

Stav přehrávání (QUICK OSD)/ Zobrazení titulů disku (ADVANCED DISC REVIEW)/ Opakované přehrání posledního úseku/Skok o 30 sekund dopředu/ Zoom/Změna zvukové stopy/ Změna titulků/Výběr úhlu kamery a pootočení/posunutí statického obrazu/Změna rychlosti přehrávání/Opakované přehrávání/ Přehrávání všech skupin, přehrávání v naprogramovaném a náhodném pořadí

Použití navigačních menu . . . . . . . . . . . . . . . . . . . . . . . .16

Přehrávání multimediálních disků/Přehrávání od vybrané stopy CD disku/ Přehrávání disků HighMAT TM /Přehrávání disků RAM/DVD-RW (DVD-VR)

Použití menu na obrazovce . . . . . . . . . . . . . . . . . . . . . .18

Hlavní menu/Další nastavení

Změna nastavení přehrávače . . . . . . . . . . . . . . . . . . . . .20

Nastavení zpoždění (nastavení reprosoustav)

Další funkce

Rádio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Automatické vyhledání stanic/Výběr předvolby stanice/ Manuální vyhledávání stanic/Vysílání RDS/ Připojení venkovní antény

Zvukové pole a kvalita zvuku . . . . . . . . . . . . . . . . . . . . .24

Nastavení zvukového pole/Zaostření centrálního kanálu/ Dolby Pro Logic II/Downmix/ Hlasitos subwooferu/Nastavení hlasitosti reprosoustav

Připojení dalších komponent . . . . . . . . . . . . . . . . . . . . .26

Ovládání televizoru a videorekordéru/ Ovládání tape decku ([HT845] [HT885])

Další užitečné funkce . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Časovač vypínání/Vypnutí zvuku/Použití sluchátek

Další informace

Další možnosti nastavení reprosoustav . . . . . . . . . . . . .29

O obsahu DivX VOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Ošetřování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Manipulace s disky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Seznam kódů jazyků . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Řešení problémů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Příslušenství . . . . . . . . . . . . . . . . . . . . . . . . . .zadní strana

Obsah/termíny

Obsah

Termíny

Dekodér

Jeho funkcí je dekódovat signál uložený na DVD do normálního formátu. Tato operace se nazývá dekódování.

DivX

Formát komprimovaného videozáznamu vyvinutý společností DivXNetworks, Inc., který komprimuje video soubory, aniž by to bylo spojeno s výraznější ztrátou kvality videozáznamu.

Dolby Digital

Technologie kódování digitálních signálů vyvinutá společností Dolby Laboratories. Na rozdíl od stereofonního (2-kanálového) zvuku mohou být tyto signály rovněž nositelem vícekanálového zvuku. Tímto způsobem lze na jeden disk zaznamenat velké množství zvukových informací.

DTS (Digital Theater System)

Prostorové ozvučení využívané v moderních multiplexech. Umožňuje dokonalé oddělení kanálů, což umožňuje dosahovat realistických zvukových efektů.

Dynamický rozsah

Dynamický rozsah je rozdíl mezi nejnižší úrovní zvuku, kterou lze slyšet předtím, než začne vznikat šum a nejvyšší úrovní zvuku, která existuje předtím, než se objeví zkreslení.

Snímek a půlsnímek

Snímky jsou jednotlivé statické obrazy tvořící vcelku vlastní pohyblivý obraz. Každou sekundu se zobrazí 30 snímků. Každý snímek se skládá ze dvou půlsnímků. Standardní televizor zobrazuje tyto půlsnímky po sobě. Při pozastavení filmu se zobrazí statický obraz. Statický snímek se skládá ze dvou střídajících se půlsnímků, takže obraz se může jevit mírně rozmazaný, celková kvalita je přesto dobrá. Statický půlsnímek sice není rozmazaný, obsahuje však jen polovinu informace celého snímku a kvalita obrazu je tedy horší.

I/P/B

MPEG 2, kompresní standard filmů DVD-Video pracuje při kódování snímků se 3 typy obrazu. I: Intra coded picture

Obraz s nejvyšší kvalitou.

P: Predictive coded picture

Obraz se vypočítává na základě posledního I nebo P obrazu.

B: Bidirectionally-predictive coded picture

Obraz se vypočítává porovnáním posledního I a P obrazu, obsahuje tedy nejmíň informací.

Linear PCM (pulse code modulation)

Jedná se o formu signálu, který byl digitálně zpracován bez komprese, jako je tomu na discích CD.

MPEG4

Systém komprimace signálu, používaný na mobilních zařízeních nebo v síti (internetu), který umožňuje vysoce účinný záznam při nízkém datovém toku.

Playback control (PBC)

Pokud je disk Video CD vybaven řízením přehrávání, můžete pomocí menu vybírat scény a informace.

Vzorkovací kmitočet

Jako vzorkování se označuje konverze úrovní vzorků zvukové vlny (analogový signál) odebíraných ve stanovených intervalech do číselné formy (digitální kódování). Vzorkovací kmitočet představuje počet vzorků odebraných za sekundu, takže vyšší číslo znamená mnohem přesnější reprodukci původního zvuku.

Sestavení reprosoustav

Rychlá instalace

Sestavení reprosoustav

[HT535] [HT845] Přední reprosoustavy [HT885] Přední a surround reprosoustavy

Příprava

• Aby nedošlo k poškození nebo poškrábání, rozprostřete na zemi kus hebké tkaniny a proveďte montáž na ní.

• Při montáži používejte křížový šroubovák.

• Před zahájením montáže, nastavování a zapojování zkontrolujte, zda máte k dispozici všechny uvedené komponenty.

• Stojany i reprosoustavy na levé a pravé straně jsou totožné.

[HT535]

Dodané stojany jsou určeny speciálně pro přední reprosoustavy Panasonic SB-FS535, SB-FS840, SB-FS930 a surround reprosoustavy SB-FS880. Používejte je výhradně způsobem uvedeným v tomto návodu.

2 Přední 4 Sloupky 2 Základny 4 Šrouby 4 Šrouby 4 Malé 2 Objímky Sada reprosoustavy •2xsloupek A • 2xsloupek B s podložkami objímek šrouby pryžových

(s kabelem) podložek

Přední reprosoustavy je možno používat i bez stojanů. Pryžové podložky v tomto případě nasaďte na spodní stranu reprosoustav. Zamezíte tím převrhnutí reprosoustav v důsledku případných vibrací. Na jednu reprosoustavu použijte 3 až 4 podložky.

1 Zasuňte sloupky do základen.

1 Nasaďte sloupek B.

Při zasunování srovnejte otvory.

2 Připevněte sloupek k základně.

Zkontrolujte dotažení šroubů.

2 Smontujte sloupky.

1 Kabel reprosoustavy prostrčte sloupkem A,

sloupkem B a základnou.

Pro usnadnění kabel na konci mírně smotejte (neohýbejte) prostrčte jej sloupkem a vytáhněte a zbytek kabelu vytáhněte ze základny.

2 Sloupek A připojte ke sloupku B.

3 Sloupky smontujte.

Zkontrolujte dotažení šroubů.

3 Zasuňte sloupky reprosoustav.

Výstupek zasaďte do drážky na reprosoustavě mezi oba krajní body.

Sloupek přišroubujte, aby nedošlo k vychýlení, utahujte střídavě na obou stranách.

Sloupek nesmí zasahovat do oblasti vstupních svorek, aby nedošlo ke zkratu.

4 Připojte kabely reprosoustav.

* Jsou-li již konce kabelu odizolovány,

zasuňte je do svorek.

5 Kabely reprosoustav zajistěte v příslušných

základnách.

Sloupek B

Základna

Šrouby s podložkou

Křížový šroubovák

(není součástí balení)

Sloupek B

Sloupek A

Malé šrouby

Sloupek B

Sloupek A

Kabel

Sloupek B

Kabel

Sloupek A

Šrouby objímek

Objímka

Výstupek

Přední reprosoustava

Krajní body

Vstupní svorky

Odstraňte vinylovou izolaci na konci kabelů reprosoustav*

Zasuňte!

+: Bílý

-: Modrý

Kabel

Spodní strana

základny

2 Kabel zatlačte

mezi úchyty.

1 Zatlačte kabel

reprosoustavy co nejhlouběji do drážky v základně.

Zadní strana reprosoustav

Sestavení reprosoustav

[HT845] [HT885]

Poznámka

• Aby nedošlo k vytažení kabelu ze sloupků během sestavování stojanu, ponechejte na sloupcích plastový obal.

• [HT885] Přední reprosoustavy se liší od surround reprosoustav, stejně tak se liší i příslušné stojany.

- Před připojením sloupku zkontrolujte označení na zadní straně reprosoustavy (

→→

strana 6).

- Sloupek s kratším kabelem je určen pro přední reprosoustavy.

[HT845] 2 Přední

reprosoustavy

[HT885] 2 Přední

a 2 Surround reprosoustavy

[HT845] 2 Sloupky [HT885] 4 Sloupky

• 2xsloupky s krátkým kabelem: pro přední reprosoustavy

• 2xsloupky s dlouhým kabelem: pro surround reprosoustavy

[HT845]

2 Základny

[HT885]

4 Základny

[HT845]

4 Dlouhé šrouby

[HT885]

8 Dlouhých šroubů

[HT845]

4 Krátké

šrouby

[HT885]

8 krátkých

šroubů

1 Sestavte základny stojanů.

1 Protáhněte kabel reprosoustavy základnou.

Pro usnadnění kabel na konci mírně smotejte (neohýbejte) prostrčte jej otvorem a vytáhněte a zbytek kabelu vytáhněte ze základny.

Zbytek kabelu ponechejte pro pozdější připojení.

2 Vložte sloupek.

3 Připevněte sloupek k základně.

Zkontrolujte dotažení šroubů.

Před pokračováním sejměte ze sloupku plastový obal.

2 Stojany připojte k reprosoustavám.

Sloupek stojanu přišroubujte k reprosoustavě, horní a dolní šroub přitom utahujte střídavě, aby nedošlo k vychýlení.

Sloupek můžete přišroubovat také k otvorům umístěným na spodní straně.

Způsob připojení určuje celkovou výšku reprosoustav na stojanu.

3 Připojte kabely reprosoustav.

*Jsou-li vodiče na konci kabelů již

obnažené, připojte je přímo do svorek.

Kabel zatlačte do drážky.

Nadbytečnou část kabelu zasuňte do otvoru v horní části sloupku, současně kabel vytahujte ze spodní strany základny.

4 Kabely reprosoustav zajistěte v příslušných

základnách.

Zatlačte kabel reprosoustavy co nejhlouběji do drážky v základně.

 Prevence proti převrhnutí reprosoustav

Připevněte šrouby s okem (nejsou součástí dodávky) pro zajištění připevnění reprosoustav ke stěně (→→obrázek vpravo).

• V závislosti na vlastnostech stěny použijte vhodné šrouby.

• Před instalací na betonovou stěnu nebo stěnu ze slabého

materiálu (sádrokartón) se poraďte s odborníky. Při nesprávném připevnění může dojít k poškození stěny nebo reprosoustav.

Aby reprosoustavy nemohly spadnout, použijte pro ukotvení vhodný motouz (není součástí dodávky).

Plastový obal

Kabel

Základna

Při nasazování sloupku srovnejte drážku a otvory se základnou.

Sloupek při současném potahování za kabel nasaďte.

Sloupek

Drážka

Držák sloupku

Základna

Křížový šroubovák

(není součástí balení)

Krátké šrouby

Dlouhé šrouby

Sloupek

Reprosoustava

Odstraňte vinylovou izolaci na konci kabelů reprosoustav*

Zasuňte!

+: Měď

-: Stříbro

Zadní strana reprosoustav

Zadní strana podstavce

Kabel

Drážka

Motouz

(není součástí dodávky)

Šroub s okem

(není součástí dodávky)

Stěna

Zadní strana reprosoustavy

Přibližně 150 mm

Motouz

(není součástí dodávky)

Šroub s okem

(není součástí dodávky)

Stěna

Zadní strana reprosoustavy

Přibližně 150 mm

[HT535]

[HT845] [HT885]

Umístění

Způsob rozmístění reprosoustav může ovlivnit reprodukci basů a zvukové pole. Dodržujte tato pravidla:

• Postavte reprosoustavy na rovné bezpečné podstavce.

• Pokud umístíte reprosoustavy příliš blízko podlahy, stěny a rohů, může dojít k nadměrné

reprodukci basů. Zakryjte stěny a okna silnými závěsy.

• Postavte přední, centrální a prostorové reprosoustavy v přibližně stejné vzdálenosti od poslechové pozice. Úhly zobrazené na následujícím obrázku jsou přibližné.

Další možnosti umístění reprosoustav (

→→

strana 29)

Příklad rozmístění

Hlavní jednotka

PŘEDNÍ

(L, P)

SURROUND

(L, P)

CENTRÁLNÍ

AKTIVNÍ

SUBWOOFER

Příklad rozmístění

Hlavní jednotka

PŘEDNÍ

(L, P)

SURROUND

(L, P)

CENTRÁLNÍ

AKTIVNÍ

SUBWOOFER

Příklad rozmístění

Hlavní jednotka

PŘEDNÍ

(L, P)

SURROUND

(L, P)

CENTRÁLNÍ

AKTIVNÍ

SUBWOOFER

U předních a surround reprosoustav je vždy levá reprosoustava totožná s pravou.

Přední reprosoustavy nepoužívejte jako surround reprosoustavy a naopak. Typ reprosoustavy je uveden na štítku na zadní stěně.

Štítky s označením

U předních a surround reprosoustav je vždy levá reprosoustava totožná s pravou.

Umístění /Připojení reprosoustav k subwooferu

• Používejte pouze dodávané reprosoustavy

Při použití jiných reprosoustav může dojít k poškození přístroje a zhoršení kvality zvuku.

• Postavte reprosoustavy na rovný povrch, aby se nepřevrhly. Pokud nemůžete postavit reprosoustavy na rovný povrch, zajistěte je proti převrhnutí.

Hlavní jednotka

Poznámka

Aby byla zajištěna dostatečná ventilace, udržujte reprosoustavy ve vzdálenosti alespoň 10 mm od systému.

Centrální reprosoustava

• Vibrace způsobené centrální reprosoustavou mohou v případě, že

je reprosoustava umístěna přímo na televizoru, zhoršit obraz. Postavte centrální reprosoustavu na vhodný stojan nebo na poličku.

• Aby nedošlo k pádu reprosoustavy na zem, nestavte reprosousta-

vu přímo na horní část televizoru.

Aktivní Subwoofer

Postavte subwoofer na podlahu napravo nebo nalevo od televizoru tak, aby nezpůsoboval vibrace. Vzadu ponechte 10 cm volného prostoru pro účely ventilace.

Upozornění

Na základnu stojanu nešlapejte, reprosoustavou nekývejte. Pokud se v blízkosti pohybují děti, buďte obezřetní.

Poznámky k používání reprosoustav

• Dlouhodobém přehrávání zvuku s vysokou hlasitostí může způsobit poškození reprosoustav a zkrácení jejich životnosti.

• Aby nedošlo k poškození, snižte v následujících případech hlasitost.

- Při přehrávání zkresleného zvuku.

- Začne-li se projevovat zpětná vazba.

- Při seřizování kvality zvuku.

- Při zapínání nebo vypínání přístroje.

Jestliže se na obrazovce televizoru zobrazují nestejnoměrné barvy

Dodávané reprosoustavy jsou zkonstruovány tak, aby je bylo možno používat v blízkosti televizoru, avšak u některých televizorů a kombinací nastavení může dojít k nepříznivému ovlivnění kvality obrazu.

Pokud taková situace nastane, vypněte na přibližně 30 minut televizor.

Demagnetizační funkce televizoru by měla tento problém odstranit. Pokud problém přetrvává, přemístěte reprosoustavy do větší vzdálenosti od televizoru.

Upozornění

• Hlavní jednotku a reprosoustavy pužívejte pouze způsobem uvedeným v tomto návodu. Pokud se nebudete řídit uvedenými pokyny, může dojít k poškození zesilovače a/nebo reprosoustav a může hrozit nebezpečí vzniku požáru. V případě poškození nebo náhlé změny výkonu prosím kontaktujte kvalifikovaného servisního technika.

• Nepokoušejte se připevnit reprosoustavy ke stěně jinak, než je uvedeno v tomto návodu k obsluze.

př. [HT535]

Poznámka

• [HT845] [HT885] Ačkoliv se subwoofery liší, připojení reprosoustav se provádí stejně.

• Nikdy nezkratujte kladné (+) a záporné (-) vodiče reprosoustav.

• Kladné vodiče ([HT535]: bílé, [HT845] [HT885]: měď) připojujte jen ke kladné (+) svorce a záporné ([HT535]: modré, [HT845] [HT885]: stříbro)

jen k záporné (-) svorce. Při nesprávném připojení může dojít k poškození reprosoustav.

[HT535]

+:Bílý

-:Modrý

[HT845] [HT885]

+:Měděný

-:Stříbrný

Nálepka na kabel reprosoustavy

PŘEDNÍ (P)

PŘEDNÍ (L)

SURROUND (P)

SURROUND (L)

CENTRÁLNÍ

Vodič zcela zasuňte.

AKTIVNÍ

SUBWOOFER

Zacvakněte!

Ilustrace znázorňuje SC-HT535.

Připojení reprosoustav k subwooferu

• Kabely pro snazší orientaci označte nálepkami.

• Přes svorky subwooferu prochází poměrně vysoký výkon. Kabely reprosoustav proto zapojujte velmi pečlivě.

Nálepky pro kabely reprosoustav

Kabely reprosoustav

[HT535] [HT845]

• 1x krátký kabel: Pro centrální reprosoustavu

• 2x dlouhé kabely: Pro surround reprosoustavy

[HT885]

• 1x krátký kabel: Pro centrální reprosoustavu

Připojení video zařízení

Připojení televizoru

Video kabel

• Nepřipojujte prostřednictvím videorekordéru.

Kvůli ochraně proti kopírování se obraz nemusí zobrazit správně.

• Televizor před připojením vypněte, dodržujte pokyny v příslušném návodu.

 Televizor vybavený vstupem VIDEO IN

Zadní strana hlavní jednotky

 Televizor vybavený vstupem S-VIDEO IN

Zadní strana hlavní jednotky

Konektor S-VIDEO OUT

Připojení přes S-VIDEO OUT nabízí živější obraz než připojení přes VIDEO OUT díky oddělení barvonosného (C) a jasového signálu (Y) (kvalita obrazu závisí také na typu televizoru).

 Televizor vybavený rozhraním SCART

Zadní strana hlavní jednotky

Rozhraní SCART (AV)

Pro zvýšení kvality obrazu můžete změnit výstup videosignálu na rozhraní SCART (AV) z "Video" na "S-Video" nebo "RGB" (podle typu připojeného televizoru). Vyberte "S-Video/ YPbPr" nebo "RGB/No Output" v manu QUICK SETUP (

→→

strana 10).

 Televizor se vstupem COMPONENT VIDEO IN

Zadní strana hlavní jednotky

Výstup COMPONENT VIDEO OUT

Tyto konektory, které lze používat pro buď prokládaný nebo progresivní (neprokládaný) výstup, poskytují čistější obraz než při použití konektoru S-VIDEO OUT Díky oddělenému přenosu rozdílových barvonosných signálů (PB/PR) a jasového signálu (Y) je výsledná reprodukce barev přesnější.

• Označení konektorů komponentního videa závisí na typu televizoru (např. Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Propojujte konektory se stejnou barvou.

• Při propojování vyberte "Video/YPbPr" nebo "S-Video/ YPbPr" v menu QUICK SETUP (

→→

strana 10). Je-li nastaveno "RGB/No Output" RGB signál se přenáší přes rozhraní SCART (AV) a nikoliv přes konektory komponentního videa.

Video kabel

(součást balení)

Televizor

(není součástí balení)

Kabel Scart

(není součást balení)

Televizor

(není součástí balení)

Televizor

(není součástí balení)

Video kabely

(není součást balení)

Televizor

(není součástí balení)

Sledování neprokládaného obrazu

• Připojte ke vstupům komponentního videa na kompatibilním televizoru 625p nebo 525p (na nekompatibilním televizoru se obraz nezobrazí správně).

• Televizory značky Panasonic se vstupními zdířkami 625 (576)/50i·50p, 525 (480)/60i·60p podporují neprokládaný obraz. Informace o kompatibilitě najdete v návodu k televizoru.

S-Video kabel

(není součást balení)

Antény a síťový kabel/Dálkový ovladač

Antény a síťový kabel

Systémový kabel AM drátová anténa FM pokojová anténa Síťový kabel

• Síťový kabel připojujte až po dokončení ostatních propojení.

• Připojení v enkovní antény (→→strana 23).

Ilustrace znázorňuje model SC-HT535.

Úspora energie

Hlavní jednotka spotřebovává malé množství energie i během doby, kdy je vypnutý (přibližně 0,5 W). V zájmu úspory energie vytáhněte v případě, že nebudete přístroj delší dobu používat, zástrčku síťový kabel ze síťové zásuvky. Po vytažení síťové šňůry ze zásuvky budete muset provést některá nastavení.

Poznámka

Přiložený síťový napájecí kabel je určen pouze pro použití s tímto přístrojem. Nepoužívejte jej s jiným spotřebičem.

Pokojová FM anténa

Konec antény připevněte v místě nejlepšího příjmu.

Lapící páska

Drátová AM anténa

Anténu na podstavci napřimte. Anténu postavte na místo s nejlepším příjmem. Kabel antény veďte v dostatečné vzdálenosti od ostatních kabelů.

Zacvakněte!

Do elektrické zásuvky

Síťový kabel

Hlavní jednotka

Nikdy:

• nekombinujte staré a nové baterie.

• nepoužívejte různé typy baterií zároveň.

• nevhazujte baterie do ohně a nevystavujte je teplu.

• nerozebírejte baterie a nezkratujte je.

• nenabíjejte alkalické nebo manganové baterie.

• nepoužívejte baterie s porušeným obalem.

Při nesprávném zacházení s bateriemi může nastat únik elektrolytu, který může poškodit kontakty a způsobit vznícení.

V případě, že systém nebudete používat delší dobu, vyjměte baterie z dálkového ovladače. Uchovávejte na chladném, tmavém místě.

 Použití

Odstraňte případné překážky a zaměřte dálkový ovladač na senzor (

→→

strana 10) v maximální vzdálenosti 7 m.

Dálkový ovladač

Dálkový ovladač Baterie

Polarita baterií (+ a -) musí odpovídat polaritě vyznačené na ovladači.

• Nepoužívejte nabíjecí baterie.

Pojistka

Systémový kabel

Pro odpojení

Stiskněte pojistku a vytáhněte kabel ven.

Pro odpojení Stiskněte pojistku a vytáhněte kabel ven.

QUICK SETUP/Ovládací prvky

QUICK SETUP

V menu QUICK SETUP můžete provést základní nastavení.

Zapněte televizor a zvolte na něm vhodný vstup videosignálu.

(zpět)

Pozdější změna nastavení

Vyberte "QUICK SETUP" v nabídce"Others"(další) (→→strana 21).

Ovládací prvky

Příslušné strany jsou v závorkách.

Systém zapněte.

Vyberte "DVD/CD".

Otevřete QUICK SETUP.

Postupujte podle pokynů a proveďte nastavení.

Stiskem opusťte QUICK SETUP.

Stisknutím ukončíte nastavení.

a/1, ¡/b/ u TUNING U Přeskočení nebo pomalé přehrávání (12)/

Výběr rozhlasové stanice (22)

7/TUNE MODE

Zastavení přehrávání (12)/ Výběr režimu ladění (22)

8/FM MODE

Pauza (12)/Nastavení příjmu FM (22)

3/MEMORY

Přehrávání disku (12)/Uložení stanic do předvoleb (22)

INPUT SELECTOR (22)

DVD/CD=FM=AM=TV=VCR= AUX ([HT845] [HT885])=Návrat do VD/CD

Přepínač standby/zapnuto [cc/l]

Přepínání mezi klidovým (standby) a zapnutým stavem. V klidovém režimu hlavní jednotka stále spotřebovává určité malé množství elektrické energie. (12)

PHONES

Výstup pro sluchátka

(28)

VOLUME Ovládání hlasitosti (12)

0 OPEN/CLOSE Otevírání/zavírání mechaniky (12)

PROGRESSIVE Neprokládaný (progresivní) obraz (12) RDS Zobrazení textu RDS (23) H.BASS Zapínání a vypínání funkce zdůraznění basů (25) Indikátor H.BASS ([HT845] [HT885])

Indikátor zapnutí/klidového stavu

Indikátor svítí v klidovém stavu, po zapnutí zhasne.

Senzor dálkového ovládání

Indikátor napájení [AC IN]

Indikátor svítí po připojení k elektrické síti.

Ilustrace znázorňuje model SC-HT535.

[HT845] [HT885]

Časovač vypínání (28)

Přepínání videovstupu televizoru (27)

Výběr TV kanálu nebo čísla titulu

disku/Zadávání čísel (13)

Cancel (zrušení) (13)

Zobrazení hlavního menu (16)

nebo programového seznamu (17)

Výběr položky, přehrávání snímek

za snímkem (13)

Otevření menu na obrazovce (18),

informace RDS (23) nebo nižší hlasitost

televizoru (27)

[HT845] [HT885]

Časovač vypínání (28)

(14)

Pro použití oranžově označených tlačítek:

Stiskněte [SHIFT] a současně odpovídající tlačítko.

Zapínání/vypínání (10)

Ovládání televizoru a videorekordéru (27)

Výběr zdroje signálu TUNER/BAND (22), DVD/CD (10)

Výběr předvolby (22, 27)

Ovládání hlasitosti (13)

Základní funkce přehrávání (12, 13)

Zobrazení menu disku (16) nebo playlistu

(17)

Návrat do předchozí obrazovky (13) nebo vyšší hlasitost televizoru (27)

Výběr zdroje signálu (27)

Disky, které můžete přehrávat

Disk Logo

Označení

v návodu

Poznámky

RRRRAAAAMM

[JPEG]

[MPEG4]

[DivX]*

DDDDVVVVDDDD----AA

DDDDVVVVDDDD----VV

[DivX]*

DDDDVVVVDDDD----RRRRWWWW ((((VVVVRRRR))

))

VVVVCCCCDD

[CD]

[WMA]

[MP3]

[JPEG]

[CD]

[MPEG4]

[DivX]*

VVVVCCCCDD

Disky, které byly zaznamenány na zařízeních jednotném formátu pro záznam vide, verze 1.1, jako je například videorekordér DVD, videokamera DVD, na osobních počítačích a podobně.

Disky se záznamem ve formátu JPEG pořízeným pomocí videokamer Panasonic SD nebo DVD rekordérů v normě DCF (pravidla pro uspořádání souborů zaznamenaných fotoaparátem), verze 1.0.

Disky, zaznamenané na digitálních kamerách SD Panasonic nebo na DVD rekordérech [v souladu se specifikacemi SD VIDEO (norma ASF)/MPEG4 (Simple Profile) video system/G.726 audio system].

Některé DVD-Audio disky obsahují DVD-Video nahrávky. Pro přehrávání souborů DVD-Video vyberte "Play as DVD-Video" (přehrát jako DVD-Video) v menu Other (další) (

→→

strana19).

Disky s finalizovaným záznamem pořízeným *

na rekordérech DVD nebo digitálních

videokamerách.

Disky s finalizovaným záznamem pořízeným *

na rekordérech DVD nebo digitálních

videokamerách.

Po skončení záznamu disk finalizujte *

Disky s finalizovaným záznamem *

pořízeným na DVD rekordéru nebo digitální kameře ve formátu of the Video Recording Format Version 1.1 (jednotný standard záznamu videa).

Splňující IEC62107

Hlavní jednotka je kompatibilní se systémem HDCD, nepodporuje však funkci Peak Extend (funkce, která rozšiřuje dynamický rozsah signálů s vysokou úrovní). Disky CD pořízené kódováním HDCD nabízejí kvalitnější zvuk díky 20 bitovému kódování oproti 16 bitovému kódování u standardních CD disků.

• Přehrávač podporuje disky CD-R/RW (audio disk) nahrané ve formátech

uvedených vlevo. Po uložení dat relaci ukončete nebo disk finalizujte *

• Diky HighMAT

Pouze soubory WMA, MP3 nebo JPEG. Pro přehrávání bez funkce HighMAT vyberte "Play as Data Disc" (přehrát jako datový disk) v menu Other (další) (

→→

strana 19).

• [WMA] Přehrávač nepodporuje Multiple Bit Rate (MBR: soubor obsahem

zaznamenaným několika různými datovými toky).

*1Záznam vytvořený pomocí DivX ver.3.11, 4.x, 5.x [DivX video system/MP3, Dolby Digital nebo MPEG audio system]. *2Proces, který umožňuje přehrávání na kompatibilním zařízení.

• Možnost přehrávání výše uvedených formátů závisí také na podmínkách a způsobu vytváření záznamu, na typu datového nosiče a způsobu vytvoření souborů (→→strana 17, Tipy pro vytváření datových disků).

 Audioformát disků DVD

Systém automaticky detekuje a dekóduje disky označené těmito symboly.

 Obrazové normy

- Tento systém umožňuje přehrávání v PAL a NTSC normách, normu musí ovšem podporovat také televizor.

- Disky s obrazovou normou PAL nelze správně zobrazit na televizoru s normou NTSC.

- Systém může konvertovat NTSC signál na signál PAL 60 (

→→

strana 21, "NTSC Disc Output" v nabídce "Video").

• Pro přehrávání JPEG,

MPEG4 nebo DivX video souborů vyberte "Play as Data Disc" (přehrát jako datový disk) v menu Other (další) (→→strana 19).

+ 25 hidden pages
