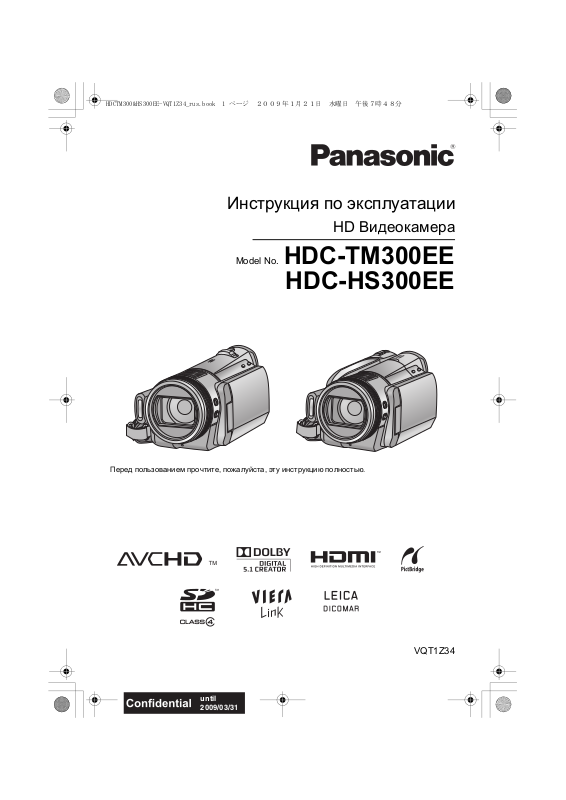

Инструкция по эксплуатации

HD Видеокамера

Model No. HDC-TM300EE

HDC-HS300EE

Перед пользованием прочтите, пожалуйста, эту инструкцию полностью.

VQT1Z34

Информация для вашей безопасности

ПРЕДУПРЕЖДЕНИЕ:

ДЛЯ ПРЕДУПРЕЖДЕНИЯ РИСКА ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ ≥ НЕ ПОДВЕРГАЙТЕ ЭТОТ АППАРАТ

ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, КАПЕЛЬ, БРЫЗГ И НЕ СТАВЬТЕ НА НЕГО ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ЖИДКОСТЬЮ (НАПРИМЕР, ВАЗЫ).

≥ ИСПОЛЬЗУЙТЕ ТОЛЬКО

РЕКОМЕНДУЕМОЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ.

≥ НЕ СНИМАТЬ НАРУЖНУЮ КРЫШКУ

(ИЛИ ЗАДНЮЮ ПАНЕЛЬ).

ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ РЕМОНТ САМОСТОЯТЕЛЬНО. ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ ТЕХОБСЛУЖИВАНИЮ.

ПО

ПРЕДОСТЕРЕЖЕНИЕ!

≥ НЕ СЛЕДУЕТ УСТАНАВЛИВАТЬ ИЛИ

РАЗМЕЩ АТЬ ДАННЫЙ АППАРАТ В КНИЖНОМ ШКАФУ, ВСТРОЕННОМ ШКАФУ ИЛИ ДРУГОМ ЗАМКНУТОМ ПРОСТРАНСТВЕ. СЛЕДУЕТ ОБЕСПЕЧИТЬ ХОРОШУЮ ВЕНТИЛЯЦИЮ АППАРАТА. ДЛЯ ПРЕДОТВРАЩЕНИЯ РИСКА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ВОЗГОРАНИЯ ВВИДУ ПЕРЕГРЕВА УБЕДИТЕСЬ, ЧТО ШТОРЫ И ДРУГИЕ ПОДОБНЫЕ ПРЕДМЕТЫ НЕ ПРЕПЯТСТВУЮТ НОРМАЛЬНОЙ ВЕНТИЛЯЦИИ.

≥ НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ

ОТВЕРСТИЯ АППАРАТА ГАЗЕТАМИ, СКАТЕРТЯМИ, ШТОРАМИ ПОДОБНЫМИ ПРЕДМЕТАМИ.

≥ НЕ ПОМЕЩАЙТЕ НА УСТРОЙСТВО

ИСТОЧНИКИ ОТКРЫТОГО ПЛАМЕНИ, ТАК ИЕ, КАК ГОРЯЩИЕ СВЕЧИ.

≥ УТИЛИЗИРУЙТЕ АККУМУЛЯТОРЫ,

УЧИТЫВАЯ АСПЕКТЫ ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ.

Штепсельная розетка должна находиться вблизи аппаратуры и быть легкодоступной. Необходимо обеспечить постоянную работоспособность сетевой вилки шнура питания. Для полного отключения данного аппарата от сети переменного тока извлеките вилку шнура питания из розетки переменного тока.

Предупреждение

Риск пожара, взрыва и ожогов. Не разбирайте аккумулятор. Не нагревайте аккумуляторы выше указанных далее температур и не бросайте в огонь.

Аккумулятор пуговичного типа 60 oC Блок аккумулятора 60 oC

Используйте только рекомендуемые аксессуары.

≥ Не используйте никакие другие кабели AV,

компонентный кабель и кабель USB , кроме поставляемых в комплекте.

≥ При использовании кабелей, поставляемых

отдельно, убедитесь, что их длина не превышает 3 метров.

≥ Храните карту памяти в недоступном для

детей месте во избежание ее проглатывания.

Маркировка продукта находится на нижней панели устройств.

-Если Вы увидите такой символ-

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз. Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать отходами такого типа.

VQT1Z34

∫ Ответственность за

содержимое записей

Производитель ни в коем случае не несет ответственность за потери записей в связи с поломкой или выходом из строя данного устройства, его аксессуаров или носителей информации.

∫ Будьте внимательны и

соблюдайте авторские права

Запись предварительно записанных лент или дисков или другого опубликованного или переданного посредством радиовещания материала для целей, отличных от личного пользования, может повлечь за собой нарушение законов об авторских правах. Запись определенных материалов может быть ограничена даже для личного использования.

Данная инструкция по эксплуатации составлена для моделей и

. Иллюстрации могут незначительно ≥ Иллюстрации, использованные в данной

инструкции по эксплуатации, отображают модель , однако части объяснения относятся и к другим моделям.

≥ В зависимости от модели некоторые

функции не подключены.

≥ Параметры могут отличаться, поэтому

внимательно читайте инструкцию.

отличаться от оригинала.

обозначаются в данной инструкции по эксплуатации.

≥ Функции, которые можно использовать для

записи/воспроизведения фотоснимков, обозначаются в данной инструкции по эксплуатации.

≥ “HD Writer AE 1.0 for HDC” носит название

“HD Writer AE 1.0”.

≥ Страницы для справки обозначаются

стрелкой, например: l 00

∫ Карты, которые вы можете

использовать с данным устройством

Карта памяти SD и карта памяти SDHC

≥ Карты памяти с емкостью 4 ГБ или более,

на которых отсутствует логотип SDHC, не имеют спецификаций карт памяти SD.

≥ Более подробная информация о картах SD

приведена нас странице 24.

∫ В настоящей инструкции по

эксплуатации

≥ Карта памяти SD и карта памяти SDHC

носят название “карта SD”.

≥ Функции, которые можно использовать для

записи/воспроизведения видеокадров,

VQT1Z34

∫ Лицензии

≥ Логотип SDHC является торговой маркой. ≥ “AVCHD” и логотип “AVCHD” являются

товарными знаками Panasonic Corporation и Sony Corporation.

≥ Изготовлено по лицензии компании Dolby

Laboratories. Дoлби и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

≥ HDMI, логотип HDMI и High-Definition

Multimedia Interface являются

зарегистрированными товарными знаками или товарными знаками HDMI Licensing

LLC.

≥ HDAVI Control™ является торговой маркой

компании Panasonic Corporation.

≥ “x.v.Colour” является товарным знаком. ≥ LEICA

≥ Microsoft

≥ Скрин-шот(ы) продукции Microsoft

≥ IBM и PC/AT являются

≥ Intel

≥ AMD Athlon

≥ Apple, Mac OS и iMovie являются

≥ PowerPC является торговой маркой

является зарегистрированной торговой маркой компании Leica Microsystems IR GmbH, и DICOMAR является зарегистрированной торговой маркой компании Leica Camera AG.

DirectX

, Windows®, Windows Vista® и

являются зарегистрированными товарными знаками или товарными знаками Microsoft Corporation в Соединенных Штатах и/или других странах.

приводятся с разрешения Microsoft

Corporation.

зарегистрированными торговыми марками International Business Machines Corporation США.

, Core™, Pentium® и Celeron® являются

зарегистрированными товарными знаками или товарными знаками Intel Corporation в Соединенных Штатах и других странах.

™

является торговой маркой

Advanced Micro Devices, Inc.

зарегистрированными товарными знаками или товарными знаками Apple Inc. в Соединенных Штатах и/или других странах.

International Business Machines Corporation.

≥ Другие названия систем и продуктов,

упомянутые в данной инструкции по эксплуатации, обычно являются зарегистрированными торговыми марками или торговыми марками производителей, которые разработали упомянутую систему или продукт

Этот продукт выпускается по лицензии согласно патентному портфелю AVC для личного и некоммерческого использования потребителем с целью (i) кодирования видеозаписей в соответствии со стандартом AVC ( “ Видео AVC”) и/или (ii) декодирования видеозаписей AVC, закодированных потребителем в ходе личной некоммерческой деятельности и/или полученных от провайдера видеоинформации, имеющего разрешение на предоставление видеозаписей AVC. Использование с иными другими целями

, прямо или косвенно, не разрешается. Для получения дополнительной информации обращайтесь в компанию MPEG

LA, LLC. См. http://www.mpegla.com

VQT1Z34

Оглавление

Информация для вашей

безопасности ................................................ 2

Аксессуары ................................................... 7

Характеристики ............................................ 8

Подготовка

Перед эксплуатацией

[1] Обращение со встроенной

памятью и HDD

(жестким диском) ............................... 9

Обращение со встроенной памятью

[HDC-TM300] ........................................ 9

Обращение с жестким диском

[HDC-HS300]....................................... 10

[2] Идентификация частей и

обращение с ними ........................... 11

[HDC-TM300] ...................................... 11

[HDC-HS300]....................................... 15

Настройка

[1] Питание.............................................. 19

Зарядка аккумулятора....................... 19

Как вставлять/извлекать

аккумулятор........................................ 20

Время зарядки и записи .................... 21

Подключение к сети переменного

тока ..................................................... 23

[2] Подготовка карт SD ......................... 24

Карты, которые можно использовать

с данным устройством....................... 24

Как вставлять/извлекать

SD карту ............................................. 25

[3] Выбор рабочего режима

(Включение и выключение

камеры).............................................. 26

Включение и отключение питания с помощью монитора ЖКД /

видоискателя...................................... 27

[4] Использование сенсорного

экрана

[5] Использование экрана меню......... 29

Использование быстрого меню ........ 30

Выбор языка....................................... 31

Список меню ...................................... 31

[6] Установ ка даты и времени............. 35

Установка мирового времени (отображение времени в пункте

назначения путешествия) ................. 36

[7] Настройка монитора ЖКД/

видоискателя ................................... 37

Регулировка монитора ЖКД.............. 37

Калибровка сенсорного экрана ........ 38

Изменение качества изображения

на мониторе ЖКД............................... 38

................................................ 28

Регулировка видоискателя ............... 38

Запись с показом содержимого

партнеру............................................. 39

[8] Использование пульта

дистанционного управления......... 40

Пользование кнопками направления/

кнопкой OK......................................... 41

Запись

Запись (основная)

[1] Перед началом записи ................... 42

Интеллектуальный автоматический

режим ................................................. 43

Быстрый старт ................................... 45

Быстрое включение........................... 46

[2] Съемка фильмов............................. 47

Режимы записи/приблизительное

возможное время записи .................. 49

PRE-REC............................................ 50

Помощь при съемке .......................... 50

[3] Фотосъемка ...................................... 51

Форматное соотношение/размер

изображения ...................................... 52

Качество изображения...................... 53

Запись стоп-кадров в режиме записи

видео .................................................. 54

Количество записываемых

изображений ...................................... 55

[4] Функция приближения/

удаления ........................................... 58

Функция цифрового увеличения

(зума) .................................................. 58

Кольцо трансфокатора...................... 58

Дополнительное

увеличение......................................... 59

[5] Функция оптического

стабилизатора изображения ......... 60

[6] АФ со слежением............................. 61

Запись (дополнительно)

[1] Функции записи пиктограмм

функций ............................................ 62

Пиктограммы функций ...................... 62

[2] Функции записи меню .................... 66

[3] Запись вручную при установке

баланса белого, скорости затвора

или регулировке диафрагмы........ 77

Баланс белого.................................... 78

Ручная настройка скорости затвора/

диафрагмы......................................... 79

[4] Запись при ручной

фокусировке .................................... 80

[5] Запись вручную по настройкам

меню .................................................. 81

Настройка изображения ................... 81

оптическое

ПодготовкаЗаписьВоспроизведение

Резервное копирование

С ПКПрочее

VQT1Z34

Воспроизведение

Резервное копирование

Воспроизведение

[1] Воспроизведение видео ................ 82

Создание стоп-кадра из

видеоизображения ............................ 85

Покадровый указатель выделенного

и времени ........................................... 85

Воспроизведение фильмов по

дате..................................................... 86

Интеллектуальный выбор сцен ........ 86

Воспроизведение наиболее ярких

моментов ............................................ 87

Повтор воспроизведения .................. 88

Возобновление предыдущего

воспроизведения ............................... 88

[2] Воспроизведение

фотоснимков .................................... 89

Воспроизведение фотоснимков по

дате..................................................... 91

Редактирование

[1] Удаление сцен/фотоснимков ......... 92

[2] Разделение сцены для

удаления............................................ 94

[3] Защита сцен/фотоснимков............. 95

[4] Установ ка DPOF ............................... 96

[5] Копирование данных между

картой SD и встроенной

памятью/жестким диском............... 97

Проверка свободного места в пункте

назначения при копировании............ 97

Копирование....................................... 98

[6] Объединение сцены, записанной

с задержкой [HDC-TM300] ............. 100

[7] Форматирование............................ 101

С телевизором

[1] Просмотр видео/снимков

на ТВ................................................. 102

Подключение с помощью

мини-кабеля HDMI ........................... 105

Прослушивание звука в

формате 5.1...................................... 106

Подключение с помощью

компонентного кабеля ..................... 106

[2] Воспроизведение с

использованием VIERA Link

(HDAVI Control

™

)............................. 107

Работа с другими устройствами

[1] Подключение DVD рекордера

для копирования на диск/

воспроизведения с диска............ 110

Подготовка к копированию/

воспроизведению ............................ 110

Копирование на диски..................... 112

Воспроизведение скопированнного

диска................................................. 115

Работа со скопированными дисками (Форматирование, автоматическая защита, отображение информации о

диске) ............................................... 116

[2] Дублирование изображений на

другое видеоустройство.............. 117

[3] С принтером (PictBridge).............. 118

С ПК

Перед использованием

[1] Что можно сделать с ПК............... 121

Лицензионное соглашение с

конечным пользователем ............... 123

[2] Операционная среда .................... 124

Настройка

[1] Инсталляция .................................. 126

[2] Подсоединение к персональному

компьютеру .................................... 128

О дисплее ПК................................... 130

Использование с ПК

[1] Начало HD Writer AE 1.0................ 131

Чтение инструкции по эксплуатации

программных приложений .............. 131

[2] При использовании

Macintosh ........................................ 132

Прочее

Обозначения

[1] Обозначения .................................. 133

[2] Сообщения ..................................... 136

О восстановлении ........................... 137

Полезные советы

[1] Функции, которые нельзя

использовать одновременно...... 138

[2] Поиск и устранение

неисправностей............................. 141

На что необходимо обратить

внимание при использовании .............. 148

Технические характеристики................. 152

VQT1Z34

Аксессуары

Перед началом использования проверьте комплектацию.

Блок аккумулятора

VW-VBG130

Адаптер переменного тока

VSK0698

Кабель питания переменного тока

K2CQ2CA00006

Кабель постоянного тока

K2GJYDC00004

Пульт дистанционного управления (аккумулятор встроен)

N2QAEC000024

AV кабель

K2KYYYY00054

Компонентный кабель

K1HY10YY0005

USB кабель

K1HY04YY0032

Стилус

VFC4394

Адаптер колодки

(входит в комплект поставки с HDC-TM300; не входит в комплект поставки с HDC-HS300)

VYC0996

CD-ROM

Дополнительные принадлежности

Некоторые дополнительные принадлежности могут быть недоступны в некоторых странах.

Адаптер переменного тока (VW-AD21E-K) Блок аккумулятора (литий/VW-VBG130) Блок аккумулятора (литий/VW-VBG260) Блок аккумулятора (литий/VW-VBG6) Держатель дополнительного аккумулятора

(VW-VH04) Мини-кабель HDMI (RP-CDHM15,

RP-CDHM30)

Телеконверсионный объектив (VW-T4314H) Широугольный объектив (VW-W4307H) Комплект фильтров (VW-LF43NE) Видеолампа постоянного тока

(VW-LDC103E) Лампочка для видеолампы постоянного тока

(VZ-LL10E)

Стереомикрофон (VW-VMS2E) Адаптер для присоединения аксессуаров

(VW-SK12E) DVD рекордер (VW-BN1) *1 Поставляемый кабель постоянного тока

не может использоваться с этой видеокамерой.

*2 Необходим держатель дополнительного

аккумулятора VW-VH04 (поставляется отдельно).

VQT1Z34

Характеристики





∫ Очень четкие изображения высокой четкости

Данная камера обеспечивает возможность записи изображения высокой четкости с высокой детализацией.

Изображения высокой четкости (1920k1080)

A Количество строк развертки 1080 * При режиме записи HA/HG/HX.

Стандартные изображения (720k576)

B Количество строк развертки 576

Что такое AVCHD?

Это формат для записи и воспроизведения высокодетализированного изображения высокой четкости. Изображения записываются на основе кодека MPEG-4 AVC/H.264 для сжатия изображения, а звук записывается при помощи Dolby Digital 5.1 Creator.

≥ Поскольку метод записи отличается от обычного DVD video, данные несовместимы.

∫ Совместимость с другими устройствами

Использование с

другими устройствами

Просмотр видео/ снимков на ТВ

(l 102 - 109)

При использовании DVD рекордера (l 110 - 116)

Что можно сделать с ПК (l 121 - 122)

Дублирование изображений на другое видеоустройство

(l 117)

Доступная функция

Воспроизведение при помощи мини-кабеля HDMI

jВоспроизведение с использованием

VIERA Link (HDAVI Control

Воспроизведение при помощи компонентного кабеля [1080i]

Воспроизведение при помощи компонентного кабеля [576i]

Воспроизведение при помощи кабеля AV Подключение DVD рекордера для копирования

на диск/воспроизведения с диска

Воспроизведение скопированнного диска (l115 )

Копирование данных на ПК и редактирование Изображения с

Запись данных на диски BD/DVD и карты SD

Преобразование видеоданных в формат MPEG2 Стандартные Создание диска DVD-Video Копирование изображений при подключении с

помощью кабеля AV

™

) (l 107)

Качество

изображения

Изображения с высокой разрешающей способностью

Стандартные изображения

Изображения с высокой разрешающей способностью

Стандартные изображения

высокой разрешающей способностью

изображения

Стандартные изображения

VQT1Z34

Подготовка

Перед эксплуатацией

Обращение со встроенной памятью и HDD (жестким диском)

Данная камера оборудована встроенной памятью на 32 ГБ. При использовании данного компонента обратите внимание на следующее.

Данная камера оборудована встроенным жестким диском на 120 ГБ. Хотя на жестком диске можно хранить большие объемы данных, есть несколько моментов, требующих осторожности. При использовании данного компонента обратите внимание на следующее.

Гарантия от потери записанных данных

Panasonic не несет ответственности за повреждения, прямые либо косвенные, вызванные любого рода проблемами, приводящие к потере записанного или редактируемого содержимого, а также не дает гарантий на какое-либо содержимое, если запись или редактирование не выполняются надлежащим образом. Аналогично, вышесказанное применимо также в случае любого ремонта камеры (включая любой другой компонент, связанный

Обращение со встроенной памятью [HDC-TM300]

∫ Регулярно создавайте резервные копии данных.

Встроенная память является временным хранилищем. Во избежание стирания данных ввиду статического электричества, электромагнитных волн, поломок и отказов сохраняйте резервные копии данных на ПК или диске DVD. (l 110, 121)

∫ Индикатор доступа [ACCESS] A

с не встроенной памятью / жестким диском).

≥ Индикатор светится во время доступа к карте SD или встроенной памяти (инициализация,

запись, воспроизведение, удаление и т. д.).

≥ Если светится индикатор, запрещается выполнять следующие операции. Это может привести к

повреждению встроенной памяти или неисправности камеры.

jНе выключайте камеру jВставлять и извлекать кабель USB jПодвергать камеру вибрации или ударам

≥ Утилизация или передача

данной камеры. (l 149)

VQT1Z34

Обращение с жестким диском [HDC-HS300]

∫

Не подвергайте жесткий диск воздействию вибрации и ударов.

Жесткий диск может быть частично поврежден в результате воздействия окружающей среды и условий обращения, что приведет к невозможности чтения, записи и воспроизведения данных. Не подвергайте камеру воздействию вибрации и ударов и не выключайте питание камеры при записи или воспроизведении.

Если устройство используется в шумном месте, например, клубе или в месте проведения массового мероприятия, запись может прекратиться из-за звуковой вибрации. В таких местах рекомендуется вести запись на карту SD.

∫

Периодически выполняйте резервное копирование данных.

Жесткий диск является временным хранилищем. Во избежание удаления данных, вызванного статическим электричеством, электромагнитными волнами, неисправностями и сбоями, выполняйте резервное копирование

данных на ПК или диск DVD. (

110, 121)

∫ При появлении любых

нарушений в работе жесткого диска немедленно создайте резервную копию.

При сбое жесткого диска возможно появление постоянного шума или прерывистого звука во время записи или воспроизведения. Постоянное использование приведет к дальнейшим повреждениям, со временем жесткий диск может выйти из строя. Если наблюдается такое явление, сразу же скопируйте данные с жесткого диска на ПК, диск DVD и т.д. и обратитесь к своему При выходе из строя жесткого диска восстановить данные невозможно.

дилеру.

∫ В теплых или холодных

условиях камера может не функционировать.

Камера отключается с целью защиты жесткого диска.

∫ Не используйте камеру в

условиях низкого атмосферного давления.

При использовании жесткого диска на высоте от 3000 м над уровнем моря возможен его сбой.

∫ Транспортировка

При транспортировке отключайте питание камеры и соблюдайте осторожность, чтобы избежать тряски, падения или ударов камеры.

∫ Обнаружение падения

[] отображается на экране при обнаружении падения (состояния невесомости). Если состояние падения обнаруживается неоднократно, камера может прекратить выполнение записи или воспроизведения с целью защиты жесткого диска.

∫ Индикатор доступа к жесткому

диску [ACCESS HDD] A

≥ Индикатор светится, когда выполняется

доступ к жесткому диску (инициализация, запись, воспроизведение, удаление и т. д.).

≥ Если светится индикатор, не выполняйте

следующие операции. Это может привести к повреждению жесткого диска или неисправности камеры.

jНе выключайте камеру jНе вставляйте и не извлекайте

соединительный кабель USB Не подвергайте камеру вибрации или ударам

≥ Об утилизации или передаче данной

камеры. (l 149)

VQT1Z34

Подготовка

1345

7 8

10 11 12 13 14 15

19 20 21

A/V

16 17 18

Перед эксплуатацией

[HDC-TM300]

Идентификация частей и обращение с ними

1 Монитор ЖКД (сенсорный экран) (l28, 37)

≥

Он может открыться на 90o.

≥

Он может поворачиваться на угол до 180o A в направлении объектива или 90 видоискателя.

Ввиду ограничений технологии производства ЖКД, на экране жидкокристаллического монитора могут иметься небольшие яркие или темные пятна. Однако это не является неисправностью и не влияет отрицательно на записанное изображение.

2 Кнопка оптического стабилизатора

изображения [,O.I.S.] (

o B

в направлении

60)

3 Впускное отверстие (охлаждающий

≥

4 Кнопка интеллектуального автоматического

5PRE-REC кнопка [PRE-REC] ( 6 Диск корректора окуляра ( 7 Крепление аккумулятора ( 8 Входное гнездо постоянного тока [DC IN] (

≥

9USB терминал [] (l110, 118, 128) 10 Кнопка быстрого меню [Q.MENU] ( 11 Вспомогательная кнопка начала/остановки

≥

вентилятор)

Вращающийся вентилятор предупреждает повышение внутренней температуры. При использовании камеры следите за тем, чтобы не закрывать впускное отверстия.

режима [iA] (

Всегда используйте поставляемый в комплекте адаптер переменного тока или подлинный адаптер переменного тока Panasonic (VW-AD21E-K; поставляется отдельно).

43)

50)

38)

20)

30)

записи (

42)

Принцип действия этой кнопки такой же, как и у кнопки начала/остановки записи.

VQT1Z34

23)

12 Кнопки трансфокатора (l58)

29 30

≥ Данные кнопки действуют таким же

образом, как и рычажок трансфокатора. Можно изменять режим отображения пиктограмм и регулировать громкость.

13 Кнопка вызова меню [MENU] (l29) 14 Кнопка удаления [] ( 15 Рычажок для открытия отсека карты SD [OPEN]

(

25)

16 Терминал вывода аудио-видео [A/V] (l102, 117)

≥ Используйте аудио-видео кабель (только

кабель, входящий в комплект поставки).

17 Разъем для компонентов [COMPONENT] (l102) 18 HDMI мини-разъем [HDMI] (l 102, 107) 19 Индикатор доступа [ACCESS] (l 9, 25) 20 Гнездо для карты памяти (l 25) 21 Крышка карты SD (l 25)

92)

22 23

27 28

22 Крышка объектива

≥ Крышка объектива открывается в режиме

записи видео или режиме записи стоп-кадров. (l 26)

23 Многофункциональное кольцо ручного

управления (l 77)

24 Динамик 25 Кнопка ручной фокусировки [FOCUS] 26 Кнопка работы вручную [FUNCTION] (l81) 27 Датчик дистанционного управления (l41) 28 Индикатор записи (l 32)

(l80)

30 Объектив (LEICA DICOMAR) 31 Светозащитная бленда объектива

Поверните бленду объектива против часовой стрелки A, чтобы снять ее. Чтобы закрепить ее, установите ее в гнездо B и затем поверните по часовой стрелке C.

≥ Присоедините защитное устройство MC или

фильтр ND из комплекта фильтров (VW-LF43NE; поставляется отдельно) перед блендой объектива.

≥

Прикрепляя преобразовательный телеобъектив (VW-T4314H; поставляется отдельно) или широкоугольный преобразовательный объектив (VW-W4307H; поставляется отдельно), сначала снимите бленду объектива.

Обратите внимание на следующее.

Если закреплены 2 дополнительных устройства объектива, например, фильтр ND и преобразовательный телеобъектив, и рычажок нажат в сторону W, 4 угла изображения будут затемнены. (Виньетирование) (Прикрепляя 2 дополнительных устройства объектива, сначала снимите бленду объектива, а затем их прикрепляйте.)

Прикрепление крышки объектива (Включен в набор фильтров (VW-LF43NE; опционально))

≥ При использовании комплекта фильтров

(VW-LF43NE; поставляется отдельно)

следует защищать поверхность объектива, когда камера не используется, при помощи крышки объектива, поставляемой в комплекте с фильтрами.

29 Встроенная вспышка (l 64)

VQT1Z34

Чтобы надеть или снять крышку объектива,

≥

удерживайте обе стороны крышки объектива кончиками указательного и большого пальцев.

32 Вспомогательная лампочка AF (l 75)

33 Переключатель режимов (l 26)

4546

38 39

MIC

41 42







34 Кнопка начала/остановки записи (l 47) 35 Индикатор состояния (l 26) 36 Видоискатель (l 38)

По причине ограничений технологии производства ЖКД на экране видоискателя может быть несколько мелких ярких или темных точек. Однако это не является неисправностью и не влияет на качество записываемого изображения.

37 Кнопка фотосъемки [] (l 51) 38 Рычажок трансфокатора [W/T] (В

режиме записи) (l 58) Переключатель режима отображения пиктограмм/Рычаг изменения громкости [s /VOLr] (В режиме воспроизведения) (l 83)

39 Внутренние микрофоны (поддержка 5.1

каналов)

40 Крепежная деталь адаптера колодки 41 Крышка адаптера колодки

42 Расцепляющий

колодки [SHOE ADAPTOR RELEASE]

Видеолампу постоянного тока/VW-LDC103E (поставляется отдельно) и т. д. можно устанавливать на адаптер колодки (поставляется в комплекте).







рычажок адаптера

1 Откройте крышку адаптера колодки. 2 Прикрепите адаптер колодки к камере и

закройте крышку.

3 Подключите видеолампу постоянного тока

к данной камере.

VQT1Z34

≥ При снятии адаптера колодки сместите

47 48

рычажок SHOE ADAPTOR RELEASE и снимите адаптер колодки, сдвигая рычажок.

43 Разъем микрофона [MIC]

≥ Совместимый подключаемый микрофон с

питанием можно использовать как внешний микрофон.

≥ При использовании входа внешнего

микрофона получается стереозвук (2 канала).

≥ При подключении камеры с помощью

адаптера переменного тока иногда могут слышаться помехи в зависимости от типа микрофона. В этом случае переключитесь на питание от аккумулятора, и помехи прекратятся.

44 Разъем для наушников [] (l 65)

≥ Чрезмерное звуковое давление,

производимое наушниками или головным телефоном, может привести к потере слуха.

45 Ременная ручка

Отрегулируйте длину ременной ручки по руке.

1 Отбросьте ремень. 2 Установите длину. 3 Закрепите снова ремень.

46 Фиксатор наплечного ремня

47 Рычажок извлечения аккумуляторов

[BATT] (l 20)

48 Гнездо для штатива

Представляет собой отверстие для прикрепления входящему в комплект поставки. (Подробная информация о прикреплении штатива приведена в инструкции по эксплуатации штатива.)

камеры к штативу, не

VQT1Z34

A Основание камеры

[HDC-HS300]

A/V

1345

7 8

10 11 12 13 14

19 20 21

16 17 18

1 Монитор ЖКД (сенсорный экран) (l28, 37)

≥

Он может открыться на 90o.

≥

Он может поворачиваться на угол до 180o A в направлении объектива или 90 видоискателя.

2 Кнопка оптического стабилизатора

изображения [ , O.I.S.] (

3 Впускное отверстие (охлаждающий вентилятор)

≥

o B

в направлении

60)

4 Кнопка интеллектуального автоматического

5PRE-REC кнопка [PRE-REC] ( 6 Диск корректора окуляра ( 7 Крепление аккумулятора ( 8 Входное гнездо постоянного тока [DC IN] (l23)

≥

9USB терминал [] (l110, 118, 128) 10 Кнопка быстрого меню [Q.MENU] ( 11 Вспомогательная кнопка начала/остановки

≥

12 Кнопки трансфокатора (l58)

≥

13 Кнопка меню [MENU] (l29) 14 Кнопка удаления [] ( 15 Рычажок для открытия отсека карты SD

16 Терминал вывода аудио-видео [A/V] (l102, 117)

≥ Используйте аудио-видео кабель (только

17 Терминал для компонентов [COMPONENT] (l102) 18 HDMI мини-разъем [HDMI] (l102, 107) 19 Индикатор доступа [ACCESS] ( 20 Гнездо для карты памяти ( 21 Крышка отсека карты SD (

режима [iA] (

записи (

Принцип действия этой кнопки такой же, как и у кнопки начала/остановки записи.

Данные кнопки действуют таким же образом, как и рычажок трансфокатора. Можно изменять режим отображения пиктограмм и регулировать громкость.

[OPEN] (

43)

42)

25)

50)

38)

20)

30)

92)

кабель, входящий в комплект поставки).

25)

VQT1Z34

22 Крышка объектива

23 24

29 30





≥ Крышка объектива открывается в режиме

записи видео или режиме записи стоп-кадров. (l 26)

23 Внутренние микрофоны (поддержка 5.1

каналов)

24 Многофункциональное кольцо ручного

управления (l 77)

25 Динамик 26 Колодка для вспомогательного

оборудования

≥

Здесь можно установить видеолампу постоянного тока/VW-LDC103E (поставляется отдельно) и т. д.

31 Встроенная вспышка (l 64) 32 Объектив (LEICA DICOMAR) 33 Светозащитная бленда объектива

Поверните бленду объектива против-часовой стрелки A, чтобы снять ее. Чтобы закрепить ее, установите ее в гнездо B и затем поверните по часовой стрелке C.

≥ Присоедините защитное устройство MC или

фильтр ND из комплекта фильтров (VW-LF43NE; поставляется отдельно) перед блендой объектива.

≥

Обратите внимание на следующее.

27 Кнопка ручной фокусировки [FOCUS] 28 Кнопка работы вручную [FUNCTION] (l81) 29 Датчик дистанционного управления (l41) 30 Индикатор записи (l 32)

31 32

VQT1Z34

(l80)

Прикрепление крышки объектива (Включен в набор фильтров (VW-LF43NE; опционально))

≥ При использовании комплекта фильтров

(VW-LF43NE; поставляется отдельно)

≥

Чтобы надеть или снять крышку объектива, удерживайте обе стороны крышки объектива кончиками указательного и большого пальцев.

34 Вспомогательная лампочка AF (l 75)

37 36

MIC

35 Кнопка начала/остановки записи (l 47) 36 Индикатор доступа к жесткому диску

[ACCESS HDD] (l 10)

37 Видоискатель (l 38)

38 Переключатель режимов (l 26) 39 Кнопка фотоснимка [] (l 51) 40 Рычажок трансфокатора [W/T] (В

41 Индикатор состояния (l 26)

42 Разъем микрофона [MIC]

≥ Совместимый подключаемый микрофон

питанием можно использовать как внешний микрофон.

≥ При использовании входа внешнего

микрофона получается стереозвук (2 канала).

≥ При подключении камеры с помощью

43 Разъем для наушников [] (l 65)

≥ Чрезмерное

производимое наушниками или головным телефоном, может привести к потере слуха.

звуковое давление,

VQT1Z34

44 Ременная ручка

46 47

Отрегулируйте длину ременной ручки по своей руке.

1 Отбросьте ремень. 2 Установите длину. 3 Закрепите снова ремень.

45 Крепление наплечного ремня

46 Рычажок изъятия аккумулятора [BATT]

(l 20)

47 Гнездо для штатива

Представляет собой отверстие для прикрепления камеры к штативу, не входящему в комплект поставки. (Подробная информация о прикреплении штатива приведена в инструкции по штатива.)

A Основание камеры

эксплуатации

VQT1Z34

Подготовка

Лампа зарядки [CHARGE] A

Горит:

Зарядка (Время зарядки аккумулятора: l 21)

Гаснет:

Зарядка завершена

Мигает:

Убедитесь, что клеммы аккумулятора или адаптера переменного тока не загрязнены, не запылены, на них не воздействуют посторонние предметы, после чего подсоедините их надлежащим образом. (

150)

Настройка

Питание

∫ Сведения об аккумуляторах, которые можно использовать для

данной камеры

Данную камеру можно использовать с аккумулятором типа VW-VBG130/VW-VBG260/VW-VBG6.

≥

В данной камере имеется функция различения аккумуляторов, которые можно использовать, и аккумуляторы (VW-VBG130/VW-VBG260/VW-VBG6) совместимы с данной функцией. (Аккумуляторы, которые не совместимы с данной функцией, использовать нельзя.)

≥ Для использования VW-VBG6 для данной камеры требуется держатель

дополнительного аккумулятора VW-VH04 (поставляется отдельно).

Выяснилось, что на некоторых рынках в продаже появились поддельные аккумуляторные блоки, которые очень похожи на оригинальные. Некоторые из этих блоков не имеют надлежащей встроенной защиты, отвечающей требованиям соответствующих стандартов безопасности. Возможно эти аккумуляторы пожаро- и взрывоопасны. Пожалуйста, имейте в виду, что мы не несем никакой ответственности за несчастные случаи или отказ в результате использования поддельных аккумуляторов. Чтобы гарантировать использование безопасной продукции, мы рекомендуем оригинальные аккумуляторные блоки Panasonic .

Зарядка аккумулятора

Устройство продается с незаряженным аккумулятором. Зарядите аккумулятор перед включением камеры.

Важная информация: Если кабель постоянного тока подключен к адаптеру переменного тока, то аккумулятор не будет заряжаться. Извлеките кабель постоянного тока из адаптера переменного тока.

оборудования

1 Подключите кабель переменного тока к адаптеру переменного тока и

к электрической розетке.

Вставьте аккумулятор в адаптер переменного тока, совместив стрелки.

VQT1Z34

≥ Рекомендуется использовать аккумуляторы Panasonic (l 7, 21, 22).

Как извлечь аккумулятор

Убедитесь в том, что питание отключено и индикатор состояния выключен, после чего извлеките аккумулятор, взявшись за него и следя за тем, чтобы не уронить.

Сдвиньте рычажок BATTERY в направлении, указанном стрелкой, и извлеките аккумулятор после его разблокировки.

A Вставьте аккумулятор до щелчка и

блокировки.

≥ При использовании других аккумуляторов мы не можем гарантировать качество изделия. ≥ Не нагревайте и не подвергайте воздействию огня. ≥ Не оставляйте батарею (-и) в автомобиле в месте, подверженном воздействию прямых

солнечных лучей, в течение длительного периода при закрытых окнах и дверях.

≥ Перезаряжаемая батарейка может перезаряжаться около 500

раз.

Как вставлять/извлекать аккумулятор

Установите аккумулятор, вставив его в направлении, показанном на рисунке.

ВНИМАНИЕ

Опасность взрыва при неправильной замене аккумуляторной батареи. Заменяйте только тем же или аналогичным типом, рекомендованным производителем. Утилизируйте использованные батареи согласно инструкциям производителя.

VQT1Z34

BATT

Время зарядки и записи

∫ Время зарядки/записи ≥ Температура: 25 oC/влажность: 60%

≥ При использовании видоискателя (время в скобках указано для использования монитора ЖКД)

HDC-TM300

Номер модели

аккумулятора

[Напряжение/емкость

(Минимум)]

Аккумулятор, входящий в

комплект поставки/

VW-VBG130

(поставляется отдельно)

[7,2 В/1250 мАч]

Время зарядки

2 ч 35 мин.

Максимальное

непрерывное время записи

1 ч 50 мин.

(1 ч 45 мин.)

Фактическое

время записи

1 ч 5 мин.

(1 ч 5 мин.)

VW-VBG260

(поставляется отдельно)

[7,2 В/2500 мАч]

VW-VBG6

(поставляется отдельно)

[7,2 В/5400 мАч]

4 ч 40 мин.

9 ч 25 мин.

3 ч 30 мин.

(3 ч 20 мин.)

8 ч 40 мин.

(8 ч 15 мин.)

2 ч 10 мин.

(2 ч 5 мин.)

5 ч 20 мин.

(5 ч 5 мин.)

VQT1Z34

HDC-HS300

Номер модели

аккумулятора

[Напряжение/

емкость (Минимум)]

Аккумулятор,

входящий в

комплект поставки/

VW-VBG130

(поставляется

отдельно)

[7,2 В/1250 мАч]

VW-VBG260

(поставляется

отдельно)

[7,2 В/2500 мАч]

VW-VBG6

(поставляется

отдельно)

[7,2 В/5400 мАч]

Время

зарядки

2 ч 35 мин.

4 ч 40 мин.

9 ч 25 мин.

Место назначения для записи

HDD

Режим

записи

HA/HG/HX

HA/HG/HX/

HA/HG/HX

HA/HG/HX/

HA/HG/HX

HA/HG/HX/

Максимальное

непрерывное время записи

1 ч 35 мин.

(1 ч 35 мин.)

1 ч 40 мин.

(1 ч 35 мин.)

1 ч 45 мин.

(1 ч 40 мин.)

3 ч 10 мин.

(3 ч)

3 ч 10 мин. (3 ч 5 мин.)

3 ч 20 мин.

(3 ч 10 мин.)

7 ч 50 мин.

(7 ч 30 мин.)

8 ч

(7 ч 35 мин.)

8 ч 20 мин.

(8 ч)

Фактическое

время записи

1 ч

(55 мин.)

1 ч

(1 ч)

1 ч 5 мин.

(1 ч)

1 ч 55 мин.

(1 ч 50 мин.)

2 ч

(1 ч 55 мин.)

2 ч 5 мин.

(2 ч)

4 ч 50 мин.

(4 ч 40 мин.)

4 ч 55 мин.

(4 ч 40 мин.)

5 ч 10 мин.

(4 ч 55 мин.)

* Необходим держатель дополнительного аккумулятора VW-VH04 (поставляется отдельно).

≥ Данные временные значения приблизительны. ≥ Указываемое время зарядки приводится для полностью разряженного аккумулятора.

Время зарядки и время записи может изменяться в зависимости от условий эксплуатации, например, высокой/низкой температуры.

≥ Фактическое время записи относится ко времени записи, когда многократно запускается/

останавливается запись, происходит включение/выключение камеры, движется рычаг трансфокатора и т.д.

≥ Аккумуляторы нагреваются после работы или зарядки. Это не является неисправностью.

Индикация емкости аккумулятора

≥ По мере уменьшения емкости аккумулятора индикация на дисплее изменяется.

≥ Оставшийся уровень зарядки аккумулятора отображается при использовании аккумулятора

≥

≥ При изменении режимов индикация времени на мгновение отключается для выполнения

≥ При использовании адаптера переменного тока или аккумуляторов производства других

VQT1Z34

####

Если остается менее 3 минут, становится красным. При разрядке аккумулятора () начинает мигать.

Panasonic , который можно использовать для данного устройства. Для отображения

оставшегося уровня зарядки аккумулятора может понадобиться некоторое время. Фактическое время может варьироваться

в зависимости от фактического использования. Максимальный возможный отображаемый показатель емкости аккумулятора составляет 9 часов 59 минут. Если фактическое оставшееся время превышает 9 часов 59 минут, индикация остается зеленой и не изменяется, пока оставшееся время не станет 9 часов 59 минут или меньше.

повторного расчета оставшегося времени работы аккумулятора.

компаний оставшийся уровень заряда аккумулятора не отображается.

Подключение к сети переменного тока



DC IN



При подключенном адаптере переменного тока камера находится в режиме ожидания. Первичная цепь всегда “работает”, если адаптер переменного тока подключен к электрической розетке.

Важная информация: Пока кабель постоянного тока подключен к адаптеру переменного тока, аккумулятор не будет заряжаться. ≥ Не используйте кабель переменного тока для работы с другими устройствами, так как

предназначен только для данной камеры. Не используйте также кабель переменного

он тока других устройств для работы с данной камерой.

A Гнездо выхода постоянного тока B Входное гнездо постоянного тока

Вставьте кабель постоянного тока таким образом, чтобы метка на нем совпадала с меткой [] входного гнезда постоянного тока.

1 Подключите кабель переменного тока к адаптеру переменного тока и

к электрической розетке.

2 Подключите кабель постоянного тока к адаптеру переменного тока.

3 Подключите кабель постоянного тока к входной клемме постоянного

тока [DC IN].

≥ При отключении адаптера переменного тока убедитесь, что режим установлен в положение

OFF и индикатор положения выключен.

VQT1Z34

Подготовка

Настройка

Подготовка карт SD

Данная камера (являющаяся устройством, совместимым с требованиями спецификации SDHC) совместима как с картами памяти SD, так и с картами памяти SDHC. При

использовании карты памяти SDHC на другом устройстве убедитесь в том, что устройство поддерживает

Карты, которые можно использовать с данным устройством

Для видеозаписи используйте карты SD, соответствующие Class 4 или выше SD Speed Class Rating*.

Тип карты Емкость

Карта

памяти SD

Карта

памяти

SDHC

* SD Speed Class Rating - стандарт скорости последовательной записи.

карты памяти формата SDHC.

Можно использовать карты SD Panasonic следующих моделей.

8 МБ

16 МБ

32 МБ

64 МБ 128 МБ 256 МБ 512 МБ

1 ГБ RP-SDV01G 2 ГБ RP-SDV02G, RP-SDM02G

4 ГБ RP-SDV04G, RP-SDM04G

6 ГБ RP-SDM06G 8 ГБ RP-SDV08G

12 ГБ RP-SDM12G

16 ГБ RP-SDV16G 32 ГБ RP-SDV32G

Не может использоваться.

Не может гарантировать работу. В зависимости от используемой SD карты запись фильма может неожиданно остановиться. (l 142)

Видеозапись

Запись

стоп-кадра

Может использоваться.

≥ Пожалуйста, проверьте последнюю

информацию о картах памяти SD/картах памяти SDHC, которые могут использоваться для записи фильма, на следующей странице в Интернете.

http://panasonic.jp/support/global/cs/e_cam

(Страница только на английском языке.)

VQT1Z34

≥ Карты памяти с емкостью 4 ГБ или более,

на которых отсутствует логотип SDHC, не имеют спецификаций карт памяти SD.

≥ Когда переключатель

защиты от записи A на карте

памяти SD закрыт, запись, удаление или редактирование данных на карте невозможны.

≥ Берегите карту памяти от детей во

избежание проглатывания.

Как вставлять/извлекать SD карту

При первом использовании на данной камере карты SD, выпущенной не компанией Panasonic, или карты, которая ранее использовалась с другой аппаратурой, отформатируйте

карту SD. (l 101) При форматировании карты SD все записанные данные удаляются. Восстановление данных после удаления невозможно. Скопируйте ценные данные на ПК, диск DVD и т. д. перед началом форматирования. (l 110, 121)

Осторожно: Если SD карта извлекается при светящемся индикаторе доступа, камера может работать неправильно или данные, записанные на SD карте, могут быть утеряны.

Индикатор доступа [ACCESS] A

≥ При обращении данной камеры к карте

SD или встроенной памяти светится индикатор доступа.

1 Откройте ЖКД монитор.

≥ Убедитесь, что индикатор статуса погас.

2 Откройте крышку карты SD,

OPEN

сместив рычажок OPEN B.

3 Вставьте/извлеките карту SD.

≥ Поверните сторону с маркировкой C в

направлении, показанном на иллюстрации, и нажмите до конца, не допуская переносов.

≥ Нажмите на центр карты SD, а затем ровно

ее вытащите.

4 Надежно закройте крышку

отсека карты SD.

≥ Надежно закройте его до щелчка.

≥ Не касайтесь клемм на тыльной части SD карты. ≥ Не допускайте сильных ударов карты SD, не сгибайте ее и не роняйте. ≥ Электрические помехи, статическое электричество или сбои данного устройства или карты SD

могут повредить данные на карте SD или привести к их удалению.

≥ Не выполняйте следующие действия, когда светится индикатор доступа к карте:

Не извлекайте карту SD

j jНе выключайте камеру jНе вставляйте и не извлекайте соединительный кабель USB jНе подвергайте камеру вибрации или ударам

Выполнение вышеуказанных действий при включенном индикаторе может привести к повреждению данных/карты SD или данной камеры.

VQT1Z34

Подготовка

≥ Поверните переключатель режимов,

одновременно нажимая кнопку разблокировки , если режим изменяется с OFF на другой.

≥ Совместите с меткой B. ≥ Индикатор состояния C.

OFF

HDC-HS300

≥ Поверните переключатель режимов,

одновременно нажимая кнопку разблокировки, если режим изменяется с OFF на другой.

≥ Совместите с меткой B. ≥ Индикатор состояния C.

Настройка

Измените режим на режим записи, воспроизведения или выключения питания OFF.

Выбор рабочего режима (Включение и выключение камеры)

Включите питание, изменив режим на , или , нажимая кнопку снятия блокировки A.

HDC-TM300

Светится индикатор состояния .

Чтобы отключить питание

Измените режим на OFF. Индикатор состояния гаснет.

Режим съемки фильма (l 47)

Режим записи стоп-кадров (l 51)

Режим воспроизведения (l 82, 89)

OFF

VQT1Z34

Включение и отключение питания с помощью монитора

HDC-TM300

HDC-HS300

ЖКД / видоискателя

При установке режима на или питание можно включать и отключать с помощью монитора ЖКД и видоискателя. Откройте монитор ЖКД или выдвиньте видоискатель для включения камеры.

≥ Питание не выключится, если монитор ЖКД не закрыт или видоискатель не задвинут. ≥ Во время записи фильмов питание не выключится, даже если будет закрыт монитор ЖКД

сложен видоискатель.

∫ Чтобы включить питание

A Светится индикатор состояния.

∫ Чтобы отключить питание

HDC-TM300

A Индикатор состояния гаснет.

Измените режим на OFF, если данное устройство не используется.

HDC-HS300

VQT1Z34

Подготовка

Настройка

Можно управлять камерой, касаясь непосредственно монитора ЖКД (сенсорного экрана) пальцем. Для операций, требующих точности, или в случае сложности управления пальцами, удобнее использовать стилус (поставляется в комплекте).

∫ Касание

Чтобы выбрать значок или изображение, коснитесь сенсорной панели и отведите палец.

≥ Коснитесь центра значка. ≥ Касание сенсорного экрана не будет

срабатывать при касании другой части сенсорного экрана.

∫ О стилусе

Когда стилус (поставляется в комплекте) не используется, его можно хранить с камерой, как показано. При необходимости использовать стилус извлеките его из камеры.

Использование сенсорного экрана

∫ О пиктограммах функций

///:

Пиктограммы функций используются для переключения между страницами меню и дисплея пиктограмм, выбора элементов, настроек и т.п.

Прикосновение позволяет возвратиться к предыдущему экрану, например, при настройке меню

≥ Используйте только стилус, входящий в

комплект поставки.

≥ Не засовывайте стилус монитором ЖКД.

VQT1Z34

≥

Если монитор ЖКД загрязнился, например, отпечатками пальцев и т. п., вытрите его мягкой тканью, например, салфеткой для очков.

≥ Не касайтесь монитора ЖКД твердыми

заостренными предметами, например, шариковыми ручками.

≥

Не касайтесь монитора ЖКД ногтями, не трите по нему и не нажимайте на него с силой.

≥

Если на монитор ЖКД прикреплена защитная пленка, может ухудшиться видимость либо распознавание касания может быть затруднено.

≥

Если касание не распознается либо распознается неправильное место, выполните калибровку сенсорного экрана. (

38)

Подготовка

Настройка

Использование экрана меню

A Во время нажатия кнопок на мониторе ЖКД рекомендуется держать монитор ЖКД большим и

указательным пальцем.

1 Нажмите кнопку MENU.

4 Чтобы ввести значение

настройки, прикоснитесь к требуемому элементу.

2 Коснитесь главного меню A.

3 Коснитесь подменю B.

≥ Переход к следующей (или предыдущей)

странице может быть осуществлен путем прикосновения к пиктограмме /.

≥ Настройка информационного дисплея

завершена, когда вокруг символа после прикосновения к нему появляется рамка желтого цвета.

5 Чтобы выйти из экрана

настройки меню, прикоснитесь к пиктограмме [ВЫХОД] или нажмите кнопку MENU.

∫ О настройке информационного

дисплея

Сообщение с пояснением или подтверждением настройки подменю или элемента, выбранного путем прикосновения к нему, отображается при выполнении шагов 3 и 4. Коснитесь для отмены настройки отображения информации.

VQT1Z34

Использование быстрого меню

ONON

8.3

0.3

10.6

4.5

3.5

8.3M2.1

AGC

8.3

ONON

Обеспечивает возможность быстрой настройки некоторых меню.

1 Нажмите кнопку Q.MENU.

Q.MENU

Пиктограмма Функция

///

Страница

Размер изображения

2 Прикоснитесь к требуемому

элементу.

3 Чтобы ввести значение

настройки, прикоснитесь к требуемому элементу.

8.3

В быстром меню можно настроить следующие меню. ≥ В зависимости от положения

переключателя режимов либо настроек отображаются различные элементы.

Пиктограмма Функция

///

(1sb1 секунда, 1mb1 минута)

ONON

Режим записи

Интервальная запись

Страница

l 49

l 67

///

Дисплей

ЯРКИЙ ЖКД

///

Контрольные линии

Уровень микрофона

Помощь при ручной фокусировке

Зебра

Освещенность

Гистограмма

4 Коснитесь [ВЫХОД] или

нажмите кнопку Q.MENU для выхода из быстрого меню.

l 52,

l 32

l 37

l 67

l 71

l 80

l 72

l 73

VQT1Z34
