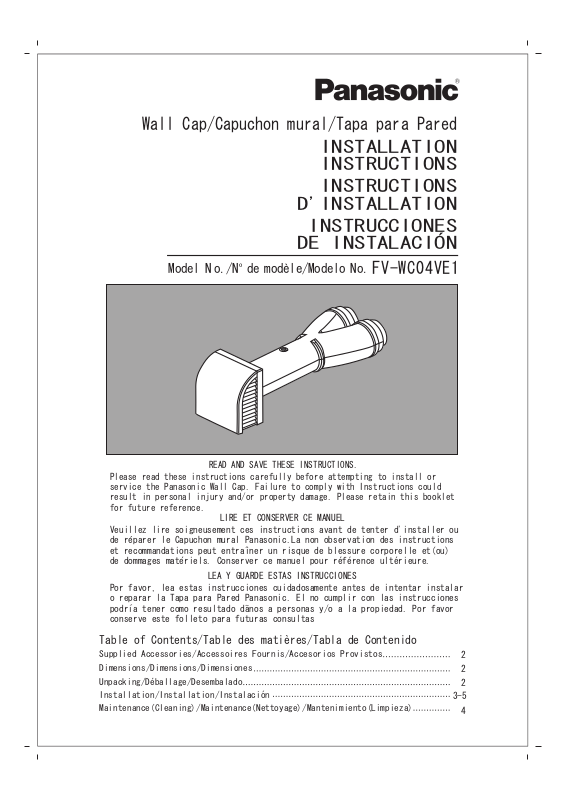

Wall Cap/Capuchon mural/Tapa para Pared

INSTALLATION
INSTRUCTIONS

INSTRUCTIONS

D'INSTALLATION

INSTRUCCIONES

DE INSTALACION

Model N o./N de modele/Modelo No.

READ AND SAVE THESE INSTRUCTIONS.

Please read these instructions carefully before attempting to install or
service the Panasonic Wall Cap. Failure to comply with Instructions could
result in personal injury and/or property damage. Please retain this booklet
for future reference.

Veuillez lire soigneusement ces instructions avant de tenter d'installer ou
de reparer le Capuchon mural Panasonic.La non observation des instructions
et recommandations peut entrainer un risque de blessure corporelle et(ou)
de dommages materiels. Conserver ce manuel pour reference ulterieure.

LEA Y GUARDE ESTAS INSTRUCCIONES

Por favor, lea estas instrucciones cuidadosamente antes de intentar instalar
o reparar la Tapa para Pared Panasonic. El no cumplir con las instrucciones
podria tener como resultado danos a personas y/o a la propiedad. Por favor
conserve este folleto para futuras consultas

o

FV-WC04VE1

LIRE ET CONSERVER CE MANUEL

Table of Contents/Table des matieres/Tabla de Contenido

Supplied Accessories/Accessoires Fournis/Accesorios Provistos
Dimensions/Dimensions/Dimensiones
Unpacking/Deballage/Desembalado
Installation/Installation/Instalacion
Maintenance(Cleaning)/Maintenance(Nettoyage)/Mantenimiento(Limpieza)

2
2
2

3-5

4

SUPPLIED ACCESSORIES/ACCESSOIRES FOURNIS/ACCESORIOS PROVISTOS

FV-WC04VE1

Part name/Piece/Nombre de la parte

Long screw/
Tornillo largo

Vis longue/

(ST4.2X30)

Appearance/Illustration/Aspecto

Short screw/Vis courte/

(ST4.2X12)Tornillo corto

DIMENSIONS/DIMENSIONS/DIMENSIONES

(12

5

FV-WC04VE1

Exhaust air/Air evacue/Air de Escape

Semicircle rib/

Acanalado semicircular

Outside air/Air frais/Aire Exterior

1

8 1/2(217)

/Nervure en demi-cercle

2

5

4 1/2 (115)

27 1/4 (692)

D

6 D

i
a

ia

.
.
)

3

1(27)

3
7/8

D
ia

.(
98

D
ia

.
)

4

(EA)

(OA)

5 1/8

(130)

Quantity/Quantite/Cantidad

4

1

Unit:inches (mm)

10 5/8 (272)

8 5/8 (220)

5 1/8

5 1/8

(130)

(130)

5 1/8 Dia.
(129 Dia.)

Unite:po (mm)
Unidad:pulg (mm)

o

No./N /No.

1

2

Part name/Piece/Nombre de la parte Part name/Piece/Nombre de la parte

Hood/Hotte/Capota

Vent cap/Capuchon de l'event/Tapa de ventilacion

o

No./N /No.

3

4

Pipe/ /Buse Tuberia
Adaptor/Adaptateur/Adaptador

UNPACKING/DEBALLAGE/DESEMBALADO

1.Unpack and remove unit carefully from carton.

Defaites I'emballage et sortez I'appareil du carton en procedant avec precaution.

Desembale y saque cuidadosamente de la caja.

2.Refer to the supplied Accessories list to verify that all parts are presented.

Reportez-vous a la liste des accessoires fournis pour verifier qu'aucune piece ne manque.

Consulte la lista de Accesorios provistos para verificar que esten todas las partes.

2

INSTALLATION/INSTALLATION/INSTALACION

WARNING:/MISES EN GARDE:/ADVERTENCIAS:

1. Please install securely on a solid section of siding/sheathing.

1. Veuillez installer fermement sur un endroit solide.

1. Por favor, instale de manera segura en un lugar firme.

2. Please wear gloves during installation to avoid injury.

2. Veuillez porter des gants durant l installation pour eviter les blessures.

2. Por favor, use guantes durante la instalacion para evitar danos.

3. Please do not install in areas with high temperature or near a combustion source, as this
may cause the cap to deform or fall.

3. Veuillez ne pas installer dans des zones a temperature elevees ou a source de combustion,
sinon l unite peut causer une deformation ou tomber.

3. Por favor no instale en areas en las que haya altas temperaturas o fuentes de combustion, o la
unidad podria provocar deformacion o caerse.

4. Please do not install above any source of contamination, or that may pollute the product or
the indoor air.

4. Veuillez ne pas installer a une source de contamination,sinon ceci peut polluer le produit ou
l air interieur.

4. Por favor, no instale donde existan alguna fuente de contaminacion,o ello podr a contaminar el
producto o el aire interior.

5. The Vent cap and Hood must be installed to the outdoors.

5. Le Capuchon de l event et la Hotte doivent etre installes en exterieur

5. La Tapa de Ventilacion y la Capota deben instalarse en el exterior.

6. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utillties.

6. Lors d'une decoupe dans un mur ou un plafond ou lors de leur percage, prendre garde a ne pas
endommager le cablage electrique et toute autre installation cachee.

6. Cuando corte o perfore una pared o cielo raso, no dane el cableado electrico y otros servicios
ocultos.

7. Never install in the area where the temperature falls bellow -13 F (-25 C).

Ne jamais installer dans un endroit ou la temperature baisse en dessous de -13 F(-25 C).
Nunca instale en un area en la que la temperatura baje de -13 F(-25 C).

oo

OO

OO

3

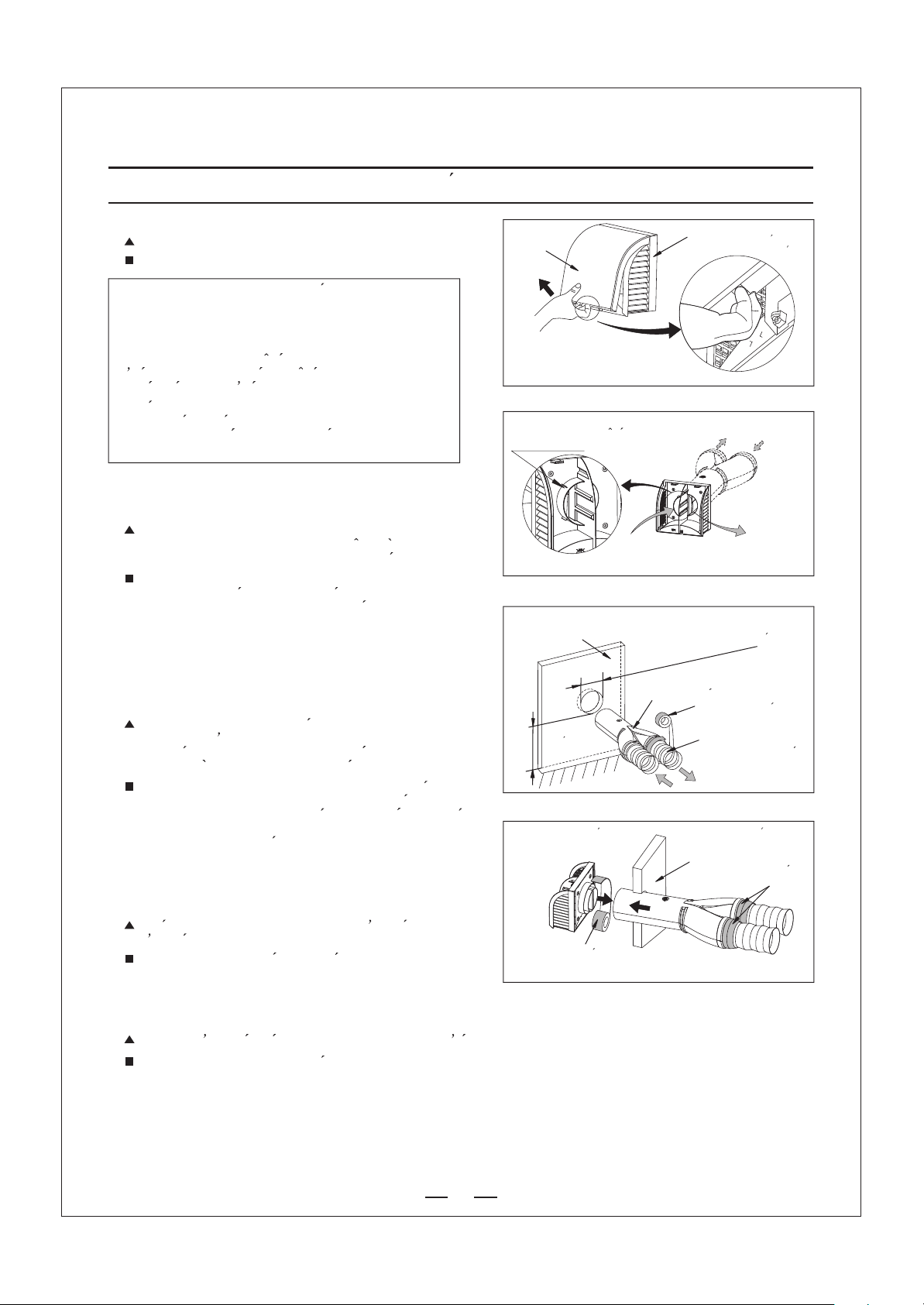

INSTALLATION/INSTALLATION/INSTALACION

(1)Take off the Hood as Fig.1.

Retirez la Hotte comme dans la Fig. 1.
Saque la Capota como se muestra en la Fig.1.

CAUTION:/ATTENTION:/PRECAUCION:
Make sure the Vent cap OA side is connected

to the spot Energy Recovery Ventilator (ERV)
OA side.(Fig. 1-1 )

Assurez-vous que le cote OA du Capuchon de
l event est connecte au cote OA du ventilateur
de recuperation d energie (VRE).(Fig.1-1)

Asegurese de que el lado OA de la Tapa de
Ventilacion este conectado lado OA del Ventilador
de la Recuperacion de la Energia de Punto (ERV).
(Fig.1-1)

(2)Cut or drill a hole (5 1/2 ~ 5 3/4 inches Dia.)
through the wall.The hole must be at a minimum
distance of 90 1/2 inches from the floor.(Fig.2)

Coupez ou percez un trou(5 1/2 ~ 5 3/4 pouces de
Dia.)dans le mur. Le trou doit etre a une distance
minimale de 90 1/2 pouces du sol interieur.

Corte o taladre un hueco (de 5 1/2 ~ 5 3/4
pulgadas de diametro) a traves de la pared. El
hueco debe estar una distancia minima de 90 1/2
pulgadas desde del suelo interior.

(3)Use insulated duct (4 inches Dia.) to connect the
Adaptor of the Pipe and the ERV. Then secure with
UL181A certified pressure sensitive tape or
mastics.(Fig.2)

Utiliser un conduit isole (4 pouces de Dia.) pour
connecter l Adaptateur de la Buse et le VRE.
Puis securisez avec un ruban adhesif ou mastic
sensible a la pression certifie UL181A.

Use un conducto aislado (4 pulgadas de diametro)
para conectar el Adaptador de la Tuberia al
Ventilador para Recuperacion de Energia. Despues
asegure usando una cinta adhesiva certificada
sensible a la presion UL181A o masilla.

(4)Insert the Pipe through the hole from indoor to
outdoor.(Fig.3)

Inserez la Buse dans le trou de l interieur vers
l exterieur.

Introduzca la Tuberia a traves del hueco desde el
interior hasta el exterior.

Hood/Hotte/
Capota

Rib on OA side/
Nervure sur le cote OA/
Acanalado en el lado OA

OA

Wall/Mur/Pared

Indoor/
Interieur/
Interior

90 1 /2 inches

Outdoor/Exterieur/
Exterior

Tape/Ruban adhesif/

Cinta adhesiva

(ERV EA)

Vent cap/
Capuchon de l'event/
Tapa de ventilacion

P

P

Fig.1

ERV OA

ERV EA

EA

Fig.1-1

~5 3/4 inches Dia.

5 1/2
5 1/2 ~ 5 3/4 pouces de Dia.
5 1/2 ~ 5 3/4 pulgadas de diametro

(140~145mm Dia.)

(140~150 mm de Dia.)

Pipe/Buse/Tuberia

Wall/Mur/Pared

(140~150 mm Dia.)

Tape/Ruban adhesif/

Cinta adhesiva

Insulated Duct/

Conduit isolee/

Conducto aislado

(ERV OA)

Indoor/Interieur/
Interior

Tape/Ruban adhesif/

Fig.2

Cinta adhesiva

Fig.3

(5)Join the end of the Pipe to the Vent cap.(Fig.3)

Joignez l extremite de la Buse au Capuchon d event.
Una el extremo de la Tuberia con la Tapa del

Ventilador.

4

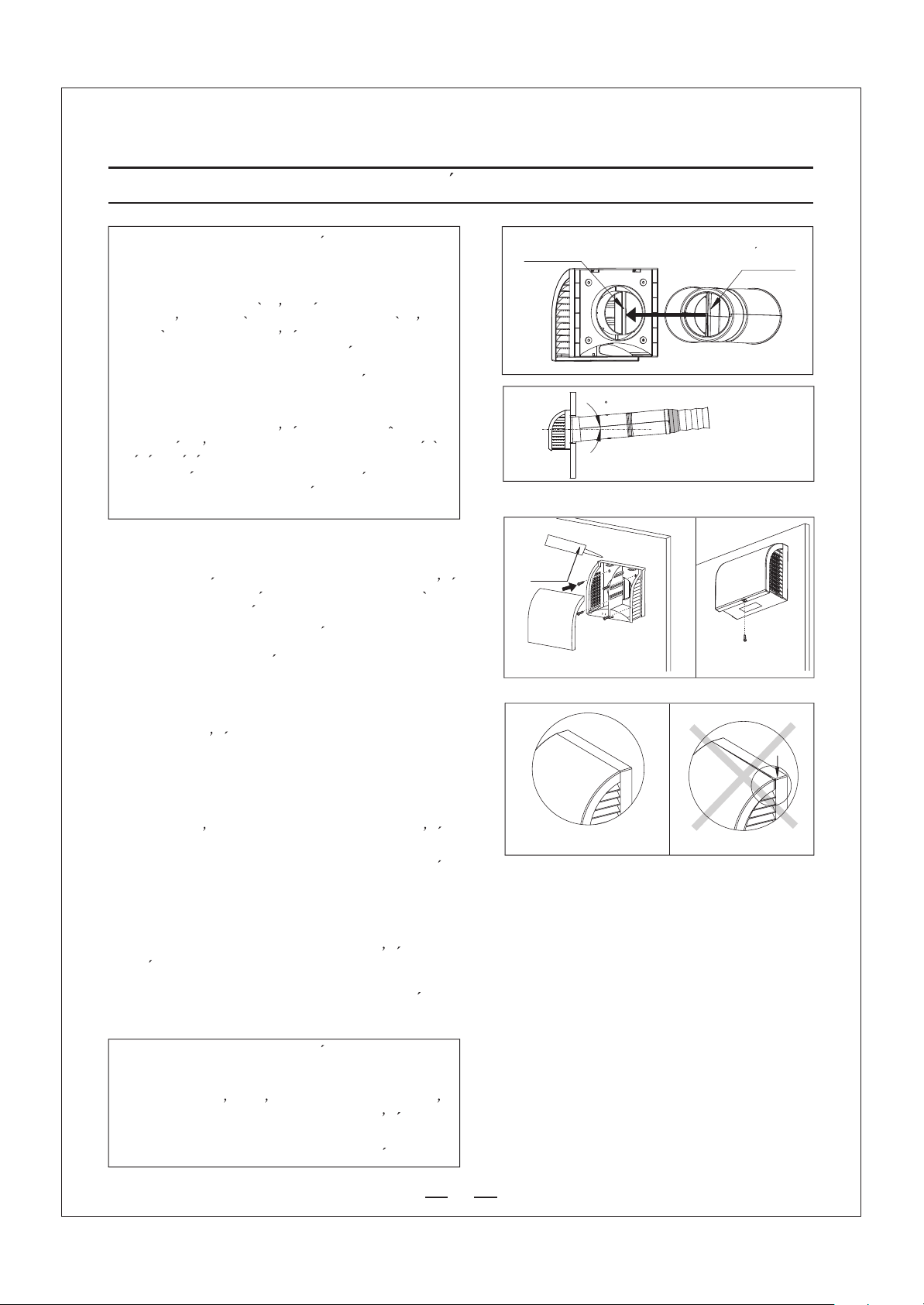

INSTALLATION/INSTALLATION/INSTALACION

CAUTION:/ATTENTION:/PRECAUCION:

1.The straight rib inside the Pipe must align
tothe middle groove on the rear of the Vent
cap.(Fig.3-1)

1.La nervure droite a l interieur de la Buse
doit s aligner a la rainure centrale a l
arriere du Capuchon d event.

1.El acanalado dentro de la Tuberia debe estar
alineado con la ranura del medio de la parte
posterior de la Tapa de Ventilacion.

2.Pipe will rise at about 5 when it has been

o

inserted into Vent cap properly.(Fig.3-2 )

2.La Buse et Capuchon d event doivent etre
inclines d environ 5 lorsque la Buse a deja

o

ete inseree correctement.

2.La Tuberia y la Tapa de Ventilacion se inclina
en unos 5 cuando la Tuberia se ha introducido

o

correctamente.

(6)Please secure the Pipe and the Vent cap together
with UL181A certified pressure sensitive tape
or mastics.(Fig.3)

(6)Veuillez securiser la Buse et le Capuchon d event
avec un ruban adhesif ou mastic sensible a la
pression certifie UL181A.

(6)Por favor asegure la Tuberia y la Tapa del
Ventilador juntos usando cinta adhesiva certificada
sensible a la presion UL181A o masilla.

(7)Use 4 long screws (ST4.2X30) to fix the Vent cap
on a solid wall.(Fig.4)

(7)Utilisez 4 vis longues (ST4.2X30) pour fixer le
Capuchon d event sur un mur solide.

(7)Use 4 tornillos largos (ST4.2X30) para fijar la
Tapa del Ventilador en una pared firme.

Middle Groove/

Ranura media

Caulking/

Calfeutre/
Enmasillado

Rainure centrale/

5

P

P

Fig.4

Inside Rib/

Nervure interieure/

Acanalado interior

Fig.3-1

Fig.3-2

Fig.5

Gap/Trou/
Brecha

(8)Seal Vent cap outline to the wall with caulking.
(Fig.4)

(8)Bouchez l espacement entre le Capuchon d event et
le mur avec du calfeutre.

(8)Selle el espacio entre la Tapa de Ventilacion y la
pared con el enmasillado.

(9)Push the Hood onto the Vent cap and secure with
1 short screw (ST4.2X12) at the bottom of the
Hood.(Fig.5)

(9)Poussez la Hotte dans le Capuchon d event et
securisez avec 1 vis courte (ST4.2X12) en bas de la
Hotte.

(9)Empuje la Capota de la Tapa de Ventilacion y asegure
usando 1 tornillo corto (ST4.2X12) en la parte
inferior de la Capota.

CAUTION:/ATTENTION:/PRECAUCION:
Make sure that there is no gap or step between

the Hood and the Vent cap.(Fig.6 & Fig.7)

Assurez-vous qu il n y a pas de trou ou de d
espace entre la Hotte et le Capuchon d event.

Asegure de que no haya una brecha o espacio
entre la Capota y la Tapa de Ventilacion.

5

Fig.6

Fig.7

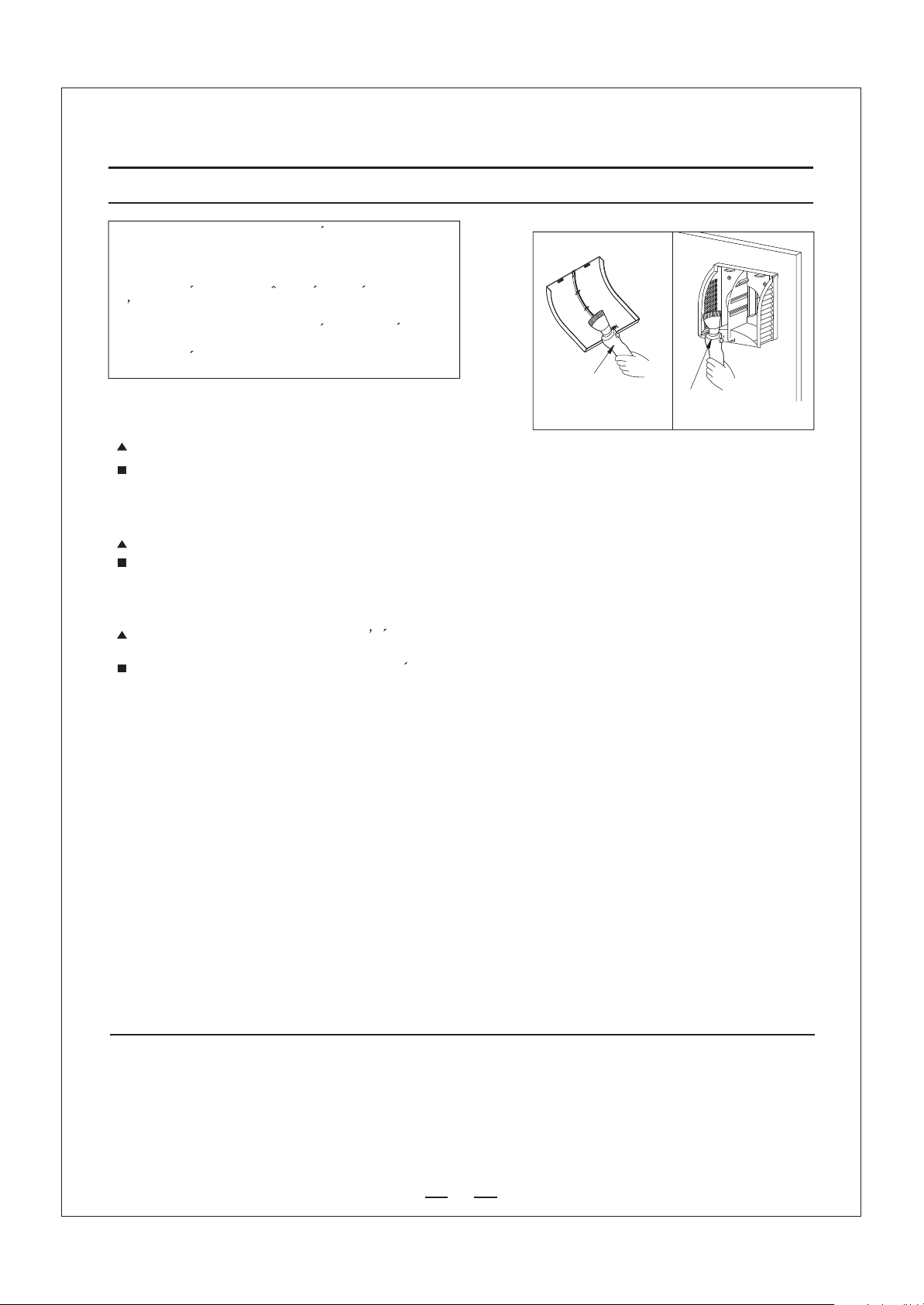

MAINTENANCE(CLEANING)/MAINTENANCE(NETTOYAGE)/MANTENIMIENTO(LIMPIEZA)

CAUTION:/ATTENTION:/PRECAUCION:
Indoor ERV unit must be disconnected from

the power source before cleaning.

Le VRE interieur doit etre debranche de la source
d alimentation.

El Ventilador para Recuperacion de Energia
interior debe desconectarse de la fuente de
alimentacion.

PP

1.Loosen the screw at the bottom of the Wall Cap.
(Fig.5)

Desserrez la vis en bas du Capuchon mural.
Afloje el tornillo de parte inferior de la Tapa para

Pared.

2.Take off the Hood as Fig.1.
Retirez la Hotte comme dans la Fig. 1.
Saque la Capota como se muestra en la Fig.1.

3.Clean the Hood and the Vent cap with Vacuum-

cleaner or brush. (Fig.8 & Fig.9)

Nettoyez la Hotte et le Capuchon d event avec un
aspirateur ou une brosse.

Limpie la Capota y la Tapa de Ventilacion usando una
aspiradora o un cepillo.

Vacuum-cleaner/
Aspirateur/
Aspiradora

Vacuum-cleaner/

Fig.8 Fig.9

Aspirateur/
Aspiradora

Panasonic Consumer Electronics Company

Division of Panasonic Corporation of North America,
One Panasonic Way, Secaucus, NJ 07094

Panasonic Canada Inc.

5770 Ambler Driver, Mississauga, ON L4W 2T3 CANADA
www.panasonic.com

6
