Barevný LCD monitor
CY-VM1500EX
Uživatelská příručka
Předtím, než začnete používat toto zařízení si pozorně přečtěte tuto uživatelskou příručku.
2
Instalace
Instalace řídící jednotky
Přilepte samolepící pásku suchého zipu (s háčky) na řídící jednotku a položte ji na koberec v automobilu.
V případě, že v automobilu není koberec, přilepte na odpovídajícím místě podlahy druhou část samolepící
pásky suchého zipu.
Koberec
Řídící jednotka
Samolepící páska suchého zipu (s háčky)
Samolepící páska suchého zipu (druhá strana)
Podlaha
Společnost Panasonic si Vás dovoluje přivítat do stále se rozšiřující rodiny uživatelů spotřební elektroniky. Víme, že Vám tento výrobek přinese spoustu hodin zábavy. Naše dobré jméno je založeno na
špičkové elektronice a strojním inženýrství. Naše výrobky jsou vyráběny z pečlivě vybíraných komponent a jsou sestavovány lidmi, kteří jsou hrdí na svou práci. Jakmile objevíte kvalitu, spolehlivost
a cenu, která je součástí tohoto výrobku, budete také hrdí, že jste členy naší rodiny.
qq
Funkce
• Širokoúhlá obrazovka 16:9, která je ideální pro sledování filmů.
• Sedmi palcový LCD monitor s vysokým rozlišením 336 960 obrazových bodů.
• Aktivní TFT displej pro přesné barevné podání.
Na spodní nebo zadní části přístroje vyhledejte sériové číslo a poznačte si jej pro pozdější identifikaci
výrobku.
Barevný LCD monitor
3
Obsah
Bezpečné používání tohoto výrobku ..........................................................................................4
Hlavní ovládací prvky ..............................................................................................................6
Předtím, než začnete používat zobrazovací jednotku ....................................................................8
Nastavení hlasitosti.................................................................................................................9
Výběr velikosti zobrazení........................................................................................................10
Nastavení jasu .....................................................................................................................12
Výběr televizního systému (PAL/NTSC) ....................................................................................17
Nastavení obrazu..................................................................................................................19
Připojení k externím zařízením ................................................................................................22
Průvodce instalací ................................................................................................................24
Elektrické připojení...............................................................................................................29
Odstraňování jednoduchých závad ..........................................................................................34
Údržba ...............................................................................................................................36
Technické údaje...................................................................................................................37
Barevný LCD monitor
4
VAROVÁNÍ:
Neinstalujte na místě viditelném pro řidiče z jiných důvodů než je navigace nebo
zadní pohled. Zamezíte tak nebezpečí vážného zranění nebo porušení zákona.
qq
Používejte tento produkt bezpečně
Za jízdy
• Řidič nesmí ovládat LCD monitor v jiném případě může dojít k vážné dopravní nehodě. Jestliže chcete
ovládat LCD monitor, zastavte na bezpečném místě.
• Za jízdy nesmí řidič sledovat video projekci v jiném případě může dojít k vážné dopravní nehodě.
• Nastavte odpovídající hlasitost. V případě, že máte za jízdy nastavenu hlasitost, která Vám znemožní
slyšet okolní zvuky, může dojít k dopravní nehodě.
Během umývání automobilu
• Nevystavujte zařízení vodě nebo nadměrné vlhkosti. Mohlo by dojít ke zkratu, požáru nebo jinému
poškození.
Během zaparkování
• V případě, že zaparkujete automobil na přímém slunci může být v automobilu vysoká teplota. Před zapnutím zařízení nechejte ochladit interiér vozu.
• Zařízení nemějte zapnuto bez nastartovaného motoru v jiném případě může dojít k vybití autobaterie
a nebudete moci nastartovat motor.
Používejte správné napájení
• Toto zařízení je určeno pro napájení stejnosměrným napětím 12 V, ve vozidlech s uzemněným
záporným pólem.
Používejte autorizovaná servisní střediska
• Nepokoušejte se rozebírat nebo jinak modifikovat toto zařízení. Pro opravy používejte pouze autorizovaná servisní střediska.
Instalace
• Monitor nainstalujte na místě, na kterém nebude bránit ve výhledu řidiči.
• V případě, že je monitor nainstalován pro spolucestující na zadních sedadlech, umístěte jej tak, aby
nedošlo ke zranění během dopravní nehody.
• Řídící jednotku neinstalujte na následujících místech:
• Místa, která jsou vystavena vodě, kde by mohlo docházet k stoupnutí na jednotku nebo místa s extrémně vysokou teplotou, jako je průduch ventilace.
• Neinstalujte na místech, kde by zařízení mohlo překážet při činnosti vzduchových vaků.
• Instalaci přenechejte zkušenému pracovníkovi - připojení a instalace vyžadují zkušenost. Pro zajištění
Vaší bezpečnosti požádejte svého prodejce o kontakt na odborníka, který provede instalaci.
Během ovládání
• Zamezte pádu zařízení nebo prudkým nárazům. V jiném případě může dojít k poškození zařízení nebo požáru.
• V případě, že je nesprávně vybrán televizní systém:
• Může docházet k vertikálnímu pohybu obrazu nahoru/dolů nebo mohou chybět některé barvy. Vyberte
správný televizní systém (PAL/NTSC). Další podrobnosti naleznete na straně 19.
Barevný LCD monitor
5
Barevný LCD monitor
qq
Štítky s upozorněním
UPOZORNĚNÍ: PRO SNÍŽENÍ NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEOTEVÍREJTE
KRYT PŘÍSTROJE. UVNITŘ SE NENACHÁZEJÍ ŽÁDNÉ UŽIVATELSKÉ PRVKY.
OPRAVY PŘENECHEJTE KVALIFIKOVANÉMU SERVISNÍMU PRACOVNÍKOVI.
Symbol blesku se šipkou uvnitř trojúhelníku symbolizuje přítomnost nebezpečného napětí, které
se nachází uvnitř skříně přístroje.
Symbol vykřičníku uvnitř trojúhelníku Vás upozorňuje na důležité informace související s ovládáním a údržbou, které se nacházejí v uživatelské příručce.
VAROVÁNÍ:
NEINSTALUJTE NA MÍSTĚ VIDITELNÉM PRO ŘIDIČE Z JINÝCH DŮVODŮ NEŽ JE NAVIGACE NEBO
ZADNÍ POHLED. ZAMEZÍTE TAK NEBEZPEČÍ VÁŽNÉHO ZRANĚNÍ NEBO PORUŠENÍ ZÁKONA.
qq
Upozornění týkající se panelu z tekutých krystalů
• Nenechávejte LCD panel otočený směrem nahoru. Teplota pro uskladnění: - 20 °C až 80 °C.
• V případě, že okolní je teplota vyšší nebo nižší než je rozsah pracovních teplot, bude docházet k chemickým změnám, které mohou být příčinou chybné funkce LCD monitoru.
• CD panel nevystavujte prudkým nárazům.
• V případě, že je okolní teplota příliš vysoká nebo nízká, může docházet k nesprávnému zobrazení nebo
ke zpomalenému pohybu. Pohyb na LCD monitoru může být mimo synchronizaci nebo může být zhoršená kvalita obrazu. Toto není závada nebo chyba
přístroje. Rozsah pracovních teplot: 0°C až 40°C.
• Na povrchu LCD panelu se mohou nacházet červené, modré a zelené body.
Jedná se o charakteristickou vlastnost LCD panelů. LCD monitory jsou
vyráběny s maximální pečlivostí a obsahují minimálně 99,99% efektivních
obrazových bodů. Upozorňujeme Vás, že 0,01% obrazových bodů může být
permanentně rozsvíceno nebo zhasnuto.
Upozornění
Nebezpečí úrazu
elektrickým proudem
Neotevírejte
(Zadní panel přístroje)
Obrazové body
6
Hlavní ovládací prvky
LCD monitor
Barevný LCD monitor
Slouží k zapnutí
a vypnutí napájení.
Pro zobrazení konfigurační
obrazovky použijte toto tlačítko
Pro zobrazení konfigurační
obrazovky použijte toto tlačítko
Tímto tlačítkem zobrazíte, nastavíte
a určíte velikost zobrazení.
Během nastavování různých režimů:
Nastavení a přepnutí
Během nastavování různých nabídek:
Výběr nabídky
Pro nastavení hlasitosti zabudovaného
reproduktoru.
Senzor okolního osvětlení
Díky tomuto čidlu je automaticky nastaven jas obrazovky. Když je u položky „Dimmer Setting“ (Nastavení
okolního osvětlení) nastaveno „Automatic Mode“
(Automatický režim) bude úroveň jasu obrazovky nastavena na jednu hodnotu ze šedesáti možných úrovní
podle okolního osvětlení. Další podrobnosti naleznete
na straně 14.
Pohotovostní stav (červená),
zapnuto (zelená)
Když je zařízení vypnuto...červená
Když je zařízení v zapnutém
stavu...zelená
Senzor dálkového ovládání
Zabudovaný reproduktor
(na zadním panelu)
Otvory pro šrouby, které slouží k uchycení
(na spodní straně)
(šroub 1/4", maximální délka 4,5 mm)
Terminál pro připojení kabelu k řídící
jednotce (na pravé
straně)
7
Předtím, než začnete používat dálkový ovladač
V dálkovém ovladači je již předinstalována baterie. Před
použitím dálkového ovladače vytáhněte izolaci.
Výměna baterií
1. Vyjměte držák baterie.
Uchopte držák v místě B a za současného stisknutí v místě
A ve směru šipky jej vytáhněte.
2. Vyměňte baterii.
Novou baterii vložte do držáku pólem označeným „+“
směrem nahoru.
3. Vložte držák baterie do dálkového ovladače.
Zasuňte držák baterie zpět na původní místo.
Poznámka k bateriím
Vybitou baterii okamžitě vyměňte.
Informace o bateriích:
• Typ baterií: Lithiová baterie Panasonic (CR2025)
• Životnost baterie: Během normálního používání přibližně 6 měsíců (při pokojové teplotě).
Upozornění:
Nesprávným používáním baterie může dojít k jejímu přehřátí, explozi nebo vznícení, které může způsobit poranění nebo požár. Elektrolyt baterie může poškodit zařízení.
• Nerozebírejte baterie ani je nezkratujte. Baterie nevhazujte do ohně.
• Abyste zabránili úrazům, mějte baterie uloženy mimo dosah malých dětí.
Dálkový ovladač
Barevný LCD monitor
Izolace
Opačná strana
Lithiová baterie
Poloha B
Poloha ADržák baterie
Tlačítko POWER
Slouží k zapnutí a vypnutí zařízení.
Tlačítko ASPECT
Tímto tlačítkem nastavíte velikost
zobrazení. Další podrobnosti
naleznete na straně 12.
Tlačítka VOLUME
Tato tlačítka slouží k nastavení hlasitosti
zabudovaného reproduktoru. Další podrobnosti naleznete na straně 11.
Tlačítko MODE
Slouží ke změně zdroje vstupního
signálu.
Tlačítka BRIGHTNESS
Jestliže je vybrán automatický režim:
Slouží k nestavení lepšího zobrazení
během prohlížení v noci. Další
podrobnosti naleznete na straně 14.
Jestliže je vybrán ruční režim:
Slouží k nestavení jasu obrazovky.
Další podrobnosti naleznete na
straně 17.
8
Předtím, než začnete používat
zobrazovací jednotku
b V horní části zařízení stiskněte tlačítko [POWER]. Kontrolka poho-
tovostního stavu se rozsvítí zeleně.
c Stisknutím tlačítka [MODE] vyberete vstupní obrazový/zvukový
signál. Každým stisknutím tlačítka [MODE] se bude přepínat
vstup AV1 a AV2 následujícím způsobem
UPOZORNĚNÍ:
• Když je ke vstupnímu terminálu AV1 nebo AV2 připojen videopřehrávač nebo videokamera, mějte
u položek „AV1“ a „AV2 INPUT SELECT“ nastaven „VIDEO“.
• V případě, že je k terminálu AV2 připojena kamera pro sledování situace za vozem, mějte u položky
„AV2 INPUT SELECT“ nastaveno „CAMERA“.
• V případě, že není zatažena parkovací brzda, bude na displeji zobrazen nápis „WARNING“
(Varování).
Barevný LCD monitor
nebo
9
Nastavení hlasitosti
b Pro zobrazení indikátoru nastavené hlasitosti stiskněte tlačítko [#]
nebo [$] (VOLUME).
c Nastavení hlasitosti reproduktoru.
Pro zvýšení hlasitosti reproduktoru stiskněte tlačítko [#] (VOLUME).
Pro snížení hlasitosti reproduktoru stiskněte tlačítko [$] (VOLUME).
Poznámky:
• V případě, že neprovedete žádnou operaci po dobu tří sekund od
stisknutí tlačítka [#] nebo [$] (VOLUME):
Zmizí zobrazení indikátoru nastavené hlasitosti.
• Pro nastavení výstupní úrovně hlasitosti nastavte hlasitost na připojeném audio zařízení.
Barevný LCD monitor
nebo
nebo
10
Výběr velikosti zobrazení
Pomocí tohoto monitoru můžete jednoduše měnit velikost zobrazení podle zdrojového signálu. Další
podrobnosti o velikostech zobrazení naleznete na následující straně.
b Stisknutím tlačítka [MODE] vyberete vstupní obrazový/zvukový
signál, který chcete sledovat.
c Stiskněte tlačítko [ASPECT].
Každým stisknutím tlačítka se změní zobrazení s uvedeným
názvem podle obrázku uvedeného níže. Název zobrazení je po
dobu tří sekund uveden v horní části obrazovky.
Poznámka:
• Pro každý vstupní signál proveďte toto nastavení.
• Nastavení vstupního signálu nelze provádět automaticky.
• Toto zařízení je vybaveno funkcí, které umožní přepínání mezi
různými obrazovými režimy. Nicméně v případě, že vyberete obrazový režim, který je poněkud odlišný od přehrávaného signálu
bude zobrazení odlišné od originálu. Během nastavování režimu
zobrazení mějte toto na paměti.
Barevný LCD monitor
nebo
nebo
11
NORMAL
Konvenční televizní obraz má poměr stran 4:3. Tento obraz je reprodukován v originální velikosti a na levé a pravé stranně je prázdná
plocha.
FULL
Konvenční televizní obraz je horizontálně roztažen na celou obrazovku.
ZOOM
Televizní obraz je umístěn do rámečku podle horizontální šířky
obrazu a poté zvětšen.
Video nebo filmy ve formátu 16:9 budou zobrazeny přes celou obrazovku bez černého pruhu nahoře a dole.
Poznámky:
• V závislosti na poměru stran může být i v tomto režimu zobrazen
horní a spodní černý pruh.
• V tomto režimu může docházet k menšímu snížení rozlišení
v porovnání s jinými režimy.
JUST
Konvenční televizní obraz je horizontálně roztažen na celou obrazovku, ale obraz nemá nepřirozený vzhled.
Barevný LCD monitor
Nastavení jasu
Pro automatický režim
(Zařízení je implicitně nastaveno v automatickém režimu.)
Automatické nastavení jasu obrazovky podle okolního prostředí.

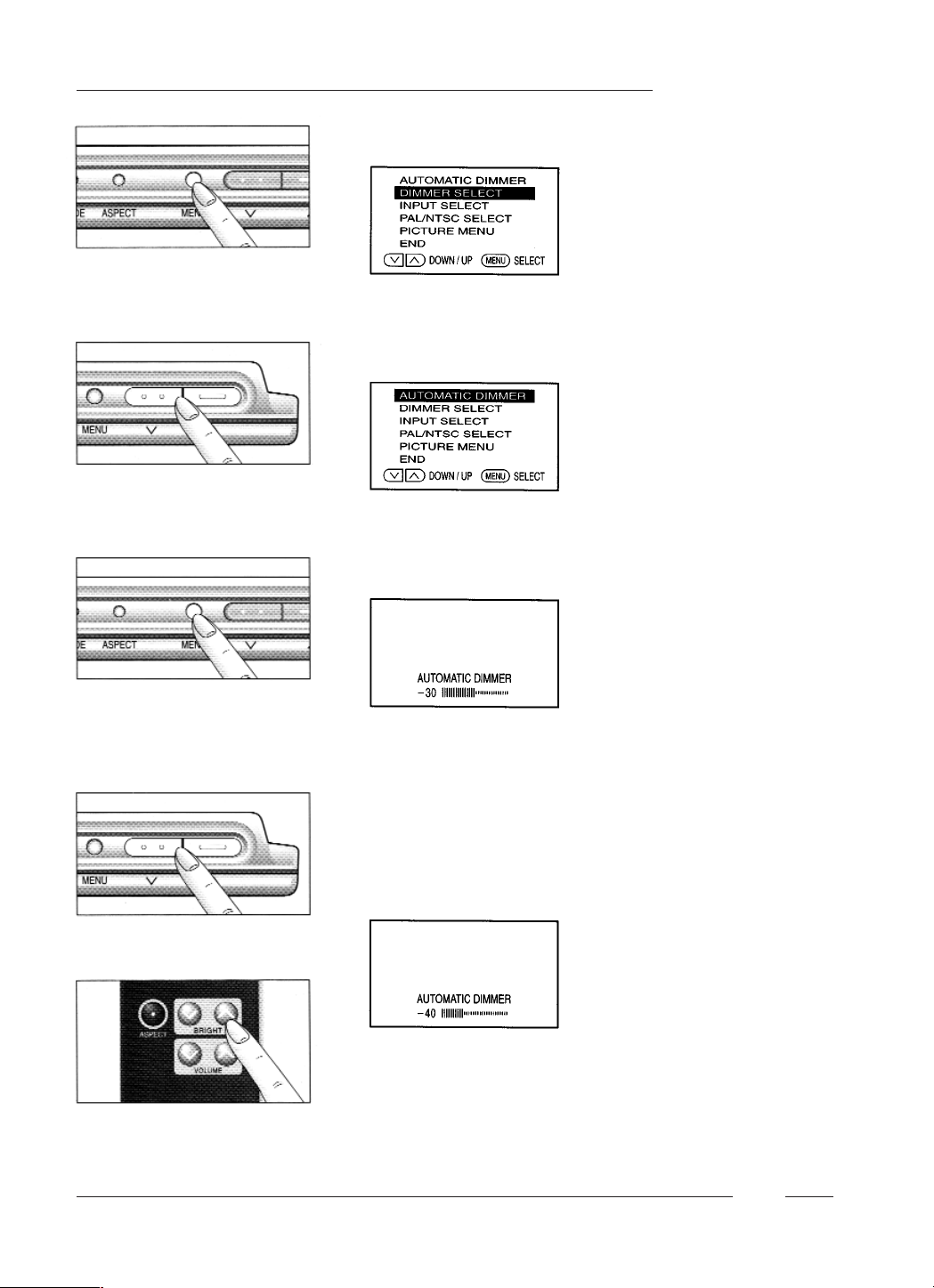

b Stisknutím tlačítka [MENU] otevřete obrazovku pro nastavení,
která vypadá následovně.
Obrazovka pro nastavení
c Stisknutím tlačítka [$] označte položku „DIMMER SELECT“
(Výběr nastavení podle okolního osvětlení).
Poznámka:
Když vyberete položku „END“ (Konec) a stiskněte tlačítko
[MENU], otevře se úvodní obrazovka.

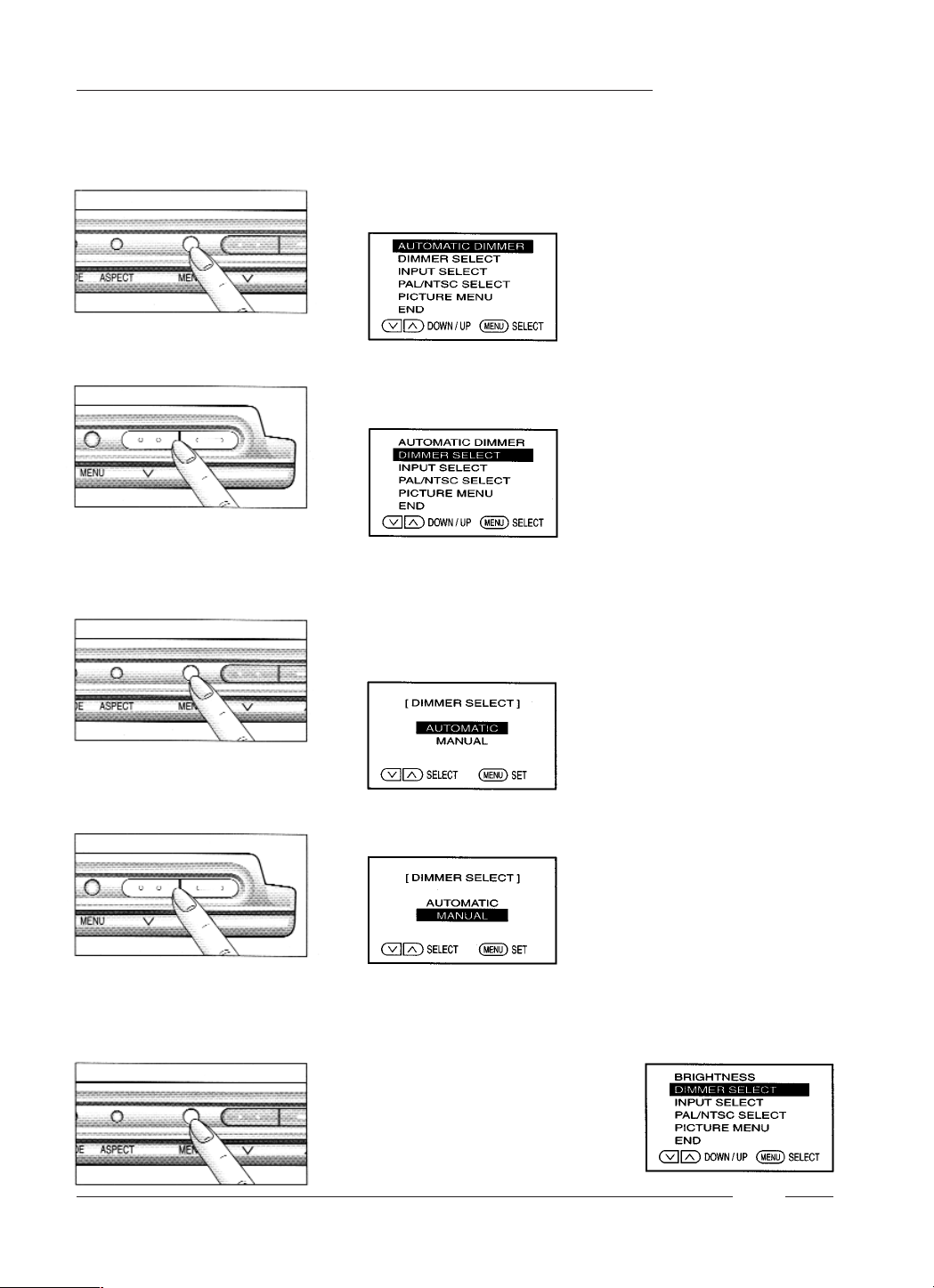

d Stisknutím tlačítka [MENU] vyberte položku „DIMMER SELECT“
(Výběr nastavení podle okolního osvětlení). Otevře se obrazovka
výběru nastavení podle okolního osvětlení.
Výběr nastavení podle okolního osvětlení
e Tlačítky [$] nebo [# ] vyberte položku „AUTOMATIC“
(Automaticky).
Poznámka:
• Když je vybrána položka „AUTOMATIC“ (Automaticky):
Tlačítky [BRIGHT] na dálkovém
ovladači můžete nastavit jas pro
sledování v noci.
Barevný LCD monitor
12
13
f Stisknutím Stisknutím tlačítka [MENU] nastavíte položku „AUTO-
MATIC“ (Automaticky). Zařízení otevře obrazovku nastavení.
g Tlačítkem [# ] označte položku „AUTOMATIC DIMMER“
(Automatické nastavení podle okolního osvětlení).
h Stisknutím tlačítka [MENU] zobrazíte automatické nastavení
podle okolního osvětlení.
Automatické nastavení podle okolního osvětlení
i Tlačítky [$] nebo [#] nastavte požadovaný jas pro sledování
v noci.
Po nastavení jasu pro sledování v noci systém automaticky nastaví úroveň maximálního jasu a jasu pro sledování v noci (minimálního jasu).
(Doporučujeme nastavení hodnoty mezi -40 a -60.
Poznámka:
• Když je nastavena hodnota 0, bude se hodnota vztahovat
k maximální úrovni a jas se nebude měnit.
• V případě, že při zobrazené nabídce nebo nastavování
položek po dobu deseti sekund neprovedete žádnou operaci,
otevře se zpátky úvodní obrazovka.
Barevný LCD monitor
nebo
14
j Stiskněte tlačítko [MENU]. Otevře se obrazovka pro nastavení.
1) Vyberte položku „END“ (Konec) a stisknutím tlačítka [MENU]
otevřete úvodní obrazovku.
Barevný LCD monitor
b Stisknutím tlačítka [MENU] otevřete obrazovku pro nastavení,
která vypadá následovně.
Obrazovka pro nastavení
c Stisknutím tlačítka [$] označte položku „DIMMER SELECT“
(Výběr nastavení podle okolního osvětlení).
Poznámka:
Když vyberete položku „END“ (Konec) a stiskněte tlačítko
[MENU], otevře se úvodní obrazovka.
d Stisknutím tlačítka [MENU] vyberte položku „DIMMER SELECT“
(Výběr nastavení podle okolního osvětlení). Otevře se obrazovka
výběru nastavení podle okolního osvětlení.
Výběr nastavení podle okolního osvětlení
e Tlačítky [$] nebo [#] vyberte položku „MANUAL“ (Ručně).
Poznámka:
• Když je vybrána položka „MANUAL“ (Ručně):
• Tlačítky [BRIGHT] na dálkovém ovladači můžete nastavit jas
obrazovky.
f Stisknutím tlačítka [MENU] nas-
tavíte položku „MANUAL“ (Ručně).
Zařízení otevře úvodní obrazovku
nastavení.
15
Barevný LCD monitor
Pro ruční režim
Jas obrazovky můžete nastavit ručně.
g Tlačítkem [#] označte položku „BRIGHTNES“ (Jas).
h Stisknutím tlačítka [MENU] zobrazíte nastavení jasu.
Jas
i Tlačítky [$] nebo [#] nastavte jas podle svých požadavků.
Poznámka:
• V případě, že při zobrazené nabídce nebo nastavování
položek po dobu deseti sekund neprovedete žádnou operaci,
otevře se zpátky úvodní obrazovka.
j Stiskněte tlačítko [MENU]. Otevře se obrazovka pro nastavení.
1) Vyberte položku „END“ (Konec) a stisknutím tlačítka [MENU]
otevřete úvodní obrazovku.
Barevný LCD monitor
nebo
16
17
Výběr televizního systému (PAL/NTSC)
(Zařízení je implicitně nastaveno na systém NTSC.)
Nastavte monitor na požadovaný televizní systém.

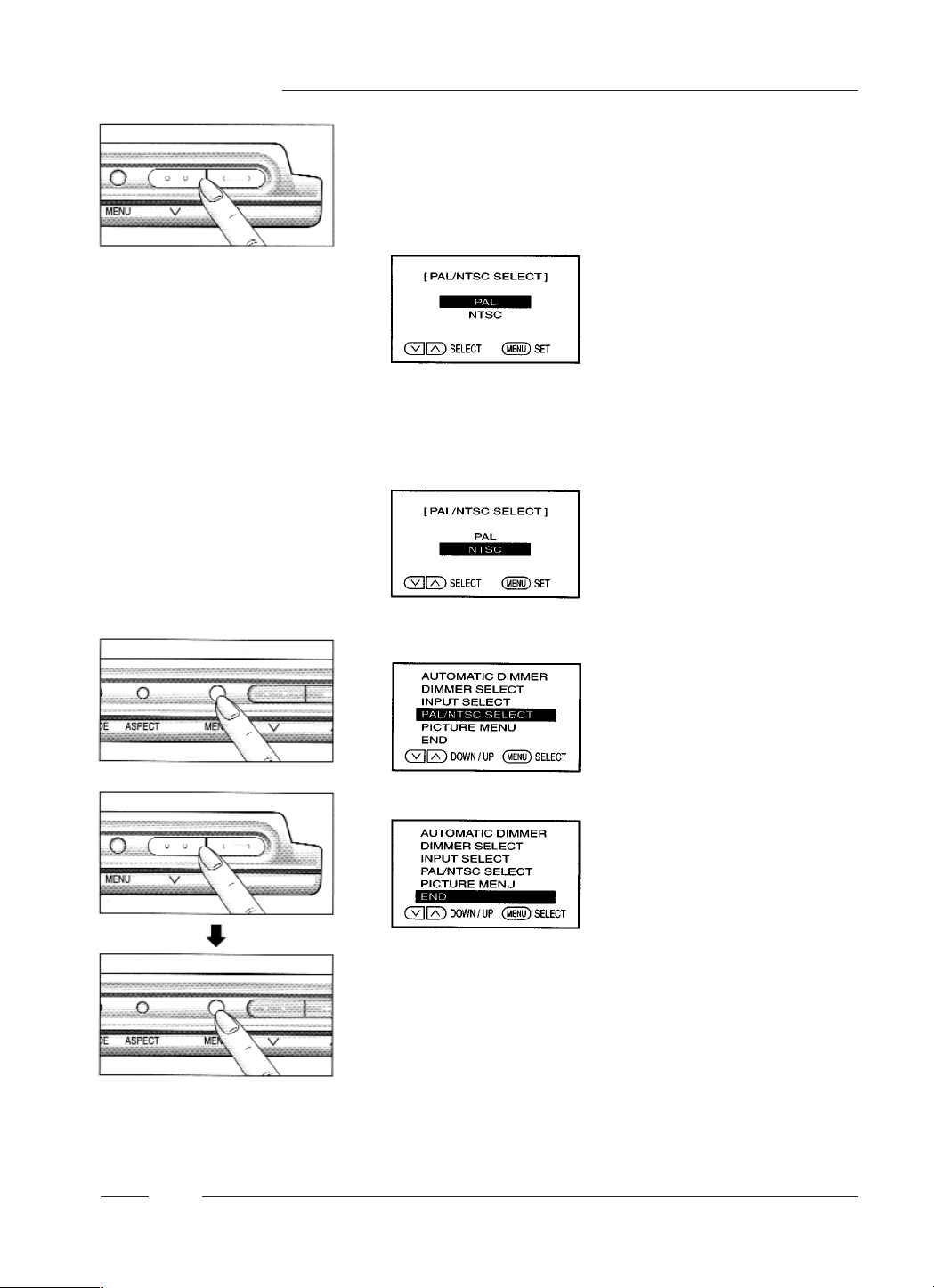

b Stisknutím tlačítka [MENU] otevřete obrazovku pro nastavení,
která vypadá následovně.
Obrazovka pro nastavení
c Stisknutím tlačítka [$] označte položku „PAL/NTSC SELECT“
(Výběr televizního systém PAL/NTSC).
Poznámka:
• Když vyberete položku „END“ (Konec) a stisknete tlačítko
[MENU] otevře se úvodní obrazovka.
d Stiskněte tlačítko [MENU].
Barevný LCD monitor
Barevný LCD monitor
e Podle zdrojového signálu vyberte televizní systém.
V případě, že je na vstupu televizní signál systému PAL, vyberte
položku „PAL“.
• Automaticky je rozpoznám systém PAL 50 Hz a Pal 60 Hz.
Kmitočet systému PAL se může lišit podle geografického
umístění a typu DVD, ale toto zařízení jej nastaví automaticky.
• V případě, že je na vstupu televizní signál systému NTSC,
vyberte položku „NTSC“.
Abyste mohli sledovat program zaznamenaný na videorekordéru, který používá formát NTSC, nastavte televizní systém
monitoru na „NTSC“.
f Stiskněte tlačítko [MENU]. Otevře se obrazovka pro nastavení.
g Vyberte položku „END“ (Konec) a stisknutím tlačítka [MENU]
otevřete úvodní obrazovku.
Poznámky:
• Toto nastavení pro veďte pro oba vstupy (AV1/AV2).
• V případě, že nastavíte nesprávný televizní systém:
• Může docházet k vertikálnímu pohybu obrazu nahoru/dolů
nebo mohou chybět některé barvy.
• V případě, že při zobrazené nabídce nebo nastavování televizního systému po dobu deseti sekund neprovedete žádnou
operaci, otevře se zpátky úvodní obrazovka.
18
19
Nastavení obrazu
Můžete nastavit čtyři vlastnosti obrazu. „BLACK LEVEL“ (Úroveň černé), „CONTRAST“ (Kontrast),
„COLOR“ (Barva) a „TINT“ (Odstín). V okamžiku, kdy je vybrán televizní systém PAL nemusí být k dispozici
všechny položky pro nastavení obrazu.
Příklad: Nastavení úrovně černé.
b Stisknutím tlačítka [MENU] otevřete obrazovku pro nastavení,
která vypadá následovně.
Obrazovka pro nastavení
c Stisknutím tlačítka [$] označte položku „PICTURE MENU“
(Nastavení obrazu).
Poznámka:
• Když vyberete položku „END“ (Konec) a stisknete tlačítko
[MENU] otevře se úvodní obrazovka.
d Stiskněte tlačítko [MENU]. Otevře se obrazovka s položkami pro
nastavení obrazu.
Obrazovka s položkami pro nastavení obrazu
e Tlačítky [$] nebo [#] vyberte položku „BLACK LEVEL“ (Úroveň černé).
f Stisknutím tlačítka [MENU] otevřete obrazovku pro nastavení
úrovně černé.
Barevný LCD monitor
g Tlačítky [$] nebo [#] nastavte požadovanou úroveň černé.
Poznámka:
• V případě, že při zobrazené nabídce nebo nastavování položek
po dobu deseti sekund neprovedete žádnou operaci, otevře
se zpátky úvodní obrazovka.
h Stiskněte tlačítko [MENU]. Otevře se obrazovka pro nastavení
úrovně černé.
i Vyberte položku „END“ (Konec) a stisknutím tlačítka [MENU]
otevřete úvodní obrazovku pro nastavení.
j Vyberte položku „END“ (Konec) a stisknutím tlačítka [MENU]
otevřete úvodní obrazovku.
Barevný LCD monitor
20
21
Barevný LCD monitor
„Black Level“ (Úroveň černé)
Nastavením úrovně černé upravíte zobrazení černých částí obrazu (noční
scény, černé vlasy, atd.). Úroveň černé nastavte v případě, že jsou obráceny barvy černá a bílá nebo se obrazovka jeví příliš bílá kvůli úhlu sledování.
Přednastavená hodnota je 0.
„Contrast“ (Kontrast)
Za normálních okolností mějte nastavenu střední hodnotu. Pro nastavení
vyššího kontrastu jej nastavte doprava. Přednastavená hodnota je 0.
„Color“ (Barva)
Nastavením můžete upravit barevnou hloubku. Přednastavená hodnota je 0.
Nastavení méně jasných barev (směr -).
Nastavení jasnějších barev (směr +).
„Tint“ (Odstín)
Nastavení požadované barvy pokožky. Přednastavená hodnota je 0.
Barva pokožky se zabarví do červeenonachového odstínu (směr -).
Barva pokožky se zabarví do zeleného odstínu (směr +).
Poznámka:
• Jestliže vyberte televizní systém PAL položka „Tint“ (Odstín) není k dispozici.
Pro návrat na úvodní obrazovku
Po ukončení nastavení obrazu stiskněte tlačítko [MENU] - otevře se obrazovka pro nastavení úrovně černé.
Vyberte znovu položku „END“ (Konec) a stisknutím tlačítka [MENU] otevřete úvodní obrazovku pro nastavení.
V případě, že je úroveň černé na
negativní straně [-].
V případě, že je úroveň černé na
pozitivní straně [+].
22
Připojení k externím zařízením
Řídící jednotka
Barevný LCD monitor
Terminály pro připojení mobilního videoreko-
rdéru, videokamery nebo jiného zařízení.
Terminál pro připojení navigačního systému
automobilu.
Terminál pro připojení monitoru.
Terminál pro připojení napájecího kabelu.
Terminály pro připojení mobilního
videorekordéru, videokamery, zadní
kamery nebo jiného zařízení.
Terminály pro připojení druhého
monitoru nebo autorádia.
23
Příklad připojení 1
Videopřehrávač (AV vstup 1) a autorádio (výstupní terminály Audio)
Příklad připojení 2
Videokamera/videopřehrávač (AV vstup 2) a druhý monitor (výstupní AV terminály)
Poznámky:
• Další podrobnosti o připojení naleznete na straně 31.
• Vzhledem k tomu, že se konektory jednotlivých externích zařízení mohou lišit, přečtěte si také uživatelské příručky k těmto přístrojům.
• Pro připojení videokamery/videopřehrávače:
V okamžiku, kdy uslyšíte houkání, proveďte jeden z níže uvedených kroků.
• Snižte hlasitost zařízení
• Použijte sluchátka (pokud videokamera umožňuje jejich připojení)
• Dejte zařízení a videokameru dál od sebe
Barevný LCD monitor
Řídící jednotka
Řídící jednotka
AV vstup 1
AV vstup 2
Audio výstup (Video
terminál není připojen)
Audio výstup
autoradio
druhý monitor
24
Průvodce instalací
Varování
Informace o instalaci jsou určeny pouze zkušeným pracovníkům. Nejsou zde uvedena varování a upozornění na možné nebezpečí, která se mohou vyskytnout při instalaci produktu.
V případě, že se pokusí instalovat tento produkt v automobilu nekvalifikovaná osoba, může dojít
k poškození elektrického systému a zranění osob nebo smrti.
qq
Přehled
Instalace tohoto produktu by měl provedena
zkušeným pracovníkem. Nicméně, pokud byste
se rozhodli nainstalovat tento produkt sami,
prvním krokem bude, kde jej umístit. Pokyny
uvedené na těchto stranách Vás provedou zbývajícími kroky: Přečtěte si pozorně varování
uvedené na úvodu této strany.
• Označte si elektrické kabely vozidla.
• Připojte elektrické kabely vozidla ke kabelům
napájecího konektoru.
• Zkontrolujte funkci zařízení.
V případě, že se vyskytnou problémy, kontaktujte nejbližší servisní středisko.
Upozornění: Toto zařízení je určeno pro
použití v automobilech se stejnosměrným
napájením 12 V a uzemněným negativním
pólem. Nepokoušejte se instalovat toto
zařízení do jiných systémů. V jiném případě
může dojít k vážnému poškození zařízení.
Před zahájením instalace zkontrolujte položky
uvedené vpravo, které jsou dodány se zařízením.
• Záruční list... Ihned jej vyplňte.
• Seznam servisních opraven Panasonic...
Uschovejte si jej pro pozdější použití.
• Instalační položky...Nutné pro instalaci
monitoru.
Barevný LCD monitor
qq
Instalační položky
Č. Položka Nákres Množství
1 Monitor 1
2 Řídící jednotka 1
3 Propojovací kabel
(délka: 5 m) 1
4 Napájecí kabel
s konektorem Clip 1
5 Kovový stojánek 1
6 Výškový spojovací díl 1
7 Šroub pro připevnění
stojánku
(∅4mm x 12 mm) 5
8 Spony 3
9 Dálkový ovladač
(s lithiovou baterií) 1
25
Barevný LCD monitor
qq
Před instalací
Kovový stojánek nelze instalovat ve všech typech
vozů. Před instalací se zeptejte u prodejce svého
automobilu, zda jej můžete ve svém voze instalovat.
Po sestavení stojánku jej připevněte šrouby k interiéru vozidla.
VAROVÁNÍ
• Monitor neinstalujte na místech, kde by překážel
při řízení, ve výhledu nebo na místech, které
jsou omezena zákonem.
V případě, že byste nainstalovali monitor na
místě, na kterém by omezoval výhled nebo
funkci vzduchových vaků případně dalších
bezpečnostních zařízení, může dojít k nehodě.
• Pro instalaci nikdy nepoužívejte šrouby nebo
matice nainstalovaných bezpečnostních zařízení
automobilu.
V jiném případě může dojít k nehodě.
• Připojte správně kabely.
V případě nesprávného připojení elektrických
kabelů může dojít k požáru nebo dopravní
nehodě. Zejména dbejte na to aby napájecí
kabel nebyl zamotán nebo aby nevedl v blízkosti
kolejniček sedadel.
• Zařízení instalujte výhradně ve vozidlech s autobaterií 12 V uzemněným negativním pólem. Toto
zařízení nemůžete instalovat v nákladních
vozech, které používají 24 V autobaterii. V jiném
případě může dojít k požáru nebo nehodě.
UPOZORNĚNÍ
• Používejte specifikovanou pojistku.
Vždy používejte pouze specifikovanou pojistku.
V jiném případě se vystavujete nebezpečí
požáru nebo nehody.
• Zamezte poškození kabelů přiskřípnutím nebo
taháním za ně.
Za kabely netahejte. V případě, že nezacházíte s
kabely podle uvedených pokynů, může dojít ke
zkratu a následnému způsobení požáru nebo
nehody.
qq

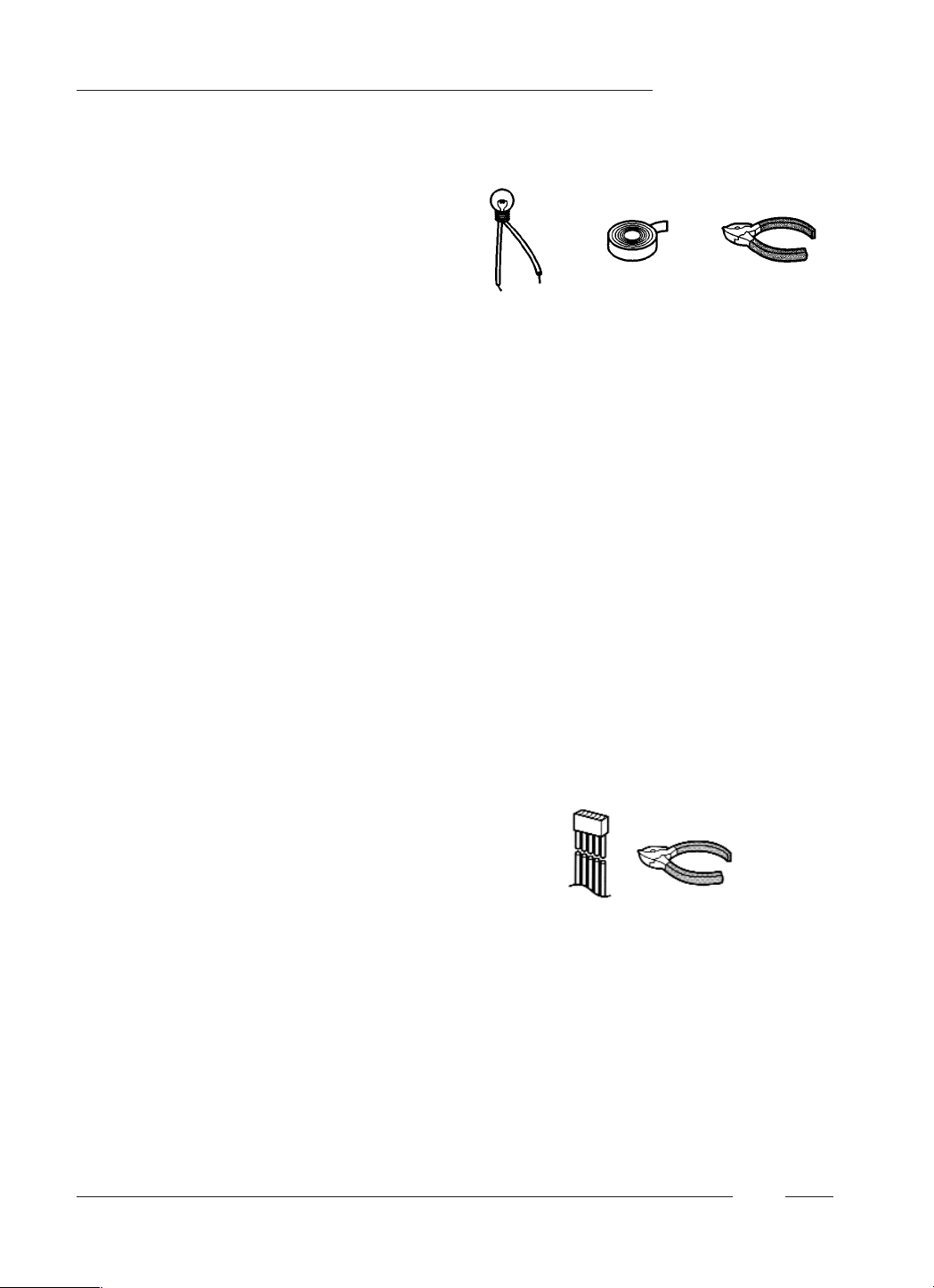

Požadované nástroje
Budete potřebovat následující nástroje:
qq
Identifikujte veškeré kabely
Prvním krokem úspěšné instalace je identifikace
všech kabelů, které budete potřebovat pro připojení LCD monitoru.
Po identifikaci Vám doporučujeme, abyste si kabely označili (například páskou a nesmývatelným popisovačem). Tímto způsobem zamezíte možnost
omylu při pozdějším připojování.
Poznámka: Dokud nemáte uskutečněna veškerá
připojení nepřipojujte napájení k řídící jednotce
zařízení. V případě, že nemáte plastová zakončení
volných kabelů, do okamžiku než je budete
používat izolujte je elektrikářskou izolační páskou.
Kabely si označte v následujícím pořadí.
Napájecí kabel
V případě, že je Vaše vozidlo vybaveno autorádiem
nebo je připraveno pro jeho instalaci:
Odstřihněte konektor (nechejte co nejdelší jednotlivé vodiče), abyste mohli pracovat s jednotlivými vodiči.
Otočte klíčkem zapalování do polohy zapnuto
a uzemněte jeden kabel testovací žárovky. Druhým
koncem kabelu testovací žárovky se dotýkejte
každého z odstřihnutých vodičů konektoru rádia až
se žárovka rozsvítí.
Nyní zapněte a vypněte zapalování. V případě, že
žárovka zhasíná a rozsvítí se, jedná se o napájecí
vodič.
V případě, že vozidlo není připraveno pro instalaci
autorádia:
Otevřete pojistkový blok a vyhledejte část pro zapnutý stav (ACC) nebo zapalování (IGN).
12 V
testovací
žárovku
Elektrikářskou
izolační pásku
Štípací kleště
26
qq
Připojte veškeré vodiče
Nyní, když máte rozlišeny všechny potřebné vodiče vozidla, je můžete začít připojovat k vodičům řídící jednotky LCD monitoru. Na připojovacím schématu (na straně 31) je uvedeno správné připojení a barevné
označení vodičů.
Doporučujeme Vám, abyste před instalací protestovali zařízení.
Řídící jednotku můžete umístit na zemi a provést dočasné připojení. Veškeré odizolované vodiče ochraňte
elektrikářskou páskou.
Důležité: Červeně označený napájecí kabel připojte jako poslední po připojení a izolování všech ostatních připojení.
Uzemnění
Černě označený zemnící vodič napájecího konektoru připojte ke kovové kostře vozidla.
Napájení
Červeně označený napájecí vodič připojte ke správnému vodiči autorádia nebo portu v pojistkové
skříňce.
V případě, že LCD monitor funguje s tímto připojením správně, odpojte vodiče a proveďte konečnou
instalaci.
qq
Konečná instalace
Připojení vodičů
Připojte všechny vodiče a zkontrolujte, zda jsou izolovány a zabezpečeny. Všechny volné vodiče svažte
dohromady páskou, aby se nemohly volně pohybovat.
Gratulujeme! Po konečné kontrole můžete začít používat svůj nový LCD monitor.
qq
Konečná kontrola
1. Zkontrolujte, zda jsou všechny vodiče správně připojeny a izolovány.
2. Zapněte zapalování a zkontrolujte správnou funkci zařízení.
V případě, že se vyskytnou komplikace, kontaktujte nejbližší servisní středisko.
Barevný LCD monitor
27
qq
Postup instalace kovového stojánku
Důležité:
Jednotku LCD monitoru nainstalujte na místě, kde nebude překážet ve výhledu při řízení vozidla nebo při
činnosti bezpečnostních zařízení jako jsou vzduchové vaky.
Jestliže je teplota nižší než -20°C
Před připevněním kovového stojánku vyhřejte interiér vozu (při pokojové teplotě je přilnavost samolepící
fólie vyšší).
V případě, že je vysoká vlhkost (během deštivého období nebo za podobných podmínek)
Před instalací osušte místo pro připevnění stojánku (v případě, že je povrch vlhký, mohlo by za jízdy dojít
k odlepení stojánku a pádu LCD monitoru).

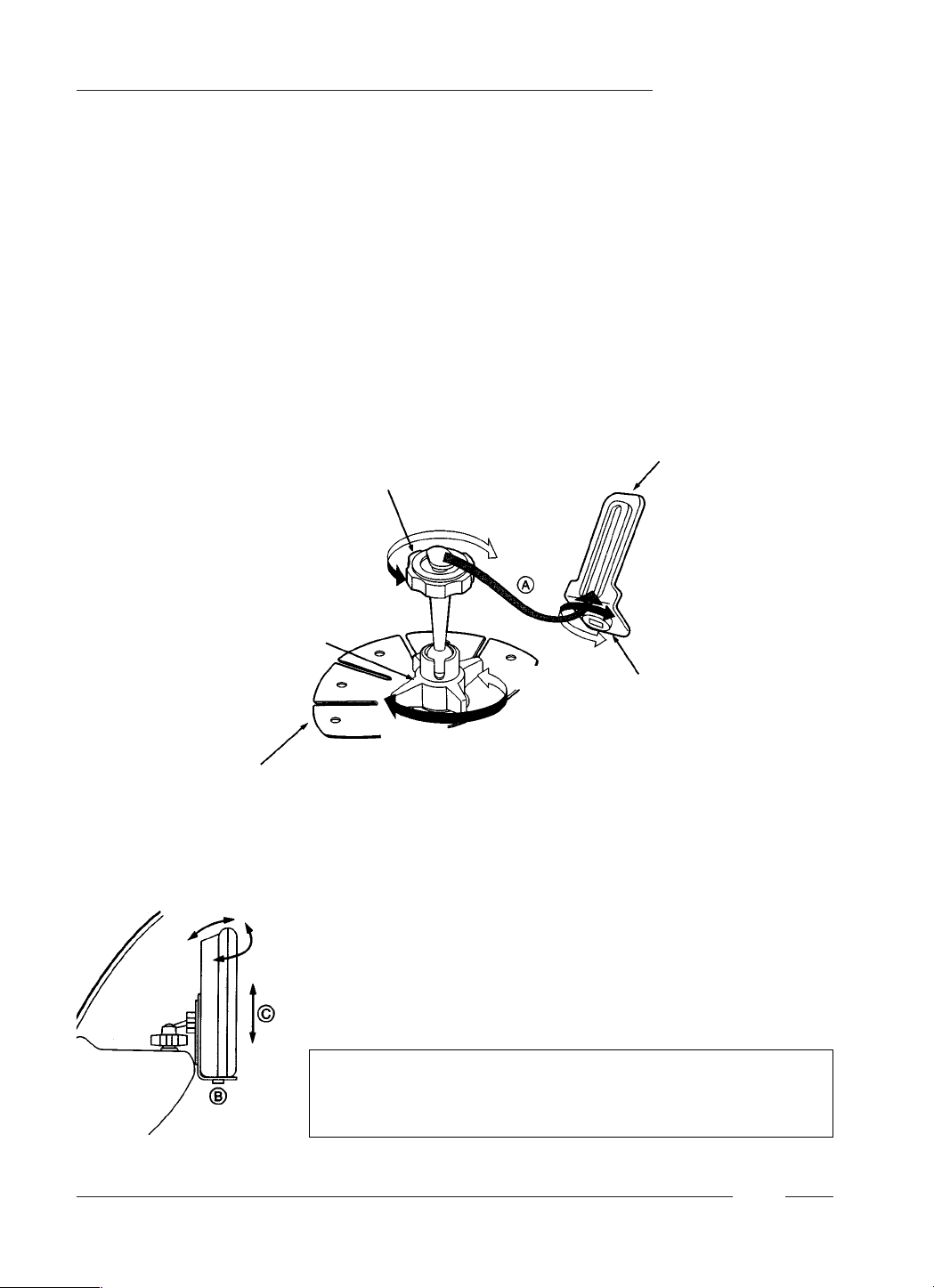

1. Instalace
b Sestavte stojánek a výškový spojovací díl. (èèA)
c Jednotku monitoru dočasně připevněte k výškovému spojovacímu dílu (èèB) a vyberte místo pro insta-
laci. èèC) V tomto okamžiku ještě nesnímejte ochranný papír z oboustranné samolepící fólie.
Důležité
Vytvarujte kovovou podstavu stojánku podle místa, na kterém bude LCD
monitor instalován.
Upozornění
Vyberte místo, kde bude dobře na monitor vidět, ale současně nebude
překáže ve výhledu při řízení a při činnosti vzduchových vaků.
Někteří zákazníci upřednostňují instalaci na palubní desce automobilu. Berte prosím na vědomí, že v některých zemích je toto
zakázáno.
Barevný LCD monitor
Dotahovací matice výškového
spojovacího dílu
Uvolnit
Výškový
spojovací díl
Uvolnit
Uvolnit
Přitáhnout
Šroub pro připevnění
monitoru
Přitáhnout
Přitáhnout
Kovová podstava
Dotahovací matice
stojánku
28
d Odmontujte LCD monitor z výškového spojovacího dílu. Odloupněte papír ze samolepící fólie kovového
stojánku a přilepte jej na požadované místo. Po přilepení jej zabezpečte dodanými šrouby. Před
přilepením očistěte plochu od nečistot a po přilepení pevně dotlačte.
Po připevnění kovového stojánku
Po dobu 24 hodin nenamáhejte mechanicky kovový stojánek LCD monitoru ani nepřipevňujte monitor.
V jiném případě může dojít k odlepení fólie a odpadnutí stojánku.
e Po 24 hodinách připevněte LCD monitor pomocí výškového spojovacího dílu ke kovovému stojánku.
Sejmutí kovového stojánku
• Vyšroubujte šrouby a pomalu odlepte kovový stojánek. Začněte od rohů přilepeného povrchu. V případě, že je nízká teplota, nejprve vyhřejte interiér, případně ohřejte stojánek pomocí vysoušeče vlasů.
• Jestliže samolepící fólie ulpí na povrchu, odstraňte ji prstem nebo vhodným nástrojem.
Barevný LCD monitor
Odloupněte ochranný papír
ze spodní části.
Zajistěte pomocí dodaných
šroubů (na pěti místech).
29
Barevný LCD monitor
Elektrické připojení
Upozornění
• Abyste předešli poškození zařízení, striktně dodržujte schéma uvedené níže.
• Před připojením odstraňte přibližně 5 MM IZOLACE VODIČE.
• Napájecí konektor nepřipojujte do okamžiku, než máte připravena veškerá propojení.
• Všechny odizolované vodiče zabezpečte proti možnému zkratu s kostrou vozidla. Všechny volné vodiče svažte dohromady páskou, aby se nemohly volně pohybovat.
Schéma zapojení
Základní konfigurace systému
qq
Připojení napájení
Poznámka:
• Tento systém LCD monitoru je určen pro automobily se stejnosměrným napájením 12 V.
• Zkontrolujte správné připojení konektoru.
• Vodič zajistěte sponou a elektrikářskou páskou. Vyhněte se místům s vysokou teplotou.
• Když je připojena videohra, může být obraz nestabilní.
• Při vytahování zásuvky DIN stiskněte pojistku.
LCD monitor
(LCD monitor instalujte minimálně 1 m
od řídící jednotky.)
Řídící jednotka
CY-VM1500
(pohled zezadu)
Terminál pro připojení
propojovacího kabelu
V případě rušení
rozhlasovým
vysíláním v rozsahu
dlouhých vln,
připojte zde kostru
vozidla.
d Propojovací
kabel (délka: 5 m)
Audio Video
Propojovací kabel
RCA (cinch)
žlutý
žlutý
Bílý (L) Červený (P)
Bílý (L) Červený (P)
KONEKTOR
AUX-IN
Konektor CD měniče
Napájecí
konektor
Napájecí
konektor
PŘIPOJENÍ
AUTOBATERIE
(Připojte k autobaterii)
Nevyužitý
UZEMNĚNÍ
(připojte k čisté kovové
části vozidla)
PŘIPOJENÍ
K RUČNÍ BRZDĚ
VODIČ DÁLKOVÉHO
OVLÁDÁNÍ
RECEIVERU
NAPÁJENÍ
(připojte k acc napájení
vozidla)
Jestliže máte v soustavě CD
receiver nebo autorádio Panasonic se vstupem AUX-IN,
můžete jej připojit místo k acc
napájení vozidla k tmavomodrému vodiči tohoto zařízení.
Pojistka (5 A)
Zelený se žlutým pruhem
Tmavomodrý
vodič
CQ-DF88EUC
CQ-DFX888LEN
CQ-DFX777EW
Bílý (L) Červený (P)
(AUX-IN)
Kabel RCA (cinch)
(prodávaný odděleně)
e
Napájecí konektor
Bílý
Výstupní
vodič
Ke kameře pro sledování
zadní části
Podrobnosti Vám sdělí
v servisním středisku.
Připojte na soustavy, kde je po
vytažení klíčku ze zapalování
odpojeno napájení. Nepřipojujte
do místa s tr valým napájením.
Vodič veďte takovým způsobem,
aby nedošlo k jeho přiskřípnutí
nebo jinému namáhání.
Vodič k ruční brzdě (èstrana 34)
Napájení ACC
Vstupní vodič (stejnosměrné napětí 12 V)
Vstupní
vodič
Zelený
Šedý
Červený
Pojistka (3 A)
Černý
Černý
Černý
Červený
Černý
CX-DV1500
(pohled zezadu)
Uzemňovací vodič
Připojte ke kostře vozidla
Anténa
Žlutý
Modrý se žlutým pruhem
éé
číslo část počet
d Propojovací kabel 1
e Napájecí konektor 1
Příslušenství
30
Barevný LCD monitor
Pokročilá konfigurace systému
Ovládací zařízení
CY-AC300
Centrální reproduktor
EAB-CF2
Hlavní jednotka
CY-AC300 (pohled zezadu)
Propojovací kabel mezi ovládacím
zařízením a hlavní jednotkou
(pohled zepředu)
NAPÁJECÍ NAPĚTÍ
ŘÍDÍCÍ JEDNOTKA
napájecí kabel
SUBW
OOFER
ZADNÍ
(ACC)
Černý
Červený
Odpor
220 ohm)
UZEMNĚNÍ
(připojte ke kovové části vozu)
NAPÁJENÍ
(připojte k acc napájení vozu)
PŘIPOJENÍ AUTOBATERIE
(připojte k autobaterii)
Řídící vodič
externího
zesilovače
K externímu
zesilovači)
Připojte výhradně k acc
napájení vozu.
Připojte ke konstantnímu
připojení napájecího napětí.
(BATERIE 5 A)
Žlutý
Pojistka 5 A)
Černý se zeleným
pruhem
Modrý s bílým pruhem
(Připojte k AMP-CONT)
Levý
reproduktor
(Zadní)
Pravý
reproduktor
(Zadní)
(Centrální
reproduktor)
(AMP-KONT max 0,1 A)
Napájecí kabel
zesilovače
(Modrý s bílým
pruhem)
PŘEDNÍ
ANALOGOVÝ VSTUP
DIGITÁLNÍ VSTUP
RCA kabel (cinch)
(prodávaný samostatně)
(V případě, že je použit
obousměrný kabel)
CY-M7052
(pohled
shora)
CY-M9054
(pohled
shora)
RCA kabely (cinch)
(prodávané samostatně)
Bílý
Červený
Subwoofer
Levý
reproduktor
(Přední)
Pravý
reproduktor
(Přední)
éé
éé
31
Barevný LCD monitor
Optický kabel
(CA-LRD60: Prodávaný samostatně)
CX-DV1500
(pohled zezadu)
AUDIO VIDEO
žlutý
Napájecí konektor
Pojistka (5 A)
Žlutý
PŘIPOJENÍ
AUTOBATERIE
(Připojte k autobaterii)
Nevyužitý
Zelený se žlutým pruhem
Modrý se žlutým pruhem
Černý
Černý
Červený
Odpor
(1 kohm)
UZEMNĚNÍ
(připojte k čisté
kovové části vozidla)
PŘIPOJENÍ
K RUČNÍ BRZDĚ
VODIČ DÁLKOVÉHO
OVLÁDÁNÍ
RECEIVERU
NAPÁJENÍ
(připojte k acc
napájení vozidla)
Napájecí konektor
žlutý
Bílý
Bílý Červený
KONEKTOR
AUX-IN
VÝSTUPNÍ
KONEKTOR
PŘEDZESILOVAČE
(pohled zezadu)
Anténa
CQ-DF88EUC
CQ-DFX888LEN
CQ-DFX777EW
Červený
Červený
Červený
Bílý
Bílý
Bílý
Výstupní vodič
Vstupní vodič
Ke kameře pro
sledování zadní
části
Podrobnosti Vám
sdělí v servisním
středisku.
Vodič k ruční brzdě
(
è strana 34)
Připojte na soustavy, kde je po
vytažení klíčku ze zapalování
odpojeno napájení. Nepřipojujte
do místa s tr valým napájením.
Vodič veďte takovým způsobem,
aby nedošlo k jeho přiskřípnutí
nebo jinému namáhání.
Napájení ACC
Vstupní vodič (stejnosměrné napětí 12 V)
Zelený
Šedý
Červený
Pojistka (3 A)
Černý
Černý
Černý(Zadní)
(AUX-IN)
Připojte ke kostře vozidla
Uzemňovací
vodič
Červený
Propojovací kabel RCA (cinch)
LCD monitor
Řídící jednotka
CY-VM1500
(pohled zezadu)
V případě
rušení rozhlasovým
vysíláním
v rozsahu
dlouhých vln,
připojte zde
kostru vozidla.
Terminál pro připojení
propojovacího kabelu
(LCD monitor instalujte
minimálně 1 m od
řídící jednotky.)
d Propojovací
kabel
(délka: 5 m)
e Napájecí konektor
Kabel RCA (cinch)
(prodávaný samostatně)
Kabel RCA (cinch)
(prodávaný samostatně)
Poznámky k manipulaci s optickým
kabelem.
Neohýbejte kabel v ostr ých úhlech.
Zamezte přiskřípnutí kabelu dveřmi,
nepokládejte na ně těžké objekty, atd.
Jestliže máte v soustavě externí
zesilovač CY-A300, můžete jej
připojit místo k acc napájení
vozidla k napájecímu vodiči
(AMP-CONT) tohoto zařízení.
éé
éé
32
qq

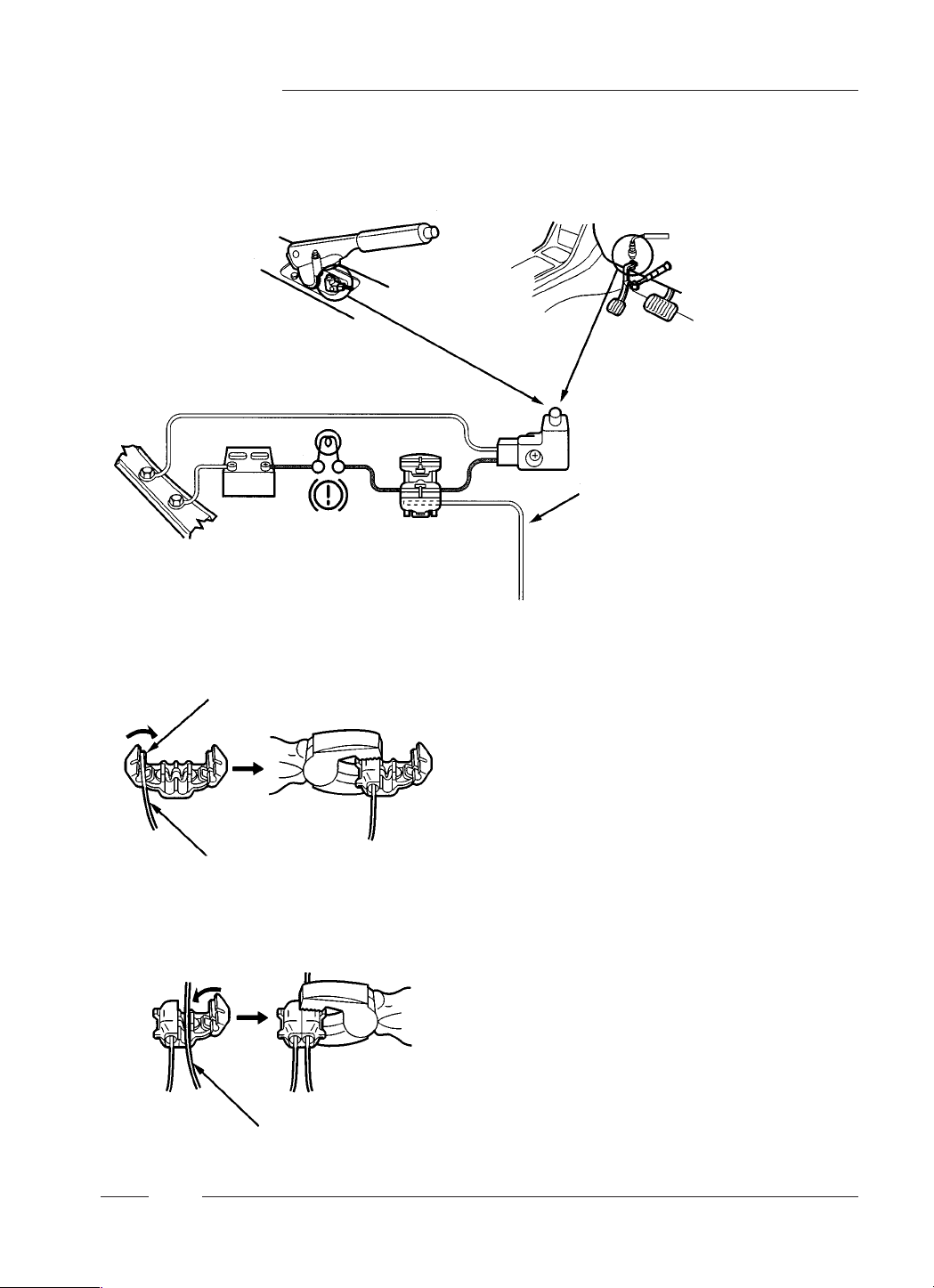

Připojení kabelu ruční brzdy
b Připevněte průběžný konektor na konec propojovacího kabelu ruční brzdy.
c Průběžný konektor je připojen k napájecí straně mikrospínače ruční brzdy.
Barevný LCD monitor
Ruční brzda
Kostra
vozidla
Autobaterie
Kontrolka
brzdy
Průběžný
konektor
Mikrospínač brzdy
Propojovací kabel ruční brzdy (šedý)
Když je ruční brzda zatažena je zařízení
uzemněno ke kostře vozidla.
Brzdový pedál
Umístění mikrospínače
brzdy se liší podle
typu vozidla.
Od řídící jednotky
Vložte na toto místo
Propojovací kabel ruční brzdy (šedý)
Vodič ze strany napájení
33
qq
Připojení mobilního videopřehrávače nebo videokamery
Barevný LCD monitor
Konektory připojte podle jejich barevného označení
AV kabel (prodávaný samostatně)
Žlutý
Bílý
Červený
Řídící jednotka
AV VSTUP 1
AV VÝSTUP
Videokamera nebo instalovaný videopřehrávač
Druhý televizor připojený
k výstupnímu terminálu AV
AV VSTUP 2
Žlutý
Žlutý
34
Odstraňování jednoduchých závad
qq
Údržba
Tento výrobek je navržen a vyroben tak, aby vyžadoval minimální údržbu. Pro čištění vnějšího povrchu
použijte měkkou látku. Nikdy nepoužívejte benzín, ředidlo nebo jiná rozpouštědla.
qq
V případě, že něco nefunguje
Zkontrolujte tabulku (na straně 37), kde nalezne možné problémy a jejich řešení. V některých případech stačí pouze jednoduchá kontrola nebo minimální nastavení.
qq
Oprava výrobku
V případě, že pomocí tabulky ze strany 37 se Vám nepodaří odstranit problém, doporučujeme Vám,
abyste dopravili produkt do autorizované opravny Panasonic. Výrobek by měl být opravován pouze
kvalifikovaným pracovníkem.
qq
Výměna pojistky
Používejte pouze stejné pojistky (3 A). V případě, že byste použili náhradní pojistku, která je určena
pro vyšší proudové zatížení nebo připojili zařízení přímo bez pojistky, může dojít k požáru nebo
poškození zařízení. V případě, že se Vám nepodaří vyměnit pojistku, kontaktujte autorizovanou
opravnu Panasonic.
Barevný LCD monitor
35
qq
Tipy k odstranění jednoduchých závad
Barevný LCD monitor
PROBLÉM PRAVDĚPODOBNÁ PŘÍČINA STRANA
Jedná se o charakteristickou vlastnost LCD
monitoru.
(LCD monitory jsou vyráběny s maximální
pečlivostí a obsahují minimálně 99,99% efektivních obrazových bodů. Upozorňujeme Vás,
že 0,01% obrazových bodů může být permanentně rozsvíceno nebo zhasnuto.)
• Je připojen vodič k ruční brzdě (šedá
barva)?
• Je zatažena ruční brzda?
[Tlačítko MODE]
Je správně vybrán vstupní signál?
• Není vybitá baterie?
• Nesvítí na dálkový ovladač sluneční
paprsky?
• Používáte dálkový ovladač pro ovládání
tohoto systému?
[Nastavení hlasitosti reproduktorů]
Je nastavena nejnižší hlasitost?
[Jas, Úroveň černé a Kontrast]
Jsou správně nastaveny tyto položky?
[Barva a Odstín]
Jsou správně nastaveny tyto položky?
[Nastavení televizního systému PAL/NTSC]
Je vybrán správný televizní systém?
Na monitoru jsou červené, modré
a zelené body.
Je slyšet zvuk, ale na výstupu není
obraz.
Bez zvuku a obrazu.
Dálkový ovladač nefunguje
Z reproduktorů není slyšet žádný
zvuk.
Obrazovka je černá.
Jsou zaměněny černé a bílé části
obrazovky.
Obrazovka je příliš světlá.
Barvy jsou vybledlé,
Jsou bez odstínu.
Dochází k vertikálnímu pohybu
obrazu nahoru/dolů nebo chybí
některé barvy.
-
31 až 34
10
9
11
14 až 21
20,21
18,19
36
Údržba
qq
Abyste předešli poškození vnějšího povrchu přístroje
Vyhněte se potřísnění povrchu zařízení pesticidy, benzínem, ředidlem nebo jinou prchavou látkou.
Povrch skříně je z velké části plastový.
Pro setření nečistot nepoužívejte benzín, ředidlo
nebo podobné látky. V jiném případě může dojít
k setření barevné úpravy povrchu zařízení.
Jestliže pro čištění používáte napuštěné látky,
dodržujte pokynu v návodu k použití této čistící látky.
Nenechávejte delší dobu zařízení v kontaktu s pryží
nebo vinylovými produkty.
Pro čištění nepoužívejte abrazivní materiály, protože
by mohlo dojít k poškození povrchu.
qq
Nečistotu setřete jemně navlhčenou měkkou látkou
Jestliže dojde ke znečistění zařízení, otřete jej měkkou látkou jemně navlhčenou v neutrálním
saponátovém roztoku. Potom pečlivě otřete tento ošetřený povrch suchou látkou.
(Vzhledem k možnosti proniknutí vlhkosti do přístroje neaplikujte přímo čistící látku na povrch přístroje.)
UPOZORNĚNÍ:
V případě, že se dostane dovnitř monitoru voda nebo vlhkost, může dojít k jeho poškození.
Barevný LCD monitor
Kuchyňský saponátový prostředek rozpuštěný ve vodě
b Dobře vyždímejte Zlehka otřete c Ošetřený povrch otřete
suchou měkkou látkou.
37
Technické údaje
Požadavky na systém
Napájecí napětí: Stejnosměrné napětí 12 V (11 - 16 V), testovací napětí 14,4 V,
uzemnění záporného pólu
Spotřeba: Menší než 2,0 A
Rozsah pracovních teplot: 0°C až +40°C
Rozsah teplot pro uskladnění: -20°C až +80°C
LCD monitor
LCD monitor: 7“
Rozměr monitoru: šířka 156 mm, výška 87 mm, diagonálně 178 mm (7“)
Počet obrazových bodů: 336 960 obrazových bodů (234 vertikálně x 480 horizontálně x 3)
Způsob zobrazení: Transparent color filter format
Způsob ovládání: TFT aktivní displej
Zdroj světla: Interní osvětlení (barevné katodové fluorescentní osvětlení)
Zvukový výstup: 0,5 W
Reproduktor: Kruhový reproduktor 4 cm (jeden)
Rozměry (Š x V x H): 181 x 131 x 34 mm
Hmotnost: 570 g
Řídící jednotka
Terminály: Napájení, uzemnění, ruční brzda, kamera IN-OUT (10 pinový konektor)
Terminál pro připojení monitoru (20 pinů)
AV input 1 a AV input 2
Video 1 Vp-p (75 §§§ohm/konektor RCA - cinch)
Audio 0,5 Vrms (RCA - cinch)
AV output
Video 1 Vp-p (75 §§§ohm/konektor RCA - cinch)
Audio 0,5 Vrms (RCA - cinch)
Rozměry (Š x V x H): 196 x 38 x 72 mm
Hmotnost: 470 g
• Výše uvedené technické údaje odpovídají standardům EIA.
Poznámka:
Vyhrazujeme si právo na změnu vzhledu a technických údajů bez předchozího upozornění.
Barevný LCD monitor
© Vyrobilo Z STUDIO, 2001
Loading...
