QUICK GUIDE GUIDE RAPIDE GUÍA RÁPIDA KURZANLEITUNG GUIDA RAPIDA

Operating Instructions

Air Conditioner

Indoor Unit Outdoor Unit

CS-XE15LKE-3 CU-E15LKE-3 CS-E15LKE-3 CU-E15LKE-3

QUICK GUIDE GUIDE RAPIDE GUÍA RÁPIDA KURZANLEITUNG GUIDA RAPIDA

ENGLISH 2 ~ 7

Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

FRANÇAIS 8 ~ 13

Avant d’utiliser l’appareil, lisez ce mode d’emploi dans son intégralité et conservez-le pour toute référence ultérieure.

ESPAÑOL 14 ~ 19

Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta.

DEUTSCH 20 ~ 25

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

ITALIANO 26 ~ 31

Prima di utilizzare l’unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.

WARNING

CAUTION

WARNING

Thank you for purchasing

TABLE OF CONTENTS

NOTE

OPERATION CONDITION

Panasonic Air Conditioner

TABLE OF CONTENTS

SAFETY PRECAUTIONS

REMOTE CONTROL

INDOOR UNIT

TROUBLESHOOTING

INFORMATION

QUICK GUIDE

BACK COVER

NOTE

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. It is subjected to change without notice for future improvement.

OPERATION CONDITION

Use this air conditioner under the following temperature range

Temperature (°C)

COOLING

HEATING

Max. 32 23

Min. 16 11

Max. 30 -

Min. 16 -

Temperature (°C)

COOLING

HEATING

Max. 43 26

Min. 5 4

Max. 24 18

Min. -15 -16

NOTICE:

• This model is not suitable for 24 hours non-stopping operation in heating mode below -15°C. When the outdoor temperature is below -15°C and you use this model out of above conditions, the outdoor unit might be frozen up and stop operation for protection control at -18°C.

* DBT: Dry bulb temperature * WBT: Wet bulb temperature

2~3

4~5

32~35

Indoor

*DBT *WBT

Outdoor

*DBT *WBT

SAFETY PRECAUTIONS

To prevent personal injury, injury to others, or property damage, please comply the following. Incorrect operation due to failure to follow instructions may cause harm or damage, the seriousness of which is classiﬁ ed as below:

WARNING

CAUTION

The instructions to be followed are classiﬁ ed by the following symbols:

INDOOR UNIT AND OUTDOOR UNIT

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

Please consult authorized dealer or specialist to repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re accident.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

REMOTE CONTROL

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

This sign warns of death or serious injury.

This sign warns of injury or damage to property.

This symbol denotes an action that is PROHIBITED.

These symbols denote an actions that is COMPULSORY.

WARNING

CAUTION

WARNING

Air inlet

Air Outlet

Air inlet

WARNING

POWER SUPPLY

Do not use modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheat and ﬁ re.

Do not share the same power outlet with other equipment to prevent overheat and ﬁ re.

Do not operate with wet hands to prevent electric shock.

If the supply cord is damage, it must be replaced by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

Strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

This equipment must be earthed to prevent electrical shock or ﬁ re.

In case of emergency or abnormal conditions (burnt smell, etc), turn off the power supply, and please consult authorized dealer.

Prevent electric shock by switch off the power supply when:

- Before cleaning or servicing.

- Extended non-use.

- Abnormally strong lightning activity.

CAUTION

INDOOR UNIT AND OUTDOOR UNIT

Do not wash the indoor unit with water, benzene, thinner or scouring powder.

Do not use for other purpose such as preservation of food.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid propagate ﬁ re.

Do not expose directly to cold air for a long period.

Do not sit or step on the unit, you may fall down accidentally.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas. Ensure drainage pipe is connected properly.

Otherwise, leakage may occur. Aerate the room regularly. After long period of use, make sure the

installation rack is not deteriorate to prevent the unit falls down.

REMOTE CONTROL

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

ENGLISH

Remove the batteries if the unit is not going to be used for a long period of time.

New batteries of the same type must be inserted following the polarity stated to prevent malfunction of the remote control.

Indoor

Remote

Unit

Air inlet

Control

Power

Air Outlet

Outdoor

Unit

Air inlet

Supply

Air inlet

Air Outlet

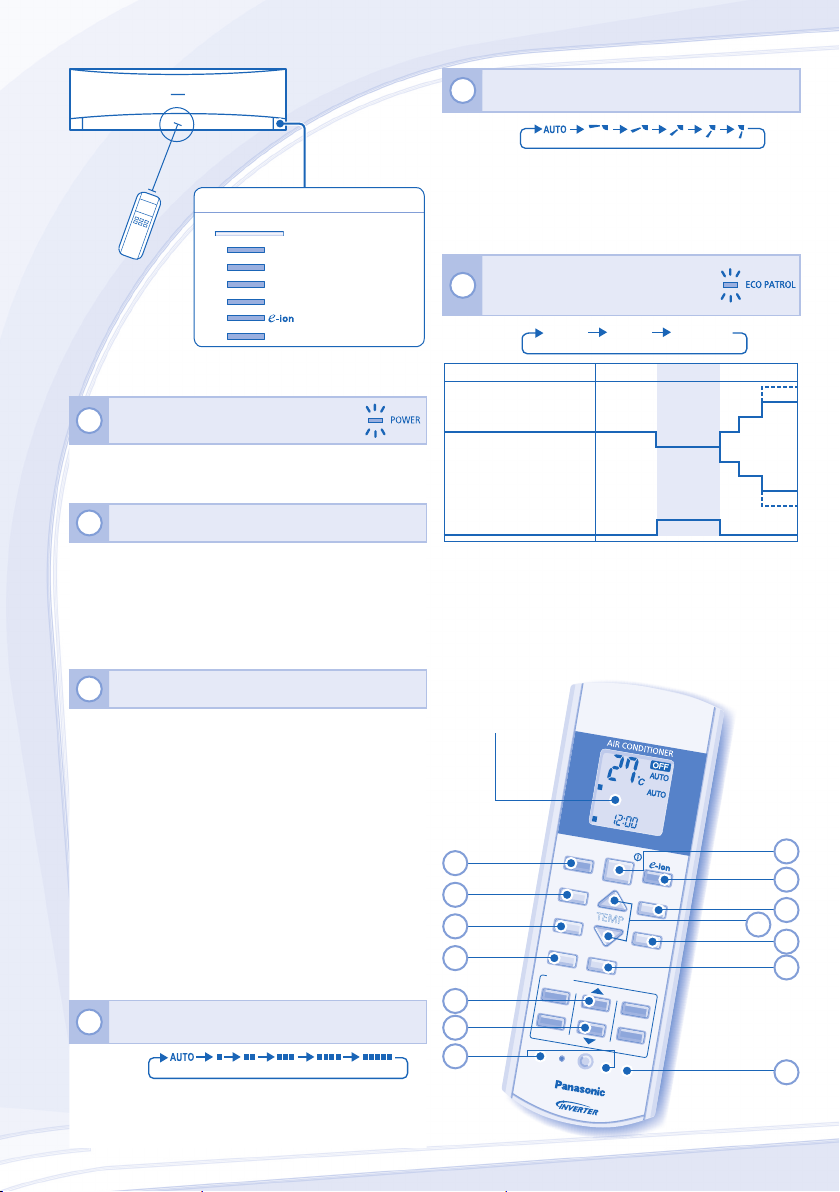

REMOTE CONTROL

MILD

DRY

FAN

SPEED

AIR

SWI

QUI

POW

ERFUL

FAN SPEED

AIR

SWI

ECO

PAT

ROL

PATROL/

MILD DRY COOLING

MOD

TEMP

OFF/ON

TIM

SET

CAN

CEL

OFF

SET

CHECK CLOCK

RESET

AUTO HEAT

COOL

DRY

TO ADJUST AIRFLOW DIRECTION (5 OPTIONS)

Maximum distances: 8m

INDICATOR

PATROL SENSOR

POWER

TIMER

QUIET

POWERFUL

ECO PATROL

Press the remote control’s button

TO TURN ON OR OFF THE UNIT

• Please be aware of the OFF indication on the remote control display to prevent the unit from starting/stopping improperly.

TO SET TEMPERATURE

• Selection range: 16˚C ~ 30˚C.

• Operating the unit within the recommended temperature could induce energy saving. HEAT mode : 20˚C ~ 24˚C. COOL mode : 26˚C ~ 28˚C. DRY mode : 1˚C ~ 2˚C lower than room temperature.

TO SELECT OPERATION MODE

AUTO mode - For your convenience

• During operation mode selection the power indicator blinks.

• Unit selects operation mode every 10 minutes according to temperature setting and room temperature.

HEAT mode - To enjoy warm air

• Unit takes a while to warm up. The power indicator blinks during this operation.

COOL mode - To enjoy cool air

• Use curtains to screen off sunlight and outdoor heat to reduce power consumption during cool mode.

DRY mode - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling operation.

TO SELECT FAN SPEED (5 OPTIONS)

FAN SPEED

• For AUTO, the indoor fan speed is automatically adjusted

according to the operation mode.

(Blue) (Green)

(Orange) (Orange) (Orange) (Blue) (Green)

AIR SWING

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swing up/down automatically.

• In HEAT mode, if AUTO is set, the louver ﬁ x at predetermined position.

TO MONITOR HUMAN PRESENCE

& ACTIVITY FOR ENERGY SAVING

ECO

PATROL

Heat Source & Movement

Set Temperature

ECO 1 ECO 2 ECO OFF

Low

High

-1°C

None

COOL/ DRY Mode

HEAT Mode

Set Fan Speed

+1 tap

*≤ Medium

Fan

• — ECO 1 - To optimize comfort and energy saving.

• --- ECO 2 - To maximize energy saving. * Applicable during COOL/DRY Mode only.

Remote Control display

11 12 14

XE15LKE-3 , E15LKE-3

+3°C +2°C

-2°C

-3°C

1 7

NOTES

TO SET THE TIMER

TO ENJOY CLEAN & FRESH AIR

PATROL/

PATROL

NORMAL

PATROL - To monitor air quality

• Detects air quality; e-ion operation activates when air quality is at dirty level.

• Can be activated even when the unit is turned off.

• Patrol starts automatically with the unit switched on with

OFF/ON

- To freshen and purify the air

• Generates negative ions to produce fresh air effect and attract dust which will then be captured at the positively charged e-ion ﬁ lters.

• Can be activated even when the unit is turned off. In this condition, fan speed and air swing can not be adjusted.

TO IMPROVE HUMIDITY AND MOISTURE LEVEL

• This operation reduces air dryness and provides you with a comfortable living environment during COOL mode only.

• When vertical airﬂ ow direction is set to AUTO, it stops at lower position to avoid cold air contact. However, you can adjust the louver direction manually.

TO ENJOY QUIET

ENVIRONMENT

• This operation reduces airﬂ ow noise.

TO ACHIEVE TEMPERATURE

QUICKLY

• This operation will stop automatically after 20 minutes.

Press and hold for 5 seconds to dim or restore the

unit’s indicator brightness. Press and hold for approximately 10 seconds to

show temperature setting in °C or °F.

Press to restore the remote control’s default setting.

Not used in normal operations.

NOTES

ECO

PATROL

PATROL/

UIET

POWERFUL

• Can be activated in all modes and can be cancelled by pressing the respective button again.

UIET

POWERFUL

PATROL

ECO

• Can not be selected at the same time.

• Can not be activated during “MILD DRY COOLING” operation is activated.

TO SET THE TIMER

• 2 sets of ON and OFF timers are available to turn ON

or OFF the unit at different preset time.

• Complete below procedures to set each timer:

OFF

Select ON or OFF timer

Cancel

Set the

time

Conﬁ rm

• Example of application at living room: Morning: ON

Evening: ON

• To cancel ON or OFF timer, press select respective or then press

• If timer is cancelled manually or due to power failure,

you can restore the timer again by pressing

to select respective or then press

OFF

at 07:00 (Wake up)

OFF

at 08:00 (Out for work)

at 17:00 (Back home)

OFF at 22:00 (Sleep)

CANCEL

OFF

SET

• Upcoming timer will be displayed and will be activated

in sequence.

• When ON Timer is set, the unit may start earlier (up

to 30 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the

remote control and repeats daily once set. For clock setting, please refer to Remote Control Preparation at back cover.

ENGLISH

INDOOR UNIT

WASHING INSTRUCTIONS

HINT

• Switch off the power supply before cleaning.

CAUTION

WASHING INSTRUCTIONS

• Do not use benzene, thinner or scouring powder.

• Use only soap (

• Do not use water hotter than 40°C.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

pH7) or neutral household detergent.

HINT

• To ensure optimal performance of the unit, cleaning maintenance have to be carried out at regular intervals. Dirty unit may caused malfunction and you may retrieve error code “H99”. Please consult authorized dealer.

5 6 7

INDOOR UNIT

• Wipe the unit gently with a soft, dry cloth.

FRONT PANEL

Remove Front Panel

• Raise and pull to remove the front panel.

• Wash gently and dry.

Close Front Panel

•

Press down both ends of the front panel to close it securely.

RECEIVER

ALUMINIUM FIN

ECO PATROL SENSOR

HORIZONTAL AIRFLOW DIRECTION LOUVER

• Manually adjustable.

9, 10, 11

AUTO OFF/ON BUTTON

• Use when remote control is misplaced or malfunction.

Press once. Auto Press and hold until 1 beep is heard, then release. Press and hold until 1 beep is heard, then release. Press again until 2 beeps, then release. Press the button to turn off.

e-ion CHARGING WIRE

e-ion FILTERS

• Clean the ﬁ lters regularly.

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under the shade, away from ﬁ re or direct sunlight.

• Replace any damage ﬁ lter.

ACTIVE e-ion GENERATOR

Clean with dry cotton bud.

• Active e-ion generator cleaning is

recommended every 6 months.

Action Mode

e-ion AIR PURIFYING SYSTEM

• Do not touch during operation

ECO PATROL SENSOR

• Do not hit or violently press the sensor or poke it with a sharp object. This can lead to damage and malfunction.

• Do not place large objects near the sensor and keep heating units or humidiﬁ ers of the sensor’s detection area. This may lead to sensor malfunction.

Cooling

Heating

• Do not adjust by hand.

VERTICAL AIRFLOW DIRECTION LOUVER

TROUBLESHOOTING

The following symptoms do not indicate malfunction.

SYMPTOM

CAUSE

Check the following before calling for servicing.

SYMPTOM

CHECK

Notes on “ECO PATROL SENSOR”

The following symptoms do not indicate malfunction.

SYMPTOM

Mist emerges from indoor unit. ► • Condensation effect due to cooling process. Water ﬂ owing sound during operation. ► • Refrigerant ﬂ ow inside the unit. The room has a peculiar odour. ► • This may due to damp smell emitted by the wall, carpet,

furniture or clothing.

Indoor fan stops occasionally during automatic fan speed

► • This helps to remove the surrounding odours.

setting. Airﬂ ow continues even after operation has stopped. ► • Extraction of remaining heat from the indoor unit

(maximum 30 seconds). Operation is delayed a few minutes after restart. ► • The delay is a protection to the unit’s compressor. Outdoor unit emits water/steam. ► • Condensation or evaporation occurs on pipes. Timer indicator is always on. ► • The timer setting repeats daily once set. Power indicator blinks during HEAT mode with no warm air

supply (and louver is closed).

► • The unit is in defrost mode (and AIR SWING is set to

AUTO). Indoor fan stops occasionally during heating operation. ► • To avoid unintended cooling effect. Power indicator blinks before the unit is switched on. ► • This is a preliminary step in preparation for the operation

when the ON timer has been set. Cracking sound during operation. ► • Changes of temperature cause the expansion/

contraction of the unit.

Check the following before calling for servicing.

SYMPTOM

Heating/Cooling operation is not working efﬁ ciently. ► • Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

• Clear any obstruction at the air inlet and air outlet vents.

Noisy during operation. ► • Check if the unit has been installed at an incline.

• Close the front panel properly.

Remote control does not work. (Display is dim or transmission signal is weak.)

► • Insert the batteries correctly.

• Replace weak batteries.

The unit does not work. ► • Check if the circuit breaker is tripped.

• Check if timers have been set.

The unit does not receive the signal from the remote control.

► • Make sure the receiver not obstructed.

• Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorized dealer.

Patrol sensor or e-ion indicator on the indoor unit is blinking.

► • Stop Patrol or e-ion operation then restart. If the patrol

sensor or e-ion indicator still blinking, please consult authorized dealer.

CAUSE

CHECK

ENGLISH

Notes on “ECO PATROL SENSOR”

• Sensor may not detect moving objects further than 7m away or beyond detection angle.

• Sensor sensitivity is inﬂ uenced by indoor unit location, movement speed, temperature range, etc.

•

The sensor may mistakenly detects pets, sunlight, certain lighting, ﬂ uttering curtains and light reﬂ ection as human being.

The unit stops and the timer indicator blinks.

Use remote control to retrieve error code.

Press for 5

seconds.

Press for 5

seconds to quit checking.

Turn the unit off and reveal the error code to authorized dealer.

TIMER

OFF

SET CHECK CLOCK RESET

CANCEL

SET

Press until you hear

beep sound, then jot down the error code.

Note:

• For certain error, you may restart the unit with limited operation with 4 beeps during operation starts.

AVERTISSEMENT

ATTENTION

AVERTISSEMENT

UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE

Nous vous remercions

TABLE DES MATIÈRES

REMARQUE

CONDITION D’UTILISATION

d’avoir porté votre choix sur un

climatiseur Panasonic

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

8~9

TÉLÉCOMMANDE

10~11

UNITÉ INTÉRIEURE

DÉPANNAGE

INFORMATIONS

32~35

CONSIGNES DE SÉCURITÉ

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous. Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

Ce symbole signale la présence d’un

AVERTISSEMENT

ATTENTION

Les instructions à respecter sont classées d’après les symboles suivants:

danger pouvant provoquer des blessures graves ou mortelles.

Ce symbole signale la présence d’un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

GUIDE RAPIDE

DOS DE COUVERTURE

REMARQUE

Les illustrations de ce mode d’emploi sont fournies à titre d’exemple uniquement et peuvent présenter des différences par rapport à l’appareil proprement dit. Celui-ci peut être modiﬁ é sans préavis à des ﬁ ns d’amélioration.

CONDITION D’UTILISATION

Utilisez ce climatiseur en respectant la plage de températures suivante

Température (°C)

REFROIDIS-

SEMENT

CHAUFFAGE

Température (°C)

REFROIDIS-

SEMENT

CHAUFFAGE

ATTENTION:

•

Ce modèle ne convient pas à un fonctionnement en continu 24h/24 en mode de chauffage en cas de températures inférieures à -15°C. Lorsque la température extérieure est inférieure à -15°C et que vous utilisez ce modèle en dehors des conditions ci-dessus, l’unité extérieure pourrait être gelée et ne plus fonctionner pour le contrôle de protection à -18°C.

* DBT: Température sèche * WBT: Température humide

Unité

intérieure

*DBT *WBT

Max. 32 23

Min. 16 11

Max. 30 -

Min. 16 -

Unité

extérieure

*DBT *WBT

Max. 43 26

Min. 5 4

Max. 24 18

Min. -15 -16

UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d’expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l’appareil et les garde sous surveillance. Les enfants doivent être supervisés aﬁ n qu’ils ne jouent pas avec l’appareil.

Veuillez consulter un revendeur agréé ou un spécialiste pour la réparation, l’installation, le retrait ou le déménagement de l’unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

N’installez pas l’appareil dans une atmosphère potentiellement explosive ou inﬂ ammable. Sinon, il y a un risque d’incendie.

N’insérez jamais vos doigts ou des objets dans l’unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures.

Ne touchez pas l’unité extérieure au cours d’un orage, cela pourrait provoquer un choc électrique.

TÉLÉCOMMANDE

Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu’ils n’avalent accidentellement les piles.

AVERTISSEMENT

ATTENTION

UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE

Entrée d’air

Sortie d’air

Entrée d’air

AVERTISSEMENT

ALIMENTATION

N’utilisez pas de cordon modiﬁ é, de raccords, de rallonge ou de cordon non spéciﬁ é aﬁ n d’éviter une surchauffe et un incendie.

Ne partagez pas la même prise d’alimentation qu’un autre équipement aﬁ n d’éviter une surchauffe et un incendie.

N’utilisez pas l’appareil pas avec les mains mouillées aﬁ n d’éviter un choc électrique.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualiﬁ cations équivalentes aﬁ n d’éviter tout risque.

Il est fortement conseillé d’installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) aﬁ n d’éviter un choc électrique ou un incendie.

Cet équipement doit être raccordé à la terre aﬁ n d’éviter un choc électrique ou un incendie.

En cas d’urgence ou dans des conditions anormales (odeur de brulé, etc.), débranchez l’alimentation électrique et contactez le revendeur autorisé.

Prévenez les chocs électriques coupant l’alimentation :

- Avant le nettoyage ou l’entretien.

- En cas de non-utilisation prolongée.

- En cas d’activité orageuse anormalement forte.

ATTENTION

UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE

Ne nettoyez pas l’unité intérieure avec de l’eau, du benzène, du solvant ou de la poudre à récurer.

N’utilisez pas l’appareil à d’autres ﬁ ns que celles prévues, notamment pour conserver des aliments.

N’utiliser pas d’appareil à combustibles dans la direction du ﬂ ux d’air aﬁ n d’éviter toute propagation du feu.

Évitez toute exposition directe à l’air froid pendant une période prolongée.

Ne vous asseyez pas et ne montez pas sur l’unité, vous risquez de tomber accidentellement.

Ne touchez pas l’ailette pointue d’aluminium, les parties pointues peuvent causer des dommages.

Ne mettez pas l’unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez sufﬁ samment la pièce avant de faire fonctionner l’unité.

Ne pas installer l’appareil dans des zones grasses et enfumées.

Assurez-vous que le tuyau de vidange est correctement raccordé. Sinon, une fuite peut se produire.

Aérez régulièrement la pièce. Après une longue période d’utilisation, assurez-

vous que le support d’installation n’est pas détérioré aﬁ n d’éviter une chute de l’unité.

TÉLÉCOMMANDE

N’utilisez pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande.

Retirez les piles si vous envisagez de ne pas utiliser l’appareil pendant une période prolongée.

Utilisez des piles de même type lorsque cellesci doivent être remplacées et introduisez-les en respectant la polarité indiquée aﬁ n d’éviter un mauvais fonctionnement de la télécommande.

Unité

Télécom-

Intérieure

Entrée d’air

mande

Sortie d’air

FRANÇAIS

Alimen-

tation

Unité

Extérieure

Entrée d’air

Sortie d’air

TÉLÉCOMMANDE

MILD

DRY

FAN

SPE

AIR

SWI

QUIET

POW

ERFUL

FAN SPE

AIR

SWI

ECO

PATROL

PATROL/

MILD DRY COOLING

MOD

TEMP

OFF/

TIM

SET

CAN

CEL

OFF

SET

CHECK

CLOC

RESET

AUTO HEAT

COOL

DRY

POUR AJUSTER L’ORIENTATION DU FLUX D’AIR

(5 OPTIONS)

Distance maximale: 8m

TÉMOIN

PATROL SENSOR

POWER

TIMER

QUIET

POWERFUL

ECO PATROL

Appuyez sur la touche de la télécommande

POUR METTRE L’APPAREIL SOUS/

HORS TENSION

• Soyez attentif à l’indication OFF sur l’afﬁ cheur de la télécommande aﬁ n d’éviter que l’unité ne démarre/ne s’arrête de façon incorrecte.

POUR RÉGLER LA TEMPÉRATURE

• Plage de sélection : 16˚C ~ 30˚C.

• Le fait de faire fonctionner l’appareil dans la plage de température recommandée peut induire des économies d’énergie. MODE DE CHAUFFAGE : 20˚C ~ 24˚C. MODE DE REFROIDISSEMENT : 26˚C ~ 28˚C. MODE DÉSHUMIDIFICATION : Inférieure de 1°C à 2°C par rapport à la température de la pièce.

POUR SÉLECTIONNER UN MODE DE

FONCTIONNEMENT

MODE AUTO - Selon vos préférences

• Lors de la sélection du mode de fonctionnement, le voyant d’alimentation clignote.

• L’unité choisit le mode d’opération toutes les 10 minutes selon le réglage de la température ambiante.

MODE DE CHAUFFAGE - Pour un air chaud

• La chauffe de l’unité prend un peu de temps. Le témoin d’alimentation clignote lors de cette opération.

MODE DE REFROIDISSEMENT - Pour un air frais

• Utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure pour réduire la consommation d’énergie en mode de refroidissement.

MODE DÉSHUMIDIFICATION - Pour déshumidiﬁ er l’atmosphère

• L’unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.

POUR SÉLECTIONNER LA VITESSE DU

VENTILATEUR (5 OPTIONS)

FAN SPEED

• Pour AUTO, la vitesse du ventilateur intérieur est

automatiquement ajustée en fonction du mode de fonctionnement.

(Bleu) (Jaune)

(Orange) (Orange) (Orange) (Bleu) (Jaune)

AIR SWING

• Permet de ventiler la pièce.

• En mode REFROIDISSEMENT/DÉSHUMIDIFICATION, si AUTO est déﬁ ni, le volet oscille automatiquement vers le haut et vers le bas.

• En mode CHAUFFAGE, si AUTO est déﬁ ni, le volet se ﬁ xe dans une position prédéterminée.

POUR SURVEILLER LA PRÉSENCE

HUMAINE ET L’ACTIVITÉ POUR ÉCONOMISER L’ÉNERGIE

ECO

PATROL

Source et mouvement du chauffage

Température réglée

Régler la vitesse du ventilateur

•

— ECO 1 - Pour optimiser le confort et les économies d’énergie.

•

--- ECO 2 - Pour maximiser les économies d’énergie.

ECO 1 ECO 2 ECO OFF

Basse

Élevée

-1°C

+1 cran

Aucune

+3°C +2°C

Mode REFROIDISSEMENT/ DÉSHUMIDIFICATION

Mode DE CHAUFFAGE

-2°C

-3°C

*≤ Ventilateur

moyen

* Uniquement applicable en mode REFROIDISSEMENT/

DÉSHUMIDIFICATION.

Ecran de la télécommande

1 7

11 12 14

XE15LKE-3, E15LKE-3

REMARQUES

QUIET

POWERFUL

POUR RÉGLER L’HEURE

POUR UN AIR PROPRE ET FRAIS

PATROL/

PATROL

NORMAL

PATROL - Pour surveiller la qualité de l’air

• Détecte la qualité de l’air ; Le fonctionnement e-ion est activé lorsque la qualité de l’air est mauvaise.

• Peut être activé même lorsque l’unité est hors tension.

• La fonction Patrol démarre automatiquement lorsque

l’appareil est allumé avec un

OFF/ON

- Pour rafraîchir et puriﬁ er l’air

• L’appareil génère des ions négatifs pour produire un effet d’air frais et attirer la poussière, qui est alors capturée dans les ﬁ ltres e-ion à charge positive.

• Peut être activé même lorsque l’unité est hors tension. Dans ce cas, la vitesse du ventilateur et l’oscillation de l’air ne peuvent pas être réglées.

POUR AMÉLIORER LE NIVEAU D’HUMIDITÉ ET

DE TENEUR EN EAU

• Ce mode réduit la sécheresse de l’air et vous fournit un environnement de vie confortable uniquement en mode REFROIDISSEMENT.

• Lorsque la direction du ﬂ ux d’air vertical est réglée sur AUTO, la grille s’immobilise dans la position la plus basse aﬁ n d’éviter le contact avec l’air froid. Toutefois, vous pouvez ajuster la direction de la grille manuellement.

POUR UN ENVIRONNEMENT

SILENCIEUX

• Cette opération réduit le bruit du ﬂ ux d’air.

POUR ATTEINDRE

RAPIDEMENT LA TEMPÉRATURE SOUHAITÉE

• Cette opération s’arrêtera automatiquement au bout de 20 minutes.

Maintenez la touche enfoncée pendant 5 secondes

pour atténuer ou restaurer la luminosité du voyant de l’unité.

Maintenez la touche enfoncée pendant environ 10

secondes pour que le réglage de la température passe en °C ou en °F.

Appuyez pour revenir aux réglages par défaut de la

télécommande.

Non utilisé dans les opérations normales.

REMARQUES

ECO

PATROL

PATROL/

• Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

UIET

POWERFUL

ECO

PATROL

• Ne peut pas être sélectionné en même temps.

• Ne peut pas être activé si le mode « REFROIDISSEMENT SEC DOUX » est activé.

POUR RÉGLER L’HEURE

• 2 jeux de minuteurs de MARCHE et ARRÊT sont

disponibles pour allumer et éteindre l’unité à différentes heures préréglées.

• Suivez les procédures ci-dessous pour régler chaque

minuteur :

OFF

Sélectionnez le mode marche (ON)

ou arrêt de la minuterie (OFF)

Cancel

Réglez l’heure

Conﬁ rmez

• Exemple d’application dans un salon : Matin : MARCHE à 07h00 (Réveil) ARRÊT à 08h00 (Départ au travail) Soirée : MARCHE à 17h00 (Retour à la maison)

ARRÊT à 22h00 (Coucher)

• Pour annuler le minuteur de MARCHE ou ARRÊT, appuyez sur

, puis appuyez sur

pour sélectionner ou

OFF

CANCEL

• Si le minuteur est annulé manuellement ou à cause

d’une panne d’électricité, vous pouvez restaurer le minuteur en appuyant sur sélectionner ou , puis appuyer sur

•

Le minuteur à venir s’afﬁ che et sera activé en séquence.

pour

OFF

SET

• Lorsque le mode minuterie est activé, il se peut

que l’appareil démarre avant l’heure réelle déﬁ nie de façon à atteindre la température que vous avez choisie (environ 30 minutes avant).

• L’opération de minuterie se base sur le réglage

de l’horloge de la télécommande et se répète quotidiennement une fois déﬁ nie. Pour régler l’horloge, veuillez consulter la Préparation de la télécommande sur le couvercle arrière.

FRANÇAIS

UNITÉ INTÉRIEURE

INSTRUCTIONS DE NETTOYAGE

CONSEIL

• Coupez l’alimentation avant le nettoyage.

• Ne touchez pas l’ailette en aluminium, la partie tranchante peut

ATTENTION

INSTRUCTIONS DE NETTOYAGE

• N’utilisez pas de benzène, de diluant ou de poudre à récurer.

• Utilisez uniquement du savon ( ménager neutre.

•

N’utilisez pas de l’eau dont la température est supérieure à 40°C.

provoquer des blessures.

pH7) ou un détergent

CONSEIL

•

Pour garantir une performance optimale de l’unité, un nettoyage d’entretien doit être effectué à intervalles réguliers. Une unité encrassée peut provoquer des dysfonctionnements et produire le code d’erreur « H99 ». Veuillez consulter un revendeur agréé.

5 6 7

UNITÉ INTÉRIEURE

Frottez délicatement l’appareil avec un chiffon doux et sec.

•

PANNEAU AVANT

Retrait du panneau avant

• Soulevez et tirez pour retirer le panneau avant.

• Lavez avec soin et séchez.

Fermeture du panneau avant

• Appuyez sur chaque extrémité du panneau avant pour bien le refermer.

RÉCEPTEUR

AILETTE EN ALUMINIUM

CAPTEUR ECO PATROL

VOLETS DE DIRECTION DU FLUX D’AIR

HORIZONTAL

• Ajustable manuellement.

VOLET DE DIRECTION DU FLUX D’AIR VERTICAL

• Ne faites pas de réglage manuellement.

9, 10, 11

TOUCHE AUTO OFF/ON (MARCHE/ARRÊT

AUTOMATIQUE)

Utilisée lorsque la télécommande est perdue ou en panne.

•

Action

Appuyez une fois sur la touche. Automatique Maintenez la touche enfoncée jusqu’au retentissement d’1 bip, puis relâchez. Maintenez la touche enfoncée jusqu’au retentissement d’1 bip, puis relâchez. Appuyer à nouveau jusqu’à entendre 2 bips, puis relâcher. Appuyez sur la touche pour mettre l’appareil hors tension.

FIL DE CHARGE e-ion

FILTRES e-ion

• Nettoyez les ﬁ ltres régulièrement.

• Lavez/rincez les ﬁ ltres avec précaution avec de l’eau aﬁ n d’éviter d’endommager leur surface.

• Séchez complètement les ﬁ ltres à l’ombre, à distance du feu ou de la lumière directe du soleil. Si le ﬁ ltre est endommagé, remplacez-le immédiatement.

•

GÉNÉRATEUR d’e-ions ACTIFS

Nettoyez-le avec un coton-tige sec.

• Il est recommandé de nettoyer le

générateur d’e-ions actifs tous les 6 mois.

SYSTÈME DE PURIFICATION D’AIR e-ion

• Ne pas toucher pendant le fonctionnement

CAPTEUR ECO PATROL

•

Ne faites pas subir de chocs, de pression violente ou de coups par objet tranchant au capteur. Cela pourrait l’endommager ou entraîner des dysfonctionnements.

•

Ne posez pas d’objets volumineux à proximité du capteur et éloignez les appareils de chauffage ou les humidiﬁ cateurs de la zone de détection du capteur. Cela pourrait entraîner un dysfonctionnement du capteur.

Mode de

fonctionnement

Refroidissement

Chauffage

DÉPANNAGE

Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE

CAUSE

Vériﬁ ez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE

VÉRIFICATION

Remarques sur le « CAPTEUR ECO PATROL »

Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE

De la vapeur se dégage de l’unité intérieure. ► • Il s’agit d’un effet de condensation dû au refroidissement. Lors du fonctionnement, vous entendez un bruit d’eau qui

coule. La pièce a une odeur étrange. ► •

En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s’arrête de temps en temps.

Le ﬂ ux d’air continue même après l’arrêt de l’unité. ► • Extraction de la chaleur restante dans l’unité intérieure

Le fonctionnement ralentit quelques minutes après avoir remis en marche l’appareil.

► • Fluide frigorigène à l’intérieur de l’appareil.

Il est possible qu’il s’agisse d’une odeur d’humidité provenant du mur, du tapis, d’un meuble ou d’un vêtement.

► • Ceci contribue à dissiper les odeurs ambiantes.

(30 seconde maximum).

► • Le ralentissement est une protection du compresseur de

l’appareil. L’unité extérieure dégage de la vapeur ou de l’eau. ► • De l’eau se condense ou s’évapore dans les tuyaux. Le témoin de la minuterie reste allumé. ► • Une fois qu’une minuterie est réglée, son fonctionnement

Le voyant d’alimentation clignote pendant le mode CHAUFFAGE sans fourniture d’air chaud (et le volet est fermé).

En mode de chauffage, le ventilateur intérieur s’arrête de temps en temps.

Le voyant de mise sous tension clignote avant que l’unité ne soit mise en route.

Bruit de craquement pendant le fonctionnement. ► • Les ﬂ uctuations de température provoquent l’expansion/

Vériﬁ ez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE

La fonction chauffage/refroidissement ne fonctionne pas efﬁ cacement.

L’appareil fait du bruit lorsqu’il fonctionne. ► • Vériﬁ ez que l’appareil est installé sans inclinaison.

La télécommande ne fonctionne pas. (L’afﬁ chage est atténué ou le signal émis est faible.)

L’appareil ne fonctionne pas. ► • Vériﬁ ez si le coupe-circuit est déclenché.

L’appareil ne reçoit pas le signal de la télécommande. ► • Vériﬁ ez que le récepteur n’est pas obstrué.

Le voyant de la sonde de surveillance ou de la fonction e-ion de l’unité intérieure clignote.

Remarques sur le « CAPTEUR ECO PATROL »

• Le capteur peut ne pas détecter les objets mobiles éloignés de plus de 7m ou situés hors de l’angle de détection.

• La sensibilité du capteur est inﬂ uencée par l’emplacement de l’unité intérieure, la vitesse du mouvement, la plage de température, etc. Le capteur peut confondre les animaux, la lumière du soleil, certains éclairages, les rideaux en mouvement et les reﬂ ets

• lumineux avec des êtres humains.

est quotidien.

► • L’unité est en mode dégivrage (et la fonction d’oscillation

de l’air (AIR SWING) est réglée sur AUTO).

► • Pour éviter un effet de refroidissement indésirable.

► • C’est une étape de préparation préliminaire à la mise en

route lorsque la minuterie de départ ON a été réglée.

la contraction de l’appareil.

► • Réglez la température correctement.

• Fermez toutes les portes et fenêtres.

• Nettoyez ou remplacez les ﬁ ltres.

• Dégagez toute obstruction dans les ouvertures d’entrée et de sortie d’air.

• Fermez correctement le panneau avant.

► • Insérez les piles correctement.

• Remplacez les piles faibles.

• Vériﬁ ez si des minuteries ont été réglées.

•

Certaines lampes ﬂ uorescentes peuvent interférer avec le signal de l’émetteur. Veuillez contacter le revendeur autorisé.

► • Arrêtez le fonctionnement Patrol ou e-ion et redémarrez.

Si le palpeur patrol ou l’indicateur e-ion clignotent toujours, contactez le revendeur autorisé.

L’appareil s’arrête et le voyant de minuterie clignote.

Utilisez la télécommande pour récupérer le code d’erreur.

Appuyez sur cette

touche pendant au moins 5 secondes.

Appuyez à nouveau

sur cette touche lorsque la vériﬁ cation est terminée.

Débranchez l’unité et indiquez le code d’erreur au revendeur autorisé.

TIMER

OFF

SET CHECK CLOCK RESET

CANCEL

SET

Appuyez sur cette

touche jusqu’à ce que vous entendiez un bip, puis notez le code d’erreur.

CAUSE

VÉRIFICATION

Remarque:

• Pour certaines erreurs, il sufﬁ t de redémarrer l’unité en fonctionnement limité avec 4 bips au cours du démarrage.

FRANÇAIS

Muchas gracias por elegir una

CONTENIDO

NOTA

CONDICIONES DE FUNCIONAMIENTO

ADVERTENCIA

PRECAUCIÓN

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

unidad de aire acondicionado

Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

14~15

MANDO A DISTANCIA

16~17

UNIDAD INTERIOR

LOCALIZACIÓN DE AVERÍAS

INFORMACIÓN

32~35

PRECAUCIONES DE SEGURIDAD

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente. El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasiﬁ ca con las indicaciones siguientes:

ADVERTENCIA

PRECAUCIÓN

Las instrucciones que deben seguirse están clasiﬁ cadas mediante los siguientes símbolos:

Esta indicación advierte del posible peligro de muerte o de daños graves.

Esta indicación advierte de los posibles daños o desperfectos materiales.

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos denotan acciones que son OBLIGATORIAS.

GUÍA RÁPIDA

CUBIERTA TRASERA

NOTA

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el ﬁ n de mejorar el producto.

CONDICIONES DE FUNCIONAMIENTO

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas

Temperatura (°C)

ENFRIAMIENTO

CALENTAMIENTO

Máx. 32 23

Mín. 16 11

Máx. 30 -

Mín. 16 -

Temperatura (°C)

ENFRIAMIENTO

CALENTAMIENTO

Máx. 43 26

Mín. 5 4

Máx. 24 18

Mín. -15 -16

AVISO:

•

Este modelo no está preparado para un funcionamiento continuo durante 24 horas en modo de calefacción bajo -15°C. Cuando la temperatura exterior sea inferior a -15°C y utilice este modelo fuera de las condiciones de arriba, la unidad exterior se podría congelar y parar el funcionamiento

para control de protección a -18°C.

* DBT: Temperatura en seco * WBT: Temperatura en húmedo

Interior

*DBT *WBT

Exterior

*DBT *WBT

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo niños) con discapacidades mentales, sensoriales o físicas, o falta de experiencia y conocimiento, a menos que hayan recibido formación o supervisión en relación al uso del aparato por una persona responsable por su seguridad. Los niños deberían estar supervisados para asegurar que no juegan con el aparato.

Consulte a un distribuidor autorizado o especialista para reparar, instalar, retirar y reinstalar la unidad. Una instalación y uso incorrectos provocarán fugas, descargas eléctricas o incendios.

No instale la unidad en ambientes potencialmente explosivos o inﬂ amables. En caso contrario, podría provocar accidentes de incendios.

No introduzca los dedos u otros objetos en la unidad exterior o interior del aire acondicionado, ya que las partes rotatorias podrían provocarle lesiones.

No toque la unidad exterior durante un relámpago, ya que podría causar una descarga eléctrica.

MANDO A DISTANCIA

No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.

PRECAUCIÓN

UNIDAD INTERIOR Y UNIDAD EXTERIOR

ADVERTENCIA

Entrada

de aire

Salida

de aire

Entrada

de aire

Entrada

de aire

Salida

de aire

ADVERTENCIA

FUENTE DE ENERGÍA

No utilice un cable modiﬁ cado, unido con otro, un cable de extensión o un cable no especiﬁ cado para evitar sobrecalentamiento e incendios.

No comparta la misma salida eléctrica con otros equipos para evitar el calentamiento e incendios.

No lo use con las manos mojadas para evitar descargas eléctricas.

Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualiﬁ cada.

Se recomienda altamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios.

Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios.

En caso de emergencia o condiciones anormales (olor a quemado, etc.), corte la alimentación de energía y consulte al distribuidor autorizado.

Evite descargas eléctricas desconectando la alimentación eléctrica cuando:

- Antes de limpiarlo o repararlo.

- Largo periodo en desuso.

- Tormentas eléctricas especialmente violentas.

PRECAUCIÓN

UNIDAD INTERIOR Y UNIDAD EXTERIOR

No limpie la unidad interior con agua, benceno, disolvente o limpiador en polvo.

No utilice la unidad para otros ﬁ nes, como la conservación de alimentos.

No utilice ningún equipo combustible delante de la salida de aire pare evitar que se propague un incendio

No se exponga directamente al aire frío durante un periodo prolongado de tiempo.

No se siente o pare sobre la unidad, se podría caer accidentalmente.

No tocar las partes de aluminio angulosas, pueden causar daños.

No encienda la unidad cuando encere el suelo. Después de encerar, airee la habitación correctamente antes de usar la unidad.

No instale la unidad en áreas aceitosas y llenas de humo.

Asegúrese de que el tubo de drenaje esté conectado correctamente. Si no es así, se podrían producir fugas.

Ventile la habitación con regularidad. Después de un largo periodo de uso, asegúrese

de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.

MANDO A DISTANCIA

No utilice pilas recargables (Ni-Cd). Podría dañar el control remoto.

ESPAÑOL

Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.

Para que el mando a distancia funcione bien, es necesario insertar las pilas según la polaridad indicada.

Mando a

Unidad Interior

Entrada

de aire

Distancia

Salida

de aire

Entrada

Unidad

de aire

Exterior

Entrada

de aire

Fuente de

energía

Salida

de aire

MANDO A DISTANCIA

MILD

DRY

FAN

SPEED

AIR

SWING

QUIET

POW

ERFUL

FAN SPEED

AIR

SWI

ECO

PAT

ROL

PATROL/

MILD DRY COOLI

MOD

TEMP

OFF/ON

TIM

SET

CAN

CEL

OFF

SET

CHECK CLOCK

RESET

AUTO HEAT

COOL

DRY

PARA REGULAR LA DIRECCIÓN DE LA

CORRIENTE DE AIRE (5 OPCIONES)

Distancia máxima: 8m

INDICADOR

PATROL SENSOR

POWER

TIMER

QUIET

POWERFUL

ECO PATROL

Pulse el botón del control remoto

CONECTAR O DESCONECTAR LA

UNIDAD

• Por favor esté al tanto de la indicación OFF en la pantalla del mando a distancia para impedir que la unidad comience o se detenga incorrectamente.

PARA AJUSTAR LA TEMPERATURA

• Gama de selección: 16˚C ~ 30˚C.

• El funcionamiento de la unidad dentro de la temperatura recomendada podría resultar en el ahorro de energía. MODO CALOR : 20˚C ~ 24˚C. MODO FRÍO : 26˚C ~ 28˚C. MODO DESHUMIDIFICACIÓN : 1˚C ~ 2˚C menos que la temperatura ambiente.

SELECCIONAR MODO DE OPERACIÓN

MODO AUTOMÁTICO - Para su comodidad

• Durante la selección del modo de funcionamiento el indicador de encendido parpadea.

• La unidad selecciona el modo de funcionamiento cada 10 minutos de acuerdo con la conﬁ guración de temperatura y la temperatura ambiente.

MODO CALOR - Para disfrutar de aire caliente

• La unidad necesita unos instantes para calentarse. El indicador de encendido parpadea durante esta operación.

MODO FRÍO - Para disfrutar de aire frío

• Use cortinas para proteger de luz solar y el calor exterior y así reducir el consumo eléctrico durante el modo de frío.

MODO DESHUMIDIFICACIÓN - Para deshumidiﬁ car el ambiente

• La unidad funciona en la velocidad de ventilador bajo para proporcionar una agradable refrigeración.

PARA SELECCIONAR LA VELOCIDAD DEL

VENTILADOR (5 OPCIONES)

FAN SPEED

• Para AUTO (automático), la velocidad de ventilador de

interior es ajustada automáticamente según el modo de operación.

(Azul) (Verde)

(Naranja) (Naranja) (Naranja) (Azul) (Verde)

AIR SWING

• Mantiene la habitación ventilada.

• En el modo FRÍO/SECAR, si AUTOMÁTICO está conﬁ gurado, la rejilla gira hacia arriba/abajo automáticamente.

• En el modo CALOR, si AUTOMÁTICO está activado, la rejilla se ﬁ ja a una posición determinada.

PARA CONTROLAR LA PRESENCIA

HUMANA Y LA ACTIVIDAD PARA EL AHORRO DE ENERGÍA

ECO

PATROL

Fuente de calor y movimiento

Temperatura configurada

Definir la velocidad del ventilador

•

— ECO 1 - Para optimizar la comodidad y ahorro de energía.

• --- ECO 2 -

ECO 1 ECO 2 ECO OFF

Baja

Alta

-1°C

+1 punto

Para el máximo ahorro de energía.

Ninguna

+3°C +2°C

Modo COOL/ DRY

Modo CALOR

-2°C

-3°C

*≤ Ventilador medio

* Sólo aplicable durante el modo COOL/DRY.

Pantalla del mando a distancia

11 12 14

XE15LKE-3, E15LKE-3

1 7

NOTAS

PARA AJUSTAR EL TEMPORIZADOR

PARA DISFRUTAR DE AIRE LIMPIO Y FRESCO

PATROL/

PATROL -

PATROL

Para supervisar la calidad de aire

NORMAL

• Detecta la calidad del aire; El funcionamiento E-ion se activa cuando la calidad del aire se encuentre en el nivel sucio.

• Se puede activar incluso cuando la unidad esté apagada.

• Patrol se inicia automáticamente cuando la unidad se

enciende con

OFF/ON

Para refrescar y puriﬁ car el aire

• Genera iones negativos para producir el efecto de aire fresco y atrae el polvo que es capturado en los ﬁ ltros de e-ion cargados positivamente.

• Se puede activar incluso cuando la unidad esté apagada. En este estado, la velocidad del ventilador y la dirección del aire no se pueden ajustar.

PARA MEJORAR EL NIVEL DE HUMEDAD

• Esta operación reduce la sequedad del aire y le proporciona un ambiente cómodo durante el modo de sólo COOL.

• Cuando la dirección del ﬂ ujo de aire vertical está establecida en AUTO, se detiene en una posición más baja para evitar el contacto con el aire frío. Sin embargo, puede ajustar la dirección de la aleta de forma manual.

PARA DISFRUTAR DE UN

AMBIENTE TRANQUILO

• Esta operación reduce el ruido de corriente de aire.

ALCANZAR TEMPERATURA

RÁPIDAMENTE

• Esta operación se parará automáticamente pasados 20 minutos.

Presione y sostenga durante 5 segundos para

oscurecer o restablecer el brillo del indicador de la unidad.

Presione y sostenga durante aproximadamente 10

segundos para mostrar la temperatura en °C o °F. Presione para restablecer el ajuste de fábrica del

mando a distancia.

No utilizado en funciones normales.

NOTAS

ECO

PATROL

PATROL/

UIET

POWERFUL

ESPAÑOL

• Se puede activar en todos los modos y se puede cancelar pulsando de nuevo el botón respectivo.

UIET

POWERFUL

ECO

PATROL

• No se puede seleccionar al mismo tiempo.

• No se puede activar mientras la operación “DRY COOLING NEUTRO” esté activada.

PARA AJUSTAR EL TEMPORIZADOR

• Están disponibles 2 conjuntos de temporizadores de

encender y apagar, para encender y apagar la unidad a diferentes tiempos predeﬁ nidos.

• Complete los procedimientos de abajo para conﬁ gurar

cada temporizador:

OFF

Ajuste el temporizador

de activación (ON) o de

desactivación (OFF)

Cancel

Ajuste la

hora

Conﬁ rmar

• Ejemplo de aplicación en una sala de estar: Mañana: Encender a las 07:00 (Despertarse) Apagar a las 08:00 (Salir a trabajar) Tarde: Encender Apagar

• Para cancelar el temporizador de encender y apagar, pulse

o y luego pulse

a las 17:00 (De vuelta a casa)

a las 22:00 (Acostarse)

para seleccionar respectivamente

OFF

CANCEL

• Si el temporizador se cancela manualmente o a causa

de un fallo de alimentación, puede restablecer de nuevo el temporizador pulsando

seleccionar respectivamente o y luego pulse

SET

para

OFF

• El temporizador aparecerá y se activará de modo

secuencial.

• Cuando el temporizador es ajustado en ON, la unidad

puede comenzar (hasta 30 minutos) antes de la hora real programada para alcanzar la temperatura deseada a tiempo.

• La función de temporizador está basada en la hora

programada en el mando a distancia y se repite diariamente. Para el ajuste del reloj, por favor consulte Preparación del Mando a Distancia en la tapa de atrás.

UNIDAD INTERIOR

INSTRUCCIONES DE LAVADO

INDICACIONES

• Apague la unidad antes de limpiarla.

• No toque la las partes angulosas de aluminio pueden causar

PRECAUCIÓN

INSTRUCCIONES DE LAVADO

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones ( neutros.

• No utilice agua con una temperatura superior a 40°C.

heridas.

pH7) o detergentes domésticos

INDICACIONES

• Para garantizar un rendimiento óptimo de la unidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. La unidad sucia puede causar un mal funcionamiento y puede recuperar un código de error “H99”. Consulte al distribuidor autorizado.

5 6 7

UNIDAD INTERIOR

•

Limpie la unidad suavemente con un paño suave y seco.

PANEL FRONTAL

Retire el panel frontal

• Levante y tire del panel frontal para retirarlo.

• Lávelo con cuidado y séquelo.

Cierre el panel frontal

• Pulse hacia abajo los dos extremos del panel frontal para cerrarlo herméticamente.

RECEPTOR

ALETA DE ALUMINIO

SENSOR ECO PATROL

REJILLA DE DIRECCIÓN DE CORRIENTE DE

AIRE HORIZONTAL

• Manualmente ajustable.

REJILLA DE DIRECCIÓN DE CORRIENTE DE

AIRE VERTICAL

• No lo ajuste manualmente.

9, 10, 11

BOTÓN DE ENCENDIDO/APAGADO

AUTOMÁTICO (AUTO OFF/ON)

• Utilizado cuando el mando a distancia está extraviado o funciona mal.

Pulsar una vez.

Presione y mantenga hasta que escuche un pitido, luego suéltelo.

Presione y mantenga hasta que escuche un pitido, luego suéltelo. Presione otra vez hasta escuchar 2 pitidos, luego suelte.

Presione el botón para apagar.

CABLE DE CARGA de e-iones

FILTROS de e-ión

• Limpie los ﬁ ltros regularmente.

• Lave/enjuague los ﬁ ltros con agua, con cuidado para

evitar dañar la superﬁ cie del mismo.

• Secar minuciosamente los ﬁ ltros a la sombra, lejos del

fuego o la luz solar directa.

• Reemplace los ﬁ ltros dañados.

GENERADOR de e-iones ACTIVO

Límpielos con un bastoncillo de algodón seco.

• Se recomienda limpiar el generador de e-iones activo cada 6 meses.

Acción Modo

SISTEMA DE PURIFICACIÓN DE AIRE de e-ión

•

No toque durante el funcionamiento

SENSOR ECO PATROL

•

No golpee ni presione violentamente el sensor ni introduzca un objeto ﬁ loso. Esto puede causar daños y fallas.

•

No coloque objetos grandes cerca del sensor y mantenga las unidades de calefacción o humidiﬁ cadores fuera de la zona de detección del sensor. En caso contrario, podría provocar un mal funcionamiento del sensor.

Funcionamiento

automático

Enfriamiento

Calentamiento

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

SEÑAL

CAUSA

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL

COMPRUEBE

Notas sobre “SENSOR ECO PATROL”

Las siguientes señales no indican un mal funcionamiento.

SEÑAL

Sale neblina de la unidad interior. ► • Efecto de condensación producido durante el proceso

Se escucha un sonido similar a agua ﬂ uyendo durante el funcionamiento.

Hay un olor extraño en la habitación. ► • Puede ocurrir debido al olor a humedad producido por

El ventilador interior se para de vez en cuando con la velocidad del ventilador automática.

El ﬂ ujo de aire continúa aún después de que se haya parado el funcionamiento.

El aparato tarda varios minutos en funcionar tras volver a encenderlo.

de enfriamiento.

► • Flujo del refrigerante en el interior de la unidad.

las paredes, las alfombras, los muebles o las telas de la habitación.

► • Con esto se eliminan los malos olores del ambiente.

► • Extracción de calor restante de la unidad interior

(máximo 30 segundos).

► • El retraso responde a un dispositivo de protección del

compresor de la unidad. La unidad exterior emite agua o vapor. ► • Se produce condensación o evaporación en los tubos. El indicador TIMER siempre está encendido. ► • Una vez conﬁ gurado, el ajuste del temporizador se repite

El indicador de energía parpadea durante el modo HEAT sin suministro de aire caliente (y la rejilla está cerrada).

El ventilador interior se para de vez en cuando durante la función de calentamiento.

El indicador de encendido parpadea antes de encender la unidad.

Sonido seco (de chasquido) durante el funcionamiento. ► • Los cambios de temperatura causan la expansión/

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL

Las funciones calor/frío no funcionan eﬁ cientemente. ► • Programe la temperatura correctamente.

Funcionamiento ruidoso. ► •

El mando a distancia no funciona. (La pantalla está oscura o la señal de transmisión es débil.)

La unidad no funciona. ► • Compruebe si el disyuntor está activado.

La unidad no recibe la señal del mando a distancia. ► • Asegúrese de que el receptor no esté obstruido.

El sensor del detector o el indicador de e-ión sobre la unidad de interior titila.

Notas sobre “SENSOR ECO PATROL”

• El sensor podría no detectar objetos en movimiento a más de 7m. de distancia o más allá del ángulo de detección.

• La sensibilidad del sensor está inﬂ uenciada por la ubicación de la unidad interior, la velocidad de movimiento, el margen de temperatura, etc. El sensor puede detectar erróneamente animales, luz solar, cierta iluminación, cortinas ondeantes y reﬂ exión de luz

• como presencia humana.

todos los días.

► • La unidad se encuentra en el modo de descongelación

(y AIR SWING está ajustado en AUTO).

► • Para evitar un efecto de enfriamiento indeseado.

► • Se trata de un paso preliminar para preparar el

funcionamiento cuando se ha ajustado el temporizador de encendido.

contracción de la unidad.

• Cierre todas las puertas y ventanas.

• Limpie o sustituya los ﬁ ltros. Limpie cualquier obstrucción en la entrada y salida de aire.

• Compruebe si la unidad ha sido instalada en una inclinación.

• Cierre el panel delantero correctamente.

► • Inserte las baterías correctamente.

• Reemplace las baterías débiles.

•

Compruebe si los temporizadores han sido programados.

•

Ciertas luces ﬂ uorescentes puede interferir con el transmisor de señal. Consulte con un distribuidor autorizado.

► • Pare el funcionamiento Patrol o E-ion y reinicie la

unidad. Si el sensor Patrol o en indicador E-ion todavía parpadean, consulte con un distribuidor autorizado.

La unidad se detiene y el indicador de tiempo parpadea.

Use el control remoto para recuperar el código de error.

Pulse durante

5 segundos.

Pulse para

abandonar la comprobación.

Apague la unidad e informe el código de error al distribuidor autorizado.

TIMER

OFF

SET CHECK CLOCK RESET

CANCEL

SET

Pulse hasta escuchar

un pitido y, después, apunte el código del error.

CAUSA

COMPRUEBE

Nota:

• Para cierto error, puede reiniciar la unidad con el funcionamiento limitado con 4 pitidos durante el inicio de la operación.

ESPAÑOL

Wir danken Ihnen für den Kauf

INHALT

HINWEIS

BETRIEBSBEREICHE

VORSICHT

ACHTUNG

VORSICHT

INNEN- UND AUSSENGERÄT

Ihres Panasonic-Klimageräts

INHALT

SICHERHEITSHINWEISE

20~21

FERNBEDIENUNG

22~23

INNENGERÄT

STÖRUNGSSUCHE

INFORMATIONEN

32~35

SICHERHEITSHINWEISE

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten. Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Die Nichtbeachtung dieses Hinweises kann

VORSICHT

ACHTUNG

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

zu schweren Verletzungen oder gar zum Tod führen.

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

KURZANLEITUNG

HINWEIS

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

BETRIEBSBEREICHE

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen

Temperatur (°C)

KÜHLEN

HEIZEN

Max. 32 23

Min. 16 11

Max. 30 -

Min. 16 -

Temperatur (°C)

KÜHLEN

HEIZEN

Max. 43 26

Min. 5 4

Max. 24 18

Min. -15 -16

HINWEIS:

• Dieses Modell ist nicht dafür geeignet, bei Außentemperaturen unter -15°C im Dauerbetrieb rund um die Uhr zu heizen. Bei einer Außentemperatur unter -15°C kann das Außengerät unter Umständen einfrieren. Es wird aus Schutzgründen bei

-18°C abgeschaltet.

* TK: Trockenkugeltemperatur * FK: Feuchtkugeltemperatur

RÜCKSEITE

Innen

*TK *FK

Außen

*TK *FK

INNEN- UND AUSSENGERÄT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wenden Sie sich an Ihren Fachhändler, um das Gerät einbauen, reparieren, ausbauen oder an anderer Stelle neu einbauen zu lassen. Eine unsachgemäße Installation und Handhabung kann zu Undichtigkeiten, Stromschlägen oder Bränden führen.

Das Gerät darf nicht in einer potenziell explosiven oder entﬂ ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

FERNBEDIENUNG

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

VORSICHT

ACHTUNG

INNEN- UND AUSSENGERÄT

VORSICHT

Luftaustritt

Lufteintritt

Luftaustritt

Lufteintritt

VORSICHT

STROMVERSORGUNG

Verwenden Sie keine modiﬁ zierten oder miteinander verbundenen oder nicht speziﬁ zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Um Überhitzungen und Brandgefahr zu vermeiden, darf das Klimagerät den Stromanschluss nicht mit anderen Geräten teilen.

Um Stromschläge zu vermeiden, darf das Gerät nicht mit feuchten Händen bedient werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

Bei Störungen (z. B. verbranntem Geruch) unterbrechen Sie die Spannungsversorgung und wenden Sie sich an Ihren Fachhändler.

Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrechen, wenn:

- das Gerät gereinigt oder gewartet werden soll,

- längere Zeit nicht verwendet werden soll,

- ein starkes Gewitter herrscht.

ACHTUNG

INNEN- UND AUSSENGERÄT

Das Innengerät darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.

Das Klimagerät darf nicht zweckentfremdet werden, etwa zum Frischhalten von Lebensmitteln.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Halten Sie sich nicht zu lange im kalten Luftstrom auf. Stellen oder setzen Sie sich nicht

auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.

Das Gerät darf nicht an Orten mit öl- bzw. rauchhaltiger Luft installiert werden.

Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.

Lüften Sie den Raum regelmäßig. Nach einer langen Nutzungsdauer ist zu

kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

FERNBEDIENUNG

Es sollten keine wiederauﬂ adbaren Ni-Cd-Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen.

Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.

Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

DEUTSCH

Innengerät

Fernbedienung

Luftaustritt

Außengerät

Lufteintritt

Stromversorgung

Lufteintritt

Luftaustritt

FERNBEDIENUNG

MILD

DRY

FAN

SPE

AIR

SWI

QUIET

POW

ERFUL

FAN SPE

AIR

SWI

ECO

PATROL

PATROL/

MILD DRY COOLING

MOD

TEMP

OFF/

TIM

SET

CAN

CEL

OFF

SET

CHECK

CLOC

RESET

AUTO HEAT

COOL

DRY

AUSRICHTEN DES LUFTSTROMS

(5 EINSTELLUNGEN)

Maximale Entferung: 8m

ANZEIGELEISTE

PATROL SENSOR

POWER

TIMER

QUIET

POWERFUL

ECO PATROL

Bedeutung der Fernbedienungstasten

EIN- BZW. AUSSCHALTEN DES

GERÄTS

• Es ist zu beachten, dass das Gerät nur eingeschaltet werden kann, wenn auf dem Display der Fernbedienung OFF (AUS) angezeigt wird.

EINSTELLEN DER TEMPERATUR

• Einstellbereich: 16 - 30˚C.

• Ein Betreiben des Geräts bei der empfohlenen Temperatur kann helfen, Strom zu sparen. HEIZBETRIEB: 20 - 24˚C. KÜHLBETRIEB: 26 - 28˚C. ENTFEUCHTUNGSBETRIEB: 1°C bis 2°C niedriger als die Raumtemperatur.

EINSTELLEN DER BETRIEBSART

AUTOMATIKBETRIEB (AUTO)

• Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol.

• Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur.

HEIZBETRIEB (HEAT)

• Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt das POWER-Symbol.

KÜHLBETRIEB (COOL)

• Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTUNGSBETRIEB (DRY)

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

EINSTELLEN DER VENTILATORDREHZAHL

(5 EINSTELLUNGEN)

FAN SPEED

• In der Stellung AUTO wird die Drehzahl des

Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

(Blau) (Grün)

(Orange) (Orange) (Orange) (Blau) (Grün)

AIR SWING

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.

• In der Einstellung AUTO schwingt die Lamelle in den Betriebsarten Kühlen bzw. Entfeuchten automatisch auf und ab.

• In der Einstellung AUTO wird die Lamelle in der Betriebsart Heizen in einer bestimmten Stellung ﬁ xiert.

ÜBERWACHUNG VON

ANWESENHEIT UND AKTIVITÄT ZUR EINSPARUNG VON ENERGIE

ECO

PATROL

Wärmequelle und Bewegung

ECO 1 ECO 2 ECO OFF

Niedrig

Hoch

Keine

+3°C

Eingestellte Temperatur

-1°C

+2°C

Kühlen/ Entfeuchten

Heizen

-2°C

-3°C

Eingestellte Ventilatordrehzahl

•

— ECO 1 - Optimierung von Komfort und Energieeinsparung.

+1 Stufe

• --- ECO 2 - Maximale Energieeinsparung. * Nur im Kühl- und Entfeuchtungsbetrieb.

Anzeige auf dem Display

11 12 14

XE15LKE-3, E15LKE-3

1 7

NOTIZEN

EINSTELLEN DES TIMERS

LUFTREINIGUNG UND -ERFRISCHUNG

PATROL/

PATROL

NORMAL

PATROL - Überwachung der Luftqualität

• Die Luftqualität wird ermittelt, und bei unzureichender Luftqualität wird der e-ion-Betrieb automatisch gestartet.

• Diese Funktion kann auch dann verwendet werden, wenn das Klimagerät ausgeschaltet ist.

• Die Luftqualitätsüberwachung (Patrol) startet automatisch,

sobald das Gerät mit der Taste

Luftreinigung und -erfrischung

OFF/ON

eingeschaltet wird.

• Mit dieser Funktion werden negative Ionen erzeugt, um die Luft zu erfrischen und Staubpartikel anzuziehen, die daraufhin am positiv geladenen e-ion-Filter abgeschieden werden.

• Diese Funktion kann auch dann verwendet werden, wenn das Klimagerät ausgeschaltet ist. Die Ventilatordrehzahl und die Lamellenstellung lassen sich dabei nicht verändern.

VERBESSERN DES FEUCHTEGEHALTS DER

LUFT

• Diese Betriebsart reduziert im Kühlbetrieb die Trockenheit der Luft und schafft somit ein behaglicheres Klima.

• Wenn die vertikale Luftschwenkautomatik eingestellt ist, bleibt die Lamelle in der untersten Stellung stehen, um einen kalten Luftzug zu vermeiden. Die Lamellenstellung kann jedoch auch an der Fernbedienung manuell eingestellt werden.

FLÜSTERBETRIEB

• In dieser Betriebsart wird der Schallpegel verringert.

TURBOBETRIEB

• Dieser Betrieb endet automatisch nach 20 Minuten.

Um die Helligkeit der Anzeigesymbole zu verringern

oder wiederherzustellen, ist diese Taste 5 Sekunden lang zu drücken.

Um zur Temperatureinstellung zwischen °C und °F

zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

Diese Taste dient zum Zurücksetzen der

Fernbedienung.

Diese Taste wird im Normalbetrieb nicht benötigt.

NOTIZEN

ECO

PATROL

Cancel

SET

PATROL

bzw.

ECO

Stellen Sie die

gewünschte

Uhrzeit ein

, um bzw.

OFF

CANCEL

Bestätigen Sie die Einstellung

PATROL/

• Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

• Diese Funktionen können nicht gleichzeitig verwendet werden.

• Diese Funktionen können nicht verwendet werden, wenn der Kühlbetrieb mit sanfter Entfeuchtung eingeschaltet ist.

• Um das Gerät zu bestimmten Zeiten ein- bzw.

auszuschalten, stehen jeweils 2 Ein- und AusschaltTimer zur Verfügung.

• Stellen Sie die jeweiligen Timer wie folgt ein:

OFF

Wählen Sie den Einschalt- bzw.

• Beispiel für die Anwendung im Wohnzimer: Morgens: EIN um 07:00 (Aufstehen) AUS um 08:00 (Zur Arbeit gehen) Abends: EIN um 17:00 (Zurück von der Arbeit) AUS

UIET

POWERFUL

UIET

POWERFUL

EINSTELLEN DES TIMERS

den Ausschalt- Timer aus

um 22:00 (Zu Bett gehen)

• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste

auszuwählen, dann die Taste

• Nach einem Stromausfall oder dem Deaktivieren

der Timerfunktion kann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunächst die Taste

bzw.

drücken, dann die Taste

• Der jeweilige Timer wird angezeigt und entsprechend

aktiviert.

• Wenn der Einschalt-Timer gestellt ist, kann das

Gerät bis zu 30 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.

• Die Timerfunktion richtet sich nach der in der

Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe unter „Vorbereitung der Fernbedienung“ auf der hinteren Umschlagseite.

zum Auswählen von bzw. zu

OFF

DEUTSCH

INNENGERÄT

REINIGUNGSANWEISUNGEN

HINWEIS

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie

ACHTUNG

REINIGUNGSANWEISUNGEN

•

Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

5 6 7

INNENGERÄT

• Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

FRONTABDECKUNG

Entfernen der Frontabdeckung

• Heben Sie die Frontabdeckung an und ziehen Sie sie zu sich.

• Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Schließen der Frontabdeckung

könnten sich sonst verletzen.

HINWEIS

•

Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Ein verschmutztes Gerät kann Störungen verursachen, und es kann der Fehlercode „H99“ auftreten. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

9, 10, 11

TASTE AUTO OFF/ON

• Bedienung, wenn die Fernbedienung ausgefallen oder unaufﬁ ndbar ist.

Einmal drücken. Automatik Halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen. Halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen. Drücken Sie sie erneut, bis zwei Pieptöne ertönen, dann loslassen. Drücken Sie die Taste erneut, um das Gerät auszuschalten.

Tätigkeit Betriebsart

e-ion LUFTREINIGUNGSSYSTEM

• Nicht während des Betriebs berühren

ECO PATROL SENSOR

•

Der Sensor darf nicht gedrückt oder gestoßen werden oder mit spitzen Gegenständen in Berührung kommen, da er dadurch beschädigt werden kann.

•

Stellen Sie keine großen Gegenstände in die Nähe des Sensors, und vermeiden Sie, Heizungsgeräte oder Befeuchter im Erfassungsbereich des Sensors aufzustellen, da dies zu Fehlfunktionen des Sensors führen kann.

Kühlbetrieb

Heizbetrieb

• Drücken Sie beide Enden der Frontabdeckung nach unten, um sie richtig zu ﬁ xieren.

EMPFÄNGER

ALUMINIUMLAMELLEN

ECO PATROL SENSOR

LUFTLENKLAMELLEN FÜR DIE HORIZONTALE

ZULUFTRICHTUNG

• Manuell einstellbar.

LUFTLENKLAMELLE FÜR DIE VERTIKALE

ZULUFTRICHTUNG

• Die Lamellen dürfen nicht von Hand verstellt werden.

e-ion-LADELEITUNG

e-ion-LUFTFILTER

• Reinigen Sie die Luftﬁ lter regelmäßig.

• Gehen Sie beim Waschen und Ausspülen der Luftﬁ lter vorsichtig vor, damit die Filteroberﬂ äche nicht beschädigt wird.

• Lassen Sie den Luftﬁ lter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.

• Beschädigte Filter sind zu ersetzen.

e-ion-GENERATOR

Mit einem trockenen Wattestäbchen reinigen.

• Es wird empfohlen, den e-ion-

Generator alle 6 Monate zu reinigen.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM

MÖGLICHE URSACHE

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM

ZU ÜBERPRÜFEN

Hinweise zum „ECO PATROL SENSOR“

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM

Aus dem Innengerät tritt Nebel aus. ► • Während des Betriebs ist das Geräusch ﬂ ießenden

Wassers zu hören. Im Raum herrscht ein eigenartiger Geruch. ► • Dieser Geruch kann von Feuchtigkeit stammen, die von

Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

Es strömt trotz Ausschaltens des Geräts weiter Luft aus. ► • Aus dem Innengerät wird Restwärme abgeführt

Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

Aus dem Außengerät tritt Wasser oder Dampf aus. ► •

Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

► • Durch das Gerät strömt Kältemittel.

Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.

► • Dies dient dazu, Gerüche zu entfernen.

(max. 30 Sekunden lang).

► • Hierbei handelt es sich um einen Schutzmechanismus

des Geräts.

Auf den Rohren kann Wasser kondensieren oder verdunsten. Das TIMER-Symbol leuchtet immer. ► • Die Timer-Funktion wird täglich ausgeführt. Das Power-Symbol am Innengerät blinkt im Heizbetrieb,

die Lamelle ist geschlossen, und es wird keine warme Luft ausgeblasen.

Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.

Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.

Knackgeräusche während des Betriebs. ► • Dehnung bzw. Kontraktion von Geräteteilen aufgrund

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM

Das Gerät kühlt bzw. heizt nicht richtig. ► • Stellen Sie die Temperatur richtig ein.

Das Gerät arbeitet laut. ► • Überprüfen Sie, ob das Gerät schief steht.

Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignal ist schwach.)

Das Gerät funktioniert nicht. ► •

Das Gerät empfängt kein Signal von der Fernbedienung. ► • Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

Das Patrol- oder das e-ion-Symbol leuchtet am Innengerät. ► • Schalten Sie die Überwachung der Luftqualität (Patrol)

Hinweise zum „ECO PATROL SENSOR“

• Gegenstände, die weiter als 7m entfernt sind oder außerhalb des Erfassungsbereichs liegen, werden vom Sensor eventuell nicht erfasst.

• Die Empﬁ ndlichkeit des Sensors ist abhängig vom Einbauort des Innengeräts, der Bewegungsgeschwindigkeit, dem Temperaturbereich usw. Es kann vorkommen, dass der Sensor Haustiere, Sonnenlicht, bestimmte Beleuchtungen, wehende Vorhänge und

• Lichtreﬂ exionen fälschlicherweise als Menschen erkennt.

► • Das Gerät beﬁ ndet sich im Abtaubetrieb

(der Lamellenbetrieb steht auf AUTO).

► • Hierdurch wird verhindert, dass kalte Luft austritt.

► • Während dieser Zeit bereitet sich das Gerät für den

Betrieb mit programmiertem Einschalttimer vor.

von Temperaturänderungen.

Achten Sie darauf, dass Fenster und Türen geschlossen sind.

•

• Reinigen oder ersetzen Sie die Luftﬁ lter.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

• Schließen Sie das Frontgitter richtig.

► • Legen Sie die Batterien richtig ein.

• Ersetzen Sie schwache Batterien. Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

• Überprüfen Sie, ob der Timer gestellt wurde.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

bzw. die Luftreinigungsfunktion (e-ion) aus und wieder ein. Wenn das Patrol- oder das e-ion-Symbol immer noch blinkt, wenden Sie sich bitte an Ihren Fachhändler.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln.

CHECK-Taste 5

Sekunden lang drücken.

CHECK-Taste 5

Sekunden lang drücken, um die Störungssuche zu beenden.

Schalten Sie das Gerät ab und teilen Sie den Fehlercode Ihrem Fachhändler mit.

TIMER

OFF

SET CHECK CLOCK RESET

CANCEL

SET

MÖGLICHE URSACHE

ZU ÜBERPRÜFEN

Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen.

Hinweis:

• Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

DEUTSCH

Grazie per aver acquistato un

INDICE

NOTA

CONDIZIONI OPERATIVE

AVVERTENZE

ATTENZIONE

AVVERTENZE

UNITÀ INTERNA E UNITÀ ESTERNA

climatizzatore Panasonic

INDICE

PRECAUZIONI PER LA SICUREZZA

26~27

TELECOMANDO

28~29

UNITÀ INTERNA

PRECAUZIONI PER LA SICUREZZA

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue. In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare iincidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE

ATTENZIONE

Le istruzioni sono classiﬁ cate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un pericolo di morte o lesioni gravi.

Questo simbolo indica un rischio di lesioni o danni materiali.

SOLUZIONE DEI PROBLEMI

INFORMAZIONI

GUIDA RAPIDA

NOTA

le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall’apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modiﬁ ca senza preavviso e verranno aggiornati in base alle innovazioni future.

CONDIZIONI OPERATIVE

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo

Temperatura (°C)

RAFFREDDAMENTO

RISCALDAMENTO

Temperatura (°C)

RAFFREDDAMENTO

RISCALDAMENTO

AVVISO:

• Questo modello non è adatto al funzionamento ininterrotto per 24 ore in modalità di riscaldamento in temperature inferiori a -15°C. Quando la temperatura esterna è inferiore a -15°C e si utilizza questo modello al di fuori delle condizioni di cui sopra, l’unità esterna potrebbe bloccarsi e arrestare il funzionamento a -18°C, rispondendo ad un comando di sicurezza.

* DBT: Temperatura con bulbo secco * WBT: Temperatura con bulbo bagnato

32~35

COPERCHIO

POSTERIORE

Interna

*DBT *WBT

Max. 32 23

Min. 16 11

Max. 30 -

Min. 16 -

Esterna

*DBT *WBT

Max. 43 26

Min. 5 4

Max. 24 18

Min. -15 -16

Questo simbolo indica un’azione PROIBITA.

Questi simboli indicano azioni

UNITÀ INTERNA E UNITÀ ESTERNA

OBBLIGATORIE.

AVVERTENZE

L’uso di questo apparecchio non è destinato a persone con capacità ﬁ siche, sensoriali o mentali ridotte (compresi i bambin i), o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull’uso dell’apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochino con l’apparecchio.

Per la riparazione, l’installazione, la rimozione e la reinstallazione dell’unità, consultare un rivenditore autorizzato o uno specialista. L’installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Non installare l’unità in un ambiente con atmosfera potenzialmente esplosiva o inﬁ ammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell’unità interna o esterna del condizionatore d’aria, i componenti rotanti possono provocare lesioni.

Non toccare l’unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

TELECOMANDO

Non permettere a bambini piccoli di giocare con il telecomando, al ﬁ ne di evitare che ingeriscano accidentalmente le batterie.

ATTENZIONE

UNITÀ INTERNA E UNITÀ ESTERNA

AVVERTENZE

Ingresso

aria

Uscita aria

Ingresso

aria

Ingresso

aria

AVVERTENZE

ALIMENTAZIONE

Per evitare surriscaldamento e incendio, non utilizzare un cavo modiﬁ cato, un connettore, una prolunga o un cavo non speciﬁ cato.

Per evitare surriscaldamento e incendio, non condividere la presa di alimentazione con altri apparecchi.

Per evitare scosse elettriche, non utilizzare con le mani bagnate.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualiﬁ cato onde evitare rischi.

Per evitare scosse o incendio, si raccomanda fortemente l’installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD).

Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.

In caso di emergenza o di condizioni anomale (odore di bruciato, ecc.), togliere la corrente e consultare un rivenditore autorizzato.

Evitare scosse togliendo la corrente nei seguenti casi:

- Prima di pulire o eseguire la manutenzione.

- Inutilizzo prolungato dell’apparecchio.

- Attività anomala delle spie luminose.

ATTENZIONE

UNITÀ INTERNA E UNITÀ ESTERNA

Non lavare l’unità interna con acqua, benzene, diluenti o prodotti pulenti aggressivi.

Non utilizzare per scopi diversi da quello previsto, come la conservazione di alimenti.

Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d’aria.

Non esporlo direttamente all’aria fredda per un periodo di tempo prolungato.

Non sedersi o camminare sull’unità, si può cadere in modo accidentale.

Non toccare l’aletta in alluminio afﬁ lata, parti afﬁ late possono causare delle lesioni.

Non accendere l’unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l’unità.

Non installare l’unità in zone unte e fumose. Assicurarsi che il tubo di scarico sia collegato

correttamente. Altrimenti, potrebbe veriﬁ carsi una fuoriuscita.

Aerare regolarmente l’ambiente. Quando l’apparecchio è stato utilizzato per un

lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell’unità.

TELECOMANDO

Non utilizzare batterie ricaricabili (Ni-Cd). Può danneggiare il telecomando.

ITALIANO

Se si prevede che l’apparecchio rimarrà inutilizzata per un periodo di tempo prolungato, rimuovere le batterie.

Usare batterie nuove dello stesso tipo secondo la polarità indicata per evitare malfunzionamenti del telecomando.

Teleco-

mando

Unità

Interna

Ingresso

aria

Alimen-

Uscita aria

Unità

Esterna

Ingresso

aria

tazione

Ingresso

aria

Uscita aria

TELECOMANDO

MILD

DRY

FAN

SPE

AIR

SWING

QUIET

POW

ERFUL

FAN

SPEED

AIR

SWI

ECO

PATROL

PAT

ROL/

MILD DRY COOLI

MOD

TEM

OFF/ON

TIM

SET

CAN

CEL

OFF

SET

CHECK CLOCK

RESET

AUTO HEAT

COOL

DRY

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO

DELL’ARIA (5 OPZIONI)

Distanza massima: 8m

INDICATORE

PATROL SENSOR

POWER

TIMER

QUIET

POWERFUL

ECO PATROL

Premere il tasto del telecomando

PER ACCENDERE O SPEGNERE

L’UNITÀ

• Si prega di notare l’indicazione di spegnimento (OFF) sul display del telecomando per evitare l’avvio/arresto accidentale dell’unità.

PER IMPOSTARE LA TEMPERATURA

• Gamma di selezione: 16˚C ~ 30˚C.

• L’utilizzo dell’unità entro la temperatura consigliata può determinare dei risparmi di energia. MODALITÀ RISCALDAMENTO : 20˚C ~ 24˚C. MODALITÀ RAFFREDDAMENTO : 26˚C ~ 28˚C. MODALITÀ DEUMIDIFICAZIONE : 1˚C ~ 2˚C in meno della temperatura ambiente.

PER SELEZIONARE LA MODALITÀ OPERATIVA

MODALITÀ AUTO - Per la propria comodità

•

Durante le seleziona l’indicatore di alimentazione lampeggia.

• L’unità seleziona la modalità operativa ogni 10 minuti sulla base dell’impostazione della temperatura e della temperatura ambiente.

MODALITÀ RISCALDAMENTO - Per godere dell’aria calda

•

Occorre qualche istante perché l’apparecchio si riscaldi. Durante questa operazione, l’indicatore POWER lampeggia.

MODALITÀ RAFFREDDAMENTO - Per godere dell’aria fresca

• Per risparmiare energia mentre il condizionatore è in modalità di raffreddamento, utilizzare delle tende per impedire l’ingresso di calore e della luce solare.

MODALITÀ DEUMIDIFICAZIONE - Per deumidiﬁ care l’ambiente

•

La ventola dell’unità opera a bassa velocità, al ﬁ ne di eseguire l’operazione di raffreddamento in maniera molto delicata.

SELEZIONE DELLA VELOCITÀ VENTOLA

(5 OPZIONI)

FAN SPEED

• Per la modalità automatica, la velocità della ventola

interna viene regolata automaticamente in base alla modalità operativa.

(Blu) (Verde)

(Arancione) (Arancione) (Arancione) (Blu) (Verde)

AIR SWING

• Mantenere l’ambiente ventilato.

• In modalità COOL/DRY (FREDDO/ASCIUTTO), se è impostata l’opzione AUTO, la griglia per lo spostamento dell’aria si alzerà e abbasserà automaticamente. In modalità HEAT (CALDO), se è impostata l’opzione

• AUTO, la griglia per lo spostamento dell’aria si porta a una posizione predeterminata.

PER MONITORARE LA PRESENZA

UMANA E L’ATTIVITÀ PER IL RISPARMIO ENERGETICO

ECO

PATROL

Fonte di calore e Movimento

Imposta temperatura

Imposta Velocità Ventilatore

• —

ECO 1 - Per ottimizzare la sensazione di benessere e il

risparmio energetico.

• ---

ECO 2 - Per aumentare al massimo il risparmio energetico.

Applicabile solamente durante la modalità FREDDO/SECCO.

ECO 1 ECO 2 ECO OFF

Bassa

Alta

-1°C

+1 colpetto

Niente

Modalità FREDDO/SECCO Modalità

RISCALDAMENTO

Display telecomando

11 12 14

XE15LKE-3, E15LKE-3

+3°C +2°C

-2°C

-3°C

1 7

NOTE

IMPOSTAZIONE TIMER

PER OTTENERE ARIA PULITA E FRESCA

PATROL/

PATROL -

PATROL

Monitoraggio della qualita dell’aria

NORMAL

• Rileva la qualità dell’aria; la funzione e-ion si attiva quando la qualità dell’aria è di cattivo livello.

• Può essere attivato anche quando l’unità è spenta.

• Il comando Patrol si avvia automaticamente quando si

accende l’unità con il pulsante

Per rinfrescare e puriﬁ care l’aria

OFF/ON

• Genera gli ioni negativi necessari per ottenere l’effetto di aria fresca e attirare la polvere, i quali saranno in seguito catturati dai ﬁ ltri e-ioni a carica positiva.

• Può essere attivato anche quando l’unità è spenta. In tale situazione, la velocità del ventilatore e lo spostamento dell’aria non possono essere regolati.

PER MIGLIORARE L’UMIDITÀ E IL LIVELLO DI

CONDENSA

• Questa operazione riduce la secchezza dell’aria e crea un ambiente domestico confortevole con la sola modalità FREDDO.

• Quando la direzione del ﬂ usso dell’aria verticale è impostata su AUTO, essa si arresta alla posizione più bassa per evitare il contatto con l’aria fredda. È però possibile regolare manualmente la direzione delle alette.

PER GODERE DI UN

AMBIENTE TRANQUILLO

• Questa operazione riduce il rumore del ﬂ usso d’aria dell’unità.

PER RAGGIUNGERE

RAPIDAMENTE LA TEMPERATURA DESIDERATA

• Questa funzione si arresterà automaticamente dopo 20 secondi.

Tenere premuto per 5 secondi per oscurare o

ripristinare la luminosità dell’indicatore dell’unità. Tenere premuto per circa 10 secondi per mostrare

l’impostazione della temperatura in °C o °F. Premere per ripristinare l’impostazione predeﬁ nita

del telecomando.

Da non utilizzare in operazioni normali.

NOTE

ECO

PATROL

PATROL/

UIET

POWERFUL

• Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.

UIET

POWERFUL

• Non può essere selezionato contemporaneamente.

• L’attivazione non è permessa durante la funzione “RAFFREDDAMENTO SECCO LEGGERO”.

IMPOSTAZIONE TIMER

ECO

PATROL

ITALIANO

• 2 apparecchi per il timer ON e OFF sono disponibili

per l’ACCENSIONE o lo SPEGNIMENTO dell’unità a orari diversi predeﬁ niti.

• Completare le seguenti procedure per impostare

ciascun timer:

OFF

Selezionare l’accensione (ON) o lo

spegnimento (OFF) del timer

Cancel

Impostare

l’orario

Confermare

• Esempio di applicazione in un soggiorno: Mattina: ON alle 07:00 (Sveglia)

OFF alle 08:00 (Fuori per andare al lavoro)

Sera: ON alle 17:00 (Ritorno a casa)

OFF alle 22:00 (Riposo notturno)

•

Per annullare il timer ON o OFF, premere per selezionare i rispettivi o quindi premere

OFF

CANCEL

• Se il timer è annullato manualmente o a causa di

un’interruzione di corrente, è possibile ripristinarlo nuovamente premendo rispettivi

•

Il timer successivo sarà visualizzato e attivato in sequenza.

o quindi premere

OFF

per selezionar i

SET

• Quando si imposta il Timer ON (accensione), l’unità

potrebbe iniziare a funzionare prima dell’orario impostato (ﬁ no a 30 minuti prima), al ﬁ ne di raggiungere in tempo la temperatura desiderata.

•

Il funzionamento del timer si basa sull’orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l’impostazione dell’orario, consultare Preparazione del telecomando nel coperchio posteriore.

ISTRUZIONI PER IL LAVAGGIO

SUGGERIMENTI

UNITÀ INTERNA

• Spegnere l’apparecchio prima di pulirlo.

• Non toccare l’aletta in alluminio, le parti afﬁ liate potrebbero

ATTENZIONE

ISTRUZIONI PER IL LAVAGGIO

•

Non lavare l’apparecchio con benzene, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa ( pH7).

• Non usare acqua ad una temperatura superiore a 40°C.

causare lesioni.

SUGGERIMENTI

• Per assicurare una performance ottimale dell’unità, pulizia e manutenzione devono essere eseguite a intervalli regolari. Una unità sporca può causare malfunzionamento e può essere visualizzato il codice di errore “H99”. Consultare il rinvenitore autorizzato.

5 6 7

UNITÀ INTERNA

Asciugare l’apparecchio con un panno morbido e asciutto.

•

PANNELLO ANTERIORE

Rimuovere il pannello anteriore

• Sollevare e tirare per rimuovere il pannello anteriore.

• Lavare delicatamente ed asciugare.

Chiudere il pannello anteriore

• Premere sulle estremità del pannello anteriore per chiuderlo in modo sicuro.

RICEVITORE

ALETTA IN ALLUMINIO

SENSORE ECO PATROL

ALETTA DI DIREZIONE ORIZZONTALE DEL

FLUSSO D’ARIA

• Regolabile manualmente.

ALETTA DI DIREZIONE VERTICALE DEL

FLUSSO D’ARIA

• Non regolare manualmente.

9, 10, 11

TASTO AUTO OFF/ON

• Da utilizzare quando il telecomando è fuori posto o presenta anomalie.

Premere una volta. Automatico Premere e tenere premuto ﬁ no a quando

non si sente 1 bip, quindi rilasciare. Premere e tenere premuto ﬁ no a quando

non si sente 1 bip, quindi rilasciare. Premere nuovamente ﬁ no a quando si sentono 2 bip, quindi rilasciare.

Premere il tasto per spegnere.

CAVO PER LA CARICA IONIZZANTE e-ion

FILTRI e-ioni

• Pulire regolarmente i ﬁ ltri.

• Lavare/risciacquare delicatamente i ﬁ ltri con acqua al

ﬁ ne di evitare danni alla loro superﬁ cie.

• Asciugare accuratamente i ﬁ ltri all’ombra, lontano da

ﬁ amme o dalla luce diretta del sole.

• Sostituire i ﬁ ltri danneggiati.

GENERATORE di e-ioni ATTIVO

Pulire con un bastoncino di cotone asciutto.

• Si raccomandata di eseguire la pulizia del generatore di e-ioni ogni 6 mesi.

Azione Modalità

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

• Non toccare mentre l’apparecchio è in funzione

SENSORE ECO PATROL

•

Non colpire il sensore o premere con forza su di esso, né maneggiarlo con un oggetto afﬁ lato. Ciò può causare danni e malfunzionamento.

•

Non collocare oggetti di grandi dimensioni vicino al sensore e conservare le unità di riscaldamento o gli umidiﬁ catori della zona di rilevamento del sensore. Ciò può causare il malfunzionamento del sensore.

Raffreddamento

Riscaldamento

SOLUZIONE DEI PROBLEMI

Le condizioni seguenti indicano un guasto.

CONDIZIONE

CAUSA

Eseguire i controlli seguenti prima di rivolgersi all’assistenza.

CONDIZIONE

CONTROLLARE

Note sul “SENSORE ECO PATROL”

Le condizioni seguenti indicano un guasto.

CONDIZIONE

Sembra che dall’unità interna fuoriesca della nebbia. ►

• Effetto di condensa dovuto al processo di raffreddamento. Rumore di acqua durante il funzionamento. ► • Flusso del refrigerante all’interno dell’unità. L’ambiente ha un odore particolare. ► •

La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.

Il ﬂ usso continua anche dopo l’interruzione del funzionamento.

L’operazione è ritardata di qualche minuto dopo il riavvio. ►

Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.

► • Ciò consente di eliminare gli odori circostanti.

► • Eliminazione del calore restante dall’unità interna

(massimo 30 secondi).

• Il ritardo è una protezione del compressore dell’apparecchio. Dall’unità esterna fuoriesce acqua/vapore. ► • Condensa o evaporazione nei condotti. L’indicatore Timer rimane sempre acceso. ► • L’impostazione Timer si ripete quotidianamente una volta

La spia di alimentazione lampeggia durante la modalità RISCALDAMENTO mentre l’aria fornita non è più calda (e la griglia è chiusa).

La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento.

L’indicatore POWER lampeggia prima che l’unità si accenda.

Rumori di urti durante il funzionamento. ► • I cambiamenti di temperatura causano l’espansione/

Eseguire i controlli seguenti prima di rivolgersi all’assistenza.

CONDIZIONE

La modalità di riscaldamento/raffreddamento non funziona in maniera efﬁ ciente.

Rumore durante il funzionamento. ► •

Il telecomando non funziona. (Il display è oscurato oppure il segnale di trasmissione è debole.)

L’apparecchio non funziona. ► • Veriﬁ care se è si è attivato l’interruttore di circuito.

L’unità non riceve il segnale dal telecomando. ► • Assicurarsi che il ricevitore non sia ostruito.

Il sensore di vigilanza o l’indicatore di e-ioni dell’unità interna lampeggia.

impostata.

► • L’unità è in modalità di sbrinamento (e l’ALETTA

DELL’ARIA è impostata su AUTO).

► • Funzionalità studiata per evitare un effetto di

raffreddamento non intenzionale.

► • Si tratta di un passo preliminare in vista del

funzionamento quando si imposta il timer di accensione.

contrazione dell’unità.

► • Impostare la temperatura corretta.

• Chiudere tutte le porte e ﬁ nestre.

• Pulire o sostituire i ﬁ ltri.

• Eliminare le eventuali ostruzioni alle bocchette di

ingresso ed uscita dell’aria. Veriﬁ care che l’unità sia stata installata in maniera inclinata.

• Chiudere correttamente il pannello anteriore.

► • Inserire le batterie in maniera corretta.

• Sostituire le batterie quasi scariche.

• Veriﬁ care se sono stati impostati i timer.

•

Alcune luci ﬂ uorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rivenditore autorizzato.

► • Interrompe la funzione Patrol o e-ion, quindi si riavvia.

Se il sensore patrol o l’indicatore e-ion continuano a lampeggiare, consultare un rivenditore autorizzato.

CAUSA

CONTROLLARE

ITALIANO

Note sul “SENSORE ECO PATROL”

• Il sensore può non rilevare oggetti in movimento ad oltre 7mt. di distanza o al di là dell’angolo di rilevazione.

• La sensibilità del sensore è inﬂ uenzata dalla posizione dell’unità interna, dalla velocità di movimento, dalla gamma di temperatura, ecc.

•

Il sensore può scambiare erroneamente gli animali domestici, la luce del sole, alcuni tipi di illuminazione, le tende che ondeggiano e i riﬂ essi di luce per un essere umano.

L’unità si ferma e l’indicatore del timer lampeggia.

Usare il telecomando per vedere il codice di errore.

Premere per

5 secondi.

Premere per

uscire dal controllo.

Spegnere l’unità e mostrare il codice di errore al rivenditore autorizzato.

TIMER

OFF

SET CHECK CLOCK RESET

CANCEL

SET

Premere ﬁ nché non

si sente un “beep”, quindi annotare il codice di errore.

Nota:

• Per alcuni errori è possibile riavviare l’unità con una operazione limitata con 4 bip durante l’avvio.

INFORMATION/INFORMATIONS/INFORMACIÓN/ INFORMATIONEN/INFORMAZIONI

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste. For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC. By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the

Directive for the chemical involved.

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou ﬁ gurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Aﬁ n de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre):

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce

pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, signiﬁ can que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a ﬁ n de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los

requerimientos establecidos por la Directiva para los productos químicos involucrados.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die

Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei riﬁ uti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero veriﬁ carsi in seguito ad un trattamento inappropriato dei riﬁ uti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riﬁ uti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riﬁ uti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell’Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento riﬁ uti in altri Paesi fuori dall’Unione Europea]

Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati

dalla Direttiva per il prodotto chimico in questione.

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• Use Auto OFF/ON button to select Cooling/Heating operation, after 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents: Cooling: ≥ 8°C Heating: ≥ 14°C

FOR EXTENDED NON-USE

• Activate Heat mode for 2~3 hours as an alternative to remove moisture left in the internal parts thoroughly to prevent mould growth.

• Turn off the power supply.

• Remove the remote control batteries.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY then please consult authorized dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

INSPECTION ANNUELLE APRÈS UNE PÉRIODE PROLONGÉE D’INUTILISATION

• Vériﬁ ez que les piles de la télécommande sont en bon état.

• Assurez-vous de l’absence d’obstruction des oriﬁ ces d’entrée et de sortie d’air.

• Utilisez le bouton automatique d’arrêt et de marche OFF/ON pour choisir l’opération de refroidissement/réchauffement, après 15 minutes d’opération, il est normal d’avoir la différence suivante de température entre la prise d’air et la sortie de bouches d’aération: Refroidissement: ≥ 8°C Chauffage: ≥ 14°C

PRÉPARATION EN CAS D’INUTILISATION PROLONGÉE

• Une autre solution consiste à activer le mode Chauffage pendant 2 à 3 heures pour éliminer en profondeur l’humidité restée dans les pièces internes aﬁ n d’éviter la formation de moisissures.

• Déconnectez la source d’alimentation.

• Retirez les piles de la télécommande.

PARA INSPECCIÓN ESTACIONAL DESPUÉS DE UN LARGO PERÍODO EN DESUSO

• Veriﬁ que las pilas del mando a distancia.

• Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.

• Use el botón Auto OFF/ON (apagado/encendido automático) para seleccionar el funcionamiento de Refrigeración/ Calefacción. Después de 15 minutos de funcionamiento, es normal tener la siguiente diferencia de temperatura entre la ventilación del aire que ingresa y el aire que sale: Enfriamiento: ≥ 8°C Calentamiento: ≥ 14°C

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Active el modo de Calefacción durante 2~3 horas como alternativa para retirar la humedad restante en todas las partes internas para evitar la acumulación de moho.

• Apague la unidad.

• Extraiga las pilas del mando a distancia.

PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS

DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:

• Bruits anormaux pendant la mise en service.

• Pénétration d’eau ou de corps étrangers à l’intérieur de la télécommande.

• Fuite d’eau de l’unité intérieure.

• Désactivation fréquente du disjoncteur.

• Le cordon d’alimentation est inhabituellement chaud.

• Les interrupteurs ou les boutons ne fonctionnent pas correctement.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y luego consulte con el distribuidor autorizado bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.

• Si entra agua o elementos extraños en el mando a distancia.

• Si hay escapes de agua de la unidad interior.

•

Si el interruptor del circuito salta frecuentemente.

•

El cable de alimentación está demasiado caliente.

• Los interruptores o los botones no funcionan correctamente.

KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen: Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

• Unterbrechen Sie die Stromversorgung.

• Entfernen Sie die Batterien aus der Fernbedienung.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.

• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häuﬁ g ab.

• Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

PER L’ISPEZIONE STAGIONALE DOPO UN PERIODO DI INATTIVITÀ PROLUNGATO

• Controllo delle batterie del telecomando.

• Nessuna ostruzione alle bocchette di ingresso ed uscita dell’aria.

• Usare il tasto OFF/ON automatico per selezionare la funzione di raffreddamento/riscaldamento dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell’aria: Raffreddamento: ≥ 8°C Riscaldamento: ≥ 14°C

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

• Attivare la funzione di Riscaldamento per 2-3 ore quale alternativa per rimuovere completamente l’umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.

• Spegnere l’apparecchio.

• Togliere le batterie dal telecomando.

FUNZIONAMENTO ANOMALO

TOGLIERE LA CORRENTE, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.

• Penetrazione di acqua o di corpi estranei nel telecomando.

• L’unità interna perde acqua.

• L’interruttore salvavita scatta frequentemente.

• Il cavo di alimentazione su surriscalda in modo anomalo. Funzionamento anomalo di interruttori o pulsanti.

•

QUICK GUIDE/GUIDE RAPIDE/GUÍA RÁPIDA/

Remote Control Preparation

Préparation De La Télécommande

Preparación Del Mando A

Distancia

Vorbereitung der Fernbedienung

Telecomando: Operazioni Preliminari

MODE

OFF/ON

TEMP

KURZANLEITUNG/GUIDA RAPIDA

Remote Control Preparation • • Distancia • •

Vorbereitung der Fernbedienung • •

5 6

TIMER

OFF

SET CHECK CLOCK RESET

SET

CANCEL

Préparation De La Télécommande • •

Telecomando: Operazioni Preliminari

Pull out • Retirez • Quite • Nach unten ziehen • Estrarre

Insert AAA or R03 batteries (can be used ~ 1 year) •

Placez des piles AAA ou R03 (valables environ 1 an) •

Preparación Del Mando A

Inserte pilas AAA o R03 (puede ser usado ~ 1 año) •

Batterien einlegen (AAA oder R03) (Betriebsdauer etwa ein Jahr) •

Inserire batterie AAA o R03 (può essere utilizzato per circa 1 anno) Close the cover • Fermez le couvercle • Cierre la tapa • Batteriefach schließen •

Chiudere il coperchio Press CLOCK • Appuyez sur CLOCK • Presione CLOCK • CLOCK drücken •

Premere CLOCK

Set time • Réglez l’heure • Ajuste la hora • Uhrzeit einstellen • Impostare l’ora

Conﬁ rm • Conﬁ rmez • Conﬁ rmar • Bestätigen • Confermare

MODE

AUTO HEAT

DRY COOL

Select the desired mode.

Sélectionnez le mode de fonctionnement souhaité.

Seleccione el modo deseado.

Wählen Sie die gewünschte Betriebsart aus.

Selezionare la modalità desiderata.

OFF/ON

Start/stop the operation.

Mettez l’appareil sous/hors tension.

Inicie/detenga el funcionamiento.

Schalten Sie das Gerät ein bzw. aus.

Avviare/arrestare l’apparecchio.

TEMP

Select the desired temperature.

Sélectionnez la température souhaitée.

Seleccione la temperature deseada.

Stellen Sie die gewünschte Temperatur ein.

Selezionare la temperatura desiderata.

F567268

AUTO

HEAT

COOL

DRY

MILD

DRY

XE15LKE-3, E15LKE-3

Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Service Europe, a division of Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Germany

Panasonic Corporation

Website: http://panasonic.net/

ECO

OFF/ON

PATROL

MODE

MILD DRY

TEMP

COOLING

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

AIR SWING

POWERFUL

FAN SPEED

AIR SWING

PATROL/

FAN SPEED

SET

CANCEL

Printed in Malaysia

OFTH0910-00

PANASONIC CSXE15LKE3 User Manual [en, fr, it, es, de]

Specifications and Main Features

Frequently Asked Questions

User Manual
