SÄKERHETSFÖRESKRIFTER SÄKERHETSFÖRESKRIFTER

Luftintag

Utblåsning

Luftintag

Utblåsning

DEFINITIONER

Instruktioner klassiﬁ ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

För att förhindra skada på person eller egendom måste följande instruktioner följas. Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

Varning

Denna symbol varnar för dödsfara eller allvarliga skador.

Dessa symboler betecknar handlingar som MÅSTE FÖLJAS.

Försiktighet

Denna symbol varnar för personskada eller skada på egendom.

Fjärrkontroll

• Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen.

• Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

• Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.

• Nya batterier av samma

• Du får inte på egen hand installera, demontera eller återinstallera värmepumpen; felaktig installation kan orsaka läckage, elstöt eller brand. Anlita auktoriserad återförsäljare eller specialist för installationsarbetet.

• För inte in dina ﬁ ngrar eller andra föremål i enheten.

• Reparera inte värmepumpen själv.

typ måste sättas i med rätt polaritet för att förhindra dålig funktion för fjärrkontrollen.

Strömförsörjning

• Dela inte samma vägguttag med annan utrustning.

• Ändra inte på elkablar.

• Använd inte skarvkablar.

• Ta inte i värmepumpen med våta händer.

• Starta eller stoppa inte enheten genom att sätta i eller dra ur strömkontakten.

• Sätt i strömkontakten ordentligt.

• Använd godkänd elkabel.

• Om elkabeln är skadad måste den bytas av tillverkaren eller auktoriserad serviceverkstad eller motsvarande behörig person för att undvika skador.

• Damm på strömkontakten skall med jämna mellanrum torkas av med en torr trasa.

• Denna utrustning måste vara jordad och du rekommenderas starkt att installera den med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device). Annars kan den orsaka elstöt eller eldsvåda, ifall fel uppstår på den.

• Vid nödfall eller onormala förhållanden (lukten av bränt, etc), stäng av strömmen och drag ut kontakten ur väggen, och vänd dig till din närmaste återförsäljare för att få hjälp.

Inomhusdel

Utblåsning

Luftintag

Utblåsning

Inomhusdel

• Installera inte värmepumpen i explosiv miljö.

• Tvätta inte värmepumpen med vatten, bensol, thinner eller skurpulver.

• Använd inte värmepumpen för annat ändamål än den är avsedd för.

• Använd inte brännbar utrustning framför luftströmmen.

• Sitt inte direkt i luftriktningen under längre tidsperioder vid kyldrift.

• Se till att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.

• Vädra rummet regelbundet.

Strömförsörjning

• Dra inte i sladden då du drar ut kontakten.

• Slå ifrån strömmen och koppla ur enheten innan rengöring eller service utförs.

• Slå ifrån strömmen och koppla ur enheten om den inte ska användas under en längre tid.

• Denna luftkonditionering har ett inbyggt överspänningsskydd. Om du emellertid vill vidta ytterligare försiktighetsåtgärder för att skydda luftkonditioneringen från att skadas vid kraftiga åskoväder, bör du överväga att koppla bort enheten från strömförsörjningen. Vidrör inte luftkonditioneringen under åskoväder, du kan få en elstöt.

Utomhusdelen

• Sitt eller trampa inte, och placera ingenting på enheten.

• Rör ej den vassa aluminiumﬂ änsen.

Utomhusdelen

• För inte in dina ﬁ ngrar eller andra föremål i enheten.

• Se till att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.

• Efter lång tids användning, se till att monteringskonsolen inte är skadad.

LEGALA FÖRESKRIFTER LEGALA FÖRESKRIFTER

INNEHÅLLSFÖRTECKNING

TILLÅTNA DRIFTSFÖRHÅLLANDEN

OBS:

Apparaten får inte användas av småbarn utan uppsikt. Småbarn bör övervakas för att garantera att dom inte leker med apparaten.

TILLÅTNA DRIFTSFÖRHÅLLANDEN

Värmepumpen får användas vid följande temperaturer

Temperatur (°C)

KYLA

VÄRME

Max. 32 23 43 26

Min. 16 11 -15 -

Max. 30 - 24 18

Min. 16 - -10 -

* DBT: Torr temperatur *WBT: Våt temperatur

MÄRK: • Apparaten kan fortfarande fungera som ett kylaggregat vid utomhustemperatur på -15°C i ett obebott rum, t. ex. ett datorrum, med en rumstemperatur av 16°C eller högre och med en relativ fuktighet upp till 80%. Om utomhustemperaturen sjunker till -15°C stängs kompressorn

av, för att återstartas när temperaturen åter stigit över -15°C.

• Då utomhustemperaturen är utanför temperaturområdet ovan, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa för skyddskontroll.

Inomhus Utomhus

*DBT *WBT *DBT *WBT

Tack för att du har köpt

Värmepump

INNEHÅLLSFÖRTECKNING

SÄKERHETSFÖRESKRIFTER

LEGALA FÖRESKRIFTER

PRODUKTÖVERSIKT & FUNKTIONER

UNDERHÅLL & RENGÖRING

PROBLEMLÖSNING

SNABBGUIDE

BAKSIDAN

4~5

SVENSKA

Utbyte eller installation av elkontakter får endast utföras av auktoriserad person. Ledningarna i denna elkabel har följande färgmarkering:

Terminaler

Röd

Svart

Grön/Gul

ledningar

nolla

jord

färger (GB Standard)

fas

brun

blå

grön-gul

Kabelfärg kan variera efter olika länders kabelkodsstandard.

MILJÖKRAV

Avfallshantering av batterier Batterierna måste lämnas för återvinning.

AVF ALLSHANTERING AV ENHETEN

“Instruktioner för slutanvändare” av kylaggregat: Denna värmepump är försedd med ovanstående märkning som visar att elektrisk utrustning inte ska lämnas

tillsammans med vanligt hushållsavfall. Länder inom EU (*) har miljöstationer för uppsamling av den här typen av produkter. Demontera inte systemet själv eftersom det kan påverka både din hälsa och miljö negativt som resultat av felaktig hantering. Demontering och bortskaffande av kylmedel, olja och andra delar måste göras av en ackrediterad installatör enligt tillämpliga lokala och nationella bestämmelser. Värmepumpen måste hanteras på en specialiserad anläggning för återanvändning och återvinning och får inte kastas via den kommunala avfallshanteringen. Vänligen kontakta din installatör/återförsäljare eller lokal myndighet för mer information.

Böter kan utdömas vid fall av felaktig hantering av avfallsprodukter, inom ramen för nationella lagar.

*enligt nationell lag för varje medlemsland

Information angående avfallshantering i länder utanför EU

Denna symbol är endast giltig inom EU. Om du vill kassera denna produkt, kontakta din installatör, återförsäljare eller lokala myndighet och fråga efter korrekt metod för avfallshantering.

OBS:

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

• Sätt inte PÅ enheten då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.

• Installera inte enheten på oljiga eller rökiga platser.

FAN

SPEE

AIR

SWING

AUTO

HEA

COOL

DRY

ION

OFF/ON

TEM

MOD

QUIET

AIR SWING

TIMER ON SET

OFF

CANCE

AC RC

RES

ETSET CHECK

CLOCK

INV

ERTER

132

POW

ERFUL FAN SPEED

ion

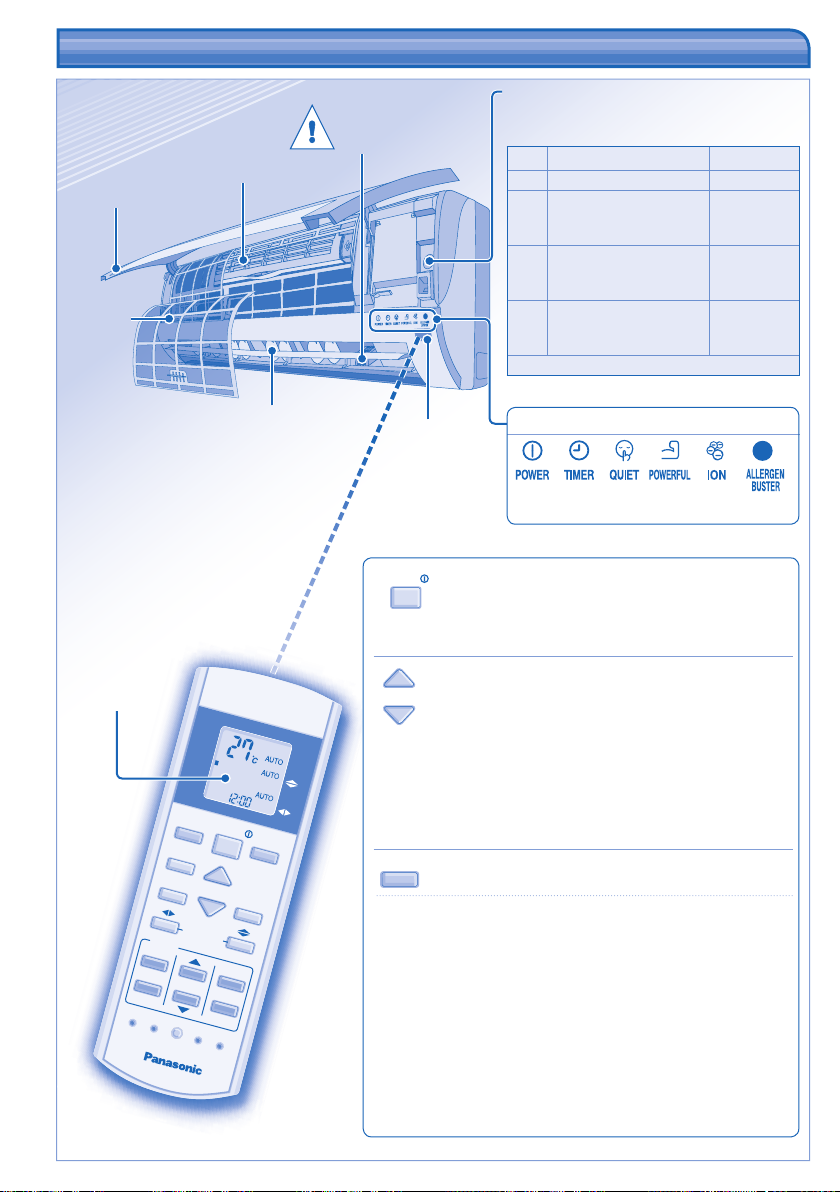

PRODUKTÖVERSIKT & FUNKTIONER PRODUKTÖVERSIKT & FUNKTIONER

Frontpanel

Luftﬁ lter

Fjärrkontrollens display

Supersonic

ﬁ lter

Luftspridare

• Justera ej för hand.

Joniseringsenhet

Rör inte vid enheten när den är igång.

Mottagare

Max. räckvidd: 10m

OFF/ON

• Var god håll koll på indikationen OFF på fjärrkontrollens display för att förhindra att enheten startas / stoppas på fel sätt.

TEMP

Auto-knapp OFF/ON

• Används då fjärrkontrollen tappats bort eller fungerar felaktigt.

Steg Åtgärd Funktionssätt

Tryck på knappen en

gång. Tryck tills du hör ett

bip-ljud. Upprepa steg 2. Tryck

på knappen igen tills du

hör två bip-ljud och släpp knappen.

Upprepa steg 3. Tryck

tills du hör tre bip-ljud och släpp upp knappen.

Tryck ner knappen för att stänga av.

LYSDIODER

(Grön) (Orange) (Orange) (Grön) (Grön) (Blå)

SÄTTA PÅ OCH STÄNGA AV ENHETEN

STÄLLA IN TEMPERATUR

Automatdrift

Låst kyldrift

Normal kyldrift

Låst värmedrift

• Valområde: 16°C ~ 30°C.

• Användning av enheten inom det rekommenderade temperaturområdet kan göra att energi sparas.

LÄGET VARMT : 20°C ~ 24°C. LÄGET KALLT : 26°C ~ 28°C. LÄGET TORRT : 1°C ~ 2°C lägre än rumstemperatur.

MODE

VÄLJA FUNKTIONSLÄGE

AUTOMATISKT LÄGE - För enklare användning

• Enheten väljer på nytt funktionsläge efter 30 minuter hela tiden enligt temperaturinställning, utomhus- och rumstemperatur. Då val av användarläge sker blinkar driftslampan.

LÄGET VARMT - För att få varm luft

• Det tar en stund för enheten att värmas upp. Driftsindikatorn blinkar under tiden.

LÄGET KALLT - För att få kall luft LÄGET TORRT - För att avfukta din omgivning

• Enheten arbetar med låg ﬂ äkthastighet för att ge en mild nedkylning.

STÄLLA IN TIMERN

VALFRIA INSTÄLLNINGAR

FAN SPEED

VÄLJA FLÄKTHASTIGHET (5 VAL)

• För AUTO, justeras inomhusﬂ äkthastigheten automatiskt enligt användarläge.

JUSTERA LUFTFLÖDETS

RIKTNING (5 VAL)

• Håller rummet ventilerat.

• Om AUTO är inställt, vrids spjällen vänster/höger och upp/ner automatiskt.

• Vid värmedrift blåser luften horisontellt en stund, och sedan nedåt och luftriktaren börjar röra sig åt vänster/ höger efter stigande temperatur.

FÖR ATT FÅ REN LUFT

• För att ge frisklufteffekt genom att producera negativa joner.

- Jondrift kan aktiveras självständigt.Tryck på

knappen

QUIET

OFF/ON

igen för att stänga av driftläget.

FÖR ATT FÅ EN TYST OMGIVNING

• Denna funktion reducerar luftﬂ ödesoljud.

POWERFUL

NÅ ÖNSKAD TEMPERATUR SNABBT

STÄLLA IN TIMERN

• För att sätta på enheten till ON eller stänga av till OFF vid en förinställd tid.

OFF

Välj ON eller OFF

Ställa in tiden. Bekräfta.

TIMER

SET

timer.

• För att radera endera ON eller OFF timern, tryck på

eller

, och därefter på

OFF

CANCEL

• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 30 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.

• Timerfunktionen baseras på klockan som är inställd i fjärrkontrollen och upprepas dagligen när den väl ställts in. För inställning av klockan, var god se Förberedelse Av Fjärrkontroll på omslagets baksida.

• Om timern raderas manuellt eller till följd av strömavbrott, kan du återställa den tidigare inställningen (så fort strömmen återkommit) genom att trycka ner

VALFRIA INSTÄLLNINGAR

SET

Tryck och håll nere i 5 sekunder för att göra ljusheten hos enhetens indikator svagare eller för att återställa den.

SVENSKA

• Supersonic ﬁ ltret (super alleru-buster) är automatiskt i drift när inomhusdelen startats.

QUIET

• Funktionerna

POWERFUL

och kan aktiveras i alla lägen och kan stängas av genom att motsvarande knapp trycks ned en gång till.

QUIET

•

och

POWERFUL

kan inte väljas samtidigt.

Tryck och håll nere i ungefär 10 sekunder för att visa temperaturinställningen i °C eller °F.

Tryck och håll nere i ungefär 5 sekunder för att ställa in 12-timmars (am/pm) eller 24-timmars visning.

Tryck ner för att återställa fjärrkontrollens standardinställning.

Används ej i normal drift.

RESET

SET

CLOCK

RESET

Ställ in temperaturen till 1°C högre vid kylning eller 2°C lägre vid uppvärmning än den önskade temperaturen för att få en minskning av strömförbrukningen på 10%.

Använd gardiner för att avskärma från solljus och värme från utomhus för att minska strömförbrukningen vid kylning.

LUFTFILTER

Ta ut

INOMHUSDEL

Ta ut

JONISERINGSENHET

FRONTPANEL

ALUMINIUMFLÄNS

UNDERHÅLL & RENGÖRING UNDERHÅLL & RENGÖRING

RENGÖRINGSINSTRUKTIONER

TIPS

FÖR SÄSONGSKONTROLL EFTER LÄNGRE PERIOD UTAN ANVÄNDNING

ICKE FUNKTIONSDUGLIGA KRITERIER

OM VÄRMEPUMPEN INTE SKA ANVÄNDAS UNDER LÄNGRE TID

SUPERSONIC FILTER

• Slå ifrån strömmen och koppla ur enheten innan rengöring utförs.

FÖRSIKTIGHET

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.

• Använd endast tvål ( pH7) eller neutrala hushållsrengöringsmedel.

• Använd inte varmare vatten än 40°C.

LUFTFILTER

• Luftﬁ lter ska rengöras var 14:e dag.

• Tvätta/skölj ﬁ ltren försiktigt med vatten för att undvika skada på ﬁ lterytan.

• Torka ﬁ ltren noggrant i skuggan, borta från eld eller direkt solljus.

• Byt ut ﬁ ltret om det är skadat.

• Rör ej aluminiumﬂ änsen, den vassa delen kan orsaka skada.

TIPS

• Rengör ﬁ ltret regelbundet för bästa funktion och för att minska energiförbrukning.

• Rådfråga din återförsäljare angående servicekontrakt.

ALUMINIUMFLÄNS

Ta ut

FRONTPANEL

Nedmontera genom att lyfta och dra. Rengör varsamt och låt torka.

INOMHUSDEL

Torka försiktigt med en torr, mjuk trasa.

SUPERSONIC FILTER

Ta ut

• Filtret bör rengöras var 6:e månad.

• Byt ut ﬁ ltret vart 3:e år eller om det är skadat. Reservdelsnr: CZ-SA13P

FÖR SÄSONGSKONTROLL EFTER LÄNGRE PERIOD UTAN ANVÄNDNING

• Kontrollera fjärrkontrollens batterier.

• Se till att öppningarna för luftintag och luftutgång inte hindras av något.

• Efter 15 minuters drift är det normalt med följande temperaturskillnad mellan öppningarna för luftintag och luftutgång: Kylning: ≥ 8°C Värme: ≥ 14°C

OM VÄRMEPUMPEN INTE SKA ANVÄNDAS UNDER LÄNGRE TID

• Kör värmedriften i 2~3 timmar så att enheten torkar ordentligt.

• Slå ifrån strömmen och koppla ur enheten.

• Ta ur batterierna ur fjärrkontrollen.

Dammsug allerubuster-ﬁ ltret.

Dammsug, tvätta och torka täckpanelen.

JONISERINGSENHET

Rengör med bomullstuss.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN OCH KOPPLA UR och RING sedan en Auktoriserad Distributör under följande omständigheter:

• Onormala ljud vid drift.

• Vatten/främmande partiklar har kommit in i fjärrkontrollen.

• Vattenläcka från inomhusenheten.

• Säkringsbrytaren stängs ofta av.

• Elkabeln överhettas.

• Brytare eller knappar fungerar inte korrekt.

OBS:

Enheten stoppar och timerindikatorn blinkar.

PROBLEMLÖSNING PROBLEMLÖSNING

Yttring

Kontrollera

Yttring

Orsak

Följande yttringar är ej tecken på tekniska fel.

Kontrollera följande innan du ringer för att få hjälp.

Följande yttringar är ej tecken på tekniska fel.

Yttring

Orsak

Dimma kommer ur inomhusdelen. • Kondensering på grund av kylprocessen. Låter som rinnande vatten under drift. • Flöde av kylmedel inuti enheten. Onormal lukt i rummet. • Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna

eller textilier.

Fläkten i inomhusdelen stannar tillfälligt vid

• Hjälper till att avlägsna lukt från inomhusdelen.

automatisk ﬂ äkthastighet. Driften fördröjs några minuter efter återstart. • Fördröjningen utgör ett skydd för enhetens kompressor. Utomhusdelen avger vatten/ånga. • Kondensering eller avdunstning sker på rören. Timerlampan är tänd konstant. • Den inställda timertiden upprepas dagligen när den är inställd. Driftslampan blinkar under användning och

inomhusﬂ äkten är stilla. Fläkten i inomhusdelen stannar tillfälligt vid

• Apparaten är i avfrostningsläge och frosten som smälter rinner ut ur utomhusdelen.

• För att undvika kallras under avfrostning.

uppvärmning. Driftslampan blinkar innan apparaten slås På. • Detta utgör ett förberedande funktionssteg när ON timer har ställts in. Knakande ljud kan höras vid drift. • Panelen utvidgas/drar ihop sig på grund av temperaturförändringar.

Kontrollera följande innan du ringer för att få hjälp.

Yttring

Uppvärmningen/Nedkylningen fungerar inte tillräckligt effektivt.

Kontrollera

• Ställ in temperaturen korrekt.

• Stäng alla dörrar och fönster.

• Rengör eller byt ut ﬁ ltren.

• Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.

Det hörs oljud under drift. • Kolla ifall enheten installerats med en lutning. Fjärrkontrollen fungerar inte.

(Displayen är svag eller sändningssignalen

• Sätt i batterierna korrekt.

• Byt ut svaga batterier.

är svag.)

Enheten fungerar inte. • Kolla ifall strömbrytaren är frånslagen.

• Kolla ifall timern har ställts in.

Enheten tar ej emot signal från fjärrkontrollen. • Se till så att mottagaren ej är är skymd bakom något.

• Vissa ﬂ uorescerande ljus kan störa signalen. Rådfråga din närmaste återförsäljare.

“ION” indikatorn på inomhusenheten blinkar.

• Tryck på knappen

två gånger. Om indikeringen fortsätter att blinka,

kontakta återförsäljaren.

SVENSKA

Enheten stoppar och timerindikatorn blinkar.

TIMER

Tryck i 5

sekunder.

Tryck i 5

sekunder för att avsluta felkontrollen.

ON SET

132

OFF

CANCEL

AC RC

RESETSET CHECK CLOCK

• Stäng av apparaten och visa felkoden för närmaste återförsäljare.

Tryck tills du hör ett bipljud och anteckna sedan felkoden.

OBS:

• Värmepumpen kan fungera med begränsade funktioner beroende på feltyp (Funktionen startas och 4 bip-ljud hörs).

SIKKERHETSFORANSTALTNINGER SIKKERHETSFORANSTALTNINGER

Luftinntak

Luftuttak

Luftinntak

Luftuttak

DEFINISJON

Instruksjonene som må følges, klassiﬁ seres av følgende symboler:

Dette symbolet angir en handling som er FORBUDT.

For å forhindre personskade på egen person og andre, eller skade på eiendom må du observere følgende. Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassiﬁ seres som følger:

Advarsel

Fjernkontroll

• Ikke bruk oppladbare (Ni-Cd) batterier.

• Ikke la spedbarn eller små barn leke med fjernkontrollen da det kan føre til at de svelger batteriene.

• Ta ut batteriene hvis enheten ikke skal benyttes over en lengre tidsperiode.

• Nye batterier av samme

Dette skiltet advarer om fare for død eller alvorlig personskade.

Innvendig Enhet

• Ikke installer, fjerne eller demonter enheten selv. Feil installasjon vil føre til lekkasje, elektrisk støt eller brann. Ta kontakt med en autorisert forhandler eller en spesialist for installasjon.

• Ikke sett ﬁ ngrene eller andre gjenstander i enheten.

• Ikke forsøk på reparasjoner av enheten selv.

type må installeres slik at polariteten som angis følges for å forhindre at fjernkontrollen fungerer feil.

Luftinntak

Strømforsyning

• Ikke benytt samme kurs som annet utstyr.

• Ikke modiﬁ ser strømledningen.

Luftuttak

• Ikke bruk skjøteledning(er).

• Ikke betjen enheten med våte hender.

• Ikke betjen eller stopp enheten ved å sette inn eller ta ut støpselet.

• Sett støpselet ordentlig inn.

• Bruk angitt strømledning.

Luftinntak

• Hvis strømledningen er skadet, må den erstattes av produsenten, forhandleren eller tilsvarende kvaliﬁ sert personell for å

Luftinntak

unngå en potensiell farlig situasjon.

• Støv på det elektriske støpselet bør med jevne mellomrom fjernes med en tørr klut.

Luftuttak

• Dette apparatet må jordes, og det anbefales på det sterkeste å installere det sammen med en jordfeilbryter (ELCB) eller reststrømbryter (RCD). Hvis ikke, kan det føre til elektrisk støt eller brann pga. funksjonsfeil.

• Ved nødssituasjoner, eller ved unormale tilstander (brannlukt, etc.) må du slå av strømforsyningen og trekke ut støpselet, og rådspørre din nærmeste forhandler.

Disse symbolene angir handlinger som er PÅKREVD.

Dette skiltet advarer om fare

Forsiktig

for personskade eller skade på eiendom.

Innvendig Enhet

• Ikke monter enheten i miljø med en mulig eksplosiv atmosfære.

• Ikke vask enheten med vann, benzen, tynnere eller skuremiddel.

• Ikke benytt enheten til andre oppgaver, som bevaring av mat.

• Ikke benytt antennelig utstyr foran luftuttaket.

• Ikke utsett enheten for direkte kald luft i en lengre periode.

• Kontroller at avløpsrøret er korrekt tilkoblet. Hvis ikke kan det oppstå lekkasjer.

• Luft ut rommet med jevne mellomrom.

Strømforsyning

• Ikke dra i ledningen for å få ut støpselet.

• Slå av strømforsyningen og trekk ut støpselet før rengjøring eller vedlikehold.

• Slå av strømforsyningen og trekk ut støpselet dersom enheten ikke brukes på lang tid.

• Dette klimaanlegget er utstyrt med et innebygget overspenningsvern. Men, for å beskytte klimaanlegget ytterligere fra unormale kraftige lynnedslag, kan det være lurt å trekke ut strømledningen. Ikke berør klimaanlegget når det lyner, da du kan få elektrisk støt.

Utvendig Enhet

• Ikke sitt, trå på eller plasser noe på enheten.

• Ikke berør den skarpe aluminiumsribben.

• Kontroller at avløpsrøret er

Utvendig Enhet

• Ikke sett ﬁ ngrene eller andre gjenstander i enheten.

korrekt tilkoblet. Hvis ikke kan det oppstå lekkasjer.

• Etter lange bruksperioder må du kontrollere at monteringsstativet ikke er skadet.

INFORMASJON OM GJELDENDE FORSKRIFTER INFORMASJON OM GJELDENDE FORSKRIFTER

INNHOLDSFORTEGNELSE

BRUKSBETINGELSER

MERKNAD:

Dette apparatet er ikke tiltenkt bruk av barn og unge, eller svekkede personer uten overoppsyn. Barn og unge må veiledes slik at de ikke benytter apparatet som et leketøy.

BRUKSBETINGELSER

Bruk dette klimaanlegget innenfor følgende temperaturområde

Temperatur (°C)

KJØLING

OPPVARMING

Maksimalt 32 23 43 26

Minimum 16 11 -15 -

Maksimalt 30 - 24 18

Minimum 16 - -10 -

* DBT: Temperatur tørr kolbe * WBT: Temperatur fuktig kolbe

NOTICE: • Denne enheten kan fortsatt fungere som et kjøleanlegg med utvendige temperaturer ned mot -15°C i andre rom enn bebodde (som datarom), med en romtemperatur på 16°C eller høyere og en luftfuktighet på opp til 80%. Når utvendig temperatur når -15°C, vil kompressoren bli slått

av og vil først starte opp igjen når temperaturen stiger til høyere temperaturer.

• Når utetemperaturen er utenfor temperaturområdet ovenfor, vil oppvarmingskapasiteten falle betydelig, og utendørsenheten kan stoppe for beskyttelseskontroll.

Bytte av eller installasjon av kontakter skal kun utføres av autorisert/kvaliﬁ sert personell. Ledningene i strømledningen er fargekodet i henhold til følgende kode:

Klemmer

rød

svart

grønn/gul

Fargen på ledningene kan variere avhengig av landets standard ledningskoder.

Innendørs Utvendig

*DBT *WBT *DBT *WBT

farger (engelsk standard)

ledninger

strømførende

nøytral

jord

brun

blå

grønn-gul

klimaanlegg fra

INNHOLDSFORTEGNELSE

SIKKERHETSFORANSTALTNINGER

INFORMASJON OM GJELDENDE FORSKRIFTER

PRODUKTOVERSIKT & OPERASJONER

VEDLIKEHOLD OG RENHOLD

FEILSØKING

HURTIGGUIDE

MERKNAD:

Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten. Spesiﬁ kasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer.

10~11

BAKSIDE

Takk for at du har kjøpt et

NORSK

MILJØKRAV

Avhending av Batterier Batteriene må gjenvinnes eller avhendes på rett måte som spesialavfall.

KASSERING

“Instruksjoner for sluttbrukere” for klimaanlegg: Dette klimaanlegget bærer merket ovenfor. Merket indikerer at elektrisk utstyr ikke skal kastes sammen med

vanlig husholdningsavfall. Medlemsland i EU (*) har et eget dedikert innsamlingssystem for disse produktene. Ikke forsøk på demontering av enheten selv, da dette kan ha en skadelig helseeffekt, samt på miljøet hvis korrekt avfallshåndtering ikke følges. Demonteringen og avhendingen av kjølevesken, olje og de andre delene må utføres av en kvaliﬁ sert installatør i henhold til relevante lokale og nasjonale regelverk. Klimaanlegg må behandles på spesielle behandlingsanlegg for resirkulering, gjenbruk og gjenvinning, og må ikke kastes i den felles avfallstrømmen. Ta kontakt med installatøren, din forhandler eller lokale myndigheter for mer informasjon. Bøter kan også bli gitt for feilaktig avhending av avfallsprodukter i henhold til nasjonalt lovverk.

*se nasjonale lover hos hvert medlemsland

Informasjon om avhending i andre land utenfor EU

Dette symbolet er kun gyldig innenfor EU. Hvis du ønsker å kassere dette produktet, må du ta kontakt med installatøren, forhandleren eller lokale myndigheter for korrekt avhendingsprosedyre.

• Ikke slå PÅ enheten når man boner gulvet. Etter boning, skal rommet luftes godt før enheten settes i drift.

• Ikke monter enheten i områder som er røykfylte eller oljete.

FAN

SPEE

AIR

SWING

AUTO

HEA

COOL

DRY

ION

OFF/ON

TEM

MOD

QUIET

AIR SWING

TIMER ON SET

OFF

CANCE

AC RC

RES

ETSET CHECK

CLOCK

INV

ERTER

132

POW

ERFUL FAN SPEED

ion

PRODUKTOVERSIKT & OPERASJONER PRODUKTOVERSIKT & OPERASJONER

Frontpanel

Luftﬁ lter

Fjernkontrolldisplay

Supersonisk

luftrenseenhet

Retningsspjeld Luftﬂ yt

• Ikke juster for hånd.

Maksimal avstand: 10m

Ionisator

Ikke rør mens den er i drift.

Auto OFF/ON-knapp

• Brukes når fjernkontrollen er forlagt eller ikke fungerer.

Trinn Handling Modus

1 Trykk en gang. Automatisk

Trykk ned og hold til du

hører ett pip og slipp. Gjenta trinn 2. Trykk ned

og hold til du hører ett pip og slipp.

Gjenta trinn 3. Trykk ned

og hold til du hører ett pip og slipp.

Trykk knappen for å slå av.

Mottaker

OFF/ON

Å SLÅ ENHETEN PÅ ELLER AV

(Grønn)

(Oransje) (Oransje)

INDIKATOR

(Grønn)

• Vennligst vær oppmerksom på AV indikasjonen på fjernkontrollens kontrolldisplay for å forhindre enheten fra å starte/stoppe ved en feil.

TEMP

STILLE INN TEMPERATUREN

Tvungen

kjøling

Normal

kjøling

Tvungen

oppvarming

(Blå)

• Utvalgsområde: 16°C ~ 30°C.

• Det kan være energibesparende å drive enheten på anbefalt temperatur.

VARMEMODUS : 20°C ~ 24°C. KJØLEMODUS : 26°C ~ 28°C. TØRRMODUS : 1°C ~ 2°C lavere enn romtemperatur.

MODE

Å VELGE OPERASJONSMODUS

AUTOMODUS - Enklere for deg

• Enhet velger operasjonsmodus hvert 30. minutt i henhold til temperaturinnstillingen, utendørs og romtemperatur. Når driftsmodusen velges blinker strømindikatoren.

VARMEMODUS - For å få varm luft

• Enheten bruker en stund for å varmes opp. Strømindikatoren blinker under denne operasjonen.

KJØLEMODUS - For å få kald luft TØRRMODUS - For å avfukte luften

• Enheten opererer med lav viftefart for å gi en forsiktig kjøleoperasjon.

STILLE INN TIDSUR

VALGFRIE INNSTILLINGER

FAN SPEED

JUSTERE VIFTEHASTIGHET (5 ALTERNATIVER)

• For AUTO, blir innendørsviften automatisk justert i henhold til operasjonsmodus.

JUSTERE

LUFTSTRØMRETNING (5 ALTERNATIVER)

• Holder rommet ventilert.

• Hvis AUTO er innstilt, svinger luftspjeldene venstre/ høyre og opp/ned automatisk.

• I varmemodus, blåser luften horisontalt en stund, og starter deretter å blåse nedover og luftspjeldene starter å svinge venstre/høyre etter at temperaturen heves.

TILFØRE REN LUFT

• For å gi frisklufteffekt ved å lage negative ioner.

- Ionedrift kan aktiveres separat. Trykk

OFF/ON

knappen

for å avslutte driften.

QUIET

AKTIVERE ROLIG DRIFT

• Denne operasjonen reduserer lyden av luftstrømmen.

POWERFUL

Å OPPNÅ TEMPERATUR HURTIG

STILLE INN TIDSUR

• Å slå enheten PÅ eller AV på et bestemt tidspunkt.

OFF

Velg ON eller

Still inn tiden. Bekreft.

TIMER

SET

OFF tidsur.

• For å avbryte tidsstyringen, må du trykke , og deretter

OFF

CANCEL

eller

• Når timeren er stilt til PÅ, kan enheten starte tidligere (opp til 30 minutter) før den aktuelle innstilte tiden for å greie å oppnå den bestemte temperaturen tidsnok.

• Timeroperasjonen er basert på klokkens innstilling på fjernkontrollen og repeterer dette daglig når den er stilt inn. For innstilling av klokken, vennligst henvis til Forberedelse av fjernkontrollen på baksiden av dekselet.

• Hvis timeren blir slettet manuelt eller på grunn av strømfeil, kan du gjenopprette den tidligere innstillingen (når strømmen er gjenopprettet) ved å trykke på

VALGFRIE INNSTILLINGER

Trykk og hold i 5 sekunder for å dempe eller gjenopprette klarheten på enhetens indikator.

NORSK

SET

• Den supersoniske luftrenseenheten (super allerubuster) fungerer automatisk når enheten blir slått på.

QUIET

•

POWERFUL

og kan aktiveres i alle

modi og kan slettes ved å trykke på den respektive knappen igjen.

QUIET

•

POWERFUL

kan ikke velges samtidig.

Trykk og hold i ca 10 sekunder for å vise temperaturinnstillingen i °C eller °F.

Trykk og hold i ca 5 sekunder for å vise 12-timer (am/pm) eller 24-timersvisning.

Trykk for å gjenopprette fjernkontrollens standardinnstilling.

Brukes ikke i normale operasjoner.

RESET

SET

CLOCK

RESET

Still temperaturen 1°C høyere i kjølemodus eller 2°C lavere i varmemodus enn den bestemte temperaturen for å oppnå 10% strømsparing.

Bruk gardiner for å skjerme av sollyset og utendørsvarmen og for å redusere strømforbruket under kjølemodus.

LUFTFILTER

SUPERSONISK LUFTRENSEENHET

INNVENDIG ENHET

IONISATOR

FRONTPANEL

ALUMINIUMSRIBBE

VEDLIKEHOLD OG RENHOLD VEDLIKEHOLD OG RENHOLD

VASKEINSTRUKSJONER

TIPS

Fjern

PERIODISK INSPEKSJON AV ENHETEN ETTER LANG TIDS STANS

KRITERIER HVOR SERVICE IKKE GIS

FOR LENGRE TIDS INAKTIVITET

• Slå av strømforsyningen og koble fra før rengjøring.

FORSIKTIG

VASKEINSTRUKSJONER

• Ikke bruk benzen, løsemidler eller skuremidler.

• Kun bruk såpe (

• Ikke bruk vann som er varmere enn 40°C.

LUFTFILTER

• Renhold av luftﬁ lteret er nødvendig hver 14 dag.

• Vask/skyll ﬁ ltrene forsiktig med vann for å unngå skade på ﬁ lteroverﬂ aten.

• Tørk ﬁ ltrene grundig i skyggen, i avstand fra ﬂ ammer eller direkte sollys.

• Bytt skadet ﬁ lter.

• Ikke berør aluminiumsribben, skarpe deler kan forårsake skade.

TIPS

• Rengjør ﬁ lteret regelmessig for best ytelse og for å

pH7) eller nøytrale rengjøringsmidler.

ALUMINIUMSRIBBE

Fjern

redusere strømforbruket.

• Ta kontakt med din nærmeste forhandler for sesongmessige inspeksjoner.

FRONTPANEL

Hev og trekk for å fjerne. Vask forsiktig og tørk.

INNVENDIG ENHET

Tørk forsiktig av enheten med en myk, tørr klut.

SUPERSONISK LUFTRENSEENHET

Fjern

• Det er anbefalt at dette ﬁ lteret rengjøres hver 6. månad.

• Bytt ﬁ lteret hvert 3. år, eller bytt skadede ﬁ lter. Del nr.: CZ-SA13P

PERIODISK INSPEKSJON AV ENHETEN ETTER LANG TIDS STANS

• Kontroller batteriene i fjernkontrollen.

• Ingen blokkeringer i luftinntakene og luftuttakene.

• Etter 15 minutter med drift er det normalt med følgende temperaturforskjell mellom luftinntakene og luftuttakene:

Kjøling: ≥ 8°C Oppvarming: ≥ 14°C

FOR LENGRE TIDS INAKTIVITET

• Aktiver varmemodus i 2~3 timer for å tørke enheten ordentlig.

• Slå av strømforsyningen og trekk ut støpselet.

• Ta ut batteriene i fjernkontrollen.

Støvsug super allerubuster-ﬁ lteret.

Støvsug, vask og tørk rammen.

IONISATOR

Rengjør med bomullspinner (Qtips).

KRITERIER HVOR SERVICE IKKE GIS

Under følgende betingelser, SLÅ AV STRØMFORSYNINGEN OG KOBLE FRA og RING deretter en autorisert forhandler:

• Unaturlige lyder under bruk.

• Vann/fremmede partikler i fjernkontrollen.

• Vannlekkaasje i innendørsenheten.

• Sikringene slår seg av ﬂ ere ganger.

• Nettkabelen blir veldig varm.

• Brytere eller knapper fungerer ikke riktig.

MERKNAD:

Enheten stopper og tidsurindikatoren blinker.

Symptom

Kontroller

Symptom

Årsak

FEILSØKING FEILSØKING

Følgende symptomer indikerer ikke funksjonsfeil.

Kontroller følgende før du kontakter service.

Følgende symptomer indikerer ikke funksjonsfeil.

Symptom

Årsak

Damp kommer fra den innvendige enheten. • Kondensasjonseffekt på grunn av kjøleprosessen. Lyd fra vannkretsen under drift. • Kjølevæske inne i enheten. Rommet har en spesiell lukt. • Dette kan komme av at veggen, teppet, møbler eller klær er fuktig. Viften innvendig stopper enkelte ganger under

• Dette hjelper til med å fjerne lukten.

innstilling av automatisk viftehastighet. Operasjonen er forsinket et par minutter etter

• Forsinkelsen er en beskyttelse for enhetens kompressor.

restart. Den utvendige enheten avgir vann/damp. • Kondenseringen eller fordampingen oppstår på rørene. Tidsurindikatoren er alltid på. • Tidsinnstillingene gjentar seg daglig når de er angitt. Strømindikatoren blinker under drift og

innendørsviften har stoppet. Viften innvendig stopper enkelte ganger under

• Enheten er i opptiningsmodus, og den tinte væsken er tømt fra utendørsenheten.

• For å unngå utilsiktet kjøleeffekt.

oppvarmingsdrift. Strømindikatoren vil blinke før enheten er

• Dette er et tidlig trinn i forberedelsene for bruk når tidsuret er slått PÅ.

slått på. En knitrelyd vil til tider kunne høres under drift. • Panelet utvider seg/krymper på grunn av temperaturendring.

Kontroller følgende før du kontakter service.

Symptom

Kontroller

Oppvarming/nedkjøling fungerer ikke effektivt. • Still inn riktig temperatur.

• Lukk alle dører og vinduer.

• Rengjør eller skift ut ﬁ ltrene.

• Fjern eventuelle blokkeringer i luftinntakene og luftuttakene.

Støyende under bruk. • Kontroller om enheten har blitt installert skjevt. Fjernkontrollen virker ikke.

(Displayet er dempet eller overføringssignalet

• Sett batteriene inn riktig.

• Skift ut dårlige batterier.

er svakt.)

Enheten virker ikke. • Kontroller om strømbryteren er koblet ut.

• Kontroller om tidsuret er stilt inn.

Enheten mottar ikke signal fra fjernkontrollen. • Sikre at mottakeren ikke er blokkert.

• Bestemte ﬂ uoriserende lys kan påvirkes med signalsenderen. Vennligst rådspør din nærmeste forhandler.

“ION” indikator på utendørs enheten blinker.

• Trykk

knapp to ganger. Hvis indikatoren blinker fremdeles, kontakt

forhandleren.

NORSK

Enheten stopper og tidsurindikatoren blinker.

Trykk i 5

sekunder.

Trykk i 5

sekunder for å stoppe kontrollen.

TIMER

ON SET

132

OFF

CANCEL

AC RC

RESETSET CHECK CLOCK

Trykkes ned til du

hører et pip. Deretter skriver du ned feilkoden.

• Slå deretter av enheten og oppgi denne feilkoden til din nærmeste forhandler.

MERKNAD:

• Enheten kan være operativ (med 4 pip) på en begrenset måte, avhengig av feilen.

TURVATOIMET TURVATOIMET

Ilman

tuloaukko

Ilman

poistoaukko

Ilman

tuloaukko

Ilman

tuloaukko

Ilman

poistoaukko

MÄÄRITELMÄ

Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:

Tämä symboli merkitsee KIELLETTYÄ toimintaa.

Noudata seuraavia ohjeita käyttäjän tai muiden henkilöiden loukkaantumisen ja aineellisten vahinkojen välttämiseksi. Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla:

Vaara

Kauko-ohjain

• Älä käytä ladattavia (Ni-Cd) paristoja.

• Pidä kaukosäädin poissa lasten ulottuvilta, jotta he eivät vahingossa nielaisisi sen paristoja.

• Poista paristot, jos yksikköä ei käytetä pitkään aikaan.

• Uudet samantyyppiset paristot tulee asettaa paikalleen merkityn napaisuuden mukaisesti kauko-ohjaimen virhetoimintojen välttämiseksi.

• Älä käytä samaa pistorasiaa muiden laitteiden kanssa.

• Älä muuta virtajohtoja.

• Älä käytä jatkojohtoja.

• Älä käytä laitetta märin käsin.

• Älä käynnistä tai sammuta yksikköä työntämällä pistokkeen pistorasiaan tai vetämällä sen irti.

• Työnnä pistoke kunnolla paikalleen.

• Käytä määriteltyä syöttöjohtoa.

• Jos syöttöjohto vaurioituu, valmistajan, valmistajan valtuuttaman huoltohenkilön tai muun vastaavan pätevän henkilön tulee vaihtaa se vaaratilanteiden välttämiseksi.

• Sähköpistokkeeseen kertyvä pöly pitää pyyhkiä pois kuivalla rätillä säännöllisesti.

• Tämä laite täytyy maadoittaa. Erittäin suositeltavaa on asentaa vikavirtarele (ELCB, Earth Leakage Circuit Breaker) tai jäännösvirtalaite (RCD, Residual Current Device). Muuten laitteen toimintahäiriö voi aiheuttaa sähköiskun tai tulipalon.

• Hätätapauksessa tai epätavallisessa tilanteessa (esimerkiksi havaitessasi palaneen hajua) katkaise virransyöttö laitteeseen, irrota pistoke pistorasiasta ja ota yhteyttä laitteen jälleenmyyjään.

Tämä merkki varoittaa kuoleman ja vakavien loukkaantumisten vaarasta.

• Älä asenna, poista tai uudelleen asenna yksikköä yksin; virheellisestä asennuksesta voi seurata vuoto, sähköisku tai tulipalo. Ota yhteyttä valtuutettuun jälleenmyyjään tai asiantuntijaan asennusta varten.

• Älä työnnä sormiasi tai vieraita esineitä laitteeseen.

• Älä yritä korjata yksikköä itse.

Virransyöttö

Sisäyksikkö

tuloaukko

Ilman

poistoaukko

Ilman

tuloaukko

Ilman

tuloaukko

Ilman

poistoaukko

Nämä symbolit merkitsevät PAKOLLISIA toimintoja.

Tämä merkki varoittaa

Varoitus

• Älä asenna yksikköä räjähdysalttiiseen ilmapiiriin.

• Älä pese yksikköä vedellä, bentseenillä, ohenteilla tai hankausjauheilla.

• Älä käytä muihin tarkoituksiin, kuten ruuan säilömiseen.

• Älä käytä mitään syttyviä laitteita ilman tuloaukon edessä.

• Älä altistu suoraan kylmälle ilmalle pitkäksi aikaa.

• Varmista, että valumaputki on liitetty oikein. Muuten voi syntyä vuotoja.

• Tuuleta huone säännöllisesti.

• Älä irrota pistoketta vetämällä johdosta.

• Kytke virransyöttö pois päältä ja irrota pistoke verkosta ennen puhdistamista tai huoltotöitä.

• Kytke virransyöttö pois päältä ja irrota pistoke verkosta, jos yksikköä ei käytetä pitkään aikaan.

• Ilmastointilaite on varustettu kiinteällä syöksyjännitesuojalaitteella. Kuitenkin voit haluta irrottaa laitteen virransyötöstä suojataksesi ilmastointilaitetta vaurioilta epätavallisen voimakkaan salamoinnin aikana. Älä koske ilmastointilaitteeseen ukonilman aikana, sillä se voi aiheuttaa sähköiskun.

• Älä istu tai astu äläkä aseta mitään esineitä laitteen päälle.

• Älä koske terävään alumiiniseen jäähdytysripaan.

loukkaantumisen ja aineellisen vahingon vaarasta.

Sisäyksikkö

Virransyöttö

Ulkoyksikkö

• Älä työnnä sormiasi tai vieraita esineitä laitteeseen.

• Varmista, että valumaputki on liitetty oikein. Muuten voi syntyä vuotoja.

• Pitkien käyttökausien jälkeen tulee tarkistaa, ettei asennusteline ole vahingoittunut.

SÄÄNNÖSTIETOJA SÄÄNNÖSTIETOJA

SISÄLLYSLUETTELO

HUOM.:

KÄYTTÖOLOSUHTEET

Tätä laitetta ei ole tarkoitettu pienten lasten tai heikkojen henkilöiden käyttöön ilman valvontaa. Pieniä lapsia tulisi valvoa, jotta varmistetaan, etteivät he leiki laitteen kanssa.

KÄYTTÖOLOSUHTEET

Käytä tätä ilmastointilaitetta seuraavissa lämpötiloissa

Lämpötila (°C)

JÄÄHDYTYS

LÄMMITYS

Korkeintaan 32 23 43 26

Vähintään 16 11 -15 -

Korkeintaan 30 - 24 18

Vähintään 16 - -10 -

* DBT: Kuiva lämpötila *WBT: Märkä lämpötila

HUOMAA: • Tämä yksikkö pystyy toimimaan jäähdyttimenä vielä silloinkin, kun ulkolämpötila on niinkin matala kuin -15°C muussa kuin olohuoneessa, esim. tietokonehuoneessa, jossa huonelämpötila on 16°C tai lämpimämpi ja huoneilmankosteus korkeintaan 80%. Laitteen kompressori

sammuu automaattisesti kun uulkoöämpötila laskee alle -15°C:n. Kun ulkolämpötila nousee yli -15°C:n, kompressori alkaa jälleen toimia.

• Kun ulkolämpötila on edellä mainitun lämpötila-alueen ulkopuolella,

lämmitysteho laskee huomattavasti ja ulkoyksikkö voi pysähtyä suojauksen ohjausta varten.

Virtapistokkeita saa korvata tai asentaa vain valtuutettu/pätevä henkilöstö. Verkkojohtimen johtojen väritys noudattaa seuraavaa koodia:

Liittimet punainen

musta

vihreä/keltainen

jännitteinen

Johdotuksen värikoodaus voi vaihdella maiden omien standardien mukaan.

Sisällä Ulkona

*DBT *WBT *DBT *WBT

Värit (Ison-Britannian standardi)

johdot

ruskea

neutraali

sininen

maa

vihreä-keltainen

Kiitos, että valitsit

ilmastointilaitteen

SISÄLLYSLUETTELO

TURVATOIMET

SÄÄNNÖSTIETOJA

TUOTTEEN KUVAUS JA TOIMINTA

HOITO JA PUHDISTUS

VIANETSINTÄ

PIKAOPAS

TAKAKANSI

HUOM.:

Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta tulevasta parannuksesta.

16~17

SUOMI

YMPÄRISTÖVAATIMUKSET

Paristojen hävittäminen Paristot tulee kierrättää tai hävittää sopivalla tavalla.

LOPPUHÄVITYS

“Ohjeet loppukäyttäjälle” kaikkien ilmastointilaitteiden osalta: Tässä ilmastointilaitteessa on yllä oleva merkki, joka tarkoittaa, ettei sähkölaitteita saa hävittää kotitalousjätteen mukana. Euroopan yhteisön jäsenmailla (*) tulee olla näille tuotteille tarkoitettu keräysjärjestelmä. Älä yritä purkaa järjestelmää itse, sillä virheellinen jätteiden käsittely voi vahingoittaa terveyttäsi ja ympäristöä. Purkaminen ja jäähdytysaineen, öljyn ja muiden osien hävitys on pätevän asentajan tehtävä, ja se tulee suorittaa voimassaolevien paikallisten ja kansallisten määräysten mukaisesti. Ilmastointilaitteet tulee käsitellä erityisessä käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja hyötykäyttöä varten eikä niitä tule hävittää kunnallisen jätehuollon kautta. Ota yhteyttä asentajaan, jälleenmyyjään tai paikallisiin viranomaisiin saadaksesi lisätietoja. Jätteiden virheellinen hävitys voi johtaa rangaistuksiin kansallisen lainsäädännön mukaan.

*jokaisen jäsenvaltion kansallisen lainsäädännön alainen

Tietoja hävityksestä muissa maissa Euroopan unionin ulkopuolella

Tämä symboli on voimassa vain Euroopan unionin alueella. Jos haluat hävittää tämän tuotteen, ota yhteyttä asentajaan, jälleenmyyjään tai paikalliseen viranomaiseen saadaksesi tietoja oikeasta hävitystavasta.

• Älä käynnistä laitetta lattian vahauksen aikana. Kun vahaus on tehty, tuuleta huone huolellisesti, ennen kuin käytät laitetta.

• Älä asenna laitetta öljyiseen tai savuiseen tilaan.

FAN

SPEE

AIR

SWING

AUTO

HEA

COOL

DRY

ION

OFF/ON

TEM

MOD

QUIET

AIR SWING

TIMER ON SET

OFF

CANCE

AC RC

RES

ETSET CHECK

CLOCK

INV

ERTER

132

POW

ERFUL FAN SPEED

ion

TUOTTEEN KUVAUS JA TOIMINTA TUOTTEEN KUVAUS JA TOIMINTA

Etupaneeli

Ilman

suodatin

Kaukosäätimen näyttö

Ultraääni-

ilmanpuhdistuslaite

Ilmavirran suuntausaukko

• Älä säädä manuaalisesti.

Maksimietäisyys: 10m

Ionisointilaite

Älä kosketa käytön aikana.

Auto OFF/ON -painike

• Käytetään, jos kaukosäädin ei toimi tai se on hukassa.

Vaihe Toiminto Tila

1 Paina kerran. Automaa-ttinen

Paina ja pidä painettuna, kunnes

kuulet yhden piippauksen, vapauta sitten.

Toista vaihe 2. Paina ja pidä painettuna kunnes

kuulet kaksi piippausta, vapauta sitten.

Toista vaihe 3. Paina ja pidä painettuna, kunnes

kuulet kolme piippausta, vapauta sitten.

Vastaanotin

Sammuta painamalla painiketta.

INDIKAATTORI

(Vihreä)

(Appelsiini) (Appelsiini) (Vihreä)

OFF/ON

LAITTEEN KÄYNNISTÄMINEN JA SAMMUTTAMINEN

• Varo koskemasta kaukosäätimen näytön VIRRANKATKAISUpainikkeeseen, sillä sen tahaton painaminen voi käynnistää tai sammuttaa laitteen väärässä vaiheessa.

TEMP

LÄMPÖTILAN SÄÄTÄMINEN

Voimajäähdytys

Tavallinen jäähdytys

Voimalämmitys

(Vihreä) (Sininen)

• Lämpötila-alue: 16°C ~ 30°C.

• Suosituslämpötilan käyttäminen voi säästää energiaa. LÄMMITYS : 20°C ~ 24°C. JÄÄHDYTYS : 26°C ~ 28°C. KUIVATUS : 1°C ~ 2°C huoneenlämpötilaa vähemmän.

MODE

TOIMINTATILAN VALITSEMINEN

HELPPOKÄYTTÖINEN AUTOMAATTITILA

• Laite valitsee toimintatilan 30 minuutin välein lämpötila-asetuksen, ulkolämpötilan ja sisälämpötilan perusteella. Toimintatilan valinnan aikana virran indikaattori vilkkuu.

LÄMMITYS - Lämpöä elämään

• Laitteen lämpeneminen kestää jonkin aikaa. Tällöin virran indikaattori vilkkuu.

JÄÄHDYTYS - Viileää ilmaa KUIVATUS - Kosteuden poisto

• Laitteen tuuletin toimii hiljaisella nopeudella ja jäähdyttää ilmaa vain vähän.

AJASTIMEN KÄYTTÄMINEN

VALINNAISET ASETUKSET

FAN SPEED

TUULETTIMEN NOPEUDEN SÄÄTÄMINEN (VIISI VAIHTOEHTOA)

• AUTO-asetuksen aikana sisätuulettimen nopeutta säädetään automaattisesti toimintatilan mukaan.

ILMAVIRRAN SUUNNAN

SÄÄTÄMINEN (VIISI VAIHTOEHTOA)

• Pitää huoneen ilmastoituna.

• Jos AUTO on käytössä, suuntausaukot liikkuvat automaattisesti vasemmalle, oikealle, ylös ja alas.

• Lämmityksen aikana laite ohjaa ilmavirran ensin vaakatasoon ja suuntaa sen sitten alaspäin. Lämpötilan noustessa ilmavirran suuntausaukko alkaa liikkua vasemmalla ja oikealle.

ILMANPUHDISTUS

• Raitisilmavaikutuksen tarjoaminen tuottamalla negatiivisia ioneita.

- Ionitoiminta voidaan aktivoida erikseen. Lopeta

toiminto painamalla

QUIET

HILJAINEN TOIMINTAÄÄNI

OFF/ON

• Tämä toiminto vähentää ilmavirrasta syntyvää ääntä.

POWERFUL

HALUTUN LÄMPÖTILAN SAAVUTTAMINEN NOPEASTI

• Ultraääni-ilmanpuhdistuslaite (super allergeenisuodatin) toimii automaattisesti, kun yksikkö on kytketty päälle.

QUIET

•

POWERFUL

ja toiminnot ovat käytettävissä kaikissa toimintatiloissa, ja ne voi poistaa käytöstä painamalla toiminnon painiketta uudelleen.

QUIET

POWERFUL

•

eivät voi olla valittuina

samanaikaisesti.

AJASTIMEN KÄYTTÄMINEN

• Laitteen KÄYNNISTÄMINEN ja SAMMUTTAMINEN haluttuna aikana.

OFF

Valitse ON

Määritä aika. Vahvista.

TIMER

SET

(päällä) tai OFF

(pois) -ajastin.

• Peruuttaaksesi ON tai OFF-ajastimen, paina ja paina sitten

OFF

CANCEL

• Kun ajastin on käytössä, laite saattaa käynnistyä (enintään 30 minuuttia) ennen määritettyä aikaa, jotta haluttu lämpötila saavutetaan määräaikaan mennessä.

• Ajastimen toiminta perustuu kaukosäätimen avulla määritettyyn kellonaikaan. Ajastin toistaa toiminnon päivittäin. Lisätietoja kellonajan asettamisesta on takakannen kohdassa Kauko-ohjaimen valmistelu.

• Viimeksi käytetyn, manuaalisesti poistetun tai esimerkiksi sähkökatkoksen takia nollautuneen ajastimen asetuksen voi palauttaa kytkemällä laitteeseen virran ja painamalla

VALINNAISET ASETUKSET

SET

Lisää tai vähennä laitteen virran indikaattorin kirkkautta painamalla painiketta viiden sekunnin ajan.

Vaihda lämpötila-asteikoksi °C tai °F painamalla painiketta kymmenen sekunnin ajan.

Ota käyttöön 12- (ap/ip) tai 24-tuntinen kello painamalla painiketta viiden sekunnin ajan.

Palauta kaukosäätimen oletusasetukset painamalla tätä painiketta.

Ei käytössä perustoiminnoissa.

RESET

SET

CLOCK

RESET

Jos jäähdytyslämpötilaa nostetaan 1°C tai lämmityslämpötilaa lasketaan 2°C, energiaa kuluu 10% vähemmän.

Vähennä jäähdytystoiminnon aikaista virrankulutusta sulkemalla verhot, jotta aurinko ei pääse lämmittämään huoneilmaa.

tai

SUOMI

ILMAN SUODATIN

ULTRAÄÄNI-ILMANPUHDISTUSLAITE

Poista

SISÄYKSIKKÖ

Poista

IONISOINTILAITE

ETUPANEELI

HOITO JA PUHDISTUS HOITO JA PUHDISTUS

PESUOHJEET

VINKKI

JÄÄHDYTYSRIPA

KAUSITARKASTUS PITKÄN KÄYTTÖTAUON JÄLKEEN

KRIITTISET VIKATAPAUKSET

PIDEMPIAIKAINEN KÄYTTÄMÄTTÖMYYS

•

Ennen puhdistamista katkaise virransyöttö ja irrota pistoke

pistorasiasta.

•

VAROITUS

PESUOHJEET

• Älä käytä bentseeniä, ohennetta tai hankausjauhetta.

• Käytä saippuaa ( pH7) tai neutraalia yleispuhdistusainetta.

• Älä käytä yli 40°C lämpöistä vettä.

ILMAN SUODATIN

• Ilmansuodattimet tulee puhdistaa kahden viikon välein.

• Pese ja huuhtele suodatin varovaisesti vedellä. Älä vahingoita suodattimen pintaa.

• Anna suodattimien kuivaa täysin kuiviksi varjoisessa paikassa, suojattuina tulelta tai suoralta auringonvalolta.

• Korvaa vioittuneet suodattimet uusilla.

Älä koske alumiiniseen jäähdytysripaan, sen terävät reunat voivat

aiheuttaa vammoja.

Poista

JÄÄHDYTYSRIPA

Poista

VINKKI

• Puhdista suodatin säännöllisesti taataksesi parhaan tuloksen ja vähentääksesi energiankulutusta.

• Ota yhteyttä jälleenmyyjään säännöllisten katsastusten vuoksi.

ETUPANEELI

Irrota se nostamalla ja vetämällä. Pese varovaisesti ja kuivaa.

SISÄYKSIKKÖ

Pyyhi yksikkö varovasti pehmeällä, kuivalla liinalla.

ULTRAÄÄNI-ILMANPUHDISTUSLAITE

Poista

• Suosittelemme, että puhdistat tämän suodattimen 6 kuukauden välein.

• Vaihda suodatin 3 vuoden välein tai korvaa vahingoittuneet suodattimet tarvittaessa.

Osan nro: CZ-SA13P

KAUSITARKASTUS PITKÄN KÄYTTÖTAUON JÄLKEEN

• Tarkista kauko-ohjaimen paristot.

• Ei esteitä ilman tulo- ja poistoaukkoihin.

• Kun laite on toiminut 15 minuutin ajan, ilman tulo- ja poistoaukkojen välillä voi olla seuraavanlainen lämpötilaero: Jäähdytys: ≥ 8°C Lämmitys: ≥ 14°C

PIDEMPIAIKAINEN KÄYTTÄMÄTTÖMYYS

• Kuivaa laite ottamalla lämmitys käyttöön 2~3 tunnin ajaksi.

• Katkaise virransyöttö ja irrota pistoke rasiasta.

• Poista kauko-ohjaimen paristot.

Imuroi super allergeenisuodatin.

Imuroi, pese ja kuivaa kehys.

IONISOINTILAITE

Puhdista pumpulitikulla.

KRIITTISET VIKATAPAUKSET

KATKAISE VIRRANSYÖTTÖ JA IRROTA LAITE PISTORASIASTA. SOITA valtuutetulle jälleenmyyjälle, jos kyseessä on jokin seuraavista tilanteista:

• Epätavallinen ääni käytön aikana.

• Kauko-ohjaimeen on päässyt vettä/vieraita hiukkasia.

• Sisäyksiköstä vuotaa vettä.

• Katkaisija kytkee pois päältä toistuvasti.

• Virtajohto lämpenee epätavallisen kuumaksi.

• Kytkimet tai painikkeet eivät toimi oikein.

HUOM.:

Laitteen toiminta keskeytyy ja ajastimen indikaattori vilkkuu.

Ilmiö

Tarkista

VIANETSINTÄ VIANETSINTÄ

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

Ilmiö

Syy

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

Ilmiö

Syy

Sisäyksiköstä tulee sumua. • Vesi tiivistyy jäähdytystoiminnan seurauksena. Veden virtauksen ääni toiminnan aikana. • Jäähdytysaine virtaa laitteen sisällä. Huoneessa on omituinen haju. • Kyseessä voi olla seinistä, matosta, huonekaluista tai vaatteista tuleva

kostea haju.

Sisätuuletin pysähtyy ajoittain automaattisen

• Tämä auttaa poistamaan ympäröivät hajut.

tuulettimen nopeuden asetuksen aikana. Toiminta viivästyy muutamilla minuuteilla

• Viivästyminen suojaa yksikön kompressoria.

uudelleen käynnistämisen jälkeen. Ulkoyksiköstä tulee vettä/höyryä. • Putkissa tapahtuu tiivistymistä tai höyrystymistä. Ajastimen indikaattori palaa jatkuvasti. • Ajastimen asetus toistuu päivittäin asetuksen jälkeen. Virran indikaattori vilkkuu laitteen toiminnan

• Yksikkö on sulatustilassa, ja sulanut jää virtaa ulos ulkoyksiköstä.

aikana ja sisätuuletin on pysähtynyt. Sisätuuletin pysähtyy ajoittain

• Tahattoman jäähdytysvaikutuksen ehkäisemiseksi.

lämmitystoiminnan aikana. Virran indikaattori vilkkuu ennen yksikön

kytkemistä päälle.

• Tämä on alustava vaihe valmisteltaessa laitteen toimintaa, kun ON-ajastin on asetettu päälle.

Laitteesta kuuluu pauketta käytön aikana. • Paneeli laajenee tai supistuu lämpötilan vaikutuksesta.

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

Ilmiö

Tarkista

Lämmitys/jäähdytys ei ole tehokasta. • Aseta oikea lämpötila.

• Sulje ovet ja ikkunat.

• Puhdista tai vaihda suodattimet.

• Poista mahdolliset esteet ilman tulo- ja poistoaukoista.

Äänekäs toiminnan aikana. • Tarkista, onko yksikkö asennettu vinoon. Kauko-ohjain ei toimi.

(Näyttö on himmeä tai kaukosäätimen signaali

• Aseta paristot laitteeseen oikein.

• Vaihda paristot tarvittaessa.

heikko.)

Yksikkö ei toimi. • Tarkista, onko vikavirtakytkin lauennut.

• Tarkista, onko ajastin käytössä.

Laite ei vastaanota kaukosäätimen signaalia. • Varmista, ettei kaukosäätimen ja laitteen välissä ole esteitä.

• Loistevalaistus saattaa häiritä kaukosäätimen signaalin kulkua. Kysy tarvittaessa lisätietoja laitteen jälleenmyyjältä.

Sisäyksikön Ion-indikaattori vilkkuu.

• Paina

-painiketta kahdesti. Jos merkkivalo vilkkuu edelleen, ota

yhteyttä jälleenmyyjään.

SUOMI

Laitteen toiminta keskeytyy ja ajastimen indikaattori vilkkuu.

Paina 5

sekunnin ajan.

Paina 5

sekunnin ajan poistuaksesi tarkistustilasta.

TIMER

ON SET

132

OFF

CANCEL

AC RC

RESETSET CHECK CLOCK

Paina, kunnes kuulet

äänimerkin. Kirjoita sen jälkeen vikakoodi muistiin.

• Kytke yksikkö pois päältä ja kerro virhekoodi kylmäasentajallesi.

HUOM.:

• Yksikkö voi olla rajoitetusti käyttökuntoinen (4 piippausta) virheestä riippuen.

SIKKERHEDSFORSKRIFTER SIKKERHEDSFORSKRIFTER

Luftindtag

Luftudtag

DEFINITION

Anvisninger, der skal følges, klassiﬁ ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT .

Overhold venligst følgende for at undgå person- og tingskade. Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassiﬁ ceret nedenstående:

Advarsel

Fjernbetjening

• Undlad brug af genopladelige (Ni-Cd) batterier.

• Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.

• Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at

Dette symbol advarer om fare for dødsfald eller alvorlig tilskadekomst

Indendørs enhed

• Du må ikke selv installere, demontere eller genopsætte anlægget. Forkert installation kan forårsage lækage, elektrisk stød eller brand. Kontakt din aut. Panasonic-forhandler eller en aut. elinstallatør vedr. installation.

• Du må ikke stikke ﬁ ngrene eller andre genstande ind i enheden.

• Lad være med selv at forsøge at reparere anlægget.

fjernbetjeningen fungerer, som den skal.

Luftindtag

Strømforsyning

• Brug ikke en stikkontakt, der også anvendes til andet udstyr.

• Lad være med at foretage nogen form for ændringer på netledningen.

Luftudtag

• Undlad brug af forlængerledninger.

• Sørg for ikke at betjene anlægget med fugtige hænder.

• Undlad at betjene eller standse anlægget ved at sætte stikproppen i eller tage den ud af stikkontakten.

Luftindtag

• Sæt netstikket i på den rigtige måde.

• Brug den anviste netledning.

• Hvis netledningen er beskadiget, skal den udskiftes

Luftindtag

af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvaliﬁ kationer for at undgå risikoen for skader.

• Støv på det elektriske stik skal aftørres

Luftudtag

regelmæssigt med en tør klud.

• Dette udstyr skal være jordet, og det anbefales på det kraftigste, at det installeres med en fejlstrømsafbryder i form at et HFI-relæ (ELCB) eller FI-relæ (RCD). Ellers kan det forårsage elektrisk stød eller brand i forbindelse med fejlfunktion.

• I nødstilfælde eller unormale forhold (lugter brændt osv.), skal strømforsyningen slukkes og frakobles, og din nærmeste forhandler skal kontaktes.

Disse symboler angiver handlinger, der er PÅBUDTE.

Dette symbol

Forsigtig

advarer om fare for person- eller tingskade.

Indendørs enhed

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.

• Undlad at rengøre anlægget med vand, rensebenzin, fortynder eller skurepulver.

• Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.

• Undlad at bruge nogen form for brændbart udstyr foran luftudtaget.

• Sørg for ikke at udsætte dig for kold luft i længere perioder.

• Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

• Sørg for regelmæssig ventilation af rummet.

Strømforsyning

• Lad være med at afbryde anlægget ved at trække i netledningen.

• Afbryd strømmen, og tag stikket ud af stikkontakten, inden der foretages rengøring eller service.

• Sluk for strømmen, og tag stikket ud af stikkontakten, hvis anlægget ikke skal bruges i længere tid.

• Dette airconditionanlæg er udstyret med en anordning til overspændingsbeskyttelse. For at beskytte airconditionanlægget yderligere mod lynnedslag anbefales det at tage stikket ud af stikkontakten I forbindelse med kraftigt tordenvejr. Rør ikke ved airconditionanlægget, når der er tordenvejr eller lyn, da det kan forårsage elektrisk stød.

Udendørsenhed

• Du må ikke sidde på, træde op på eller anbringe noget på enheden.

• Rør ikke ved de skarpe aluminiumsblade.

Udendørsenhed

• Du må ikke stikke ﬁ ngrene eller andre genstande ind i enheden.

• Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

• Kontroller efter længere driftsperioder, at anlæggets stativ ikke er beskadiget.

FORSKRIFTSMÆSSIGE OPLYSNINGER FORSKRIFTSMÆSSIGE OPLYSNINGER

INDHOLDSFORTEGNELSE

DRIFTSBETINGELSER

BEMÆRK:

Dette anlæg må kun betjenes af mindre børn eller svagelige personer, når det foregår under opsyn. Mindre børn skal holdes under opsyn for at sikre, at de ikke leger med anlægget.

DRIFTSBETINGELSER

Brug dette airconditionanlæg inden for følgende temperaturområder

Temperatur (°C)

KØLING

OPVARMNING

Maksimum 32 23 43 26

Minimum 16 11 -15 -

Maksimum 30 - 24 18

Minimum 16 - -10 -

*DBT: Tørpæretemperatur *WBT: Vådpæretemperatur

BEMÆRK: • Anlægget kan stadig bruges til afkøling ved udendørstemperaturer ned til -15°C i rum, der ikke anvendes til beboelse som f.eks. et computerrum med en rumtemperatur på 16°C eller højere og en luftfugtighed i rummet på op til 80%. Når udendørstemperaturen falder

til -15°C, vil kompressoren blive slået fra og først genoptage driften, når temperaturen igen stiger til over -15°C.

• Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

Indendørs Udendørs

*DBT *WBT *DBT *WBT

Tak for dit valg af

Air Conditioner

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER

FORSKRIFTSMÆSSIGE OPLYSNINGER

PRODUKTOVERSIGT OG BETJENING

PASNING & RENGØRING

FEJLFINDING

KVIKVEJLEDNING

BAGOMSLAG

22~23

DANSK

Udskiftning eller montering af netstik må kun foretages af aut. elinstallatører eller fagpersoner med tilsvarende kvaliﬁ kationer. Ledningerne i denne netledning er farvet i henhold til følgende kode:

Polklemmer

rød

sort

grøn/gul

strømførende

Ledninger

nulleder

farver (Britisk standard)

brun

blå

jord

grøn-gul

Farvekoder for ledninger kan variere afhængigt af landets standard for farvekodning af ledninger.

BEMÆRK:

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

MILJØMÆSSIGE KRAV

Bortskaffelse af batterier Batterierne skal genbruges eller bortskaffes på forsvarlig vis.

BORTSKAFFELSE AF ANLÆGGET EFTER ENDT LEVETID

“Vejledning for slutbruger” af airconditionanlæg: Dette airconditionanlæg er forsynet med ovenstående mærkning, der angiver, at elektrisk udstyr ikke må bortskaffes sammen med alm. husholdningsaffald. EU-lande (*) bør have etableret et særligt indsamlingssystem for sådanne produkter. Forsøg ikke selv at adskille anlægget, da dette kan medføre skadevirkninger for dit helbred eller miljøet som følge af forkert affaldshåndtering. Fjernelse af kølemiddel, olie og andre dele skal foretages af en kvaliﬁ ceret fagmand i overensstemmelse med gældende lokale og nationale forskrifter. Airconditionanlæg skal aﬂ everes til et særligt indsamlingssted med henblik på genanvendelse, genbrug og genindvinding og må ikke bortskaffes i forbindelse med den kommunale renovationsordning. Kontakt din installatør, forhandler eller de lokale myndigheder for at få ﬂ ere oplysninger. Hvis affaldsprodukter ikke håndteres i overensstemmelse med nationale forskrifter, kan det medføre strafansvar i form af bøde.

*I henhold til gældende lovgivning i hver medlemsstat

Information om bortskaffelse i lande uden for EU

Disse symboler er kun gældende inden for EU. Hvis du ønsker at bortskaffe dette produkt, skal du kontakte din installatør, forhandler eller de lokale myndigheder for at få oplysninger om den korrekte form for bortskaffelse.

• Du må ikke tænde enheden (ON), når der vokses gulv. Når et gulv er blevet vokset, skal der luftes grundigt ud, før enheden tændes.

• Du må ikke installere enheden i omgivelser, hvor der er fedtet og røget.

FAN

SPEE

AIR

SWING

AUTO

HEA

COOL

DRY

ION

OFF/ON

TEM

MOD

QUIET

AIR SWING

TIMER ON SET

OFF

CANCE

AC RC

RES

ETSET CHECK

CLOCK

INV

ERTER

132

POW

ERFUL FAN SPEED

ion

PRODUKTOVERSIGT OG BETJENING PRODUKTOVERSIGT OG BETJENING

Frontpanel

Luftﬁ lter

Ultralyds-

luftrensningsenhed

Luftstrømningsspjæld

• Må ikke indstilles manuelt.

Maksimal rækkevidde: 10m

Ioniseringsenhed

Må ikke berøres under driften.

Knappen auto OFF/ON (auto-tænd/sluk)

• Bruges, når fjernbetjeningen er forlagt eller ikke fungerer.

Trin Handling Funktion

1 Tryk en gang. Auto-funktion

Tryk, og hold nedtrykket,

til du hører et bip, og slip så.

Gentag trin 2. Tryk, og

hold nedtrykket, til du hører to bip, og slip så.

Gentag trin 3. Tryk, og

hold nedtrykket, til du hører tre bip, og slip så.

Tryk på knappen for at slukke.

Modtager

(Grøn)

(Appelsin) (Appelsin)

OFF/ON

SÅDAN TÆNDES OG SLUKKES ANLÆGGET

INDIKATOR

(Grøn)

• Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start/stop af anlægget.

Tvunget

Normal

Tvunget

opvarmning

(Grøn)

(Blå)

køling

Fjernbetjeningens display

TEMP

SÅDAN INDSTILLES TEMPERATUREN

• Områdevalg: 16°C ~ 30°C.

• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse.

OPVARMNINGSTILSTAND: 20°C ~ 24°C. AFKØLINGSTILSTAND: 26°C ~ 28°C. TØRRINGSTILSTAND: 1°C ~ 2°C lavere end rumtemperatur.

MODE

SÅDAN VÆLGES DRIFTSTILSTAND

AUTO-TILSTAND - Praktisk for dig

• Anlægget vælger driftstilstand hvert 30. minut i overensstemmelse med temperaturindstilling, udendørs- og rumtemperatur. Under driftstilstand blinker driftsindikatoren.

OPVARMNINGSTILSTAND - Nyd den varme luft

• Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand.

AFKØLINGSTILSTAND - Nyd den kølige luft TØRRINGSTILSTAND - Affugter omgivelserne

• Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

SÅDAN INDSTILLES TIMEREN

EKSTRA INDSTILLINGER

FAN SPEED

SÅDAN VÆLGES BLÆSERHASTIGHED (5 VALGMULIGHEDER)

• I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

SÅDAN JUSTERES LUFTSTRØMSRETNINGEN (5 VALGMULIGHEDER)

• Sørg for at holde rummet ventileret.

• Hvis der er valgt AUTO, svinger luftspjældene automatisk til højre/venstre og op/ned.

• I opvarmningstilstand blæses luften vandret ud et stykke tid, hvorefter den blæses nedad, og luftspjældene begynder at svinge til venstre/højre, når temperaturen er steget.

SÅDAN FÅR DU REN LUFT

• Giver en friskluftsvirkning ved at producere negative ioner.

- Iondrift kan aktiveres uafhængigt. Tryk på

OFF/ON

for

at standse driften.

QUIET

SÅDAN FÅR DU STØJSVAGE OMGIVELSER

• Denne drift reducerer luftstøj.

POWERFUL

SÅDAN OPNÅS TEMPERATUREN HURTIGT

SÅDAN INDSTILLES TIMEREN

• Sådan slås anlægget TIL og FRA på et forudbestemt tidspunkt.

OFF

Slå timer TIL

eller FRA.

• Annullering af TIL- eller FRA-timer foretages ved at trykke på

elle

Indstil et

tidspunkt.

, og så trykke på

OFF

TIMER

SET

Bekræft.

CANCEL

• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 30 minutter før) for at opnå den ønskede temperatur til tiden.

• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret ﬁ ndes på bagsiden under Klargøring af fjernbetjening.

• Hvis timeren annulleres manuelt eller i tilfælde af strømsvigt, kan du genskabe den tidligere indstilling

(når strømmen vender tilbage) ved at trykke på

EKSTRA INDSTILLINGER

SET

Holdes nede i 5 sekunder for at dæmpe eller gendanne anlæggets indikatorlysstyrke.

DANSK

• Ultralydsluftrensningsenheden (super allerubuster) kører automatisk, når der først er tændt for anlægget.

QUIET

POWERFUL

•

og drift er mulig i alle tilstande og bør annulleres ved at trykke på den aktuelle knap igen.

QUIET

POWERFUL

•

kan ikke vælges samtidigt.

Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.

Holdes nede i ca. 5 sekunder for at vise uret i 12-timersvisning (am/pm) eller 24timersvisning.

Gendanner fjernbetjeningens standardindstilling.

Bruges ikke i normal drift.

RESET

SET

CLOCK

RESET

Indstil temperaturen 1°C højere i køletilstand og 2°C lavere i opvarmningstilstand i forhold til den ønskede temperatur for at opnå en strømbesparelse på 10%.

Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

Tages ud

IONISERINGSENHED

ULTRALYDS-LUFTRENSNINGSENHED

PASNING & RENGØRING PASNING & RENGØRING

RENGØRINGSINSTRUKTIONER

VINK

ALUMINIUMSBLAD

LUFTFILTER

FRONTPANEL

INDENDØRS ENHED

VED SÆSONEFTERSYN EFTER LÆNGERE DRIFTSPAUSE

KRITERIER FOR FUNKTIONSSVIGT

FØR EN LÆNGERE DRIFTSPAUSE

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.

• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage

FORSIGTIG

RENGØRINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.

• Brug kun sæbe ( pH7) eller neutrale rengøringsmidler til husholdning.

• Brug ikke vand, der er varmere end 40°C.

LUFTFILTER

• Luftﬁ ltret skal rengøres hveranden uge.

• Vask/skyl ﬁ lteret forsigtigt med vand for at undgå beskadigelse af ﬁ lterets overﬂ ade.

• Tør ﬁ ltrene grundigt i skygge, væk fra åben ild eller direkte sollys.

• Udskift ﬁ ltret, hvis det er beskadiget.

personskade.

Tages ud

ALUMINIUMSBLAD

Tages ud

VINK

• Rengør ﬁ ltret regelmæssigt for at få de bedste resultater og nedsætte strømforbruget.

• Henvend dig til nærmeste forhandler for at få foretaget sæsoneftersyn.

FRONTPANEL

Afmonteres ved at løfte og trække. Vask det forsigtigt og aftør det.

INDENDØRS ENHED

Aftør anlægget forsigtigt med en blød, tør klud.

ULTRALYDS-LUFTRENSNINGSENHED

Tages ud

• Det anbefales at rengøre dette ﬁ lter hver 6. måned.

• Udskift ﬁ ltret hver 3. år, eller udskift beskadigede ﬁ ltre. Reservedelsnr.: CZ-SA13P

VED SÆSONEFTERSYN EFTER LÆNGERE DRIFTSPAUSE

• Kontrol af batterierne i fjernbetjeningen.

• Ingen blokeringer i luftindtags- og aftræksåbninger.

• Efter 15 minutters drift er det normalt med følgende temperaturforskel på luftindtags- og aftræksåbninger:

Køling: ≥ 8°C Opvarmning: ≥ 14°C

FØR EN LÆNGERE DRIFTSPAUSE

• Aktiver opvarmningstilstand i 2~3 timer for at udtørre de indre dele.

• Afbryd strømmen, og tag stikket ud.

• Fjern batterierne i fjernbetjeningen.

Støvsug superalleru-buster-ﬁ ltret.

Støvsug, afvask, og lad rammen tørre.

IONISERINGSENHED

Rengør med en vatpind.

KRITERIER FOR FUNKTIONSSVIGT

SLUK FOR STRØMMEN, OG TRÆK STIKKET UD. Ring derefter til en autoriseret forhandler i følgende tilfælde:

• Unormal lyd ved drift.

• Vand/fremmede partikler i fjernbetjeningen.

• Vand lækker fra indedelen.

• Sikring springer ﬂ ere gange.

• Elkabel overophedet.

• Afbryder eller knapper fungerer ikke.

BEMÆRK:

Anlægget stopper, og timerindikatoren blinker.

Symptom

Kontrol

Symptom

Årsag

FEJLFINDING FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Kontroller følgende, før service tilkaldes.

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom

Årsag

Der kommer tåge ud af indendørsenheden. • Kondenseringsvirkning på grund af køleprocessen. Lyden af strømmende vand kan høres under

• Kølemiddelstrømning i anlægget.

drift. Der er en mærkelig lugt i rummet. • Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj. Indendørsventilatoren stopper med mellemrum i

• Dette medvirker til at fjerne de omgivende lugte.

forbindelse med automatisk ventilatorindstilling. Driften forsinkes i nogle få minutter efter

• Forsinkelsen er en beskyttelse af anlæggets kompressor.

genstart. Udendørsenheden udsender vand/damp. • Der forekommer kondensering eller fordampning på rørene. Timerindikatoren er altid tændt. • Indstillingen på timeren gentages dagligt, når den først er foretaget. Driftsindikator blinker under driften, og

indendørsventilatoren er standset. Indendørsventilatoren stopper med mellemrum i

• Anlægget kører i afrimningstilstand, og den smeltede rim aftappes fra udendørsenheden.

• For at undgå utilsigtet kølevirkning.

forbindelse med opvarmningstilstand. Strømindikatoren blinker, inden apparet bliver

tændt.

• Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.

En knækkende lyd kan høres under drift. • Panelet udvides/sammentrækkes på grund af temperaturændringer.

Kontroller følgende, før service tilkaldes.

Symptom

Opvarmnings-/køletilstanden fungerer ikke effektivt.

Kontrol

• Indstil temperaturen korrekt.

• Luk alle døre og vinduer.

• Rens eller udskift ﬁ ltrene.

• Fjern alle forhindringer i luftindtags- og aftræksåbninger.

Støj under driften. • Kontroller, om anlægget er blevet installeret på et hældende underlag. Fjernbetjeningen virker ikke.

(Displayet eller sendesignalet er svagt.)

• Isæt batterierne korrekt.

• Udskift svage batterier.

Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.

• Kontroller, om timere er blevet indstillet.

Anlægget modtager ikke signal fra fjernbetjeningen.

Ion-indikatoren på indendørsenheden blinker.

• Sørg for, at modtageren ikke er blokeret.

• Nogle lysstofrør kan forstyrre signalet. Kontakt den nærmeste forhandler.

• Tryk to gange på knappen

. Hvis indikatoren stadig blinker, så

kontakt forhandleren.

DANSK

Anlægget stopper, og timerindikatoren blinker.

Tryk i 5

sekunder.

Tryk i 5

sekunder for at afslutte kontrol.

TIMER

ON SET

132

OFF

CANCEL

AC RC

RESETSET CHECK CLOCK

Tryk, indtil du hører

en bippelyd, og skriv så fejlkoden ned.

• Sluk for anlægget, og vis fejlkoden til den nærmeste forhandler.

BEMÆRK:

• Anlægget kan evt. betjenes (med 4 bip) i begrænset omfang afhængig af fejlen.

MEMO MEMO

SNABBGUIDE/HURTIGGUIDE/PIKAOPAS/

Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Kauko-ohjaimen Valmistelusta •

Klargøring Af Fjernbetjening

SNABBGUIDE/HURTIGGUIDE/PIKAOPAS/

KVIKVEJLEDNING

Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Kauko-ohjaimen Valmistelusta •

Klargøring Af Fjernbetjening

TIMER ON SET

132

OFF

AUTO HEAT

COOL

DRY

ION

MODE

QUIET

POWERFUL FAN SPEED

CANCEL

AC RC

RESETSET CHECK CLOCK

OFF/ON

TEMP

Dra ut • Trekk ut • Vedä ulos • Træk ud

Sätt i batterier av typen AAA eller R03 (kan användas ~ 1 år) •

Sett inn batterier type AAA eller R03 (kan brukes ~ 1 år) •

Aseta AAA- tai R03-paristot paikoilleen (voidaan käyttää noin 1 vuoden ajan) •

Isæt AAA- eller R03-batterier (kan bruges i ~ 1 år)

Stäng locket • Lukk dekselet • Sulje kansi • Luk dækslet

Tryck ner CLOCK • Trykk på CLOCK • Paina CLOCK-painiketta • Tryk på CLOCK

Ställ in tiden • Still inn klokken • Aseta aika • Indstil klokkeslæt

Bekräfta • Bekreft • Vahvista • Bekræft

MODE

Välj önskat läge.

Velg ønsket modus.

Valitse haluamasi toimintatila.

Vælg den ønskede tilstand.

FAN SPEED

AIR SWING

AUTO HEAT

DRY COOL

ion

OFF/ON

Starta/stoppa.

Start/stopp driften.

Käynnistä/sammuta laite.

Start/stop driften.

F565938

AIR SWING

TIMER

ON SET

132

OFF CANCEL

AC RC

RESETSET CHECK CLOCK

INVERTER

Välj önskad temperatur.

TEMP

Matsushita Electric Industrial Co., Ltd.

Web Site: http://www.panasonic.co.jp/global/

Velg ønsket temperatur.

Valitse haluamasi lämpötila.

Vælg den ønskede temperatur.

Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Service Europe, a division of Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Germany

Printed in Malaysia

OFTK0710-00

PANASONIC CSE12HKEA, CSE9HKEA User Manual [da, no, sv, fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
