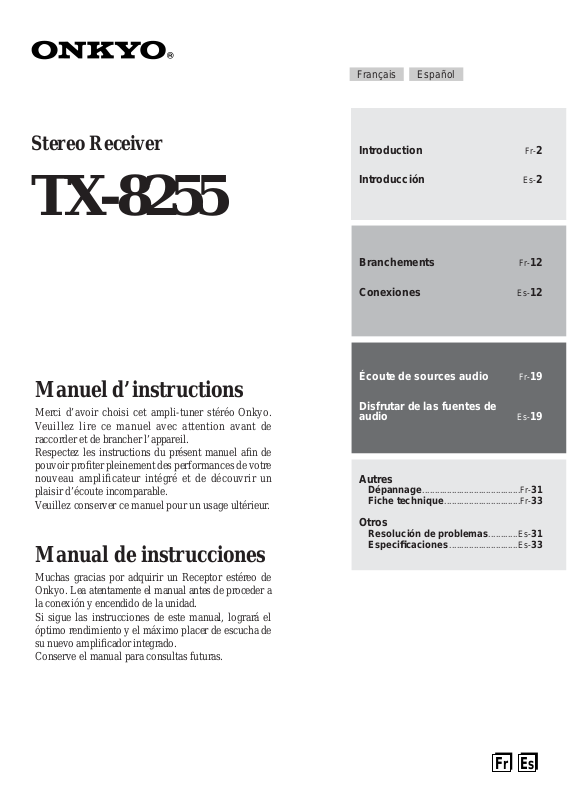

ONKYO TX-8255 User Manual [fr]
Français Español
Stereo Receiver
TX-8255
Manuel d’instructions
Merci d’avoir choisi cet ampli-tuner stéréo Onkyo.
Veuillez lire ce manuel avec attention avant de
raccorder et de brancher l’appareil.
Respectez les instructions du présent manuel afin de
pouvoir profiter pleinement des performances de votre
nouveau amplificateur intégré et de découvrir un
plaisir d’écoute incomparable.
Veuillez conserver ce manuel pour un usage ultérieur.
Manual de instrucciones
Introduction
Introducción
Branchements
Conexiones
Écoute de sources audio
Disfrutar de las fuentes de
audio
Autres
Dépannage
Fiche technique
Otros
Resolución de problemas
Especificaciones
........................................Fr-
...............................Fr-
............Es-
............................Es-
Fr-
Es-
Fr-
Es-
Fr-
Es-
2
2
12
12
19
19
31
33
31
33
Muchas gracias por adquirir un Receptor estéreo de
Onkyo. Lea atentamente el manual antes de proceder a
la conexión y encendido de la unidad.
Si sigue las instrucciones de este manual, logrará el
óptimo rendimiento y el máximo placer de escucha de
su nuevo amplificador integrado.
Conserve el manual para consultas futuras.
Fr Es
ATTENTION:
AFIN DE REDUIRE LES RISQUES D’INCENDIE
ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A
L’HUMIDITE.
DANGER:
AFIN D’EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER
(OU L’ARRIERE) DE L’APPAREIL. CONFIER
TOUT TRAVAIL D’ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.
Remarques importantes pour votre sécurité
1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d’eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d’aération. Installez cet
appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur
telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de
chaleur.
9. N’essayez pas de circonvenir le dispositif de sécurité que représente une fiche polarisée ou une fiche
avec mise à la terre. Une fiche polarisée dispose de
deux lames dont l’une est plus large que l’autre.
Une fiche avec terre est munie de deux lames ainsi
que d’une broche de mise à la terre. La lame la plus
large ou la broche assurent votre sécurité. Si la fiche
fournie ne peut être insérée dans la prise murale,
demandez à un électricien de remplacer la prise.
10. Protégez le cordon d’alimentation en évitant qu’on
ne marche pas dessus et qu’il ne soit plié (notamment au niveau des fiches, des cache-câbles et de la
sortie de l’appareil).
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12.
Utilisez exclusivement le chariot, le support, le trépied, la
AVERTISSEMENT POUR
SUPPORTS À ROULETTES
fixation ou la table spécifié(e)
par le fabricant ou vendu(e)
avec l’appareil. Un chariot
contenant l’appareil doit toujours être déplacé avec précaution pour éviter qu’il ne se
renverse et blesse quelqu’un.
S3125A
13. Débranchez l’appareil durant un orage ou lorsqu’il
reste inutilisé longtemps.
14. Veuillez faire appel à un technicien qualifié pour
l’entretien. Un entretien est indispensable si l’appareil a été endommagé d’une façon ou d’une autre:
cordon d’alimentation ou fiche endommagée, liquide
renversé ou chute de petits objets dans l’appareil,
exposition à la pluie ou à une humidité excessive,
fonctionnement anormal ou chute de l’appareil.
15. Dommages nécessitant réparation
16. Pénétration de corps étrangers et de liquide
17. Piles
18. Veillez à n’installer cet appareil que dans un rack ou
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Un symbole d’éclair fléché dans un triangle
équilatéral est destiné à attirer l’attention de
l’utilisateur sur le fait que certains organes internes
non-isolés de l’appareil sont traversés par un courant
électrique assez dangereux pour constituer un resque
d’électrocution.
Un point d’exclamation dans un triangle équilatéral
est destiné à attirer l’attention de l’utilisateur sur des
instructions importantes relatives à l’entretien et à
l’utilisation du produit.
AVIS
RISQUE DE CHOC ELECTRIQUE
NE PAS
OUVRIR
Débranchez l’appareil du secteur et confiez-le à un
technicien qualifié lorsque:
A. Le cordon d’alimentation ou sa fiche sont
endommagés.
B. Des objets sont tombés dans l’appareil ou du
liquide a été renversé et a pénétré ce dernier.
C. L’appareil a été exposé à la pluie.
D. L’appareil ne semble pas fonctionner normale-
ment lorsque vous l’utilisez en respectant les ins-
tructions données. N’effectuez que les réglages
préconisés dans le manuel car un mauvais
réglage d’autres commandes risque d’endomma-
ger l’appareil et nécessitera un long travail de
remise en état par un technicien qualifié.
E. L’appareil est tombé ou son boîtier est endom-
magé.
F. Ses performances semblent affectées.
Veillez à ne pas insérer d’objets à l’intérieur de
l’appareil car ils pourraient toucher des points de
tension dangereux ou provoquer des court-circuits:
il y a risque d’incendie ou d’électrocution.
Veillez à ne jamais exposer l’appareil à des gouttes
ou des jets d’eau. Ne déposez aucun objet contenant
un liquide (un vase, par exemple) sur l’appareil.
Ne déposez pas de bougies ou d’autres objets brûlants sur cette appareil.
Songez à l’environnement et veillez dès lors à respecter les consignes officielles pour la liquidation
de piles épuisées.
un meuble qui n’entrave pas la ventilation.
Laissez un espace libre de 20 cm au-dessus et à côté
de l’appareil ainsi que 10 cm en face arrière. La face
arrière du rack ou du meuble doit se trouver à 10 cm
ou plus du mur pour assurer une aération adéquate
en vue de dissiper la chaleur.
Fr-
2
Précautions
1. Enregistrement et droits d’auteur
l’utilisation privée, tout enregistrement d’œuvres
protégées par des droits d’auteur est interdit sans
l’accord préalable du détenteur de ces droits.
2. Fusible
3. Entretien
4. Alimentation
5. Ne touchez jamais cet appareil avec des mains
6. Remarques concernant la manipulation
—Le fusible à l’intérieur du appareil ne
peut pas être remplacé par l’utilisateur. Si vous
n’arrivez pas à mettre l’appareil sous tension, adressez-vous à votre revendeur Onkyo.
—Essuyez régulièrement le boîtier de
l’appareil avec un chiffon doux et sec. Vous pouvez
éliminer les taches rebelles avec un chiffon légèrement imbibé d’eau et de détergent doux. Essuyez
ensuite l’appareil avec un chiffon propre et sec.
N’utilisez jamais de chiffons rêches, de dissolvant,
d’alcool ou d’autres solvants chimiques car ceux-ci
pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.
AVERTISSEMENT
LISEZ LES CONSIGNES SUIVANTES AVANT
DE BRANCHER L’APPAREIL AU SECTEUR
POUR LA PREMIÈRE FOIS.
La tension du secteur change selon le pays. Vérifiez
que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en
face arrière de l’appareil (CA 230 V, 50 Hz ou
CA 120 V, 60 Hz, par exemple).
La fiche du cordon d’alimentation sert à débrancher
l’appareil de la source d’alimentation en courant
alternatif. Vérifiez que la fiche est prête à l’emploi
(facilement accessible) à tout moment.
Certains modèles sont dotés d’un sélecteur de tension
et peuvent donc être utilisés à différentes tensions.
A vant de brancher un tel modèle au secteur, vérifiez si
son sélecteur de tension est correctement réglé.
Une pression sur le bouton [ON/STANDBY] pour
sélectionner le mode de veille ne coupe pas complètement l’alimentation de
l’intention de ne pas utiliser
longue période, débranchez le cordon d’alimentation
de la prise CA.
mouillées— Ne manipulez jamais cet appareil ou
son cordon d’alimentation avec des mains mouillées
ou humides. Si de l’eau ou tout autre liquide pénètre
à l’intérieur de l’appareil, faites-le vérifier par votre
revendeur Onkyo.
• Si vous devez transporter cet appareil, servez-
vous de l’emballage d’origine pour l’emballer
comme il l’était lors de son acquisition.
• N’utilisez pas de liquides volatiles, tels que des
bombes insecticides, à proximité de cet appareil.
Ne posez pas d’objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de
laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l’appareil
peuvent devenir chauds après un usage prolongé.
C’est parfaitement normal.
l’appareil
l’appareil
—Outre pour
. Si vous avez
pendant une
• Si vous n’utilisez pas l’appareil durant une
période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l’utiliser de temps en temps.
Modèle pour les Canadien
REMARQUE:
LA CLASSE B EST CONFORME À LA NORME
NMB-003 DU CANADA.
Sur les modèles dont la fiche est polarisée:
•
ATTENTION:
ÉLECTRIQUES, INTRODUIRE LA LAME LA
PLUS LARGE DE LA FICHE DANS LA
BORNE CORRESPONDANTE DE LA PRISE
ET POUSSER JUSQU’AU FOND.
CET APPAREIL NUMÉRIQUE DE
POUR ÉVITER LES CHOCS
Modèles pour l’Europe
Déclaration de Conformité
Nous,
ONKYO EUROPE
ELECTRONICS GmbH
LIEGNITZERSTRASSE 6,
82194 GROEBENZELL
ALLEMAGNE
garantissons que le produit ONKYO décrit dans ce manuel est
conforme aux normes techniques: EN60065, EN55013,
EN55020 et EN61000-3-2, -3-3.
GROEBENZELL, ALLEMAGNE
ONKYO EUROPE ELECTRONICS GmbH
K. MIYAGI
Fr-
3
Table des matières
Introduction
Remarques importantes pour votre sécurité ....2
Précautions.........................................................3
Table des matières.............................................4
Accessoires fournis...........................................4
Installation des piles..............................................5
Fonctions............................................................ 5
Découverte de l’ampli-tuner..............................6
Panneau avant ......................................................6
Panneau arrière.....................................................8
Écran.....................................................................9
Télécommande................................................. 10
Utilisation de la télécommande............................11
Branchements
Branchement des enceintes ...........................12
Précautions lors du branchement des enceintes...12
Branchement des câbles d’enceinte....................12
Branchement d’une antenne...........................13
Branchement de l’antenne FM intérieure ............13
Branchement de l’antenne-cadre AM..................13
Branchement d’une antenne FM extérieure........14
Branchement d’une antenne AM extérieure........14
Branchement de vos appareils....................... 15
Branchement d’une platine disque......................15
Branchement d’un lecteur CD .............................15
Branchement d’un appareil d’enregistrement......16
Branchement d’un dock Remote Interactive (RI Dock) ... 16
Branchement d’un lecteur DVD...........................16
Branchement d’un téléviseur ou d’un autre appareil
avec une sortie audio ...................................... 17
Branchement d’appareils .............................17
Alimenter d’autres éléments avec les prises en face
arrière................................................................18
Branchement du câble d’alimentation .................18
Accessoires fournis
Vérifiez que vous avez bien les éléments suivants :
Télécommande et deux piles (AA/R6)
Antenne FM intérieure
Antenne-cadre AM
* Dans les catalogues et sur les emballages, la lettre ajoutée
à la fin du nom de produit indique la couleur. La fiche
technique et le fonctionnement sont identiques, quelle que
soit la couleur.
Écoute de sources audio
Mise sous tension de l’ampli-tuner ................19
Mise sous tension et en veille..............................19
Modification de l’écran d’entrée...........................19
Écoute de sources audio.................................20
Mise en sourdine du son de l’ampli-tuner
(télécommande uniquement)..........................21
Utilisation d’un casque.........................................21
Réglage de la luminosité de l’écran.....................21
Utilisation de la minuterie (Sleep Timer)
(télécommande uniquement)..........................21
Utilisation des boutons Tone et Balance.............22
Enregistrement.................................................23
Enregistrement de la source d’entrée..................23
Ecoute de la radio ............................................25
Réglage de l’intervalle de fréquences AM (pas en
Amérique du Nord et en Europe)....................25
Écoute de stations AM/FM ..................................25
RDS (modèles européens uniquement)..............27
Appellation les canaux mémorisés (a
l’exception du modèle européen).............29
Saisie d’un nom...................................................29
Correction d’un caractère....................................29
Branchement d’appareils n’étant pas atteints par les
signaux de la télécommande (IR IN/OUT)..........30
Si le signal de la télécommande n’atteint pas le
capteur de la télécommande de l’ampli-tuner ...30
Si le signal de la télécommande n’atteint pas
d’autres appareils ...........................................30
Autres
Dépannage........................................................31
Fiche technique................................................33
Fr-
4
Accessoires fournis —Suite
Installation des piles
Enlevez le couvercle des piles en
1
pressant la languette et en tirant le
couvercle vers le haut.
Insérez deux piles AA dans le
2
compartiment à piles.
Respectez le schéma de polarité (symboles
positif [+] et négatif [–]) indiqué à l’intérieur du
compartiment à piles.
Fonctions
❑
Panneau avant en aluminium brossé à
nouveau design
❑
50 W / canal à 8 ohms (FTC)
(modèle nord-américain)
❑
90 W / canal à 4 ohms (IEC)
(modèles européen et australien)
❑
WRAT (Wide Range Amplifier Technology)
❑
Lecteur haute intensité basse impédance
❑
Circuits à séquences de sortie discrète
❑
5 entrées audio (CD, TAPE 1, TAPE 2,
LINE 1/DVD, LINE 2) et 2 sorties
❑
Entrée phono
❑
Bornes Speaker A/B
❑
RDS (PS/PTY/RT/TP) (modèle européen)
❑
Entrée/Sortie IR
❑
Connecteurs d'enceinte compatibles avec les
fiches banane (modèle nord-américain)
❑
Compatible avec les docks RI pour iPod
Après avoir correctement installé les
3
piles, remettez en place le couvercle du
compartiment.
Remarques :
• Si la télécommande ne fonctionne plus correctement,
remplacez les piles.
• Ne mélangez jamais des piles neuves avec des piles
usagées, ni des types de piles différents.
• Pour éviter tout risque de fuite et de corrosion, retirez
les piles si vous ne comptez pas utiliser la
télécommande pendant une période prolongée.
• Si les piles sont usées, retirez-les immédiatement
pour éviter tout risque de fuite et de corrosion.
Fr-
5
Découverte de l’ampli-tuner
Modèle
Panneau avant
nord-américain
157 98 J2 3 4 6
Autres modèles
157 98 J2 3 4 6
* Le nom des boutons et autres commandes varie en fonction de la destination d’expédition. Pour de plus
amples détails, consultez la description à la page suivante.
PR KQ NLMO
Fr-
PR KQ NLMO
6
Découverte de l’ampli-tuner —Suite
Certaines sections de numéro de bouton (comme
9
) contiennent plusieurs descriptions de boutons car le
nom et la fonction varient selon le modèle ou la
destination d’expédition. Consultez la description
correspondant à votre modèle.
Pour en savoir plus, voyez les pages indiquées entre
parenthèses.
A
Bouton ON/STANDBY (19)
Mise sous tension ou en veille de l’ampli-tuner.
B
Commutateurs SPEAKERS A et B (20)
Mise en marche ou à l’arrêt des jeux d’enceintes A
et B.
C
Capteur de télécommande (11)
Reçoit les signaux de la télécommande.
D
DISPLAY (27)
Affiche diverses informations sur la source d’entrée
actuellement sélectionnée.
E
Bouton TUNING UP/DOWN (25, 28)
Utilisé pour le réglage de la radio.
7
F Bouton DIRECT TUNING (26)
Lorsque vous connaissez la fréquence de la station
que vous souhaitez écouter, vous pouvez
sélectionner la station en entrant la fréquence
directement au moyen de ce bouton et des boutons
numériques.
G Bouton CHARACTER
Sert à saisir le numéro de programmation de station
FM ou AM.
Bouton RT/PTY/TP (28)
Sur le modèle européen, ce bouton a l’appellation
RT/PTY/TP et sert pour le système RDS (Radio
Data System). Voir « RDS (modèles européens
uniquement) » page 27.
et
H Boutons numériques (26, 29)
Sert à sélectionner une station en entrant
directement la fréquence ou à saisir le numéro de
programmation de station.
I Bouton DIMMER (21)
Règle la luminosité de l’écran.
Bouton SCAN (28)
Sert à rechercher une station dans la diffusion RDS.
J Commande MASTER VOLUME (20)
Règle le volume de l’ampli-tuner.
K Bouton BALANCE (22)
Ce bouton sert à régler la balance du niveau sonore
entre le canal gauche et le canal droit pour les
enceintes et les casques.
L Bouton TREBLE (22)
Ce bouton sert à régler le niveau des aigus.
M Bouton BASS (22)
Ce bouton sert à régler le niveau des graves.
N Bouton TUNING MODE (25, 26)
Sélectionne le mode de recherche automatique ou
manuel des stations radio AM et FM.
O Bouton MEMORY (26)
Sert à enregistrer ou supprimer des stations radio
programmées.
P Bouton de sélection d’entrée (20, 23)
Sélectionne les sources d’entrée.
Le bouton TAPE 2 MONITOR est également utilisé
pour surveiller le son enregistré.
Q Témoin STANDBY (19)
Ce témoin s’allume lorsque l’ampli-tuner est en
veille et clignote quand il reçoit un signal de la
télécommande.
R Prise PHONES (21)
Cette prise d’1/4" permet de brancher un casque
stéréo disponible en option.
Fr-
7
Découverte de l’ampli-tuner—Suite
Panneau arrière
1 5432
67 8 9 J K L
A Prises REMOTE CONTROL
Ces prises (Remote Interactive) peuvent être
branchées aux prises d’autres appareils Onkyo.
La télécommande de l’ampli-tuner permet alors de
piloter tous vos appareils. Pour utiliser le , vous
devez effectuer un branchement analogique entre
l’ampli-tuner et chaque appareil.
B IR IN/OUT
Un récepteur IR disponible dans le commerce peut
être branché à la prise IR IN, vous permettant alors
de piloter votre ampli-tuner lorsqu’il est hors de
votre champ de vision, par exemple s’il est installé
dans une armoire.
Un émetteur IR disponible dans le commerce peut
être branché à la prise IR OUT pour envoyer les
signaux de la télécommande IR (infrarouges) à
d’autres appareils.
C AM ANTENNA
Ces bornes à poussoir servent à brancher une
antenne AM.
D FM ANTENNA
Cette prise sert à brancher une antenne FM.
E AC OUTLET
Cette prise de courant commutée peut être utilisée
pour alimenter un autre appareil. Le type de prise
dépend du pays où vous avez acheté l’ampli-tuner.
F Entrée PHONO (MM) et borne de mise à la
terre
Cette entrée audio analogique sert à brancher une
platine disque avec une cartouche à aimant mobile.
La vis située au niveau des entrées PHONO (MM)
en haut à droite sert à brancher un câble de mise à la
terre pour platine.
G Entrée CD
Cette entrée audio analogique permet de brancher la
sortie audio analogique d’un lecteur de CD.
H TAPE 1/2 IN/OUT
L ’entrée et la sortie audio analogiques permettent de
brancher un enregistreur avec une entrée et une
sortie audio analogiques (cassette, enregistreur MD,
etc.).
I LINE 1/DVD
Cette entrée audio analogique permet de brancher la
sortie audio analogique d’un appareil (DVD, RIDock, etc.).
J Entrée LINE 2
Cette entrée audio analogique permet de brancher la
sortie audio analogique d’un appareil (téléviseur,
etc.).
K SPEAKERS A
Ces bornes servent à brancher les enceintes A.
L SPEAKERS B
Ces bornes servent à brancher les enceintes B.
Pour en savoir plus sur les branchements,
voyez page 12–18.
Fr-8
Découverte de l’ampli-tuner—Suite
Écran
21
4
Pour en savoir plus, voyez les pages indiquées entre
parenthèses.
1 Témoins des enceintes A et B
Le témoin A s’allume lorsque l’enceinte A est en
marche. Le témoin B s’allume lorsque l’enceinte B
est en marche.
2 Témoin MUTING
Ce témoin clignote lorsque l’ampli-tuner est en mis
en sourdine.
3 Témoins de la radio
TUNED: Ce témoin s’allume lorsque l’ampli-tuner
reçoit une station radio.
AUTO: Pour la radio AM et FM, le témoin s’allume
lorsque la recherche automatique des stations est
sélectionnée et s’éteint lorsque la recherche
manuelle des stations est sélectionnée.
RDS (modèles européens uniquement): Ce
témoin s’allume lorsque l’ampli-tuner reçoit une
station émettant des informations RDS (Radio Data
System).
MEMORY: Ce témoin s’allume lors de la
programmation des stations radio.
FM STEREO: Ce témoin s’allume lorsque
l’ampli-tuner reçoit une station FM stéréo.
3
5
4 Témoin SLEEP
Ce témoin s’allume lorsque vous activez la fonction
de mise en veille automatique.
5 Zone de message
Affiche diverses informations sur la source d’entrée
sélectionnée.
Fr-9
Télécommande
Pour en savoir plus, voyez les pages indiquées entre
parenthèses.
1
7
2
8
9
3
J
4
5
K
L
M
N
O
P
Q
6
R
A Bouton STANDBY/ON (19)
Mise sous tension ou en veille de l’ampli-tuner.
B Bouton SLEEP (21)
Ce bouton est utilisé avec la fonction de mise en
veille automatique.
C Boutons INPUT SELECTOR (20) et boutons
numériques (26)
Lorsque vous pressez l’un de ces boutons, la source
d’entrée indiquée en dessous du bouton est activée.
La sélection de la source d’entrée ne fonctionne pas
pour le bouton sans indication. Pendant environ 5
secondes après avoir pressé le bouton DIRECT
TUNING, vous pouvez saisir des numéros avec ces
boutons. Pendant cette période, ces boutons peuvent
servir à sélectionner directement les stations radio
AM et FM et les canaux de radio satellite.
D Bouton CLR (25)
Sert à entrer directement la fréquence de la station
ou à annuler l’entrée numérique.
E Boutons HDD PLAYLIST, [ ]/[ ]
Sélectionne une playlist mémorisée dans le lecteur
sur un appareil HDD.
F Boutons de fonction CD
RANDOM : utilisé avec la fonction de lecture
aléatoire.
REPEAT : utilisé avec les fonctions de lecture
répétée.
DISC SKIP : change le disque chargé lorsque le
changeur de CD est connecté.
[ ]: met en pause la lecture d’un CD.
[ ]: arrête la lecture d’un CD.
[ ]: lance la lecture d’un CD.
G Bouton DIMMER (21)
Règle la luminosité de l’écran.
H Bouton DISPLAY (27)
Affiche diverses informations sur la source d’entrée
sélectionnée.
I Bouton TUNING [ ]/[ ] (25)
Lorsque AM ou FM est sélectionné, les boutons
TUNING UP [ ] / DOWN [ ] sont utilisés pour
le réglage de la radio.
J Bouton PRESET [ ]/[ ] (26)
Utilisé pour sélectionner les stations radio
programmées.
K Bouton DIRECT TUNING (26)
Lorsque vous connaissez la fréquence de la station
que vous souhaitez écouter, vous pouvez
sélectionner la station en entrant la fréquence
directement au moyen de ce bouton et des boutons
numériques. Lorsque SAT RADIO est sélectionné,
vous pouvez sélectionner le numéro du canal.
Fr-10
Télécommande—Suite
L Boutons HDD, ALBUM, [ ]/[ ]
Sélectionne un album mémorisé dans le lecteur sur
un appareil HDD.
M Boutons précédent et suivant [ ]/[ ]
Ces boutons servent à sélectionner la plage
précédente ou suivante sur un appareil HDD.
Pressez-les à plusieurs reprises pour sélectionner
des plages précédentes ou suivantes. Sur une platine
cassette, ils servent au rembobinage et à l’avance
rapide.
N Boutons retour et avance rapide [ ]/[ ]
Ces boutons servent au retour et à l’avance rapide
sur un appareil HDD.
O Boutons DECK A/HDD (DOCK)
Pause [ ]/Bouton de lecture inversée [ ] :
interrompt la lecture sur un appareil HDD ; lance la
lecture inversée sur une platine cassette.
Lecture [ ] : lance la lecture sur un appareil HDD
ou une platine cassette.
Arrêt [ ] : arrête la lecture sur un appareil HDD ou
une platine cassette.
P Boutons DECK B
Ce bouton permet de commander uniquement la
platine « B » sur un lecteur de cassettes double
platine.
Lecture [ ] : lance la lecture.
Arrêt [ ] : arrête la lecture.
Bouton de lecture inversée [ ] : lance la lecture
reverse.
Q Bouton MUTING (21)
Active ou désactive la mise en sourdine.
R Boutons VOLUME [ ]/[ ] (20)
Ajuste le volume de l’ampli-tuner quelque soit le
mode sélectionné sur la télécommande.
Utilisation de la télécommande
Orientez la télécommande vers le capteur de l’amplituner.
Capteur de télécommande
5 m
environ
Remarques :
• Si l’ampli-tuner est exposé à une forte source
d’éclairage ou aux rayons du soleil, la télécommande
risque de ne pas fonctionner correctement. Tenez-en
compte lors du choix de l’emplacement.
• L’utilisation d’une autre télécommande du même type
dans la même pièce ou la présence d’un appareil
émettant des rayons infrarouge à proximité de l’amplituner peut provoquer des interférences.
• Ne posez jamais d’objet (livres, etc.) sur la
télécommande car cela risquerait d’enfoncer
accidentellement une touche et de vider les piles.
• Si vous placez l’ampli-tuner dans un meuble muni
d’une porte en verre fumé, la télécommande risque de
ne pas fonctionner correctement. Tenez-en compte
lors du choix de l’emplacement.
• Si un obstacle se trouv e entre l’ampli-tuner e t l a
télécommande, l’appareil ne capte pas les signaux de la
télécommande.
Fr-11
Branchement des enceintes
Débranchez l’appareil du secteur avant d’effectuer les branchements !
Précautions lors du branchement
des enceintes
L ’ampli-tuner permet de brancher deux jeux d’enceintes.
Lorsque deux jeux d’enceintes sont branchés, vous
pouvez sélectionner les jeux d’enceintes émettant le son
ou utiliser les deux jeux pour qu’ils émettent le son
simultanément.
• Lorsque vous branchez un jeu d’enceintes au
connecteur SPEAKERS A ou SPEAKERS B, ou
lorsque vous branchez deux jeux d’enceintes aux deux
connecteurs d’enceinte et que le son est émis par l’un
des jeux d’enceintes, utilisez des enceintes dont
l’impédance se trouve entre 4 et 16 ohms.
• Lorsque v ous branchez des enceintes aux connecteurs
SPEAKER A et SPEAKER B et que le son est émis par
les deux jeux simultanément, utilisez des enceintes dont
l’impédance se situe entre 8 et 16 ohms.
Remarque :
Si le réglage des enceintes ou de la valeur d’impédance
est incorrect, le circuit de protection intégré peut être
activé, entraînant une interruption de l’émission sonore
par les enceintes.
L’illustration ci-dessous indique la correspondance
entre les enceintes et chaque paire de bornes.
Enceinte
droite
+–
Ampli-tuner
Jeu d’enceintes A
Enceinte
gauche
+–
Branchement des câbles d’enceinte
Dénudez environ 15 mm
1
de gaine aux deux
extrémités des câbles
d’enceinte et torsadez les
fils aussi fermement que
possible.
Dévissez la vis de la borne.
2
Insérez la portion
3
dénudée du fil aussi loin
que possible dans
l’ouverture.
Resserrez la vis de la borne.
4
• Lisez les instructions figurant dans le manuel des
enceintes.
• Soyez attentif à la polarité des câbles d’enceinte.
Reliez la borne de pôle positif (+) au pôle positif (+)
de l’enceinte et la borne de pôle négatif (–) au pôle
négatif (–) de l’enceinte. Une inversion de la polarité
produit un déphasage qui diminue la qualité sonore.
• Evitez les câbles de longueur excessive et les câbles
trop minces car cela pourrait affecter le son.
• Veillez en outre à ce que les
fils ne court-circuitent pas les
pôles positif et négatif. Sans
cela, vous risquez
d’endommager l’ampli-tuner.
• Ne branchez pas plus d’un fil
à chaque borne d’enceinte.
Sans cela, vous risquez d’endommager l’ampli-tuner.
• Ne branchez pas une enceinte à plus d’une paire de
bornes d’enceinte.
15 mm
(5/8")
Fr-12
+– +–
Enceinte
droite
Jeu d’enceintes B
Enceinte
gauche
Branchement d’une antenne
Cette section explique comment brancher l’antenne FM
intérieure et l’antenne-cadre AM fournies. Vous
apprendrez aussi comment brancher des antennes FM et
AM extérieures disponibles dans le commerce.
L ’ampli-tuner ne capte aucun signal radio si vous n’a vez
pas branché d’antenne. Veillez donc à brancher une
antenne si vous comptez écouter la radio.
Bornes à poussoir pour antenne AM
Prise pour antenne FM
Branchement de l’antenne FM
intérieure
L’antenne FM fournie est conçue exclusivement pour
une utilisation intérieure.
Branchez l’antenne FM de la façon
1
illustrée.
■ Modèle nord-américain
Si la réception FM laisse à désirer avec l’antenne FM
intérieure, remplacez celle-ci par une antenne FM
extérieure (voyez page 14).
Branchement de l’antenne-cadre AM
L’antenne-cadre AM fournie est conçue exclusivement
pour une utilisation intérieure.
Assemblez l’antenne-cadre AM en
1
insérant les languettes dans le socle.
Insérez les deux fils de l’antenne-cadre
2
AM dans les bornes à poussoir pour
antenne AM comme indiqué.
(Cette antenne n’a pas de polarité. Vous pouvez
donc brancher chaque fil dans une des deux
bornes au choix.)
Vérifiez que les bornes à poussoir sont bien en
contact avec les fils et non avec leur gaine.
Insérez la fiche à fond
dans la prise.
■ Autres modèles
Insérez la fiche à fond
dans la prise.
Dès que l’ampli-tuner est prêt pour l’utilisation,
recherchez une station FM et déterminez
l’emplacement idéal de l’antenne FM en vous
basant sur la qualité du signal reçu.
Fixez l’antenne FM au mur à l’aide de
2
punaises.
Punaises, etc.
Appuyez Insérez le fil Relâchez
Dès que l’ampli-tuner est prêt pour l’utilisation,
recherchez une station AM et déterminez
l’emplacement idéal de l’antenne AM en vous
basant sur la qualité du signal reçu.
Placez l’antenne aussi loin que possible de
l’ampli-tuner, d’un téléviseur, de câbles
d’enceinte et de cordons d’alimentation.
Si la réception AM laisse à désirer a v ec l’antenne-cadre
AM, remplacez celle-ci par une antenne AM extérieure
(voir page 14).
Attention : veillez à ne pas vous blesser avec les
punaises.
Fr-13
Branchement d’une antenne—Suite
Branchement d’une antenne FM
extérieure
Si la réception FM laisse à désirer avec l’antenne FM
intérieure fournie, utilisez une antenne FM extérieure
(disponible dans le commerce).
FM 75
Remarques :
• Les antennes FM extérieures produisent une réception
optimale en extérieur. Cependant, il suffit parfois de
les installer dans un grenier pour obtenir une réception
suffisante.
• Installez l’antenne FM extérieure en veillant à
l’éloigner au maximum de grands immeubles. Il faut
que l’antenne puisse recevoir correctement les ondes.
• Ne placez jamais l’antenne à proximité d’une source
d’interférences (enseignes lumineuses, routes à
circulation intense, etc.).
• Par mesure de sécurité, ne placez jamais d’antenne à
proximité de lignes à haute tension ou d’appareils à
haute tension.
• Une antenne extérieure doit être branchée à la terre
conformément aux règlements en vigueur pour éviter
les risques d’électrocution.
■ Utilisation d’un répartiteur d’antenne TV/FM
N’utilisez jamais la même antenne pour la réception de
signaux FM et de programmes télévisés car cela pourrait
produire des interférences. Si toutefois le manque
d’espace ne permet que cette solution, utilisez un
répartiteur d’antenne TV/FM.
Branchement d’une antenne AM
extérieure
Si l’antenne-cadre AM fournie ne suf fit pas à obtenir une
réception satisfaisante, vous pouvez ajouter une antenne
AM extérieure.
Antenne extérieure
Câble d’antenne isolé
Antenne-cadre AM
Dans la mesure du possible, placez l’antenne AM
extérieure en position horizontale et à l’air libre.
Cependant, il suffit parfois de l’installer au-dessus d’une
fenêtre pour obtenir une réception suffisante. Ne
débranchez en aucun cas l’antenne-cadre AM.
Une antenne extérieure doit être branchée à la terre
conformément aux règlements en vigueur pour éviter les
risques d’électrocution.
Fr-14
Répartiteur
d’antenne TV/FM
Vers l’ampli-tuner Vers le téléviseur
(ou magnétoscope)
Branchement de vos appareils
Avant d’effectuer les branchements
• Consultez toujours les instructions d’utilisation de
l’appareil que vous raccordez.
• Ne branchez pas le cordon d’alimentation sur la prise
secteur avant d’avoir effectué correctement tous les
branchements.
• Ne liez pas les câbles audio aux cordons
d’alimentation ou aux câbles d’enceintes. Cela
pourrait réduire la qualité sonore.
• Pour éviter des interférences, éloignez les câbles
d’alimentation et d’enceintes de l’antenne du tuner.
Code de couleurs des prises RCA pour
appareils
Les prises et fiches rouges correspondent à l’entrée ou à
la sortie droite (cette prise s’appelle généralement
« R »). Les prises et fiches blanches correspondent à
l’entrée ou à la sortie gauche (cette prise s’appelle
généralement « L »).
Gauche
(blanc)
Droite (rouge)
• Enfoncez chaque fiche à fond pour obtenir un
branchement fiable (des branchements lâches peuvent
provoquer du bruit ou des dysfonctionnements).
Signaux audio
analogiques
Correct !
Mauvais branchement
Gauche
(blanc)
Droite (rouge)
Branchement d’une platine disque
Les prises d’entrée PHONO de l’ampli-tuner servent à
brancher des platines disque à cartouches à aimant
mobile (MM).
Utilisez un câble audio analogique pour brancher les
prises PHONO L/R de l’ampli-tuner aux prises de sortie
audio de la platine, comme indiqué sur la figure.
AUDIO OUT
Fil de terre
Remarques :
• Si la platine disque a un câble de terre, branchez-le à
la borne GND de l’ampli-tuner. Avec certaines
platines, le branchement d’un câble de terre peut
causer un ronflement. Dans ce cas, débranchez-le.
• Si la platine a une cartouche de type MC (à bobine
mobile), vous devez utiliser un préamplificateur
phono MC du commerce. Dans ce cas, branchez la
platine disque à l’entrée phono du préamplificateur et
branchez la sortie phono du préamplificateur aux
prises PHONO L/R de l’ampli-tuner.
Branchement d’un lecteur CD
Servez-vous d’un câble audio analogique pour relier les
prises CD L/R de l’ampli-tuner aux prises de sortie audio
analogique du lecteur CD, comme indiqué sur la figure.
ANALOG
OUT
Fr-15
Branchement de vos appareils—Suite
Branchement d’un appareil
d’enregistrement
Pour brancher les appareils d’enregistrement (platine
cassette, enregistreur MD et enregistreur CD), utilisez
un câble audio analogique pour relier les prises TAPE 1
ou 2 IN L/R de l’ampli-tuner aux prises de sortie audio
analogique de la platine cassette et utilisez un autre câble
audio analogique pour relier les prises T APE 1 ou 2 OUT
L/R de l’ampli-tuner aux prises d’entrée audio
analogique de la platine cassette.
Pour surveiller le son enregistré, utilisez les prises TAPE
2 pour brancher un enregistreur.
/
REC
PLAY
(IN)
(OUT)
Branchement d’un dock Remote
Interactive (RI Dock)
Servez-vous d’un câble audio analogique pour relier les
prises TAPE 1 IN L/R aux prises de sortie audio
analogique du Dock. Utilisez ensuite un câble
pour brancher la prise de l’ampli-tuner à la prise
du RI Dock, comme indiqué sur la figure.
Quand vous avez remplacé le nom d’affichage d’entrée
par « HDD », vous pouvez piloter le RI Dock au moyen
de la télécommande fournie avec l’ampli-tuner (voir
page 19).
Branchement d’un lecteur DVD
Seule l’entrée audio du lecteur DVD peut être reçue.
L’entrée vidéo du lecteur DVD doit être branchée
directement au téléviseur.
Servez-vous d’un câble audio analogique pour relier les
prises LINE 1/DVD IN L/R aux prises de sortie audio
analogique du lecteur DVD.
IN
L
R
LINE 1
/DVD
LR
AUDIO
OUT
TAPE 1
Dock Remote
Interactive
Remarque :
Si vous utilisez le dock Remote Interactive Onkyo (DSA1), basculez l’interrupteur RI MODE placé sous
l’appareil sur « HDD ».
Fr-16
-
-
-
-
R
AUDIO OUT
L
Branchement de vos appareils—Suite
Branchement d’un téléviseur ou d’un
autre appareil avec une sortie audio
Servez-vous d’un câble audio analogique pour relier les
prises LINE 1/DVD IN L/R or LINE 2 IN L/R aux prises
de sortie audio analogique de l’appareil branché.
Quand vous connectez un magnétoscope, l’entrée vidéo
depuis le magnétoscope doit être directement envoyée à
la TV.
IN
L
R
LR
AUDIO
OUT
Le branchement (« Remote Interactive ») permet de
piloter d’autre appareils Onkyo compatible (lecteur
CD, RI Dock, etc.) avec la télécommande de l’amplituner.
• Pour utiliser le , vous devez effectuer un
branchement analogique entre l’ampli-tuner et
chaque appareil audio.
Ampli-tuner
Connecteur
Lecteur CD Onkyo,
etc.
Platine cassette
Onkyo, etc.
Connecteur
Connecteur
Branchement d’appareils
Si vous branchez d’autres appareils Onkyo à l’amplituner avec les câbles et audio adaptés, vous pouvez
utilisez les fonctions système ci-après. Les câbles
sont des câbles spéciaux réservés à l’utilisation avec des
produits Onkyo (aucun câble n’est fourni avec
l’ampli-tuner).
Mise sous tension automatique
Quand vous mettez l’appareil sous tension ou lancez la
lecture sur un appareil branché à l’ampli-tuner, l’amplituner s’allume automatiquement. Quand vous mettez
l’ampli-tuner en veille, tous les appareils branchés se
mettent également en veille (pour ce faire, l’interrupteur
POWER de l’ampli-tuner doit être sur la position ON).
Choix automatique de la source d’entrée
Quand vous lancez la lecture sur un appareil audio
branché via , l’ampli-tuner sélectionne
automatiquement l’appareil en question comme source
d’entrée.
Fonctionnement avec la télécommande
Vous pouvez piloter tous les appareils de votre système
à l’aide de la télécommande de l’ampli-tuner. Voir
pages 10-11 pour plus d’informations.
Dock Remote
Interactive, etc.
Câble télécommande
Remarques :
• Enfoncez chaque fiche à fond dans la prise pour
obtenir un branchement fiable.
• Utilisez exclusivement des câbles spéciaux pour
les branchements (aucun câble n’est fourni
avec l’ampli-tuner).
• Les prises doivent uniquement être branchées à
des appareils Onkyo. Si vous les branchez à des
appareils d’autres marques, elles risquent de causer un
dysfonctionnement de l’ampli-tuner.
• Certains appareils n’offrent pas toutes les fonctions
. Pour plus d’informations, consultez les modes
d’emploi fournis avec les autres appareils Onkyo.
Fr-17
Branchement de vos appareils—Suite
Alimenter d’autres éléments avec les
prises en face arrière
L’ampli-tuner comporte une ou plusieurs prises de
courant en face arrière qui permettent de brancher le
cordon d’alimentation d’autres éléments que vous
comptez utiliser avec l’ampli-tuner . V ous pouv ez laisser
ces éléments sous tension car ils sont automatiquement
activés et coupés respectivement quand vous mettez
l’ampli-tuner sous tension ou quand vous activez son
mode de veille.
ex. modèles
européen
Attention :
• Vérifiez que la capacité totale des éléments branchés
aux prises AC OUTLETS ne dépasse pas la capacité
spécifiée (TOTAL 120 W, par exemple).
Remarques :
• Branchez les éléments d’Onkyo dotés de prises à
une prise de courant murale.
• Le nombre, la forme et la capacité totale des prises AC
OUTLETS dépendent du pays où vous avez acheté
l’ampli-tuner.
ex. modèle nordaméricain
Branchement du câble
d’alimentation
• Branchez le cordon d’alimentation de l’ampli-tuner
sur une prise secteur appropriée.
Remarques :
• Avant de brancher le cordon d’alimentation au
secteur, branchez tous les appareils AV et les
enceintes.
• La baisse de tension momentanée produite quand vous
mettez l’ampli-tuner sous tension pourrait affecter
d’autres appareils électriques. Si cela pose problème,
branchez l’ampli-tuner à un autre circuit.
Fr-18
Mise sous tension de l’ampli-tuner
ON/STANDBY
Témoin STANDBY
Mise sous tension et en veille
1
Ampli-tuner
ou
Télécommande
Pressez le bouton
[ON/STANDBY].
Vous pouvez également presser
le bouton [STANDBY/ON] de la
télécommande.
L ’ampli-tuner et l’écran s’allument et le
témoin STANDBY s’éteint.
Pour mettre l’ampli-tuner hors tension,
pressez le bouton [ON/STANDBY] ou
le bouton [STANDBY/ON] de la
télécommande. L’ampli-tuner passe
alors en mode de veille. Pour éviter
toute surprise retentissante lorsque
vous rallumerez votre ampli-tuner,
assurez-vous que vous avez baissé le
volume avant de le mettre hors-tension.
STANDBY/ON
Modification de l’écran d’entrée
Vous pouvez remplacer le nom d’affichage d’entrée par
« HDD ». Quand le nom d’affichage d’entrée a été
remplacé par « HDD » pour T APE 1, le nom d’affichage
de l’autre bouton ne peut pas être remplacé par
« HDD ».
Après avoir remplacé le nom d’affichage d’entrée par
« HDD », vous pouvez piloter le dock RI au moyen de la
télécommande fournie avec l’ampli-tuner (voir pages
10-11).
1
Pressez le bouton de sélection
d’entrée correspondant.
Le nom d’entrée sélectionné apparaît à
l’écran.
2
Pressez le bouton de sélection
d’entrée sélectionné dans l’étape
1 ci-dessus et maintenez le
enfoncé pendant environ 3
secondes pour remplacer le nom
d’affichage par « HDD ».
Fr-19
Écoute de sources audio
Télécommande
Ampli-tuner
Ampli-tuner
Boutons de sélection d’entrée
Input selector buttons
SPEAKERS A/B MASTER VOLUME
INPUT
SELECTOR
VOLUME
/
1
2
3
Pressez le bouton de sélection
d’entrée pour sélectionner
l’appareil que vous souhaitez
écouter.
Servez-vous des boutons
[SPEAKERS A] et
[SPEAKERS B] sur l’ampli-tuner
pour sélectionner l’enceinte que
vous souhaitez utiliser.
Les témoins des enceintes A et B
indiquent si les jeux d’enceintes sont en
marche ou à l’arrêt.
Témoins
Lancez la lecture sur l’appareil
sélectionné.
Fr-20
4
Ampli-tuner
Télécommande
Pour régler le volume, utilisez le
bouton [MASTER VOLUME] de
l’ampli-tuner, ou les boutons de
réglage du volume [ ]/[ ] de la
télécommande.
Tournez le bouton dans le sens des
aiguilles d’une montre pour augmenter
le volume ou dans le sens inv erse pour
le baisser.
Écoute de sources audio—Suite
PHONES
(Uniquement à l’exception du
(Other than European model)
modèle européen)
DIMMER
Mise en sourdine du son de l’amplituner (télécommande uniquement)
Cette fonction permet de couper temporairement le son
de l’ampli-tuner.
1
Télécommande
Pressez le bouton [MUTING] de
la télécommande.
L’ampli-tuner est mis en sourdine.
Pour désactiver la mise en
sourdine de l’ampli-tuner,
pressez à nouveau le bouton
[MUTING].
Remarque :
La fonction de mise en sourdine est
annulée si les boutons VOLUME de la
télécommande sont pressés ou si
l’ampli-tuner est mis en veille.
SLEEP
DIMMER
MUTING
Réglage de la luminosité de l’écran
Cette fonction vous permet de régler la luminosité de
l’écran.
1
Ampli-tuner
Télécommande
Pressez le bouton [DIMMER] de
la télécommande à plusieurs
reprises pour sélectionner : dim,
dimmer, ou luminosité normale.
Vous pouvez également utiliser le
bouton [DIMMER] sur l’ampli-tuner
(à l’exception du modèle européen).
Utilisation de la minuterie (Sleep Timer)
(télécommande uniquement)
La désactivation permet de mettre automatiquement
l’ampli-tuner hors tension après une période donnée.
Utilisation d’un casque
Vous pouvez brancher un casque stéréo (fiche 1/4") à la
prise PHONES de l’ampli-tuner pour une écoute en
privé.
Remarques :
• Réglez le volume à la valeur minimum avant de
brancher le casque.
• Le son émis par les enceintes est coupé même quand
la fiche du casque est introduite dans la prise
PHONES. Pour couper le son émis par les enceintes,
utilisez les interrupteurs SPEAKERS A et
SPEAKERS B.
1
Télécommande
Pour désactiver la minuterie, pressez le bouton
[SLEEP] jusqu’à ce que le voyant SLEEP disparaisse.
Pour vérifier la durée restante, pressez le bouton
[SLEEP]. Si vous pressez [SLEEP] tant que le délai est
affiché, la durée est raccourcie de 10 minutes.
Pressez le bouton [SLEEP] de la
télécommande à plusieurs
reprises pour sélectionner la
durée de la minuterie.
La minuterie peut être réglé entre 90 et
10 minutes par intervalles de 10 minutes.
Quand vous définissez une durée pour
la minuterie, le témoin SLEEP apparaît
à l’écran, comme indiqué sur la figure.
L ’écran affiche la durée choisie pendant
environ 5 secondes av ant de retourner à
l’affichage précédent.
Témoin SLEEP
Fr-21
