Relés

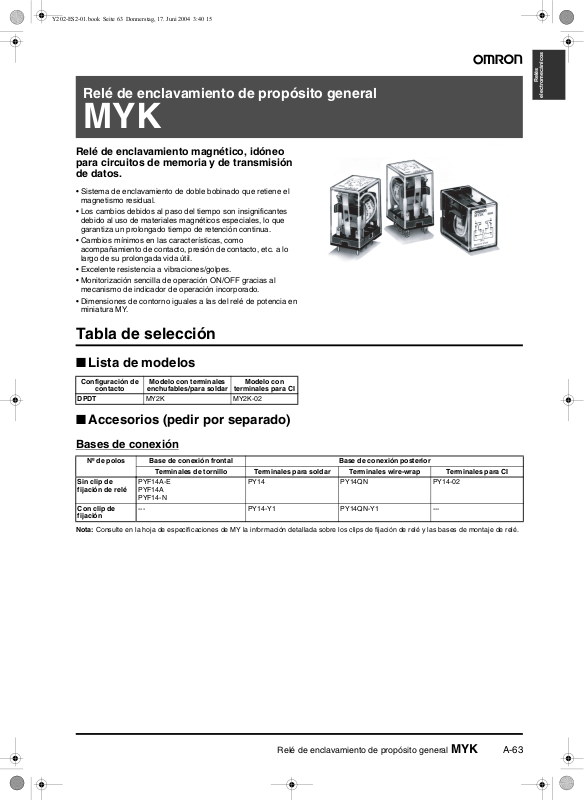

Relé de enclavamiento de propósito general

MYK

Relé de enclavamiento magnético, idóneo
para circuitos de memoria y de transmisión
de datos.

• Sistema de enclavamiento de doble bobinado que retiene el
magnetismo residual.

• Los cambios debidos al paso del tiempo son insignificantes
debido al uso de materiales magnéticos especiales, lo que
garantiza un prolongado tiempo de retención continua.

• Cambios mínimos en las características, como
acompañamiento de contacto, presión de contacto, etc. a lo
largo de su prolongada vida útil.

• Excelente resistencia a vibraciones/golpes.

• Monitorización sencilla de operación ON/OFF gracias al
mecanismo de indicador de operación incorporado.

• Dimensiones de contorno iguales a las del relé de potencia en
miniatura MY.

Tabla de selección

electromecánicos

■ Lista de modelos

Configuración de

contacto

DPDT MY2K MY2K-02

Modelo con terminales

enchufables/para soldar

Modelo con

terminales para CI

■ Accesorios (pedir por separado)

Bases de conexión

Nº de polos Base de conexión frontal Base de conexión posterior

Terminales de tornillo Terminales para soldar Terminales wire-wrap Terminales para CI

Sin clip de
fijación de relé

Con clip de
fijación

Nota: Consulte en la hoja de especificaciones de MY la información detallada sobre los clips de fijación de relé y las bases de montaje de relé.

PYF14A-E
PYF14A
PYF14-N

--- PY14-Y1 PY14QN-Y1 ---

PY14 PY14QN PY14-02

Relé de enclavamiento de propósito general MYK A-63

Especificaciones

■ Valores nominales de la bobina

Tensión
nominal

50 Hz 60 Hz 50 Hz 60 Hz

c.a. 12 V 57 mA 56 mA 72 Ω 39 mA 38,2 mA 130 Ω 80%

24 V 27,5 mA 26,4 mA 320 Ω 18,6 mA 18,1 mA 550 Ω
50 V 14,0 mA 13,4 mA 1.400 Ω 3,5 mA 3,4 mA 3,000 Ω
100 V 7,1 mA 6,9 mA 5.400 Ω 3,5 mA 3,4 mA 3,000 Ω

C.C. 12 V 110 mA 110 Ω 50 mA 235 Ω 1,3 W 0,6 W

24 V 52 mA 470 Ω 25 mA 940 Ω

Nota: 1. Para los modelos de c.a., los valores de corriente son valores de corriente rectificada de media onda medidos con un amperímetro de c.c.

2. La corriente nominal y la resistencia de la bobina se miden a una temperatura de bobina de 23°C con tolerancias de +15%/–20% para

corriente nominal de c.a. y ±15% para la resistencia de bobina de c.c., y +15% para resistencia de bobina de c.c.

3. Los valores de resistencia de bobina de c.a. sólo son de referencia.

4. Las características técnicas de funcionamiento se miden a una temperatura de bobina de 5°C a 35°C.

Bobina de set Bobina de reset Tensión

Corriente

nominal

Resistencia Corriente

nominal

Resistencia % de la tensión nominal Bobina

mínima
de acti-

vación

máx.

Tensión
máxima
de reset

80%
máx.

Tensión
máxima

110% 0,6 a 0,9

Consumo (aprox.)

de set

(60 Hz)

Bobina

de reset

0,2 a 0,5
(60 Hz)

■ Valores nominales de contacto

Elemento Carga resistiva (cosφ = 1) Carga inductiva (cosφ = 0,4) (L/R = 7 ms)
Carga nominal 3 A a 220 Vc.a., 3 A a 24 Vc.c. 0,8 A a 220 Vc.a., 1,5 A a 24 Vc.c.
Corriente nominal 3 A
Tensión de conmutación máx. 250 V c.a., 125 V c.c.
Corriente de conmutación máxima 3 A
Capacidad de conmutación máx. 660 VA, 72 W 176 VA, 36 W
Tasa de fallos* (valor de referencia) 1 mA a 1 Vc.c.

*Nota: Nivel P: λ60 = 0,1 x 10-6/operación

■ Características

Resistencia de contacto 50 mΩ máx.
Tiempo de set Tiempo: c.a.: 30 ms máx; c.c.: 15 ms máx.

Vida útil de impulso mín. c.a.: 60 ms.; c.c.: 15 ms

Tiempo de reset Tiempo: c.a.: 30 ms máx; c.c.: 15 ms máx.

Vida útil de impulso mín. c.a.: 60 ms.; c.c.: 15 ms

Frecuencia máx. de operación Mecánica: 18.000 operaciones/hr

Resistencia de aislamiento 100 MΩ mín. (a 500 Vc.c.)
Rigidez dieléctrica 1,500 Vc.a., 50/60 Hz durante 1 min (1.000 Vc.a. entre contactos de la misma polaridad y entre bobinas

Resistencia a vibraciones Destrucción: de 10 a 55 a 10 Hz, 0,5 mm de amplitud (1.0 mm de amplitud p-p)

Resistencia a golpes

Vida útil Mecánica: 100.000.000 operaciones mín. (a 18.000 operaciones/hr)

Temperatura ambiente En servicio: –55°C a 60°C (sin formación de hielo)
Humedad ambiente En servicio: de 5% a 85%
Peso Aprox. 30 g

Nota: Los datos mostrados anteriormente son valores iniciales.

Eléctrica: 1.800 operaciones/hr (a carga nominal)

de set y reset)

Malfunción: de 10 a 55 a 10 Hz, 0,5 mm de amplitud (1,0 mm de amplitud p-p)
Destrucción: 1.000 m/s

Malfunción: 200 m/s

Eléctrica: 200.000 operaciones mín. (a 1.800 operaciones/hr)

2

2

A-64 Relé de enclavamiento de propósito general MYK
