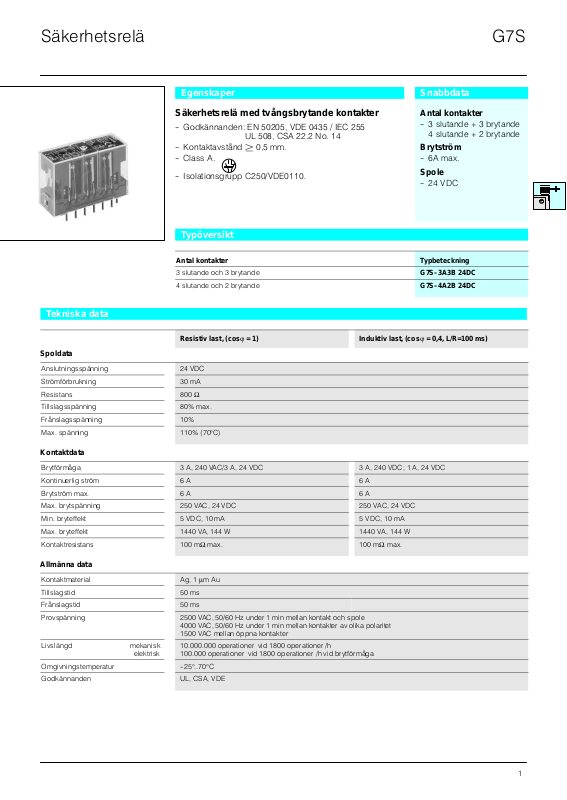

Omron G7S DATASHEET [sv]
G7SSäkerhetsrelä
Egenskaper
Säkerhetsrelä med tvångsbrytande kontakter
- Godkännanden: EN 50205, VDE 0435 / IEC 255
- Kontaktavstånd 0,5 mm.
- Class A.
- Isolationsgrupp C250/VDE0110.
Typöversikt
Antal kontakter Typbeteckning
3 slutande och 3 brytande G7S–3A3B 24DC
4 slutande och 2 brytande G7S–4A2B 24DC
Tekniska data
Resistiv last, (cosϕ = 1) Induktiv last, (cosϕ = 0,4, L/R=100 ms)
Spoldata
Anslutningsspänning 24 VDC
Strömförbrukning 30 mA
Resistans 800 Ω
Tillslagsspänning 80% max.
Frånslagsspänning 10%
Max. spänning 110% (70°C)
UL 508, CSA 22.2 No. 14
Snabbdata
Antal kontakter
- 3 slutande + 3 brytande
4 slutande + 2 brytande
Brytström
- 6A max.
Spole
- 24 VDC
Kontaktdata
Brytförmåga 3 A, 240 VAC/3 A, 24 VDC 3 A, 240 VDC; 1 A, 24 VDC
Kontinuerlig ström 6 A 6 A
Brytström max. 6 A 6 A
Max. brytspänning 250 VAC, 24 VDC 250 VAC, 24 VDC
Min. bryteffekt 5 VDC, 10 mA 5 VDC, 10 mA
Max. bryteffekt 1440 VA, 144 W 1440 VA, 144 W
Kontaktresistans 100 mΩ max. 100 mΩ max.
Allmänna data
Kontaktmaterial Ag, 1 µm Au
Tillslagstid 50 ms
Frånslagstid 50 ms
Provspänning 2500 VAC, 50/60 Hz under 1 min mellan kontakt och spole
Livslängd mekanisk
elektrisk
Omgivningstemperatur -25°..70°C
Godkännanden UL, CSA, VDE
4000 VAC, 50/60 Hz under 1 min mellan kontakter av olika polaritet
1500 VAC mellan öppna kontakter
10.000.000 operationer vid 1800 operationer /h
100.000 operationer vid 1800 operationer /h vid brytförmåga
1
Mått och kopplingsbild
Stiftraster underifrån
G7SSäkerhetsrelä
G7S–4A2B
G7S–3A3B
G7S–3A1B
62 max.
22.5 max.
37 max.
24 VDC
5 min.
24 VDC
G7S-3A3B
A1
+
–
A2
G7S-4A2B
A1
+
–
A2
2313241441334234615162
2313241441334234615162
52
8±0,1
52
6
Tolerans: ±0,1 mm
Borrhål: 1,8 mm
Tillbehör (beställs separat)
Ensast för G7S–4A2B och G7S–3A3B
Typ P7S–14F P7S–14A P7S–14P
Sockel (LxBxH)
90X40x46 61,5x23X11,6 61,5x25X10,1
Montage DIN-skena/montageplåt Kretskortsmontering se P7S-A10 Kretskortsockel
7±0,1
21±0,1
35±0,1
14,5
±0,1
Typ P7S–B P7S–A10
Montageart Verktyg för att demontera
Montageskena för P7S-14A
relä ur sockel P7S-B
Cat. No. J107-SV2-02
2
