ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BX53

СИСТЕМНЫЙ МИКРОСКОП

Данная инструкция по эксплуатации распространяется на системный микроскоп модели BX53
фирмы Olympus.
Чтобы обеспечить безопасность, достичь оптимальных рабочих характеристик и полностью
ознакомиться с пользованием данным микроскопом, мы рекомендуем перед эксплуатацией
микроскопа внимательно ознакомиться с настоящей инструкцией.
Храните данную инструкцию по эксплуатации в доступном месте рядом с рабочим столом для
пользования ею в будущем.

A X 7 8 5 5

В соответствии с Европейской директивой 2002/96/EC об утилизации электрических и электрон­ных приборов данный символ означает, что изделие запрещается выбрасывать в несортирован­ные городские отходы, а должно быть сдано отдельно.
Обратитесь к местному дистрибьютору фирмы Olympus за информацией о системах вторичной
переработки и/или сбора отходов, имеющихся в вашей стране.

ЗАПОМНИТЕ: Данное оборудование прошло испытание и было установлено его соответствие с предель-

ными характеристиками цифрового прибора класса A согласно части 15 правил FCC. Эти
предельные характеристики установлены, чтобы обеспечить надлежащую защиту от вредно­го влияния при работе оборудования в коммерческой среде. Эксплуатация данного обору­дования в жилых районах может стать причиной вредных помех, в случае чего от пользова­теля могут потребовать устранить помехи за собственный счет.
Эксплуатация данного оборудования в жилых районах может стать причиной вредных по­мех, в случае чего от пользователя могут потребовать устранить помехи за собственный счет.

ПРЕДУПРЕЖДЕНИЕ FCC: Изменения или модификации, конкретно не санкционированные ведомством,

ответственным за соответствие требованиям, могут привести тому, что пользова­тель будет лишен допуска к эксплуатации.

BX53

СОДЕРЖАНИЕ

Правильная сборка и регулировка играют решающую роль для обеспечения рабочих характеристик микроскопа. Если
вы собираетесь выполнить сборку микроскопа самостоятельно, внимательно прочтите раздел 10 «СБОРКА» (стр. 34 - 37).

ВАЖНО

– Для безопасного пользования оборудованием обязательно прочтите этот раздел. –

1 ПЕРЕЧЕНЬ МОДУЛЕЙ

2 ОРГАНЫ УПРАВЛЕНИЯ

3 ПРОЦЕСС МИКРОСКОПИИ

4 УПРОЩЕННАЯ ПРОЦЕДУРА МИКРОСКОПИИ

4-1 Основные операции (до микроскопии образцов) .....................................................10, 11

4-2 Настройки микроскопа (как улучшить наблюдаемое изображение) ......11, 12

1 Регулирование межзрачкового

расстояния .........................................................

3 Центрирование .............................................

2 Диоптрическая коррекция ................

11
12

4 Регулирование контраста ....................

5 ПОЛЬЗОВАНИЕ ОРГАНАМИ УПРАВЛЕНИЯ

5-1 Основание ....................................................................................................................................................... 13-16

1 Регулирование яркости .........................

3

Пользование переключателем
ECO/NORMAL

......................................................

2 Пользование переключателем

13

предварительной настройки

освещенности ..................................................

4 Использование фильтров............

14

1-3

4

5-7

8, 9

10-12

11

12

13-26

13

14-16

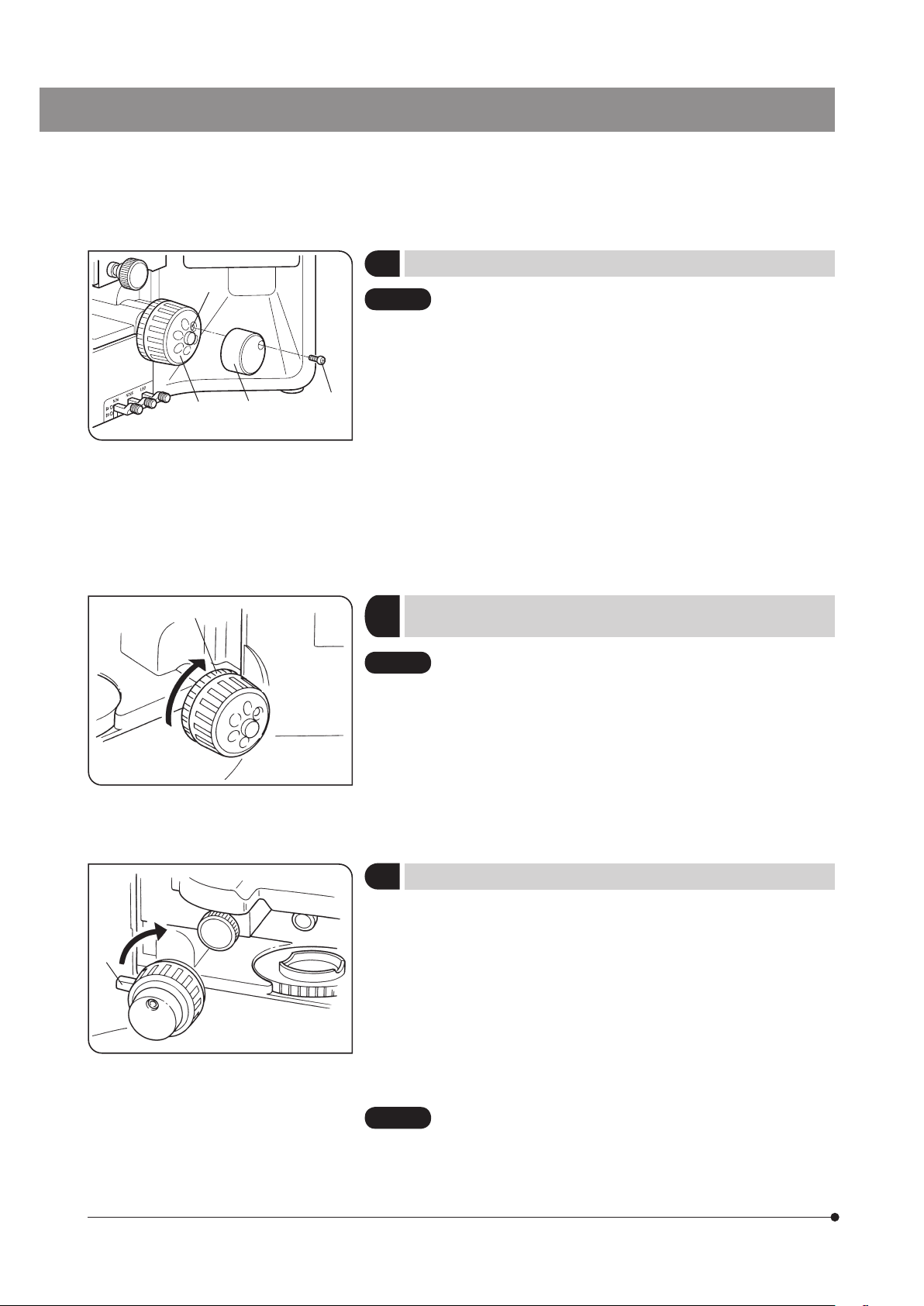

5-2 Блок фокусировки ...................................................................................................................................17, 18

1 Устройства фокусировки ......................

3 Перестановка ручки точной

настройки ............................................................

5 Рычаг предварительной

фокусировки ....................................................

2 Регулирование фокуса ............................

17

4 Регулирование усилия вращения

18

ручки грубой настройки ........................

18

17

18

5-3 Столик.................................................................................................................................................................. 19-21

1 Установка образца ......................................

3 Регулирование усилия вращения

ручек осей X/Y ................................................

5 Регулирование высоты столика ....

2 Пользование вспомогательным

19

держателем препарата ...........................

4 Вращение столика ...........................

20
21

19
21

5-4 Тубус ..................................................................................................................................................................... 22-24

1 Диоптрическая коррекция ................ 22 2 Пользование наглазниками ..............

3

Установка микрометрического
диска

в окуляр ................................................

5 Регулирование угла наклона ............

4 Выбор светового тракта

23
24

тринокулярного тубуса .........................

6 Пользование окулярами

с встроенным микрометром .............

22

23

25

5-5 Конденсор .............................................................................................................................................................. 25

1 Совместимость объективов

и конденсоров................................................

5-6 Иммерсионные объективы .................................................................................................................... 26

1 Использование иммерсионных

объективов ........................................................ 26

5-7 Объективы с кольцом коррекции .................................................................................................... 26

25

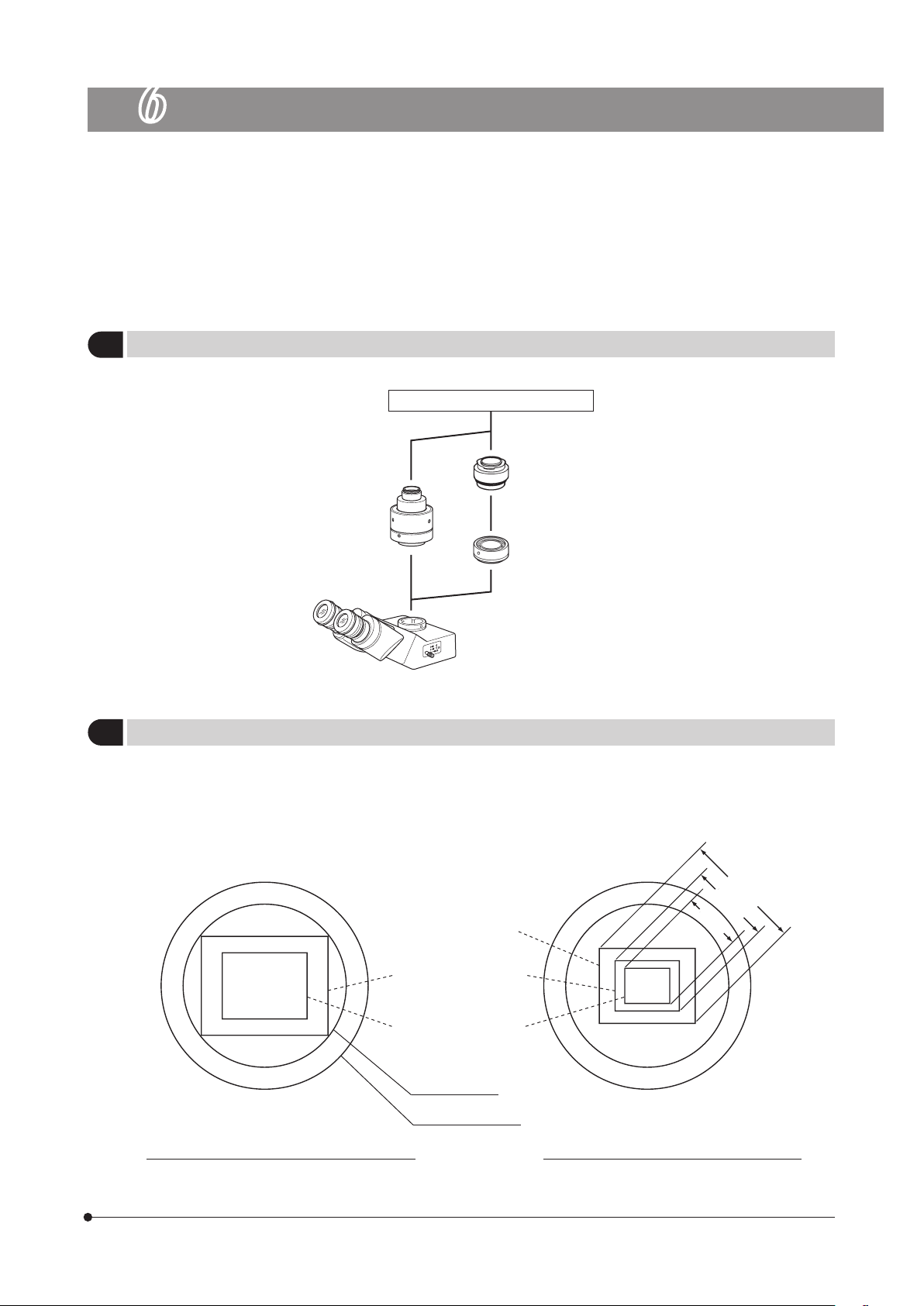

6 СЪЕМКА КАМЕРОЙ

7 РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

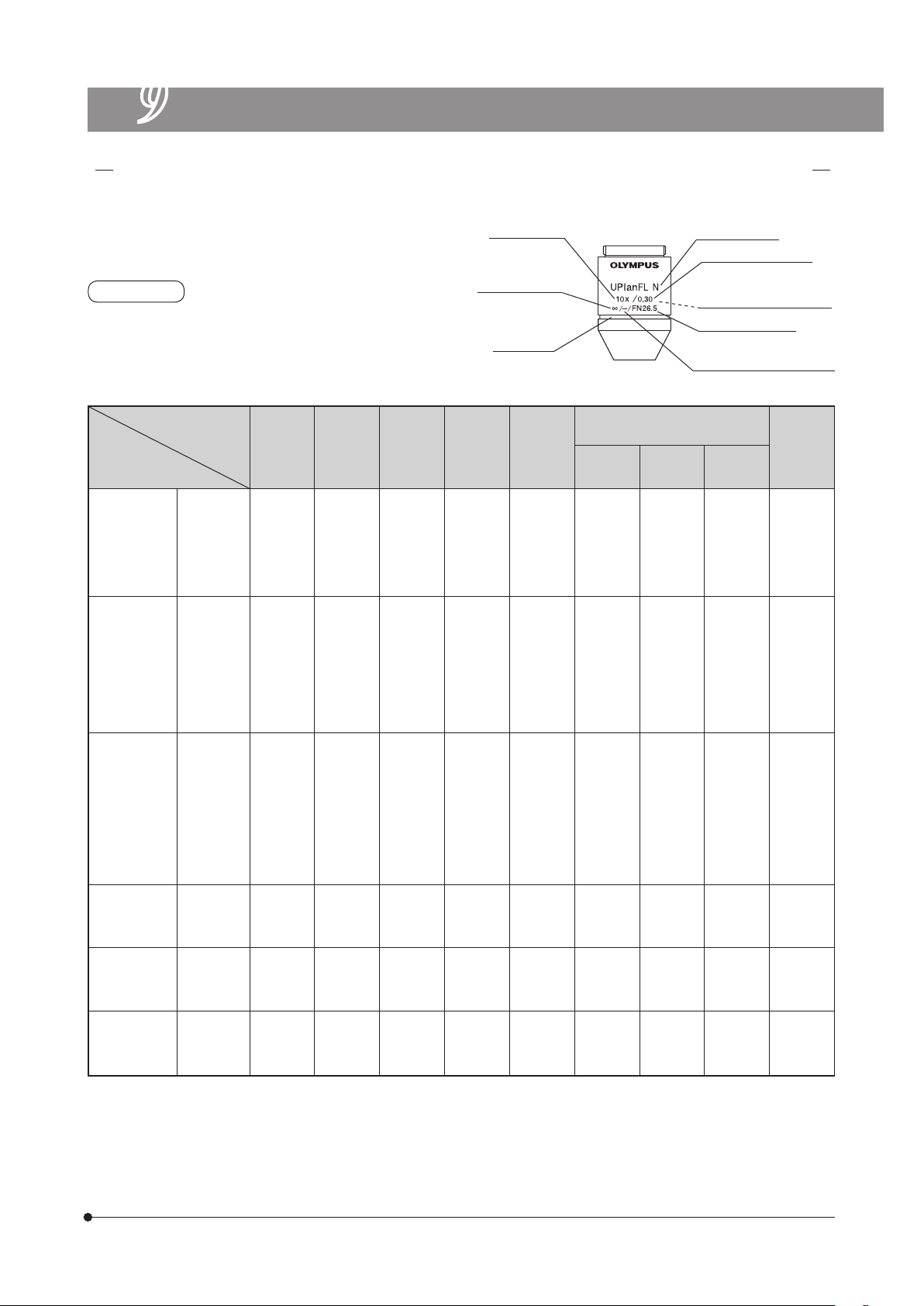

9 ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(серия UIS2)

10 СБОРКА – Обратитесь к этому разделу для замены лампы. –

11 АКТ РЕЗУЛЬТАТОВ КОНТРОЛЯ КОРПУСА ЛАМПЫ

ВЫБОР НАДЛЕЖАЩЕГО ШНУРА ЭЛЕКТРОПИТАНИЯ ................................................. 39, 40

n

27

28-30

31, 32

33

34-37

38

ВАЖНО

В данном микроскопе применяется универсальная оптическая система UIS2 (Universal Infinity System), и
его следует использовать только с окулярами, объективами и конденсорами UIS2 серии BX2. (Возможно
также использование ряда модулей, разработанных для серии BX, а также объективов/окуляров для
серии UIS. Подробности можно запросить на фирме Olympus или узнать в каталогах.) При использо­вании несоответствующих принадлежностей возможно снижение эффективности работы прибора.

BX53

1

МЕРЫ БЕЗОПАСНОСТИ

(Рис. 1)

1. При анализе потенциально инфекционных проб пользуйтесь защитными перчатка­ми или другими средствами защиты, чтобы предохранить кожу от прямого контакта
с пробами.

После микроскопии необходимо очистить часть аппарата, бывшую вконтакте с

пробами.

· Перемещение данного изделия связано с риском падения пробы. Перед тем, как

переместить данное изделие, удалите пробу.

· Если проба повреждена в результате неправильных действий, немедленно

предпримите меры по профилактике инфекций.

· Перед тем, как воспользоваться принадлежностями к данному изделию, выпол-

ните действия, описанные в главе «Подготовка к работе» (см. стр. 2). В противном
случае произойдет потеря устойчивости прибора, иупавшая проба может стать
причиной инфекции.

· При обслуживании прибора, который мог находиться в контакте с потенциально

инфекционными реактивами, используйте средства защиты, например, перчатки
или очистите прибор перед процедурой.

· Перед утилизацией прибора, находившегося в контакте с потенциально инфек-

ционными пробами, выполните меры в соответствии с местными правитель­ственными правилами и законами.

2. Установите микроскоп на прочный и горизонтальный рабочий или лабораторный
стол.

3. Не наклоняйте слишком сильно микроскоп. В противном случае возможно бес­контрольное перемещение подвижных частей, например, ручки переключателя
светового тракта.

4. Поверхности корпуса лампы с задней стороны микроскопа становятся при работе
очень горячими. При установке микроскопа оставьте достаточно свободного места
(не менее 10 см) по периметру и в особенности поверх корпуса лампы.

5. При установке микроскопа проложите шнур питания в стороне от корпуса лампы.
В случае контакта шнура питания с горячим корпусом лампы шнур питания может
оплавиться и стать причиной удара током.

6. Чтобы избежать опасности удара током и ожогов при замене лампы, установите
главный выключатель @ в положение «
ранее шнур питания от стенной розетки. В случае замены лампы в процессе или
сразу после использования дайте корпусу лампы и лампе остыть перед тем, как
прикасаться к ним. (Рис. 1)

» (ВЫКЛ.), после чего отсоедините за-

Рис. 1

Предназначенная лампа 12V100WHAL-L (PHILIPS 7724)

ОСТОРОЖНО

Обязательно используйте предназначенную лампу. При

использовании другой лампы возможны неисправности.

7. Всегда пользуйтесь шнуром питания, поставленным фирмой Olympus. Если шнур
питания в комплекте поставки отсутствует, выберите надлежащий шнур питания
в соответствии с разделом «ВЫБОР НАДЛЕЖАЩЕГО ШНУРА ЭЛЕКТРОПИТАНИЯ» в
конце данной инструкции по эксплуатации. При не используется надлежащий шнур
питания, безопасная работа изделия не гарантируется.

8. Обязательно удостоверьтесь в том, что заземляющий контакт микроскопа надле-
жащим образом подсоединен к стенной розетке. Если оборудование не заземлено,
фирма Olympus не может гарантировать электробезопасность оборудования.

9. Не вставляйте металлические предметы в вентиляционные отверстия корпуса
микроскопа, так как это может привести к удару током, травмам и повреждению
оборудования.

10. Стандартный срок службы корпуса лампы составляет восемь (8) лет работы или
20 000 часов при включенном питании в зависимости от того, что наступит раньше.

Подробности см. в акте результатов контроля на стр. 38.

1

Ограничения в использовании

При одновременном наличии всех указанных ниже комбинаций (@ - ³) возможно падение микроскопа при угле наклона,

превышающем определенное значение, в сравнении с другими комбинациями. Чтобы предотвратить падение, порт камеры
для промежуточного тубуса должен быть смонтирован по диагонали назад под углом 45°.

@ В качестве тубуса используется тринокулярный тубус U-TTBI, U-ETBI или U-TTLBI.
² В качестве промежуточного тубуса используется U-TRUS или U-DP.
³ На промежуточном тубусе установлена камера весом более 0,4 кг согласно описанию в ².

Символы безопасности

На микроскопе имеются представленные ниже символы. Изучите значение символов и всегда используйте оборудование
наиболее безопасным образом.

Символ Пояснение

Обозначает, что поверхность становится горячей, и к ней нельзя прикасаться голыми руками.

Обозначает общую опасность. Следуйте описанию, приведенному после данного символа или
в инструкции по эксплуатации.

Обозначает, что главный выключатель включен.

Обозначает, что главный выключатель выключен.

Предостерегающие знаки

Предостерегающие этикетки помещены на частях прибора, которые требуют особой осторожности при работе с микро-

скопом. Обязательно следуйте предостережениям.

Местонахождение
предостерегающей этикетки

Местонахождение
предостерегающей этикетки

Если предостерегающая этикетка загрязнена или отклеилась, обратитесь на фирму Olympus для замены или других запросов.

1 Подготовка к работе

Рис. 2

2

Корпус лампы
[Осторожно, высокая температура]

Задняя панель
[Осторожно, высокая температура]

1. Микроскоп является высокоточным прибором. Обращайтесь с ним осто­рожно и не подвергайте его резким и сильным ударам. Примите также во
внимание, что конструкция микроскопа не является водонепроницаемой.

2. Не пользуйтесь микроскопом, если он подвергается воздействию прямых
солнечных лучей, высокой температуры и влажности, пыли или вибраций.
(Условия эксплуатации приведены в разделе 8 «ТЕХНИЧЕСКИЕ ХАРАКТЕ­РИСТИКИ».)

3. Перемещая микроскоп, снимите тубус и образец, и переносите микро­скоп осторожно, держась за захватную часть в задней части консоли иза
переднюю часть основания, как показано на рис. 2.

ОСТОРОЖНО

Чтобы не повредить микроскоп, категорически запрещается

держать его за столик или ручку грубой/точной настройки.

· Даже перемещая микроскоп по поверхности стола, обязательно вна-

чале удалите образец.

· Если требуется упаковать микроскоп для транспортировки на дальние

расстояния, обратитесь на фирму Olympus.

Не поднимайте микроскоп, держась за нижнюю часть крышки блока

питания (черного цвета), расположенной на задней панели.

4. При использовании принадлежностей к данному изделию следите, чтобы
высота прибора не превышала 1 м. В противном случае произойдет по­теря устойчивости прибора.

5. Если к верхней части корпуса микроскопа подсоединяется консоль,
источник света, промежуточная насадка, тубус и камера, необходимо
обеспечить, чтобы общая масса не превышала 18 кг.

(Рис. 2)

2 Уход и хранение

1. Для очистки линз и других стеклянных деталей просто обдуйте их имеющимся в продаже вентилятором и осторожно
протрите бумагой для чистки (или чистой марлей).

Если линза загрязнена отпечатками пальцев или пятнами масла, протрите ее марлей, слегка увлажненной имеющимся

в продаже чистым спиртом.

ОСТОРОЖНО

· Так как чистый спирт легко воспламеняется, с ним надо обращаться осторожно.

Держите его подальше от открытого пламени или потенциальных источников искрового разряда --- например, электро-

оборудования, которое при включении или выключении может стать причиной вспышки или огня.

Помните также о том, что чистым спиртом можно пользоваться только в хорошо проветриваемом помещении.

· Перед уходом за прибором установите главный выключатель в положение «

в достаточной степени остынет.

2. Не пользуйтесь органическими растворителями для очистки компонентов микроскопа кроме стеклянных компонентов. Для
их очистки пользуйтесь мягкой материей без ворса, слегка пропитанной разбавленным нейтральным моющим средством.

3. Не отсоединяйте какие-либо части микроскопа кроме тех, которые указаны как отсоединяемые в данной инструкции, так
как это может привести к неисправности или ухудшению рабочих характеристик.

4. После пользования микроскопом установите главный выключатель в положение «
в достаточной степени остынет, и оставьте его закрытым пылезащитной крышкой на период хранения.

5. Перед утилизацией данного изделия выполните меры в соответствии с местными правительственными правилами и законами.

» (ВЫКЛ.) и подождите, пока корпус лампы

» (ВЫКЛ.), подождите, пока корпус лампы

BX53

3 Осторожно

В случае использования микроскопа способом, не указанным в данной инструкции, возможна угроза безопасности

пользователя. Кроме того, возможно также повреждение оборудования. Обязательно пользуйтесь оборудованием всо­ответствии с данной инструкцией по эксплуатации.

Приведенные ниже символы используются, чтобы выделить текст в данной инструкции по эксплуатации.

ОСТОРОЖНО

: Указывает на потенциально опасную ситуацию, которая, если ее не предотвратить, может

стать причиной небольших или средних по тяжести травм, повреждения оборудования
или другого имущества. Он может также использоваться для предупреждения против
небезопасных приемов работы.

} : Обозначает комментарий (для упрощения работы с прибором и ухода за ним).

4 Использование по назначению

Данное изделие предназначено для исследования увеличенных изображений образцов при различной повседневной

работе и в исследовательских целях.

Запрещается пользоваться этим изделием для других целей кроме использования его по назначению.
Данное изделие считается медицинским прибором в следующей стране: США.

Данное изделие удовлетворяет требованиям директивы 98/79/EC применительно к медицинским прибо­рам для диагностики в лабораторных условиях. Соответствие указанной директиве отмечено знаком CE.

Меры по технике безопасности и ЭМС

Данное изделие соответствует требованиям по эмиссии и защищенности, приведенным в IEC61326.

·

· Перед эксплуатацией данного изделия необходимо исследовать электромагнитную среду. Не пользуйтесь данным

изделием в непосредственной близости от источников сильного электромагнитного излучения, чтобы не произошло
сбоев в работе.

· Используйте только шнур питания согласно спецификациям фирмы OLYMPUS. В противном случае безопасность

иЭМС изделия не обеспечиваются.

· Обязательно заземлите изделие. В противном случае заявленная нами электробезопасность и ЭМС изделия не могут

быть гарантированы.

3

1

} Ниже показаны лишь типичные модули прибора. Так как имеется ряд изделий, не указанных здесь, но также применимых

Для изделий с отметкой «* » следует также прочесть их инструкции по эксплуатации.

ПЕРЕЧЕНЬ МОДУЛЕЙ

на данном микроскопе, справьтесь в последних изданиях каталогов или обратитесь на фирму Olympus.

Окуляры

· WHN10X

· WHN10X-H

Револьверная головка

· U-D6RE

· U-D7RE

· U-D7RES

· U-D7REA

Зажимные ручки

· U-HLST-4

· U-HLD-4

· U-HLDT-4

Тубус

· U-BI30-2

· U-TBI-3

· U-TR30-2

· U-TTLBI

Промежуточная насадка

· U-TRU

· U-CA

· U-DO3

Консоль (или вертикальный
источник света)

· BX3-ARM

· BX3-URA*

· BX3-RFAS*

· BX3-RFAA*

Корпус лампы

· U-LH100-3

Столик

· U-SVRB-4

· U-SVRO

Конденсор

· U-SC3

· U-AAC

· U-UCD8

· BX3-UCD8A

4

BX53

2

} Если вы еще не выполнили сборку микроскопа, прочтите главу 10 «СБОРКА» (стр. 34 - 37).

Шкала регулировки межзрачково­го расстояния (стр. 11)

Кольцо диоптрической
коррекции (стр. 22)

Держатель препарата
(стр. 19)

ОРГАНЫ УПРАВЛЕНИЯ

Ручка переключателя

светового тракта (стр. 23)

Ручка регулирования высоты
конденсора (стр. 12)

Кольцо апертурной ирисо­вой диафрагмы (стр. 12)

Держатель фильтра
(стр. 15)

Кольцо ирисовой
диафрагмы осветителя
микроскопа (стр. 12)

Винт предварительной
настройки освещения
(стр. 13)

Кольцо регулировки усилия враще­ния ручки грубой настройки (стр. 18)

Держатель для
отвертки

Ручка грубой на­стройки (стр. 17)

Ручка оси Y* (стр. 20)

Ручка оси Х* (стр. 20)

Ручки фильтров (стр. 15)

ND6, ND25 и LBD спереди назад
(с другой стороны возможно наоборот)

* Опционально могут быть установлены резиновые колпач-

ки ручек подачи столика U-SHG (тонкого типа) и U-SHGT
(толстого типа).

5

Главный выключатель
(стр. 10)

I : ВКЛ.

: ВЫКЛ.

Рычаг предваритель­ной фокусировки
(стр. 18)

Ручка точной настройки
(стр. 17)

Отсоединяемая.

Ручка грубой настройки
(стр. 17)

Сигнальный светодиод

Зеленый свет: лампа ВКЛ.
Красный свет: автоматически ВЫКЛ.

Датчик присутствия (стр. 14)

Переключатель предварительной

настройки освещения (стр. 13)

Ручка регулирования яркости

(стр. 13)

6

Ручки фильтров (стр. 15)
ND6, ND25 и LBD спереди назад

(с другой стороны возможно наоборот)

Индикатор экономного режима (стр. 14)
ЭКОНОМНЫЙ РЕЖИМ: ВКЛ. (зеленый)

НОРМАЛЬНЫЙ РЕЖИМ: ВЫКЛ.

Переключатель ECO/NORMAL

(стр. 14)

BX53

Конденсор малого увеличения
U-LC

Приспособление для
крепления вспомога­тельной линзы

Ручка поворотно­откидной верхней линзы

Кольцо апертурной
ирисовой диафрагмы
(стр. 12)

Вспомогательная
линза для U-LC

* Вспомогательная линза крепится к адаптеру лампы при использовании U-LC. (стр. 35)

Крепление конден­сора типа «ласточ­кин хвост»

Поворотно-откидной конденсор
U-SC3

Верхняя линза

7

3

} При настройке экономного режима галогенная лампа автоматически выключается спустя примерно 30 минут после

ПРОЦЕСС МИКРОСКОПИИ

ухода оператора микроскопа.

(Используемые органы управления) (Стр.)

Установите главный выключатель в поло­жение « I » (ВКЛ.) и отрегулируйте яркость.

Задействуйте только фильтр LBD.

Выберите световой тракт (тринокулярный тубус).

Установите образец на столик.

Введите объектив 10X в световой тракт.

Наведите фокус на образец.

Отрегулируйте межзрачковое
расстояние.
Скорректируйте диоптрии.
Настройте ось луча.

@Главный выключатель

2Ручка регулирования яркости (стр. 13)

3Ручка фильтра LBD (стр. 10, 14-16)

4

Ручка переключателя светового тракта

5Держатель препарата (стр. 19)
6Ручки оси Х/Y (стр. 20)

7Револьверная головка

8Ручки грубой/точной настройки (стр. 17)

9Бинокулярный тубус (стр. 11)
aКольцо диоптрической коррекции (стр. 22)
b

Ручка регулирования высоты конденсора

cРучка центрирования конденсора (стр. 12)

(стр. 23)

(стр. 12)

Отрегулируйте апертурную ирисовую диафрагму

и ирисовую диафрагму осветителя микроскопа.

Введите используемый объектив в световой
тракт и наведите фокус на образец.

Задействуйте требуемые фильтры.

Отрегулируйте яркость.

Начните микроскопию.

d Кольцо апертурной ирисовой

диафрагмы (стр. 12)

e Кольцо ирисовой диафрагмы

осветителя микроскопа (стр. 12)

7Револьверная головка
8Ручки грубой/точной настройки (стр. 17)

fФильтры (стр. 10, 14-16)

2Ручка регулирования яркости (стр. 13)

8

9

BX53

a

d

e

7

5

c

4

1

b

6

3

2

8

} Скопируйте страницы с описанием процедуры микроскопии на отдельных листах и поместите

их рядом с микроскопом.

f

9

4

УПРОЩЕННАЯ ПРОЦЕДУРА МИКРОСКОПИИ

4-1 Основные операции (до микроскопии образцов)

В данном разделе описаны основные операции на микроскопе до начала микроскопии образца. Подробное описание

пользования каждым элементом управления приведено на странице, указанной ниже.

Нажмите главный выключатель на корпусе микроскопа в положение

1

« I » (ВКЛ.).

1

Рис. 3

Поверните ручку регулирования яркости лампы. (Подробно: стр. 13)

2

2

Рис. 4

Нажмите ручку фильтра LBD для ввода фильтра LBD в световой тракт.

3

3

Рис. 5

Что представляет собой фильтр LBD?

Цвет солнца в полдень ясного дня называется цветом дневного
света, который человеческий глаз видит как белый. Излучение
галогенной лампы, используемой в качестве источника света
вданном микроскопе, не имеет цвет дневного света, вследствие
чего используется фильтр LBD, который преобразует свет гало­генной лампы в дневной свет. В целом говоря, использование
фильтра LBD позволяет рассматривать образцы в естественных
цветовых тонах.

(Подробно: стр. 15)

10

BX53

Поверните ручку, чтобы опустить столик. (Подробно: стр. 17)

5

4

Рис. 6

6

7

8

Рис. 7

4

Освободите зажимной рычаг держателя препаратов и установите

5

предметное стекло. (Подробно: стр. 19)

Поверните револьверную головку для ввода объектива 10X в све-

6

товой тракт.

Вращением ручек грубой и точной настройки наведите фокус на

7

образец. (Подробно: стр. 17)

Вращением ручки столика отрегулируйте позицию наблюдения.

8

Теперь в микроскопе видно увеличенное изображение образца.
Чтобы улучшить наблюдаемое изображение, обратитесь к раз­делу 4-2 «Настройки микроскопа» ниже.

4-2 Настройки микроскопа (как улучшить наблюдаемое изображение)

Отрегулируйте микроскоп, как описано ниже, чтобы улучшить наблюдаемое изображение.

1 Регулировка межзрачкового расстояния

Глядя через окуляры, отрегулируйте бинокулярное зрение таким

1

образом, чтобы левое и правое поле зрения полностью совпадали.
} Запишите ваше межзрачковое расстояние, чтобы его можно было

1

Рис. 8

2 Диоптрическая коррекция

быстро воспроизвести.

Диоптрическая коррекция обеспечивает парфокальность в диапа­зоне от малых до больших увеличений и позволяет избежать расфо­кусировки даже при смене объектива.
Подробности см. на стр. 22.

Рис. 9

11

3 Центрирование

1

2

4 6

7

5

3

Установите образец.

1

Вращением револьверной головки выберите объектив 10Х.

2

Вращением ручек наведите фокус на образец.

3

Вращением ручки поднимите конденсор до отказа вверх.

4

Вращением кольца ирисовой диафрагмы осветителя микроскопа в направлении стрелки установите изображение

5

диафрагмы в поле зрения.

Вращением ручек сфокусируйте изображение ирисовой диафрагмы осветителя микроскопа (A на рис. 10).

6

Вращением двух центрирующих винтов конденсора переместите изображение ирисовой диафрагмы осветителя микро-

7

скопа в центр поля зрения (B на рис. 10).
Постепенно открывайте ирисовую диафрагму осветителя микроскопа, добейтесь, чтобы ее изображение вписалось

8

в поле зрения (C на рис. 10).
Приоткройте ирисовую диафрагму осветителя микроскопа настолько, чтобы она немного вышла за пределы поля

9

зрения (D на рис. 10).

} Не поверните по ошибке зажимной винт конденсора, расположенный позади центрирующих ручек.
} При использовании конденсора с верхней линзой типа U-SC3 введите верхнюю линзу в световой тракт перед тем, как

начать центрирование.

8 9

12

A B C D

Рис. 10 Перемещение изображения ирисовой диафрагмы осветителя микроскопа

4 Регулирование контраста

Шк ала числовой апертуры

Выполните настройку кольца апертурной ирисовой диафрагмы конденсора таким образом, чтобы значение шкалы

1

числовой апертуры конденсора составляло 70% от числовой апертуры используемого объектива. После этого рас­смотрите изображение и выполните точную юстировку апертурной ирисовой диафрагмы до нужного состояния.

Изображение апертурной ирисовой диафрагмы можно просматривать, сняв окуляры и глядя в тубус. Отрегулируйте

2

таким образом, чтобы изображение выглядело примерно так, как показано на рисунке выше.

Изображение апертурной
ирисовой диафрагмы

Зрачок объектива

70-80%

30-20%

2

1

BX53

5

ПОЛЬЗОВАНИЕ ОРГАНАМИ УПРАВЛЕНИЯ

5-1 Основание

1

Рис. 11

Рис. 12

1

2

1 Регулирование яркости

Вращение ручки регулирования яркости @ по часовой стрелке увели-

чивает напряжение и повышает яркость.

} Если ручка регулирования яркости @ установлена на отметку с символом

камеры, яркость соответствует дневному свету (цветовая температура
порядка 5500K). Однако следует иметь в виду, что дневной свет не всегда
может быть точно воспроизведен, что зависит от износа лампы и т.п.

2

Пользование переключателем
предварительной настройки освещенности

Переключатель предварительной настройки освещенности @ позволяет

ограничивать интенсивность света до заранее заданного уровня неза­висимо от положения ручки регулирования яркости.

Предварительная настройка интенсивности света выбрана в целях опти-

мальной освещенности для фотографии при использовании встроенного
фильтра LBD (прибл. 9 В с маркировкой).

1. Нажмите переключатель предварительной настройки освещенности @

в положение ВКЛ. (Подсветка переключателя горит, когда он включен.)

2. Пользуясь отверткой с малым плоским лезвием, поверните винт пред­варительной настройки 2, чтобы получить требуемую освещенность.
При вращении винта по часовой стрелке яркость увеличивается.

3. Если переключатель предварительной настройки освещенности @
установлен в положение ВЫКЛ., уровень яркости снова соответствует
настройке, выполненной ручкой регулирования яркости.

} Если переключатель предварительной настройки освещенности уста-

новлен в положение ВКЛ., вращение ручки регулирования яркости не
влияет на уровень яркости.

(Рис. 11)

(Рис. 12)

13

3

4

5

Рис. 13

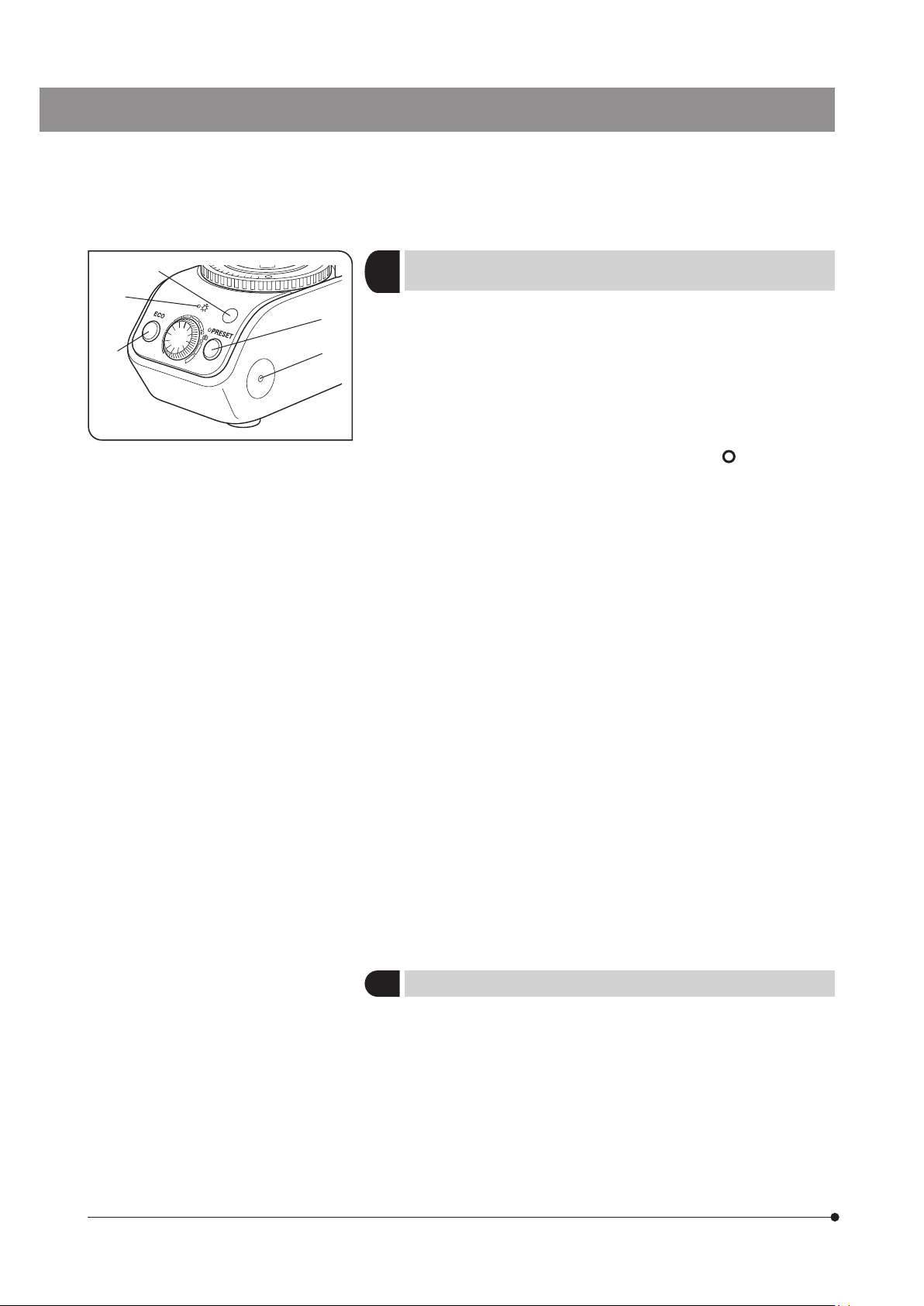

3 Пользование переключателем
ECO/NORMAL

1

2

} Режим ECO предотвращает работу галогенной лампы, если микроскоп не

используется.

1. Нажмите переключатель ECO/NORMAL 3 в положение ВКЛ. (горит зеленый

сигнальный индикатор |). После этого, если датчик присутствия 5 на
микроскопе не обнаруживает движение человека и т.п. в течение примерно
30 минут, галогенная лампа выключается автоматически (горит красный
сигнальный индикатор |).

2. Чтобы снова включить лампу после того, как она автоматически выключилась:

· Установите главный выключатель в положение «

обратно в положение « I » (ВКЛ.).

· Нажмите переключатель ECO/NORMAL 3 дважды.

} В режиме ECO датчик присутствия иногда не может обнаружить человека,

и галогенная лампа выключается при пользовании микроскопом в пере­численных ниже случаях.

· Если источник тепла (кожа человека и т.п.) в радиусе действия датчика

присутствия почти не движется или движется с высокой скоростью.

· При прямом воздействии удаленного инфракрасного излучения солнца

или лампы накаливания на датчик присутствия.

· Если между датчиком присутствия и лицом, работающим на микроскопе,

находится объект, пропускающий небольшое количество удаленного
инфракрасного излучения, например, стекло или акриловая панель.

· При небольшой разности между температурой окружающего воздуха

и температурой тела человека.

(Рис. 13)

» (ВЫКЛ.) и затем

} В режиме ECO галогенная лампа может не выключится автоматически в пере-

численных ниже случаях. Дополнительно к указанным случаям галогенная
лампа не может выключится при неисправности датчика присутствия.

· Если датчик регистрирует движение другого источника тепла кроме

тела человека.

· Если датчик регистрирует источник с периодическим выделением тепла,

например, двигатель с периодическим включением и выключением.

· Если температура в зоне обнаружения резко меняется, например, в

результате воздействия горячих и холодных потоков воздуха от кон­диционера или пара от увлажнителя воздуха в помещении.

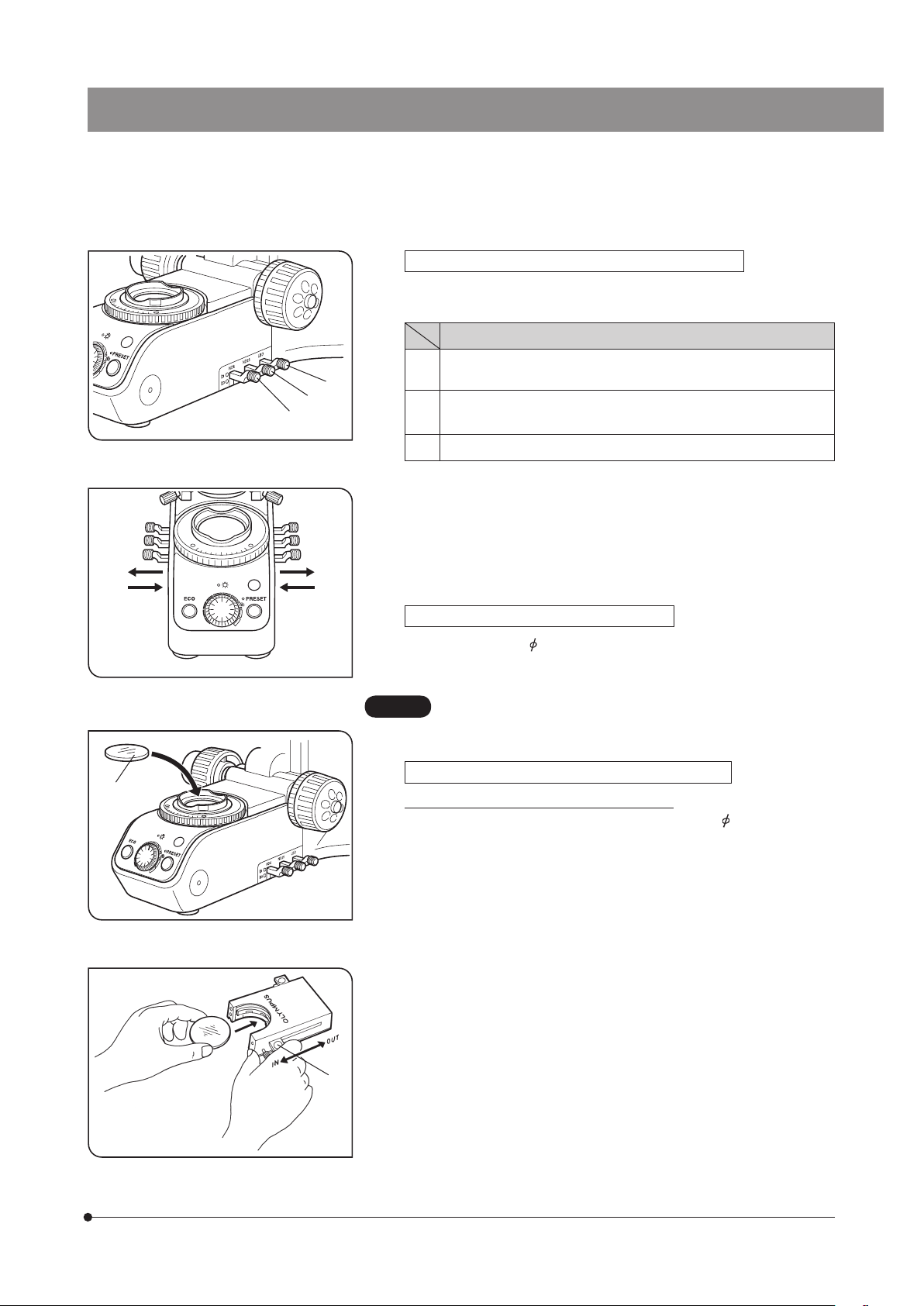

4 Использование фильтров

} Вы можете установить фильтр в световой тракт одним из указанных ниже

способов.

· Нажмите ручку соответствующего встроенного фильтра для ввода

фильтра в световой тракт. (стр. 15)

· Поместите фильтр в держатель фильтра на основании и введите в

световой тракт. (стр. 15)

· Вставьте фильтр в кассету для фильтров U-FC, закрепите ее на держа-

теле фильтра и введите в световой тракт, передвинув рычаг фильтра.
(стр. 15)

(Рис. 14 - 20)

14

IN

IN

OUT

OUT

Рис. 14

1

2

3

OUT

OUT

IN

IN

BX53

Использование встроенных фильтров (рис. 14 и 15)

Воспользуйтесь ручками фильтров для ввода соответствующих фильтров

в световой тракт или для вывода их из светового тракта.

Тип/назначение фильтра

ND6 (нейтральный светофильтр для регулировки освещенности,

1

пропускающая способность 6%)

ND25 (нейтральный светофильтр для регулировки освещенности,

2

пропускающая способность 25%)

3 LBD (для цветового баланса, фильтр дневного света)

Находясь с передней стороны микроскопа, задвиньте внутрь ручку

фильтра с правой стороны или выдвиньте ручку фильтра с левой сторо­ны, чтобы ввести соответствующий фильтр в световой тракт. Обратным
действием можно вывести фильтр из светового тракта.

} Задвигая внутрь ручку фильтра, вводите ее до отказа, чтобы обеспечить

задействие соответствующего фильтра. Если фильтр введен не полностью,
оптимальное наблюдение невозможно.

5

Рис. 15

Рис. 16

Крепление одинарного фильтра (рис. 16)

Фильтр диаметром 45 мм 5 можно установить в держатель фильтра на

основании. Если вам требуется устанавливать несколько фильтров, нужно
приобрести кассету для фильтров U-FC.

ОСТОРОЖНО

Даже при использовании кассеты для фильтров в держатель

фильтра можно устанавливать только фильтры толщиной не
более 3 мм.

Пользование кассетой для фильтров (рис. 17 - 20)

Загрузка фильтров в кассету для фильтров

} В кассету можно устанавливать фильтры диаметром

не более 2,7 мм.

}При использовании кассеты для фильтров режим ECO невозможен, так

как датчик присутствия закрыт кассетой для фильтров.

} При использовании кассеты для фильтров экономный режим невозможен,

так как датчик присутствия закрыт кассетой для фильтров.

1. Переместите все рычаги фильтров в положение OUT кроме одного, от-

носящегося к гнезду, куда будет вставлен фильтр.

2. Переместите рычаг 6 в положение IN. Он должен зафиксироваться с

характерным щелчком. (Рис. 17)

3. Удерживая рычаг в положении, показанном на рис. 17, поместите фильтр

в кассету, вставив его в направлении, показанном стрелкой.

4. Вставьте аналогичным образом другие два фильтра.

45 мм и толщиной

Рис. 17

6

15

a

8

7

Рис. 18

Рис. 19

9

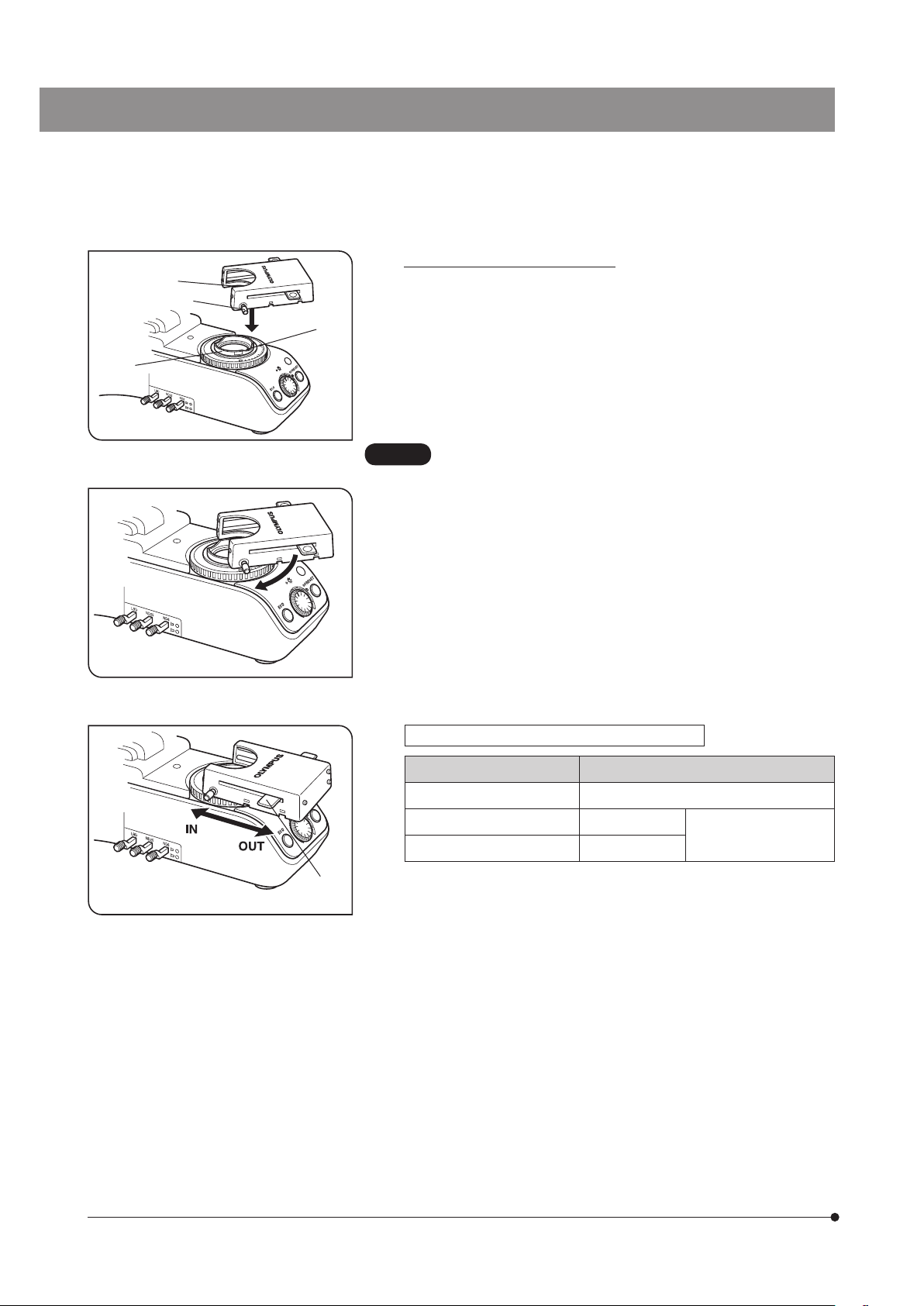

Крепление кассеты для фильтров

1. Полностью отпустите зажимной винт † кассеты для фильтров. (Рис. 18)

2. Совместите выступ ‡ на нижней поверхности кассеты для фильтров

спозиционирующей прорезью 9 на держателе фильтра, после чего за­фиксируйте кассету для фильтров, нажав сверху.

3. Поверните кассету для фильтров, чтобы совместить ее боковые стороны

с основанием. (Рис. 19)

4. Совместите зажимной винт † с позиционирующим отверстием ‰ на

держателе фильтра, после чего затяните винт, чтобы закрепить кассету
для фильтров.

ОСТОРОЖНО

Если установлена кассета для фильтров, возможно соударение

столика при опускании. Поэтому при опускании столика с уста­новленной кассетой для фильтров соблюдайте осторожность.

Рис. 20

‹

Пользование кассетой для фильтров (рис. 20)

Используемые фильтры Применение

45-ND6, 45-ND25 Нейтральный светофильтр

45G-530, 43IF550-W45 Зеленый

45O-560 Оранжевый

В кассету для фильтров можно загрузить максимум три вышеуказанных

фильтра. При перемещении рычагов b с левой и правой стороны кассеты
в положение IN соответствующий фильтр вводится в световой тракт.

Черно-белые
контрастные фильтры

16

5-2 Блок фокусировки

BX53

4

3

5

Рис. 21

1

Рис. 22

1

2

1 Устройства фокусировки

Блок фокусировки состоит из регулирующих устройств, перечисленных

ниже в таблице, где также описана их функция.

№ Наименование Функция

1 Ручка грубой на-

стройки
Лимб точной на-

2

стройки

3 Ручка точной на-

стройки

4 Рычаг предвари-

тельной фокуси­ровки

5 Кольцо регулировки

усилия вращения

Изменение позиции фокуса в широком
диапазоне.

Точная регулировка позиции фокуса.

Точная регулировка позиции фокуса.
Эта ручка может быть прикреплена
к лимбу точной настройки с левой или
с правой стороны. (В состоянии поставки
микроскопа она прикреплена к лимбу
с правой стороны.)

Устанавливает крайнее верхнее по­ложение столика (для предотвращения
контакта между образцом и объективом).

Регулирует усилие, необходимое для
вращения ручки грубой настройки.

(Рис. 21 и 22)

2

1

Рис. 23

2 Регулирование фокуса

Вращение ручки грубой настройки @ и ручки точной настройки 2 в на-

правлении стрелки приводит к подъему столика (образец приближается
к объективу).

(Рис. 23)

17

4

3

Рис. 24

2

3 Перестановка ручки точной настройки

ОСТОРОЖНО

1

Ручка точной настройки установлена изготовителем с правой

стороны.

} Ручку точной настройки можно переставить, чтобы она не мешала руке

при пользовании ручкой точной настройки или ручками осей X/Y.

Ручку обычно устанавливают со стороны, противоположной ручкам осей

X и Y.

1. С помощью отвертки отпустите зажимной винт @ и снимите ручку точной

настройки 2.

2. Переставьте уплотнение из отверстия винта ручки точной настройки

сдругой стороны и прикрепите ручку, выполнив действия, обратные
процедуре снятия.

3. Установите предусмотренное уплотнение в отверстие винта | снятой

ручки точной настройки.

Лимб точной настройки 3 можно задействовать кончиком или поверх-

ностью пальца одновременно с ручкой оси X или Y.

(Рис. 24)

4

1

Рис. 25

Рис. 26

4 Регулирование усилия вращения

ручки грубой настройки

ОСТОРОЖНО

Отрегулируйте усилия вращения ручки грубой настройки

регулировочным кольцом @.

Усилие вращения ручки грубой настройки предварительно отрегулиро-

вано для легкости пользования. Однако по желанию вы можете изменить
усилие вращения регулировочным кольцом @. При вращении кольца
внаправлении стрелки усилие вращения увеличивается и наоборот.

Усилие вращения слишком мало, если столик самопроизвольно и быстро

выходит из фокуса после регулировки ручкой точной настройки. В этом
случае поверните кольцо в направлении стрелки, чтобы увеличить усилие
вращения.

5 Рычаг предварительной фокусировки

} Рычаг предварительной фокусировки предохраняет контакт объектива

с образцом и упрощает фокусировку.

После фокусировки образца ручкой грубой настройки поверните этот

рычаг @ в направлении стрелки и заблокируйте его; верхний предел
перемещения при грубой настройке устанавливается в блокированном
положении.

После смены образца повторная приближенная фокусировка облегчается

путем поворота ручки грубой настройки в положение предварительной
фокусировки. После этого вам потребуется лишь юстировка с помощью
ручки точной настройки.

} Перемещение столика ручкой точной настройки не блокируется.

ОСТОРОЖНО

Если рычаг предварительной фокусировки блокирован, ход

грубой фокусировки ограничен механизмом микроскопа,
благодаря чему столик не может опуститься ниже нижнего
предела. Чтобы опустить столик ниже нижнего предела, от­пустите рычаг предварительной фокусировки.

(Рис. 25)

(Рис. 26)

18

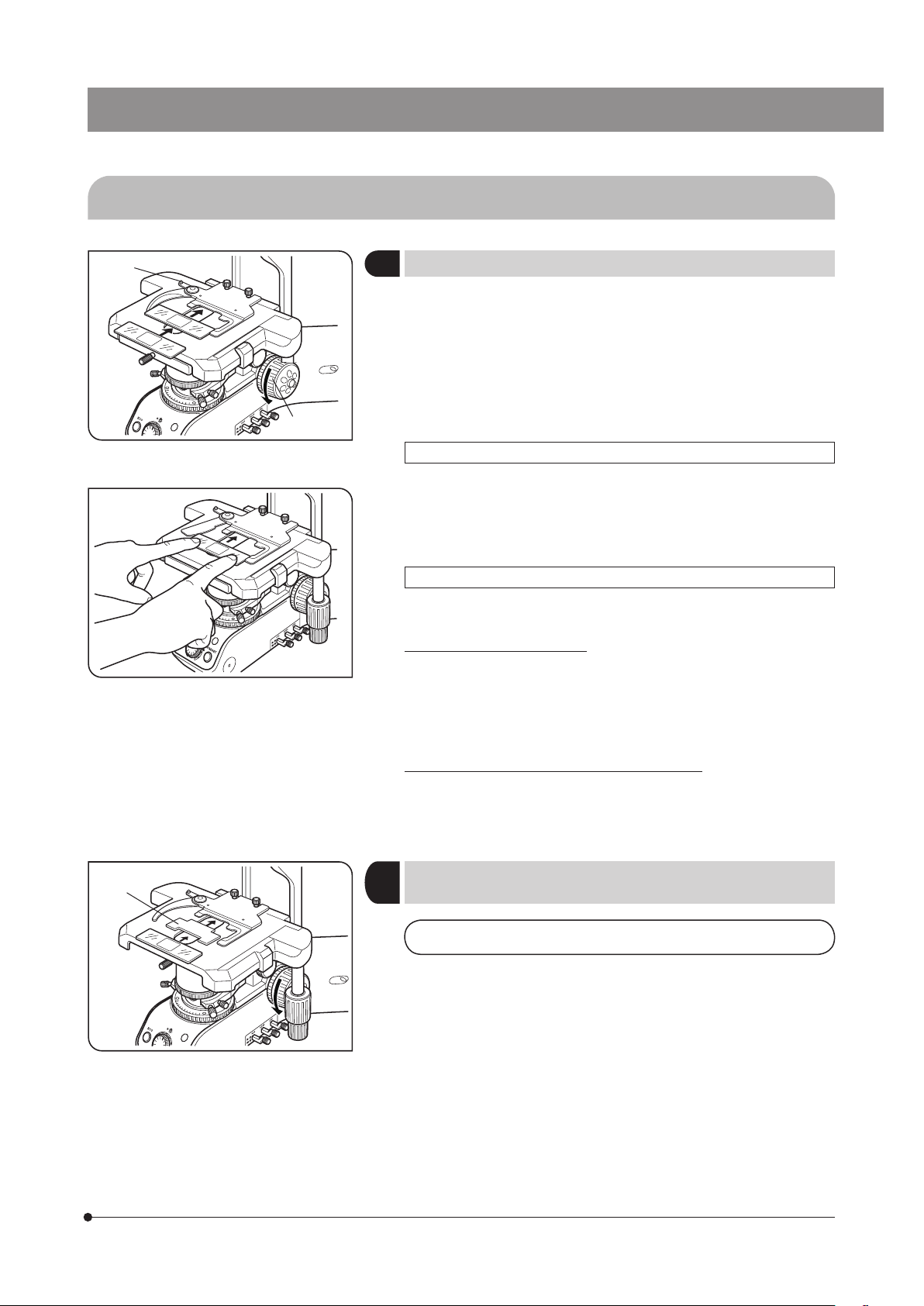

5-3 Столик

BX53

2

Рис. 27

Рис. 28

1

1 Установка образца

} Предметное стекло должно иметь размеры 26 x 76 мм с толщиной от 0,9

до 1,2 мм, а покровное стекло должно иметь толщину 0,17 мм.

} Для микроскопии очень больших образцов снимите держатель препарата

и поместите образец прямо на столик.

} Максимальный вес предмета, устанавливаемого в качестве образца на

столик, не должен превышать 0,8 кг (вместе с держателем препарата).

} Если крепится столик производства не фирмы Olympus, его вес не должен

превышать 4 кг.

Микроскопия с двумя предметными стеклами в держателе (рис. 27)

1. Поверните ручку грубой настройки @, чтобы опустить столик.

2. Откройте пружинный изогнутый фиксатор 2 на держателе препарата и

поместите один или два предметных стекла на столик с передней стороны.

3. Продвинув предметные стекла дальше до отказа, осторожно отпустите

изогнутый фиксатор.

Микроскопия с одним предметным стеклом в держателе (рис. 28)

Предметное стекло можно без труда установить, вставив его в держатель

с передней стороны.

Исследование всего образца

Используйте один из указанных ниже тонких держателей образца, кото-

рые являются меньшей помехой для объективов*.

· U-HRD-4 · U-HLD-4 · U-HLS-4

* Возможно использование объективов с увеличением 40X и меньше

(кроме серии Apo).

Использование с иммерсионным конденсором

Используйте опциональный пазовый столик U-SVRO (с правосторонней

ручкой) или U-SVLO (с левосторонней ручкой), который предотвращает
непосредственный контакт образца со столиком.

(Рис. 27 и 28)

1

Рис. 29

2 Пользование вспомогательным

держателем препарата

Применимые револьверные головки: U-D7RE, U-D7RES, U-P6RE,
U-D6BDRE, U-P5BDRE

} Если предметное стекло с биологическим образцом помещено на двой-

ной держатель U-HLDT4/U-HRDT4 (толстого типа), возможно столкновение
держателя препарата с объективом при сочетании следующих условий:

· используемый объектив имеет короткое рабочее расстояние (WD);

· исследуемый образец помещен с задней стороны держателя, и;

· столик находится в повернутом положении.

В случае контакта держателя препарата с объективом установите

имеющийся в комплекте вспомогательный держатель препарата @, как
показано на рисунке, и исследуйте только образец с передней стороны
держателя препарата.

(Рис. 29)

19

2

4
3

1

Рис. 30

3 Регулирование усилия вращения

ручки оси X и Y

1. Придерживая ручку оси X @, поднимите вверх ручку оси Y 2 для доступа

к регулировочным ручкам.

2. Вращение регулировочной ручки оси X 3 или регулировочной ручки

оси Y | по часовой стрелке (в направлении стрелки) увеличивает усилие
вращения, а против часовой стрелки - уменьшает его.

ОСТОРОЖНО

Если установлено слишком большое усилие, при перемеще-

нии столика может быть слышно пощелкивание, и точность
остановки столика может быть нарушена.

} После длительного срока работы возможно отклонение направляющей

столика, и диапазон перемещения столика может сократиться.

} Однако это не является неисправностью и может быть без труда устра-

нено, как описано ниже.

[Устранение]

Горизонтальное направление: придерживая держатель образца, пере-

местить направляющую столика влево
ивправо до упоров.

Вертикальное направление: придерживая верхний столик, переместить

его вперед и назад до упоров.

Резиновые колпачки ручек подачи столика (опция)

} Если ручки оси X и Y снабжены резиновыми колпачками, ручки можно

регулировать без проскальзывания, и точная юстировка возможна с очень
небольшим усилием. Резиновые колпачки снижают также износ после
длительного срока службы.

Имеются толстые - U-SHGT (толщина 5 мм) и тонкие - U-SHG (толщина 2мм)

резиновые колпачки для ручек.

(Рис. 30)

20

Чтобы установить резиновые колпачки для ручек:

Вначале насадите снизу длинный (верхний) резиновый колпачок на ось

Y, а затем насадите снизу малый (нижний) резиновый колпачок для оси X.

BX53

1

Рис. 31

Рис. 32

2

1

4 Вращение столика

1. Немного отпустите зажимной винт столика @.

2. Столик можно вращать по часовой стрелке и против часовой стрелки

зажимным винтом столика.

ОСТОРОЖНО

При вращении может быть слышен и ощутим щелчок. Однако

это обусловлено конструкцией расположенной под столиком
нижней части микроскопа и неисправностью не является.

} Угол вращения меняется в зависимости от положения ручек оси X и Y.

По часовой

Ручки с правой
стороны

Ручки с левой
стороны

5 Регулирование высоты столика

} Если опустить расположенную под столиком нижнюю часть микроскопа,

внего можно устанавливать образцы высотой максимум 35 мм. Это полез­но при анализе металлургических образцов и других толстых предметов.

1. Опустите столик вниз до предела, после чего снимите столик с микро-

скопа.

2. С помощью отвертки отпустите зажимной винт @ кронштейна нижней

части микроскопа и снимите нижнюю часть микроскопа под столиком.

3. Вращением ручки грубой настройки поднимите блок фокусировки 3

вположение, в котором виден стопорный винт 2 на консоли.

4. С помощью отвертки отпустите и удалите верхний стопорный винт 2.

5. Снова закрепите кронштейн нижней части микроскопа и столик.

3

Угол вращения

Против часовой

стрелке

230° 20°

20° 230°

(Рис. 31)

стрелки

(Рис. 32 и 33)

Рис. 33

21

5-4 Тубус

1

Рис. 34

2

1 Диоптрическая коррекция

1. Установите кольца диоптрической коррекции с обоих сторон на деление

шкалы «0».

2. Введите объектив с большим увеличением (например, 40X) в световой

тракт и, глядя в правый окуляр правым глазом, наведите фокус на образец
вращением ручек грубой и точной настройки.

} Не пользуйтесь иммерсионным объективом.

3. Введите объектив с малым увеличением (например, 10X) в световой тракт

и наведите фокус на образец, вращая правое кольцо диоптрической
коррекции. В процессе фокусировки не касайтесь ручек грубой и точной
настройки.

4. Глядя в левый окуляр левым глазом, наведите фокус на образец, вращая

левое кольцо диоптрической коррекции.

} В описанной выше процедуре диоптрическая коррекция выполняется

относительно правого глаза, но ее можно также провести относительно
левого глаза. В этом случае поменяйте местами в описании процедуры
понятия «правый» и «левый».

} Если окуляр с кольцом диоптрической коррекции вставлен в тубус со

стороны, оборудованной другим кольцом диоптрической коррекции,
выполните описанную выше процедуру без перемещения кольца диоп­трической коррекции тубуса из положения «0».

2 Пользование наглазниками

(Рис. 34)

(Рис. 35)

Рис. 35

Для тех, кто носит очки

Пользуйтесь микроскопом с наглазниками в нормальном сложенном

положении. Это предотвратит царапание очков.

Для тех, кто не носит очки

Выдвиньте сложенные наглазники в направлении стрелки, чтобы предот-

вратить попадание внешнего света в пространство между окулярами
иглазами.

22

BX53

2

Рис. 36

Рис. 37

1

1

3

4

Установка микрометрического диска в окуляр

При пользовании окулярами WHN10X-H можно вставить в окуляр мано-

метрический диск.
Используйте микрометрический диск диаметром 24 мм и толщиной 1,5мм.
В соответствии с рис. 36, повернув встроенную обойму микрометра 2

в направлении стрелки, снимите ее с окуляра и поместите микрометри-

ческий диск @ в обойму так, чтобы поверхность с маркой модели была

обращена вниз.
} Обойма микрометра может оказаться тугой для определенных микро-

метрических дисков.
В этом случае поверните обойму, держа ее по периметру, с легким

равномерным усилием, или приложив обойму к резиновой пластине. Не

сжимайте обойму с чрезмерным усилием, так как она может деформиро-

ваться и ее будет трудно снять.
Закрепите обойму микрометра в прежнем положении.
} Не прикасайтесь пальцем к поверхности линз.

Выбор светового тракта тринокулярного тубуса

Передвиньте ручку @ для выбора нужного светового тракта.

Положение ручки переключателя светового

Тринокуляр-

ный тубус

U-TR30-2

U-SWTR-3

U-TR30NIR*

U-TTR-2**

* Инфракрасный тринокулярный тубус позволяет исследовать в инфра-

красном свете объекты размером до 1000 нм. Подробности можно узнать

у местного представителя фирмы Olympus.
** Ручку выбора светового тракта можно переставить и закрепить с другой

стороны.

1. Вставьте ребро монетки в канавку на конце ручки выбора светового

тракта. Поверните монетку по часовой стрелке, чтобы снять ручку.

2. Снимите колпачок с другой стороны.

3. Вставьте конец ручки выбора светового тракта в отверстие, с которого был

снят колпачок. Вставьте ребро монетки в канавку на другом конце ручки

и поверните монетку против часовой стрелки, чтобы закрепить ручку.

4. Закройте открытое отверстие колпачком.

Вдвинута

100% для
бинокулярных
окуляров

50% для
бинокулярных
окуляров,
50% для камеры

тракта

Среднее

положение

20% для
бинокулярных
окуляров,
80% для камеры

50% для
бинокулярных
окуляров,
50% для камеры

100% для
бинокулярных
окуляров

Выдвинута

100% для
камеры

(Рис. 36)

(Рис. 37)

23

от 5° до 35°

45

мм

Рис. 38

Рис. 39

1

5 Регулирование угла наклона

Отрегулируйте высоту и наклон тубуса, чтобы обеспечить наиболее

удобное положение для визуализации.

U-TBI-3 от 5° до 35°

U-TBI-3-CLI от 5° до 35°

U-ETBI от 0° до 25°

U-TTBI от 0° до 25°

U-TTR-2 от 5° до 35°

U-TTLBI от 0° до 27°

При использовании U-TBI-3 (рис. 38)

Взявшись за бинокулярную секцию @ обеими руками, поднимите или

опустите ее в нужное положение.

ОСТОРОЖНО

Ни в коем случае не пытайтесь силой передвинуть биноку-

лярную секцию за верхнее или нижнее положение. Излишнее
усилие может вывести из строя ограничительный механизм.

} U-TBI-3/U-TBI-3-CLI можно использовать в комбинации только с одной

промежуточной насадкой.
} Если вам нужно фотографировать с применением U-TBI-3/U-TBI-3-CLI,

используйте тринокулярный тубус U-TRU.

(Рис. 38 - 41)

от 0° до 27°

2

55

Рис. 40

Рис. 41

45

мм

мм

При использовании U-ETBI/U-TTBI (рис. 39)

U-ETBI и U-TTBI - это эргономичные тубусы с нормальным полем, по-

зволяющие регулировать угол позиционирования (от 0 до 25°), а также

регулировать положение окуляров вперед-назад (на 45 мм). Тубус U-ETBI

дает прямое изображение, а U-TTBI - перевернутое изображение, причем

обе модели имеют одинаковые размеры.

При использовании U-TTLBI (рис. 40)

U-TTLBI - это регулируемый по высоте телескопический бинокулярный

тубус с регулируемым углом наклона и следующими возможностями

настройки.

· Регулирование угла наклона окуляра (от 0 до 27°)

· Регулирование положения окуляра вверх-вниз (45 мм)

· Регулирование положения тубуса вперед-назад (55 мм)

} Регулируя положение тубуса вперед-назад, возьмитесь на основание

тубуса, как показано на рис. 41.
} При хранении микроскопа установите окуляры на больший угол, чтобы

окуляры не выпали.
} Для регулирования положения окуляра вверх-вниз, поверните лимб 2.

ОСТОРОЖНО

Ассортимент промежуточных насадок, которые можно комби-

нировать с тубусом U-TTBI и U-TTLBI, ограничен. Подробности
можно узнать на фирме Olympus.

24

BX53

2

1

Рис. 42

микрометром

} При использовании окуляров с встроенным микрометром можно до-

полнительно улучшить фокусировку слева-справа (диоптрическую

корркецию).

1. Глядя в правый окуляр правым глазом, вращением верхней части окуляра

@ добейтесь, чтобы микрометр в поле зрения был виден наиболее от-

четливо (рис. 42).

2. Глядя в правый окуляр, вращением ручек грубой и точной настройки

наведите фокус на образец и микрометр (перекрестные линии и т.п.).

3. Глядя в левый окуляр левым глазом, вращением кольца диоптрической

коррекции 2 наведите фокус на образец.

5-5 Конденсор

Процедура центрирования конденсора описана на стр. 12.

1 Совместимость объективов и конденсоров

6 Пользование окулярами с встроенным

Объектив
Увеличение

1,25X

2X

4X

10-60X

100X

Малое

увеличение

U-LC

Используется

(FN 22)**

Aббе

U-AC2

Используется

(FN 22)

Используется

(FN 26,5)

Aхроматический/

Конденсор

апланат

U-AAC

Используется

(FN 26,5)

Поворотно-

откидной

U-SC3

Используется

(FN 22)
Используется
(FN 26,5) при
выводе верхних
линз из светового
тракта* (FN 26,5)

Ввести верхнюю
линзу в световой
тракт (FN 26,5)

(Рис. 42)

Сверхмалое
увеличение

U-ULC-2

Используется

(FN 26,5)

* При использовании поворотно-откидного конденсора U-SC3 вместе с объективом 1,25X - 4X полностью откройте

апертурную ирисовую диафрагму конденсора и используйте ирисовую диафрагму осветителя микроскопа в качестве
апертурной диафрагмы. При использовании объективов 1,25X - 2X окрестности поля зрения могут стать темными.

} Чтобы улучшить освещенность при съемке камерой с объективом 1,25X - 4X, рекомендуется использовать U-ULC-2.
** При использовании U-LC с объективом, числовая апертура которого составляет не менее 1,0, числовая апертура осве-

щения становится недостаточной.

} При использовании U-LC необходимо установить вспомогательную линзу (стр. 35).

25

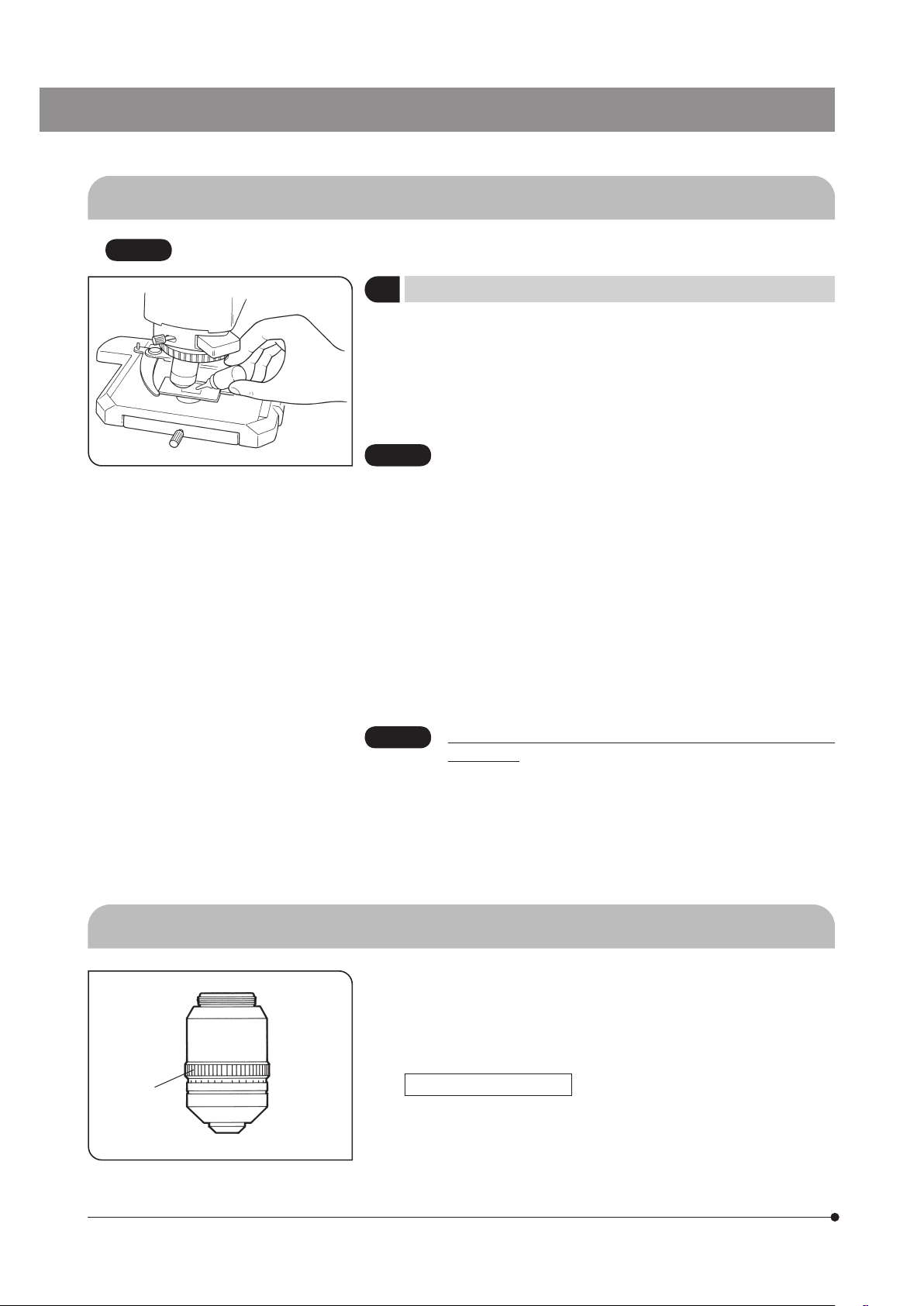

5-6 Иммерсионные объективы

ОСТОРОЖНО

Используйте имеющееся в комплекте иммерсионное масло фирмы Olympus.

1

Рис. 43

Использование иммерсионных объективов

1. Наведите фокус на образец, используя объективы, в порядке от самого
малого до самого большого увеличения.

2. Перед вводом в действие иммерсионного объектива нанесите каплю
имеющегося в комплекте иммерсионного масла на образец в исследуе­мой зоне.

3. Вращением револьверной головки введите в действие иммерсионный
объектив, после чего выполните фокусировку ручкой точной настройки.

ОСТОРОЖНО

Так как пузырьки воздуха в масле ухудшают качество изобра-

жение, обеспечьте отсутствие пузырьков в масле.

а. Чтобы проверить на наличие пузырьков, снимите окуляр и полностью

откройте ирисовую диафрагму осветителя микроскопа, после чего за­гляните в выходной зрачок объектива внутри тубуса. (Зрачок должен
выглядеть круглым и ярким.)

б. Чтобы удалить пузырьки, поверните револьверную головку и несколько

раз расфокусируйте и снова сфокусируйте иммерсионный объектив.

} Если гравировка конденсора показывает числовую апертуру 1,0 или

выше, это значение действительно только при нанесении масла между
предметным стеклом и верхней поверхностью конденсора. Если масло
отсутствует, числовая апертура составляет порядка 0,9.

4. После использования удалите иммерсионное масло с передней линзы
объектива, протерев ее марлей, слегка смоченной чистым спиртом.

(Рис. 43)

Соблюдайте осторожность при использовании иммерсион-

ОСТОРОЖНО

ного масла

При попадании иммерсионного масла в глаза или на кожу немед-

ленно выполните следующие меры.

Глаза: промойте свежей водой (в течение не менее 15 минут).
Кожа: вымойте водой с мылом.

При изменении внешнего вида глаз или кожи и при болевых ощу-

щениях немедленно обратитесь к врачу.

5-7 Объективы с кольцом коррекции

} Если настройка шкалы толщины на объективе с кольцом коррекции не

соответствует толщине покровного стекла, то рабочие характеристики
объектива ухудшаются. Чтобы предотвратить это, при использовании
объектива с кольцом коррекции выполните описанную ниже процедуру
регулировки.

1

Рис. 44

Процедура регулировки

· При известной толщине покровного стекла установите кольцо коррекции
@ на данное значение шкалы. (Рис. 44)

· При неизвестной толщине покровного стекла попеременно выполните
регулировку кольцом коррекции и ручкой точной настройки, установив
положение с наивысшим контрастом.

} Не прикасайтесь к кольцу коррекции @, вращая револьверную головку.

26

BX53

6

} При съемке микроскопических изображений видео- или цифровой камерой пользуйтесь тринокулярным тубусом U-TR30-

В тринокулярный тубус можно установить адаптер камеры (для определенных телевизионных адаптеров требуется

Подробности приведены в инструкциях по эксплуатации этих принадлежностей.
} Перед тем, как воспользоваться адаптером камеры, выполните регулировку парфокальности. В противном случае фоку-

СЪЕМКА КАМЕРОЙ

2 или U-SWTR-2.

адаптер для крепления камеры).

сировка изображения камеры не будет соответствовать изображению, наблюдаемому через окуляры. Метод регулировки
парфокальности описан в инструкции по эксплуатации используемого адаптера камеры.

1 Схема системы

Телевизионная/цифровая камера

Адаптер для крепления камеры

С-образный адаптер для крепления камеры

Адаптер камеры

Тринокулярный тубус
U-TR30-2
U-SWTR-3
U-TTR-2 и т.п.

2 Выбор увеличения адаптера камеры

Зона восприятия изображения определяется размером датчика изображения, используемым в телевизионной или

цифровой камере, и увеличением адаптера камеры.

Ниже на схеме показаны зоны восприятия изображения адаптерами камеры при использовании окуляров SWH10X-H

сFN 26,5 (у окуляров WHN10X FN равно 22).

16

мм

11

мм

8

1-дюймовый датчик

изображения

2/3-дюймовый датчик

изображения

1/2-дюймовый датчик

изображения

мм

WHN10X: FN22

SWH10X-H: FN 26,5

При использовании адаптера камеры 0,5X При использовании адаптера камеры 1X

27

7

При определенных условиях на рабочие характеристики модуля могут отрицательно влиять различные факторы кроме дефек-

тов. Если возникнет проблема, обратитесь к нижеследующей таблице и, если потребуется, выполните меры по ее устранению.
Если проблему не удалось устранить после проверки всего текста таблицы, обратитесь за помощью к местному представителю
фирмы Olympus.

1. Система наблюдения/освещения

а)

Лампа не горит. Лампа перегорела. Замените лампу. Примите во внимание, что

б)

Лампа не горит. Она выключена при работе в экономном

в)

Лампа работает, но поле зрения остается
темным.

г)

Поле зрения перекрыто или
неравномерно освещено.

д)

В поле зрения видна пыль или грязь.

Плохая видимость.

е)

· Неплохое изображение.

· Плохой контраст.

· Детали неразличимы.

· Слепящее изображение.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Проблема Причина Устранение Стр.

даже в случае, если нить накала выглядит
целой, возможно отсоединение провода
на участке контактов.

Шнур питания не подсоединен. Вставьте шнур питания в розетку. 37

Выключите и затем снова включите главный

режиме.

Апертурная ирисовая диафрагма и ирисо­вая диафрагма осветителя микроскопа не
открыты достаточно широко.

Конденсор опущен слишком низко.

Ручка переключателя светового тракта
установлена в положение
Ручка переключателя светового тракта
находится в промежуточном положении.

Револьверная головка неправильно под­соединена.

Конденсор плохо прикреплен. Закрепите его заново. 36

Револьверная головка плохо прикреплена.

Используется объектив, не соответствую­щий диапазону освещенности конденсора.

Конденсор плохо отцентрирован. Отцентрируйте конденсор. 12

Ирисовая диафрагма осветителя микро­скопа затемнена слишком сильно.
Лампа неправильно закреплена.

Пыль/грязь на окуляре.

Пыль или грязь на поверхности конденсора.

Пыль/грязь на образце.
Используется объектив, отличный от UIS2/
UIS.

Конденсор опущен слишком низко.

Апертурная ирисовая диафрагма затемнена
слишком сильно.

Револьверная головка плохо прикреплена.

Кольцо коррекции на объективе, оборудо­ванном кольцом коррекции, неправильно
отрегулировано.

Передняя линза объектива загрязнена. Очистите объектив. 3

Иммерсионное масло не используется вме­сте с иммерсионным объективом.

.

выключатель или дважды нажмите пере­ключатель ECO/NORMAL.
Отрегулируйте их соответствующим об­разом.

Отрегулируйте положение конденсора
по высоте.
Переместите ручку в положение
или

.
Установите ручку в соответствии с методом
микроскопии.
Револьверная головка должна зафиксиро­ваться надлежащим образом с характерным
щелчком.

Введите боковой «ласточкин хвост» полно­стью до отказа.
Используйте конденсор, соответствующий
назначению.

Откройте ирисовую диафрагму осветителя
микроскопа до оптимального размера.
Вставьте контакты галогенной лампы полно­стью до отказа.
Тщательно очистите.

Используйте в данном микроскопе только
объективы серии UIS2/UIS.

Отрегулируйте положение конденсора
по высоте.

Откройте апертурную ирисовую диафрагму
до оптимального размера.
Введите боковой «ласточкин хвост» полно­стью до отказа.

При фокусировании поверните кольцо кор­рекции в положение наилучшего контраста.

Используйте иммерсионное масло.

35

14

12

12

23

23

–

36

25

12

35

3

33

12

12

–

26

26

28

Проблема Причина Устранение Стр.

е)

Плохая видимость.

· Неплохое изображение.

· Плохой контраст.

· Детали неразличимы.

· Слепящее изображение.

ж)

Одна сторона изображения нерезкая.

з)

Изображение дрожит.

и)

При вращении ручки регулирования
яркости поле зрения становится лишь
немного ярче.

й )

Изображение имеет красноватый
оттенок.

2. Электрическая система

а)

Лампа периодически загорается и гаснет.

Лампа почти сразу перегорает.

б)

в)

При вращении ручки регулирования
яркости яркость не меняется.
При вращении ручки регулирования

г)

яркости напряжение лампы не меняется.

Иммерсионное масло содержит пузырьки. Удалите пузырьки. 26

Не используется рекомендованное иммер­сионное масто.

Пыль/грязь на образце.
Пыль/грязь на конденсоре.
Несоответствующая сторона предмета или

толщина покровного стекла.

Объектив не введен надлежащим образом
в световой тракт.

Револьверная головка неправильно смон­тирована.

Столик неправильно смонтирован. Закрепите его заново. 21

Образец неправильно установлен на
столике.

Револьверная головка неправильно смон­тирована.

Объектив не введен надлежащим образом
в световой тракт.

Конденсор плохо отцентрирован. Отцентрируйте конденсор. 12

Конденсор плохо отцентрирован. Отцентрируйте конденсор. 12

Конденсор опущен слишком низко.

Фильтр LBD не введен в световой тракт. Введите фильтр LBD в световой тракт. 10

Лампа почти перегорела. Замените лампу. 35

Разъем плохо подсоединен. Проверьте все разъемы. –

Используется неправильный тип лампы. Используйте лампу надлежащего типа. 35
Кнопка предварительной настройки осве­щенности включена.
Лампа перегорела. Замените лампу.

Используйте иммерсионное масло, реко­мендованное фирмой Olympus.

Очистите его. 3

Замените стеклом рекомендованной
толщины.

Удостоверьтесь в том, что револьверная
головка зафиксирована надлежащим об­разом со щелчком.

Введите боковой «ласточкин хвост» полно­стью до отказа.

Поместите образец надлежащим образом
на столе и закрепите его держателем пре­паратов.

Введите боковой «ласточкин хвост» полно­стью до отказа.

Удостоверьтесь в том, что револьверная
головка зафиксирована надлежащим об­разом со щелчком.

Отрегулируйте положение конденсора
по высоте.

Нажмите кнопку, чтобы выключить ее.

26

19

36

19

21

12

13

35

BX53

–

–

3. Грубая/точная настройка

a)

Ручка грубой настройки туго вращается. Кольцо регулировки усилия вращения

чрезмерно зажато.
Вы пытаетесь поднять столик без ручки гру-

бой настройки при блокированном рычаге
предварительной фокусировки.

б)

Столик самопроизвольно опускается
вниз или при микроскопии происходит
расфокусировка.

в)

Изображение не удается сфокусировать. При регулировании высоты столика вы

г)

Невозможна грубая регулировка до
конца вверх.

Кольцо регулировки усилия вращения
слишком свободно.

забыли установить на место верхний
стопорный винт.
Рычаг предварительной фокусировки за­блокирован на слишком низкой высоте.

Ослабьте кольцо.

Разблокируйте рычаг предварительной
фокусировки.

Затяните кольцо.

Установите на место верхний стопорный
винт.

Разблокируйте рычаг предварительной
фокусировки.

18

18

18

21

18

29

Проблема Причина Устранение Стр.

д)

Невозможна грубая регулировка до
конца вниз.
Объектив контактирует с образцом до

е)

фокусирования.

4. Тубус

Поле зрения одного глаза не совпадает

а)

с другим.

5. Столик

а)

Изображение смещается при прикосно­вении к столику.
Образец останавливается посредине

б)

оси X.

в)

Ручки оси X и/или оси Y слишком тугие
или слишком свободные.

г)

Уменьшилась длина хода. Отклонение направляющей столика. Используйте метод коррекции, описанный

Держатель конденсора опущен слишком
низко.
Образец установлен кверху вниз. Установить образец надлежащим образом.

Неправильное межзрачковое расстояние. Отрегулируйте межзрачковое расстояние. 11

Неправильная диоптрическая коррекция. Скорректируйте диоптрии. 22
Слева и справа используются различные

окуляры.

Ваше зрение не адаптировалось к микро­скопии.

Столик плохо закреплен. Зажмите столик.

Образец в неправильном положении. Установите образец правильно.

Усилие вращения ручек оси X и/или оси
Y слишком высокое или слишком низкое.

Поднимите держатель конденсора.

Замените один из окуляров в соответствии
с другим, чтобы с обеих сторон окуляры
были одного типа.
Глядя через окуляры, постарайтесь осмо­треть поле в целом и лишь затем сконцен­трируйтесь в зоне образца. Может также
оказаться полезным поднять глаза ипо­смотреть некоторое время вдаль, после
чего посмотреть опять в микроскоп.

Отрегулируйте усилие.

на стр. 20.

12

–

–

–

21

19

20

20

30

BX53

8

1. Оптическая система

2. Освещение

3. Фокусировка

4. Револьверная головка

5. Тубус

6. Столик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Позиция Характеристика

Универсальная оптическая система UIS2/UIS (с бесконечной функцией коррекции)
Встроенное освещение Koehler в проходящем свете
FN (номер поля): 26,5 (совместимо с широким полем)
Долговечная галогенная лампа 12V100WHAL-L (PHILIPS 7724) (с предварительной центровкой), 12 В, 100 Вт
(средний срок службы лампы: примерно 2000 часов при использовании согласно требованиям)
Диапазон напряжений освещенности: от 2 В или ниже до 12,0 В пост.тока (постоянно)
Кнопка предварительной настройки освещенности (диапазон регулировки напряжения: от 2 В или ниже до 12,0
В пост.тока)
Номинальное напряжение: 100-120/220-240 В $, 1,7/0,8 A, 50/60 Гц
Потребляемая мощность: 140 Вт
Регулирование высоты столика по роликовой направляющей (зубчатая рейка с шестерней)
Величина хода за один оборот: 0,1 мм (точная настройка), 17,8 мм (грубая настройка)
Полный диапазон хода: 25 мм
Верхний стопор
Регулирование усилия вращения ручки грубой настройки фокуса
Тип

Устанавливае­мые модули
Тип

№ поля 22 26,5
Наклон тубуса

Регулирование
межзрачково­го расстояния
Переключа­тель светово­го тракта

Тип

Размер 156 мм (глубина) x 191 мм (ширина)
Механизм
перемещения
Держатели
образцов (для
одного пред­метного стекла)
Держатели
образцов (для
двух предмет­ных стекол)

U-5RE-2 U-D6RE U-P6RE U-D7RES

5-позиционная
револьверная
головка

Нет

U-BI30-2

Широкоуголь­ный бинокуляр­ный тубус

30°

Ручки общих осей снизу справа Ручки общих осей снизу слева

Прямоугольный столик с керамическим покрытием и проводным приводом

Ручки оси X и Y с регулируемым усилием вращения
Диапазон перемещения: 52 мм по вертикали (Y), 76 мм по горизонтали (X)

U-HLDT-4 (открывается слева, для толстого

предметного стекла)

U-HLD-4 (открывается слева, для тонкого

предметного стекла)

Универсальная
6-позиционная
револьверная
головка

U-BI-3/

U-TBI-3-CLI
Широкоуголь­ный бинокуляр с
наклоном

5°-35°

плавный

Нет

U-SVRB-4 U-SVLB-4

U-HLST-4 (для толстого предметного стекла)

U-HLS-4 (для тонкого предметного стекла)

Универсальная
6-позиционная
отцентрированная

револьверная головка
Призма проходящего света DIC,
анализатор в проходящем свете

U-TR30-2 U-TR30NIR U-TTR-2 U-SWTR-3

Широкоугольный
тринокулярный
тубус

30°

от 50 мм до 76 мм

3 положения: @ набл. 100%

U-HRDT-4 (открывается справа, для толстого

U-HRD-4 (открывается справа, для тонкого

Широкоуголь­ный триноку­лярный тубус
с наклоном

2 набл. 20%, камера 80%
(набл. 50%, камера 50%
для U-TR30NIR и U-TTR-2)
3 камера 100%

предметного стекла)

предметного стекла)

Запрограммирован­ная 7-позиционная
револьверная
головка

5°-35°

плавный

Сверхширо­коугольный
тринокуляр

30°

31

Позиция Характеристика

7. Конденсор

8.

Условия
работы

9. Условия хранения

Тип

Числовая
апертура
Апертурная
ирисная
диафрагма
Диапазон
объективов

· Использование внутри помещения

· Высота над уровнем моря: макс. 2000 м

· Температура окружающей среды: от 5° до 40°C

· Максимальная относительная влажность: 80% для температур до 31°C, линейное уменьшение до 70% при 34°C,

60% при 37°C и до 50% относительной влажности при 40°C

· Колебания напряжения питания; не более ±10% от номинального напряжения

· Степень загрязнения: 2 (согласно IEC60664-1)

· Монтаж/категория перенапряжения: II (согласно IEC60664-1)
Температура: мин.

Влажность: мин. 0%, макс. 95%

U-LC U-AC2 U-SC3 U-AAC

Малое увеличение Aббе

0,75 1,10 0,9 - 0,1 1,40

С шкалой числовой апертуры

2X - 60X (для FN 26,5
широкоугольный)

–25°C, макс. 65°C

4X (для FN 22
широкоугольный),
10X - 100X
(для FN 26,5 сверх­широкоугольный)

П

оворотно-откидной

1,25X (для FN 22
широкоугольный),
2X - 100X
(для FN 26,5 сверх­широкоугольный)

Aхроматический/

апланат

10X - 100X
(для FN 26,5 сверх­широкоугольный)

32

BX53

9

ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ (серия UIS2)

Объективы серии UIS, не перечисленные здесь, также могут быть использованы с данным микроскопом.

В таблице ниже представлены оптические характеристики

различных комбинаций окуляров и объективов. На изображе­нии справа показаны рабочие параметры, выгравированные
на объективах.

ЗАПОМНИТЕ

Чтобы получить актуальную информацию по окулярам

иобъективам, которые могут быть использованы с данным
микроскопом, обратитесь к последнему изданию каталога

Увеличение

Длина
механического
тубуса

Цветная
полоска

Тип объектива

Числовая апертура

Масло: масло иммерс.
Диафрагма: ирисовая

Номер поля (FN)

Толщина покровного стекла

или кместному представителю фирмы Olympus.

Оптический

параметр

Объектив
объектива маркировка

PLN (PH)
плоск.
ахромат.
(FN 22)

PH: фазово­контраст

UPLFLN (PH)
полуплоск.
апохромат
(FN 26,5)

PH: фазово­контраст

UPLSAPO
плоск.
апохромат
(FN 26,5)

PLAPON
плоск.
апохромат
(FN 26,5)

MPLFLN
полуплоск.
апохромат
(FN 26,5)

UApoN
апохромат
(FN 22)

PlanN (Ph) 2X

UPlanFLN
(Ph)

UPlanSApo 4X

PlanApoN

MPlanFLN

UApoN 20XW340

Толщина

покров-

ного

стекла

(мм)

–
–

–
0,17
0,17
0,17

–

–

–
0,17
0,17
0,17
0,17
0,17
0,17
0,17

–
0,17
0,17

–
0,13-0,19
0,17
0,17
0,17
0,15-0,19
0,17

–

–
0,17

0,17

0,13-0,25

0,17

Раз-

реше-

ние

(мкм)

5,59
3,36
1,34
0,84
0,52
0,37
0,27

2,58
1,12
0,67
0,45
0,26
0,37
0,27
0,26
0,26

2,10
0,84
0,45
0,39
0,32
0,35
0,28
0,25
0,26
0,24

8,39
4,19
0,24

0,48

0,29

0,25

Общ.

увелич.

20X

40X
100X
200X
400X
500X

1000X

40X
100X
200X
400X
400X
600X
600X

1000X
1000X

40X
100X
200X
200X
300X
400X
600X
600X
600X

1000X

12,5X
20X
600X

200X

400X

400X

(Ph)
(Ph)

Чис-

ловая

аперту-

ра

0,06
0,1
0,25
0,4
0,65

0,5-0,9

1,25
0,13

0,3
0,5
0,75
1,3
0,9
0,65-1,25
1,30
0,6-1,30

0,16
0,4
0,75
0,85
1,05
0,95
1,2
1,35
1,3
1,4

0,04
0,08
1,42

0,7

1,15

1,35

Диаметр

(мм)

5,8
18,5
10,6

1,2

0,6

0,2

0,15
17,0

10,0

2,1

0,51

0,2

0,2

0,12

0,2

0,2
13,0

3,1

0,6

0,17

0,8

0,18

0,28

0,15

0,3

0,13

5,0
6,2
0,15

0,35

0,25

0,1

Увели-

чение

4X
10X (Ph)
20X (Ph)
40X (Ph)
50XOI

100XO (Ph)

4X
10X2 (Ph)
20X (Ph)
40X (Ph)
40XO
60X
60XOI

100XO2
100XOI2

10X2
20X
20XO
30XS
40X2
60XW
60XO
60XS

100XO

1,25X
2X
60XO

40X 0,75 0,63 0 0,45 400X 1,7 0,55

40XW340

40XO340

Окуляр

WHN10X (FN22)

Глубина

фокуса

(мкм)

560,1
175,0

28,0

9,27
3,04
1,7
0,69

127,2

22,4

7,0
2,52
1,27
1,5
0,98
0,66
0,66

99,6
15,9

4,29
3,5
2,07
1,9
1,03
0,89
0,93
0,59

1326,8

398,3

0,83

4,08

1,29

1,2

Поле

зрения

11,0

5,5
2,2
1,1
0,55
0,44
0,22

5,5
2,2
1,1
0,55
0,55
0,37
0,37
0,22
0,22

5,5
2,2
1,1
1,1
0,73
0,55
0,37
0,37
0,37
0,22

17,6
11,0

0,37

1,1

0,55

0,55

диафрагма

Приме-

чание

иммерс./диафр.
масло иммерс.

масло иммерс.
кольцо коррекции
иммерс./диафр.
масло иммерс.
иммерс./диафр.

масло иммерс.
силикон иммерс.
кольцо коррекции
вода иммерс.
масло иммерс.
силикон иммерс.
масло иммерс.

масло иммерс.

вода иммерс.
вода иммерс./

кольцо коррекции
масло иммерс.

33

10

СБОРКА

10-1 Схема сборки

Ниже на схеме показана последовательность сборки различных модулей. Цифры указывают на порядок сборки.
Этапы сборки с номерами в
Номера моделей модулей в приведенной ниже схеме являются лишь типичными примерами. Применительно к модулям,

номера которых не представлены, обратитесь к местному представителю фирмы Olympus или к каталогам.

ОСТОРОЖНО

Держатель
препарата
U-HLDT-4
U-HRDT-4 и т.п.

Зажимная
ручка столика

При сборке микроскопа не допускайте загрязнения его частей пылью и грязью, не царапайте части микро-

скопа и не прикасайтесь к поверхностям стекла.

} Большинство операций сборки выполняются с помощью отвертки (
Однако для сборки отражательного источника света требуется имеющийся в комплекте гаечный ключ (

гивания внутренних винтов (для обеспечения рабочих характеристик прибора мы рекомендуем поручить монтаж или
демонтаж этих модулей местному представителю фирмы Olympus).

Окуляры
WHN10X (FN 22)
WHN10X-H (FN 22) и т.п.

Зажимной винт
тубуса

Револьверная головка
U-5RE-2
U-D6RE
U-P6RE
U-D7RES и т.п.

8

Объектив
серии UIS2

Столик
U-SVRB-4
U-SVLB-4 и т.п.

Резиновые
колпачки ручек
подачи столика
U-SHG
U-SHGT

Конденсор
U-LC
U-AC2
U-SC3
U-UCD8 (T2) и т.п.

Зажимной винт ре­вольверной головки

Зажимные ручки дер­жателя препарата

подробно описаны на следующих страницах.

Тубус
U-BI30-2

7

U-TTLBI
U-TR30-2 и т.п.

Промежуточная насадка
U-EPA2
U-DO3
U-TRU и т.п.

6

9

Консоль
BX3-ARM

1

5

2

10

Корпус
микроскопа
BX53F

Зажимная ручка
конденсора

Вспомогательная
линза для U-LC

), имеющейся в комплекте микроскопа.

Вертикальный источник света
BX3-URA
BX3-RFAS, BX3-RFAA и т.п.

11

4

Зажим­ной винт
адаптера
лампы

3

Галогенная лампа
на 100 Вт
12V100WHAL-L

Корпус ртутной/
ксеноновой лампы
отраженного света

Шнур питания

Корпус галоген­ной лампы на
100 Вт
U-LH100-3

11

) для затя-

34

10-2 Подробное описание сборки

BX53

3

1

2

Рис. 45

Рис. 46

1

2

Крепление вспомогательной линзы для

2

конденсора U-LC

} Если используется конденсор, отличающийся от U-LC, снимите вспомо-

гательную линзу.

Вспомогательная линза должна быть установлена только при использо-

вании конденсора U-LC.

1. Вставьте крепежное приспособление 2 (имеется в комплекте U-LC)

вканавку адаптера лампы @ с задней стороны микроскопа и поверните
приспособление против часовой стрелки, чтобы снять адаптер лампы.

2. Ввинтите вспомогательную линзу 3 (имеется в комплекте U-LC) в нако­нечник адаптера лампы.

3. Закрепите адаптер лампы с вспомогательной линзой в первоначальном
положении и зажмите линзу, зафиксировав и повернув крепежное при­способление по часовой стрелке.

3 Установка лампы

} Используйте только указанную лампу 12V100WHAL-L (PHILIPS 7724).

1. Полностью отпустите зажимной винт корпуса лампы @ сверху на крышке
корпуса лампы имеющейся в комплекте отверткой.

2. Поднимите крышку корпуса лампы 2, чтобы снять ее.

3. Поверните патрон лампы 3 на 90° в направлении, показанном стрелкой.

4. Держа лампу 5 в перчатках или куском марли, нажмите на зажимной
рычаг лампы | и вставьте контакты лампы 6 до отказа в контактные от­верстия † патрона лампы. Осторожно отпустите зажимной рычаг лампы
в прежнее положение для фиксации лампы.

(Рис. 46 - 48)

(Рис. 45)

4

5

7

Рис. 47

6

Рис. 48

3

7

ОСТОРОЖНО

ОСТОРОЖНО

Не прикасайтесь к лампе голыми руками, так как это сокращает

срок службы лампы или приводит к трещинам. Если на лампе
случайно остались отпечатки пальцев, протрите лампу мягкой
материей.

5. Установите крышку корпуса лампы сверху на основание корпуса.

Затяните зажимной винт @, прижав крышку вниз. (Рис. 46)

Соблюдайте осторожность при замене лампы в процессе

работы или сразу после работы

Лампа, патрон лампы и зоны вокруг них очень сильно нагреты

в процессе работы и сразу после нее.

Установите главный выключатель в положение «

отсоедините шнур питания от стенной розетки, после чего
дайте остыть старой лампе и корпусу лампы и затем замените
лампу новой лампой указанного типа.

» (ВЫКЛ.),

35

Рис. 49

1

2

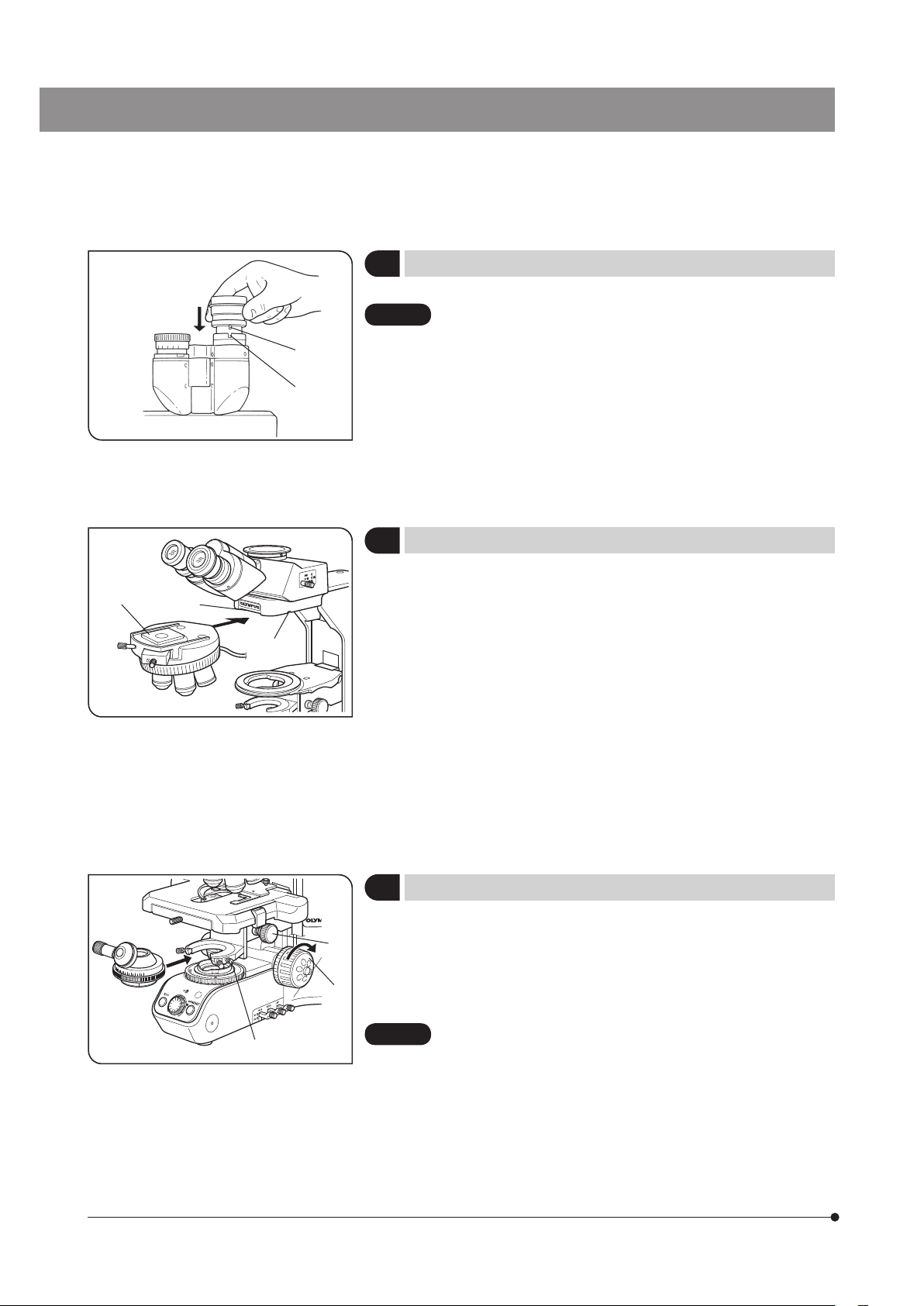

7 Монтаж окуляров

Осторожно вставьте окуляры до отказа в гнезда окуляров.

ОСТОРОЖНО

· Если используется бинокулярный тубус U-BI30-2, нельзя ис-

пользовать окуляры с позиционирующим штифтом, так как
U-BI30-2 не имеет позиционирующей канавки.

· При использовании окуляра с микрометром вставьте его

вправое гнездо окуляра.

При этом удостоверьтесь, что позиционирующий штифт оку-

ляра @ вошел в паз 2 гнезда окуляра.

· Тринокулярный тубус с сверхшироким полем зрения имеет

позиционирующий паз как на левом, так и на правом гнезде
окуляра. Удостоверьтесь в том, что позиционирующие штифты
обоих окуляров вошли в соответствующие пазы.

(Рис. 49)

2

3

Рис. 50

Рис. 51

3

1

9 Монтаж револьверной головки

1. Поверните ручку грубой настройки, чтобы опустить столик.

2. Слегка отпустите зажимной винт @ револьверной головки. Не отпускайте
винт слишком сильно, так как иначе нельзя будет прикрепить револьвер­ную головку.

3. Держа револьверную головку так, чтобы крепление типа «ласточкин хвост»
2 находилось в горизонтальном положении, вставьте его до отказа в паз
формы «ласточкин хвост» на консоли микроскопа 3.

4. Затяните зажимной винт @ револьверной головки.

} При использовании револьверной головки U-D7RES подведите ее кабель

к задней панели, пропустив его под консолью, и подсоедините кабель
кразъему блока управления U-CBS.

} При использовании револьверной головки U-D7REA подведите ее кабель

к задней панели, пропустив его под консолью, и подсоедините кабель
кразъему блока управления U-CBM.

} При монтаже или демонртаже револьверной головки с кабелем пред-

варительно отсоедините кабель от револьверной головки.

10 Монтаж конденсора

1. Вращением ручки грубой настройки @ поднимите столик до отказа вверх.

2

1

2. Вращением ручки регулирования высоты конденсора 2 опустите дер­жатель конденсора до отказа вниз.

3. Полностью отпустите зажимную ручку конденсора 3.

4. Установите конденсор так, чтобы шкала апертуры находилась спереди.

Осторожно введите конденсор в «ласточкин хвост» полностью до отказа.

ОСТОРОЖНО

· При монтаже поворотно-откидного конденсора с позицио-

нирующим штифтом в задней части, например, серии U-SC3,
для крепления вставьте позиционирующий штифт в канавку
гнезда конденсора.

· При монтаже конденсора с поворотно-откидными верхними

линзами перед тем, как вставить конденсор, полностью от­ведите верхние линзы в сторону.

5. Затяните зажимную ручку конденсора и осторожно поднимите держатель
конденсора в самое верхнее положение.

(Рис. 50)

(Рис. 51)

36

BX53

2

1

не ближе

10mm or

10 мм

farther

ОСТОРОЖНО

CAUTION

4

3

При установке микроскопа

When installing the

шнур питания должен быть

microsocope, the power cord

проложен в стороне от корпу-

must be apart from lamp

са лампы (не ближе 10 мм)

housing (10mm or farther)

Рис. 52

65

Подсоединение кабеля корпуса

11

лампы и шнура питания

ОСТОРОЖНО

ОСТОРОЖНО

ОСТОРОЖНО

ОСТОРОЖНО

· Кабели и шнуры могут быть повреждены при изгибе или пере-

кручивании. Ни в коем случае не подвергайте их воздействию
чрезмерных усилий.

· Перед подсоединением шнура питания удостоверьтесь в том,

что главный выключатель находится в положении «

1. Подсоедините разъем кабеля корпуса лампы @ к разъему 2 в задней
части микроскопа.

Всегда пользуйтесь шнуром питания, поставленным фирмой

Olympus. Если шнур питания в комплекте поставки микроскопа
отсутствует, выберите надлежащий шнур питания в соответ­ствии с разделом «ВЫБОР НАДЛЕЖАЩЕГО ШНУРА ЭЛЕКТРО­ПИТАНИЯ» в конце данной инструкции по эксплуатации.

2. Вставьте штекер шнура питания 3 в гнездо переменного тока |.

Шнур питания должен быть подсоединен к замкнутой на массу/

землю 3-проводной электрической розетке. Если розетка не
заземлена/не замкнута на массу надлежащим образом, фирма
Olympus не может гарантировать электробезопасность обо­рудования.

3. Вставьте штекер шнура питания 5 в стенную розетку 6.

В случае контакта шнура питания с горячим корпусом лампы

шнур питания может оплавиться и стать причиной удара током.
Проложите шнур питания в стороне от корпуса лампы.

(Рис. 52 и 53)

» (ВЫКЛ.).

Рис. 53

37

11

{ Перед процедурой контроля изучите инструкцию по эксплуатации корпуса лампы.
{ Для безопасного пользования корпусом лампы мы рекомендуем периодически выполнять следующую процедуру контроля

(при каждой замене лампы и не реже чем раз в 6 месяцев).

{ В таблице ниже приведены пункты, подлежащие проверке. Проставьте (Х), если этот пункт недействителен, или (

действителен.

{ Если проставлена хотя бы одна отметка (

детального контроля или для замены корпуса лампы.

{ Если вы обнаружите иные отклонения кроме перечисленных ниже или применительно к другому изделию фирмы Olympus,

также прекратите пользоваться изделием и обратитесь на фирму Olympus для детального контроля.

{Отметьте, если обслуживание, замена и детальный контроль выполняются по истечении гарантийного срока.

1. Более 8 лет прошло с момента покупки или общее время включения превышает
20 000 часов.

2. Лампа иногда не горит, хотя главный выключатель находится во включенном
положении.

3. Освещение мигает при перемещении кабеля или корпуса лампы.

АКТ РЕЗУЛЬТАТОВ КОНТРОЛЯ КОРПУСА ЛАМПЫ

), если он

), сразу прекратите пользоваться изделием и обратитесь на фирму Olympus для

При наличии вопросов обратитесь на фирму Olympus.

Результаты контроля (дата)

Пункты, подлежащие проверке / / / /

4. Кабель лампы при прикосновении необычно горячий.

5. При использовании образуется запах оплавления или горения.

6. Освещение продолжает мигать после замены лампы на новую.

7. При сборке корпуса лампы выявлены деформация, зазор или непрочное
соединение. (При попытке замены лампы и т.п. невозможно снять верхнюю
часть корпуса лампы.)

8. Сильное изменение цвета соединительной клеммы корпуса лампы или патрона
лампы.

Неодинаковое изменение цвета слева и справа на этих деталях.

9. Изменение цвета, деформация или растрескивание корпуса лампы.

10. Оплавление, трещина, деформация или отвердение кабеля лампы или проводки.

11. Рост частоты обслуживания в сравнении с аналогичными устройствами,
введенными в действие одновременно с корпусом лампы.

* Если места в столбце результатов контроля недостаточно, скопируйте этот акт.

38

BX53

ВЫБОР НАДЛЕЖАЩЕГО ШНУРА ЭЛЕКТРОПИТАНИЯ

■

Если шнур питания в комплекте поставки отсутствует, выберите надлежащий шнур питания для оборудования в соответствии с при­веденными ниже таблицами «Характеристики» и «Сертифицированный шнур».

ОСТОРОЖНО: В случае использования вами шнура электропитания, не сертифицированного для изделий фирмы

Olympus, фирма Olympus не может гарантировать электробезопасность оборудования.

Характеристики

Номинальное напряжение

Номинальный ток
Номинальная температура
Длина
Конфигурация креплений

125 В перем. тока (для стран с напряжением 100-120 В перем. тока) или 250 В
перем. тока (для стран с напряжением 220-240 В перем. тока)
6A минимум
60˚C минимум
3,05 м максимум
Патрон с штепсельными гнездами для заземления. Ответные разъемы в литой
муфте для приборов согласно IEC.

Табл. 1 Сертифицированный шнур

Шнур электропитания должен быть сертифицирован одной из организаций, перечисленных в табл. 1, или иметь оснастку с
маркировкой организации, указанной в табл. 1, либо с маркировкой согласно табл. 2. Разъемы должны иметь маркировку
как минимум одной из организаций, перечисленных в табл. 1. В случае, если вы не сможете приобрести в вашей стране
шнур электропитания, сертифицированный одной из организаций, указанных в табл. 1, используйте замену, сертифици­рованную аналогичной и авторизованной организацией в вашей стране.

Страна Организация

Австралия SAA

Австрия ÖVE Нидерланды KEMA

Знак

сертификации

Страна Организация

Канада CSA

Знак

сертификации

Аргентина

Бельгия CEBEC США. UL

Велико­британия

Германия VDE Франция UTE

Дания DEMKO Швейцария SEV

Испания AEE Швеция SEMKO

Ирландия NSAI Япония

Италия IMQ

IRAM Норвегия NEMKO

ASTA
BSI

Финляндия FEI

JET, JQA, TÜV,
UL-APEX/ MITI

39

Табл. 2 Гибкий шнур HAR

СЕРТИФИЦИРУЮЩИЕ ОРГАНИЗАЦИИ И МЕТОДЫ УНИФИКАЦИОННОЙ МАРКИРОВКИ ОСНАСТКИ ШНУРОВ ПИТАНИЯ

Печатная или тисненая унифи-

Сертифицирующая организация

Comité Électrotechnique Belge
(CEBEC)

VDE Verband der Elektrotechnik
Elektronik Informationstechnik e.V.

Union Technique de l’Électricité
(UTE)

Istituto Italiano del Marchio di Qualità
(IMQ)

British Approvals Service for Cables
(BASEC)

N.V. KEMA KEMA-KEUR <HAR> 10 30 30

SEMKO AB Svenska Elektriska
Materielkontrollanstalten

Österreichischer Verband für
Elektrotechnik (ÖVE)

кационная маркировка (должна
иметься на оплетке или изоляции
внутренней проводки)

CEBEC <HAR> 10 30 10

<VDE> <HAR> 30 10 10

USE <HAR> 30 10 30

IEMMEQU <HAR> 10 30 50

BASEC <HAR> 10 10 30

SEMKO <HAR> 10 10 50

<ÖVE> <HAR> 30 10 50

Альтеративная маркировка
с помощью черно-красно­желтой нити (длина цветного
участка в мм)

черная красная желтая

Danmarks Elektriske Materielkontrol
(DEMKO)

National Standards Authority of Ireland
(NSAI)

Norges Elektriske Materiellkontroll
(NEMKO)

Asociación Electrotécnica Española
(AEE)

Hellenic Organization for
Standardization (ELOT)

Instituto Português da Qualidade (IPQ) np <HAR> 10 10 90

Schweizerischer Elektrotechnischer
Verein (SEV)

Elektriska Inspektoratet SETI <HAR> 10 30 90

Underwriters Laboratories Inc. (UL) SV, SVT, SJ eller SJT, 3 X 18AWG
Canadian Standards Association (CSA) SV, SVT, SJ eller SJT, 3 X 18AWG

<DEMKO> <HAR> 30 10 30

<NSAI> <HAR> 30 30 50

NEMKO <HAR> 10 10 70

<UNED> <HAR> 30 10 70

ELOT <HAR> 30 30 70

SEV <HAR> 10 30 90

40

ДЛЯ ЗАМЕТОК

ДЛЯ ЗАМЕТОК

OLYMPUS CORPORATION

Shinjuku Monolith, 3-1 Nishi-Shinjuku 2-chome,

Shinjuku-ku, Tokyo, Japan

EC REP

OLYMPUS EUROPA HOLDING GMBH

Wendenstr. 14–18, 20097 Hamburg, Germany

Phone: [phone], Fax: [phone],

E-mail: [e-mail]

ООО ОЛИМПАС МОСКВА

л. Электрозаводская 27, стр. 8, 107023, Москва, Россия

Phone: [phone], Fax: [phone],

E-mail: [e-mail]

701225 Printed in Germany 01/12 Version 5.0
