d-Copia 6200
d-Copia 8200
BRUKSANVISNING
S
548405sw
PUBLIKATIONEN UTGIVEN AV:
Via Jervis, 77 - 10015 Ivrea (ITALY) www.olivetti.com
Copyright © 2009, Med ensamrätt
Tillverkaren förbehåller sig rätten att när som helst och utan föregående meddelande ändra den produkt
Olivetti
Överensstämmelsen med de grundläggandekvalitetskraven bekräftas genom anbringandet avdet här visade märket p produkten.
å
sombeskrivs i denna handbok.
ENERGY STAR är ett i USA inregistrerat varumärke.
ENERGY STAR programmet är en plan för energireduktion som introducerats av USA:s Miljövårdsmyndighet (EPA)som svar på miljöfrågor och med syftet att befrämja utvecklingen och användningen av en mer energieffektivkontorsutrustning.
Observera att följande handlingar kan kompromettera den ovan nämnda konformitetsdeklarationen liksomproduktens egenskaper:
felaktig nätanslutning;
felaktig installation, felaktig eller olämplig användning eller användning som strider mot de varningar
somutfärdas i användarhandboken som medföljer produkten;
utbyte av originaldelar eller originaltillbehör mot delar eller tillbehör av annan typ som inte är godkända avtillverkaren eller montering som utförts av ej behörig person.
Eftertryck förbjudet. Ingen del av det här materialet får reproduceras eller överföras inågon form eller med något medel, elektroniskt eller mekaniskt, inklusivefotokopiering, inspelning eller genom informationslagrings- och återsökningssystem,utan medgivande från förläggaren.
Vi rekommenderar att du använder våra förbrukningsmaterial. Vi ansvarar inte för skador som orsakas av att det har använts förbrukningsmaterial från andra tillverkare i denna maskin.
BRUKSANVISNING i
Utnyttja maskinens funktioner maximalt
Kopieringsfunktioner...
För ytterligare information se Vanlig användning på sidan 3-1.
Bildkvalitet
Kopior med hög kvalitet av alla typer av original, även fotografier.
Exponeringsläge
Automatisk eller manuell justering av exponeringsnivån.
Autozoom
Förminska eller förstora originalbilder så att de får plats på önskade pappersstorlekar.
Manuell zoom
Förminska eller förstora bilder från 25 till 400 % (eller 25 till 200 % med dokumentmataren).
Förinställd zoom
Välj förinställda zoomvärden direkt.
XY-zoom
Separata zoomvärden i vertikal och horisontell riktning.
2-sidigt läge
Framställ dubbelsidiga kopior automatiskt från olika typer av original.
Splitläge
Kopiera automatiskt dubbelsidiga eller bundna dokument på separata ark.
Sorteringsläge
Framställ flera kopiesatser från flersidiga original.
279 × 216 mm A4
279 × 432 mm: 129 % A3: 141 %
140 × 216 mm: 64 % A5: 70 %
25 %
400 %
70% 75%
90% 106% 127% 141% 200%
50% 64% 77%
78% 121% 129% 154% 200%
Höjd
Bredd
5
4
3
2
1
5
3
4
1
2
2
1
21
2
1
1
2
3
2
1
3
2
1
3
2
1
3
2
1
70% 75%
90% 106% 127% 141% 200%
50% 64% 77%
78% 121% 129% 154% 200%
ii BRUKSANVISNING
Avancerade kopieringsfunktioner...
Auto Pappersval
Automatiskt val av papper som passar originalet.
Förskjutningsläge
Framställ kopiesatser med omväxlande orientering.
Kombineringsläge
Kombinera två eller fyra original på samma sida.
Marginalläge
Infoga tomma marginaler eller ytor för bindning eller kommentarer.
Imag/shift-läge
Anpassa utmatningen genom att centrera bilden på sidan.
Kantradering
Ta bort onödiga kanter i originalet för att få ett renare resultat.
Sidnumrering
Skriv ut sekventiella sidnummer på kopiorna.
Omslagsläge
Använd olika omslag fram och/ eller bak.
Form Overlay
Kopiera bilder från separata original på samma ark.
Häfte från ark
Framställ häften från separata original.
Häfte från häfte
Reproducera originalhäften med bibehållen layout.
Memoläge
Infoga plats för kommentarer bredvid kopierade bilder.
3
2
1
3
2
1
3
2
1
3
2
1
E
D
C
B
A
E
-5-
D
-4-
C
-3-
B
-2-
A
-1-
3
4
1
2
2
1
BRUKSANVISNING iii
Batch-scanning
Gör det möjligt att kopiera ett stort antal original i en och samma åtgärd.
Korrekturläge
Skriv ut en exempelkopia innan hela jobbet skrivs ut.
Upprepa kopia
Framställ fler kopior vid behov, efter att ha skrivit ut de ursprungliga kopiorna.
Skyddsblad till OH-film
Använd papper som skyddsblad när du skriver ut OH-film.
Auto Rotera
Matcha automatiskt originalens riktning.
Eco Print
Använd tonern mer effektivt vid behov.
Inverterad kopiering
Invertera svartvita bilder och färgbilder.
Spegelbild
Skapa spegelbilder av original.
Autoval-läge
Storleken på alla original i dokumentmataren identifieras automatiskt.
Multi-sidformer
Mata underlag i form av flera delar genom dokumentmataren.
Programmerad kopiering
Lagra inställningar som du använder ofta.
200
100
1
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2
1
iv BRUKSANVISNING
Läs mer om de avancerade funktionerna i kapitel 1, Advanced Operation Guide.
Funktioner för dokument- och utmatningshantering...
Läs mer om de praktiska funktionerna för dokument-/utmatningshantering i kapitel 2, Advanced Operation Guide.
Job Build-läge
Använd funktionen när du vill framställa ett jobb som kräver olika inställningar för vissa eller alla original. Du kan till exempel lägga till omslagssidor, zooma och radera kanter.
Dela upp jobbet i olika programmeringsdelar. Välj inställningar och scanna originalen varje del för sig. Fortsätt tills alla delar har ställts in och scannats.
Välj inställningar för hela jobbet, till exempel kopieantal och efterbehandling. Jobbet skrivs ut med relevanta inställningar för respektive sida.
7
8
5
6
3
4
1
2
5
4
3
21
7
8
5
6
3
4
1
2
Form Box
Lägg till och hantera grafik till kompositioner.
Delad data Box
Lagra dokument som du använder ofta...
och som kan skrivas ut utan original.
Synergy Print Box
Lägg till dokument som du använder ofta...
så blir de tillgängliga när du vill kombinera dem med andra kopieringsjobb vid ett senare tillfälle.
Utmatningshantering
Styr och ändra i vilken ordning som originalen ska kopieras
1 2 3 4
1 4 3 2
7
8
5
6
3
4
1
2
5
4
3
21
7
8
5
6
3
4
1
2
1 2 3 4
1 4 3 2
BRUKSANVISNING v
Funktioner för enklare kopiering...
Läs mer om de användbara funktionerna i kapitel 3, Advanced Operation Guide.
Tillvalsutrustning...
För ytterligare information se Tillvalsutrustning på sidan 4-1.
Jobbredovisningsläge
Administrera och begränsa kopieringsvolymen med hjälp av avdelningskoder.
Veckotimer
Automatisk påslagning/ avstängning.
Språkinställning
Välj korrekt språk för meddelandena i touchpanelen.
A B C
OFF
ON
DeutschEnglish
Sido-kassett Finisher Finisher med multi-jobbfack
och vikenhet
Nyckelräkneverk Skrivarkort Scannerkort
Säkerhetskort
OFF
ON
DeutschEnglish
Funktioner för enklare kopiering...
Läs mer om de användbara funktionerna i kapitel 3, Advanced Operation Guide.
Tillvalsutrustning...
För ytterligare information se Tillvalsutrustning på sidan 4-1.
Jobbredovisningsläge
Administrera och begränsa kopieringsvolymen med hjälp av avdelningskoder.
Veckotimer
Automatisk påslagning/ avstängning.
Språkinställning
Välj korrekt språk för meddelandena i touchpanelen.
A B C
OFF
ON
DeutschEnglish
Sido-kassett Finisher Finisher med multi-jobbfack
och vikenhet
Nyckelräkneverk Skrivarkort Scannerkort
Säkerhetskort
Sido-kassett Högkapacitetsmatare Finisher
Finisher med multi-jobbfack
Nyckelräkneverk Skrivarkort
och vikenhet
Scannerkort Säkerhetskort
vi BRUKSANVISNING

Bestämmelser och säkerhet

BRUKSANVISNING vii
Bestämmelser och säkerhet
FÖRSIKTIGHET: INGEN garanti föreligger för eventuell skada som uppstår p.g.a.
felaktig installation.
OBS:
Uppgifterna i handboken kan ändras utan föregående meddelande. Ytterligare sidor kan införas i kommande utgåvor. Användaren ombeds ha överseende med eventuella tekniska felaktigheter eller typografiska fel i denna utgåva.
Vi påtar oss inget ansvar för olyckor som kan inträffa när användaren följer anvisningarna i denna handbok. Vi påtar oss inget ansvar för felaktigheter i skrivarens fasta programvara (innehållet i dess skrivskyddade minne).
Denna handbok och allt upphovsrättsligt skyddat material som säljs eller tillhandahålls vid eller i samband med försäljningen av maskinen är skyddade av upphovsrättslagar. Alla rättigheter förbehålls. Kopiering och annan återgivning av hela eller delar av denna handbok, samt allt upphovsrättsligt skyddat material utan föregående skriftligt tillstånd från Olivetti är förbjuden. Varje kopia som görs av hela eller delar av denna handbok, eller något upphovsrättsligt skyddat material, måste innehålla samma copyright-text som det material ur vilket kopieringen görs.
Begränsningar av koperingsrätten
Det kan vara förbjudet att kopiera upphovsrättsligt skyddat material utan
tillstånd från den som äger upphovsrätten.
Det är under alla omständigheter förbjudet att kopiera det egna landets eller
utländsk valuta.
Kopiering av annat material kan vara förbjudet.
Bestämmelser och säkerhet
Energy Star-programmet
I egenskap av ett företag som deltar i International Energy Star-programmet har vi fastställt att denna produkt överensstämmer med standarderna i International Energy Star-programmet.
Om International Energy Star-programmet
International Energy Star-programmet har som grundläggande mål att främja effektiv energianvändning och att minska den miljöförorening som kommer av energiförbrukning. Detta sker genom att man främjar tillverkning och försäljning av produkter som uppfyller kraven i programmets standarder.
Enligt rekommendationerna i International Energy Star-programmet ska kopiatorer utrustas med ett energisparläge, med vilket energiförbrukningen minskar en viss period efter att enheten användes senast, samt ett avstängningsläge, med vilket enheten automatiskt stängs av om det inte sker någon aktivitet inom en viss tidsperiod. När kopiatorn innehåller skrivar- och faxfunktioner ska skrivaren och faxenheten kunna sättas i energisparläge, med vilket energiförbrukningen minskar en viss period efter att enheten användes senast, samt ha ett viloläge, med vilket energiförbrukningen reduceras till ett minimum om det inte sker någon aktivitet inom en viss tidsperiod. Maskinen är försedd med följande funktioner som krävs enligt standarder i International Energy Star.
Energisparläge
Enheten sätts automatiskt i energisparläge när det har gått 1 minuter (62 kpm-modell); 10 minuter (82 kpm-modell) sedan enheten användes senast. Användaren kan
själv ange tidsperioden för inaktivitet innan vänteläget aktiveras. Se Energisparläge på sidan 3-16.
Avstängningsläge
Enheten sätts automatiskt i viloläge när det har gått 7 minuter (62 kpm-modell); 59 minuter (82 kpm-modell) sedan enheten
användes senast. Användaren kan själv ange tidsperioden för inaktivitet innan avstängningsläget aktiveras. Se Viloläge på sidan 3-17.
Viloläge (om kopiatorn är utrustad med skrivar- och/eller faxfunktion)
Enheten sätts automatiskt i viloläge när det har gått 7 minuter (62 kpm-modell); (50 minuter (82 kpm-modell) sedan enheten
användes senast. Användaren kan själv ange tidsperioden för inaktivitet innan viloläget aktiveras. Se Viloläge på sidan 3-17.
Automatisk funktion för dubbelsidig kopiering
Energy Star-programmet uppmuntrar användning av dubbelsidig kopiering, vilket minskar belastningen på miljön. Funktionen är standard på den här produkten. Om två enkelsidiga original exempelvis kopieras på samma pappersark som en dubbelsidig kopia, minskar pappersförbrukningen. Se 2-sidig på sidan 3-9.
Returpapper
Energy Star främjar även användning av miljövänligt returpapper. Återförsäljaren kan ge information om rekommenderade papperstyper.
viii BRUKSANVISNING
xSäkerhetsanvisningar som används i denna bruksanvisning
Vissa avsnitt i bruksanvisningen och vissa maskindelar har markerats med symboler som utgör säkerhetsvarningar. Dessa är till för att skydda användaren, andra personer och omgivande föremål samt att säkerställa korrekt och säker användning av maskinen. Nedan ges information om symbolerna och deras betydelse.
VARNING! Anger risk för allvarliga personskador eller till och med dödsfall om användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de berörda punkterna.
FÖRSIKTIGHET! Anger risk för personskador eller maskinskador om användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de berörda punkterna.
Symboler
Symbolen U anger att det berörda avsnittet innehåller säkerhetsanvisningar. Typen av fara anges av själva symbolen.
.... [Allmän varning]
.... [Varning för risk för elektrisk stöt]
.... [Varning för hög temperatur]
Symbolen anger att det berörda avsnittet innehåller information om förbjudna åtgärder. Typen av åtgärd anges av själva symbolen.
.... [Varning om förbjuden åtgärd]
.... [Demontering förbjuden]
Symbolen z anger att det berörda avsnittet innehåller information om åtgärder som måste vidtas. Typen av åtgärd anges av själva symbolen.
.... [Signal om nödvändig åtgärd]
.... [Dra ut kontakten ur eluttaget]
.... [Anslut alltid maskinen till ett jordat eluttag]
Kontakta servicerepresentanten för at t bes tä lla en ny bruksanvisning om säkerhetsanvisningarna i denna bruksanvisning är oläsliga eller om själva bruksanvisningen saknas (mot en avgift).
OBS! Ett original som liknar en sedel kan ibland inte kopieras korrekt eftersom maskinen är utrustad med en
funktion som skyddar mot förfalskningar.
BRUKSANVISNING ix
Försiktighetsetiketter
I säkerhetssyfte har försiktighetsetiketter anbringats på kopiatorn på följande ställen. Undvik risk för brand eller elektrisk stöt när papperskvadd avlägsnas eller när tonerbehållaren byts.
Bestämmelser och säkerhet
Etikett 1, 2
Hög temperatur. Vidrör inga delar i området eftersom det finns risk för brännskada.
Etikett 3
Hög spänning. Vidrör aldrig delar i området eftersom det finns risk för elektrisk stöt.
Etikett 8, 9
Vidrör inte servicedelen i dokumentmataren. Fingrar eller föremål kan fastna eller bli klämda, vilket kan leda till skador.
Etikett 4, 10
Hög temperatur. Vidrör inga delar i området eftersom det finns risk för brännskada.
Etikett 5, 6, 7
Hög temperatur. Vidrör inga delar i området eftersom det finns risk för brännskada.
OBS: Avlägsna inte dessa etiketter.
x BRUKSANVISNING
Försiktighetsåtgärder vid installation
Miljö
FÖRSIKTIGHET!
Ställ maskinen på en stabil och plan yta. Det minskar risken för att maskinen faller ned eller välter. En sådan situation skulle medföra en risk för personskador eller maskinskador.
Ställ inte maskinen på fuktiga, dammiga eller smutsiga platser. Om damm eller smuts fastnar på nätsladdens kontakt, bör du rengöra kontakten för att före bygga risken för brand och elektriska stötar.
Ställ inte maskinen nära värmeelement, kaminer eller andra värmekällor och inte heller i närheten av brandfarliga föremål, eftersom brandfara kan uppstå.
För att hålla maskinen sval och göra det lättare att byta delar och utföra underhåll, bör du se till att det finns tillräckligt med fritt utrymme runt den (se nedan). Lämna tillräckligt med utrymme, särskilt kring den bakre luckan, för att luft ska kunna släppas ut ordentligt ur maskinen.
10 cm
60 cm
100 cm
70 cm
Andra försiktighetsåtgärder
Miljöförutsättningarna för användningen är följande.
Temperatur: 10 - 32,5 °C. Luftfuktigheten ska vara max. 70 % vid en temperatur på 32,5 °C.
Luftfuktighet: 15 - 80 %. Temperaturen ska vara max. 30 °C vid en luftfuktighet på 80 %. En ogynnsam omgivning kan påverka bildkvaliteten. Det rekommenderas att använda maskinen vid en
temperatur på: Max. 16 - 27 °C. Luftfuktighet: Ca. 36 - 65 %. Undvik dessutom följande platser när du väljer var maskinen ska stå.
Maskinen registrerar och visar automatiskt följande meddelande när rumstemperaturen är för hög eller låg. Meddelande: „Varning för hög temperatur! Sänk rumstemperaturen.“ eller „Varning för låg temperatur! Höj
rumstemperaturen.“
BRUKSANVISNING xi
Använd maskinen under optimala förhållanden genom att justera temperaturen och luftfuktig heten i rummet om meddelandet visas.
Undvik platser nära fönster eller där maskinen utsätts för direkt solljus.
Undvik vibrerande platser.
Undvik platser där temperaturen varierar kraftigt.
Undvik platser som direkt utsätts för varm eller kall luft.
Undvik platser med dålig ventilation. Om golvet lätt repas av maskinens hjul, kan golvmaterialet komma att skadas om maskinen flyttas efter
installationen. Under kopiering frigörs lite ozon, men det är en så liten mängd att det inte har någon effekt på män niskors hälsa.
Lukten kan dock bli obehaglig om maskinen används under en längre tid i ett dåligt ventilerat rum eller om ett mycket stort antal kopior görs. För att arbetsmiljön ska förbli bra vid kopiering rekommenderar vi att maskinen ställs i ett rum med god ventilation.
Maskinens strömförsörjning/jordning
VARNING!
Använd inte en strömkälla med en annan spänning än den som anges. Undvik att ansluta flera apparater till samma eluttag. Sådana situationer medför en risk för brand och elektriska stötar.
Sätt i nätsladden ordentligt i eluttaget och i uttaget på maskinen. Dammansamling runt stiften på stickkontakten eller kontakt mellan stiften och me ta llfö re mål kan orsaka br an d oc h ele ktr iska stö tar . Bristande elektrisk kontakt kan orsaka överhettning och antändning.
Anslut alltid maskinen till ett jordat eluttag för att undvika risk för brand och elektriska stötar vid kortslutning. Kontakta din servicerepresentant om det inte finns något jordat eluttag tillgängligt.
Andra försiktighetsåtgärder
Sätt kontakten i det eluttag som är närmast maskinen.
Hantering av plastpåsar
VARNING!
Förvara de plastpåsar som hör till maskinen utom räckhåll för barn. Plasten kan täppa till barns näsa och mun och orsaka kvävning.
xii BRUKSANVISNING
Försiktighetsåtgärder vid användning
V a rningar vid användning av maskinen
VARNING!
Placera inte metallföremål eller kärl som innehåller vatten (vaser, blomkrukor, koppar o.d.) på eller i närheten av maskinen. De kan medföra risk för brand och elektriska stötar om de välter eller hamnar i maskinen.
Ta inte bort någon av maskinens luckor, eftersom det finns risk för elektriska stötar från högspänningsdelar inuti maskinen.
Skada inte, kapa inte och försök inte reparera nä tsladden. Ställ inte tunga föremål på nätsla dden. Dra inte heller i den i onödan och undvik att skada den på någo t annat sätt. Sådana situ ationer medför en risk för brand och elektriska stötar.
Försök aldrig reparera eller ta isär maskinen eller dess d elar, eftersom det skulle kunna m edföra ri sk för personskada, brand, elektriska stötar eller att du utsätts för lasern. Om en laserstråle riktas ut ur maskinen finns det risk för att den kan orsaka blindhet.
Om maskinen blir väldigt varm, om det kommer rök ur den, om den luktar konstigt eller om något annat onormalt inträffar, finns det risk för brand eller elektriska stötar. Stäng i så fall om edelbart av maskinen med strömbrytaren, dra ut kontakten ur eluttaget och kontakta därefter en servicerepresentant.
Om något som kan vålla skada (gem, vatten, andra vätskor o.d.) faller in i maskinen, ska du omedelbart stänga av maskinen med strömbrytaren. Se därefter till att dra ut nätsladdens kontakt ur eluttaget så att det inte uppstår risk för brand eller elektriska stötar. Kontakta sedan en servicerepresentant.
Sätt inte i och dra inte ur kontakten med våta händer, eftersom det medför risk för elektriska stötar. Kontakta alltid en servicerepresentant för underhåll eller reparation av inre delar.
BRUKSANVISNING xiii
FÖRSIKTIGHET!
Dra inte i nätsladden när du ska ta ut kontakten ur eluttaget. Om du drar i sladden kan ledarna inuti den gå sönder, och det finns risk för brand och elektriska stötar. (Ta alltid tag i själva kontakten när du ska dra ut den ur eluttaget.)
Dra alltid ut kontakten ur eluttaget innan d u flytta r på maskinen. Om nätsladden skadas finns det risk för brand och elektriska stötar.
Håll alltid i härför avsedda delar när maskinen ska lyftas eller flyttas.
Om maskinen inte kommer att användas under en viss tid (t.ex. under natten), ska huvudströmbrytaren slås från. Om maskinen inte kommer att användas under en längre tid (t.ex. under semestern) ska nätsladdens kontakt för säkerhets skull dras ut ur eluttaget. Tänk på att frånslaget av huvudströmbrytaren deaktiverar faxöverföring och -mottagning om faxen (tillval) är installerad.
Dra av säkerhetsskäl alltid ut kontakten ur eluttaget innan du rengör maskinen. Om det samlas damm inuti maskinen finns risk för brand eller andra problem. Vi rekommenderar
därför att du rådfrågar service när det gäller rengöring av maskinens inr e delar. Det är särskilt lämpligt att rengöra maskinens inre delar inför fuktiga årstider. Fråga en servicerepresentant om kostnaderna för att rengöra maskinens inre delar.
Andra försiktighetsåtgärder
Ställ inte tunga föremål på maskinen och undvik att skada den på något annat sätt. Under kopiering får inte den främre luckan öppnas, huvudströmmen slås ifrån eller nät sl addskontakten dras ur. Kontakta en servicerepresentant om maskinen ska lyftas eller flyttas. När maskinen flyttas ska pappersmatningsenhetens fyra justerdon vridas tills de når golvet så att maskinen står
stabilt. Vidrör inte elektriska delar som kontakter och kretskort. De kan skadas av statisk elektricitet. Försök inte vidta åtgärder som inte beskrivs i denna bruksanvisning. FÖRSIKTIGHET! Användning av andra styrenheter, inställningar eller procedurer än de som här beskrivs kan
leda till att personer utsätts för skadlig strålning. Titta inte direkt in i ljuset från skannerlampan eftersom det kan göra ögonen trötta eller få dem att värka. Maskinen är utrustad med en hårddisk. Försök inte att flytta maskin en medan strömmen är påslagen. Eftersom
stötar och vibrationer kan skada hårddisken är det viktigt att du stänger av strömmen innan du försöker flytta maskinen.
Vid fel på maskinens hårddisk kan lagrade data raderas. Vi rekommenderar att viktiga data säkerhetskopieras till en dator eller annat medium. Se även till att lagra originalen till viktiga dokument separat.
xiv BRUKSANVISNING
V arningar vid hantering av förbrukningsvaror
FÖRSIKTIGHET!
Försök inte bränna upp tonerbehållaren eller resttonerbehållaren. Farliga gnistor kan orsaka brännskador.
Förvara tonerbehållaren och resttonerbehållaren utom räckhåll för barn. Om toner råkar spillas ur tonerbehållaren eller resttonerbehållaren ska du undvika att andas in tonern
eller få in den i munnen. Undvik även kontakt med ögon och hud.
Om du råkar andas in toner ska du gå till en plats med frisk luft och skölja munnen grundligt med stora mängder vatten. Kontakta en läkare om du börjar hosta.
Om du råkar svälja toner ska du skölja munnen med vatten och dricka 1-2 glas vatten för att späda ut innehållet i magen. Kontakta läkare vid behov.
Om du råkar få toner i ögonen ska du skölja dem noga med vatten. Kontakta läkare om ögonen ändå ömmar.
Om du får toner på huden ska du tvätta dig med tvål och vatten.
Tvinga inte upp tonerbehållaren, och förstör inte tonerbehållaren eller restto nerbehållaren.
Om faxen (tillval) har installerats går det inte att skicka/ta emot fax när huvudströmbrytaren är frånslagen. Slå inte från huvudströmbrytaren utan tryck på tangenten Power på manöverpanelen för att växla till Viloläge.
BRUKSANVISNING xv
Andra försiktighetsåtgärder
Lämna tillbaka den tomma tonerbehållaren och resttonerbehållaren till din återförsäljare eller servicerepresentant. Insamlade tonerbehållare och resttonerbehållare återvinns eller kasseras i enlighet med gällande bestämmelser.
Förvara maskinen på en plats där den inte utsätts för direkt solljus. Förvara maskinen på en plats där temperaturen håller sig under 40 ºC och det inte förekommer kraftiga
temperatur- eller luftfuktighetssvängningar. Om maskinen ska stå oanvänd under en längre tid, bör papperet ta s ut ur kassetten och MP- facket och läggas
tillbaka i sin förpackning som sedan förseglas.
xvi BRUKSANVISNING
Lasersäkerhet
Laserstrålning kan skada människor. Av detta skäl är laserstrålningen som avges inuti maskinen hermetiskt innesluten i ett skyddshölje och ett yttre hölje. Vid normal användning av produkten kan ingen strålning läcka ut ur maskinen.
Den här maskinen har klassificerats som en laserprodukt av klass 1 enligt IEC 60825. FÖRSIKTIGHET! Om du vidtar några andra åtgärder än de som anges i denna bruksanvisning, kan människor
komma att utsättas för skadlig strålning. Följande etiketter sitter på laserskannern i maskinen och inte i de områden som användaren kommer åt.
Etiketten nedan sitter på maskinens högra sida.
BRUKSANVISNING xvii
Säkerhetsinformation om att koppla bort strömmen
FÖRSIKTIGHET! Nätsladdens kontakt är den viktigaste anordningen för att helt koppla bort strömmen! Övriga
strömbrytare på maskinen är bara funktionsbrytare och inte avsedda att isolera maskinen från strömkällan. VORSICHT: Der Netzstecker ist die Hauptisoliervorrichtung! Die anderen Schalter auf dem Gerät sind nur
Funktionsschalter und können nicht verwendet werden, um den Stromfluß im Gerät zu unterbrechen.
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
MED
2004/108/EG , 2006/95/EEG , 93/68/EEG och 1999/5/EG
Vi försäkrar med eget ansvar att den produkt som denna försäkran gäller överensstämmer med följande specifikationer:
EN 55024 EN 55022 klass B EN 61000-3-2 EN 61000-3-3 EN 60950-1 EN 60825-1 EN 300 330-1 EN 300 330-2
Radiofrekvenssändare
Den här maskinen innehåller en sändarmodul. Tillverkaren förklarar härmed att denna maskin överensstämmer med de väsentliga kraven och andra relevanta föreskrifter i direktivet 1999/5/EG.
Radiomärkningsteknik
I vissa länder kan det krävas ett godkännande för de n r adi omärknin gste knik som a nvän ds i den här utr ustni ng för att identifiera tonerbehållaren, och användningen av utrustningen kan följaktligen vara begränsad.
OBS! Produkter som är märkta med en överkryssad soptunnesymbol innehåller batterier som är i
överensstämmelse med Europaparlame ntets och rådets batteridirektiv 2006/66/EG.
Ta inte bort eller kassera batterier som finns i maskinen.
xviii BRUKSANVISNING

Inledning

BRUKSANVISNING xix
Inledning
Denna bruksanvisning har följande kapitel:
1 Maskindelar - beskriver namnen och funktionerna hos maskinen och
kontrollpanelen.
2 Förberedelser - innehåller information om vilka förberedelser som behöver
göras före kopieringen.
3 Vanlig användning - beskriver hur du slår på och stänger av maskinen och
gör enklare kopior.
4 Tillvalsutrustning - innehåller en översikt över de tillval som finns tillgängliga
till kopiatorn.
5 Underhåll - beskriver underhåll och påfyllning av toner 6 Felsökning - förklarar hantering av problem såsom felindikationer och
papperskvaddar.
7 Specifikationer - innehåller maskinspecifikationer.
Handböcker som medföljer
Följande handböcker medföljer maskinen. Se handboken som gäller funktionen du vill utföra.
Bruksanvisning (denna handbok)
Denna Bruksanvisning beskriver grunderna i kopiering och felsökning.
Advanced Operation Guide
Advanced Operation Guide innehåller beskrivningar av de avancerade kopieringsfunktioner och grundinställningar som kan ställas in på maskinen.
Inledning
xx BRUKSANVISNING
Skrivsätt
I den här handboken används följande typografiska markeringar:
Alternativ Beskrivning Exempel
Kursiv stil Används för att indikera meddelanden
och namn som visas i kontrollpanelen, och referenser till övrig information och andra dokument.
Innehåller ytterligare alternativ för Exponering. Närmare information finns i kapitel 3, Advanced Operation Guide.
Fetstil Används för tonvikt samt för att
indikera knappar i kontrollpanelen och touchpanelen.
Tryck på Scanning klar när du har scannat alla original.
Obs Används för att ge ytterligare
information om en funktion eller egenskap. Kan även innehålla hänvisningar till andra trycksaker.
OBS: Närmare information om hur du
väljer papper manuellt finns i kapitel 3, Advanced Operation Guide.
Viktigt Används för att ge viktig information.
VIKTIGT: Rengör dokumentmataren
och dokumentglaset med en mjuk och torr rengöringsduk.
Försiktighet Anger att personskada eller mekanisk
skada kan bli resultatet av att användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de markerade föreskrifterna.
FÖRSIKTIGHET: Dra för säkerhets
skull alltid ut nätsladden innan du rengör kopiatorn.
Varning Anger att allvarlig skada eller t.o.m.
dödsfall kan bli resultatet av att användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de markerade föreskrifterna.
VARNING: Laddarområdet utsätts
för högspänning.
BRUKSANVISNING xxi

Innehåll

Utnyttja maskinens funktioner maximalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Bestämmelser och säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
Inledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix
1 Maskindelar
Kopiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Dokumentmatare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Inre delar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Kontrollpanel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Touchpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Startskärm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Skärmen Användarval . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Skärmen Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Skärmen Program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
2 Förberedelse
Fylla på papper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Innan du fyller på papper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Fylla på papper i kassett 1 och 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Fylla på papper i kassett 3 och 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Fylla på papper i MP-magasinet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Fylla på papper i sido-kassetten (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Ange papperstyp och pappersstorlek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Pappersstorlek - kassetterna 3 och 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Papperstyp - kassetterna 1 till 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
Pappersstorlek - MP-magasinet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Papperstyp - MP-magasinet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
Lägga dokument på glaset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Dokumentmatare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Med dokumenthanteraren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Med dokumentglaset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Välja språk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
3 Vanlig användning
Slå på och av strömmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Slå på strömmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Slå av strömmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Kopieringsinstruktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Bildkvalitet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Exponeringsläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Förminska/Förstora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Autozoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Manuell zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Förinställd zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
XY Zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
xxii BRUKSANVISNING
2-sidig/Split . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
2-sidig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Split . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Sorteringsläge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Mellankopieringsläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Jobbreservation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Energilägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Energisparläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Auto energisparläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Viloläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Auto viloläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
4 Tillvalsutrustning
Översikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Sido-kassett. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Finisher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Nyckelräkneverk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Sätta in nyckelräkneverket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Skrivarkort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Scannerkort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Säkerhetskort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
5 Underhåll
Rengöra kopiatorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Rengöra dokumentmataren och dokumentglaset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Rengöra glasskivan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
Byta ut tonerbehållarna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
6 Felsökning
Åtgärda fel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Åtgärder vid felmeddelanden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

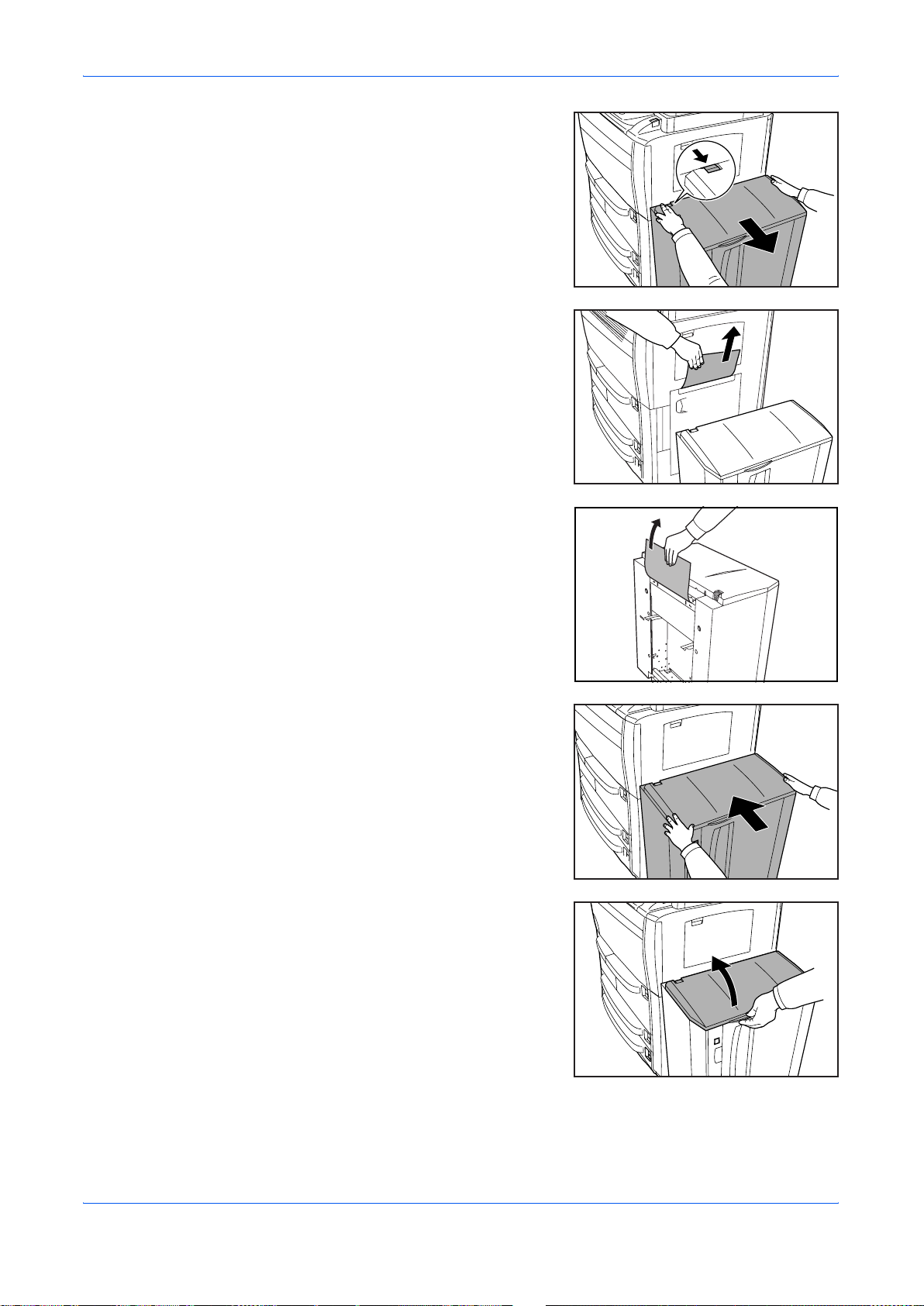

Rensa papperskvaddar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Indikatorer som anger var papper har fastnat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Försiktighetsåtgärder vid papperskvaddar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
Kassett 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
Kassett 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
Kassett 3 och 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
MP-magasin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
Innanför höger lucka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Sido-kassett (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Pappersbana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
Dubbelsidesenhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Dokumentmatare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
Finisher (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
7 Specifikationer
Kopiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Kopieringskapacitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
Sido-kassett (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
Finisher (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Miljöspecifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Sakregister
2-sidig/Split . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
2-sidig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Split . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Sorteringsläge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Mellankopieringsläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Jobbreservation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Energilägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Energisparläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Auto energisparläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Viloläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Auto viloläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
4 Tillvalsutrustning
Översikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Sido-kassett. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Finisher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Nyckelräkneverk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Sätta in nyckelräkneverket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Skrivarkort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Scannerkort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Säkerhetskort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
5 Underhåll
Rengöra kopiatorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Rengöra dokumentmataren och dokumentglaset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Rengöra glasskivan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
Byta ut tonerbehållarna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
6 Felsökning
Åtgärda fel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Åtgärder vid felmeddelanden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
Rensa papperskvaddar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Indikatorer som anger var papper har fastnat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Försiktighetsåtgärder vid papperskvaddar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
Kassett 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
Kassett 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
Kassett 3 och 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
MP-magasin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
Innanför höger lucka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Sido-kassett (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Pappersbana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
Dubbelsidesenhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Dokumentmatare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
Finisher (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
7 Specifikationer
Kopiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Kopieringskapacitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
Sido-kassett (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
Finisher (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
2-sidig/Split . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
2-sidig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Split . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Sorteringsläge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Mellankopieringsläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Jobbreservation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Energilägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Energisparläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Auto energisparläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Viloläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Auto viloläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
4 Tillvalsutrustning
Översikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Sido-kassett. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Finisher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Nyckelräkneverk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Sätta in nyckelräkneverket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Skrivarkort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Scannerkort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Säkerhetskort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
5 Underhåll
Rengöra kopiatorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Rengöra dokumentmataren och dokumentglaset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Rengöra glasskivan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
Byta ut tonerbehållarna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
6 Felsökning
Åtgärda fel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Åtgärder vid felmeddelanden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
Rensa papperskvaddar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Indikatorer som anger var papper har fastnat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Försiktighetsåtgärder vid papperskvaddar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
Kassett 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
Kassett 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
Kassett 3 och 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
MP-magasin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
Innanför höger lucka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Sido-kassett (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Pappersbana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
Dubbelsidesenhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Dokumentmatare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
Finisher (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
7 Specifikationer
Kopiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Kopieringskapacitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
Sido-kassett (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
Finisher (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Miljöspecifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Sakregister
Högkapacitetsmatare
Högkapacitetsmatare (tillval)
BRUKSANVISNING 1-1

1 Maskindelar

Kopiator

1 Kontrollpanel 2 Låsreglage på kontrollpanel 3 Dokumentmatare 4 Kassett 1 5 Kassett 2 6 Kassett 3 7 Kassett 4 8 MP-magasin (multi-purpose) 9 Pappersbreddstöd 10 Förlängning på MP-magasin 11 Höger lucka 12 Handtag
3
1 2
5
4
6
7
8
9
10
11
12
3
21
5
4
6
7
8
9
10
11
12
Maskindelar
1-2 BRUKSANVISNING
13 Huvudströmbrytare 14 Kåpa på huvudströmbrytare 15 Undre lucka på dokumentmatare 16 Indikatorer för originalstorlek 17 Dokumentglas 18 Frontlucka 19 Utmatningsfack (tillval) 20 Handtag 21 Nätsladd
13
14
15
16
17
18
19
20
21
13
14
15
16
17
18
19
20
21
Maskindelar
BRUKSANVISNING 1-3

Dokumentmatare

22 Dokumentfack 23 Breddstöd 24 Fack för rengöringduk 25 Originalindikator 26 Övre lucka på dokumentmatare 27 Utmatningsstöd 28 Reglage för vinkeljustering på dokumentmatare 29 Utmatningsbord för original
2223
26
29
28
24 23
27
25
2223
26
29
28
24 23
27
25
Maskindelar
1-4 BRUKSANVISNING

Inre delar

30 Tonerbehållare 31 Frikopplingsspak för tonerbehållare 32 Pappersmatare 33 Vred A1 34 Reglage A2 35 Vred A3 36 Dubbelsidesenhet 37 Pappersmatare 38 Pappersbreddstöd 39 Pappersbreddstöd 40 Papperslängdstöd 41 Papperslängdstöd
3031
32
33 34
35
36
37
38
39
41 40
3031
32
33 34
35
36
37
38
39
41
40
Maskindelar
BRUKSANVISNING 1-5

Kontrollpanel

1 Ratt för ljusstyrka 2 Copier (Kopiator) 3 Printer (Skrivare) 4 Scanner 5 Document Management (Dokumenthantering) 6 Print Management (Utskriftshantering) 7 Repeat Copy (Upprepa kopia) 8 Job Build (Bygg jobb) 9 Auto Selection (Automatiskt val) 10 System Menu/Counter (Systemmeny/räknare) 11 Job Accounting (Jobbredovisning) 12 Interrupt (Mellankopiering) 13 Energy Saver (Energibesparing) 14 Touchpanel 15 Nummerknappar 16 Reset (Återställning) 17 Stop/Clear (Stopp/nollställning) 18 Start 19 Power (På/av) 20 Indikator för huvudströmbrytare
Klar för kop iering
A4
Papper stl. Set
4-i-1
Kant
Marginal Vänster
ProgramFunktionAnvändar valNormal
A4 Vanligt
A4 Recycled
A3 Vanligt
A4 VanligtA4Vanligt
MP fack Vanligt
APS Auto %
Förmins ka/
100%
Exponering
Auto
Häfta
Häfta Vä. Övre
Inget
100%
Förstora läge
Exponering
radering
/Hålslå
21 3 5 6 7 8 9 10 11 12
16
13 19
4 14 18 201715
Klar för kopiering
A4
Format St. in
4-i-1
Kant-
Marginal Vänster
ProgramFunktionAnvändar val
Normal
A4 Vanligt
A4 Återv.
A3 Vanligt
A4 VanligtA4Vanligt
MP-fack Vanligt
auto
Auto %
Förminska/
100%
Exp.-
Automatisk
Häfta
Häfta Vä. Övre
Av
100%
exponering
radering
kopia
ppr-val
/Hålslå
förstora läge
21 3 5 6 7 8 9 10 11 12
16
13 19
2018144 1715
Copy (Kopiator)
Print (Skrivare)
Scan
Mixed Size Originals (Automatiskt val)
Logout (Jobbredovisning)
Loading...
+ 75 hidden pages
