able des matières
T
Commande de fournitures de rechange ................................................. 2
Chargement du support d’impression .................................................... 3
Support d’impression .................................................................................. 5
Papier Standard .............................................................................................. 5
Papier recyclé ................................................................................................. 5
Papier photo mat ............................................................................................6
Transparents ...................................................................................................6
Étiquettes ........................................................................................................ 7
Papier épais (Papier bristol, fiches) ..............................................................8
Modification des paramètres .................................................................... 9
Fonctions à l’appareil ................................................................................ 11
Impression confidentielle ........................................................................... 1 1
Contrôle et impression ............................................................................... 1 2
Réglage de l’équilibre chromatique .......................................................... 1 3
Impression de la liste de fichiers ............................................................... 1 4
Impression de MenuMap ........................................................................... 1 4
Paramètres de gestion de la consommation ............................................. 1 5
Impression d’une page de démonstration ................................................ 1 6

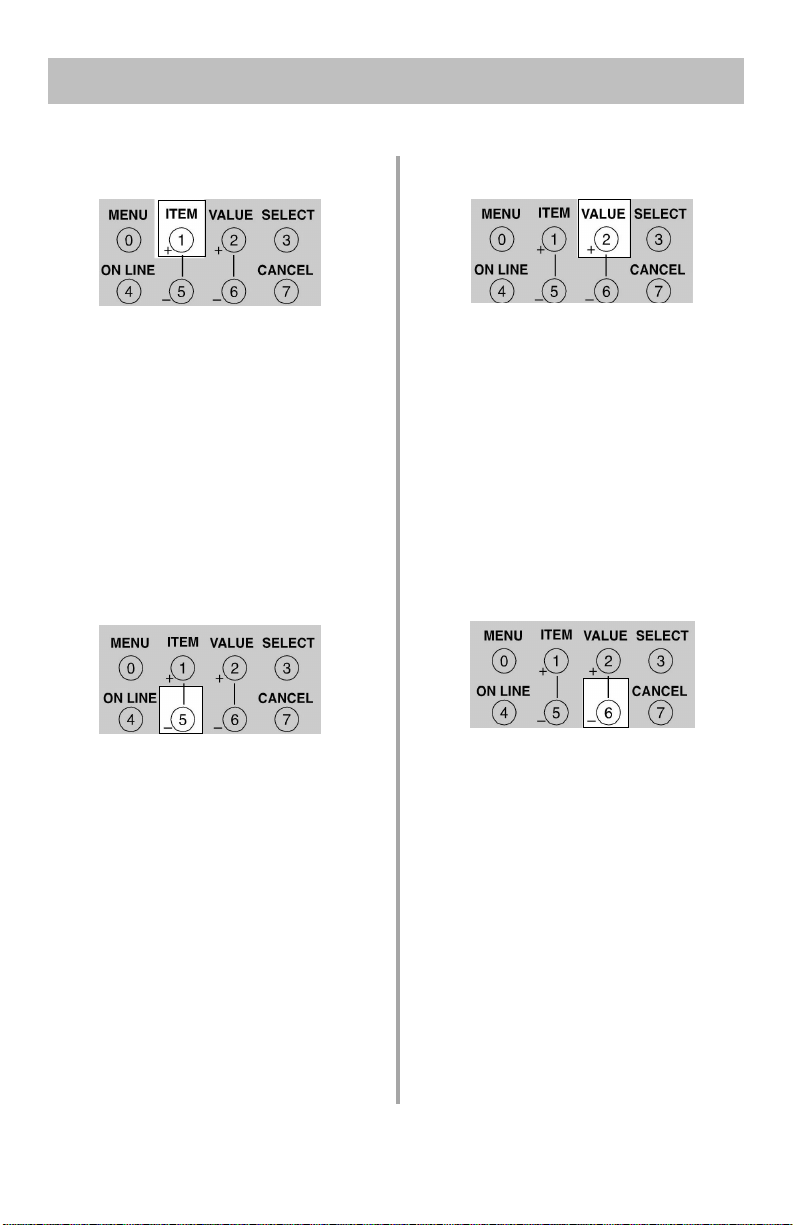

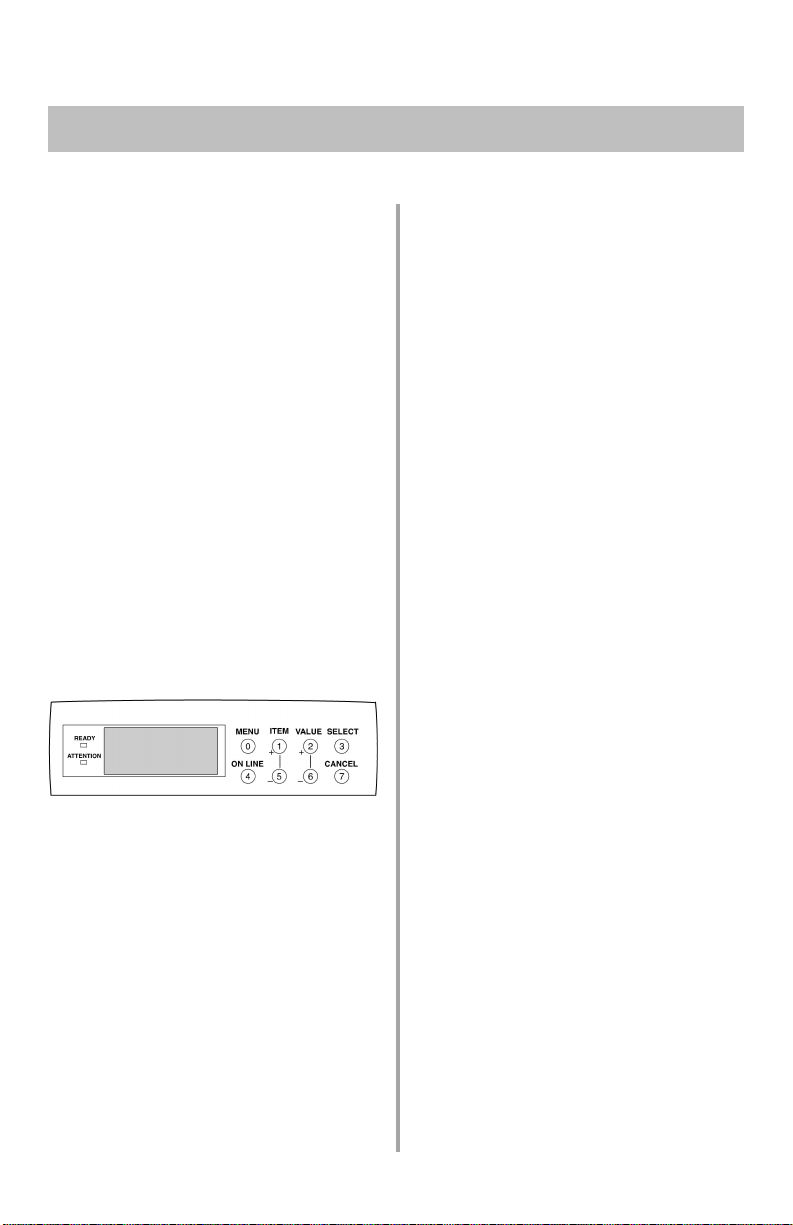

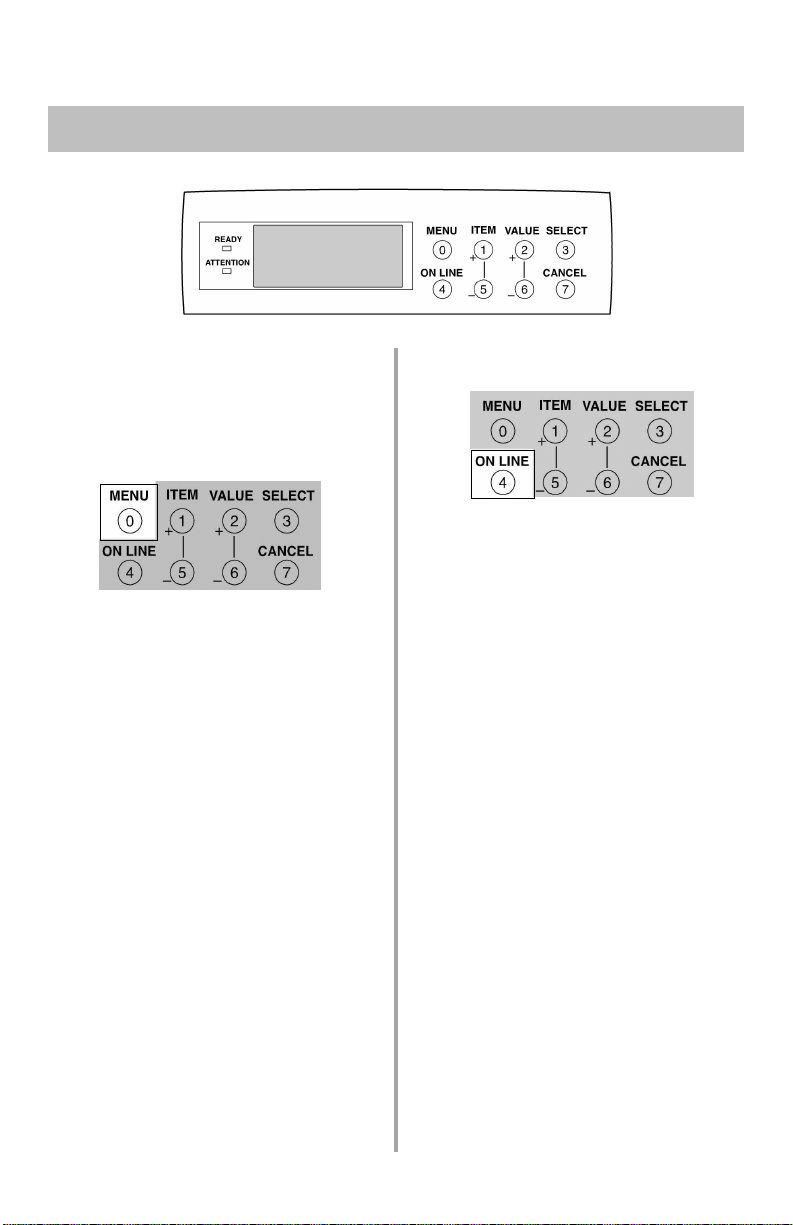

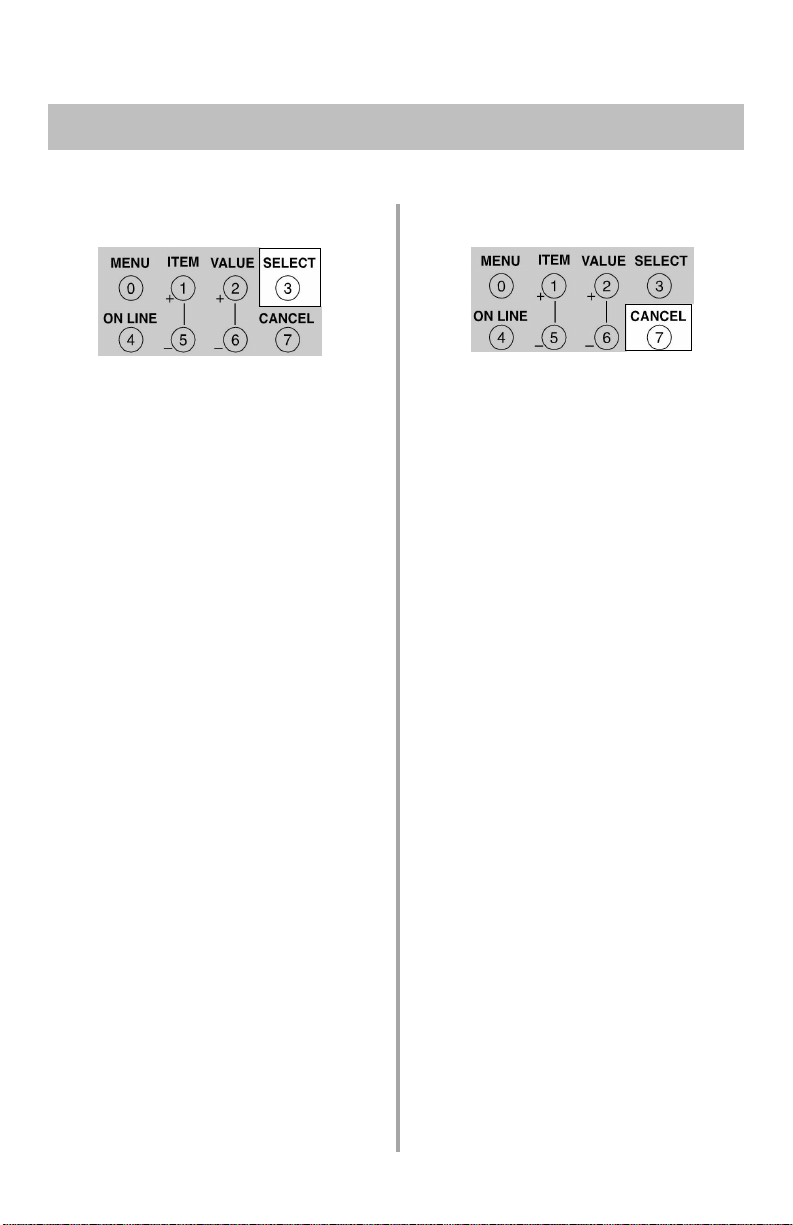

Panneau de commande ............................................................................ 17
Dégagement des bourrages de papier ..................................................21
Bourrage de l’alimentation papier ............................................................. 2 1
Bourrage du mécanisme de transport ....................................................... 2 2
Bourrage à la sortie ..................................................................................... 2 3
Bourrage au bac X ...................................................................................... 2 4
Bourrage au bac MF ................................................................................... 24

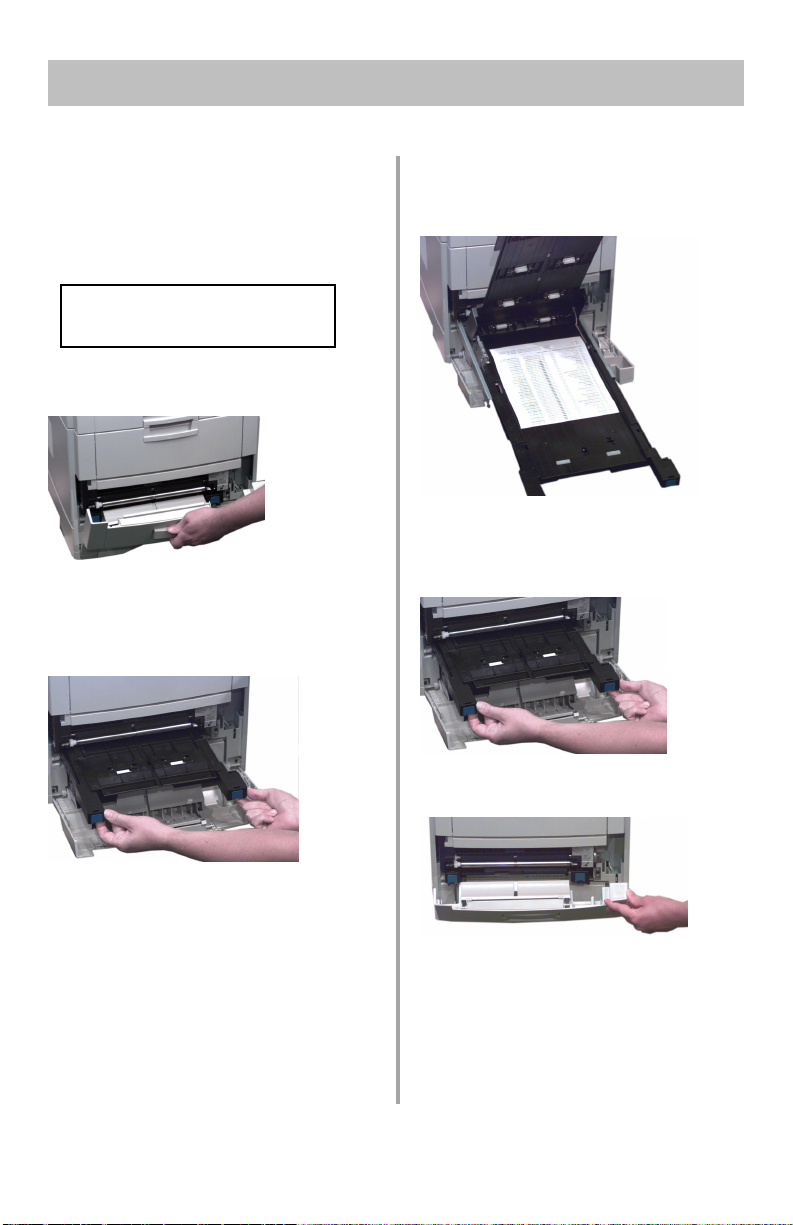

Bourrage de l’unité recto verso côté inversion ........................................ 2 5
Bourrage de l’unité recto verso côté alimentation ................................... 2 6
Bourrage de défaut d’alimentation recto verso ........................................ 2 7

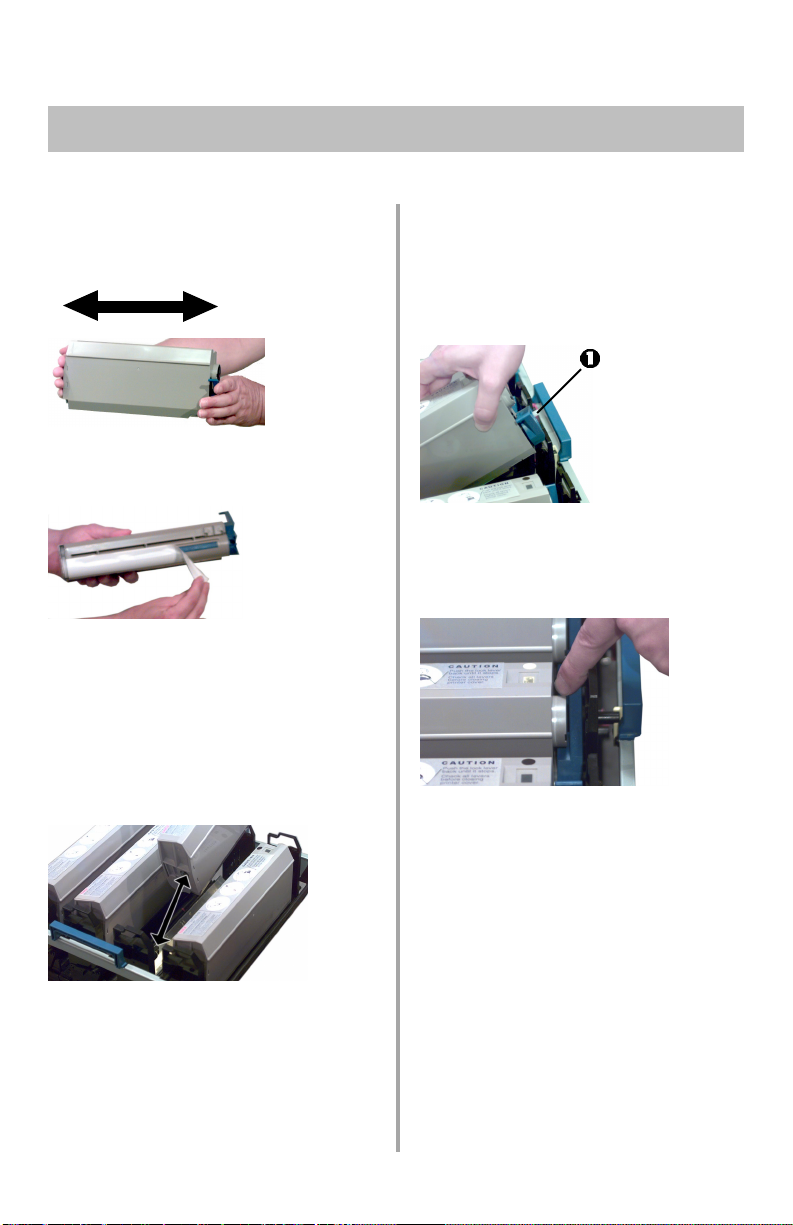

Changement des cartouches de toner................................................... 28
Messages d’erreur .....................................................................................31
Service et assistance ..................................................................................36
Informations complémentaires en ligne dans le
« OKI C7000 Series Guide de l’utilisateur ».
1
ommande de fournitures de rechange
C
Comment s’y prendre
• Consultez le revendeur qui vous a
vendu votre imprimante.
• Consultez un revendeur ou un
service après-vente Oki Data agréé.
(Appelez le 1-800-OKI-DATA
[1-800-654-3282] pour obtenir
l’adresse du revendeur ou du
service après-vente le plus proche.
Préparez votre code d’interurbain.
• Consultez les catalogues de
fournitures de bureau ou rendezvous à votre papeterie locale. La
plupart vendent des fournitures de
marque OKI.
Profitez du
Supply Manager d’OKI
(Anglais seulement)
Ne manquez pas une fois de plus
de fournitures!
• Calcule votre taux d’utilisation
en fonction des informations
que vous avez fournies.
• Vous envoie un courriel de
rappel lorsque le moment est
venu de commander à nouveau.
Aussi simple que 1-2-3 :
1. Rendez-vous sur le site web
d’Oki Data
http://www.okidata.com.
2. Cliquez sur
3. Cliquez sur l’icône Supply
Manager et inscrivez-vous
directement en ligne!
Buy Online.
Numéros de commande
Cartouches de toner
Couleur Nº pièce OKI
Noir ................................ 41304208
Cyan................................ 41304207
Magenta .......................... 41304206
Jaune ............................... 41304205
Tambour à images
Couleur Nº pièce OKI
Noir ................................ 41304108
Cyan................................ 41304107
Magenta .......................... 41304106
Jaune ............................... 41304105
Mécanismes de transfert/
Unités de fusion
Tension Nº pièce OKI
120 volts ......................... 41304001
230 volts ......................... 41304007
Courroie de transfert
Article Nº pièce OKI
Courroie de transfert ...... 41303901
2
hargement du support d’impression
C
Chargement
du support :
Bacs 1, 2 et 3
1. Sortez le bac.
2. Au besoin, ajustez les guides de
support et la butée arrière en
fonction du format utilisé.
3. Aérez le support et chargez-le.
Ne dépassez pas la marque PAPER
FULL.
4. Repoussez le bac dans
l’imprimante.
3
hargement du support (suite)
C
Chargement du
support :
Bac multifonctionnel
1. Tirez sur le bac multifonctionnel
pour l’ouvrir.
2. Sortez la plate-forme pivotante.
3. Sortez la rallonge de support.
4. Ajustez les guides au support que
vous utilisez.
5. Placez le support sur le bac.
Placez la papier à en-tête face
!
imprimée vers le haut, côté entête engagé dans l’imprimante.
Placez les étiquettes face
imprimée vers le haut, début de
feuille engagé dans l’imprimante.
4
upport d’impression
S
Papier Standard
Si votre papier se gondole lorsque
!
vous imprimez recto verso, passez
à un papier de 28 lb US Bond
(104 g/m
Formats
• Lettre, Executive
• Légal-14, Légal-13.5, Légal-13
• A4, A5, A6, B4, B5
• Personnalisé (à définir dans le
pilote d’imprimante; gamme de
largeur de 3 à 8,5 pouces [76 à
216 mm], gamme de longueur de
5 à 14 pouces [127 à 355 mm])
Grammage
• 16 à 54 lb US Bond
(62 à 200 g/m
Chemins d’alimentation
• Bac 1
• Bac multifonctionnel
• Bac 2 ou 3 (optionnel)
Chemins de sortie
• Haut
• Arrière
Utilisez toujours la sortie arrière
lorsque vous vous servez du bac
!
multifonctionnel pour
l’alimentation du support.
2
).
2
)
Papier recyclé
Recommandé
• Weyerhauser Husky Zero Copy
3108, 20 lb US Bond (74 g/m
• Great White Recycled Content
86100, 24 lb US Bond (92 g/m
Grammage
• 20 à 54 lb (75 à 200 g/m2)
Formats
• Lettre, Executive
• Légal-14, Légal-13.5, Légal-13
• A4, A5, A6, B4, B5
• Personnalisé (à définir dans le
pilote d’imprimante; gamme de
largeur de 3 à 8,5 pouces [76 à
216 mm], gamme de longueur de
5 à 14 pouces [127 à 355 mm])
Chemins d’alimentation
• Bac 1
• Bac multifonctionnel
Chemins de sortie
• Haut
• Arrière
Utilisez toujours la sortie arrière
lorsque vous vous servez du bac
!
multifonctionnel pour
l’alimentation du support.
2
)
2
)
5
upport d’impression (suite)
S
Papier photo mat
Recommandé
• Great White 86301
(format lettre, 32 lb US Bond
[122 g/m
Formats
• Lettre, Executive
• Légal-14, Légal-13.5, Légal-13
• A4, A5, A6, B4, B5
• Personnalisé (à définir dans le
pilote d’imprimante; gamme de
largeur de 3 à 8,5 pouces [76 à
216 mm], gamme de longueur de
5 à 14 pouces [127 à 355 mm])
Grammage
• 20 à 54 lb US Bond
(75 à 200 g/m
Chemins d’alimentation
• Bac 1
• Bac multifonctionnel
• Bac 2 ou 3 (optionnel)
Chemins de sortie
• Haut
• Arrière
Utilisez toujours la sortie arrière
lorsque vous vous servez du bac
!
multifonctionnel pour
l’alimentation du support.
2
])
2
)
Transparents
Spécifications
Important! N’utilisez que les
transparents
recommandés.
Recommandé
• 3M CG3720
• Folex BG67
Formats
• Lettre, A4
Chemins d’alimentation
• Bac 1
• Bac multifonctionnel
Chemin de sortie
• Arrière uniquement
Pour les travaux
d’impression individuels
Exécutez les réglages suivants dans le
pilote d’imprimante au moment
d’imprimer le travail :
• Source = Bac 1 ou Bac MF
• Size = Letter ou A4
• Type = Transparent
• Pilote PostScript uniquement :
Vérification format PAP (en
général sous les options Paper
Source) = Deselected (désactivé)
6
upport d’impression (suite)
S
Réglage par défaut :
Transparents
Bac 1
Si le bac 1 sert normalement au
chargement de transparents,
configurez le menu d’impression
comme suit (voir page 9) :
• Type papier Bac1 = Transparent
Bac multifonctionnel
Si le bac multifonctionnel sert
normalement au chargement de
transparents, configurez le menu
d’impression comme suit
(voir page 10) :
• Dimension papier Bac MF =
Letter ou A4
• Type papier Bac MF = Transparent
Étiquettes
Chargez les étiquettes côté imprimé
!
vers le haut, partie supérieure
engagée dans l’imprimante.
Spécifications
Recommandé
• Avery 5163*
• Avery 5663*
* Utilisez LABEL1 pour type de
support.
Formats
• Letter, A4
Chemin d’alimentation
• Bac multifonctionnel seulement
Chemin de sortie
• Arrière uniquement
Pour les travaux
d’impression individuels
Exécutez les réglages suivants dans le
pilote d’imprimante au moment
d’imprimer le travail :
• Source = MP Tray
• Size = Letter ou A4
• Type = LABEL1 (épais) ou
LABEL2 (très épais)
• Pilote PostScript uniquement :
Vérification format PAP (en
général sous les options Paper
Source) = Deselected (désactivé)
Réglage par défaut :
Étiquettes
Si le bac multifonctionnel sert
normalement au chargement
d’étiquettes, configurez le menu
d’impression comme suit
(voir page 10) :
• Dimension papier Bac MF =
Letter ou A4
• Grammage Papier Bac MF =
Lourd (Étiquettas 1) ou Super
Lourd (Étiquettas 2)
7
upport d’impression (suite)
S
Papier épais (Papier
bristol, fiches)
Important!
Pour ne pas endommager
l’imprimante, n’oubliez jamais de
modifier les paramètres (voir
colonne suivante) lorsque vous
imprimez sur un support épais.
Recommandé (grammages =
fiches)
• Weyerhauser First Choice
Premium, 57 lb (103 g/m
• Hammermill :
- Colorcopy Cover 12254-9, 60 lb
(108 g/m
- Colorcopy Cover 12002-3, 80 lb
(143 g/m
• W ausau :
- Exact Color Copy 87601, 60 lb
(108 g/m
- Exact Index 49111, 90 lb (143
g/m
- Exact Index 49511, 110 lb
(200 g/m
Grammage
• Fiche de 110 lb max
Formats minimum/maximum
• Largeur : 3 po à 8,5 po
• Longueur : 5 po à 14 po
Chemin d’alimentation
• Bac multifonctionnel
Chemin de sortie
• Arrière uniquement
2
)
2)
2
)
2
)
2
)
2)
Pour les travaux
d’impression individuels
Exécutez les réglages suivants dans le
pilote d’imprimante au moment
d’imprimer le travail :
• Source = MP Tray
• Size = Letter, Executive, Legal-14,
Legal-13,5, Legal-13, A4, A5, A6,
B4, B5, Custom (à définir dans le
pilote d’imprimante)
• Type = Medium Heavy
Réglage par défaut : Papier
épais
Si le bac multifonctionnel sert
normalement au chargement du
papier épais, configurez le menu
d’impression comme suit (voir page
10) :
• Dimension Papier Bac MF =
Letter, Executive, Legal-14,
Legal-13,5, A4, A5, A6, B4, B5,
Custom (à définir dans le pilote
d’imprimante)
• Grammage Papier Bac MF =
Moyen lourd à Super lourd (voir
tableau en page 9).
8
odification des paramètres
M
Paramètres de grammage du support
Grammage du support
Paramètre US Bond Métrique Fiche
Léger 16 lb 62 g/m
Moyen léger 17-19 lb 63-73 g/m
Moyen (défaut) 20-24 lb 74-92 g/m
Moyen lourd 25-27 lb 93-103 g/m
Lourd 28-32 lb 104-122 g/m258-67 lb
Super lourd 33-54 lb 123-200 g/m
Changement des paramètres par défaut pour le bac 1
2
2
2
2
2
33 lb
34-40 lb
42-50 lb
51-56 lb
67-110 lb
Transparents seulement :
Configurez le type de
support
□ Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
PAPIER s’affiche à l’écran.
□ Appuyez à plusieurs reprises sur
ITEM jusqu’à ce que
PAPIER BAC1 s’affiche à l’écran.
□ Appuyez à plusieurs reprises sur
VALUE (+ ou -) jusqu’à ce que
TRANSPARENT s’affiche sur la
deuxième ligne de l’écran.
□ Appuyez sur SELECT pour
appliquer le nouveau paramètre.
□ Appuyez sur ON LINE pour
enregistrer le paramètre et sortir du
menu.
MENU
TYPE
Autres supports spéciaux :
Configurez le grammage
du support
□ Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
PAPIER s’affiche à l’écran.
□ Appuyez à plusieurs reprises sur
ITEM jusqu’à ce que
GRAMMAGE P APIER BAC1
s’affiche à l’écran.
□ Appuyez à plusieurs reprises sur
VALUE (+ ou -) jusqu’à ce que le
paramètre désiré s’affiche sur la
deuxième ligne de l’écran.
□ Appuyez sur SELECT pour
appliquer le nouveau paramètre.
□ Appuyez sur ON LINE pour
enregistrer le paramètre et sortir
du menu.
MENU
9
M
odification des paramètres (suite)
Modification des
paramètres par
défaut pour le bac
multifonctionnel
Transparents seulement :
En premier lieu, configurez le
format de support
□ Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
PAPIER s’affiche à l’écran.
□ Appuyez à plusieurs reprises sur
ITEM jusqu’à ce que
P APIER BAC MF s’af fiche à
l’écran.
□ Appuyez à plusieurs reprises sur
VALUE (+ ou -) jusqu’à ce que le
paramètre désiré s’affiche sur la
deuxième ligne de l’écran.
□ Appuyez sur SELECT pour
appliquer le nouveau paramètre.
Puis, configurez le type de
support
□ Appuyez à plusieurs reprises sur
ITEM jusqu’à ce que
PAPIER BAC MF s’affiche à
l’écran.
□ Appuyez à plusieurs reprises sur
VALUE (+ ou -) jusqu’à ce que
TRANSPARENT s’affiche sur la
deuxième ligne de l’écran.
□ Appuyez sur SELECT pour
appliquer le nouveau paramètre.
MENU
DIMENSION
TYPE
□ Appuyez sur ON LINE pour
enregistrer les paramètres et sortir
du menu.
Autres supports spéciaux
En premier lieu, configurez le
format de support
□ Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
PAPIER s’affiche à l’écran.
□ Appuyez à plusieurs reprises sur
ITEM jusqu’à ce que
PAPIER BAC MF s’affiche à
l’écran.
□ Appuyez à plusieurs reprises sur
VALUE (+ ou -) jusqu’à ce que le
paramètre désiré s’affiche sur la
deuxième ligne de l’écran.
□ Appuyez sur SELECT pour
appliquer le nouveau paramètre.
Puis, configurez le grammage du
support
□ Appuyez à plusieurs reprises sur
ITEM jusqu’à ce que
GRAMMAGE P APIER BAC MF
s’affiche à l’écran.
□ Appuyez à plusieurs reprises sur
VALUE (+ ou -) jusqu’à ce que le
paramètre désiré s’affiche sur la
deuxième ligne de l’écran.
□ Appuyez sur SELECT pour
appliquer le nouveau paramètre.
□ Appuyez sur ON LINE pour
enregistrer les paramètres et sortir
du menu.
MENU
DIMENSION
10
onctions à l’appareil
F
Impression
confidentielle
Pour imprimer un
document confidentiel
1. Appuyez sur MENU.
MENU IMPRESSION JOBS
s’affiche à l’écran.
2. Appuyez sur SELECT et tapez
votre numéro d’identité personnel
(NIP) au moyen des touches du
panneau de commande.
SELECTIONNER JOB
TOUS LES JOBS
s’affiche sur l’écran.
3. Appuyez à plusieurs reprises sur
VALUE + jusqu’à ce que le nom
du travail que vous souhaitez
imprimer s’affiche à l’écran.
4. Appuyez sur SELECT.
Le document s’imprime puis est
effacé du disque dur de
l’imprimante. L’imprimante se
remet en ligne.
Pour supprimer un
document confidentiel
avant de l’imprimer
1. Suivez les étapes 1 à 3 ci-dessus.
2. Appuyez sur CANCEL.
EFFACER LE JOB
YES=SELECT/NO=CANCEL
s’affiche sur l’écran.
3. Pour supprimer le travail, appuyez
sur SELECT. Sinon appuyez sur
CANCEL.
L’imprimante se remet en ligne.
11
onctions à l’appareil (suite)
F
Contrôle et
impression
Pour imprimer un
document contrôlé
1. Appuyez sur MENU.
MENU IMPRESSION JOBS
s’affiche à l’écran.
2. Appuyez sur SELECT et tapez
votre numéro d’identité personnel
au moyen des touches du panneau
de commande.
SELECTIONNER JOB
TOUS LES JOBS
s’affiche sur l’écran.
3. Appuyez à plusieurs reprises sur
VALUE + jusqu’à ce que le nom
du travail que vous souhaitez
imprimer s’affiche.
4. Appuyez sur SELECT.
Le document s’imprime puis est
effacé du disque dur de
l’imprimante. L’imprimante se
remet en ligne.
Pour supprimer un
document contrôlé avant
de l’imprimer
1. Suivez les étapes 1 à 3 ci-dessus.
2. Appuyez sur CANCEL.
EFFACER LE JOB
YES=SELECT/NO=CANCEL
s’affiche sur l’écran.
3. Pour supprimer le travail, appuyez
sur SELECT. Sinon appuyez sur
CANCEL.
L’imprimante se remet en ligne.
12
onctions à l’appareil (suite)
F

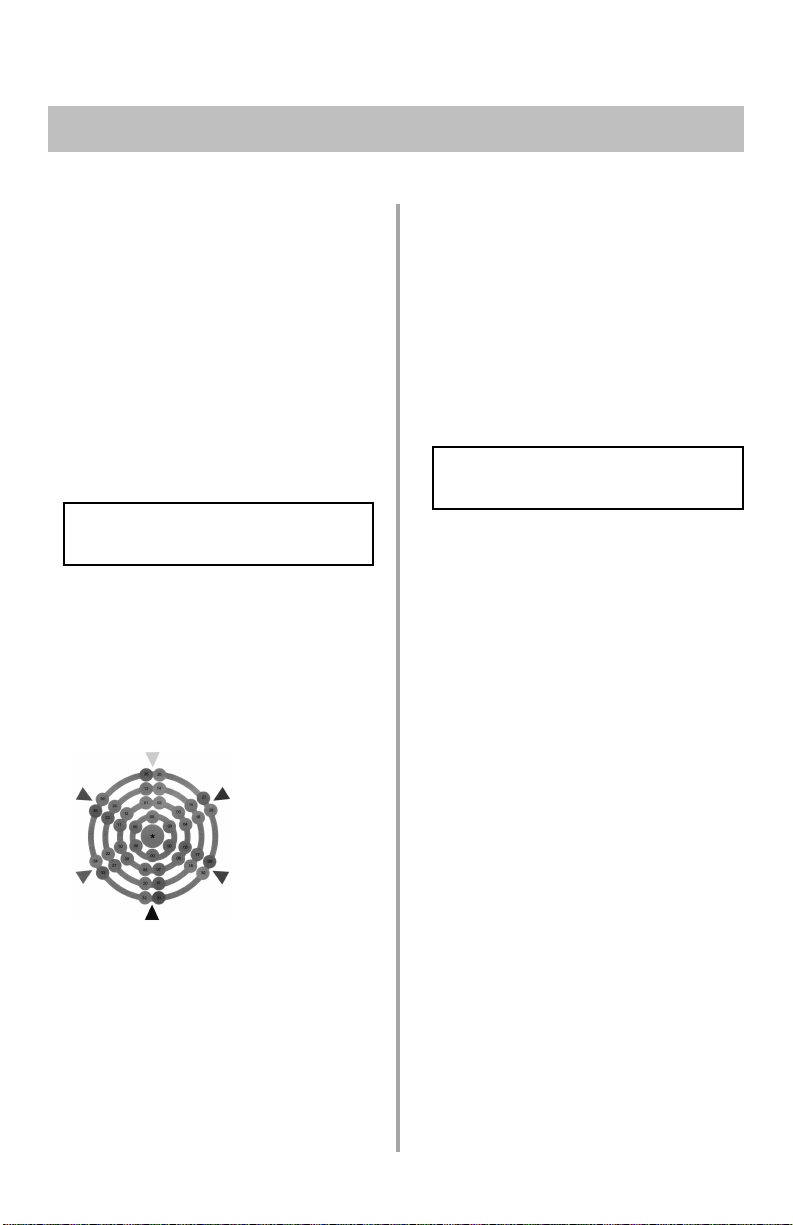

Réglage de l’équilibre
chromatique
Pour configurer l’équilibre
chromatique sur le panneau de
commande :
1. Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
COULEUR s’affiche.
2. Appuyez à plusieurs reprises sur
ITEM jusqu’à ce que
AJUSTMNT BALANCE COULEUR
RETOUR AU REGLAGE USINE
s’affiche.
3. Appuyez sur SELECT. Vous
restaurez ainsi les paramètres
d’origine qui servent de base au
réglage.
La mire chr omatique s’imprime.
MENU
• Si le cercle central ne
correspond pas au cercle 00,
déterminez de quel cercle il se
rapproche le plus et notez son
numéro.
5. Appuyez sur VALUE (+ pour
augmenter la valeur de # ou moins
pour diminuer la valeur de #)
jusqu’à ce que
AJUSTMNT BALANCE COULEUR
SELECT P A TTERN #
s’affiche, dans lequel # représente
le numéro déterminé à l’étape 4.
6. Appuyez sur SELECT.
La nouvelle valeur est appliquée et
une nouvelle mire s’imprime.
7. Vérifiez de nouveau la mire et
répétez les étapes 4 à 6 jusqu’à ce
que la couleur du cercle central
corresponde au plus près à celles
des cercles marqués 00.
4. Vérifiez la couleur du cercle
central par rapport à celles des
cercles qui l’entourent :
• Si le cercle central correspond
aux cercles marqués 00,
l’équilibre chromatique est
adéquat. Passez à l’étape 9.
L’équilibrage des couleurs est un
!
processus subjectif. Il y a peu de
chance que vous obteniez une
correspondance exacte entr e le
cercle central et ceux mar qués 00.
Répétez le processus jusqu’à ce
que vous ayez l’impression
d’avoir la correspondance, mais
pas plus de trois fois.
9. Appuyez sur ON LINE.
L’imprimante se remet en ligne.
13
onctions à l’appareil (suite)
F
Impression de la liste
de fichiers
Pour imprimer une liste des fichiers
mémorisés sur le disque dur de
l’imprimante :
1. Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
INFORMATION s’affiche à l’écran.
2. Appuyez à plusieurs reprises sur
ITEM (+ or -) jusqu’à ce que
IMPRIMER LISTE FICHIERS
s’affiche à l’écran.
3. Appuyez sur SELECT.
La liste des fichiers s’imprime et
l’imprimante se remet en ligne.
MENU
Impression de
MenuMap
Pour imprimer une liste des
paramètres courants du menu :
1. Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
INFORMA TION s’affiche à l’écran.
2. Appuyez sur ITEM (+ ou -).
IMPRIMER LES MENUS s’affiche
à l’écran.
3. Appuyez sur SELECT.
Le MenuMap s’imprime et
l’imprimante se remet en ligne.
MENU
14
onctions à l’appareil (suite)
F
Paramètres de gestion
de la consommation
La gestion de la consommation
paramètre le temps nécessaire à
l’imprimante pour passer en mode
d’attente. Cela permet d’économiser
l’énergie, mais il faut à l’imprimante
un certain temps dans ce mode pour
se réchauffer à la réception d’une
tâche d’impression ou pour accepter
des modifications de paramètres si
vous accédez à son menu.
La valeur par défaut est de
!
60 minutes. Les autres valeurs
acceptables sont 5, 10, 15, 30 ou
240 minutes; ou vous pouvez
aussi annuler la gestion de la
consommation.
Configuration du délai
d’attente
1. Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
CONFIG. SYSTEM s’affiche à
l’écran.
2. Appuyez sur ITEM (+ ou -)
jusqu’à ce que
DELAY TIME s’affiche à l’écran.
3. Appuyez à plusieurs reprises sur
VALUE (+ ou -) jusqu’à ce que le
délai d’attente qui vous intéresse
s’affiche à l’écran.
POWER SAVE
MENU
4. Appuyez sur SELECT pour
appliquer le nouveau paramètre.
5. Appuyez sur ON LINE pour
enregistrer le paramètre et sortir du
menu.
Activation/désactivation de
la gestion de la
consommation
Par défaut, la gestion de la
!
consommation est activée.
1. Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
MAINTENANCE s’affiche à
l’écran.
2. Appuyez à plusieurs reprises sur
ITEM (+ or -) jusqu’à ce que
ÉCONOMIE D’ÉNERGIE s’affiche
à l’écran.
3. Appuyez sur VALUE + pour
commuter entre
4. Appuyez sur SELECT pour
appliquer le nouveau paramètre.
5. Appuyez sur ON LINE pour
enregistrer le paramètre et sortir du
menu.
MENU
AVEC et SANS.
15
onctions à l’appareil (suite)
F
Impression d’une page
de démonstration
Pour imprimer une page de
démonstration :
1. Appuyez à plusieurs reprises sur
MENU jusqu’à ce que
INFORMATION s’affiche à
l’écran.
2. Appuyez à plusieurs reprises sur
ITEM (+ ou -) jusqu’à ce que
DEMO 1 (la page de
démonstration par défaut) ou le
nom du fichier que vous souhaitez
imprimer s’affiche à l’écran.
3. Appuyez sur SELECT.
La page de démonstration
s’imprime et l’imprimante se remet
en ligne.
MENU
16
anneau de commande
P
Touches du panneau
de commande
Touche MENU
Imprimante en ligne ou hors ligne
Appuyez dessus pour accéder au
mode Menu.
Mode Menu
Appuyez dessus pour passer à la
catégorie suivante dans le menu.
Maintenez la touche enfoncée pendant
2 secondes ou plus pour revenir à la
catégorie précédente.
Mode Mot de passe (NIP)
Appuyez dessus pour saisir un zéro
dans le mot de passe.
Touche ON LINE
Imprimante en ligne
Appuyez dessus pour mettre
l’imprimante hors ligne.
Imprimante hors ligne
Appuyez dessus pour mettre
l’imprimante en ligne.
Mode Menu
Appuyez dessus pour sortir du mode
Menu et revenir en ligne.
Mode Mot de passe (NIP)
Appuyez dessus pour saisir le chiffre
4 dans le mot de passe.
Mode d’erreur (témoin Attention
clignotant)
Si le format de papier demandé pour
le travail d’impression est différent de
celui spécifié dans le bac, appuyez sur
la touche ON LINE pour forcer le
travail malgré l’erreur.
17
anneau de commande (suite)
P
Touche [1] ITEM +
Mode Menu
Appuyez dessus pour passer à
l’élément suivant dans le menu.
Maintenez-la appuyez pour faire
défiler rapidement les éléments de
menu.
Mode Mot de passe (NIP)
Appuyez dessus pour saisir le chiffre
1 dans le mot de passe.
Touche [5] ITEM -
Touche [2] VALUE +
Mode Menu
Appuyez dessus pour avancer à la
valeur suivante d’un élément dans le
menu.
Maintenez-la enfoncée pour faire
défiler rapidement les valeurs.
Mode Mot de passe (NIP)
Appuyez dessus pour saisir le chiffre
2 dans le mot de passe.
Touche [6] VALUE -
Mode Menu
Appuyez dessus pour revenir à
l’élément précédent dans le menu.
Maintenez-la appuyez pour faire
défiler rapidement les éléments du
menu en sens contraire.
Mode Mot de passe (NIP)
Appuyez dessus pour saisir le chiffre
5 dans le mot de passe.
Mode Menu
Appuyez dessus pour revenir à la
valeur précédente d’un élément dans
le menu.
Maintenez-la enfoncée pour faire
défiler rapidement les valeurs en sens
contraire.
Mode Mot de passe (NIP)
Appuyez dessus pour saisir le chiffre
6 dans le mot de passe.
18
anneau de commande (suite)
P
Touche SELECT
Mode Menu
Appuyez dessus pour appliquer une
nouvelle valeur à un élément.
Appuyez dessus pour lancer l’action
indiquée à l’affichage
(p. ex. imprimer MenuMap).
Mode Mot de passe (NIP)
Appuyez dessus pour saisir le chiffre
3 dans le mot de passe.
Touche CANCEL
Imprimante en ligne
Appuyez dessus pour supprimer un
travail en cours de traitement :
• Un travail en cours d’impression est
annulé et supprimé.
• Un travail en cours de réception est
accepté dans sa totalité puis
supprimé.
Mode Menu
Appuyez dessus pour sortir du mode
Menu et remettre l’imprimante en
ligne.
Mode Mot de passe (NIP)
Appuyez dessus pour saisir le chiffre
7 dans le mot de passe.
19
anneau de commande (suite)
P
Témoins du panneau
de commande
Témoin READY
Allumé
L’imprimante est en ligne.
Éteint
L’imprimante est hors ligne.
Clignotant
L’imprimante reçoit des données.
Témoin ATTENTION
Allumé
Mise en garde : L’imprimante a
besoin d’attention, mais peut
continuer à fonctionner. Le message
qui s’affiche indique la nature du
problème : p. ex.
CHANGER T AMBOUR CYAN,
P APER NEAR END.
Éteint
Normal.
Clignotant
Alerte : L’imprimante a besoin d’une
attention immédiate. Le message qui
s’affiche indique la nature du
problème : p. ex.,
PAPIER, CLOSE COVER, T ONER
VIDE, INSTALL NEW IMAGE
DRUM, TRA Y1 EMPTY, BAC
RECEPTION PLEIN, SUPPORT
NON CONFORME.
TONER LOW,
BOURRAGE
20
D
égagement des bourrages de papier
Bourrage de
l’alimentation papier
OPEN FRONT COVER
380: BOURRAGE P APIER
1. Ouvrez le capot avant.
2. Faites basculer vers le bas le guide
d’alimentation du papier.
3. Retirez la feuille coincée.
4. Fermez le capot avant.
21
D
égagement des bourrages (suite)
Bourrage du
mécanisme de
transport
OPEN UPPER COVER
381: BOURRAGE P APIER
1. Poussez la poignée et soulevez le
capot.
3. Retirez tout papier coincé dans le
chemin.
4. Replacez le tambour/berceau du
toner.
2. Sortez le tambour/berceau du
toner.
5. Fermez le capot.
22
D
égagement des bourrages (suite)
Bourrage à la sortie
OPEN UPPER COVER
382: BOURRAGE P APIER
1. Si la feuille est visible, tirez la
poignée du capot supérieur,
soulevez-le légèrement et retirez la
feuille coincée.
2. Si la feuille est à l’intérieur, tirez
la poignée du capot supérieur,
relevez-le complètement et retirez
la feuille coincée.
Attention! Le mécanisme de
transfert/unité de fusion peut être
très chaud suite à l’impression.
b. Tirez le levier du rouleau de
transfert (1) vers l’avant de
l’imprimante.
c. Retirez la feuille coincée.
Il faudra peut-être que vous
!
retiriez le mécanisme de
transfert : poussez vers l’arrière
les deux leviers bleus de chaque
extrémité du mécanisme et
soulevez ce dernier. Enlevez la
feuille et repoussez le mécanisme
en place.
3. Si la feuille est prise dans le
mécanisme de transfert :
a. Sortez le tambour/berceau du
toner.
d. Repoussez le levier du
mécanisme de transfert.
e. Replacez le tambour/berceau du
toner.
4. Fermez le capot.
23
D
égagement des bourrages (suite)
Bourrage au bac X
CHECK TRA Y 1
390: BOURRAGE P APIER
1. Sortez le bac.
2. Retirez le papier coincé.
Bourrage au bac MF
CHECK MP TRA Y
391: BOURRAGE P APIER
1. Tirez la poignée du capot
supérieur, soulevez-le et retirez le
papier coincé.
2. Fermez le capot supérieur.
3. Repoussez le bac.
24
D
égagement des bourrages (suite)
Bourrage de l’unité
recto verso côté
inversion
VÉRIFIER DUPLEX
370: BOURRAGE P APIER
1. Ouvrez le capot avant.
2. Par ses poignées (carrés bleus),
tirez le bac recto verso aussi loin
que possible.
3. Retirez le papier coincé du bac.
4. Repoussez le bac en place dans
l’imprimante.
5. Fermez le capot avant.
25
D
égagement des bourrages (suite)
Bourrage de l’unité
recto verso côté
alimentation
VÉRIFIER DUPLEX
371: BOURRAGE P APIER
1. Ouvrez le capot avant.
2. Par ses poignées (carrés bleus),
tirez le bac recto verso aussi loin
que possible.
3. Relevez le couvercle et retirez le
papier coincé.
4. Rabaissez le couvercle et repoussez
le bac dans l’imprimante.
5. Fermez le capot avant.
26
D
égagement des bourrages (suite)
Bourrage de défaut
d’alimentation recto
verso
VÉRIFIER DUPLEX
372: BOURRAGE P APIER
1. Ouvrez le capot avant.
2. Par ses poignées, sortez l’unité
recto verso.
3. Localisez le papier coincé et
retirez-le.
4. Repoussez le bac en place dans
l’imprimante.
5. Fermez le capot avant.
27
hangement des cartouches de toner
C
3. Repérez la cartouche à changer et
Nº de commande
des cartouches de toner :
• Noir = 41304208
• Cyan = 41304207
• Magenta = 41304206
• Jaune = 41304205
tirez le levier de blocage bleu sur
l’extrémité droite de la cartouche
vers l’avant de l’imprimante, aussi
loin que possible.
Lorsque le message
s’affiche à l’écran, le moment est
venu de changer la cartouche, p.ex. :
INST ALL NEW T ONER
413: BLACK TONER EMPTY
1. Éteignez l’imprimante.
2. Tirez la poignée et ouvrez le capot
supérieur.
TONER EMPTY
4. Soulevez l’extrémité droite de la
cartouche et faites-la glisser vers la
droite (pour libérer le tube),
sortez-la et jetez-la conformément
aux règlements locaux.
28
hangement des cartouches (suite)
C
5. Déballez la cartouche neuve et
secouez-la à plusieurs reprises pour
répartir le toner.
6. Tenez la cartouche à l’horizontale
et retirez le ruban adhésif.
7. Tenez la cartouche à la verticale
avec orifice à gauche et levier bleu
à droite, abaissez le côté gauche
dans le tambour à images, en
faisant glisser le tube du tambour
dans l’orifice de la cartouche de
toner.
8. Appuyez légèrement sur la
cartouche pour l’enfoncer vers la
gauche, puis abaissez le côté droit
en alignant la languette blanche (1)
sur la rainure du tambour.
9. Poussez le levier de blocage bleu
vers l’arrière, aussi loin que
possible.
Attention! Poussez bien le levier à
fond vers l’arrière. Sinon, le levier
risque d’endommager la tête de
lecture DEL après avoir refermé le
capot.
29
hangement des cartouches (suite)
C

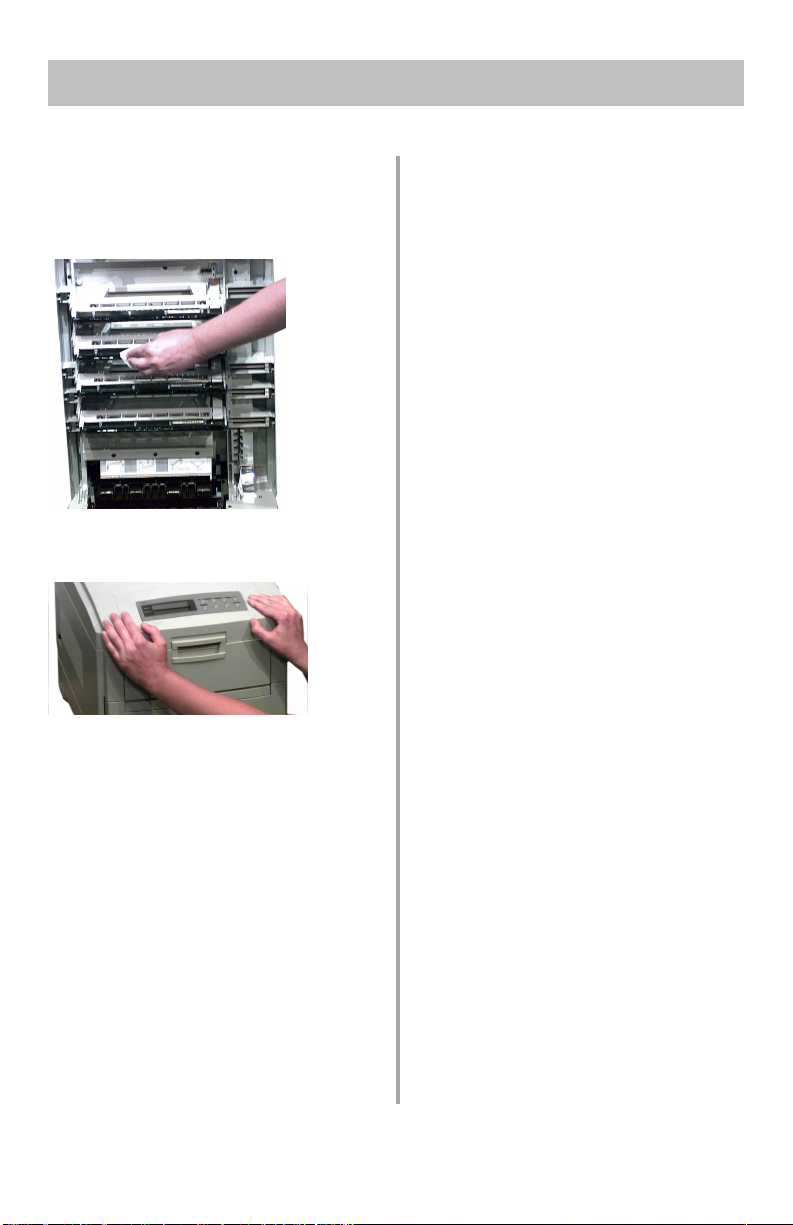

10. Essuyez la tête de lecture DEL
avec le nettoyeur de lentille DEL
fourni avec le toner.
11. Fermer le capot.
12. Rallumez l’imprimante.
Important!
Une fois la nouvelle cartouche de
toner installée, le message
LOW devrait disparaître de l’écran.
Si ce n’est pas le cas, essayez
d’imprimer une page. S’il ne
disparaît toujours pas, réinstallez
la cartouche de toner.
TONER
30
M
essages d’erreur
Messages d’erreur
Vous trouverez ci-après les messages
d’erreur les plus courants. Pour une
liste complète des messages d’erreur,
reportez-vous à « Dépannage » dans
le « OKI C7000 Series Guide de
l’utilisateur » en ligne.
XXXX TONER LOW
Signification
S’affiche sur la deuxième ligne de
l’écran pour indiquer que la cartouche
de toner de couleur XXXX s’épuise.
Remède
Prévoyez une cartouche de rechange.
INST ALL NEW T ONER
nnn: XXXXX TONER VIDE
Signification
La cartouche de toner indiquée
(XXXXX) n’a plus de toner.
Remède
Remplacez la cartouche de toner.
Reportez-vous « Changement de la
cartouche de toner ».
CHANGE XXXX IMAGE DRUM
Signification
S’affiche sur la deuxième ligne de
l’écran pour indiquer que le tambour
à images de couleur XXXX (NOIR,
p. ex.) doit être changé.
Remède
Remplacez le tambour à images
XXXX. (Suivez les directives
accompagnant le nouveau tambour.)
31
M
essages d’erreur (suite)
INST ALLER PLUS DEMÉMOIRE RAM
420: MEMORY OVERFLOW
Signification
Le volume de données dans le fichier
à imprimer dépasse les capacités
mémoire de l’imprimante.
Remède
• Réduisez le volume du fichier à
imprimer.
• Installez de la mémoire
supplémentaire (voir « Mémoire
supplémentaire » sous « Accessoires
en option » dans le « OKI C7000
Series Guide de l’utilisateur » en
ligne).
CHARGER mmmmmm
500: IMPRESSION MANUELLE
Signification
L’imprimante à reçu une commande
d’impression à partir du bac
multifonctionnel alors que celui-ci ne
contient aucun support d’impression.
Remède
Chargez le support demandé dans le
bac multifonctionnel.
tttttt PRESQUE VIDE
Signification
S’affiche sur la deuxième ligne de
l’écran pour indiquer que le support
sur le chemin d’alimentation tttttt est
pratiquement épuisé.
Remède
Chargez-en plus avant d’imprimer de
gros travaux.
32
M
essages d’erreur (suite)
REMOVE THE PAPER
480: BAC FINITION PLEIN
Signification
La pile de feuilles imprimées dans le
bac de sortie supérieur bloque la
sortie des feuilles suivantes.
Remède
Retirez la pile.
REMOVE THE PAPER
470: BAC FINITION PLEIN
Signification
Le bac de sortie arrière est plein.
Remède
Retirez la pile de feuilles imprimées
du bac de sortie arrière.
FUSER MISSING
Signification
S’affiche sur la deuxième ligne de
l’écran pour indiquer que le
mécanisme de transfert/unité de
fusion n’est pas correctement installé
ou qu’il est manquant.
Remède
Ouvrez la capot supérieur et vérifiez
le mécanisme :
• S’il est présent, appuyez dessus
pour vous assurer qu’il est
solidement verrouillé en place.
Si le message continue de
s’afficher, poussez les loquets bleus
de chaque côté de l’unité (vers les
charnières du capot), sortez-le et
réinstallez-le. Vous devriez sentir
les loquets de chaque côté
s’engager.
• Si l’unité est manquante, installezen une.
33
M
essages d’erreur (suite)
REMOVE THE PAPER
nnn: BAC X DIM PAPIERNON ADAPTÉE
Signification
Le papier dans le bac X n’est pas du
format pouvant être alimenté par le
bac.
Remède
Remplacez-le par un du bon format.
Voir « Support d’impression ».
XXXX TONER SENSOR ERROR
Signification
S’affiche sur la deuxième ligne de
l’écran pour indiquer qu’il y a un
problème avec le détecteur toner de
couleur XXXX.
Remède
Éteignez, puis rallumez l’imprimante.
Si cela n’efface pas le message,
appelez votre dépanneur local.
DISK FILE SYSTEM IS FULL
Signification
La disque dur interne de l’imprimante
est saturé.
Remède
Imprimez ou supprimez certains des
fichiers se trouvant sur le disque dur
de l’imprimante (voir « Pour
supprimer un document confidentiel
avant de l’imprimer » et « Pour
supprimer un document contrôlé
avant de l’imprimer »).
Vous pouvez aussi vous servir de
!
l’utilitaire OKI Storage Device
Manager pour nettoyer l’unité de
disque dur de l’imprimante. Vous
trouver ez de plus amples
informations sur le guide de
l’utilisateur en ligne à OKI
Storage Device Manager.
34
essages d’erreur (suite)
M
APPUYER SUR ONLINE
nnn: mmmmmm
Signification
Une erreur d’interface s’est produite.
mmmmmm indique la nature de
l’erreur (p. ex.
Remède
Appuyez sur la touche ON LINE.
ERREUR RÉSEAU).
35
ervice et assistance
S
• Rendez-vous sur notre site web
multilingue :
http://www.okidata.com
• Consultez le revendeur qui vous a
vendu votre imprimante.
• Appelez le 1-800-OKI-DATA
(1-800-654-3282), 24 heures par
jour, 7 jours sur 7.
Consignez ici le numéro
de série de votre imprimante :
_____________________________
36
Loading...
