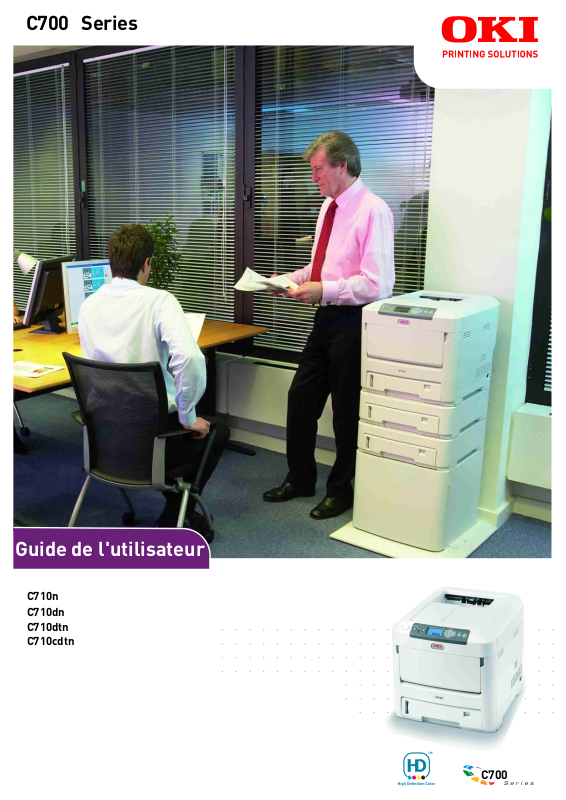

C700 Series

Guide de l'utilisateur

C710n C710dn C710dtn

C710cdtn

C700

RÉFACE

Tout a été mis en oeuvre pour que les informations contenues dans ce document soient complètes, précises et à jour. Le fabricant décline toute responsabilité quant aux conséquences d’erreurs échappant à son contrôle. Le fabricant ne peut en outre garantir que les changements éventuellement apportés aux logiciels et matériels mentionnés dans ce guide par leurs fabricants respectifs n’affectent pas la validité de ces informations. Les références faites dans ce document à des logiciels d’autre provenance ne constituent pas un accord de la part du fabricant.

Toutes les mesures ont été prises pour que ce document vous apporte une aide précieuse, toutefois nous ne pouvons garantir qu’il traite dans son intégralité toutes les informations contenus.

Les derniers pilotes et manuels sont disponibles sur :

http://www.okiprintingsolutions.com

Copyright © 2009. Tous droits réservés. Oki est une marque déposée d'OKI Electric Industry Company, Ltd. Oki Printing Solutions est une marque d'OKI Data Corporation. Energy Star est une marque de United States Environmental Protection Agency (Agence de

protection de l’environnement des Etats-Unis). Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation. Apple, Macintosh, Mac et Mac OS sont des marques déposées d’Apple Computer. D’autres noms de produits et noms de fabriques sont des marques déposées ou marques

déposées de leur propriétaire.

En tant que participant au programme Energy Star, le fabricant certifie que ce produit est conforme aux directives d’économie d’énergie émanant de cet organisme.

Ce produit est conforme aux exigences des directives du conseil 2004/108/EC (EMC), 2006/95/EC (LVD) et 1999/5/EC (R&TTE) avec les amendements éventuellement applicables par rapport aux lois des états membres relatives à la compatibilité électromagnétique et à la basse tension.

Toutes les captures d’écran utilisées dans ce manuel sont des captures Microsoft Windows XP. Ces captures peuvent varier si vous utilisez un système d’exploitation différent, toutefois le principe est identique.

Préface > 2

REMIERS SOINS D’URGENCE

Soyez prudent avec la poudre de toner : En cas d’ingestion, administrer de petites quantités d’eau fraîche et faire appel

à un médecin. NE PAS tenter de faire vomir le patient. En cas d’inhalation, emmener le patient au grand air. Faire appel à un

médecin. En cas de contact avec les yeux, rincer abondamment les yeux à l’eau froide

pendant au moins 15 minutes, en maintenant les paupières ouvertes avec les doigts. Faire appel à un médecin.

Les éclaboussures doivent être traitées avec de l’eau froide et du savon pour éviter les taches sur la peau ou les vêtements.

ABRICANT

Oki Data Corporation, 4-11-22 Shibaura, Minato-ku, Tokyo 108-8551, Japon

MPORTATEUR VERS L

Oki Europe Limited (OKI Printing Solutions) Blays House

Wick Road Egham Surrey, TW20 0HJ Royaume Uni

’UE/

REPRÉSENTANT AGRÉÉ

Pour toute question d’ordre général, sur les ventes et sur le support, contactez votre distributeur local.

NFORMATIONS RELATIVES À L’ENVIRONNEMENT

Préface > 3

ONTENU

Préface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Premiers soins d’urgence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Fabricant : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Importateur vers l’UE/représentant agréé . . . . . . . . . . . . . . . . . . . . . . . . 3

Informations relatives à l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . 3

Contenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Notes, attentions et avertissements . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Synopsis de l’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vue de face . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vue arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Changement de la langue d’affichage. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Recommandations concernant le papier . . . . . . . . . . . . . . . . . . . . . . . . . .9

Bacs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bac multifonction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Empileuse face en dessous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Empileuse face en dessus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Unité duplex . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Chargement du papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Bacs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Bac multifonction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Utilisation de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Fonctions de menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Panneau de commande : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Modification des paramètres - Utilisateur . . . . . . . . . . . . . . . . . . . . . . . . .17

Modification des paramètres - Administrateur . . . . . . . . . . . . . . . . . . . . . .18

Menu Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Menu Imprimer Infos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Imprim. travail sécurisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Menu arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Configuration admin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Statisques d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Menu Administrateur (démarrage). . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Remplacement des consommables . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Toner : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Tambour photoconducteur : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Courroie de transfert : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Unité de fusion : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Éléments du bon de commande des consommables. . . . . . . . . . . . . . . . . .40

Remplacement de la cartouche de toner. . . . . . . . . . . . . . . . . . . . . . . . . .41

Remplacement du tambour photoconducteur.. . . . . . . . . . . . . . . . . . . . . .45

Remplacement de la courroie de transfert . . . . . . . . . . . . . . . . . . . . . . . .48

Remplacement de l’unité de fusion . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Nettoyage de la tête DEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Procédures de mise à niveau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Unité recto verso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Mise à niveau de la mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Unité de disque dur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

bac(s) à papier supplémentaire(s). . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Paramétrage des pilotes d’imprimante Windows . . . . . . . . . . . . . . . . . . . .60

Contenu > 4

Armoire de stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Suppression des bourrages de papier. . . . . . . . . . . . . . . . . . . . . . . . . . .61

Principaux éléments de l’imprimante et chemins du papier. . . . . . . . . . . . .61

Codes d’erreur du détecteur de papier . . . . . . . . . . . . . . . . . . . . . . . . .62

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

Coordonnées Oki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

OTES, ATTENTIONS ET AVERTISSEMENTS

NOTE : Cette indication fournit des informations supplémentaires complétant le texte.

ATTENTION !

Cette indication donne des informations supplémentaires à respecter pour éviter des dysfonctionnements de la machine.

AVERTISSEMENT !

Cette indication donne des informations supplémentaires à respecter pour éviter tout risque d’accident corporel.

Pour garantir la protection de votre produit et vous assurer de bénéficier de toutes ses fonctionnalités, ce modèle a été conçu pour fonctionner uniquement avec les cartouches de toner d'origine. Toute autre cartouche de toner risque de ne pas fonctionner du tout, même si elle est décrite comme étant « compatible ». Si elle fonctionne, les performances du produit et la qualité de l'impression risquent d'être moindres.

L'utilisation de produits non authentiques pourrait annuler votre garantie.

Les spécifications pourront faire l'objet de modifications sans préavis. Toutes marques déposées reconnues.

Notes, attentions et avertissements > 5

NTRODUCTION

Félicitations d’avoir choisi cette imprimante couleur Oki Printing Solutions. La conception de votre nouvelle imprimante intègre des fonctionnalités avancées permettant de sortir rapidement des pages aux couleurs vives ou en noir et blanc, d’une grande netteté, sur une gamme de supports d’impression pour le bureau.

Votre imprimante comprend les fonctionnalités suivantes :

> La technologie ProQ2400 multiniveau produit des tons plus subtils et des transitions

de couleur plus lisses conférant ainsi à vos documents la qualité photo ;

> 30 pages couleur par minute pour l’impression rapide de présentations et d’autres

documents en couleur destinés à produire une forte impression ;

> 32 pages en noir et blanc par minute pour l’impression rapide et efficace de tous les

documents généraux ;

> Une résolution d’impression 600x600, 1200x600ppp (points par pouce) et ProQ2400

permettant de produire une image de haute qualité qui fait apparaître les détails les plus fins;

> Internet Protocol version 6 (IPv6) > Technologie de traitement de la couleur, à DEL numérique, de type monopasse, pour

un traitement rapide de vos pages imprimées ;

> Assistant Profil permettant de télécharger des profils ICC sur le disque dur (une

unité de disque dur est nécessaire) ;

> Émulations PostScript 3, PCL 5C, PCL 6 et Epson FX pour un fonctionnement selon

les normes techniques et une compatibilité avec la plupart des logiciels d’ordinateur ;

> Une connexion réseau selon 10Base-T et 100Base-TX permettant de partager cette

ressource précieuse parmi les utilisateurs de votre réseau de bureau ;

> Mode d’optimisation photo afin d’améliorer l’impression d’images photographiques

(lecteur Windows PCL uniquement) ;

> « Connexion Oki » : une fonction conviviale pour Windows qui fournit un lien direct

de l’écran du pilote d’impression vers un site Web dédié spécifique au modèle exact utilisé ; vous y trouverez tous les conseils, l’assistance et le support nécessaires pour vous permettre d’exploiter au mieux votre imprimante Oki ;

> « Module externe WebPrint Internet Explorer 6.0 » : une autre nouvelle fonction

pour Windows permettant d’imprimer correctement des pages Web ;

> L’utilitaire Template Manager pour Windows permettant de concevoir et d’imprimer

facilement des cartes de visite, de bannières et des étiquettes.

> Capacité du bac à papier principal de 530 feuillez A4

En outre, les fonctions optionnelles suivantes sont également disponibles :

> Une fonction automatique Impression (duplex) recto-verso assurant une

consommation économique de papier et l’impression des documents plus importants sur un support compact (en standard sur les modèles de type « dn ») ;

> Un bac à papier supplémentaire permettant de charger 530 feuilles pour minimiser

l’intervention de l’opérateur, ou du papier de divers grammages, comme le papier à lettre à en-tête, du papier d’autres formats ou divers supports d’impression ;

> De la mémoire supplémentaire permettant d’imprimer des pages plus complexes.

Par exemple, l’impression haute résolution de bannières ;

Introduction > 6

> Un disque dur pour l’enregistrement des superpositions, des macros et des polices

téléchargeables et le classement automatique d’exemplaires multiples de documents comportant de nombreuses pages ainsi que le téléchargement de profils ICC ;

> Armoire de stockage

YNOPSIS DE L’IMPRIMANTE

VUE DE

FACE

1. Empileuse de sortie, face en dessous.

Point de sortie de l’impression standard. Peut contenir jusqu’à 350 feuilles de 80g/m².

2. Tableau de l’opérateur.

Commandes de l’opérateur pilotées par menu et affichage à cristaux liquides*

3. Bac à papier.

Bac à papier standard. Peut contenir jusqu’à 530 feuilles de 80g/m².

4. Bac multifonction.

Utilisé pour l’alimentation de papier à plus fort grammage, des enveloppes et d’autres supports spéciaux. Également utilisé pour l’alimentation de feuilles simples si nécessaire.

*La langue d’affichage peut être sélectionnée parmi différentes langues. (voir « Changement de la langue

d’affichage » à la page 8).

5. Jauge à papier.

6. Manette de déverrouillage du capot avant.

7. Manette de déverrouillage du bac multifonction.

8. Bouton d’ouverture du capot supérieur

9. Têtes LED.

10. Manettes de déverrouillage de

l’unité de fusion.

11. Cartouche toner (C,M,J,N).

12. Unités ID (C,M,J,N).

13. Unité recto-verso (si intégrée).

Introduction > 7

VUE

ARRIÈRE

Cette vue indique le panneau de connexion, l’empileuse de sortie arrière et l’emplacement de l’unité duplex optionnelle (impression recto-verso).

1. Interrupteur Marche/Arrêt

2. Prise secteur

3. Unité recto-verso (si intégrée).

4. Empileuse arrière face en dessus

* L’interface réseau peut disposer d’une « prise » protectrice qui doit être retirée pour que la connexion puisse se faire.

5. Interface USB

6. Interface réseau.*

7. Interface parallèle.

Lorsque l’empileuse arrière est repliée, les feuilles de papier sortent de l’imprimante par l’arrière et elles sont empilées face en dessus. Elle est utilisée essentiellement pour les supports d’impression épais. Lorsqu’elle est utilisée avec le bac d’alimentation multifonction, le parcours du papier à travers l’imprimante est essentiellement droit. Cela évite que le papier ne soit courbé le long de son parcours et permet d’utiliser des supports d’impression dont le grammage peut être de 200 g/m².

HANGEMENT DE LA LANGUE D’AFFICHAGE

Par défaut, l’imprimante utilise l’anglais pour afficher des messages et imprimer des rapports. Si nécessaire, celle-ci peut être remplacée par l’une de ces langues :

Allemand Danois Français Néerlandais Italien Turc Espagnol Portugais Suédois Polonais Russe Grec Finnois Tchèque Hongrois Norvégien

NOTE :

1. La liste ci-dessus n’est ni complète, ni définitive.

2. Veuillez vous reporter aux informations accompagnant votre produit

(utilitaire de configuration de la langue des panneaux) pour connaître la procédure de changement du paramètre de langue.

Introduction > 8

ECOMMANDATIONS CONCERNANT LE PAPIER

Votre imprimante acceptera une diversité de supports d’impression, y compris une gamme de grammages et de formats de papier, de transparents et d’enveloppes. Cette section fournit des conseils généraux sur un choix de supports et explique comment utiliser chaque type.

Vous obtiendrez une performance optimale en utilisant du papier standard 75-90 g/m² conçu pour les photocopieurs et les imprimantes laser. Le papier Color Copy de Mondi est approprié.

L’utilisation de papier très gaufré, ou de papier grenu, très rugueux n’est pas recommandée.

Le papier préimprimé peut être utilisé mais l’encre ne doit pas causer de maculages lors de son exposition à la haute température de l’unité de fusion lors de l’impression.

Les enveloppes ne doivent pas être tordues, enroulées ou avoir subi toutes autres déformations. Elles doivent comporter également des rabats rectangulaires dont la colle reste intacte lorsqu’elle est soumise à la fusion par pression du cylindre chaud qu’utilise ce type d’imprimante. Les enveloppes à fenêtre ne sont pas adaptées.

Les transparents

particulier, éviter les transparents de bureau conçus pour une utilisation manuelle avec des markers indélébiles. Ils fondraient dans l’unité de fusion et causeraient des dommages.

doivent être conçus pour les photocopieurs et les imprimantes laser. En

Les étiquettes doivent être également adaptées aux photocopieurs et imprimantes laser, dans lesquelles la feuille de support des étiquettes est entièrement couverte d’étiquettes. Les autres types d’étiquettes risquent d’abîmer l’imprimante, étant donné que les étiquettes se décolleraient durant l’impression.

ACS

FORMAT DIMENSIONS GRAMMAGE (G/M²)

A6 (Bac MF uniquement)

A5 148 x 210 mm B5 182 x 257 mm Executive 184,2 x 266,7 mm A4 210 x 297 mm Letter 215,9 x 279,4 mm Legal (13 pouces) 216 x 330 mm Legal (13,5 pouces) 216 x 343 mm Legal (14 pouces) 216 x 356 mm

105 x 148 mm

Léger 64-74g/m² Moyen Léger 75-82g/m² Moyen 83-104g/m² Lourd 105-120g/m² Ultra-Lourd1 121-188g/m² Ultra-Lourd2 189 -220g/m²

Bac 1 : 64 - 188g/m² Bac 2/3 : 64 - 203g/m² Bac MF : 64 - 220g/m²

Si vous avez du papier identique chargé dans un autre bac (2ème ou 3ième bac si vous en avez un ou bac multifonction), vous pouvez commander à l’imprimante de passer

automatiquement à l’autre bac lorsque le bac actuel est épuisé. Lors de tirages depuis les applications Windows, cette fonction est activée dans les paramètres du pilote. Lors de tirages depuis d’autres systèmes, cette fonction est activée dans le Menu Impression. (Voir

« Fonctions de menu » à la page 16).

Recommandations concernant le papier > 9

BAC

MULTIFONCTION

Le bac multifonction peut accepter les mêmes formats que les bacs mais le grammage du papier ne peut dépasser 220 face en dessus. Ainsi, le parcours du papier dans l’imprimante est pratiquement droit.

Le bac multifonction peut charger du papier dont la largeur peut être de 76 mm à

215.9 mm et la longueur de 127.0 mm à 1220 mm (impression de bannières). Pour le papier dont la longueur dépasse 356 mm (Legal 14 pouces), utilisez du papier d’un

grammage compris entre 90 g/m² et 128 g/m² et l’empileuse (arrière) face en dessus. Utilisez le bac multifonction pour l’impression d’enveloppes et de transparents. Il est

possible de charger 50 feuilles de transparents ou 10 enveloppes à la fois, sous réserve d’une profondeur d’empilage maximum de 10 mm.

Le papier ou les transparents doivent être chargés face imprimée dessus et le bord supérieur dans l’imprimante. N’utilisez pas la fonction duplex (impression recto-verso).

MPILEUSE FACE EN DESSOUS

L’empileuse face en dessous située sur le dessus de l’imprimante peut contenir jusqu’à 350 feuilles de 80 g/m² de papier standard et peut gérer du papier jusqu’à 188 g/m². Les pages imprimées dans l’ordre de lecture (page 1 en premier) seront triées dans l’ordre de lecture (dernière page sur le dessus, le côté imprimé vers le bas).

MPILEUSE FACE EN DESSUS

g/m². Pour les papiers très épais, utilisez l’empileuse (arrière)

L’empileuse face en dessus à l’arrière de l’imprimante doit être ouverte et il convient de tirer la rallonge du bac lorsque l’empileuse doit être en service. C’est donc par là que le papier sortira après avoir suivi ce parcours, indépendamment des paramètres du pilote.

L’empileuse face en dessus peut contenir 100 feuilles de 80 g/m² de papier standard et peut accepter du papier de 220 g/m².

Utilisez toujours cette empileuse et le dispositif d’alimentation multi-usages pour le papier dont le grammage dépasse 188 g/m².

NITÉ DUPLEX

Cette option assure l’impression automatique recto-verso du papier dont la gamme de formats est identique à celle du bac 2 (c-à-d., tous les formats du bac sauf le format A6), en utilisant du papier d’un grammage compris entre 64 et 120 g/m².

NOTE : L’unité recto-verso est livrée en standard avec les modèles de type « dn ».

Recommandations concernant le papier > 10

HARGEMENT DU PAPIER

ACS

1. Retirez le bac à papier de l’imprimante.

Déployez en éventail le papier à charger, sur les bords (1) et au milieu (2), pour vous

assurer que toutes les feuilles sont détachées les unes des autres, puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles (3).

Chargement du papier > 11

3. Chargez le papier à en-tête face en dessous et le bord supérieur vers la partie frontale de l’imprimante comme l’indique l’illustration.

4. Ajustez la butée arrière (a) et les guides du papier (b) au format du papier utilisé. Pour empêcher les bourrages de papier :

> Ne laissez aucun espace entre le papier, les guides du papier et la butée arrière. > Ne remplissez pas trop le bac à papier. La charge du bac dépend du type de

papier.

> N’y placez pas de papier abîmé. > Ne chargez pas de papier de différents formats ou types. > Ne tirez pas le bac à papier durant l’impression (à l’exception du 2ème bac

conformément aux instructions données ci-dessous).

ATTENTION !

IMPORTANT : Réglez la numérotation du format de papier (c) au format de papier utilisé (A4 dans l’exemple ci-dessus).

> Fermez doucement le bac à papier.

Chargement du papier > 12

> Si vous avez deux bacs et que le 1er bac (supérieur) est utilisé pour l’impression,

vous pouvez tirer le 2ème bac (inférieur) durant l’impression pour le recharger. Cependant, si le 2ème bac (inférieur) est utilisé pour l’impression, ne tirez pas le 1er bac (supérieur). Cela provoquerait un bourrage de papier.

> Pour l’impression face en dessous, veillez à ce que l’empileuse (arrière) face en

dessus (a) soit fermée (le papier sort par le haut de l’imprimante). La charge approximative est de 350 feuilles, en fonction du grammage du papier.

> Pour l’impression face en dessus, assurez-vous que l’empileuse (arrière) face en

dessus (a) est ouverte et que la rallonge du support du papier (b) est sortie. Le papier est empilé dans l’ordre inverse d’impression et la charge du bac à papier est d’environ 100 feuilles, en fonction du grammage.

> Utilisez toujours l’empileuse (arrière) face en dessus pour le papier lourd (papier

cartonné, etc.).

ATTENTION !

Ne pas ouvrir ou fermer la sortie arrière du papier durant l’impression, ce qui entraînerait un bourrage de papier.

Chargement du papier > 13

BAC

MULTIFONCTION

1. Ouvrez le bac multifonction (a).

2. Sortez le support de papier (b).

3. Appuyez doucement sur la plate-forme de support du papier (c) pour vous assurer qu’elle est verrouillée.

4. Chargez le papier et ajustez les guides du papier (d) au format du papier utilisé.

> Pour l’impression recto sur du papier à en-tête, chargez le papier dans le bac

multifonction, face pré-imprimée en dessus, avec le bord supérieur dans l’imprimante.

> Pour l’impression recto-verso (duplex) sur du papier à en-tête, chargez le papier,

face préimprimée vers le bas, le bord supérieur du papier étant placé dans le sens opposé à l’imprimante. (L’unité duplex optionnelle doit être installée pour cette fonction.)

> Les enveloppes doivent être chargées face en dessus, le bord supérieur se

trouvant à gauche et le bord court étant placé dans l’imprimante. Ne sélectionnez pas l’impression recto verso sur les enveloppes.

> Ne dépassez pas la charge du papier avoisinant 100 feuilles ou 10 enveloppes. La

profondeur maximale de la pile de papier est de 10 mm.

5. Appuyez sur le bouton de verrouillage du bac pour libérer la plate-forme de support du papier, de manière à soulever le papier et à assurer sa prise.

Définissez le format correct du papier pour le bac multifonction dans le Menu Supports (voir

« Fonctions de menu » à la page 16).

Chargement du papier > 14

ONCTIONNEMENT

TILISATION DE L’APPAREIL

> Pour tout savoir sur l’utilisation de l’appareil et de tous ses accessoires en option, et

imprimer vos documents efficacement, reportez-vous au Guide d’impression et au Guide de codes barres.

> Pour plus d’informations sur l’accès aux fonctions de sécurité de l’imprimante et leur

utilisation, reportez-vous au Guide de sécurité.

> Pour plus d’informations sur la connexion à la fonction réseau et sur son utilisation,

reportez-vous au Guide de réseau.

Fonctionnement > 15

ONCTIONS DE MENU

Cette section indique les menus accessibles par le biais des commandes du tableau de commande de l’imprimante et affichés sur l’écran à cristaux liquides.

ANNEAU DE COMMANDE

CM YK

1. Voyant Prêt ACTIVÉ : prêt à recevoir des données.

CLIGNOTANT : traitement des données.

DÉSACTIVÉ : Hors ligne.

3. Boutons de

défilement du menu

5. Voyant Attention

Passe en mode Menu. Dans le mode Menu, passe à l’élément de menu suivant ou précédent.

Appuyez pendant 2 secondes ou plus pour passer rapidement au menu suivant ou précédent.

ACTIVÉ: Un avertissement est transmis. L’impression pourrait être possible (par exemple en cas de faible niveau de toner).

CLIGNOTANT Une erreur s’est produite. L’impression est impossible (par exemple plus de toner).

DÉSACTIVÉ: Condition normale.

2. Écran

4. Bouton Online (En ligne)

6. Bouton Précédent

Affiche l’état de l’imprimante et les messages d’erreur.

Bascule entre ONLINE (EN

LIGNE et OFFLINE (HORS LIGNE).

Lorsque vous appuyez sur cette touche en mode Menu, vous quittez le menu et passez à l’état EN LIGNE.

Fait défiler l’écran AIDE. Lorsque vous appuyez sur

cette touche dans l’état « WRONG PAPER (PAPIER INCORRECT) » ou « WRONG PAPER SIZE (FORMAT DE PAPIER INCORRECT) », l’impression est effectuée obligatoirement sur le papier chargé.

Retourne à l’option de menu précédente, du niveau supérieur.

Fonctions de menu > 16

7. Bouton Entrée

9. Bouton Help (Aide)

ODIFICATION DES PARAMÈTRES

En mode ONLINE (En ligne) ou OFFLINE (Hors ligne) : accède au mode Menu.

En mode Menu : détermine le paramètre sélectionné.

Fournit un conseil lorsqu’une erreur, par exemple une taille de papier incorrecte, se produit

- U

TILISATEUR

8. Bouton (Annuler)

10. Bouton Shutdown/ Restart (Arrêt/ Redémarrage)

Lorsque l’utilisateur appuie sur ce bouton pendant 2 secondes ou plus, les données en cours d’impression ou reçues sont supprimées.

Supprime les données lorsque l’utilisateur appuie dessus alors que WRONG PAPER SIZE (Format de papier incorrect), RUN OUT OF PAPER (Fin de papier), TRAY 1 IS OPEN (Bac 1 ouvert), or TRAY 1 IS NOT FOUND (Bac 1 introuvable) s’affiche.

Lorsque vous appuyez sur cette touche en mode Menu, vous quittez le menu et passez à l’état EN LIGNE.

Exécute la procédure appropriée de mise à l’arrêt/ redémarrage pour empêcher d’éventuels dommages à l’appareil

Il convient de noter qu’un grand nombre de ces paramètres peuvent être remplacés par des paramètres des pilotes d’imprimante Windows, ce qui est souvent le cas. Toutefois, il est possible de laisser plusieurs paramètres du pilote identiques à ceux de l’imprimante, qui prendront implicitement les valeurs saisies dans ces menus d’imprimante.

Le cas échéant, les paramètres réglés à l’usine sont indiqués en gras dans les tableaux suivants.

Dans le mode normal de fonctionnement, connu sous le nom de « mode d’attente », l’écran à cristaux liquides de l’imprimante indiquera « Prêt à imprimer ». Dans ce mode, appuyez sur les boutons Menu haut et bas sur le tableau de commande pour passer à l’arbre de menus; vous pouvez ainsi parcourir la liste de menus jusqu’à ce que le menu désiré s’affiche. Procédez ensuite de la façon suivante :

1. Appuyez sur Enter (Entrée) pour passer au menu.

2. Utilisez les boutons haut et bas MENU du panneau de contrôle pour faire défiler les menus. Lorsque l’option que vous voulez changer est affichée, appuyez sur Enter (Entrée) pour afficher les sous-menus de cet élément.

3. Utilisez les touches MENU haut et bas pour parcourir les options du sous-menu.

Lorsque l’option que vous voulez changer est affichée, appuyez sur Enter (Entrée) pour afficher le réglage.

4. Utilisez les touches MENU haut et bas pour parcourir les réglages disponibles pour l’élément du sous-menu. Lorsque l’option que vous voulez changer est affichée, appuyez sur Enter (Entrée) pour afficher le réglage. Un astérisque (*) apparaîtra en regard du paramètre, indiquant que ce paramètre est actuellement opérant.

5. Choisissez l’une des deux instructions suivantes :

> Appuyez sur Back (Précédent) pour passer à la liste d’options du menu.

ou…

> Appuyez sur la touche ON LINE ou Cancel (Annuler) pour quitter l’arbre de

menus et repasser en mode d’attente.

Fonctions de menu > 17

ODIFICATION DES PARAMÈTRES

- A

DMINISTRATEUR

Vous pouvez définir si chaque catégorie doit être activée ou désactivée dans le menu utilisateur.

Les catégories désactivées ne sont pas affichées dans le menu utilisateur. Seul un administrateur système peut modifier ces paramètres.

1. Éteignez l’imprimante. Allumez l’imprimante tout en appuyant sur le bouton Enter (Entrée). Lorsque Boot Menu apparaît, ôtez votre doigt du bouton.

2. Appuyez sur le bouton Enter (Entrée).

3. Lorsque Saisir mot de passe apparaît, appuyez sur le bouton haut ou bas MENU,

chaque fois suivi du bouton Enter (Entrée), puis Enter (Entrée) plusieurs fois pour entrer la première ligne du mot de passe, puis appuyez sur le bouton Enter (Entrée).

Entrez un mot de passe de quatre à neuf chiffres.

Le mot de passe par défaut est aaaaaa.

4. Appuyez sur le bouton Enter (Entrée).

5. Appuyez sur le bouton MENU haut et bas jusqu’à ce que la catégorie à changer

s’affiche.

6. Puis, appuyez sur le bouton Enter (Entrée).

7. Appuyez sur le bouton MENU haut ou MENU bas jusqu’à ce que l’élément à changer s’affiche.

8. Puis, appuyez sur le bouton Enter (Entrée) .

9. Avec le bouton MENU haut ou le bouton MENU bas, identifiez le paramètre requis.

10. Appuyez sur le bouton Enter (Entrée) pour entrer un astérisque (*) à droite du paramètre

sélectionné.

11. Appuyez sur le bouton On Line (En ligne) » pour passer à l’état en ligne. L’appareil redémarre automatiquement.

ENU CONFIGURATION

ÉLÉMENT ACTION DESCRIPTION

Compteurs Pages Bac 1

Bac 2* Bac 3* BAC MF *Remarque : Seulement

disponibles lorsque des bacs en option sont présents

Durée vie consommables

Tam b our c ya n Tambour magenta Tam b our j aun e Tam b our n oir Courroie Unité de fusion Tone r c ya n Tone r m ag en ta Toner jaune Tone r n oi r

Sélectionnez une option pour afficher le nombre total de pages imprimées à partir du bac concerné.

Sélectionnez une option pour afficher le pourcentage restant du consommable.

Fonctions de menu > 18

ÉLÉMENT ACTION DESCRIPTION

Réseau Nom d’imprimante

Nom abrégé Sous-réseau d’adresses IP Passerelle Adresse MAC Network FW Version Version pages web

Système N° de Série

N° d’immobilisation Numéro de Lot Version CU Version PU Mémoire totale Mémoire Flash Disque Dur

ENU IMPRIMER INFOS

Affiche le nom complet de l’imprimante. Affiche une version abrégée. Adresse le sous-réseau d’adresses IP du réseau. Affiche la passerelle du réseau. Affiche l’adresse MAC de l’imprimante.. Affiche la révision du microprogramme du réseau. Affiche la version de la page Web.

Afficher des informations pour ces éléments

Ce menu permet d’afficher rapidement la liste des options stockées dans l’imprimante.

ÉLÉMENT ACTION DESCRIPTION

Configuration Exécuter Sélectionnez Exécuter pour imprimer un rapport de

configuration.

Réseau Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Exécuter pour imprimer des informations sur le réseau.

Page démo Démo 1 Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Exécuter pour imprimer une page de démonstration.

Liste fichiers Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Exécuter pour imprimer une liste de fichiers de tâches. (affichée uniquement si FileSystem est installé).

Liste polices PS Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Exécuter pour imprimer une liste de polices d’émulation Postscript.

Liste polices PCL Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Liste polices IBM PPR Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Liste polices EPSN FX Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Rapport d’utilisation Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Journal d’erreurs Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Exécuter pour imprimer une liste de polices PCL.

Exécuter pour imprimer une liste de polices IBM PPR.

Exécuter pour imprimer une liste de polices Epson FX.

Exécuter pour imprimer une liste des pages couleur et monochromes imprimées.

Exécuter pour imprimer le journal d’erreurs.

Liste profils couleur Exécuter Descendez jusqu’à ce paramètre et sélectionnez

Exécuter pour imprimer une liste de profils couleur.

Fonctions de menu > 19

MPRIM. TRAVAIL SÉCURISÉ

NOTE : S’affiche uniquement si un disque dur en option est installé.

ÉLÉMENT ACTION DESCRIPTION

Travail encrypté Non trouvé

Imprimer Supprimer

Sert à imprimer une page d’impression d’authentification cryptée (tâche cryptée) stockée sur disque dur.

Après l’entrée d’un mot de passe, « Recherche du travail » s’affiche jusqu’à ce qu’une tâche appropriée pour le mot de passe soit trouvée.

(le temps de recherche augmente en fonction du nombre de tâches stockées sur disque dur, et l’imprimante peut prendre jusqu’à 20 sec.)

La recherche peut être annulée en appuyant sur le bouton Cancel (Annuler).

Non trouvé est affiché lorsqu’un fichier pouvant être imprimé n’est pas disponible.

Le message suivant apparaît si un fichier imprimable est disponible.

Travail encrypté Imprimer Supprimer

Un ensemble de toutes les tâches est imprimé si Imprimer est sélectionné et si le bouton Enter (Entrée) est pressé.

Le message suivant apparaît si Supprimer est sélectionné.

Etes-vous sûr ? Oui Non

Le menu source réapparaît si Non est sélectionné. Toutes les tâches sont supprimées si Oui est sélectionné. Les tâches d’impression avec une authentification

cryptée stockée sur disque dur sont supprimées par une méthode de suppression spécifiée par le pilote après impression ou instruction de suppression depuis le menu.

Fonctions de menu > 20

ÉLÉMENT ACTION DESCRIPTION

Travail mémorisé Non trouvé

Imprimer Supprimer

Sert à imprimer un travail mémorisé sur disque dur. Non trouvé est affiché lorsqu’un fichier pouvant être

imprimé n’est pas disponible. Le message suivant apparaît si un fichier imprimable est

disponible.

Travail mémorisé Imprimer Supprimer Lorsque Imprimer est sélectionné, Nombre

exemplaires s’affiche et le nombre de pages à imprimer

peut être spécifié. Spécifiez le nombre de pages à imprimer et appuyez sur

le bouton Enter (Entrée). Le message suivant apparaît si Supprimer est

sélectionné.

Etes-vous sûr ? Oui Non

Si Non est sélectionné, vous revenez au menu précédent.

Si Oui est sélectionné, toutes les tâches sont supprimées.

Fonctions de menu > 21

ENUS

ÉLÉMENT ACTION DESCRIPTION

Configuration bac Alimentation papier

Par défaut : Bac 1

Changement bac autom.

Par défaut : Activé

Séquence bac

Par défaut : Bas

Unité de mesure

Par défaut : millimètre

Configuration bac 1

Par défaut : Format papier:Cassette/

Personnalisé Support

Type :Standard/En-tête/ Velin/recyclé/ Cartonné/ Mat/Brillant/ *Type utilisateur 1-5

Support Grammage :Léger/Moyen Léger/Moyen/ Lourd/Ultra lourd1

Sélectionnez un bac (condition par défaut indiquée par *) Sélectionnez par défilement et le bouton Enter (Entrée).

Active ou désactive Auto (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Sélectionne la séquence de bacVers le bas/ Vers le haut/Bac alim. Papier (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Sélectionnez les unités de mesure pouces ou millimètre (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Configurez Format de papier/Type de support/Grammage papier. Définit la condition par défaut (indiquée par *) Sélectionnez par défilement et par le bouton Enter (Entrée).

*Les types d’utilisateur 1 à 5 sont affichés seulement s’ils sont enregistrés dans le PC hôte.

Fonctions de menu > 22

ÉLÉMENT ACTION DESCRIPTION

Configuration bac (suite)

Configuration bac MF

Format papier :A4/A5/A6/B5/

Legal14/Legal 13.5/ Legal13/Letter/ Executive/

Personnalisé/

Com-9 Envelope/ Com-10 Envelope Monarch Envelope DL Envelope/C5

Type de support) :

Standard/ En-tête/ Transparent/ Etiquettes/Velin/ Recyclé/Cartonné /Mat Brillant/

Support type utilisateur 1-5 Grammage : Léger/Moyen

Léger/Moyen/

Lourd/

Ultra lourd 1/

Extra lourd 2 Utilisation bac MF :Ne pas utiliser/

Si support

non dispo.

Configurez Format de papier/Type de

support/Grammage papier/Utilisation bac MF. Définit la condition par défaut (indiquée

par *) Sélectionnez par défilement et par le bouton Enter (Entrée).

Les types d’utilisateur 1 à 5 sont affichés seulement s’ils sont enregistrés dans le PC hôte.

Grammage 189 ~ 220 g/m

Définit l’utilisation du bac MF. Si support non dispo : Si le papier n’est pas disponible, du papier est demandé depuis le bac MF au lieu du bac spécifié.

Ne pas utiliser : définit sets Bac MF non disponible dans Sélection bac automatique et Changement bac autom.

Configuration Bac2* Configuration Bac3*

*Note : uniquement présent si l’option est installée

Fonctions de menu > 23

ÉLÉMENT ACTION DESCRIPTION

Configuration Système

Délai de mise en veille Par défaut : 5

Effacement Avertiss. Par défaut : Bouton

ONLINE

Continuation auto. Par défaut : Désactivé

Délai d’attente manuel

Par défaut : 60

Attente Opérateur (PS)

Par défaut : 40

Sur message toner bas

Par défaut : Poursuivre

Faites un choix parmi 5/10/15/30/60 Minutes (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Sélectionnez l’une des valeurs suivantes : Bouton ONLINE/Tâche suivante (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée). Tâche PS seulement.

Sélectionnez Activé/Désactivé (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Sélectionnez Désactivé/30 secondes/60 secondes (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Sélectionnez Off/5/10/20/30/40/50/60/

90/120/150/180/210/240/270/300 secondes (la condition par défaut est indiquée

par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Choisissez une action à effectuer lorsque le capteur de toner indique un bon niveau de toner. Sélectionnez Poursuivre/Arrêter (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Reprise sur bourrage Par défaut : Activé

Rapport d’erreurs Par défaut : Désactivé

Position de l’impression

Par défaut : 0.00

Règlage noir papier -2/-1/0/+1/+2

Par défaut : 0

Réglage couleur papier -2/-1/0/+1/+2

Par défaut : 0

Réglage noir trans. -2/-1/0/+1/+2 Par défaut : 0

Réglage couleur trans. -2/-1/0/+1/+2 Par défaut : 0

Sélectionnez l’une des valeurs Activé/ Désactivé (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

Sélectionnez l’une des valeurs Ajuster X/

Ajuster Y/Ajuster Recto-Verso X/Ajuster Recto-Verso Y (la condition par défaut est

indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée). Définir la mesure

Sert à effectuer un réglage fin de l’impression du noir sur le papier.

Sert à effectuer un réglage fin de l’impression de la couleur sur le papier.

Sert à effectuer un réglage fin de l’impression du noir sur les transparents.

Sert à effectuer un réglage fin de l’impression de la couleur sur les transparents.

Fonctions de menu > 24

ÉLÉMENT ACTION DESCRIPTION

Configuration Système (suite)

ENU ARRÊT

Réglage SMR +3/+2/+1/-1/

-2/-3/

Par défaut : 0

Réglage BG +3/+2/+1/-1/

-2/-3/

Par défaut : 0

Nettoyage tambour

Par défaut : Désactivé

Hex Dump Exécuter Imprime les données reçues du PC hôte en

Ce menu n’apparaît que si le disque dur est installé.

Pour corriger les variations dans les résultats d’impression causées par les conditions de température/humidité et la différence de densité/fréquence d’impression.

Modifiez le réglage lorsque la qualité d’impression est inégale.

Pour corriger les variations dans les résultats d’impression causées par les conditions de température/humidité et la différence de densité/fréquence d’impression.

Modifiez le réglage lorsque l’arrire-plan est sombre.

Définit s’il convient de positionner le tambour en position de repos avant l’impression afin de réduire les lignes blanches horizontales.

Sachez que cela écourtera la durée de vie ID du niveau de la rotation (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée).

vidage hexadécimal. La mise hors tension rétablir le mode Normal.

Cette option doit toujours être sélectionnée avant d’arrêter l’imprimante, de façon à ce qu’aucune donnée du disque dur ne soit perdue.

ÉLÉMENT PARAMÈTRES DESCRIPTION

Mise hors tension Exécuter Effectue un arrêt contrôlé de l’imprimante, en

veillant à ce que tous les fichiers du disque dur interne soient fermés avant la mise hors tension. Ne mettre l’imprimante hors tension que lorsque l’affichage indique que la procédure d’arrêt est terminée.

Fonctions de menu > 25

ONFIGURATION ADMIN

ÉLÉMENT PARAMÈTRES DESCRIPTION

Saisir mot de passe

Config réseau

xxxxxxxxxxxx Entrez un mot de passe pour passer dans le menu

TCP/IP Activer

Désactiver

Version d’IP IP v4

IP v4+v6

NetBEUI Activer

Désactiver

NetWare Activer

Désactiver

EtherTalk Activer

Désactiver

Frame Type Auto

802.2

802.3 Ethernet II SNAP

Configuration admin. Le mot de passe doit comporter de 6 à 12 caractères

alphanumériques (ou mélange). La valeur par défaut est « aaaaaa ».

Définit le protocole TCP/IP. Activer : Le protocole TCP/IP est disponible. Désactiver : Le protocole TCP/IP n’est pas disponible.

Définit la version d’IP. Fonctionne avec IPv4 pour IPv4 (non valide avec IPv6). Fonctionne avec IPv4 et IPv6.

Active ou désactive le protocole NETBEUI.

Active ou désactive le protocole NetWare.

Active ou désactive le protocole EtherTalk.

Définit le type de trame. Netware doit être activé.

Réglage adresse IP

Adresse IP xxx.xxx.xxx.xxx Définit l’adresse IP.

Masque sous-réseau

Adresse passerelle

Web Activer

Teln e t Acti ver

FTP Activer

Auto

Manuelle

xxx.xxx.xxx.xxx Définit le masque de sous-réseau.

xxx.xxx.xxx.xxx Définit l’adresse de la passerelle (routeur par défaut).

Désactiver

Définit la méthode de réglage de l’adresse IP. TCP/IP doit être activé.

TCP/IP doit être activé.

0.0.0.0 signifie l’absence de routeur. TCP/IP doit être activé.

Active ou désactive le Web. Activer : Web/IPP est disponible.

Désactiver : Web/IPP n’est pas disponible. TCP/IP doit être activé.

Active ou désactive Telnet. Activer : Telnet est disponible.

Désactiver : Telnet n’est pas disponible. TCP/IP doit être activé.

Active ou désactive FTP. Activer : FTP est disponible.

Désactiver : FTP n’est pas disponible. TCP/IP doit être activé.

Fonctions de menu > 26

ÉLÉMENT PARAMÈTRES DESCRIPTION

Réseau Configuration (suite)

Config. Impression

SNMP Activer

Désactiver

Vitesse du réseau

Hub Link Setting

Paramètres d’usine?

Emulation Auto

Normal

Petit

Vitesse automatique

100Base-TX Full 100Base-TX Half 10Base-T Full 10Base-T Half

Exécuter Spécifie s’il convient d’initialiser les paramètres par défaut

PostScript PCL IBM PPR EPSON FX

Active ou désactive SNMP. Activer : SNMP est disponible.

Désactiver : SNMP n’est pas disponible. TCP/IP ou NetWare doit être activé.

Lorsque Normal est sélectionné, le réseau peut fonctionner efficacement même lorsqu’il est connecté à un concentrateur à arborescence étendue. Cependant, le temps de démarrage peut s’allonger lorsque des ordinateurs sont connectés à deux ou trois réseaux locaux.

Lorsque Petit est sélectionné, les ordinateurs peuvent couvrir deux ou trois petits réseaux locaux à un grand réseau local, mais peuvent ne pas fonctionner efficacement lorsque le réseau est connecté à un concentrateur à arborescence étendue.

Définit une méthode pour établir une liaison à un concentrateur. Lorsque Auto est choisi, une méthode de connexion à un concentrateur est sélectionnée automatiquement.

d’usine pour le réseau.

Sélectionne un langage d’imprimante.

Copies 1- 999 Sélectionne le nombre de copies par défaut.

Recto verso Activé/

Désactivé

Reliure Bord long

Bord court

Contrôle support

Résolution 600dpi

Mode Economie de toner

Activer

Désactiver

600x1200dpi

600dpi multiniveaux.

Activé/

Désactivé

Spécifie l’impression recto verso (option) si une unité recto verso est installée et activée.

Spécifie la reliure en impression recto verso (si une unité recto verso est installée et activée).

Définit si l’imprimante contrôle la correspondance de la taille des données et celle du bac. Seuls les formats standard sont contrôlés.

Définit la résolution par défaut.

Cette fonction fonctionne efficacement uniquement si l’entrée des données correspond à des données RVB couleur. Ce réglage est valide en PS et PCL, mais n’est pas pris en compte dans les cas suivants.

(1) PS : Si la correspondance couleur est désactivée. (2) PS : Si un réglage autre que correspondance des

couleurs ASIC est choisi. (3) PS : Des données CMJN lorsque le mode de simulation

d’encre est employé dans tout autre cas sauf le cas (1) et le cas (2) tant que les données sont RVB).

(4) Données binaires PCL (couleur/monochrome).

Fonctions de menu > 27

ÉLÉMENT PARAMÈTRES DESCRIPTION

Configuration d’impression (suite)

Vitesse impression Mono

Par défaut Orientation

Longueur form.

Format d’édition

Auto

Vitesse couleur Vitesse normale Haute qualité

Portrait

Paysage

5 lignes ~

60 lignes

~ 128 lignes

Format bac/

Letter/ Executive/ Legal14/ Legal13.5/ Legal13/A4/A5/ A6/B5/Custom/ C5/Com-10 Envelope/ Monarch Envelope/DL Envelope/C5/ Com-9 Envelope

Définit la vitesse d’impression monochrome. Imprime à la vitesse la mieux adaptée pour le processus de la page si Auto est choisi.

Imprime toujours à la vitesse d’impression couleur si Couleur est choisi.

Imprime toujours à la vitesse d’impression monochrome si Normal est choisi.

Imprime toujours à 26 ppm de la vitesse d’impression couleur si High Quality est choisi.

Spécifie l’orientation de l’impression. Non valide pour PS (valide uniquement pour PCL/

IBMPPR/EPSONFX/ HP-GL2).

Définit le nombre de lignes à imprimer sur une page. Non valide pour PS (valide uniquement pour PCL/HP-

GL2). Les valeurs par défaut indiquées à gauche sont pour

Letter/A4. Cependant, en pratique, elles changent en fonction de la taille de papier chargée dans le bac.

Définit la taille d’une zone à utiliser lorsque le PC hôte ne spécifie pas la taille via la commande de désignation du format d’édition du papier (non valide pou PS - seulement pour PCL).

Trapping Désactivé

Proche Large

Largeur Trapping X

Largeur Trapping Y

Dimension X 64 mm

Dimension Y 127 mm

0 pixels ~ 4 pixels

210 mm

~ 216 mm

297 mm

~ 1220 mm

Le trapping est une technique pré-presse consistant à créer de petits débordements entre couleurs contiguës afin de masquer les problèmes de repérage dans la production graphique.

Définit la dimension horizontale de la zone de trapping.

Définit la dimension verticale de la zone de trapping.

Spécifie la largeur de papier d’un papier personnalisé comme valeur par défaut.

Définit un format de papier à des angles droits par rapport à la direction d’avance du papier.

Spécifie la longueur de papier d’un papier personnalisé comme valeur par défaut.

Définit un format de papier dans la même direction que la direction d’avance du papier.

Fonctions de menu > 28

ÉLÉMENT PARAMÈTRES DESCRIPTION

Configuration PSRéseau

Protocole

Parallèle Protocole

Protocole USB

Configuration PCL

Source police

Numéro police

Densité caractères

ASCII/RAW Spécifie le mode du protocole de communication PS des

données provenant du port NIC. (en mode RAW, Ctrl-T n’est pas valide). Modèles PS

seulement.

ASCII/RAW Spécifie le mode du protocole de communication PS des

données provenant du port Centronics. (en mode RAW, Ctrl-T n’est pas valide). Modèles PS

seulement.

ASCII/RAW Spécifie le mode du protocole de communication PS des

données provenant du port USB. (en mode RAW, Ctrl-T n’est pas valide). Modèles PS

seulement.

Résidente Spécifie l’emplacement de la police PCL par défaut.

I0 ~ I90 Définit le numéro de la police PCL.

La plage valide de cette variable change selon le réglage SOURCE POLICE à ce moment. Si la police par défaut est choisie pour SOURCE POLICE, le numéro commence 0. Sinon, le numéro commence à 1. La valeur maximale est égale au nombre de polices installées dans SOURCE POLICE.

99,9 CPI ~

10,00 CPI

~ 0,44 CPI

La largeur de la police par défaut PCL exprimée en caractères par pouce (CPP) La police par défaut est une police dimensionnable à pas fixe.

La valeur du pas s’affiche jusqu’à la deuxième position décimale.

Affiché seulement lorsque la police sélectionnée dans Numéro police est une police dimensionnable à espacement fixe.

Table de caractères

Largeur impression A4

Saut de pages blanches

Fonction CR CR/CR+LF Définit l’action à effectuer à la réception du code CR en

PC-8 Définit le jeu de symboles de PCL (voir le panneau de

commande de l’appareil pour une liste complète).

78 colonnes

80 colonnes

Activé/

Désactivé

Définit le nombre de caractères pour du papier A4. AUTO LF. C’est pour des caractères à 10 CPP lorsque le mode CR/LF

Auto est désactivé. Ce menu est activé uniquement lorsque du papier A4 est

sélectionné dans le menu qui définit la largeur d’impression du papier A4 en orientation portrait.

Habituellement, une telle largeur d’impression de papier A4 a une largeur légèrement plus étroite que 8 pouces (environ 7,93 pouces).

Ce réglage ne peut pas imprimer 80 caractères à 10 CPP (imprime seulement jusqu’à 78 caractère à 10 CPP. 80 caractères définis à Largeur impression A4 élargissent les marges droite et gauche.

Une commande PCL sélectionne ou sélectionne/ désélectionne le mode Auto CR/LF.

Définit qu’il convient d’éjecter une page sans données à imprimer (page blanche) à la réception d’une commande FF (OCH) en mode PCL. Désactivé : Éjection.

PCL. CR : Retour chariot

CR+LF : Retour chariot et saut de ligne

Fonctions de menu > 29

ÉLÉMENT PARAMÈTRES DESCRIPTION

Configuration PCL (suite)

Fonction LF LF/LF+CR Définit l’action à effectuer à la réception du code LF en

PCL. LF: Saut de ligne

LF+CR : Saut de ligne et retour chariot

Marge d’impression

Vrai noir

Ajust. Largeur stylo

Normal

1/5 pouce 1/6 pouce

Activé/

Désactivé

Activé/

Désactivé

Définit une zone non imprimable de papier. La largeur de la zone le long des bords droit et gauche du

papier (les côtés gauche et droit dépendent de l’orientation du papier).

NORMAL : Compatible émulation PCL, environ 1/4~1/4,3 pouce (selon le papier) est en dehors de la zone imprimable.

Définit s’il convient d’utiliser le noir composite(cmjn mélangés) ou le noir pur (N seulement) pour le noir (100%) dans les données d’image.

Désactivé : Mode utilisant le noir composite ALLUMÉ: Mode utilisant le noir pur (PCL uniquement)

Lorsqu’une largeur minimale est spécifiée dans PCL, parfois une ligne 1 point semble brisée.

Avec Ajust. LARGEUR STYLO réglé sur Activé, lorsque la largeur minimale est spécifiée, la largeur de la ligne sera accentuée afin de de paraître plus large qu’une ligne 1 point.

Lorsque Ajust. LARGEUR STYLO est réglé sur Désactivé, la ligne apparaît comme auparavant.

Config IBM PPR

ID Bac 2 1 ~ 5 ~ 59 Définit le bac 2 pour la commande de destination

d’alimentation papier (ESC&l#H) en émulation PCL5e. (affiché uniquement si le bac 2 est installé).

ID Bac 3 1 ~ 20 ~ 59 Définit le bac 3 pour la commande de destination

d’alimentation papier (ESC&l#H) en émulation PCL5e. (affiché uniquement si le bac 3 est installé).

ID BacMF 1 ~ 4 ~ 59 Définit le bac pour la commande de destination

Pas caractères

Condeser police

Ensemble caractères

Table de caractères

Lettre O Style

10 CPI

12 CPI 17 CPI 20 CPI Proportionnel

12CPI à 20CPI

12CPI à 12CPI

ENSEMBLE-2

ENSEMBLE-1

IBM 437 Définit le jeu de symboles pour IBM PPR (voir le panneau

Activer/

Désactiver

d’alimentation papier du bac MF (ESC&l#H) en émulation PCL5e.

Indique l’espacement des caractères en mode d’émulation IBM PPR.

Indique un espacement de 12 CPP pour le mode condensé.

Définit un jeu de caractères.

de commande de l’appareil pour une liste complète).

Indique le style qui remplace ø (9B) et ¥ (9D) par ø (ou) et Ø (zéro).

Caractère zéro

Pas ligne 6/8 LPI Définit l’interligne

Normal/Barré Indique le style de 0 (zéro). BARRÉ : ZÉRO AVEC BARRE

Fonctions de menu > 30

ÉLÉMENT PARAMÈTRES DESCRIPTION

Config IBM PPR (suite)

Config EPSON FX

Saut de pages

Activé/

Désactivé

Définit s’il convient d’éjecter une page blanche. Disponible seulement lorsque le mode simplex est activé.

blanches

Fonction CR CR/CR+LF Définit l’action à effectuer à la réception du code CR.

Fonction LF LF/LF+CR Définit l’action à effectuer à la réception du code LF.

Longueur

80/136 colonnes Indique le nombre de caractères par ligne.

ligne

Longueur form.

Position HdP 0,0/0,1/~1,0

11/11,7/12 pouces

Indique la longueur du papier.

Définit la position à partir du haut du papier.

pouce

Marge gauche

Ajust. Lettre

0,0/0,1/~1,0 pouce

Activer/

Désactiver

Définit le niveau de décalage de la position de départ d’impression horizontale vers la droite.

Règle le mode d’impression de façon à pouvoir imprimer les données, soit 11 pouces (66 lignes), dans la zone imprimable au format LETTER.

Hauteur texte

Ident./Diff Définit la hauteur d’un caractère.

IDENT. : quel que soit le CPP, hauteur identique. DIFF : Hauteur variable en fonction du CPP.

Espacement des caractères

10 CPI/12 CPI/ 17 CPI

20 CPI/

Indique la densité des caractères en émulation Epson FX.

Proportionnel

Ensemble caractères

Table de caractères

ENSEMBLE-2

Définit un jeu de caractères.

ENSEMBLE-1

IBM 437 Définit le jeu de symbole pour l’émulation Epson FX.

(voir le panneau de commande de l’appareil pour une liste complète).

Style lettre OActiver/

Désactiver

Caractère

Normal/Barré Indique le style de 0 (zéro). BARRÉ : ZÉRO AVEC BARRE

Indique le style qui remplace ø (9B) et ¥ (9D) par ø (ou) et Ø (zéro).

zéro

Pas ligne 6/8 LPI Définit l’interligne

Saut de pages

Activé/

Désactivé

Définit s’il convient d’éjecter une page blanche. Disponible seulement lorsque le mode simplex est activé.

blanches

Fonction CR

Longueur

CR/CR+LF Définit l’action à effectuer à la réception du code CR.

80/136 colonnes Indique le nombre de caractères par ligne.

ligne

Longueur form.

Position HdP 0,0/0,1/~1,0

11/11,7/12 pouces

Indique la longueur du papier.

Définit la position à partir du haut du papier.

pouce

Marge gauche

0,0/0,1/~1,0 pouce

Définit le niveau de décalage de la position de départ d’impression horizontale vers la droite.

Ajust. Lettre Activer/

Désactiver

Règle le mode d’impression de façon à pouvoir imprimer les données, soit 11 pouces (66 lignes), dans la zone imprimable au format LETTER.

Fonctions de menu > 31

ÉLÉMENT PARAMÈTRES DESCRIPTION

Config EPSON FX (suite)

Configuraton couleur

Hauteur

Ident./Diff Définit la hauteur d’un caractère.

texte

Simulation encre

Désactivé

SWOP Euroscale Japon

UCR Bas

Moyen Élevé

CMJ 100% Densité

Activer/

Désactiver

IDENT. : quel que soit le CPP, hauteur identique. DIFF : hauteur variable en fonction du CPP.

L’appareil possède son propre moteur de simulation de processus qui simule des couleurs standard dans l’imprimante.

Cette fonction n’est disponible qu’avec des tâches du langage PS.

Sélectionne la limitation de l’épaisseur de la couche de toner.

En cas de gondolement du papier lors d’une impression sombre, la sélection de MOYEN ou LÉGER peut parfois réduire ce gondolement.

UCR = Under Color Removal.

Activer/Désactiver une sortie 100% par rapport à la compensation CMJ100% TRC. Habituellement, la fonction de compensation TRC maintient un contrôle pour la densité d’impression appropriée ; une sortie 100% n’est donc pas toujours possible.

La sélection de ACTIVER active une sortie 100% dans une couleur individuelle. L’impression proprement dite, incluant la fonction de compensation TRC est limitée à une zone appropriée. Cette fonction a un but particulier telle que la spécification en CMJN d’une réduction de couleur en PS.

Configuration mémoire

Conversion CMJN

Taille buffer réception

Sauv. Ressources

Activé/ Désactivé

Auto

0,5 mégaoctet 1 mégaoctet 2 mégaoctets 4 mégaoctets 8 mégaoctets 16 mégaoctets

Auto

Désactivé

0,5 mégaoctet 1 mégaoctet 2 mégaoctets 4 mégaoctets 8 mégaoctets 16 mégaoctets

Le réglage sur « Désactivé » simplifie le processus de conversion de données CMJN, ce qui réduit le temps de traitement.

Ce réglage est ignoré lorsque Simulation encre est utilisée.

PS seulement

Définit la taille du buffer de réception

Définit la taille de la zone de sauvegarde des ressources

Fonctions de menu > 32

ÉLÉMENT PARAMÈTRES DESCRIPTION

Configuration du disque dur

Cette option s’affiche uniquement si un disque dur (option) est installé.

Initialiser Exécuter Initialise le disque dur au paramètres par défaut d’usine.

L’appareil effectue une division en partitions, puis initialise chaque partition.

Lorsque ce menu est exécuté, le message de confirmation suivant apparaît.

Etes-vous sûr ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent. Si Oui est sélectionné, le message de confirmation

suivant apparaît. Exécuter ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent. La demande d’exécution de l’initialisation du disque dur

est placée en mémoire, puis l’initialisation est exécutée lors de la prochaine mise sous tension.

Si Oui est sélectionné, une mise à l’arrêt est effectuée, puis le disque dur est initialisé lors de la séquence de mise hors tension/sous tension.

Redimensionner Partition

PCL nn%/ Commun mm%/ PSll%/ <Appliquer>

Indique la taille de la partition. Spécifie une taille par rapport à l’ensemble du disque dur en % (1% unité).

nn,mm,ll : 1 - 98 and nn+mm+ll=100 Les tailles sont affichées dans la liste de partitions et

peuvent être modifiées en sélectionnant la taille de partition à changer. Si Appliquer est sélectionné, le message de confirmation suivant apparaît.

Etes-vous sûr ? Oui/Non

Si Non est sélectionné, vous revenez au menu précédent. Si Oui est sélectionné, le message de confirmation

suivant apparaît.

Exécuter ? Oui/Non

Si Non est sélectionné, vous revenez au menu précédent. La demande d’exécution du changement de taille de partition est placée en mémoire et l’initialisation du disque dur et le changement de taille de partition seront exécutés lors du prochain cycle de mise sous tension.

Si Oui est sélectionné, une mise à l’arrêt est effectuée. L’initialisation du disque dur et le changement de taille de partition seront exécutés lors du cycle de mise hors tension/sous tension. (Si la taille d’une partition est modifiée, les autres sont également modifiées.) Si une taille de partition est modifiée, l’initialisation du disque dur doit également être effectuée.

Si un disque dur précédemment utilisé est installé, une initialisation de disque dur est également effectuée. Si un disque dur, qui avait été utilisé auparavant, est installé, la disposition de ce menu peut être différente pour chaque partition. (La disposition précédemment utilisée sera affichée.)

Dans les appareils non-PS, PS est remplacé par COMMUN, de telle sorte que le message « PCL/COMMUN/COMMUN » s’affiche.

Fonctions de menu > 33

ÉLÉMENT PARAMÈTRES DESCRIPTION

Configuration de disque dur (suite)

Réglages système

Formater Partition

LED en fin de vie

PCL Commun PS

Activer/ Désactiver

Formate une partition spécifiée. Lorsque le bouton Enter (Entrée) est enfoncé, le

message de confirmation suivant apparaît.

Etes-vous sûr ? Oui/Non

Si Non est sélectionné, vous revenez au menu précédent. Si Oui est sélectionné, le message de confirmation

suivant apparaît.

Exécuter ? Oui/Non

Si Non est sélectionné, vous revenez au menu précédent. La demande d’exécution du formatage de partition est placée en mémoire, puis le formatage est exécuté lors de la prochaine mise sous tension.

Si Oui est sélectionné, une mise à l’arrêt est effectuée, puis la partition est formatée lors de la séquence de mise hors tension/sous tension.

Dans les appareils non-PS, PS est remplacé par Commun, de telle sorte que le message « PCL/Commun/Commun » s’affiche.

Contrôles les réglages du voyant Attention lorsqu’un avertissement de fin de vie de toner, tambour, unité de fusion ou courroie se produit.

Le voyant Attention est allumé si activé, éteint si désactivé (Affiche un message LCD.)

La récupération temporaire par l’ouverture et la fermeture du capot dans l’erreur de fin de vie n’est pas incluse.

Reset Section Counter

Modifier mot de passe

Paramètres Réinitialiser

Nouveau mot de passe

Vérifier mot de passe

Paramètres

Enregistrer Paramètres

Exécuter Remet à zéro le compteur de section de la fonction de

statistiques d’impression. Si Exécuter est sélectionné, sort du menu.

xxxxxxxxxxxxxx Définit un nouveau mot de passe pour entrer dans le

menu Configuration admin. De 6 à 12 caractères alphanumériques peuvent être

entrés.

xxxxxxxxxxxxxx Oblige l’utilisateur à entrer le nouveau mot de passe pour

entrer dans Configuration admin. De 6 à 12 caractères alphanumériques peuvent être

entrés.

Exécuter Réinitialise l’EEPROM de l’UC. Réinitialise le menu

Utilisateur aux valeurs définies par le fabricant. Si Exécuter est sélectionné, sort du menu.

Exécuter Enregistre les menus actuellement définis. Avec la

fonction, les menus avec lesquels l’opération a été effectuée pour la dernière fois sont enregistrés et remplacent ceux qui avaient été précédemment enregistrés.

Lorsque le bouton Enter (Entrée) est enfoncé, le message de confirmation suivant apparaît.

Etes-vous sûr ? Oui/Non

Lorsque Non est sélectionné, les menus précédents sont restaurés.

Si vous sélectionnez Oui, les paramètres de menus actuels sont enregistrés et vous sortez de ce menu.

Fonctions de menu > 34

ALIBRATION

ÉLÉMENT PARAMÈTRESDESCRIPTION

Densité auto Activé/Désactivé Active/désactive le réglage automatique de la densité.

Ajuster densité Exécuter Si Exécuter est sélectionné, l’imprimante règle

Ajuster repérage

Imprim. mire de réglage

Réglage cyan/ magenta/jaune/ noir

Tons clairs -3,-2,-1,

Tons Moyens -3,-2,-1,

Exécuter Lorsque ce menu est sélectionné, l’imprimante effectue

Exécuter Imprime la mire permettant à l’utilisateur d’effectuer le

0,+1,+2,+3,

immédiatement la densité et ce réglage est reflété dans la compensation TRC.

Ce réglage doit être exécuté lorsque l’imprimante est inactive. Il peut devenir non valide s’il est exécuté dans un autre état.

un réglage automatique du repérage.

Ce réglage doit être exécuté lorsque l’imprimante est inactive.

réglage TRC. Habituellement, cette fonction n’est pas requise car le TRC est réglé automatiquement au niveau recommandé au moyen du réglage de densité et de la compensation TRC.

Les résultats de réglage sont reflétés en tant que valeurs de décalage (addition) aux corrections au moyen de la fonction Ajuster densité/compensation TRC.

Règle TONS CLAIRS (zone claire) du TRC. + = Plus sombre

- = Plus clair

Règle la zone TONS MOYENS du TRC. + = Plus sombre

- = Plus clair

Tons foncés -3,-2,-1,

Noirceur cyan/ magenta/jaune/ noir

TATISQUES D’IMPRESSION

0,+1,+2,+3,

-3,-2,-1, 0,+1,+2,+3,

Règle la zone TONS FONCÉS du TRC. + = Plus sombre

- = Plus clair

Règle la densité du moteur. Les paramètres Noirceur de CMJN sont reflétés en tant

que valeurs de décalage (addition) aux corrections au moyen de la fonction Ajuster densité/compensation TRC.

ÉLÉMENT PARAMÈTRES DESCRIPTION

Saisir mot de passe XXXX Entre un mot de passe pour passer dans le menu

Statistiques d’impression. La valeur par défaut est « 0000 ». Le mot de passe pour l’entrée dans le menu Statistiques

d’impression est différent de celui permettant d’entrer dans Fonctions- Configuration admin.

La catégorie « Statistiques d’impression » n’apparaît pas lorsque la fonction Statistiques d’impression n’est pas prise en charge.

Compteur section

Activer/Désactiver Spécifie si le compteur de section est affiché ou non dans

l’impression du rapport d’utilisation. Activer : affiché, Désactiver : non affiché. Activer doit être sélectionné dans Fonctions/Statistiques

d’impression/Rapport d’utilisation

Fonctions de menu > 35

ÉLÉMENT PARAMÈTRES DESCRIPTION

Réinitialiser Compteur

Compteur section Activer/Désactiver Spécifie si le compteur de section est affiché ou non dans

Rapport d’utilisation Activer/Désactiver Active ou désactive l’impression du rapport d’utilisation.

Modifier mot de passe

Nouveau mot de passe

Vérifier mot de passe

Exécuter Réinitialise le compteur principal à zéro.

Lors de l’exécution de ce menu, réinitialise à zéro le compteur principal et sort du menu.

Activer doit être sélectionné dans Fonctions/Statistiques d’impression/Rapport d’utilisation.

l’impression du rapport d’utilisation.

Activer : affiché, Désactiver : non affiché.

Conditions d’affichage : Activer doit être sélectionné dans Fonctions/Statistiques

d’impression/Rapport d’utilisation.

Lors du changement d’une valeur, l’imprimante redémarre.

Change le mot de passe Activer doit être sélectionné dans Fonctions/Statistiques

d’impression/Rapport d’utilisation

xxxx Définit un nouveau mot de passe pour passer dans le

menu Statistiques d’impression.

xxxx Entrez une nouvelle fois le nouveau mot de passe défini

pour entrer dans Statistiques d’impression créé dans Nouveau mot de passe pour confirmation.

Fonctions de menu > 36

ENU ADMINISTRATEUR (DÉMARRAGE

)

Seuls les administrateurs système ont accès à ce menu. Pour accéder à ce menu, suivez les instructions de la section « Modification des paramètres - Administrateur » à la page 18.

Ce menu est uniquement en ANGLAIS (les valeurs par défaut apparaissent en caractères gras).

Configuration parallèle

Ce menu permet de contrôler l’interface de données pour port parallèle de l’imprimante.

ÉLÉMENT PARAMÈTRES DESCRIPTION

Saisir mot de passe xxxxxxxxxxxx Entrez un mot de passe pour passer dans le menu

Parallèle Activer / Désactiver Active ou désactive le port parallèle.

Bi-direction Activer / Désactiver Active/désactive la fonctionnalité bi-directionnelle du

Ecp Activer / Désactiver ECP (Extended Capabilities Port), active/désactive cette

Ack Width

Narrow/

Medium/ Wide

Ack / Busy Timing Ack In Busy /

Ack While Busy

I-prime Désactiver/

3µsec/50µsec

Offline Receive Activer/Désactiver Pour activer ou désactiver cette fonction. Lorsque vous

Admin. Le mot de passe doit comporter de 6 à 12 caractères

alphanumériques (ou mélange). La valeur par défaut est « aaaaaa ». L’imprimante imprime redémarre après le menu

Démarrage.

port parallèle.

fonction.

Règle ACK width pour une réception compatible. = 0,5µs = 1,0µs = 3,0µs

Définit l’ordre d’émission du signal BUSY et ACK pour une réception compatible.

Définit l’heure à laquelle activer/désactiver le signal Iprime.

sélectionnez Activer, l’interface conserve un état de réception possible même lors du passage en mode hors connnexion. L’interface envoie le signal BUSY seulement lorsque le buffer de réception est saturé ou qu’un appel de service se produit.

Configuration USB

Ce menu permet de régler les paramètres de fonctionnement de l’interface de transmission USB de l’imprimante.

ÉLÉMENT PARAMÈTRES DESCRIPTION

USB Activer / Désactiver Active ou désactive le port USB.

Vitesse 12 / 480 Mbps Sélectionne la vitesse de l’interface. Après la

modification dans le menu, L’imprimante redémarre en sortie.

Soft Reset Activer/Désactiver Active ou désactive la commande SOFT RESET.

Offline Receive Activer / Désactiver OFFLINE RECEIVE.

Fonctions de menu > 37

ÉLÉMENT PARAMÈTRES DESCRIPTION

N° de Série Activer / Désactiver Indique si un numéro de série USB doit être activé ou

désactivé. Le numéro de série USB permet d’identifier le

périphérique connecté à votre PC.

Après avoir modifié des paramètres dans le MENU USB, éteignez l’imprimante en appuyant sur OFF (Désactivé), puis rallumez-la en appuyant sur ON (Activé).

Paramètres de sécurité

Seulement disponible lorsqu’un disque dur (option) est installé.

ÉLÉMENT PARAMÈTRESDESCRIPTION

Limitation des travaux

RAZ de la clé cipher

Désactivé

Travail encrypté

Exécuter Réinitialise une clé cipher à utiliser sur un disque dur crypté.

Contrôle du mode de limitation des travaux. Les travaux autres que ceux spécifiés sont rejetés.

Une fois ce traitement effectué, toutes les données stockées sur le disque dur ne peuvent plus être restaurées.

Après exécution, les messages de confirmation suivants apparaissent.

Etes-vous sûr ? Oui Non

Si Non est sélectionné, vous revenez au menu précédent. Si vous sélectionnez Oui, l’imprimante redémarre automatiquement

et la réinitialisation de la clé cipher est exécutée.

Système de stockage

Seulement disponible lorsqu’un disque dur (option) est installé.

ÉLÉMENT PARAMÈTRES DESCRIPTION

Check File System Exécuter Réseau les noms correspondance entre la mémoire réelle

et la mémoire et fichier disponible dans un système de fichiers. Effectue la récupération des données d’administration (informations FAT). Effectue uniquement une récupération pour un disque dur.

Check All Sectors Exécuter Effectue la récupération des informations de secteur de

disque dur défectueux et de la non-correspondance du système de fichiers mentionnée ci-dessus. L’appareil cible est uniquement un disque dur, et il faut compter entre 30 et 40 minutes pour exécuter cette fonction sur un disque dur de 10 GB.

Enable HDD Oui

Non

Fonctions de menu > 38

Même si un appareil est inutilisable au moment de l’installation en raison d’un disque dur défectueux, il peut être rendu utilisable en règlant ce paramètre sur Non (ignore l’existence de disque dur).

Lorsque Non est choisi, l’accès à un disque dur provoque l’état ERREUR car le disque dur est considéré comme n’étant pas raccordé.

Après la modification du paramètre et la sortie du menu, l’imprimante redémarre.

ÉLÉMENT PARAMÈTRES DESCRIPTION

Effacement disque dur

Enable initialization Non

Exécuter Suppression de toutes les données stockées sur le

Oui

disque dur. La formule de nettoyage DoD 5220.22-M est employée pour nettoyer les bureaux. L’appareil redémarre après la modification de la configuration. Le message suivant apparaît après une pression sur le bouton Enter (Entrée).

Etes-vous sûr ? Oui Non

Si NON est sélectionné, vous revenez au menu source. Si Oui est sélectionné, la procédure d’effacement du

disque démarre immédiatement après le redémarrage de l’appareil.

Si le bouton Cancel (Annuler) est maintenu enfoncé pendant l’effacement, les messages de confirmation suivants apparaissent pour interrompre le traitement.

Souhaitez-vous annuler ? Oui Non

SiNON est sélectionné, la procédure se poursuit. SiOUI est sélectionné, la procédure s’interrompt.

Empêche une modification de réglage accompagnant l’initialisation du dispositif bloc (disque dur, lecteur FLASH).

Power Setup

ÉLÉMENT PARAMÈTRES DESCRIPTION

Power Save Activer

Désactiver

Active/désactive le mode d’économie d’énergie.

Langue

ÉLÉMENT PARAMÈTRES DESCRIPTION

Initialisation du langage

Exécuter Initialise le fichier de messages chargé en mémoire

FLASH. Lorsque vous appuyez sur le bouton Enter (Entrée), le

message suivant, demandant confirmation, apparaît,

Etes-vous sûr ? Oui Non

Si NON est sélectionné, vous revenez au menu source. La procédure d’effacement du disque démarre

immédiatement après le menu et le redémarrage.

Fonctions de menu > 39

EMPLACEMENT DES CONSOMMABLES

Cette section explique comment remplacer les éléments consommables usagés. À titre indicatif, l’usage prévu de ces éléments est le suivant :

ONER

Cartouche de démarrage :

L’appareil est livré avec suffisamment de toner cyan, magenta, jaune et noir pour imprimer environ 4 000 images (ISO/IEC19798 A4).

Cartouche de remplacement : Noir : Les cartouches de rechange ont une capacité d’environ 11 000 images.

(ISO/IEC19798 A4). C, M, J : Les cartouches de rechange ont une capacité d’environ 11 500 images

(ISO/IEC19798 A4).

AMBOUR PHOTOCONDUCTEUR

Noir environ 20 000 pages A4 à raison de 3 pages par tâche. Cyan, magenta et jaune environ 15 000 pages A4 à raison de 3 pages par tâche.

OURROIE DE TRANSFERT

Environ 60 000 pages A4 à une couverture de 5 %.

NITÉ DE FUSION

Environ 60 000 pages A4 à une couverture de 5 %.

LÉMENTS DU BON DE COMMANDE DES CONSOMMABLES

Pour garantir une qualité et des performances optimales pour votre matériel, utilisez uniquement des consommables authentiques de la marque originale Oki. Les produits d’une marque autre que Oki peuvent affecter les performances de votre imprimante et annuler votre garantie.

ÉLÉMENT DURÉE DE VIE RÉFÉRENCE

Toner, noir 11 000 images 43866108

Toner, cyan 11 500 images 43866107

Toner, magenta 11 500 images 43866106

Toner, jaune 11 500 images 43866105

Tambour photoconducteur, noir 20 000 pages A4 43913808

Tambour photoconducteur, cyan 15 000 pages A4 43913807

Tambour photoconducteur, magenta

Tambour photoconducteur, jaune 15 000 pages A4 43913805

Unité de fusion 60 000 pages A4 43854903

Courroie de transfert 60 000 pages A4 43363412

15 000 pages A4 43913806

Remplacement des consommables > 40

EMPLACEMENT DE LA CARTOUCHE DE TONER

NOTE : Lorsque l’écran à cristaux liquides indique COMMANDER TONER, ou si l’impression semble pâle, ouvrez d’abord le capot supérieur et essayez de secouer la cartouche plusieurs fois pour répartir uniformément la poudre du toner. Cela vous permet d’obtenir un résultat optimal de votre cartouche de toner.

ATTENTION !

Pour éviter le gaspillage du toner et d’éventuelles erreurs de capteur de toner, ne remplacez pas la ou les cartouches de toner avant l’affichage du message « TONER VIDE ».

Le toner qu’utilise cette imprimante est une poudre sèche très fine. Il est contenu dans quatre cartouches : une cartouche pour chaque composante : cyan, magenta, jaune et noir.

Ayez une feuille de papier à portée de la main de façon à pouvoir poser la cartouche usagée lors de l’installation de la cartouche neuve.

Jetez la vieille cartouche en la plaçant dans la boîte qui contenait la cartouche neuve. Conformez-vous aux réglementations et aux recommandations en vigueur relatives au recyclage des déchets.

Si vous renversez de la poudre de toner, un coup de brosse l’éliminera facilement. Si ce brossage est insuffisant, utilisez un chiffon humide et froid pour enlever les résidus.

N’utilisez pas d’eau chaude et n’utilisez jamais de solvants. Ces substances incrusteront les taches.

AVERTISSEMENT !

Si vous inhalez du toner ou s’il entre en contact avec les yeux, buvez un peu d’eau ou rincez-vous les yeux abondamment à l’eau froide. Consultez immédiatement un médecin.

1. Appuyez sur le bouton d’ouverture, puis ouvrez le capot complètement.

AVERTISSEMENT

Si l’imprimante a été allumée récemment, le four peut être très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

Remplacement des consommables > 41

2. Notez la position des quatre cartouches.

1. Cartouche cyan 2. Cartouche magenta

3. Cartouche jaune 4. Cartouche noire

(a) Actionnez la manette de déverrouillage de la cartouche de toner couleur à

remplacer, en la tirant entièrement vers la partie avant de l’imprimante.

(b) Soulevez l’extrémité de la cartouche de droite puis tirez la cartouche vers la

droite en dégageant l’extrémité de gauche comme l’indique l’illustration, et extrayez la cartouche de toner de l’imprimante.

3. Nettoyez le haut de l’unité ID avec un chiffon propre sans peluche.

4. Posez doucement la cartouche sur un morceau de papier pour éviter que le toner ne

fasse une marque sur votre meuble.

5. Retirez la cartouche neuve de sa boîte, mais n’ôtez pas son étui de protection pour le moment.

Remplacement des consommables > 42

6. Agitez doucement la cartouche neuve à plusieurs reprises pour désagréger le toner et le répartir dans la cartouche de façon homogène.

7. Enlevez l’étui de protection et ôtez la pellicule adhésive située sous la cartouche.

8. En tenant la cartouche par sa partie centrale supérieure, la manette couleur orientée

à droite, abaissez-la dans l’imprimante sur le tambour photoconducteur duquel la vieille cartouche a été retirée.

9. Insérez d’abord l’extrémité gauche de la cartouche sur le dessus du tambour photoconducteur, en l’enfonçant contre le ressort sur le tambour, puis abaissez l’extrémité droite de la cartouche sur le tambour photoconducteur.

10. En appuyant doucement sur la cartouche pour vous assurer qu’elle est bien calée, enfoncez la manette couleur (1) vers l’arrière de l’imprimante. La cartouche sera ainsi verrouillée dans son emplacement et le toner sera libéré dans le tambour photoconducteur.

Remplacement des consommables > 43

11. Nettoyez doucement la surface de la tête DEL avec un chiffon doux.

ATTENTION !

Pour éviter le gaspillage du toner et d’éventuelles erreurs de capteur de toner, ne remplacez pas la ou les cartouches de toner avant l’affichage du message « TONER VIDE ».

12. Enfin, fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller.

Remplacement des consommables > 44

EMPLACEMENT DU TAMBOUR PHOTOCONDUCTEUR

ATTENTION !

Appareils sensibles à l’électricité statique, manipuler avec précaution.

L’imprimante contient quatre tambours photoconducteurs : cyan, magenta, jaune et noir.

1. Appuyez sur le bouton d’ouverture, puis ouvrez le capot complètement.

AVERTISSEMENT !

Si l’imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

Notez les positions des quatre cartouches de toner (a) et tambours photoconducteurs

(b). Il est essentiel de les remettre en place dans le même ordre.

3. En tenant le tambour photoconducteur par sa partie centrale supérieure, soulevez-le avec sa cartouche de toner et sortez-le de l’imprimante.

Remplacement des consommables > 45

4. Posez doucement l’ensemble sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble et n’abîme la surface verte du tambour.

ATTENTION !

La surface verte du tambour photoconducteur à la base de l’unité ID est très fragile et sensible à la lumière. Ne la touchez pas et ne l’exposez pas à l’éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l’imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l’écart de la lumière. N’exposez jamais le tambour directement à la lumière du soleil ou à l’éclairage très lumineux du local.

5. En plaçant la manette de déverrouillage du toner couleur (1) à droite, tirez la

manette vers vous. Cette opération libère le joint entre la cartouche de toner et le tambour photoconducteur.

Soulevez l’extrémité à droite de la cartouche de toner (1) puis tirez la cartouche vers

la droite en dégageant l’extrémité de gauche comme l’indique l’illustration (2), et

extrayez la cartouche de toner de la cartouche du tambour photoconducteur. Placez la cartouche sur un morceau de papier pour qu’elle ne fasse pas de marque sur votre meuble.

7. Sortez la cartouche neuve pour tambour photoconducteur de son étui de protection et placez-la sur le morceau de papier où vous aviez placé l’ancienne cartouche. Posez-le dans le même sens que l’ancien ensemble. Placez l’ancienne cartouche dans l’étui de protection pour la jeter.

NOTE : Suivez les instructions fournies avec le nouveau tambour photoconducteur comme celles concernant le retrait des éléments d’emballage, etc.

Remplacement des consommables > 46

8. Placez la cartouche de toner sur la cartouche neuve du tambour photoconducteur comme l’indique l’illustration. Enfoncez d’abord l’extrémité gauche puis abaissez l’extrémité droite. (Il n’est pas nécessaire de monter une cartouche de toner neuve à ce stade à moins que le niveau de toner restant soit très bas.)

9. Poussez la manette de déverrouillage couleur vers l’arrière, pour verrouiller la cartouche de toner sur le tambour photoconducteur neuf et y libérer du toner.

10. En tenant l’ensemble par sa partie centrale supérieure, abaissez-le dans l’imprimante, en positionnant les ergots à chaque extrémité dans leur fente sur les côtés de la cavité de l’imprimante.

11. Enfin, fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller.

NOTE : Si vous devez retourner ou transporter l’imprimante pour n’importe quelle raison, assurez-vous de retirer au préalable l’ensemble tambour photoconducteur et de le placer dans le sac fourni afin d’éviter de déverser du toner.

Remplacement des consommables > 47

EMPLACEMENT DE LA COURROIE DE TRANSFERT

La courroie est située sous les quatre tambours photoconducteurs. Cette courroie doit être remplacée environ toutes les 60 000 pages.

Mettez l’imprimante hors tension et laissez refroidir l’unité de fusion pendant environ 10 minutes avant d’ouvrir le capot.

1. Appuyez sur le bouton d’ouverture, puis ouvrez le capot complètement.

AVERTISSEMENT !

Si l’imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

Notez les positions des quatre cartouches de toner (a) et tambours photoconducteurs

(b). Il est e

ssentiel de les remettre en place dans le même ordre.

3. Faites sortir chacun des tambours photoconducteurs de l’imprimante en les soulevant et placez-les dans un lieu sûr, en évitant leur exposition directe à la chaleur et à la lumière du soleil.

ATTENTION !

La surface verte du tambour photoconducteur à la base de chaque cartouche est très fragile et sensible à la lumière. Ne la touchez pas et ne l’exposez pas à l’éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l’imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l’écart de la lumière. N’exposez jamais le tambour directement à la lumière du soleil ou à l’éclairage très lumineux du local.

Remplacement des consommables > 48

4. Repérez les deux attaches (a) de chaque côté de la courroie et la barre de levage (b) sur le

côté avant.

5. Tournez les deux attaches à 90° à gauche. Cette opération permet de desserrer la courroie du châssis de l’imprimante.

6. Tirez la barre de levage (b) vers le haut de façon à ce que la courroie s’incline vers l’avant, et retirez la courroie de l’imprimante (c).

7. Abaissez la courroie neuve dans son emplacement, la barre de levage étant située à l’avant et le mécanisme d’entraînement vers l’arrière de l’imprimante. Repérez le mécanisme d’entraînement dans l’ensemble des mécanismes de l’imprimante, près du coin gauche arrière de la courroie et abaissez la courroie à plat dans l’imprimante.

8. Tournez les deux attaches (a) à 90° à droite jusqu’à ce qu’elles se bloquent. Cette opération permet de verrouiller la courroie dans son emplacement.

9. Replacez les quatre tambours photoconducteurs, ainsi que leurs cartouches de toner, dans l’imprimante en respectant l’ordre dans lequel vous les avez sortis : cyan (le plus proche de l’arrière), magenta, jaune et noir (le plus proche de l’avant).

10. Enfin, fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller.

Remplacement des consommables > 49

EMPLACEMENT DE L’UNITÉ DE FUSION

L’unité de fusion est située dans l’imprimante, juste derrière les quatre tambours photoconducteurs.

AVERTISSEMENT

Si l’imprimante a été mise sous tension récemment, certains composants de l’unité de fusion seront très chauds. Manipulez le four avec d’extrêmes précautions, en le tenant uniquement par sa poignée, qui ne sera que légèrement chaude au toucher. Une étiquette de sécurité indique clairement la partie que l’on ne doit pas toucher. Dans le doute, mettez l’imprimante hors tension et attendez au moins 10 minutes que le four se refroidisse avant d’ouvrir le capot de l’imprimante.

1. Appuyez sur le bouton d’ouverture, puis ouvrez le capot complètement.

Identifiez la poignée de l’unité de fusion (a) en haut de cette dernière.

3. Tirez les deux manettes de serrage de l’unité de fusion (b) vers l’avant de l’imprimante de manière à ce qu’elles soient tout à fait droites.

4. En tenant l’unité de fusion par sa poignée (a), soulevez l’unité de fusion et retirez-la de l’imprimante. Si le four est toujours chaud, placez-le sur une surface plane thermorésistante.

5. Retirez le four neuf de son conditionnement et enlevez l’emballage utilisé pour le transport.

6. En tenant le four neuf par sa poignée, assurez-vous qu’il est tourné dans le bon sens. Les

manettes de serrage (a) doivent être parfaitement droites et les deux ergots de positionnement (b) doivent être orientés vers vous.

7. Abaissez l’unité de fusion dans l’imprimante, en positionnant les deux ergots (b) dans leur fente dans la cloison métallique séparant l’unité de fusion des tambours photoconducteurs.

Remplacement des consommables > 50

8. Poussez les deux manettes de serrage (a) vers l’arrière de l’imprimante pour verrouiller l’unité de fusion dans son emplacement.

9. Enfin, fermez le capot supérieur et appuyez bien des deux côtés pour le verrouiller.

ETTOYAGE DE LA TÊTE

Nettoyez les têtes DEL lorsque l’impression n’est pas nette, lorsque des lignes blanches apparaissent ou lorsque le texte est flou.

1. Éteignez l’imprimante et ouvrez le capot supérieur.

DEL

Nettoyez doucement la surface de la tête DEL avec un chiffon doux.

ATTENTION !

N’utilisez pas d’alcool méthylique ou d’autres solvants sur la tête DEL pour ne pas endommager la surface de la lentille.

3. Fermez le capot supérieur.

Remplacement des consommables > 51

ROCÉDURES DE MISE À NIVEAU

Cette section explique comment installer un dispositif supplémentaire dans votre imprimante. Elle concerne :

> l’unité duplex (impression recto-verso) ;

page 53:

> une mémoire RAM additionnelle;

page 54

> unité de disque dur.

page 57

> bac(s) à papier supplémentaire(s)

page 59

> meuble de rangement

page 60

Procédures de mise à niveau > 52

NITÉ RECTO VERSO

L’unité recto verso ajoute la fonction d’impression recto-verso, en utilisant moins de papier et en facilitant la manipulation des grands documents. Elle permet également l’impression de livrets, qui utilise moins de papier et facilite la manipulation des grands documents.

L’unité duplex se glisse droit dans la partie arrière de l’imprimante et son installation ne nécessite aucun outil.

1. Déballez la nouvelle unité et retirez tout emballage de protection utilisé en transit.

2. Mettez l’imprimante hors tension. Il est inutile de déconnecter le câble secteur.

3. Veillez à ce que l’unité soit dans le bon sens comme l’indique l’illustration, avant de

l’enfoncer dans son logement derrière le panneau arrière. Le panneau s’incurve lorsque vous y enfoncez l’unité. Enfoncez l’unité à fond jusqu’à ce qu’elle s’arrête et se bloque.

4. Mettez l’imprimante sous tension et attendez qu’elle se mette en route (environ 1 minute).

5. Imprimez les menus de la façon suivante : (a) Appuyez sur le bouton Enter (Entrée). (b) Appuyez sur le bouton Menu bas, puis sur le bouton Enter (Entrée) pour

sélectionner le menu Imprimer infos. (c) Sélectionnez Configuration avec le bouton Enter (Entrée). (d) Appuyez sur le bouton Enter (Entrée) une autre fois pour exécuter le menu

Configuration. (e) Une fois la carte Configuration imprimée, appuyez sur Online (En ligne) pour

quitter l’arbre de menus.

6. Examinez la première page des menus.

7. La configuration actuelle de l’imprimante se trouve vers le haut de la page, entre les

deux lignes horizontales. Cette liste doit indiquer si l’unité duplex est installée. Il reste donc à ajuster le pilote d’imprimante Windows pour exploiter pleinement les

nouvelles fonctions (« Paramétrage des pilotes d’imprimante Windows » à la

page 60).

Procédures de mise à niveau > 53

ISE À NIVEAU DE LA MÉMOIRE

Le modèle d’imprimante de base est équipé de 64 Mo de mémoire à la livraison. Il peut être mis à niveau en installant une carte mémoire supplémentaire de 256 Mo ou 512 Mo, de façon à obtenir une capacité de mémoire totale de 768 Mo.

L’installation prend quelques minutes et nécessite un tournevis (cruciforme) de pointe moyenne.

1. Mettez l’imprimante hors tension et débranchez le câble secteur.

2. Appuyez sur le bouton d’ouverture, puis ouvrez le capot complètement.

AVERTISSEMENT !

Si l’imprimante a été mise sous tension récemment, l’unité de fusion sera très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

3. Tirez le bac MF vers le bas à l’aide des parties creuses (b). Soulevez le loquet du

capot avant et abaissez le capot avant.

2. 3.

Retirez la vis de fixation (a) du capot latéral droit.

Procédures de mise à niveau > 54

5. Soulevez légèrement le bord du capot latéral et dégagez le capot de l’imprimante en haut. Soulevez légèrement le capot pour le détacher de l’imprimante. Mettez-le de côté, dans un endroit sûr.

6. Enlevez soigneusement la nouvelle carte de mémoire de son emballage. Essayez de tenir la carte seulement par ses bords courts, en évitant de toucher aux parties métalliques autant que possible. Évitez de toucher le connecteur plat en particulier.

7. Remarquez que la carte mémoire comporte une encoche au niveau du connecteur plat, qui est plus près d’une extrémité que de l’autre.

8. Identifiez le connecteur d’extension pour mémoire vive dans l’imprimante.

9. Si le connecteur d’extension pour mémoire vive contient déjà une carte d’extension,

vous devrez enlever cette carte avant d’installer celle-ci. Pour la retirez, procédez de la façon suivante ou passez à l’étape 10.

(a) Saisissez la carte par ses bords courts et détachez-la du connecteur en tirant. (b) Placez la carte mémoire retirée dans le sac antistatique qui contenait la nouvelle

carte mémoire à l’origine.

10. Tenez la nouvelle carte mémoire par les bords courts de façon à ce que le connecteur plat se trouve en face du connecteur d’extension pour RAM (mémoire vive) et que l’encoche soit plus près de l’arrière de l’imprimante.

11. Enfoncez doucement la carte dans le connecteur d’extension pour mémoire libre jusqu’à ce qu’elle se bloque dedans et qu’elle ne s’enfonce plus.

12. Repérez les trois clips de fixation au bas du capot latéral dans leur trou rectangulaire, vers le bas de l’imprimante.

Procédures de mise à niveau > 55

13. Fermez le dessus du capot latéral sur l’imprimante et reposez la vis de fixation ôtée à l’étape 4.

14. Fermez le capot avant et fermez le capot supérieur, en appuyant bien de chaque côté pour le verrouiller.

15. Rebranchez le câble secteur et mettez l’imprimante sous tension.

16. Lorsque l’imprimante est prête, imprimez les menus de la façon suivante :

(a) Appuyez sur le bouton Enter (Entrée). (b) Appuyez sur le bouton Menu bas, puis sur le bouton Enter (Entrée) pour

sélectionner le menu Imprimer infos. (c) Sélectionnez Configuration avec le bouton Enter (Entrée). (d) Appuyez sur le bouton Enter (Entrée) une autre fois pour exécuter le menu

Configuration. (e) Une fois la carte Configuration imprimée, appuyez sur On Line (En ligne) pour

quitter l’arbre de menus.

17. Examinez la première page des menus. La configuration actuelle de l’imprimante se trouve vers le haut de la page, entre les

deux lignes horizontales. Cette liste indique la capacité totale de la mémoire. Il devrait s’agir de la capacité totale installée actuellement.

Procédures de mise à niveau > 56

NITÉ DE DISQUE DUR

Le disque dur interne optionnel permet d’assembler les pages imprimées et peut servir à enregistrer les superpositions, les macros, les polices mais également à sécuriser l’impression des documents en attente ou bien à effectuer un tirage d’épreuve de ces derniers.

L’installation prend quelques minutes et nécessite un tournevis (cruciforme) de pointe moyenne.

1. Mettez l’imprimante hors tension et débranchez le câble secteur.

2. Appuyez sur le bouton d’ouverture, puis ouvrez le capot complètement.

AVERTISSEMENT !

Si l’imprimante a été mise sous tension récemment, l’unité de fusion sera très chaude. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

3. Tirez le bac MF vers le bas à l’aide des parties creuses (b). Soulevez le loquet du

capot avant et abaissez le capot avant.

2. 3.

Procédures de mise à niveau > 57

4. Retirez la vis de fixation (a) du capot latéral droit. Soulevez légèrement le bord du capot latéral et dégagez le capot de l’imprimante en haut. Soulevez légèrement le capot pour le détacher de l’imprimante. Mettez-le de côté, dans un endroit sûr.

5. Branchez l’extrémité du câble de connexion (a) sur le connecteur de l’unité de disque (b) dans l’imprimante.

6. Serrez les deux vis (c).

7. Fermez le dessus du capot latéral sur l’imprimante et reposez la vis de fixation ôtée

à l’étape 4.

8. Fermez le capot avant et le capot supérieur en appuyant bien de chaque côté pour le verrouiller.

9. Rebranchez le câble secteur et mettez l’imprimante sous tension.

Procédures de mise à niveau > 58

10. Lorsque l’imprimante est prête, imprimez les menus de la façon suivante : (a) Appuyez sur le bouton Enter (Entrée). (b) Appuyez sur le bouton Menu bas, puis sur le bouton Enter (Entrée) pour

sélectionner le menu Imprimer infos. (c) Sélectionnez Configuration avec le bouton Enter (Entrée). (d) Appuyez sur le bouton Enter (Entrée) une autre fois pour exécuter le menu

Configuration. (e) Une fois la carte Configuration imprimée, appuyez sur On Line (En ligne) pour

quitter l’arbre de menus.

11. Examinez la première page des menus. La configuration actuelle de l’imprimante se trouve vers le haut de la page, entre les

deux lignes horizontales. Cette liste doit indiquer si le disque dur est installé.

BAC(S) À PAPIER SUPPLÉMENTAIRE(S

1. Mettez l’imprimante hors tension et débranchez le câble secteur.

2. Placez un ou des bacs supplémentaires à l’emplacement

voulu.

3. Tout en observant les règles de sécurité, soulevez l’imprimante à l’aide des guides de positionnement et placez-la sur le dessus du ou des bacs supplémentaires.

)

4. Rebranchez le câble secteur et mettez l’imprimante sous tension.

Procédures de mise à niveau > 59

ARAMÉTRAGE DES PILOTES D’IMPRIMANTE WINDOWS

Une fois que la nouvelle mise à niveau est réalisée, il peut être nécessaire d’actualiser le pilote d’imprimante Windows de façon à ce que les fonctions supplémentaires soient disponibles.

N’oubliez pas que si votre imprimante est partagée entre les utilisateurs de différents ordinateurs, le pilote doit être ajusté dans chaque ordinateur.

Les illustrations indiquées ici s’appliquent à Windows XP. Les autres versions Windows semblent peut-être légèrement différentes mais les principes sont les mêmes.

Si vous avez mis à niveau la mémoire, il est inutile de modifier le pilote d’imprimante et vous pouvez ignorer cette section.

Si vous avez installé une unité duplex ou un disque dur, procédez de la façon suivante :

1. Ouvrez la fenêtre Imprimantes (appelée « Imprimantes et télécopieurs » dans Windows XP) par le biais du menu Démarrer ou à partir du panneau de configuration de Windows.

2. Faites un clic droit sur l’icône Imprimante de cette imprimante et choisissez Propriétés dans le menu contextuel.

3. Dans l’onglet Options du périphérique, cochez la case du dispositif d’extension que vous venez d’installer.

4. Cliquez sur OK pour fermer la fenêtre Propriétés puis fermez la fenêtre Imprimantes.

RMOIRE DE STOCKAGE

Les instructions d’installation de l’armoire de stockage sont fournies avec l’armoire.

Procédures de mise à niveau > 60

UPPRESSION DES BOURRAGES DE PAPIER

Si vous suivez les recommandations de ce guide concernant l’utilisation des supports d’impression et si vous maintenez les supports en bon état avant leur utilisation, votre imprimante doit vous assurer un service fiable pendant des années. Toutefois, des bourrages de papier se produisent parfois et cette section explique comment les supprimer rapidement et simplement.

Les bourrages peuvent être dus à une mauvaise alimentation du papier du bac à papier ou ils peuvent survenir sur le parcours du papier dans l’imprimante. En cas de bourrage papier, l’imprimante cesse immédiatement de fonctionner et le voyant Alerte du panneau d’état (de même que le Moniteur d’état) vous informe du problème. Lors de l’impression de plusieurs pages (ou exemplaires), ne supposez pas qu’après avoir ôté une feuille visible, les autres ne seront pas arrêtées également à un autre endroit du parcours. Vous devez également les retirer pour supprimer complètement le bourrage et rétablir le fonctionnement normal de l’imprimante.

RINCIPAUX ÉLÉMENTS DE L’IMPRIMANTE ET CHEMINS DU PAPIER

1. Unité recto-verso (si intégrée).

2. Empileuse face en dessus.

3. Sortie papier. 8. Bac à papier.

4. Unité de fusion 9. Bac supplémentaire

5. Capot supérieur.

6. Tableau de l’opérateur.

7. Capot avant.

(si installé)

Suppression des bourrages de papier > 61

ODES D’ERREUR DU DÉTECTEUR DE PAPIER

370

383

373

382

381

372371

380, 400

390

391

392

N° DE CODE

370 Unité recto-verso * 382 Sortie du papier

371 Unité recto-verso * 383 Unité recto-verso *

372 Unité recto-verso * 390 BacMF

373 Unité recto-verso * 391 Bac à papier

380 Alimentation papier 392

381 Chemin du papier 400 Format de papier

EMPLACEMENT N° DE

CODE

* (si installé).

EMPLACEMENT

ème

Bac papier *

1. Si une feuille est bien avancée dans sa sortie en haut de l’imprimante, il suffit de la saisir et de la tirer doucement pour l’extraire complètement de l’imprimante. Si elle ne s’enlève pas aisément, ne forcez pas excessivement. Vous pouvez la retirer par l’arrière ultérieurement.

2. Appuyez sur le bouton d’ouverture, puis ouvrez le capot complètement.

AVERTISSEMENT !

Si l’imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

Suppression des bourrages de papier > 62

3. Notez la position des quatre cartouches (a) et tambours photoconducteurs (b). Il est

essentiel de les remettre en place dans le même ordre.

Il sera nécessaire de retirer les quatre tambours photoconducteurs pour accéder au parcours du papier.

4. En tenant le tambour photoconducteur cyan par sa partie centrale supérieure, soulevez-le avec sa cartouche de toner et sortez-le de l’imprimante.

Posez doucement l’ensemble sur un morceau de papier pour éviter que le toner ne

fasse une marque sur votre meuble et n’abîme la surface verte du tambour et le capot.

ATTENTION !

La surface verte du tambour photoconducteur à la base du tambour est très fragile et sensible à la lumière. Ne la touchez pas et ne l’exposez pas à l’éclairage normal du local pendant plus de 5 minutes.

Suppression des bourrages de papier > 63

6. Reprenez cette procédure de retrait pour chacun des tambours photoconducteurs restants.

7. Regardez dans l’imprimante pour vérifier si des feuilles de papier sont visibles sur une partie de la courroie.

ATTENTION !

Ne pas utiliser d’objet pointu ou abrasif pour dégager les feuilles de la courroie. Cela risque d’abîmer la surface de la courroie.

(a) Pour retirer une feuille par son bout d’engagement sur le devant de la courroie

(1), soulevez soigneusement la feuille de la courroie et tirez-la en avant, dans le logement des tambours pour l’extraire.

(b) Pour retirer une feuille de la partie centrale de la courroie (2), dégagez

soigneusement la feuille de la surface de la courroie et extrayez-la.

le bout arrière de la feuille de la courroie, poussez la manette à ressort de rappel de l’unité de fusion (4) vers l’avant et abaissez-la pour libérer la feuille de

Suppression des bourrages de papier > 64

l’emprise de l’unité de fusion ; extrayez la feuille par le logement des tambours.

Ensuite, laissez remonter la manette à ressort de rappel.

NOTE : Si la feuille est bien avancée dans l’unité de fusion (seul un petit bout est toujours visible), n’essayez pas de la retirer. Suivez les étapes ci-dessous :

(d) Pour retirer une feuille dont l’unité de fusion ; poussez les deux manettes de

fixation (a) vers l’arrière de l’imprimante pour libérer l’unité de fusion. Retirez l’unité de fusion à l’aide de la poignée (b).

Appuyer sur la manette de dégagement (c) et tirez le papier coincé pour l’extraire de l’unité de fusion.

(e) Remettez en place l’unité de fusion dans l’appareil et poussez les manettes de

verrouillage (a) vers l’arrière de l’appareil.

8. En commençant par le tambour photoconducteur cyan le plus proche du four, reposez les quatre tambours photoconducteurs dans le logement des tambours, en veillant à les positionner dans le bon ordre.

Suppression des bourrages de papier > 65

En tenant l’ensemble par sa partie centrale supérieure, abaissez-le dans l’imprimante, en positionnant les ergots à chaque extrémité dans leur fente sur les côtés de la cavité de l’imprimante.

9. Abaissez le capot supérieur, mais n’appuyez pas encore dessus pour le verrouiller. Cette opération permet de protéger les tambours, en évitant leur exposition excessive à l’éclairage du local pendant que vous recherchez des feuilles coincées dans les autres parties.

10. Ouvrez le bac de sortie arrière (a) et vérifiez s’il y a une feuille de papier sur le parcours arrière (b).

> Extrayez les feuilles que vous avez trouvées dans cette partie. > Si la feuille se trouve bien bas dans cette partie et qu’il est difficile de la retirer, il

est probable qu’elle soit toujours prise dans le four. Dans ce cas, soulevez le capot supérieur et enfoncez la manette à ressort de rappel de l’unité de fusion (a).

11. Si vous n’utilisez pas le bac de sortie arrière, fermez-le après avoir retiré le papier de cette partie.

Suppression des bourrages de papier > 66

12. Si une unité recto-verso est installée, soulevez la manette (a) et abaissez le capot de l’unité recto-verso et extrayez les feuilles se trouvant éventuellement dans cette zone. Fermez le capot de l’unité recto-verso

13. Tirez le bac MF vers le bas à l’aide des parties creuses. Soulevez le loquet du capot avant et abaissez le capot avant.

14. Contrôlez l’intérieur du capot pour voir s’il y a des feuilles coincées dans cette partie, retirez les feuilles que vous trouvez puis fermez le capot.

15. Sortez le bac à papier et assurez-vous que toutes les feuilles de papier sont bien empilées, qu’elles ne sont pas abîmées et que les guides-papier sont positionnés correctement contre les bords de la pile de papier. Si le contrôle est satisfaisant, reposez le bac.

Suppression des bourrages de papier > 67

16. Enfin, fermez le capot avant et appuyez fermement pour l’enclencher.

Une fois le bourrage supprimé, si la fonction Reprise sur bourrage est activée dans le menu de configuration du système, l’imprimante essaiera de réimprimer les pages perdues à cause des bourrages de papier.

Suppression des bourrages de papier > 68

ARACTÉRISTIQUES

C710 - N31191B

ÉLÉMENT CARACTÉRISTIQUES

Dimensions 435 x 536 x 370mm (L x P x H) sans unité recto verso

Poids Environ 27,6 Kg (sans unité recto-verso)

Méthode d'impression Méthode électrophotographique LED

Vitesses d’impression 30 pages en couleur par minute, 32 pages en monochrome par minute.

Résolution 600 x 600, 600 x 1200dpi x 1bit ou 600 x 600dpi x 2bit

Émulations PostScript 3

PCL 5c, HP-GL, PCL XL, PCL 6e Epson FX IBM Pro Printer III XL

Fonctions automatiques

Mémoire 256 Mo en standard, mise à niveau à 512 Mo ou 768 Mo

Plate-forme Windows

Capacité papier de 80 g/m²

Grammage du papier 64 ~ 176 g/m² dans le bac principal

Mode de sortie du papier

Chargement papier

Taille du support tout bac

Taille du support bac multiformat

Calage automatique Réglage automatique de la densité Réinitialisation automatique du compteur de consommables

2000/XP/XP Pro x64 bit Edition*/NT4.0 /Server 2003/Server 2003 Édition x64 bits*, Vista 32 et 64 bits.

* processeurs x86-64 uniquement. Itanium n'est pas pris en charge.

Mac

OS X (10.2.8 - 10.5 on PPC; 10.4.4 - 10.5 sur Intel).

530 feuilles dans le bac principal 530 feuilles dans le 2ème bac optionnel 100 feuilles dans le bac multifonction (ou 50 transparents ou 10 enveloppes)

64 ~ 203 g/m² dans le 2ième ou le 3ième bac 64 ~ 220 g/m² dans le bac multifonction

350 feuilles dans l’empileuse (supérieure) face en dessous – papier de 80 g/m² 100 feuilles dans l’empileuse (arrière) face en dessus – papier de 80 g/m²

Bac à papier, alimentation manuelle et bacs à papier supplémentaires en option

A4, A5, B5, Legal 13/13,5/14 pouces, Letter, Executive.

A4, A5, A6, B5, Legal 13/13.5/14 inch, letter, executive, personnalisé (longueur jusqu'à 1 200 mm), com-9 envelope, com-10 envelope, monarch envelope, DL envelope, C5 envelope, index (76,2 x 127mm), Photo 101,6 x 127/177,8), bannière (297 x 1220mm)

Type de support Lisse, En-tête, Transparent, Bond, Cartonné, Brut, Étiquettes

Capacité sortie (dépend du grammage du papier)

Précision d'impression

Disque Dur Capacité - 40 GO

Empileuse face en dessus : environ 100 feuilles Empileuse face en dessous : environ 350 feuilles

Démarrage : ±2 mm Désalignement du papier : ±1 mm/100 mm Expansion/compression de l'image : ±1 mm/100 mm

Caractéristiques > 69

ÉLÉMENT CARACTÉRISTIQUES

Interfaces Universal Serial Bus

(USB)

Réseau Interface parallèle

USB Version 2.0 Connexion : USB type B Câble : Spécification USB version 2.0 (blindé) Mode de transmission : Grande

10 Base T, 100 Base T IEEE 1284

vitesse (480 Mbps + 0,25 % maximum)

Usage de l’imprimante

Taux d’utilisation 80 000 pages par mois maximum, 6 000 pages par mois en moyenne

Consommation du toner

Durée de vie du tambour photoconducteur

Durée de vie de la courroie

Usage du four 60 000 pages A4

Alimentation secteur 220 à 240V CA à 50/60 Hz ± 1 Hz

Consommation de courant

Environnement de fonctionnement

600 000 pages ou 5 ans

Initiale : CMJN: 4,000 pages à un taux de couvrage de 5% Remplacement : CMJN: 10,000 pages à un taux de couvrage de 5%

N environ 20 000 pages A4 à raison de 3 pages par tâche. CMJ‘ environ 15 000 pages A4 à raison de 3 pages par tâche.

60 000 pages A4 à un taux de 3 pages par travail

Fonctionnement : 1200 max.; 530 W moy. (25°C) Veille : 100 max.; 150 W moy. (25°C) Économie d'énergie : 17 W max.

10 à 32 °C/20 à 80 % HR (conditions optimales : 25 °C en environnement humide, 2 °C en environnement sec) Désactivé : 0 à 43 °C/10 à 90 % HR (conditions optimales : 26,8 °C en environnement humide, 2 °C en environnement sec)

Environnement d'impression

Bruit (niveau de pression

sonore)

a. La méthode de sortie est restreinte par le format du papier, le type de support et l'alimentation du

papier.

30 à 73 % HR à 10 °C; 30 à 54 % HR à 32 °C 10 à 32 °C à 30 % HR ; 10 à 27 °C à 80 % HR

Couleurs 17 à 27 °C à 50 à 0 % HR

Couleur Mono

En fonctionnement : 55dB(A) 55,6dB(A)

Veille : 37dB(A)

Les spécifications pourront faire l'objet de modifications sans préavis. Toutes marques déposées reconnues.

Caractéristiques > 70

NDEX

Arrêt correct.......................... 25

Bac multifonction

formats métriques du

papier

utilisation.......................... 14

............................. 10

Courroie

remplacement

usage prévu...................... 40

................... 48

Enveloppes

chargement

Étiquettes

types recommandés

...................... 14

...........9

Fonctions de menu................ 16

Menu Maintenance ................ 37

Menus

Menu USB paramètres par défaut réglés

à l’usine

utilisation.......................... 16

Mises à niveau

mémoire

......................... 37

.......................... 17

........................... 54

Synopsis de l’imprimante........ 7

Tambour photoconducteur

remplacement

usage prévu...................... 40

Toner

remplacement

usage prévu...................... 40

Transparents

types recommandés

.................. 45

.................. 41

........... 9

Unité de disque dur

procédure d’installation

Unité de fusion

remplacement

usage prévu...................... 40

.................. 50

.... 57

Nettoyage de la tête DEL...... 51

Ordre d’impression

Empileuse face en

dessous

Empileuse face en

dessus

.......................... 13

............................ 13

Panneau de commande......... 16

Papier

bourrage, codes

d’erreur

chargement des bacs........ 11

chargement du papier à

en-tête formats de feuilles

acceptés suppression des

bourrages

types recommandés ........... 9

Principaux éléments de

l’imprimante et chemins du papier

.......................... 62

........................... 12

........................... 9

....................... 61

.................................. 61

Recto verso

format du papier et seuils de

grammage

procédure d’installation .... 53

...................... 10

Index > 71

OORDONNÉES

Oki Systèmes (France) S.A.

44-50 Av. du Général de Gaulle 94246 L'Hay les Roses Paris

Tel: 01 46 15 80 00 Télécopie: 01 46 15 80 60 Website: www.oki.fr

Coordonnées Oki > 72

Oki Europe Limited

Blays House

Wick Road

Egham

Surrey TW20 0HJ

United Kingdom

Tel: +44 (0) 208 219 2190 Fax: +44 (0) 208 219 2199

www.okiprintingsolutions.com

07088108 iss.04

OKI C710n, C710dn, C710dtn, C710cdtn User's Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

ÉLÉMENT CARACTÉRISTIQUES
