Oki C710DN, C710N, C710DTN User Manual [es]

Información de Copyright

Copyright © 2008 por Oki Data Americas, Inc. Todos los derechos
reservados

C710n Guía del Usuario
P/N 59308903, Revisión 1.0
April, 2008

Aviso

Se han realizado todos los esfuerzos para garantizar que la
información de este documento sea completa y precisa y esté
actualizada. El fabricante no asume responsabilidad alguna por el
resultado de errores fuera de su control. El fabricante tampoco
garantiza que los cambios en el software y equipo realizados por
otros fabricantes y mencionados en esta guía no vayan a afectar a
la aplicabilidad de la información incluida en ella. La mención de
productos de software fabricados por otras compañías no
constituye necesariamente una aprobación por parte de
fabricante.

Aunque se ha hecho todo lo posible para que este documento sea
preciso y útil, no garantizamos en forma alguna, expresa o
implícita, la precisión o integridad de la información contenida en
el mismo.

Los controladores y manuales más actualizados se pueden
encontrar en el sitio Web:

http://www.okiprintingsolutions.com

Aviso sobre marcas registradas

Oki y Oki Data son marcas de fábrica registradas de Oki Electric
Industry Company Ltd.

Apple, Macintosh y Mac OS son marcas de fábrica registradas de
Apple Computers Inc.

Hewlett-Packard, HP y LaserJet son marcas de fábrica registradas
de Hewlett-Packard Company.

Microsoft, MS-DOS y Windows son marcas registradas o marcas de
Microsoft Corporation en Estados Unidos y/o otros países.

Otros nombres de productos y marcas mencionados son marcas
comerciales registradas de sus respectivos propietarios..

2 – C710n Guía del Usuario

Contenido

Información de Copyright . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Notas, precauciones y advertencias. . . . . . . . . . . . . . . . . . . . . 5

Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Descripción general de la impresora . . . . . . . . . . . . . . . . . . 8

Vista frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Vista posterior. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Cambio del idioma de la pantalla . . . . . . . . . . . . . . . . . . . .10

Recomendaciones sobre el papel . . . . . . . . . . . . . . . . . . . . . . 11

Bandeja 1 y bandejas 2 y 3 opcional . . . . . . . . . . . . . . . . . .12

Tamaño del Medio . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Tipo de peso del medio . . . . . . . . . . . . . . . . . . . . . . . .12

Ajustes del peso del medi . . . . . . . . . . . . . . . . . . . . . .12

Bandeja multiuso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Apilador boca abajo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Apilador boca arriba . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Unidad Dúplex . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Carga del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Bandeja 1 y bandejas 2 y 3 opcional . . . . . . . . . . . . . . . . . .15

Bandeja multiuso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Funciones del menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Panel del operador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Cómo cambiar la configuración: usuario . . . . . . . . . . . . . . .24

Cómo cambiar la configuración: administrador . . . . . . . . . . .25

Menú Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Menú Información de impr.. . . . . . . . . . . . . . . . . . . . . . .27

Impr. trab. seguro . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Menús . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Menú de apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Config. admin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Calibración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Estadísticas de impr. . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Menú Administrador (de reinicio). . . . . . . . . . . . . . . . . . .52

Parallel Setup (Configuración paralela) . . . . . . . . . . . . .52

USB Setup (Config. de USB) . . . . . . . . . . . . . . . . . . . .53

Security Setup (Config. Seguridad) . . . . . . . . . . . . . . .54

Storage System (Sistema almacenamiento) . . . . . . . . .54

Power Setup (Configuración de alimentación) . . . . . . . .56

Language Setup (Config. Idioma). . . . . . . . . . . . . . . . .56

3 – C710n Guía del Usuario

Contenido (cont.)

Reemplazo de consumibles y de ítems de

mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Datos para pedidos de consumibles y items

de mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Reemplazo del cartucho de tóner . . . . . . . . . . . . . . . . . . . .58

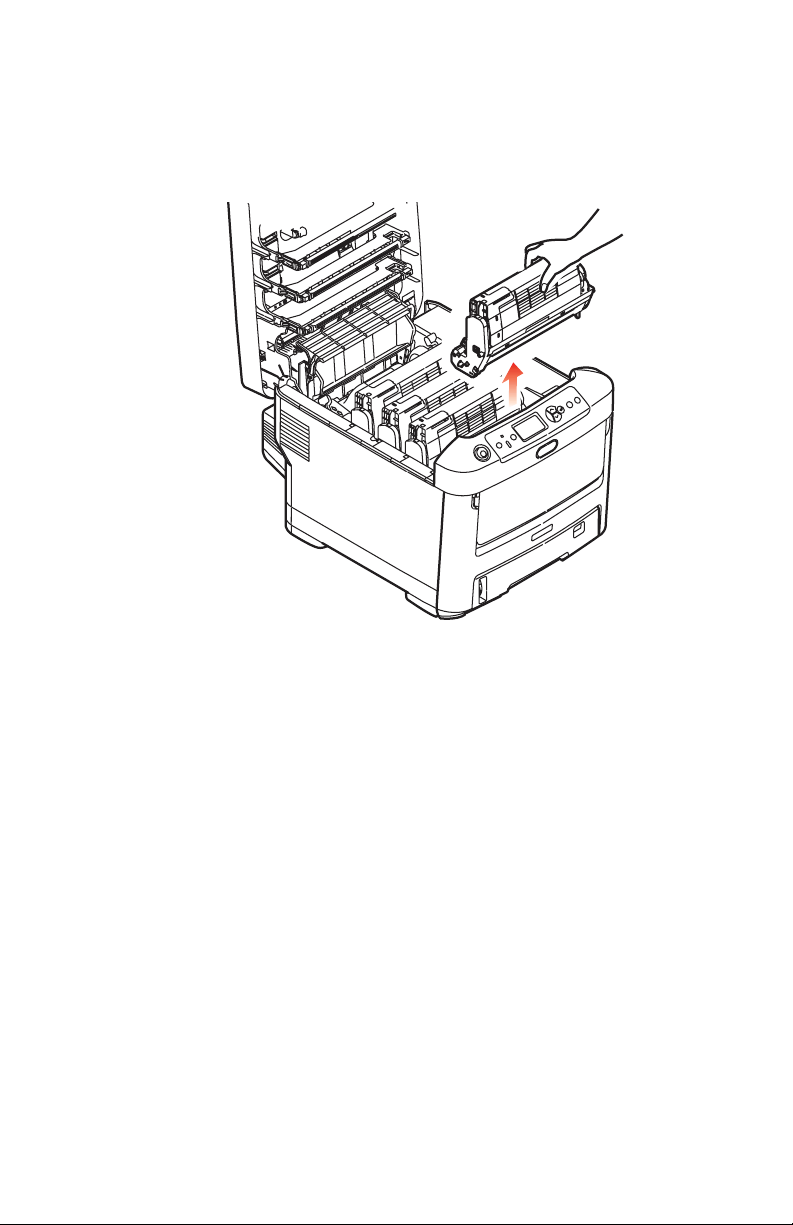

Reemplazo del tambor de de imagen. . . . . . . . . . . . . . . . . .64

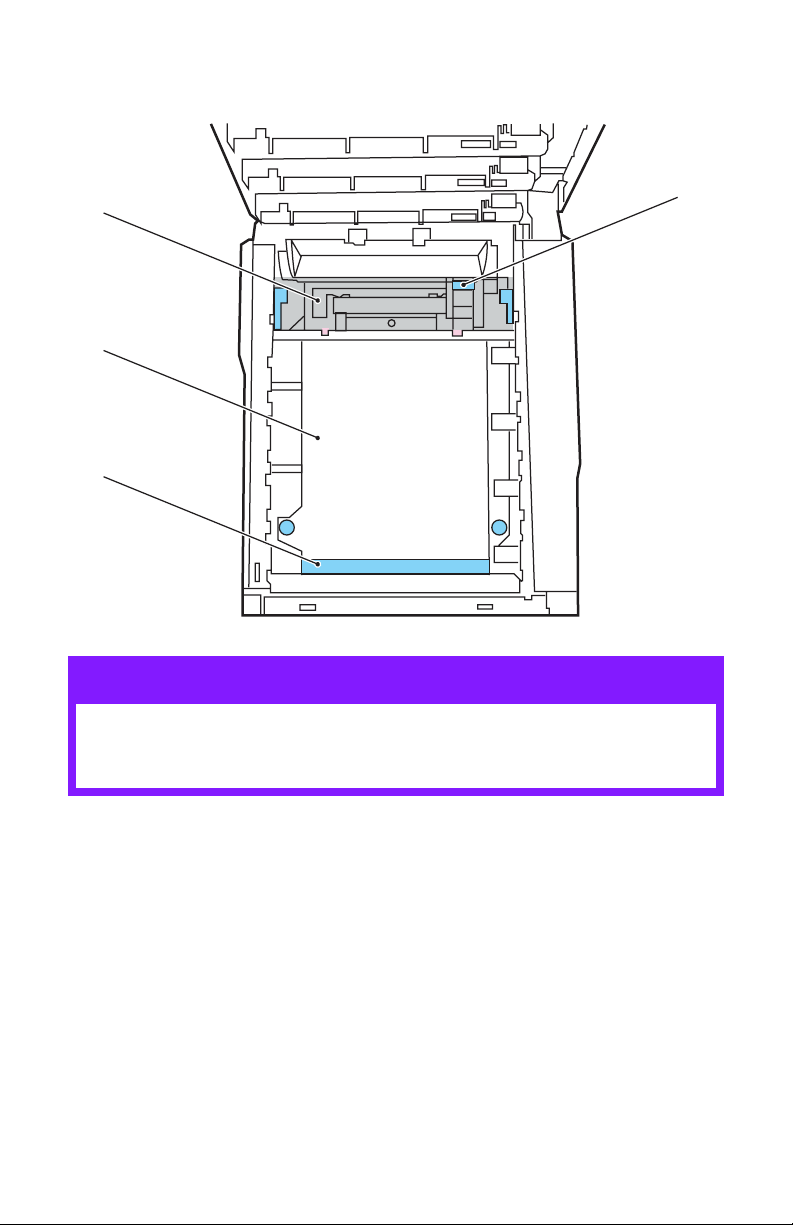

Reemplazo de la unidad de cinta de transporte. . . . . . . . . . .69

Reemplazo del fusor . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

Limpieza del cabezal del LED . . . . . . . . . . . . . . . . . . . . . . .78

Opciones disponibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Unidad Dúplex. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Ampliación de la memoria. . . . . . . . . . . . . . . . . . . . . . . .80

Unidad de disco duro . . . . . . . . . . . . . . . . . . . . . . . . . . .81

Bandejas de papel adicionales. . . . . . . . . . . . . . . . . . . . .81

Eliminación de atascos de papel . . . . . . . . . . . . . . . . . . . . . . 82

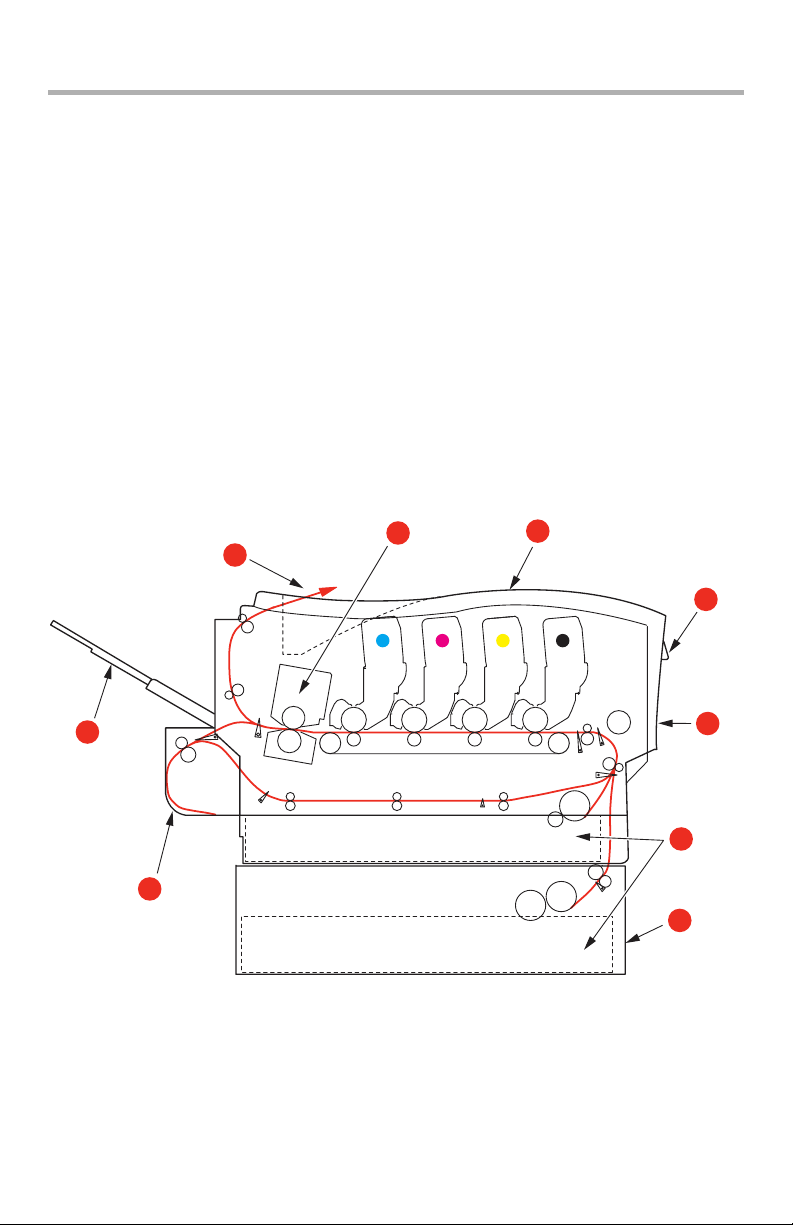

Principales componentes de la impresora y trayectoria

del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Códigos de error del sensor de papel . . . . . . . . . . . . . . . .83

Utilidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Resumen de las utilidades suministradas . . . . . . . . . . . . . . .95

Utilidades en el CD . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

Utilidades en la Web (solo Windows) . . . . . . . . . . . . . . . .96

Instalación de las utilidades . . . . . . . . . . . . . . . . . . . . . . . .97

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

4 – C710n Guía del Usuario

Notas, precauciones y

advertencias

Nota:

Las notas se muestran así en este manual. Una nota
proporciona información adicional para complementar el
texto principal que puede ayudarle a utilizar y entender el
producto.

PRECAUCIÓN:

Las precauciones se muestran así en este manual. Una
precaución proporciona información adicional que, en
caso de ser omitida, puede generar errores de
funcionamiento o daños en el equipo.

ADVERTENCIA:

Las advertencias se muestran así en este manual. Una
advertencia proporciona información adicional que, en
caso de ser omitida, puede provocar riesgo de lesiones
personales.

5 – C710n Guía del Usuario

Introducción

Su impresora incluye las funciones siguientes:

• La tecnología de multinivel alta calidad produce tonos y
gradaciones de colour más suaves para aportar calidad
fotográfica a los documentos;

• Hasta 30 páginas por minuto a todo color, para la impresión
rápida de impresionantes presentaciones en color y otros
documentos;

• Hasta 32 páginas por minuto en blanco y negro, para imprimir
de forma rápida y eficaz todos los documentos de índole
general que no necesiten color;

• Resolución de impresión de 600 x 600, 1200 x 600 ppp (puntos
por pulgada) y alta calidad para obtener imágenes de alta
calidad con el mayor detalle posible;

• Internet Protocol versión 6 (IPv6)

• Tecnología LED digital en color de una sola pasada, para
procesar las páginas impresas a gran velocidad;

• Emulaciones PostScript 3, PCL 5C, PCL 6 y Epson FX para un
funcionamiento según los estándares del sector, y una amplia
compatibilidad con la mayoría de los programas informáticos;

• Las conexiones de red 10Base-T y 100Base-TX permiten
compartir este valioso recurso con los demás usuarios de la red
de su oficina;

• Modo de mejora de fotos Photo Enhance para mejorar las
impresiones de imágenes fotográficas (sólo con el controlador
PCL para Windows);

• Uutilidades que vienen en el CD con su impresora: ver
“Utilidades” en la página 95

• Capacidad de la bandeja de papel principal para 530 hojas
letre.

Además, también están disponibles las siguientes funciones
opcionales:

• Impresión dúplex (por las dos caras) automática para
economizar papel y para la impresión compacta de documentos
extensos (de serie en modelos dn);

• Bandeja de papel adicional que permite cargar 530 hojas más y
minimizar la intervención del operador, o cargar distintos tipos

6 – C710n Guía del Usuario

de papel, como papel con membrete, otros tamaños de papel u
otros soportes de impresión;

• Memorial adicional que permite imprimir páginas más
complejas. Por ejemplo, impresión de pancartas de alta
resolución;

• Unidad de disco duro interna para almacenar plantillas, macros
y fuentes descargables, para intercalar automáticamente varias
copias de documentos con varias páginas y descargar perfiles
ICC;

7 – C710n Guía del Usuario

Descripción general de la impresora __

Vista frontal

9

13

1

10

11

13

12

5

1. Apilador de salida, boca abajo.

Punto estándar de salida de las
copias impresas. Puede contener
hasta 350 hojas de 80 g/m².

2. Panel del operador.

Panel de controles del operador a
través de menús y pantalla LCD*.

3. Bandeja del papel.

Bandeja de papel estándar. Puede
contener hasta 530 hojas de papel
de 80 g/m².

4. Bandeja multiuso.

Se utiliza para tipos de papel más
pesado, sobres y otros soportes
especiales. También para la
alimentación manual de hojas
sueltas, si es necesario.

2

7

4

6

8

7

3

5. Indicador de nivel de papel.

6. Palanca de liberación de la
cubierta frontal.

7. Ranura de liberación de la
bandeja multiuso.

8. Botón de liberación de la
cubierta superior.

9. Cabezales de LED.

10. Palancas de liberación del
fusor.

11. Cartuchos de tóner
(C,M,Y,K).

12. Unidades de tambor de

imagen (C,M,Y,K).

13. Unidad dúplex (si está
instalada).

*Puede elegir entre idiomas distintos el idioma que se mostrará en la

pantalla LCD (consulte “Cambio del idioma de la pantalla” on

page 10)

8 – C710n Guía del Usuario

Vista posterior

Esta vista muestra el panel de conexiones, el apilador de salida
posterior y la ubicación de la unidad dúplex opcional (para
imprimir por las dos caras del papel).

5

4

3

1

2

6

7

1. Interruptor de
encendido/apagado.

2. Conector de
alimentación de CA.

3. Unidad dúplex (si está
instalada).

4. Apilador posterior, boca
arriba.

* La interfaz de red puede disponer de un “conector” de protección que

se debe quitar para poder efectuar la conexión.

5. Interfaz USB.

6. Interfaz de red.*

7. Interfaz paralela.

Cuando el apilador de papel posterior está desplegado, el papel
sale de la impresora por la parte posterior y se apila aquí, boca
arriba. Esto se usa principalmente para soportes de impresión
pesados. Cuando se utiliza en combinación con la bandeja
multiuso, la trayectoria que recorre el papel es prácticamente
recta. Esto evita que el papel se doble al pasar por las curvas de
la trayectoria y permite utilizar soportes de hasta 220 g/m².

9 – C710n Guía del Usuario

Cambio del idioma de la pantalla

El idioma predeterminado de la impresora para los mensajes de la
pantalla y para imprimir los informes es el inglés. Si lo desea, se
puede cambiar a:

•Francés

•Español

•Portugués

10 – C710n Guía del Usuario

Recomendaciones sobre el

papel

La impresora puede utilizar distintos soportes de impresión, como
una gama de gramajes y tamaños de papel, transparencias y
sobres. En esta sección encontrará recomendaciones generales
para elegir el soporte y explicaciones sobre cómo utilizar los
distintos tipos.

Obtendrá el mejor rendimiento si utiliza un papel estándar de
75~90 g/m², diseñado para utilizarse en fotocopiadoras e
impresoras láser.

No se recomienda utilizar papel con mucho realce o con una
textura muy áspera.

Puede utilizar papel preimpreso pero debe asegurarse de que la
tinta no se corra al exponerla a las altas temperaturas que se
producen en el fusor durante la impresión.

Los sobres no deben estar torcidos, ondulados ni deformados.
Deben ser de tipo rectangular plano, con pegamento que
permanezca intacto al someterlo a la presión del rodillo caliente del
fusor que se emplea en este tipo de impresoras. Los sobres con
ventana no son adecuados.

transparencias deben ser del tipo diseñado para utilizarse en

Las
fotocopiadoras e impresoras láser. En particular, evite el uso de
transparencias de oficina diseñadas para escribir a mano con
rotuladores. Este tipo de transparencias se funden con el calor del
fusor y pueden causar daños.

Las etiquetas también deben ser del tipo recomendado para
utilizar en fotocopiadoras e impresoras láser, en el que la hoja
portadora base está totalmente cubierta por etiquetas. Otros tipos
de etiquetas pueden causar daños en la impresora si las etiquetas
se desprenden durante el proceso de impresión.

11 – C710n Guía del Usuario

Bandeja 1 y bandejas 2 y 3 opcional __

Tamaño del Medio

•Carta

• Legal 13 pulgadas, 13.5 pulgadas, 14 pulgadas

•Ejecutivo

•A4, A5

• A6: bandeja 1solamente

•B5

• Tamaños personalizados: 5.5 a 8.5 pulgadas de ancho x 8.3 a
14 pulgadas de largo. Los tamaños personalizados deben ser
definidos con el controlador de la impresora.

Tipo de peso del medio

• Bandeja 1: 17 a 50 lb. US Bond (64-188 g/m²)

• Bandejas 2 y 3 opcional: 17 a 54 lb. US Bond (64-203 g/m²)

Ajustes del peso del medi

Estas configuraciones pueden hacerse en el menú de la impresora
o en el controlador de la impresora. Las configuraciones del
controlador de la impresora ignoran las configuraciones del Menú
de la impresora o del panel delantero.

• Ligero: 17-19 lb. US Bond (64-74 g/m²)

• Ligero mediano: 20-21 lb. US Bond ( 75-82 g/m2)

• Mediano: 22-30 lb. US Bond (83-104 g/m2)

• Pesado: 28-32 lb. US Bond (105-120 g/m2)

• Muy pesado1 (Tray 1): 32-50 lb. US Bond (121-188 g/m2)

• Muy pesado2

-Bandejas 2 y 3:

-Bandeja MU: 32-58 lb. US Bond (189-220 g/m

32-54 lb. US Bond (121-203 g/m2)

2

Si tiene el mismo papel cargado en otra bandeja (en la segunda o
tercera bandeja, si la tiene, o en la bandeja multiuso), puede
establecer que la impresora cambie automáticamente a la otra
bandeja cuando se termine el papel de la bandeja actual. Si
imprime desde aplicaciones de Windows, esta función se activa en
los ajustes del controlador. Si imprime desde otros sistemas, esta
función se activa en el menú de impresión. (Consulte “Funciones

del menú” on page 22.)

12 – C710n Guía del Usuario

Bandeja multiuso ________________

La bandeja multiuso puede contener los mismos tamaños que las
bandejas de casete, pero con un peso de hasta 58 lb. US Bond

g/m²). Si desea utilizar papel muy pesado, use el apilador de

(220
papel boca arriba (posterior). Esto permite que el recorrido del
papel a través de la impresora sea casi en línea recta.

La bandeja multiu)so puede utilizar anchos de papel entre 3
pulgadas (76 mm) y largos entre 5 pulgadas (127) mm y 47.25
pulgadas (1220 mm) (para rótulos).

Para largos de papel de más de 356 mm (Oficio 14 pulg.), use
papel de entre 28 lb. US Bond (90 g/m²) y 32 lb. US Bond (128 g/
m²), y el apilador de papel boca arriba (posterior).

Use la bandeja multiuso para imprimir sobres y transparencias.
Puede cargar hasta 50 hojas de transparencias o 10 sobres a la
vez; este número está sujeto a la profundidad máxima de apilado,
que es de 10 mm.

El papel o las transparencias deben cargarse con el lado que se
desea imprimir hacia arriba y el borde superior hacia la impresora.
No utilice la función dúplex (impresión por las dos caras).

Apilador boca abajo_______________

El apilador boca abajo de la parte superior de la impresora puede
admitir hasta 250 hojas de papel estándar de 20 lb. US Bond (75
g/m²) y puede manejar tipos de papel de hasta 47 lb. US Bond
(176 g/m²). Las páginas que se impriman en el orden de lectura
(página 1 primero) se ordenarán en el orden de lectura (la última
página en la parte superior, mirando hacia abajo).

Apilador boca arriba ______________

Cuando necesite utilizar el apilador boca arriba de la parte
posterior de la impresora, ábralo y despliegue la extensión de la
bandeja. Con esto, hará que el papel salga por este camino,
independientemente de los ajustes del controlador.

El apilador boca arriba admite hasta 100 hojas de papel estándar
de 20 lb. US Bond (75 g/m²) y puede utilizar papel de hasta 58 lb.
US Bond (220 g/m²).

Use siempre este apilador y el alimentador para varios tamaños
para papel de más de 147 lb. US Bond (176 g/m²).

13 – C710n Guía del Usuario

Unidad Dúplex ___________________

Esta opción permite imprimir automáticamente por las dos caras
en los mismos tamaños de papel que la bandeja 2 (es decir, todos
los tamaños de casete excepto A6), con gramajes de 20 a 28 lb.
US Bond ()75 a 120 g/m²).

NOTA:

La unidad dúplex se proporciona de serie en los modelos
dn.

14 – C710n Guía del Usuario

Carga del papel

Bandeja 1 y bandejas 2 y 3 opcional _

1. Retire la bandeja del papel de la impresora.

2.

Antes de cargar el papel, sóplelo por los bordes (1) y por el
centro
sueltas y, a continuación, golpee los bordes de la pila contra
una superficie plana para alinearlos de nuevo

(2) para asegurarse de que todas las hojas estén

(3).

2

1

3

15 – C710n Guía del Usuario

3. Cargue papel (el papel de carta con membrete boca abajo,

con el borde superior hacia la parte frontal de la impresora)
como se muestra en la imagen.

b

a

b

c

16 – C710n Guía del Usuario

4. Ajuste el tope posterior (a) y las guías del papel (b) al

tamaño de papel que va a utilizar.
Para evitar atascos de papel:

• No deje ningún espacio entre el papel y las guías, ni entre
el papel y el tope posterior.

• No llene demasiado la bandeja de papel. La capacidad de
la bandeja depende del tipo de papel.

• No cargue papel que no esté en buenas condiciones.

• No cargue a la vez documentos de distintos tipos o
tamaños.

• No saque la bandeja de papel durante la impresión
(excepto en los casos que se indican a continuación en
relación con la segunda bandeja).

PRECAUCIÓN:

IMPORTANTE: ajuste el dial de tamaño de papel (c) al
tamaño de papel que se utiliza (A4 en el ejemplo
anterior).

• Cierre suavemente la bandeja de papel.

• Si tiene dos bandejas y está imprimiendo desde la primera
(bandeja superior), puede sacar la segunda bandeja
(inferior) durante la impresión para cargarla. Sin embargo,
si está imprimiendo desde la segunda bandeja (inferior),
no saque la primera bandeja (superior). Esto provocaría un
atasco de papel.

• Para imprimir "boca abajo", asegúrese de que el apilador
boca arriba (posterior)
la parte superior de la impresora). La capacidad de apilado
es de aproximadamente 350 hojas de papel de 20-lb. US

2

Bond (75 g/m

).

• Para imprimir "boca arriba", asegúrese de que el apilador
boca arriba (posterior)
del papel

(b) está extendido. El papel se apila en orden

inverso y la capacidad de la bandeja es de unas 100 hojas
de papel de 20-lb. US Bond (75 g/m

(a) está cerrado (el papel sale por

(a) está abierto y de que el soporte

2

).

17 – C710n Guía del Usuario

• Utilice siempre el apilador boca arriba (posterior) para
papel pesado (cartulina, etc.).

a

b

PRECAUCIÓN:

No abra ni cierre la salida de papel posterior durante
la impresión, ya que podría provocar un atasco de
papel.

18 – C710n Guía del Usuario

Bandeja multiuso

__________________________

a

c

d

b

1. Abra la bandeja multiuso (a).

2. Extraiga los soportes de papel (b).

19 – C710n Guía del Usuario

d

3. Presione suavemente hacia abajo la plataforma del papel (c)
para comprobar que está bien sujeta.

4. Cargue el papel y ajuste las guías (d) hasta el tamaño del
papel que vaya a utilizar.

• Para imprimir por una sola cara en papel con membrete,

cargue el papel en la bandeja multiuso con el lado
preimpreso hacia arriba y el borde superior hacia la
impresora.

• Para imprimir por las dos caras (dúplex) en papel con

membrete, cargue el papel con el lado preimpreso hacia
abajo y el borde superior hacia fuera de la impresora.
(Para esta función debe estar instalada la unidad dúplex
opcional.)

• Los sobres deben cargarse boca arriba, con el borde

superior hacia la izquierda y el lado corto hacia la
impresora. No seleccione la impresión dúplex con sobres.

• No supere la capacidad de papel (aproximadamente 100

hojas o 10 sobres). La profundidad máxima de apilado es
de 10 mm.

20 – C710n Guía del Usuario

5. Presione el botón de sujeción de la bandeja hacia dentro para

soltar la plataforma del papel, de forma que el papel se
levante y quede sujeto en su sitio.

Establezca el tamaño de papel correcto para la bandeja multiuso
en el menú Papel (consulte “Funciones del menú” on page 22).

21 – C710n Guía del Usuario

Funciones del menú

En esta sección se enumeran los menús a los que se accede a
través del panel del operador de la impresora y se muestran en la
ventana LCD.

Panel del operador ______________

4

8

1

9

10

2

R

7

3

CM YK

1. LED de
P

REPARAD

O

3.

Botones
de
desplaza
miento de
Menú

5

ENCENDIDO:

parado para recibir
datos.

PARPADEANDO:

procesando datos.

APAGADO:

línea.
Se obtiene acceso al

modo
modo de menú,
avanza o retrocede
por los elementos del
menú mostrado.

Púlselo durante 2
segundos o más para
lograr un avance o un
retroceso rápido.

Menú

fuera de

. En el

pre-

6

2.

Pantalla

4.

Botón On
Line

(En

línea)

Muestra el estado de la
impresora y cualquier
mensaje de error.

Cambia entre

LÍNEA

y

NEA

.

Sale del menú y se
conecta
cuando se pulsa en el
modo de menú.

Desplaza la pantalla

AYUDA

Fuerza la impresión en
el papel cargado
cuando se pulsa mien­tras se muestra
“WRONG PAPER”
(PAPEL INCORRECTO)
o “WRONG PAPER
SIZE” (TAMAÑO DE
PAPEL INCORRECTO).

EN

FUERALÍ-

EN LÍNEA

.

22 – C710n Guía del Usuario

5.

LED
Attention
(Atención
)

7.

Botón
Enter
(Intro)

ENCENDIDO

indica una adverten­cia. Se puede reali­zar la impresión (por
ejemplo, tóner bajo).

PARPADEANDO

ha producido un
error. No se puede
imprimir (por ejem­plo, tóner vacío).

APAGADO

normal.
En el modo

ENLÍNEA
ALÍNEA

modo Menú.
En el modo

determina la configu­ración seleccionada.

: se

: se

: Estado

o

FUER-

: entra en el

Menú

:

6.

Botón
Back
(Atrás)

8.

Botón
Cancel
(Cancelar
)

Vuelve al elemento del
menú de nivel supe­rior anterior.

Elimina los datos que
se estaban impri­miendo o recibiendo si
se pulsa durante dos
segundos o más.

Elimina los datos
cuando se pulsa
durante dos segundos
o más mientras se
muestra WRONG
PAPER SIZE (TAMAÑO
DE PAPEL INCO­RRECTO), RUN OUT OF
PAPER (PAPEL AGO­TADO), TRAY 1 IS
OPEN (LA BANDEJA 1
ESTÁ ABIERTA), o
TRAY 1 IS NOT FOUND
(NO SE ENCUENTRA LA
BANDEJA 1).

Sale del menú y se
conecta EN LÍNEA
cuando se pulsa en el
modo de menú.

9. Botón
Help
(Ayuda)

Ofrece recomendacio­nes cuando se pro­duce un error, por
ejemplo, se utiliza un
tamaño de papel
incorrecto.

10. Botón
Shutdown
/Restart
(Apagado
/
Reiniciar)

23 – C710n Guía del Usuario

Lleva a cabo el proce­dimiento adecuado de
apagado o reinicio para
evitar posibles daños a
la máquina.

Cómo cambiar la configuración: usuario

Es importante señalar que muchos de estos ajustes se pueden
omitir para dar prioridad a los ajustes de los controladores de
impresora en Windows. Sin embargo, varios de los ajustes del
controlador se pueden dejar como “Ajuste de la impresora”, para
que se utilicen, de forma predeterminada, los ajustes introducidos
en estos menús de la impresora.

Los ajustes predeterminados se muestran en negrita en las tablas
siguientes.

Durante el modo de funcionamiento normal, denominado “en
espera”, la ventana LCD de la impresora mostrará “Preparada para
imprimir”. En este estado, para acceder al sistema de menús,
pulse los botones de Menú de flecha hacia arriba y hacia abajo en
el panel del operador para desplazarse hacia arriba y hacia abajo
por la lista de menús, hasta que aparezca el menú que desea ver.
A continuación, proceda de la siguiente manera:

1. Pulse Enter para acceder al menú.

2. Utilice los botones de flecha hacia arriba y hacia abajo de

MENÚ en el panel de control para desplazarse por los menús.
Cuando aparezca el elemento que desea cambiar, pulse

Enter para ver los submenús de dicho elemento.

3. Use los botones de MENÚ flecha hacia arriba y hacia
abajo

elementos del submenú. Cuando aparezca el elemento que
desea cambiar, pulse Enter para ver el ajuste.

4. Use los botones de MENÚ flecha hacia arriba y hacia
abajo

ajustes disponibles para el elemento del submenú. Cuando
aparezca el elemento que desea cambiar, pulse
ver el ajuste. Aparecerá un asterisco (*) junto al ajuste que
indica que está activo en ese momento.

5. A continuación:

• Vuelva a pulsar Back para volver a la lista de menús;
o bien...

•Pulse On Line o Cancel para salir del sistema de menús y

para desplazarse hacia arriba y hacia abajo por los

para desplazarse hacia arriba y hacia abajo por los

Enter para

volver al modo en espera.

24 – C710n Guía del Usuario

Cómo cambiar la configuración:

administrador__________________

Puede ACTIVAR o DESACTIVAR cada categoría en el menú de
usuario.

Las categorías desactivadas no se muestran en el menú de
usuario. Sólo un administrador del sistema puede cambiar esta
configuración.

1. Apague la impresora (OFF). Encienda la impresora (ON)

mientras mantiene pulsado el botón Enter.
Cuando aparezca Boot Menu (menú Reiniciar), levante el
dedo del botón.

2. Pulse el botón Enter.

3. Cuando aparezca Introd. contraseña , pulse el botón de
flecha hacia arriba o hacia abajo de MENÚ siempre

seguido de Enter. A continuación, pulse
para especificar la primera línea de la contraseña y, después,
pulse el botón

Escriba su contraseña de 4 a 9 dígitos.

(La contraseña predeterminada es aaaaaa).

4. Pulse el botón Enter.

Enter.

Enter varias veces

5. Pulse el botón de flecha hacia arriba o hacia abajo de

MENÚ hasta que se muestre la “categoría” que desea
cambiar.

6. Cuando aparezca, pulse el botón Enter.

7. Pulse el botón de MENÚ de flecha hacia arriba o flecha hacia abajo

hasta que se muestre el “elemento” que desea cambiar.

8. Cuando éste aparezca, pulse el botón Enter.

9. Utilizando el botón de MENÚ de flecha hacia arriba o
flecha hacia abajo, identifique el parámetro según sea

necesario.

10. Pulse el botón Enter para escribir un asterisco (*) a la
derecha del ajuste seleccionado.

11. Pulse el botón On Line para cambiar al estado en línea. La
máquina se reiniciará automáticamente.

25 – C710n Guía del Usuario

Menú Configuración

ELEMENTO ACCIÓN EXPLICACIÓN

Cuento de
pág.

Vida útil
suministros

Red Nombre Impresora

Bandeja 1
Bandeja 2*
Bandeja 3*
Bandeja multiuso
*Nota: disponible sola-

mente cuando hay
bandejas opcionales

Tamb or c ián
Tambor magenta
Tambor amarillo
Tamb or n egr o
Cinta de transporte
Fusor
Tóner cián
Tóner magenta
Tóner amarillo
Tóner negro

Nombre Abrev.Impre­sora

IP Address Subnet
(Subred dirección IP)

Gateway (Puerta de
enlace)

Dirección MAC
Versión F/W Red
Versión Web Remoto

Seleccione un elemento para mos­trar el número total de páginas
impresas de la bandeja correspon
diente.

Seleccione un elemento para mos­trar el porcentaje restante de un
consumible.

Muestra el nombre completo de la
impresora.

Muestra una versión abreviada.
Muestra la subred de la dirección IP

de la red.
Muestra la puerta de enlace de la

red.
Muestra la dirección Mac de la

impresora.
Muestra la revisión de firmware de la

red.
Muestra la versión remota de web.

-

Sistema Número de serie

Número equipo
Número de lote
Versión de CU
Versión de PU
Memoria total
Memoria Flash
Disco duro

26 – C710n Guía del Usuario

Muestra información para estos ele­mentos.

Menú Información de impr.

Este menú proporciona un método rápido para ver los distintos
elementos almacenados en la impresora.

ELEMENTO ACCIÓN EXPLICACIÓN

Configura­ción

Red Ejecutar Desplácese hasta este parámetro y seleccione la

Pág. Demo.
Demo 1

Lista de
archivos

Lista de
fuentes PS

List
fuent.PCL

Lista fuent.
IBM PPR

List.fuent.EP
SON FX

Ejecutar Seleccione la opción de ejecutar para imprimir un

informe de configuración.

opción de ejecutar para imprimir información de
red.

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir una página de
demostración.

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir una lista de
archivos de trabajo.

(Sólo se muestra si está instalado FileSystem).

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir una lista de tipos
de letra de emulación Postscript.

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir una lista de fuen­tes PCL.

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir una lista de fuen­tes IBM PPR. Debe estar activado en System Main­tenance (Mantenimiento del sistema).

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir una lista de fuen­tes de emulación Epson FX. Debe estar activado en
System Maintenance (Mantenimiento del sistema).

Informe de
uso

Registro de
error

Lista perf.
color

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir una lista de las
páginas impresas en color o monocromas.

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir el registro de
error.

Ejecutar Desplácese hasta este parámetro y seleccione la

opción de ejecutar para imprimir una lista de perfi­les de color.

27 – C710n Guía del Usuario

Impr. trab. seguro

Nota:

Solamente aparece si hay instalada una unidad de disco
duro (HDD) opcional.

ELEMENTO ACCIÓN EXPLICACIÓN

Tar ea E ncr i p­tada

No encon­trado

Imprimir
Eliminar

Se utiliza para imprimir un trabajo de impresión
de autenticación cifrada (Tarea Encriptada) alma
cenado en la unidad de disco duro.

Después de especificar una contraseña, aparece
"Buscando Tarea" hasta que se encuentra un tra
bajo adecuado para la contraseña.

(El tiempo de búsqueda aumenta en proporción
al número de trabajos almacenados en la unidad
de disco duro; la impresora puede tardar hasta
20 segundos.)

La búsqueda puede cancelarse manteniendo pul­sado el botón Cancel.

Aparecerá No encontrado cuando no hay disponi­ble un archivo para imprimir.

Si hay disponible un archivo para imprimir, apa­rece el siguiente mensaje:

Tarea Encriptada: Imprimir/Eliminar

Si se selecciona Imprimir y se pulsa el botón
Enter, se imprimirá un conjunto de todos los tra
bajos.

Si se selecciona Eliminar, aparece el siguiente
mensaje:

¿Está seguro?: Sí/No

La pantalla volverá al menú de origen si se selec­ciona No.

Si se selecciona Sí, se eliminarán todos los traba­jos.

Los trabajos de impresión con autenticación
cifrada almacenados en la unidad de disco duro
se eliminan mediante un método de eliminación
especificado por el controlador tras la impresión
o una instrucción del menú para eliminar.

-

-

-

28 – C710n Guía del Usuario

ELEMENTO ACCIÓN EXPLICACIÓN

Tar ea a l ma­cenada

No encon­trado

Imprimir
Eliminar

Se utiliza para imprimir un trabajo almacenado
en la unidad de disco duro.

Aparecerá
nible un archivo para imprimir.

Si hay disponible un archivo para imprimir, apa­rece el siguiente mensaje:

Tarea almacenada: Imprimir/Eliminar

Cuando se selecciona

dad intercal.

de páginas que se van a imprimir.
Especifique el número de páginas que se van a

imprimir y pulse el botón
Si se selecciona

mensaje:

¿Está seguro?: í/No

Si se selecciona No, la pantalla volverá al menú
anterior.

Si se selecciona Sí, se eliminarán todos los tra­bajos.

No encontrado

y se puede especificar el número

Eliminar

cuando no hay dispo-

Imprimir

, aparece

Enter

.

, aparece el siguiente

Canti-

29 – C710n Guía del Usuario

Menús

ELEMENTO ACCIÓN EXPLICACIÓN

Config. ban­dejas

Alimentación
papel
Predeterminado:

Bandeja 1

Conm. band.
auto.
Predeterminado:

Activado

Secuencia band.
Predeterminado:

Bajar

Unidad de medida
Predeterminado:

milímetro

Config. Bandeja 1

Predeterminado:
Tamaño del papel:

Tamaño de
casete/

zado
SoportesTipo:

Ordinario

membrete/
Papel hilo/Reci­clado/Cartulina/
Áspero/Satinado/
*Usuario tipo 1-5

Soportes
Peso:

Ligero

medio/Medio/
Pesado/Muy
pesado 1

Personali-

/Ligero

/Con

Seleccione una bandeja (condición pre­determinada indicada por *). Para selec­cionar, desplácese y pulse el botón

Enter

.

Activa o desactiva la conmutación auto­mática (condición predeterminada indi­cada por *). Para seleccionar, desplácese
y pulse el botón

Selecciona la secuencia de bandejas

Bajar/Subir/Bandeja en uso

ción predeterminada indicada por *).
Para seleccionar, desplácese y pulse el
botón

Enter

Selecciona como unidad de medida las
pulgadas o los milímetros (condición
predeterminada indicada por
seleccionar, desplácese y pulse el botón

Enter

.

Configure

/

Peso de papel

papel

ción predeterminada (indicada por *).
Para seleccionar, desplácese y pulse el
botón

Enter

*Los usuarios del tipo 1 al 5 sólo se
muestran si están registrados en el PC
host.

Enter

.

(condi-

.

*). Para

Tamaño del papel/Tipo de

.

. Define la condi-

30 – C710n Guía del Usuario

ELEMENTO ACCIÓN EXPLICACIÓN

Config.
bandejas
(cont.)

Conf. band. Mul­tiuso

Tamaño del papel:
A4/A5/A6/B5/Ofi­cio 14/Oficio
13,5/Oficio 13/
Carta/Ejecutivo/
Personalizado/
Sobre Com-9/
Sobre Com-10
Sobre Monarca/
Sobre DL/C5

Tipo de papel:
Ordinario/Con
membrete/Trans

­parencia/Etique­tas/Papel hilo/
Reciclado/
Cartulina/Áspero/
Satinado/
Soportes de Usua­rio tipo 1-5

Peso:
Ligero/Ligero
medio/Medio/
Pesado/Muy
pesado 1/Muy
pesado 2

Uso de
bandeja: No utili­zar/Cuando
no coincide

Configure

Tamaño del papel/Tipo
de papel/Peso de papel/Uso de
bandeja.

minada (indicada por *). Para seleccio-

Define la condición predeter-

nar, desplácese y pulse el botón

Los usuarios del tipo 1 al 5 sólo se
muestran si están registrados en el PC
host.

Peso del papel 189 ~ 220/gm

2

Establece el uso de Bandeja multiuso.

Cuando no coincide

: si el papel no
coincide, se solicita papel a la bandeja
multiuso en lugar de a la bandeja espe
cificada.

No utilizar

: establece la bandeja mul­tiuso como no disponible en Auto Tray
Select (Selec. Band. Auto.) y Conm.
band. auto.

Enter

.

-

Ajuste sis­tema

Config. Bandeja
2*

*Nota: solamente aparece si la opción
está instalada.

Config. Bandeja
3*

Tiempo ahorro
energ.
Predeterminado:

30

Seleccione entre

minutos

(condición predeterminada
indicada por
plácese y pulse el botón

31 – C710n Guía del Usuario

5/10/15/30/60

*). Para seleccionar, des-

Enter

.

ELEMENTO ACCIÓN EXPLICACIÓN

Ajuste sis­tema (cont.)

Aviso borrable
Predeterminado:

ENCENDIDA

Continuación
autom.

Predeterminado:

Desactivado

Límite tiempo
manual

Predeterminado:

60

Tiempo espera

Predeterminado:

40

Tóner bajo

Predeterminado:

Continuar

Seleccione entre
(condición predeterminada indicada
por

*). Para seleccionar, desplácese y
pulse el botón
de PS.

Seleccione entre

vado

(condición predeterminada indi­cada por *). Para seleccionar, desplácese
y pulse el botón

Seleccione entre

segundos/60 segundos

predeterminada indicada por
seleccionar, desplácese y pulse el botón

Enter

.

Seleccione entre

20/30/40/50/60/90/120/150/
180/210/240/270/300 segundos

(condición predeterminada indicada
por *). Para seleccionar, desplácese y
pulse el botón

Seleccione la acción que se va a realizar
cuando el sensor de tóner indica que el
tóner está bajo. Seleccione entre

nuar/Detener

nada indicada por *). Para seleccionar,
desplácese y pulse el botón

ENCENDIDA/Tarea

Enter

. Sólo para trabajos

Activado/Desacti-

Enter

.

Desactivado/30

(condición

*). Para

Desactivado/5/10/

Enter

.

Conti-

(condición predetermi-

Enter

.

Recup. atasco
Predeterminado:

Activado

Informe de error
Predeterminado:

Desactivado

Ajuste pos.de
impresión

Predeterminado:

0,00

Seleccione entre

vado

(condición predeterminada indi­cada por *). Para seleccionar, desplácese
y pulse el botón

Seleccione entre

vado

(condición predeterminada indi­cada por *). Para seleccionar, desplácese
y pulse el botón

Seleccione entre

Ajuste dúplex X/Ajuste dúplex Y

(condición predeterminada indicada
por

*). Para seleccionar, desplácese y

pulse el botón

32 – C710n Guía del Usuario

Activado/Desacti-

Enter

.

Activado/Desacti-

Enter

.

Ajuste X/Ajuste Y/

Enter

. Defina la medida.

ELEMENTO ACCIÓN EXPLICACIÓN

Ajuste sis­tema (cont.)

Config.Papel
Monocr. -2/­1/0/+1/ +2

Predeterminado:

Config.Papel
Color -2/­1/0/+1/ +2

Predeterminado:

Config. Transpar.
Monocr -2/­1/0/+1/ +2

Predeterminado:

Config.transpar.
Color -2/­1/0/+1/ +2

Predeterminado:

Config.SMR +3/
+2/+1/-1/

3/
Predeterminado:

-2/-

Se utiliza para el ajuste de la impresión
en negro en papel.

0

Se utiliza para el ajuste de la impresión
en color en papel.

0

Se utiliza para el ajuste de la impresión
en negro en transparencias.

0

Se utiliza para el ajuste de la impresión
en color en transparencias.

0

Se utiliza para corregir las variaciones en
los resultados de la impresión causadas
por las condiciones de temperatura y
humedad y las diferencias entre la fre
cuencia y la densidad de impresión.

0

Cambie el ajuste cuando la calidad de la
impresión sea irregular.

-

Config.BG +3/
+2/+1/-1/

-2/-

3/

Predeterminado:

Limpieza del tam­bor

Predeterminado:

Desactivado

Volcado
hexadecimal

cutar

Eje-

Se utiliza para corregir las variaciones en
los resultados de la impresión causadas
por las condiciones de temperatura y
humedad y las diferencias entre la fre
cuencia y la densidad de impresión.

0

Cambie el ajuste cuando el fondo sea
oscuro.

Establece si se debe girar el tambor
inactivo antes de imprimir para reducir
las líneas blancas horizontales.

Tenga en cuenta que esto acortará la
vida del tambor de imagen tanto como
esta rotación (condición predetermi
nada indicada por *). Para seleccionar,
desplácese y pulse el botón

Imprime los datos que se reciben del PC
host en el volcado hexadecimal. Si se
apaga el interruptor de encendido se
restablece el modo normal.

33 – C710n Guía del Usuario

Enter

-

-

.

Menú de apagado

Este menú sólo aparece si está instalada la unidad de disco duro.
Este elemento debe seleccionarse siempre antes de apagar la

impresora, para evitar la pérdida de datos del disco duro.

ELEMENTO AJUSTES EXPLICACIÓN

Shutdown
Start
(Comienzo
apagado)

Ejecutar Apaga la impresora de forma controlada, ase-

gurándose de cerrar todos los archivos del
disco duro interno antes de apagar. Apague la
impresora con el interruptor sólo cuando la
pantalla indique que puede hacerlo.

Config. admin.

ELEMENTO AJUSTES EXPLICACIÓN

Introd. con­traseña

Config.Red Activar

xxxxxxxxxxxx Escriba una contraseña para obtener

acceso al menú Config. admin.
La contraseña debe tener entre 6 y 12

caracteres alfanuméricos (o combinados).
El valor predeterminado es "aaaaaa".

Establece el protocolo TCP/IP.

Desactivar

IP v4

IP v4+v6

Activar: el protocolo TCP/IP está disponi­ble.

Desactivar: el protocolo TCP/IP no está dis­ponible.

Configure la versión de IP.
Funciona con IPv4 para IPv4 (no es válida

con IPv6).
Funciona con IPv4 e IPv6.

Activar

Desactivar

Activar

Desactivar

Activar

Desactivar

Activa o desactiva el protocolo NETBEUI.

Activa o desactiva el protocolo NetWare.

Activa o desactiva el protocolo EtherTalk.

34 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config.
Red (cont.)

Auto

802.2

802.3
Ethernet II
SNAP

Auto

Manual

xxx.xxx.xxx.xxxEstablece la dirección IP.

xxx.xxx.xxx.xxxEstablece la máscara de subred.

xxx.xxx.xxx.xxxEstablece la dirección de la puerta de

Activar

Desactivar

Activar

Desactivar

Establece el tipo de máscara.
Netware debe estar activado.

Establece el método de configuración de la
dirección IP.

TCP/IP debe estar activado.

TCP/IP debe estar activado.

TCP/IP debe estar activado.

enlace (router predeterminado).

0.0.0.0 significa que no hay router.
TCP/IP debe estar activado.

Activa o desactiva la opción Web.
Activar: Web/IPP está disponible.

Desactivar: Web/IPP no está disponible.
TCP/IP debe estar activado.

Activa o desactiva la opción Telnet.
Activar: Telnet está disponible.

Desactivar: Telnet no está disponible.
TCP/IP debe estar activado.

Activar

Desactivar

Activar

Desactivar

Activa o desactiva la opción FTP.
Activar: FTP está disponible.

Desactivar: FTP no está disponible.
TCP/IP debe estar activado.

Activa o desactiva la opción SNMP.
Activar: SNMP está disponible.

Desactivar: SNMP no está disponible.
Debe estar activado TCP/IP o NetWare.

35 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config.
Red (cont.)

Normal

Pequeño

Auto Nego­ciar

100Base-TX
Full

100Base-TX
Half

10Base-T Full
10Base-T Half

Ejecutar Especifica si se deben inicializar los ajustes

Cuando se selecciona
puede funcionar eficazmente incluso
cuando está conectada a un concentrador
que tiene una función de árbol de expan
sión. Sin embargo, el tiempo de inicio de la
impresora aumenta cuando los ordenado
res se conectan con dos o tres LAN peque­ñas.

Cuando se selecciona
nadores pueden cubrir desde dos o tres
LAN pequeñas hasta una LAN grande, pero
puede que no funcionen eficazmente
cuando la red está conectada a un concen
trador con una función de árbol de expan­sión.

Establece un método para vincularse a un
concentrador. Si se establece
selecciona automáticamente un método de
conexión a un concentrador.

predeterminados de valores de fábrica para
la red.

Normal

Pequeño

Auto

, la red

-

-

, los orde-

, se

-

Config. de
impr.

Auto

PostScript
PCL
IBM PPR
EPSON FX

1

- 999 Selecciona el número de copias predeter-

Activado/

activado

Borde largo

Borde corto

Des-

Selecciona un lenguaje de impresora.

minado.

Especifica la opción de impresión dúplex si
se ha instalado y activado una unidad de
este tipo.

Especifica la opción de encuadernación en
la impresión dúplex (si se ha instalado y
activado una unidad dúplex).

36 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config. de
impr. (cont.)

Activar

Desactivar

600 ppp

600x1200
ppp

600 ppp mul­tinivel

Activado/

activado

Des-

Establece si la impresora comprueba la
concordancia de tamaño de los datos
impresos con los de la bandeja. Sólo se
comprueban los tamaños estándar.

Establece la resolución predeterminada.

Esta función solamente actúa con eficacia
si los datos que se introducen son datos de
color RGB. Este ajuste es válido en PS y
PCL, pero no tiene efecto en los casos
siguientes.

(1) PS: si la opción de concordancia de
color está desactivada.

(2) PS: si se ha establecido cualquier
ajuste distinto de la concordancia de color
ASIC.

(3) PS: datos CMYK cuando se utiliza el
modo Simulación tinta (válido en cualquier
otro caso excepto en los casos (1) y (2)
anteriores siempre que los datos sean
RGB).

(4) Datos binarios PCL (Color/Monocromo).

Auto

Veloc. color
Veloc. normal
Alta Calidad

Vertical

Apaisado

Establece la velocidad de impresión en
monocromo. Imprime a la velocidad más
adecuada para el procesamiento de pági­nas si se establece

Imprime siempre a la velocidad de impre­sión en color si se establece

Imprime siempre a la velocidad de impre­sión en monocromo si se establece

mal

.

Imprime siempre a 26 ppm de la velocidad
de impresión de gradación para la impre
sión en color y en monocromo si se esta­blece

Alta Calidad

Especifica la orientación de impresión.
Opción no válida para PS (válida solamente

para PCL/ IBMPPR/EPSONFX/ HP-GL2).

37 – C710n Guía del Usuario

Auto

.

.

Color

.

Nor-

-

ELEMENTO AJUSTES EXPLICACIÓN

Config. de
impr. (cont.)

5 líneas
~

60 líneas

~
128 líneas

Tamaño de
casete/

Carta/Ejecu­tivo/Oficio 14/
Oficio 13,5/
Oficio 13/A4/
A5/A6/B5/
Personalizado/
C5/Sobre
Com-10/
Sobre
Monarca/
Sobre DL/
Sobre Com-9

Desactivado

Estrecho
Ancho

Establece el número de líneas que pueden
imprimirse en una página.

Opción no válida para PS (válida solamente
para PCL/HP-GL2).

Los valores predeterminados que aparecen
a la izquierda son para Carta/A4. Sin
embargo, en la práctica cambian depen­diendo del tamaño del papel cargado en la
bandeja.

Establece el tamaño de un área cuando el
PC host no especifica el tamaño mediante
el comando que designa el tamaño de edi
ción en papel (opción no válida para PS,
solamente para PCL).

La captura, o bien la propagación y conten­ción, es una técnica de preimpresión que
consiste en crear pequeñas superposicio
nes entre colores colindantes a fin de
enmascarar problemas de registro en la
producción gráfica.

-

-

0

píxeles
~
4 píxeles

0

píxeles
~
4 píxeles

64 mm
~

210 mm

~
216 mm

Establece la dimensión horizontal del área
de captura.

Establece la dimensión vertical del área de
captura.

Especifica el ancho de papel Personalizado
como valor predeterminado.

Establece un tamaño de papel y el ángulo
recto en la dirección de alimentación del
papel.

38 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config. de
impr. (cont.)

Config. PS

Config. de PCL Residente Especifica la ubicación de la fuente PCL

127 mm
~

297 mm

~
1220 mm

ASCII/

RAW

ASCII

/RAW Especifica el modo de protocolo de comuni-

ASCII/

RAW

I0 ~

I90 Establece el número de fuente de PCL.

Especifica el largo de papel Personalizado
como valor predeterminado.

Establece un tamaño de papel en la misma
dirección que la alimentación del papel.

Especifica el modo de protocolo de comuni­caciones PS de los datos del puerto NIC.

(En el modo RAW, no es válido Ctrl-T). Sólo
en los modelos PS.

caciones PS de los datos del puerto Centro­nics.

(En el modo RAW, no es válido Ctrl-T). Sólo
en los modelos PS.

Especifica el modo de protocolo de comuni­caciones PS de los datos del puerto USB.

(En el modo RAW, no es válido Ctrl-T). Sólo
en los modelos PS.

predeterminada.

El intervalo válido de esta variable cambia
en función del ajuste ORIGEN DE FUENTE
en ese momento. Si se ha establecido la
fuente predeterminada para ORIGEN DE
FUENTE, el número empieza por 0. En caso
contrario, el número empieza por 1. El
valor máximo es igual al número de fuen
tes instalado en ORIGEN DE FUENTE.

-

99,9 CPP
~

10,00 CPP

~
0,44 CPP

PC-8 Establece el conjunto de símbolos de PCL

Ancho de la fuente PCL predeterminada en
caracteres por pulgada (CPP). La fuente
predeterminada es una fuente escalable
con paso fijo.

El valor del paso incluye hasta la segunda
posición decimal.

Sólo se muestra si la fuente seleccionada
en Fuente Num. es una fuente escalable de
espaciado fijo.

(vea el panel del operador de la máquina
para obtener una lista completa).

39 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config. de
PCL (cont.)

78 colum­nas

80 columnas

Activado/

activado

CR

Des-

/CR+LF Establece una acción cuando se recibe

Establece el número de caracteres para el
papel tamaño A4.

Auto LF.
Esta opción es para caracteres de 10 CPP

cuando el modo Auto CR/LF está desacti
vado.

Este menú solamente está activado si se
ha seleccionado papel de tamaño A4 en el
menú que establece el ancho de impresión
del papel A4 con orientación vertical.

Normalmente, el ancho de impresión del
papel A4 se establece en algo menos de 8
pulgadas (alrededor de 7,93 pulgadas).

Este ajuste no puede imprimir 80 caracte­res de 10 cpp (solamente imprime hasta
78 caracteres de este tipo). Si se estable
cen 80 caracteres en Ancho impres. A4,
aumentan los márgenes derecho e
izquierdo.

Un comando PCL activa o desactiva el
modo Auto CR/LF.

Establece si se va a expulsar una página
que no tenga datos para imprimir (página
en blanco) al recibir un comando FF (OCH)
en el modo PCL. DESACTIVADO: expulsión.

código de retorno de carro en PCL.
CR: retorno de carro

CR+LF: retorno de carro y avance de línea

-

-

LF/

LF+CR Establece una acción cuando se recibe

Normal

1/5 pulg.
1/6 pulg.

código de avance de línea en PCL.
LF: avance de línea

LF+CR: avance de línea y retorno de carro

Establece un área no imprimible del papel.
El ancho del área de los lados derecho e

izquierdo del papel (los lados derecho e
izquierdo dependen de la orientación de
papel).

NORMAL: compatible con la emulación
PCL, aproximadamente 1/4~1/4,3 pulga
das (dependiendo del papel) queda fuera
del área imprimible.

40 – C710n Guía del Usuario

-

ELEMENTO AJUSTES EXPLICACIÓN

Config. de
PCL (cont.)

Activado/

activado

Activado

Desactivado

1 ~ 5 ~ 59 Establece el número que especifica la ban-

1 ~ 20 ~ 59 Establece el número que especifica la ban-

Des-

/

Establece si se va a usar el negro com­puesto (cmyk mixto) o el negro puro (sólo
K) para el negro (100%) en los datos de
imágenes.

DESACTIVADO: modo que utiliza el negro
compuesto

ACTIVADO: modo que utiliza el negro puro
(Sólo PCL)

A veces, cuando se especifica el ancho
mínimo en PCL, una línea de un punto
parece cortada.

Si la opción Ajust.anch. de lápiz está acti­vada, cuando se especifica el ancho
mínimo, se resaltará el ancho de línea para
que parezca superior a una línea de un
punto.

Si la opción Ajust.anch. de lápiz se desac­tiva, la línea aparecerá como antes.

deja 2 para el comando de destino de la
alimentación del papel (ESC&l#H) en la
emulación PCL5e.

(Sólo aparece si la bandeja 2 está insta­lada.)

deja 3 para el comando de destino de la
alimentación del papel (ESC&l#H) en la
emulación PCL5e.

(Sólo aparece si la bandeja 3 está insta­lada.)

Config. IBM
PPR

1 ~ 4 ~ 59 Establece el número que especifica la ban-

deja multiuso para el comando de destino
de la alimentación del papel (ESC&l#H) en
la emulación PCL5e.

10 CPP

12 CPP
17 CPP
20 CPP
Proporcional

Especifica el paso de caracteres en una
emulación IBM PPR.

41 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config. IBM
PPR (cont.)

12 CPP a 20
CPP

12 CPP a 12
CPP

CONJ.-2
CONJ.-1

IBM 437

Activar/

activar

Normal

Barrido

6

Activado/

activado

CR

LF

Des-

/

/8 LPP Establece el interlineado.

Des-

/CR+LF Establece una acción cuando se recibe

/LF+CR Establece una acción cuando se recibe

Especifica el paso 12 PPP en el modo de
condensación.

Establece un conjunto de caracteres.

Establece el conjunto de símbolos de IBM
PPR (vea el panel del operador de la
máquina para obtener una lista completa).

Especifica el estilo que reemplaza ø (9B) e
¥ (9D) por ø (ou) y Ø (cero).

Especifica el estilo de 0 (cero). BARRIDO:
CERO CON BARRA OBLICUA

Establece si se va a expulsar una página en
blanco. Sólo disponible si se ha establecido
la impresión a una cara.

código de retorno de carro.

código de avance de línea.

80

/136

columnas

11/

11,7

pulg.

0,0

/0,1/~1,0

pulg.

0,0

/0,1/~1,0

pulg.

Activar/

activar

Des-

/12

Especifica el número de caracteres por
línea.

Especifica la longitud del papel.

Establece la posición desde el borde supe­rior del papel.

Establece cuánto hay que desplazar la
posición de inicio de impresión horizontal a
la derecha.

Define el modo de impresión de forma que
se ajusten los datos de impresión, equiva
lente a 11 pulgadas (66 líneas), en el área
imprimible del tamaño de LETRA.

42 – C710n Guía del Usuario

-

ELEMENTO AJUSTES EXPLICACIÓN

Config. IBM
PPR (cont.)

Config.
EPSON FX

Igual

/Dife-

rente

10 CPP/

CPP/17 CPP
20 CPP/Pro-

porcional

CONJ.-2

CONJ.-1

IBM 437

Activar/

activar

Normal

Barrido

6

/8 LPP Establece el interlineado.

Activado/

activado

12

Des-

/

Des-

Establece la altura de un carácter.
IGUAL: misma altura, independiente-

mente de los CPP.
DIFERENTE: la altura de los caracteres

varía según los CPP.

Especifica el paso de caracteres en una
emulación Epson FX.

Establece un conjunto de caracteres.

Establece el conjunto de símbolos para la
emulación Epson FX.

(Vea el panel del operador de la máquina
para obtener una lista completa).

Especifica el estilo que reemplaza ø (9B) e
¥ (9D) por ø (ou) y Ø (cero).

Especifica el estilo de 0 (cero). BARRIDO:
CERO CON BARRA OBLICUA

Establece si se va a expulsar una página en
blanco. Sólo disponible si se ha establecido
la impresión a una cara.

CR

/CR+LF Establece una acción cuando se recibe

80

/136

columnas

11/

11,7

/12

pulg.

0,0

/0,1/~1,0

pulg.

0,0

/0,1/~1,0

pulg.

código de retorno de carro.

Especifica el número de caracteres por
línea.

Especifica la longitud del papel.

Establece la posición desde el borde supe­rior del papel.

Establece cuánto hay que desplazar la
posición de inicio de impresión horizontal a
la derecha.

43 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config.
EPSON FX
(cont.)

Config. color Desactivado

Activar/

activar

Igual

rente

SWOP
Euroescala
Japón

Bajo

Medio
Alto

Activar/

activar

Des-

/Dife-

Des-

Define el modo de impresión de forma que
se ajusten los datos de impresión, equiva
lente a 11 pulgadas (66 líneas), en el área
imprimible del tamaño de LETRA.

Establece la altura de un carácter.
IGUAL: misma altura, independiente-

mente de los CPP.
DIFERENTE: la altura de los caracteres

varía según los CPP.

La máquina tiene su propio motor de simu­lación de procesos que simula colores
estándar en la impresora.

Esta función sólo está disponible con tareas
del lenguaje PS.

Selecciona la limitación al grosor de la capa
de tóner.

Si el papel se curva en impresiones oscu­ras, la selección de las opciones MEDIO o
LIGERO a veces ayuda a reducir la ondula
ción.

UCR = con eliminación de color (Under
Color Removal).

Active o desactive una salida del 100%
contra la compensación de la curva de res
puesta del tóner de CMY 100%. Normal­mente, la función de compensación de la
curva de respuesta del tóner controla la
densidad de impresión adecuada; así, no
siempre es posible una salida del 100%.

Si selecciona ACTIVAR se activará una
salida del 100% en cualquier color indivi
dual. La impresión real, incluida la función
de compensación de la curva de respuesta
del tóner, se limita a un área adecuada.
Esta función se utiliza con fines especiales,
como especificar la reducción del color
CMYK en PS.

-

-

-

-

44 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config. color
(cont.)

Config. de
memoria

Activado

Desactivado

Auto

0,5 megabyte
1 megabyte
2 megabytes
4 megabytes
8 megabytes
16 megabytes

Auto

Desactivado

0,5 megabyte
1 megabyte
2 megabytes
4 megabytes
8 megabytes
16 megabytes

/

Si se establece en “DESACTIVADO” se sim­plificará el proceso de conversión de los
datos CMYK, lo que reducirá el tiempo de
procesamiento.

Este ajuste se ignora si se utiliza la función
Simulación tinta.

Solamente en PS.

Establece el tamaño del búfer de recep­ción.

Establece el tamaño del área para guardar
recursos.

45 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config. disco
duro

Ejecutar Inicializa la unidad de disco duro con los

ajustes predeterminados de fábrica. La
máquina realiza la división en particiones e
inicializa cada partición.

Cuando se ejecuta esta opción de menú,
aparece el siguiente mensaje de confirma
ción:

¿Está seguro? Sí/No
Si se selecciona No, volverá al menú ante-

rior.
Si se selecciona Sí, aparece el siguiente

mensaje de confirmación:
¿Ejecutar ahora? Sí/No
Si se selecciona No, volverá al menú ante-

rior.
El requerimiento de ejecutar la inicializa-

ción de la unidad de disco duro se incluye
en la memoria y en el próximo ciclo de
energía se ejecutará la inicialización.

Si se selecciona Sí, se apaga la máquina y
la unidad de disco duro se inicializa en el
ciclo de energía de apagado y encendido.

-

46 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config. disco
duro (cont.)

PCL nn%/
Común mm%/
PSll%/<Apli
car>

-

Especifica el tamaño de la partición. Espe­cifica un tamaño proporcional para toda la
unidad de disco duro en % (unidad de
1%).

nn,mm,ll: 1 - 98 y nn+mm+ll=100
Los tamaños se muestran en la lista de

particiones y pueden cambiarse si se elige
cambiar el tamaño de la partición. Si se
selecciona
mensaje de confirmación:

¿Está seguro? Sí/No

Si se selecciona No, volverá al menú ante­rior.

Si se selecciona Sí, aparece el siguiente
mensaje de confirmación:

¿Ejecutar ahora? Sí/No

Si se selecciona No, volverá al menú ante­rior. El requerimiento de ejecutar el cambio
de tamaño de la partición se incluye en la
memoria y en el próximo ciclo de energía
se ejecutarán la inicialización del disco
duro y el cambio de tamaño de la partición.

Si se selecciona Sí, se apaga la máquina.
La inicialización del disco duro y el cambio
de tamaño de la partición se ejecutarán en
el ciclo de energía de apagado y encen
dido. (Si se modifica el tamaño de una par­tición, también se modifica el resto.) Si se
modifica el tamaño de cualquier partición,
es necesario ejecutar también la inicializa
ción de la unidad de disco duro.

Si se instala una unidad de disco duro utili­zada anteriormente, también se realiza la
inicialización de dicha unidad. Si se instala
una unidad de disco duro que se ha utili­zado anteriormente, la composición de
este menú puede ser distinta de la de cada
partición. (Se mostrará la composición uti­lizada anteriormente.)

En las máquinas que no son PS, PS se
reemplaza por COMÚN, por lo que el men
saje se muestra como “PCL/COMÚN/
COMÚN”.

Aplicar

, aparece el siguiente

-

-

-

47 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Config. disco
duro (cont.)

Config. del
sistema

PCL
Común
PS

Activar

activar

/Des-

Formatea una partición especificada.
Si pulsa el botón

siguiente mensaje de confirmación:

¿Está seguro? Sí/No

Si se selecciona No, volverá al menú ante­rior.

Si se selecciona Sí, aparece el siguiente
mensaje de confirmación:

¿Ejecutar ahora? Sí/No

Si se selecciona No, volverá al menú ante­rior. El requerimiento de ejecutar el forma­teo de la partición se incluye en la memoria
y en el próximo ciclo de energía se ejecu
tará la aplicación de formato.

Si se selecciona Sí, se apaga la máquina y
la partición se formatea en el ciclo de ener
gía de apagado y encendido.

En las máquinas que no son PS, PS se
reemplaza por Común, por lo que el men
saje se muestra como “PCL/Común/
Común”.

Controla los ajustes del
(Atención) cuando aparece una adverten
cia de que el tóner, el tambor, el fusor o la
cinta de transporte están casi agotados.

El LED Attention está encendido cuando
está activado, de lo contrario está apa
gado. (Muestra un mensaje LCD.)

No se incluye la recuperación temporal al
abrir y cerrar la cubierta en el error por
agotamiento.

Enter

, aparece el

LED Attention

-

-

-

-

-

Cambiar con­traseña

Ejecutar Restablece a cero el contador de sección de

la función de estadísticas de impresión.
Si se selecciona

xxxxxxxxxxxxxxEstablece una nueva contraseña para obte-

ner acceso al menú Config. admin.
Se pueden escribir entre 6 y 12 dígitos alf-

anuméricos.

xxxxxxxxxxxxxxHace que el usuario tenga que escribir la

nueva contraseña para obtener acceso a
Config. admin.

Se pueden escribir entre 6 y 12 dígitos alf­anuméricos.

Ejecutar

, sale del menú.

48 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Ajustes

Calibración

ELEMENT
O

Auto Den­sity (Modo
dens. auto
mát.)

-

Ejecutar Reinicia el EEPROM de la CU. Restablece

los valores de fábrica en el menú de usua
rio.

Si se selecciona

Ejecutar Guarda los menús establecidos actual-

mente. Con esta función se guardan los
menús con los que se realizó la operación
por última vez y se sobrescriben con ellos
los menús guardados anteriormente.

Si pulsa el botón
siguiente mensaje de confirmación:

¿Está seguro? Sí/No

Si se selecciona No, se restauran los
menús anteriores.

Si se selecciona Sí, se guardan los ajustes
actuales de menú y se sale de este menú.

AJUSTES EXPLICACIÓN

Activado/
Desacti
vado

-

Ejecutar

Enter

Activa o desactiva el ajuste auto­mático de la densidad.

, sale del menú.

, aparece el

-

Ajustar den­sidad

Ajustar
registro

Ejecutar Si se selecciona Ejecutar, la

impresora ajustará la densidad
automáticamente y lo reflejará
en la compensación de la curva
de respuesta del tóner.

Este ajuste debe ejecutarse
cuando la impresora está en
el modo de inactividad.
Puede no ser válido si se
ejecuta en cualquier otro
estado.

Ejecutar Cuando se selecciona esta opción

de menú, la impresora realiza
una operación automática de
ajuste del registro.

Este ajuste debe ejecutarse
cuando la impresora está en
el modo de inactividad.

49 – C710n Guía del Usuario

ELEMENT
O

AJUSTES EXPLICACIÓN

Patrón
ajuste impr.

Ajuste de
cián/
magenta/
amarillo/
negro

Ejecutar Imprime el patrón de ajuste de la

Resaltado -3,-2,-1,

0

,+1,+2,+

3,

Tono medi o -3,-2,-1,

Oscuro -3,-2,-1,

0

,+1,+2,+

3,

0

,+1,+2,+

3,

curva de respuesta del tóner para
el usuario. Normalmente esta
función no es necesaria, ya que
dicha curva se ajusta automática­mente a los niveles recomenda­dos mediante el ajuste de la
densidad y la compensación de la
curva de respuesta del tóner.

Los resultados del ajuste se refle­jarán como valores de desplaza­miento (adición) a las
correcciones mediante la función
de ajuste de la densidad y com­pensación de la curva de res­puesta del tóner.

Ajusta el resaltado (área clara)
de la curva de respuesta del
tóner.

+ = más oscuro

- = más claro

Ajusta el área de tono medio de
la curva de respuesta del tóner.

+ = más oscuro

- = más claro

Ajusta el área oscura de la curva
de respuesta del tóner.

+ = más oscuro

- = más claro

Oscuridad
de cián/
magenta/
amarillo/
negro

-3,-2,-1,

0

,+1,+2,+

3,

Ajusta la densidad del motor.
Los ajustes de oscuridad de cián,

magenta, amarillo y negro se
reflejarán como valores de des­plazamiento (adición) a las
correcciones mediante la función
de ajuste de la densidad y com­pensación de la curva de res­puesta del tóner.

50 – C710n Guía del Usuario

Estadísticas de impr.

ELEMENTO AJUSTES EXPLICACIÓN

Introd. con­traseña

Section
Counter
(Contador
de sección)

Restabl.
Contador

Contador
Sesión

XXXX Escribe una contraseña para obtener acceso al

Activar

Desacti
var

Ejecutar Restablece a cero el contador principal.

Activar

Desacti
var

menú Estadísticas de impr.
El valor predeterminado es "0000".
La contraseña para obtener acceso a Estadísticas

de impr. es distinta de la utilizada Funciones-Con
fig. admin.

La categoría de estadísticas de impresión no se
muestra cuando no se admite la función Estadísti
cas de impr.

/

Especifica si se muestra o no el contador de sec-

-

ción en la impresión del informe de uso.
Activar: se muestra. Desactivar: no se muestra.
La opción para activar debe seleccionarse en Fun-

ciones/Estadísticas de impr./Informe de uso.

Cuando se ejecuta esta opción de menú, el conta­dor principal se restablece a cero y sale del menú.

La opción para activar debe seleccionarse en Fun­ciones/Estadísticas de impr./Informe de uso.

/

Especifica si se muestra o no el contador de
sesión en la impresión del informe de uso.

-

Activar
Desactivar

Condiciones para que se muestre:
La opción para activar debe seleccionarse en Fun-

ciones/Estadísticas de impr./Informe de uso.

: se muestra.

: no se muestra.

-

-

Informe de
uso

Cambiar
contraseña

Nueva
contraseña

Comp.
contraseña

Activar/

Desacti­var

xxxx Establece una nueva contraseña para obtener

xxxx Vuelva a escribir la contraseña especificada en

Activa o desactiva la impresión del informe de
uso.

Cuando se cambia el valor de un ajuste, la impre­sora se reinicia.

Cambia la contraseña.
La opción para activar debe seleccionarse en Fun-

ciones/Estadísticas de impr./Informe de uso.

acceso al menú Estadísticas de impr.

Nueva contraseña para obtener acceso a Estadís
ticas de impr. a fin de confirmarla.

51 – C710n Guía del Usuario

-

Menú Administrador (de reinicio)

Los únicos que tienen acceso a este menú son los administradores del
sistema. Para obtener acceso a este menú, siga las instrucciones de la sección

“Cómo cambiar la configuración: administrador” on page 25.

Este menú sólo está en INGLÉS (los ajustes predeterminados se
muestran en negrita).

Parallel Setup (Configuración paralela)

Este menú controla el funcionamiento de la interfaz de datos
paralelos de la impresora.

ELEMENTO AJUSTES EXPLICACIÓN

Enter Pas­sword
(Introd. con­traseña)

Parallel
(Paralelo)

Bi-direction
(Bidireccio­nal)

ECP

Ack Width
(Ancho ACK)

Ack/Busy
Timing
(Tiempo
ocupado/
ACK)

xxxxxxxxxxxx Escriba una contraseña para obtener acceso

al menú de administración.
La contraseña debe tener entre 6 y 12 carac-

teres alfanuméricos (o combinados).
El valor predeterminado es "aaaaaa".
La impresora se reiniciará tras salir de Boot

Menu (menú Reiniciar).

Enable (Acti-

Disable

var)/

(Desactivar)

Enable (Acti-

/Disable

var)

(Desactivar)

Enable (Acti-

/Disable

var)

(Desactivar)

Narrow
(Estrecho)/

Medium
(Medio)/

Wide (Ancho)

Ack In Busy
(ACK en
Busy)/

Ack While
Busy

Activa o desactiva el puerto paralelo.

ACTIVA/DESACTIVA la capacidad bidireccio­nal de la interfaz paralela.

Puerto de capacidades extendidas, activa o
desactiva esta función.

Establece el ancho ACK para obtener una
recepción compatible.

= 0,5 µs
= 1,0 µs
= 3,0 µs

Establece el orden para producir las señales
BUSY y ACK y obtener una recepción compa­tible.

52 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

I-Prime

Offline
Receive
(Rec. fuera
línea)

Disable
(Desacti­var)

/

3µsec/50µsec

Enable (Acti­var)/

Disable

(Desactivar)

Establece el tiempo para activar o desactivar
la señal I-prime.

Esta función se activa o desactiva. Cuando se
activa, la interfaz retiene un estado de posi­ble recepción incluso cuando se cambia a
fuera de línea. La interfaz envía la señal
BUSY solamente cuando el búfer de recep­ción está lleno o se realiza una llamada al
servicio técnico.

USB Setup (Config. de USB)

Este menú controla el funcionamiento de la interfaz de datos USB
de la impresora.

ELEMENTO AJUSTES EXPLICACIÓN

USB

Speed (Velo­cidad)

Enable
(Activar)/

Disable (Des­activar)

12/

480

Mbps Selecciona la velocidad de interfaz. Tras cam-

ACTIVA/DESACTIVA el puerto USB.

biar un ajuste del menú, la
impresora se reinicia al salir.

Soft Reset
(Reinicio
suave)

Offline
Receive (Rec.
fuera línea)

Serial Num­ber (Número
de serie)

Si cambia cualquier ajuste en el menú USB, apague la impresora (OFF)

y, a continuación, vuelva a encenderla (ON).

Enable (Acti­var)/

Disa­ble
(Desacti­var)

Enable (Acti-

Disa-

var)/

ble
(Desacti­var)

Enable
(Activar)

Disable (Des­activar)

Activa o desactiva el comando REINICIO
SUAVE.

RECEPCIÓN FUERA DE LÍNEA.

Especifica si se ACTIVA o DESACTIVA un

/

número de serie USB.
El número de serie USB se utiliza para identi-

ficar el dispositivo USB conectado al PC.

53 – C710n Guía del Usuario

Security Setup (Config. Seguridad)

Disponible solamente cuando hay instalado un disco duro (opción).

ELEMENTO AJUSTES EXPLICACIÓN

Job Limita­tions (Limi­tación Tarea)

Reset Cipher
Key (Reini­ciar Clave
Cifrado)

Off (Des­activado)

Encrypted
Job (Tarea

Encriptada)

Execute
(Ejecutar)

Control del modo de limitación de tareas.
Se rechazan las tareas distintas a las especifi-

cadas.

Reinicia una clave de cifrado que se va a utilizar
en un disco duro cifrado.

Una vez realizado este proceso, no se pueden
restaurar todos los datos almacenados en el
disco duro.

Tras la ejecución, aparece el siguiente mensaje
de confirmación:

¿Está seguro?
Sí
No

Si se selecciona No, la pantalla volverá al
menú anterior.

Sí

Si se selecciona
automáticamente y se ejecutará el reinicio de
la clave de cifrado.

, la impresora se reiniciará

Storage System (Sistema almacenamiento)

Solamente está disponible cuando hay instalado un disco duro
(opción).

ELEMENTO AJUSTES EXPLICACIÓN

Check File
System
(Comprobar
sistema de
archivos)

Check All
Sectors
(Comprobar
todos los
sectores)

Execute
(Ejecutar)

Execute
(Ejecutar)

Resuelve la falta de concordancia entre la
memoria real y la memoria disponible que se
muestra para un sistema de archivos. Recupera
los datos de administración (información FAT).
La recuperación la realiza solamente para una
unidad de disco duro.

Recupera información de un sector defectuoso
de la unidad de disco duro y resuelve la falta de
concordancia del sistema de archivos mencio­nada anteriormente. El dispositivo de destino es
solamente una unidad de disco duro y se tardan
entre 30 y 40 minutos en completar esta función
para una unidad de disco duro de 10 GB.

54 – C710n Guía del Usuario

ELEMENTO AJUSTES EXPLICACIÓN

Enable HDD
(Activar
disco duro)

Erase HDD
(Borrar Dis­coDuro)

Yes (Sí)
No

Execute
(Ejecutar)

Aunque una máquina esté inoperativa al insta­larla debido a una unidad de disco duro defec­tuosa, se puede hacer que la máquina funcione
estableciendo este parámetro en
existencia de la unidad de disco duro).

Cuando se establece No y se intenta obtener
acceso a una unidad de disco duro el resultado
es

FAIL

(Error), porque se considera que la uni-

dad de disco duro no está conectada.
Tras cambiar el ajuste y salir del menú, se reini-

ciará la impresora.

Se eliminan todos los datos almacenados en el
disco duro. La fórmula de limpieza DoD 5220.22­M se utiliza para limpiar el escritorio. La máquina
se reiniciará después de cambiar la configura­ción. Tras pulsar el interruptor Enter, aparece el
siguiente mensaje:

¿Está seguro?: Sí/No

Si se selecciona NO, se le devolverá al menú de
origen.

Si se selecciona Sí, el procedimiento de limpieza
del disco se iniciará inmediatamente tras reini­ciarse la máquina.

Si se mantiene pulsado el botón
el borrado, aparecerán los siguientes mensajes
de confirmación para interrumpir el procesa­miento.

Do You Wish to Cancel?
Yes

(Sí)/

No

Si se selecciona NO, el procedimiento conti­nuará. Si se selecciona
interrumpirá.

YES

No

(ignora la

Cancel

(¿Desea cancelar?)

, el procedimiento se

durante

Enable ini­tialization
(Activar ini­cialización)

No
Yes (Sí)

Impide un cambio de ajuste que acompaña a la
inicialización del dispositivo de bloques (Disco
Duro, FLASH).

55 – C710n Guía del Usuario

Power Setup (Configuración de alimentación)

ELEMENTO AJUSTES EXPLICACIÓN

Power Save
(Ahorro de
energía)

Enable
(Activar)

Disable
(Desactivar)

Activa o desactiva el modo de ahorro de
energía.

Language Setup (Config. Idioma)

ELEMENTO AJUSTES EXPLICACIÓN

Language
initialize
(Inicializar
Idioma)

Execute
(Ejecutar)

Inicializa el archivo de mensajes cargado en
FLASH.

Si pulsa el botón
mensaje, que requiere confirmación:

¿Está seguro?
Sí
No

Si se selecciona NO, se le devolverá al menú de
origen.

El procedimiento de limpieza del disco se iniciará
inmediatamente tras cerrar el menú y reiniciar la
máquina.

Enter

, aparecerá el siguiente

56 – C710n Guía del Usuario

Reemplazo de consumibles y

de ítems de mantenimiento

Datos para pedidos de consumibles y

items de mantenimiento _________

Utilice solamente consumibles originales de Oki para garantizar un
rendimiento y calidad superiores del hardware. El uso de
productos no originales de Oki puede perjudicar el rendimiento de
la impresora e invalidar la garantía.

ELEMENTO VIDA ÚTIL N.º DE

PEDIDO

Tóner, negro 10.000 carta/A4 @ 5% 43866104

Tóner, cian 10.000 carta/A4 @ 5% 43866103

Tóner, magenta 10.000 carta/A4 @ 5% 43866102

Tóner, amarillo 10.000 carta/A4 @ 5% 43866101

Tambor de imagen, negro 27.000 páginas carta/A4* 43913804

Tambor de imagen, cian 27.000 páginascarta/ A4* 43913803

Tambor de imagen, magenta 27.000 páginas carta/A4* 43913802

Tambor de imagen, amarillo 27.000 páginas carta/A4* 43913801

Fusor, 120V**
Fusor, 230V

Cinta de transporte** 60.000 páginas carta/A4* 43363411

* Basado en de impresión continua.

** Los fusores y cintas de transporte son ítems de mantenimiento

reemplazables. Los mismos cuentan con una garantía de 90 días
contra defectos . Deberá comprar repuestos cuando el panel de la
impresora indica que están por llegar al final de su vida útil.

57 – C710n Guía del Usuario

60.000 páginas carta/A4* 43854901
43854902

Reemplazo del cartucho de tóner ___

Nota:

Cuando la pantalla LCD indique TÓNER BAJO, o si los
resultados de impresión aparecen atenuados, abra
primero la cubierta superior e intente sacudir el
cartucho un par de veces para distribuir el polvo de
tóner uniformemente. De esta forma le sacará el
máximo partido a su cartucho de tóner.

PRECAUCIÓN:

Para evitar el desperdicio de tóner y que se puedan
producir errores en los sensores del tóner, no
cambie los cartuchos hasta que aparezca “TONER
EMPTY” (Tóner vacío).

El tóner que se utiliza en esta impresora es un polvo seco muy fino.
Éste se almacena en cuatro cartuchos, uno para cada uno de los
colores: cian, magenta, amarillo y negro.

Tenga a mano una hoja de papel para colocar el cartucho usado
mientras instala el nuevo.

Deseche el cartucho usado de forma responsable, dentro de la
envoltura del cartucho nuevo. Cumpla todas las normativas,
recomendaciones, etc., vigentes sobre el reciclado de residuos.

Si se cae polvo de tóner, límpielo con cuidado con una brocha o
cepillo. Si esto no es suficiente, use un trapo humedecido con agua
fría para quitar el residuo.

Nunca use agua caliente ni disolventes de ningún tipo. Podrían fijar
las manchas permanentemente.

ADVERTENCIA:

Si inhala polvo de tóner o le entra en los ojos, beba
agua o lávese los ojos con abundante agua fría.
Busque inmediatamente atención médica.

58 – C710n Guía del Usuario

1. Presione el accionamiento de la cubierta y abra

6

completamente la cubierta superior.

ADVERTENCIA!

Si ha encendido la impresora, el fusor puede estar
caliente. Esta zona está claramente marcada. No la
toque.

2. Tome nota de la posición de los cuatro cartuchos.

1

2

3

4

1 = cian
2 - magenta
3 = amarillo
4 = negro

59 – C710n Guía del Usuario

(a) Tire de la palanca de color de liberación del tóner del

cartucho que desea cambiar hacia la parte frontal de la
impresora.

2b

2a

(b) Levante el extremo derecho del cartucho y tire del

cartucho hacia la derecha para soltar el extremo izquierdo,
como se muestra en la figura, y extraer el cartucho de
tóner de la impresora.

3. Limpie la parte superior de la unidad de tambor de imagen
con un paño limpio y sin pelusas.

4. Deje el cartucho con cuidado sobre un trozo de papel para
evitar que el tóner manche los muebles.

60 – C710n Guía del Usuario

5. Saque el cartucho nuevo de la caja, pero por el momento,

deje la envoltura que lo protege.

6. Agite suavemente el cartucho nuevo de extremo a extremo
varias veces, para soltar y distribuir el tóner uniformemente
en el interior del cartucho.

7. Retire la envoltura y la cinta adhesiva de la parte inferior del
cartucho.

8. Sujete el cartucho por el centro de la parte superior, con la
palanca de color hacia la derecha, bájelo sobre la unidad del
tambor de imagen en la impresora, en el sitio en el que
estaba el cartucho que quitó.

9. Inserte primero el extremo izquierdo del cartucho en la parte
superior de la unidad del tambor de imagen, empujándolo
contra el muelle de la unidad de tambor, y después baje el

61 – C710n Guía del Usuario

extremo derecho del cartucho sobre la unidad del tambor de
imagen.

9

8

10

10. Presione suavemente el cartucho hacia abajo para
asegurarse de que está bien asentado y baje la palanca de
color hacia la parte posterior de la impresora. Esto bloqueará
el cartucho en su sitio y liberará tóner a la unidad del tambor
de imagen.

62 – C710n Guía del Usuario

11. Limpie suavemente la superficie del cabezal del LED con un

trapo suave.

11

12

PRECAUCIÓN:

Para evitar el desperdicio de tóner y que se puedan
producir errores en los sensores del tóner, no
cambie los cartuchos hasta que aparezca “TONER
EMPTY” (Tóner vacío).

12. Por último, cierre la cubierta superior y presiónela

firmemente en ambos lados para que cierre perfectamente.

63 – C710n Guía del Usuario

Reemplazo del tambor de de imagen

PRECAUCIÓN

Dispositivos sensibles a la electricidad estática,
manejar con cuidado.

La impresora tiene cuatro tambores de imagen: cian, magenta,
amarillo y negro.

1. Presione el accionamiento de la cubierta y abra

completamente la cubierta superior.

ADVERTENCIA:

Si ha encendido la impresora, el fusor estará
caliente. Esta zona está claramente marcada. No la
toque.

64 – C710n Guía del Usuario

2. Tome nota de la posición de los cuatro cartuchos de tóner (a) y

tambores de imagen (b). Es fundamental que se vuelvan a
colocar en el mismo orden.

a

b

65 – C710n Guía del Usuario

3. Levante el tambor de imagen, sujetándolo por el centro de la

parte superior, junto con el cartucho de tóner, y extráigalo de
la impresora.

4. Deje el conjunto con cuidado sobre una hoja de papel para
evitar que el tóner deje manchas en los muebles e impedir
que se dañe la superficie verde del tambor.

PRECAUCIÓN:

La superficie verde del tambor de imagen en la base
de la unidad de tambor de imagen es muy delicada
y sensible a la luz. No la toque ni la exponga a la luz
normal de la habitación durante más de 5 minutos.
Si necesita tener la unidad de tambor fuera de la
impresora durante más tiempo, envuelva el
cartucho en una bolsa de plástico negra para
protegerlo de la luz. Nunca exponga el tambor a la
luz solar directa ni a una luz ambiente muy
brillante.

66 – C710n Guía del Usuario

5. Con la palanca de color de liberación del tóner (1) a la

derecha, tire de la palanca hacia usted. Esto liberará la unión
entre el cartucho de tóner y la unidad del tambor de imagen.

1

6. Levante el extremo derecho del cartucho de tóner (1) y tire de

éste hacia la derecha para soltar el extremo izquierdo, como
se muestra en la figura (2), y

cartucho del tambor de imagen. Coloque el cartucho sobre una hoja de
papel para evitar que deje manchas en los muebles.

extraer el cartucho de tóner del

2

1

7. Retire la envoltura del nuevo cartucho del tambor de imagen
y coloque el cartucho sobre la hoja de papel, donde colocó el
cartucho viejo. Mantenga la misma orientación que la unidad
vieja. Coloque el cartucho viejo en el material de embalaje
para desecharlo.

Nota:

Siga las instrucciones incluidas con el nuevo tambor de
imagen para obtener información adicional, por
ejemplo, sobre la eliminación del material de embalaje,
etc.

67 – C710n Guía del Usuario

8. Coloque el cartucho de tóner sobre el nuevo cartucho del

tambor de imagen, como se muestra en la figura. Inserte
primero el extremo izquierdo y después baje el extremo
derecho. (No es necesario colocar un cartucho de tóner
nuevo en este momento, a menos que el nivel de tóner
restante sea muy bajo.)

1

2

9. Empuje la palanca de liberación de color en dirección opuesta
a usted para fijar el cartucho de tóner a la nueva unidad de
tambor de imagen y liberar tóner al tambor.

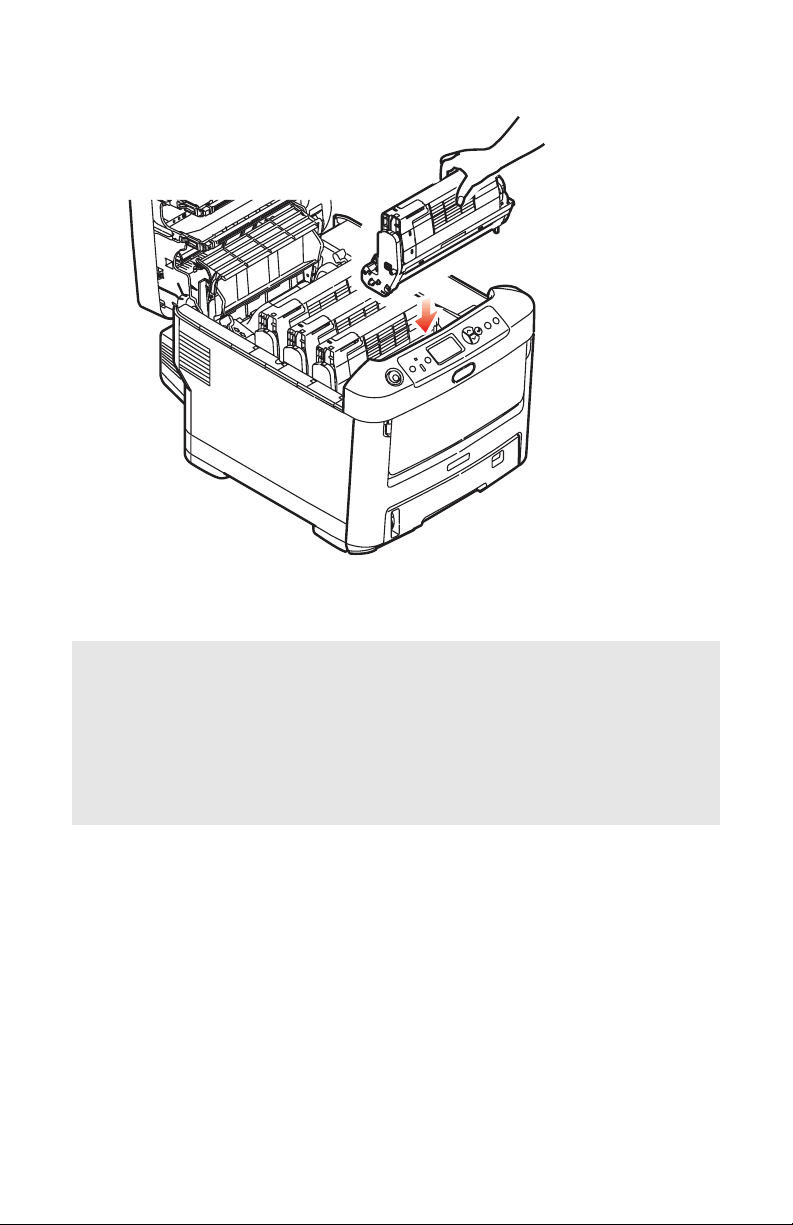

10. Sujete todo el conjunto por el centro de la parte superior y
colóquelo en su sitio en la impresora, haciendo coincidir las

68 – C710n Guía del Usuario

patillas de cada extremo en las ranuras correspondientes a
los lados de la cavidad de la impresora.

11. Por último, cierre la cubierta superior y presiónela
firmemente en ambos lados para que cierre perfectamente.

Nota:

Si necesita devolver o transportar la impresora por
cualquier motivo, asegúrese de extraer la unidad de
tambor de imagen previamente y de colocarla en la
bolsa suministrada al efecto. De esta forma se evita el
vertido de tóner.

Reemplazo de la unidad de cinta de

transporte ____________________

La cinta de transporte está debajo de los cuatro tambores de
imagen. Debe cambiar esta unidad aproximadamente cada 60.000
páginas.

Apague la impresora y espere unos 10 minutos a que el fusor se
enfríe antes de abrir la cubierta.

69 – C710n Guía del Usuario

1. Presione el accionamiento de la cubierta y abra

completamente la cubierta superior.

ADVERTENCIA:

Si ha encendido la impresora, el fusor estará
caliente. Esta zona está claramente marcada. No la
toque.

2. Tome nota de la posición de los cuatro cartuchos de tóner (a) y

tambores de imagen (b). Es fund

en el mismo orden.

amental que se vuelvan a colocar

a

b

70 – C710n Guía del Usuario

3. Levante cada una de las unidades del tambor de imagen para

extraerlas de la impresora y colóquelas en un lugar seguro,
protegidas de las fuentes directas de luz y de calor.

PRECAUCIÓN:

La superficie verde del tambor de imagen en la base
de los cartuchos es muy delicada y sensible a la luz.
No la toque ni la exponga a la luz normal de la
habitación durante más de 5 minutos. Si necesita
tener la unidad de tambor fuera de la impresora
durante más tiempo, envuelva el cartucho en una
bolsa de plástico negra para protegerlo de la luz.
Nunca exponga el tambor a la luz solar directa ni a
una luz ambiente muy brillante.

71 – C710n Guía del Usuario

4. Localice los dos seguros (a) a ambos lados de la cinta de transporte y

la barra para levantarla

(b) en la parte anterior.

a

c

b

a

5. Gire los dos seguros 90° hacia la izquierda. De esta forma,
liberará la cinta de transporte del chasis de la impresora.

6. Tire hacia arriba de la barra (b) para levantar la cinta de transporte, de
forma que ésta se incline hacia arriba por la parte delantera, y extraiga
la unidad de cinta de transporte (c) de la impresora.

72 – C710n Guía del Usuario

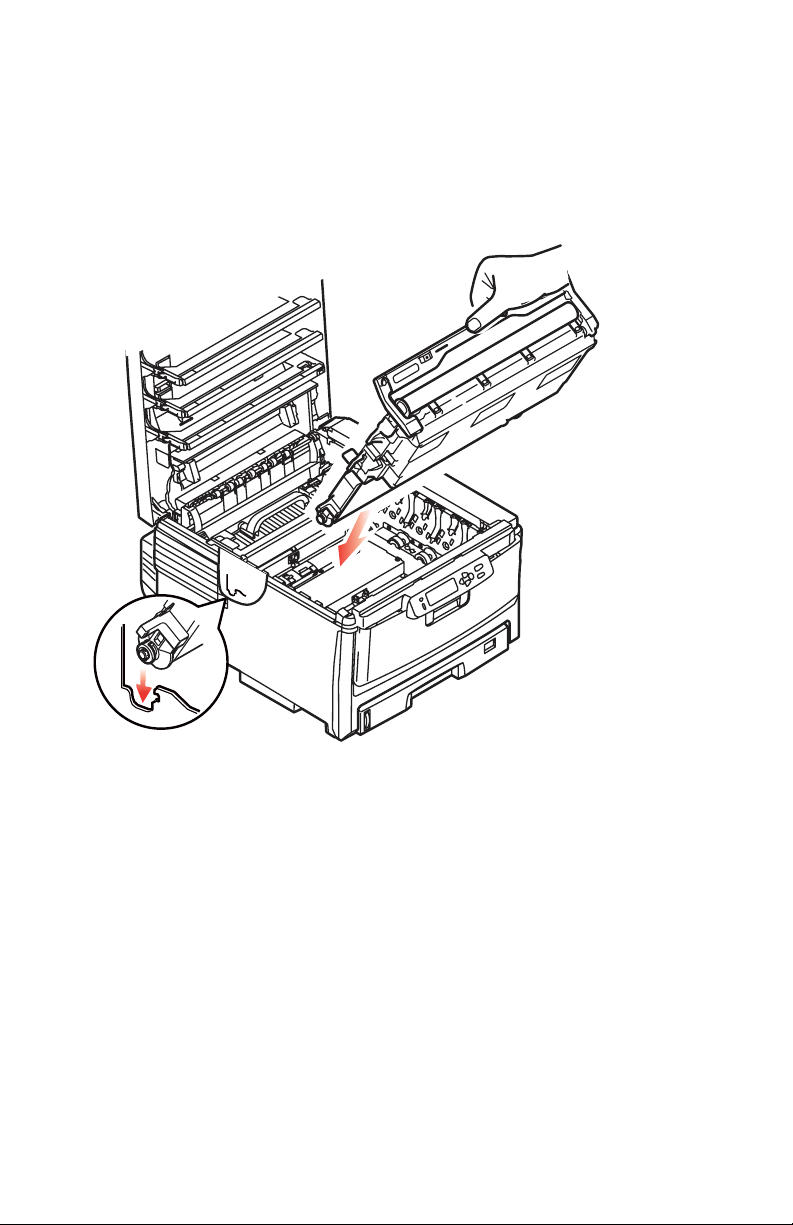

7. Coloque la nueva unidad de cinta de transporte en su sitio,

con la barra para levantarla hacia el frente y el sistema de
engranajes hacia la parte posterior de la impresora. Coloque
el sistema de engranajes sobre el engranaje de la impresora
por la esquina posterior izquierda de la unidad y haga
descender la unidad de cinta de transporte en posición
horizontal para colocarla en la impresora.

73 – C710n Guía del Usuario

8. Gire los dos seguros (a) 90° hacia la derecha hasta que se cierren. Esto

fijará la unidad de cinta de transporte en su sitio.

a

a

9. Vuelva a colocar los cuatro tambores de imagen, junto con
sus cartuchos de tóner, en la impresora, en el mismo orden
en el que los sacó: cian (el más próximo a la parte posterior),
magenta, amarillo y negro (el más próximo al frente de la
impresora).

10. Por último, cierre la cubierta superior y presiónela
firmemente en ambos lados para que cierre perfectamente.

74 – C710n Guía del Usuario

Reemplazo del fusor _____________

El fusor se encuentra en el interior de la impresora, detrás de las
cuatro unidades de tambor de imagen.

ADVERTENCIA!

Si ha encendido recientemente la impresora,
algunos componentes del fusor estarán muy
calientes. Maneje el fusor con mucho cuidado,
sujetándolo únicamente por el asa, que estará sólo
ligeramente caliente al tacto. Una etiqueta de
advertencia indica claramente la zona. Si tiene
dudas, apague la impresora y espere al menos
10 minutos a que se enfríe el fusor antes de abrir la
cubierta de la impresora.

1. Presione el accionamiento de la cubierta y abra

completamente la cubierta superior.

75 – C710n Guía del Usuario

2. Localice el asa del fusor (a), en la parte superior de la unidad del fusor.

b

a

b

3. Tire de las dos palancas de sujeción del fusor (b) hacia el frente de la
impresora, hasta que estén en posición vertical.

4. Sujete el fusor por el asa (a) y levántelo recto hacia arriba para
extraerlo de la impresora. Si aún está caliente, colóquelo sobre una
superficie plana que no se dañe con el calor.

5. Extraiga el nuevo fusor de su embalaje y deseche el material de
transporte.

6. Sujete el nuevo fusor por el asa y asegúrese de que está en la posición

correcta. Las palancas de sujeción (a) deben estar totalmente

76 – C710n Guía del Usuario

levantadas y los dos salientes de posición (b) deben estar situados
hacia usted.

b

a

7. Coloque el fusor en la impresora, colocando los dos
salientes
separa la zona del fusor de los tambores de imagen.

8. Baje las dos palancas de sujeción (a) hacia la parte posterior
de la impresora para bloquear el fusor en su sitio.

(b) en sus ranuras, en la partición de metal que

a

a

77 – C710n Guía del Usuario

9. Por último, cierre la cubierta superior y presiónela

firmemente en ambos lados para que cierre perfectamente.

Limpieza del cabezal del LED_______

Limpie los cabezales de los LED cuando la impresión no sea clara,
presente líneas blancas o el texto se vea borroso.

1. Apague la impresora.

2. Abra la cubierta superior.

78 – C710n Guía del Usuario

3. Limpie suavemente la superficie del cabezal del LED con un trapo

suave.

PRECAUCIÓN:

No utilice alcohol metílico ni otros disolventes en el
cabezal del LED porque podría dañar la superficie
de la lente.

4. Cierre la cubierta superior.

79 – C710n Guía del Usuario

Opciones disponibles

Vea las instrucciones que vienen con el opcion.

Unidad Dúplex

Oki N/P 43830005

La unidad dúplex permite imprimir por las dos caras del papel,
para ahorrar papel y hacer que los documentos extensos sean más
manejables. También permite imprimir folletos, ahorrando aún
más papel y facilitando el manejo de los documentos más
extensos.

La unidad dúplex se desliza en la parte posterior de la impresora y
no se necesita ninguna herramienta para instalarla.

Ampliación de la memoria

Oki N/P 43363304 (256 MB), 43363305 (512 MB)

El modelo básico de la impresora viene equipado con 256 MB de
memoria principal. Esta memoria se puede ampliar mediante una
tarjeta de memoria adicional de 256 MB o 512 MB, para obtener
una capacidad total máxima de 768 MB de memoria.

La instalación tarda unos minutos y se necesita un destornillador
mediano de estrella (tipo philips)..

80 – C710n Guía del Usuario

Unidad de disco duro

Oki N/P 41376046

La unidad interna de disco duro opcional permite intercalar las páginas
impresas y se puede utilizar para almacenar plantillas, macros, fuentes
y documentos confidenciales o de prueba a la espera de imprimirse.

La instalación tarda unos minutos y se necesita un destornillador
mediano de estrella (tipo philips).

Bandejas de papel adicionales

Oki N/P 3855101

Capacidad de 250 hojas de papel de 20-lb. US Bond (75 g/m²). N
se necesita ninguna herramienta para instalarla.

81 – C710n Guía del Usuario

Eliminación de atascos de papel

Si sigue las recomendaciones de esta guía sobre el uso de soportes
de impresión y mantiene los soportes en buen estado antes de
utilizarlos, la impresora debe proporcionarle años de servicio
fiable. No obstante, en ocasiones se producen atascos de papel y
en esta sección se explica cómo eliminarlos rápida y fácilmente.

Los atascos pueden producirse por la alimentación incorrecta del
papel desde una bandeja o en cualquier punto de la trayectoria del
papel a través de la impresora. Cuando se produce un atasco, la
impresora se detiene inmediatamente y el LED de alerta del panel
de estado (junto con el Monitor de estado) le informa del suceso.
Si va a imprimir varias páginas (o copias), no suponga que
después de haber eliminado una hoja que evidentemente daba
problemas las demás atravesarán sin problemas toda la trayec­toria. Debe quitar todas las hojas de la trayectoria para eliminar
totalmente el atasco y restablecer el funcionamiento normal.

Principales componentes de la impresora y trayectoria del papel

4

3

5

6

2

1

1. Unidad dúplex (si está instalada). 6. Panel del operador.

2. Apilador boca arriba. 7. Cubierta frontal.

3. Salida del papel. 8. Bandeja del papel.

4. Unidad de fusor 9. Bandeja de papel adicional

5. Cubierta superior.

(si está instalada)

7

8

9

82 – C710n Guía del Usuario

Códigos de error del sensor de papel

NÚM. DE
CÓDIGO

382

383

370

373

UBICACIÓN NÚM. DE

381

372371

CÓDIGO

380, 400

390

391

392

UBICACIÓN

370 Unidad Dúplex * 382 Salida del papel

371 Unidad Dúplex * 383 Unidad Dúplex *

372 Unidad Dúplex * 390 Bandeja multiuso

373 Unidad Dúplex * 391 Bandeja de papel

380 Alimentación de papel 392

381 Trayectoria del papel 400 Tamaño de papel

* (si está instalada)

2ª bandeja de papel *

1. Si una hoja está casi fuera de la impresora por la parte

superior, simplemente tire de ella suavemente para sacarla
totalmente. Si no sale fácilmente, no emplee demasiada
fuerza. Podrá quitarla más adelante desde la parte posterior.

83 – C710n Guía del Usuario

2. Presione el accionamiento de la cubierta y abra

completamente la cubierta superior.

ADVERTENCIA:

Si ha encendido la impresora, el fusor estará caliente.
Esta zona está claramente marcada. No la toque.

3. Tome nota de la posición de los cuatro cartuchos de tóner (a) y

tambores de imagen (b). Es fundamental que se vuelvan a
colocar en el mismo orden.

b

84 – C710n Guía del Usuario

a

Deberá quitar los cuatro tambores de imagen para acceder a
la trayectoria del papel.

4. Levante el tambor de imagen cian, sujetándolo por el centro
de la parte superior, junto con el cartucho de tóner, y
extráigalo de la impresora.

85 – C710n Guía del Usuario

5. Deje el conjunto con cuidado sobre una hoja de papel para

evitar que el tóner deje manchas en los muebles e impedir
que se dañen la cubierta y la superficie verde del tambor.

PRECAUCIÓN:

La superficie verde del tambor de imagen en la base
de dicho tambor es muy delicada y sensible a la luz.
No la toque ni la exponga a la luz normal de la
habitación durante más de 5 minutos.

6. Repita este procedimiento con cada una de las unidades de

tambor de imagen restantes.

86 – C710n Guía del Usuario

7. Mire en el interior de la impresora si se ve alguna hoja de

papel en algún lugar de la cinta de transporte.

3

2

1

PRECAUCIÓN:

No utilice ningún objeto punzante ni abrasivo para
separar las hojas de la cinta de transporte. Esto podría
dañar la superficie de la cinta.

4

(a) Para quitar una hoja con el borde anterior en la parte

frontal de la cinta de transporte

(1), levante con cuidado

87 – C710n Guía del Usuario

la hoja de la cinta, tire de la hoja hacia adelante, hacia la
cavidad interna del tambor, y extráigala.

(b) Para quitar una hoja de la zona central de la cinta de

transporte
de la cinta y retire la hoja.

(2), separe con cuidado la hoja de la superficie

(c) Para quitar una hoja que acaba de entrar en el fusor (3),

separe el borde final de la hoja de la cinta, empuje la
palanca de liberación de presión del fusor
delante y hacia abajo para liberar la presión del fusor
sobre la hoja y retírela a través del área de la cavidad del

(4) hacia

88 – C710n Guía del Usuario

tambor. A continuación, vuelva a ajustar la palanca de

a

b

a

liberación de presión.

Nota:

Si la hoja se ha introducido ya casi completamente en el
fusor (sólo queda un trocito visible), no intente tirar de ella.
Lleve a cabo los pasos siguientes.

(d) Para quitar una hoja que está en el fusor: baje las dos

palancas de sujeción
impresora para liberar el fusor. Extraiga el fusor utilizando
el asa (b).

(a) hacia la parte posterior de la

Pulse la palanca de liberación (c) y extraiga el papel
atascado del fusor.

c

89 – C710n Guía del Usuario

(e) Vuelva a colocar el fusor en la máquina y mueva las

palancas de bloqueo (a) hacia la parte posterior de ésta.

b

90 – C710n Guía del Usuario

8. Vuelva a colocar los cuatro tambores de imagen,

comenzando por el tambor de imagen cian, en la cavidad del
tambor, asegurándose de colocarlos en el orden correcto.

Sujete todo el conjunto por el centro de la parte superior y
colóquelo en su sitio en la impresora, haciendo coincidir las
patillas de cada extremo en las ranuras correspondientes a los
lados de la cavidad de la impresora.

91 – C710n Guía del Usuario

9. Baje la cubierta superior, pero no la presione aún para

cerrarla bien. Esto protegerá a los tambores de la exposición
excesiva a la iluminación ambiente mientras usted
comprueba si hay hojas atascadas en el resto de la
impresora.

10. Abra la bandeja de salida posterior (a) y compruebe si hay
alguna hoja de papel en la parte posterior de la
trayectoria

(b).

b

a

• Extraiga todas las hojas que encuentre en esta zona.

• Si la hoja se encuentra muy profunda y es difícil de sacar,

es probable que aún esté sujeta por el fusor. En este caso,
levante la cubierta superior y alcance y presione la palanca
de liberación de presión del fusor

(a).

a

11. Si no está utilizando la bandeja de salida posterior, ciérrela
después de quitar todo el papel de esta zona.

12. Si hay instalada una unidad dúplex, levante la palanca, (a)
baje la cubierta de dicha unidad y extraiga todas las hojas

92 – C710n Guía del Usuario

que encuentre en esta zona. Cierre la cubierta de la unidad
dúplex

a

13. Abra la bandeja multiuso utilizando las cavidades (b).
Levante la palanca de liberación de la cubierta frontal y baje
dicha cubierta.

93 – C710n Guía del Usuario

14. Compruebe si hay hojas en el interior y si encuentra alguna,

quítela; después, vuelva a cerrar la cubierta.

15. Extraiga la bandeja de papel y compruebe que el papel está
correctamente apilado, está en buenas condiciones y las
guías del papel están colocadas correctamente contra los
bordes de la pila de papel. Cuando termine, vuelva a colocar
la bandeja.

16. Por último, cierre la cubierta superior y presiónela
firmemente para que cierre perfectamente.

Una vez que haya eliminado el atasco, si está activada la
recuperación de atascos en el menú Configuración del sistema, la
impresora intentará volver a imprimir las páginas perdidas debido
al atasco.

94 – C710n Guía del Usuario

Utilidades

Resumen de las utilidades suministradas

Utilidades en el CD

Para mayor información, haga clic en “Tell me more” (Dígame
más) en la pantalla Optional Utilities (Utilidades opcionales).

Windows

• Admin Manager

para detectar e instalar rápidamente la tarjeta de red Oki
de su impresora. Se ejecuta directamente desde el CD.

• Utilidad Direct Network Printing [Impresión Directa

en la Red] (LPR)

Para imprimir en una red Ethernet sin necesidad de usar
un servidor de impresión.

• Network Extension (Extensión de red)

Necesaria cuando su impresora está conectada en una red
TCP/IP. Verifique el estado y configuración de la impresora
desde la ficha Printer Properties (Propiedades de la
impresora) en el controlador de la impresora.

• Color Swatch Utility (Utilidad de Muestrario de

Colores)

Imprima un muestrario de colores y utilice los valores RGB
indicados para configurar los colores de su escogencia en
su aplicación de gráficos o diseño.

• PDF Print Direct (Impresión Directa de PDF)

Imprimir archivos pdf sin tener que abrirlos primero con la
aplicación.

• Display Language Utility (Utilidad de idioma de la

pantalla)

Usar para cambiar el idioma de la pantalla de la impresora.

Macintosh

• Color Swatch Utility (Utilidad de Muestrario de

Colores)

Ajustar con exactitud la configuración de los colores de la
impresora (color de la paleta, valores y tonalidad gama) y
guardarla para usar más adelante.

95 – C710n Guía del Usuario

• Op Panel Language Utility (Utilidad de idioma del

panel)

Usar para cambiar el idioma de la pantalla de la impresora.

• Profile Assistant (Asistente de perfiles)

Lo ayuda a abrir y gestionar los perfiles de colores.

• NIC Setup Utility (Utilidad de configuración NIC)

Usar para configurar la tarjeta de red de la impresora.

• Storage Device Manager (Administrador de

dispositivos de almacenamiento)

Se requiere un disco duro, opcional en algunos modelos.
Bajar macros PCL, formularios PostScript y códigos de
barra y guardarlos en el disco duro para usar con tareas de
impresión.

• Swatch Utility (Utilidad de Muestreo)

Imprima un muestrario de colores y utilice los valores RGB
indicados para configurar los colores de su escogencia en
su aplicación de gráficos o diseño.

• PS Gamma Adjuster (Ajustador PS Gamma)

Personalizar las curvas de datos CMYK que utiliza con el
controlador de la impresora. Una vez que ha creado y
personalizado la curva en su utilidad, debe guardarla
(nuevo PPD) y reconfigurar el controlador de la impresora
para usar la nueva PPD.

• Job Accounting (Contabilidad de tareas)

Para controlar el acceso a la impresora y supervisar el
consumo de consumibles.

Utilidades en la Web (solo Windows)

La siguiente es una lista de las utilidades disponibles para bajar
en la Internet; se tiene acceso a las mismas mediante el Menu
Installer del CD. Para mayor información, haga clic en “Tell me
more” (Dígame más) en la pantalla Internet Options (Opciones en
Internet).

• PrintSuperVision

Ver el estado en tiempo real de las impresoras, supervisar
y crear informes sobre el uso, consumibles, verificar el
estado de otras impresoras en el mismo departamento,
edificio, país o al otro lado del mundo.

• Color Swatch Utility (Utilidad de Muestrario de

Colores)

96 – C710n Guía del Usuario

Para ajustar la forma en que se imprimen los colores RGB:
ajuste de la paleta de Office, ajuste de la tonalidad/
saturación/gama.

• Storage Device Manager (Administrador de

dispositivos de almacenamiento)

Se requiere un disco duro, opcional en algunos modelos.
Bajar macros PCL, formularios PostScript y códigos de
barra y guardarlos en el disco duro para usar con tareas de
impresión.

• Job Accounting Utility (Utilidad de Contabilidad de

Tareas)

Para controlar el acceso a la impresora y supervisar el
consumo de consumibles.

• Profile Assistant (Asistente de perfiles)

Se requiere un disco duro, opcional en algunos modelos.
Guardar los perfiles ICC en el disco duro de la impresora.

• PS Gamma Adjuster (Ajustador PS Gamma)

Ajustar cada uno de los colores primarios que utiliza la
impresora bajo el modo PostScript.

Instalación de las utilidades ________

Utilidades en el CD

Cargue las utilidades del Menu Installer del CD que vino con la
impresora.

Bajar utilidades (solo Windows)

Baje las utilidades de la Internet; para tener acceso a las mismas
use el Menu Installer del CD.

97 – C710n Guía del Usuario

Especificaciones

Especificaciones sujetas a cambios sin previo aviso. Todas las
marcas comerciales confirmadas.

ELEMENTO ESPECIFICACIÓN

Dimensiones 17-1/8" x 21" x 14-1/2" (435 x 536 x 370 mm) [Ancho x

Profundidad x Alto] sin unidad dúplex

Peso 61,5 lbs. (27.6 kg) aprox. (sin unidad dúplex)

Método de
impresión

Velocidad de
impresión

Resolución 600 x 600, 600 x 1200 ppp x 1 bit o 600 x 600 ppp x 2

Emulaciones PostScript 3

Funciones
automáticas

Memoria 256 MB estándar, ampliable a 512 MB o 768 MB

Plataforma
operativa

Método fotográfico electrónico de fuente de luz expuesta
en el LED

30 páginas/min en color
32 páginas/min en monocromo

bits

PCL 5c, HP-GL, PCL XL, PCL 6e
Epson FX
IBM Pro Printer III XL

Registro automático
Ajuste automático de la densidad
Puesta a cero automática del contador de consumibles

Windows

2000/XP/XP Pro, edición de x64 bits*/NT4.0/Server 2003/
Server 2003, edición de x64 bits*, Vista de 32 y 64 bits.

* sólo procesadores x86-64. No es compatible con Ita­nium.

Mac

OS X (10.2.8 - 10.5 en PPC; 10.4.4 - 10.5 en Intel).

Capacidad de
papel
a 20 lb. US
Bond
(75 g/m²)

530 hojas en la bandeja principal
530 hojas en la segunda o tercer bandeja opcional
100 hojas en la bandeja multiuso (o 50 transparencias o

10 sobres)

98 – C710n Guía del Usuario

ELEMENTO ESPECIFICACIÓN

Gramaje del
papel

17-47 lb. US Bond (64-176 g/m² en la bandeja principal
17-54 lb. US Bond (64-203 g/m² en la segunda o tercera

bandeja
17-58 lb. US Bond (64-220 g/m² en la bandeja multiuso

Salida del
papel

350 hojas boca abajo (apilador superior) @ 20 lb. US
Bond (75 g/m²)

100 hojas boca arriba (apilador posterior) @ 20 lb. US
Bond (75 g/m²)

Alimentación
de papel

a

Tam año de l

Bandeja de papel, alimentación manual, bandejas de
papel adicionales opcionales

A4, A5, B5, Oficio 13/13,5/14 pulgadas, Carta, Ejecutivo.
papel – cual­quier bandeja

Tam año de l
papel – ban­deja multiuso

A4, A5, A6, B5, Oficio 13/13,5/14 pulgadas, carta, ejecu-

tivo, personalizado (hasta 1220 mm de largo), sobre

com-9, sobre com-10, sobre monarca, sobre DL, sobre

C5, ficha (76,2 x 127 mm), Foto (101,6 x 127/177,8),

Rótulo (297 x 1220 mm)

Tipo de papel Normal, con membrete, transparencia, papel hilo, cartu-

lina, áspero, etiquetas

Capacidad de
salida, 20-lb/
US Bond

Apilador boca arriba: 100 hojas aprox.

Apilador boca abajo: 350 hojas aprox.

(75 g/m²)

Precisión de
impresión

Inicio: ±2 mm

Papel sesgado: ±1 mm/100 mm

Imagen expansión/compresión: ±1 mm/100 mm

Disco duro Capacidad - 40 GB

99 – C710n Guía del Usuario

ELEMENTO ESPECIFICACIÓN

Interfaces Universal Serial Bus (USB, bus serie universal)

> Especificación USB Versión 2.0

> Conexión: USB tipo B

> Cable: especificación USB versión 2.0 (blindado)

> Modo transmisión: alta velocidad

(480 Mbps + 0,25% máximo)

Red

> 10 Base T, 100 Base T

Interfaz paralela

> IEEE 1284

Vida útil de la
impresora

Ciclo de ser­vicio

Vida útil del
tóner de
reemplazo

Vida útil del
tambor de
imagen

Vida útil de la
cinta de
transporte

Vida útil del
fusor

Sistema de
alimentación

Consumo
eléctrico

600.000 páginas o 5 años

Máximo de 80.000 páginas/mes

6000 páginas/mes de media

CMYK: 4.000 páginas con una cobertura del 5%

27.000 páginas (20.000 a 3 páginas por trabajo (carta/

A4)

12.000 a 1 página por trabajo (A4))

60.000 páginas carta/A4 a 3 páginas por trabajo

60.000 páginas carta/A4

220 a 240 VCA @ 50/60 Hz ± 1 Hz

En funcionamiento: 1200 máx.; 530 W av. (25°C)

En modo de espera: 100 máx.; 150 W av. (25°C)

Ahorro de energía: 17 W máx.

100 – C710n Guía del Usuario
