SWEEPER SW 700S B

DANSK BRUGERMANUAL

SUOMI KÄYTTÄJÄN KÄSIKIRJA

NORSK BRUKERHÅNDBOK

SVENSK BRUKSANVISNING

146 0594 000(4)2007-06 B

EC Machinery DirectivEC Machinery Dir

EC EMC Directive 8C EMC Directive 8

  

Osvdení o shod Konformitätserklärung Overensstemmelsescerti kat Declaración de conformidad Vastavusserti kaat Déclaration de conformité Yhdenmukaisuustodistus Conformity certi cate

 

Megfelelsségi nyilatkozat Dichiarazione di conformità

Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model :

Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπο ς / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip :

Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası :

Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/İmal yılı :

SWEEPER

SW 700S B

Atitikties deklaracija Atbilstbas deklarcija Konformitetsserti sering Conformiteitsverklaring Declaração de conformidade Deklaracja zgodnoci Certi cat de conformitate

  

Överensstämmelsecerti kat Certi kát súladu Certi kat o ustreznosti Uyumluluk serti kası

 ,            .

Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími smrnicemi a normami.

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

El abajo  rmante certi ca que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares.

Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega.

Je soussigné certi e que les modèles ci- dessus sont fabriqués conformément aux directives et normes suivantes.

The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.

                 .

Alulírottak igazoljuk, hogy a fent említett modellt a következ irányelvek és szabványok alapján hoztuk létre.

Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard.

Toliau pateiktu dokumentu patvirtinama, kad mintas modelis yra pagamintas laikantis nurodyt direktyv bei standart.

Ar šo tiek apliecints, ka augstkmintais modelis ir izgatavots atbilstoši šdm direktvm un standartiem.

Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder.

A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas.

Niej podpisany zawiadcza, e wymieniony powyej model produkowany jest zgodnie z nastpujcymi dyrektywami i normami.

Subsemnatul atest c modelul susmenionat este produs în conformitate cu urmtoarele directive i standarde.

 ,            .

Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

Dolu podpísaný osveduje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi.

Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan.

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

Aaıda mzası olan kii, yukarıda bahsedilen model cihazın aaıda verilen direkti ere ve standartlara uygunlukta imal edildiini onaylar.

EC Machinery Directive 98/37/EC EN ISO 12100-1, EN ISO 12100-2, EN 294, EN 349

EN 60335-1, EN 60335-2-72

EC EMC Directive 89/336/EEC EN 61000, EN 50366

Manufacturer: Nil sk-Advance S.p.a.

Authorized signatory: Franco Mazzini, General Mgr

Date: Signature:

Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY

Tel: +39 (0)377 451124, Fax: +39 (0)377 51443

BRUGERMANUAL

DANSK

INDHOLDSFORTEGNELSE

INTRODUKTION .............................................................................................................................................................. 2

MANUALENS FORMÅL OG INDHOLD ........................................................................................................................................... 2

MÅLGRUPPE .................................................................................................................................................................................. 2

OPBEVARING AF MANUALEN ....................................................................................................................................................... 2

OVERENSSTEMMELSESERKLÆRING ......................................................................................................................................... 2

IDENTIFIKATIONSDATA ................................................................................................................................................................. 2

ANDRE REFERENCEMANUALER ................................................................................................................................................. 3

RESERVEDELE OG VEDLIGEHOLDELSE .................................................................................................................................... 3

ÆNDRINGER OG FORBEDRINGER ............................................................................................................................................. 3

DRIFTSEVNER ............................................................................................................................................................................... 3

SKIK OG BRUG ............................................................................................................................................................................... 3

UDPAKNING/LEVERING ................................................................................................................................................. 3

SIKKERHED .................................................................................................................................................................... 4

SYMBOLER ..................................................................................................................................................................................... 4

GENERELLE INSTRUKTIONER ..................................................................................................................................................... 4

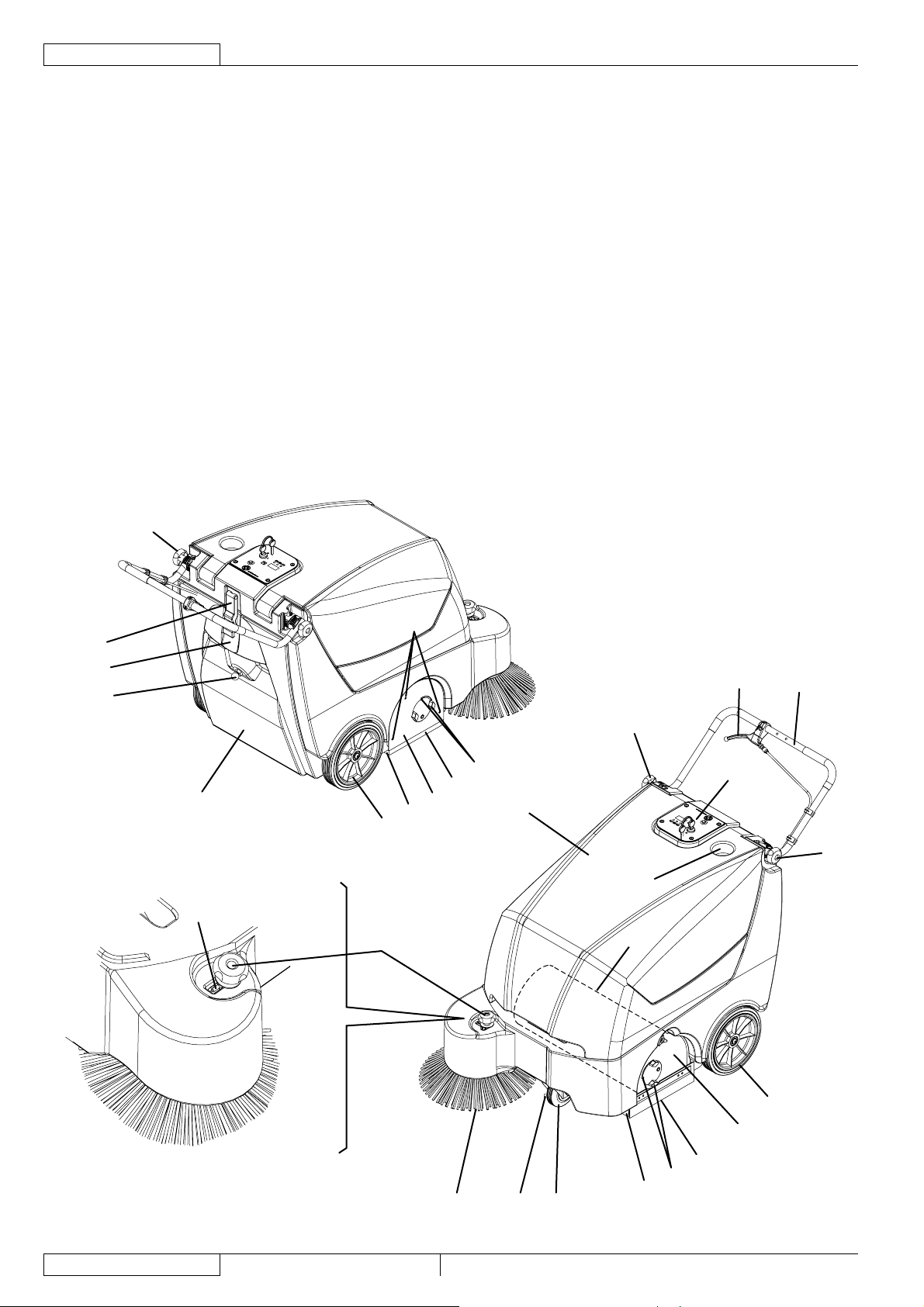

MASKINBESKRIVELSE .................................................................................................................................................. 6

MASKINSTRUKTUR ....................................................................................................................................................................... 6

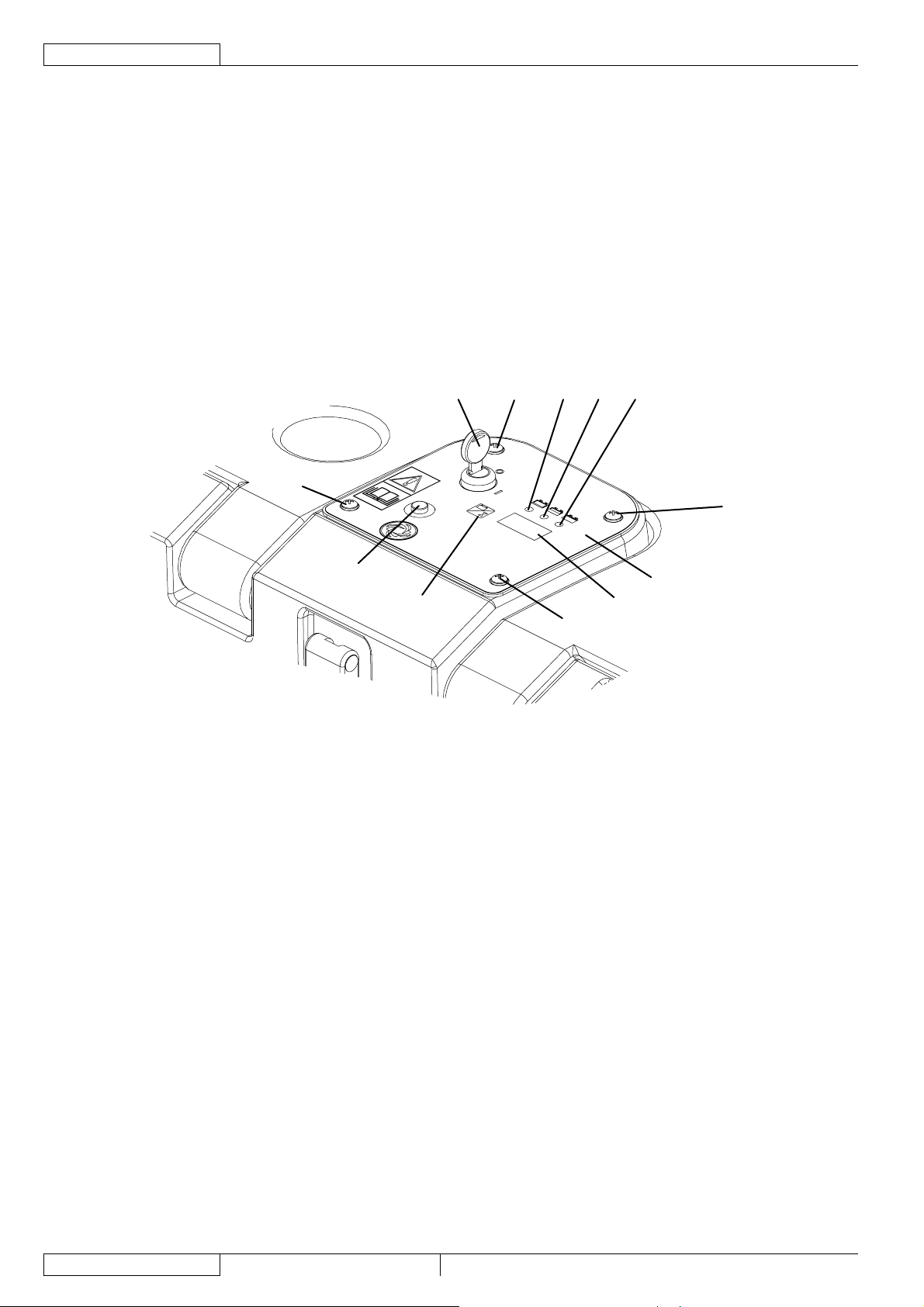

KONTROLPANEL ............................................................................................................................................................................ 8

TILBEHØR/EKSTRAUDSTYR ......................................................................................................................................................... 8

TEKNISKE DATA ............................................................................................................................................................................. 9

LEDNINGSDIAGRAM .................................................................................................................................................................... 10

LEDNINGSDIAGRAM (STANDARD) ............................................................................................................................................. 10

LEDNINGSDIAGRAM MED ELEKTRISK FILTERRYSTER ...........................................................................................................11

BRUG ............................................................................................................................................................................. 11

KONTROL/INDSTILLING AF BATTERI PÅ EN NY MASKINE .......................................................................................................11

INDSTILLING AF BATTERITYPE (WET ELLER GEL) .................................................................................................................. 12

FØR OPSTART AF MASKINEN .................................................................................................................................................... 13

MASKINSTART OG -STOP ........................................................................................................................................................... 13

MASKINBETJENING ..................................................................................................................................................................... 13

TØMNING AF AFFALDSBEHOLDER ............................................................................................................................................ 14

EFTER BRUG ................................................................................................................................................................................ 14

NÅR MASKINEN SKAL SKUBBES ............................................................................................................................................... 14

NÅR MASKINEN IKKE SKAL BENYTTES I LÆNGERE TID ........................................................................................................ 14

FØRSTE ARBEJDSPERIODE ....................................................................................................................................................... 14

VEDLIGEHOLDELSE .................................................................................................................................................... 15

SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE ............................................................................................................... 15

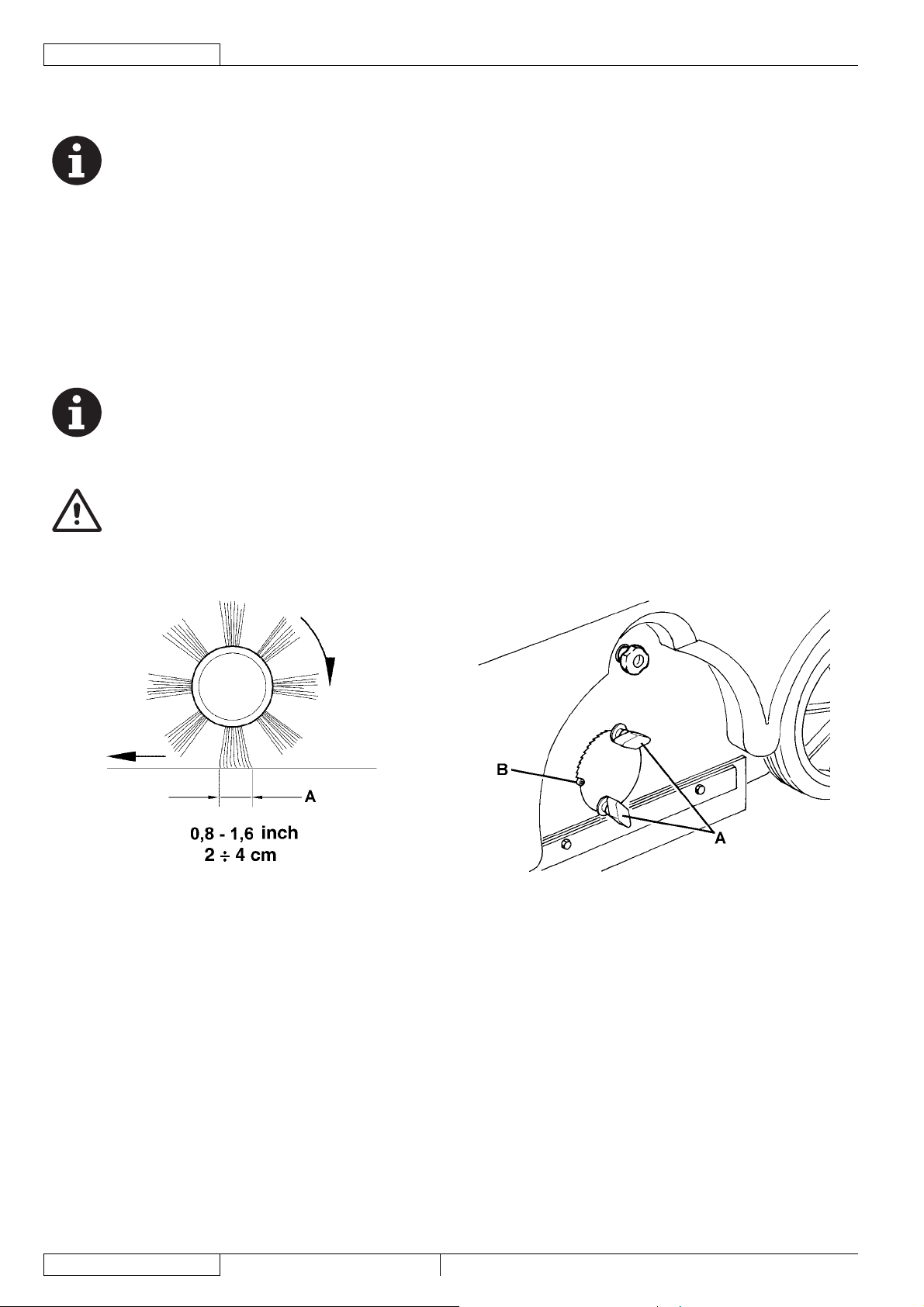

HØJDEKONTROL OG JUSTERING AF HOVEDBØRSTE ........................................................................................................... 16

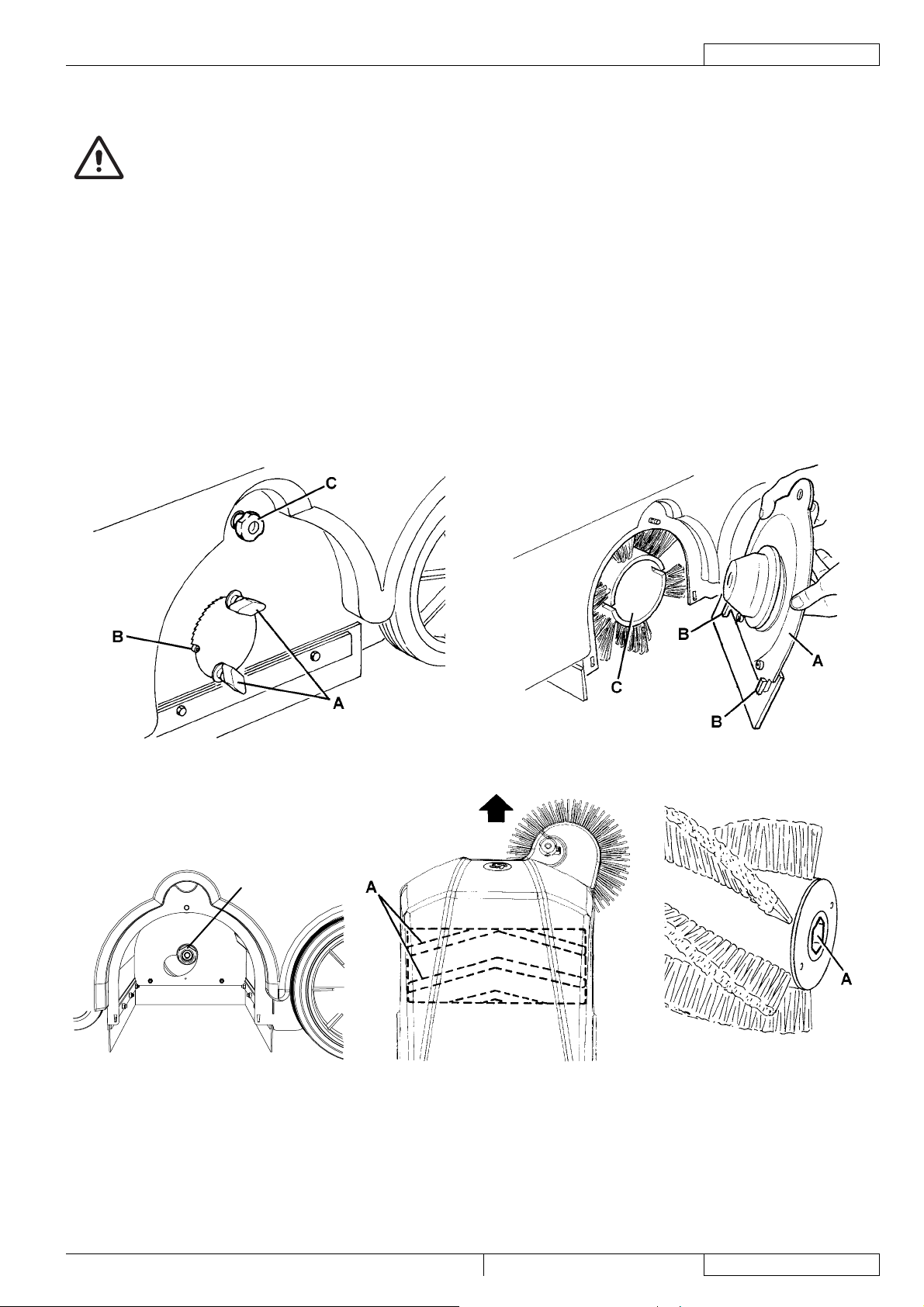

UDSKIFTNING AF HOVEDBØRSTE ............................................................................................................................................ 17

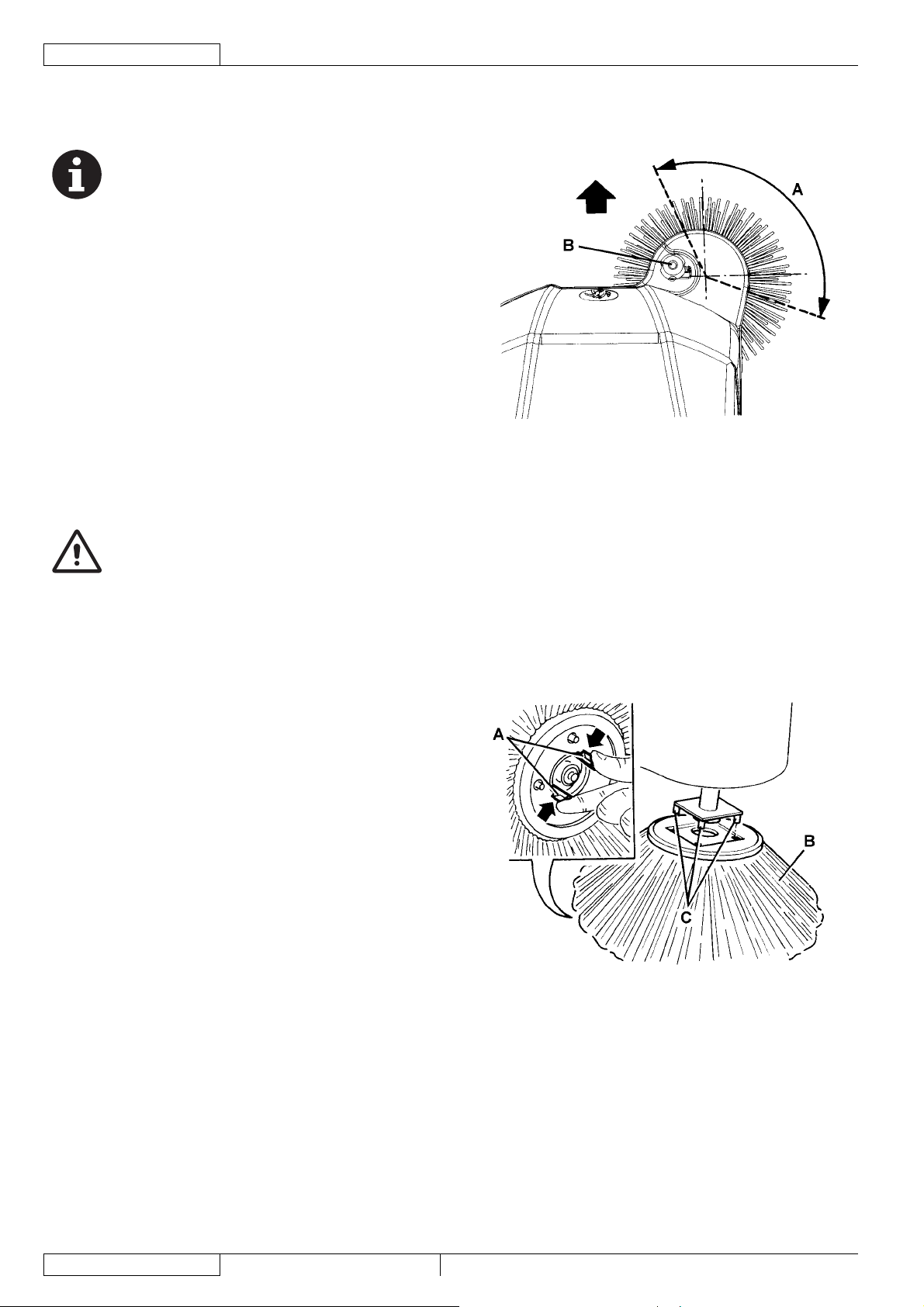

HØJDEKONTROL OG JUSTERING AF SIDEBØRSTER ............................................................................................................. 18

UDSKIFTNING AF SIDEBØRSTE ................................................................................................................................................. 18

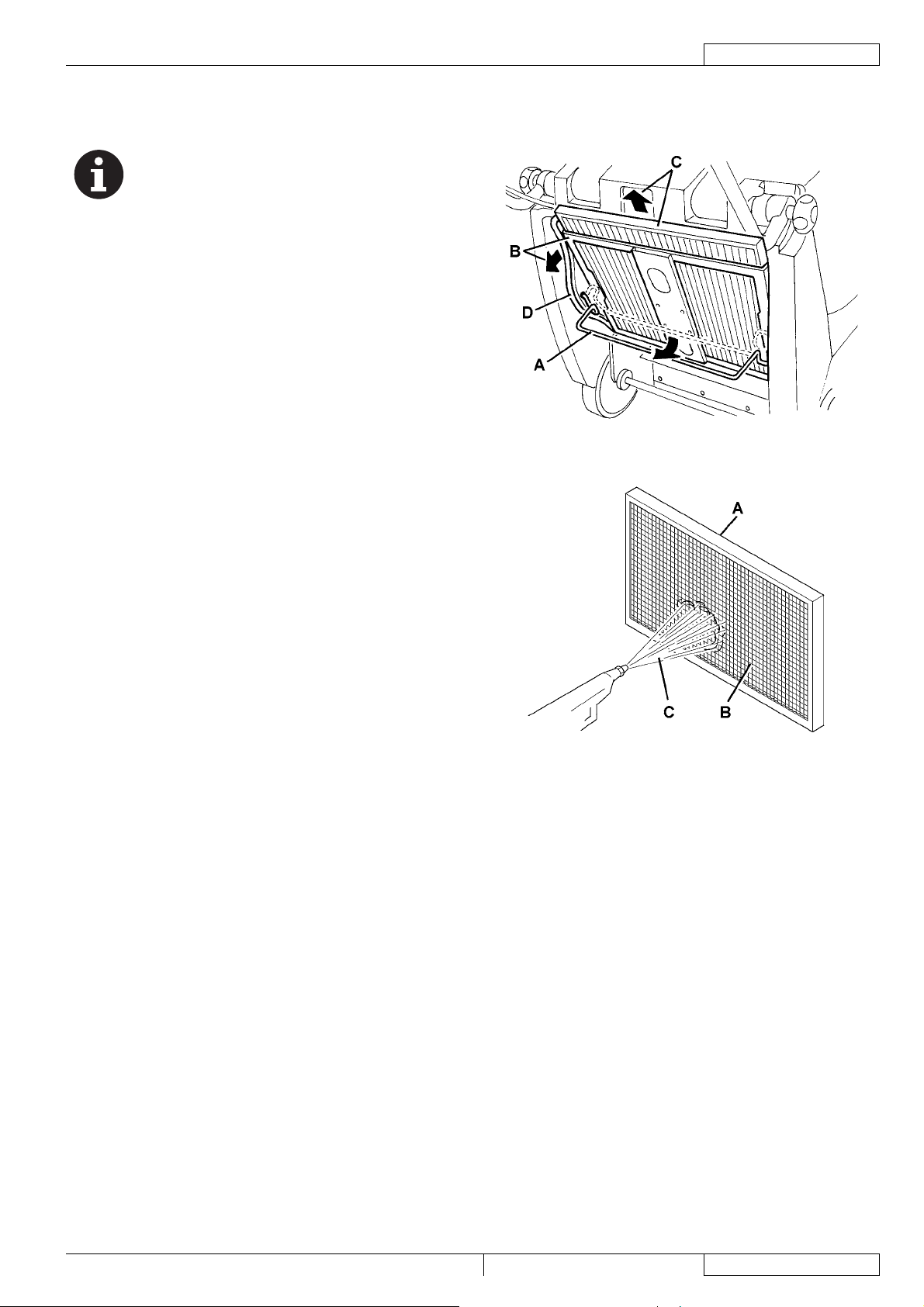

KONTROL OG RENGØRING AF STØVFILTER ........................................................................................................................... 19

HØJDEKONTROL OG JUSTERING AF KLAP .............................................................................................................................. 20

OPLADNING AF BATTERIERNE .................................................................................................................................................. 21

KONTROL AF MOTORHJELMENS SIKKERHEDSKONTAKT ...................................................................................................... 22

KONTROL/UDSKIFTNING AF SIKRING ....................................................................................................................................... 22

PROBLEMLØSNING ..................................................................................................................................................... 23

OPHUGNING ................................................................................................................................................................. 24

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

INTRODUKTION

BEMÆRK

Numrene i parentes henviser til maskindelene i afsnittet Maskinbeskrivelse.

MANUALENS FORMÅL OG INDHOLD

Formålet med denne manual er at forsyne føreren med den nødvendige information til sikker og korrekt brug af maskinen. Den indeholder information om maskinens tekniske data, sikkerhed, betjening, oplagring, vedligeholdelse, reservedele og bortskaffelse. Alle, der betjener eller vedligeholder maskinen, bør læse denne manual nøje igennem, før de påbegynder arbejdet. Hvis der skulle opstå tvivl i forbindelse med forståelse af instruktionerne, eller hvis De ønsker yderligere information, bedes De kontakte Nilﬁ sk- Advance.

MÅLGRUPPE

Denne manual er tilsigtet de personer (fører og tekniker), der er ansvarlige for maskinens betjening og vedligeholdelse. Føreren må ikke udføre arbejde, der kræver kvaliﬁ ceret arbejdskraft. Nilﬁ sk-Advance vil ikke være ansvarlig for skader, der opstår som følge af brud på disse regler.

OPBEVARING AF MANUALEN

Denne betjenings- og vedligeholdelsesmanual bør opbevares i nærheden af maskinen, i en passende beholder og på afstand af væsker og andre midler, der kan beskadige den.

OVERENSSTEMMELSESERKLÆRING

Overensstemmelseserklæringen, som leveres med maskinen, er et bevis på at maskinen overholder alle gældende love og bestemmelser.

BEMÆRK

To kopier af den originale overensstemmelseserklæring leveres sammen med maskinens dokumentation.

IDENTIFIKATIONSDATA

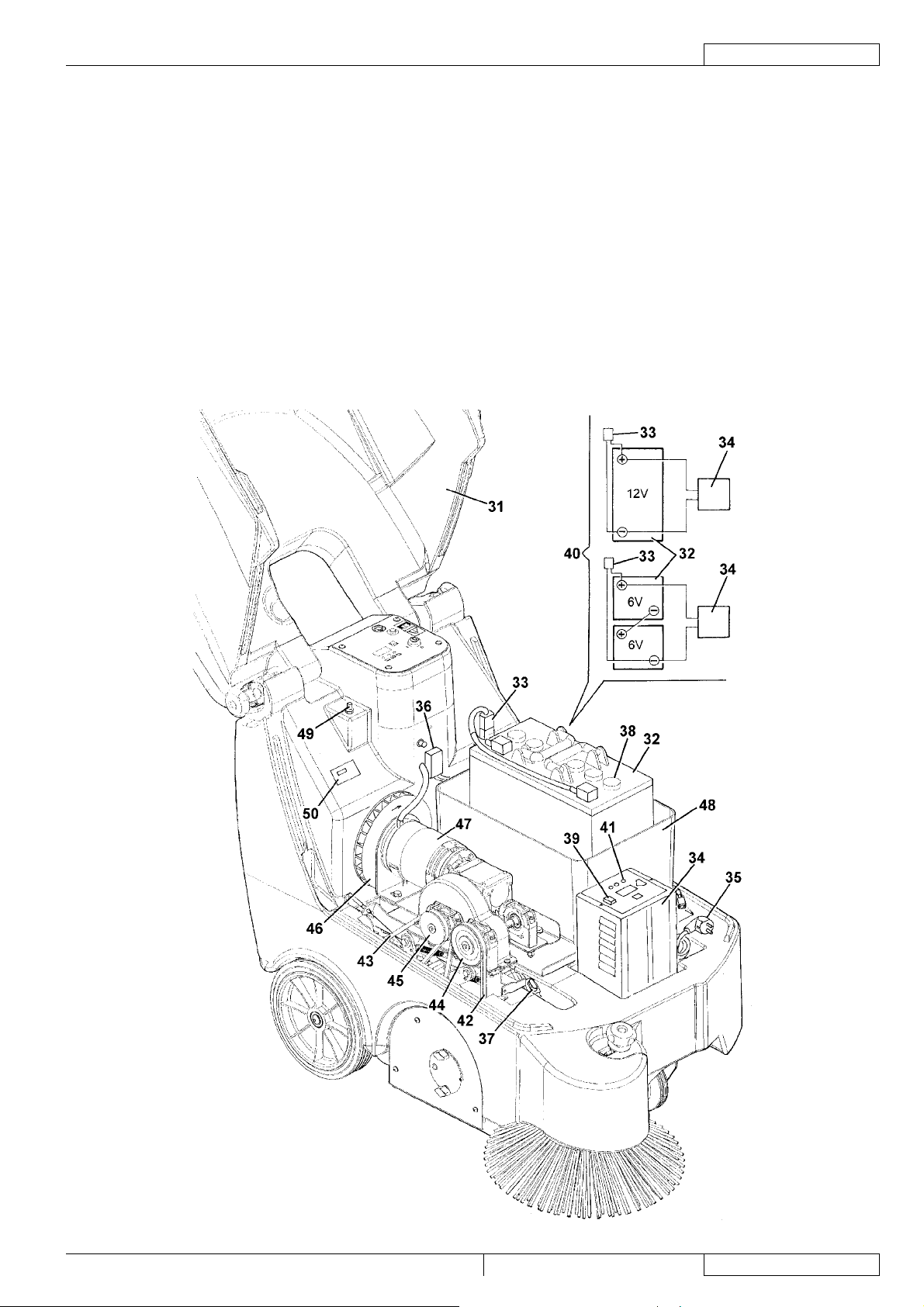

Maskinens model og serienummer står anført på mærkepladen (50). Årstallet for maskinens fremstilling er angivet i overensstemmelseserklæringen og fremgår desuden af de to første cifre i maskinens serienummer. Denne information skal benyttes, når De bestiller reservedele til maskinen. Anfør maskinens identiﬁ kationsdata nedenfor til senere brug.

MASKINENS model ...........................................................................

MASKINENS serienummer ...............................................................

146 0594 000(4)2007-06 B SW 700S B

BRUGERMANUAL

DANSK

ANDRE REFERENCEMANUALER

Andre manualer, der leveres med maskinen:

Manual til elektronisk batterioplader (ekstraudstyr), som skal betragtes som en integreret del af denne manual

–

Fejemaskinens reservedelskatalog

–

Andre tilgængelige manualer:

Servicemanual (ﬁ ndes i ethvert Nilﬁ sk-Advance Servicecenter)

–

RESERVEDELE OG VEDLIGEHOLDELSE

Enhver form for betjening, vedligeholdelse eller reparation skal udføres af kvaliﬁ ceret personale eller af et Nilﬁ sk-Advance Servicecenter. Der må kun anvendes originale reservedele og tilbehør. Kontakt Nilﬁ sk-Advance for service, reservedele og tilbehør, og angiv maskinens model og serienummer.

ÆNDRINGER OG FORBEDRINGER

Nilﬁ sk-Advance forbedrer løbende sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer, uden dermed at være forpligtet til også at lade disse omfatte maskiner, der forudgående er blevet solgt. Enhver ændring og/eller tilføjelse af tilbehør skal godkendes og udføres af Nilﬁ sk-Advance.

DRIFTSEVNER

Denne fejemaskine er designet og udviklet til rengøring og fejning af faste og jævne overﬂ ader, samt til opsugning af støv og lettere affald, i kontorbygninger og industrielle omgivelser. Af hensyn til arbejdssikkerheden skal maskinen betjenes af kvaliﬁ ceret arbejdskraft.

SKIK OG BRUG

Alle angivelser af frem, tilbage, forside, bagside, venstre eller højre tager udgangspunkt i kørselsretningen, dvs. førerens stilling med hænderne på kørehåndtaget (3).

UDPAKNING/LEVERING

Følg instruktionerne på transportkassen ved udpakning af maskinen. Ved modtagelse af maskinen efterses transportkassen og maskinen for beskadigelser, som måtte være opstået under transporten. Hvis det konstateres, at der er sket skade, gemmes transportkassen, så den kan efterses af den fragtmand, der leverede maskinen. Kontakt fragtmanden øjeblikkeligt, så der kan gøres krav gældende for beskadigelse under fragten. Kontroller, at maskinen er udstyret med følgende:

Teknisk dokumentation:

–

Fejemaskinens betjenings- og vedligeholdelsesmanual

• Manual til den elektroniske batterioplader (ekstraudstyr)

• Fejemaskinens reservedelskatalog

•

Nr. 1 hovedsikring 60 A (36)

–

Nr. 1 sidebørstesikring 15 A (37)

–

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

SIKKERHED

Følgende symboler bruges til angivelse af potentielle faresituationer. Læs altid denne information grundigt igennem og tag alle de nødvendige forholdsregler til beskyttelse af mennesker og omgivelser. Det kræver fuld medvirken fra føreren at undgå faresituationer. Ingen forholdsregler til hindring af ulykker er effektive uden den fulde medvirken fra den person, der er direkte ansvarlig for maskinens betjening. De ﬂ este af de ulykker, der sker i en virksomhed, under arbejdet eller når maskinen ﬂ yttes, skyldes, at grundlæggende sikkerhedsforanstaltninger ikke er blevet overholdt. En omhyggelig og forsigtig fører er den bedste garanti mod ulykker og en forudsætning for at forholdsreglerne overholdes.

SYMBOLER

FARE!

Angiver dødsfare for føreren.

ADVARSEL!

Angiver en potentiel fare for person- eller maskinskade.

FORSIGTIG!

Angiver at De bør udvise forsigtighed eller være opmærksom på vigtige eller nyttige funktioner. Vær særlig opmærksom på afsnit markeret med dette symbol.

BEMÆRK

Angiver at man skal være opmærksom på vigtige eller nyttige funktioner.

TJEK MANUAL

Læs de relevante afsnit i manualen igennem, før arbejdet påbegyndes.

GENERELLE INSTRUKTIONER

Nedenfor beskrives forskellige situationer, hvor der er risiko for kvæstelser eller maskinbeskadigelse.

FARE!

Indstil tændingsnøglen til "0" og frakobl batterierne, inden der udføres nogen form for vedligeholdelse/

–

reparationer. Denne maskine må kun betjenes af kvaliﬁ ceret og autoriseret personale. Maskinen må ikke betjenes af børn

–

eller handicappede. Hold batterierne på god afstand af gnister, ﬂ ammer og åben ild. Under normal betjening afgives eksplosive

–

gasser. Undgå brug af smykker, når der arbejdes i nærheden af elektriske komponenter.

–

Arbejd ikke under en løftet maskine, hvis den ikke er fastgjort med sikkerhedsblokke eller lignende

–

støtteanordninger. Når der arbejdes med åben motorhjelm, skal man sørge for at den ikke kan lukke i ved et uheld.

–

Brug ikke maskinen i nærheden af giftige, antændelige og/eller eksplosive stoffer, væsker eller dampe.

–

Hvis maskinen er udstyret med blybatterier (WET), dannes der eksplosive brintgasser under opladningen.

–

Opladning af batterier bør udføres med åben motorhjelm, under god ventilation og aldrig i nærheden af åben ild. Når maskinen er udstyret med blybatterier (WET), må den ikke hældes mere end 30° i forhold til dens

–

vandrette stilling, da der ellers er fare for at den ætsende syre siver ud af batterierne. Hvis det er nødvendigt at hælde maskinen i forbindelse med vedligeholdelsesarbejde, skal batterierne forinden afmonteres.

146 0594 000(4)2007-06 B SW 700S B

BRUGERMANUAL

ADVARSEL!

Læs nøje samtlige instruktioner, inden enhver form for vedligeholdelse/reparation påbegyndes.

–

Tag alle nødvendige forholdsregler for at forhindre at hår, smykker eller løstsiddende klæder fanges i

–

maskinens bevægelige dele. For maskiner med elektronisk batterioplader (ekstraudstyr):

–

Inden batteriopladeren tages i brug, sikres det at netspændingen passer til værdierne for frekvens og

•

spænding, som står anført på maskinens mærkeplade. Brug ikke batteriopladerens ledning til at trække eller bære maskinen; brug ikke ledningen som et

•

håndtag. Lad ikke ledningen komme i klemme i døre eller lignende, og undgå skarpe kanter og hjørner. Kør ikke maskinen hen over batteriopladerens ledning. Lad ikke ledningen komme i kontakt med varme overﬂ ader. Oplad ikke batterierne, hvis batteriopladerens ledning eller stik er beskadiget. Hvis opladerens ledning

•

er beskadiget, kontaktes et Nilﬁ sk-Advance Servicecenter. For at nedsætte risikoen for brand, elektrisk stød eller skader, må maskinen ikke efterlades uden

•

opsyn, når den er tilsluttet strømforsyningen. Tag altid batteriopladerens stik ud, før der udføres vedligeholdelse.

Hvis maskinen er udstyret med blybatterier (WET), må der ikke ryges under opladningen.

–

Lad ikke maskinen være ubemandet, så længe tændingsnøglen sidder i startkontakten og

–

parkeringsbremsen ikke er aktiveret. Maskinen må ikke bruges på skråninger, der overskrider de angivne grænser for hældning.

–

Brug ikke maskinen i alt for støvede områder.

–

Rengør ikke maskinen med direkte vandstråler, trykvand eller ætsende midler. Brug ikke trykluft til

–

rengøring af denne maskintype, med undtagelse af ﬁ ltrene (se det relevante afsnit). Under betjening af maskinen skal man sikre sig at tredjemand, især børn, ikke udsættes for fare.

–

Dåser, der indeholder væske, må aldrig placeres på maskinen.

–

Opbevar maskinen ved temperaturer mellem 0° C og 40° C.

–

Anvend maskinen ved temperaturer mellem 0° C og 40° C.

–

Luftfugtigheden skal være mellem 30 % og 95 %.

–

Maskinen bør altid beskyttes mod sollys, regn og dårlige vejrforhold, såvel under brug som under

–

oplagring. Brug ikke maskinen som transportmiddel eller til skubning/bugsering.

–

Lad ikke børsterne køre, mens maskinen står stille. Manglende overholdelse kan resultere i beskadigelse af

–

gulvet. I tilfælde af brand anvendes pulverslukker; brug aldrig vand.

–

Undgå at støde ind i hylder eller stilladser, særligt hvis der er risiko for nedfaldende genstande.

–

Tilpas driftshastigheden til gulvforholdene.

–

Maskinen må ikke bruges på skråninger, der overskrider de angivne grænser for hældning.

–

Denne maskine må ikke bruges på offentlig vej.

–

Pil ikke ved maskinens sikkerhedsskærme.

–

Overhold nøje de rutinemæssige vedligeholdelsesprocedurer.

–

Maskinens advarselstavler må ikke fjernes eller ﬂ yttes.

–

I tilfælde af driftsproblemer, sikres det at disse ikke er forårsaget af mangelfuld vedligeholdelse. Om

–

nødvendigt kontaktes autoriseret personale eller ansatte fra et autoriseret servicecenter.

–

Ved udskiftning af maskinens reservedele, bestilles ORIGINALE reservedele fra en Autoriseret Forhandler.

–

For at sikre forsvarlig og sikker betjening af maskinen, skal den regelmæssige vedligeholdelse udføres af autoriseret personale eller af et autoriseret servicecenter, som angivet i det relevante afsnit i denne manual.

–

Når maskinen kasseres, skal det foregå korrekt, da den indeholder giftige/skadelige materialer (batterier, olie, plastdele, etc.), der er underlagt regler som kræver at de aﬂ everes i særlige centre (se afsnittet Ophugning).

–

Hvis maskinen anvendes i overensstemmelse med de angivne instruktioner, vil vibrationerne ikke have skadende virkninger. Maskinens vibrationsniveau er under 2,5 m/s

(EN 1033-1995-08).

DANSK

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

MASKINBESKRIVELSE

MASKINSTRUKTUR

Kontrolpanel

1. Holder til løftet sidebørste

2. Styrearm

3. Kørehåndtag

4. Greb til justering af styrearm

5. Holder til dunk

6. Motorhjelm

7. Baghjul på fast akse

8. Drejeligt forhjul

9. Sidebørste

10. Hovedbørste

11. Håndhjul til løftning og højdejustering af sidebørste

12. Venstre sideklap

13. Højre sideklap

14. Forklap

15. Bagklap

16.

Affaldsbeholder

17. Affaldsbeholderens krog

18. Affaldsbeholderens håndtag

19. Manuel ﬁ lterrysterkontakt

20. Hovedbørstens forskydelige dæksel

21. Hovedbørstens venstre højderegulator

22. Hovedbørstens højre højderegulator

23. Hovedbørstens højre dæksel

24. Monteringsskruer til hovedbørstens højre dæksel

25. Bremsepedal på forhjul (tilbehør)

26.

18 19 20

10 26 9

S311487

146 0594 000(4)2007-06 B SW 700S B

MASKINSTRUKTUR (Fortsat)

Motorhjelm (i åben stilling)

31. Batterier

32. Batteriklemme

33. Elektronisk batterioplader (tilbehør)

34. Ledning til elektronisk batterioplader

35. Hovedsikring

36. Sidebørstesikring

37. Batterihætter (kun til WET-batterier)

38. Batteriomkobler til bly (WET) eller gel (GEL) batterier på

39. den elektroniske batterioplader (ekstraudstyr) Batteriets ledningsdiagram

40. Advarselslampe for opladet batteri (grøn)

41. Hovedbørstens drivrem

42. Drivrem

43.

BRUGERMANUAL

Hovedbørstens remskive

44. Baghjulenes remskive

45. Sugeventilator

46. Hovedmotor

47. Batterikasse

48. Sikkerhedskontakt, motorhjelm

49. Plade med serienummer/tekniske data/

50. overensstemmelseserklæring

DANSK

SW 700S B 146 0594 000(4)2007-06 B

S311452

DANSK

BRUGERMANUAL

KONTROLPANEL

61.

Tændingsnøgle:

•

Position "0": Maskinen er slukket, og alle funktioner er slået fra

•

Position "I": Maskinen er tændt, og alle funktioner er aktiveret

62.

Advarselslampe for batteriaﬂ adning (rød)

63.

Advarselslampe for delvis batteriaﬂ adning (gul)

64.

Advarselslampe for opladet batteri (grøn)

65.

Display

66.

Valgknap:

•

Timetæller

•

Time- og minuttæller

•

Batterispænding (V)

67.

Elektrisk ﬁ lterrysterkontakt (tilbehør)

68.

Panelets monteringsskruer

69.

Panel

6463

S311453

TILBEHØR/EKSTRAUDSTYR

Foruden standardkomponenterne kan maskinen udstyres med følgende tilbehør/ekstraudstyr, alt afhængig af den forestående type arbejde:

GEL-batterier

–

Elektronisk batterioplader

–

Hoved- og sidebørster med hårdere og blødere børstehår

–

Antistatisk støvﬁ lter af polyester eller polyester BIA C

–

Elektrisk ﬁ lterryster

–

Forhjul med fodbremse

–

Klapper fremstillet af forskellige materialer

–

For yderligere information om tilbehør og ekstraudstyr, bedes De kontakte en autoriseret forhandler.

146 0594 000(4)2007-06 B SW 700S B

BRUGERMANUAL

TEKNISKE DATA

Generelt Værdier

Maskinlængde 1.070 mm

Maskinbredde (uden sidebørster) 667 mm

Maskinhøjde (med sænket kørehåndtag) 836 mm

Min./maks. højde for kørehåndtag 824/1.120 mm

Fejebredde (uden sidebørste) 500 mm

Fejebredde (med én sidebørste) 720 mm

Min. frihøjde (klapper ikke inkluderet) 40 mm

Hovedbørste (diameter x længde) 265 mm x 500 mm

Sidebørstens diameter 420 mm

Hastighed, hovedbørste 400 omdr./min

Hastighed, sidebørste 52 omdr./min

Drejeligt forhjul 125/37,5-50 mm

Baghjul (diameter x bredde) 250 x 50 mm

Samlet maskinvægt (uden batterier) 84 kg

Affaldsbeholderens rumindhold 40 liter

Hovedbørste og sugemotor 600 W

Sidebørstemotor 24 W

Filterrystermotor (tilbehør) 10 W

Støjniveau ved førerens øre (A L

Vibrationsniveau ved førerens arme (*) Lavere end 2,5 m/s

) 64 dB(A)

DANSK

(*) Under normale arbejdsforhold, på en jævn asfaltbelægning.

Præstationsevne Værdier

Maks. hastighed frem 4,4 km/t

Stigningsevne 2%

Batterier Værdier

Batterispænding 12 V

Standardbatterier Blybatterier med akkumulatorvæske (WET)

Ekstra batteri Gel, hermetisk (GEL)

Min. batterikapacitet 140 Ah C5

Maks. batterikapacitet 240 Ah C5

Maks. størrelse, batterikammer (længde x bredde x højde) 398 x 262 x 283 mm

Sugeeffekt og ﬁ ltrering Værdier

Papirﬁ lter 5-10 m 2 m

Vakuum i hovedbørsterum 12 mm H2O

Aktivering af ﬁ lterryster Manuel (elektrisk, tilbehør)

SW 700S B 146 0594 000(4)2007-06 B

DANSK

LEDNINGSDIAGRAM

BRUGERMANUAL

Tændingsnøgle

CH1 Batterioplader

C1 Batteriklemme

C2 Batteriopladerens connector EB1 Printplade ES1 Elektromagnetisk kontakt

F1 Hovedsikring (60 A)

F2 Sidebørstesikring (15 A)

F3 Filterrystersikring (15 A)

M1 Hovedbørstemotor

M2 Sidebørstemotor

M3 Filterrystermotor

R1 Filterrysterrelæ

SW1 Tændingsnøgle SW2 Sikkerhedskontakt, motorhjelm SW3 Filterrysterkontakt

LEDNINGSDIAGRAM (STANDARD)

SW2

Farvekode

BK Sort BU Blå BN Brun GN Grøn GY Grå

OG Orange

PK Pink

RD Rød

VT Violet

WH Hvid

YE Gul

SW1

BATTERIES 12V

ES1

EB1

V- Out

V+

Gel

S311454

146 0594 000(4)2007-06 B SW 700S B

LEDNINGSDIAGRAM MED ELEKTRISK FILTERRYSTER

BRUGERMANUAL

DANSK

BATTERIES 12V

SW2

SW1

ES1

YE BU

SW3

EB1

V- Out

V+

Gel

BRUG

ADVARSEL!

Maskinen er udstyret med forskellige advarselstavler:

FARE

–

ADVARSEL

–

FORSIGTIG

–

TJEK MANUAL

–

Under gennemlæsningen af denne manual skal den ansvarlige for maskinens betjening være særlig opmærksom på afsnit markeret med disse symboler. Maskinens plader må under ingen omstændigheder tildækkes og skal omgående udskiftes, hvis de bliver beskadiget.

S311455

KONTROL/INDSTILLING AF BATTERI PÅ EN NY MASKINE

Maskinen bruger et 12 V batteri eller 2 stk. 6 V batterier, der skal tilsluttes som vist i diagrammet (40).

BEMÆRK

Hvis maskinen er udstyret med en elektronisk batterioplader (34), skal denne kobles til batterierne for at maskinen kan starte.

Maskinen kan være konﬁ gureret på én af følgende måder:

Med WET- eller GEL-batterier

Med WET-batterier, men uden akkumulatorvæske

Uden batterier

SW 700S B 146 0594 000(4)2007-06 B

DANSK

Følg nedenstående fremgangsmåde afhængig af maskinens konﬁ guration.

Med WET- eller GEL-batterier

Åbn motorhjelmen (7), og kontroller at batterierne er tilsluttet maskinen med batteriklemmen (33).

Luk motorhjelmen (7).

Sæt tændingsnøglen (61) i kontakten på kontrolpanelet, og indstil den til “I” uden at trække i håndtaget (4). Hvis den grønne advarselslampe (64) tænder, er batterierne opladet.

Hvis dette ikke er tilfældet, skal batterierne oplades (se fremgangsmåde i afsnittet Vedligeholdelse).

Med WET-batterier, men uden akkumulatorvæske

Åbn motorhjelmen (7).

Fjern hætterne (38) fra batterierne (32).

ADVARSEL!

Ved arbejde med svovlsyre bedes De være yderst forsigtig, da batterisyren er ætsende. Hvis den kommer i kontakt med huden eller øjnene, skal De skylle med rigelige mængder vand og hurtigst muligt søge læge. Påfyldning af batterier skal ske i et område med god ventilation. Brug altid beskyttelsesbriller.

Fyld hver battericelle op med svovlsyre til batterier (massefylde fra 1,27 til 1,29 kg ved 25° C) i henhold til instruktionerne i batteriets betjeningsmanual. Den korrekte mængde svovlsyre er angivet i batteriets betjeningsmanual.

Lad batterierne stå et øjeblik, og efterfyld derefter med svovlsyre som beskrevet i batteriets betjeningsmanual.

Oplad batterierne (se fremgangsmåde i afsnittet om vedligeholdelse).

Uden batterier

Køb passende batterier (se afsnittet Tekniske data og diagram (40)). Kontakt en kvaliﬁ ceret forhandler til udvælgelse og installation af batteriet.

Monter batterierne uden at tilslutte batteriklemmen (33).

Indstil maskinen og batteriopladeren (ekstraudstyr) til den anvendte type batterier, som beskrevet i næste afsnit.

BRUGERMANUAL

INDSTILLING AF BATTERITYPE (WET ELLER GEL)

BEMÆRK

Hvis maskinen er udstyret med en elektronisk batterioplader (34), skal denne kobles til batterierne for at maskinen kan starte.

Afhængig af den anvendte type batterier (WET eller GEL), indstilles maskinens og batteriopladerens (ekstraudstyr) printplade efter følgende fremgangsmåde:

Maskinindstilling

Indstil tændingsnøglen (61) til "0".

1. Åbn motorhjelmen (7).

2. Maskinen er fra fabrikken indstillet til blybatterier (WET).

3. Hvis indstillingen passer til den valgte type batterier, kan De gå videre til næste afsnit; ellers følges nedenstående fremgangsmåde: Kontroller, at batteriklemmen (33) er frakoblet.

4. Luk motorhjelmen (7).

5. Fjern skruerne (68), og afmonter forsigtigt panelet (69).

6. Tilslut krydstråden (A, ﬁ g. 1) til batteriklemmerne WET (B)

7. for blybatterier eller til GEL (C) for gelbatterier. Sæt panelet (69) på plads, og stram skruerne (68).

8. Tilslut batteriklemmen (33).

S311456

Figur 1

146 0594 000(4)2007-06 B SW 700S B

BRUGERMANUAL

DANSK

Batteriopladerens indstilling

Indstil tændingsnøglen (61) til “0”, åbn motorhjelmen (7), og sæt omskifteren (39) til WET for blybatterier eller til GEL for

1. gelbatterier. Oplad batterierne (se fremgangsmåde i afsnittet om vedligeholdelse).

FØR OPSTART AF MASKINEN

FORSIGTIG!

Sørg for at affaldsbeholderen (17) er rigtigt lukket, før maskinen startes.

MASKINSTART OG -STOP

Maskinstart

Tilpas kørehåndtaget (3) til en passende stilling ved hjælp af drejeknapperne (5).

Sænk sidebørsten (10), udløs holderen (2), og sænk drejeknappen (12) (uden at dreje den rundt).

BEMÆRK

Sidebørsten (10) kan også løftes og sænkes, når den drejer rundt.

Sæt tændingsnøglen (61) i kontakten på kontrolpanelet, og indstil den til “I” uden at trække i håndtaget (4).

Kontroller, at den grønne advarselslampe (64) tænder. Hvis den gule (62) eller røde advarselslampe (63) tænder, indstilles tændingsnøglen til position "0", hvorefter batterierne oplades (se fremgangsmåde i afsnittet Vedligeholdelse).

Træk forsigtigt i kørehåndtaget (4), indtil maskinen sætter i bevægelse. Hastigheden er proportional med trykket på kørehåndtaget (4).

Maskinstop

Maskinen stoppes ved helt at udligne trykket på kørehåndtaget (4). Sluk for børsterne ved at indstille tændingsnøglen (61) til “0”. Løft sidebørsten (10) ved at løfte knappen (12) (uden at dreje den rundt), og fastgør den med holderen (2).

MASKINBETJENING

Lad ikke børsterne køre, når maskinen holder stille i længere tid: dette kan resultere i uønskede mærker på gulvet.

For at bidrage til maskinens fulde ydeevne, skal støvﬁ ltret være så rent som muligt. Under fejearbejdet kan ﬁ lteret renses efter følgende fremgangsmåde, alt afhængig af hvilken type ﬁ lterryster der anvendes:

•

Manuel ﬁ lterryster: Indstil tændingsnøglen til "0". Træk håndtaget (20) helt ud, og giv derefter slip. Den indvendige returfjeder rammer støvﬁ lterets ramme og ryster det. Gentag denne procedure ﬂ ere gange efter hinanden. Genoptag fejearbejdet ved at indstille tændingsnøglen til “I”.

•

Elektrisk ﬁ lterryster (tilbehør): Hold ﬁ lterrysterkontakten (67) nede nogle få sekunder. Under denne procedure frakobles hovedmotoren og de øvrige maskinfunktioner automatisk.

BEMÆRK

Gentag ovenstående procedure mindst hvert 10. minut. Dette interval kan variere afhængig af arbejdsområdets støvmængde.

BEMÆRK

Når støvﬁ ltret er tilstoppet og/eller affaldsbeholderen er fyldt, vil maskinen ikke længere være i stand til at opsamle støv og affald.

FORSIGTIG!

Arbejd ikke på våde overﬂ ader, da ﬁ lteret kan blive ødelagt.

Affaldsbeholderen (17) bør tømmes efter hver arbejdsperiode og når den er fuld.

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

TØMNING AF AFFALDSBEHOLDER

Stop maskinen ved at give slip på kørehåndtaget (4).

1. Indstil tændingsnøglen (61) til "0".

2. Fjern affaldsbeholderens krog (18) ved at trække i den nederste ende.

3. Fjern affaldsbeholderen (17) ved hjælp af håndtaget (19), og tøm indholdet over i en passende beholder.

4. Sæt affaldsbeholderen (17) tilbage og krogen (18) på plads.

5. Maskinen er parat, og arbejdet kan genoptages.

EFTER BRUG

Efter arbejdet og inden maskinen forlades, træffes følgende foranstaltninger.

Rens støvﬁ lteret med den manuelle ﬁ lterrysterkontakt (20) eller den elektriske ﬁ lterryster (67), hvis en sådan er monteret.

1. Tøm affaldsbeholderen (17) (se fremgangsmåde i forrige afsnit).

2. Løft sidebørsten med drejeknappen (12).

3. Fjern tændingsnøglen (61).

4. Kontroller at maskinen ikke kan sætte i bevægelse.

5. Tryk fodbremsen (26) ned, hvis en sådan er monteret.

NÅR MASKINEN SKAL SKUBBES

Maskinen kan både skubbes med tændingsnøglen (61) indstillet til “0” og “I”.

NÅR MASKINEN IKKE SKAL BENYTTES I LÆNGERE TID

Hvis maskinen ikke skal benyttes i 30 dage eller mere, følges nedenstående fremgangsmåde:

Sørg for at området, hvor maskinen skal opbevares, er tørt og rent.

1. Frakobl batteriklemmen (33).

2. Løft maskinen en anelse, så klapperne, hovedbørsten og hjulene ikke længere er i berøring med gulvet.

3. Hvis den elektroniske batterioplader (34) er monteret, frakobles pluspolerne (+) direkte fra batteriernes (32) plusklemme (+).

FØRSTE ARBEJDSPERIODE

Efter de første 8 arbejdstimer kontrolleres det, at samtlige spændeanordninger og forbindelser er forsvarligt fastspændt og at synlige maskindele er tætte og intakte.

146 0594 000(4)2007-06 B SW 700S B

BRUGERMANUAL

DANSK

VEDLIGEHOLDELSE

Korrekt og regelmæssig vedligeholdelse er med til at øge maskinens levetid og er en forudsætning for sikker betjening af maskinen. Følgende skema omfatter maskinens regelmæssige vedligeholdelsesforanstaltninger. De angivne intervaller kan tilpasses maskinens arbejdsbetingelser og skal fastsættes af den person, der er ansvarlig for maskinens vedligeholdelse.

Alle regelmæssige eller ekstraordinære vedligeholdelsesoperationer skal udføres af uddannet personale eller af et autoriseret servicecenter. Denne manual beskriver kun de letteste og mest almindelige vedligeholdelsesoperationer. For andre vedligeholdelsesoperationer, end dem der er vist i skemaet over regelmæssig vedligeholdelse, henvises til Servicemanualen som ﬁ ndes i ethvert Servicecenter.

ADVARSEL!

Sluk maskinen og frakobl om nødvendigt batterierne, før der udføres nogen form for vedligeholdelse. Endvidere skal instruktionerne i afsnittet Sikkerhed læses grundigt igennem, før enhver form for vedligeholdelsesarbejde påbegyndes.

SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE

For

Fremgangsmåde Ved levering

Kontrol af batteriets væskestand (1)

Højdekontrol og justering af side- og hovedbørster

Kontrol og rensning af støvﬁ lter (1)

Højdekontrol og justering af klap

Kontrol af motorhjelmens sikkerhedskontakt

Kontrol af ﬁ lterryster (*)

Justering af drivremmens spænding (*)

Eftersyn af drivrem: drivsystem, hovedbørste (*)

Stramning af skruer og bolte (*)

Udskiftning af drivrem: drivsystem, hovedbørste (*)

Kontrol/udskiftning af hovedmotorens kulbørste (*)

hver 10

arbejdsti-

mer

For

hver 50

arbejdsti-

mer

For hver

100

arbejdsti-

mer

For hver

200

arbejdsti-

mer

For hver

400

arbejdsti-

mer

(*) For gældende fremgangsmåde henvises til Servicemanualen. (1) Eller før opstart.

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

HØJDEKONTROL OG JUSTERING AF HOVEDBØRSTE

BEMÆRK

Der ﬁ ndes børster med hårdere og blødere børstehår. Nedenstående fremgangsmåde gælder for alle børstetyper.

Kontroller hovedbørstens afstand til jorden efter følgende fremgangsmåde:

•

Kør maskinen hen på et ﬂ adt underlag. Stands maskinen, og lad hovedbørsten køre rundt i nogle få sekunder.

•

Stands hovedbørsten, ﬂ yt maskinen, og sluk for den.

•

Efterse at mønsteret, som børsten har dannet på gulvet (A, ﬁ g. 2), er 2-4 cm bredt i hele dets længde.

•

Hvis mønsteret (A, ﬁ g. 4) ikke svarer til angivelserne, justeres børstehøjden som vist i pkt. 2.

Kontroller, at maskinen ikke kan sætte i bevægelse; tryk fodbremsen (26) ned, hvis en sådan er monteret.

Indstil tændingsnøglen (61) til "0".

Løsn drejeknapperne (A, ﬁ g. 3) på begge sider af maskinen.

Løsn drejeknapperne (A, ﬁ g. 3) på begge sider af maskinen, og indstil hovedbørstens højdejusteringsindikator (B) til den ønskede position. Stram derefter drejeknapperne (A).

BEMÆRK

Indikatoren (B, ﬁ g. 3) skal indstilles til samme position på begge sider af maskinen; den maks. tilladte forskel er 2 hak, da man i modsat fald ikke vil opnå det korrekte mønster (A, ﬁ g. 2), som beskrevet i pkt. 1 (2 til 4 cm bredt).

Gentag pkt. 1 for at kontrollere hovedbørstens afstand til gulvet.

Hvis børsten er for slidt, udskiftes den som beskrevet i næste afsnit.

FORSIGTIG!

Hvis hovedbørstens mønster er for langt (over 4 cm), påvirker det maskinens almindelige drift, og de bevægelige eller elektriske dele kan blive overophedede, hvilket vil nedsætte maskinens levetid. Udvis stor forsigtighed under udførelsen af ovenstående operationer, og brug kun maskinen i henhold til de anviste forhold.

S311457 S311458

Figur 2 Figur 3

146 0594 000(4)2007-06 B SW 700S B

BRUGERMANUAL

DANSK

UDSKIFTNING AF HOVEDBØRSTE

FORSIGTIG!

Det anbefales, at der bruges beskyttelseshandsker ved udskiftning af hovedbørsten, da der kan være skarpe genstande mellem børstehårene.

Kør maskinen hen på et ﬂ adt underlag, og tryk fodbremsen (26) ned, hvis en sådan er monteret.

1. Indstil tændingsnøglen (61) til "0".

2. Løsn drejeknapperne (A, ﬁ g. 4) på begge sider af maskinen.

3. Indstil højdejusteringsindikatoren (B, ﬁ g. 4) til hovedbørsten har nået den maksimale afstand fra jorden. Stram drejeknapperne

4. (A, ﬁ g. 4). Åbn motorhjelmen (7).

5. Løsn drejeknappen (C, ﬁ g. 4) på venstre side af maskinen.

6. Fjern hovedbørstens dæksel (A, ﬁ g. 5) ved at trykke det ned og udløse holderne (B).

7. Afmonter hovedbørsten (C, ﬁ g. 5).

8. Kontroller, at navet (A, ﬁ g. 6) er fri for snavs og andre fremmedlegemer (snore, reb, etc.), som ved et uheld er blevet opfejet.

9. Den nye hovedbørste skal monteres således at børstehårene (A, ﬁ g. 7) danner en krumning, som vist i ﬁ guren.

10. Monter den nye hovedbørste, og sørg for at indgrebet (A, ﬁ g. 8) er korrekt monteret i det pågældende nav (A, ﬁ g. 6).

11. Monter hovedbørstens dæksel (A, ﬁ g. 5), og fastgør det med holderne (B).

12. Stram drejeknappen (C, ﬁ g. 4).

13. Juster hovedbørstens højde som beskrevet i det foregående afsnit.

14.

S311459 S311460

Figur 4 Figur 5

S311461 S311462 S311463

Figur 6 Figur 7 Figur 8

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

HØJDEKONTROL OG JUSTERING AF SIDEBØRSTER

BEMÆRK

Der ﬁ ndes børster med hårdere og blødere børstehår. Nedenstående fremgangsmåde gælder for alle børstetyper.

Kontroller sidebørstens afstand til jorden efter følgende

1. fremgangsmåde:

Kør maskinen hen på et ﬂ adt underlag, og sænk

•

sidebørsten. Stands maskinen, og lad sidebørsten køre rundt i nogle

•

få sekunder. Stands sidebørsten, ﬂ yt maskinen, og sluk for den.

•

Kontroller, at sidebørstens mønster er som vist i ﬁ guren

•

(A, ﬁ g. 9). Hvis mønsteret ikke svarer til angivelserne, justeres sidebørstens højde efter følgende fremgangsmåde.

Drej knappen (B, ﬁ g. 9) med eller mod uret for at justere

2. sidebørstens højde. Gentag pkt. 1 for at kontrollere sidebørstens afstand til

3. jorden. Hvis børsten er for slidt, udskiftes den som beskrevet i

4. næste afsnit.

S311464

Figur 9

UDSKIFTNING AF SIDEBØRSTE

FORSIGTIG!

Det anbefales, at der bruges beskyttelseshandsker ved udskiftning af hovedbørsten, da der kan være skarpe genstande mellem børstehårene.

Kør maskinen hen på et ﬂ adt underlag, og tryk fodbremsen

1. (26) ned, hvis en sådan er monteret. Indstil tændingsnøglen (61) til "0".

2. Lad hånden glide ind under sidebørsten og tryk de to ﬂ ige

3. (A, ﬁ g. 10) indad. Afmonter derefter børsten (B) ved at fjerne den fra de ﬁ re stifter (C). Monter den nye sidebørste ved at fastgøre den til stifterne

4. (C, ﬁ g. 10) og ﬂ igene (A). Juster sidebørstens højde som beskrevet i det foregående

5. afsnit.

S311465

Figur 10

146 0594 000(4)2007-06 B SW 700S B

KONTROL OG RENGØRING AF STØVFILTER

BEMÆRK

Bortset fra standardﬁ ltrene, fås polyesterﬁ ltre som tilbehør. Følgende fremgangsmåde gælder for begge ﬁ ltertyper.

Kør maskinen hen på et ﬂ adt underlag. Kontroller, at

1. maskinen ikke kan sætte i bevægelse; tryk fodbremsen (26) ned, hvis en sådan er monteret. Indstil tændingsnøglen (61) til "0".

2. Udløs affaldsbeholderens krog (18).

3. Afmonter affaldsbeholderen (17) ved hjælp af håndtaget

4. (19). Drej håndtaget (A, ﬁ g. 11) opad (ca. 90°), og lad

5. ﬁ lterrammen (B) svinge ud. Fjern støvﬁ lteret (C, ﬁ g. 11).

6. Rens støvﬁ lteret udendørs på et ﬂ adt og rent underlag

7. med en let banken på siden (A, ﬁ g. 12) modsat trådnettet (B). Fuldfør rengøringen vha. trykluft (C, ﬁ g. 12), maks. 6 bar,

8. som blæses gennem ﬁ lteret fra den side, der er beskyttet af trådnettet (B). Alt afhængig af ﬁ lterets type, skal der tages følgende forbehold:

Papirﬁ lter (standard): Brug ikke vand eller rensemidler,

•

da ﬁ lteret kan blive ødelagt. Polyesterﬁ lter (tilbehør): For en mere effektiv

•

rengøring er det muligt at rense ﬁ lteret med vand og ikke-skummende rensemidler. Denne type rengøring er mere effektiv, men reducerer ﬁ lterets levetid, og dette skal derfor udskiftes oftere. Brugen af visse rensemidler kan ødelægge ﬁ lteret.

Kontroller, at ﬁ lteret ikke er ﬂ ænget.

9. Om nødvendigt renses ﬁ lterrummets gummipakning (D,

10. ﬁ g. 11) i hele dens omkreds, og det kontrolleres at den er intakt. Om nødvendigt udskiftes det. Saml delene i omvendt rækkefølge, og vær opmærksom

11. på følgende:

Monter ﬁ lteret (C, ﬁ g. 11) med trådnettet (B, ﬁ g. 12)

•

vendt op mod maskinens forreste side.

BRUGERMANUAL

Figur 11

Figur 12

DANSK

S311466

S311467

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

HØJDEKONTROL OG JUSTERING AF KLAP

Kør maskinen hen på et ﬂ adt underlag, som er velegnet til at kontrollere klaphøjden. Kontroller, at maskinen ikke kan sætte i bevægelse; tryk fodbremsen (26) ned, hvis en sådan er monteret.

Indstil tændingsnøglen (61) til "0".

Kontrol af sideklap

Kontroller, at sideklapperne (13 og 14) er intakte.

3. Udskift klapperne, hvis de fremviser rifter (A, ﬁ g. 13), der er længere end 20 mm, eller revner (B), der er længere end 10 mm (for klapudskiftning henvises til Servicemanualen). Kontroller, at sideklappernes (13 og 14) afstand til gulvet

4. er mellem 0 – 3 mm (A, ﬁ g. 14). Juster om nødvendigt klaphøjden efter følgende fremgangsmåde.

Venstre klap

Åbn motorhjelmen (7), løsn drejeknappen (A, ﬁ g. 16), og

5. fjern hovedbørstens venstre dæksel (A, ﬁ g. 17) ved at trykke det ned og udløse holderne (B). Juster den venstre klaps (C, ﬁ g. 17) højde ved hjælp af

6. rillerne (D). Saml delene ved at følge punkterne 5 og 6 i omvendt

7. rækkefølge.

Højre klap

Fjern hovedbørsten som vist i det relevante afsnit.

8. Fjern hovedbørstens kilerem (42) fra remskiven (44). Den

9. kan være lettere at få ud, hvis man drejer remskiven (44) ved selv at dreje på ventilatoren (46). Fjern skruerne (25) og det højre dæksel (24) samtidig med

10. remmen (42). Juster klappens (A, ﬁ g. 18) højde ved hjælp af rillerne (B).

11. Saml delene ved at følge punkterne 8, 9 og 10 i omvendt

12. rækkefølge.

Figur 14 Figur 15

S311469 S311470

S311471

Figur 16

S311468

Figur 13

S311472

Figur 17

S311473

Figur 18

146 0594 000(4)2007-06 B SW 700S B

Kontrol af for- og bagklap

Fjern hovedbørsten som vist i det relevante afsnit.

13. Kontroller, at maskinens for- (A, ﬁ g. 19) og bagklap (B) er

14. intakte. Udskift klapperne, hvis de fremviser rifter (A, ﬁ g. 13), der er

15. længere end 20 mm, eller revner (B), der er længere end 10 mm (for klapudskiftning henvises til Servicemanualen). Kontroller:

16.

Forklappen (A, ﬁ g. 15) er i let berøring med jorden

•

(som vist i ﬁ guren). Bagklappens (A, ﬁ g. 14) afstand til jorden er mellem 0

•

– 3 mm (som vist i ﬁ guren).

Juster om nødvendigt klaphøjden ved hjælp af skruerne (C

17. og D, ﬁ g. 19). Saml de afmonterede dele som beskrevet ovenfor, men i

18. omvendt rækkefølge.

BRUGERMANUAL

Figur 19

DANSK

S311474

OPLADNING AF BATTERIERNE

FORSIGTIG!

Oplad batterierne, når den gule (63) eller røde advarselslampe (64) tænder, og efter hver rengøringscyklus. Hold altid batterierne opladet, da dette øger deres levetid.

ADVARSEL!

Når batterierne er blevet aﬂ adet, bør de oplades hurtigst muligt for ikke at forringe deres levetid.

ADVARSEL!

Hvis maskinen er udstyret med blybatterier (WET), dannes der eksplosive brintgasser under opladningen. Opladning af batterier bør kun udføres under god ventilation og aldrig i nærheden af åben ild. Ryg ikke under opladningen af batterierne. Lad altid motorhjelmen stå åben under opladningen af batterierne.

ADVARSEL!

Udvis stor forsigtighed under opladningen af batterierne (WET), da de kan lække. Batteriernes akkumulatorvæske er ætsende. Hvis den kommer i kontakt med huden eller øjnene, skal De skylle med rigelige mængder vand og hurtigst muligt søge læge.

Kør maskinen hen på et ﬂ adt underlag. Kontroller, at maskinen ikke kan sætte i bevægelse; tryk fodbremsen (26) ned, hvis en

1. sådan er monteret. Indstil tændingsnøglen (61) til "0".

2. Åbn motorhjelmen (7).

3. (Kun gældende for WET-batterier) Kontroller batteriernes akkumulatorvæskestand (32). Om nødvendigt efterfyldes gennem

4. hætterne (38). Lad alle hætterne (8) stå åbne til næste opladning. Rengør om nødvendigt batteriernes overﬂ ade. Oplad batterierne efter en af følgende metoder, alt afhængig af om maskinen er udstyret med en elektronisk oplader (34).

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

Opladning af batterierne med en ekstern batterioplader

Sørg for at der anvendes en passende batterioplader i henhold til batteriets betjeningsmanual. Batteriopladerens

1. mærkespænding er 12 V.

FORSIGTIG!

Brug kun en batterioplader, der passer til den anvendte type batterier.

Kobl batteriklemmen (33) fra batteriet, og tilslut den til den eksterne batterioplader.

Tilslut den eksterne batterioplader til strømforsyningen.

Når opladningen af batterierne er fuldført, kobles den eksterne batterioplader fra strømforsyningen og fra batteriklemmen (33).

(Kun gældende for WET-batterier) Kontroller batteriernes akkumulatorvæskestand (32). Om nødvendigt efterfyldes gennem hætterne (38).

Tilslut batteriklemmen (33) til maskinen.

Luk motorhjelmen (31). Maskinen er klar til brug.

Opladning af batterierne med den elektroniske batterioplader (tilbehør)

(Kun gældende for WET-batterier) Kontroller batteriernes akkumulatorvæskestand (32). Om nødvendigt efterfyldes gennem

1. hætterne (38). Rens om nødvendigt batteriernes overﬂ ade, når det korrekte niveau er nået. Lad alle hætterne (38) stå åbne til næste opladning. Tilslut den elektroniske batteriopladers ledning (35) til strømforsyningen.

ADVARSEL!

Netspændingen og -frekvensen skal passe til den elektroniske batteriopladers værdier (se batteriets betjeningsvejledning).

BEMÆRK

Når den elektroniske batterioplader er koblet til strømforsyningen, deaktiveres samtlige maskinfunktioner automatisk.

Når den grønne advarselslampe (62) tænder, er batterierne opladet.

3. For yderligere oplysninger om betjening af batteriopladeren (34) henvises til batteriopladerens betjeningsmanual. Tag den elektroniske batteriopladers ledning (35) ud af stikket, og anbring den i holderen.

4. (Kun gældende for WET-batterier) Luk alle hætterne (38).

5. Luk motorhjelmen (31). Maskinen er klar til brug.

KONTROL AF MOTORHJELMENS SIKKERHEDSKONTAKT

Åbn motorhjelmen (7), når maskinen er slukket.

1. Forsøg at starte maskinen ved at indstille tændingsnøglen (61) til "I". Maskinen bør ikke starte. Indstil tændingsnøglen (61) til

2. "0". Luk motorhjelmen (7).

3. Start maskinen ved at indstille tændingsnøglen (61) til "I".

4. Åbn motorhjelmen (7). Maskinen bør omgående slukke.

5. Indstil tændingsnøglen (61) til "0".

6. Luk motorhjelmen (7).

7. Hvis maskinen fortsætter med at køre, når motorhjelmen (7) bliver åbnet, bedes De omgående kontakte et autoriseret

8. servicecenter eller forhandleren.

KONTROL/UDSKIFTNING AF SIKRING

Kør maskinen hen på et ﬂ adt underlag. Kontroller, at maskinen ikke kan sætte i bevægelse; tryk fodbremsen (26) ned, hvis en

1. sådan er monteret. Indstil tændingsnøglen (61) til "0".

2. Åbn motorhjelmen (7).

3. Frakobl batteriklemmen (33).

4. Fjern beskyttelsen og efterse/udskift den relevante sikring blandt følgende:

5. F1 hovedsikring 60 A (36) F2 sidebørstesikring 15 A (37) Gentag pkt. 3 og 4 i omvendt rækkefølge.

146 0594 000(4)2007-06 B SW 700S B

BRUGERMANUAL

PROBLEMLØSNING

Problem Mulig årsag Løsning

Batteriklemmen er frakoblet. Tilslut batteriklemmen.

Motorhjelmen er ikke lukket rigtigt. Luk motorhjelmen rigtigt. Maskinfunktionerne aktiveres ikke, når tændingsnøglen indstilles til "I".

Hovedsikringen har været udløst. Udskift hovedsikringen (36).

DANSK

Den elektroniske batteriopladers ledning er

koblet til strømforsyningen.

Sidebørsten fungerer ikke. Sidebørstesikringen har været udløst. Udskift sidebørstesikringen (37).

Den elektriske ﬁ lterryster (tilbehør) virker ikke.

Maskinen kan kun betjenes, når den står stille; ellers går den i stå, og den røde advarselslampe blinker.

Batteriets ladespænding er lav.

Sikringen til den elektriske ﬁ lterryster har

været udløst.

Batterierne er aﬂ adede.

Batterierne er døde. Udskift batterierne.

Batterikapaciteten er lav.

Frakobl den elektroniske batteriopladers ledning fra strømforsyningen.

Kontakt et autoriseret Nilﬁ sk-Advance Servicecenter.

Oplad batterierne. Hvis problemet fortsætter, udskiftes batterierne.

Køb batterier med en højere kapacitet (se afsnittet Tekniske data).

For yderligere information henvises til Servicemanualen, som ﬁ ndes på ethvert Nilﬁ sk-Advance Servicecenter.

SW 700S B 146 0594 000(4)2007-06 B

DANSK

BRUGERMANUAL

OPHUGNING

Når maskinen kasseres, skal den aﬂ everes hos en kvaliﬁ ceret ophugger. Før ophugning skal følgende komponenter fjernes. Bortskaffelse skal ske i henhold til alle gældende love og bestemmelser:

Batterier

–

Polyesterstøvﬁ lter

–

Hoved- og sidebørster

–

Plastkomponenter og slanger

–

Elektriske og elektroniske komponenter (*)

–

(*) Kontakt det nærmeste Nilﬁ sk-Advance Servicecenter, især ved ophugning af elektriske og elektroniske komponenter.

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

SISÄLLYS

JOHJANTO ...................................................................................................................................................................... 2

KÄSIKIRJAN TARKOITUS JA SISÄLTÖ .......................................................................................................................................... 2

KOHDE ............................................................................................................................................................................................ 2

TÄMÄN KÄSIKIRJAN SÄILYTTÄMINEN ......................................................................................................................................... 2

YHDENMUKAISUUSSELVITYS ...................................................................................................................................................... 2

TUNNISTETIEDOT .......................................................................................................................................................................... 2

MUUT LIITTYVÄT KÄSIKIRJAT....................................................................................................................................................... 3

VARAOSAT JA KUNNOSSAPITO ................................................................................................................................................... 3

MUUTOKSET JA PARANNUKSET .................................................................................................................................................. 3

SUORITUSKYKY ............................................................................................................................................................................. 3

SOPIMUKSET ................................................................................................................................................................................. 3

PURKAMINEN/PERILLE TOIMITTAMINEN .................................................................................................................... 3

TURVALLISUUS .............................................................................................................................................................. 4

SYMBOLIT ....................................................................................................................................................................................... 4

YLEISIÄ OHJEITA............................................................................................................................................................................ 4

KONEEN KUVAUS .......................................................................................................................................................... 6

KONEEN RAKENNE ....................................................................................................................................................................... 6

OHJAUSPANEELI ........................................................................................................................................................................... 8

VARUSTEET/LISÄVARUSTEET ..................................................................................................................................................... 8

TEKNISET TIEDOT ......................................................................................................................................................................... 9

JOHDOTUSKAAVIO ...................................................................................................................................................................... 10

VAKIOJOHDOTUSKAAVIO ........................................................................................................................................................... 10

JOHDOTUSKAAVIO, SÄHKÖINEN SUODATINRAVISTIN MUKANA ............................................................................................11

KÄYTTÖ ......................................................................................................................................................................... 11

AKUN TARKASTUS/ASETTAMINEN UUTEEN KONEESEEN ......................................................................................................11

WET TAI GEL-AKUN ASETUS ...................................................................................................................................................... 12

ENNEN KONEEN KÄYNNISTÄMISTÄ .......................................................................................................................................... 13

KONEEN KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN .................................................................................................................. 13

KONEEN KÄYTTÖ ........................................................................................................................................................................ 13

ROSKASÄILIÖN TYHJENTÄMINEN ............................................................................................................................................. 14

KONEEN KÄYTÖN JÄLKEEN ....................................................................................................................................................... 14

KONEEN TYÖNTÄMINEN ............................................................................................................................................................. 14

KONEEN PITKÄ TOIMETTOMUUS .............................................................................................................................................. 14

KÄYTÖN ENSIMMÄINEN JAKSO ................................................................................................................................................. 14

HUOLTO ......................................................................................................................................................................... 15

AIKATAULUTETTU HUOLTOTAULUKKO ..................................................................................................................................... 15

PÄÄHARJAN KORKEUDEN TARKASTUS JA SÄÄTÖ ................................................................................................................. 16

PÄÄHARJAN VAIHTO ................................................................................................................................................................... 17

SIVUHARJAN KORKEUDEN TARKASTUS JA SÄÄTÖ ................................................................................................................ 18

SIVUHARJAN VAIHTO .................................................................................................................................................................. 18

PÖLYSUODATTIMEN PUHDISTUS JA EHEYDEN TARKASTUS ................................................................................................ 19

REUNUKSEN KORKEUDEN TARKISTUS JA SÄÄTÖ ................................................................................................................. 20

AKUN VARAAMINEN .................................................................................................................................................................... 21

KONEPELLIN TURVAKYTKIMEN TOIMINNAN TARKASTUS ...................................................................................................... 22

SULAKKEEN TARKASTUS/VAIHTO ............................................................................................................................................. 22

VIANETSINTÄ ................................................................................................................................................................ 23

ROMUTUS ..................................................................................................................................................................... 24

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

JOHJANTO

HUOMAUTUS

Suluissa olevat numerot viittaavat komponentteihin, jotka näytetään Koneen kuvaus -kappaleessa.

KÄSIKIRJAN TARKOITUS JA SISÄLTÖ

Tämän käsikirjan tarkoistus on tarjota käyttäjälle kaiken tarvittavan tiedon koneen oikeaan käyttöön turvallisella ja itsenäisellä tavalla. Se sisältää tietoa seuraavista asioista: tekniset tiedot, turvallisuus, käyttö, säilytys, kunnossapito, varaosat ja hävittäminen. Ennen minkään toimenpiteen suorittamista laitteelle, käyttäjien ja pätevien teknikkojen on ensin luettava tämä käsikirja huolellisesti. Ota yhteyttä valtuutettuun Nilﬁ sk-Advance huoltokeskukseen, jos olet epävarma ohjeiden tulkinnan suhteen ja halutessasi lisätietoja.

KOHDE

Tämä käsikirja on tarkoitettu kuljettajille ja teknikoille, jotka ovat päteviä suorittamaan koneen huollon. Käyttäjien ei saa suorittaa toimenpiteitä, jotka on varattu päteville teknikoille. Nilﬁ sk-Advance ei ole vastuullinen vaurioista, jotka johtuvat tämän kiellon noudattamattomuudesta.

TÄMÄN KÄSIKIRJAN SÄILYTTÄMINEN

Tämä käsikirja on pidettävä koneen lähellä sopivassa laatikossa, erossa nesteistä ja muista aineista, jotka voivat aiheuttaa sille vahinkoa.

YHDENMUKAISUUSSELVITYS

Koneen mukana toimitettu yhdenmukaisuusselvitys vahvistaa koneen yhdenmukaisuuden voimassa olevan lain kanssa.

HUOMAUTUS

Kaksi kappaletta alkuperäistä yhdenmukaisuusselvitystä toimitetaan yhdessä koneen asiakirjojen mukana.

TUNNISTETIEDOT

Koneen malli ja sarjanumero on merkitty kilpeen (50). Koneen mallin vuosi on kirjoitettu yhdenmukaisuusselvitykseen, ja se on myös ilmaistu kahdella ensimmäisellä numerolla koneen sarjanumerossa. Nämä tiedot ovat tarpeellisia, kun koneeseen tilataan varaosia. Käytä seuraavaa taulukkoa koneen tunnistustietojen muistiin kirjoittamiseen.

KONEEN malli ...................................................................................

KONEEN sarjanumero ......................................................................

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

MUUT LIITTYVÄT KÄSIKIRJAT

Muut koneen mukana toimitetut käsikirjat:

Elektronisen akunvaraajan käsikirja (jos on varustuksena) katsotaan olennaiseksi osaksi tätä käsikirjaa

–

Lakaisukoneen varaosaluettelo

–

Muut käytettävissä olevat käsikirjat:

Huoltokäsikirja, (jota voi kysyä Nilﬁ sk-Advance -huoltokeskuksista)

–

VARAOSAT JA KUNNOSSAPITO

Ammattitaitoisen henkilöstön tai Nilﬁ sk-Advance valtuutettujen huoltokeskusten on suoritettava kaikki tarvittavat käyttö-, kunnosspito- ja korjaustyöt. Vain alkuperäisiä varaosia ja tarvikkeita saa käyttää. Soita Nilﬁ sk-Advance huoltoa tai tarvittavien varaosien ja varusteiden tilaamista koskevissa asioissa, ja ilmoita tällöin koneen malli ja sarjanumero.

MUUTOKSET JA PARANNUKSET

Nilﬁ sk-Advance kehittää jatkuvasti tuotteitaan ja varaa oikeuden tehdä muutoksia ja parannuksia oman harkintansa mukaan ilman velvollisuutta lisätä tällaisia etuja aikaisemmin myytyihin koneisiin. Nilﬁ sk-Advancen täytyy hyväksyä ja suorittaa kaikki muutokset ja/tai varusteiden lisäykset.

SUORITUSKYKY

Tämä lakaisukone on suunniteltu ja rakennettu tasaisten ja kovien lattioiden puhdistamista/lakaisemista sekä pölyn ja kevyen jätteen keräämistä varten yksityisissä ja teollisissa ympäristöissä pätevälle kuljettajalle turvallisissa toimintaolosuhteissa.

SOPIMUKSET

Eteenpäin, taaksepäin, edessä, takana, vasemmalla tai oikealla on tarkoitettu suhteessa kuljettajan sijaintiin, eli ajoasennossa kädet ohjaustangolla (3).

PURKAMINEN/PERILLE TOIMITTAMINEN

Noudata huolellisesti koneen purkamisessa pakkauksen päällä olevia ohjeita. Toimitettaessa tarkista, että pakkaus ja kone eivät ole vaurioituneet kuljetuksen aikana. Jos näkyviä vaurioita ilmenee, säilytä pakkaus ja anna sen toimittaneen kuljetusliikkeen tarkastaa se. Pyydä kuljetusliikettä välittömästi täyttämään korvaussaaminen. Tarkista, että kone on varustettu seuraavilla ominaisuuksilla:

Tekniset asiakirjat:

–

Lakaisukoneen käyttäjän käsikirja

• Elektronisen akunvaraajan käsikirja (jos on varustuksena)

• Lakaisukoneen varaosaluettelo

•

Nro 1 60 A pääsulake (36)

–

Nro 1 15 A sivuharjan sulake (37)

–

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

TURVALLISUUS

Seuraavat symbolit osoittavat potentiaalisesti vaaralliset tilanteet. Lue aina nämä tiedot huolellisesti läpi ja noudata kaikkia varotoimia ihmisten ja omaisuuden turvaamiseksi. Koneen käyttäjien yhteistyö on oleellista vahingon estämiseksi. Mikään onnettomuudentorjuntaohjelma ei ole tehokas ilman täydellistä yhteistyötä koneen käytöstä vastuussa olevan henkilön kanssa. Useimmat onnettomuuksista, jotka tehtaassa voi sattua työskenneltäessä tai liikkuessa ympäriinsä, aiheutuvat virheestä noudattaa yksinkertaisimpia ohjeita varovaisuuden noudattamisessa. Huolellinen ja ymmärtäväinen käyttäjä on paras tae onnettomuuksien välttämiseksi ja myös edellytys onnettomuuksien torjuntaohjelman toimimiselle.

SYMBOLIT

VAARA!

Osoittaa vaarallisen tilanteen, jossa on kuljettajan kuoleman vaara.

VAROITUS!

Osoittaa potentiaalisen henkilöiden loukkaantumisen tai esineiden vaurioitumisen vaaran.

HUOMIO!

Osoittaa huomiota tai muistuksen liittyen tärkeisiin tai hyödyllisiin toimintoihin. Huomioi erityisesti tällä symbolilla merkityt kohdat.

HUOMAUTUS

Merkitsee huomautusta, joka liittyy tärkeisiin tai hyödyllisiin toimintoihin.

OPASTUS

Se osoittaa tarpeen katsoa Käyttäjän käsikirjaa ennen minkään toimenpiteen suorittamista.

YLEISIÄ OHJEITA

Erityiset varoitukset ja huomiot tiedottamaan potentiaalisista vahingoista henkilöille ja koneelle esitetään alla.

VAARA!

Käännä virta-avain asentoon "0" ja irrota akut ennen minkäänlaisen huolto-/korjaustoimenpiteen

–

suorittamista. Tätä konetta saa käyttää vain kunnolla koulutettu ja valtuutettu henkilöstö. Lapset eivätkä vammaiset

–

henkilöt eivät voi käyttää tätä konetta. Pidä akut kaukana kipinöistä, liekeistä ja hehkuvasta materiaalista. Normaalin käytön aikana vapautuu

–

räjähtäviä kaasuja. Älä pidä koruja kun työskentelet sähköosien lähellä.

–

Älä työskentele nostetun koneen alla tukematta sitä alustapukeilla.

–

Työskennellessäsi avoimen konepellin alla varmista, ettei se voi sulkeutua vahingossa.

–

Älä käytä konetta lähellä myrkyllisiä, vaarallisia, palovaarallisia ja/tai räjähtäviä jauheita, nesteitä tai höyryjä.

–

Jos koneessa käytetään lyijyakkuja (MÄRKÄ), akun lataus tuottaa erittäin räjähtävää vetykaasua. Pidä

–

konepelti auki, kun lataat akkuja ja tee tämä toimenpide hyvin ilmastoiduilla alueilla ja etäällä avoliekeistä. Kun lyijy (MÄRKÄ) akut on asennettu, älä kallista konetta enempää kuin 30° vaakatasosta erittäin

–

syövyttävän hapon vuotamisen estämiseksi akuista. Jos konetta on huoltotöiden tekemiseksi kallistettava, poista akut.

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

VAROITUS!

Lue huolellisesti kaikki ohjeet ennen minkään huolto-/korjaustoimenpiteen suorittamista.

–

Tee kaikki tarpeelliset varotoimet estääksesi hiusten, korujen ja löysien vaatteiden tarttuminen koneen

–

liikkuviin osiin. Koneille,joissa on elektroninen akunvaraaja (valinnainen):

–

Ennen ulkoisen akkuvaraajan käyttämistä varmista, että taajuus ja jännite, jotka ilmenevät koneen

•

sarjanumerolevystä, täsmäävät verkkojännitteen kanssa. Älä vedä tai kuljeta konetta akunvaraajan kaapelista, äläkä koskaan käytä akunvaraajan kaapelia

•

kädensijana. Älä sulje ovea akkulaturin kaapelin päälle tai vedä akkulaturin kaapelia terävien reunojen tai kulmien ympäri. Älä aja konetta akunvaraajan kaapelin päälle. Pidä akunvaraajan kaapeli etäällä kuumista pinnoista. Älä lataa akkuja, jos akkulaturin kaapeli tai pistorasia ovat viallisia. Jos akunvaraajan kaapeli on

•

vaurioitunut, ota yhteys Nilﬁ sk-Advance-huoltokeskukseen. Tulipalovaaran, sähköiskun, tai vamman vaaran vähentämiseksi älä jätä konetta valvomattomaksi sen

•

ollessa kytkettynä. Irrota kone pistorasiasta ennen minkään huoltotoimenpiteen suorittamista.

Kun koneessa on lyijyakut (MÄRKÄ), tupakointi on kielletty akkuja ladattaessa.

–

Älä jätä konetta valvomattomaksi avain sisäänlaitettuna virtakytkimeen ja seisontajarru irtikytkettynä.

–

Älä käytä konetta jyrkänteissä, joissa kaltevuus ylittää spesiﬁ kaatiot.

–

Älä käytä konetta erityisen pölyisillä alueilla.

–

Älä pese konetta suoralla tai paineistetulla vesisuihkulla tai syövyttävillä aineilla. Älä käytä paineilmaa

–

tämän tyyppisen koneen puhdistamiseen suodattimia lukuunottamatta (katso kyseinen kappale). Käyttäessäsi tätä konetta pidä huolta siitä, ettet aiheuta vahinkoa muille ihmisille, etenkään lapsille.

–

Älä laita mitään nesteitä sisältävää astiaa koneen päälle.

–

Säilytyslämpötilan täytyy olla välillä 0°C ja +40°C.

–

Koneen käyttölämpötilan täytyy olla välillä 0°C ja +40°C.

–

Kosteuden pitää olla 30% ja 95% välillä.

–

Suojaa kone aina auringolta, sateelta ja huonolta säältä sekä käytön että toimettomuuden tilanteessa.

–

Älä käytä konetta kuljetusajoneuvona tai työntämiseen/hinaukseen.

–

Älä anna harjojen toimia koneen ollessa paikallaan, jotta vältät lattian vahingoittumisen.

–

Tulipalon sattuessa käytä jauhesammutinta, älä vesisammutinta.

–

Älä törmää hyllyihin tai rakennustelineisiin, etenkään sellaisiin, joista voi pudota esineitä.

–

Säädä käyttönopeus sopimaan lattian olosuhteisiin.

–

Älä käytä konetta jyrkänteissä, joissa kaltevuus ylittää spesiﬁ kaatiot.

–

Tätä konetta ei voida käyttää kaduilla tai julkisilla teillä.

–

Älä kajoa koneen turvasuojuksiin.

–

Noudata ylläpitorutiineja pikkutarkasti.

–

Älä poista tai muuta koneeseen kiinnitettyjä kilpiä.

–

Koneen toimintahäiriöiden yhteydessä varmista, etteivät ne johdu puutteellisesta huollosta. Muutoin pyydä

–

apua valtuutetulta henkilöstöltä tai valtuutetusta huoltokeskuksesta. Jos osia on vaihdettava, pyydä ALKUPERÄISIÄ varaosia valtuutetulta jälleenmyyjältä.

–

Varmistaaksesi koneen oikean ja turvallisen toiminnan noudata aikataulutettua huoltoa, jonka

–

yksityiskohdat ovat tämän käsikirjan kyseisessä kappaleessa. Huollon tulee suorittaa valtuutettu henkilöstö tai valtuutettu huoltokeskus. Kone on hävitettävä oikealla tavalla, koska se sisältää haitallisia ja myrkyllisiä aineita (akkuja, öljyjä,

–

muoveja jne.), joihin kohdistuu standardeja, jotka vaativat hävittämistä erityislaitoksissa (katso Romutuskappale). Jos konetta käytetään ohjeiden mukaisesti, tärinä ei aiheuta vaarallisia tilanteita. Koneen tärinätaso on

–

vähemmän kuin 2,5 m/s

(EN 1033-1995-08).

SUOMI

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

KONEEN KUVAUS

KONEEN RAKENNE

Ohjauspaneeli

1. Nostetun sivuharjan kiinnitin

2. Ohjaustanko

3. Käyttövipu

4. Ohjaustangon säätönupit

5. Tölkinpitäjä

6. Konepelti

7. Takavetopyörät kiinteällä akselilla

8. Etuohjauspyörä

9. Sivuharja

10. Pääharja

11. Sivuharjan nosto- ja korkeudensäätönuppi

12. Vasen sivuläppä

13. Oikea sivuläppä

14. Etuläppä

15. Takaläppä

16.

Roskasäiliö

17. Roskasäiliön koukku

18. Roskasäiliön kahva

19. Manuaalisen suodatinravistimen kädensija

20. Pääharjan liikkuva kansi

21. Pääharjan korkeuden vasen säädin

22. Pääharjan korkeuden oikea säädin

23. Pääharjan oikea kansi

24. Pääharjan oikean kannen asennusruuvit

25. Etupyörän jalkajarru (lisätarvike)

26.

18 19 20

10 26 9

S311487

146 0594 000(4)2007-06 B SW 700S B

KONEEN RAKENNE (Jatkuu)

Konepelti (auki)

31. Akut

32. Akkuliitin

33. Elektroninen akunvaraaja (valinnainen)

34. Elektronisen akunvaraajan johto

35. Pääsulake

36. Sivuharjan sulake

37. Akkukorkit (vain MÄRKÄ akkuihin)

38. Lyijy- (MÄRKÄ) tai hyytelöakun (HYYTELÖ) valintakytkin

39. valinnaisessa elektronisessa akunvaraajassa Akun kytkentäkaavio

40. Varatun akun varoitusvalo (vihreä)

41. Pääharjan hihna

42. Vetohihna

43.

KÄYTTÄJÄN KÄSIKIRJA

Pääharjan ajohihnapyörä

44. Takapyörän ajohihnapyörä

45. Tyhjiötuuletin

46. Päämoottori

47. Akun kotelo

48. Konepellin turvakytkin

49. Sarjanumerolevy/tekniset tiedot/

50. vaatimustenmukaisuustodistus

SUOMI

SW 700S B 146 0594 000(4)2007-06 B

S311452

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

OHJAUSPANEELI

61.

Virta-avain:

•

Asento "0": Kone on poissa päältä ja kaikki toiminnot ovat poissa käytöstä

•

Asento "I": Kone on päällä ja kaikki toiminnot ovat käytössä

62.

Puretun akun varoitusvalo (punainen)

63.

Puoliksi puretun akun varoitusvalo (keltainen)

64.

Varatun akun varoitusvalo (vihreä)

65.

Näyttö

66.

Näytön valinta -painike:

•

Tuntimittari

•

Tunti- ja minuuttimittari

•

Akun jännite (V)

67.

Sähköisen suodatinravistimen kytkin (lisävaruste)

68.

Paneelin kiinnitysruuvit

69.

Paneeli

6463

VARUSTEET/LISÄVARUSTEET

Vakiokomponenttien lisäksi kone voidaan varustaa seuraavilla varusteilla/lisävarusteilla koneen erityiskäytön mukaan:

HYYTELÖakut

–

Elektroninen akunvaraaja

–

Pää- ja sivuharjat kovemmilla tai pehmeämmillä harjaksilla

–

Antistaattinen polyesteri- tai polyesteri BIA C -pölysuodatin

–

Sähköinen suodatinravistin

–

Etupyörä jarrupolkimella varustettuna

–

Eri materiaaleja olevat läpät

–

Jos haluat lisävarusteisiin liittyviä lisätietoja, ota yhteyttä valtuutettuun jälleenmyyjään.

S311453

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

TEKNISET TIEDOT

Yleistä Arvot

Koneen pituus 1.070 mm

Koneen leveys (ilman sivuharjoja) 667 mm

Koneen korkeus (lasketulla ohjaustangolla) 836 mm

Ohjaustangon minimi-/maksimikorkeus 824/1.120 mm

Puhdistusleveys (ilman sivuharjaa) 500 mm

Puhdistusleveys (yhdellä sivuharjalla) 720 mm

Minimietäisyys maasta (läppiä ei oteta lukuun) 40 mm

Pääharjan koko (halkaisija x pituus) 265 mm x 500 mm

Sivuharjan halkaisija 420 mm

Pääharjan nopeus 400 kierrosta minuutissa

Sivuharjan nopeus 52 kierrosta minuutissa

Etuohjauspyörä 125/37,5-50 mm

Takavetopyörä (halkaisija x leveys) 250 x 50 mm

Koneen kokonaispaino (ilman akkuja) 84 kg

Roskasäiliön tilavuus 40 litraa

Pääharja ja tyhjiötuuletinmoottori 600 W

Sivuharjan moottori 24 W

Suodatinravistimen moottori (lisävaruste) 10 W

Äänenpaineen taso työasemassa (A L

Tärinätaso käyttäjän käsivarsien kohdalla (*) Matalampi kuin 2,5 m/s

) 64 dB(A)

SUOMI

(*) Normaaleissa työskentelyolosuhteissa, tasaisella asfalttipinnalla.

Suorituskyky Arvot

Suurin eteenpäinajon nopeus 4,4 km/h

Nousukyky 2%

Akut Arvot

Akun jännite 12 V

Vakioakut Lyijy (WET), akkunesteen kanssa

Valinnainen akku Hyytelö, hermeettinen (GEL)

Akkujen minimikapasiteetti 140 Ah C5

Akun maksimikapasiteetti 240 Ah C5

Akkulokeron maksimikoko (pituus x leveys x korkeus) 398 x 262 x 283 mm

Pölyn imentä ja suodatus Arvot

Paperipölysuodatin 5-10 m2 m

Pääharjan tilan tyhjiö 12 mm H2O

Suodattimen täristäjän aktivoiminen Manuaalinen (sähköinen, valinnainen)

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

JOHDOTUSKAAVIO

KÄYTTÄJÄN KÄSIKIRJA

Näppäimistö

CH1 Akkulataaja

C1 Akkuliitin

C2 Akkulaturin liitin EB1 Elektroniikkalevy ES1 Sähkömagneettinen kytkin

F1 Pääsulake (60 A)

F2 Sivuharjan sulake (15 A)

F3 Suodattimen täristäjän sulake (15 A)

M1 Pääharjan moottori

M2 Sivuharjan moottori

M3 Suodatintäristäjän moottori

R1 Suodattimen täristäjän rele

SW1 Virtakytkin SW2 Konepellin turvakytkin SW3 Suodatintäristäjän kytkin

VAKIOJOHDOTUSKAAVIO

SW2

Värikoodi

BK Musta BU Sininen BN Ruskea GN Vihreä GY Harmaa OG Oranssi

PK Vaaleanpunainen RD Punainen

VT Violetti WH Valkoinen

YE Keltainen

SW1

BATTERIES 12V

ES1

EB1

V- Out

V+

Gel

S311454

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

JOHDOTUSKAAVIO, SÄHKÖINEN SUODATINRAVISTIN MUKANA

SUOMI

BATTERIES 12V

SW2

SW1

ES1

YE BU

SW3

EB1

V- Out

V+

KÄYTTÖ

VAROITUS!

Koneen joissakin kohdissa on joitakin tarttuvia kylttejä osoittaen:

VAARA

–

VAROITUS

–

HUOMIO

–

OPASTUS

–

Tätä käsikirjaa lukiessaan käyttäjän täytyy kiinnittää erityistä huomiota symboleihin näissä kilvissä. Älä peitä näitä kylttejä mistään syystä ja vaihda ne välittömästi, jos ne ovat vahingoittuneet.

Gel

S311455

AKUN TARKASTUS/ASETTAMINEN UUTEEN KONEESEEN

Kone tarvitsee yhden 12 V akun tai kaksi 6 V akkua, jotka on liitetty yhteen kaavion (40) mukaisesti.

HUOMAUTUS

Jos koneessa on elektroninen akunvaraaja (34), se täytyy kytkeä akkuihin, jotta kone voi toimia.

Kone voidaan toimittaa yhdessä seuraavista tiloista:

MÄRKÄ- tai HYYTELÖakut asennettuina jo koneeseen

MÄRKÄakut koneeseen asennettuina ilman akkunestettä

Ilman akkuja

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

Etene koneen tilasta riippuen seuraavasti.

MÄRKÄ- tai HYYTELÖakut asennettuina jo koneeseen

Avaa konepelti (7) ja tarkasta, että akut on liitetty koneeseen käyttämällä liitintä (33).

Sulje konepelti (7).

Aseta virta-avain (61) ohjauspaneeliin ja käännä se asentoon "I" vetämättä vipua (4). Jos vihreä varoitusvalo (64) syttyy, akut ovat latautuneet.

Muussa tapauksessa akut täytyy ladata (katso toimenpide kappaleesta Ylläpito).

MÄRKÄakut koneeseen asennettuina ilman akkunestettä

Avaa konepelti (7).

Poista korkit (38) akuista (32).

VAROITUS!

Rikkihappoa käyttäessäsi ota huomioon sen syövyttävä vaikutus. Jos se pääsee kosketuksiin ihon tai silmien kanssa, pese ne runsaalla vedellä ja ota yhteyttä lääkäriin. Akut on täytettävä hyvin ilmastoidussa tilassa. Käytä suojakäsineitä.

Täytä akkukennot akkuihin tarkoitetulla rikkihapolla (tiheyden ollessa 1,27 - 1,29 kg 25°C:ssa) akun käsikirjassa olevien ohjeiden mukaisesti. Rikkihapon oikea määrä ilmoitetaan akun käsikirjassa.

Anna akkujen olla paikallaan ja täytä rikkihapolla akun käsikirjassa olevien ohjeiden mukaan.

Varaa akut (katso toimenpide Huolto-kappaleesta).

Ilman akkuja

Osta sopivat akut katso (Tekniset tiedot -kappale ja kaavio [40]). Akkujen valintaa ja asennusta varten käänny pätevän akkumyyjän puoleen.

Asenna akut liittämättä akkuliitintä (33).

Aseta kone ja akunvaraaja (jos varustuksena) asennetun akkutyypin mukaisesti toimimalla kuten seuraavassa kappaleessa näytetään.

KÄYTTÄJÄN KÄSIKIRJA

WET TAI GEL-AKUN ASETUS

HUOMAUTUS

Jos koneessa on elektroninen akunvaraaja (34), se täytyy kytkeä akkuihin, jotta kone voi toimia.

Aseta akkutyypin (WET tai GEL) mukaan koneen elektroninen piirikortti ja akunvaraaja (jos varustuksena) toimimalla seuraavasti:

Koneen asetus

Käännä virta-avain (61) "0"-asentoon.

1. Avaa konepelti (7).

2. Tehdasasetus on asetettu lyijyakuille (MÄRKÄ). Jos tämä

3. asetus vastaa koneeseen asennettua akkutyyppiä, mene seuraavaan kappaleeseen, suorita muussa tapauksessa seuraavat toimenpiteet: Varmista, että akkuliitin (33) on irti.

4. Sulje konepelti (7).

5. Poista ruuvit (68) ja irrota varovasti paneeli (69).

6. Asenna kytkentäjohto (A, kuva 1) MÄRKÄ-liittimiin (B)

7. lyijyakuille tai HYYTELÖ-liittimiin (C) hyytelöakuille. Aseta paneeli (69) ja kiristä ruuvit (68).

8. Kytke akun napa (33).

S311456

Kuva 1

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

Akunvaraajan asetus

Käännä virta-avain (61) asentoon "0" ja avaa sitten konepelti (7) ja käännä valitsin (39) asentoon WET lyijyakkuja varten tai

1. asentoon GEL hyytelöakkuja varten. Varaa akut (katso toimenpide Huolto-kappaleesta).

ENNEN KONEEN KÄYNNISTÄMISTÄ

HUOMIO!

Varmista, että roskasäliö (17) on suljettu oikein ennen koneen käynnistämistä.

KONEEN KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN

Koneen käynnistäminen

Säädä ohjaustankoa (3) nupeilla (5) saavuttaaksesi mukavan asennon.

Laske sivuharjaa (10) ja irrota sitten kiinnitin (2) ja laske nuppi (12) alas (kääntämättä sitä).

HUOMAUTUS

Sivuharjaa (10) voidaan nostaa ja laskea myös sen ollessa päällä.

Aseta virta-avain (61) ohjauspaneeliin ja käännä se asentoon "I" vetämättä vipua (4).

Tarkista, että vihreä varoitusvalo (64) syttyy. Jos keltainen (62) tai punainen varoitusvalo (63) syttyy, käännä virta-avain asentoon "0" ja lataa akut (katso toimenpide kappaleesta Huolto).

Vedä käyttövipua (4) varovasti, kunnes kone alkaa liikkua. Nopeus muuttuu suhteessa käyttövivun painamiseen (4).

Koneen pysäyttäminen

Kone pysäytetään vapauttamalla käyttövipu (4) kokonaan. Sammuta harjat kääntämällä virta-avain (61) asentoon "0". Nosta sivuharjaa (10) nostamalla nuppi (12) (kääntämättä sitä) ja kiinnitä sitten kiinnitin (2).

KONEEN KÄYTTÖ

Vältä pysäyttämistä pitkäksi aikaa koneen ollessa samassa paikassa ja harjojen pyöriessä: tämä voi aikaansaada jälkiä lattiaan.

Jotta kone toimisi asianmukaisesti, pölynsuodattimen on oltava mahdollisimman puhdas. Puhdista suodatin lakaisun aikana käynnistämällä suodatinravistin seuraavasti ja asennetun suodatinravistimen tyypin mukaan:

•

Manuaalinen suodatinravistin: Käännä virta-avain "0"-asentoon. Vedä kahvaa (20) ulospäin ääriasentoon saakka ja vapauta se nopeasti; sisäinen palautusjousi iskee tällöin pölysuodattimen kehikkoa ja ravistaa sitä. Toista tämä toimenpide useita kertoja. Aloita lakaiseminen uudelleen kääntämällä virta-avain asentoon “I”.

•

Sähköinen suodatinravistin (lisävaruste): Paina suodatinravistimen kytkintä (67) muutaman sekunnin ajan. Tämän toimenpiteen aikana päämoottori ja kaikki toiminnot katkaistaan automaattisesti.

HUOMAUTUS

Toista suodattimen ravistustoimenpide vähintään 10 minuutin välein. Tämä väli voi vaihdella riippuen puhdistettavan alueen pölyisyydestä.

HUOMAUTUS

Kun pölynsuodatin on tukkeutunut ja/tai roskasäiliö on täynnä, kone ei voi enää kerätä pölyä tai roskaa.

HUOMIO!

Älä työskentele märillä lattioilla, jotta pölysuodatin ei vahingoittuisi.

Roskasäiliö (17) tulee tyhjentää jokaisen työskentelysyklin jälkeen sekä aina, kun se on täynnä.

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

ROSKASÄILIÖN TYHJENTÄMINEN

Pysäytä kone vapauttamalla ajovipu (4).

1. Käännä virta-avain (61) "0"-asentoon.

2. Irrota roskasäiliön koukku (18) vetämällä sen alemmasta päästä.

3. Irrota roskasäiliö (17) kahvalla (19) ja tyhjennä se asianmukaiseen astiaan.

4. Aseta roskasäiliö (17) paikalleen ja kiinnitä koukku (18).

5. Kone on valmis aloittamaan työskentelyn uudelleen.

KONEEN KÄYTÖN JÄLKEEN

Työskentelyn jälkeen, ennen koneelta poistumista, suorita seuraavat toimenpiteet.

Puhdista pölysuodatin manuaalisella suodatinravistimella (20) tai sähköisellä suodatinravistimella (67), jos sellainen on.

1. Tyhjennä roskasäiliö (17) (katso toimenpide edellisestä kappaleesta).

2. Nosta sivuharjaa nupista (12).

3. Poista virta-avain (61).

4. Varmista, ettei kone pääse liikkumaan itsekseen.

5. Paina poljinjarrua (26), jos sellainen on.

KONEEN TYÖNTÄMINEN

Konetta voidaan työntää sekä virta-avaimen (61) ollessa asennossa "0" että "I".

KONEEN PITKÄ TOIMETTOMUUS

Jos konetta ei käytetä 30 päivää kauempaa, menettele seuraavasti:

Tarkista, että koneen säilytysalue on kuiva ja puhdas.

1. Irrota akun liitin (33).

2. Nosta konetta sen verran, että reunukset, pääharja ja pyörät eivät kosketa maata.

3. Jos lisävarusteena oleva sähköinen akunvaraaja (34) on asennettu, irrota positiivinen liitin (+) välittömästi akkujen (32) (+)

4. navoista.

KÄYTÖN ENSIMMÄINEN JAKSO

Tarkista ensimmäisten 8 tunnin kuluttua koneen kiinnitys- ja liitososien asianmukainen kiinnitys ja tarkista näkyvien osien eheys ja vuotavuus.

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

HUOLTO

Koneen kestoikä ja sen maksimaalinen käyttöturvallisuus taataan oikealla ja säännöllisellä huollolla. Seuraavassa taulukossa on määräaikaishuolto. Esitetyt välit voivat vaihdella riippuen erityisistä työskentelyolosuhteista, jotka huollosta vastuussa olevan henkilön tulee määrittää.

Määräaikais- tai ylimääräishuollot saa tehdä pätevä henkilöstö tai valtuutettu huoltokeskus. Tämä käsikirja kuvaa ainoastaan helpoimmat ja yleisimmät huoltotoimenpiteet. Muita huoltoaikatauluun sisällytettyjä huoltotoimenpiteitä varten käänny huoltokirjan puoleen. Sitä voi tiedustella kaikista huoltokeskuksista.

VAROITUS!

Huoltotoimenpiteiden suorittamista varten koneen on oltava pois päältä ja jos tarpeen, akut on kytkettävä irti. Lue lisäksi huolellisesti Turvallisuus-kappaleessa olevat ohjeet ennen minkään huoltotoimenpiteen suorittamista.

AIKATAULUTETTU HUOLTOTAULUKKO

Toimenpide

Akun nestetason tarkastus (1)

Sivu- ja pääharjan korkeuden tarkastus ja säätö

Pölysuodattimen puhdistus ja eheyden tarkastus (1)

Reunuksen korkeuden tarkastus ja säätö

Konepellin turvakytkimen toiminnan tarkastus

Suodatintäristäjän toiminnan tarkastus (*)

Käyttöhihnan kiristimen säätö (*)

Käyttöhihnan visuaalinen tarkastus: ajojärjestelmä, pääharja (*)

Mutterin ja ruuvin kireyden tarkastus (*)

Käyttöhihnan vaihto: ajojärjestelmä, pääharja (*)

Päämoottorin hiiliharjan tarkastus/vaihto (*)

Toimitetta-

essa

10 käyt-

tötunnin

välein

50 käyt-

tötunnin

välein

100 käyt-

tötunnin

välein

200 käyt-

tötunnin

välein

400 käyt-

tötunnin

välein

(*) Katso ao. toimenpiteen osalta Huoltokäsikirjaa. (1) Tai ennen käynnistystä.

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

PÄÄHARJAN KORKEUDEN TARKASTUS JA SÄÄTÖ

HUOMAUTUS

Harjoja on saatavilla kovemmilla tai pehmeämmillä harjaksilla. Tämä menettely soveltuu kaikille harjatyypeille.

Tarkista pääharjan etäisyys maasta alla olevan mukaisesti:

•

Aja kone tasaiselle maalle. Pidä kone paikallaan ja käynnistä sivuharja muutamaksi sekunniksi.

•

Pysäytä pääharja, liikuta sen jälkeen konetta ja sammuta se.

•

Tarkasta, että pääharjan jälki (A, Kuva 2), pitkin pituuttaan, on 2 - 4 cm leveä.

•

Jos jälki (A, Kuva 4) ei ole määritelmien mukainen, säädä harjan korkeutta kuten kohdassa 2 on esitetty.

Varmista, että kone ei voi liikkua itsestään; jos käytössä, paina poljinjarrua (26).

Käännä virta-avain (61) "0"-asentoon.

Löysää nuppeja (A, Kuva 3) koneen molemmilla puolilla.

Koneen molemmilla puolilla löysää nuppeja (A, Kuva 3) ja liikuta pääharjan korkeusvaihtelun osoitinta (B) tarpeen mukaan. Kiristä sitten nupit (A).

HUOMAUTUS

Osoittimen (B, Kuva 3) on oltava samassa asennossa koneen molemmilla puolilla. Maksimi sallittu ero vaiheessa 1 kuvatun (2 - 4 cm leveän) jäljen (A, Kuva 2) saamiseksi on kaksi pykälää.

Suorita kohta 1 uudelleen tarkistaaksesi, että pääharja on oikealla etäisyydellä maasta.

Kun harja on liian kulunut säädettäväksi, vaihda se niin kuin seuraavassa kappaleessa näytetään.

HUOMIO!

Jos pääharjan kuvio on liian suuri (suurempi kuin 4 cm), se vaikuttaa koneen normaaliin toimintaan ja liikkuvat tai sähköiset osat voivat ylikuumentua lyhentäen näin koneen elinikää. Ole huolellinen edellä mainittuja tarkastuksia tehdessäsi ja käytä aina konetta esitettyjen ehtojen mukaisesti.

S311457 S311458

Kuva 2 Kuva 3

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

PÄÄHARJAN VAIHTO

HUOMIO!

On suositeltavaa käyttää suojakäsineitä pääharjaa vaihdettaessa, koska harjasten väleissä voi olla leikkaavia roskia.

Aja kone tasaiselle alustalle ja paina poljinjarrua (26), jos sellainen on.

1. Käännä virta-avain (61) "0"-asentoon.

2. Löysää nuppeja (A, Kuva 4) koneen molemmilla puolilla.

3. Siirrä harjakorkeuden poikkeaman osoittimia (B, Kuva 4), kunnes harja on maksimietäisyydessä maasta. Kiristä nuppeja (A,

4. Kuva 4). Avaa konepelti (7).

5. Löysää nuppia koneen vasemmalla puolella (C, Kuva 4).

6. Poista pääharjan peite (A, Kuva 5) painamalla sitä alaspäin kiinnittimien (B) irrottamista varten.

7. Poista pääharja (C, Kuva 5).

8. Tarkasta myös, ettei vetonavassa (A, Kuva 6) ole likaa eikä vahingossa kiertyneitä vieraita materiaaleja (naruja,

9. kangasriekaleita jne.). Uusi pääharja tulee asentaa harjasten rivit (A, Kuva 7) taivutettuina kuvan osoittamaan asentoon.

10. Asenna uusi pääharja ja varmista, että kanta (A, Kuva 8) sopii oikein sille kuuluvaan vetonapaan (A, Kuva 6).

11. Aseta pääharjan peite (A, Kuva 5) paikalleen kiinnittämällä kiinnittimet (B).

12. Kiristä nuppia (C, Kuva 4).

13. Säädä pääharjan korkeutta kuten kuvataan edellisessä kappaleessa.

14.

S311459 S311460

Kuva 4 Kuva 5

S311461 S311462 S311463

Kuva 6 Kuva 7 Kuva 8

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

SIVUHARJAN KORKEUDEN TARKASTUS JA SÄÄTÖ

HUOMAUTUS

Harjoja on saatavilla kovemmilla tai pehmeämmillä harjaksilla. Tämä menettely soveltuu kaikille harjatyypeille.

Tarkista sivuharjan etäisyys maasta alla olevan mukaisesti:

1. Aja kone tasaiselle alustallee ja laske sivuharja alas.

• Pidä kone paikallaan ja pyöritä sivuharjaa muutaman

• sekunnin ajan. Pysäytä sivuharja, liikuta sen jälkeen konetta ja

• sammuta se. Tarkista, että sivuharjan jälki on kuvan (A, Kuva 9)

• mukainen. Jos jälki ei ole määritelmän mukainen, säädä sivuharjan korkeutta kuten seuraavissa vaiheissa on esitetty.

Käännä nuppia (B, Kuva 9) myötäpäivään ja vastapäivään

2. halutessasi säätää sivuharjan korkeutta. Suorita kohta 1 uudelleen sivuharjan oikeanlaisen

3. korkeussäädön tarkistamiseksi. Kun harja on liian kulunut säädettäväksi, vaihda se niin

4. kuin seuraavassa kappaleessa näytetään.

S311464

Kuva 9

SIVUHARJAN VAIHTO

HUOMIO!

On suositeltavaa käyttää suojakäsineitä pääharjaa vaihdettaessa, koska harjasten väleissä voi olla leikkaavia roskia.

Aja kone tasaiselle alustalle ja paina poljinjarrua (26), jos

1. sellainen on. Käännä virta-avain (61) "0"-asentoon.

2. Laita kätesi sivuharjan sisään ja paina salpoja (A, Kuva 10)

3. sisäänpäin. Poista sitten harja (B) irrottamalla se neljästä tapista (C). Asenna uusi sivuharja koneeseen kiinnittämällä se

4. tappeihin (C, Kuva 10) ja salpoihin (A). Säädä sivuharjan korkeutta kuten kuvataan edellisessä

5. kappaleessa.

S311465

Kuva 10

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

PÖLYSUODATTIMEN PUHDISTUS JA EHEYDEN TARKASTUS

HUOMAUTUS

Normaalien paperisuodattimien lisäksi saatavilla on polyesterisuodattimia. Seuraava menettely soveltuu kaikentyyppisille suodattimille.

Aja kone tasaiselle maalle. Varmista, että kone ei voi

1. liikkua itsestään; jos käytössä, paina poljinjarrua (26). Käännä virta-avain (61) "0"-asentoon.

2. Irrota roskasäiliön koukku (18).

3. Poista roskasäiliö (17) kahvan (19) avulla.

4. Käännä kahvaa (A, Kuva 11) ylöspäin (noin 90°) ja anna

5. suodattimen kehyksen (B) kiertyä ulospäin. Irrota pölysuodatin (C, Kuva 11).

6. Puhdista suodatin ulkotiloissa täristämällä sitä tasaisella ja

7. puhtaalla pinnalla, koputtaen hienon metallilankakudoksen (B, Kuva 12) vastakkaista sivua (A). Päätä puhdistustoimenpide käyttämällä paineilmaa (C,

8. Kuva 12) enintään 6 barin teholla ja puhalla ainoastaan metallilankakudoksen (B) suojaamalta sivulta. Suodattimen tyypistä riippuen muista lisäksi seuraavat varotoimet:

Paperisuodatin (vakio): Älä käytä sen puhdistamiseen

•

vettä tai liuottimia, muuten se voi vaurioitua. Polyesterisuodatin (valinnainen): Parempaa

•

puhdistusta varten suodatin voidaan pestä vedellä ja vaahtoamattomilla pesuaineilla. Tämä tarjoaa paremmanlaatuisen puhdistuksen, mutta vähentää suodattimen kestoikää, jolloin suodatin on vaihdettava useammin. Sopimattomien pesuaineiden käyttö voi vahingoittaa suodatinta.

Tarkasta suodattimen runko repeämien varalta.

9. Jos tarpeellista, puhdista suodatintilan kumitiiviste (D,

10. Kuva 11) sen ulkoreunaa pitkin ja varmista sen eheys. Vaihda se tarvittaessa. Kokoa osat vastakkaisessa järjestyksessä kuin ne purettiin

11. ja huomaa seuraava:

Asenna suodatin (C, Kuva 11) siten, että

•

metallilankakudos (B, Kuva 12) on käännetty koneen etupuolta kohti.

SUOMI

S311466

Kuva 11

S311467

Kuva 12

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

REUNUKSEN KORKEUDEN TARKISTUS JA SÄÄTÖ

Aja kone tasaiselle alustalle, joka on sopiva reunuksien korkeuden tarkistamiseen. Varmista, että kone ei voi liikkua itsestään; jos käytössä, paina poljinjarrua (26).

Käännä virta-avain (61) "0"-asentoon.

Sivuläpän tarkastus

Tarkasta sivureunuksien (13 ja 14) eheys.

3. Vaihda reunukset, jos niissä on yli 20 mm pitkiä viiltoja (A, Kuva 13) tai yli 10 mm pitkiä murtumia/repeämiä (B) (katso reunuksen vaihto huoltokäsikirjasta). Tarkasta, että sivureunusten (13 ja 14) etäisyys maasta

4. on välillä 0 – 3 mm (A, Kuva 14). Säädä tarvittaessa reunuksen korkeutta seuraavasti.

Vasemmanpuoleinen reunus

Avaa konepelti (7), löysää nuppia (A, Kuva 16) ja poista

5. pääharjan vasen kansi (A, Kuva 17) painamalla sitä alaspäin kiinnittimien (B) irrottamiseksi. Säädä vasemmanpuoleisen reunuksen (C, Kuva 17)

6. korkeutta käyttäen uria (D). Kokoa osat suorittamalla vaiheet 5-6 päinvastaisessa

7. järjestyksessä.

Oikeanpuoleinen reunus

Poista pääharja kuten näytetään ao. kappaleessa.

8. Poista pääharjan hihna (42) väkipyörästä (44); poisto

9. tapahtuu helpommin kääntämällä väkipyörää (44) ja käyttämällä tuuletinta (46) manuaalisesti. Irrota ruuvit (25) ja oikeanpuoleinen kansi (24) yhdessä

10. hihnan (42) kanssa. Säädä reunuksen (A, Kuva 18) korkeutta käyttäen uria (B).

11. Kokoa osat suorittamalla vaiheet 8, 9 ja 10

12. päinvastaisessa järjestyksessä.

Kuva 14 Kuva 15

S311469 S311470

S311471

Kuva 16

S311468

Kuva 13

S311472

Kuva 17

S311473

Kuva 18

146 0594 000(4)2007-06 B SW 700S B

Etu- ja takaläpän tarkastus

Poista pääharja kuten näytetään ao. kappaleessa.

13. Tarkista etu- (A, Kuva 19) ja takareunuksien (B) eheys.

14. Vaihda reunukset, jos niissä on yli 20 mm pitkiä viiltoja (A,

15. Kuva 13) tai yli 10 mm pitkiä murtumia/repeämiä (B) (katso reunuksen vaihto huoltokäsikirjasta). Tarkasta, että:

16.

Etureunus (A, Kuva 15) koskettaa kevyesti lattiaa

•

(kuten kuvassa). Takareunuksen (A, Kuva 14) etäisyys maasta on välillä

•

0 - 3 mm (kuten kuvassa).

Jos tarpeellista, säädä reunuksen korkeutta käyttämällä

17. ruuvien aukkoja (C ja D, Kuva 19). Kokoa osat vastakkaisessa järjestyksessä kuin ne

18. purettiin.

KÄYTTÄJÄN KÄSIKIRJA

Kuva 19

SUOMI

S311474

AKUN VARAAMINEN

HUOMIO!

Varaa akut, kun keltainen (63) tai punainen (64) varoitusvalo syttyy ja jokaisen puhdistusjakson lopussa. Akkujen pitäminen varattuina pidentää niiden kestoikää.

VAROITUS!

Jos akut ovat purettuja, varaa ne niin pian kuin mahdollista, koska tämä tila lyhentää niiden kestoikää.

VAROITUS!

Jos koneessa käytetään lyijyakkuja (MÄRKÄ), akun lataus tuottaa erittäin räjähtävää vetykaasua. Varaa akut hyvin ilmastoiduissa tiloissa ja kaukana avoimista liekeistä. Älä tupakoi akkuja varattaessa. Pidä aina konepelti auki akkuja ladatessasi.

VAROITUS!

Ole MÄRKÄakkuja varatessasi erityisen huolellinen, koska akkunestettä voi vuotaa. Akkuneste on syövyttävää. Jos se pääsee kosketuksiin ihon tai silmien kanssa, pese ne runsaalla vedellä ja ota yhteyttä lääkäriin.

Aja kone tasaiselle maalle. Varmista, että kone ei voi liikkua itsestään; jos käytössä, paina poljinjarrua (26).

1. Käännä virta-avain (61) "0"-asentoon.

2. Avaa konepelti (7).

3. (Vain MÄRKÄakuissa) tarkista akkujen (32) sisäinen akkuhappotaso. Täytä tarvittaessa korkista (38).

4. Jätä kaikki korkit (8) auki akun latausta varten. Tarvittaessa puhdista akkujen yläpinta. Lataa akut jonkun seuraavan menetelmän mukaan riippuen siitä, onko käytössä elektroninen akunvaraaja (34).

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

Akkujen varaaminen ulkoisella akun varaajalla

Tarkista, että akunvaraaja on sopiva katsomalla akunvaraajan käsikirjasta. Varaajan nimellisjännite on 12 V.

HUOMIO!

Käytä akkuvaraajaa, joka sopii asennettujen akkujen tyyppiin.

Irrota akkuliitin (33) ja kiinnitä se ulkoiseen akkuvarajaan.

Liitä ulkoinen akkuvaraaja sähköverkkoon.

Irrota lataamisen jälkeen akkuvaraaja sähköverkosta ja akkuliittimestä (33).

(Vain MÄRKÄakuissa) tarkista akkujen (32) sisäinen akkuhappotaso. Täytä tarvittaessa korkista (38).

Kytke akkuliitin (33) koneeseen.

Sulje konepelti (31). Kone on valmis käyttöön.

Akkujen lataaminen sähköisellä akkuvaraajalla (lisävaruste)

(Vain MÄRKÄakuissa) tarkista akkujen (32) sisäinen akkuhappotaso. Täytä tarvittaessa korkista (38).

1. Saavutettaessa oikea taso puhdista tarvittaessa akkujen yläpinta. Jätä kaikki korkit (38) auki akun latausta varten. Liitä sähköisen akkuvaraajan kaapeli (35) sähköverkkoon.

VAROITUS!

Verkkovirran jännitteen ja taajuuden on vastattava sähköisen akkuvaraajan vastaavia arvoja (katso akkuvaraajan käyttöohje).

HUOMAUTUS

Kun sähköinen akkuvaraaja on kytketty verkkovirtaan, kaikki koneen toiminnot katkaistaan automaattisesti.

Kun vihreä varoitusvalo (62) syttyy, on akku latautunut.

3. Lisätietoja akunvaraajan käytöstä (34) saa akunvaraajan käsikirjasta. Irrota sähköisen akkuvaraajan kaapeli (35) verkkovirrasta ja aseta se koneessa olevaan koteloonsa.

4. (Vain MÄRKÄakkuihin) Sulje kaikki korkit (38).

5. Sulje konepelti (31). Kone on valmis käyttöön.

KONEPELLIN TURVAKYTKIMEN TOIMINNAN TARKASTUS

Avaa konepelti (7) koneen ollessa poissa päältä.

Yritä käynnistää kone kääntämällä virta-avainta (61) asentoon "I". Koneen ei pitäisi käynnistyä. Käännä virta-avain (61) "0"asentoon.

Sulje konepelti (7).

Käynnistä kone kääntämällä virta-avainta (61) asentoon "I".

Avaa konepelti (7). Koneen pitäisi sammua välittömästi.

Käännä virta-avain (61) "0"-asentoon.

Sulje konepelti (7).

Jos kone edelleen käy konepellin (7) ollessa auki, ota välittömästi yhteyttä valtuutettuun huoltokeskukseen tai jälleenmyyjään.

SULAKKEEN TARKASTUS/VAIHTO

Aja kone tasaiselle maalle. Varmista, että kone ei voi liikkua itsestään; jos käytössä, paina poljinjarrua (26).

Käännä virta-avain (61) "0"-asentoon.

Avaa konepelti (7).

Irrota akun liitin (33).

Poista suojus ja tarkasta/vaihda seuraavista oikea sulake: F1 60 A pääsulake (36) F2 15 A sivuharjan sulake (37)

Suorita vaiheet 3 ja 4 käänteisessä järjestyksessä.

146 0594 000(4)2007-06 B SW 700S B

KÄYTTÄJÄN KÄSIKIRJA

VIANETSINTÄ

Vika Mahdollinen syy Korjaus

Akkuliitin on irti. Kytke akun napa.

Konepelti ei ole kunnolla kiinni. Sulje konepelti kunnolla. Koneen toiminnot eivät käynnisty käännettäessä virta-avainta asentoon "I".

Pääsulake on auki. Vaihda pääsulake (36).

SUOMI

Sähköinen akkuvaraaja on kiinni

verkkovirrassa.

Sivuharja ei toimi. Sivuharjan sulake on auki. Vaihda sivuharjan sulake (37).

Sähköinen suodatinravistin (lisävaruste) ei toimi.

Kone toimii vain paikalla ollessaan, muutoin se sammuu ja punainen varoitusvalo vilkkuu.

Akun teho on alhainen.

Sähköisen suodatinravistimen sulake on

auki.

Akut ovat tyhjät.

Akut eivät reagoi. Vaihda akut.

Akun kapasiteetti on alhainen.

Irrota sähköinen akkuvaraaja verkkovirrasta.

Ota yhteyttä valtuutettuun Nilﬁ sk-Advance

-huoltokeskukseen.

Varaa akut. Jos ongelma jatkuu, vaihda akut.

Osta akkuja, joiden kapasiteetti on korkeampi (katso kappale Tekniset tiedot).

Lisätietoja tarvitessasi katso Huoltokäsikirjaa, joka on saatavilla kaikista Nilﬁ sk-huoltokeskuksista.

SW 700S B 146 0594 000(4)2007-06 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

ROMUTUS

Anna koneen romutus pätevän romuttamon tehtäväksi. Ennen koneen romuttamista, poista ja erottele seuraavat materiaalit, jotka täytyy hävittää oikein voimassa olevan lain mukaisesti:

Akut

–

Polyesteripölysuodatin

–

Pää- ja sivuharjat

–

Muoviosat ja letkut

–

Sähkö- ja elektroniikkaosat (*)

–

(*) Ota yhteys lähimpään Nilﬁ sk-Advance-keskukseen erityisesti romuttaessasi sähköisiä ja elektronisia osia.

146 0594 000(4)2007-06 B SW 700S B

BRUKERHÅNDBOK

NORSK

INNHOLD

INNLEDNING ................................................................................................................................................................... 2

FORMÅL OG INNHOLD AV BRUKSANVISNINGEN ....................................................................................................................... 2

MÅL .................................................................................................................................................................................................. 2

OPPBEVARING AV DENNE BRUKSANVISNINGEN ...................................................................................................................... 2

KONFORMITETSERKLÆRING ...................................................................................................................................................... 2

IDENTIFIKASJONSDATA ................................................................................................................................................................ 2

ANDRE REFERANSEANVISNINGER ............................................................................................................................................ 3

RESERVEDELER OG VEDLIKEHOLD ........................................................................................................................................... 3

ENDRINGER OG FORBEDRINGER ............................................................................................................................................... 3

DRIFTSEVNER ............................................................................................................................................................................... 3

KONVENSJONER ........................................................................................................................................................................... 3

OPPAKKING/LEVERING ................................................................................................................................................. 3

SIKKERHET ..................................................................................................................................................................... 4

SYMBOLER ..................................................................................................................................................................................... 4

GENERELLE INSTRUKSER ........................................................................................................................................................... 4

MASKINBESKRIVELSE .................................................................................................................................................. 6

MASKINSTRUKTUR ....................................................................................................................................................................... 6

BETJENINGSPANEL ....................................................................................................................................................................... 8

TILBEHØR / EKSTRAUTSTYR ....................................................................................................................................................... 8

TEKNISKE DATA ............................................................................................................................................................................. 9

KOPLINGSDIAGRAM .................................................................................................................................................................... 10

STANDARD KOPLINGSSKJEMA .................................................................................................................................................. 10

KOPLINGSSKJEMA MED ELEKTRISK FILTERRISTER ...............................................................................................................11

BRUK ............................................................................................................................................................................. 11

BATTERIKONTROLL/INNSETTING PÅ NY MASKIN ....................................................................................................................11

INNSTILLING FOR WET- ELLER GEL-BATTER .......................................................................................................................... 12

FØR START AV MASKINEN .......................................................................................................................................................... 13

START OG STOPP AV MASKINEN ............................................................................................................................................... 13

MASKINDRIFT ............................................................................................................................................................................... 13

TØMMING AV AVFALLSBEHOLDER ............................................................................................................................................ 14

ETTER BRUK AV MASKINEN ....................................................................................................................................................... 14

SKYVING AV MASKINEN .............................................................................................................................................................. 14

LANG STILLSTAND AV MASKINEN ............................................................................................................................................. 14

FØRSTE TIDS BRUK .................................................................................................................................................................... 14

VEDLIKEHOLD .............................................................................................................................................................. 15

TABELL FOR FASTLAGT VEDLIKEHOLD .................................................................................................................................... 15

HØYDEKONTROLL OG JUSTERING AV HOVEDKOSTEN ......................................................................................................... 16

SKIFTING AV HOVEDKOSTEN .................................................................................................................................................... 17

HØYDEKONTROLL OG JUSTERING AV SIDEKOSTEN ............................................................................................................. 18

SKIFTE AV SIDEKOST .................................................................................................................................................................. 18

RENGJØRING OG FUNKSJONSKONTROLL AV STØVFILTER .................................................................................................. 19

KONTROLL OG JUSTERING AV SKJØRTHØYDE ...................................................................................................................... 20

LADING AV BATTERI .................................................................................................................................................................... 21

FUNKSJONSKONTROLL AV PANSERETS SIKKERHETSBRYTER ............................................................................................ 22

KONTROLLERE/SKIFTE SIKRING ............................................................................................................................................... 22

FEILSØKING .................................................................................................................................................................. 23

SKROTING ..................................................................................................................................................................... 24

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

INNLEDNING

MERK

Tallene i parentes viser til komponentene som er vist i kapittelet om maskinbeskrivelse.

FORMÅL OG INNHOLD AV BRUKSANVISNINGEN

Formålet med denne bruksanvisningen er å gi operatøren all nødvendig informasjon for å bruke maskinen riktig på en trygg og selvstendig måte. Den inneholder opplysninger om tekniske data, sikkerhet, drift, lagring, vedlikehold, reservedeler og deponering. Brukerne og de kvaliﬁ serte teknikerne må lese denne bruksanvisningen nøye igjennom før det utføres arbeid på og med maskinen. Kontakt Nilﬁ sk-Advance dersom du er i tvil om tolkningen av instruksene og for mer informasjon.

MÅL

Denne bruksanvisningen er beregnet på kvaliﬁ serte operatører og på teknikere som er kvaliﬁ serte til å utføre vedlikehold på maskinen. Brukerne skal ikke utføre operasjoner som er forbeholdt de kvaliﬁ serte teknikerne. Nilﬁ sk-Advance vil ikke svare for skader som følge av at dette forbudet ikke overholdes.

OPPBEVARING AV DENNE BRUKSANVISNINGEN

Bruksanvisningen skal oppbevares i nærheten av maskinen, i en egnet beholder på avstand fra væsker og andre stoffer som kan forårsake skader på denne.

KONFORMITETSERKLÆRING

Konformitetserklæringen som medfølger maskinen sertiﬁ serer maskinen konformitet med gjeldende lov.

MERK

To kopier av den originale konformitetserklæringen følger med maskinens dokumentasjon.

IDENTIFIKASJONSDATA

Maskinmodell og serienummer er oppgitt på platen (50). Maskinmodellåret ﬁ nnes i konformitetserklæringen og er dessuten indikert gjennom de to første tallene i maskinens serienummer. Denne informasjonen er nyttig når du har behov for reservedeler til maskin. Bruk følgende tabell for å skrive ned identiﬁ kasjonsdata for maskinen.

MASKINMODELL ..............................................................................

MASKINENS serienummer ...............................................................

146 0594 000(4)2007-06 B SW 700S B

BRUKERHÅNDBOK

NORSK

ANDRE REFERANSEANVISNINGER

Andre håndbøker som leveres sammen med maskinen:

Bruksanvisningen for den elektroniske batteriladeren (hvis den ﬁ nnes) er å betrakte som en del av denne bruksanvisningen

–

Reservedelsliste for feiemaskin

–

Andre tilgjengelige håndbøker:

Serviceanvisning (som kan ses på ethvert Nilﬁ sk-Advance servicesenter)

–

RESERVEDELER OG VEDLIKEHOLD

Alt nødvendig bruk, spesielle vedlikeholds- og reparasjonsprosedyrer skal kun utføres av kvaliﬁ sert personale eller av Nilﬁ sk- Advance servicesentre. Det skal kun brukes originale reservedeler og tilbehør. Ring Nilﬁ sk-Advance for service eller for å bestille reservedeler og tilbehør, spesiﬁ ser maskinens modell- og serienummer.

ENDRINGER OG FORBEDRINGER

Nilﬁ sk-Advance forbedrer stadig produktene og forbeholder seg retten til å foreta endringer og forbedringer etter eget skjønn uten å forplikte seg til å tilføre slike utbedringer til maskiner som er solgt tidligere. Alle endringer og/eller bruk av tilbehør skal godkjennes og utføres av Nilﬁ sk-Advance.

DRIFTSEVNER

Denne feiemaskinen er designet og konstruert for å brukes av en kvaliﬁ sert operatør for å rengjøre/feie smidige og solide gulv i husholdnings- og industrielle omgivelser, under sikre driftsbetingelser ved en kvaliﬁ sert operatør.

KONVENSJONER

Fremover, bakover, foran, bak, venstre og høyre angis med referanse til operatørens stilling , dvs. i kjørestilling med hendene på betjeningshåndtaket (3).

OPPAKKING/LEVERING

Følg instruksene på emballasjen nøye når maskinen pakkes ut. Kontroller nøye ved levering at maskinen og emballasjen ikke er skadet under transport. Hvis skadene er tydelige, behold emballasjen og få den undersøkt av transportøren som leverte pakken. Ta straks kontakt med transportøren for å kreve erstatning for transportskade. Kontroller at maskinen er utstyrt med følgende funksjoner:

Tekniske dokumenter:

–

Bruksanvisning for feiemaskin

• Bruksanvisning for den elektroniske batteriladeren (hvis den ﬁ nnes)

• Reservedelsliste for feiemaskin

•

Nr. 1 60 A hovedsikring (36)

–

Nr. 1 15 A sidekostsikring (37)

–

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

SIKKERHET

Følgende symboler indikerer potensielt farlige situasjoner. Les alltid denne informasjonen nøye gjennom og gjennomfør nødvendige tiltak for å beskytte personer og gjenstander. Det er avgjørende med operatørens samarbeid for å forebygge skader. Det ﬁ nnes ikke noe ulykkesforebyggende program som er effektivt uten fullstendig samarbeid fra personen som er ansvarlig for maskinens drift. De ﬂ este ulykker som kan oppstå i en fabrikk under arbeid eller transport er forårsaket av at de enkleste forsiktighetsregler ikke overholdes. En fornuftig og forsiktig bruker er den beste garantien mot ulykker og er forutsetningen for å gjennomføre forebyggelsesprogrammet.

SYMBOLER

FARE!

Indikerer en farlig situasjon med dødsfare for brukeren.

ADVARSEL!

Indikerer en potensiell fare for skade på personer eller gjenstander.

FORSIKTIG!

Indikerer en advarsel eller merknad som har å gjøre med viktige eller nyttige funksjoner. Vær spesielt oppmerksom på avsnittene som er merket med dette symbolet.

MERK

Indikerer en merknad som har å gjøre med viktige eller nyttige funksjoner.

SE ANVISNING

Det viser til nødvendigheten av å lese bruksanvisningen før det utføres en operasjon.

GENERELLE INSTRUKSER

Bestemte advarsler og merknader for å opplyse om potensielle skader på personer og maskin vises nedenfor.

FARE!

Vri tenningsnøkkelen til "0" og frakople batteriene før det utføres vedlikeholds- eller reparasjonsarbeider.

–

Denne maskinen skal bare betjenes av personer med nødvendig opplæring og tillatelse. Barn eller uføre

–

skal ikke bruke denne maskinen. Hold batteriene på god avstand fra gnister, ﬂ ammer og glødende materialer. Det slippes ut eksplosive

–

gasser ved normal drift. Ikke ha på smykker ved arbeid i nærheten av elektriske komponenter.

–

Ikke arbeid under løftet maskin uten å støtte den med sikkerhetsstativer.

–

Ved arbeid under åpent panser, kontroller at det ikke kan lukkes ved uhell.

–

Ikke bruk maskinen i nærheten av giftige, farlige, lettantennelig og/eller eksplosive pulvere, væsker og

–

damper. Hvis maskinen er utstyrt med blybatterier (WET) produseres meget eksplosiv hydrogengass ved

–

batterilading. Hold panseret åpent under batterilading, og utfør oppladingen i godt ventilerte områder og på god avstand fra åpne ﬂ ammer. Når blybatterier (WET) installeres på denne maskinen, ikke hell maskinen mer enn 30° fra horisontal stilling,

–

da dette kan gjøre at svært etsende syre kan lekke ut fra batteriene. Hvis det er nødvendig å helle maskinen i forbindelse med vedlikeholdsprosedyrer, skal batteriene fjernes.

146 0594 000(4)2007-06 B SW 700S B

BRUKERHÅNDBOK

ADVARSEL!

Les alle instruksene nøye gjennom før det utføres noe som helst vedlikeholdsarbeid eller reparasjon.

–

Gjennomfør alle nødvendige tiltak for å unngå at hår, smykker og løse klær setter seg fast i de bevegelige

–

delene til maskinen. For maskiner med elektronisk batterilader (tilbehør):

–

Før batteriladeren tas i bruk: Kontroller at spenningen og frekvensen som er angitt på merkeplaten,

•

stemmer overens med strømforsyningen på stedet. Ikke trekk eller bær maskinen etter batteriladerledningen; og bruk aldri batteriladerledningen som

•

håndtak. Ikke klem batteriladerledningen i en dør, og ikke trekk batteriladerledningen rundt skarpe kanter eller hjørner. Ikke kjør maskinen over batteriladerledningen. Hold batteriladerledningen på avstand fra varme overﬂ ater. Ikke lad batteriene derson batteriladerledningen eller støpselet er ødelagt. Hvis batteriladerledningen er

•

skadet, ta kontakt med Nilﬁ sk-Advance servicesenter. For å redusere faren for brann, elektrisk sjokk eller skade skal maskinen ikke forlates uten tilsyn når den

•

er tilkoplet. Kople batteriladerledning fra strømuttaket før utføring av vedlikehold.

Hvis maskinen er utstyrt med blybatterier (WET) ikke røyk når batteriene lades opp.

–

Ikke forlat maskinen uten tilsyn med tenningsbryteren i eller uten å aktivere parkeringsbremsen.

–

Ikke bruk maskinen på skrånende underlag med en helling på mer enn det som er spesiﬁ sert.

–

Ikke bruk maskinen på steder som er veldig støvete.

–

Ikke vask maskinen med direkte spyling eller høytrykksspyler eller med korroderende midler. Ikke bruk

–

komprimert luft til å rengjøre denne typen maskin, unntatt ﬁ ltre (se tilhørende avsnitt). Når maskinen brukes, skal operatøren passe på at andre, og især barn, ikke utsettes for fare.

–

Ikke sett noen beholder med væske på maskinen.

–

Oppbevaringstemperaturen for maskinen må være mellom 0°C og +40°C.

–

Maskinens driftstemperatur må være mellom 0°C og +40°C.

–

Fuktigheten skal være innenfor 30% og 95%.

–

Maskinen skal alltid beskyttes mot sol, regn og dårlig vær, både når den er i drift og når den oppbevares.

–

Ikke bruk maskinen som et transport- eller taue-/skyvekjøretøy.

–

Ikke la kostene gå når maskinen står i ro, da dette kan skade gulvet.

–

Bruk pulverslukker ved brann, ikke en med vann.

–

Ikke kjør inn i hyller eller stativer, spesielt der det er fare for fallende gjenstander.

–

Juster arbeidshastigheten etter gulvforholdene.

–

Ikke bruk maskinen på skrånende underlag med en helling på mer enn det som er spesiﬁ sert.

–

Denne maskinen kan ikke brukes på gater eller offentlige veier.

–

Ikke endre maskinens sikkerhetsinnretninger.

–

Følg de vanlige vedlikeholdsinstruksene nøye.

–

Ikke fjern eller endre platene som er festet på maskinen.

–

Hvis maskinen ikke virker slik den skal, se først til at dette ikke skyldes mangel på vedlikehold. Hvis dette

–

ikke er tilfelle, spør om hjelp fra autorisert personale eller servicesenter. Dersom deler må skiftes ut, be om ORIGINALE reservedeler fra en autorisert forhandler eller detaljhandel.

–

For at maskinen skal virke riktig og sikkert, må autorisert personale eller et autorisert servicesenter utføre

–

det fastsatte vedlikeholdet som ﬁ nnes i vedlikeholdskapittelet i denne bruksanvisningen. Maskinen må deponeres på riktig måte, da det ﬁ nnes giftige – farlige materialer (batterier, olje,

–

plastmaterialer osv.) som er gjenstand for standarder som krever innlevering til spesielle avfallsstasjoner (se kapittelet ”Skroting”).

–

Hvis maskinen brukes etter instruksene, vil ikke vibrasjonene skape farlige situasjoner. Maskinvibrasjonsnivået er under 2,5 m/s

(EN 1033-1995-08).

NORSK

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

MASKINBESKRIVELSE

MASKINSTRUKTUR

Betjeningspanel

1. Løftet sidekostfesteinnretning

2. Håndtak

3. Kjørespake

4. Justeringsknotter for håndtak

5. Kanneholder

6. Panser

7. Bakre kjørehjul på fast akse

8. Fronthjul, styring

9. Sidekost

10. Hovedkost

11. Løfte- og høydejusteringsknott for sidekost

12. Venstre sideskjørt

13. Høyre sideskjørt

14. Frontskjørt

15. Bakskjørt

16.

Avfallsbeholder

17. Krok på avfallsbeholder

18. Håndtak på avfallsbeholder

19. Håndtak for manuell ﬁ lterrister

20. Flyttbart lokk for hovedkost

21. Venstre justeringsinnretning for hovedkost

22. Høyre justeringsinnretning for hovedkost

23. Høyre lokk for hovedkost

24. Festeskruer for høyre hovedkostlokk

25. Pedalbremse på fronthjul (ekstrautstyr)

26.

18 19 20

10 26 9

S311487

146 0594 000(4)2007-06 B SW 700S B

MASKINSTRUKTUR (forts.)

Panser (åpen stilling)

31. Batterier

32. Batteriplugg

33. Elektronisk batterilader (tilbehør)

34. Elektronisk batteriladerkabel

35. Hovedsikring

36. Sikring for sidekost

37. Batterilokk (kun for WET batterier)

38. Batterivelger for bly (WET) eller gel (GEL) på den ekstra

39. elektroniske batteriladeren Batterikoplingsskjema

40. Varsellampe for ladet batteri (grønn)

41. Hovedkostreim

42. Drivreim

43.

BRUKERHÅNDBOK

Reimskive for hovedkost

44. Drivreimskive bakhjul

45. Sugevifte

46. Hovedmotor

47. Batterikasse

48. Sikkerhetsbryter for panser

49. Serienummerskilt / tekniske data / EU-sertiﬁ sering

50.

NORSK

SW 700S B 146 0594 000(4)2007-06 B

S311452

NORSK

BRUKERHÅNDBOK

BETJENINGSPANEL

61.

Tenningsnøkkel:

•

Posisjon "0": Maskinen er av, og alle funksjoner er deaktivert

•

Posisjon "I": Maskinen er på, og alle funksjoner er aktivert

62.

Varsellampe for utladet batteri (rød)

63.

Varsellampe for halvutladet batteri (gul)

64.

Varsellampe for ladet batteri (grønn)

65.

Display

66.

Displayvalgknapp:

•

Timeteller

•

Time- og minutteller

•

Batterispenning (V)

67.

Elektrisk ﬁ lterristerbryter (ekstrautstyr)

68.

Panelmonteringsskruer

69.

Panel

6463

TILBEHØR / EKSTRAUTSTYR

I tillegg til standardkomponentene, kan maskinen utstyres med følgende tilbehør / ekstrautstyr, etter maskinspesiﬁ kk bruk:

GEL-batterier

–

Elektronisk batterilader

–

Hoved- og sidekoster med hardere eller mykere børster

–

Antistatisk polyester eller polyester BIA støvﬁ lter

–

Elektriske ﬁ lterrister

–

Fronthjul med bremsepedal

–

Skjørt av ulike materialer

–

For mer informasjon om ekstra tilbehør vennligst ta kontakt med en autorisert forhandler.

S311453

146 0594 000(4)2007-06 B SW 700S B

BRUKERHÅNDBOK

TEKNISKE DATA

Generelt Verdier

Maskinlengde 1.070 mm

Maskinbredde (uten sidekoster) 667 mm

Maskinhøyde (med senket håndtak) 836 mm

Min./maks. håndtakshøyde 824 / 1.120 mm

Rengjøringsbredde (uten sidekost) 500 mm

Rengjøringsbredde (med sidekost) 720 mm

Minimal avstand fra bakken (ekskl. skjørt) 40 mm

Hovedkoststørrelse (diameter x lengde) 265 mm x 500 mm

Sidekost, diameter 420 mm

Hovedkosthastighet 400 o/min

Sidekosthastighet 52 o/min

Fronthjul, styring 125/37,5-50 mm

Bakre kjørehjul (diameter x bredde) 250 x 50 mm

Total maskinvekt (uten batterier) 84 kg

Kapasitet på avfallsbeholder 40 liter

Hovedkost- og støvsugerviftemotor 600 W

Sidekostmotor 24 W

Filterristermotor (ekstrautstyr) 10 W

Lydtrykksnivå ved arbeidsposisjon (A L

Vibrasjonsnivå ved operatørens armer (*) Mindre enn 2,5 m/s

) 64 dB (A)

NORSK

(*) Under normale arbeidsforhold, på jevnt asfaltunderlag.

Ytelse Verdier

Fremover, maks. hastighet 4,4 km/t

Stigeevne 2%

Batterier Verdier

Batterispenning 12 V

Standardbatterier Bly (WET) med syreelektolytt

Ekstra batteri Gel, hermetisk (GEL)

Minimum batterikapasitet 140 Ah C5

Batteriets maksimale kapasitet 240 Ah C5

Batterihusets maksimale størrelse (lengde x bredde x høyde) 398 x 262 x 283 mm

Støvsuging og ﬁ ltrering Verdier

Papirstøvﬁ lter 5-10 m 2 m

Vakuum i hovedkosthus 12 mm H2O

Filterristeraktivering Manuell (elektrisk, tilbehør)

SW 700S B 146 0594 000(4)2007-06 B

NORSK

KOPLINGSDIAGRAM

BRUKERHÅNDBOK

Nøkkel

CH1 Batterilader

C1 Batteriplugg

C2 Batteriladerkontakt EB1 Elektronisk kretskort ES1 Elektromagnetisk bryter

F1 Hovedsikring (60 A)

F2 Sikring for sidekost (15 A)

F3 Filterristersikring (15 A)

M1 Hovedkostmotor

M2 Sidekostmotor

M3 Filterristermotor

R1 Filterristerrelé

SW1 Tenningsbryter SW2 Sikkerhetsbryter for panser SW3 Filterristerbryter

STANDARD KOPLINGSSKJEMA

SW2

Fargekode

BK Svart BU Blå BN Brun GN Grønn GY Grå OG Oransje

PK Rosa RD Rød

VT Lilla WH Hvit

YE Gul

SW1

BATTERIES 12V

ES1

EB1

V- Out

V+

Gel

S311454

146 0594 000(4)2007-06 B SW 700S B

KOPLINGSSKJEMA MED ELEKTRISK FILTERRISTER

BRUKERHÅNDBOK

NORSK

BATTERIES 12V

SW2

SW1

ES1

YE BU

SW3

EB1

V- Out

V+

Gel

BRUK

ADVARSEL!

Noen steder på maskinen ﬁ nnes klistremerker som indikerer:

FARE

–

ADVARSEL

–

MERK

–

SE ANVISNING

–

Under lesing av denne brukanvisningen må operatøren være spesielt oppmerksom på hva disse symbolene betyr. Ikke dekk til disse skiltene, uansett årsak. Ved skade skal de erstattes straks.

S311455

BATTERIKONTROLL/INNSETTING PÅ NY MASKIN

Maskinen trenger et 12 V batterier eller to 6 V batterier tilkoplet etter planen (40).

MERK

Hvis maskinen er utstyrt med elektronisk batterilader (34), må denne være tilkoplet batteriene for at maskinen skal virke.

Maskinen kan leveres i én av de følgende konﬁ gurasjonene:

WET- eller GEL-batterier er allerede installert på maskinen

WET-batterier er installert på maskinen, men uten elektrolytt

Uten batterier

SW 700S B 146 0594 000(4)2007-06 B

NORSK

Avhengig av maskinens konﬁ gurasjon, gjør følgende.

WET- eller GEL-batterier er allerede installert på maskinen

Åpne panseret (7) og kontroller at batteriene er tilkoplet maskinen med kontakten (33).

Lukk panseret (7).

Sett i tenningsnøkkelen (61) i kontrollpanelet og vri den til "I" uten å trekke i spaken (4). Hvis den grønne varsellampen (64) kommer på, er batteriene klare til bruk.

Ellers må batteriene lades (se prosedyre i vedlikeholdskapittelet).

WET-batterier er installert på maskinen, men uten elektrolytt

Åpne panseret (7).

Fjern hettene (38) på batteriene (32).

ADVARSEL!

Utvis største forsiktighet ved bruk av svovelsyre, da denne er etsende. Hvis den kommer i kontakt med hud eller øyne, rens rikelig med vann og kontakt lege. Batteriene skal påfylles i godt ventilerte omgivelser. Bruk vernehansker.

Fyll battericellene med svovelsyre for batterier (tetthet fra 1,27 kg til 1,29 ved 25°C) etter instruksene som er gitt i bruksanvisningen for batterier. Riktig mengde svovelsyre er indikert i bruksanvisningen for batterier.

La batteriene hvile, og fyll med svovelsyre etter instruksene gitt i bruksanvisningen for batteriet.

Lad opp batteriene (se prosedyre i vedlikeholdsavsnittet).

Uten batterier

Kjøp riktige batterier [se avsnittet “Tekniske egenskaper” og plan (40)]. La forhandlere som er kvaliﬁ sert når det gjelder batterier velge og montere batteriet.

Installer batteriene uten å tilkople batterikontakten (33).

Still inn maskinen og batteriladeren (hvis denne ﬁ nnes) etter type batterier som er montert slik som vist i følgende avsnitt.

BRUKERHÅNDBOK

INNSTILLING FOR WET- ELLER GEL-BATTER

MERK

Hvis maskinen er utstyrt med elektronisk batterilader (34), må denne være tilkoplet batteriene for at maskinen skal virke.

Etter batteritype (WET eller GEL) skal maskinens elektriske panel og batterilader (hvis denne er montert på maskinen), stilles inn etter følgende prosedyre:

Maskininnstilling

Vri tenningsnøkkelen (61) til "0".

1. Åpne panseret (7).

2. Maskininnstillingen som er utført på fabrikken, er for

3. blybatterier (WET). Hvis denne innstillingen tilsvarer typen batterier som er installert på maskinen din, gå til neste avsnitt, ellers må du utføre følgende: Se til at batterikoplingen (33) er frakoplet.

4. Lukk panseret (7).

5. Fjern skruene (68), og ta forsiktig av panelet (69).

6. Installer en tenningskabel (A, ﬁ g. 1) på WET-kontaktene (B)

7. for blybatterier eller på GEL-kontaktene (C) for denne typen batterier. Installer panelet (69) og trekk til skruene (68).

8. Tilkople batterikontakten (33).

S311456

Figur 1

146 0594 000(4)2007-06 B SW 700S B

BRUKERHÅNDBOK

NORSK

Batteriladerinnstilling

Vri tenningsnøkkelen (61) til "0", åpne panseret (7) og sett velgeren (39) på WET for blybatterier eller på GEL for gelbatteri.

1. Lad opp batteriene (se prosedyre i vedlikeholdsavsnittet).

FØR START AV MASKINEN

FORSIKTIG!

Se til at avfallsbeholderen (17) er riktig lukket før maskinen startes.

START OG STOPP AV MASKINEN

Start av maskinen

Juster håndtaket (3) med knottene (5) for å oppnå en komfortabel stilling.

Senk sidekosten (10), og deaktiver festeinnretningen (2) og senk knotten (12) (uten å vri den).

MERK

Sidekosten (10) kan løftes og senkes selv om den er påslått.

Sett i tenningsnøkkelen (61) i kontrollpanelet og vri den til "I" uten å trekke i spaken (4).

Kontroller at den grønne varsellampen kommer på (64). Hvis det gule (62) eller røde varsellyset (63) kommer på, vri tenningsbryteren tilbaken til "0", og lad opp batteriene (se prosedyre for dette i kapittelet "Vedlikehold").

Trekk forsiktig i kjørespaken (4) inntil maskinen begynner å bevege seg. Hastigheten er proporsjonal med trykkes som pålegges kjørespaken (4).

Stoppe maskinen

Slipp kjørespaken helt (4) for å stoppe maskinen. Slå av kostene ved å vri tenningsnøkkelen (61) til "0". Løft sidekosten (10) ved å løfte knotten (12) (uten å vri den), og aktiver så festeinnretningen (2).

MASKINDRIFT

Unngå å stanse over lengre tid med maskinen i samme stilling samtidig som kostene roterer: dette kan lage uønskede spor på gulvet.

For at maskinen skal virke ordentlig, må støvﬁ lteret være så rent som mulig. For å rengjøre ﬁ lteret under feiing aktiveres ﬁ lterristeren på følgende måte og etter typen ﬁ lterrister som er installert:

•

Manuell ﬁ lterrister: Vri tenningsnøkkelen til "0". Trekk håndtaket (20) utover til anslagsende, og slipp plutselig, indre returfjær støter mot støvﬁ lterets ramme og rister den. Gjenta denne prosedyren ﬂ ere ganger. For å starte feiingen igjen, vri tenningsnøkkelen til "I".

•

Elektrisk ﬁ lterrister (ekstrautstyr): Trykk på ﬁ lterristerbryteren (67) i noen sekunder. Under denne prosedyren slås hovedmotor og og alle funksjoner automatisk av.

MERK

Gjenta ﬁ lterristingsprosedyren minst hvert 10. minutt. Dette intervallet kan justeres etter støvforholdene der det rengjøres.

MERK

Når støvﬁ lteret er tilstoppet og/eller avfallsbeholderen er full, kan ikke maskinen samle støv og avfall lenger.

FORSIKTIG!

Ikke arbeid på våte gulv for å forhindre at støvﬁ lteret blir skadet.

Avfallsbeholderen (17) skal tømmes etter hver arbeidsøkt og ellers når den er full.

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

TØMMING AV AVFALLSBEHOLDER

Stopp maskinen ved å slippe kjørespaken (4).

1. Vri tenningsnøkkelen (61) til "0".

2. Løs kroken for avfallsbeholder (18) ved å dra i nedre ende.

3. Med håndtaket (19) fjernes avfallsbeholderen (17) og tømmes inn i en egnet beholder.

4. Installer avfallsbeholderen (17), og aktiver kroken (18).

5. Maskinen er klar til å arbeide videre.

ETTER BRUK AV MASKINEN

Etter arbeidet før maskinen forlates, utfør følgende operasjoner.

Rengjør støvﬁ lteret med den manuelle ﬁ lterristeren (20) eller med den elektriske ﬁ lterristeren (67) (hvis utstyrt med denne).

1. Tøm avfallsbeholderen (17) (se prosedyre i forrige avsnitt).

2. Løft sidekosten med knotten (12).

3. Fjerne tenningsnøkkelen (61).

4. Kontroller at maskinen ikke kan bevege seg av seg selv.

5. Hvis utstyrt, trykk ned pedalbremsen (26).

SKYVING AV MASKINEN

Maskinen kan ﬂ yttes ved å skyve den både med tenningsnøkkelen (61) i stillingene "0" og "I".

LANG STILLSTAND AV MASKINEN

Hvis maskinen ikke skal brukes i løpet av de neste 30 dagene eller lenger, gjør følgende:

Kontroller at området der maskinen oppbevares er tørt og rent.

1. Kople fra batteripluggen (33).

2. Løft maskinen litt slik at skjørtene, hovedkosten og hjulene ikke berører bakken.

3. Hvis den elektroniske batteriladeren (34) er installert, kople den positive batteriterminalen (+) direkte fra batterienes (+)-pol

4. (32).

FØRSTE TIDS BRUK

Etter de første 8 timene, kontroller festet og tilkoplingsdeler av maskinen for god tiltrekking, kontroller de synlige delene for funksjon og lekkasje.

146 0594 000(4)2007-06 B SW 700S B

BRUKERHÅNDBOK

NORSK

VEDLIKEHOLD

Maskinens levetid og maks. driftssikkerhet ivaretas gjennom riktig, regelmessig vedlikehold. Følgende tabell gir det fastlagte vedlikeholdet. Intervallene som er satt opp kan variere etter bestemte arbeidsforhold som må deﬁ neres av den personen som har ansvar for vedlikeholdet.

Alt regelmessig eller ekstra vedlikeholdsarbeid skal utføres av kvaliﬁ sert personale eller av et autorisert servicesenter. Denne bruksanvisningen beskriver kun det enkleste og vanligste vedlikeholdsarbeidet. For andre vedlikeholdsarbeider enn de som ﬁ nnes i tabellen over fastlagt vedlikehold, se “Serviceanvisningen” som kan ses hos hvilket som helst servicesenter.

ADVARSEL!

Vedlikeholdsoperasjonene må utføres med maskinen av, og ved behov skal batteriene frakoples. Les også nøye gjennom instruksene i kapittelet om sikkerhet før vedlikeholdsarbeid settes i gang.

TABELL FOR FASTLAGT VEDLIKEHOLD

Prosedyre Ved levering

Kontroll av batteriets væskenivå (1)

Høydekontroll og justering av side- og hovedkost

Rengjøring og funksjonskontroll av støvﬁ lter (1)

Kontroll og justering av skjørthøyde

Funksjonskontroll av panserets sikkerhetsbryter

Funksjonskontroll av ﬁ lterrister (*)

Justering av drivreimstramming (*)

Visuell kontroll av drivreim: kjøresystem, hovedkost (*)

Tiltrekkingskontroll av mutre og skruer (*)

Skifting av drivreim: kjøresystem, hovedkost (*)

Kontroll/skifte av hovedmotorens karbonbørster (*)

Hver 10.

time

Hver 50.

time

Hver 100.

time

Hver 200.

time

Hver 400.

time

(*) For tilhørende prosedyre, se serviceanvisningen. (1) Eller før start.

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

HØYDEKONTROLL OG JUSTERING AV HOVEDKOSTEN

MERK

Koster med hardere eller mykere børster er også tilgjengelige. Denne prosedyren gjelder for alle typer børster.

Se til at hovedkosten har korrekt avstand fra bakken, slik som vist nedenfor:

•

Kjør maskinen på jevnt underlag. Hold maskinen i ro og slå på hovedkosten i noen sekunder.

•

Stopp hovedkosten, ﬂ ytt maskinen og slå den av.

•

Kontroller at hovedkostsporet (A, ﬁ g. 2), i tillegg til lengden, er mellom 2 og 4 cm bredt.

•

Hvis sporet (A, ﬁ g. 4) ikke er innenfor spesiﬁ kasjonene, juster kosthøyden slik som vist i trinn 2.

Kontroller at maskinen ikke kan bevege seg av seg selv, trykk ned bremsepedalen (26) hvis den ﬁ nnes.

Vri tenningsnøkkelen (61) til "0".

Løsne knottene (A, ﬁ g. 3) på begge sider av maskinen.

På begge sider av maskinen løsnes knottene (A, ﬁ g. 3) og variasjonsindikatoren for hovedkosthøyde (B) etter behov, og så skrus knottene til (A).

MERK

Indikatoren (B, ﬁ g. 3) må være i samme stilling på begge sider av maskinen. Maksimal forskjell tillatt for å oppnå at sporet (A, ﬁ g. 2) vist i trinn 1 (2-4 cm bredt) har to hakk.

Gjenta trinn 1 igjen for å kontrollere at hovedkosthøyden er riktig justert i forhold til bakken.

Når kosten er for utslitt til å justeres, skal den skiftes ut slik som vist i neste avsnitt.

FORSIKTIG!

Hvis hovedkostsporet er for stort (større enn 4 cm), virker ikke maskinen slik den skal lenger, og de bevegelige eller elektriske delene kan overopphetes og redusere maskinens levetid. Vær svært forsiktig ved utføring av de kontrollene nevnt ovenfor, og bruk maskinen kun etter de indikerte forholdene.

S311457 S311458

Figur 2 Figur 3

146 0594 000(4)2007-06 B SW 700S B

BRUKERHÅNDBOK

NORSK

SKIFTING AV HOVEDKOSTEN

FORSIKTIG!

Det anbefales å bruke vernehansker når kosten skiftes ut, da det kan ﬁ nnes skarpt avfall mellom børstene.

Kjør maskinen på jevnt gulv og trykk ned pedalbremsen (26), hvis denne er til stede.

1. Vri tenningsnøkkelen (61) til "0".

2. Løsne knottene (A, ﬁ g. 4) på begge sider av maskinen.

3. Flytt indikatorene (B, ﬁ g. 4) for høydevariasjon til hovedkosten er ved maks. avstand fra bakken. Trekk til knottene (A, ﬁ g. 4).

4. Åpne panseret (7).

5. Løsne knotten (C, ﬁ g. 4) på venstre side av maskinen.

6. Fjern hovedkostdekselet (A, Fig. 5) ved å trykke det nedover for å kople fra festeinnretningene (B).

7. Fjern hovedkosten (C, Fig. 5).

8. Kontroller også at drivnavet (A, ﬁ g. 6) er fritt for skitt og fremmedlegemer (tau, klær osv.) som har rullet seg opp ved uhell.

9. Den nye hovedkosten må monteres med børsteradene (A, Fig. 7) slik som vist på ﬁ guren.

10. Monter den nye hovedkosten og se til at gitteret (A, ﬁ g. 8) passer perfekt inn i det tilhørende drivnavet (A, ﬁ g. 6).

11. Installer hovedkostdekselet (A, ﬁ g. 5) ved å kople til festeinnretningene (B).

12. Trekk til knottene (C, ﬁ g. 4).

13. Utfør høydejustering av hovedkosten slik som vist i forrige avsnitt.

14.

S311459 S311460

Figur 4 Figur 5

S311461 S311462 S311463

Figur 6 Figur 7 Figur 8

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

HØYDEKONTROLL OG JUSTERING AV SIDEKOSTEN

MERK

Koster med hardere eller mykere børster er også tilgjengelige. Denne prosedyren gjelder for alle typer børster.

Se til at sidekosten har korrekt avstand fra bakken, slik

1. som vist nedenfor:

Kjør maskinen på jevnt gulv og senk sidekosten.

•

Hold maskinen i ro og slå på sidekosten i noen

•

sekunder. Stopp sidekosten, ﬂ ytt maskinen og slå den av.

•

Kontroller at sidekostsporet er slik som vist på

•

ﬁ guren (A, ﬁ g. 9). Hvis sporet ikke er innenfor spesiﬁ kasjonene, juster sidekosthøyden etter følgende prosedyre.

Roter knotten (B, ﬁ g. 9) med klokka og mot klokka for å

2. justere sidekosthøyden. Gjenta trinn 1 igjen for å kontrollere at sidekostavstanden

3. er riktig justert i forhold til bakken. Når kosten er for utslitt til å justeres, skal den skiftes ut slik

4. som vist i neste avsnitt.

S311464

Figur 9

SKIFTE AV SIDEKOST

FORSIKTIG!

Det anbefales å bruke vernehansker når kosten skiftes ut, da det kan ﬁ nnes skarpt avfall mellom børstene.

Kjør maskinen på jevnt gulv og trykk ned pedalbremsen

1. (26), hvis denne er til stede. Vri tenningsnøkkelen (61) til "0".

2. Før hånden inn i sidekosten, og trykk inn tappene (A, ﬁ g.

10), og ta ut kosten (B) ved å kople den fra de ﬁ re pinnene (C). Monter den nye sidekosten ved å kople den på pinnene

4. (C, ﬁ g. 10) og på tappene (A). Utfør høydejustering av sidekosten slik som vist i forrige

5. avsnitt.

S311465

Figur 10

146 0594 000(4)2007-06 B SW 700S B

RENGJØRING OG FUNKSJONSKONTROLL AV STØVFILTER

MERK

I tillegg til standard papirﬁ lter ﬁ nnes dessuten polyesterﬁ ltere tilgjengelig. Følgende fremgangsmåte gjelder for alle typer ﬁ lter.

Kjør maskinen på jevnt underlag. Kontroller at maskinen

1. ikke kan bevege seg av seg selv, trykk ned bremsepedalen (26) hvis den ﬁ nnes. Vri tenningsnøkkelen (61) til "0".

2. Frakople avfallsbeholderens krok (18).

3. Fjern avfallsbeholderen (17) ved bruk av håndtaket (19).

4. Vri håndtaket (A, ﬁ g. 11) oppover (ca. 90°) og la

5. ﬁ lterrammen (B) svinge utover. Ta ut støvﬁ lteret (C, ﬁ g. 11).

6. Rengjør støvﬁ lteret utendørs ved å riste det på jevnt og

7. rent underlag ved å banke lett på motsatt side (A, ﬁ g. 12) av trådduken (B). Fullfør rengjøringsprosedyren med trykkluft (C, ﬁ g. 12) på

8. maks. 6 bar, blås kun fra den siden som er beskyttet av trådnettet (B). Vær dessuten oppmerksom på følgende, avhengig av ﬁ ltertype:

Papirﬁ lter (standard): Ikke bruk vann eller

•

rengjøringsmidler til å rengjøre det, ﬁ lteret kan da skades. Polyesterﬁ lter (ekstrautstyr): For bedre rengjøring

•

er det mulig å vaske ﬁ lteret med vann og ikke- skummende vaskemidler. Dette gir bedre kvalitet på rengjøringen, selv om det reduserer levetiden på ﬁ lteret som må skiftes ut oftere. Bruk av feil rengjøringsmiddel kan ødelegge ﬁ lteret.

Kontroller ﬁ lterlegemet for revner.

9. Ved behov skal ﬁ lterhusets gummitetning (D, ﬁ g. 11)

10. rengjøres langs omkretsen, og dennes funksjon må kontrolleres. Skiftes ut ved behov. Monter komponentene i motsatt rekkefølge av

11. demonteringen, vær spesielt oppmerksom på følgende:

Monter ﬁ lteret (C, ﬁ g. 11) med trådnettet (B, ﬁ g. 12)

•

snudd mot maskinens front.

BRUKERHÅNDBOK

Figur 11

Figur 12

NORSK

S311466

S311467

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

KONTROLL OG JUSTERING AV SKJØRTHØYDE

Kjør maskinen på jevnt og egnet underlag for å kontrollere skjørthøyde. Kontroller at maskinen ikke kan bevege seg av seg selv, trykk ned bremsepedalen (26) hvis den ﬁ nnes.

Vri tenningsnøkkelen (61) til "0".

Kontroll av sideskjørt

Kontroller sideskjørtene (13 og 14) for integritet.

3. Skift ut skjørtene når de har rifter (A, ﬁ g. 13) som er lengre enn 20 mm eller sprekker/revner (B) som er lengre enn 10 mm (for skifting av skjørt, se serviceanvisningen). Kontroller at høyden fra bakken for sideskjørtene (13 og

14) er innenfor 0 og 3 mm (A, ﬁ g. 14). Ved behov juster skjørthøyden etter følgende fremgangsmåte.

Venstre skjørt

Åpne panseret (7), løsne knotten (A, ﬁ g. 16) og fjern

5. hovedkostens venstre deksel (A, ﬁ g. 17) ved å skyve det nedover for å kople fra festeinnretningene (B). Juster høyden på venstre skjørt (C, ﬁ g. 17) ved bruk av

6. spaltene (D). Monter komponentene ved å gjennomføre trinnene 5 til 6 i

7. motsatt rekkefølge.

Høyre skjørt

Fjern hovedkosten slik som beskrevet i tilhørende avsnitt.

8. Fjern hovedkostreimen (42) fra reimskiven (44). For å

9. gjøre dette enklere, roter reimskiven (44) ved å bruke viften (46) manuelt. Fjern skruene (25) og det høyre dekslet (24) sammen med

10. reimen (42). Juster skjørtets (A, ﬁ g. 18) høyde ved bruk av spaltene (B).

11. Monter komponentene ved å gjennomføre trinnene 8, 9 og

12. 10 i motsatt rekkefølge.

Figur 14 Figur 15

S311469 S311470

S311471

Figur 16

S311468

Figur 13

S311472

Figur 17

S311473

Figur 18

146 0594 000(4)2007-06 B SW 700S B

Kontroll av front- og bakskjørt

Fjern hovedkosten slik som beskrevet i tilhørende avsnitt.

13. Kontroller at front- (A, ﬁ g. 19) og bakskjørtene (B) er hele.

14. Skift ut skjørtene når de har rifter (A, ﬁ g. 13) som er lengre

15. enn 20 mm eller sprekker/revner (B) som er lengre enn 10 mm (for skifting av skjørt, se serviceanvisningen). Kontroller at:

16.

Frontskjørtet (A, ﬁ g. 15) berører gulvet lett (slik som

•

vist på ﬁ guren). Avstanden fra bakken på bakskjørtet (A, ﬁ g. 14) er

•

innenfor 0 - 3 mm (slik som vist på ﬁ guren).

Juster skjørthøyden ved bruk av spaltene på skruene ved

17. behov (C og D, ﬁ g. 19). Monter alle komponentene i motsatt rekkefølge av

18. demonteringen.

BRUKERHÅNDBOK

Figur 19

NORSK

S311474

LADING AV BATTERI

FORSIKTIG!

Lad opp batteriene når varsellampen lyser gult (63) eller rødt (64) kommer på, eller på slutten av hver rengjøringsøkt. Ved å holde batteriene ladet forlenges levetiden deres.

ADVARSEL!

Når batteriene lades ut, må de lades så snart som mulig, siden denne tilstanden forkorter levetiden til batteriene.

ADVARSEL!

Hvis maskinen er utstyrt med blybatterier (WET) produseres meget eksplosiv hydrogengass ved batterilading. Lad batteriene kun i godt ventilerte omgivelser og på god avstand fra åpne ﬂ amer. Ikke røyk mens batteriene lades opp. Når batteriene lades, skal panseret alltid holdes åpent.

ADVARSEL!

Vær ekstremt forsiktig ved lading av WET-batterier, da det kan være batterivæskelekkasjer. Batterivæsken er etsende. Hvis den kommer i kontakt med hud eller øyne, rens rikelig med vann og kontakt lege.

Kjør maskinen på jevnt underlag. Kontroller at maskinen ikke kan bevege seg av seg selv, trykk ned bremsepedalen (26) hvis

1. den ﬁ nnes. Vri tenningsnøkkelen (61) til "0".

2. Åpne panseret (7).

3. (Kun for WET-batterier) Kontroller elektrolyttnivået inne i batteriene (32). Ved behov, fyll på gjennom hettene (38).

4. La alle toppene (8) være åpne for batterilading. Rengjør ved behov den øvre overﬂ aten av batteriet. Lad batteriene på en av de følgende måtene, avhengig av om det ﬁ nnes en elektronisk batterilader (34).

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

Lade batteriene med en ekstern batterilader

Se til at batteriladeren kan brukes ved å se i bruksanvisningen for batteriladeren. Batteriladerens spenningsklasse er 12 V.

FORSIKTIG!

Bruk en batterilader som passer til den typen batterier som er installert.

Kople fra batteripluggen (33), og kople denne til den eksterne batteriladeren.

Kople den eksterne batteriladeren til det elektriske systemet.

Når batteriladingen er ferdig, kople den eksterne batteriladeren fra det elektriske systemet og fra pluggen (33).

(Kun for WET-batterier) Kontroller elektrolyttnivået inne i batteriene (32). Ved behov, fyll på gjennom hettene (38).

Kople til batterikontakten (33) til maskinen.

Lukk panseret (31). Nå er maskinen klar til bruk.

Lade batteriene med den ektroniske batteriladeren (tilbehør)

(Kun for WET-batterier) Kontroller elektrolyttnivået inne i batteriene (32). Ved behov, fyll på gjennom hettene (38).

1. Når riktig nivå er nådd, skal den øvre batterioverﬂ aten rengjøres (ved behov). La alle toppene (38) være åpne for batterilading. Kople den elektroniske batteriladerkabelen (35) til det elektriske systemet.

ADVARSEL!

Nettspenningen og frekvensen må tilsvare den elektroniske batteriladerens verdier (se bruksanvisningen for batterilader).

MERK

Når den elektroniske batteriladeren er tilkoplet det elektriske systemet, stanser alle maskinfunksjonene automatisk.

Hvis den grønne varsellampen (62) kommer på, er batteriene ladet.

3. For mer informasjon om batteriladeroperasjonen (34) se bruksanvisningen for batterilader. Kople den elektroniske batteriladerens ledning (35) fra strømuttaket og plasser den i huset på maskinen.

4. (Kun for WET-batterier) Lukk alle batterilokkene (38).

5. Lukk panseret (31). Nå er maskinen klar til bruk.

FUNKSJONSKONTROLL AV PANSERETS SIKKERHETSBRYTER

Åpne panseret (7) når maskinen er av.

Prøv å starte maskinen ved å vri tenningsnøkkelen (61) til "I". Maskinen skal ikke starte. Vri tenningsnøkkelen (61) til "0".

Lukk panseret (7).

Start maskinen ved å vri tenningsnøkkelen (61) til "I".

Åpne panseret (7). Maskinen skal slås av umiddelbart.

Vri tenningsnøkkelen (61) til "0".

Lukk panseret (7).

Hvis maskinen fortsetter driften når panseret (7) er åpent, ta straks kontakt med et autorisert servicesenter eller en forhandler.

KONTROLLERE/SKIFTE SIKRING

Kjør maskinen på jevnt underlag. Kontroller at maskinen ikke kan bevege seg av seg selv, trykk ned bremsepedalen (26) hvis

1. den ﬁ nnes. Vri tenningsnøkkelen (61) til "0".

2. Åpne panseret (7).

3. Kople fra batteripluggen (33).

4. Fjern beskyttelsen, og kontroller/skift ut relevant sikring blant følgende:

5. F1 60 A hovedsikring (36) F2 15 A sikring for sidekost (37) Gjennomfør trinnene 3 og 4 i motsatt rekkefølge.

146 0594 000(4)2007-06 B SW 700S B

BRUKERHÅNDBOK

FEILSØKING

Problem Mulig årsak Løsning

Batteripluggen er frakoplet. Tilkople batterikontakten.

Panseret er ikke riktig lukket. Lukk panseret godt. Maskinfunksjonene er ikke aktivert når tenningsbryteren vris til "I".

Hovedsikringen er åpen. Skift ut hovedsikringen (36).

NORSK

Den elektroniske batteriladeren er tilkoplet

det elektriske systemet.

Sidekosten virker ikke Sidekostsikring er åpen. Skift ut sikring for sidekost (37).

Den elektriske ﬁ lterristeren (ekstrautstyr) virker ikke.

Maskinen virker kun når den står stille, ellers slås den av og det røde varsellyset blinker.

Batterikapasiteten er lav.

Den elektriske ﬁ lterristersikringen er åpen.

Batteriene er utladet.

Batteriene er utladet. Skift ut batteriene.

Batterikapasiteten er lav.

Kople den elektroniske batteriladeren fra det elektriske systemet.

Ta kontakt med et autorisert Nilﬁ sk-Advance servicesenter.

Lad opp batteriene Hvis problemet fortsetter, må batteriene skiftes.

Kjøp batterier med høyere kapasitet (se avsnittet om tekniske egenskaper).

For ytterligere informasjon vennligst se i serviceanvisningen som ﬁ nnes hos ethvert Nilﬁ sk-Advance servicesenter.

SW 700S B 146 0594 000(4)2007-06 B

NORSK

BRUKERHÅNDBOK

SKROTING

Få maskinen skrotet av en kvaliﬁ sert demontør. Før skroting av maskinen, fjern og separer følgende materialer - de må kastes etter gjeldende lovverk:

Batterier

–

Polyester støvﬁ lter

–

hoved- og sidekoster

–

Plastkomponenter og slanger

–

Elektriske og elektroniske komponenter (*)

–

(*) Hør med nærmeste Nilﬁ sk-Advance-senter, spesielt ved skrotingn av elektriske og elektroniske komponenter.

146 0594 000(4)2007-06 B SW 700S B

BRUKSANVISNING

SVENSK

INNEHÅLLSFÖRTECKNING

INTRODUKTION .............................................................................................................................................................. 2

SYFTE OCH INNEHÅLL I DENNA MANUAL................................................................................................................................... 2

HUR MANUALEN BÖR FÖRVARAS ............................................................................................................................................... 2

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE ................................................................................................................................... 2

IDENTIFIKATIONSDATA ................................................................................................................................................................. 2

ÖVRIGA REFERENSMANUALER .................................................................................................................................................. 3

RESERVDELAR OCH UNDERHÅLL .............................................................................................................................................. 3

FÖRÄNDRINGAR OCH FÖRBÄTTRINGAR ................................................................................................................................... 3

ANVÄNDARMÖJLIGHETER ........................................................................................................................................................... 3

PRAXIS ............................................................................................................................................................................................ 3

UPPACKNING/LEVERANS ............................................................................................................................................. 3

SÄKERHET ...................................................................................................................................................................... 4

SYMBOLER ..................................................................................................................................................................................... 4

ALLMÄNNA INSTRUKTIONER ....................................................................................................................................................... 4

MASKINBESKRIVNING .................................................................................................................................................. 6

MASKINSTRUKTUR ....................................................................................................................................................................... 6

KONTROLLPANEL .......................................................................................................................................................................... 8

TILLBEHÖR/TILLVAL....................................................................................................................................................................... 8

TEKNISKA DATA ............................................................................................................................................................................. 9

KOPPLINGSSCHEMA ...................................................................................................................................................................10

KOPPLINGSSCHEMA MED ELEKTRISK FILTERSKAKARE ........................................................................................................11

ANVÄNDNING ............................................................................................................................................................... 11

BATTERIKONTROLL/-INSTÄLLNING PÅ EN NY MASKIN ...........................................................................................................11

INSTÄLLNING AV VÅT ELLER GELBATTERI .............................................................................................................................. 12

INNAN MASKINEN STARTAS ....................................................................................................................................................... 13

ATT STARTA OCH STOPPA MASKINEN ...................................................................................................................................... 13

ATT ANVÄNDA MASKINEN ........................................................................................................................................................... 13

TÖMNING AV AVFALLSBEHÅLLARE ........................................................................................................................................... 14

NÄR MASKINEN ANVÄNTS .......................................................................................................................................................... 14

ATT FLYTTA MASKINEN ............................................................................................................................................................... 14

OM MASKINEN INTE ANVÄNDS PÅ LÄNGE ............................................................................................................................... 14

FÖRSTA ANVÄNDNINGSTIDEN ................................................................................................................................................... 14

UNDERHÅLL ................................................................................................................................................................. 15

TABELL FÖR REGELBUNDET UNDERHÅLL ............................................................................................................................... 15

KONTROLL OCH JUSTERING AV HUVUDBORSTENS HÖJD ................................................................................................... 16

BYTE AV HUVUDBORSTE............................................................................................................................................................ 17

KONTROLL OCH JUSTERING AV SIDOBORSTENS HÖJD ....................................................................................................... 18

BYTE AV SIDOBORSTE................................................................................................................................................................ 18

KONTROLL OCH RENGÖRING AV DAMMFILTER ...................................................................................................................... 19

KONTROLL OCH JUSTERING AV KLAFFHÖJD .......................................................................................................................... 20

ATT LADDA BATTERIET ............................................................................................................................................................... 21

KONTROLL AV HUVENS SÄKERHETSSTAV ............................................................................................................................... 22

KONTROLL/BYTE AV SÄKRING................................................................................................................................................... 22

FELSÖKNING ................................................................................................................................................................ 23

KASSERING .................................................................................................................................................................. 24

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

INTRODUKTION

OBS!

Siffrorna inom parentes hänvisar till komponenter som visas i kapitlet Maskinbeskrivning.

SYFTE OCH INNEHÅLL I DENNA MANUAL

Syftet med denna manual är att tillhandahålla användaren med all nödvändig information för att kunna använda maskinen på ett säkert och autonomt sätt. Den innehåller information om tekniska speciﬁ kationer, säkerhet, användning, förvaring, underhåll, reservdelar och kassering. Innan något arbete utförs med maskinen, måste användare och kvaliﬁ cerade tekniker läsa denna manual noggrant. Kontakta Nilﬁ sk-Advance om du har frågor med avseende på hur instruktionerna ska tolkas och för ytterligare information.

MÅL

Denna manual är avsedd för användare och tekniker som är kvaliﬁ cerade att utföra maskinunderhåll. Användare får inte utföra underhåll som är förbehållen kvaliﬁ cerade tekniker. Nilﬁ sk-Advance är inte ansvarigt för skador som uppkommer i samband med överträdelse av denna restriktion.

HUR MANUALEN BÖR FÖRVARAS

Denna instruktionsmanual bör förvaras i närheten av maskinen, i ett lämpligt fack, långt från vätskor och andra ämnen som kan skada den.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Försäkran om överensstämmelse, som levereras med maskinen, intygar maskinen uppfyller gällande lagar.

OBS!

Två kopior av den ursprungliga försäkran om överensstämmelse bifogas med maskindokumentationen.

IDENTIFIKATIONSDATA

Maskinmodell och serienummer ﬁ nns markerade på skylten (50). Maskinens årsmodell ﬁ nns i försäkran om överensstämmelse och framgår även av de två första siffrorna i maskinens serienummer. Denna information är bra att ha till hands när du behöver reservdelar till maskinen. Använd nedanstående tabell för att skriva ner maskinens identiﬁ kationsdata.

MASKINENS modell ..........................................................................

MASKINENS serienummer ...............................................................

146 0594 000(4)2007-06 B SW 700S B

BRUKSANVISNING

SVENSK

ÖVRIGA REFERENSMANUALER

Övriga manualer som levereras med maskinen:

Användarmanual för den elektroniska batteriladdaren (om levererad med maskinen), ska betraktas som en väsentlig del av

–

denna manual Reservdelslista sopmaskin

–

Övriga tillgängliga manualer:

Servicemanual (som kan konsulteras hos alla Nilﬁ sk-Advance Servicecenter)

–

RESERVDELAR OCH UNDERHÅLL

Alla nödvändiga användar-, underhålls- och reparationsarbeten ska utföras av kvaliﬁ cerad personal eller av Nilﬁ sk-Advance Servicecenter. Använd endast originalreservdelar och -tillbehör. Ring Nilﬁ sk-Advance för service eller för att beställa reservdelar och tillbehör. Glöm inte ange modell- och serienummer.

FÖRÄNDRINGAR OCH FÖRBÄTTRINGAR

Nilﬁ sk-Advance förbättrar hela tiden sina produkter och förbehåller sig rätten att göra förändringar och förbättringar efter godtycke utan att vara tvungna att anbringa sådana fördelar till nyligen sålda maskiner. Förändringar och/eller ytterligare tillbehör måste godkännas och utföras av Nilﬁ sk-Advance.

ANVÄNDARMÖJLIGHETER

Sopmaskinen har utformats och byggts för att rengöra (genom att sopa och dammsuga) jämna och plana golv samt för att samla upp damm och lättare skräp i privata och industriella miljöer under säkra arbetsförhållanden av en kvaliﬁ cerad användare.

PRAXIS

Framåt, bakåt, främre, bakre, vänster eller höger är termer som används med avseende på användarens position, dvs. med händerna på styrstången (3).

UPPACKNING/LEVERANS

Följ instruktionerna som ﬁ nns på kartongen för att packa upp maskinen försiktigt. Kontrollera vid leverans att maskinen och dess förpackning inte skadats under transporten. Om skadan är synlig, behåll förpackningen och låt transportören inspektera den. Kontakta transportföretaget omedelbart så att fraktskadeanmälan kan göras. Kontrollera att maskinen är utrustad med följande funktioner:

Tekniska dokument:

–

Användarmanual sopmaskin

• Manual till elektronisk batteriladdare (om sådan är installerad på maskinen)

• Reservdelslista sopmaskin

•

Nr 1 60 A huvudsäkring (36)

–

Nr 1 15 A sidoborstens säkring (37)

–

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

SÄKERHET

Följande symboler visar eventuellt farliga situationer. Läs denna information noggrant och vidtag nödvändiga åtgärder för att skydda människor och föremål. Användarens samarbete är nödvändigt för att förhindra skador. Inget förebyggande olycksprogram är effektivt utan ett fullständigt samarbete med den person som är ansvarig för maskinens drift. De ﬂ esta olyckor som sker på en fabrik, under arbete eller transport, orsakas av att de enklaste regler inte följs. En försiktig användare är den bästa garantin mot olyckor och är nödvändig för framgångsrika förebyggande säkerhetsföreskrifter.

SYMBOLER

FARA!

Indikerar en farlig situation med risk att dö för användaren.

VARNING!

Indikerar en potentiell risk för skador på personer eller föremål.

SE UPP!

Indikerar en varning eller anmärkning som har att göra med viktiga eller användbara funktioner. Beakta särskilt avsnitten som är markerade med denna symbol.

OBS!

Indikerar en anmärkning som har att göra med viktiga eller användbara funktioner.

KONSULTERING

Indikerar nödvändigheten att se användarmanualen innan arbete utförs.

ALLMÄNNA INSTRUKTIONER

Speciﬁ ka varningar om eventuella skador för människor och maskin visas nedan.

FARA!

Vrid tändningsnyckeln till "0" och koppla ur batterierna innan underhålls- eller reparationsarbete utförs.

–

Denna maskin får endast användas av kvaliﬁ cerad och auktoriserad personal. Barn eller handikappade

–

personer får inte använda denna maskin. Håll batterierna borta från gnistor, lågor och glödande material. Vid normal användning frigörs explosiva

–

ångor. Bär inga smycken vid arbete nära elektriska komponenter.

–

Arbeta inte under upplyft maskin såvida den inte är säkrad.

–

Vid arbete under den öppna huven, kontrollera att den inte kan stängas av misstag.

–

Använd inte maskinen i närheten av giftiga, farliga, lättantändliga och/eller explosiva pulver, vätskor eller

–

ångor. Om maskinen har blybatterier (WET), producerar batteriladdning mycket explosiv vätgas. Låt huven vara

–

öppen vid laddning av batteriet och ladda endast batteriet i väl ventilerade utrymmen och långt från öppen eld. När blybatterierna (VÅT) installerats i denna maskin, får den ej lutas mer än 30° från sitt horisontella läge

–

för att förhindra att den mycket frätande syran läcker ut från batterierna. Avlägsna batterierna när maskinen måste lutas för underhåll.

146 0594 000(4)2007-06 B SW 700S B

BRUKSANVISNING

VARNING!

Läs noggrant alla instruktioner innan du utför något underhålls-/reparationsarbete.

–

Vidtag alla nödvändiga åtgärder för att förhindra att hår, smycken och lösa kläder fastnar i maskinens

–

rörliga delar. För maskiner med elektronisk batteriladdare (tillval):

–

Innan batteriladdaren används, kontrollera att den frekvens och den spänning som anges på maskinens

•

serienummerskylt överensstämmer med nätspänningen. Drag eller bär inte maskinen i batterliladdarens kabel. Använd aldrig batteriladdarens kabel som

•

handtag. Kläm inte batteriladdarens kabel i en dörr eller drag inte batteriladdarens kabel över vassa kanter eller runt hörn. Kör inte över batteriladdarens kabel med maskinen. Håll batteriladdarens kabel borta från uppvärmda ytor. Ladda inte batterierna om batteriladdarens kabel eller kontakten är skadad. Kontakta Nilﬁ sk-Advance

•

Servicecenter om batteriladdarkabeln är skadad. Lämna aldrig maskinen oövervakad när den är ansluten för att minska risken för brand, elchock eller

•

skador. Koppla bort batteriladdaren från elnätet innan underhållsarbete utföres.

Om maskinen har blybatterier (WET), rök inte när batterierna laddas.

–

Lämna inte maskinen oövervakad med tändningsnyckeln i låset och parkeringsbromsen oaktiverad.

–

Använd inte maskinen på underlag som har en lutning som överskrider speciﬁ kationerna.

–

Använd inte maskinen i utrymmen som är för dammiga.

–

Spola inte maskinen med direkta vattenstrålar eller frätande ämnen. Använd inte tryckluft för att rengöra

–

denna maskin, förutom ﬁ ltren (se motsvarande avsnitt). När du använder maskinen, se till att tredje part, och då särskilt barn, inte utsätts för fara.

–

Placera inga burkar innehållande vätska på maskinen.

–

Maskinens förvaringstemperatur ska vara mellan 0°C och +40°C.

–

Maskinens arbetstemperatur ska vara mellan 0°C och +40°C.

–

Fuktigheten ska vara mellan 30 % och 95 %.

–

Skydda alltid maskinen mot solljus, regn och dåligt väder både vid användning och vid förvaring.

–

Använd inte maskinen för transport eller för bogsering.

–

Låt inte borstarna vara igång när maskinen är stillastående, då detta kan skada golvet.

–

Använd en pulverbrandsläckare vid brand, inte en vattenbrandsläckare.

–

Kör inte in i hyllor eller byggnadsställningar där det ﬁ nns risk för fallande föremål.

–

Anpassa farten till golvets skick.

–

Använd inte maskinen på underlag som har en lutning som överskrider speciﬁ kationerna.

–

Maskinen får inte användas på allmänna vägar eller gator.

–

Manipulera inte maskinens skyddsanordningar.

–

Följ maskinens underhållsinstruktioner noggrant.

–

Avlägsna eller ändra inte skyltarna som sitter på maskinen.

–

Om maskinen felar, se till att felen inte beror på brister i underhållet. Begär annars assistans från

–

auktoriserad personal eller från ett auktoriserat servicecenter. Om delar måste bytas ut, begär ORIGINAL reservdelar från en auktoriserad försäljare eller återförsäljare.

–

För att garantera att maskinen fungerar som den ska, ska auktoriserad personal eller auktoriserat

–

servicecenter utföra det regelbundna underhållet som ﬁ nns närmare beskrivet i denna manual. Maskinen måste kasseras på rätt sätt eftersom det ﬁ nns farliga giftämnen (batterier, oljor, plast, etc.) som

–

måste återvinnas på särskilda återvinningsstationer (se kapitlet "Kassering").

–

Om maskinen används enligt instruktionerna, är vibrationerna inte skadliga. Maskinens vibrationsnivå är mindre än 2,5 m/s

(EN 1033-1995-08).

SVENSK

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

MASKINBESKRIVNING

MASKINSTRUKTUR

Kontrollpanel

1. Lyft sidoborste fäste

2. Styrstång

3. Manöverspak

4. Styrstångens justeringsknappar

5. Burkhållare

6. Huv

7. Bakhjul på fast axel

8. Framhjul, styrning

9. Sidoborste

10. Huvudborste

11. Vred för att lyfta och justera sidoborstens höjd

12. Vänster sidoklaff

13. Höger sidoklaff

14. Främre klaff

15. Bakre klaff

16.

Avfallsbehållare

17. Avfallsbehållare krok

18. Handtag, avfallsbehållare

19. Manuellt handtag ﬁ lterskakaren

20. Rörlig lucka huvudborste

21. Huvudborsten höjdjusterare vänster sida

22. Huvudborsten höjdjusterare höger sida

23. Höger lucka huvudborste

24. Fästskruvar huvudborstens högra lucka

25. Pedalbroms på framhjul (tillval)

26.

18 19 20

10 26 9

S311487

146 0594 000(4)2007-06 B SW 700S B

MASKINSTRUKTUR (fortsättning)

Huv (öppen)

31. Batterier

32. Batterikontakt

33. Elektronisk batteriladdare (tillval)

34. Elektrisk batteriladdarkabel

35. Huvudsäkring

36. Sidoborstens säkring

37. Batterilock (endast för VÅTA batterier)

38. Batteriväljare bly (WET) eller gel (GEL) ﬁ nns på den

39. elektroniska batteriladdaren (tillval) Diagram batterianslutning

40. Varningslampa laddat batteri (grön)

41. Huvudborstens åtdragning

42. Drivrem

43.

BRUKSANVISNING

Huvudborstens drivskiva

44. Drivskiva bakhjul

45. Insugningsﬂ äkt

46. Huvudmotor

47. Batterilåda

48. Huvens säkerhetsbrytare

49. Serienummerplåt/tekniska speciﬁ kationer/EC-intyg

50.

SVENSK

SW 700S B 146 0594 000(4)2007-06 B

S311452

SVENSK

BRUKSANVISNING

KONTROLLPANEL

61.

Tändningsnyckel:

•

Läge "0": Maskinen är frånslagen och alla funktioner är frånslagna

•

Läge "I": Maskinen är påslagen och alla funktioner är aktiverade

62.

Varningslampa urladdat batteri (röd)

63.

Varningslampa batteri urladdat till hälften (gul)

64.

Varningslampa laddat batteri (grön)

65.

Display

66.

Display valknapp:

•

Timräknare

•

Tim- och minuträknare

•

Batterispänning (V)

67.

Brytare elektrisk ﬁ lterskakare (tillval)

68.

Fästskruvar instrumenttavla

69.

Instrumenttavla

6463

S311453

TILLBEHÖR/TILLVAL

Förutom standardkomponenterna, kan maskinen utrustas med följande tillbehör/tillval, i enlighet med maskinens användarbehov:

GEL-batterier

–

Elektronisk batteriladdare

–

Huvud- och sidoborstar med hårdare eller mjukare borst

–

Antistatiskt dammﬁ lter av polyester eller polyester BIA C

–

Elektrisk ﬁ lterskakare

–

Framhjul med bromspedal

–

Klaffar av olika material

–

För ytterligare information om tillvalstillbehör, kontakta en auktoriserad återförsäljare.

146 0594 000(4)2007-06 B SW 700S B

BRUKSANVISNING

TEKNISKA DATA

Allmänt Värden

Maskinlängd 1.070 mm

Maskinbredd (utan sidoborstar) 667 mm

Maskinhöjd (inklusive nedsänkt styrstång) 836 mm

Styrstångens min./max. höjd 824/1.120 mm

Rengöringsbredd (utan sidoborste) 500 mm

Rengöringsbredd (med sidoborste) 720 mm

Min. avstånd från golvet (klaffar ingår inte) 40 mm

Huvudborstens storlek (diameter x längd) 265 mm x 500 mm

Sidoborstens diameter 420 mm

Huvudborstens hastighet 400 varv/min

Sidoborstens hastighet 52 varv/min

Framhjul, styrning 125/37,5-50 mm

Bakre styrhjulets storlek (diameter x bredd) 250 x 50 mm

Maskinens totala vikt (utan batterier) 84 kg

Avfallsbeållarens kapacitet 40 l

Huvudborst- och ﬂ äktmotor 600 W

Sidoborstmotor 24 W

Motor ﬁ lterskakare (tillval) 10 W

Ljudtrycksnivå vid arbetsstationen (A L

Vibrationsnivå vid användarens armar (*) Lägre än 2,5 m/s

) 64 dB (A)

SVENSK

(*) Vid normal arbetsbelastning på jämnt asfaltsunderlag.

Prestanda Värden

Maximal hastighet framåt 4,4 km/h

Lutning 2%

Batterier Värden

Batterispänning 12 V

Standardbatterier Bly med batterisyra (WET)

Tillvalsbatteri Gel, hermetiskt (GEL)

Min. batterikapacitet 140 Ah C5

Batteriernas max. kapacitet 240 Ah C5

Batterifackets max. storlek (längd x bredd x höjd) 398 x 262 x 283 mm

Dammuppsugning och ﬁ ltrering Värden

Dammpappersﬁ lter 5-10 m2 m

Huvudborstens insugningsutrymme 12 mm H2O

Aktivering ﬁ lterskakare Manuell (elektrisk, tillval)

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

KOPPLINGSSCHEMA

BRUKSANVISNING

Nyckel

CH1 Batteriladdare

C1 Batterikontakt

C2 Batteriladdarkontakt EB1 Kretskort ES1 Elektromagnetisk brytare

F1 Huvudsäkring (60 A)

F2 Sidoborstens säkring (15 A)

F3 Filterskakarsäkring (15 A)

M1 Huvudborstens motor

M2 Sidoborstmotor

M3 Filterskakarens motor

R1 Filterskakarrelä

SW1 Tändningsbrytare SW2 Huvens säkerhetsbrytare SW3 Filterskakarbrytare

KOPPLINGSSCHEMA

SW2

Färgkod

BK Svart BU Blå BN Brun GN Grön GY Grå OG Orange

PK Rosa RD Röd

VT Lila WH Vit

YE Gul

SW1

BATTERIES 12V

ES1

EB1

V- Out

V+

Gel

S311454

146 0594 000(4)2007-06 B SW 700S B

KOPPLINGSSCHEMA MED ELEKTRISK FILTERSKAKARE

BRUKSANVISNING

SVENSK

BATTERIES 12V

SW2

SW1

ES1

YE BU

SW3

EB1

V- Out

V+

Gel

ANVÄNDNING

VARNING!

På maskinen ﬁ nns det klistermärken som indikerar:

FARA

–

VARNING

–

FÖRSIKTIG

–

KONSULTERING

–

När användaren läser denna manual ska han/hon vara uppmärksam på symbolerna på skyltarna. Dessa skyltar får under inga som helst omständigheter täckas över och ska omedelbart ersättas om de skadas.

S311455

BATTERIKONTROLL/-INSTÄLLNING PÅ EN NY MASKIN

Maskinen behöver ett 12 V batteri eller två 6 V batterier, som ansluts i enlighet med ritningen (40).

OBS!

Om maskinen har en elektronisk batteriladdare (34), måste denna anslutas till batterierna för att maskinen ska fungera.

Maskinen kan ställas in på ett av följande sätt:

VÅT- eller GEL-batterier är redan monterade på maskinen

VÅT-batterier ﬁ nns installerade i maskinen, men elektrolyt saknas

Utan batterier

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

Beroende på maskinkonﬁ guration, gör följande.

VÅT- eller GEL-batterier är redan monterade på maskinen

Öppna huven (7) och kontrollera att batterierna är anslutna till maskinen med kontakten (33).

Stäng huven (7).

Sätt i tändningsnyckeln (61) i kontrollpanelen och vrid till läge ”I” utan att dra i spaken (4). När den gröna varningslampan (64) tänds, är batterierna laddade.

Annars måste batterierna laddas upp (se underhållskapitlet för vidare instruktioner).

VÅT-batterier ﬁ nns installerade i maskinen, men elektrolyt saknas

Öppna huven (7).

Avlägsna batteriernas (32) lock (38).

VARNING!

Var noggrann när du arbetar med svavelsyralösning eftersom det är frätande. Vid hud- eller ögonkontakt, skölj noggrant och kontakta läkare. Batterier måste fyllas i ett väl ventilerat utrymme. Bär skyddsglasögon.

Fyll varje batteri med svavelsyralösning för batterier (densitet från 1,27 till 1,29 kg vid 25°C) i enlighet med instruktionerna i batterimanualen. Rätt mängd svavelsyralösning ﬁ nns angivet i användar- och underhållsmanualen för batteriet.

Låt batterierna vila och fyll på svavelsyralösning i enlighet med instruktionerna i manualen.

Ladda batterierna (se instruktionerna i underhållsavsnittet).

Utan batterier

Köp lämpliga batterier (se kapitlet om tekniska egenskaper och ritning (40)). Rådgör med kvaliﬁ cerade batteriåterförsäljare för batterival och installation.

Anslut batterierna utan att anslut batterikontakten (33).

Ställ in maskin och batteriladdaren (om sådan ﬁ nnes) enligt installerad batterityp, enligt proceduren som visas i nästa avsnitt.

BRUKSANVISNING

INSTÄLLNING AV VÅT ELLER GELBATTERI

OBS!

Om maskinen har en elektronisk batteriladdare (34), måste denna anslutas till batterierna för att maskinen ska fungera.

I enlighet med vald batterityp (WET eller GEL) utför inställningen på maskinens elektroniska panel och batteriladdaren (om sådan ﬁ nns installerad på maskinen), följ nedanstående instruktioner:

Maskininställning

Vrid tändningsnyckeln (61) till "0".

1. Öppna huven (7).

2. Maskinens fabriksinställningar är gjorda för blybatterier

3. (VÅTA). Om denna inställning motsvarar den batterityp som installerats i maskinen kan du gå vidare till nästa avsnitt, annars måste du göra detta: Kontrollera att batterikontakten (33) är frånkopplad.

4. Stäng huven (7).

5. Avlägsna skruvarna (68) och avlägsna instrumenttavlan (69)

6. försiktigt. Installera en korskoppling (A, Fig. 1) på kontakterna för

7. WET (B) för blybatteri eller på kontakterna för GEL (C) för gelbatteri. Sätt tillbaka instrumenttavlan (69) och drag åt skruvarna

8. (68). Anslut batterikontakten (33).

Figur 1

S311456

146 0594 000(4)2007-06 B SW 700S B

BRUKSANVISNING

SVENSK

Inställning batteriladdare

Vrid tändningsnyckeln (61) till läge ”0”; öppna huven (7) och vrid omkopplaren (39) till "WET" för blybatterier eller till "GEL" för

1. gelbatterier. Ladda batterierna (se instruktionerna i underhållsavsnittet).

INNAN MASKINEN STARTAS

SE UPP!

Kontrollera att avfallsbehållaren (17) är ordentligt stängd innan maskinen startas.

ATT STARTA OCH STOPPA MASKINEN

Starta maskinen

Justera styrstången (3) med vreden (5) för en bekväm arbetsställning.

Sänk sidoborsten (10), koppla därefter från fästet (2) och sänk vredet (12) (utan att vrida det).

OBS!

Sidoborsten (10) kan höjas och sänkas när den är igång.

Sätt i tändningsnyckeln (61) i kontrollpanelen och vrid till läge ”I” utan att dra i spaken (4).

Kontrollera att den gröna varningslampan (64) tänds. Om den gula (62) eller röda (63) varningslampan tänds, vrid tändningsnyckeln till läge "0" och ladda batterierna (se beskrivning i Underhållskapitlet).

Drag försiktigt i manöverspaken (4) tills maskinen börjar röra på sig. Hastigheten är proportionell mot trycket på manöverspaken (4).

Att stanna maskinen

För att stanna maskinen släpp manöverspaken (4) helt. För att stänga av borstarna, vrid tändningsnyckeln (61) till läge ”0”. För att stänga av sidoborsten (10), lyft vredet (12) (utan att vrida det) och koppla in fästet (2).

ATT ANVÄNDA MASKINEN

Undvik långa stopp med maskinen i samma läge och roterande borstar: detta kan orsaka märken på golvet.

För korrekt maskinanvändning måste dammﬁ ltret vara så rent som möjligt. För att rengöra ﬁ ltret när borstarna är igång, slå på ﬁ lterskakaren så här och beroende på vilken ﬁ lterskakare som ﬁ nns installerad:

•

Manuell ﬁ lterskakare: Vrid tändningsnyckeln till "0". Drag handtaget (20) helt utåt och släpp det plötsligt. Den inre returfjädern slår mot dammﬁ ltrets stativ och skakar det. Upprepa detta ﬂ era gånger. Vrid startnyckeln till läge “I” och börja sopa igen.

•

Elektrisk ﬁ lterskakare (tillval): Tryck på ﬁ lterskakarbrytaren (67) i några sekunder. Huvudmotorn och maskinens alla funktioner stannas automatiskt.

OBS!

Upprepa ﬁ lterskakningsproceduren minst var 10:e minut. Detta intervall kan ändras beroende på hur dammigt område är som ska rengöras.

OBS!

När dammﬁ ltret är tilltäppt och/eller avfallsbehållaren är full kan maskinen inte samla upp damm eller skräp.

SE UPP!

Arbeta inte på våta golv för att förhindra att dammﬁ ltret skadas.

Avfallsbehållaren (17) ska tömmas efter varje arbetsperiod och när den är full.

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

TÖMNING AV AVFALLSBEHÅLLARE

Stoppa maskinen genom att släppa manöverspaken (4).

1. Vrid tändningsnyckeln (61) till "0".

2. Koppla loss avfallsbehållaren (18) genom att dra i dess nedre ände.

3. Med handtaget (19) avlägsna avfallsbehållaren (17) och töm den i lämplig behållare.

4. Sätt tillbaka avfallsbehållaren (17) och sätt tillbaka kroken (18).

5. Maskinen är klar att användas igen.

NÄR MASKINEN ANVÄNTS

Utför följande innan du lämnar maskinen efter arbetspass.

Rengör dammﬁ ltret med hjälp av den manuella ﬁ lterskakaren (20) eller den elektriska ﬁ lterskakaren (67) (om tillgänglig).

1. Töm avfallsbehållaren (17) (se anvisningarna i föregående avsnitt).

2. Lyft sidoborsten med vredet (12).

3. Avlägsna tändningsnyckeln (61).

4. Se till att maskinen inte kan ﬂ ytta sig av sig själv.

5. Tryck på bromspedalen (26), om tillgänglig.

ATT FLYTTA MASKINEN

Maskinen kan ﬂ yttas med tändningsnyckeln (61) i lägena ”0” och ”I”.

OM MASKINEN INTE ANVÄNDS PÅ LÄNGE

Om du på förhand vet att maskinen inte kommer att användas under mer än 30 dagar, gör följande:

Kontrollera att maskinens förvaringsutrymme är torrt och rent.

1. Koppla bort batterikontakten (33).

2. Lyft maskinen så att kåporna, huvudborsten och hjulen inte nuddar marken.

3. Om den elektriska batteriladdaren (34) är installerad, koppla ur den positiva batteriterminalen (+) från batteriets (+)-pol (32).

FÖRSTA ANVÄNDNINGSTIDEN

Kontrollera maskinens ﬁ xerande och anslutande delar så att de är ordentligt åtdragna samt kontrollera synliga delar inte är skadade eller läcker efter de första 8 timmarna.

146 0594 000(4)2007-06 B SW 700S B

BRUKSANVISNING

SVENSK

UNDERHÅLL

Maskinens livslängd och maximala driftsäkerhet garanteras av korrekt och regelbundet underhåll. I följande tabell visas regelbundet underhåll. Visade intervall kan variera beroende på särskilda arbetsvillkor, som bestäms av underhållsansvarig.

Allt periodiskt eller särskilt underhåll måste utföras av utbildad personal, eller av ett auktoriserat servicecenter. Denna manual beskriver endast det enklaste och vanligaste underhållet. För andra underhållsprocedurer som ﬁ nns i tabellen för regelbundet underhåll se "Servicemanualen" som ﬁ nns hos alla servicecenter.

VARNING!

Maskinen måste vara avstängd och batterierna måste, om nödvändigt, vara urkopplade innan underhåll utföres. Läs dessutom instruktionerna i säkerhetskapitlet noggrant innan underhållsarbete utförs.

TABELL FÖR REGELBUNDET UNDERHÅLL

Procedur Vid leverans

Kontroll av batterisyrans nivå (1)

Kontroll och justering av huvud- och sidoborstars höjd

Kontroll och rengöring av dammﬁ lter (1)

Kontroll och justering av klaffhöjd

Kontroll av motorhuvens säkerhetsstav

Kontroll av ﬁ lterskakarens funktion (*)

Justering drivremmens åtdragningsanordning (*)

Översyn drivrem: drivsystem, huvudborste (*)

Åtdragande av muttrar och skruvar (*)

Byte av drivrem: drivsystem, huvudborste (*)

Kontroll/byte av huvudborstmotorns elborste (*)

Var 10:e

timme

Var 50:e

timme

Var 100:e

timme

Var 200:e

timme

Var 400:e

timme

(*) För motsvarande procedur, se servicemanualen. (1) Eller före start.

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

KONTROLL OCH JUSTERING AV HUVUDBORSTENS HÖJD

OBS!

Det ﬁ nns borstar med hårdare och mjukare borst. Detta moment är tillämpligt för alla typer av borstar.

Kontrollera huvudborstens avstånd till golvet enligt nedan:

•

Kör maskinen till ett plant underlag. Håll maskinen stillastående och rotera huvudborsten under några sekunder.

•

Stanna huvudborsten, ﬂ ytta sedan maskinen och stäng av den.

•

Kontrollera huvudborstens mönster (A, Fig. 2), och att dess längd är mellan 2 till 4 cm bred.

•

Om mönstret (A, Fig. 4) är annorlunda, måste borsthöjden justeras enligt steg 2.

Se till att maskinen inte kan ﬂ ytta sig av sig själv. Tryck på bromspedalen (26), om tillgänglig.

Vrid tändningsnyckeln (61) till "0".

Lossa vreden (A, Fig. 3) på maskinens båda sidor.

Lossa vreden (A, Fig. 3) på maskinens båda sidor och ﬂ ytta om nödvändigt huvudborstens mätare (B). Drag därefter åt vreden (A) igen.

OBS!

Mätaren (B, Fig. 3) måste vara i samma läge på maskinens båda sidor. Den maximala skillnaden som tillåts för att få mönstret (A, Fig. 2) som visas i steg 1 (2 till 4 cm bredd) är två spår.

Utför steg 1 igen och kontrollera att huvudborsten har rätt höjd från golvet.

När borsten är för sliten för att justeras ska den bytas enligt nästa avsnitt.

SE UPP!

Om huvudborstens mönster är överﬂ ödigt (större än 4 cm), påverkas maskinens normala användning och de rörliga eller elektriska delarna kan överhettas, och reducera maskinens livslängd. Var mycket försiktig vid utförandet av ovanstående kontroller och använd endast maskinen i enlighet med angivna förhållanden.

S311457 S311458

Figur 2 Figur 3

146 0594 000(4)2007-06 B SW 700S B

BRUKSANVISNING

SVENSK

BYTE AV HUVUDBORSTE

SE UPP!

Vi rekommenderar att du använder skyddshandskar när du byter huvudborste, då det kan ﬁ nnas skräp mellan borsten.

Kör maskinen på ett jämnt underlag och tryck ned bromspedalen (26) (om tillgänglig).

1. Vrid tändningsnyckeln (61) till "0".

2. Lossa vreden (A, Fig. 4) på maskinens båda sidor.

3. Flytta huvudborstens mätare (B, Fig. 4) tills huvudborsten når max. avstånd från underlaget. Drag åt rattarna (A, Fig. 4).

4. Öppna huven (7).

5. Lossa handtaget på maskinens vänstersida (C, Fig. 4).

6. Avlägsna huvudborstens kåpa (A, Fig. 5) genom att trycka den nedåt för att lossa fästena (B).

7. Avlägsna huvudborsten (C, Fig. 5).

8. Kontrollera även att det inte ﬁ nns smuts eller främmande föremål (rep, trasor etc.) i navet (A, Fig. 6).

9. Den nya huvudborsten måste installeras med borstraderna (A, Fig. 7) böjda enligt ﬁ guren.

10. Installera den nya huvudborsten och kontrollera att nätet (A, Fig. 8) passar ordentligt på motsvarande drivnav (A, Fig. 6).

11. Sätt tillbaka huvudborstens kåpa (A, Fig. 5) genom att kugga in fästena (B).

12. Drag åt rattarna (C, Fig. 4).

13. Justera huvudborstens höjd enligt föregående avsnitt.

14.

S311459 S311460

Figur 4 Figur 5

S311461 S311462 S311463

Figur 6 Figur 7 Figur 8

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

KONTROLL OCH JUSTERING AV SIDOBORSTENS HÖJD

OBS!

Det ﬁ nns borstar med hårdare och mjukare borst. Detta moment är tillämpligt för alla typer av borstar.

Kontrollera sidoborstens avstånd till golvet enligt nedan:

1. Kör maskinen till ett jämnt underlag och sänk

• sidoborsten. Håll maskinen stillastående och rotera sidoborsten

• under några sekunder. Stanna sidoborsten, ﬂ ytta sedan maskinen och stäng

• av den. Kontrollera att sidoborstens mönster överensstämmer

• med ﬁ guren (A, Fig. 9). Om mönstret är annorlunda, måste sidoborstens höjd justeras enligt följande steg.

Vrid ratten (B, Fig. 9) medurs eller moturs för att justera

2. sidoborstens höjd. Gå tillbaka till steg 1 för att kontrollera att sidoborsten har

3. rätt höjd från golvet. När borsten är för sliten för att justeras ska den bytas

4. enligt nästa avsnitt.

BYTE AV SIDOBORSTE

SE UPP!

Vi rekommenderar att du använder skyddshandskar när du byter huvudborste, då det kan ﬁ nnas skräp mellan borsten.

Kör maskinen på ett jämnt underlag och tryck ned

1. bromspedalen (26) (om tillgänglig).

Vrid tändningsnyckeln (61) till "0". Tryck in ﬂ ikarna (A, Fig. 10) på sidoborstens insida och

3. avlägsna därefter borsten (B) genom att koppla loss den från dess fyra stift (C). Installera den nya borsten på maskinen genom att kugga

4. in den på stiften (C, Fig. 10) och på ﬂ ikarna (A). Justera sidoborstens höjd enligt föregående avsnitt.

S311464

Figur 9

S311465

Figur 10

146 0594 000(4)2007-06 B SW 700S B

KONTROLL OCH RENGÖRING AV DAMMFILTER

OBS!

Förutom standardpappersﬁ lter ﬁ nns även polyesterﬁ lter. Följande procedur tillämpas på båda.

Kör maskinen till ett plant underlag. Se till att maskinen

1. inte kan ﬂ ytta sig av sig själv. Tryck på bromspedalen (26), om tillgänglig. Vrid tändningsnyckeln (61) till "0".

2. Koppla från avfallsbehållarens krok (18).

3. Avlägsna avfallsbehållaren (17) med handtaget (19).

4. Vrid handtaget (A, Fig. 11) uppåt (ca. 90°), och låt

5. ﬁ lterstativet (B) rotera utåt. Avlägsna dammﬁ ltret (C, Fig. 11).

6. Rengör dammﬁ ltret utomhus genom att skaka det på en

7. jämn och ren yta, knacka på sidan (A, Fig. 12), mittemot järntrådsduken (B). Avsluta rengöringen med att blåsa tryckluft (C, Fig. 12) på

8. max. 6 bar från den sidan som skyddas av metallduken (B). Beroende på ﬁ ltertyp, var uppmärksam på följande:

Pappersﬁ lter (standard): Använd inte vatten eller

•

tvättmedel för att rengöra det. Filtret kan skadas.

•

Polyesterﬁ lter (tillval): För bättre rengöring, kan ﬁ ltret tvättas med vatten och icke-löddrande tvättmedel. Detta rengör bättre, men reducerar ﬁ ltrets livslängd vilket innebär att det måste bytas oftare. Användandet av olämpliga tvättmedel kan skada ﬁ ltret.

Kontrollera att ﬁ ltret inte är skadat.

10.

Rengör, om nödvändigt, ﬁ lterutrymmets gummipackning (D, Fig. 11) längs dess omkrets och kontrollera dess tillstånd. Byt om nödvändigt.

11.

Montera delarna i omvänd ordning och var särskilt uppmärksam på följande:

•

Installera ﬁ ltret (C, Fig. 11) med järntrådsduken (B, Fig.

12) vänd mot maskinens framsida.

BRUKSANVISNING

Figur 11

Figur 12

SVENSK

S311466

S311467

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

KONTROLL OCH JUSTERING AV KLAFFHÖJD

Kör maskinen till ett plant underlag där klaffhöjden kan kontrolleras. Se till att maskinen inte kan ﬂ ytta sig av sig själv. Tryck på bromspedalen (26), om tillgänglig.

Vrid tändningsnyckeln (61) till "0".

Kontroll av sidoklaff

Kontrollera sidoklaffarnas (13 och 14) integritet.

3. Byt klaff när den har jack (A, Fig. 13) som är större än 20 mm eller sprickor/revor (B) som är större än 10 mm (se "Servicemanualen" för byte av klaff). Kontrollera att sidoklaffarnas (13 och 14) avstånd till golvet

4. är inom 0 till 3 mm (A, Fig. 14). Om nödvändigt, justera klaffhöjden så här.

Vänster klaff

Öppna huven (7) lossa vredet (A, Fig. 16) och avlägsna

5. huvudborstens vänstra lucka (A, Fig. 17) genom att trycka nedåt för att koppla från fästena (B). Justera vänstra klaffens höjd (C, Fig. 17) med hjälp av

6. skårorna (D). Montera komponenterna genom att utföra stegen 5 till 6 i

7. omvänd ordning.

Höger klaff

Avlägsna huvudborsten, som beskrivs motsvarande

8. avsnitt. Avlägsna huvudborstens rem (42) från skivan (44). För att

9. underlätta detta, rotera skivan (44) genom att rotera ﬂ äkten (46) manuellt. Avlägsna skruvarna (25) och höger lucka (24) tillsammans

10. med remmen (42). Justera vänstra klaffens höjd (A, Fig. 18) med hjälp av

11. skårorna (B). Montera komponenterna genom att utföra stegen 8, 9 och

12. 10 i omvänd ordning.

Figur 14 Figur 15

S311469 S311470

S311471

Figur 16

S311468

Figur 13

146 0594 000(4)2007-06 B SW 700S B

S311472

Figur 17

S311473

Figur 18

Kontroll av främre och bakre klaffar

Avlägsna huvudborsten, som beskrivs motsvarande

13. avsnitt. Kontrollera att den främre (A, Fig. 19) och den bakre

14. klaffen (B) är intakta. Byt klaff när den har jack (A, Fig. 13) som är större än 20

15. mm eller sprickor/revor (B) som är större än 10 mm (se "Servicemanualen" för byte av klaff). Kontrollera att:

16.

Den främre klaffen (A, Fig. 15) nuddar golvet (så som

•

visas på bilden). Kontrollera att den bakre klaffens (A. Fig. 14) avstånd

•

till golvet är inom 0 till 3 mm (så som visas på bilden).

Justera, om nödvändigt, klaffhöjden med hjälp av skårorna

17. på skruvarna (A, Fig. 19). Montera komponenterna i omvänd demonteringsordning.

18.

BRUKSANVISNING

Figur 19

SVENSK

S311474

ATT LADDA BATTERIET

SE UPP!

Ladda batterierna när den gula (63) eller röda (64) varningslampan tänds, eller efter varje arbetspass. Om batterierna hålls laddade förlängs deras livslängd.

VARNING!

När batterierna är oladdade, ladda dem så snart som möjligt, då detta förkortar deras användningstid.

VARNING!

Om maskinen har blybatterier (WET), producerar batteriladdning mycket explosiv vätgas. Ladda batterierna i väl ventilerade utrymmen och långt från öppen eld. Rök inte när batterierna laddas. Låt huven vara öppen vid batteriladdning.

VARNING!

Var mycket försiktig vid laddning av WET-batterier, då batterierna kan läcka. Batterisyra är frätande. Vid hudeller ögonkontakt, skölj noggrant och kontakta läkare.

Kör maskinen till ett plant underlag. Se till att maskinen inte kan ﬂ ytta sig av sig själv. Tryck på bromspedalen (26), om

1. tillgänglig. Vrid tändningsnyckeln (61) till "0".

2. Öppna huven (7).

3. (Endast VÅT-batterier): Kontrollera batteriernas elektrolytnivå och stäng alla lock (32). Justera, om nödvändigt, nivån genom

4. locken (38). Lämna locken (8) öppna för laddning. Rengör, om nödvändigt, den övre batteridelen. Ladda batterierna i enlighet med en av följande metoder, beroende på om du har elektrisk batteriladdare (34) eller ej.

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

Ladda batterierna med en extern batteriladdare

Kontrollera att batteriladdaren passar, se batteriladdarens manual. Batteriladdarens spänning är 12 V.

SE UPP!

Använd en batteriladdare som passar de installerade batterierna.

Koppla bort batterikontakten (33) och anslut den till den externa batteriladdaren.

Anslut den externa batteriladdaren till elnätet.

Koppla bort den externa batteriladdaren från elnätet och batterikontakten (33) efter laddning.

(Endast VÅT-batterier): Kontrollera batteriernas elektrolytnivå och stäng alla lock (32). Justera, om nödvändigt, nivån genom locken (38).

Anslut batterikontakten (33) till maskinen.

Stäng huven (31). Maskinen klar att användas.

Ladda batterierna med den elektriska batteriladdaren (tillval)

(Endast VÅT-batterier): Kontrollera batteriernas elektrolytnivå och stäng alla lock (32). Justera, om nödvändigt, nivån genom

1. locken (38). När rätt nivå uppnåtts, rengör, om nödvändigt, batterilocken. Lämna locken (38) öppna för laddning. Anslut den elektriska batterikabeln (35) till elnätet.

VARNING!

Elnätets spänning och frekvens måste överensstämma med den elektriska batteriladdarens värden (se batteriladdarmanualen).

OBS!

När den elektriska batteriladdaren är ansluten till elnätet, stängs maskinens alla funktioner automatiskt av.

När den gröna varningslampan (62) tänds, är batterierna laddade.

3. För ytterligare information om användning av batteriladdaren (34), se batterimanualen. Koppla bort den elektriska batteriladdarens kabel (35) från elnätet och sätt tillbaka den i sitt specialhölje.

4. (Endast WET-batterier): Stäng locken (38).

5. Stäng huven (31). Maskinen klar att användas.

KONTROLL AV HUVENS SÄKERHETSSTAV

Öppna huven (7) när maskinen är avstängd.

1. Prova att starta maskinen genom att vrida tändningsnyckeln (61) till läge ”I”. Maskinen startar inte. Vrid tändningsnyckeln (61)

2. till "0". Stäng huven (7).

3. Starta maskinen genom att vrida tändningsnyckeln (61) till läge ”I”.

4. Öppna huven (7). Maskinen ska stängas av omgående.

5. Vrid tändningsnyckeln (61) till "0".

6. Stäng huven (7).

7. Kontakta ett auktoriserat servicecenter eller en återförsäljare omgående om maskinen fortsätter att gå när huven (7) är öppen.

KONTROLL/BYTE AV SÄKRING

Kör maskinen till ett plant underlag. Se till att maskinen inte kan ﬂ ytta sig av sig själv. Tryck på bromspedalen (26), om

1. tillgänglig. Vrid tändningsnyckeln (61) till "0".

2. Öppna huven (7).

3. Koppla bort batterikontakten (33).

4. Avlägsna skyddet och kontrollera/byt motsvarande säkring av följande:

5. F1 60 A huvudsäkring (36) F2 15 A säkring sidoborste (37) Utför stegen 3 och 4 i omvänd ordning.

146 0594 000(4)2007-06 B SW 700S B

BRUKSANVISNING

FELSÖKNING

Problem Trolig orsak Möjlig åtgärd

Batterikontakten är frånkopplad. Anslut batterikontakten.

Huven är inte ordentligt stängd. Stäng huven ordentligt. Maskinens funktioner aktiveras inte när tändningsnyckeln vrids till läge "I".

Huvudsäkringen är öppen. Byt huvudsäkringen (36).

SVENSK

Den elektriska batteriladdaren är ansluten

till elnätet.

Sidoborsten fungerar inte. Sidoborstens säkring är öppen. Byt sidoborstens säkring (37).

Den elektriska ﬁ lterskakaren (tillval) fungerar inte.

Maskinen fungerar endast när den står stilla, annars stängs den av och den röda varningslampan blinkar.

Batteriets autonomi är låg.

Den elektriska ﬁ lterskakarens säkring är

öppen.

Batterierna är urladdade.

Batterierna är slut. Byt batterierna.

Batterikapaciteten är låg.

Koppla bort den elektriska batteriladdaren från elnätet.

Tag kontakt med ett auktoriserat Nilﬁ sk- Advance Servicecenter.

Ladda batterierna. Om problemet kvarstår, byt batterierna.

Köp batterier med högre kapacitet (se avsnittet om tekniska speciﬁ kationer).

För ytterligare information, se Servicemanualen som ﬁ nns hos alla Nilﬁ sk-Advance Servicecenter.

SW 700S B 146 0594 000(4)2007-06 B

SVENSK

BRUKSANVISNING

KASSERING

Kassera maskinen hos en kvaliﬁ cerad skrotﬁ rma. Innan maskinen kasseras, avlägsna och separera följande material, som måste kasseras i enlighet med samtliga tillämpliga föreskrifter:

Batterier

–

Dammﬁ lter (polyester)

–

Huvud- och sidoborstar

–

Plastkomponenter och slangar

–

Elektriska och elektroniska komponenter (*)

–

(*) Kontakta närmaste Nilﬁ sk-Advance servicecenter för kassering av elektriska och elektroniska komponenter.

146 0594 000(4)2007-06 B SW 700S B

Nilfisk SW 700S B User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
