Spare parts catalogue

3156

3156/A

Mod.

3156

3156/A

INFORMAZIONI GENERALI - INFORMATIONS GENERALS - GENERAL AUSKUNFT

GENERAL INFORMATIONS - INFORMACIONES GENERALES

Le istruzioni, i disegni, le tabelle e quant’altro
è contenuto nel presente fascicolo sono di
natura tecnica riservata e, per questo, ogni
informazione non può essere riprodotta, nè
completamente nè parzialmente, e non può
essere comunicata a terzi senza l’autorizzazio­ne scritta del produttore che ne è il proprietario
esclusivo e che si riserva il diritto di apportare
senza preavviso tutte quelle modifiche che
riterrà opportune.

Die Anweisungen, Abbildungen, Tabellen und
alle weiteren Angaben in diesem Handbuch
sind vertrauliche Angaben technischer Natur.
Aus diesem Grunde dürfen sie wieder vollstän­dig noch teilweise kopiert werden bzw. ohne
Erlaubnis vom Hersteller Dritten zugänglich
gemacht werden. Der Hersteller selbst ist al­leiniger Urheber und behält sich das Recht vor,
ohne Vorankündigung alle Abänderungen dur­chzuführen, die sie für richtig erachtet.

All instruction, drawing, tables and any other
information herein contained, are to be consi­dered herein contained, are to be considered as
confidential technical descriptions. Therefore,
no information nor data shall be reproduced
neither entirely nor partially and no information
may be passed to third parties without written
authorization by the manufacturer who is the
sole proprietor of it and who reserves the right of
any modification, that are considered suitable,
without, prior notice.

Las instrucciones, los dibujos, las tablas y
demás que se encuentran en el presente folleto
son de naturaleza técnica reservada y, por tan­to, las informaciones no pueden ser reproduci­das ni en su totalidad ni en parte y no pueden
ser comunicadas a terceros sin la autorización
escrita del productor que es el propietario exclu­sivo y que se reserva el derecho de hacer las
modificaciones que considere oportunas sin
aviso anticipado.

Les instructions, les dessins, les plans et toutes
autres informations contenues dans ce livret
sont des données techniques réservée. Pour
cela aucune information ne peut être reproduite
ni entièrement ni partiellement et ne peut être
communiquée à tiers sans autorisation écrite du
constructeur qui en est le propriétaire exclusif.
Celle-ci se réserve aussi le droit d’effectuer sans
avis préalable toutes les modifications qu’elle
estimera nécessaires.

       

TAV. 1-R0Mod. 3156 - 3156/A

8 8 18956 1 disco disque scheibe disc disco

8

8 18957 1 disco inox disque inox scheibe inox inox disc disco inox

12

8 36433 1 carrello chariot fahrgestell car vagoneta

12

8 36463 1 carrello inox chariot inox fahrgestell inox inox car vagoneta inox

13

8 38037 4 rivetto M8 rivet niete rivet remache

14

8 38036 3 rivetto M6 rivet niete rivet remache

24

BVTSPCE0830ZB

1 vite TS M8x30 vis schraube screw tornillo

24

BVTSPCE0830X 1

vite TS M8x30 inox vis inox schraube inox inox screw tornillo inox

30

8 17230 mt. 0,7 guarnizione joint dichtung seal junta

31

8 39024 1 cavo cable elektrokabel cable cable

32

8 39060 1 pressacavo presse-cabble kabelverschraubung cable press fi ja-cable

33

8 39568 1 ghiera siege nutmutter ring nut arandela

34

8 18144 1 impugnatura poignee griff handgrip empunadura

35

BRI0307A 4 rivetto Ø 2,9x7 rivet niete rivet remache

35

BRI0307X 4 rivetto inox rivet inox niete inox inox rivet remache inox

39

8 39932 1 scatola carter gehaeuse gearbox caja

41

8 17015 1 targa decalcomanie typenschild decal calcomania

42

8 16267 1 pannello panneau verkleidung panel panel

42

8 16269 1 pannello inox panneau inox verkleidung inox inox panel panel inox

43

8 39944 1 ghiera siege nutmutter ring nut arandela

44

8 39319 1 salvamotore sauve-moteur motorschalter overload cutout salva-motor

45

8 39793 1 pressacavo M25 presse-cabble kabelverschraubung cable press fi ja-cable

47

BRO0832ZB 2 rondella rondelle scheibe washer arandela

47

BRO0832X 2 rondella inox rondelle inox scheibe inox inox washer arandela inox

48

BVTBCE0835ZB

6 vite vis schraube screw tornillo

48

BVTE0830X 6 vite inox vis inox schraube inox inox screw tornillo inox













Norme per la consultazione del catalogo - Comment consulter ce catalogue

Für die Katalogbenutzung - How to consult the catalogue - Normas para consultar el catálogo

Mod.

3156

3156/A

1 - Modello della macchina

Modèle de la machine - Maschinentyp

Machine model - Modelo de la máquina

2 - Numero della tavola con indice di modifica

Numéro du plan avec indice de révision

Nummer mit Änderungszahl

Table number with modification indication

Número de la lámina con indice de modificación

3- Numero di posizione del particolare

Numéro de position de la pièce - Positionsnummer des Teils

Position number of part

- Número de posición de la pieza

Nota: nel manuale, i particolari inox hanno lo stesso numero di posizione

dei particolari standard.

Remarque: dans le manuel les pièces en acier inoxidable ont le mème numéro

de position que les pièces standard.

Hinweis: im Handbuch haben die Teile aus Edelstahl rostfrei die

gleiche Positionsnummer wie die Standardteile.

Note: in the manual, stainless steel parts have the same position number

as standard parts.

Nota: en el manual, los particulares de acero inoxidable tienen el mismo número

de posición que las piezas estándar.

4 - Numero di codice del particolare

Numéro de code de la pièce - Best. Nr. des Teils

Code number of part - Número de código de la pieza

5 - Quantità di particolari per tavola

Quantité de pièces par plan - Stückzahl der Teile

Quantity of parts per table - Cantidad de piezas por lámina

2

1

3 4 5

Mod.

3156

3156/A

NORME PER LE ORDINAZIONI
DEI PEZZI DI RICAMBIO

Le ordinazioni dei ricambi devono
essere corredate dalle seguenti
indicazioni:

A) Modello della macchina
B) Numero di matricola
C) Numero di identificazione del

ricambio richiesto
D) Quantità richiesta
E) Denominazione

POUR COMMAND E R LES
PIECES DETACHEES

Donner toujours les indications
suivantes:

A) Type de la machine
B) Numéro de serie
C) Code de la pièce

D) Quantité demandée
E) Dénomination de la pièce

BESTELLWEG

Ersatzteilebestellungen müssen
mit den folgenden Angaben
ausgestattet werden:

A) Maschinentyp
B) Fabriknummer
C) Teilkennzeichen

D) Menge je Teil
E) Teilbenennung

HOW TO ORDER SPARE
PARTS

Any order for spare parts should
be completed with the following
datas:

A) Machine model
B) Serial number
C) Identification code number of

the part required
D) Quantity required
E) Part denomination

NORMAS PARA HACER UN
PEDIDO

En todos los pedidos debe
indicarse los siguientes datos:

A) Modelo de la máquina
B) Numero de la matricula
C) Numero de codigo

D) Cantidad pedida
E) Denominación

Mod.

3156

3156/A

TAV. 1-R0

TELAIO
CHASSIS
RAHMEN
FRAME
ESTRUCTURA

TAV. 2-R0

GRUPPO CONTENITORE
GROUPE CONTENEUR
BEHAELTERGRUPPE
CONTAINER UNIT
GRUPO CONTENEDOR

TAV. 3-R0

GRUPPO ASPIRAZIONE
GROUPE ASPIRATION
SAUGEINHEIT
SUCTION UNIT
GRUPO ASPIRACION

TAV. 7-R0

FILTRO ASSOLUTO
FILTRE ABSOLU
ABSOLUTER FILTER
ABSOLUTE FILTER
FILTRO ABSOLUTO

TAV. 10.1 (mod. 3156 DEX)

TELAIO
CHASSIS
RAHMEN
FRAME
ESTRUCTURA

TAV. 11.0 (mod. 3156 DEX)

GRUPPO CONTENITORE
GROUPE CONTENEUR
BEHAELTERGRUPPE
CONTAINER UNIT
GRUPO CONTENEDOR

TAV. 12.1 (mod. 3156 DEX)

GRUPPO ASPIRAZIONE
GROUPE ASPIRATION
SAUGEINHEIT
SUCTION UNIT
GRUPO ASPIRACION

TAV. 13.0 (mod. 3156 DEX)

GRUPPO ASPIRANTE
GROUPE ASPIRANT
SAUGEINHEIT
INTAKE UNIT
GRUPO ASPIRANT

INDICE DELLE TAVOLE - INDEX DES TABLES - TAFELVERZEICHNIS

TABLES INDEX

- INDICE DE TABLAS

MACCHINA BASE E VERSIONE INOX

MACHINE STANDARD ET VERSION INOX

STANDARDMASCHINE UND INOX-VERSION

STANDARD MACHINE AND INOX VERSION

MAQUINA BASE Y VERSION INOX

TAV.
1-R0

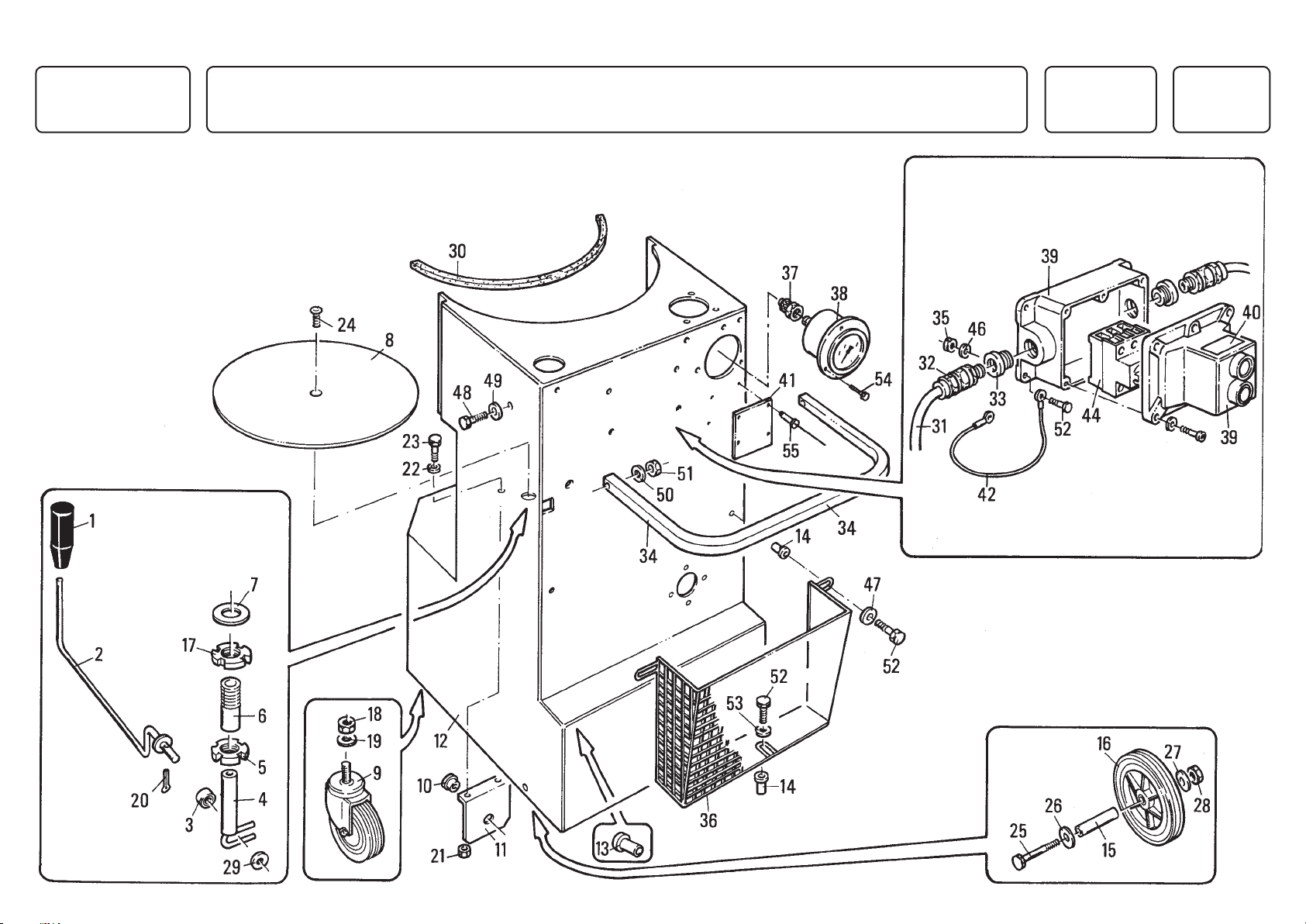

TELAIO - CHASSIS - RAHMEN - FRAME- ESTRUCTURA

Mod.

3156

3156/A

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

TAV. 1-R0Mod. 3156 - 3156/A

8 8 18956 1 disco disque scheibe disc disco

8 8 18957 1 disco inox disque inox scheibe inox inox disc disco inox

12 8 36433 1 carrello chariot fahrgestell car vagoneta

12 8 36463 1 carrello inox chariot inox fahrgestell inox inox car vagoneta inox

13 8 38037 4 rivetto M8 rivet niete rivet remache

14 8 38036 3 rivetto M6 rivet niete rivet remache

24

BVTSPCE0830ZB

1 vite TS M8x30 vis schraube screw tornillo

24

BVTSPCE0830X 1

vite TS M8x30 inox vis inox schraube inox inox screw tornillo inox

30 8 17230 mt. 0,7 guarnizione joint dichtung seal junta

31 8 39024 1 cavo cable elektrokabel cable cable

32 8 39060 1 pressacavo presse-cabble kabelverschraubung cable press fija-cable

33 8 39568 1 ghiera siege nutmutter ring nut arandela

34 8 18144 1 impugnatura poignee griff handgrip empunadura

35 BRI0307A 4 rivetto Ø 2,9x7 rivet niete rivet remache

35 BRI0307X 4 rivetto inox rivet inox niete inox inox rivet remache inox

39 8 39932 1 scatola carter gehaeuse gearbox caja

41 8 17015 1 targa decalcomanie typenschild decal calcomania

42 8 16267 1 pannello panneau verkleidung panel panel

42 8 16269 1 pannello inox panneau inox verkleidung inox inox panel panel inox

43 8 39944 1 ghiera siege nutmutter ring nut arandela

44 8 39319 1 salvamotore sauve-moteur motorschalter overload cutout salva-motor

45 8 39793 1 pressacavo M25 presse-cabble kabelverschraubung cable press fija-cable

47 BRO0832ZB 2 rondella rondelle scheibe washer arandela

47 BRO0832X 2 rondella inox rondelle inox scheibe inox inox washer arandela inox

48

BVTBCE0835ZB

6 vite vis schraube screw tornillo

48 BVTE0830X 6 vite inox vis inox schraube inox inox screw tornillo inox

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

Mod. 3156 - 3156/A TAV. 1-R0

49 8 38059 6 rivettoM6 rivet niete rivet remache

50 BRO08ZB 2 rondella Ø 8 rondelle scheibe washer arandela

50 BRO08X 2 rondella Ø 8 inox rondelle inox scheibe inox inox washer arandela inox

51 BDAB08ZB 2 dado M8 "block" ecrou mutter nut tuerca

51 BDAB08X 2 dado M8 "block" inox ecrou inox mutter inox inox nut tuerca inox

1A 40000300 1 kit leva di sgancio fe

—

— kit release lever fe

—

1A 40000301 1 kit leva di sgancio inox

—

— kit release lever inox

—

2A 40000302 1 kit sollevamento contenitore

—

— kit container lifting

—

3A 40000303 1 kit ruote pivottanti fe D100

—

— kit castors fe D100

—

3A 40000304 1 kit ruote pivottantiinox D100

—

— kit castors inox D100

—

4A 40000305 1 kit supporto leva sgancio

—

— kit relase lever support

—

5A 40000306 1 kit portaccessori

—

— kit accessories holder

—

6A 40000307 1 kit ruota fissa fe D150

—

— kit fixed wheel fe D150

—

6A 40000308 1 kit ruota fissa inox D150

—

— kit fixed wheel inox D150

—

7A 40000309 1 kit vuotometro 3500

—

— kit vacuum gauge 3500

—

GRUPPO CONTENITORE - GROUPE CONTENEUR - BEHAELTERGRUPPE

CONTAINER UNIT- GRUPO CONTENEDOR

TAV.
2-R0

Mod.

3156

3156/A

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

5 8 31045 B 1 coperchio couvercle deckel cover tapa

5 8 31053 1 coperchio inox couvercle inox deckel inox inox cover tapa inox

17 8 33071 1 gabbia cage gerust cage jaula

17 8 33075 1 gabbia inox cage inox gerust inox inox cage jaula inox

19 8 17025 1 guarnizione joint dichtung seal junta

19 8 17125 1 guarnizione inox joint inox dichtung inox inox seal juntainox

20 8 15002 1 anello filtro anneau filterring ring anillo

20 8 15009 1 anello filtro inox anneau inox filterring inox inox ring anillo inox

21 8 18078 1 fascietta collier schelle tie abrazadera

24 8 17074 1 guarnizione joint dichtung seal junta

24 8 17226 1 guarnizione inox joint inox dichtung inox inox seal juntainox

31 8 17005 1 guarnizione joint dichtung seal junta

41 8 30325 1 contenitore chambre behaelter container contener

41 8 30324 1 contenitore inox chambre inox behaelter inox inox container contener inox

45 8 40027 1 pomello bouton knauf knob boton

1B 40000310 1 kit etichette

—

— kit labels

—

2B 40000311 1

kit attacco cappello D50 fe FL100 —

—

kit cap coupling D50 fe

—

2B 40000312 1

kit attacco cappello D50 inox FL100 —

—

kit cap coupling D50 inox

—

3B 40000313 1 kit scuotifiltro fe

—

— kit filter shaker fe

—

3B 40000314 1 kit scuotifiltro inox

—

— kit filter shaker inox

—

4B 40000315 1 kit filtro stellare D360

—

— kit star filter D360

—

5B 40000316 1 kit laterale fe D360

—

— kit filter chamber fe D360

—

5B 40000317 1 kit laterale inox D360

—

— kit filter chamber inox D360

—

6B 40000318 1 kit bocchettone fe D50

—

— kit inlet fe D50

—

6B 40000319 1 kit bocchettone inox D50

—

— kit inlet inox D50

—

Mod. 3156 - 3156/A TAV. 2-R0

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

7B 40000320 1 kit pulsante per bocchettone D50 —

— kit pushbutton for inlet D50

—

8B 40000321 1 kit chiusura cappello fe D50

—

— kit cap lock fe D50

—

8B 40000322 1 kit chiusura cappello inox D50 —

— kit cap lock inox D50

—

9B 40000391 1 kit deflettore D50

—

— kit deflector D50

—

9B 40000392 1 kit deflettore inox D50

—

— kit deflector inox D50

—

10B 40000393 1 kit bocchettone completo fe D50 —

— kit complete inlet fe D50 —

10B 40000394 1 kit bocchettone completo inox D50 —

— kit complete inlet inox D50 —

BA 8 33067 1 filtro completo filtre compl. filter kompl. complete filter filtro compl.

BA 8 33079 1 filtro completo inox filtre compl. inox filter kompl. inox inox complete filter filtro compl. inox

BB 8 31210 B 1 coperchio completo couvercle compl. deckel kompl. completecover tapa compl.

BB 8 31211 1 coperchio completo inox couvercle compl. inox deckel kompl. inox inox completecover tapa compl. inox

Mod. 3156 - 3156/A TAV. 2-R0

TAV.
3-R0

GRUPPO ASPIRAZIONE - GROUPE ASPIRATION - SAUGEINHEIT

SUCTION UNIT - GRUPO ASPIRACION

Mod.

3156

3156/A

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

Mod. 3156 - 3156/A TAV. 3-R0

8 4 55020 HP 2 1 unità aspirante unite aspirante saugeinheit suction unit unidad aspirante

9 8 39793 1 pressacavo presse-cabble kabelverschraubung cable press fija-cable

10 8 39029 1 cavo cable elektrokabel cable cable

11 8 24076 mt. 0,9 tubo tube schlauch tube tubo

17 8 39567 1 ghiera siege nutmutter ring nut arandela

20 8 39208 1 pressacavo presse-cabble kabelverschraubung cable press fija-cable

22 7 24025 mt. 1,2 tubo tube schlauch tube tubo

22 7 24116 mt. 1,2 tubo antistatico tube schlauch tube tubo

23 BRO0824ZB 4 rondella Ø 8x24 rondelle scheibe washer arandela

23 BRO0824X 4 rondella Ø 8x24 inox rondelle scheibe washer arandela

26 BVTE0830ZB 4 vite TE M8x20 vis schraube screw tornillo

26 BVTE0830X 4 vite TE M8x20 inox vis schraube screw tornillo

28 7 20002 1 manicotto manchon mitnehmer sleeve manguito

28 7 20309 1 manicotto antistatico manchon mitnehmer sleeve manguito

1C 40000323 1 kit silenziatore fe D80 — — kit muffler fe D80 —

1C 40000324 1 kit silenziatore inox D80 — — kit muffler inox D80 —

2C 40000325 1

kit collegam. motore silenziatore D50

— — kit for motor-muffler —

3C 40000326 1 kit raccordo soffiaggio D50 — — kit blowing connection D50 —

4C 40000327 1 kit raccordo aspirazione D50 — — kit suction connection D50 —

ACCESSORI

ACCESSOIRES

AUSSTATTUNG

ACCESSORIES

ACCESORIOS

TAV.

7-R0

FILTRO ASSOLUTO - FILTRE ABSOLU - ABSOLUTER FILTER

ABSOLUTE FILTER - FILTRO ABSOLUTO

Mod.

3156

3156/A

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

Mod. 3156 - 3156/A TAV. 7-R0

5 8 17091 1 filtro assoluto filtre absolu absoluter filter absolute filter filtro absoluto

6 8 31055 1 protezione protection schutz guard proteccion

6 8 31197 1 protezione inox protection inox schutz inox guard inox proteccion inox

7 8 14060 1 vite vis schraube screw tornillo

7 8 14178 1 vite inox vis inox schraube inox screw inox tornillo inox

14 BRO0618ZB 2 rondella Ø 6 rondelle scheibe washer arandela

14 BRO0618X 2 rondella Ø 6 inox rondelle scheibe washer arandela

1G 40000328 1 kit deflettore per filtro assoluto fe — — kit deflector for absolute filter fe —

1G 40000329 1

kit deflettore per filtro assoluto inox —

—

kit deflector for absolute filter

inox

—

2G 40000330 1

kit collegamento motore-filtro assoluto —

—

kit for motor-absolute filter —

GA 5 60093 1 kit filtro assoluto kit filtre absolu absoluter kit filter absolute filter kit kit filtro absoluto

GA 5 60099 1 kit filtro assoluto inox kit filtre absolu inox

absoluter kit filter inox

absolute filter kit inox kit filtro absoluto inox

VERSIONI

VERSIONS

VERSIONEN

VERSIONS

VERSIONES

TELAIO - CHASSIS - RAHMEN - FRAME- ESTRUCTURA

Mod.

3156 DEX

TAV.

10.1

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

1 8 40029 1 impugnatura poignee griff handgrip empunadura

2 8 34011 1 leva levier hebel lever palanca

3 8 40059 1 cuscinetto roulement lager bearing coijnete

4 8 34013 1 perno axe stift pin perno

5 8 38002 1 ghiera siege nutmutter ring nut arandela

6 8 14055 1 boccola douille buchse bushing casquillo

7 8 17251 1 rondella rondelle scheibe washer arandela

8 8 18364 1 disco disque scheibe disc disco

9 8 40566 2 ruota roue rad wheel rueda

10 8 14059 1 boccola douille buchse bushing casquillo

11 8 18150 1 staffa etrier buegel bracket abrazadera

12 8 36064 1 carrello chariot fahrgestell car vagoneta

13 8 38037 4 rivetto M8 rivet niete rivet remache

14 8 38036 3 rivetto M6 rivet niete rivet remache

15 8 14253 2 boccola douille buchse bushing casquillo

16 8 40006 2 ruota roue rad wheel rueda

17 8 38002 1 ghiera siege nutmutter ring nut arandela

18 2 dado M12 ecrou mutter nut tuerca

19 2 rondella Ø 12 rondelle scheibe washer arandela

20 1 copiglia Ø 3x40 coupille splint cotter pin pasador de chaveta

21 2 dado M6 "block" ecrou mutter nut tuerca

22 2 rondella Ø 6 rondelle scheibe washer arandela

23 2 vite TE M6x15 vis schraube screw tornillo

24 1 vite TS M8x30 vis schraube screw tornillo

25 2 vite TE M10x65 vis schraube screw tornillo

26 2 rondella Ø 10 rondelle scheibe washer arandela

TAV. 10.1Mod. 3156 DEX

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

27 2 rondella Ø 10 rondelle scheibe washer arandela

28 2 dado M10 ecrou mutter nut tuerca

29 1 rondella Ø 12x35 rondelle scheibe washer arandela

30 8 17230 mt. 0,7 guarnizione joint dichtung seal junta

31 8 39276 mt. 6 cavo cable elektrokabel cable cable

32 8 39275 1 pressacavo presse-cabble kabelverschraubung cable press fija-cable

33 8 39274 1 riduzione reduction verringerung reducer reduccion

34 8 18144 1 impugnatura poignee griff handgrip empunadura

35 7 dado M6 ecrou mutter nut tuerca

36 8 35023 1 cestello panier korb basket cabina del operador

37 8 40196 1 raccordo raccord verschraubung connection racor

38 8 40055 1 vuotometro vacuometre vakuummeter vaucoumeter vacuometro

39 8 39273 1 scatola carter gehaeuse gearbox caja

40 8 17089 1 adesivo decalcomanie aufkleber label adhesivo

41 8 17015 1 targa decalcomanie typenschild decal calcomania

42 8 39667 1 cavo cable elektrokabel cable cable

43 8 39121 1 morsetto borne klemme clamp regler

44 8 39277 1 termica termique thermik thermal over load termico

45 8 39296 1 fermo bute feststell vorrichtung stop reten

46 4 rondella Ø 6 rondelle scheibe washer arandela

47 2 rondella Ø 6x18 rondelle scheibe washer arandela

48 2 vite TCEI M8x40 vis schraube screw tornillo

49 2 rondella Ø 8x32 rondelle scheibe washer arandela

50 2 rondella Ø 8 rondelle scheibe washer arandela

51 2 dado M8 "block" ecrou mutter nut tuerca

52 7 vite TE M6x25 vis schraube screw tornillo

TAV. 10.1Mod. 3156 DEX

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

53 1 rondella Ø 6x18 rondelle scheibe washer arandela

54 3 vite Ø 3,8x10 vis schraube screw tornillo

55 4 rivetto Ø 2,9x7 rivet niete rivet remache

1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29:

8 36409 1 carrello completo chariot compl. fahrgestell kompl. compl. car vagoneta compl.

TAV. 10.1Mod. 3156 DEX

GRUPPO CONTENITORE - GROUPE CONTENEUR - BEHAELTERGRUPPE

CONTAINER UNIT- GRUPO CONTENEDOR

TAV.

11.0

Mod.

3156 DEX

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

1 8 14079 1 molla ressort feder spring muelle

2 8 14052 1 dado ecrou mutter nut tuerca

3 8 14071 1 flangia bride aufnahme flange brida

4 8 18206 1 gancio crochet spannbuegel hook gancho

5 8 31045 B 1 coperchio couvercle deckel cover tapa

6 8 14050 1 boccola douille buchse bushing casquillo

7 8 17107 1 adesivo decalcomanie aufkleber label adhesivo

8 8 14061 2 perno axe stift pin perno

9 8 14081 1 molla ressort feder spring muelle

10 8 32005 1 attacco attache anschluss attachment union

11 8 17005 1 guarnizione joint dichtung seal junta

12 4 rondella Ø 5 rondelle scheibe washer arandela

13 4 dado M5 "block" ecrou mutter nut tuerca

14 2 rondella Ø 8 rondelle scheibe washer arandela

15 2 dado M8 "block" ecrou mutter nut tuerca

16 4 vite TE M5x12 vis schraube screw tornillo

17 8 33071 1 gabbia cage gerust cage jaula

18 8 40053 4 fascietta collier schelle tie abrazadera

19 8 17025 1 guarnizione joint dichtung seal junta

20 8 15002 1 anello filtro anneau filterring ring anillo

21 8 18078 1 fascietta collier schelle tie abrazadera

22 8 17140 1 filtro filtre filter filter filtro

23 8 11021 1 contenitore chambre behaelter container contener

24 8 17074 1 guarnizione joint dichtung seal junta

25 8 18010 2 piastra plaque platte plate placa

26 8 36028 2 chiusura collier verschluss lock cierre

TAV. 11.0Mod. 3156 DEX

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

27 8 17349 1 adesivo decalcomanie aufkleber label adhesivo

28 8 17190 1 adesivo decalcomanie aufkleber label adhesivo

29 8 17082 1 adesivo decalcomanie aufkleber label adhesivo

30 8 12012 1 deflettore deflecteur deflektor deflector deflector

31 8 17005 1 guarnizione joint dichtung seal junta

32 8 32010 1 pulsante verrou taster push botton pulsador

33 8 38020 2 spina goupille stift pin pasador

34 8 13010 1 molla ressort feder spring muelle

35 8 13001 1 bocchettone embouchure sauganschluss filler boca aspiracion

36 4 vite TE M6x10 vis schraube screw tornillo

37 4 dado M5 ecrou mutter nut tuerca

38 1 vite TCEI M5x30 vis schraube screw tornillo

39 2 vite TCEI M5x25 vis schraube screw tornillo

40 1 vite TCEI M5x20 vis schraube screw tornillo

41 8 30008 1 contenitore chambre behaelter container contener

42 8 40205 2 maniglia poignee griff handle manilla

43 4 vite TE M8x16 vis schraube screw tornillo

44 4 rondella Ø 8 rondelle scheibe washer arandela

45 8 40027 1 pomello bouton knauf knob boton

46 4 vite TE M8x16 vis schraube screw tornillo

47 4 rondella Ø 8 rondelle scheibe washer arandela

48 4 rondella Ø 8x32 rondelle scheibe washer arandela

49 4 dado M8 ecrou mutter nut tuerca

TAV. 11.0Mod. 3156 DEX

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16:

8 31210 B 1 coperchio completo couvercle compl. deckel kompl. completecover tapa compl.

18,19,20,21,22:

8 33156 1 filtro completo filtre compl. filter kompl. complete filter filtro compl.

23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40:

8 31180 1 contenitore completo chambre compl. behaelter kompl. compl. container contener compl.

32,33,34,35:

8 32177 1 bocchettone montato embouchure monte einfuellstutzen mont. ass. filler boca aspiracion mont.

41,42,43,44:

8 30142 1 contenitore completo chambre compl. behaelter kompl. compl. container contener compl.

TAV. 11.0Mod. 3156 DEX

GRUPPO ASPIRAZIONE - GROUPE ASPIRATION - SAUGEINHEIT

SUCTION UNIT - GRUPO ASPIRACION

TAV.

12.1

Mod.

3156 DEX

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

1 8 13069 1 coperchio chiusura couvercle abschluss cover tapa

2 8 13064 1 rete grillage gitter mesh redecilla

3 8 13065 1 rete grillage gitter mesh redecilla

4 8 13056 1 rete grillage gitter mesh redecilla

5 8 13046 1 spugna mousse isolierung sponge esponja

6 8 32068 1 silenziatore silencieux schalldaempfer muffler silenciador

7 2 rivetto Ø 2,9x7 rivet niete rivet remache

8 4 54015D 1 unità aspirante unite aspirante saugeinheit suction unit unidad aspirante

9 8 39275 1 pressacavo presse-cabble kabelverschraubung cable press fija-cable

10 8 39036 mt. 2 cavo cable elektrokabel cable cable

11 8 24076 mt. 0,9 tubo tube schlauch tube tubo

12 8 40045 1 raccordo raccord verschraubung connection racor

13 8 32128 1 raccordo raccord verschraubung connection racor

14 8 32312 1 raccordo raccord verschraubung connection racor

15 8 17255 2 guarnizione joint dichtung seal junta

16 4 vite TCEI M8x16 vis schraube screw tornillo

17 8 39274 1 riduzione reduction verringerung reducer reduccion

18 8 40040 2 fascietta collier schelle tie abrazadera

19 7 24065 mt. 0,15 tubo tube schlauch tube tubo

20 8 39275 1 pressacavo presse-cabble kabelverschraubung cable press fija-cable

21 8 39039 1 passalamiera passe-tole blechfuhrung sheet pass pasa chapa

22 7 24025 mt. 1,2 tubo tube schlauch tube tubo

23 4 rondella Ø 8x24 rondelle scheibe washer arandela

24 4 vite TCTC M6x10 vis schraube screw tornillo

25 4 dado M6 ecrou mutter nut tuerca

26 4 vite TE M8x20 vis schraube screw tornillo

TAV. 12.1Mod. 3156 DEX

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

27 1 rondella Ø 6 rondelle scheibe washer arandela

28 7 20002 1 manicotto manchon mitnehmer sleeve manguito

1,2,3,4,5,6,7:

8 32069 1 silenziatore completo silencieux compl. schalldaempfer kompl. complete muffler silenciador compl.

8,9,10,11,12,13,14,15,16:

4 543156D 1 unità aspirante completa unite aspirante compl. saugeinheit kompl. complete suction unit unidad aspirante compl.

TAV. 12.1Mod. 3156 DEX

GRUPPO ASPIRANTE - GROUPE ASPIRANT - SAUGEINHEIT

INTAKE UNIT - GRUPO ASPIRANT

TAV.

13.0

Mod.

3156 DEX

POS. N°CODICE Q DESCRIZIONE DESIGNATION BENENNUNG DESCRIPTION DENOMINACIONES

1 8 51003 1 calotta calotte deckel cap casquete

2 8 51036 1 girante rotor laufrad impeller rotor

3 8 51068 1 corpo corps gehaeuse body cuerpo

4 8 51419 1 guarnizione joint dichtung seal junta

5 8 51387 2 rete grillage gitter mesh redecilla

6 8 51356 2 spugna mousse isolierung sponge esponja

7 8 51292 1 carcassa carcasse gehaeuse frame carcasa

8 8 51437 2 guarnizione joint dichtung seal junta

9 8 40051 2 flangia bride aufnahme flange brida

10 8 51376 2 tappo bouchon abdeckung plug tapon

11 6 vite M6x30 vis schraube screw tornillo

12 1 vite M8x25 vis schraube screw tornillo

13 8 51643 1 rondella rondelle scheibe washer arandela

14 6 dado M6 ecrou mutter nut tuerca

15 3 vite M10x30 vis schraube screw tornillo

16 4 vite M8x20 vis schraube screw tornillo

17 8 57303 1 motore completo moteur compl. kompl. motor compl. motor motore compl.

1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17:

8 54015D 1 unità aspirante completa unite aspirante compl. saugeinheit kompl. complete suction unit unidad aspirante compl.

TAV. 13.0Mod. 3156 DEX

vous adresser à un Centre de vente et Service après-vente pour éliminer toute possibilité

WICHTIG

Verfahren kommen. Falls Abweichungen auftreten, wenden Sie sich bitte zur Vermeidung von

vements may give rise to structural changes requiring modifications in the above procedures.

for help in clearing up any possible doubts.

Venta y Asistencia.
