U300X/U250X U310W/U260W

Mode d’emploi

Les modèles U250X et U260W ne sont pas distribués en Amérique du Nord.

N° de modèle NP-U300X/NP-U250X NP-U310W/NP-U260W

4ème édition, Juin 2011

• DLP et BrilliantColor sont des marques déposées de Texas Instruments.

• IBM est une marque déposée ou enregistée d’International Business Machines Corporation.

• Macintosh, Mac OS X, iMac et PowerBook sont des marques déposées de Apple Inc. enregistrées aux Etats-Unis d’Amérique ou dans d’autres pays.

• Microsoft, Windows, Windows Vista, Internet Explorer, .NET Framework et PowerPoint sont soit des marques déposées soit des marques commerciales de Microsoft Corporation aux États-Unis et/ ou dans les autres pays.

• MicroSaver est une marque déposée de Kensington Computer Products Group, qui est une division de ACCO Brands.

• Le Virtual Remote Tool fonctionne avec la bibliothèque WinI2C/DDC, © Nicomsoft Ltd.

• HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

• Blu-ray est une marque déposée de l’Association Blu-ray Disc.

• Les autres noms de produits ou d’entreprises mentionnés dans ce mode d’emploi peuvent être des marques déposées ou des marques commerciales de leurs propriétaires respectifs.

REMARQUES

(1) Le contenu de ce mode d’emploi ne peut pas être réimprimé partiellement ou en totalité sans

autorisation. (2) Le contenu de ce mode d’emploi est susceptible d’être modié sans préavis. (3) Une grande attention a été portée à l’élaboration de ce mode d’emploi ; toutefois, veuillez nous

contacter si vous remarquez des points litigieux, des erreurs ou des omissions. (4) Nonobstant l’article (3), NEC ne pourra être tenu pour responsable de pertes de prot ou d’autres

pertes résultant de l’utilisation de ce projecteur.

Informations Importantes

Consignes de sécurité

Précautions

Veuillez lire ce manuel avec attention avant d’utiliser votre projecteur NEC U300X/U250X/U310W/U260W et conserver le manuel à portée de main pour toute consultation ultérieure.

ATTENTION

Pour couper complètement l’alimentation, retirez la prise du secteur. La prise du secteur doit être accessible et installée le plus près possible de l’appareil.

ATTENTION

POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N’OUVREZ PAS LE BOÎTIER. A L’INTÉRIEUR SE TROUVENT DES COMPOSANTS À HAUTE TENSION. POUR TOUTE RÉPARATION, ADRESSEZ-VOUS À UN RÉPARATEUR AGRÉE.

Ce symbole avertit l’utilisateur que le contact avec certaines parties non isolées à l’intérieur de l’appareil risque de causer une électrocution. Il est donc dangereux de toucher quoi que ce soit à l’intérieur de l’appareil.

Ce symbole avertit l’utilisateur que d’importantes informations sont fournies sur le fonctionnement ou l’entretien de cet appareil. Ces informations doivent être lues attentivement pour éviter tout problème.

AVERTISSEMENT: AFIN DE PREVENIR TOUT RISQUE D’INCENDIE OU DE CHOC ÉLECTRIQUE,

N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER DE RALLONGE AVEC LA PRISE DE CETTE APPAREIL ET NE PAS NON PLUS LA BRANCHER DANS UNE PRISE MURALE SI TOUTES LES FICHES NE PEUVENT ÊTRE INSÉRÉES COMPLÈTEMENT.

DOC Avis de conformation (pour le Canada uniquement)

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le Matériel Brouilleur du Canada.

Mise au rebut du produit usagé

La législation européenne, appliquée dans tous les Etats membres, exige que les produits électriques et électroniques portant la marque (à gauche) doivent être mis au rebut séparément des autres ordures ménagères. Ceci inclus les projecteurs et leurs accessoires électriques ou lampes. Lorsque vous mettez au rebut ces produits, veuillez suivre les recommandations des autorités locales et/ou demandez conseil au magasin qui vous a vendu le produit. Une fois ces produits mis au rebut, ils sont recyclés et de manière appropriée. Cet effort nous aidera à réduire les déchets et leurs conséquences négatives, comme par exemple celles causées par le mercure des lampes sur la santé humaine et sur l’environnement, même à faibles doses. La marque gurant sur les produits électriques et électroniques ne s’applique qu’aux Etats membres actuels de l’Union Européenne.

Français ...

Informations Importantes

Mesures de sécurité importantes

Ces instructions de sécurité garantissent la longévité de votre projecteur et préviennent les risques d’incendie et de décharge électrique. Lisez-les et respectez les conseils.

Installation

• Ne placez pas le projecteur dans les endroits suivants :

- sur un chariot, un support ou une table instable.

- près d’un point d’eau, d’un bain ou dans des pièces humides.

- à la lumière directe du soleil, près de chauffages ou d’appareils émettant de la chaleur.

- dans un environnement poussiéreux, enfumé ou embué.

- sur une feuille de papier, une carpette ou un tapis.

• Si vous voulez installer le projecteur au plafond :

- Ne pas essayer d’installer le projecteur soi-même.

- Le projecteur doit être installé par un technicien qualié pour garantir une installation réussie et réduire le risque d’éventuelles blessures corporelles.

- De plus, le plafond doit être sufsamment solide pour supporter le projecteur et l’installation doit être conforme aux réglementations locales de construction.

- Veuillez consulter votre revendeur pour de plus amples informations.

Placez le projecteur en position horizontale

L’angle d’inclinaison du projecteur ne devrait pas excéder 15 degrés. Le projecteur ne devrait pas non plus être installé ailleurs que sur un bureau ou au plafond, sinon la durée de vie de la lampe risque d’être grandement écourtée.

Français ...

Informations Importantes

CHAUD

Précautions contre l’incendie et l’électrocution

• Veiller à ce que la ventilation soit sufsante et à ce que les bouches ne soient pas obstruées an d’éviter toute accumulation de chaleur à l’intérieur du projecteur. Laisser un espace d’au moins 4 pouces (10 cm) entre le projecteur et le mur.

• N’essayez pas de toucher la grille de ventilation, elle peut être très chaude lorsque le projecteur est allumé et immédiatement après que le projecteur soit éteint.

• Eviter de faire tomber des corps étrangers comme des trombones et des morceaux de papier dans le projecteur. Ne pas essayer de récupérer des objets tombés dans le projecteur. Ne pas insérer d’objet métallique comme un l ou un tournevis dans le projecteur. Si quelque chose venait à tomber dans le projecteur, le débrancher immédiatement et demander à un réparateur qualié de retirer l’objet.

• Ne placez pas d’objet sur le projecteur.

•

Ne pas toucher la prise d’alimentation pendant un orage. Cela pourrait causer un choc électrique ou un incendie.

• Le projecteur est conçu pour fonctionner sur une alimentation électrique de 100-240 V CA 50/60 Hz. Assurez-vous que votre alimentation électrique soit conforme avant d’utiliser votre projecteur.

• Ne pas regarder dans le mirroir lorsque le projecteur est en marche. Cela pourrait provoquer de graves dommages oculaires.

• Tenir les objets (loupe, etc) hors de la trajectoire du rayon lumineux du projecteur. Le faisceau de lumière projeté par le miroir est étendu, ainsi tout objet pouvant rediriger la lumière provenant du miroir, peut avoir des conséquences imprévisibles, comme un incendie ou des blessures aux yeux.

• Ne pas bloquer le rayon lumineux entre la source lumineuse et le miroir avec des objets. Sinon cet objet pour prendre feu.

• Ne placez pas d’objets sensibles à la chaleur en face du miroir du projecteur ou de la grille d’aération. À défaut de respecter cette consigne, les objets en question pourraient fondre ou vous brûler les mains en raison de la chaleur produite par la lampe et les orices de ventilation.

• Manipulez le câble d’alimentation avec précaution. Un câble endommagé ou égratigné peut entraîner une électrocution ou un incendie.

- N’utilisez aucun autre câble d’alimentation que celui fourni.

- Ne pliez pas ou n’écrasez pas le câble d’alimentation de manière excessive.

- Ne placez pas le câble d’alimentation sous le projecteur ou tout autre objet lourd.

- Ne couvrez pas le câble d’alimentation avec d’autres matériaux doux comme des tapis.

- Ne soumettez pas le câble d’alimentation à la chaleur.

- Ne manipulez pas la prise d’alimentation avec des mains mouillées.

• Eteindre le projecteur, débrancher le câble d’alimentation et faire réviser l’appareil par un technicien quali é dans le cas des problémes suivants :

- Le câble ou la prise d’alimentation est endommagé ou égratigné.

- Du liquide a été répandu à l’intérieur du projecteur, ou ce dernier a été exposé à la pluie ou à l’eau.

- Le projecteur ne fonctionne pas normalement lorsque vous suivez les instructions décrites dans ce mode d’emploi.

- Le projecteur est tombé ou le boîtier a été endommagé.

- Les performances du projecteur ont décliné, indiquant un besoin de maintenance.

• Déconnectez le câble d’alimentation et tout autre câble avant de transporter le projecteur.

• Eteignez le projecteur et débranchez le câble d’alimentation avant de nettoyer le boîtier ou de remplacer la lampe.

• Eteindre le projecteur et débrancher le câble d’alimentation si le projecteur n’est pas utilisé durant une longue période.

• Lors de l’utilisation d’un câble LAN : Pour votre sécurité, ne raccordez pas au connecteur pour périphérique externe de câble pouvant avoir une tension excessive.

Français ...

iii

Informations Importantes

Précautions se rapportant á la télécommande

• Manipuler la télécommande avec précaution.

• Si la télécommande est mouillée, I’essuyer immédiatement.

• Evitar toute chaleur chaleur excessive et l’humidité.

• Ne jamais court-circuiter, chauffer ou démonter les piles.

• Ne jamais jeter les piles au feu.

• Si la télécommande n’est pas utilisée pendant une longue période, retirer les piles.

• S’assurer de respecter la polarité (+/-) des piles.

• Ne pas utiliser des piles neuves et des piles usagées en méme temps et ne pas utiliser des piles de dif-

férents types ensemble.

• Mettre les piles usagées au redut d’parés la réglementation locales.

Remplacement de la lampe

• Pour remplacer la lampe, suivre toutes les instructions de la page 61-62.

• Assurez-vous de remplacer la lampe et le ltre lorsque le message [LA LAMPE A ATTEINT SA DURÉE

DE VIE MAXIMUM, PRIÈRE DE REMPLACER LA LAMPE ET LE FILTRE.] s’afche. Si l’on continue à utiliser la lampe après qu’elle ait atteint la n de service, l’ampoule de la lampe risque de se briser en éclats, et des débris de verre risquent d’être dispersés dans le coffret de la lampe. Ne les touchez pas car ils peuvent vous blesser.

Si cela se produit, prendre contact avec votre revendeur pour le remplacement de la lampe.

Caractéristique de la lampe

Le projecteur utilise une lampe au mercure à haute-pression comme source lumineuse. Les caractéristiques de la lampe font que sa luminosité décline graduellement avec l’âge. Egalement, le fait d’allumer et d’éteindre fréquemment la lampe favorisera cette perte de luminosité.

ATTENTION:

• NE TOUCHEZ PAS LA LAMPE immédiatement après qu’elle a ééutilisé. Elle sera extrêement chaude. Eteignez le projecteur puis déranchez le câle d’alimentation. Attendez au moins une heure que la lampe se soit refroidie avant de la manipuler.

• Lors du retrait de la lampe d’un projecteur monté au plafond, assurez-vous que personne ne se trouve sous le projecteur. Des fragments de verre pourraient tomber si la lampe a grillé.

Précautions sanitaires pour les utilisateurs visualisant des images 3D

• Avant de visionner un contenu 3D, n’oubliez pas de lire les précautions d’emplois concernant votre santé qui peuvent se trouver dans le manuel de l’utilisateur inclus avec vos lunettes 3D actives ou votre contenu 3D compatible tels que des DVD, jeux vidéo, des chiers vidéo sur votre ordinateur, etc. Pour éviter tous problèmes, veuillez observer ce qui suit :

- Ne pas utiliser de lunettes 3D actives pour l’afchage de contenu non 3D.

- Laisser une distance de 2 m/7 pieds ou plus entre l’écran et l’utilisateur. Visualiser des images 3D de

trop près peut vous fatiguer les yeux.

- Évitez de regarder des images en 3D pendant une période de temps prolongée. Prenez une pause de 15

minutes ou plus après chaque heure de visualisation.

- Si vous ou un membre de votre famille a des antécédents de sensibilité à la lumière, consulter un mé-

decin avant de visionner des images 3D.

- Lors de la visualisation d’images en 3D, si vous tombez malade (nausées, étourdissements, maux de

tête, fatigue oculaire, vision trouble, convulsions, engourdissements) veuillez arrêter de les visualiser. Si les symptômes persistent, consultez un médecin.

Français ...

Informations Importantes

A propos du mode Haute Altitude

• Réglez [MODE VENTILATEUR] sur [Haut] lorsque le projecteur est utilisé à des altitudes d’environ 2500 pieds/760 mètres ou plus.

• Utiliser le projecteur à des altitudes d’environ 2500 pieds/760 mètres sans régler sur [Haut] peut causer une surchauffe et le projecteur pourrait s’éteindre. Si cela se produit, attendez quelques minutes et allumez le projecteur.

• Utiliser le projecteur à des altitudes moins importantes que 2500 pieds/760 mètres ou encore moins et régler sur [Haut] peut provoquer une baisse de température trop forte de la lampe, et causer une oscillation de l’image. Commutez [Mode Ventilateur] sur [Auto].

• Utiliser le projecteur à des altitudes d’environ 2500 pieds/760 mètres ou plus peut raccourcir la durée de vie des composants optiques tels que la lampe.

À propos des droits d’auteur des images originales projetées :

Notez que l’utilisation de ce projecteur dans un but commercial ou pour attirer l’attention du public dans un lieu comme un café ou un hôtel et l’emploi de la compression ou de l’extension d’image d’écran avec les fonctions suivantes risque de constituer une infraction aux droits d’auteur qui sont protégés par la loi sur les droits d’auteur. [Format], [Trapèze], Fonction de grossissement et autres fonctions semblables.

Français ...

... Français

Table des matières

Table des matières ............................1

Notice d’utilisation..............................2

Mises en Garde ..................................2

Introduction ........................................4

Caractéristiques du Produit ................4

Contenu du paquet .............................5

Aperçu du produit ...............................6

Projecteur ............................................... 6

Ports de connexions ............................... 7

Panneau de commandes .......................8

Enlever et attacher le cache câble .........9

Télécommande.....................................10

Installation des piles ............................. 13

Utilisation du logiciel téléchargé ........... 14

Installation .......................................23

Connexion du projecteur ...................23

Connexion à l’ordinateur de bureau/

ordinateur portable/Réseau .................. 23

Connexion aux sources vidéo ..............24

Mise sous/hors tension du

projecteur ..........................................25

Mise sous tension du projecteur...........25

Mise hors tension du projecteur ...........26

Voyant d’avertissement ........................ 27

Réglage de l’image projetée .............28

Ajuster la hauteur de l’image projetée .. 28 Réglagede la mise au point du

projecteur .............................................29

Réglage de la taille de l’image

projetée ................................................29

Distance de projection et taille de

l’écran ................................................... 30

Commandes Utilisateur ...................31

Afchage à l’écran ............................31

Comment utiliser ..................................31

Arborescence du menu ........................32

IMAGE .................................................. 34

IMAGE | Avancé ................................... 36

ÉCRAN ................................................. 38

ÉCRAN | Réglages 3D .........................40

RÉGLAGES..........................................41

RÉGLAGES | Signal (RGB) .................43

RÉGLAGES | Avancé ..........................44

RÉGLAGES | Avancé | Réseau ...........45

RÉGLAGES | Avancé | Sécurité ...........48

OPTIONS .............................................50

OPTIONS | Paramètres Lampe ............52

OPTIONS | Information ........................ 53

OPTIONS | Avancé .............................. 54

Annexes...........................................55

Dépannage .......................................55

Nettoyage du ltre .............................60

Remplacement de la lampe .............61

Procédure de nettoyage du miroir

asphérique et de la lentille ................63

Spécications ....................................64

Modes de compatibilité .....................66

RGB Analogique ...................................66

HDMI ....................................................66

Composante ......................................... 67

Vidéo/S-Vidéo Composite ....................67

Installation au plafond .......................68

Dimensions du boîtier .......................69

Pin Assignments of D-Sub

COMPUTER Input Connector ...........70

Codes de commande PC et

connexion des câbles .......................71

Liste des éléments à vérier en

cas de panne ....................................72

Certication TCO ..............................74

Français ...

Notice d’utilisation

Mises en Garde

Suivez tous les avertissements, précautions et informations d’entretien comme il est recommandé dans ce guide

d’utilisateur an de maximiser la durée de vie de votre appareil.

■ Avertissement-

Ne pas regarder dans l’objectif du projecteur lorsque la lampe est allumée. La forte lumière peut vous faire mal aux yeux.

Réinitialiser la fonction « Effacer heures lampe » à partir du menu « OPTIONS | Paramètres Lampe » de l’afchage OSD après le remplacement de la lampe (voir page 52).

Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement a été achevée avant de couper l’alimentation. Comptez 25 secondes pour que le projecteur refroidisse.

Allumez d’abord le projecteur puis ensuite les sources de signal.

Quand la lampe arrive en n de vie, elle grillera, éventuellement avec un claquement. Si cela se produit, le projecteur ne se rallumera pas tant que la lampe n’aura pas été remplacé. Pour remplacer la lampe, suivez les procédures décrites dans la rubrique « Remplacement de la lampe ».

Les écrans à fort gain ne sont pas optimaux pour une utilisation avec ce projecteur. Plus le gain de l’écran est bas (par exemple un gain d’environ 1) et meilleure est la qualité de l’image projetée.

... Français

Notice d’utilisation

À faire :

■ Éteignez le projecteur avant de le nettoyer.

■ Utilisez un chiffon doux humidié avec un détergent doux pour

nettoyer le boîtier du projecteur.

■ Débranchez le cordon d’alimentation de la prise de courant si le

produit ne va pas être utilisé pendant une longue période.

■ Si le miroir ou la lentille est sale, utilisez un chiffon de nettoyage

pour l’objectif disponible dans le commerce.

A ne pas faire :

■ Utiliser des nettoyants, des cires ou des solvants abrasifs pour

nettoyer l’unité.

■ Utiliser dans les conditions suivantes :

- Extrêmement chaud, froid ou humide.

- Dans des zones susceptibles de comporter un excès de poussière et de saleté.

- Sous la lumière directe du soleil.

- Déplacer le projecteur en le tirant par le câble.

- Ce suspendre au projecteur lorsqu’il est xé au plafond ou sur un mur.

- Appliquer une pression trop forte contre le miroir ou l’objectif.

- Laisser des empreintes sur la surface du miroir.

Français ...

Introduction

Caractéristiques du Produit

Cet appareil utilise un projecteur DLP™ à puce simple XGA/

WXGA de 0,55”/0,65”. Ses caractéristiques exceptionnelles

comprennent :

 ■ U300X/U250X

■ Technologie DLP™ à simple puce

■ Compatible NTSC/NTSC4.43/PAL/PAL-M/PAL-N/SE-

■ Fonctions Multi-Auto : Détection Auto, Image Auto,

■ Toutes les fonctions sont accessibles par la télécommande

Résolution XGA réelle, 1024x768 pixels U310W/U260W Résolution WXGA réelle, 1280 x 800 pixels

CAM and SDTV (480i/576i), EDTV (480p/576p), HDTV (720p/1080i/1080p)

Enregistrement Auto des réglages

■ Afchage multilingue et facile d’utilisation

■ Correction trapézoïdale numérique avancée et afchage

plein écran avec mise à l’échelle de haute qualité

■ Haut-parleur mono intégré de 10 Watts.

■ Compatible UXGA/WXGA/SXGA+/SXGA/XGA/

SVGA/VGA/MAC

■ Prise en charge de l’afchage 3D

... Français

Introduction

Ne jetez pas le

couvercle du miroir, le carton et les matériaux d’emballage.

Le cache câble

est relié au projecteur au moment de l’expédition. Lorsque vous utilisez le projecteur pour la première fois, retirez le cache câble avant de brancher les câbles. Reportezvous à la page 9 pour apprendre comment enlever et mettre en place le cache câble.

Contenu du paquet

Ce projecteur est livré avec tous les éléments présentés ci-

dessous. Assurez-vous que votre appareil est complet. Contactez immédiatement votre revendeur s’il manque quelque chose.

Projecteur

US (P/N:79TC3011) EU (P/N:79TC3021)

Cordon d’alimentation (3 m) x 1

Télécommande

(P/N:79TC3051)

Câble de raccordement à l’ordinateur (VGA) (3 m)

Piles (AAAx2)

(P/N:79TC3081)

En raison des

différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Documentation :

CD-ROM NEC Projector



(P/N: 7N951534) Guide de Démarrage Rapide



(P/N: 7N8N1121) Information importante



(Pour l’Amérique du Nord : 7N8N1101, pour les autres pays : 7N8N1101 et 7N8N1111)

Pour l’Amérique du Nord :

Carte d’enregistrement



Garantie limitée



Pour l’Europe :

Politique de garantie



Pour les clients en Europe : vous trouverez notre politique de garantie actuelle sur notre site web : www.nec-display-solutions.com

Français ...

Introduction

Aperçu du produit

Projecteur

10 11

1. Couvercle de la lampe

Grille de ventilation (sortie)

3. Panneau de commandes

4. Miroir

5. Cache câble

6. Attaches du cache câble

7. Port antivol Kensington™ (Ce port de sécurité supporte le système de sécurité MicroSaver®)

8. Pied de réglage inclinable

9. Grille de ventilation (entrée)

10. Lentille

11. Levier de réglage de la mise au point

12. Récepteur de la télécommande

13. Haut-parleur

... Français

Introduction

Ports de connexions

1 2 3 4 5

9 118 10 12 13 14

1. Connecteur LAN

2. Connecteur entrée S-VIDEO

3. Connecteur sortie MONITEUR

4. Connecteur entrée ORDINATEUR 1

5. Connecteur entrée ORDINATEUR 2

6. Connecteur HDMI

7. Connecteur COMMANDE PC

8. Port de MAINTENANCE (uniquement pour les opérations de maintenance)

9. Connecteur entrée VIDEO

10. Connecteur entrée AUDIO G/D

11. Entrée alimentation secteur

12. Connecteur sortie AUDIO

13. Prise de sortie Jack AUDIO (Pour entrée ORDINATEUR 1)

14. Prise de sortie Jack AUDIO (Pour entrée ORDINATEUR 2)

15. Grille de ventilation (entrée)

5 6 7

Français ...

Introduction

Panneau de commandes

Marche/Désact. et indicateur à DEL

SOURCE Pressez « SOURCE » pour sélec-

DEL ETAT Indique l’état de la température du

VOLUME - Diminue le volume.

Allume le projecteur. Référez-vous à la section « Mise sous/hors tension du projecteur » pages 25-26.

tionner un signal d’entrée.

projecteur.

10 11

MENU Appuyez sur « MENU » pour lanc-

er l’afchage sur l’écran (OSD), pour retourner au menu principal de l’écran OSD.

AJUSTEMENT AUTO

DEL DE LA LAMPE

Synchronise automatiquement le projecteur avec la source d’entrée.

Indique l’état de la lampe du projecteur.

... Français

Introduction

Correction TRAPEZOIDALE

VOLUME + Augmente le volume.

Quatre touches de sélection directionnelles

QUITTER Quitter les réglages.

Ajuste l’image pour compenser la distorsion causée par l’inclinaison du projecteur (± 40 degrés verticalement).

Utilisez ou ou ou pour choisir des éléments ou effectuer les réglages pour votre sélection.

Enlever et attacher le cache câble

Cache câble

Procédure pour enlever et attacher le cache câble :

Appuyez sur les attaches à gauche et à droite du cache câble.

 2. Enlever le cache câble. 

 3. Installer le cache câble en faisant les étapes précédentes à

l’envers.



Français ...

Introduction

Télécommande

1 2

3 4

10 11

15 16

17 18

20 21

24 25

1 ALUMER Allume le projecteur. Référez-vous à

la section « Mise sous/hors tension du projecteur » pages 25-26.

2 ÉTEINDRE Éteindre le projecteur. Référez-vous

à la section « Mise sous/hors tension du projecteur » pages 25-26.

... Français

Introduction

3 ORDINATEUR 1 Appuyez sur « 1 » pour choisir

l’entrée ORDINATEUR 1.

4 ORDINATEUR 2 Appuyez sur « 2 » pour choisir

l’entrée ORDINATEUR 2.

5 VIDEO Appuyez sur « VIDEO » pour choisir

l’entrée VIDEO.

6 NUM Sélectionnez le mot de passe. Lor-

sque vous saisissez un mot de passe, vous devez appuyez simultanément sur « NUM » et l’un des chiffres.

7 MUET AV Eteint/rallume momentanément

l’audio et la vidéo.

8 MENU Appuyez sur « MENU » pour lancer

l’afchage sur l’écran (OSD), pour retourner au menu principal de l’écran OSD.

9 D-ZOOM Zoom avant/arrière sur l’image

projetée.

10 L-CLICK Clic gauche de la souris. 11 Correction

TRAPEZOIDALE

12 ECO Mettre en veille la lampe du project-

13 AIDE Cette fonction vous permet une

14 AJUSTEMENT

AUTO

15 S-VIDEO Appuyez sur « S-VIDEO » pour

Ajuste l’image pour compenser la distorsion causée par l’inclinaison du projecteur (± 40 degrés verticalement).

eur an de baisser la consommation électrique et augmenter la durée de vie de la lampe. (voir page 52)

conguration et une utilisation facile du projecteur.

Synchronise automatiquement le projecteur avec la source d’entrée.

choisir l’entrée S-VIDEO.

Français ...

Introduction

16 HDMI Appuyez sur « HDMI » pour choisir

17 Touches nu-

18 EFFACER Efface le numéro saisie lors de la

19 PAUSE Effectue une pause sur l’image af-

20 QUITTER Quitter les réglages. 21 ENTRÉE Conrme votre choix dans le menu.

Quand l’image

réduite est afchée, les boutons , ,

ou ne sont pas disponibles pour déplacer l’image.

22 Flèches direction-

23 PAGE Utilisez ce bouton pour aller à la

24 R-CLICK Clic droit de la souris.

25 Mode IMAGE Sélectionnez le mode Image parmi

26 VOL. +/- Augmente/Diminue le volume. 27 FORMAT Utilisez cette fonction pour sélec-

mérique

nelles

l’entrée HDMI. Sélectionne un mot de passe.

saisie du mot de passe.

chée à l’écran. Appuyez encore une fois pour arrêter la pause.

Utilisez ou ou ou pour choisir des éléments ou effectuer les réglages pour votre sélection. Quand l’image est agrandie par l’utilisation D-ZOOM + bouton, les boutons ,

, ou déplacent l’image.

page suivante/précédente.

Présentation, Film, sRGB, Jeu, Utilisateur.

tionner le format d’afchage (voir page 38).

... Français

Introduction

Installation des piles

1. Appuyer fermement et retirer le couvercle des piles en le faisant glisser.

Le signal infra-

rouge fonctionne par ligne-de-visée jusqu’à une distance d’environ 22 pieds/7m et dans un angle de 60 degrés depuis le capteur de télécommande du boîtier du projecteur.

Le projecteur ne

réagira pas s’il y a des objets entre la télécommande et le capteur ou si une lumière intense tombe sur le capteur. Des piles usées empêchent également la télécommande de faire fonctionner correctement le projecteur.

2. Installez des piles neuves (AAA). S’assurer de respecter la polarité (+/−) des piles. aligned correctly.

3. Remettre le couvercle des piles en le faisant glisser, jusqu’à ce qu’il s’emboîte. Ne pas mélanger différents types de piles ou des neuves avec des anciennes.

Précautions se rapportant á la télécommande

• Manipuler la télécommande avec précaution.

• Si la télécommande est mouillée, I’essuyer immédiatement.

• Evitar toute chaleur chaleur excessive et l’humidité.

• Ne pas mettre les piles à l’envers.

ATTENTION:

Danger d’explosion si les piles sont incorrectement remplacées. Remplacer uniquement avec le même type ou un type équivalent à celui recommandé par le fabricant. Mettre les piles usagées au redut d’parés la réglementation locales.

Français ...

Introduction

Utilisation du logiciel téléchargé

Lorsque « Ordi-

nateur 1 » est l’entrée sélectionnée, l’écran Virtual Remote ou la barre d’outils sera aussi afché sur l’écran d’ordinateur.

Utilisez le câble

d’ordinateur fourni (VGA) pour relier directement le connecteur COMPUTER 1 IN au connecteur de sortie moniteur de l’ordinateur si vous désirez utiliser la fonction Virtual Remote Tool. L’utilisation d’un commutateur ou d’autres câbles que le câble fourni (VGA) risque de causer des problèmes de communication. Câble de connexion VGA : Les Pins 12 et 15 sont nécessaires pour le DDC/CI.

Virtual Remote

Tool peut ne pas fonctionner correctement, en fonction des caractéristiques de votre ordinateur, ou de la version de votre carte ou pilote graphique.

Le projecteur

ne supporte pas la fonction de recherche automatique de réseau local de Virtual Remote. Pour connecter le projecteur, veuillez enregistrer une adresse IP manuellement.

Utilisation d’un câble d’ordinateur (VGA) pour faire fonctionner le projecteur (Virtual Remote Tool)

L’utilitaire « Virtual Remote Tool » que vous pouvez télécharger sur notre site internet (http://www.nec-display.com/dl/en/index.html), permet d’afcher sur l’écran de votre ordinateur l’écran Virtual Remote (ou la barre d’outils).

Ceci vous permettra d’effectuer certaines opérations, comme la mise en marche ou à l’arrêt du projecteur, la sélection du type de signal par l’intermédiaire du câble vidéo de l’ordinateur (VGA), câble série ou connexion LAN.

Ecran de télécommande virtuelle Barre d’outils

Ce chapitre présente un aperçu de l’utilisation du logiciel Virtual Remote Tool.

Pour plus de détails concernant l’utilisation du logiciel Virtual Remote Tool, consultez l’Aide en ligne à propos du logiciel Virtual Remote Tool. (-> page 18)

• Etape 1 : Installez Virtual Remote Tool sur votre ordinateur. (-> page 15)

• Etape 2 : Connectez le projecteur à votre ordinateur. (-> page 16)

• Etape 3 : Lancez Virtual Remote Tool. (-> page 17)

ASTUCE :

• Virtual Remote Tool peut être utilisé avec un réseau local et une connexion série.

• Pour des renseignements sur la mise à jour de Virtual Remote Tool, consultez notre site Internet : http://www.nec-display.com/dl/en/index.html

ASTUCE :

• Le connecteur COMPUTER 1 IN du projecteur supporte la norme DDC/CI (Interface de Commande du Canal d’Afchage de Données). Le protocole DDC/CI est un interface standard utilisé pour la gestion des communications bidirectionnelles entre un ordinateur et un écran/projecteur.

... Français

Introduction

Pour installer

ou désinstaller le programme, vous devez être connecté à Windows en tant qu’administrateur (Windows 7, Windows Vista et Windows XP)

Quitter tout les

programmes en cours d’utilisation avant l’installation. Si un autre programme est en cours d’utilisation, l’installation ne peut pas être terminée.

Etape 1 : Installez Virtual Remote Tool sur votre ordinateur

• Système d’exploitation supportés

Virtual Remote Tool fonctionne avec les systèmes d’exploitation suivant.

Windows 7 Home Basic *1, Windows 7 Home Premium *1, Windows 7 Professional *1, Windows 7 Enterprise *1, Windows 7 Ultimate *1

Windows Vista Home Basic *1, Windows Vista Home Premium *1, Windows Vista Business *1, Windows Vista Enterprise *1, Windows Vista Ultimate *1

Windows XP Home Edition *2, Windows XP Professional *2

*1: Compatible avec la versions 32-bit. *2: Pour lancer Virtual Remote Tool, « Microsoft .NET Framework Version 2.0

ou ultérieur » est requis. Microsoft .NET Framework Version 2.0 ou ultérieur est disponible sur le site internet de Microsoft. Veuillez installer Microsoft .NET Framework Version 2.0 ou ultérieur sur votre ordinateur.

Veuillez télécharger la mise à jour de VRT.exe sur notre site internet (http://www.nec-display.com/dl/en/index.html).

2 Double-cliquez sur l’icône VRT. exe.

L’assistant d’installation va apparaître à l’écran.

3 Cliquez sur « Next ».

L’écran « END USER LICENSE AGREEMENT » s’afche ensuite.

Veuillez lire la « END USER LICENSE AGREEMENT » dans sa totalité.

Français ...

Introduction

4 Si vous êtes d’accord avec les termes du contrat, cliquez sur « I accept the

terms in the license agreement », puis sur « Next ».

Laissez-vous ensuite guider par les consignes qui s’afchent à l’écran jusqu’à la n de l’installation.

Une fois l’installation terminée, un raccourcis Virtual Remote Tool s’afche sur votre bureau.

ASTUCE : Pour désinstaller Virtual Remote Tool

• Préparation :

Quittez Virtual Remote Tool avant de le désinstaller. Le compte Windows sous lequel s’effectue l’opération doit disposer des droits d’« Administrateur » (Windows 7 et Windows Vista) ou d’« Administrateur de l’ordinateur » (Windows XP) an de pouvoir désinstaller le logiciel Virtual Remote Tool.

• Pour Windows 7/Windows Vista

1 Cliquez sur « Démarrer », puis sur « Panneau de conguration ».

Le fenêtre du Panneau de conguration s’afche.

Cliquez sur « Désinstaller un programme » dans la rubrique « Programmes »

La fenêtre « Programmes et fonctionnalités » s’afche. 3 Sélectionnez Virtual Remote Tool en cliquant dessus. 4 Cliquez sur « Désinstaller/Modier » ou « Désinstaller ».

Lorsque la fenêtre de conrmation « Contrôle de compte d’utilisateur »

s’afche, cliquez sur « Continuer ». Suivez ensuite les consignes à l’écran

pour terminer la désinstallation de l’application.

• Pour Windows XP 1 Cliquez sur « Démarrer », puis sur « Panneau de conguration ».

Le fenêtre du Panneau de conguration s’afche. 2 Double-cliquez sur « Ajout/Suppression de programmes ».

La fenêtre Ajout/Suppression de programmes s’afche.

Cliquez sur Virtual Remote Tool dans la liste afchée, puis sur « Supprimer ».

Suivez ensuite les consignes à l’écran pour terminer la désinstallation de

l’application.

Etape 2 : Connectez le projecteur à votre ordinateur

1 Utilisez le câble d’ordinateur fourni (VGA) pour relier directement le

connecteur COMPUTER 1 IN au connecteur de sortie moniteur de l’ordinateur.

2 Branchez le câble d’alimentation fourni à l’entrée AC IN du projecteur, puis

à une prise du secteur.

... Français

Introduction

Le projecteur passe en état de veille.

ASTUCE :

• La fenêtre « Easy Setup » s’afche au premier démarrage de Vir-

tual Remote Tool, et sert à naviguer parmi les connections.

Etape 3 : Lancez Virtual Remote Tool

Commencez en utilisant l’icône de raccourci

Commencez à partir du menu Démarrer

Cliquez sur [Démarrer] -> [Tous les programmes] ou [Programmes]

-> [NEC projector User Supportware] -> [Virtual Remote Tool] -> [Virtual Remote Tool].

La fenêtre « Easy Setup » s’afche au premier démarrage de Virtual Remote Tool.

Quand « Économie

d’énergies » est sélectionné pour « le mode attente » à partir du menu, le projecteur ne peut pas être contrôlé par l’intermédiaire du câble d’ordinateur (VGA), du câble série ou connexion réseau (câble LAN).

Veuillez suivre les consignes à l’écran.

L’écran Virtual Remote Tool s’afche dès la n de la procédure de conguration rapide « Easy Setup ».

Français ...

Introduction

ASTUCE :

• L’écran (ou la barre d’outils) Virtual Remote Tool peut être lancé sans avoir

à passer par la fenêtre « Easy Setup ». Il suft pour cela de cocher la case « Do not use Easy Setup next time » à l’étape 6 dans la fenêtre « Easy Setup ».

Quitter Virtual Remote Tool

1 Cliquez sur l’icône Virtual Remote Tool dans la Barre d’outils.

Un menu contextuel s’afche.

2 Cliquez sur « Exit ».

La fenêtre Virtual Remote Tool se referme.

Consultation du chier d’aide en ligne de Virtual Remote Tool

Afchage de l’aide en ligne à partir de la barre de tâches

1 Cliquez sur l’icône Virtual Remote Tool dans la barre de tâches lorsque

Virtual Remote Tool est en marche.

Un menu contextuel s’afche.

... Français

Introduction

2 Cliquez sur « Help ».

L’écran d’aide en ligne s’afche.

Afchage de l’aide en ligne à partir du menu Démarrer. Cliquez sur le bouton « Démarrer » -> « Tous les programmes » ou

« Programmes » -> « NEC Projector User Supportware » -> « Virtual Remote Tool », puis « Virtual Remote Tool Help », dans cet ordre.

L’écran d’aide en ligne s’afche.

Français ...

Introduction

Contrôler le projecteur via un LAN (PC Control Utility Pro 4)

Le projecteur peut être contrôlé à partir de votre ordinateur via un réseau local (LAN) en utilisant le logiciel « PC Control Utility Pro 4 » que vous pouvez télécharger sur notre site internet (http://www.nec-display.com/dl/en/index.html).

Fonctions de Commande Marche/Désact., sélection de signal, arrêt sur image, image en

sourdine, audio en sourdine, ajustement, notication de message d’erreur, calendrier d’événement.

Lorsque le

projecteur est en état de veille, la fonction Alerte d’erreur de PC Control Utility Pro4 n’est pas disponible.

Pour rendre cette fonction disponible, même en état de veille, utilisez la fonction Alerte E-Mail du projecteur. (-> voir page 46)

Ce chapitre vous présente un aperçu de l’utilisation du PC Control Utility Pro 4. Pour plus de détails concernant l’utilisation du PC Control Utility Pro 4, consultez l’Aide à propos du PC Control Utility Pro

4. (-> page 22)

Écran du PC Control Utility Pro 4

• Étape 1 : Installez le PC Control Utility Pro 4 sur votre ordinateur. (-> page 21)

• Étape 2 : Connectez le projecteur à un LAN. (-> page 22)

• Étape 3 : Démarrez le PC Control Utility Pro 4. (-> page 22)

ASTUCE :

• Le PC Control Utility Pro 4 peut être utilisé avec une connexion en série.

• Pour des renseignements sur la mise à jour de PC Control Utility Pro 4, consultez notre site Internet : http://www.nec-display.com/dl/en/index.html

... Français

Introduction

Votre compte

d’utilisateur Windows devra disposer des droits [Administrateur] (sous Windows 7, Windows Vista et Windows XP) si vous désirez installer ce logiciel.

Quittez tous

les programmes en cours avant de lancer l’installation. L’installation du logiciel risquerait en effet d’échouer dans le cas contraire.

Etape 1 : Installez le PC Control Utility Pro 4 sur votre ordinateur

• Système d’exploitation supportés - PC Control Utility Pro 4 fonctionne avec les systèmes d’exploitation suivant.

Windows 7 Home Basic *1, Windows 7 Home Premium *1, Windows 7 Professional *1, Windows 7 Enterprise *1, Windows 7 Ultimate *1

Windows Vista Home Basic *1, Windows Vista Home Premium *1, Windows Vista Business *1, Windows Vista Enterprise *1, Windows Vista Ultimate *1

Windows XP Home Edition *2, Windows XP Professional *2

*1: Compatible avec la versions 32-bit. *2: Pour lancer PC Control Utility Pro 4, « Microsoft .NET Framework Ver-

sion 2.0 ou ultérieur » est requis. Microsoft .NET Framework Version 2.0 ou ultérieur est disponible sur le site internet de Microsoft. Veuillez installer Microsoft .NET Framework Version 2.0 ou ultérieur sur votre ordinateur.

1 Veuillez télécharger la mise à jour de PCCUP4 exe sur notre site internet

(http://www.nec-display.com/dl/en/index.html).

2 Double-cliquez sur l’icône PCCUP4. exe.

L’assistant d’installation va apparaître à l’écran.

3 Cliquez sur « Next ».

L’écran « END USER LICENSE AGREEMENT » s’afche ensuite.

Veuillez lire la « END USER LICENSE AGREEMENT » dans sa totalité.

Français ...

Introduction

4 Si vous êtes d’accord avec les termes du contrat, cliquez sur « I accept the

terms in the license agreement », puis sur « Next ».

Laissez-vous ensuite guider par les consignes qui s’afchent à l’écran jusqu’à la n de l’installation.

Pour que la fonction

Programmation horaire du PC Control Utility Pro 4 fonctionne, votre ordinateur doit être allumé et ne pas être en mode veille ou veille prolongée. Sélectionnez « Options d’alimentation » dans le « Panneau de conguration » de Windows et désactivez son mode veille/veille prolongée avant de lancer le programmateur.

[Exemple] Pour Windows 7 :

Sélectionnez « Panneau de conguration » -> « Système et sécurité » -> « Options d’alimentation » -> « Modier les conditions de mise en veille de l’ordinateur » -> « Mettre l’ordinateur veille » -> « Jamais ».

Quand « Écono-

mie d’énergies » est sélectionné pour « le mode attente » à partir du menu, le projecteur ne peut pas être contrôlé par l’intermédiaire du câble série ou connexion réseau (câble LAN).

Le projecteur ne

supporte pas la fonction de recherche automatique de réseau local de PC Control Utility Pro4. Pour connecter le projecteur, veuillez enregistrer une adresse IP manuellement.

ASTUCE : Désinstallation de PC Control Utility Pro 4

• Suivez la procédure décrite au chapitre « Pour désinstaller Virtual Remote Tool » si vous désirez désinstaller PC Control Utility Pro 4. Remplacez « Virtual Remote Tool » par « PC Control Utility Pro 4 » (-> page 16).

Etape 2 : Connectez le projecteur à un LAN

Connecter le projecteur au réseau local en suivant les instructions du chapitre « Connecter le projecteur » page 23 et « Comment utiliser un navigateur internet pour contrôler votre projecteur » pages 46-47.

Etape 3 : Démarrez le PC Control Utility Pro 4

Cliquez sur « Démarrer » -> « Tous les programmes » ou « Programmes » -> « NEC Projector User Supportware » -> « PC Control Utility Pro 4 » -> « PC Control Utility Pro 4 ».

ASTUCE : Consultation de l’Aide en ligne du PC Control Utility Pro 4

• Afchage de l’Aide en ligne à partir du PC Control Utility Pro 4 lorsqu’il est en marche.

Cliquez sur « Help (H) » -> « Help (H) » de la fenêtre du PC Control Utility Pro 4 dans cet ordre. Un menu contextuel s’afche.

• Afchage de l’Aide en ligne à partir du menu Démarrer Cliquez sur « Démarrer » -> « Tous les programmes » ou « Programmes »

-> « NEC Projector User Supportware » -> « PC Control Utility Pro 4 » -> « PC Control Utility Pro 4 Help ». L’écran d’Aide en ligne s’afche.

... Français

E62405SP

Assurez-vous que le

cordon d’alimentation est complètement inséré à la fois dans le projecteur et la prise murale.

Installation

Connexion du projecteur

Connexion à l’ordinateur de bureau/ ordinateur portable/Réseau

Vers la prise murale

1............................................................................. Cordon d’alimentation (fourni)

2.........................................................................................................Câble de réseau

3......................................................................................................Câble sortie VGA

4................................................................................................... Câble entrée audio

5....................................... Câble de raccordement à l’ordinateur (VGA) (fourni)

6..............................................................................................................Câble HDMI

7...............................................................................................................Câble RS232

8.................................................................................................... Câble sortie audio

4 5

6 7

Sortie audio

Français ...

Installation

E62405SP

Connexion aux sources vidéo

Assurez-vous que le

cordon d’alimentation est complètement inséré à la fois dans le projecteur et la prise murale.

Sortie Vidéo

Lecteur DVD, Lecteur Blu-ray,

Décodeur, Récepteur HDTV

Sortie S-Vidéo

Vers la prise murale

En raison des

différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

1............................................................................. Cordon d’alimentation (fourni)

2............................................................................................ Câble vidéo composite

3........................................................................................................... Câble S-Vidéo

4................................................................................................... Câble entrée audio

5....................................... Câble de raccordement à l’ordinateur (VGA) (fourni)

6................................................................................... Adaptateur PERITEL/VGA

7..............................................................................................................Câble HDMI

8................................................................................................... Câble entrée audio

9.................................................................................................... Câble sortie audio

7 8

Sortie audio

Câble HDMI : Utilisez un câble HDMI® Haute Vitesse.

... Français

Installation

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Avant d’utiliser le

projecteur, retirez le couvercle du miroir.

(*) Quand « économie

d’énergie » est sélectionné pour le mode « veille », le voyant d’alimentation s’allume en rouge; Quand « Normal » est sélectionné pour le mode « veille », le voyant d’alimentation devient orange.

Allumez d’abord le

projecteur puis ensuite les sources de signal.

1. Assurez-vous que le cordon d’alimentation et le câble de signal sont correctement connectés. Le voyant d’alimentation devient orange ou rouge

(*)

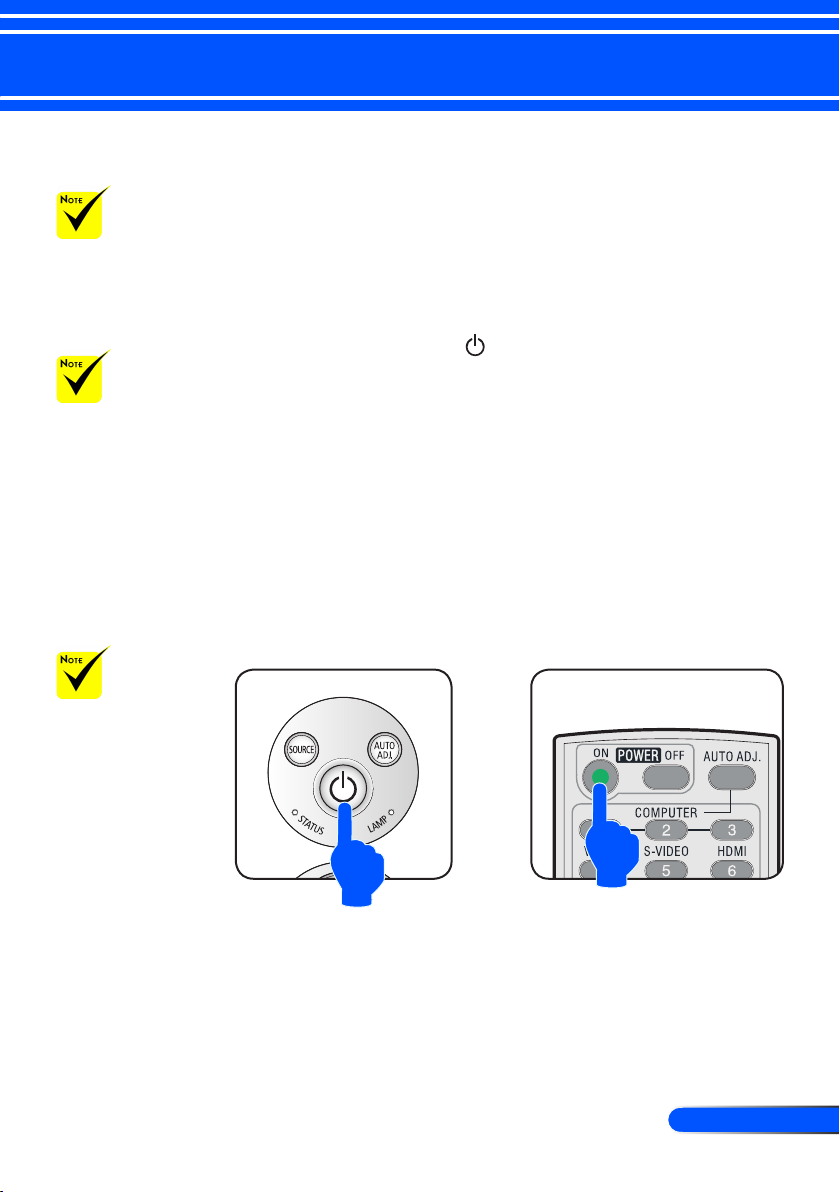

2. Allumez la lampe en appuyant sur la touche « POWER ON » de la télécommande ou sur le panneau de contrôle. Le voyant d’alimentation clignote en bleu. L’écran de démarrage (logo NEC) s’afche et le voyant d’alimentation devient bleu.

3. Allumez votre source (ordinateur, ordinateur portable, lecteur vidéo, etc) Le projecteur détectera automatiquement votre source.

Si vous connectez plusieurs sources en même temps, utilisez

le bouton SOURCE sur le panneau de contrôle ou utilisez les boutons « ORDINATEUR 1 », « utilisez 2 », « S-VIDEO », « VIDEO », « HDMI » sur la télécommande pour changer la source d’entrée.

Français ...

Installation

Mise hors tension du projecteur

1. Appuyez sur la touche « POWER OFF » de la télécommande ou le bouton sur le panneau de commande pour éteindre la lampe du projecteur, vous verrez un message comme ci-

dessous sur l’afchage à l’écran.

2. Appuyez de nouveau sur la touche « POWER OFF » sur le

bouton pour conrmer.

3. Le ventilateur continue de fonctionner pendant environ 25 secondes au cours de la période de refroidissement et le voyant d’alimentation clignote en bleu. Quand la lumière devient orange ou rouge, le projecteur est entré en mode veille.

Si vous souhaitez rallumer le projecteur, vous devez at-

tendre que le projecteur ait terminé le cycle de refroidissement et soit entré en mode veille. Une fois en mode veille, appuyez simplement sur la touche « POWER ON » de la télécommande ou le bouton sur le panneau de commande pour redémarrer le projecteur.

4. Débranchez le cordon d’alimentation de la prise de courant et du projecteur.

5. N’allumez pas le projecteur tout de suite après l’avoir mis hors tension.

... Français

Installation

Voyant d’avertissement

 Lorsque le voyant « STATUS » clignote en rouge, cela in-

dique que le projecteur a surchauffé. Le projecteur s’éteint automatiquement.

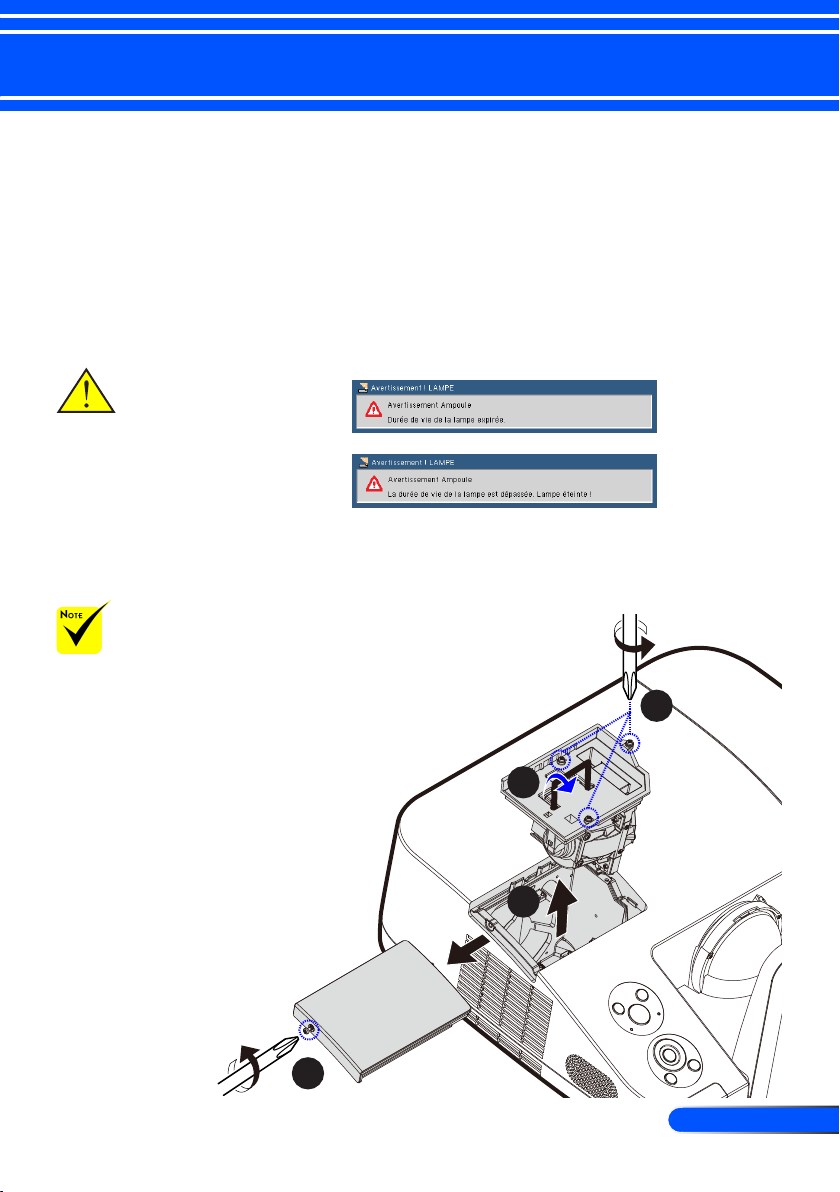

 Lorsque le voyant « LAMPE » devient rouge et que le mes-

sage ci-dessous s’afchage sur écran, cela signie que le projecteur a détecté que la lampe s’approche de sa n de vie. Quand vous voyez ce message, changez la lampe le plus

rapidement possible.

 Lorsque le vouyant « STATUS » clignote en rouge et que le

message ci-dessous l’afchage sur écran, cela indique que le ventilateur est bloqué. Cessez d’utiliser le projecteur et débranchez le cordon d’alimentation de la prise électrique, puis contactez votre revendeur local ou notre service client.

Français ...

Installation

0.45”/

11.46mm

Réglage de l’image projetée

Ajuster la hauteur de l’image projetée

Le projecteur est équipé de pieds réglables pour soulever ou abaisser l’image an de la centrer correctement sur l’écran.

1. Faites tourner le pied dans le sens inverse des aiguilles d’une montre pour faire monter le projecteur ou dans le sens des aiguilles d’une montre pour l’abaisser. Répétez cette opération avec les autres pieds si nécessaire.

Pied de réglage inclinable

... Français

Installation

Réglagede la mise au point du projecteur

Pour régler la mise au point de l’image, faites pivoter l’anneau de mise au point jusqu’à ce que l’image soit nette.

Séries U300X/U250X : La mise au point du projecteur



s’opère à des distances comprises entre 475 et 662 mètres (entre 19” et 26”).

Séries U310W/U260W : La mise au point du projecteur



s’opère à des distances comprises entre 495 et 661 mètres (entre 19” et 26”).

Levier de réglage de la mise au point

Réglage de la taille de l’image projetée

Séries U300X/U250X : Taille de l’image projetée entre 1,600



et 2,159 mètres (de 63,0’’ à 85,0’’).

Séries U310W/U260W : Taille de l’image projetée entre 1,956



et 2,540 mètres (de 77,0’’ à 100,0’’).

Français ...

Installation

(W)

(H)

(B)

(D)

(C)

Diagonale de l'écran

Centre de la lentille

Centre de l'écran

Angle de projection (α)

(E)

Distance de projection et taille de l’écran

B=> Distance verticale entre le centre de

la lentille et le centre de l’écran

C=> Distance horizontale entre l’écran et

le projecteur E=> Distance de projection D=> Distance verticale entre le centre de

la lentille et le bas de l’écran (haut

de l’écran pour un montage au

plafond) α=> Angle de projection

U300X/U250X

Diagonale Largeur (L) Hauteur (H)

Taille d’écran

pouce mm pouce mm pouce mm pouce mm pouce mm pouce mm pouce mm niveau

63 1600 50 1280 38 960 29 749 5 133 11 269 19 475 55,3

65 1651 52 1321 39 991 30 773 6 150 11 277 19 492 55,3

70 1778 56 1422 42 1067 33 832 8 192 12 299 21 534 55,3

75 1905 60 1524 45 1143 35 892 9 235 13 320 23 577 55,3

77 1956 62 1565 46 1173 36 915 10 251 13 329 23 594 55,3

80 2032 64 1626 48 1219 37 951 11 277 13 341 24 619 55,3

85 2159 68 1727 51 1295 40 1010 13 320 14 363 26 662 55,3

(B) (C) (D) (E) (α)

U310W/U260W

Diagonale Largeur (L) Hauteur (H)

pouce mm pouce mm pouce mm pouce mm pouce mm pouce mm pouce mm niveau

77 1956 65 1659 41 1037 31 777 6 153 10 259 19 495 55,3

80 2032 68 1723 42 1077 32 808 7 174 11 269 20 516 55,3

85 2159 72 1831 45 1144 34 858 8 214 11 286 22 568 55,3

87.2 2215 74 1878 46 1174 35 880 9 226 12 293 22 569 55,3

90 2286 76 1939 48 1212 36 909 10 246 12 303 23 588 55,3

95 2413 81 2046 50 1279 38 959 11 283 13 320 25 625 55,3

100 2540 85 2154 53 1346 40 1010 13 319 13 337 26 661 55,3

Taille d’écran

Ce graphique est uniquement pour référence.

(B) (C) (D) (E) (α)

... Français

Commandes Utilisateur

Afchage à l’écran

Le projecteur dispose d’un afchage à l’écran multilingue qui vous permet de faire des réglages d’image et de modier une variété de paramètres. Le projecteur détecte automatiquement la source.

Comment utiliser

1. Pour ouvrir l’afchage à l’écran, appuyez sur le bouton MENU de

la télécommande.

2. Quand l’afchage à l’écran est afché, utilisez les boutons

pour sélectionner une option du menu principal. Appuyez sur le bouton pour entrée dans le sous-menu de l’option sélectionnée.

3. Utilisez les boutons pour sélectionner l’option désirée dans

le sous-menu puis ajustez les réglages en utilsant les boutons ou

4. Si le réglage a l’icône , vous pouvez alors appuyer sur le bouton

ENTRÉE pour ouvrir un autre sous-menu. Appuyez sur le bouton MENU pour fermer le sous-menu une fois les ajustement terminé.

5. Une fois les réglages effectués, appuyez sur le bouton MENU pour

revenir au menu principal.

6. Pour quitter, appuyez encore une fois sur le bouton MENU. L’afchage à l’écran va disparaître et le projecteur va enregistrer automatiquement les nouveaux réglages.

Si aucune action n’est

faite au bout de 30 secondes alors l’afchage à l’écran s’éteint automatiquement.

Menu principal

Sous-menu

Réglages

Français ...

Commandes Utilisateur

Main Menu Sub Menu

Mode Image Présentation / Hte lumin. / Film / sRVB /

Tableau noir / Vidéo / Utilisateur1 /

Couleur murale Désact. / Rouge / Vert / Bleu / Cyan /

Magenta / Jaune Luminosité 0~100 Contraste 0~100 Netteté 0~31 Saturation 0~100 Teinte 0~100 Avancé Gamma Film / Vidéo / Graphique / PC

BrilliantColor™ 0~10 Temp. Couleur Basse / Médium / Haut Couleur Gain Rouge / Gain Vert / Gain Bleue /

Tendance Rouge / Tendance Vert /

Tendance Bleue / Cyan / Magenta / Jaune

/ Remise à zéro / Quitter

Echelle Chroma. AUTO / RGB / YUV Entrée HDMI / Ordinateur1 / Ordinateur2 / S-

Video / Vidéo / Quitter

Quitter

Format AUTO / 4:3 / 16:9 / 16:10 / 15:9 / 5:4 /

Natif Suivi 0~3 Déplacement H -50~50 Déplacement V -50~50 Trapèze V -40 ~40 Zoom Numérique 80~200 Réglages 3D 3D Désact. / Marche

Invers. 3D Désact. / Marche

3D Par-dessus/En-dessous

Désact. / Marche

Quitter

Langue

English / Deutsch / Français / Italiano /

Español / Português / Svenska /

Norsk/Dansk / Polski / Ɋɭɫɫɤɢɣ / İȜȜȘȞȚțȐ /

Magyar / ýeština / ϲΑήϋ / ᜗᧯խ֮ / 亞󰪠խ

֮ / ֲء፿ /䞲ῃ㠊 / Indonesia / Türkçe

Orientation

Pos. Menu

Signal Phase 0~31

Horloge -5~5 Position Horiz. -5~5 Position Vert. -5~5

Quitter Muet Désact. / Marche Son 0~31

Settings


ÉCRAN

RÉ GLAGES

Arborescence du menu

... Français

Commandes Utilisateur

Main Menu Sub Menu

Settings

Avancé Logo Marche / Désact.

PC Control Mode PC control / LAN

Réseau

Sous-titrage desactive Désact. / CC1 / CC2 / CC3 / CC4 / T1 /

T2 / T3 / T4 Sécurité Niveau Vidéo AUTO / Normal / Améliorer Quitter

Réseau Etat Réseau Déconnecter / Connecter

DHCP Désact. / Marche Adresse IP 0.0.0.0 Masque s.-réseau 0.0.0.0 Passerelle 0.0.0.0 DNS 0.0.0.0 Appliquer Désact. / Marche Quitter

Sécurité Sécurité Désact. / Marche

Sécurité Horloge Mois / Jour / Heure / Quitter Changer mot passe

Quitter

Recherche d'entrée Désact. / Marche Mode ventilateur AUTO / High-Speed Info Cachées Désact. / Marche Couleur Arr Plan Noir / Bleu

Heures d'utilis. Lampe (Normal)

Heures d'utilis. Lampe (eco)

Rappel durée de vie lampe

Désact. / Marche Mode Éco Désact. / Marche Effacer heures lampe

Heures d'utilisation du filtre

Clear Filter Usage Hours

Quitter

Informations Avancé Mode veille Normal / Power-Saving

Allumage direct Désact. / Marche Arrêt Auto (min) 0~180

Minut. Désactivation (min)

0~995

Ver. Panneau commande

Désact. / Marche Quitter

Remise à zéro Désact. / Marche

Paramètres Lampe

RÉGLAGES

RÉGLAGES | Avancé

OPTIONS

Français ...

Commandes Utilisateur


Mode image

Il existe de nombreux pré-réglages optimisés pour différents types d’images. Utilisez les bouton ou pour sélectionner une des options.

Présentation: Pour un ordinateur ou un ordinateur portable.



HTE LUMIN: luminosité maximale depuis l’entrée PC.



Film : Pour le home cinéma.



sRGB : Couleurs précises standardisées.



Tableau noir : Ce mode est à sélectionner pour obtenir les meil-



leurs paramétrages de couleurs lorsque la projection a lieu sur un tableau (vert).

Vidéo : ce mode est recommandé pour regarder des programmes



TV.

Utilisateur : Mémorise les réglages personnalisés de l’utilisateur.



Couleur murale

Utilisez cette fonction pour choisir une couleur appropriée selon la couleur du mur. Cela permettra de compenser l’écart de couleur causé par la couleur du mur an de voir une image avec une tonalité correcte.

Luminosité

Règle la luminosité de l’image.

Appuyez sur le bouton pour assombrir l’image.



Appuyez sur le bouton pour éclaircir l’image



... Français

Commandes Utilisateur

Les fonctions « Satu-

ration » et « Teinte » sont disponibles uniquement dans le mode Vidéo.

Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l’image. Le réglage du contraste modie la quantité de noir et de blanc dans l’image.

Appuyez sur le bouton pour baisser le contraste.



Appuyez sur le bouton pour augmenter le contraste.



Netteté

Règle la netteté de l’image.

Appuyez sur le bouton pour baisser la netteté.



Appuyez sur le bouton pour augmenter la netteté.



Saturation

Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs pleinement saturées.

Appuyez sur le bouton pour baisser la saturation des couleurs



de l’image.

Appuyez sur le bouton pour augmenter la saturation des



couleurs de l’image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur le bouton pour augmenter la quantité de vert



dans l’image.

Appuyez sur le bouton pour augmenter la quantité de rouge



dans l’image.

Avancé

Référez-vous à la page suivante.

Français ...

Commandes Utilisateur

IMAGE | Avancé

Gamma

Ceci vous permet de choisir une table de gamma qui a été ajustée pour vous procurer la meilleure qualité d’image pour l’entrée.

Film : pour le home cinéma.



Vidéo : pour la source vidéo ou TV.



Graphique : pour la source image.



PC : pour la source ordinateur ou PC.



BrilliantColor™

Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques. Les valeurs peuvent aller de « 0 » à « 10 ». Si vous préférez une image plus lumineuse, réglez vers le paramètre

Le réglage Temp.

Couleur n’est pas disponible quand « Hte. lumin. » ou « sRGB » est sélectionné pour « Mode image ».

maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal.

Temp. Couleur

Ajuste la température des couleurs. A haute température, l’écran semble plus froid; à basse température, l’écran semble plus chaud.

... Français

Commandes Utilisateur

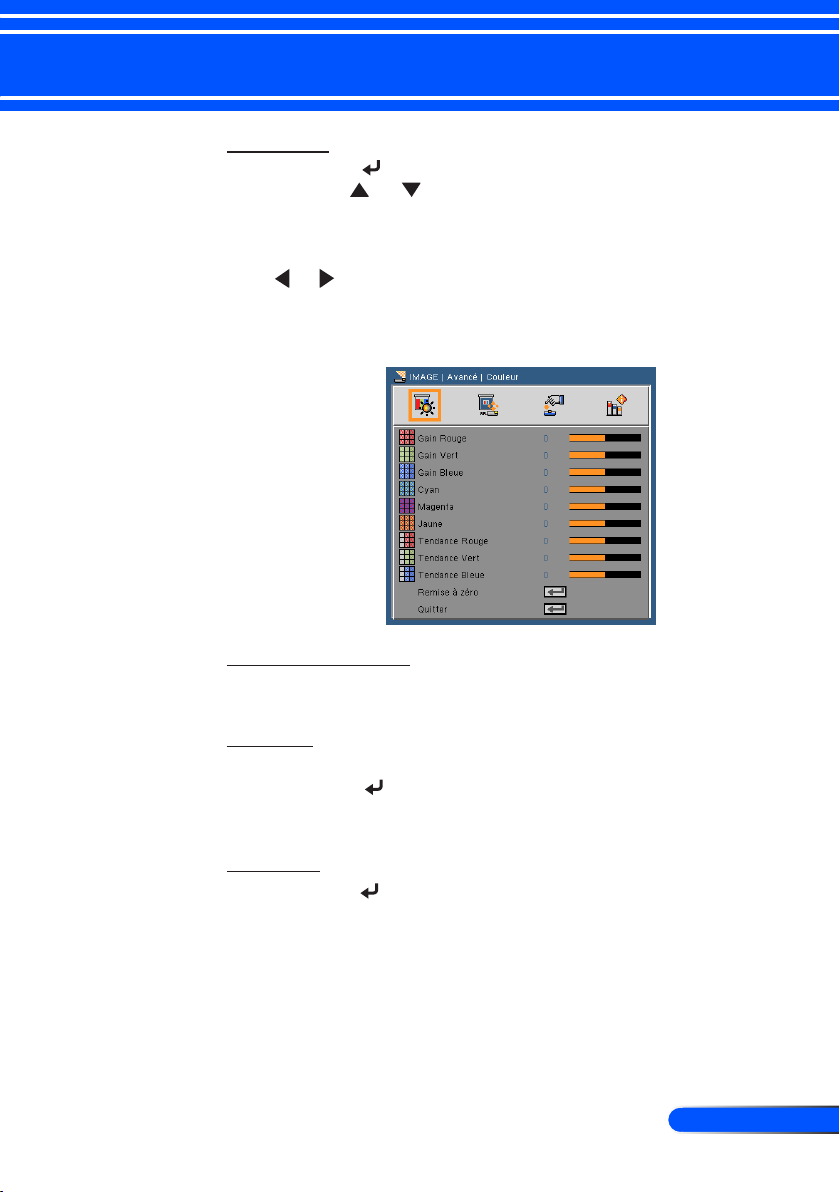

Couleur

Appuyez sur dans le menu suivant commen indiqué ci-dessous puis utilisez ou pour sélectionner une option.

Gain rouge/Gain vert/Gain bleu/Biais rouge/Biais vert/Biais



bleu/Gain cyan/Gain magenta/Gain jaune : utilisez les boutons

ou pour sélectionner rouge, vert, bleu, cyan, magenta et

jaune.

Remise à zéro : Choisir « Oui » pour revenir aux paramètres



d’ajustement des couleurs d’usine.

Echelle Chroma.

Sélectionnez un type de matrice de couleur approprié parmi AUTO, RGB ou YUV.

Entrée

Utilisez cette option pour activer ou désactiver les source d’entrée. Appuyez sur pour entrer dans le sous-menu et sélectionnez les sources désirées. Pressez sur « ENTRER » pour terminer votre sélection. Le projecteur ne recherchera pas les entrées désélectionnées.

Quitter

Appuyez sur pour revenir au menu précédent.

Français ...

Commandes Utilisateur

ÉCRAN

Format

Utilisez cette fonction pour choisir le format d’image souhaité.

4:3 : Ce format est pour des sources d’entrée 4 x 3.



16:9 : Ce format est pour des sources d’entrée 16 x 9, par exemple



les TV HD et les DVD avancés pour TV à grand écran.

16:10 : Ce format est pour des sources d’entrée 16 x 10, comme



les écrans larges d’ordinateurs portables.

15:9 : Ce format est pour les sources qui ne sont pas en 16/9 ou



letterbox et pour les utilisateurs qui utilisent une lentille externe 16/9 pour afcher au format 1.67:1 en utilisant toute la résolution.

5:4 : Ce format est pour des sources d’entrée 5 x 4.



Natif : Ce format afche l’image originale sans aucune mise à



l’échelle. AUTO : Sélectionne automatiquement le format d’afchage ap-

Chaque E/S

possède différent réglage de « Suivi ».



proprié.

Suivi

La fonction surbalayage permet d’éliminer les bruits dans une image vidéo. Surbalaye l’image pour éliminer le bruit de codage vidéo

sur le bord de la source vidéo.

Déplacement H

Déplace la position de l’image projetée horizontalement.

... Français

Commandes Utilisateur

Déplacement V

Déplace la position de l’image projetée verticalement.

Trapèze V.

Appuyez sur le bouton ou pour régler la distorsion verticale de l’image. Si l’image a une forme de trapèze, cette option peut vous aider à la rendre plus rectangulaire.

Zoom Numérique

Zoom image + ou -. La taille d'image par défaut est 100.

Réglages 3D

Référez-vous à la page suivante.

Français ...

Commandes Utilisateur

ÉCRAN | Réglages 3D

Choisissez « Activer » pour activer cette option pour les images 3D.

« Invers. 3D » et

« 3D Par-dessus/ En-dessous » sont uniquement disponible quand le mode 3D est activé.

Sources 3D

compatibles, un contenu 3D et des lunettes 3D actives sont nécessaires pour une visualisation en 3D.

Invers. 3D

Choisissez « Activer » pour inverser la gauche et la droite des



trames.

Choisissez « Désactiver » pour afcher le contenu par défaut



des trames.

3D Par-dessus/En-dessous

Choisissez « Activer » pour inverser le haut et le bas des trames.



Choisissez « Désactiver » pour afcher le contenu par défaut



des trames.

Quitter

Appuyez sur pour revenir au menu précédent.

ASTUCE : 3D pris en charge le signal

• Pour signal PC : 640x480@120Hz, 640x480@60Hz, 800x600@120Hz, 800x600@60Hz, 1024x768@120Hz,1024x768@60Hz 1280x720@120Hz,1280x720@60Hz

• Pour signal Vidéo : 480i@60Hz,480p@60Hz,720p@60Hz

... Français

Commandes Utilisateur

RÉGLAGES

Le bureau arrière et

le plafond arrière doivent être utilisés avec un écran dépoli.

Langue

Choisissez le menu OSD multilingue. Pressez le bouton ou pour passer au sous-menu puis utilisez les boutons ou pour sélectionner votre langue préférée. Pressez pour terminer votre sélection.

Orientation

Bureau/Avant



C’est la sélection par défaut. L’image est projetée droit sur l’écran.

Bureau/Arrière



Quand sélectionnée, l’image apparaîtra renversée.

Plafond/Avant



Quand sélectionnée, l’image tournera à l’envers.

Français ...

Commandes Utilisateur



Plafond/Arrière

Quand sélectionnée, l’image apparaîtra renversée dans la position à l’envers.

Pos. Menu

Choisissez la position du menu sur l’écran d’afchage.

Signal

Référez-vous à la page suivante.

Muet

Choisir « Marche » pour couper le son.



Choisir « Désact. » pour rétablir le son.



Volume

Appuyez sur le bouton pour baisser le volume.



Appuyez sur le bouton pour augmenter le volume..



Avancé

Voir page 44.

... Français

Commandes Utilisateur

RÉGLAGES | Signal (RGB)

« Signal » est

disponibles uniquement en signal analogique VGA (RGB).

Phase

Horloge

Synchronise la fréquence du signal de l’afchage avec la carte graphique. Si l’image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.

Modie la fréquence des données d’afchage pour correspondre à la fréquence de la carte graphique de votre ordinateur. N’utilisez cette fonction que si l’image semble papilloter verticalement.

Position Horiz.

Appuyez sur le bouton pour déplacer l’image vers la gauche.



Appuyez sur le bouton pour déplacer l’image vers la droite.



Position Vert.

Appuyez sur le bouton pour déplacer l’image vers le bas



Appuyez sur le bouton pour déplacer l’image vers le haut.



Quitter

Appuyez sur pour revenir au menu précédent.

Français ...

Commandes Utilisateur

RÉGLAGES | Avancé

Logo

Utilisez cette fonction pour afcher l’écran de démarrage (logo

NEC).

Marche : afche le logo NEC



Désact. : n’afche pas le logo NEC



Mode Commande PC

Commande PC : permet de contrôler un projecteur via un PC.



(Paramètre par défaut)

LAN : permet de contrôler un projecteur via un navigateur

Quand « Économie

d’énergies » est

sélectionné pour «

le mode attente » à partir du menu, le projecteur ne peut pas être contrôlé en mode veille depuis un équipement externe.



web (Internet Explorer) en passant par le réseau local (LAN).

Réseau

Référez-vous à la page suivante.

Sous-titrage

Utilisez cette fonction pour activer le sous-titrage et le menu soustitrage. Sélectionnez l’option de sous-titrage appropriée parmi :

Désactivé, CC1, CC2, CC3, CC4, T1, T2, T3 et T4.

Sécurité

Voir page 48.



« Le niveau visuel » n’est supporté que sous la source HDMI.

Niveau Vidéo

Sélectionnez « AUTO » pour détecter automatiquement le niveau vidéo. Si la fonction de détection automatique ne fonctionne pas correctement, sélectionnez « Normal » pour désactiver la fonction « Améliorer » de votre dispositif HDMI, ou sélectionnez « Améliorer » pour accentuer le contraste de l’image et améliorer les détails dans les zones sombres.

Quitter

Appuyez sur pour revenir au menu précédent.

... Français

Commandes Utilisateur

RÉGLAGES | Avancé | Réseau

Etat réseau

Afche l’état de connexion du réseau.

DHCP

Utilisez cette fonction pour choisir l’écran de démarrage voulu. Si vous changer de réglage, le nouveau réglage prendra effet lors de la prochaine ouverture lorsque vous quitterez le menu OSD.

Marche : Assigner automatiquement une adresse IP au project-



Désact. : Assigner manuellement une adresse IP.



Adresse IP

Sélectionner une adresse IP.

eur depuis le serveur DHCP externe.

Masque s.-réseau

Sélectionner un numéro de masque de sous-réseau.

Passerelle

Sélectionner la passerelle par défaut du réseau connecté au projecteur.

DNS

Sélectionner le numéro DNS.

Appliquer

Pressez et choisissez « Marche » pour appliquer la sélection.

Quitter

Appuyez sur pour revenir au menu précédent.

Français ...

Commandes Utilisateur

Comment utiliser un navigateur web pour contrôler votre projecteur

1. Activer DHCP permet au serveur DHCP d’assigner automatiquement une adresse IP, ou d’entrer manuellement les informations réseau requises.

2. Puis choisissez appliquer et pressez sur le bouton pour terminer le processus de conguration.

3. Lancez votre navigateur web et renseignez l’écran LAN de l’OSD, la page web s’afchera comme illustré ci-dessous :

Lorsque vous

utilisez l’adresse IP du projecteur, vous ne pouvez pas vous connecter à votre serveur de services.

4. Ouvrir « Contrôle et état du projecteur » pour commander votre projecteur.

Lorsque vous établissez une connexion directe entre votre

ordinateur et le projecteur

Etape 1 : Trouvez une adresse IP (par défaut : 192.168.0.100)

depuis la fonction LAN du projecteur.

192.168.0.100

... Français

Commandes Utilisateur

Etape 2 : Sélectionnez Appliquer et appuyez sur la touche ENTRÉE de la télécommande

Etape 3 : Pour ouvrir Connexions réseaux, cliquez sur

Etape 4: Sur l’onglet

Etape 5: Cliquez sur

ou du panneau de contrôle pour valider votre choix ou appuyez sur la touche MENU de la télécommande ou du panneau de contrôle pour quitter.

commandes Connexions réseaux

sous

connexion utilise les éléments suivants IP (TCP/IP)

« Propriétés ».

suivante, et tapez comme ci-

dessous :

1) Adresse IP : 192.168.0.100

Masque de sous-réseau : 255.255.255.0

Passerelle par défaut : 192.168.0.254

, cliquez sur

Tâches réseau

Général

, cliquez sur

, et ensuite cliquez

Utiliser l’adresse

Réseau et connexions Internet

. Cliquez sur la connexion que vous voulez congurez, et ensuite,

, cliquez sur

Cette

, sous

Protocole

Démarrer

Changer les paramètres de cette connexion

Etape 7: La boîte de dialogue

Etape 8: Ouvrez votre IE et entrez

Etape 9: Ouvrir « Contrôle et état du

, cliquez sur

, et ensuite cliquez sur

de réseau local (LAN)

dans la annulez la case à cocher

un serveur proxy pour votre LAN

, ensuite cliquez le bouton

« OK » deux fois.

l’adresse IP 192.168.0.100 dans l’URL puis pressez sur la touche ENTRÉE.

projecteur » pour commander votre projecteur.

Panneau de

Paramètres

apparaît,

Zone du serveur

proxy,

Utiliser

Etape 6: Pour ouvrir Options Internet,

cliquez sur le navigateur IE, cliquez sur Options Internet, cliquez sur

Onglet connexions

« Paramètres LAN … ».

et cliquez sur

Français ...

Commandes Utilisateur

RÉGLAGES | Avancé | Sécurité

Sécurité

Marche : Choisissez « Marche » pour utiliser la vérication de

La valeur par défaut

du code du mot de passe est « 1234 » (première fois).

Lorsque vous saisis-

sez un mot de passe avec la télécommande, vous devez appuyez simultanément sur « NUM » et l’un des chiffres.



Désact. : Choisissez « Désact. » pour pouvoir allumer le project-



Sécurité Horloge

Utilisez cette fonction pour régler la durée d’utilisation du projecteur (Mois/Jour/Heure). Vous devrez saisir à nouveau votre mot de passe lorsque ce délai sera passé.

Changer mot passe

Première fois :



1. Pressez pour changer le mot de passe.

2. Le mot de passe doit avoir 4 chiffres.

3. Utilisez les boutons à numéros sur la télécommande pour

Changer mot passe :



1. Pressez pour entrer l’ancien mot de passe.

2. Utilisez les boutons à numéros pour entrer votre mot de

3. Entrez le nouveau mot de passe (4 chiffres) en utilisant les

sécurité lors de la mise sous tension du projecteur.

eur sans vérication du mot de passe.

saisir votre nouveau mot de passe et ensuite pressez pour confirmer votre mot de passe.

passe actuel et ensuite pressez pour confirmer.

boutons à numéros sur la télécommande et ensuite pressez

pour confirmer.

... Français

Commandes Utilisateur

4. Entrez une nouvelle fois le nouveau mot de passe et pressez pour confirmer.

Lorsque vous entrez un mot de passe incorrect 3 fois de suite,



le projecteur s’éteint automatiquement. Si vous avez oublié votre mot de passe, veuillez contacter votre



bureau local pour de l’aide..

Quitter

Appuyez sur pour revenir au menu précédent.

Français ...

Commandes Utilisateur

OPTIONS

Recherche des entrées

Marche : Le projecteur recherchera d’autres signaux si le signal

Avec le ltre anti-

poussière optionnel installé, « Rapide » est sélectionné pour le « Mode Ventilation ». Le ltre anti-poussière est facultatif et peut être inutile dans certaines régions.



Désact. : Le projecteur recherchera seulement la connexion



Mode Ventilateur

Auto : les ventilateurs vont automatiquement se mettre



en route et tourner à une vitesse variable en fonction de la température interne du projecteur.

Rapide : le ventilateur va tourner très rapidement.



Le ventilateur va tourner très rapidement. Sélectionnez cette option lorsque vous utilisez ce projecteur dans un endroit situé à plus de 760 mètres/2500 pieds d'altitude.

d’entrée courant est perdu.

d’entrée actuelle.

Info Cachées

Marche : Choisissez « Marche » pour masquer les messages



Désact. : Choisissez « Désact. » pour afcher le message de «



d’info.

recherche ».

Couleur Arr Plan

Utiliser cette fonctionnalité pour afcher un écran « Noir » ou « Bleu » quand aucun signal n’est disponible.

Paramètres Lampe/Filtre

Référez-vous à la page suivante.

... Français

Commandes Utilisateur

Information

Voir page 53.

Avancé

Voir page 54.

Remise à zéro

Choisissez « Marche » pour réinitialiser les paramètres d’afchage de tous les menus aux valeurs d’usine par défaut.

Français ...

Commandes Utilisateur

OPTIONS | Paramètres Lampe

Nombre d’heures d’utilisation de la lampe (Normal)

Afche le nombre d’heure de projection en mode Normal.

Les heures d’utilisation de la lampe (ECO)

Afche le nombre d’heure de projection en mode ECO.

Rappele durée de vie de la lampe

Choisissez cette fonction pour faire apparaître ou masquer le message d’avertissement lorsque le message de changement de lampe s’afche. Le message apparaîtra quand la lampe arrive en n de vie.

Mode ECO

Choisissez « Activer » pour mettre en veille la lampe du projecteur an de baisser la consommation électrique et augmenter la durée de vie de la lampe. Choisissez « Désactiver » pour revenir au mode normal.

Mettre à zéro le nombre d’heures d’utilisation de la lampe

Réinitialise le décompte des heures de vie de la lampe après l’avoir remplacée.

Nombre d’heures d’utilisation du ltre

Afche le nombre d’heure d’utilisation du ltre.

Mettre à zéro le nombre d’heures d’utilisation du ltre

Met à zéro le compteur du nombre d’heures d’utilisation du ltre après l’avoir remplacé.

Quitter

Appuyez sur pour revenir au menu précédent.

... Français

Commandes Utilisateur

OPTIONS | Information

Information

Afche à l’écran les informations concernant le projecteur : source, résolution, version du logiciel.

Français ...

Commandes Utilisateur

OPTIONS | Avancé

Mode Veille

Économie d’énergie : Choisissez « Économie d’énergie » pour

Le mode de « Écono-

mie d’énergies » désactivera les connecteurs suivants : boutons ou fonctions quand le projecteur est en état de veille :

- Connecteur sortie AUDIO

- Fonctions alertes de LAN et de Courriel

- Boutons autres que le bouton MARCHE sur le boitier

- Boutons autres que le bouton de MISE EN MARCHE sur la télécommande

- Connecteur de commande PC

- Outil à distance virtuel, Utilitaire de Contrôle Pro 4 de PC



Normal : Choisissez « Normal » pour revenir au mode de veille



normal.

Allumage Direct

Choisissez « Activer » pour activer le mode Allumage Direct. Le projecteur va s’allumer automatiquement dès qu’il est branché sur une prise électrique, sans avoir à appuyer sur le bouton du panneau de contrôle du projecteur ou le bouton « Marche » de la télécommande.

Désact. Auto (min)

Règle l’intervalle du décompte. Le compte à rebours débutera lorsqu’il n’y a aucun signal envoyé au projecteur. Le projecteur s’éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Minuterie d’extinction (min)

Règle l’intervalle du décompte. Le compte à rebours débutera/ qu’il y ait un signal ou non envoyé au projecteur. Le projecteur s’éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Verrouillage du panneau de contrôle

Lorsque la fonction verrouillage du clavier est sur « Activer », le panneau de contrôle sera verrouillé toutefois, le projecteur peut être commandé par la télécommande. En sélectionnant « Désactiver », vous serez en mesure de réutiliser le panneau de commande. Appuyez sur la touche ENTRÉE sur le boîtier du projecteur pendant environ 10 secondes pour désactiver le « Verrouillage du panneau de contrôle ».

descendre la consommation électrique en dessous de 0,5W.

... Français

Annexes

Dépannage

Si vous rencontrez des problèmes avec le projecteur,

reportez-vous aux informations suivantes. Si le problème

persiste, veuillez s’il vous plaît contacter votre revendeur

local ou notre service client.

Problème : Aucune image n’apparaît à l’écran

S’assurer que tous les câbles et les connexions électriques sont cor-



rectement connectés comme décrit dans la section « Installation ».

Vériez que les broches des connecteurs ne sont pas tordues ou



cassées.

Vériez si la lampe de projection a été correctement installée.



Veuillez vous référer à la section « Remplacement de la lampe ».

Assurez-vous d’avoir retiré le protège-objectif et que le projecteur



est sous tension.

Assurez-vous que la fonction « MUET AV » est bien désactivée.



Problème : Image afchée partiellement, en délement ou

incorrecte

Appuyez sur « AJUSTEMENT AUTO » sur la télécommande ou le



panneau de contrôle.

Si vous utilisez un ordinateur :



Pour Windows 95, 98, 2000, XP, Windows 7 :

1. À partir de l’icône « Poste de travail », ouvrez le « Panneau de conguration » et faites un double-clic sur l’icône « Afchage ».

2. Sélectionnez l’onglet « Paramètres ».

3. Cliquez sur « Propriétés avancées ».

Pour Windows Vista :

1. À partir de l’icône « Poste de travail », ouvrez le « Panneau de conguration » et faites un double-clic sur l’icône « Apparence et personnalisation ».

2. Sélectionnez « Personnalisation ».

3. Cliquez sur « Régler la résolution de l’écran » pour afcher les

« Paramètres d’afchage ». Cliquez sur « Paramètres avancés ».

Si le projecteur ne projette toujours pas toute l’image, vous devez

également changer l’afchage du moniteur que vous utilisez.

Référez-vous aux étapes suivantes.

Français ...

Annexes

4. Vériez que le réglage de la résolution est inférieur ou égal à une résolution de 1280 x 1024.

5. Sélectionnez « Changer » sous l’onglet « Moniteur ».

6. Cliquez sur « Afcher tous les périphériques ». Ensuite sélectionnez « Types de moniteur standard » sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous « Modèles ».

Si vous utilisez un ordinateur portable :



1. Suivez d’abord les étapes ci-dessus pour régler la résolution de l’ordinateur.

2. Appuyez sur la touche de combinaison de touches Fn. Exemple: [Fn] + [F4]

Compaq=> [Fn]+[F4] Dell => [Fn]+[F8] Gateway=> [Fn]+[F4] IBM=> [Fn]+[F7] Apple Macintosh :

Préférences Système --> Moniteurs --> Disposition --> Écran Miroir

Si vous avez des difcultés pour changer les résolutions ou si



votre moniteur se bloque, redémarrez tout l’équipement, y compris le projecteur.

Hewlett Packard NEC=> [Fn]+[F3] Toshiba => [Fn]+[F5]

=> [Fn]+[F4]

Problème : L’écran de l’ordinateur portable ou de

l’ordinateur PowerBook n’afche pas de présentation

Si vous utilisez un ordinateur portable :



Certains ordinateurs portables peuvent désactiver leurs propres

écrans lorsqu’un second appareil d’afchage est utilisé. Chaque machine se réactive d’une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

Problème : L’image est instable ou vacillante

Réglez la « phase » pour la corriger. Se référer à la section « Ré-



glage » pour plus d’informations.

Changez les paramètres de couleur du moniteur sur votre ordina-



teur.

... Français

Annexes

Problème : L’image comporte une barre verticale vacillante

Utilisez « Horloge » pour faire un ajustement.



Vériez et recongurez le mode d’afchage de votre carte



graphique pour la rendre compatible avec le projecteur.

Problème : L’image est oue

Réglez le levier de réglage de la focale sur l’objectif du projecteur.



S’assurer que la distance entre l’écran de projection et le pro-



jecteur est comprise entre 5” et 12”/130 et 314mm [U300X/ U250X]/6” et 12”/148 et 311 mm [U310W/U260W] (voir page 29).

Problème : L’image est étirée lors de l’afchage d’un DVD

16:9

Le projecteur détecte automatiquement les DVD au format 16:9 et ajuste le format d’afchage pour permettre un afchage plein écran avec les paramètres 4:3 par défaut.

Si l’image est encore agrandie, vous devez aussi régler le format d’image en vous référant à ce qui suit :

Please select 4:3 aspect ratio type on your DVD player if you are



playing a 16:9 DVD.

Si vous ne pouvez pas sélectionner le format 4:3 sur votre lecteur



de DVD, veuillez sélectionnez le format 4:3 dans le menu OSD du projecteur.

Problème : L’image est renversée

Sélectionnez « RÉGLAGES --> Orientation » dans l’OSD et réglez



la direction de projection.

Problème : La lampe grille ou émet un claquement

Quand la lampe atteint la  n de sa durée de vie, elle grillera,



éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n’est pas remplacé. Pour remplacer la lampe, suivez les procédures qui gurent dans la section « Remplacement de la lampe ».

Français ...

Annexes

Problème : Message de DEL d’éclairagee

Indicateur Marche/arrêt

État de l’indicateur État du projecteur Remarque

Désact. L’alimentation principale est arrêtée --

Indicateur lumineux clignotant

Indicateur lumineux xe Bleu Le projecteur est en marche. --

Indicateur d’état

Indicateur lumineux clignotant

Indicateur lumineux xe Vert Veille (« Normal » pour « Mode Veille ») --

Bleu 0,5 sec au

démarrage, 0,5 sec à l’arrêt

2,5 sec au démarrage, 0,5 sec à l’arrêt

Orange Le mode « Veille » est réglé sur « Normal ». -Rouge « Économie d’énergie » est sélectionné pour le

État de l’indicateur État du projecteur Remarque

Désact. Normal ou Veille (« Économie d’énergie » pour

Rouge 1 cycle (0,5 sec au

démarrage, 2,5 sec à l’arrêt)

2 cycle (0,5 sec au démarrage, 0,5 sec à l’arrêt)

3 cycle (0,5 sec au démarrage, 0,5 sec à l’arrêt)

4 cycle (0,5 sec au démarrage, 0,5 sec à l’arrêt)

6 cycle (0,5 sec au démarrage, 0,5 sec à l’arrêt)

Vert Rallumage de la lampe (Le projecteur est refroidi) Le projecteur se rallume..

Orange le VERROUILLAGE DU PANNEAU DE CON-

Le projecteur est prêt à être éteint. Veuillez patienter.

La minuterie d’arrêt est activée. --

mode « Veille »

« Mode Veille »)

Erreur couvercle de lampe ou erreur logement de lampe

Erreur température Le projecteur est en surchauffe. Déplacez le projecteur

Erreur alimentation L’alimentation électrique ne fonctionne pas correcte-

Erreur ventilateur Les ventilateurs ne fonctionnent pas correctement.

Erreur lampe La lampe ne s’allume pas. Attendre une minute

TRÔLE est activé.

Remplacer correctement le couvercle de la lampe ou le logement de la lampe.

dans un endroit plus frais.

ment. Veuillez contacter votre revendeur.

complète puis rallumer le projecteur.

Veuillez patienter.

Vous avez appuyé sur une touche alors que le panneau de contrôle était verrouillé.

Indicateur de lampe

État de l’indicateur État du projecteur Remarque

Désact. Normal --

Indicateur lumineux clignotant

Indicateur lumineux xe Rouge La lampe a atteint la n de sa vie. Le projecteur

Rouge La lampe a atteint la n de sa vie. Un message

Vert « Mode ECO » est « activé » --

indiquant le besoin de remplacer la lampe va

s’afcher.

ne va pas démarrer tant que la lampe n’a pas été remplacée.

Remplacer la lampe.

Veuillez patienter.

... Français

Annexes

Problème : Messages de rappel

Dépassement de température - le projecteur a dépassé sa tempéra-



ture de fonctionnement recommandée et doit refroidir avant de pouvoir être utilisé à nouveau.

Remplacement de la lampe - la lampe va bientôt atteindre sa durée



de vie maximale. Préparez-vous à la remplacer bientôt.

NOTE : Lorsque vous aurez encore utiliser le projecteur pendant 100 heures après que la lampe ai atteint sa n de vie, le projecteur ne pourra plus s’allumer.

Si cela se produit, après le remplacement de la lampe, branchez le cordon d’alimentation, puis appuyez sur la touche HELP (AIDE) de la télécommande. Cela vous permettra d’allumer le projecteur. Remettez à zéro le nombre d’heure d’utilisation de la lampe en sélectionnant « OPTIONS » -> « Paramètres Lampe » -> « Clear Filter Usage Hour » dans le menu.

Ventilateur cassé - Le ventilateur ne fonctionne pas.



Nettoyage du ltre



Français ...

Annexes

Nettoyage du ltre

L’éponge du ltre à air empêche la poussière et la saleté de pénétrer à l’intérieur du projecteur et doivent être nettoyés fréquemment. Si le ltre est sale ou obstrué, le projecteur risque de surchauffer.

Le message pour le nettoyage du ltre sera afché pendant une minute lorsque le projecteur est allumé ou éteint. Pour annuler le message, appuyez sur n’importe quel bouton du projecteur ou de la télécommande.

ATTENTION:

• Eteignez et débranchez le projecteur avant de remplacer le ltre.

• Nettoyer uniquement l’extérieur du couvercle du ltre avec un aspirateur.

• Ne pas essayer de faire fonctionner le projecteur sans le couvercle du ltre..

Pour nettoyer le ltre à air

Utilisez un petit aspirateur conçu pour les ordinateurs et autres équipements de bureau.

Si la saleté est difcile à enlever ou si le ltre est cassé, veuillez s’il vous plaît contacter votre revendeur local ou notre service client pour obtenir un nouveau ltre.

Pour remplacer le ltre

ATTENTION:

•

Avant de remplacer le ltre, enlever la poussière et la saleté du boîtier du projecteur.

• Le projecteur contient des pièces de haute précision. Tenir hors de la poussière et de la saleté pendant le remplacement du ltre.

•

Ne pas laver le ltre avec de l’eau. L’eau peut endommager la membrane du ltre.

• Remettez le couvercle du ltre correctement. Ne pas le faire peut entraîner un dysfonctionnement du projecteur.

Procédure de remplacement :

1. Débranchez le cordon d’alimentation.

2. Sortir le ltre.

3. Remplacez le ltre.

4. Installer le nouveau ltre en inversant les étapes précédentes.

Après avoir remplacé le ltre, allumer le projecteur, puis appuyez sur la touche [MENU] -> OPTIONS | Paramètres Lampe -> Mettre à zéro le nombre d’heures d’utilisation du ltre, pour réinitialiser le nombre d’heures d’utilisation du ltre. Voir page 52.

... Français

Annexes

Avertissement : Pour éviter les brûlures, laissez le projecteur refroidir pendant au moins 60 minutes avant de remplacer la lampe !

Remplacement de la lampe

(Lampe en option NP19LP (U250X/U260W)/NP20LP (U300X/ U310W))

Le projecteur détectera automatiquement la n de la durée de vie de la lampe quand elle aura atteint les 2500 heures (U250X/ U260W)/2500 heures (U300X/U310W) en mode d’ Arrêt Économie d’énergie. Lorsque le LED ‘’d’Alimentation” clignote en rouge et le message ci-dessous s’afche à l’écran, le projecteur a détecté que la lampe se rapproche de sa n de vie. (Voir page 27) Un message d’avertissement s’afchera à l’écran

Quand vous voyez ce message, changez la lampe le plus rapidement possible. Assurez-vous que le projecteur ait refroidi pendant au moins 60 minutes avant de changer la lampe.

Durée de vie de la

lampe en Mode Éco : jusqu’à 3000 heures (U300X/U310W) et jusqu’à 4000 heures (U250X/U260W).

Français ...

Annexes

Avertissement : Pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touchez pas l’ampoule de la lampe. L’ampoule risque de se briser et de provoquer des blessures si elle tombe.

Ne pas casser le verre du logement de la lampe. Ne pas laisser d’empreintes digitales sur la surface du verre du logement de la lampe. Laisser des traces de doigts sur la surface en verre peut causer une ombre indésirable et une qualité d’image médiocre.

Procédure de remplacement de la lampe :

1. Éteindre le projecteur en appuyant sur le bouton Désact. de la télécommande ou le bouton du panneau de contrôle.

2. Laissez le projecteur refroidir pendant au moins 60 minutes.

3. Débranchez le cordon d’alimentation.

4. Utilisez un tournevis pour enlever les vis du boîtier. 

 5. Poussez vers le haut et retirez le couvercle.  6. Enlevez les 3 vis du module de la lampe  et tirez la poignée.



7. Sortez le module de la lampe. 

8. Installez la lampe en effectuant dans le sens inverse les opérations précédentes. Assurez-vous que les vis du module de la lampe et du boîtier sont bien serrées.

9. Une fois la lampe remplacée, allumez le projecteur puis appuyez sur la touche [MENU] -> OPTIONS | Paramètres Lampe -> Mettre à zéro le nombre d’heures d’utilisation de la lampe. Voir page 52.

... Français

Annexes

Procédure de nettoyage du miroir asphérique et de la lentille

Si le miroir asphérique ou la lentille de projection sont poussiéreux ou tachés, veuillez les nettoyer en suivant la procédure suivante :

1. Éteignez le projecteur et laissez le refroidir pendant quelques minutes.

2. Débranchez la prise d’alimentation électrique.

3. enlevez la poussière avec une soufette que vous pouvez trouver chez les revendeurs de matériel photographique. Essuyer le miroir et la lentille délicatement avec le chiffon de nettoyage.

ATTENTION:

• Ne pas essuyer le miroir, s’il ya de la poussière sur lui, veuillez s’il vous plaît enlever la poussière avec une soufette en premier.

• Toujours essuyer le miroir ou la lentille avec le chiffon de nettoyage.

• S’il vous plaît ne pas essuyer de façon trop appuyée le miroir ou la lentille car cela peut causer de graves dommages sur la surface du miroir ou de la lentille.

• Le nettoyage risque de rayer le miroir ou la lentille. Les performances optiques du projecteur sera donc affectée si le miroir ou la lentille sont rayés. L’impact sur les performances optiques dépendra de la taille des rayures.

• Ne pas utiliser de nettoyants liquides ou des produits chimiques pour le nettoyage avec le chiffon, car cela peut causer de graves dommages sur la surface du miroir ou de la lentille.

Français ...

Annexes

Spécications

Optique

Système de projection Résolution Lentille Mise au point manuelle

Lampe 280W AC

Rendement lumineux

*2 *3

Facteur de contraste (Blanc le plus lumineux : noir le plus sombre)

Taille de l’image (Diagonale)

Distance de projection (Min. - Max.)

Angle de projection 55,3° *1 Le nombre de pixel effectif est supérieur à 99,99%.

*2 Il s’agit de la valeur du rendement lumineux (lumens) quand le mode [Image] est réglé sur [HTE LUMIN].

*3 Respecte la norme ISO21118-200

Pour les autres réglages du mode [Image], la puissance lumineuse baisse légèrement.

U300X U250X U310W U260W

Pucesimple DLP® (0,55’’, format d’écran 4:3) 1024 × 768 pixels (XGA) 1280 × 800 pixels (WXGA)

F2.71

(245W en mode ECO)

3000 lumens 2500 lumens 3100 lumens 2600 lumens Environ 80% en mode ECO 2000:1

De 63 à 85 pouces/De 1,6 à 2,16 mètres De 77 à 100 pouces/De 1,96 à 2,54 mètres

De 19 à 26 pouces/De 475 à 662 mm De 19 à 26 pouces/De 495 à 661 mm

230W AC (190W en mode ECO)

Pucesimple DLP® (0,65’’, format d’écran 16:10)

280W AC (245W en mode ECO)

230W AC (190W en mode ECO)

Électrique

Entrées RGB/Component (D-Sub 15P) x 2, HDMI (19P) compatible HDCP x 1 *4, S-Video (DIN

Sorties RGB (D-Sub 15P) x 1, Stereo Mini Audio x 1 Commande PC Port Commande PC (D-Sub 9P) x 1 Port LAN laire RJ-45 (10/100 BASE-T) x 1 Port de maintenance Mini USB (uniquement pour les opérations de maintenance) x 1 Reproduction des couleurs Signaux compatibles *5Analogique : VGA/SVGA/XGA/XGA+/WXGA/Quad-VGA/WXGA+/SXGA/

Bande passante vidéo RGB : 80 MHz (Max.) Résolution horizontale TV 540 lignes : NTSC/NTSC4.43/PAL/PAL-M/PAL-N/PAL60

Vitesse de balayage Horizontal : De 31,35 kHz à 91,1 kHz

Compatibilité Sync Synchro séparée

U300X U250X U310W U260W

4P) x 1, Video (RCA) x 1, (G/D) RCA Audio x 1, Stereo Mini Audio x 2

16,7 millions de couleurs simultanément, couleurs réelles

SXGA+/WXGA+/WXGA++/UXGA

HDMI: VGA/SVGA/XGA/WXGA/Quad-VGA/SXGA/SXGA+/WXGA+/

TV 300 lignes : SECAM

Vertical : De 56 kHz à 120 kHz (HDMI: De 50 à 85 kHz)

480i/480p/576i/576p/720p/1080i/1080p

WXGA++/ 480p/576p/720p/1080i/1080p

... Français

Annexes

Électrique

Haut-parleur intégrée 10W (mono) Alimentation requise 100 – 240V AC, 50/60 Hz Courant d’entrée 100 – 240V AC,

Consommation électrique

Mode Éco activé 315W+/-10%

Mode Éco désactivé 360W+/-10%

Veille (Normal) 3 W Veille (Économie

d’énergie)

*4 HDMI® (Deep Color, Lip Sync) avec HDCP

Qu’est-ce que la technologie HDCP? HDCP est un acronyme pour High-bandwidth Digital Content Protection. High Bandwidth Digital Content Protection (HDCP) est un système pour empêcher la copie illégale de données vidéo envoyées sur une interface visuelle numérique (DVI). Si vous n’arrivez pas à voir des données via l’entrée HDMI, cela ne signie pas nécessairement que le projecteur ne fonctionne pas correctement. Avec la mise en œuvre de la protection HDCP, il peut y avoir des cas où certains contenus sont protégés par HDCP et peuvent ne pas s’afcher en raison de la décision / l’intention de la communauté HDCP (Digital Content Protection, LLC).

*5 Une image dont la résolution est supérieure ou inférieure à la résolution native du projecteur (U300X/

U250X : 1024 x 768 et U310W/U260W : 1280 x 800) est afchée avec une technologie de mise à l’échelle.

Mécanique

Installation/Orientation Bureau/Avant, Bureau/Arrière, Plafond/Avant, Plafond/Arrière Dimensions 12,9” (L) x 5,5” (H) x 15,5” (P)/327 mm (L) x 138 mm (H) x 393 mm (P)

Poids 14,3 lbs/6,5 kg Considérations

environnementales

Réglementations Agréé UL/C-UL (UL 60950-1, CSA 60950-1)

U300X U250X U310W U260W

50-60Hz, 3,5-1,5A

@110Vac

0,5 W

U300X U250X U310W U260W

(sans les parties saillantes) 16,8” (L) x 7,9” (H) x 16,0” (P)/427 mm (L) x 200 mm (H) x 406 mm (P)

(avec le cache câble et le pied de réglage inclinable)

Température d’utilisation : de 5° à 40°C (41° à 104°F) (Le mode ECO est activé automatiquement de 35°C à 40°C/95°F à 104°F) de 20% à 80% d’humidité (sans condensation) Températures de stockage : de -10° à 50°C (14° à 122°F) de 20% à 80% d’humidité (sans condensation)

Conforme aux exigences de classe B DOC Canada Conforme aux exigences de classe B FCC Conforme aux exigences de classe B AS/NZS CISPR.22 Conforme à la directive EMC (EN55022, EN55024, EN61000-3-2, EN61000-3-3) Conforme à la directive basse tension (EN60950-1, agréé TÜV GS)

100 – 240V AC, 50-60Hz, 3,0-1,3A

245W+/-10% @110Vac

300W+/-10% @110Vac

100 – 240V AC, 50-60Hz, 3,5-1,5A

315W+/-10% @110Vac

360W+/-10% @110Vac

100 – 240V AC, 50-60Hz, 3,0-1,3A

245W+/-10% @110Vac

300W+/-10% @110Vac

Français ...

Annexes

(*1) Résolution

native du modèle XGA (U300X/ U250X).

(*2) Résolution

native du modèle WXGA (U310W/ U260W).

(*3) Le projecteur

peut ne pas afcher ces signaux correctement lorsque [AUTO] est sélectionné pour [Format] dans le menu à l’écran. La valeur par défaut est [AUTO] pour [Format]. Pour afcher ces signaux, sélectionnez [16:9] pour [Format].

Modes de compatibilité

RGB Analogique



Signal Résolution (points) Format

VGA 640x480 4:3 60/72/75/85

SVGA 800x600 4:3 56/60/72/75/85

XGA 1024x768

XGA+ 1152x864 4:3 60/75/85

WXGA

Quad-VGA 1280x960 4:3 60

SXGA 1280x1024 5:4 60

SXGA+ 1400x1050 4:3 60

WXGA+ 1440x900 16:10 60

WXGA++ 1600x900

UXGA 1600x1200 4:3 60

HD 1280x720 16:9 60

MAC 13” 640x480 4:3 67

MAC 16” 832x624 4:3 75

MAC 19” 1024x768 4:3 75

MAC 21” 1152x870 4:3 75

HDMI



1280x768

1280x800

1360x768

(*1)

(*2)

(*3)

4:3 60/70/75/85

15:9 60

16:10 60

16:9 60

Signal Résolution (points) Format

VGA 640x480 4:3 60

SVGA 800x600 4:3 60

XGA 1024x768

WXGA

Quad-VGA 1280x960 4:3 60

SXGA 1280x1024 5:4 60

SXGA+ 1400x1050 4:3 60

WXGA+ 1440x900 16:10 60

WXGA++ 1600x900

HDTV 1920x1080 16:9 50/60

HDTV(1080i) 1920x1080 16:9 50/60

HDTV(720p) 1280x720 16:9 50/60

SDTV(480p) 720x480 4:3/16:9 60

SDTV(576p) 720x576 4:3/16:9 50

1280x768

1280x800

1360x768

(*1)

(*2)

(*3)

4:3 60

15:9 60

16:10 60

16:9 60

Taux de rafra-

ichissement

(Hz)

Taux de rafra-

ichissement

(Hz)

... Français

Annexes

Remarque: « * » uniquement pour un signal analogique.

Composante



Taux de

ment (Hz)

Taux de rafra-

ichissement

(Hz)

Signal Résolution (points) Format

HDTV(1080p) 1920x1080 16:9 60

HDTV(1080i) 1920x1080 16:9 50/60

HDTV(720p) 1280x720 16:9 50/60

SDTV(480p) 720x480 4:3/16:9 60

SDTV(576p) 720x576 4:3/16:9 50

SDTV(480i) 720x480 4:3/16:9 60

SDTV(576i) 720x576 4:3/16:9 50

Vidéo/S-Vidéo Composite



Signal Format

NTSC 4:3 60

PAL 4:3 50

PAL60 4:3 60

SECAM 4:3 50

ASTUCE :

• Une image avec une résolution supérieure ou inférieure à la résolution native du projecteur (U300X/U250X: 1024 x 768/U310W/U260W: 1280 x 800) sera afchée avec une technologie de mise à l’échelle.

• La synchronisation sur le signal vert et la synchronisation sur le signal composite ne sont pas supportées.

• Les signaux autres que ceux spéciés dans le tableau ci-dessus peuvent ne pas s’afcher correctement. Si cela se produit, modier le taux de rafraîchissement ou la résolution de votre PC. Reportez-vous à section d’aide concernant les propriétés d’afchage de votre PC pour la procédure à suivre.

rafraichisse-

Français ...

Annexes

Centre de la lentille

Pied en caoutchouc

151,25

112,5097,50

97,50

163,00

120,00

160,00 67,50

28,00

359,00

4-M4*L8(Max)

217,00

163,00

120,00

75,00

pour le kit de fixation au plafond

Veuillez noter que des dommages suite à une mauvaise installation invalideront la garantie.

Avertissement :

1. Si vous achetez un kit de xation au plafond auprès d’une autre société, veuillez s’il vous plaît vous assurer qu’il y a au moins 10 cm de distance entre le panneau inférieur du projecteur et le plafond.

2. Évitez de placer le projecteur près d’une source de chaleur telle qu’une climatisation ou un radiateur sinon il risque de surchauffer et de s’arrêter automatiquement.

3. Le kit de xation au plafond doit être xé à du métal, du béton ou du bois.

Installation au plafond

1. Pour éviter d’endommager votre projecteur, veuillez s’il vous plaît utiliser le kit d’installation fourni.

2. Si vous achetez un kit de xation au plafond auprès d’une autre société, veuillez s’il vous plaît vériez que les

vis correspondent aux spécications suivantes :

Type de vis: M4



Longueur maximale de la vis: 8 mm



Longueur minimale de la vis: 6 mm



Unité : mm

... Français

Annexes

Dimensions du boîtier

Grille de ventilation

Levier de réglage de la mise au point

Centre de la lentille

200,00

388,00

255,50

217,00

405,76

427,00

326,80

66,38 124,84

75,3538,87

200,00

10,00

21,2889,44

133,78 108,94

148,48

-A-

Unité : mm

Français ...

Annexes

1 2 3 4 5

11 12 13 14 15

6 7 8 9 10

Pin Assignments of D-Sub COMPUTER Input Connector

Connecteur Mini D-Sub à 15 broches

N° de

Signal RGB (analogique) Signal YCbCr

broche

1 Rouge Cr

2 Vert Y

3 Bleu Cb

4 Terre

Niveau du signal

Signal vidéo : 0,7 Vc-c (analogique)

Signal sync : niveau TTL

5 Terre

6 Terre rouge Terre Cr

7 Terre vert Terre Y

8 Terre bleu Terre Cb

9 Pas de connexion

10 Terre du signal Sync

11 Pas de connexion

12 DATA (SDA) bi-directionnel

Sync horizontal ou sync com-

posite

14 Sync vertical

15 Horloge de données

COMPUTER 1 IN

REMARQUE : Les Pins 12 et 15 sont nécessaires pour le DDC/CI.

... Français

Annexes

3 4 521

9876

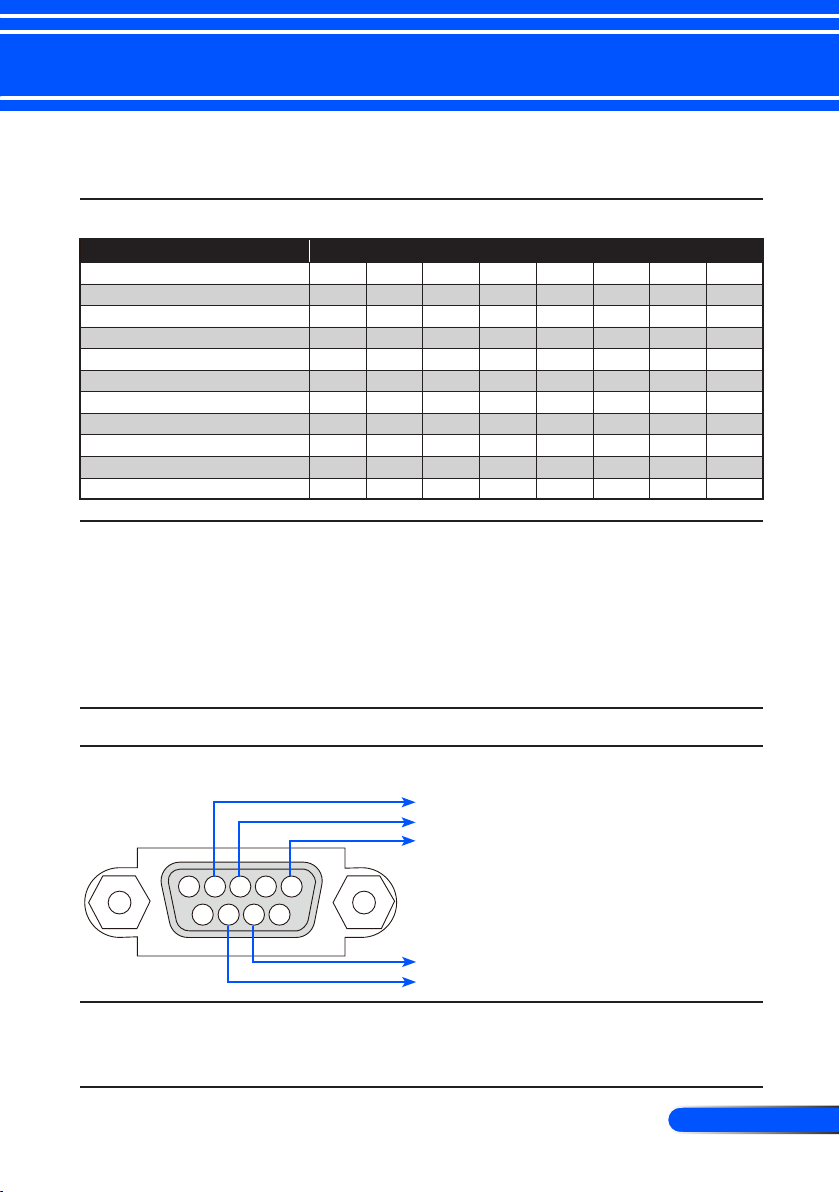

Codes de commande PC et connexion des câbles

Codes de commande PC

Fonction Données de code

ALUMER 02H 00H 00H 00H 00H 02H

ÉTEINDRE 02H 01H 00H 00H 00H 03H

SÉLECTION D’ENTRÉE ORDINATEUR 1 02H 03H 00H 00H 02H 01H 01H 09H

SÉLECTION D’ENTRÉE ORDINATEUR 2 02H 03H 00H 00H 02H 01H 02H 0AH

SÉLECTION D’ENTRÉE HDMI 02H 03H 00H 00H 02H 01H 1AH 22H

SÉLECTION D’ENTRÉE VIDEO 02H 03H 00H 00H 02H 01H 06H 0EH

SÉLECTION D’ENTRÉE S-VIDEO 02H 03H 00H 00H 02H 01H 0BH 13H

SOURDINE DE L’IMAGE ACTIVÉE 02H 10H 00H 00H 00H 12H

SOURDINE DE L’IMAGE DÉSACTIVÉE 02H 11H 00H 00H 00H 13H

SOURDINE DU SON ACTIVÉE 02H 12H 00H 00H 00H 14H

SOURDINE DU SON DÉSACTIVÉE 02H 13H 00H 00H 00H 15H

REMARQUE : Prenez contact avec votre revendeur local pour obtenir une liste complète des codes de commande du PC, si

Connexion des câbles

Protocole de communication

Vitesse de transmission ...........................38400 bps

Longueur des données .............................8 bits

Parité ............................................................Pas de parité

Bit d’arrêt ....................................................Un bit

X activé/désactivé ......................................Aucun

Procédure de communication .................Duplex complet

REMARQUE : Selon l’équipement, une vitesse de transmission moins élevée peut être recommandée pour les grandes longueurs de câble.

Connecteur de commande PC (D-SUB 9P)

Vers TxD du PC Vers RxD du PC Vers GND du PC

Vers RTS du PC Vers CTS du PC

REMARQUE 1 : Les broches 1, 4, 6 et 9 ne sont pas utilisées. REMARQUE 2 : Relier « Requête à envoyer » et « Effacer pour envoyer » aux deux extrémités du câble pour simplier la con-

nexion. ether on both ends of the cable to simplify cable connection. REMARQUE 3 : Pour les longueurs de câble importantes, il est recommandé de régler la vitesse de communication dans les

menus du projecteur à 9600 bps.

Liste des éléments à vérier en cas de panne

Avant de contacter votre vendeur ou le service après-vente, vérier la liste suivante pour être sûr que des réparations sont nécessaires en vous référant également à la section « Dépistage des pannes » de votre mode d’emploi. Cette liste de vérication ci-dessous vous aidera à résoudre votre problème plus efcacement. * Imprimer les pages suivantes.

Fréquence de l’événement toujours parfois (à quelle fréquence ?____________________) autre (__________________)

Alimentation

Pas d’alimentation (le voyant d’alimentation ne s’allume pas en bleu)

La che du câble d’alimentation est complètement insérée dans la prise murale.

Le couvercle de la lampe est correctement installé.

Les heures d’utilisation de la lampe (heures de fonctionnement de la lampe) ont été effacées après le remplacement de la lampe.

Pas d’alimentation même en maintenant la touche Marche/

Désact. enfoncée pendant 1 seconde.

Vidéo et Audio

Aucune image ne s’afche depuis votre PC ou équipement

vidéo vers le projecteur.

Toujours aucune image bien que vous connectiez d’abord

le projecteur au PC, puis démarrez le PC. Activation de l’envoi de signal de l’ordinateur portable vers le projecteur.

• Une combinaison de touches de fonction active/désac-

tive l’afchage externe. En général, la combinaison de

la touche « Fn » avec l’une des 12 touches de fonction

permet l’allumage ou l’extinction de l’afchage externe.

Aucune image (arrière-plan bleu). Toujours aucune image bien que vous appuyiez sur la

touche AUTO ADJ.

Toujours aucune image bien que vous exécutiez [RESET]

dans le menu du projecteur.

La che du câble signal est complètement insérée dans le

connecteur d’entrée Un message apparaît à l’écran. ( _____________________________________________ ) La source connectée au projecteur est active et disponible. Toujours aucune image bien que vous régliez la luminosité

et/ou le contraste. La résolution et la fréquence de la source d’entrée sont

supportées par le projecteur. L’image est trop sombre. Demeure inchangé bien que vous régliez la luminosité et/ou

le contraste. L’image est déformée. L’image apparaît trapézoïdale (pas de changement même

après avoir effectué le réglage [Trapèze]).

Autres

La télécommande ne fonctionne pas. Aucun obstacle entre le capteur du projecteur et la télécom-

mande.

Le projecteur est placé près d’une lumière uorescenté qui

peut gêner la télécommande infrarouge. Les piles sont neuves et n’ont pas été inversées pendant

l’installation

S’éteint pendant l’utilisation.

La che du câble d’alimentation est complètement insérée dans la prise murale.

Le couvercle de la lampe est correctement installé.

La fonction de gestion de l’alimentation est désactivée (uniquement sur les modèles avec la fonction gestion de l’alimentation)

Des parties de l’image sont perdues. Toujours inchangé bien que vous appuyiez sur la touche

AUTO ADJ.

Toujours inchangé bien que vous exécutiez [RESET] dans

le menu du projecteur. L’image est décalée dans le sens vertical ou horizontal. Les positions horizontale et verticale sont correctement

ajustées sur le signal de l’ordinateur. La résolution et la fréquence de la source d’entrée sont

supportées par le projecteur. Il y a une perte de pixels. L’image clignote. Toujours inchangé bien que vous appuyiez sur la touche

AUTO ADJ. Toujours inchangé bien que vous exécutiez [RESET] dans

le menu du projecteur. L’image montre des clignotements ou des mouvements de

couleur sur signal d’ordinateur.

L’image paraît oue ou pas au point.

Toujours inchangé bien que vous ayiez vérié et changé la réso-

lution du signal sur le PC à la résolution naturelle du projecteur. La distance de projection est entre 130 et 314 mm (entre 5”

et 12”) sur les modèles U300X/U250X et entre 148 et 311

mm (entre 6” et 12”) sur les modèles U310W/U260W.

Toujours inchangé bien que vous ayiez ajusté la mise au point. Aucun son.

Le câble audio est correctement connecté à l’entrée audio

du projecteur. Toujours inchangé bien que vous ayiez ajusté le niveau du

son.

Les touches sur le boîtier du projecteur ne fonctionnent pas. Le [VER. PANNEAU COMMANDE] n’est pas allumé ou est

désactivé dans le menu. Toujours inchangé bien que vous pressiez et mainteniez en-

foncée la touche QUITTER pendant au moins 10 secondes.

Veuillez décrire votre problème de façon détaillée dans l’espace ci-dessous.

Informations sur l’application et l’environnement dans lequel votre projecteur est utilisé

Projecteur

Numéro de modèle : No. de série : Date d’achat : Temps d’utilisation de la lampe (heures) : Mode lampe : Normal Eco Informations sur le signal d’entrée :

Fréquence de sync horizontale

[ ] kHz Fréquence de sync verticale [ ] Hz Polarité sync H (+) (–) V (+) (–) Type de sync Séparé Composite Sync sur vert

Voyant ÉTAT :

Indicateur lumineux xe Orange Blue Lumière clignotante [ ] cycles

Numéro de modèle de la télécommande :

Projecteur

Lecteur DVD

Environnement de l’installation

Taille d’écran : pouce Type d’écran: Blanc mat Gouttes Polarisation Grand angle Contraste élevé

Distance de projection: pieds/pouces/m Orientation : Monté au plafond Bureau

Prise d’alimentation :

Branchée directement à la prise murale Branchée à une rallonge ou autre (nombre

d’équipements connectés______________)

Branchée à une bobine d’alimentation ou autre (nombre

d’équipements connectés______________)

Ordinateur

Fabricant : Numéro de modèle : PC portable / Bureau Résolution native : Taux de rafraichissement : Carte vidéo Autre :

Câble de signal

Câble standard NEC ou d’un autre fabricant ?

Numéro de modèle : Longueur : pouces/m

Amplicateur de distribution

Numéro de modèle :

Commutateur

Numéro de modèle :

Adaptateur

Numéro de modèle :

Équipement vidéo

Magnétoscope, Lecteur DVD, Camescope, Jeu vidéo ou autre Fabricant : Numéro de modèle :

Certication TCO

Certains modèles de cette famille de produits sont certiés TCO. Tous les modèles certiés TCO portent la marque TCO sur la plaque de marquage (en bas du produit). Pour voir la liste de nos projecteurs certiés TCO et leur certication TCO (en anglais seulement), visitez notre site internet: http://www.nec-display.com/ap/en_projector/tco/ index.html.

La Certication TCO, conçue par TCO Development, est une norme environnementale et ergonomique internationale attribuée aux équipements informatiques.

Dans certains cas, nous pouvons être amenés à diffuser une liste de modèles certiés TCO sur notre site internet avant que le marquage TCO ne soit apposé sur ces produits. Cette différence s’explique par le décalage de date qui peut survenir entre le moment où la certication est obtenue et le moment où les projecteurs sont fabriqués.

NEC U250X, U260W, V230X User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Notice d’utilisation

Mises en Garde

Introduction

Caractéristiques du Produit

Contenu du paquet

Aperçu du produit

Projecteur

Ports de connexions

Panneau de commandes

Enlever et attacher le cache câble

Télécommande

Installation des piles

Utilisation du logiciel téléchargé

Installation

Connexion du projecteur

Connexion à l’ordinateur de bureau/ ordinateur portable/Réseau

Connexion aux sources vidéo

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Mise hors tension du projecteur

Voyant d’avertissement

Réglage de l’image projetée

Ajuster la hauteur de l’image projetée

Réglagede la mise au point du projecteur

Réglage de la taille de l’image projetée

Distance de projection et taille de l’écran

Commandes Utilisateur

Comment utiliser

Arborescence du menu


IMAGE | Avancé

ÉCRAN

ÉCRAN | Réglages 3D

RÉGLAGES | Signal (RGB)

RÉGLAGES | Avancé | Réseau

OPTIONS

OPTIONS | Information

OPTIONS | Avancé

Annexes

Dépannage

Remplacement de la lampe

Procédure de nettoyage du miroir asphérique et de la lentille

Modes de compatibilité

RGB Analogique

HDMI

Composante

Vidéo/S-Vidéo Composite

Installation au plafond

Dimensions du boîtier

Pin Assignments of D-Sub COMPUTER Input Connector

Codes de commande PC et connexion des câbles
