РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
МУЛЬТИМЕДИЙНАЯ СИСТЕМА РАЗМЕРОМ 2DIN
С СЕНСОРНЫМ 6.2'' TFT ЖК МОНИТОРОМ
MDD-6220S
•Встраиваемая мультимедийная система размером 2 DIN
•Широкоформатный сенсорный ЖК монитор размером 6.2''
•Изменяемая многоцветная подсветка элементов управления
•Совместимость со штатными кнопками управления на руле
•Совместимость с форматами: DVD/VCD/CD/CD-R/RW/DVD±R/RW/MP3/MPEG4
•Воспроизведение WMA/JPEG файлов
•Встроенный ТВ-тюнер: SECAM/PAL/NTSC
•FM/AM/УКВ радиотюнер
•Разъем для подключения USB
•Разъем для карт памяти microSD
•Полнофункциональный пульт ДУ
• Четырехканальный линейный выход RCA
• 2 видеовыхода
• Вход для внешнего источника сигнала
• Дополнительный аудиовход на передней панели
•Видеовход для камеры заднего вида
•Выход на сабвуфер
•Максимальная выходная мощность 4 х 50 Вт
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ |
|
СОДЕРЖАНИЕ |
|
Меры предосторожности .......................................................................................... |
3 |
Обращение с дисками................................................................................................ |
5 |

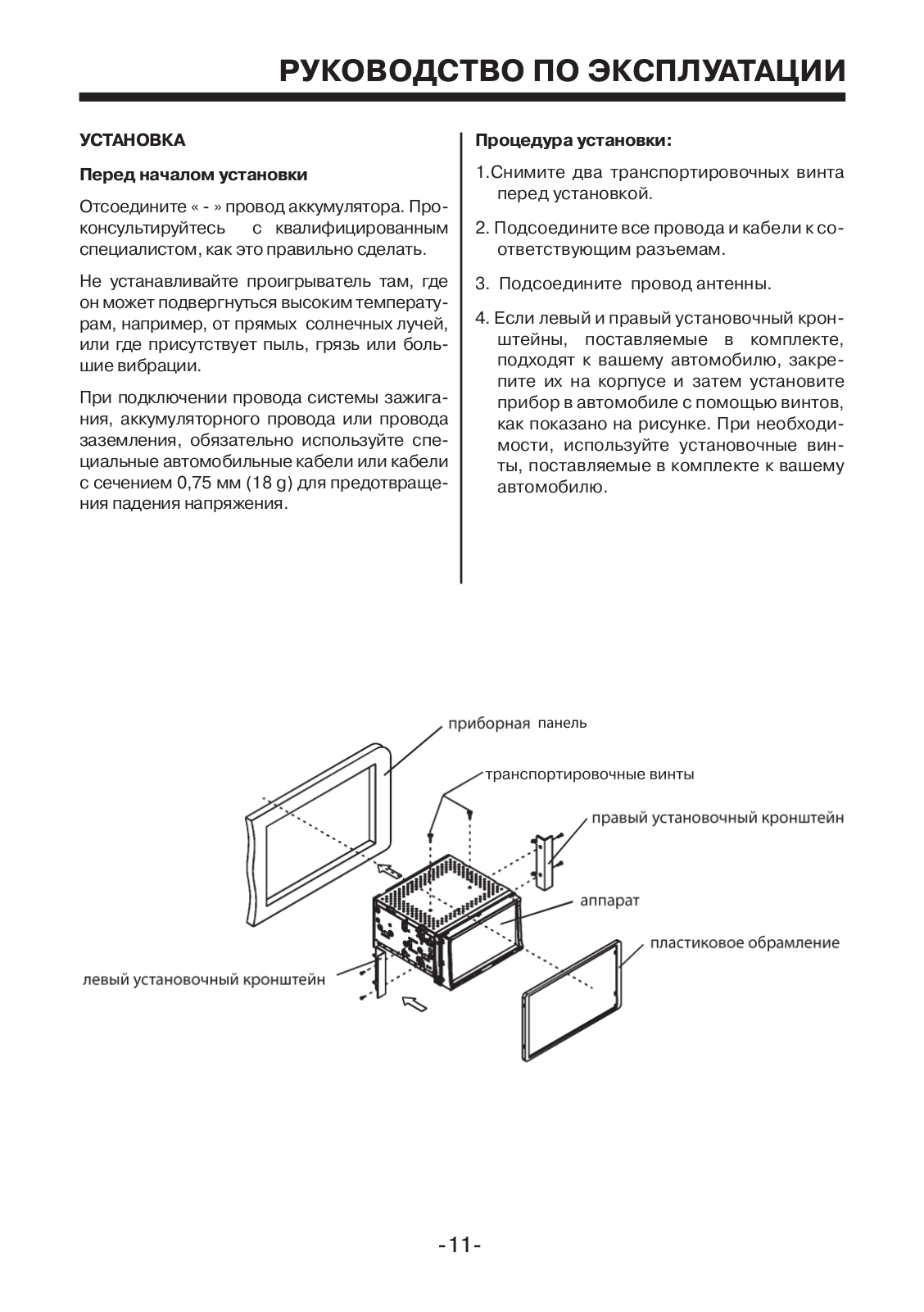

Установка................................................................................................................... |
11 |
Подсоединения.......................................................................................................... |
13 |
Управление................................................................................................................ |
14 |
Использование пульта ДУ.......................................................................................... |
15 |
Основные операции .................................................................................................. |
16 |
Управление радиоприемником.................................................................................. |
17 |
Меню настройки системы.......................................................................................... |
18 |
Использование диска /USB/карты памяти.................................................................. |
22 |
Управление TV тюнером ............................................................................................ |
23 |
Основные неполадки и способы их устранения.......................................................... |
24 |
Технические характеристики...................................................................................... |
25 |
-2-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Благодарим Вас за покупку автомобильной мультимедийной системы с цифровым 6.2'' TFT ЖК сенсорным монитором MDD6220S.
Перед подключением, эксплуатацией и/ или настройкой данного аппарата для обеспечения безопасности тщательно изучите настоящее руководство пользователя. Сохраняйте руководство пользователя для использования в будущем.
Меры предосторожности
-Перед началом подключения убедитесь, что напряжение в вашем автомобиле соответствует 14,4В постоянного тока с минусом на корпусе.
-Отключите «-» клемму аккумулятора перед началом установки для снижения вероятности повреждения аппарата и предотвращения короткого замыкания при подключении.
-Убедитесь, что подсоединения цветных проводов произведены в соответствии со схемой. Неправильное подсоединение может вывести из строя ресивер (привести к сбоям в работе) или повредить электрическую систему автомобиля.
-Убедитесь, что минусовой провод, подсоединяемый к колонкам, подключен к отрицательнымклеммамколонок.Никогда не подсоединяйте «-» провод колонок к корпусу автомобиля. Для обеспечения достаточной вентиляции прибора и снижения риска возгорания не перекрывайте вентиляционные отверстия корпуса и область радиатора.
-Не допускается подключение провода питания магнитолы напрямую к аккумуляторной батарееминуя ключ зажигания, поскольку это приведет к ускоренному разряду аккумулятора во время стоянки автомобиля.
-После завершения подсоединения и перед первым включением устройства (включая замену аккумулятора) при помощи предмета с заостренным концом (например, шариковая ручка) нажмите кнопку RESET расположенную на корпу-
се магнитолы для инициализации системы.
-Устройство предназначено для работы в цепях с соединением отрицательного вывода аккумуляторной батареи с металлическим кузовом автомобиля (масса).
-Если проигрыватель включен, не допускайте замыкания между собой или на кузов автомобиля проводов динамиков. Это может стать причиной перегрузки усилителя мощности и выхода его из строя.
-Выключайте устройство, когда оно не используется. (Отключайте ресивер от источника питания, если он не используется длительное время). Перед перемещением устройства извлеките диск из окна для загрузки диска.
Не устанавливайте ресивер в следующих местах:
-Где он может препятствовать управлению рулевым колесом или рычагом переключения передачи, иначе это может стать причиной дорожно-транспортного происшествия;
-Где он может препятствовать функционированию устройств защиты, например, подушки безопасности, иначе это может стать причиной несчастного случая со смертельным исходом;
-Где он загораживает видимость водителю.
-Во время вождения не пытайтесь управлять ресивером. Иначе это может стать причиной дорожно-транспортного происшествия. Если вам необходимо управлять устройством во время вождения, то не отрывайте взгляд от дороги или это может стать причиной дорожнотранспортного происшествия.
-Водителю запрещен просмотр изображения во время вождения. Просмотр видеопрограмм водителем должен производиться только после полной остановки автомобиля в безопасном месте (на парковке).
-3-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
-Если водитель отвлекает свое внимание на монитор устройства во время вождения, то это может привести к потере контроля над дорожной ситуацией и в конечном итоге стать причиной аварии.
-Если стояночный тормоз не активирован, то на дисплее начнет мигать надпись PARKING BRAKE, и просмотр изображений недоступен. Данное предупреждение появится только, если провод стояночного тормоза соединен со встроенной системойстояночного тормоза автомобиля (см. раздел Подсоединения).
-При прослушивании аудиопрограмм в движении устанавливайте такой уровень громкости, который не будет мешать водителю слышать все, что происходит вокруг автомобиля.
-Не выполняйте никаких действий по управлению устройством при движении автомобиля, если это отвлекает водителя от управления.
-C целью снижения риска возгорания устройства или поражения электрическим током запрещается оставлять проигрыватель под дождем или в помещении с высокой степенью влажности.
-Не подвергайте прибор воздействию резкой смены температуры. Это может стать причиной возникновения конденсата внутри устройства и привести к повреждению прибора. При образовании конденсата, перед использованием прибора подождите 1 час, чтобы влага испарилась. Конденсат на элементах не допускается. Не допускайте эксплуатации аппарата в запыленных местах.
-Не включайте устройство, если температура внутри автомобиля выше или ниже нормы. Перед включением дождитесь, пока температура в салоне не станет нормальной. Диапазон рабочих температур: от 0° до +40° C. Конденсат на элементах не допускается.
-Во избежание повреждений не подвергайте ресивер воздействию прямых сол-
нечных лучей, теплового излучения или потоков горячего воздуха.
-C целью снижения риска возгорания устройства или поражения электрическим током используйте только рекомендованные комплектующие.
-Во избежание несчастного случая не пытайтесь разобрать устройство. Не переделывайте и не ремонтируйте прибор самостоятельно. Это может вызвать серьезные поломки и снимает гарантию на бесплатный ремонт аппарата. Ремонт должен производиться только в специализированных авторизованных сервисных центрах.
ЖК-экран
Нажимайте аккуратно на сенсорный ЖКэкран, так чтобы не исказить изображение или, чтобы не нарушить нормальную работу устройства.Изображениеможетстатьнечетким, или ЖК-экран может быть поврежден.
Очистка передней панели и ЖК-экрана
-Очищайте ЖК-экран слегка увлажненной мягкой тканью.
-Не используйте такие средства, как бензин, растворитель, специальные средства или антистатические распылители.
-Не используйте спирт для очистки экрана.
Если автомобиль был припаркован в холодном или жарком месте, то изображение на дисплее может быть не четким. Это не свидетельствует о неисправности проигрывателя. После того, как температура в салоне автомобиле вернется к нормальной, изображение станет четким.
-4-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ИНФОРМАЦИЯ О ДИСКАХ
Обращение с дисками
Для обеспечения оптимального звука и изображения следуйте рекомендациям:
-Загрязненные, пыльные, поцарапанные и деформированные диски могут вызвать сбои при воспроизведении.
-Не приклеивайте наклейки на поверхность диска, или не оставляйте царапины на рабочей поверхности.
-Не деформируйте диски.
-Храните диски в специальных коробках.
-Не храните диски в местах попадания прямых солнечных лучей; в загрязненных, запыленных местах, в местах с высокой влажностью; рядом с отопителем автомобиля; на сиденьях и приборной панели автомобиля.
Очистка диска
Протирайте диск сухой мягкой тканью от центра к краям. При сильном загрязнении протритеповерхностьдискамягкойтканью, пропитанной изопропиловым спиртом. Не используйте для очистки дисков такие растворители, как бензин, ацетон или обычные чистящие средства. Антистатические распылители могут повредить проигрыватель.
Примечание:
Со временем на поверхности диска могут появиться небольшие царапины, которые появляются в результате использования диска. Такие царапины не свидетельствуют о неисправности проигрывателя.
Устанавливайте диск в устройство этикеткой вверх.
Не касайтесь рабочей поверхности диска.
Не сгибайте диск.
Протирайте диск мягкой тканью от центра к краям (как показано на рисунке).
Обращение с новыми дисками
На внутреннем и внешнем краях нового диска могут остаться технологические неровности, которые могут препятствовать правильной установке диска и привести к невозможности его проигрывания. Используя шариковую ручку или карандаш, удалите эти неровности, как показано на рисунке ниже. Прижмите шариковую ручку или карандаш по очереди к наружной и внутренней кромке диска и, не ослабляя нажима, проведите по всей окружности.
1.Неровности на внешней кромке
2.Шариковая ручка или карандаш
3.Неровности на внутренней кромке
-5-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Региональная защита
DVD ресивер оснащен системой региональной защиты. DVD диск не будет воспроизводится, если номер региона данного аппарата не совпадает с номером региона DVD диска.
Данный ресивер воспроизводит следующие диски:
Тип диска |
Этикетка |
Записанный |
Размер |
материал |
диска |
||
|
|
|
|
|
|
Звуковые |
|
DVD |
|
дорожки |
12 см |
|
и видео |
||
|
|
|
|
|
|
отрывкиDVD |
|
|
|
Звуковые |
|
VCD |
|
дорожки |
12 см |
|
и видео |
||
|
|
|
|
|
|
отрывкиVCD |
|
|
|
|
|
CD |
|
Звуковые |
12 см |
|
дорожки CD |
||
|
|
|
|
|
|
Звуковые |
|
MP3 |
|
дорожки |
12 см |
|
|
MP3 |
|
|
|
|
|
|
|
Звуковые |
|
|
|
дорожки |
|
MPEG-4 |
|
и видео |
12 см |
|
|
отрывки |
|
|
|
MPEG-4 |
|
|
|
|
|
Предупреждение
Не гарантируется воспроизведение аудио/видеозаписей, не обладающих правовой защитой и/или изготовленных не промышленными способами.
Некоторые записи (диски) могут не воспроизводиться на данном устройстве. Это может быть связано с некорректным протоколом записи, способом записи, параметрами и установками программ сжатия информации, качеством носителя. Например: диск имеет структуру, отличную от CDFS, или сессия записи не была
закрыта, или в соответствии с параметрами и установками программ сжатия информации данный диск предназначен для воспроизведения только на устройствах другого типа, или диск, на который произведена запись, имеет оптические характеристики, отличные от стандартных.
Необходимо учитывать, что диски RW используют для записи и хранения цифровой информации иные физические принципы, чем другие типы компакт-дисков. При длительном использовании дисков RW существенно возрастает нагрузка на устройство считывания данных, что может привести к снижению его ресурса.
При длительном хранении и/или эксплуатации диска CD/DVD±RW/R информация на нем может быть частично утрачена. Качественное воспроизведение информации с такого диска может быть затруднено или невозможно.
Не рекомендуется воспроизводить диски, записанные на высокой скорости.
Диски R/RW должны соответствовать стандарту ISO9660 уровень 1, 2.
Совместимость с дисками
-Данное устройство может воспроизводить следующие разновидности циф-
ровых дисков: CD±R/±RW/DVD±R/±RW,
видео DVD-диск.
-Данное устройство совместимо со следующими форматами: DVD/SVCD/VCD/ MP3/WMA/Picture-CD/JPEG /MPEG4.
-Поддерживаются следующие типы файлов:
Аудио файлы: MP3 (*.mp3)
WMA (*.wma)
Видео файлы: MP4 (*.avi)
-6-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Примечание:
В связи с большим количеством разнообразных видеокодеков и настроек программ, используемых для сжатия видеопотока, возможна нестабильная работа устройства с файлами mpeg4/avi/divx.
Файлы с изображениями: JPEG (*.jpg)
-ISO 9660 или ISO 9660 level 1, level 2 + фор-
мат Romeo, Joliet – максимум 30 знаков.
-Максимальное число вложений – 5 уровней.
-Максимальное число альбомов – 99.
-Максимальная длина каждого трека – 99 минут 59 секунд.
-Поддерживаемаячастотадискретизации для MP3 диска: от 8 кГц до 48 кГц (предпочтительно 44,1 кГц).
-Поддерживаемые скорости цифрового потока МP3 диска: 32 – 320 Кб/сек (предпочтительно 128 Кб/сек).
-НЕ ПОДДЕРЖИВАЮТСЯ следующие форматы: *.ACC, *.DLF, *.M3U, *.PLS, MP3 PRO, файлы с DRM, OGG,WAV,AC3,MIDI.
-Диски с незавершенной сессией записи НЕ ПОДДЕРЖИВАЮТСЯ.
-7-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
USB/ microSD |
|
5. |
Тэг (id3tag в формате 1.0) |
|
||
Воспроизведение MP3 файлов с USB |
|
Имя/ Исполнитель/ Альбом: 32 символа. |
||||
накопителей (флэш-память) |
|
Примечание: |
|
|
||
|
|
|
|
|
||
1. Поддержка карт памяти microSD. Под- |
|
Не гарантируется корректное и полное |
||||
держиваются |
карты максимальным |
|
||||
|
отображение id3tag в формате 2.0. |
|||||
объемом: microSD – 2Гб. |
|
|||||
|
|
|
|
|||
Примечание: |
|
6. |
Многофункциональный карт-ридер не |
|||
|
|
поддерживается. |
|
|
||
|
|
|
|
|
||
a) В связи с постоянным совершенство- |
7. |
Поддержка внешних |
жестких |
дисков |
||
ванием производителями конструкции |
||||||
|
(USB HDD) не гарантируется. Поддер- |
|||||
и протоколов |
обмена карт памяти се- |
|
||||
|
живаемые файловые системы FAT, FAT |
|||||
рии microSD с другими устройствами, |
|
|||||
|
12/16/32. |
|
|
|||
не гарантируется полная совмести- |
|
|
|
|||
|
|
|
|
|||
мость проигрывателя со всеми карта- |
Примечание: |
|
|
|||
ми microSD. |
|
При |
воспроизведении |
файлов |
с USB/ |
|
|
|
|||||
b)Объем поддерживаемой карточки заmicroSD накопителей рекомендуемый пивисит от фирмы-изготовителя. ковый битрейт файла не более 150 кбайт/
c) Не гарантируется поддержка карты па- |
сек. Максимальный размер поддерживае- |
|
мого видеофайла не более 1, 5 Гб. |
||
мяти 2 в 1 (microSD). |
||
|
2.Поддержка USB флеш-карты. Максимальный объем USB флеш-карты – 2 Гб.
Примечание:
Не все USB устройства могут быть совместимы с данным аппаратом, так как в настоящее время существует большое количество стандартов работы USB-устройств (USB-контроллеров) разных производителей, значительно отличающихся друг от друга. Рекомендуется подбирать USB-устройства в соответствии с техническими характеристиками этого проигрывателя.
Не гарантируется корректная и полная поддержка формата USB 2.0. (USB 2.0 может воспроизводиться со скоростью
USB 1.1).
3.Поддержка FAT 12/FAT 16/FAT 32:
FAT 12/16 (поддержка 200 папок, 500
файлов),
FAT 32 (поддержка 200 папок, 500 файлов).
4.Имя файла: 32 байта/ Имя папки: 32 байта.

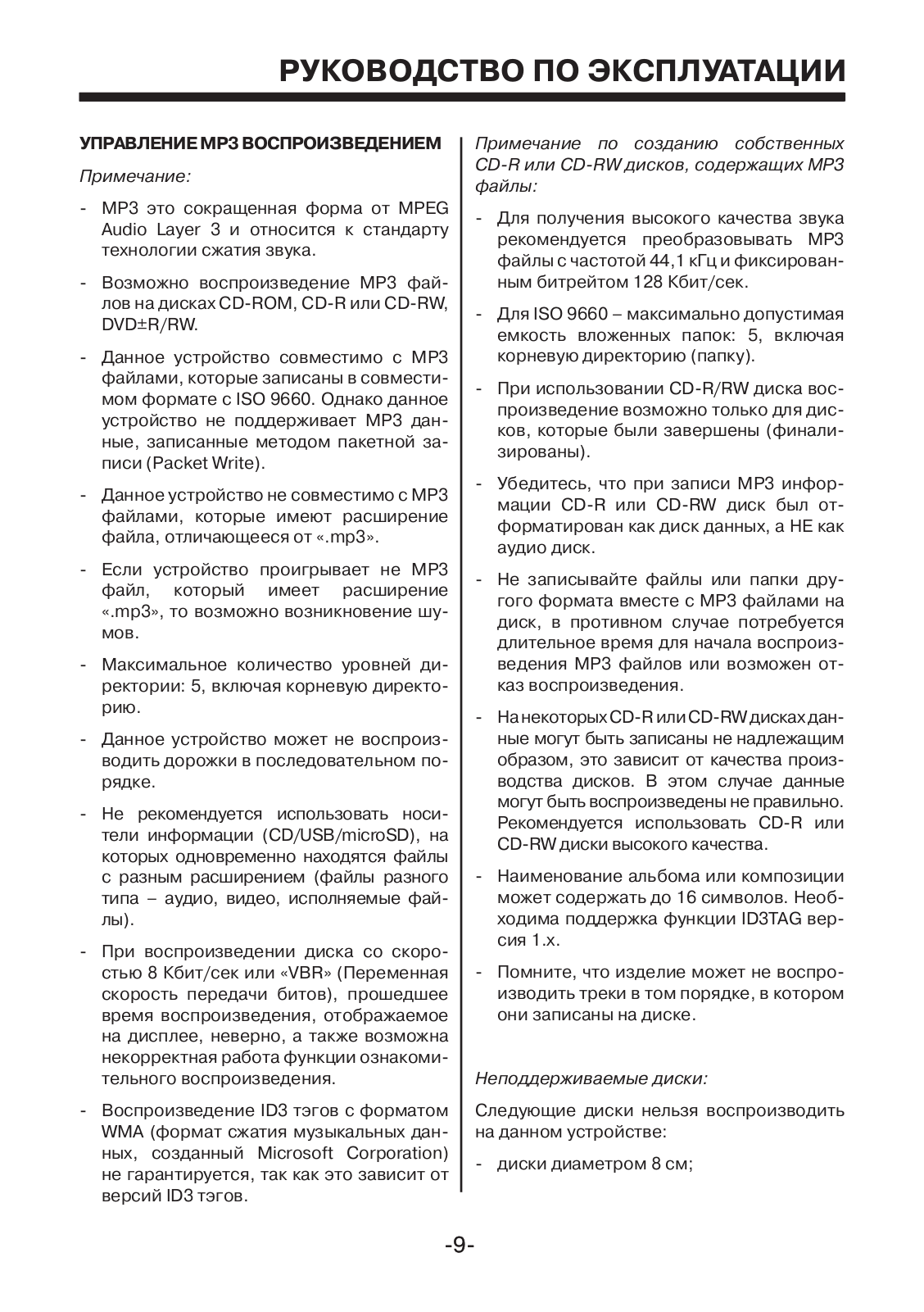

-8-
