Manual de instrucciones
RADIOCASETE AUTORREVERSIBLE CON
CARÁTULA FRONTAL EXTRAÍBLE
Modelo: DAROCA
POTENCIA MÁXIMA:2 X 25 VATIOS
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

ÍNDICE

INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 3
CONEXIÓN ELÉCTRICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 4
ESQUEMA DE CONEXIONADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 5
CONEXIÓN DE LOS ALTAVOCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 6

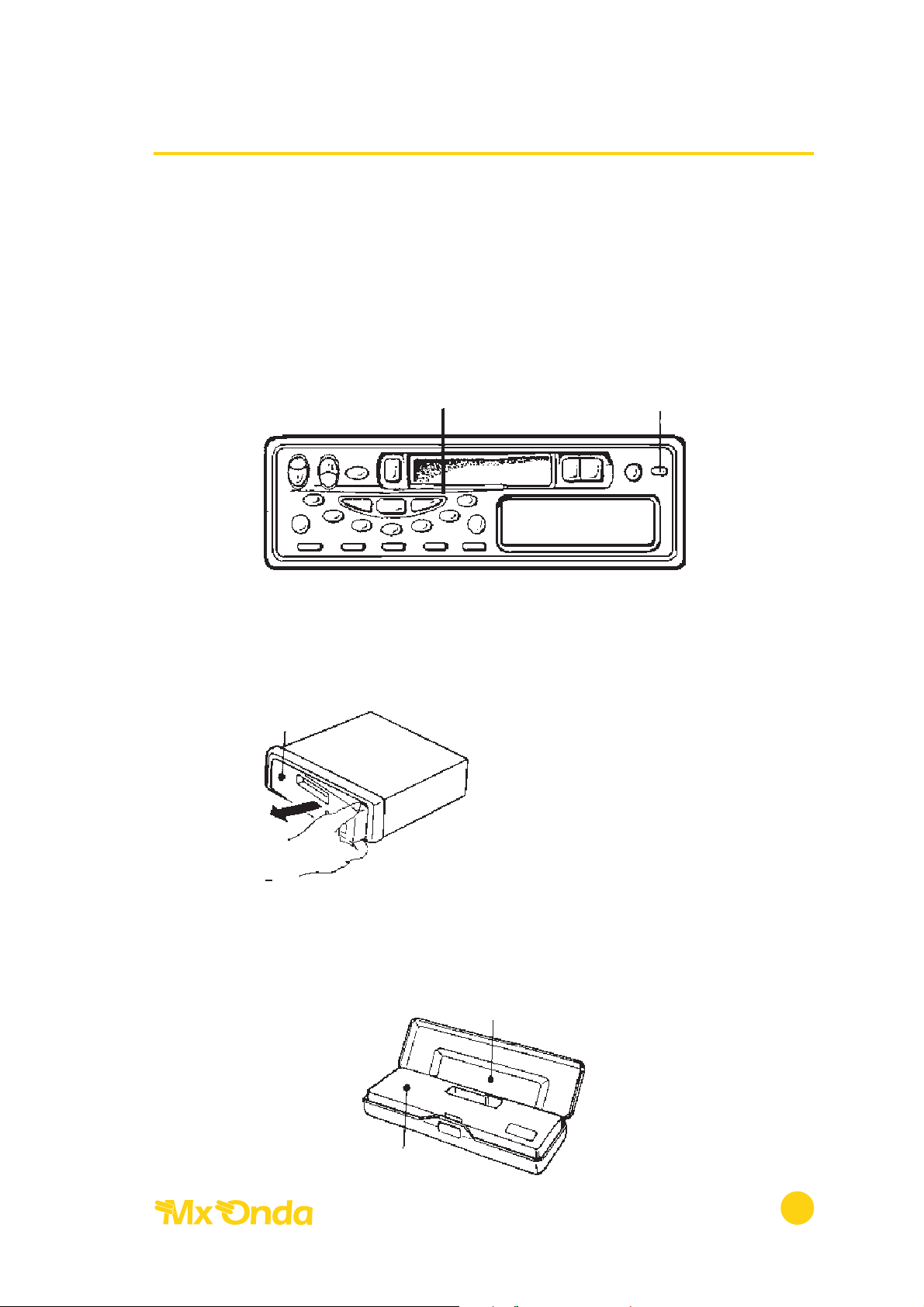

EXTRACCIÓN DEL PANEL FRONTAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 7

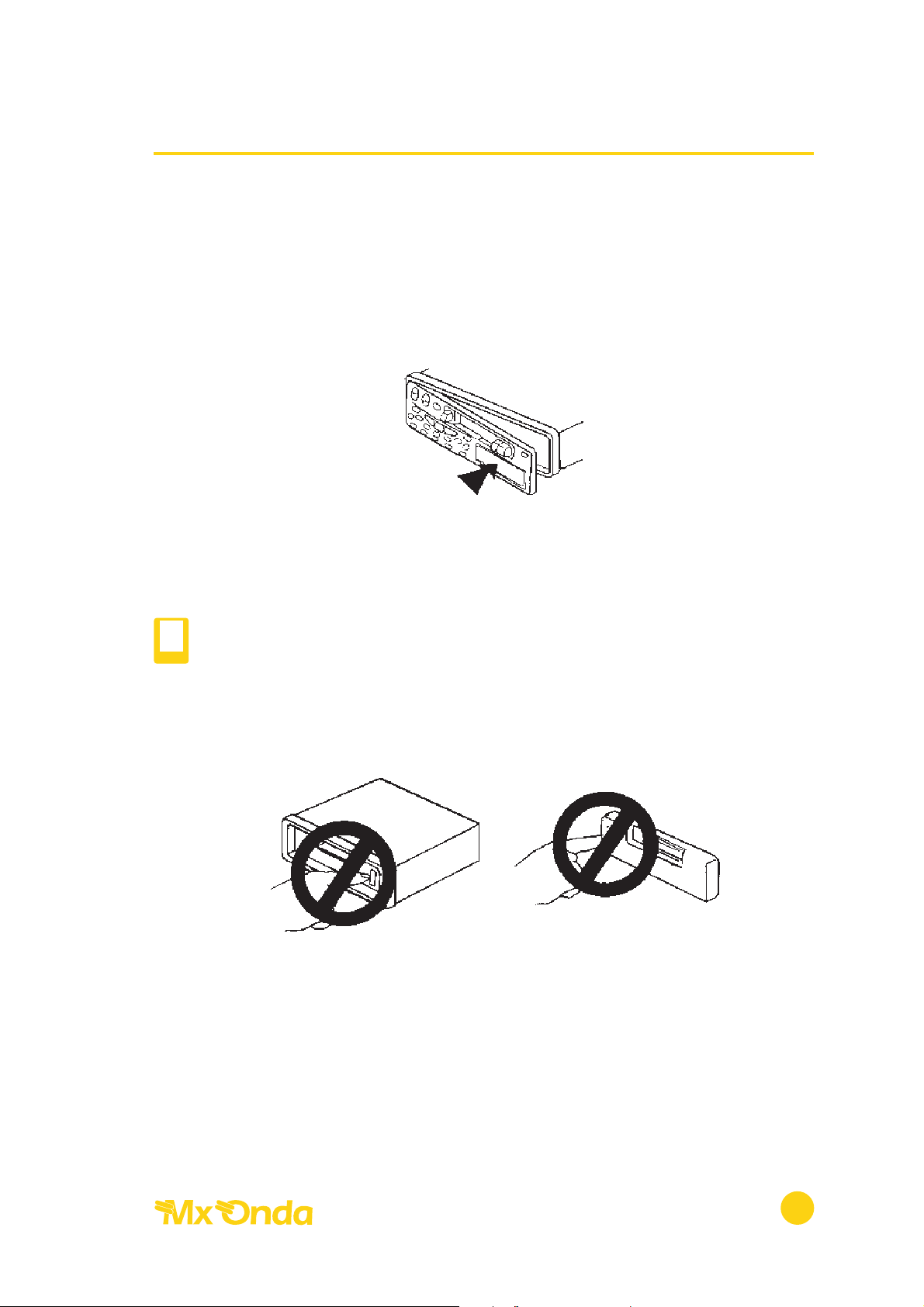

INSERCIÓN DEL PANEL FRONTAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 8

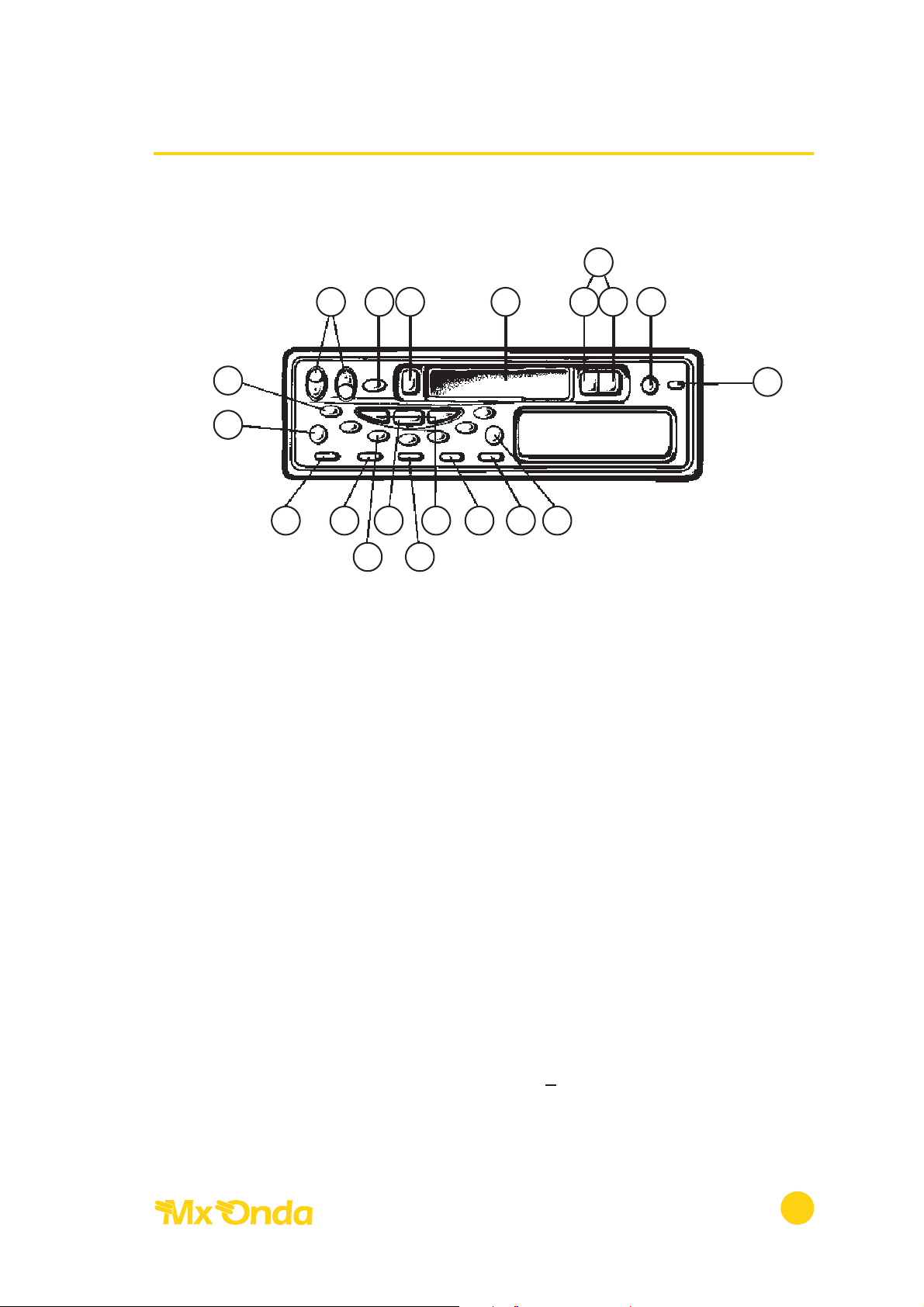

UTILIZACIÓN DE LOS MANDOS . . . . . . . . . . . . . . . . . . . . . .pag. 10, 11, 12,13
CÓMO UTILIZAR EL CÓDIGO DE SEGURIDAD . . . . . . . . . . . . . . . . .pag. 14,15
CÓMO UTILIZAR LA RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 16,17
CÓMO UTILIZAR LA CINTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 18
CUIDADOS Y MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 19
CARACTERÍSTICAS TÉCNICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 20
Radiocasete autorreversible Modelo Daroca
2

INSTALACIÓN

IMPORTANTE
Este producto ha sido diseñado para su instalación en el tablero de instrumentos del vehículo, en el hueco destinado al aparato de radio.
Para garantizar una instalación adecuada, utilice solo las piezas incluidas con el equipo. El empleo de piezas no autorizadas puede dar lugar a fallos en el funcionamiento y la consiguiente pérdida de la garantía.
Si la instalación precisa el efectuar taladros u otras modificaciones en el vehículo, consulte a su distribuidor más cercano.
Si el ángulo de instalación del aparato excede de 30º, sobre el plano horizontal, puede que el rendimiento no sea el óptimo.
INSTALACIÓN
Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si dicho hueco es demasiado pequeño agrándelo hasta que tenga una medida de 53 x 182 mm.
Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de un destornillador doble hacia dentro las lengüetas de fijación, eligiendo previamente las más adecuadas, según el grosor del material del salpicadero.
Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra soporte y sus accesorios según se muestra en la figura.
Radiocasete autorreversible Modelo Daroca
3
SALPICADERO
ARANDELA PLANA
TUERCA HEXAGONAL
TORNILLO AUTORROSCA
ESCUADRA SOPORTE
CHASIS DEL AUTOMÓVIL
ARANDELA DE PRESIÓN
i

CONEXIÓN ELÉCTRICA

Esta autorradio está diseñado para funcionar en vehículos cuya batería sea de 12 V y el negativo esté conectado al chasis.
Durante la instalación mantenga el equipo en la posición de apagado.
Conecte el cable de color NEGRO al negativo de la batería o al chasis y cerciórese del buen contacto eléctrico del mismo.
Conecte el cable de color ROJO a +12 V (positivo de preinstalación de radio de su automóvil) o al positivo bajo llave de contacto.
Conecte el cable AMARILLO a +12 V directamente de la batería o a un positivo constante, NUNCA a un positivo que actúe sobre el encendido, Esto podría causar que el código de seguridad no funcionase correctamente.
El cable de color NARANJA suministra + 12 V, para accionar una antena automática, cuando se conecta el autorradio, o para dar la orden de encendido a un amplificador suplementario. Esta salida está limitada a una corriente máxima de 0,3 A, por tanto no conecte ningún elemento cuyo consumo sea superior, ya que podría dañar seriamente el equipo. Si Vd. no va a utilizar esta salida dejela convenientemente protegida y aislada.
Conecte el cable coaxial procedente de la antena al conector correspondiente del autorradio. Si por la posición de la antena el cable no llegase, no empalme este, diríjase a su proveedor y solicite un prolongador compensado. Con esto evitará problemas en la recepción.
Si va a utilizar un amplificador suplementario inserte los conectores tipo RCA de salida del preamplificador, a los correspondientes de entrada del amplificador. Estas salidas son de bajo nivel y alta impedancia.
Si por cualquier causa tuviese que sustituir algún fusible del equipo, hágalo siempre con uno del mismo tipo y amperaje que el original.
Según monte Vd. 2 ó 4 altavoces en su vehículo haga el conexionado de los mismos, de acuerdo con los esquemas correspondientes adjuntos.
Radiocasete autorreversible Modelo Daroca
4

ESQUEMA DE CONEXIONADO

Radiocasete autorreversible Modelo Daroca
5
Antena
Rojo
Gris
Gris
Blanco
Fusible 8A
Rojo NARANJA
Salida antena automática +12V
A +12V directamente de la batería
Fusible de 1A
Al chasis del vehículo
Negro
Amarillo
A +12V bajo llave de contacto del vehículo
Derecho Salida de línea
Izquierdo

CONEXIÓN DE LOS ALTAVOCES

ESQUEMA DE CONEXIONES PARA 4 ALTAVOCES
Radiocasete autorreversible Modelo Daroca
6
Gris
Blanco
Verde/Negro
Verde/Negro
Verde
Altavoz delantero izquierdo
Altavoz
trasero
izquierdo
Altavoz delantero derecho
Altavoz trasero derecho
Marrón
Gris/Negro
Gris Verde
Gris/Negro
Altavoz
izquierdo
Altavoz derecho
ESQUEMA DE CONEXIONES PARA 2 ALTAVOCES
NOTA: con este montaje el control Fader no actúa
¥
