Mx Onda CUENCA-L Instruction Manual [es]

Manual de instrucciones

RADIOCASETE AUTORREVERSIBLE CON

CONTROLADOR DE CD´S, REDUCTOR

DE RUIDOS DOLBY-B NR Y CARÁTULA

FRONTAL EXTRAÍBLE

Modelo: CUENCA-L

POTENCIA MÁXIMA: 2 X 7 + 2 X 25 VATIOS

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

• Reductor de ruidos Dolby. Fabricado bajo licencia de Dolby Laboratories
Licensing Corporation. “Dolby” y el símbolo de la doble “D” son marcas
registradas de Dolby Laboratories Licensing Corporation.

ÍNDICE

INSTALACIÓN Pag. 3
CONEXIÓN ELÉCTRICA Pag. 4
ESQUEMA DE CONEXIONADO Pag. 5
EXTRACCIÓN DEL PANEL FRONTAL Pag. 6
INSERCIÓN DEL PANEL FRONTAL Pag. 7

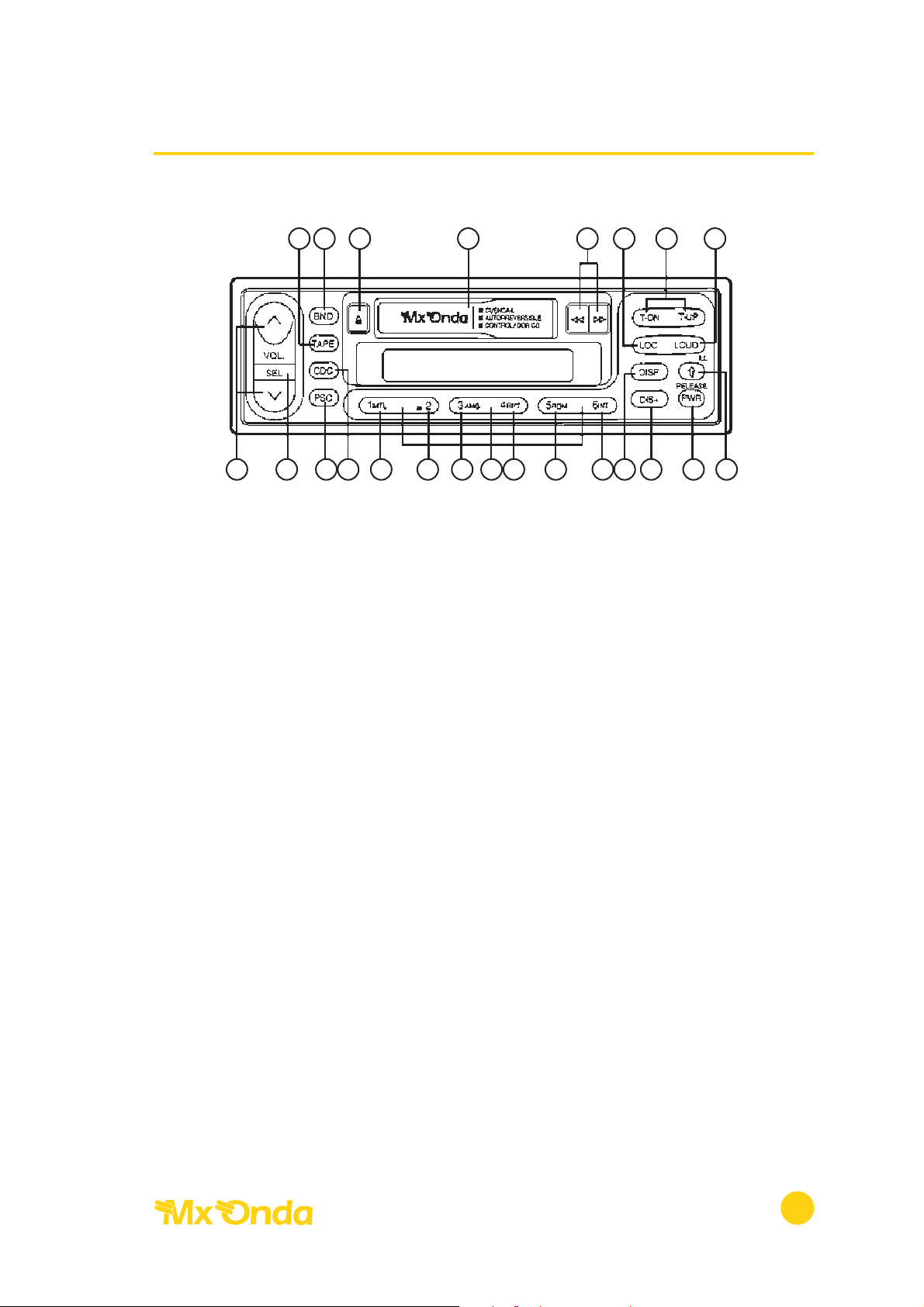

MANDOS DEL PANEL FRONTAL Pag. 8
UTILIZACIÓN DE LOS MANDOS Pag. 9, 10, 11, 12, 13 y 14
CÓMO UTILIZAR LA RADIO Pag. 15 y 16
CÓMO UTILIZAR LA CINTA Pag. 17
CÓMO UTILIZAR EL COMPACT DISC Pag. 18 y 19
CUIDADOS Y MANTENIMIENTO Pag. 20 y 21
CARACTERÍSTICAS TÉCNICAS Pag. 22

Radiocasete autorreversible Modelo Cuenca

2

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos del vehículo, en el hueco destinado al aparato de radio.

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo. El empleo de piezas no autorizadas puede dar lugar a
tallos en el funcionamiento y la consiguiente pérdida de la garantía.

• Si la instalación precisa el efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

• Se el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal, puede que el rendimiento no sea eI óptimo.

INSTALACIÓN

• Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si
dicho hueco es demasiado pequeño agrándelo hasta que tenga una
medida de 53 x 182 mm.

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador doble hacia dentro las lengüetas de fijación, eligiendo
previamente las más adecuadas, según el grosor del material del
salpicadero.

• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.

Radiocasete autorreversible Modelo Cuenca

3

i

SALPICADERO

ESCUADRA SOPORTE

ARANDELA PLANA
ARANDELA DE PRESIÓN

TUERCA HEXAGONAL

TORNILLO AUTORROSCA

CHASIS DEL
AUTOMÓVIL

CONEXIÓN ELÉCTRICA

• Este autorradio está diseñado para funcionar en vehículos cuya batería sea
de 12 V y el negativo esté conectado al chasis.

• Durante la instalación mantenga el equipo en la posición de apagado.

• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.

• Conecte el cable de color ROJO a +12V (positivo de preinstalación de
radio de su automóvil) o al positivo bajo llave de contacto.

• Conecte el cable ROSA a +12 V directamente de la batería o a un positivo
constante, NUNCA a un positivo que actúe sobre el encendido. Esto
podría causar que las memorias no funcionasen correctamente.

• El cable de color AMARILLO suministra +12 V, para accionar una antena
automática, cuando se conecta el autorradio, o para dar la orden de
encendido a un amplificador suplementario. Esta salida está limitada a una
corriente máxima de 0,3A, por tanto no conecte ningún elemento cuyo
consumo sea superior, ya que podría dañar seriamente el equipo. Si Vd.
no va a utilizar esta salida déjela convenientemente protegida y aislada.

• Conecte el cable coaxial procedente de la antena al conector
correspondiente del autorradio. Si por la posición de la antena el cable
no llegase, no empalme éste, diríjase a su proveedor y solicite un
prolongador compensado. Con esto evitará problemas en la recepción.

• Si va a utilizar un amplificador suplementario inserte en los conectores tipo
RCA de salida del preamplificador, los correspondientes de entrada del
amplificador. Estas salidas son de bajo nivel y alta impedancia.

• Si por cualquier causa tuviese que sustituir algún fusible del equipo,
hágalo siempre con uno del mismo tipo y amperaje que el original.

• Monte los altavoces en su vehículo según el conexionado de los mismos,
de acuerdo con el esquema correspondiente adjunto.

• Utilizando el cable DIN (8 patillas) que se suministra con el cargador de
discos compactos ‘MX-CD2400”, conecte la clavija acodada al reproductor
de discos compactos y la otra clavija conéctela al conector DIN (8 patillas)
hembra del autorradio.

Radiocasete autorreversible Modelo Cuenca

4

ESQUEMA DE CONEXIONADO

Radiocasete autorreversible Modelo Cuenca

5

ROJO

NEGRO

VERDE

BLANCO

BLANCO/NEGRO

AZUL

*

MARRÓN

MARRÓN/NEGRO

FUS. 7A

AMARILLO

ALTAVOZ

DELANT.

ALTAVOZ
DELANT.

LATERAL DERECHOLATERAL IZQUIERDO

NEGATIVO
O MASA

+12V LLAVE CONT.

+12V ANTENA

ALTAVOZ
TRASERO

ALTAVOZ
TRASERO

ROJO

ROSA

+12V MEMORIA

SALIDA DE LÍNEA (RCA)

CANAL DCHO.

SALIDA DE LÍNEA (RCA)

CANAL IZDO.

FUS. 3A

AUTORRADIO

ATENCIÓN
Conectar el negativo (-) de los altavoces delanteros a negativo o masa.

☛

PANEL FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre el panel frontal del
mismo.

EXTRACCIÓN DEL PANEL FRONTAL

1. Pulse el botón de expulsión y la parte derecha de la carátula saldrá
proyectada hacia delante.

2. Para retirar el panel frontal tire de su parte derecha hacia Vd.

3. Para proteger el panel frontal, una vez retirado éste, colóquelo dentro de
la caja de protección que se suministra.

Radiocasete autorreversible Modelo Cuenca

6

Panel frontal Botón de expulsión

Panel frontal

Panel frontal

Caja de protección

Ponga cuidado en no dejar
caer el panel frontal.

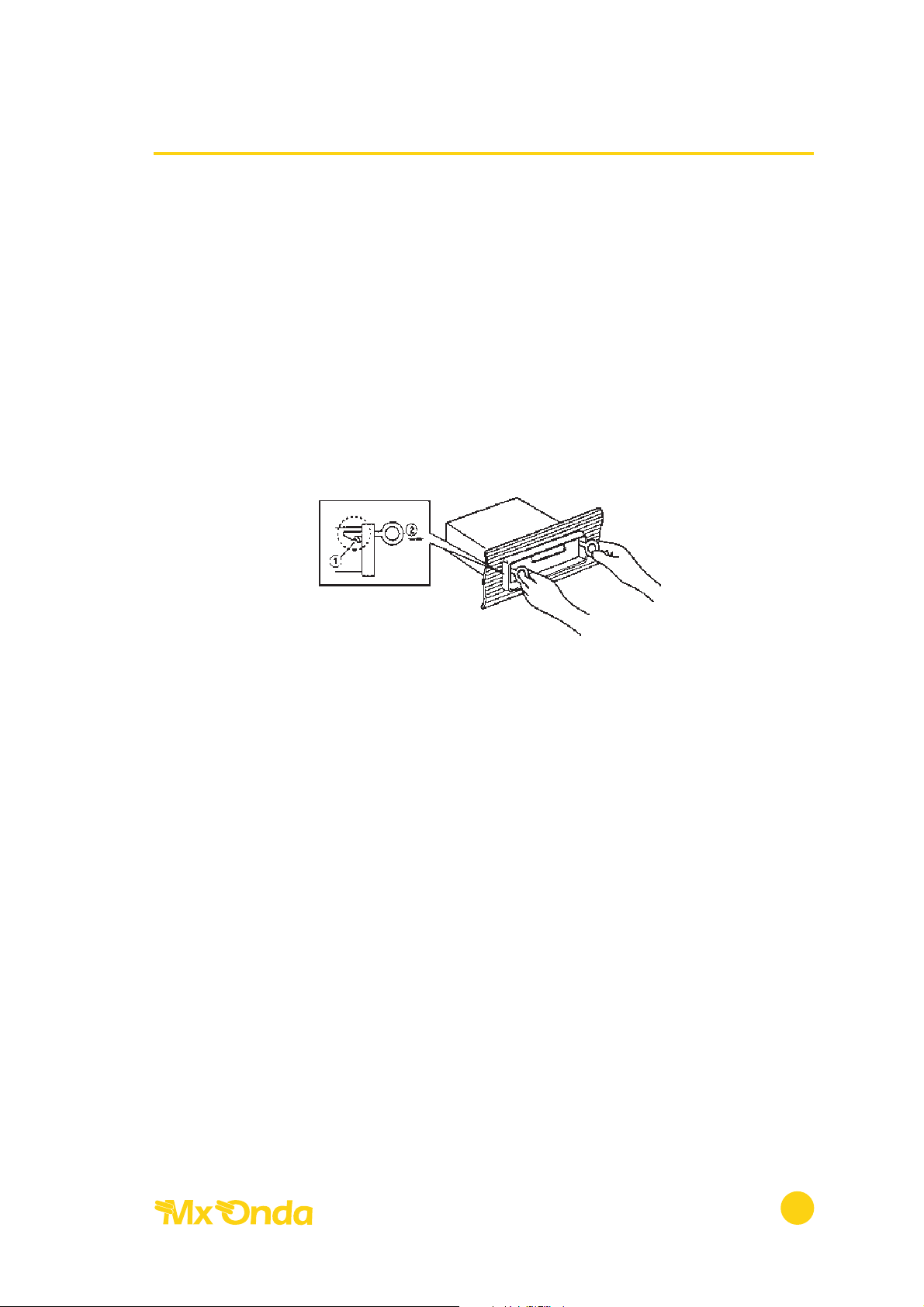

INSERCIÓN DEL PANEL FRONTAL

1. Inserte el panel frontal en la pestaña de sujeción en el lado izquierdo del
aparato.

2. Empuje el panel frontal, sin ejercer presión sobre la pantalla ni los botones
de los mandos, sobre el cuerpo principal del aparato.

Tenga en cuenta que si el panel frontal no está correctamente acoplado, puede
que el botón de expulsión no libere el panel y que los restantes botones de
mando no funcionen.

IMPORTANTE: No toque los contactos del panel frontal ni del cuerpo principal,
pues ello podría dar lugar a que su contacto eléctrico presentara fallos. Si sobre
los contactos se depositara suciedad o cualquier otra sustancia, frótelos con
suavidad con un paño limpio y seco.

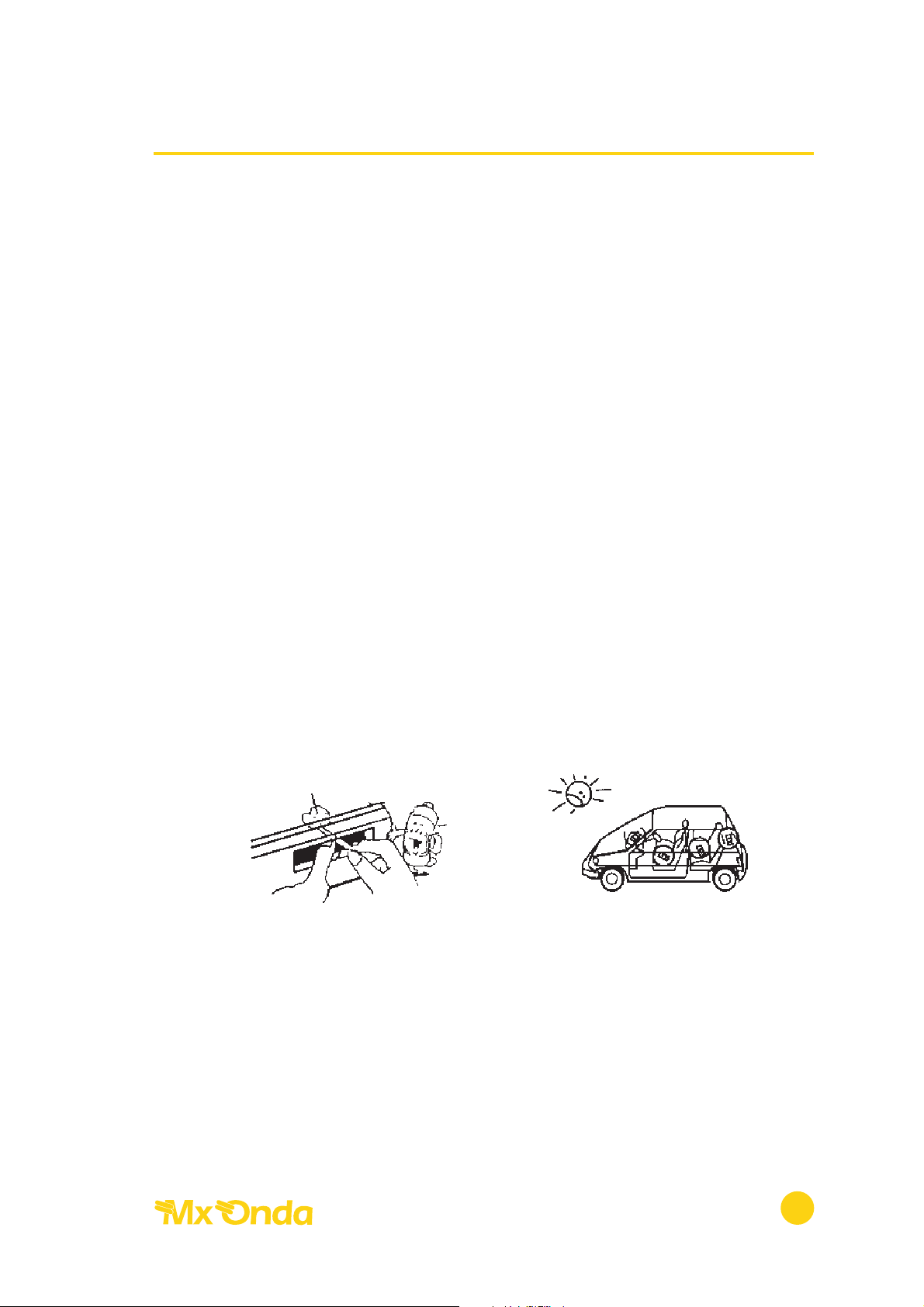

PRECAUCIONES AL MANIPULAR EL PANEL FRONTAL

• No deje el panel frontal en ningún sitio expuesto a altas temperaturas o
directamente a la luz del sol.

• No deje caer el panel frontal ni lo someta a impactos fuertes.

• No permita que la superficie del panel frontal esté en contacto con
agentes volátiles como gasolinas, disolventes o insecticidas.

• No intente nunca desmontar el panel frontal.

Radiocasete autorreversible Modelo Cuenca

7

Panel frontal

1

2

i

N
