Mx Onda CAZORLA Instruction Manual [es]

Manual de instrucciones

AUTORRADIO CON SINTONIZADOR DE

AM / FM ESTÉREO, REPRODUCTOR DE

CD, CD-R Y CARÁTULA EXTRAÍBLE

Modelo: Cazorla

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

ÍNDICE

INSTALACIÓN................................................................................................pag. 3

CONEXIÓN ELÉCTRICA..................................................................................pag. 4

CONEXIÓN ELÉCTRICA (CONECTOR ISO)....................................................pag. 5

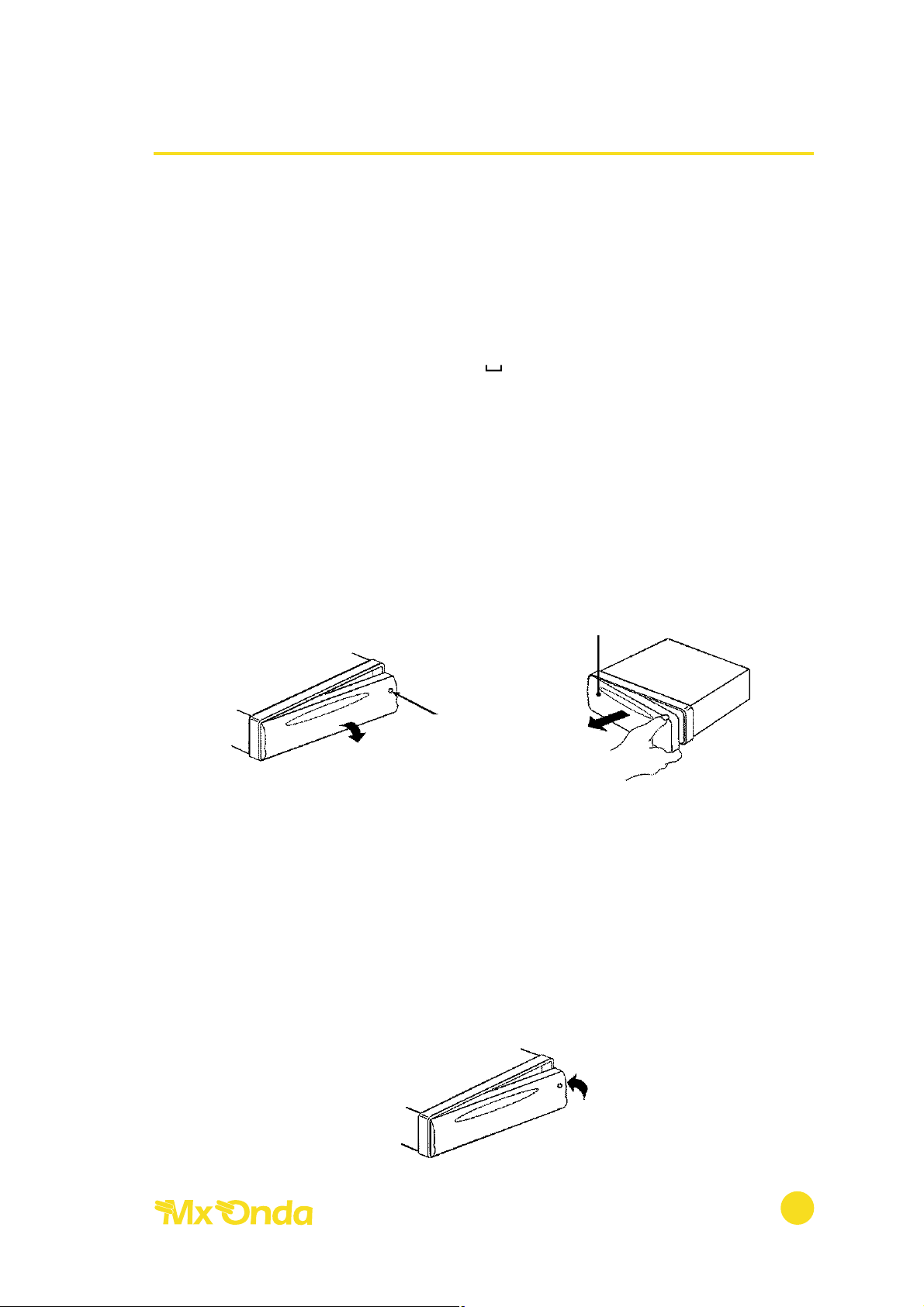

CARÁTULA FRONTAL.....................................................................................pag. 6

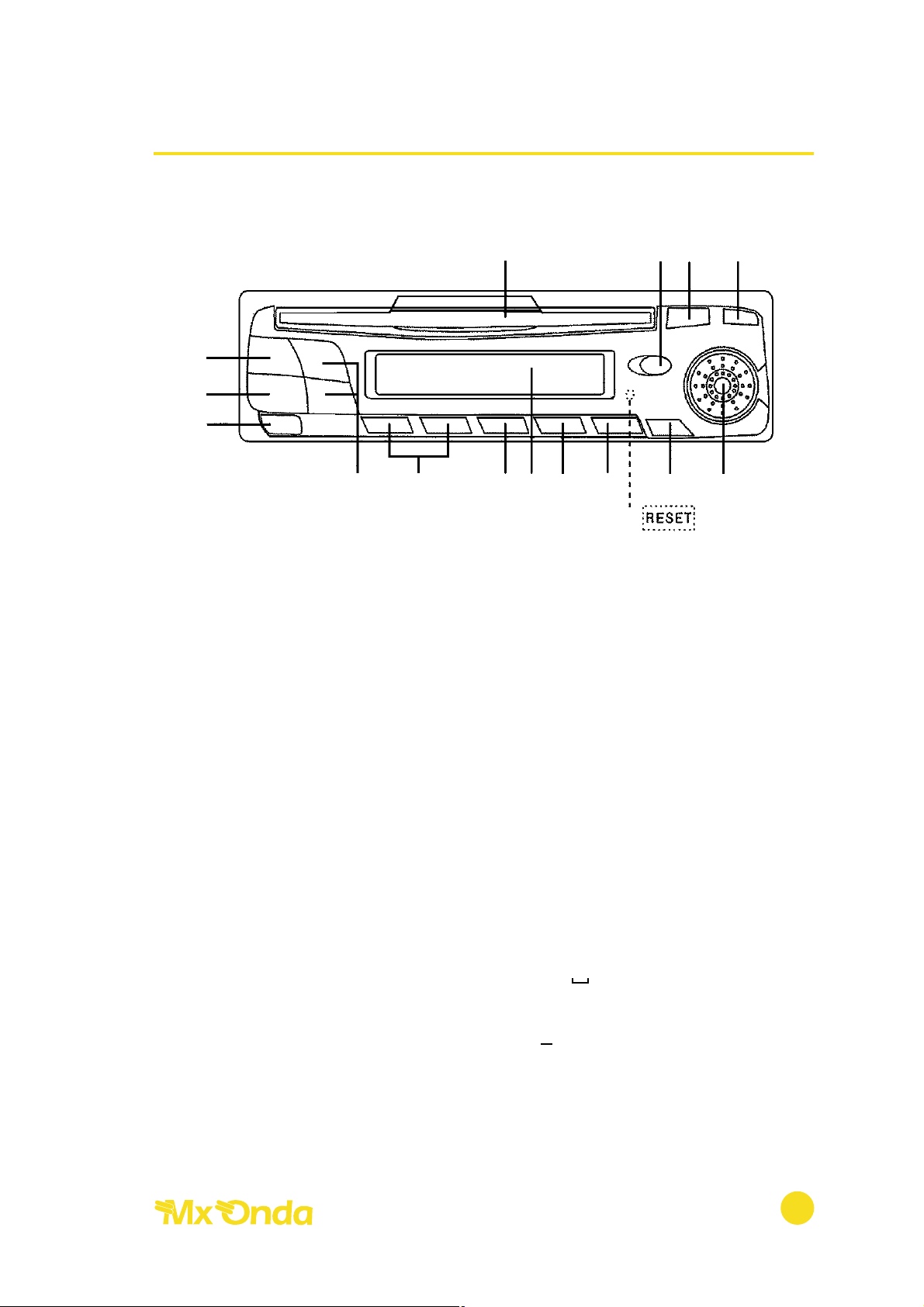

CONTROLES Y FUNCIONES...........................................................................pag. 7

UTILIZACIÓN DE LOS MANDOS...................................................pag. 8,9,10 y 11

CÓMO UTILIZAR LA RADIO ........................................................................pag. 12

CÓMO UTILIZAR LOS DISCOS ....................................................................pag. 13

CUIDADOS Y MANTENIMIENTO.........................................................pag. 13 y 14

CARACTERÍSTICAS TÉCNICAS......................................................................pag. 15

Autorradio con sintonizador de AM /FM estéreo Modelo Cazorla

2

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el hueco destinado
al aparato de radio en el tablero de instrumentos del vehículo.

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo.

• El empleo de piezas no autorizadas puede dar lugar a fallos en el
funcionamiento y la consiguiente pérdida de la garantía.

• Si en la instalación precisa efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

• Si el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal puede que el rendimiento no sea el óptimo.

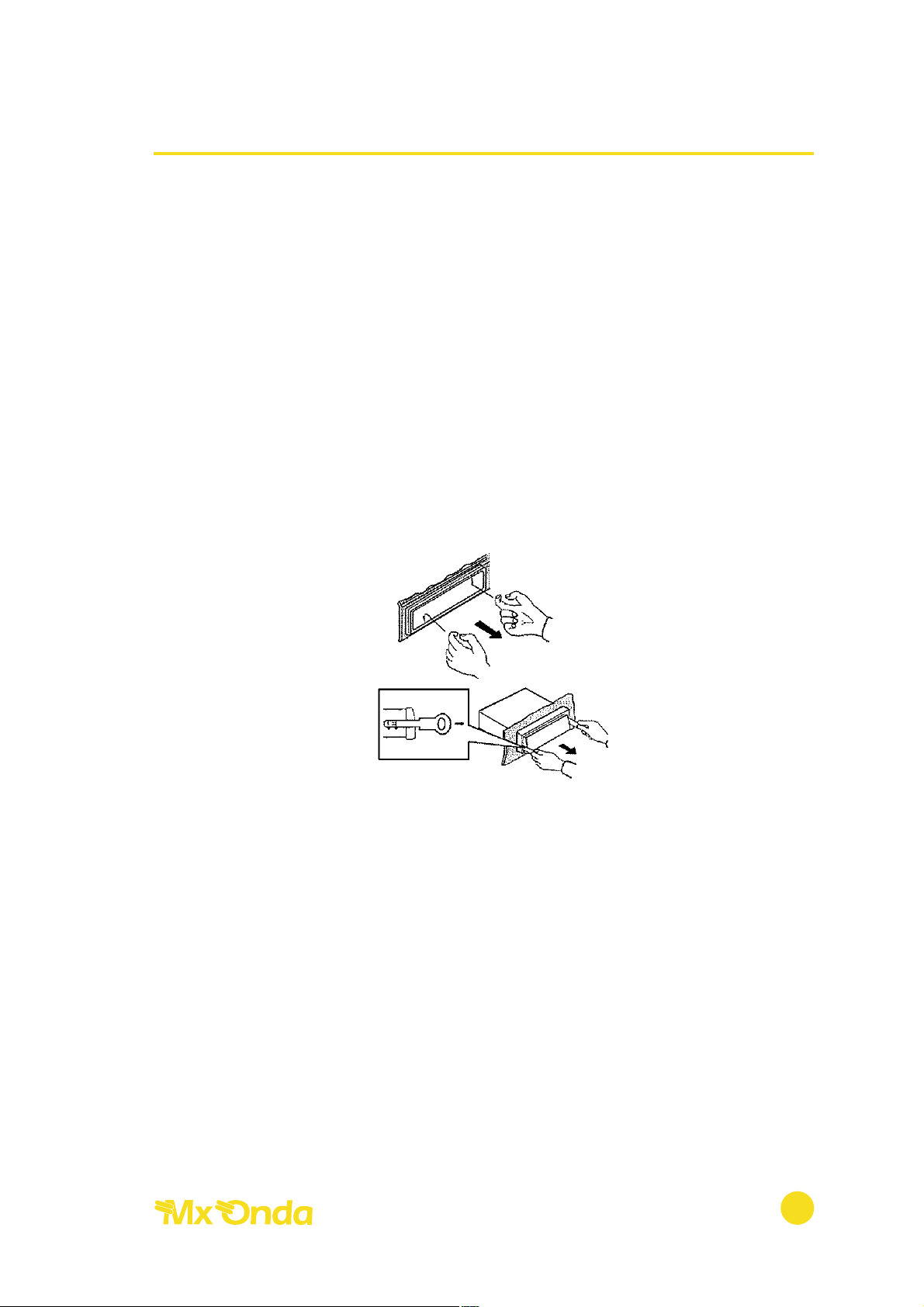

INSTALACIÓN

• Introduzca el chasis soporte en el hueco previsto en el salpicadero del
vehículo. Si dicho hueco es demasiado pequeño agrándelo hasta que
tenga una medida de 53 x 182 mm.

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador o similar, doble hacia dentro las lengüetas de fijación
(eligiendo previamente las más adecuadas), según el grosor del material
del salpicadero.

• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.

Autorradio con sintonizador de AM /FM estéreo Modelo Cazorla

3

i

Salpicadero

Tuerca

Arandela Plana
Arandela Presión

Tornillo (5 x 25 mm)

Salpicadero

CONEXIÓN ELÉCTRICA

Este autorradio está diseñado para funcionar en vehículos cuya batería sea 12 V
y el negativo esté conectado al chasis.

Durante la instalación mantenga el equipo en la posición de apagado.

• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.

• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de
radio de su automóvil), o a un positivo bajo llave de contacto.

• Conecte el cable de color ROSA a +12 V directamente de la batería o a
positivo constante. NUNCA a un positivo que actúe sobre el encendido.
Esto podría causar que las memorias no funcionasen correctamente.

• El cable AMARILLO suministra +12 V para accionar una antena automática
cuando encienda el autorradio. La corriente máxima de esta salida está
limitada a 0,3 A. Por tanto no conecte ningún elemento cuyo consumo sea
superior, ya que podría dañar seriamente el equipo. Si Vd. no va a utilizar
esta salida déjela convenientemente protegida y aislada.

• Conecte la clavija del cable coaxial de la antena al conector correspon­diente del autorradio. Si por la posición de la antena el cable no llegase,
no empalme éste, diríjase a su proveedor y solicite un prolongador
compensado. Así se evitará problemas en la recepción.

• Si tuviese que sustituir los fusibles del equipo hágalo con unos del mismo
tipo y amperaje que los originales.

• Conecte los altavoces de su vehículo conforme se indica en la sección B
del conector ISO.

Autorradio con sintonizador de AM /FM estéreo Modelo Cazorla

4

CONEXIÓN ELÉCTRICA (CONECTOR ISO)

SECCIÓN A (CONECTOR DE ALIMENTACIONES)

A4. ROSA : +12 V (MEMORIA)
A5. AMARILLO : SALIDA ANT. (+12 V)
A7. ROJO : +12 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)

SECCIÓN B (CONECTOR DE ALTAVOCES)

B1. BLANCO : TRASERO DCHO. (+)
B2. BLANCO/NEGRO : TRASERO DCHO. (-)
B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO. (-)
B5. VERDE : FRONTAL IZDO. (+)
B6. VERDE/NEGRO : FRONTAL IZDO. (-)
B7. AZUL : TRASERO IZDO. (+)
B8. AZUL/NEGRO : TRASERO IZDO. (-)

CONECTORES “RCA” (SALIDA DE LÍNEA)

CABLE GRIS (TRASEROS) : CONECTOR ROJO CANAL DERECHO

CONECTOR BLANCO CANAL IZQUIERDO

Autorradio con sintonizador de AM /FM estéreo Modelo Cazorla

5

1 3 5 7
2 4 6 8

1 3 5 7
2 4 6 8

B

A
