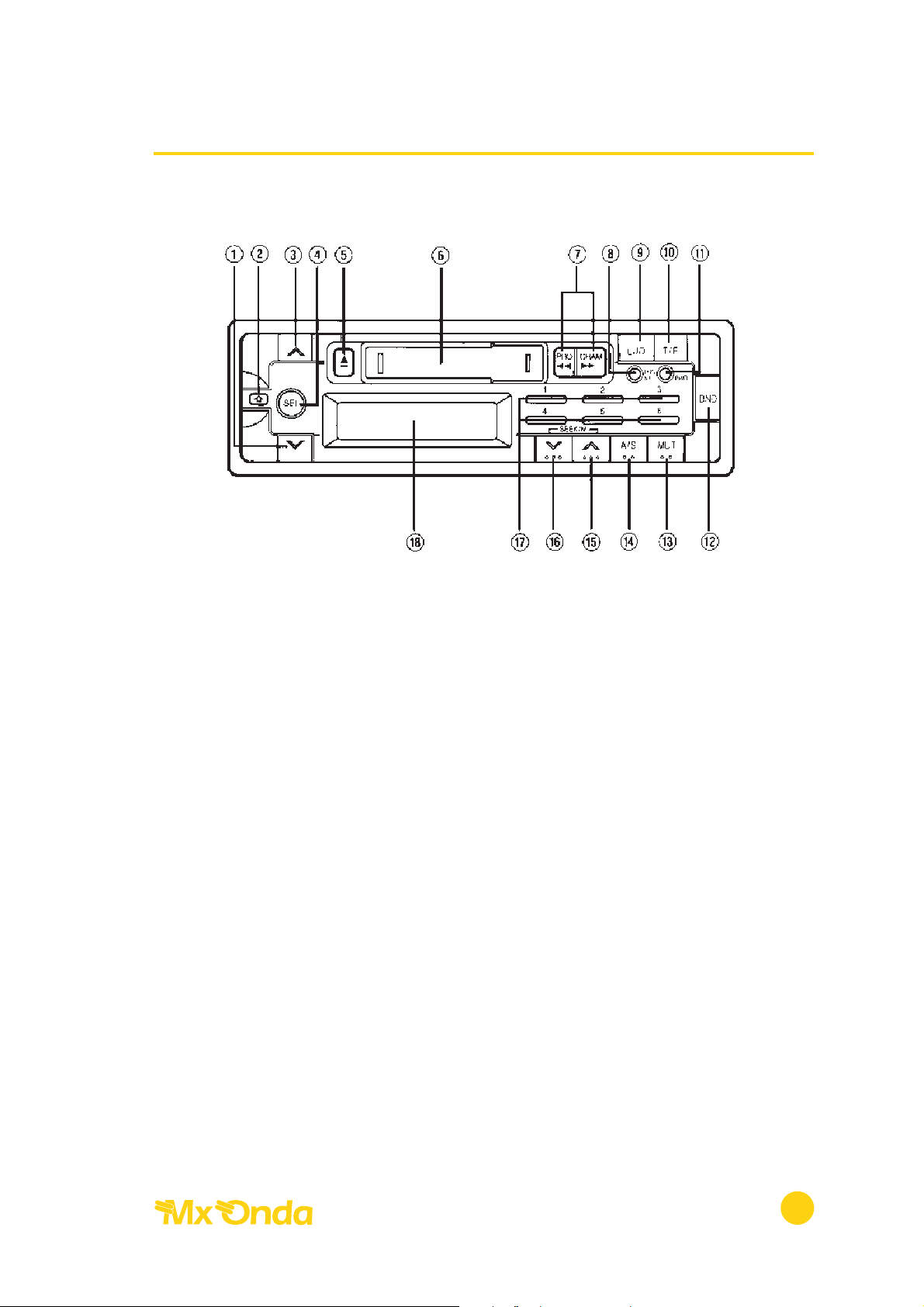

Radiocasete autorreversible Modelo Baeza
2
3
Radiocasete autorreversible Modelo Baeza
INSTALACIÓN
IMPORTANTE
• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos del vehículo en el hueco destinado al aparato de radio.
• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo. El empleo de piezas no autorizadas puede dar lugar a
fallos en el funcionamiento y la consiguiente pérdida de la garantía.
• Si la instalación precisa efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.
• Si el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal puede que el rendimiento no sea el óptimo.
INSTALACIÓN

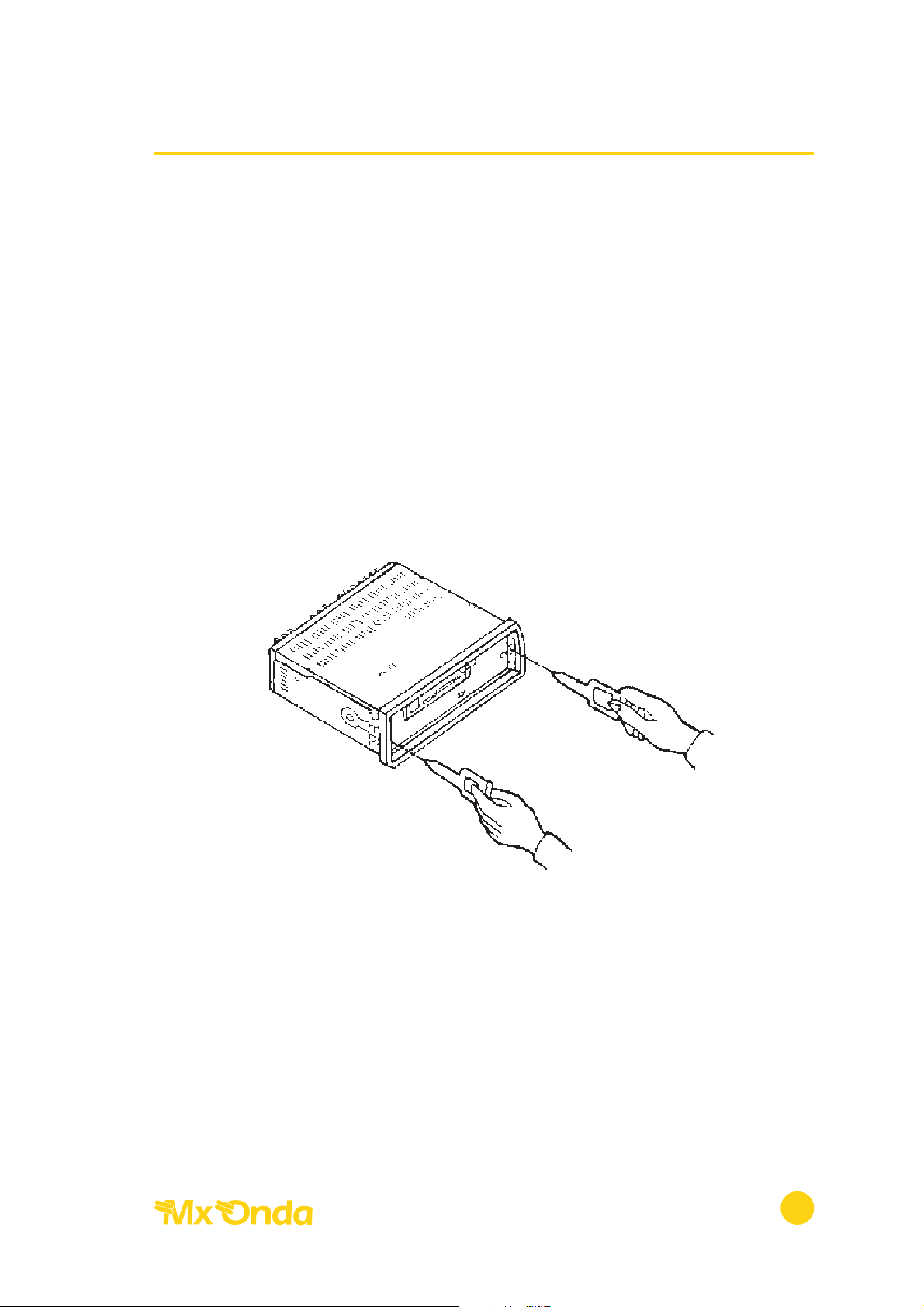

• Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si
dicho hueco es demasiado pequeño agrándelo hasta que tenga una
medida de 52 x 182 mm.

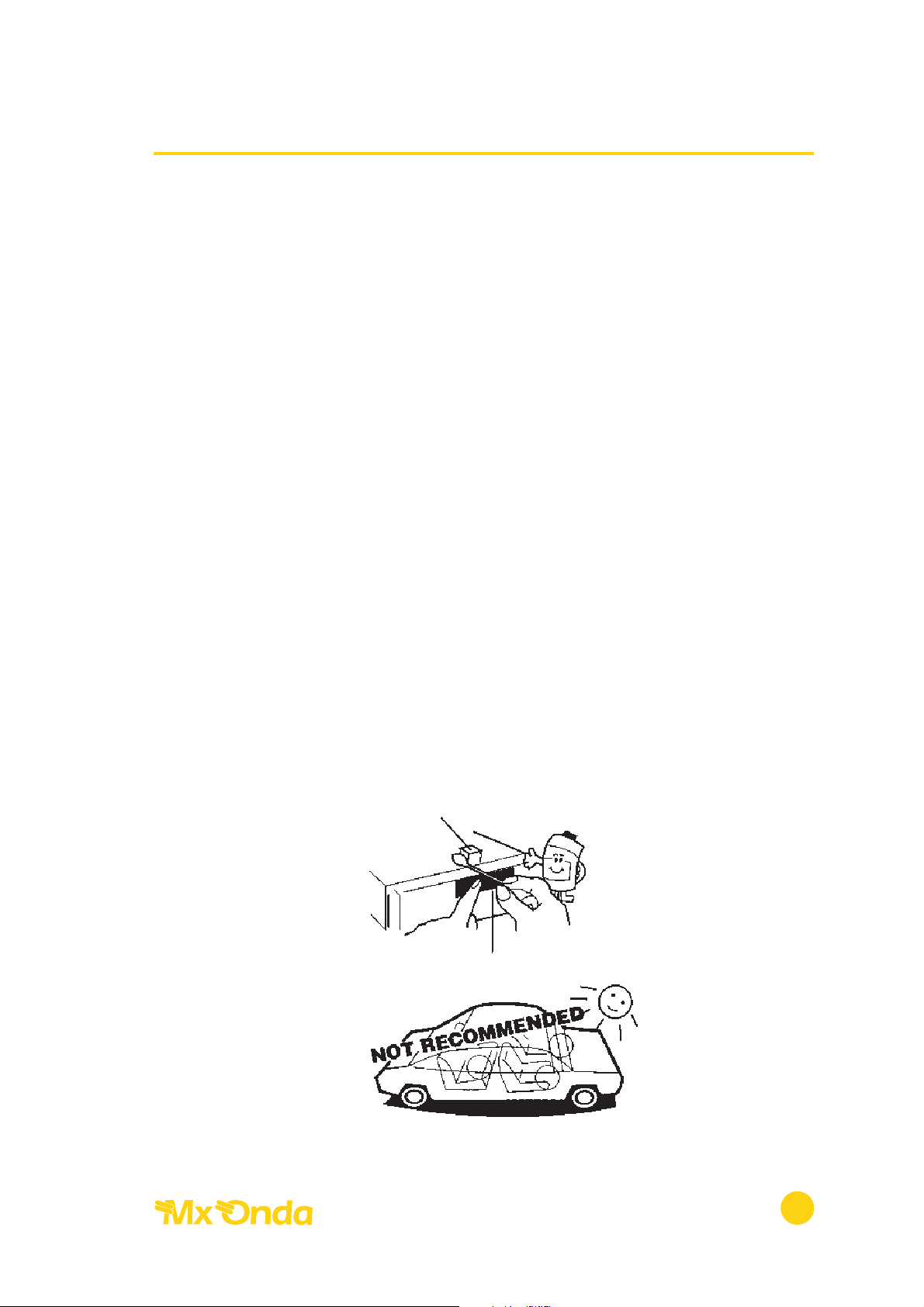

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador doble hacia dentro las lengüetas de fijación (eligiendo
previamente las más adecuadas), según el grosor del material del
salpicadero.
• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.
CHASIS DEL
AUTOMOVIL
ESCUADRA SOPORTE
SALPICADERO
ARANDELA DE PRESIÓN
TORNILLO AUTORROSCA
TUERCA HEXAGONAL
ARANDELA PLANA
i
CONEXIÓN ELÉCTRICA
• Este autorradio está diseñado para funcionar en vehículos cuya batería sea
de 12 V y el negativo esté conectado al chasis.
• Durante la instalación mantenga el equipo en la posición de apagado.
• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.
• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de
radio de su automóvil) o al positivo bajo llave de contacto.
• Conecte el cable VIOLETA a +12 V directamente de la batería o a un
positivo constante, NUNCA a un positivo que actúe sobre el encendido.
Esto podría causar que las memorias no funcionasen correctamente.
• El cable de color ROSA suministra +12 V, para accionar una antena
automática, cuando se conecta el autorradio, o para dar la orden de
encendido a un amplificador suplementario. Esta salida está limitada a
una corriente máxima de 0,3 A, por tanto no conecte ningún elemento
cuyo consumo sea superior, ya que podría dañar seriamente el equipo. Si
Vd. no va a utilizar esta salida déjela convenientemente protegida y aislada.
• Conecte el cable coaxial procedente de la antena al conector
correspondiente del autorradio. Si por la posición de la antena el cable
no llegase, no empalme éste, diríjase a su proveedor y solicite un
prolongador compensado. Con esto evitará problemas en la recepción.
• Si va a utilizar un amplificador suplementario inserte en los conectores tipo
RCA de salida del preamplificador, los correspondientes de entrada del
amplificador. Estas salidas son de bajo nivel y alta impedancia.
• Si por cualquier causa tuviese que sustituir algún fusible del equipo,
hágalo siempre con uno del mismo tipo y amperaje que el original.
• Monte los altavoces en su vehículo según el conexionado de los mismos,
de acuerdo con el esquema correspondiente adjunto.
Radiocasete autorreversible Modelo Baeza
4
ESQUEMA DE CONEXIONADO
CONEXIÓN DE LOS ALTAVOCES
ESQUEMA DE CONEXIONES PARA 4 ALTAVOCES
Radiocasete autorreversible Modelo Baeza
5
Antena
Fusible 7A
Fusible 1A
ROJO
+ 12V Bajo llave de
contacto del vehículo
NEGRO
A masa o chasis
ROSA
Salida + 12V antena automática
VIOLETA
A + 12V directamente de la batería
ALTAVOZ
DELANTERO
DERECHO
ALTAVOZ
TRASERO
DERECHO
ALTAVOZ
DELANTERO
IZQUIERDO
Canal derecho
Salida de línea
Canal izquierdo
Antena
Verde/Negro
Verde
Azul/Negro
Azul
Marrón/Negro
Marrón
Gris/Negro
Gris
ALTAVOZ
TRASERO
IZQUIERDO
Radiocasete autorreversible Modelo Baeza
CARÁTULA FRONTAL DESMONTABLE
Para evitar el robo de su equipo procure retirar siempre la carátula frontal
extraíble de mismo.
EXTRACCIÓN DE LA CARÁTULA FRONTAL

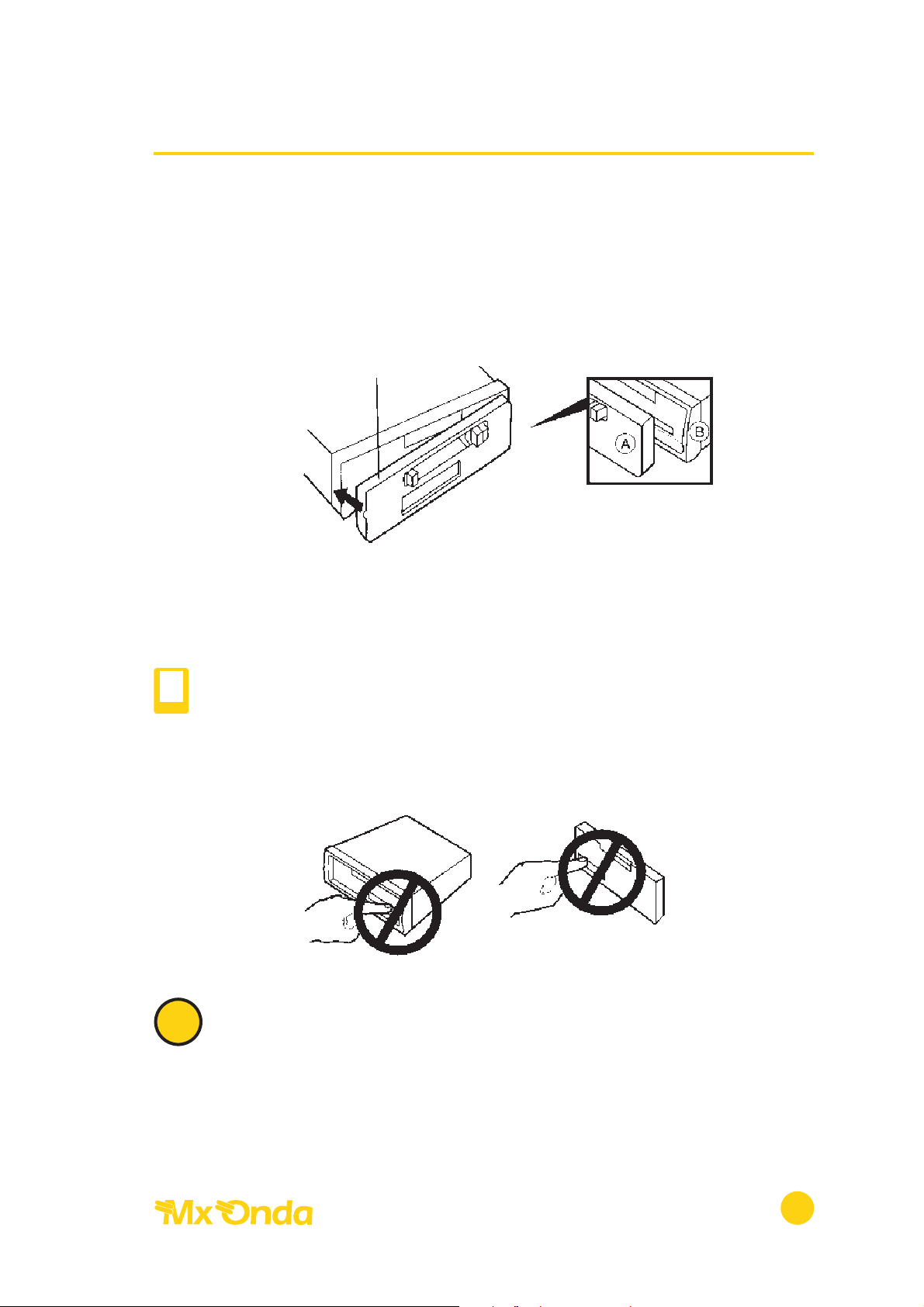

1. Pulse el botón de expulsión y la parte izquierda de la carátula saldrá
proyectada hacia delante.
2. Para retirar la carátula frontal extraíble tire de su parte izquierda hacia
usted.
3. Para proteger el panel frontal, una vez retirado éste, colóquelo dentro de
la caja de protección que se suministra.
Panel frontal
Panel frontal
Panel frontal
Caja de protección
Ponga cuidado en
no dejar caer el
panelfrontal
Botón de expulsión
6
