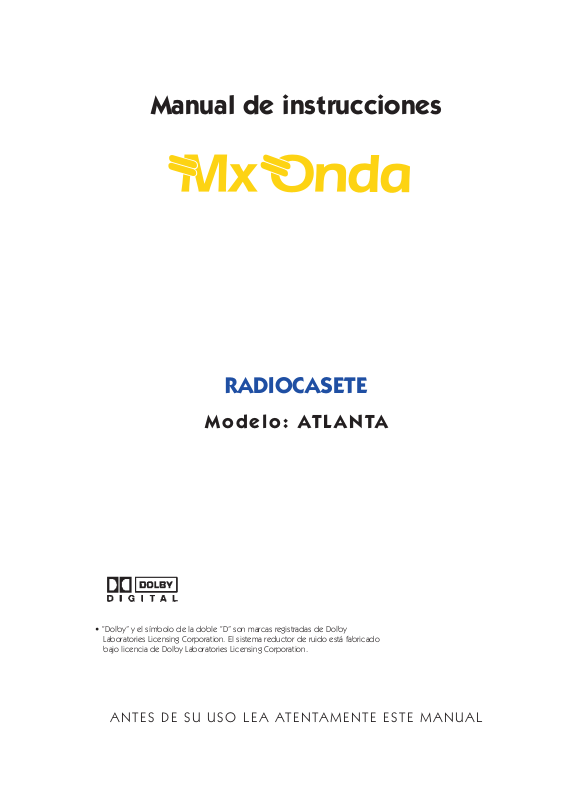

Manual de instrucciones
RADIOCASETE
Modelo: ATLANTA
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
• “Dolby” y el símbolo de la doble “D” son marcas registradas de Dolby
Laboratories Licensing Corporation. El sistema reductor de ruido está fabricado
bajo licencia de Dolby Laboratories Licensing Corporation.
INSTALACIÓN
Radiocasete Modelo Atlanta
3
1. Quitar el panel frontal e insertar
las asas extractoras para quitar el
soporte de retención.
3. Para extraer el aparato del
salpicadero quitar el panel
frontal, inserte las asas
extractoras y tire hacia Vd.
2. Fijar el soporte de retención en
el salpicadero, seleccione las
lengüetas apropiadas según el
grosor del material del salpicadero, doblándolas hacia dentro.
SALPICADERO
INSTALACIÓN DEL SOPORTE DE
RETENCIÓN EN EL SALPICADERO
INSTALACIÓN CON LA
BRIDA DE SUJECIÓN
INSTALACIÓN CON LA
PLETINA DE SUJECIÓN
INSTALACIÓN CON CASQUILLO
(Ejemplo 1)
Pletina de sujeción
Panel posterior
Panel posterior
Casquillo de
goma
Protector
Métrica 5
Tornillo (métrica 5x30)
(Ejemplo 3)(Ejemplo 2)
Radiocasete Modelo Atlanta
4
UTILIZACIÓN DEL PANEL FRONTAL DESMONTABLE
El panel frontal de este aparato puede retirarse para evitar el robo.
DESPRENDIMIENTO DEL PANEL FRONTAL
1. Pulse el botón 20 y la parte derecha del panel saldrá proyectada hacia
delante.
2. Para retirar el panel frontal, tire de su parte derecha hacia Vd.
• Ponga cuidado en no ejercer presión sobre la pantalla o en no dejar caer
el panel frontal.
3. Para proteger el panel frontal, una vez retirado, colóquelo dentro de la
caja de protección que se suministra.
Panel frontal Botón de expulsión
20
Panel frontal
Caja de protección
Panel frontal
Radiocasete Modelo Atlanta
REPOSICIÓN DEL PANEL FRONTAL
Empuje el panel frontal sobre el cuerpo principal.
Cuando vuelva a colocar el panel frontal, no ejerza presión sobre la pantalla o
los botones de los mandos.
• Tenga en cuenta que si el panel frontal no está correctamente acoplado,
puede que el botón de expulsión 20 no libere el panel y que los restantes
botones de mando no funcionen.
PRECAUCIONES
• No toque los contactos del panel frontal o del cuerpo principal, pues ello
podría dar lugar a que su contacto eléctrico presentara fallos. Si sobre los
contactos se depositara suciedad o cualquier otra substancia, frótelos con
un paño limpio y seco.
PRECAUCIONES AL MANIPULAR EL PANEL FRONTAL
• No deje el panel frontal en ningún sitio expuesto a altas temperaturas o
directamente a la luz solar.
• No deje caer el panel frontal ni lo someta a impactos fuertes.
• No permita que la superficie del panel frontal esté en contacto con
agentes volátiles como gasolinas, disolventes o insecticidas.
• No intente nunca desmontar el panel frontal.
5
Panel frontal
N
N
CONEXIÓN
Radiocasete Modelo Atlanta
5
BLANCO
CONECTOR DE ANTENA
NARANJA (+12V MEMORIA)
AMARILLO
(+12V ALIMENTACIÓN ANTENA
ROJO (+12V LLAVE DE CONTACTO)
NEGATIVO O CHASIS
VERDE
VERDE/NEGRO
MARRÓN
MARRÓN/NEGRO
GRIS
GRIS/NEGRO
VIOLETA
VIOLETA/NEGRO
CANAL
IZDO.
FRONTAL
CANAL
IZDO.
TRASERO
CANAL
DCHO.
FRONTAL
CANAL
DCHO.
TRASERO
BATERÍA
¡PRECAUCIÓN!
NO CONECTAR EL NEGATIVO (-) DE LOS ALTAVOCES A MASA O CHASIS
LLAVE DE
CONTACTO)
FILTRO DE
ALIMENTACIÓN
AUTORRADIO
ROJO
BLANCO
ROJO
Canal izdo.
trasero gris
Canal dcho.
frontal negro
Canal izdo.
frontal negro
Canal cho.
trasero gris
