MxOnda ASTORGA User Manual [es]

Manual de instrucciones

RADIOCASETE AUTORREVERSIBLE,

CONTROLADOR DE CD´S, PANTALLA

MULTICOLOR Y CARÁTULA ABATIBLE

TOTALMENTE EXTRAÍBLE

Modelo: ASTORGA

ANTES DE SU INTALACIÓN LEA ATENTAMENTE

ESTE MANUAL

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el hueco destinado
al aparato de radio en el tablero de instrumentos del vehículo.

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo.

• El empleo de piezas no autorizadas puede dar lugar a fallos en el
funcionamiento y la consiguiente perdida de la garantía.

• Si en la instalación precisa efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

• Si el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal puede que el rendimiento no sea el óptimo.

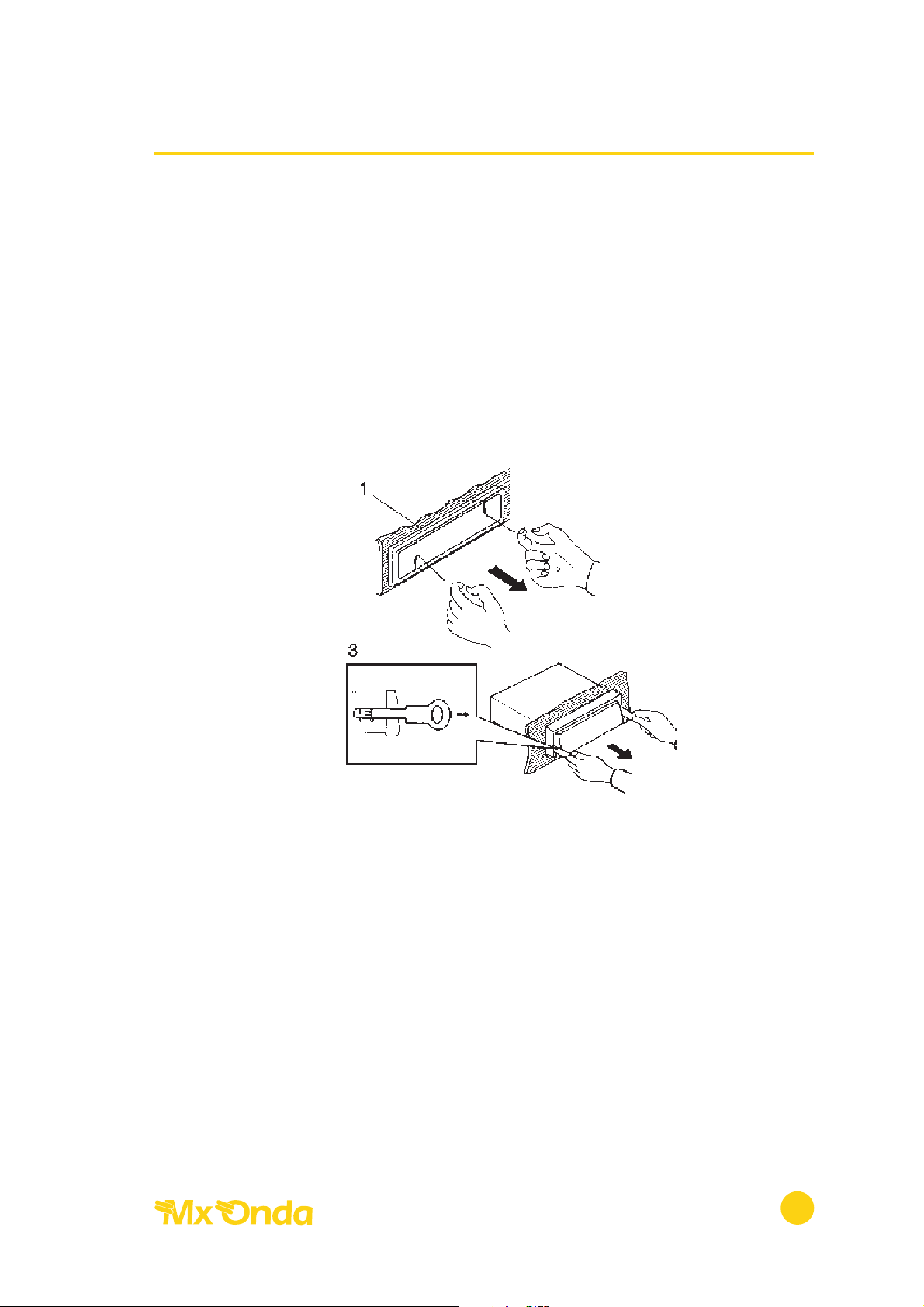

INSTALACIÓN

• Introduzca el chasis soporte en el hueco previsto en el salpicadero del
vehículo. Sí dicho hueco es demasiado pequeño agrándelo hasta que
tenga una medida de 53 x 182 mm.

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador o similar, doble hacia dentro las lengüetas de fijación
(eligiendo previamente las más adecuadas), según el grosor del material
del salpicadero.

• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.

Radiocasete Modelo Astorga

2

i

Salpicadero

Tuerca

Arandela Plana

Arandela Presión

Tornillo
(85x25mm)

Salpicadero

CONEXIÓN ELÉCTRICA

Este autorradio está diseñado para funcionar en vehículos cuya batería sea de
12V y el negativo esté conectado al chasis.

Durante la instalación mantenga el equipo en la posición de apagado.

• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.

• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de
radio de su automóvil), o a un positivo bajo llave de contacto.

• Conecte el cable de color ROSA a +12 V directamente de la batería o a
un positivo constante. NUNCA a un positivo que actúe sobre el encendido.
Esto podría causar que las memorias no funcionasen correctamente.

• El cable AMARILLO suministra +12 V para accionar una antena automática
cuando encienda el autorradio. La corriente máxima de esta salida está
limitada a 0,3 A. Por tanto no conecte ningún elemento cuyo consumo sea
superior, ya que podría dañar seriamente el equipo. Si Vd. no va a utilizar
esta salida déjela convenientemente protegida y aislada.

• Conecte la clavija del cable coaxial de la antena al conector correspondiente
del autorradio. Si por la posición de la antena el cable no llegase, no
empalme éste, diríjase a su proveedor y solicite un prolongador
compensado. Así se evitará problemas en la recepción.

• Si tuviese que sustituir los fusibles del equipo hágalo con unos del mismo
tipo y amperaje que los originales.

• Conecte los altavoces de su vehículo conforme se indica en la sección B
del conector ISO.

• Si va a utilizar un cargador reproductor de discos compactos inserte la
clavija DIN del cable que le suministren junto con el cargador, al conector
hembra de 8 patillas situado en la parte posterior del autorradio.

Radiocasete Modelo Astorga

3

CONEXIONADO ELÉCTRICO (CONECTOR ISO)

SECCIÓN A (CONECTOR DE ALIMENTACIONES)

A4. ROSA : + 12 V (MEMORIA)
A5. AMARILLO : SALIDA ANT. (+12 V)
A7. ROJO : + 12 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)

SECCIÓN B (CONECTOR DE ALTAVOCES)

B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO. (-)
B5. VERDE : FRONTAL IZDO. (+)
B6. VERDE/NEGRO : FRONTAL IZDO. (-)

Radiocasete Modelo Astorga

4

1 3 5 7

2 4 6 8

1 3 5 7

2 4 6 8

B

A

CARÁTULA FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre la carátula frontal
extraíble del mismo.

EXTRACCIÓN DE LA CARÁTULA FRONTAL

1. Apague el aparato mediante el botón de encendido/apagado PWR. Pulse
el botón de apertura OPEN de la carátula frontal y ésta se abrirá
lentamente. Una vez abatida totalmente (90º), extráigala tirando
suavemente de ella hacia usted.

2. Una vez extraída la carátula de la guía soporte, levante y empuje dicha
guía hacia el aparato. Ésta quedará retenida y permitirá ver el LED
intermitente de alerta a través del orificio correspondiente.

3. Para proteger la carátula frontal extraíble una vez retirada esta, colóquela
dentro de la caja de protección suministrada.

INSERCIÓN DE LA CARÁTULA FRONTAL

Empuje la carátula frontal sobre el cuerpo principal del aparato sin ejercer presión
sobre los botones. Tenga en cuenta que si la carátula no está correctamente
acoplada, puede que el botón de expulsión no libere la misma y que los
restantes botones de mando no funcionen.

IMPORTANTE:
No toque los contactos de la carátula frontal ni del cuerpo principal pues ello
podría dar lugar a que su contacto eléctrico presentara fallos.
Si sobre los contactos se depositara suciedad o cualquier otra sustancia,
frótelos con suavidad con un paño limpio y seco.

Radiocasete Modelo Astorga

5

Botón de apertura

i

CONTROLES Y FUNCIONES

1. ENCENDIDO/APAGADO (PWR).

2. SELECTOR DE LA MODALIDAD DE AUDIO (SEL).

3. AJUSTE DE LOS NIVELES DE AUDIO (AUDIO V, AUDIO ).

4. SELECTOR DE BANDAS (BND).

5. CONTROL DE SINTONÍA (TUNE).

6. SELECTOR LOCAL/DISTANCIA Y REPETICIÓN DE GRABACIÓN O DISCO
(LOC/RPT).

7. SELECTOR FM MONO/ESTÉREO Y EXPLORACIÓN DEL DISCO (MON/INT).

8. SELECTOR DE REALCE Y REPRODUCCIÓN ALEATORIA DEL DISCO
(LOU/RND).

9. SILENCIADOR (MUT).

10. PANTALLA.

11. RELOJ (DSP).

12. SELECTOR MODO RADIO, CINTA o CD (MODE).

13. BOTÓN DE APERTURA DE LA CARÁTULA FRONTAL (OPEN ).

14. BOTÓN DE REPRODUCCIÓN Y PAUSA DE DISCOS (PLAY PAUSE 4 ;).

15. SELECTOR DE GRABACIONES DE CD (TRACK V ).

16. SELECTOR DE DISCO (DISC V ).

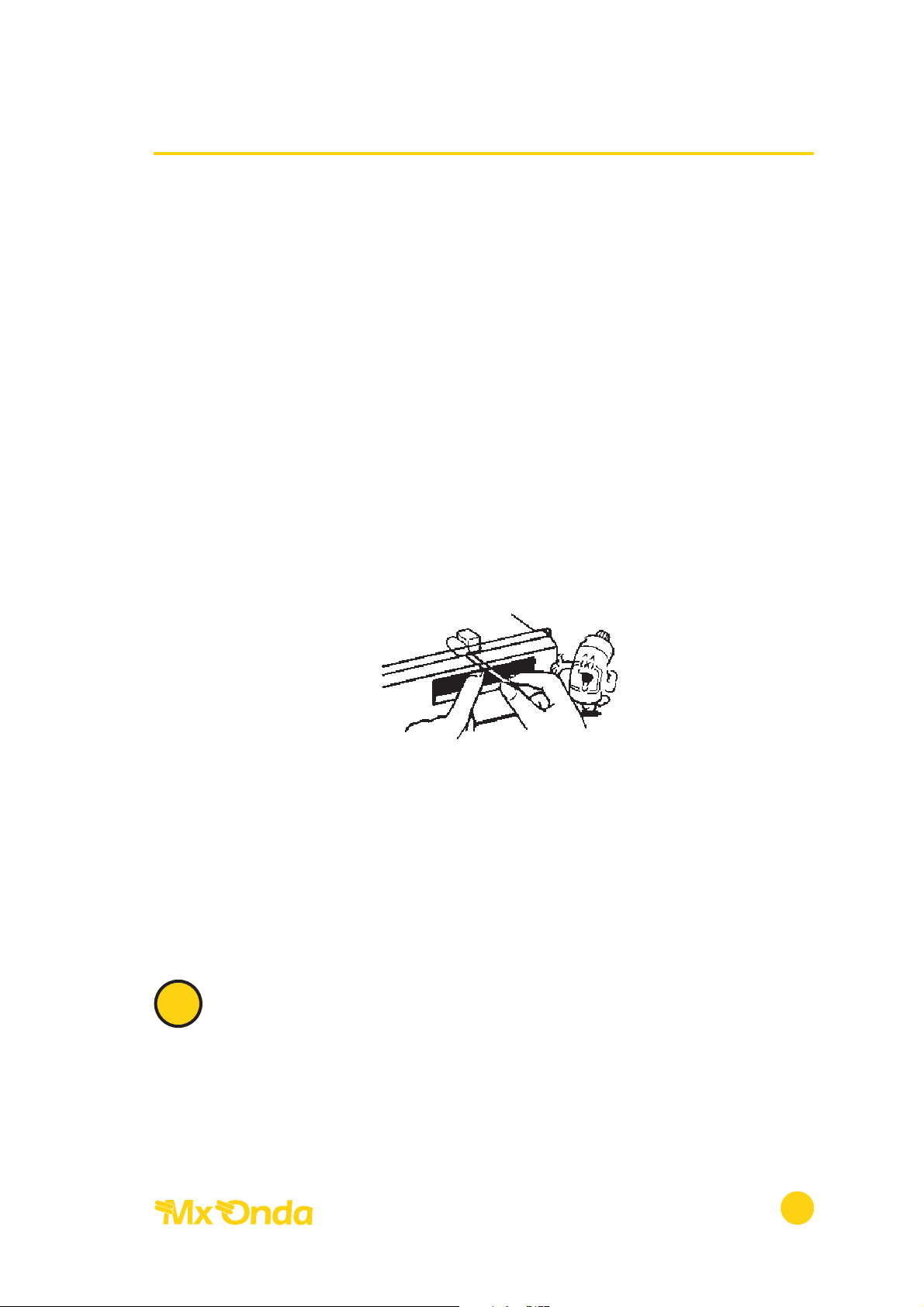

17. ALOJAMIENTO DE LA CINTA DE CASETE.

18. EXPULSIÓN DE LA CINTA (5)

19. BOTONES DE REBOBINADO/AVANCE RÁPIDO Y SELECTOR DEL SENTIDO
DE GIRO DE LA CINTA (7 8).

20. PULSADOR DE REPOSICIÓN (RESET).

V

V

V
