Uživatelská příručka
Digitální dětský videomonitor se zobrazením přes internet
prostřednictvím Wi-Fi
Modely: MBP667CONNECT, MBP667CONNECT-2,
MBP667CONNECT-3, MBP667CONNECT-4
Funkce popsané v této uživatelské příručce se mohou změnit bez předchozího upozornění.
®
Vítá vás...
váš nový digitální dětský videomonitor Motorola!
Děkujeme vám za zakoupení nového digitálního dětského videomonitoru
Motorola. Nyní budete moci vidět a slyšet, jak vaše dítě spí ve vedlejší
místnosti, nebo můžete sledovat své starší děti, jak si hrají ve svém pokoji.
Originální účtenku s datem prodeje si uschovejte jako doklad. Kvůli
záručnímu servisu tohoto výrobku společnosti Motorola budete
potřebovat kopii stvrzenky s uvedeným datem, aby bylo možné nárok na
záruku potvrdit. Aby byla záruka platná, není vyžadována registrace.
Máte-li dotazy týkající se výrobku, použijte tyto kontakty:
+491 805 938 802 v česky
E-mail: motorola-mbp@tdm.de
V této uživatelské příručce naleznete veškeré informace, které
potřebujete, abyste mohli výrobek využít naplno.
Před použitím digitálního dětského videomonitoru doporučujeme do
rodičovské jednotky vložit baterii a plně ji nabít, aby jednotka fungovala, i
když ji odpojíte od zdroje napájení. Před instalací jednotek si přečtěte
bezpečnostní pokyny na stranách 7–9.
Máte vše?
• 1 x rodičovská jednotka
• 1 x jednotka pro dítě (kamera)
• 1 x sada nabíjecích baterií Ni-MH do rodičovské jednotky
• 1 x kryt na baterie rodičovské jednotky
• 1 x napájecí adaptér rodičovské jednotky
• 1 x napájecí adaptér jednotky pro dítě
V balení s více kamerami najdete jednu nebo více dalších kamerových
jednotek s napájecími adaptéry.
Přehled rodičovské jednotky
1
2
34
5
6
7
8
9
10
11
12
13
0
1. Displej (obrazovka LCD)
2. Kontrol ky úrovně hlasitosti
Zobrazují úroveň hlasitosti
detekovanou jednotkou pro dítě –
čím hlasitější zvuk je detekován, tím
více kontrolek LED se rozsvítí. První
zelená kontrolka LED začne blikat v
režimu párování.
3. Kontrolka napájení/spojení
Svítí zeleně, když je rodičovská
jednotka zapnutá.
Bliká zeleně, když rodičovská
jednotka vyhledává jednotku pro
dítě nebo když je v režimu párování.
4. Kontrolka nabíjení
Svítí modře, když je zapojen
napájecí adaptér. Svítí červeně,
když je baterie ve stavu nízkého
nabití.
5. Ovládací panel s tlačítky
NAHORU / ZVÝŠENÍ HLASITOSTI
Stisknutím zvýšíte hlasitost
reproduktoru.
Pokud jste v nabídce, stisknutím se
posunete nahoru.
DOLŮ / SNÍŽENÍ HLASITOSTI
Stisknutím snížíte hlasitost
reproduktoru.
Pokud jste v nabídce, stisknutím se
posunete dolů.
VLEVO / ZAPNUTÍ-VYPNUTÍ
VIDEA
Stisknutím zapnete či vypnete
displej.
Pokud jste v nabídce, stisknutím
vyberete možnost vlevo.
VPRAVO/ZOOM
Stisknutím přiblížíte či oddálíte
obraz.
Pokud jste v nabídce, stisknutím
vyberete možnost vpravo.
O
Pokud jste v nabídce, stisknutím
vyberete položku nebo uložíte
nastavení.
6. Mikrofon
7. Tlačítko HOVOR T
Stisknutím a podržením můžete s
dítětem mluvit.
8. Zdířka pro napájení
stejnosměrným proudem
micro-USB
9. Tlačítko Nabídka M
Stisknutím otevřete možnosti
nabídky.
10. Tlačítko VYPÍNAČE
Stisknutím a podržením jednotku
zapnete či vypnete.
11. Kryt baterie
12. Stojan
13. Reprodu ktor
Ikony nabídky rodičovské jednotky
Kontrolka síly signálu (4 úrovně)
Režim nočního vidění (obraz videa se také změní na černobílý)
Kont rolka úrovn ě baterie (4 úrovně)
Ovládání úrovně hlasitosti (8 úrovní + vypnuto)
Ovládání kamery (prohlížení, zobrazení, přidání, odstra nění)
Časovač videa (5 min., 30 min., 60 min.)
Ovládání úrovně jasu (8 úrovní)
Ovládání úrovně zoomu (1X, 2X)
Ovládání ukolébavky (výběr z 5 skladeb nebo VYPNUTO)
Nastavení alarmu (6 h, 4 h, 2 h, VYPNUTO)
Nastavení teplotní stupnice v nabídce (ºC/ºF).
Naměřené hodnoty se zobrazí ČERVENĚ při teplotě > 29 ºC / 84 ºF
a zobrazená teplota bude HH ºC / ºF > 36 ºC / 97 ºF
Naměřené hodnoty se zobrazí ČERVENĚ při teplotě < 14 ºC / 57 ºF
a zobrazená teplota bude LLºC / ºF < 1ºC / 34ºF
Přehled jednotky pro dítě
1
6
7
2
3
4
5
8
9
1. VYPÍNAČ
Posunutím jednotku pro dítě
zapnete či vypnete.
2. Mikrofon
3. Infračervené kontrolky LED (6)
4. Světelné čidlo (režim nočního
vidění)
5. Objektiv kamery
6. Kontrolka napájení/spojení
Svítí modře, pokud je jednotka pro
dítě zapnuta a spojuje se s
rodičovskou jednotkou.
Bliká modře, když je jednotka pro
dítě spojena s rodičovskou
jednotkou, nebo červeně, když je
jednotka pro dítě v režimu párování.
Nesvítí, pokud je jednotka pro dítě
vypnuta.
7. Tlačítko PÁROVÁNÍ
Stisknutím a podržením jednotku
spárujete s rodičovs kou
jednotkou nebo Wi-Fi
8. Zdířka napájecího adaptéru
9. Te p l o t n í čidlo
®
.
Důležité pokyny týkající se instalace digitálního dětského videomonitoru
• Abyste mohli používat jednotku pro dítě společně s rodičovskou jednotkou, je třeba
mezi nimi navázat rádiové spojení, jehož dosah závisí na okolních podmínkách.
• Rádiový signál mohou blokovat velké kovové předměty, např.lednička, zrcadlo,
kartotéka nebo železobeton, které se nachází mezi jednotkou pro dítě a rodičovskou
jednotkou.
• Sílu signálu mohou omezit také jiná pevná tělesa, např.stěny, nebo rádiová či
elektrická zařízení, např. televize, počítače, bezdrátové či mobilní telefony, zářivky či
reostaty.
• Další vý robky s frekven cí 2,4 GHz, na př. bezdrátové sítě (směrovače Wi-Fi
Bluetooth™ či mikrovlnné trouby, mohou způsobovat rušení tohoto výrobku. Proto
dětský monitor uchovávejte ve vzdálenosti minimálně 1,5 m od tohoto typu výrobků
nebo je vypněte, pokud se zdá, že způsobují rušení.
• Pokud je signál slabý, přemístěte rodičovskou jednotku a/nebo jednotku pro dítě na
jiné místo v místnosti.
• Vždy zkontrolujte, zda máte k dispozici dobré připojení Wi-Fi
®
), systémy
®
.
Obsah
1. Bezpečnostní pokyny ...............................................................................7
2. Začínáme ................................................................................................10
2.1 Zdroj napájení jednotky pro dítě .............................................................10
2.2 Vložení baterie do rodičovské jednotky .................................................. 11
2.3 Zdroj napájení rodičovské jednotky ........................................................12
2.4 Stojan na stůl rodičovské jednotky .......................................................... 13
3. Používání dětského monitoru .................................................................14
3.1 Nastavení ..................................................................................................14
3.2 Režim nočního vidění ............................................................................... 14
3.3 Zapnutí/vypnutí videa .............................................................................. 14
3.4 Režim hovoru ........................................................................................... 14
3.5 Zobrazení teploty (HH °C / °F nebo LL °C / °F) ..................................... 14
4. Možnosti nabídky rodičovské jednotky .................................................15
4.1 Úprava hlasitosti reproduktoru .................................................................15
4.2 Jas LCD .................................................................................................... 15
4.3 Nastavení času alarmu na rodičovské jednotce ...................................... 15
4.4 Sledování teploty ...................................................................................... 16
4.5 Odebrání jednotky pro dítě .....................................................................17
4.6 Nastavení času vypnutí obrazovky rodičovské jednotky ........................ 17
4.7 Zoom ........................................................................................................17
4.8 Párování a výměna jednotky pro dítě ......................................................18
4.9 Použití více kamer .................................................................................... 18
5. Zobrazení přes internet prostřednictvím Wi-Fi® ..................................20
5.1 Minimální systémové požadavky ............................................................. 20
5.2 Začínáme – připojení zařízení .................................................................. 21
5.3 Uživatelský účet a nastavení kamery na zařízeních se systémem
Android™ .................................................................................................22
5.4 Uživatelský účet a nastavení kamery na iPhonu®/iPadu® ......................27
5.5 Funkce kamery: ........................................................................................ 33
5.6 Práce s počítačem/notebookem ............................................................. 37
5.7 Postup resetování kamery ........................................................................ 37
6. Likvidace zařízení (životní prostředí) .....................................................38
7. Čištění .....................................................................................................39
8. Nápověda ................................................................................................40
9. Obecné informace ..................................................................................48
10. Technické údaje .....................................................................................53
6 Obsah
1. Bezpečnostní pokyny
VAROVÁNÍ
:
Nebezpečí uškrcení: Existují případy, kdy se
děti v kabelech UŠKRTILY. Tento kabel
uchovávejte mimo dosah dětí (alespoň ve
vzdálenosti 1 m). Nikdy nepoužívejte
prodlužovací kabely s adaptéry střídavého
proudu. Používejte pouze dodané napájecí
adaptéry střídavého proudu.
ČEŠTINA
Bezpečnostní pokyny 7
NASTAVENÍ A POUŽITÍ KAMERY:
• Umístěte jednotku pro dítě tak, abyste na dítě v postýlce co nejlépe
viděli.
• Položte jednotku pro dítě na rovný povrch, např.na komodu, stůl či
polici, nebo namontujte jednotku pro dítě na stěnu s využitím otvorů
ve spodní straně stojanu.
• Jednotku pro dítě ani kabely NIKDY neumisťujte do postýlky.
VAROVÁNÍ
Tento digitální dětský videomonitor je v souladu s veškerými příslušnými
normami pro elektromagnetická pole a v případě manipulace v souladu s
uživatelskou příručkou je jeho používání bezpečné. Proto si před použitím
zařízení vždy pozorně přečtěte pokyny v této uživatelské příručce.
• Výrobek musí sestavit dospělá osoba. Při montáži uchovávejte malé části
mimo dosah dětí.
• Tento výrobek není hračka. Nedovolte dětem, aby si s ním hrály.
• Tento digitální dětský videomonitor nenahrazuje dozor odpovědného
dospělého.
• Tuto uživatelskou příručku si uschovejte pro budoucí použití.
• Uchovávejte kabely mimo dosah dětí.
• Digitální dětský videomonitor nezakrývejte ručníkem ani dekou.
• Před použitím tento monitor a všechny jeho funkce vyzkoušejte a seznamte
se s nimi.
• Digitální dětský videomonitor nepoužívejte ve vlhkém prostředí nebo blízko
vody.
• Digitální dětský videomonitor nesmí být umístěn v extrémně chladném či
horkém prostředí, na přímém slunečním světle nebo v blízkosti tepelných
ů.
zdroj
• Používejte pouze dodané nabíječky a napájecí adaptéry. Nepoužívejte jiné
nabíječky ani napájecí adaptéry, protože by mohlo dojít k poškození zařízení
a sady baterií.
• Vkládejte pouze sady baterií stejného typu.
• Nedotýkejte se kontaktů zástrčky ostrými nebo kovovými předměty.
• Napájecí adaptéry připojujte do snadno přístupných zásuvek elektrické sítě.
8 Bezpečnostní pokyny
UPOZORNĚNÍ
Pokud vložíte baterii nesprávného typu, hrozí nebezpečí výbuchu.
Použité baterie likvidujte v souladu s pokyny.
Jednotka by měla být nastavena a používána tak, aby byla ve vzdálenosti
přibližně 20 cm či více od těla uživatele, s výjimkou jeho rukou.
ČEŠTINA
Bezpečnostní pokyny 9
2. Začínáme
Vypínač
2.1 Zdroj napájení jednotky pro dítě
1. Připojte napájecí adaptér do zásuvky elektrické sítě a konektor zasuňte do
zdířky pro napájení stejnosměrným proudem na zadní straně jednotky pro
dítě (kamery).
2. Přepněte vypínač do polohy ZAPNUTO. Kontrolka napájení LED bude svítit
modře a po spárování s rodičovskou jednotkou bude pomalu blikat.
3. Chcete-li jednotku pro dítě vypnout, přepněte vypínač do polohy
VYPNUTO.
POZNÁMKA
Používejte pouze přiložený napájecí adaptér (5 V ss. / 1 000 mA).
10 Začínáme
2.2 Vložení baterie do rodičovské jednotky
Black
Red
Černá
Červená
Spolu se zařízením je dodána sada nabíjecích baterií, které byste měli vložit do
zařízení a nabít, aby bylo možné přemísťovat rodičovskou jednotku bez ztráty
spojení a obrazu s jednotkami pro dítě.
Před prvním použitím baterie nebo když rodičovská jednotka ukazuje nízký stav
baterie (červeně bliká), rodičovskou jednotku nabijte.
1. Uvolněte západku krytu prostoru na baterie a kryt odsuňte.
2. Vložte konektor sady baterií do zdířky uvnitř prostoru na baterie a upevněte
ji v tomto prostoru.
3. Nasaďte kryt prostoru na baterie a vytáhněte stojan na stůl (viz část 2.4).
ČEŠTINA
Začínáme 11
2.3 Zdroj napájení rodičovské jednotky
1. Vložte konektor stejnosměrného proudu micro-USB napájecího adaptéru
do zdířky pro napájení micro-USB na boční straně rodičovské jednotky.
2. Připojte druhý konec napájecího adaptéru do vhodné zásuvky elektrické
sítě. Rozsvítí se modrá kontrolka nabíjení.
DŮLEŽITÉ
Používejte pouze dodaný napájecí adaptér (5 V ss. / 600 mA) a sadu baterií.
Přestože může rodičovská jednotka fungovat s připojeným napájecím
adaptérem a bez sady baterií, doporučujeme, abyste před použitím vložili a
plně nabili sadu nabíjecích baterií. Díky tomu bude moci být rodičovská
jednotka napájena z baterie v případě přerušení napájení ze sítě nebo při
přesunutí do jiné místnosti.
3. Po zapnutí jednotky pro dítě a rodičovské jednotky se na displeji
rodičovské jednotky zobrazí barevný obraz snímaný jednotkou pro dítě.
Pokud je však v místnosti tma, zobrazí se černobílý obraz a ikona z
důvodu infračerveného osvětlení jednotky pro dítě.
4. Pokud nemáte připojení nebo jste mimo dosah, displej videa se vypne, na
LCD obrazovce se zobrazí symbol a rodičovská jednotka zapípá.
Přesuňte rodičovskou jednotku blíže k jednotce pro dítě, abyste znovu
navázali spojení.
12 Začínáme
2.4 Stojan na stůl rodičovské jednotky
Vysuňte stojan na zadní straně rodičovské jednotky, čímž získáte stojan na stůl.
ČEŠTINA
Začínáme 13
3. Používání dětského monitoru
M
O
<
3.1 Nastavení
• Umístěte jednotku pro dítě na vhodné místo (např.na stůl) a namiřte objektiv
kamery na oblast, kterou chcete sledovat.
• Otáčením nahoru, dolů, doleva a doprava upravte úhel kamery jednotky pro
dítě, dokud nebudete spokojeni s obrazem zobrazovaným na rodičovské
jednotce.
POZNÁMKA
Neumisťujte jednotku pro dítě do dosahu dítěte. Pokud dochází k rušení obrazu
nebo zvuku, přemístěte jednotky na jiná místa a ujistěte se, že se nenacházejí
příliš blízko jiného elektrického zařízení.
3.2 Režim nočního vidění
Jednotka pro dítě je vybavena 6 infračervenými kontrolkami LED s vysokou
intenzitou, které umožňují zachycení jasného obrazu i ve tmě. Když zabudovaný
fotosnímač na čelní straně jednotky detekuje nízkou úroveň okolního osvětlení,
kontrolky LED se automaticky aktivují a obraz na rodičovské jednotce se změní
na černobílý. V horní části obrazovky se zobrazí ikona .
3.3 Zapnutí/vypnutí videa
Displej LCD můžete zapnout nebo vypnout stisknutím tlačítka ZAPNUTÍ/VYPNUTÍ
VIDEA
3.4 Režim hovoru
Stisknutím a podržením tlačítka HOVOR T na rodičovské jednotce můžete na
dítě mluvit prostřednictvím reproduktoru jednotky pro dítě. V horní části LCD
obrazovky se zobrazí ikona
3.5 Zobrazení teploty (HH °C / °F nebo LL °C / °F)
Vhorní části LCD obrazovky se zobrazí naměřené hodnoty teploty z teplotního
čidla na zadní straně jednotky pro dítě. Naměřené hodnoty se zobrazí
ČERVENĚ, pokud teplota překročí 29 °C / 84 °F nebo klesne pod 1 4 °C / 57 °F.
Naměřená hodnota se změní na HH °C / °F, pokud teplota překročí 36 °C /
97 °F, případně na LL °C / °F, pokud teplota klesne pod 1 °C / 34 °F.
14 Používání dětského monitoru
na rodičovské jednotce. Monitor zvuku však zůstane zapnutý.
T.
4. Možnosti nabídky rodičovské jednotky
M
O
<
M
O
<
>
M
O
<
M
O
<
>
4.1 Úprava hlasitosti reproduktoru
Hlasitost reproduktoru lze upravit na
reproduktor vypnout.
Na rodičovské jednotce stiskněte tlačítko +nebo -, když je kamera v režimu
zobrazení.
4.2 Jas LCD
Jas obrazovky rodičovské jednotky lze upravit na stupeň 1 až stupeň 8.
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
se zobrazí.
2. Stisknutím tlačítka nebo upravíte jas.
4.3 Nastavení času alarmu na rodičovské jednotce
Na rodičovské jednotce je možné nastavit alarm na dobu 2, 4 či 6 hodin, který
vám připomene, že se máte postarat o dítě.
Pokud nastavíte alarm, v horní části obrazovky se zobrazí modrá ikona alarmu.
Rodičovs ká jedn otka začne pípat na konci vybraného období
se resetuje a po 60 sekundách nebo po stisknutí libovolného tlačítka rodičovské
jednotky začne odpočítávat nové časové období.
Zapnutí a nastavení alarmu, pokud je vypnutý:
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
2. Stisknutím tlačítka nebo se posuňte k možnosti .
3. Stisknutím tlačítka nebo vyberte možnost
4. Stisknutím tlačítka M nastavení uložíte a vrátíte se do režimu zobrazení
kamery.
Vypnutí alarmu, pokud je zapnutý:
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
2. Stisknutím tlačítka nebo se posuňte k možnosti
3. Stisknutím tlačítka nebo vyberte možnost
4. Stisknutím tlačítka M nastavení uložíte a vrátíte se do režimu zobrazení
kamery.
Možnosti nabídky rodičovské jednotky 15
Hlasitost 1
až
Hlasitost 5
, případně lze
2h, 4h
Vypnout
2, 4
či 6hodin. Alarm
či 6h.
.
.
ČEŠTINA
4.3.1 Nastavení ukolébavky
M
O
<
M
O
<
>
M
O
<
M
O
<
>
Jednotka pro dítě dokáže přehrávat melodie, aby uklidnila vaše dítě.
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
2. Stisknutím tlačítka nebo se posuňte k možnosti .
3. Stisknutí m tlačítka nebo vyberte požadovanou melodii (1–5) nebo ji
vypněte (X).
4. Jakmile vyberete melodii, stiskněte tlačítko O, a poté pomocí tlačítka
nebo můžete zvýšit či snížit hlasitost přehrávané melodie z jednotky
pro dítě. Po výběru melodie se v horní části obrazovky zobrazí ikona
ukolébavky.
5. Stisknutím tlačítka M nastavení uložíte a vrátíte se do režimu zobrazení
kamery.
4.4 Sledování teploty
Jednotka pro dítě měří teplotu okolí a zobrazuje ji v horní části obrazovky
rodičovské jednotky. Naměřená hodnota se aktualizuje přibližně každou minutu a
je třeba ji brát jako obecný ukazatel teploty okolí jednotky pro dítě. Pokud zjištěná
teplota překročí přednastavené teplotní rozmezí (14–29
její hodnota červeně. Nastavení formátu teploty lze změnit následovně:
4.4.1 Formát teploty
Můžete si zvolit zobrazení teploty v jednotkách °F nebo °C.
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
2. Stisknutím tlačítka nebo se posuňte k možnosti .
3. Stisknutím tlačítka nebo vyberte možnost
4. Stisknutím tlačítka M nastavení uložíte a vrátíte se do režimu zobrazení
kamery.
o
C / 57–84oF), zobrazí se
°F
nebo °C.
16 Možnosti nabídky rodičovské jednotky
4.5 Odebrání jednotky pro dítě
M
O
<
M
O
<
>
M
O
<
M
O
<
>
M
O
<
>
M
O
<
>
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
2. Stisknutím tlačítka nebo se posuňte k možnosti .
3. Stisknutím tlačítka nebo vyberte možnost odstranit.
4. Stisknutím tlačítka O a poté nebo vyberte požadovanou jednotku
pro dítě (
1, 2, 3
nebo 4).
5. Stisknutím tlačítka O a poté nebo vyberte možnost
ANO
nebo NE.
6. Výběr potvrdíte stisknutím tlačítka O.
POZNÁMKA
Jednotku pro dítě nelze odebrat, pokud se jedná o jedinou spárovanou
jednotku.
4.6 Nastavení času vypnutí obrazovky rodičovské
jednotky
Pokud je rodičovská jednotka napájena pouze z baterie, obrazovka se vypne,
pokud po určitou dobu nikdo nestiskne žádné tlačítko. Tím se prodlouží
provozní doba baterie. Zvuk bude slyšitelný i po vypnutí obrazovky. Čas vypnutí
obrazovky můžete změnit na 5, 30 nebo 60 minut.
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
2. Stisknutím tlačítka nebo se posuňte k možnosti .
3. Stisknutím tlačítka nebo vyberte možnost (
VYPNUTO
).
60 min., 30 min., 5min.
či
4. Výběr potvrdíte stisknutím tlačítka O.
4.7 Zoom
Obraz z jednotky pro dítě si můžete přiblížit nebo oddálit.
1. Pro přiblížení stiskněte tlačítko .
2. Pro oddálení stiskněte tlačítko .
ČEŠTINA
Možnosti nabídky rodičovské jednotky 17
4.8 Párování a výměna jednotky pro dítě
M
O
<
M
O
<
>
Dodaná rodičovská jednotka a jednotka pro dítě jsou spolu již spárovány. Ke
svému monitorovacímu systému videa a zvuku můžete přidat další jednotky pro
dítě nebo je můžete vyměnit.
S rodičovskou jednotkou lze spárovat až čtyři jednotky pro dítě. Každá nová
jednotka pro dítě musí být před použitím spárována s rodičovskou jednotkou.
Spárovat ji lze pouze s volnou pozicí rodičovské jednotky.
Párování jednotky pro dítě:
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
2. Stisknutím tlačítka nebo se posuňte k možnosti .
3. Stisknutím tlačítka nebo vyberte možnost
4. Stisknutím tlačítka nebo vyberte číslo požadované jednotky pro dítě.
5. Stisknutím tlačítka O přejde rodičovská jednotka do režimu párování.
6. Zapněte novou jednotku pro dítě a poté ihned stiskněte a podržte tlačítko
Párování, dokud se nerozsvítí kontrolka napájení/spojení.
POZNÁMKA
Nemůžete vybrat číslo jednotky pro dítě, které je již obsazeno. Před párováním
nové jednotky pro dítě musíte odebrat stávající. (Informace o odebrání
spárované kamery jednotky pro dítě naleznete v části 4.5.)
přidat
.
4.9 Použití více kamer
S rodičovskou jednotkou můžete spárovat až 4 kamery. Pokud je s rodičovskou
jednotkou spárována více než jedna kamera, můžete vybrat, kterou kameru
chcete zobrazit, nebo můžete nastavit režim Hlídání , kdy rodičovská
jednotka automaticky střídá spárované kamery přibližně po 15 sekundách.
Můžete rovněž vybrat možnost obrazovky s více obrazy kamer, v níž uvidíte
současně všechny spárované kamery. Jejich obraz však bude menší.
POZNÁMKA
Zvuk z kamery je v rodičovské jednotce slyšet pouze v případě, že je vybrána
kamera. V možnosti obrazovky s více obrazy kamer je obraz vybrané kamery
ohraničen červeným rámečkem.
18 Možnosti nabídky rodičovské jednotky
4.9.1 Změna zobrazované kamery
M
O
<
M
O
<
>
M
O
<
M
O
<
>
Když je kamera v režimu zobrazení, stisknutím tlačítka O můžete prohlížet obraz
spárovaných kamer,
možnost. Případně také můžete vybrat možnost
kamera 3, kamera 4
1, 2, 3, 4
) nebo
, , přičemž se na obrazovce zobrazí vybraná
zobrazit
(poté
prohlížet
v možnosti nabídky nastavení kamery.
kamera 1, kamera 2
4.9.2 Možnost více obrazů
1. Stiskněte tlačítko M, když je rodičovská jednotka v režimu zobrazení kamery.
2. Stisknutím tlačítka nebo se posuňte k možnosti .
3. Stisknutím tlačítka nebo vyberte možnost
4. Ve zobr azení více obraz ů poznáte vybranou kameru podle červeného
rámečku. Zvuk je slyšet pouze z této kamery. Stisknutím tlačítka , ,
nebo vyberete jinou kameru.
VYPNUTO
nebo
ZAPNUTO
,
ČEŠTINA
.
Možnosti nabídky rodičovské jednotky 19
5. Zobrazení přes internet prostřednictvím
Wi-Fi
5.1 Minimální systémové požadavky
Webový portál
• Windows
• Mac OS
• Chrome™ 24
• Internet Explorer
• Safari
• Java™ 7
• Firefox
• Adobe
Systém Android™
• Verze 4.2 či novější
Systém iOS pro iPhone
• Verze 7.0 či novější
Vysokorychlostní internet (Wi-Fi
• Minimální šířka pásma 0,6 Mb/s pro nahrávání pro kameru (rychlost připojení
k internetu můžete otestovat na této adrese: http://www.speedtest.net
®
®
7
®
10.7
®
®
6
®
18.0
®
Flash® Player 15.0
9
®
/iPad®
®
)
)
20 Zobrazení přes internet prostřednictvím Wi-Fi®
5.2 Začínáme – připojení zařízení
Místní přístup ke
kameře
Zobrazení obrazu z kamery
vzdáleně na jakémkoli
kompatibilním zařízení
Služba Hubble
Směrovač Wi-Fi
®
Wi-Fi® kamera
Jak to funguje?
Pokud se uživatel pokouší získat přístup ke kameře, náš server Hubble ověřuje
identitu uživatele pro umožnění přístupu ke kameře.
5.2.1 Nastavení
Kameru připojte k napájecímu adaptéru, ten následně zasuňte do elektrické
zásuvky a zkontrolujte, zda je vypínač v poloze ZAPNUTO. Kamera musí být v
dosahu směrovače Wi-Fi
v aplikaci mějte k dispozici heslo směrovače.
Chování kontrolky stavu LED:
Párování a nastavování Pomalu bliká červeně.
Nepřipojeno Pomalu bliká modře.
Připojeno Svítí modře.
Připraveno k připojení Pomalu bliká modře.
Poznámka
Nastavení lze provést pouze pomocí kompatibilního chytrého telefonu nebo
tabletu, nikoli prostřednictvím počítače.
®
, k němuž ji chcete připojit. Během procesu nastavení
ČEŠTINA
Zobrazení přes internet prostřednictvím Wi-Fi® 21
5.3 Uživatelský účet a nastavení kamery na zařízeních se
systémem Android™
Co potřebujete
• Kamera Wi-Fi
• Napájecí adaptér kamery
• Zařízení se systémem Android
5.3.1 ZAPNUTÍ a připojení kamery
• Připojte napájecí adaptér do elektrické zásuvky a zástrčku zasuňte do
napájecí zásuvky na zadní straně kamerové jednotky.
• Zkontrolujte, zda je vypínač v poloze ZAPNUTO.
• Červená kontrolka LED kamery bude blikat poté, co kamera dokončí
spouštění. Když uslyšíte jedno pípnutí, znamená to, že kamera je připravena
k nastavení.
5.3.2 Stažení aplikace Hubble for Motorola Monitors
• Přejděte do obchodu Google Play™ a vyhledejte aplikaci „Hubble for
Motorola Monitors“.
• Stáhněte si aplikaci „Hubble for Motorola Monitors“ z obchodu Google
Play™ a nainstalujte ji do svého zařízení se systémem Android™.
5.3.3 Spuštění aplikace Hubble for Motorola Monitors na zařízení
• Zkontrolujte, zda je zařízení se systémem Android™ připojeno ke směrovači
Wi-Fi
• Spusťte aplikaci „Hubble for Motorola Monitors“, zadejte informace o vašem
účtu, přečtěte si podmínky služby a poté vyberte možnost „Souhlasím s
podmínkami použití“, než klepnete na možnost
®
se systémem Android™
®
.
™
verze 4.2 či novějším
Vytvořit
. (Obrázek A1)
22 Zobrazení přes internet prostřednictvím Wi-Fi®
Poznámka
A1
A2
Pokud již máte účet aplikace Hubble, vyberte možnost Máte již účet? a přejděte
k dalšímu kroku.
5.3.4 Přidání kamery k vašemu účtu
• Klepnutím na tlačítko v pravém horním rohu obrazovky přidáte kameru.
(Obrázek A2)
ČEŠTINA
TM
Android
Zobrazení přes internet prostřednictvím Wi-Fi® 23
• Na obrazovce se zobrazí následující pokyny pro nastavení. (Obrázek A3)
A3
A4
• Zapojte a zapněte kameru a vyčkejte několik minut, než se zahřeje.
• Až začne kontrolka LED kamery blikat, klepněte na tlačítko
• Na obrazovce se zobrazí následující pokyny pro nastavení. (Obrázek A4)
• Stiskněte a podržte po dobu 3 sekund tlačítko
okraji kamerové jednotky. Poté uslyšíte pípnutí následované hlasovou výzvou
indikující, že kamera je připravena k párování.
• Klepněte na tlačítko
• Aplikace kameru automaticky vyhledá a připojí se k ní, jak znázorňují obrázky
níže. (Obrázky A5, A6)
24 Zobrazení přes internet prostřednictvím Wi-Fi®
Pokračovat
.
PÁROVÁNÍ
Pokračovat
na dolním levém
.
• Modrá/červená kontrolka LED na kamerové jednotce bude blikat.
A5
A6
A7
A8
ČEŠTINA
TM
Android
• Vyberte síť Wi-Fi
®
, zadejte heslo a poté klepněte na tlačítko
Přípojit
. (Obrázky
A7, A8)
®
• Připojení kamery k síti Wi-Fi
a zobrazení stavu připojení potrvá několi k
minut. (Obrázky A9, A10)
Zobrazení přes internet prostřednictvím Wi-Fi® 25
• Pokud připojení selže, klepněte na tlačítko
A9
A10
5.3.4.
Opakovat
a opakujte kroky od části
• Klepnutím na tlačítko
Zobrazit kameru
zobrazíte video zaznamenané
kamerovou jednotkou. Rozsvítí se modrá kontrolka LED na kamerové
jednotce.
26 Zobrazení přes internet prostřednictvím Wi-Fi®
5.4 Uživatelský účet a nastavení kamery na iPhonu®/
Co potřebujete
• Kamera Wi-Fi
• Napájecí adaptér kamery
• iPhone
®
iPadu
®
®
/iPad® se systémem iOS verze 7.0 či novější
5.4.1 ZAPNUTÍ a připojení kamery
• Připojte napájecí adaptér do elektrické zásuvky a zástrčku zasuňte do
napájecí zásuvky na zadní straně kamery.
• Zkontrolujte, zda je vypínač v poloze ZAPNUTO.
• Červená kontrolka LED kamery bude blikat poté, co kamera dokončí
spouštění. Když uslyšíte jedno pípnutí, znamená to, že kamera je připravena
k nastavení.
5.4.2 Stažení aplikace Hubble for Motorola Monitors
• Přejděte do obchodu App Store a vyhledejte aplikaci „Hubble for Motorola
Monitors”.
• Stáhněte aplikaci „Hubble for Motorola Monitors“ a nainstalujte ji do svého
5.4.3 Spuštění aplikace Hubble for Motorola Monitors na
• Zkontrolujte, zda je iPhone®/iPad® připojen ke směrovači Wi-Fi®.
• Spusťte aplikaci „Hubble for Motorola Monitors“, zadejte informace o vašem
®
/iPadu®.
iPhonu
iPhonu
®
/iPadu
®
účtu, přečtěte si podmínky služby a poté vyberte možnost „Souhlasím s
Vytvořit
podmínkami služby“, než klepnete na možnost
. (Obrázek i1)
ČEŠTINA
®
iOS
Zobrazení přes internet prostřednictvím Wi-Fi® 27
Poznámka:
i1
i2
Pokud již máte účet aplikace Hubble, vyberte možno st Máte již účet? a přejděte
k dalšímu kroku (obrázek i1).
5.4.4 Přidání kamery k vašemu účtu
• Klepnutím na tlačítko v pravém horním rohu obrazovky přidáte kameru.
(Obrázek i2)
28 Zobrazení přes internet prostřednictvím Wi-Fi®

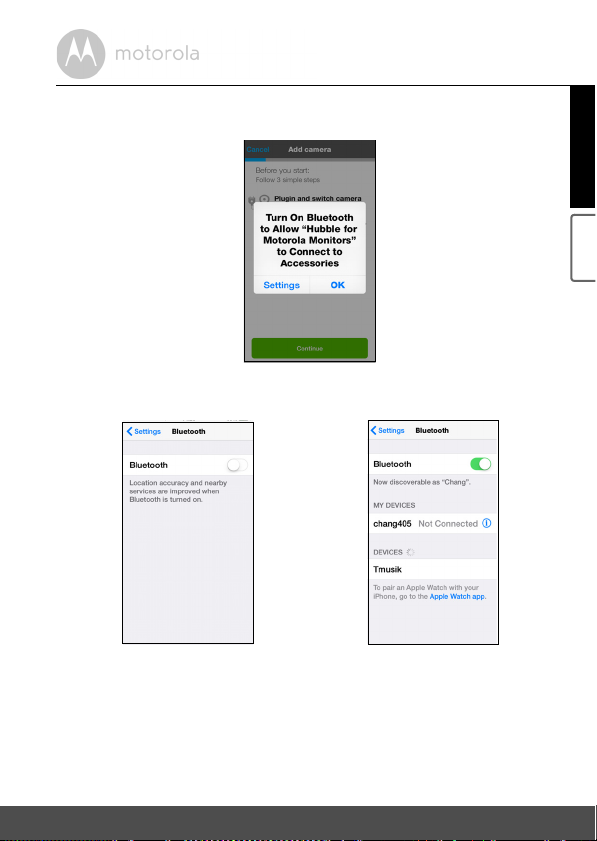

• Na obrazovce se zobrazí následující pokyny pro nastavení Bluetooth.
i3
i4
i5
(Obrázek i3)
Nastavení
• Klepněte na tlačítko
a aktivujte Bluetooth na iPhonu®/iPadu®.
(Obrázky i4, i5)
ČEŠTINA
®
iOS
• Stisknutím klávesy
DOMŮ
se vrátíte na úvodní obrazovku. V nastavení pak
pokračujte klepnutím na aplikaci „Hubble for Motorola Monitors“.
Zobrazení přes internet prostřednictvím Wi-Fi® 29
• Na obrazovce se zobrazí následující pokyny pro nastavení. (Obrázek i6)
i6
i7
i8
Upozorňujeme, že pokud je Bluetooth zapnuto, přejdete k tomuto kroku
přímo.
• Vyčkejte několik minut, než se kamerová jednotka zahřeje, a až začne
kontrolka LED blikat, klepněte na tlačítko
Pokračovat
.
• Na obrazovce se zobrazí následující. (Obrázky i7, i8)
30 Zobrazení přes internet prostřednictvím Wi-Fi®
• Pojmenujte umístění kamerové jednotky a klepněte na tlačítko
i9
i10
i11
i12
(Obrázky i9, i10)
®
• Kamerová jednotka vyhledá síť Wi-Fi
(obrázek i11) a zobrazí seznam
dostupných sítí. (Obrázek i12)
Pokračovat.
ČEŠTINA
®
iOS
• Vyberte síť Wi-Fi
Zobrazení přes internet prostřednictvím Wi-Fi® 31
®
a klepněte na tlačítko
Pokračovat
. (Obrázek i13)
• Zadejte heslo k síti Wi-Fi® a klepněte na tlačítko
i13
i14
i15
i16
Další
. (Obrázek i14)
• Připojení kamerové jednotky k síti Wi-Fi
®
a zobrazení stavu připojení potrvá
několik minut. (Obrázky i15, i16)
Opakovat
• Pokud připojení selže, klepněte na tlačítko
a opakujte kroky od části
3.3.4.
• Klepnutím na tlačítko
Zobrazit kameru živě
zobrazíte video zaznamenané
kamerovou jednotkou. Rozsvítí se modrá kontrolka LED na kamerové
jednotce.
32 Zobrazení přes internet prostřednictvím Wi-Fi®
5.5 Funkce kamery:
5.5.1 Připojení kamerové jednotky k napájení
• Připojte napájecí adaptér do elektrické zásuvky a zástrčku zasuňte do
napájecí zásuvky na zadní straně kamerové jednotky.
• Přepněte vypínač do polohy ZAPNUTO. Rozsvítí se zelená kontrolka napájení
LED. (Poznámka: Chcete-li zařízení vypnout, přepněte vypínač do polohy
VYPNUTO.)
• Spusťte aplikaci Hubble na chytrém zařízení.
5.5.2 Přehled funkcí aplikace Hubble
Nabídka
• Klepnutím na tlačítko
k seznamu kamer.
• Klepnutím na tlačítko
získáte přístup k seznamu videonahrávek,
které se spouští pohybem nebo zvukem.
• Klepnutím na tlačítko
možnostem:
předplatného,
Nastavení vzdáleného připojení
Profil
uživatele,
Oznámení
Kamery
získáte přístup
Protokol událostí
Účet
získáte přístup k
Program
a jejich nastavení,
a
O aplikaci Hubble
ČEŠTINA
.
Zobrazení přes internet prostřednictvím Wi-Fi® 33
Fot o/v id eo
Ukolébavka
Měření teploty
• Slouží k pořízení fotografie nebo natáčení videa
kamerou.
• Klepnutím na ikonu Videa
videa. Klepnutím a podržením červeného
tlačítka
se nahrávání zastaví.
• Klepnutím na ikonu Fotoaparátu
na režim fotoaparátu. V zobrazení fotoaparátu
můžete pořizovat fotografie.
Poznámka:
Fotografie a videa se budou ukládat na interní
paměť flash vašeho chytrého zařízení a přístup k
nim získáte prostřednictvím Galerie nebo
Přehrávače médií (zařízení se systémem
Android
Hubble.
• Klepnutím přejdete do nabídky
můžete vybrat 5 přednastavených melodií,
které chcete, aby kamerová jednotka
přehrávala.
• Na obrazovce zařízení se systémem Android™
se zobrazí naměřené hodnoty teploty
zteplotního čidla na zadní straně kamerové
jednotky. Naměřené hodnoty ZČERVENAJÍ v
případě, že teplota překročí limity vysoké/nízké
teploty nastavené pro váš účet.
spustíte nahrávání. Po jeho uvolnění
TM
). K přehrávání videí používejte aplikaci
aktivujete funkci
přepnete
Melodie
, z níž
Obousměrná
komunikace
34 Zobrazení přes internet prostřednictvím Wi-Fi®
Klepnutím aktivujete funkci. Pokud stisknete
kulaté tlačítko
přes kamerovou jednotku. Jeho opětovným
stisknutím aktivujete naslouchání kamerové
jednotky.
jednou, budete moci mluvit
Repro duktor Klepnutím vypnete nebo zapnete reproduktor.
Zoom Posunutím posuvníku na pravé straně obrazovky
přiblížíte nebo oddálíte obraz.
K přiblížení a oddálení obrazu můžete také
použít gesta roztažení nebo stažení prstů.
Pro použití gesta zoomu stažením/roztažením
prstů musí vaše zařízení podporovat
vícedotykovou technologii.
ČEŠTINA
Nastavení
kamery
Přidat kameru Přístup k postupům přidání kamery.
Odstranit
všechny
události
Zobrazení přes internet prostřednictvím Wi-Fi® 35
Nastavení kamery můžete změnit klepnutím na
ikonu
Nastavení
.
• Klepnutím na tlačítko
zkontrolovat následující možnosti: Název
kamery, Předplatné cloudu, Změnit obraz,
Časové pásmo, Model kamery, Verze
firmwaru a Odstranit všechny události.
• Klepnutím na tlačítko
citlivost možností Detekce zvuku a Detekce
pohybu a nastavíte Výstrahu vysoké teploty
o
(max. 33
• Klepnutím na tlačítko
možnosti Instalace na strop, Jas a Hlasitost.
Klepnutím odstraníte všechny události.
C) / nízké teploty (min. 10oC).
Podrobnosti
Oznámení
Nastavení
nastavíte
nastavíte
můžete
Vybrat události Zaškrtnutím políčka vyberete zaznamenané
události.
Upravit události Klepnutím vyberete a odstraníte události.
Odstranit
Klepnutím odstraníte vybrané události.
události
36 Zobrazení přes internet prostřednictvím Wi-Fi®
5.6 Práce s počítačem/notebookem
• Přejděte na adresu https://app.hubbleconnected.com/#login.
Pokud již máte vytvořený účet, zadejte své
klikněte na tlačítko
• Klikněte na seznam kamer spárovaných s vaším účtem prostřednictvím
zařízení se systémem Android™ nebo iPhonu
uvidíte zobrazení kamery. Nyní můžete jednoduše zůstat ve spojení se svými
oblíbenými lidmi, místy a domácími mazlíčky pomocí živého vysílání videa.
Nastavení
•
Přihlásit
.
můžete změnit podle pokynů v nabídce na webových stránkách.
Uživatelské jméno
®
/iPadu® a na obrazovce
a
Heslo
a poté
5.7 Postup resetování kamery
Poznámka: Pokud kameru přesunete z jednoho směrovače (např. doma) na jiný
(např. v kanceláři) nebo pokud máte problémy s nastavením kamery, je
nezbytné kameru resetovat. Kameru resetujte podle následujícího postupu:
1. Přepněte vypínač do polohy VYPNUTO.
2. Stiskněte a podržte tlačítko PÁROVÁNÍ a poté přepněte vypínač do polohy
ZAPNUTO.
3. Tlačítko PÁROVÁNÍ uvolněte, když uslyšíte potvrzovací pípnutí, a vyčkejte ,
než kamerová jednotka dokončí postup interního resetování. Rozsvítí se
červená kontrolka LED a začne pomalu blikat, až se kamerová jednotka
úspěšně resetuje.
4. Kameru můžete znovu přidat pomocí kroků v části 5.3.4 pro zařízení se
systémem Android
TM
nebo v části 5.4.4 pro zařízení se systémem iOS.
ČEŠTINA
Zobrazení přes internet prostřednictvím Wi-Fi® 37
6. Likvidace zařízení (životní prostředí)
Na konci životnosti výrobku byste jej neměli likvidovat s
běžným komunálním odpadem. Odevzdejte výrobek na
sběrné místo k recyklaci elektrických a elektronických zařízení.
Tento požadavek značí symbol na výrobku, v uživatelské
příručce a na krabici.
Některé materiály výrobku lze znovu použít, pokud je
odevzdáte na recyklačním místě. Opětovným použitím některých součástí či
surovin z použitých výrobků významně přispíváte k ochraně životního prostředí.
Pokud potřebujete další informace o sběrných místech ve vašem okolí, obraťte
se na místní úřady.
Baterii zlikvidujte ekologicky v souladu s místními nařízeními.
38 Likvidace zařízení (životní prostředí)
7. Čištění
Digitální dětský videomonitor čistěte mírně navlhčeným hadříkem nebo
antistatickým hadříkem. K čištění nikdy nepoužívejte čisticí prostředky ani
abrazivní rozpouštědla.
Čištění a údržba
• Žádné části digitálního dětského videomonitoru nečistěte ředidly ani jinými
rozpouštědly či chemickými látkami – mohlo by dojít k trvalému poškození
výrobku, na které se nevztahuje záruka.
• Digitální dětský videomonitor nesmí být umístěn v horkém či vlhkém
prostředí nebo na přímém slunci a nesmí zvlhnout.
• Vyvinuli jsme maximální snahu, abychom zajistili vysokou spolehlivost tohoto
digitálního dětského videomonitoru. Pokud se i přesto objeví závada,
nesnažte se ji opravit sami – pro pomoc se obraťte na zákaznický servis.
DŮLEŽITÉ
Před čištěním digitální dětský videomonitor vždy vypněte a odpojte napájecí
adaptér.
ČEŠTINA
Čištění 39
8. Nápověda
M
O
<
Displej
Žádný obraz
• Zkuste nabít nebo vyměnit sadu baterií.
• Resetujte jednotky. Vyjměte sadu baterií z rodičovské jednotky a obě
jednotky od elektrické sítě. Poté je znovu zapojte.
• Je jednotka zapnutá?
Zapněte ji stisknutím a podržením tlačítka vypínače rodičovské
jednotky.
• Je vybrána správná kamera? Je-li třeba, změňte číslo kamery.
• Je zapnuté zobrazení videa? Zapněte ho stisknutím tlačítka ZAPNUTÍ/
VYPNUTÍ VIDEA .
• Pokud je jednotka napájena pouze z baterie, displej se po 5, 30 či 60
minutách vypne, aby se šetřila energie (v závislosti na nastaveních videa).
Jednotka bude stále aktivní a bude vydávat zvuková upozornění. Obrazovku
lze znovu aktivovat stisknutím libovolného tlačítka.
Regis trace
Pokud jednotka pro dítě ztratí spojení s rodičovskou jednotkou
• Zkuste nabít nebo vyměnit sadu baterií.
• Pokud je jednotka pro dítě příliš daleko, může se dostat mimo dosah. V tom
případě přesuňte jednotku pro dítě blíže k rodičovské jednotce.
• Resetujte jednotky tak, že vyjmete baterie a odpojíte je od elektrického
napájení. Před opětovným připojením počkejte asi 15 sekund. Počkejte asi
jednu minutu, než se jednotka pro dítě a rodičovská jednotka synchronizují.
• Pokud je třeba jednotky znovu zaregistrovat, vyhledejte informace v části 4.8
Párování a výměna jednotky pro dítě.
Rušení
Rušení zvuku na rodičovské jednotce
• Jednotka pro dítě a rodičovská jednotka mohou být příliš blízko sebe. Dejte
je dál od sebe.
40 Nápověda
• Aby nedocházelo ke vzniku zvukové zpětné vazby, musí být vzdálenost mezi
oběma jednotkami alespoň 1 až 2 metry.
• Pokud je jednotka pro dítě příliš daleko, může se dostat mimo dosah.
Přesuňte jednotku pro dítě blíže k rodičovské jednotce.
• Zkontrolujte, zda není jednotka pro dítě nebo rodičovská jednotka v blízkosti
jiných elektrických zařízení, např.televizoru, počítače či bezdrátového/
mobilního telefonu.
• Používání jiných výrobků s frekvencí 2,4 GHz, např.bezdrátových sítí
(směrovačů Wi-Fi
®
), systémů Bluetooth™ nebo mikrovlnné trouby, může
způsobovat rušení tohoto výrobku. Udržujte dětský monitor minimálně 1,5 m
od tohoto typu produktů nebo je vypněte, pokud se zdá, že způsobují rušení.
• Pokud je signál slabý, zkuste přemístit rodičovskou jednotku nebo jednotku
pro dítě na jiné místo v místnosti.
Rušení zvuku na vašem zařízení
• Abyste zabránili hluku v pozadí nebo ozvěně, zkontrolujte, zda je dostatečná
vzdálenost mezi vaším zařízením a Wi-Fi
®
kamerovou jednotkou.
• Používání jiných výrobků s frekvencí 2,4 GHz, např. Bluetooth™ nebo
mikrovlnné trouby, může způsobovat rušení tohoto výrobku. Udržujte
®
Wi-Fi
kamerovou jednotku minimálně 1,5 m od tohoto typu výrobků nebo
je vypněte, pokud se zdá, že způsobují rušení.
Ztráta připojení
• Zkontrolujte nastavení Wi-Fi
Ujistěte se, že je Wi-Fi
minut a následně se připojte k systému Wi-Fi
®
. V případě potřeby Wi-Fi® znovu připojte.
®
kamerová jednotka ZAPNUTÁ. Vyčkejte někol ik
®
.
Pokud zapomenete své heslo
• Pokud si nevzpomenete na své heslo do aplikace Hubble, klepněte na
tlačítko
Zapomenuté heslo
a zadejte svou e-mailovou adresu. Nové heslo vám
bude okamžitě zasláno na vaši e-mailovou adresu.
ČEŠTINA
Nápověda 41
Odstraňování problémů při zobrazení přes internet prostřednictvím Wi-Fi
Kategorie Popis
Řešení
problému/chyby
Účet Nemohu se přihlásit ani
po registraci.
Účet Zobrazuje se mi
chybová zpráva: „ID
e-mailu není
Zkontrolujte své uživatelské jméno a
heslo.
Zkontrolujte, zda jste se u nás
zaregistrovali. Účet vytvoříte
klepnutím na tlačítko Vyt vořit účet.
registrováno“.
Účet Co mám dělat, pokud
zapomenu své heslo?
Klikněte na odkaz „Zapomenuté
heslo“ na adrese
https://app.hubbleconnected.com/
#lostpassword NEBO v aplikaci pro
systém Android™ či iOS. Na vaši
zaregistrovanou e-mailovou adresu
bude zaslán e-mail.
Účet Nedostal(a) jsem nové
heslo ani po využití
možnosti „Zapomenuté
heslo“.
1. E-mail mohl být zařazen do složky
Nevyžádaná pošta. Zkontrolujte
si složku Nevyžádaná pošta.
2. Při doručování e-mailu může
nastat prodleva. Vyčkejte několi k
minut a poté aktualizujte emailový účet.
Kamera Když se pokouším
zobrazit kameru,
zobrazí se výzva k
upgradu firmwaru
Upgradujte firmware kamery. Tato
činnost trvá přibližně 5minut.
Příležitostně nabízíme upgrady pro
vylepšení funkcí kamery.
kamery. Co mám
dělat?
Problémy s
připojením
Objevil(a) jsem rušení
způsobené jinými
mými zařízeními s
webovou kamerou.
Výkon vysílání videa souvisí se šířkou
internetového pásma, zejména pokud
máte 2 či více zařízení vysílající video,
která využívají stejný směrovač.
®
42 Nápověda
Problémy s
připojením
Zobrazuje se mi zpráva:
Máme problémy s
přístupem k vaší
kameře. Může to být v
důsledku výpadku
připojení k internetu.
Vyčkejte a zkuste to
znovu později.
Problémy s
připojením
I když ke kameře
přistupuji ze stejné sítě
®
Wi-Fi
, stále se mi
kamera zobrazuje jako
vzdálená. Mohu k ní
získat přístup pouze na
dobu 5 minut.
Problémy s
připojením
Nemohu získat přístup
ke kameře.
Funkce Nastavený limit
zvukové výstrahy není
správný.
Funkce Kolik uživatelů může
mít současně přístup ke
kameře?
1. Zkuste to znovu za několik minut.
Může to být v důsledku problému
s vaším připojením k internetu.
2. Pokud problém přetrvává,
restartujte kameru a zkontrolujte,
zda se tím problém vyřeší.
3. Restartujte bezdrátový směrovač.
Zkontrolujte nastavení bezdrátového
směrovače. Například u směrovačů
značky Buffalo existuje možnost
nazvaná Izolace bezdrátové sítě. Tuto
možnost zakažte.
Zkontrolujte, zda je kamera v dosahu
®
Wi-Fi
. Pokud kontrolka LED kamery
pomalu bliká, přesuňte kameru blíže
ke směrovači pro lepší připojení k
®
Wi-Fi
a zkuste to znovu.
Citlivost zvuku pro spouštění
oznámení můžete upravit v nabídce
Nastavení kamery.
Pokud ke kameře přistupujete v
místním režimu, jsou podporováni
dva uživatelé. Další uživatelé mohou
získat k vysílání přístup pouze přes
vzdálený server. To umožňuje přístup
k jedné kameře současně pro
neomezený počet uživatelů.
ČEŠTINA
Nápověda 43
Obecné Jaké jsou
podporované
prohlížeče pro přístup z
mého počítače PC/
Mac?
Obecné Co znamená blikající
kontrolka LED?
Doporučujeme používat prohlížeč
Google Chrome 24 či novější.
Podporovány jsou nicméně i
následující prohlížeče: Internet
Explorer 9.0 či novější (pro PC), Safari
6.0 či novější (pro Mac) nebo Firefox
18.0 či novější (pro PC i Mac).
Blikající kontrolka LED indikuje
následující stav:
Pomalé blikání:
1. Kamera je v režimu
nastavení. V tomto režimu můžete
kameru přidat ke svému účtu. Po
prvním spuštění je kamera v režimu
nastavení. Pro resetování do režimu
nastavení stiskněte a podržte tlačítko
PÁROVÁNÍ na spodní straně kamery,
dokud neuslyšíte pípnutí.
Pomalé blikání:
2. Kam era se p řipojuje
ke směrovači nebo s ním ztratila
spojení. Zkontrolujte, zda je kamera v
dosahu signálu Wi-Fi
Kontrolka LED svítí:
připojena k síti Wi-Fi
®
.
Kamera je
®
.
44 Nápověda
Obecné Které platformy jsou
podporovány pro
přístup ke kameře?
Obecné Neslyším žádný zvuk,
když ke kameře
přistupuji vzdáleně.
Obecné Co znamená „místní
kamera“ a „vzdálená
kamera“?
Minimální požadavek:
Windows
®
7*
*vyžaduje modul plug-in Java v
prohlížeči
®
Mac OS
Chrome™ verze 24
Internet Explorer
Safari
Java™ verze 7
Firefox
Adobe
Android™ 4.2
iPhone
verze 10.7
®
®
verze 6
®
verze 18.0
®
Flash® Player 15.0
®
/iPad® se systémem iOS
verze 9
verze 7.0
Můžete klepnout na ikonu
reproduktoru na obrazovce vysílání
videa a zvuk tak zapnout. Dle
výchozího nastavení není zvuk
ZAPNUTÝ, když ke kameře
přistupujete vzdáleně.
Když ke kameře přistupujete ze stejné
bezdrátové sítě (domácí), v níž je
nakonfigurovaná, jedná se o místní
kameru. Když ke kameře přistupujete
mimo váš domov, jedná se o
vzdálenou kameru. Mimo váš domov
můžete využívat síť 3G, 4G nebo 4G
LTE, případně připojení Wi-Fi
®
.
ČEŠTINA
Nápověda 45
Obecné Jak stáhnu aplikaci pro
zařízení se systémem
Android™ a iOS?
Nastavení Pokud se video přeruší,
aplikace se pokusí o
opětovné připojení,
což způsobí výpadek
zvuku a trhané video.
Nastavení Během přidávání nové
kamery ke svému účtu
nemohu najít žádnou
kameru, kterou bych
mohl(a) přidat.
Android™:
• Otevřete obchod Google Play na
svém zařízení se systémem
Android™.
• Přejděte do vyhledávání.
• Zadejte „Hubble for Motorola
Monitors“.
• Mezi výsledky se zobrazí aplikace
Hubble.
• Vyberte ji k instalaci.
Zařízení se systémem iOS:
SM
• Otevřete obchod App Store
.
• Přejděte do vyhledávání.
• Zadejte „Hubble for Motorola
Monitors“.
• Mezi výsledky se zobrazí aplikace
Hubble.
• Vyberte ji k instalaci.
Pro zajištění souvislého vysílání videa/
zvuku je třeba vypnout funkci
automatického zamykání zařízení.
Pokud se pokoušíte přidat kameru,
která již byla dříve přidána k vašemu
účtu nebo jinému účtu, musíte
kameru nejdříve resetovat. To lze
provést stisknutím a podržením
tlačítka PÁROVÁNÍ na spodní straně
kamery po dobu 5 sekund.
46 Nápověda
Nastavení Během nastavení na
zařízeních se
systémem Android™
nebo iOS nemohu
během posledního
kroku nalézt kameru a
nastavení selže.
Zobrazení
kamery
Když jsem ve
„vzdáleném režimu“,
video se po 5 minutách
zastaví. Jak ho mohu
sledovat déle?
Resetujte kameru do režimu nastavení
a zkuste to znovu. Stiskněte a podržte
tlačítko PÁROVÁNÍ na spodní straně
kamery, dokud neuslyšíte pípnutí.
Vyčkejte chvíli, než se kamera
restartuje. Pokud kontrolka LED
kamery bliká, znamená to, že se
kamera nachází v režimu nastavení.
Nyní znovu restartujte nastavení ve
vašem chytrém telefonu.
Když přistupujete ke kameře přes
jinou než vaši domácí síť (přes
internet), video po 5 minutách vyprší.
Můžete na kameru znovu kliknout v
aplikaci pro systém Android™/iOS a
kamera začne znovu vysílat.
Pokud ke kameře přistupujete přes
webový prohlížeč, můžete znovu
kliknout na tlačítko Znovu načíst a
spustit znovu vysílání videa z kamery.
ČEŠTINA
Nápověda 47
9. Obecné informace
Pokud produkt nefunguje správně....
1. Pročtěte si tuto uživatelskou příručku nebo stručnou příručku.
2. Navštivte naše webové stránky: www.motorolahome.com
3. Kontaktujte náš zákaznický servis
+491805 938 802, v česky
E-mail: motorola-mbp@tdm.de
Chcete-li objednat náhradní baterii do rodičovské jednotky, obraťte se na
zákaznický servis.
Omezená záruka na spotřebitelské produkty a příslušenství
(„záruka“)
Děkujeme, že jste si zakoupili tento výrobek značky Motorola vyrobený na
základě licence společnosti Binatone Electronics International Ltd
(„BINATONE“).
Na co se tato záruka vztahuje?
Kromě výjimek uvedených níže společnost BINATONE zaručuje, že tento
výrobek značky Motorola („výrobek“) nebo certifikované příslušenství
(„příslušenství“) prodávané k použití s tímto výrobkem je vyrobeno bez vad
materiálu a zpracování při normálním používání po níže uvedenu dobu. Tato
záruka je vaše výlučná záruka a je nepřenosná.
TATO ZÁRUKA VÁM POSKYTUJE KONKRÉTNÍ PRÁVA A MŮŽETE MÍT I DALŠÍ
PRÁVA, KTERÁ SE LIŠÍ PODLE STÁTU, PROVINCIE NEBO ZEMĚ. U
SPOTŘEBITELŮ, NA KTERÉ SE VZTAHUJÍ ZÁKONY NEBO PŘEDPISY O
OCHRANĚ SPOTŘEBITELŮ VE SVÉ ZEMI NÁKUPU NEBO PŘÍPADNĚ V ZEMI
POBYTU, POKUD SE LIŠÍ, JSOU PŘÍNOSY UDĚLOVANÉ TOUTO
OMEZENOU ZÁRUKOU DODATKEM KE VŠEM PRÁVŮM A OCHRANÁM,
KTERÁ JIM PLYNOU Z TĚCHTO ZÁKONŮ A PŘEDPISŮ PRO OCHRANU
SPOTŘEBITELŮ. PRO PLNÉ ZNĚNÍ SVÝCH PRÁV BYSTE SE MĚLI SEZNÁMIT
SE ZÁKONY SVÉ ZEMĚ, PROVINCIE NEBO STÁTU.
48 Obecné informace
Na koho se vztahuje?
Tato záruka se vztahuje pouze na prvního spotřebitele a je nepřenosná.
Co společnost BINATONE udělá?
Společnost BINATONE nebo její autorizovaný distributor na základě vlastního
uvážení a v obchodně přiměřené době bezplatně opraví nebo vymění jakýkoli
výrobek nebo příslušenství, které nesplňuje podmínky této záruky. Můžeme
použít funkčně srovnatelné repasované/renovované/bazarové nebo nové
výrobky, příslušenství či díly.
Jaká další omezení existují?
JAKÉKOLI DOMNĚLÉ ZÁRUKY, ZEJMÉNA DOMNĚLÉ ZÁRUKY
PRODEJNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL SE OMEZUJÍ NA
TRVÁNÍ TÉTO OMEZENÉ ZÁRUKY, JINAK JE VÝHRADNÍ NÁHRADOU
ZÁKAZNÍKOVI OPRAVA NEBO VÝMĚNA POSKYTOVANÉ PODLE TÉTO
VÝSLOVNÉ OMEZENÉ ZÁRUKY A POSKYTUJE SE VÝMĚNOU ZA VŠECHNY
OSTATNÍ ZÁRUKY, VÝSLOVNÉ NEBO DOMNĚLÉ. SPOLEČNOST
MOTOROLA ANI SPOLEČNOST BINATONE NEPONESOU V ŽÁDNÉM
PŘÍPADĚ ODPOVĚDNOST, SMLUVNÍ ANI OBČANSKOPRÁVNÍ (VČETNĚ
NEDBALOSTI), ZA ŠKODY PŘESAHUJÍCÍ KUPNÍ CENU VÝROBKU NEBO
PŘÍSLUŠENSTVÍ, ANI ZA ŽÁDNOU NEPŘÍMOU, NÁHODNOU, ZVLÁŠTNÍ
NEBO NÁSLEDNOU ŠKODU JAKÉHOKOLI DRUHU, ANI ZA ZTRÁTU
VÝNOSŮ NEBO ZISKŮ, ZTRÁTU OBCHODŮ, INFORMACÍ NEBO JINOU
FINANČNÍ ZTRÁTU VZNIKLOU Z MOŽNOSTI NEBO NEMOŽNOSTI
POUŽÍVAT VÝROBKY NEBO PŘÍSLUŠENSTVÍ NEBO V SOUVISLOSTI S NIMI, A
TO V PLNÉM ROZSAHU, V JAKÉM MŮŽE BÝT NÁHRADA ŠKODY
ODMÍTNUTA PODLE ZÁKONA.
Některé jurisdikce nepovolují omezení nebo vyloučení náhodných nebo
následných škod ani omezení délky nepřímé záruky, takže výše uvedená
omezení nebo výjimky se na vás nemusí vztahovat. Tato záruka vám poskytuje
určitá zákonná práva. Můžete však mít také jiná práva, která se v jednotlivých
jurisdikcích liší.
ČEŠTINA
Obecné informace 49
Výrobky, na které se záruka
Délka platnosti záruky
vztahuje
Spotřební výrobky Dva (2) roky od data původního zakoupení
výrobku prvním spotřebitelem výrobku.
Spotřební příslušenství Devadesát (90) dní od data původního
zakoupení příslušenství prvním
spotřebitelem výrobku.
Spotřební výrobky a
příslušenství po opravě nebo
výměně
Zbývající doba trvání původní záruky nebo
devadesát (90) dní od data vrácení
spotřebiteli podle toho, která doba je delší.
Výji mky
Běžné opotřebení. Pravidelná údržba, oprava a výměna dílů z důvodu běžného
opotřebení je ze záruky vyloučena.
Baterie. Tato záruka se vztahuje pouze na baterie, jejichž kapacita při plném
nabití klesla pod 80 % jejich jmenovité kapacity, a baterie, které vytékají.
Nesprávné používání. Vady nebo škody způsobené: (a) nesprávným
provozem, skladováním, nesprávným používáním, v důsledku nehody nebo
nedbalosti, jako například fyzické poškození (praskliny, škrábance atd.) povrchu
výrobku v důsledku nesprávného používání; (b) vystavením kapalinám, vodě,
dešti, nadměrné vlhkosti nebo odpařování, písku, nečistotám, nadměrně
vysokým teplotám či potravinám; (c) používáním výrobků neb o příslušenství pro
komerční účely nebo vystavení výrobku či příslušenství abnormálnímu
používání či podmínkám nebo (d) jinými vlivy, které nemůže společnost
MOTOROLA ani BINATONE ovládat, jsou ze záruky vyloučeny.
Používání výrobků a příslušenství jiných značek než Motorola. Vady nebo
škody způsobené používáním výrobků nebo příslušenství či jiných periferních
zařízení jiných značek než Motorola nebo certifikovaných jinými spole
čnostmi
jsou ze záruky vyloučeny.
Neautorizovaný servis nebo úprava. Na vady nebo poškození způsobené
obsluhou, testováním, seřizováním, instalací, údržbou, úpravou či změnou, jež
provedla jiná osoba než MOTOROLA, BINATONE či oprávněná servisní
střediska, se záruka nevztahuje.
50 Obecné informace
Upravené výrobky. Výrobky nebo příslušenství (a) se sériovými čísly nebo
datovými štítky, které byly odstraněny, upraveny nebo vymazány; (b) s
poškozenými plombami nebo vykazující narušení; (c) s nesouhlasícími
sériovými čísly nebo (d) s nevyhovujícími pouzdry či díly nebo pouzdry či díly
jiných značek než Motorola jsou ze záruky vyloučeny.
Komu nikační služby. Vady, škody nebo selhání výrobků či příslušenství v
důsledku komunikačních služeb nebo signálů, které si můžete předplatit nebo
využívat, jsou ze záruky vyloučeny.
Jak získat záruční servis nebo další informace?
Chcete-li získat záruční servis nebo informace, zavolejte na níže uvedené
telefonní číslo:
+491805 938 802, v česky
E-mail: motorola-mbp@tdm.de
Zde získáte pokyny k zaslání výrobků nebo příslušenství na vlastní náklady a
riziko do autorizovaného servisního střediska společnosti BINATONE.
Chcete-li získat servis, je třeba zaslat: (a) výrobek a příslušenství; (b) původní
doklad o nákupu (stvrzenku) s uvedeným datem a místem prodeje a informace
o prodejci výrobku; (c) pokud byl záruční list součástí balení, pak také vyplněný
záruční list se sériovým číslem výrobku; (d) písemný popis problému a
především (e) vaši adresu a telefonní číslo.
Tyto podmínky ustanovují úplnou dohodu o záruce mezi vámi a společností
BINATONE na vámi zakoupené výrobky nebo příslušenství a nahrazují jakékoli
předchozí dohody nebo prohlášení, včetně prohlášení učiněných v jakýchkoli
publikacích či propagačních materiálech vydaných společností BINATONE a
prohlášení učiněných kterýmkoli agentem nebo zaměstnancem společnosti
BINATONE, která mohla být v souvislosti s daným nákupem učiněna.
ČEŠTINA
Obecné informace 51
BINATONE TELECOM PLC
1 Apsley Way London NW2 7HF,United Kingdom.
Tel: +44(0) 20 8955 2700 Fax: +44(0) 20 8344 8877
e-mail: binatoneuk@binatonetelecom.co.uk
________________________________________ .
EC Declaration of Conformity
We the manufacturer / Importer : Binatone Telecom Plc
1 Apsley Way London
NW2 7HF, United Kingdom.
Declare under our sole responsibility that the following products:-
Type of equipment: Digital Video Baby Monitor
Model Name: MBP667CONNECT, MBP667CONNECT-2,
MBP667CONNECT-3, MBP667CONNECT-4
Country of Origin: China
Brand: Motorola
complies with the essential protection requirements of R&TTE Directive 1999/5/EC on the
approximation of the laws of the Member States relating to Radio Spectrum Matters, the
Council Directive /108/EC on the approximation of the laws of the Member States
relating to electromagnetic compatibility (EMC) and the European Community Directive
2006/95/EC relating to Electrical Safety. Directive 2011/65/EC on the restriction of use of
hazardous substances (RoHS) and 2009/125/EC relating to eco-design requirement for
Energy-Related Products (ErP).
Assessment of compliance of the product with the requirements relating to the essential
requirements according to Article 3 R&TTE was based on Annex III of the Directive
1999/5/EC and the following standard:
Radio Spectrum: EN300328 V1.9.1 (2015-02)
EMC: EN301489-1 V1.9.2 (2011-09);
EN301489-17 V2.2.1 (2012-09)
Electrical Safety: EN60065:2014
RF Safety: EN62479:2010
LED Safety: EN62471
The product is labelled with the European Approval Marking CE as show. Any Unauthorized
modification of the product voids this Declaration.
Manufacturer / Importer
(Signature of authorized person)
London, 20 Oct, 2016
Signature: (K.H.Mueller, CT0) Place & Date:
52 Obecné informace
10. Technické údaje
JEDNOTKA PRO DÍTĚ (Model: MBP667CONNECTBU)
Frekvence 2,4 GHz až 2,48 GHz
Snímač obrazu Barevný CMOS 1 Mpx
Infračervená kontrolka
LED
Napájecí adaptér Ten Pao International Ltd.
6ks
S005ANB0500100
Vstup 100–240 V stř., 50/60 Hz, 200 mA
Výstup: 5,0 V ss., 1000 mA
VAROVÁNÍ
Používejte pouze dodaný zdroj napájení.
ČEŠTINA
Technické údaje 53
RODIČOVSKÁ JEDNOTKA (Model: MBP667CONNECTPU)
Frekvence 2,4 GHz až 2,48 GHz
Displej Úhlopříčka 2,6"
Nastavení jasu 8 stupňů
Nastavení hlasitosti 8 stupňů + vypnuto
Napájecí adaptér Ten Pao International Ltd.
S003GB0500060
Vstup: 100–240 V stř., 50/60 Hz, 0,15 A
Výstup: 5,0 V ss., 600 mA
VAROVÁNÍ
Používejte pouze dodaný zdroj napájení.
NEBO
Baterie: Model – sada nabíjecích baterií JUSTHIGH Ni-
MH AAA 3,6 V, 900 mAh
VAROVÁNÍ
Nepoužívejte v rodičovské jednotce nenabíjecí
baterie. Pokud vložíte baterii nesprávného typu, hrozí
riziko výbuchu. Použité baterie likvidujte v souladu
s pokyny.
Technické údaje se mohou změnit bez předchozího upozornění.
54 Technické údaje
Výrobu, distribuci a prodej zajišťuje společnost Binatone Electronics International
LTD., oficiální držitel licence na tento produkt. MOTOROLA a stylizované logo M jsou
ochranné známky nebo registrované ochranné známky společnosti Motorola
Trademark Holdings, LLC. a jsou používány na základě licence. Logo Apple a Safari
jsou ochranné známky společnosti Apple Inc., zapsané v USA a dalších zemích. App
Store je servisní značka společnosti Apple Inc. Google Play, Android a Chrome jsou
ochranné známky společnosti Google Inc. Wi-Fi je ochranná známka společnosti WiFi Alliance. Internet Explorer a Windows jsou ochranné známky skupiny společností
Microsoft. Firefox je zapsaná ochranná známka společnosti Mozilla Foundation. Adobe
a Flash jsou buď zapsané ochranné známky nebo ochranné známky společnosti Adobe
Systems Incorporated. Java je registrovaná ochranná známka společnosti Oracle
nebo jejích dceřiných společností. Všechny ostatní ochranné známky jsou majetkem
příslušných vlastníků. © 2017 Motorola Mobility LLC. Všechna práva vyhrazena.
CZ_EU verze 1.0
Vytištěno v Číně
Loading...
