DIGITALE FARBDRUCKER
MODELL
CP-K60DW-S
BEDIENUNGSANLEITUNG
BITTE LESEN SIE DIE ANLEITUNG VOR
DER INBETRIEBNAHME DES GERÄTES.
KONSULTIEREN SIE SIE, WENN SIE
FRAGEN ZUM GEBRAUCH DES GERÄTES
HABEN.
Hiermit erklärt Mitsubishi Electric Corporation, dass dieser digitale Farbdrucker in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen
Bestimmungen der Richtlinie 1999/5/EG entspricht.
ACHTUNG:
GEFAHR EINES STROMSCHLAGES; BITTE NICHT ÖFFNEN.
UM DIE GEFAHR EINES STROMSCHLAGES ZU VERMEIDEN, ÖFFNEN SIE AUF KEINEN FALL DIE
ABDECKUNG (ODER DIE RÜCKSEITE) DES GERÄTES.
IM INNEREN DES GERÄTES BEFINDEN SICH KEINERLEI TEILE, DIE DURCH DEN BENUTZER ZU
WARTEN WÄREN. ÜBERLASSEN SIE DIE WARTUNG BITTE QUALIFIZIERTEM SERVICEPERSONAL.
MASSNAHMEN
VORSICHTS-
Das Blitzsymbol innerhalb eines gleichschenkligen Dreiecks ist dazu bestimmt,
den Benutzer zu alarmieren und darauf hinzuweisen, dass nicht isolierte
„gefährliche Spannungen“ innerhalb des Produktgehäuses auftreten, die zu einem
lebensgefährlichen Stromschlag führen können.
Das Ausrufezeichen innerhalb eines gleichschenkligen Dreiecks ist dazu bestimmt,
den Benutzer zu alarmieren und darauf hinzuweisen, dass sich in der im Lieferumfang
dieses Gerätes enthaltenen Literatur, wichtige Betriebs- und Wartungs- (Service)
Informationen benden.
Das Symbol „Achtung, heiße Oberäche“ zeigt an, dass der markierte Bereich unter
Umständen heiß ist und nicht berührt werden sollte.
Das Symbol für „elektrostatische Entladung“ (ESE) zeigt an, dass es aufgrund
statischer Elektrizität unter bestimmten Bedingungen zu Störungen (einschließlich
Fehlbetrieb der Ausrüstung) kommen kann.
Das „AUS/EIN“-Symbol zeigt den Netzschalter der zum trennen der Netzspannung
dient, an.
Das „Wechselstrom“-Symbol zeigt an, dass sich das Gerät ausschließlich für
Wechselstrom eignet.
WARNUNG:
Verwenden Sie in Europa ein Netzkabel in Übereinstimmung mit den unten
aufgeführten Empfehlungen, damit der Norm EN60950-1 entsprochen wird.
Schließen Sie das Netzkabel an einen dementsprechenden 230 V-AC
(Wechselspannung) Anschluß an.
Das Netzkabel muss VDE-zugelassen sein und einem Leitungsquerschnitt
von mindestens 0,75 mm2 oder größer haben. Zudem muss es eine Länge
von höchstens 2 m oder kürzer aufweisen und über einen Anschluss vom
Typ IEC60320-1/C13 für 250 V 10 A oder höhere Spannung und einen
Stecker vom Typ CEE(7)VII für 250 V 10 A oder höhere Spannung verfügen.
Verwenden Sie ein wie weiter oben aufgeführtes Wechselstrom-Netzkabel,
um Interferenzen mit dem Radio- oder Fernsehempfang zu vermeiden.
Wenn Sie andere Netzkabel verwenden, kann dies zu Interferenzen mit
dem Radio- und Fernsehempfang führen.
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
WARNUNG:
Die Steckdose sollte in der Nähe des Geräts installiert und leicht zugänglich sein.
Ihr MITSUBISHI ELECTRIC-Produkt wurde unter Einsatz von qualitativ hochwertigen Materialien und
Komponenten konstruiert und gefertigt, die für Recycling und/oder Wiederverwendung geeignet sind.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte sowie Batterien und Akkus am Ende ihrer
Nutzungsdauer von Hausmüll getrennt zu entsorgen sind.
Wenn ein chemisches Symbol unterhalb des oben abgebildeten Symbols erscheint, bedeutet dies, dass
die Batterie bzw. der Akku ein Schwermetall in einer bestimmten Konzentration enthält. Dies wird wie folgt
angegeben:
Hg: Quecksilber (0,0005 %), Cd: Cadmium (0,002 %), Pb: Blei (0,004 %)
In der Europäischen Union gibt es unterschiedliche Sammelsysteme für gebrauchte Elektrik- und
Elektronikgeräte einerseits sowie Batterien und Akkus andererseits.
Bitte entsorgen Sie dieses Gerät, Batterien und Akkus vorschriftsmäßig bei Ihrer kommunalen Sammelstelle
oder im örtlichen Recycling-Zentrum.
Bitte helfen Sie uns, die Umwelt zu erhalten, in der wir leben!
INHALT
INHALT
Inhalt .......................................................................................................1
Vorsichtsmassnahmen ...........................................................................2-4
Besondere Merkmale und Funktionen ...................................................5
Auspacken ..............................................................................................6
Merkmale und Funktion ..........................................................................7-8
Vorderseite ..............................................................................................7
Rückwand ................................................................................................8
Vor Inbetriebnahme ................................................................................9-16
Drucker-Einrichtungsprozedur .................................................................9
Positionierung der einstellbaren Papierführung ......................................10

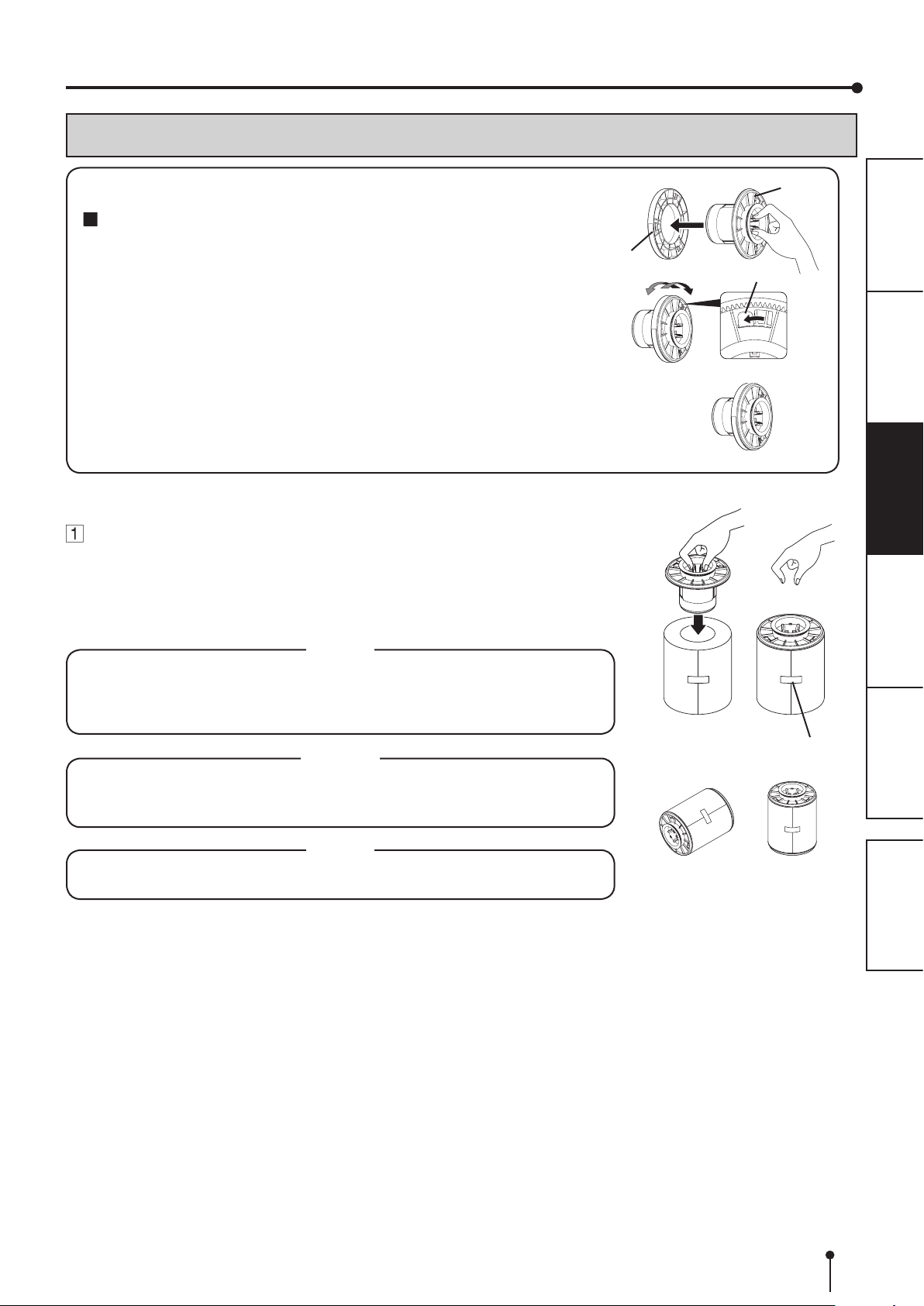

Einlegen des Druckpapiers .....................................................................11-12
Einlegen des Farbträgers ........................................................................13-14
Handhabung der Verbrauchsmaterialien .................................................15
Anschluss an ein Gerät mit USB-Schnittstelle ........................................16
Fehlermeldungen & Abhilfemassnahmen ...............................................17-20
Fehleranzeigen des Bedienfelds und Abhilfemassnahmen .....................17
Beseitigung von Papierstaus ...................................................................18
Reparatur eines gerissenen Farbbandes ................................................19
Bevor Sie den Kundendienst rufen ..........................................................20
Transportanleitungen ...............................................................................20
Reinigung ...............................................................................................21-22
Technische Daten ...................................................................................23
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
1
VORSICHTSMASSNAHMEN
Aus Sicherheitsgründen sind die folgenden Vorsichtsmaßnahmen besonders zu beachten:
STROMVERSORGUNG
Dieser Digital-Farbdrucker ist für einen Betrieb mit 120 V Wechselstrom 50/60 Hz in den U.S.A. und Canada, und mit 220 V 240 V Wechselstrom 50/60 Hz in Europa ausgelegt.
Das Gerät darf niemals an einer Stromversorgung angeschlossen werden, die spannungs- und/oder frequenzmäßig von den
angegebenen Werten abweicht.
Hinweis: Dieses Gerät muß geerdet werden.
Das Gerät entspricht der Schutzklasse 1.
MASSNAHMEN
VORSICHTS-
VORSICHTSMASSNAHMEN
BEI AUFTRETEN EINER BETRIEBSSTÖRUNG
Wenn am Gerät eine Rauchentwicklung oder ein ungewöhnliches Geräusch festgestellt wird, ist die Netzleitung sofort
abzuziehen und die Kundendienststelle zu Rate zu ziehen. Das Gerät (ohne Abhilfsmaßnahmen zu ergreifen) niemals in diesem
Zustand weiterbenutzen.
KEINE GEGENSTÄNDE IN DAS GERÄT EINFÜHREN
Jegliche Art von Gegenständen, die in das Gerät eingeführt werden, stellen ein Sicherheitsrisiko dar und können zu
umfangreichen Schäden am Digital-Farbdrucker führen.
KEINE GEGENSTÄNDE AUF DEN DIGITAL-FARBDRUCKER STELLEN
Schwere Gegenstände, die auf dem Digital-Farbdrucker abgestellt werden, können das Gerät beschädigen oder die Belüftung
blockieren.
DIE NETZLEITUNG VORSICHTIG BEHANDELN
Eine Beschädigung der Netzleitung kann ein Feuer oder einen Stromschlag verursachen. Beim Abziehen der Netzleitung immer
am Stecker und niemals an der Leitung selbst anfassen.
KEINE GEFÄSSE MIT FLÜSSIGKEITEN AUF DEM GERÄT ABSTELLEN
„Vermeiden Sie aus sicherheitstechnischen Gründen das Hantieren mit Flüssigkeiten in der Nähe des Gerätes.“
Blumenvasen, Trinkgläser oder ähnliche Behälter, die Flüssigkeiten enthalten, dürfen nicht auf das Gerät gestellt werden.
Sollte Flüssigkeit ins Geräteinnere gelangen, ziehen Sie sofort das Netzkabel aus der Steckdose, und wenden Sie sich an eine
Kundendienst-Werkstatt. Wird das Gerät nach dem Eintritt von Flüssigkeiten weiter benutzt, kann das zu schweren Schäden
führen.
NEHMEN SIE UNTER KEINEN UMSTÄNDEN DAS GEHÄUSE AB
Jegliche Berührung der Bauteile im Inneren das Geräts ist gefährlich und kann außerdem zu Funktionsstörungen führen. Alle
Prüfungen und Einstellungen im Geräteinneren überlassen Sie bitte einem qualiziertem Kundendienstpersonal. Bevor Sie das
Gerät an dafür vorgesehenen Abdeckungen öffnen, zum Beispiel zur Beseitigung von Papierstaus, ziehen Sie unbedingt das
Netzkabel ab.
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
ZIEHEN SIE BEI LÄNGEREM NICHTGEBRAUCH DEN NETZSTECKER AB
Schalten Sie bei längerer Abwesenheit den Netzschalter aus, und ziehen Sie das Netzkabel aus der Steckdose.
WENN SIE DAS GERÄT TRANSPORTIEREN
Wenn Sie dieses Gerät transportieren, dann nehmen Sie den Farbträger und das Druckerpapier aus dem Gerät heraus. Siehe
den Abschnitt „TRANSPORTANLEITUNGEN“ auf Seite 20.
WENN SIE DAS GERÄT BEWEGEN
Versichern Sie sich, dass die Druckeinheit fest geschlossen ist. Und geben Sie Acht, nicht aus Versehen die OPEN-Taste zu
drücken. Wenn die Druckeinheit nicht fest geschlossen ist oder Sie aus Versehen die OPEN-Taste drücken, kann sich die
Druckeinheit öffnen. Dies kann zu Verletzungen oder Schäden führen.
VORSICHT IM BEREICH DES PAPIERAUSGABESCHACHTES
Stecken Sie während des Druckens weder Ihre Hand noch irgendwelche anderen Gegenstände in den Papierausgabeschacht
hinein.
Berühren Sie nicht die Schneideklinge innerhalb des Papierausgabeschachtes.
Dies könnte zu einer Verletzung Ihrer Finger führen.
BERÜHREN SIE NICHT DEN THERMOKOPF, AUSSER BEIM REINIGEN
Berühren Sie nicht den Thermokopf (im Inneren des Geräts), außer beim Reinigen.
Diese werden sehr stark erhitzt und könnten bei Berührung zu Verletzungen führen.
Zudem kann es aufgrund einer statischen Auadung zu einer Fehlfunktion kommen.
HALTEN SIE DAS DRUCKPAPER AUFRECHT, WENN SIE ES EINLEGEN.
Wenn Sie das Druckpapier seitlich auf einen Tisch o.ä. legen, kann es ins Rollen geraten und herunterfallen. Dies kann
Verletzungen verursachen.
ANSCHLUSSKABEL
Verwenden Sie das mitgelieferte Netzkabel.
INHALT
2
VORSICHTSMASSNAHMEN
ENTFERNEN SIE DEN PAPIERSTREIFEN-AUFFANGBEHÄLTER, WENN SIE DIE TÜR ÖFFNEN ODER
SCHLIESSEN
Wenn Sie die Tür bei installiertem Papierstreifen-Auffangbehälter öffnen oder schließen, kann sich der Behälter lösen und
herunterfallen. Dies kann zu Verletzungen oder Schäden führen. Außerdem können die durch den Randbeschnitt produzierten
Späne den Papierschacht verstopfen.
LASSEN SIE DIE DRUCKEINHEIT NICHT OFFEN
Wenn der Drucker mit geöffneter Druckeinheit transportiert wird, kann dies Verletzungen oder Schäden verursachen.
SCHLIESSEN SIE DIE DRUCKEINHEIT FEST
Geben Sie Acht, dass Sie Ihre Hand beim Schließen der Druckeinheit nicht einklemmen. Wenn die Druckeinheit nicht fest
geschlossen ist, kann sie sich während des Transports öffnen und Verletzungen oder Schäden verursachen.
ÜBEN SIE KEINEN DRUCK AUF DIE DRUCKEINHEIT ODER DIE TÜR AUS
Wenn Sie auf die geöffnete Druckeinheit oder Tür drücken, kann das jeweilige Teil herunterfallen und Verletzungen oder
Schäden verursachen.
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
HINWEISE ZUM AUFSTELLORT
SORGEN SIE FÜR GUTE BELÜFTUNG DES GERÄTES
Ventilationsschlitze und Löcher benden sich auf der Rückseite und auf den beiden Seiten dieses Gerätes. Stellen Sie das
Gerät auf eine feste Unterlage und achten Sie auf einen Abstand zwischen dem Gerät und den Wänden, um eine ausreichende
Belüftung zu gewährleisten. Wenn Sie das Gerät in ein System-Rack stellen, dann lassen Sie genug Platz zwischen dem Gerät
und der Rückseite des Racks.
GEEIGNETE AUFSTELLORTE
Vermeiden Sie bei der Aufstellung des Geräts instabile Unterlagen sowie Orte, die starken Vibrationen ausgesetzt sind. Achten
Sie auch darauf, daß das Gerät nicht Schwefelwasserstoff oder Säureionen ausgesetzt wird, wie es zum Beispiel in der Nähe
von Thermalquellen der Fall wäre.
SCHÜTZEN SIE DAS GERÄT VOR HOHER LUFTFEUCHTIGKEIT UND STAUB
Das Gerät nicht an Orten aufstellen, an denen hohe Luftfeuchtigkeit oder starke Staubentwicklung auftritt, da dies eine
Beschädigung des Gerätes verursachen kann. Ebenso sind Plätze zu vermeiden, in denen das Gerät ölhaltigem Rauch und
Dämpfen ausgesetzt ist.
VERMEIDEN SIE AUFSTELLORTE MIT HOHEN TEMPERATUREN
Aufstellorte, die direkter Sonnenbestrahlung ausgesetzt sind, sowie Plätze in der Nähe von Heizkörpern, können durch die
entstehenden hohen Temperaturen das Gehäuse verziehen, was leicht eine Funktionsstörung verursachen kann.
STELLEN SIE DAS GERÄT AUF EINE EBENE UNTERLAGE
Wenn Sie den Digital-Farbdrucker in einer schrägen Lage oder auf einer instabilen Unterlage aufstellen, kann dadurch seine
Funktion beinträchtigt werden.
SCHÜTZEN SIE DAS GERÄT VOR KONDENSWASSERBILDUNG
Wenn das Gerät schnell von einem sehr kalten an einen warmen Ort gebraucht wird, kann es zu Kondenswasserbildung
kommen. In diesem Fall ist kein Druckbetrieb möglich.
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
BETRIEBSTEMPERATUR
Der Betriebstemperaturbereich des Gerätes liegt zwischen 15 und 30°C bei einer Luftfeuchtigkeit von 30% bis 80% (relative
Luftfeuchtigkeit). Wird dieses Gerät in einem System-Rack benutzt, ist sicherzustellen, daß diese Außentemperatur auch im
Rack eingehalten werden.
Abhängig von der Innentemperatur ist bis zum Druckbeginn eine gewisse Aufwärmzeit erforderlich.
3
VORSICHTSMASSNAHMEN
FÜR EINE LANGE LEBENSDAUER DES GERÄTES
UNVERTRÄGLICHE STOFFE FÜR DEN DIGITAL-FARBDRUCKER
Die Farbbeschichtung blättert ab, oder der Kunststoff des Gehäuses verformt sich, wenn das Gerät mit chemischen Mitteln,
Waschbenzin, Verdünner oder anderen Lösungsmitteln gereinigt wird, wenn Gummi- oder PVC-Gegenstände längere Zeit mit
dem Gerät in Berührung kommen oder wenn das Gerät mit Insektiziden eingesprüht wird.
PFLEGE DES GERÄTEGEHÄUSES
Den Netzstecker aus der Steckdose ziehen und das Gerät mit einem weichen, in mildem Seifenwasser angefeuchteten Tuch
reinigen. Vor erneuter Inbetriebnahme vollständig trocknen lassen.
Keinesfalls scharfe Reinigungsmittel oder Scheuermittel verwenden.
DRUCKKOPFVERSCHLEISS
Der Thermodruckkopf ist ebenso wie der Videokopf einem Verschleiß ausgesetzt. Bei verschlissenem Druckkopf lassen sich
die feinen Bilddetails kaum mehr zufriedenstellend ausdrucken. In diesem Fall ist ein Druckkopfaustausch erforderlich, der von
qualiziertem Servicepersonal vorgenommen werden muß.
ANSCHLUSS VON GERÄTEN AN DEN DIGITAL-FARBDRUCKER
Beim Anschluß von Geräten an den Digital-Farbdrucker sind die entsprechenden Anweisungen in den Gebrauchsanleitung
dieses Gerätes zu beachten. Nach beendetem Drucken muss das Netzkabel gelöst ewerden.
VORSICHT BEI WECHSEL DES AUFSTELLORTS
Bei einem Wechsel des Aufstellorts des Digital-Farbdruckers unbedingt heftige Stöße vermeiden, da diese zu einer Hauptursache
für Schäden werden können. Außerdem hierbei die Netzstecker des Druckers und der angeschlossenen Geräte ziehen.
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
ANDERE HINWEISE
• Ziehen Sie das Druckpapier nicht heraus und berühren Sie es nicht, bis der Druckvorgang abgeschlossen wurde. Eine
Nichtbeachtung dessen könnte zu einer Beeinträchtigung der Druckqualität oder zu einer Fehlfunktion führen.
• Auf dem Druckerpapier oder auf dem Farbträger klebender Staub oder Fremdkörper oder Verformungen, die aufgrund
extrem hoher oder niedriger Temperaturen entstanden sind, könnten zu Farbverlust, ungleichmäßiger Farbverteilung oder
Falten auf den Druckbildern führen.
• Reinigen Sie den Thermokopf und die Walze, nachdem Druckerpapier und Farbträger ausgewechselt wurden; dies
gewährleistet eine einwandfreie Qualität der Ausdrucke.
• Abhängig von der internen Temperatur wird der Druckvorgang während des Druckens u.U. kurzzeitig unterbrochen.
(Die POWER-Anzeige blinkt grün.) Bitte warten Sie, bis der Drucker den Druckvorgang fortsetzt. Berühren Sie nicht das
Druckpapier.
• Entfernen Sie die Ausdrucke nach jedem vollendeten Druckvorgang. Wenn die Ausdrucke nicht entfernt werden, kann es zu
einem Papierstau kommen.
• Leeren Sie regelmäßig den Papierstreifen-Auffangbehälter, um ein Aufstauen der Papierstreifen am Druckausgabeschacht
zu verhindern.
HINWEIS:
BITTE BEACHTEN SIE, DASS DIE IM SPEICHER GESPEICHERTEN BILDER VERLORENGEHEN, WENN ES ZU
STÖRUNGEN AM GERÄT KOMMT.
Akustisches Geräusch
Maschinenlärminformations-Verordnung - 3. GPSGV, der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger
gemäss EN ISO 7779
Vorsichtsmaßnahmen, um ein Herunterfallen
des Druckers zu verhindern
ACHTUNG
Wenn dieser Drucker aufgrund von Stößen oder
aus anderen Gründen herunterfällt, kann dies
Verletzungen verursachen.
Sichern Sie den Drucker zu Ihrer eigenen
Sicherheit mittels der folgenden Methode,
nachdem Sie den Aufstellungsort des Druckers
beschlossen haben.
Sicherungsband (mitgeliefert)
FEHLERSUCHE
SONSTIGES
INHALT
1. Befestigen Sie das Sicherungsband (mitgeliefert)
mit der Schraube (mitgeliefert) am Drucker.
2 Befestigen Sie das andere Ende des
Sicherungsbandes mit der Halbrundholzschraube
(mitgeliefert) am Aufstellungsort.
Schraube (mitgeliefert)
Halbrundholzschraube
(mitgeliefert)
Beilagscheibe
(mitgeliefert)
4
BESONDERE MERKMALE UND FUNKTIONEN
BESONDERE MERKMALE UND FUNKTIONEN
VERFÜGBARE 3 DRUCKGRÖSSEN
3 Druckformate, 10x15 (4x6”) (max. 102 x 152 mm), 13x18 (5x7”) (max. 127 x 178 mm), und 15x20 (6x8”) (max. 152 x 203
mm), können ausgewählt werden.
HOHE AUFLÖSUNG MIT 300 DPI
Modell CP-K60DW-S verfügt über eine hohe Auösung von 300 dpi für präzise Illustrationen und scharfe Fotos.
MASSNAHMEN
VORSICHTS-
DRUCKEN MIT HOHER KAPAZITÄT
Im 10x15 (4x6”) sind maximal 320 Ausdrucke pro Rolle möglich. Eine große ökonomische Druckkapazität pro Rolle reduziert die
Austauschfrequenz.
DRUCKEN MIT HOHER QUALITÄT
Der Farbdrucker CP-K60DW-S arbeitet mit dem Thermosublimationsverfahren und erzeugt Bilder in hoher Qualität. Der Drucker
erzeugt auch Halbtonbilder mit 256 Farbtonstufen für Y, M und C.
DRUCKEN MIT HOHER GESCHWINDIGKEIT
HI-SPEED USB-SCHNITTSTELLE (VER. 2.0)
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
5
AUSPACKEN
AUSPACKEN
Gehen Sie zum Auspacken des Gerätes wie folgt vor. Überprüfen Sie den Inhalt.
MASSNAHMEN
VORSICHTS-
Öffnen Sie den Karton mit dem Drucker an
der Oberseite und entfernen Sie die obere
Polsterung, welche die Zubehörteile enthält, aus
dem Karton.
Entfernen Sie die Schutzpappe und nehmen Sie dann die
Zubehöhteile aus der Polsterung.
Ziehen Sie den Drucker vorsichtig nach oben,
um ihn aus dem Karton herauszunehmen.
Ziehen Sie den Drucker direkt nach oben.
HINWEIS
Dieser Drucker wiegt etwa 12 kg. Den Drucker vorsichtig
handhaben.
Entfernen Sie die Schutzfolie.
Entfernen Sie das beim Transport verwendete Schutzmaterial,
wie die Schutzfolie.
Entfernen Sie den Papierstreifen-Auffangbehälter, bevor Sie den
Drucker tragen.
Halten Sie den Drucker an den Griffen an der Vorder- und
Rückseite wie in der Abbildung gezeigt.
ACHTUNG
• Tragen Sie den Drucker nicht mit angebrachtem
Papierstreifen-Auffangbehälter und indem Sie ihn an der
Unterseite des Papierstreifen-Auffangbehälters halten.
Der Papierstreifen-Auffangbehälter könnte sich lösen und
herunterfallen. Dies könnte Verletzungen oder Schäden
verursachen.
• Wenn die Druckeinheit nicht fest geschlossen ist oder
Sie aus Versehen die OPEN-Taste drücken, kann sich
die Druckeinheit öffnen. Dies kann zu Verletzungen oder
Schäden führen.
Schützender
Karton
Zubehörteile
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
Die Zubehörteile benden sich in der oberen Polsterung. Prüfen Sie, ob alle Teile
vorhanden sind.
Kurzanleitung
CD-ROM
Papierhalter Abstandhalter
Diese Teile benden sich in der jeweiligen Druckereinheit.
Achten Sie darauf, dass alles Schutzmaterial aus der Farbträgerkassette und dem Papierhalter
entfernt werden.
Netzkabel
Kabelbinder
Farbträgekassette
INHALT
Sicherungsband
Schraube, Beilagscheibe
PapierstreifenAuffangbehälter
6
MERKMALE UND FUNKTION
1
5
3
4
2
6
7
8
8
9
VORDERSEITE
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
PAPIERSTREIFEN-AUFFANGBEHÄLTER
Fängt die Papierstreifen auf, die beim Randbeschnitt
anfallen. Leeren Sie regelmäßig den Auffangbehälter,
um ein Aufstauen der Papierstreifen am
Druckausgabeschacht zu verhindern.
HINWEIS
Entfernen Sie den Auffangbehälter, bevor Sie die Tür
öffnen. Wenn die Tür bei befestigtem Auffangbehälter
geöffnet wird, könnten der Drucker oder dieser
Auffangbehälter unter Umständen beschädigt werden.
Entfernen Sie den Auffangbehälter nicht während des
Druckens. Dies könnte eine Fehlfunktion zur Folge haben.
ANSCHLUSSABDECKUNG
Öffnen Sie diese Abdeckung nicht für den normalen
Gebrauch.
ANZEIGE ALARM ( )
Diese Anzeige leuchtet oder blinkt, wenn ein
Papierstau aufgetreten oder die Tür offen ist. Siehe
Seite 17.
DIE TÜR ÖFFNEN
Ziehen Sie die Druckeinheit heraus, indem Sie die
OPEN-Taste drücken und ziehen Sie dann am Knopf,
um die Tür zu öffnen.
Knopf
ANZEIGE PAPER RIBBON ( )
Wenn ein Fehler betreffend des Farbträgers oder
Druckpapiers auftritt, leuchtet oder blinkt diese
Anzeige. Siehe Seite 17.
ANZEIGE POWER ( )
Wenn der Gerät eingeschaltet ist, leuchtet die Anzeige.
Normalerweise leuchtet die Anzeige grün, aber je nach
Druckerstatus blinkt sie oder leuchtet orange. Siehe
Seite 17.
DRUCKAUSGABESCHACHT
Hier tritt das Druckerpapier aus.
OPEN-TASTE ( )
Drücken Sie diese Taste, um die Druckeinheit zu
entarretieren.
DRUCKEINHEIT
Öffnen Sie die Druckeinheit, um Druckpapier oder
einen Farbträger einzulegen. Drücken Sie die
OPEN-Taste, um die Druckeinheit zu entarretieren.
TÜR
Öffnen Sie die Tür, um Druckpapier einzulegen.
PAPIERSTREIFEN-AUFFANGBEHÄLTER
Haken Sie den Papierstreifen-Auffangbehälter ein und ziehen
Sie ihn nach oben, um ihn fest anzubringen. Halten Sie den
Griff an der unteren Seite fest und ziehen Sie daran, um den
Papierstreifen-Auffangbehälter zu entfernen.
FEHLERSUCHE
SONSTIGES
INHALT
1
Druckeinheit Tür
2
7
MERKMALE UND FUNKTION
4
2
1
3
5
POWER-SCHALTER
Verwenden Sie diese Taste zum EIN- und
AUSSCHALTEN des Druckers.
RÜCKWAND
USB-ANSCHLUSS
Wird zum Anschluss des USB-Kabels verwendet.
Siehe Seite 16.
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
NETZBUCHSE (AC LINE)
Hier wird das mitgelieferte Netzkabel angeschlossen.
Stecken Sie das Kabel fest ein.
LÜFTERABDECKUNG / HANDHABUNG
BEIM TRANSPORT
Wenn Sie den Drucker tragen, halten Sie ihn an
diesem Griff sowie am oberen Vorderbereich des
Druckers fest.
BEFESTIGUNGSLÖCHER FÜR
KABELBINDER
Befestigen Sie das Netzkabel oder USB-Kabel mit den
Kabelbindern (mitgeliefert).
FEHLERSUCHE
SONSTIGES
INHALT
DAS NETZKABEL UND USB-KABEL BEFESTIGE
1. Wickeln Sie einen Kabelbinder (mitgeliefert) um das
Netzkabel oder das USB-Kabel.
2. Führen Sie den Kabelbinder durch das Befestigungsloch
auf der Rückseite des Geräts und ziehen Sie ihn fest.
(Beispiel)
Befestigungsloch für Kabelbinder
8
VOR INBETRIEBNAHME
DRUCKER-EINRICHTUNGSPROZEDUR
Richten Sie den Drucker wie unten aufgelistet vor dem Drucken ein.
MASSNAHMEN
VORSICHTS-
Bringen Sie die einstellbaren Papierführungen
(Siehe Seite 10.)
in die richtige Position.
Legen Sie das Druckerpapier in den Drucker
(Siehe Seiten 11 - 12.)
ein.
Legen Sie den Farbträger in den Drucker ein.
Verbinden Sie den Drucker mit einem PC.
Stellen Sie sicher, die Druckereinheit zu schließen, nachdem die Einrichtungsprozedur abgeschlossen ist.
(Siehe Seiten 13 - 14.)
(Siehe Seite 16.)
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
9
VOR INBETRIEBNAHME
POSITIONIERUNG DER EINSTELLBAREN PAPIERFÜHRUNG
Stellen Sie die Papierführungen entsprechend der Papierbreite ein.
Einstellbare Papierführungen
Für Papier der Größe 13x18(5x7”)
(Breite 5”)
Für Papier der Größe
10x15(4x6”) oder 15x20(6x8”)
(Breite 6”)
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
WIE DIE EINSTELLBAREN PAPIERFÜHRUNGEN VERSCHOBEN WERDEN
Drücken Sie die Klammer auf der einstellbaren Papierführung und schieben Sie sie nach
rechts oder links.
Klammer
Schieben Sie die Papierführung bis sie stoppt. Die Papierführung rastet ein.
Schieben Sie die andere Papierführung auf die gleiche Weise.
HINWEIS
Stellen Sie sicher, die einstellbaren Papierführungen auf die Breite des Papiers festzusetzen. Sind sie nicht richtig
positioniert, kann es unter Umständen zu Fehlfunktionen, wie z.B. zu einem Papierstau und zu einer falsch ausgerichteten
Druckposition kommen.
HINWEIS
Wenn Sie Papier des Formats 10x15 (4x6”) oder 15x20 (6x8”) verwenden, (mit einer Breite von 152 mm), nachdem ein
Papierformat von 13x18 (5x7”) für längere Zeit verwendet oder größere Mengen dieser Formate ausgedruckt wurden (mit
einer Breite von 127 mm), kann eine Reinigung des Thermokopfes erforderlich sein. Für die Reinigung des Thermokopfes
siehen Seite 21.
Unter gewissen Umständen führt selbst die Reinigung des Thermokopfes allerdings zu keiner Verbesserung der
Druckqualität. In diesem Fall ist ein Auswechseln des Thermokopfes erforderlich. Für weitere Einzelheiten ziehen Sie
Ihren Vertragshändler zu Rate.
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
10
VOR INBETRIEBNAHME
EINLEGEN DES DRUCKPAPIERS
Abstandshalter
Konsultieren Sie für Anweisungen zur Verwendung der Abstandshalter die
Schnellanleitung.
Papierhalter
MASSNAHMEN
VORSICHTS-
Abstandshalter
Wie die Abstandshalter befestigt werden
1. Bringen Sie den Abstandshalter bei zurückgezogenen Papieransch-
Stoppern an.
2. Drehen Sie den Abstandshalter, bis die Verriegelungen geschlossen sind.
Wenn Sie die Abstandshalter von den Papieranschen entfernen, wenden
Sie das oben aufgeführte Verfahren in umgekehrter Reihenfolge an.
Befestigen Sie die mitgelieferten Papierhalter an beiden Seiten
des Druckpapiers.
Zur Montage der Papierhalter, drücken Sie die Arretierungen auf dem Papierhalter
zusammen (siehe Bild) und schieben Sie sie so in den Schaft der Papierrolle.
Lassen Sie danach die Arretierungen des Papierhalters los und überprüfen Sie den
korrekten Sitz des Papierhalters auf der Papierrolle (das gilt für beide Seiten).
HINWEIS
• Klemmen Sie Ihre Finger nicht ein.
• Entfernen Sie den Aufkleber noch nicht von der Druckpapierrolle.
• Lockern Sie die Papierrolle nicht. Kniche oder Dellen auf dem Druckerpapier
können unter Umständen zu einer Beeinträchtigung der Druckqualität führen.
Verriegelung
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
ACHTUNG
• Halten Sie das Druckpapier aufrecht, wenn Sie es einlegen.
• Wenn Sie das Druckpapier seitlich einlegen, kann es sich aufrollen und
herunterfallen. Dies kann Verletzungen zur Folge haben.
HINWEIS
• Fingerabdrücke oder Staub auf den Oberächen der Verbrauchsmaterialien
beeinträchtigen die Druckqualität und können Papierstaus verursachen.
Aufkleber
FALSCH KORREKT
INHALT
11
VOR INBETRIEBNAHME
Drücken Sie den POWER-Schalter auf der Rückseite, um das
Gerät einzuschalten.
Nachdem sich die Farbe der POWER-Anzeige von orange
nach grün geändert hat, drücken Sie die OPEN-Taste, um die
Druckeinheit zu entarretieren.
POWER-Schalter
OPEN-Taste
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
Entfernen Sie den Papierstreifen-Auffangbehälter und ziehen
Sie dann am Knopf, um die Tür zu öffnen.
Legen Sie das Druckpapier in das Gerät ein.
Platzieren Sie das Druckpapier in der korrekten Ausrichtung.
Stellen Sie sicher, dass das Druckerpapier korrekt eingelegt ist.
ACHTUNG
Üben Sie keinen Druck auf die Druckeinheit oder die Tür aus.
Wenn Sie auf die geöffnete Druckeinheit oder Tür drücken, kann das jeweilige Teil
herunterfallen und Verletzungen oder Schäden verursachen.
HINWEIS
• Schalten Sie unbedingt die Stromversorgung
ein, bevor das Druckpapier einführen. Bei
Nichtbeachtung kann dies einen Papierstau
verursachen.
• Legen Sie das Druckpapier vorsichtig in das
Gerät ein. Lassen Sie es nicht in das Gerät fallen,
ansonsten kann dies zur Beschädigung des Printers
führen.
Richtung des Papiereinschubs
Entfernen Sie den Aufkleber und setzen Sie das Druckpapier
zwischen Rolle und Führung ein - wie rechts gezeigt - damit
das Druckpapier vorgeschoben wird. Stoppen Sie den
Druckpapiervorschub, sobald der Summer ertönt.
Entfernen Sie den Aufkleber, bevor Sie das Druckpapier zwischen der Walze und
der Führung einlegen. Stellen Sie sicher, dass das Papier glatt eingelegt ist.
Der Summton ertönt so lange, bis die Druckeinheit geschlossen wird.
HINWEIS
Halten Sie die Walzen sauber. Schmutz auf den Walzen kann zu schlechter
Druckqualität führen.
Knopf
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
Druckerpapier
Rolle
HINWEIS
• Wenn Sie das Druckpapier herausnehmen, ziehen Sie es nach oben zu sich
hin, indem Sie die Papierhalter festhalten.
•
Stellen Sie sicher, dass das Gerät eingeschaltet ist, bevor das Druckpapier
ausgetauscht wird. Stellen Sie sicher, daß das Druckpapier korrekt eingelegt ist.
• Wenn Sie die folgenden Schritte mit welligem Papier ausführen, kann das
Druckpapier beschädigt werden.
Schließen Sie die Tür.
Führung
Rolle
12
VOR INBETRIEBNAHME
3
4
1 2
3
4
1 2
EINLEGEN DES FARBTRÄGERS
Setzen Sie nach dem Einlegen des Druckerpapiers die Farbkassette in das Gerät ein.
Legen Sie das Farbträger in die Farbträgerkassette ein, bevor Sie die Farbträgerkassette
in den Drucker einlegen.
Es wird empfohlen, den Thermokopf zu reinigen, nachdem Druckerpapier und Farbträger
ausgewechselt wurden; dies gewährleistet eine einwandfreie Qualität der Ausdrucke.
HINWEIS
• Legen Sie die Farbträgerkassette auf eine ache Oberäche und legen Sie den
Farbträger ein.
• Wählen Sie für das Einlegen des Farbträgers einen Ort aus, der staubfrei ist.
Das Ablagern von Staub oder Verschmutzungen auf dem Farbträger führt zu
einer Beeinträchtigung der Druckqualität.
• Stellen Sie sicher, dass die Nasen der Farbträgerrollen in der
Farbträgerkassette korrekt eingelegt sind.
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
Legen Sie den Farbträger wie unten gezeigt in die
Farbträgerkassette ein.
Stellen Sie sicher, dass der Farbträger korrekt installiert ist.
Führung
Achse
Farbträger
Versichern Sie sich, dass die Farbträgerwalze fest in die Führungen eingesetzt ist.
Drehen Sie die Achse, um das Band zu straffen.
Griff
Farbträgerkassette
Platzieren Sie die Farbträgerkassette mit dem Farbträger
so wie in der Abbildung gezeigt.
Gleichen Sie, um die Farbträgerkassette einzulegen, die vorstehenden
Teile auf beiden Seiten mit den Führungen auf der rechten und linken Seite
im Inneren der Druckeinheit an und schieben Sie die Kassette schräg
hinein.
Bringen Sie die Farbträgerkassette fest an der Rückseite an, indem Sie
den Griff halten.
HINWEIS
Berühren Sie nicht den Thermokopf.
Fingerabdrücke oder Staub auf dem Thermokopf führen zu einer
Beeinträchtigung der Druckqualität.
Führungen
Vorstehendes Teil
Griff
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
Berühren Sie gleich nach dem Druckvorgang nicht den Thermokopf,
da er sehr heiß ist. Wenn er berührt wird, können Verbrennungen
oder Verletzungen die Folge sein.
Beachten Sie, dass der Thermokopf auf elektrostatische Ladung sehr
empndlich ist. Der Thermokopf könnte beschädigt werden, wenn
Sie ihn bei in Ihrem Körper aufgebauter elektrostatischer Ladung
berühren.
ACHTUNG
HINWEIS
13
VOR INBETRIEBNAHME
Drücken Sie auf die Druckeinheit, um sie zu schließen.
Schließen Sie die Druckeinheit, indem Sie sie von vorne auf der linken und rechten
Seite mit beiden Händen anschieben.
Wenn neues Druckpapier eingelegt wurde und die Druckeinheit im eingeschalteten
Zustand geschlossen wird, wird das Papier automatisch eingezogen und
abgeschnitten.
ACHTUNG
Wenn Sie die Druckeinheit schließen, achten Sie bitte darauf, dass Sie
Ihre Hände nicht zwischen dem Drucker und der Druckeinheit einklemmen.
Anderenfalls könnten Sie sich verletzen.
HINWEIS
• Wenn Sie die Druckeinheit schließen
Klicken hören.
• Falls die PAPER RIBBON-Anzeige aueuchtet, wenn die Druckeinheit
geschlossen wird, wurde das Druckpapier wahrscheinlich nicht korrekt
eingelegt.
Öffnen Sie in diesem Fall die Druckeinheit, um sicherzustellen, dass das
Druckpapier korrekt eingelegt wurde. Schließen Sie dann die Druckeinheit
wieder.
• Wenn die Papierrolle mehr als drei Mal neu eingelegt wird, wird das
Druckpapier u.U. schneller verbraucht als der Farbträger.
, drücken Sie sie so lange, bis Sie ein
Das Einlegen des Farbträgers und des Druckerpapiers ist
abgeschlossen.
HINWEIS
• Stellen Sie sicher, dass das Druckerpapier und der Farbträger gleichzeitig
ersetzt werden. Eine größere Menge Druckpapier kann übrigbleiben, abhängig
von den Verwendungsbedingungen.
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
HINWEIS
• Leeren Sie regelmäßig den Papierstreifen-Auffangbehälter, um ein Aufstauen
der Papierstreifen am Druckausgabeschacht zu verhindern. Achten Sie darauf,
immer die Papierstreifen aus dem Auffangbehälter zu entfernen, wenn Sie das
Papier und den Farbträger auswechseln.
• Reinigen Sie immer den Thermokopf und die Walze, wenn Sie das Druckpapier
und den Farbträger auswechseln. Hinsichtlich der Reinigung lesen Sie
„REINIGUNG“ (auf den Seiten 21 und 22).
SONSTIGES
INHALT
14
VOR INBETRIEBNAHME
HANDHABUNG DER VERBRAUCHSMATERIALIEN
VOR DEM DRUCKEN
• Fingerabdrücke oder Staub auf der zu bedruckenden Seite des Papiers können zu schlechter Druckqualität führen und
Papierstaus verursachen.
• Wenn das Druckerpapier oder der Farbträger plötzlich von einem kalten an einen warmen Ort transportiert wird, kommt
es auf der Oberäche zu Kondensation, was zu Papierstaus oder einer Beeinträchtigung der Druckqualität führen kann.
Lassen Sie das Papier vor der Benutzung einige Zeit im Raum liegen, damit sich dessen Temperatur stabilisieren kann.
• Wenn Sie Druckpapier öfter als vorgesehen einlegen, kann die angegebene Anzahl von Ausdrucken u.U. nicht erreicht
werden. Außerdem kann die angegebene Anzahl von Ausdrucken u.U. nicht erreicht werden, wenn Sie das Druckpapier
auswechseln, bevor es verbraucht ist.
NACH DEM DRUCKEN
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
• Wenn das Papier mit Lösungsmitteln in Berührung kommt (Alkohol, usw.), kann sich der Ausdruck verfärben.
• Die Verfärbung der Ausdrucke wird beschleunigt, wenn das Druckerpapier mit weichen Vinyl-Chloriden o.ä. in Berührung
kommt.
• Vermeiden Sie es, Ausdrucke in direktem Sonnenlicht oder an Orten zu lagern, wo eine hohe Luftfeuchtigkeit herrscht.
AUFBEWAHRUNG DER VERBRAUCHSMATERIALIEN
• Bewahren Sie das Druckpapier und das Farbträger nicht in einem Behälter auf, der aus weichem PVC besteht. Aufgrund
einer chemischen Reaktion könnten Druckpapier und Farbträger unter Umständen entfärbt werden.
• Bewahren Sie das Druckpapier und das Farbträger nicht in direktem Sonnenlicht auf und halten Sie beides von
Heizgeräten fern; lagern Sie das Druckpapier und das Farbträger an einem kühlen, dunklen Ort bei einer Temperatur
zwischen 5°C und 30°C und bei einer Luftfeuchtigkeit zwischen 20 % und 60 % (relative Luftfeuchtigkeit).
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
15
INHALT
an USB-Anschluss
PC Digital-Farbdrucker
an USBAnschluss
VOR INBETRIEBNAHME
ANSCHLUSS AN EIN GERÄT MIT USB-SCHNITTSTELLE
ANSCHLUSS AN EINEM PC (BEISPIEL)
Prüfen Sie vor der Verbindungsprozedur, ob der Drucker eingeschaltet ist.
Schalten Sie den PC ein.
MASSNAHMEN
VORSICHTS-
Verbinden Sie den Drucker und den PC mit einem USB-Kabel.
HINWEIS
USB-Kabel wird nicht mitgeliefert. Nutzen Sie nur Kabel, die für den USB 2.0-Standard ausgelegt sind und max. 2 m
lang sind.
HINWEIS
Bitte schauen Sie auf folgender Web-Site nach den Druckerinformationen.
http://www.MitsubishiElectric.co.jp/vcp/
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
16
FEHLERMELDUNGEN & ABHILFEMASSNAHMEN
FEHLERANZEIGEN DES BEDIENFELDS UND ABHILFEMASSNAHMEN
Wenn aus irgendeinem Grund der Druckbetrieb nicht möglich sein sollte oder ein Fehler während des Druckbetriebs
auftreten sollte, leuchten oder blinken die Anzeigen auf dem Bedienfeld. Verfahren Sie in einem derartigen Fall wie
nachfolgend aufgeführt.
: Ständig ein : Aus : Blinkend
ALARM PAPER RIBBON POWER Ursachen und Abhilfemaßnahmen Seite
Der Drucker bendet sich im Bereitschaftsmodus.
(Orange)
(Grün)
(Grün)
(Grün)
(Grün)
(Grün)
Verbinden Sie den Drucker mit einem USB-Kabel,
falls er nicht verbunden ist.
Es dauert u.U. eine kurze Weile, bis der Drucker
bereit ist, Bilder auszudrucken, nachdem die
Bilddaten gesendet wurden.
Die Druckeinheit ist offen.
• Schließen Sie die Druckeinheit.
Ein Papierstau oder ein Problem mit dem
Farbträger ist aufgetreten.
• Beziehen Sie sich auf den Abschnitt
„Beseitigung von Papierstaus“.
Die Temperatur des Thermokopfes ist zu hoch
oder zu niedrig.
• Warten Sie, bis die Anzeige erlischt. Wenn die
Anzeige aufhört zu blinken, druckt der Drucker
automatisch weiter.
Während die Druckeinheit in Betrieb ist, darf die
Klappe nicht geöffnet oder die Stromversorgung
ausgeschaltet werden.
Es wurde ein Farbträger installiert, was für diesen
Drucker nicht verfügbar ist.
• Legen Sie einen neuen Farbträger ein.
Die eigentliche Kombination von Farbträger und
Druckerpapier stimmt nicht mit der über den PC
durchgeführten Einstellung überein.
• Öffnen Sie die Druckeinheit und vergewissern
Sie sich, dass die tatsächliche Kombination
von Farbträger und Druckpapier mit der am PC
vorgenommenen Einstellung übereinstimmt.
Schließen Sie nach der Überprüfung die
Druckeinheit.
Es ist kein Druckpapier oder Farbträger eingelegt.
Das Druckpapier oder der Farbträger ist
verbraucht.
• Legen Sie neues Druckpapier oder einen
neuen Farbträger ein.
Andere Fehler
7
16
7
18
7
13-14
11-14
20
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
INHALT
(Grün)
Wenn die ALARM- oder PAPER RIBBON-Anzeige leuchtet oder blinkt, öffnen Sie die Tür und führen Sie die oben genannten
Gegenmaßnahmen aus.
17
FEHLERMELDUNGEN & ABHILFEMASSNAHMEN
BESEITIGUNG VON PAPIERSTAUS
Drücken Sie die OPEN-Taste, um die Druckeinheit zu öffnen.
Stellen Sie sicher, dass das Gerät eingeschaltet ist, bevor Sie die Druckeinheit
öffnen.
Entfernen Sie die Farbträgerkassette.
Öffnen Sie die Tür.
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
Ziehen Sie den beschädigten Teil des Druckpapiers in Richtung
des Pfeils heraus.
Schneiden Sie den defekten Teil des Druckpapiers mit einer
Schere ab.
HINWEIS
• Stellen Sie sicher, dass der gedruckte Teil des Druckpapiers abgeschnitten
wird. Wenn ein Bild auf vorgedrucktem Papier ausgedruckt wird, kann das
Farbträger auf dem Druckpapier kleben bleiben und zerreißen.
• Reinigen Sie unbedingt den Thermokopf und die Walze. Lesen Sie
„REINIGUNG“ (auf den Seiten 21 und 22).
Entfernen Sie das Druckpapier.
HINWEIS
• Ein eventueller Durchhang des Druckpapiers muss restlos entfernt werden.
Wenn die Tür bei durchhängendem Druckpapier geschlossen wird, kann dies
einen Papierstau verursachen.
Installieren Sie das Druckerpapier und den Farbträger mit der
Kassette. (Siehe Seite 11-15.)
FEHLERSUCHE
SONSTIGES
INHALT
Schließen Sie die Tür.
Schließen Sie die Druckeinheit, indem Sie sie hineinschieben.
18
FEHLERMELDUNGEN & ABHILFEMASSNAHMEN
REPARATUR EINES GERISSENEN FARBBANDES
LegenSiedieFarbträgerkassettemitdemgerissenenFarbträgeraufeineache,saubere
Oberäche.
Kleben Sie die beiden Enden des Farbbandes längs mit einem Streifen durchsichtigem
Klebeband zusammen.
Klebeband
Drehrichtung der
Achse
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
Drehen Sie die Achse des Farbträgers in Pfeilrichtung, so dass das Klebeband nicht mehr
sichtbar ist.
Legen Sie die Farbträgerkassette in den Drucker ein.
FEHLERSUCHE
SONSTIGES
INHALT
19
FEHLERMELDUNGEN & ABHILFEMASSNAHMEN
BEVOR SIE DEN KUNDENDIENST RUFEN
Nehmen Sie bei den folgenden Symptomen eine erneute Geräteprüfung vor, bevor Sie den Kundendienst anrufen.
Symptom Überprüfungen und mögliche Abhilfe
Das Gerät läßt sich nicht einschalten. Ist das Netzkabel ausgesteckt?
→ Stecken Sie das Netzkabel in die Netzsteckdose.
→ Die Schutzschaltung ist möglicherweise aktiviert. Schalten Sie das
Gerät aus und warten Sie ca. 2 Minuten. Schalten Sie dann das Gerät
wieder ein.
Die Druckeinheit lässt sich nicht öffnen. Haben Sie das Gerät während des Druckvorgangs ausgeschaltet?
→ Schalten Sie das Gerät ein und öffnen Sie dann die Druckeinheit.
Das Bild wird nicht gedruckt. Leuchtet oder blinkt die PAPER RIBBON-Anzeige oder die ALARM-
Anzeige?
→ Siehe „Beseitigung von Papierstaus“.
Wurden Daten in der adäquaten Größe an das Gerät gesendet?
→ Stellen Sie sicher, dass Bilddaten in der adäquaten Größe an das
Gerät gesendet werden.
Ist das Druckpapier oder der Farbträger verbraucht?
→ Prüfen Sie diese.
Ist die Druckeinheit fest eingesetzt?
→ Setzen Sie die Druckeinheit fest ein.
→ Wenn die Anzeigen weiter leuchten oder blinken, obwohl die oberen
Schritte durchgeführt werden, entfernen Sie den Farbträger und das
Druckpapier und legen Sie beides erneut ein.
Ein Fehler kann nicht beseitigt werden. → Schalten Sie das Gerät aus und wieder ein, nachdem Sie sich
vergewissert haben, dass die Druckeinheit fest eingesetzt ist.
Die Initialisierung des Druckers wird gestartet.
→ Drücken Sie den Schalter im Inneren des Lochs auf der Vorderseite
mit einem dünnen Stäbchen o.ä. länger als fünf Sekunden.
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
Schalter
TRANSPORTANLEITUNGEN
Wenn dieses Gerät aus irgendeinem Grund wie z. B. Reparaturen transportiert werden soll, befolgen Sie die unten stehenden
Anleitungen.
1. Verwenden Sie die Originalverpackung.
Die Originalverpackung hält möglicherweise nicht länger als einen Transport. Wenn das Gerät mit der Verpackung für mehr
als einen Transport verwendet wird, kann keine Garantie übernommen werden.
Kaufen Sie eine andere Verpackung, wenn dieses Gerät erneut transportiert werden soll.
Verpacken Sie den Drucker, nachdem Sie das Zubehör (Farbträger und Druckpapier) entfernt haben.
2. Schließen Sie die Druckeinheit fest.
Wenn Sie die Druckeinheit schließen, drücken Sie sie so lange, bis Sie ein Klicken hören.
ACHTUNG
Wenn die Druckeinheit nicht fest geschlossen ist oder Sie aus Versehen die OPEN-Taste drücken, kann sich die
Druckeinheit öffnen. Dies kann zu Verletzungen oder Schäden führen.
3. Falls das Farbträger, das Druckpapier oder die Farbträgerkassette nicht herausgenommen
werden kann, lassen Sie sich bitte von Ihrem Händler beraten.
INHALT
20
REINIGUNG
Wenn der Drucker wie unten angegeben gereinigt wird, arbeitet er zuverlässig, und seine Lebensdauer kann sich verlängern.
Es wird empfohlen, zur Reinigung Handschuhe zu tragen, um Verletzungen zu vermeiden.
Schalten Sie vor dem Reinigen das Gerät unbedingt aus.
FILTERREINIGUNG
Reinigen Sie den Filter und den Lüftungseinlass mit einem Staubsauger, wie auf der
rechten Seite gezeigt.
Filter (innen)Lüftungseinlass
MASSNAHMEN
VORSICHTS-
THERMOKOPF-REINIGUNG
Drücken Sie die OPEN-Taste, um die Druckeinheit zu öffnen.
Entfernen Sie die Farbträgerkassette aus dem Drucker.
Vorbereitungen
Alkohol (Ethylalkohol o.ä.)
Weiches und sauberes Tuch
Wenn Linien auf den Ausdrucken erscheinen, reinigen Sie den Thermokopf.
Wischen Sie den Reinigungsbereich des Kopfes (wie auf der rechten Seite dargestellt)
sorgfältig mit einem Tuch ab, auf das Sie zuvor eine kleine Menge Alkohol gegeben
haben.
HINWEIS
• Beschädigen Sie den Thermokopf nicht.
• Wenn die schlechte Druckqualität damit nicht behoben ist, muss der Druckkopf
ausgetauscht werden. Wenden Sie sich an Ihren Vertragshändler.
ACHTUNG
Der Thermokopf ist kurz nach dem Drucken sehr heiß. Warten Sie mit der
Reinigung bis der Thermokopf sich abgekühlt hat.
HINWEIS
Der Thermokopf kann beschädigt werden, wenn Sie ihn bei in Ihrem Körper
aufgebauter elektrostatischer Ladung berühren.
Druckoberäche
etwa 12 mm
Thermokopf
152 mm
Linien
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
etwa 12 mm
SONSTIGES
Beim Reinigen des Thermokopfes achten Sie darauf, dass nicht zuviel Druck
HINWEIS
auf die Abzugsrolle im unteren Bereich des Thermokopfes ausgeübt wird. Wenn
die Abzugsrolle zu stark belastet wird, kann sie sich verformen, was zu einer
Verschlechterung der Druckqualität führt.
Reinigungsbereich des
Thermokopfes
INHALT
Abzugsrolle
21
REINIGUNG
REINIGUNG DER WALZE
Vorbereitungen
Alkohol (Ethylalkohol o.ä.)
Weiches und sauberes Tuch
Reinigen Sie die hintere Seite der Rolle.
Wischen Sie den schwarzen Teil sorgfältig mit einem Tuch ab, auf das Sie zuvor eine
kleine Menge Alkohol gegeben haben.
Wischen Sie die ganze Walze ab, indem Sie sie drehen.
PAPIERHALTER-REINIUNG
Walze
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
Reinigen Sie die Teile, die mit den Druckpapierseiten wie rechts gezeigt in Berührung
kommen.
Wischen Sie die Teile sorgfältig mit einem Tuch ab, auf das Sie zuvor eine kleine Menge
Alkohol gegeben haben.
REITUNGEN
VORBE-
Reinigungsbereich
FEHLERSUCHE
SONSTIGES
22
INHALT
TECHNISCHE DATEN
TECHNISCHE DATEN
Geräteart Digitale Farbdrucker
Modell CP-K60DW-S
Druckverfahren Thermosublimation
fortlaufender 3-Farbendruck (gelb, magenta und zyan) plus Oberächen-Lamination
Druckauösung 300 x 300 dpi (dpi : dots per inch)
Punktauösung 10x15 (4x6”)
13x18 (5x7”)
15x20 (6x8”)
Druckgröße 10x15 (4x6”)
13x18 (5x7”)
15x20 (6x8”)
Anzahl der Abstufungen 256 (8 bit) für jede Farbe
Papiereinzug Automatisch
Schnittstelle Hi-Speed USB Ver. 2.0
Betriebsspannung Wechselspannung 220 - 240 V 50/60 Hz, Wechselspannung 120 V 50/60 Hz
Leistungsaufnahme 2,4 A (AC220 - 240 V, 50/60 Hz)
4,6 A (AC120 V, 50/60 Hz)
Betriebsbedingungen Temperatur : 15°C - 30°C
Luftfeuchtigkeit : 30% - 80% (relative, Keine Kondensation)
Betriebslage Neigungswinkel : Horizontal ±5°
Äußere Abmessungen 275 (Breite) x 446 (Tiefe) x 170 (Hohe) mm
Gewicht etwa. 12 kg (außer dem Zubehör)
Standardzubehör Netzkabel (Für 230 V),Farbträgerkassette (1), CD-ROM (1), Papierhalter (1 Satz),
Abstandhalter (2), Kurzanleitung (1), Papierstreifen-Auffangbehälter (1), Kabelbinder (2),
Sicherungsband (1), Schraube für Sicherungsband (2), Beilagscheibe (1)
1218 x 1864 Dots
1568 x 2128 Dots
1864 x 2422 Dots
102 x 152mm (ohne Rahmen)
127 x 178mm (ohne Rahmen)
152 x 203mm (ohne Rahmen)
MASSNAHMEN
VORSICHTS-
AUSSTATTUNGS-
MERKMALE
REITUNGEN
VORBE-
FEHLERSUCHE
SONSTIGES
Druckgröße und äußere Abmessungen zeigen typische Werte.
Die Gestaltung und die technischen Daten können ohne Vorankündigung geändert werden.
Inhalt der CD-ROM
• Bedienungsanleitung
INHALT
23
