MITSUBISHI CP-D707DW, CP-D70DW User Manual

IMPRIMANTE COULEUR NUMÉRIQUE

MODÈLE

CP-D70DW
CP-D707DW

MANUEL DE L’UTILISATEUR

CE MANUEL DE L’UTILISATEUR EST
IMPORTANT. LISEZ-LE AVANT D’UTILISER
VOTRE IMPRIMANTE COULEUR
NUMÉRIQUE.

CP-D70DW CP-D707DW

Par la présente, Mitsubishi Electric Corporation, déclare l’imprimante couleur numérique est
conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/
CE.

INFORMATION

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

ATTENTION:

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR.

AFIN DE REDUIRE LE RISQUE DE CHOC ELECTRIQUE NE PAS DEMONTER LE
COUVERCLE (OU L’ARRIERE).
LES PIECES A L’INTERIEUR NE SONT PAS REPARABLES PAR L’UTILISATEUR.
VEUILLEZ VOUS REFERER AU PERSONNEL DE SERVICE QUALIFIE.

Le symbole composé d’un éclair terminé par une èche, avec un triangle équilatéral, est

destiné à avertir l’utilisateur de la présence d’un “voltage dangereux” sans isolation à

l’intérieur du produit d’une force sufsant à provoquer un risque de choc électrique.

Le symbole composé d’un point d’exclamation avec un triangle équilatéral est destiné
à avertir l’utilisateur de la présence d’instructions de fonctionnement et d’entretien (de
service) importantes dans la documentation accompagnant le dispositif.

CARACTÉRISTIQUES

Le symbole “Attention, surface chaude” indique que l’élément ainsi marqué peut être

très chaud et ne doit pas être touché.

Le symbole “Avertissement de décharge électrostatique (DES)” indique que des

problèmes (incluant le dysfonctionnement de l’appareil) peuvent survenir dans certaines

conditions à cause de l’électricité statique.

Le symbole “ARRET/MARCHE” indique la connexion ou la déconnexion avec le courant
du secteur, au moins pour les interrupteurs secteur.

Le symbole “Courant alternatif” indique que l’appareil ne peut fonctionner qu’avec du
courant alternatif.

Le fonctionnement est soumis aux deux conditions suivantes :
(1) cet appareil peut ne pas causer d’interférence, et
(2) cet appareil doit accepter toute interférence, y compris les interférences pouvant causer un

fonctionnement non désiré de l’appareil.

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

ATTENTION:

Aux USA ou au Canada, utilisez le cordon d’alimentation CA en accord
avec les recommandations ci-dessous, de façon à respecter les normes
UL60950-1 et CAN/CSA C22.2 No. 60950-1-03.
Connexion à une prise 120V dans la chambre ou sur le générateur de
l’hôte.
Le cordon d’alimentation CA doit être approuvé comme UL ou CSA et du
type SVT, taille 16 ou 18AWG, le câble doit être d’une longueur de 2 m ou
moins et du type IEC60320-1/C13, le connecteur doit être 125 V 10 A ou
plus du type NEMA 5-15, la prise 125 V 10 A ou plus.

Utiliser le cordon d’alimentation CA comme indiqué ci-dessus, an de ne

pas causer d’interférences avec la réception radio ou de la télévision.
Si vous utilisez d’autres câbles, cela risque de causer des interférences
avec la réception radio ou de la télévision.

ATTENTION:

En Europe, veuillez utiliser le cordon d’alimentation CA en accord avec les
recommandations ci-dessous, de façon à respecter les normes EN60950-1.
Connexion à une prise 230 V dans la chambre ou sur le générateur de
l’hôte.

Le cordon d’alimentation secteur d’un diamètre de 0,75 mm2 ou plus, d’une

longueur de 2 m de type IEC60320-1/C13 est approuvé VDE.

La che secteur à pour référence 250 V 10 A et de type CEE(7)VII.
Utiliser le cordon d’alimentation CA comme indiqué ci-dessus, an de ne

pas causer d’interférences avec la réception radio ou de la télévision.
Si vous utilisez d’autres câbles, cela risque de causer des interférences
avec la réception radio ou de la télévision.

CARACTÉRISTIQUES

DES PANNES

DEPISTAGE

ATTENTION:

La prise de courant doit être installée à proximité de l’appareil et doit être facilement
accessible.

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité
supérieure qui peuvent être recyclés et/ou réutilisés.

Ce symbole signie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la
n de leur durée de service, doivent être éliminés séparément des ordures ménagères.
Si un symbole chimique est imprimé sous le symbole illustré ci-dessus, il signie que la batterie ou

l’accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :
Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Dans l’Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et

électroniques, les batteries et les accumulateurs usagés.

Nous vous prions donc de coner cet équipement, ces batteries et ces accumulateurs à votre centre local de

collecte/recyclage.
Aidez-nous à conserver l’environnement dans lequel nous vivons !

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont
traitées ou éliminées de manière inappropriée, peuvent s’avérer potentiellement dangereuses pour la santé

humaine et pour l’environnement.

Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine.

Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec

vos ordures ménagères.

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

TABLE DES MATIÈRES

TABLE DES MATIÈRES

Table des matières .................................................................................1

Précautions.............................................................................................2-4

Caracteristiques speciques...................................................................5

Deballage ...............................................................................................6

Particularités et fonctions .......................................................................7-8

Panneau avant ........................................................................................7

Panneau arrière .......................................................................................8

Avant l’utilisation .....................................................................................9-16

Procedure de reglage de l’imprimante ....................................................9

Positionnement du guide papier ajustable ..............................................10

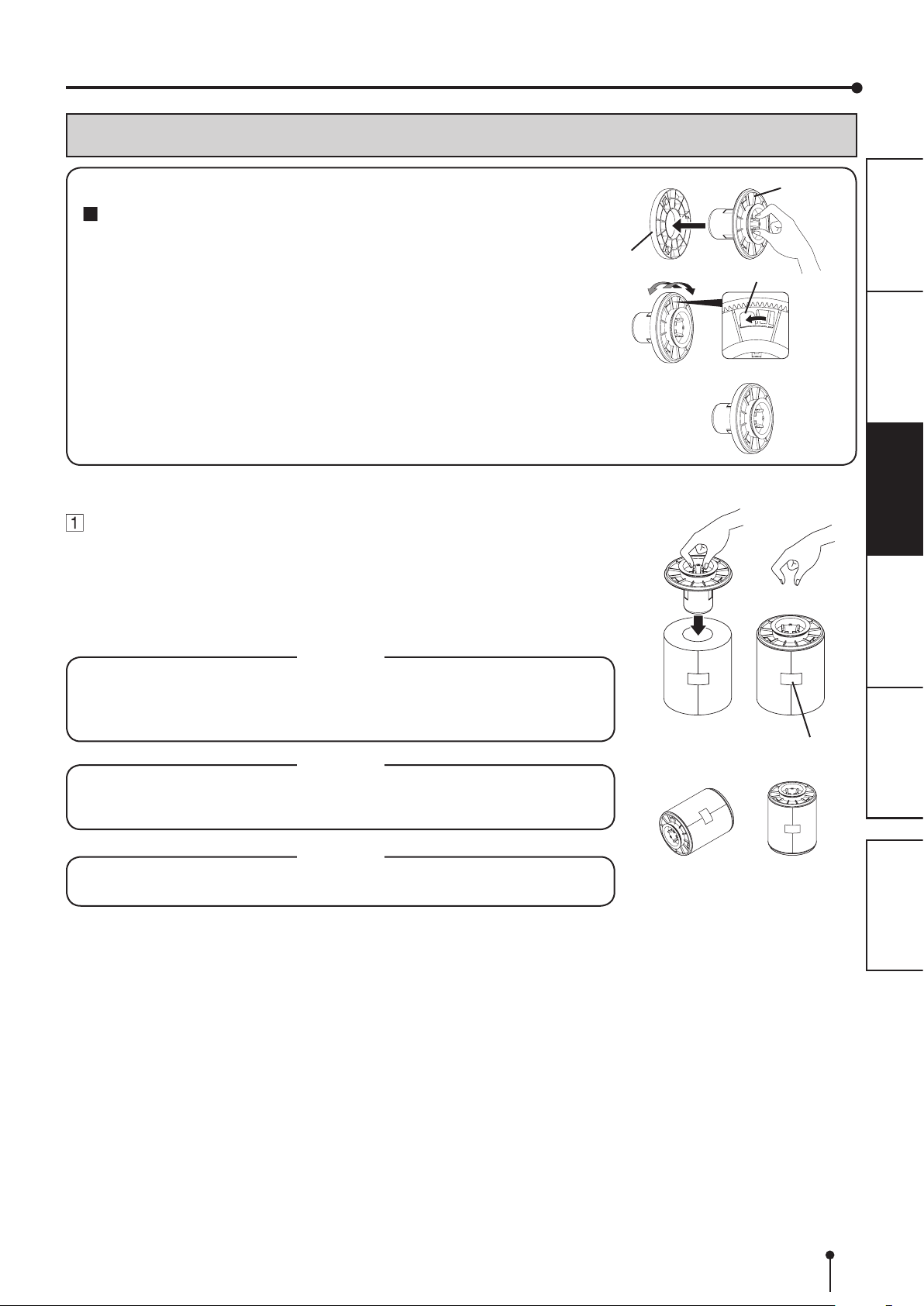

Installation du papier d’impression ..........................................................11-12

Installation du ruban d’encre ...................................................................13-14

Manipulation des feuilles de papier ........................................................15

Connexion avec le terminal de signal de données USB ........................16

Installation des pilotes de l’imprimante ....................................................16

Messages d’erreur et actions correctives ...............................................17-20

Explications et contre-mesures sur le panneau avant .............................17

Suppression des bourrages ....................................................................18

Réparation d’un ruban encreur déchiré ................................................... 19

Avant de faire appel au service apres-vente ...........................................20

Consignes de transport ...........................................................................20

Nettoyage ...............................................................................................21-22

Caracteristiques......................................................................................23

CARACTÉRISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

1

PRÉCAUTIONS

Pour des raisons de sécurité, nous vous prions d’observer les précautions suivantes:

ALIMENTATION

Cette imprimante numérique couleur est conçu pour fonctionner à 120 V CA 50/60 Hz aux U.S.A. et au Canada, à 220 V - 240 V
CA 50/60 Hz en Europe. Ne jamais la brancher dans une prise de courant ou autre source d’alimentation ayant une tension ou
une fréquence différentes.

ATTENTION: CET APPAREIL DOIT ETRE MIS A LA TERRE.

MESURES DE PROTECTION

EN CAS D’ANOMALIE .....

L’utilisation de l’appareil pendant l’émission de fumée ou de bruits anormaux (sans essayer de remédier au problème) est

dangereuse.

Dans un tel cas, débrancher immédiatement le cordon d’alimentation de la prise de courant et coner l’appareil au revendeur

pour le faire réparer.

NE JAMAIS INSERER D’OBJET DANS L’APPAREIL

Des objets étrangers de toute sorte insérés dans cet appareil constituent un danger et peuvent être la cause de sérieux
dommages.

NE RIEN PLACER SUR L’IMPRIMANTE NUMERIQUE COULEUR

Des objets lourds placés sur l’imprimante numérique couleur peuvent provoquer des endommagements ou bloquer les trous de
ventilation.

PROTEGER LE CORDON D’ALIMENTATION

Un cordon d’alimentation endommagé peut être la cause d’un incendie ou présenter des risques d’électrocution. Lors du

débranchement, ne maintenir que la che et débrancher en faisant attention.

NE PAS PLACER DE RECIPIENT D’EAU SUR L’APPAREIL

Ne pas placer de vases à eures et autres récipients contenant de l’eau sur l’appareil. Si, pour certaines raisons, de l’eau
pénètre dans l’appareil, débrancher son cordon d’alimentation de la prise secteur et contacter le revendeur.

L’appareil peut être endommagé s’il est utilisé tel quel.

“Pour des raisons de sécurité, éviter de manipuler des liquides près de l’appareil.”

NE PAS ENLEVER LE COFFRET

Il est dangereux de toucher aux pièces internes, et ceci risque aussi de causer un mauvais fonctionnement de l’appareil.

Contacter le représentant pour effectuer les contrôles internes ou réglages.

Avant d’ouvrir le couvercle pour enlever un bourrage de papier, etc., veiller à bien débrancher la che du cordon d’alimentation.

CARACTÉRISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

DEBRANCHER LE CORDON D’ALIMENTATION DURANT SON ABSENCE DE LONGUE DUREE

Débrancher l’interrupteur principal d’alimentation et déconnecter le cordon d’alimentation durant son absence de longue durée.

LORS DU TRANSPORT DE L’UNITE

Pour le transport de cet appareil, enlever la feuille d’encrage et le papier d’impression de l’appareil. Voir “CONSIGNES DE

TRANSPORT” page 20.

LORS DU TRANSPORT DE L’UNITE

Vériez que l’unité d’impression est fermée correctement. Faites attention à ne pas presser la touche OPEN accidentellement.

Lorsque l’unité d’impression n’est pas fermée correctement ou que la touche OPEN est pressée accidentellement, l’unité
d’impression risque de s’ouvrir. Cela peut provoquer des blessures ou dégâts.

FAIRE ATTENTION AUTOUR DE LA FENTE DE SORTIE DU PAPIER D’IMPRESSION

Ne pas insérer la main ou tout autre matériaux dans la fente de sortie du papier pendant l’impression.
Ne pas toucher la lame se trouvant dans la rainure d’éjection du papier.
Vous risquez de vous couper le doigt.

NE PAS TOUCHER LA TÊTE CHAUFFANTE

Ne pas toucher la tête chauffante (située à l’intérieur de l’unité).
Ils sont chauffés à température élevée et pourraient causer des brûlures ou blessures en cas de contact.
Un dysfonctionnement pourrait aussi survenir à cause de l’électricité statique.

LORS DU PLACEMENT DU PAPIER D’IMPRESSION, GARDEZ LE DROIT

Si vous mettez le papier d’impression sur le côté sur une table, etc, il pourrait rouler et tomber. Cela peut causer des blessures.

CÂBLES DE CONNEXION

Utiliser le cordon fourni.

TABLE DES

MATIÈRES

2

PRÉCAUTIONS

RETIRER LA POUBELLE A PAPIER LORS DE L’OUVERTURE OU DE LA FERMETURE DE LA PORTE

Lorsque vous ouvrez ou fermez la porte alors que la poubelle à papier est installée, la poubelle peut être bousculée et tomber.
Ceci peut être la cause de blessures ou de dégâts. Aussi les morceaux des marges coupées peuvent coincer le papier dans la
sortie.

NE PAS LAISSER L’UNITE D’IMPRESSION OUVERTE

Déplacer l’imprimante avec l’unité ouverte peut causer des blessures ou des dégâts.

FERMER L’UNITE D’IMPRESSION FERMEMENT

Prenez garde à ne pas glisser vos mains en fermant l’unité d’impression. Lorsque l’unité d’impression n’est pas fermée
fermement, cela peut causer des dégâts ou des blessures.

NE PAS APPUYER SUR L’UNITE D’IMPRESSION OU LA PORTE

Si vous appuyez sur l’unité d’impression ou la porte lorsqu’elles sont ouvertes, l’unité peut tomber et ainsi provoquer des dégâts
ou blessures.

EMPLACEMENTS DE MONTAGE

ASSURER UNE BONNE VENTILATION

Des fentes et trous de protection sont prévus à l’arrière et de chaque côte de cet appareil. Posez l’unité sur une surface dure et
plane et laissez un espace entre elle et les murs pour permettre une bonne ventilation. Pour installer l’appareil dans un système

rack, prévoir un espace l’appareil et le fond et les côtés du rack.

CARACTÉRISTIQUES

ENDROITS ADEQUATS

Eviter de placer l’appareil dans un endroit vibrant ou auprès d’une source thermale où du sulfure d’hydrogéne et des ions acides

sont générés.

EVITER LES ENDROITS TRES HUMIDES OU POUSSIEREUX

Ne pas placer l’appareil dans des endroits très humides ou poussiéreux. Cela risque d’entraîner de sérieuses pannes. Eviter

également tout endroit soumis à des fumées huileuses ou vaporeuses.

EVITER LES ENDROITS SUSCEPTIBLES D’ETRE SOUMIS A DES HAUTES TEMPERATURES

Tout emplacement soumis aux rayons directs du soleil ou à des températures très élevées telles qu’auprès d’appareils

produisant de la chaleur peuvent non seulement déformer le coffret mais être aussi à l’origine la cause d’une panne.

PLACER L’APPAREIL SUR UNE SURFACE HORIZONTALE

Si l’appareil est posé sur une surface inclinée ou non stable, cela peut affecter le fonctionnement de l’appareil.

PROTEGER L’APPAREIL CONTRE TOUTE CONDENSATION

Dans les régions extrêmement froides, si l’appareil est déplacé rapidement d’un lieu très froid à un endroit chaud, une

condensation risque de se former inévitablement. Si une condensation est évidente, I’impression est impossible.

PLAGE DE TEMPERATURE AMBIANTE DE FONCTIONNEMENT

La plage de température ambiante de fonctionnement correspond à 5°C - 40°C, et l’humidité à 30% - 80% HR. Lors de

l’utilisation de l’appareil sur le bâti de système, garder toujours cette température ambiante à l’intérieur du bâti.

Quand l’imprimante est employée à basse température, le démarrage de l’impression peut demander un peu de temps.

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

3

PRÉCAUTIONS

POUR ASSURER UNE LONGUE DUREE D’UTILISATION

MATERIAUX NE CONVENANT PAS A L’IMPRIMANTE NUMERIQUE COULEUR

Un écaillement de surface ou une déformation peuvent survenir si l’appareil est essuyé avec des dépoussiéreurs chimiques, du

benzène, du diluant ou tout autre solvant, si des articles en caoutchouc ou PVC sont laissés en contact avec l’appareil pendant

longtemps ou si l’appareil est aspergé d’insecticide.

SOIN DU COFFRET

Débrancher et nettoyer avec un tissu doux, légèrement humidié d’une solution d’eau et de savon doux. Laisser complètement

sécher avant d’utiliser. Ne jamais utiliser de solutions à base de pétrole ou des produits de nettoyage abrasifs.

ABRASION DE LA TETE

Le tête thermique, comme les têtes vidéo, s’use. Lorsqu’elle est usée, il est difcile d’imprimer les détails ns de l’image.

Dans un tel cas, il est nécessaire de remplacer la tête thermique. Consulter un revendeur pour le remplacement de la tête.

PRÉCAUTIONS DE CONNEXION DES APPAREILS

Bien lire les “Précautions d’utilisation” des modes d’emploi pour les appareils connectés à l’imprimante numérique couleur. Le

cordon d’alimentation doit être déconnecté après l’impression.

PRECAUTION EN CAS DE DEPLACEMENT DE L’APPAREIL

Lors du transport de l’appareil, s’assurer qu’il est bien protégé contre les chocs. Les chocs peuvent sérieusement endommager
l’appareil. De plus, toujours déconnecter le cordon d’alimentation de la prise de courant et les câbles des appareils connectés.

CARACTÉRISTIQUES

AUTRES PRECAUTIONS

• Ne tirez pas sur le papier d’impression et ne le touchez pas jusqu’à ce que l’impression soit terminée. Cela pourrait dégrader

la qualité de l’impression ou causer une erreur.

• Des poussières ou d’autres corps étrangers collés sur le papier d’impression ou sur la cassette d’impression, ou une

déformation résultant d’une exposition à des températures extrêmement basses ou élevées pourrait causer une perte de
couleurs, des lignes ou des couleurs non uniformes, ou des plissements sur l’image imprimée.

• Selon la température interne, l’imprimante peut arrêter d’imprimer temporairement pendant l’impression (l’indicateur POWER

clignote vert). Attendez que l’imprimante reprenne l’impression. Ne touchez pas le papier d’impression.

• Retirez les feuilles à chaque fois qu’une impression est terminée. Le papier peut coincer si les impressions ne sont pas

retirées.

• Videz fréquemment le chargeur pour éviter le bourrage des bandes de papier à la sortie de l’imprimante.

• Le bac à papier est utilisé pour récupérer les chutes de papier temporairement. L e papier peut tomber du bac ou peut ne

pas être imprimé dans l’ordre d’impression.

REMARQUE:
VOTRE COMPREHENSION EST DEMANDEE POUR LA PERTE DES IMAGES EN MEMOIRE DUE A UN MAUVAIS
FONCTIONNEMENT SOUDAIN.

Précautions pour éviter que l’imprimante tombe

ATTENTION

Faire tomber l’imprimante à cause d’un choque ou
pour d’autres raisons peut causer des blessures.
Pour votre sécurité, assurez-vous de sécuriser
l’imprimante en suivant les procédures suivantes
lorsque vous décidez de l’endroit d’installation de
l’imprimante.

Bande de sécurité (fournie)

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

1. Sécurisez les bandes de sécurité (fournies) à
l’imprimante avec les vis (fournies).

2. Sécurisez l’autre côté de la bande de sécurité à
l’emplacement d’installation avec une vis à tête
ronde en bois (fournie).

Vis (fournie)

Vis à tête ronde en bois
(fournie)

Rondelle
(fournie)

4

CARACTERISTIQUES SPECIFIQUES

CARACTERISTIQUES SPECIFIQUES

4 TAILLES D’IMPRESSIONS DISPONIBLES

Vous avez le choix entre 4 formats d’impression : 9x13 (3.5x5”) (89 x 127 mm max.), 10x15 (4x6”) (102 x 152 mm max.), 13x18
(5x7”) (127 x 178 mm max.) et 15x20 (6x8”) (152 x 203 mm max.).

HAUTE RESOLUTION DE 300 DPI

Les CP-D70DW et CP-D707DW proposent une résolution de 300 dpi pour afcher des illustrations nes et des photographies

précises.

IMPRESSION A GRANDE CAPACITE

Il est possible d’effectuer jusqu’à 450 impressions par rouleau pour 9x13 (3.5x5”) (CP-D70DW). Cette faculté à utiliser un

minimum de papier par impression permet de réduire la fréquence des changements de papier et de feuille d’encrage.

IMPRESSION DE GRANDE QUALITE

Les CP-D70DW et CP-D707DW sont des imprimantes couleur à transfert thermique sublimant les teintes et produisant ainsi

des images de haute qualité. Elles produisent également des tons continus à 256 graduations pour chaque J, M et C.

IMPRESSION A GRANDE VITESSE

SYSTEME DE DOUBLE VERIFICATION (CP-D707DW)

Le système d’impression à double support est capable d’imprimer jusqu’à 450x2 impressions de taille 9x13 (3.5x5”).

CARACTÉRISTIQUES

SUPPORT INTERFACE USB ULTRA RAPIDE (VER 2.0)

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

5

DEBALLAGE

DEBALLAGE

Sortir l’imprimante de l’emballage en suivant les procédures suivantes. Ne pas oublier de vérier le contenu.

CP-D70DW CP-D707DW

Ouvrez la boite d’impression par le haut et retirez

le coussin contenant les accessoires hors de la
boite.

Retirez le carton protecteur et ensuite sortez les accessoires du
coussin.

Tirez l’imprimante de l’emballage avec

précaution.

Tirer l’imprimante vers le haut.

REMARQUE

L’imprimante pèse environ 12 kilos pour un support simple (CP­D70DW) ou 22 kilos pour un support double (CP-D707DW).

Manipulez les soigneusement.

La manipulation du système à double support requiert
l’aide de deux adultes (CP-D707DW).

Carton
protecteur

Accessoires

CARACTÉRISTIQUES

Déballer l’emballage.

Retirez les matériaux de protection destinés au transport tels
que la feuille protectrice.
Retirez le chargeur de papier avant de porter l’imprimante.

Portez l’imprimante par les poignets avant et arrière comme sur

le schéma.

ATTENTION

• Ne pas porter l’imprimante avec le chargeur de papier xé et

par la partie en dessous du chargeur de papier. Le chargeur
de papier pourrait se retirer et tomber. Cela peut causer des
blessures ou dégâts.

• Lorsque l’unité d’impression n’est pas fermée correctement

ou que la touche OPEN est pressée accidentellement,
l’unité d’impression risque de s’ouvrir. Cela peut provoquer
des blessures ou dégâts.

CONTENU

Les accessoires sont placés dans le coussin sur le dessus. Vériez qu’ils sont tous inclus.

Guide de
réglage rapide

CD-ROM

Cordon
d’alimentation

Gaines
pour câbles

Bande de sécurité

Vis, Rondelle

Plateau papier

(CP-D70DW 1
CP-D707DW 2)

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

Brides de papier Entretoise

CP-D70DW : 1 set
CP-D707DW : 2 sets

Chaque set est rangé dans ses unités d’impression respective.

Cassette d’encre

Poubelle à
papier

Assurez-vous de retirer les
matériaux protecteurs de
la cassette d’encre et des
brides de papier.

6

PARTICULARITÉS ET FONCTIONS

1

5

3

4

2

6

7

8

1

5

3

4

2

7

8

1

5

3

4

2

6

7

8

6

8

9

PANNEAU AVANT

CP-D70DW CP-D707DW

CARACTERISTIQUES

DES PANNES

DEPISTAGE

POUBELLE À PAPIER

Retirez les bandes de papiers créées par la coupe des
marges.
Videz fréquemment le chargeur pour éviter le bourrage
des bandes de papier à la sortie de l’imprimante.

REMARQUE

Retirer la poubelle avant d’ouvrir la porte. Si la
porte est ouverte alors que la poubelle est attachée,
l’imprimante ou la poubelle risque d’être endommagée.
Ne pas retirer le chargeur durant l’impression. Cela
pourrait causer un dysfonctionnement.

COUVERCLE CONNECTEUR

Pour une utilisation normale, ne pas ouvrir le
couvercle.

TEMOIN DE ALARM ( )

Ce témoin se met à clignoter ou reste allumé lorsqu’un
bourrage papier se produit, ou que la porte reste
ouverte. Voir page 17.

TEMOIN DE PAPER RIBBON ( )

Ce témoin se met à clignoter ou reste allumé si une
erreur se produit au niveau du ruban d’encrage ou du
papier d’impression. Voir page 17.

TEMOIN DE POWER ( )

Lors de la mise sous tension, le témoin s’allume.
Normalement s’illumine en vert, mais selon le statut
d’impression, peut s’illuminer en orange ou clignoter.

Voir page 17.

SORTIE D’IMPRESSION

La papier d’impression sort ici.

TOUCHE OPEN ( )

Appuyez pour ouvrir l’unité d’impression.

UNITE D’IMPRESSION

Ouvrir pour charger le papier à impression et le ruban
d’encre. Appuyez sur la touche OPEN pour ouvrir
l’unité d’impression.

PORTE

Ouvrez la porte pour installer le papier.

OUVRIR LA PORTE

Ouvrez l’unité d’impression en appuyant sur le bouton
OPEN et tirez sur la poignet pour ouvrir la porte.

Poignet

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

Unite d’impression

Porte

7

PARTICULARITÉS ET FONCTIONS

4

2

1

3

5

4

6

2

1

3

5

POUBELLE À PAPIER

Inclinez et poussez sur le chargeur de papier pour le xer

fermement.
Appuyez et tirez sur le levier de la partie inférieure du
chargeur pour le retirer.

1

2

PLATEAU PAPIER

Insérez les crochets supérieurs du tiroir aux languettes sur le

dessus de la boîte de coupe des marges (1). Puis, sécurisez

le tiroir en insérant les crochets inférieurs dans les trous des
deux côtés de la boite (2).

PANNEAU ARRIÈRE

CP-D70DW CP-D707DW

1

CARACTERISTIQUES

2

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

INTERRUPTEUR D’ALIMENTATION

Utiliser pour la mise sous tension ON et hors tension
OFF.

PRISE SECTEUR (LIGNE SECTEUR)

Pour le raccordement du cordon d’alimentation. Insérer
le cordon à fond.

BORNE USB

Doit être connecté au câble USB.

Voir page 16.

SECURISER LES TROUS POUR LES

GAINES DE CABLES

Utilisés pour le cordon d’alimentation ou le câble USB
en utilisant les gaines de câbles (fournies).

TABLE DES

MATIÈRES

COUVERCLE VENTILATEUR / POIGNEE

DE TRANSPORT (CP-D70DW)

Lorsque vous portez l’imprimante, tenez la poignet et la
partie supérieure de face de l’imprimante.

SECURISER LE CORDON D’ALIMENTATION ET

POIGNEE DE TRANSPORT (CP-D707DW)

Lorsque vous portez l’imprimante, tenez la poignet et la
partie supérieure de face de l’imprimante.

Trou de sécurité pour la gaine de câble

LE CABLE USB

1. Enroulez la gaine de câble (fournie) autour du cordon
d’alimentation ou le câble USB.

2. Faites passer la gaine à travers le trou de sécurité sur le

(Exemple)

panneau arrière et sécurisez la.

8

AVANT L’UTILISATION

PROCEDURE DE REGLAGE DE L’IMPRIMANTE

Avant d’imprimer, suivez les procédures de réglage listées ci-dessous.

Positionner les guides papier ajustables.

Insérer du papier d’impression dans cette

(Voir page 10.)

(Voir pages 11-12.)

imprimante.

Installer la feuille d’encrage dans cette

(Voir pages 13-14.)

imprimante.

Connectez cette imprimante à un ordinateur

(Voir page 16.)

personnel.

Pour la CP-D707DW, suivez la procédure d’installation requise pour chaque unité d’impression.

Assurez-vous de fermer l’unité d’impression lorsque la procédure d’installation est terminée.

CARACTÉRISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

9

AVANT L’UTILISATION

POSITIONNEMENT DU GUIDE PAPIER AJUSTABLE

Ajustez les guides de papier par rapport à la largeur du papier.

Guides papier ajustables

CARACTÉRISTIQUES

Lors de l’utilisation d’un papier de

taille 9x13(3.5x5”) ou 13x18(5x7”)

(Largeur-5”)

Lors de l’utilisation d’un papier
de taille 10x15 (4x6”) ou 15x20
(6x8”) (Largeur-6”)

COMMENT MODIFIER LE POSITIONNEMENT DES GUIDES PAPIER AJUTABLE

Appuyez sur la languette du guide d’ajustement du papier et faites le glisser à droite ou à

gauche.

Languette

Faites glisser le guide de papier autant que possible. Le papier sera installé à cet endroit.

Faites glisser l’autre guide de papier de la même manière.

REMARQUE

Assurez-vous d’ajuster les guides de papier à la largeur du papier. Si les guides ne sont pas positionnés correctement, un
dysfonctionnement, tel qu’un bourrage papier ou un positionnement d’impression non-alignée pourrait survenir.

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

REMARQUE

N’utilisez pas de papier de taille 10x15 (4x6’’) ou 15x20 (6x8’’) (ayant une largeur de 152mm) après avoir utilisé du papier
9x13 (3.5x5’’) ou 13x18 (5x7’’) (ayant une largeur de 127mm) pendant une période prolongée ou après avoir imprimé une

certaine quantité avec ce type de papier.

TABLE DES

MATIÈRES

10

AVANT L’UTILISATION

INSTALLATION DU PAPIER D’IMPRESSION

Entretoise

Voir le Guide Rapide d’Installation pour utiliser les entretoises.

Entretoise

Comment xer les entretoises

1. Fixer l’entretoise avec les butées de bride de papier rétractées.

2. Tourner l’entretoise jusqu’à ce que les attaches soient verrouillées.

Lorsque vous retirez les entretoises des brides de papier, suivez la procédure

inverse ci-dessous.

Fixez les brides de papier des deux côtés du papier

d’impression.

Les butoirs se rentrent à l’intérieur de l’axe si vous appuyez sur les loquets des
brides de papier.
Fixez les brides au papier en conservant les butoirs rentrés.

Assurez-vous que les rebords sont bien xés au papier, puis relâchez les butoirs.

REMARQUE

• Faites très attention à vos doigts.

• Ne pas retirer l’étiquette sur le rouleau de papier d’impression immédiatement.

• Ne pas dérouler le rouleau de papier. Toute tentative de freinage du papier peut

dégrader la qualité d’impression.

ATTENTION

• Lors de l’installation du papier d’impression, gardez le en position debout.

• Il est dans ce cas possible que le papier roule puis tombe par terre. Ceci

pourrait causer des blessures.

Attache

Brides de
papier

Étiquette

CARACTÉRISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

REMARQUE

• La présence d’empreintes digitales ou de poussière sur la surface du papier

peut dégrader la qualité de l’impression et occasionner des bourrages.

INCORRECT CORRECT

11

TABLE DES

MATIÈRES

AVANT L’UTILISATION

Appuyez sur l’interrupteur POWER du panneau arrière pour

mettre l’appareil sous tension.

L’interrupteur POWER

Touche OPEN

Après que l’indicateur POWER soit passé de l’orange au vert,

appuyez sur le touche OPEN pour ouvrir l’unité d’impression.

Retirez le chargeur de papier et tirez sur le levier pour ouvrir la

porte.

Installez le papier d’impression dans l’appareil.

Orientez de face correcte le papier à imprimer.
S’assurer de placer le papier d’impression correctement.

ATTENTION

Ne pas appuyer sur l’unite d’impression ou la porte.
Si vous appuyez sur l’unité d’impression ou la porte lorsqu’elles sont ouvertes,
l’unité peut tomber et ainsi provoquer des dégâts ou blessures.

REMARQUE

Installez le papier dans l’unité avec précautions. En effet, l’unité ou les accessoires
risqueraient d’être endommagés si il venait à tomber sur les rainures.

Poignet

CARACTÉRISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

Sens d’insertion du papier

Retirez l’étiquette, insérez le papier d’impression entre

l’enrouleur et le guide comme indiqué sur la droite et déroulez
le papier jusqu’à ce qu’un son soit émis.

Retirez l’étiquette avant d’insérer le papier d’impression entre l’enrouleur et le
guide. S’assurer de placer le papier en position droite.
La sonnerie continue jusqu’à ce que l’unité d’impression soit fermée.

REMARQUE

Gardez les enrouleurs propres. Des enrouleurs sales peuvent produire une
mauvaise impression.

REMARQUE

• Lors du retrait du papier, tirez le vers vous tout en maintenant les collerettes de

papier.

• Si le papier d’impression est épuisé, retirer la cassette d’encrage en premier.

• Assurez-vous que l’appareil est sous tension au moment du chargement

de papier. Veuillez retirer tout papier non conforme de la pile. Si vous
effectuez une impression avec des feuilles mal placées, vous risquez de les
endommager.

Fermez la porte.

Rouleau

Papier d’impression

Guide

Rouleau

12

TABLE DES

MATIÈRES

AVANT L’UTILISATION

3

4

1 2

3

4

1 2

INSTALLATION DU RUBAN D’ENCRE

Après l’installation du papier d’impression, installer la cassette d’encre dans cet appareil.
Placez la feuille d’encrage dans la cassette d’encrage avant d’installer cette dernière

dans l’appareil.

REMARQUE

• Placer la cartouche d’encre sur une surface plane, et placer la feuille d’encrage

à l’intérieur.

• Sélectionner un endroit non poussiéreux lors du chargement du ruban encreur.
Si de la poussière ou de la saleté se dépose sur le ruban encreur, cela entraîne

une mauvaise qualité d’impression.

• Assurez-vous de placer fermement les axes de la feuille d’encrage dans la

cassette d’encrage.

Placez la feuille d’encrage dans la cassette d’encrage comme

indiqué ci-dessous.

Faites très attention à la placer en bonne position.

Espace

CARACTÉRISTIQUES

Manche

Feuille d’encrage

Assurez-vous de bien placer le rouleau d’encrage dans les rainures.
Tournez le manche pour éliminer le jeu.

Poignée

Cassette d’encrage

Placez la cassette d’encre contenant le ruban d’encre

dans la position conformément à l’illustration.

Pour insérer la cassette d’encre, alignez les languettes des deux côtés
de la cassette avec les guides droit et gauche à l’intérieur de l’unité
d’impression, puis faites les glisser obliquement.

Montez la cassette d’encre à l’arrière fermement en tenant la poignet.

REMARQUE

Ne pas toucher la tête thermique.

Des traces de doigts ou des poussières sur la tête thermique rèduira la

qualité d’impression

ATTENTION

Ne pas toucher la tête thermique immédiatement après l’impression
parce qu’elle est très chaude. Sinon une brûlure ou blessure est

possible.

Poignée

Guides

Languette

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

Noter que la tête thermique est relativement sensible à l’électricité
statique. Ne pas toucher la tête thermique avec de l’électricité
statique sur le corps, elle pourrait être endommagée.

REMARQUE

13

AVANT L’UTILISATION

Poussez sur l’unité d’impression pour la fermer.

Fermez l’unité d’impression en poussant les côtés droit et gauche de l’unité du
devant et à deux mains.
Lorsque du papier d’impression est installé et que l’unité d’impression est femée
avec l’alimentation mise sur on, le papier est roulé et coupé automatiquement.

ATTENTION

Lorsque vous fermez l’unité d’impression, prenez garde à ne pas coincer vos
mains entre l’imprimant et l’unité d’impression. Autrement vous pourriez vous
blesser.

REMARQUE

• Lorsque vous fermez l’unité d’impression, la pousser jusqu’ à l’encliquetage en

position.

• Si l’indicateur de PAPER RIBBON s’illumine lorsque l’unité d’impression est

fermée, le papier d’impression pourrait ne pas être correctement installé.

Dans ce cas, ouvrez l’unité d’impression pour vous assurez que le papier a été

correctement installé. Puis, fermez à nouveau l’unité d’impression.

• Lorsque le rouleau de papier est réinstallé plus de trois fois, le papier

d’impression peut s’épuiser plus rapidement que le ruban d’encre.

L’installation de la feuille d’encrage et du papier d’impression est
terminée.

CARACTÉRISTIQUES

REMARQUE

• S’assurer de changer la feuille d’encrage et le papier d’impression en même

temps.

• Videz fréquemment le chargeur pour éviter le bourrage des bandes de papier

à la sortie de l’imprimante. Assurez-vous de jetter les bandes de papier dans le
chargeur de papier que vous remplaciez le papier ou le ruban d’encre.

• Si vous remplacez le papier d’impression ou le ruban d’encre, nettoyez la tête

thermique et le plateau de rouleau. Pour les procédures de nettoyage, voir

“NETTOYAGE” (aux pages 21 et 22).

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

14

AVANT L’UTILISATION

MANIPULATION

DES FEUILLES DE PAPIER

AVANT L’UTILISATION

• Les traces de doigts ou la poussière sur la surface d’impression peuvent créer une mauvaise qualité d’impression et des

bourrages de papier.

• Lorsque le papier d’impression ou la feuille d’encrage est transféré(e) rapidement d’un endroit froid à un endroit chaud,

de la vapeur ou une condensation est générée sur la surface du papier provoquant ainsi des bourrages de papier ou une

détérioration de la qualité d’impression. Laisser le papier d’impression dans la pièce an de stabiliser sa température

avant son utilisation.

• Si vous répétez la procédure d’installation du papier d’impression plus que le nombre désigné de fois, le nombre
d’impressions restantes peut ne pas s’afcher. De plus, si vous remplacez le papier avant son épuisement, le nombre
d’impressions restantes peut ne pas s’afcher.

APRES L’IMPRESSION

• Lorsque le papier absorbe des solvants organiques non-volatiles (de l’alcool, un ester, une cétone, etc.) l’impression

risque décolorée.

• La décoloration de impressions sera accélérée si le papier d’impression entre en contact avec du chlorure de vinyle mou,

tel qu’un ruban transparent.

• Eviter le stockage des copies dans des endroits fortement ensoleillés ou avec beaucoup d’humidité.

STOCKAGE DES FEUILLES DE PAPIER

• Ne pas stocker le papier d’impression et le ruban encreur dans un récipient en polychlorure de vinyle doux. Ils pourraient

être décolorés à cause de réactions chimiques.

• Stocker le papier d’impression et le ruban encreur à l’abri du soleil et à l’écart d’appareils de chauffage dans un endroit
frais et sombre où la température est comprise entre 5°C et 30°C et où l’humidité est comprise entre 20% et 60% HR.

CARACTÉRISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

15

AVANT L’UTILISATION

Vers le port USB

Micro-ordinateur Imprimante Couleur Numerique

Vers le port
USB

CONNEXION AVEC LE TERMINAL DE SIGNAL DE DONÉES USB

CONNEXION A UN ORDINATEUR (EXEMPLE)

Vériez que l’imprimante est allumée avant de connecter la procédure.

Allumez l’ordinateur personnel.

Connectez l’imprimante à l’ordinateur personnel avec un câble USB. (lorsque le système

d’opération est autre que Windows® 7)

Connecter cette imprimante à un ordinateur comme illustré ci-dessous.

REMARQUE

Pour les utilisateurs de Windows® 7, ne pas connecter l’imprimante à l’ordinateur.

Voir le “PRINTER DRIVER GUIDE” situé le CD-ROM pour davantage de détails.

REMARQUE

Il n’y a pas de câble USB fourni avec cette unité. Utiliser un câble USB 2.0 certié de 2 m de longueur ou moins.

CARACTÉRISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

INSTALLATION DES PILOTES DE L’IMPRIMANTE

Il est nécessaire d’installer un gestionnaire d’imprimante pour l’impression des donnée à partir du micro-ordinateur connecté

à cette imprimante.

Les pilotes d’imprimante fournis avec cette imprimante démarrent sous Windows®.

Désignation du produit Système d’exploitation requis

CPD70X Applicable pour les systèmes d’exploitation Microsoft Windows® XP.

CPD70V Applicable pour les systèmes d’exploitation Windows Vista® ou Windows® 7.

Se reporter au chier “PRINTER DRIVER GUIDE” situé le CD-ROM pour l’installation du pilote d’imprimante.

Microsoft, Windows, Windows XP, Windows Vista et Windows 7 sont des marques déposées et enregistrées de Microsft

Corporation aux EU et dans les autres pays.

REMARQUE

Se référer au site web suivant pour vérier la dernière version du driver d’imprimante et les informations.

http://www.MitsubishiElectric.co.jp/vcp/

TABLE DES

MATIÈRES

16

MESSAGES D’ERREUR ET ACTIONS CORRECTIVES

EXPLICATIONS ET CONTRE-MESURES SUR LE PANNEAU AVANT

Les témoins sur le panneau avant de l’appareil s’allument lorsque l’impression n’est pas possible pour une raison

quelconque ou en cas d’erreur d’impression. Dans ce cas, suivre la procédure décrite ci-dessous.

: allumé : non allumé : clignote

ALARM PAPER RIBBON POWER Cause et remèdes Page

L’imprimante est en mode veille.

(Orange)

(Vert)

(Vert)

(Vert)

(Vert)

(Vert)

Connectez le câble USB à l’imprimante si elle ne
l’est pas.
Cela peut prendre du temps avant que
l’imprimante soit prête pour imprimer les images

après l’envoi des données.

L’unité d’impression est ouverte.

• Fermez l’unité d’impression.

Un problème de bourrage de papier ou du ruban

de papier se produit.

• Se référer à la section “Suppression des

bourrages”.

La température de la tête thermique est trop
élevée ou trop basse.

• Attendez jusqu’à ce que le message

disparaisse. Lorsque l’indicateur arrête de
clignoter, l’imprimante reprend l’impression
automatiquement.

Le ruban encreur qui a été installé n’est pas
compatible avec cette imprimante.

• Remplacer la feuille d’encrage par un feuillet

neuf.
La combinaison actuelle de la feuille d’encrage
et du papier d’impression est invalide avec un
réglage réalisé depuis un PC.

• Ouvrez l’unité d’impression et conrmez

que la combinaison ruban d’encre et papier

d’impression correspond aux réglages

effectués sur l’ordinateur personnel. Après la

vérication, fermez l’unité d’impression.

Le papier d’impression ou le ruban d’encre n’est
pas installé.
Le papier d’impression ou le ruban d’encre est
épuisé.

• Installez à nouveau du papier d’impression ou

un ruban d’encre.

Autre type d’erreur

7

16

7

18

7

13-14

11-14

20

CARACTERISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

(Vert)

Dans l’éventualité où les témoins ALARM ou PAPER RIBBON viendraient à clignoter ou resteraient allumés, ouvrir la porte

puis procéder aux vérications ci-dessous.

17

MESSAGES D’ERREUR ET ACTIONS CORRECTIVES

SUPPRESSION DES BOURRAGES

Appuyez sur le bouton OPEN pour ouvrir l’unité d’impression.

Assurez vous que l’imprimante est allumée avant d’ouvrir l’unité d’impression.

Retirer la cassette d’encrage.

Ouvrez la porte.

CARACTERISTIQUES

Sortez la partie coincée du papier d’impression dans la

direction de la èche.

Découpez les parties défectueuses du papier d’impression avec

des ciseaux.

REMARQUE

•

Découpez la partie imprimé du papier. En cas d’impression sur un papier déjà
utilisé, il est possible que la feuille d’encrage se colle au papier et qu’elle se plie.

• Assurez vous de nettoyez la tête thermique et le plateau de rouleau. Voir

“NETTOYAGE” (aux pages 21 et 22).

Retirez le papier d’impression.

Installer le papier d’impression et la cassette d’encre avec la

feuille d’encrage. (Se référer à la page 11-15.)

Fermez la porte.

Fermez l’unité d’impression en la poussant.

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

18

MESSAGES D’ERREUR ET ACTIONS CORRECTIVES

RÉPARATION D’UN RUBAN ENCREUR DÉCHIRÉ

Installez la cassette d’encre avec le ruban d’encre circulaire sur une surface plane et propre.

Placer un morceau de bande de cellophane collante transparente au centre du ruban encreur.

Bande de cellophane

Direction pour
tourner le manche

CARACTERISTIQUES

Tournez le manche du ruban d’encre dans la direction de la èche an que le ruban en

cellophane soit non visible.

Installez la cassette d’encre dans l’imprimante.

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

19

MESSAGES D’ERREUR ET ACTIONS CORRECTIVES

AVANT DE FAIRE APPEL AU SERVICE APRES-VENTE

Vériez l’appareil en cas d’apparition des symptômes suivants avant d’appeler le service d’entretien.



Symptôme Contrôle et remède

L’appareil n’est pas sous tension. La che du cordon d’alimentation est-elle débranchée de la prise secteur?

→ Brancher la che du cordon d’alimentation fermement dans la prise

secteur.

→ Il est possible que le circuit de protection ait été activé. Mettre hors

tension et attendre environ deux minutes. Puis remettre sous tension.

L’unité d’impression ne s’ouvre pas. Eteignez vous l’alimentation durant la procédure d’impression ?

→ Mettez l’alimentation en marche et ouvrez l’unité d’impression.

L’image n’est pas imprimée. Est-ce que l’indicateur de PAPER RIBBON ou l’ALARM est illuminée ou

clignote ?
→ Voir “Suppression des bourrages”.
Est-ce que la taille de la donnée envoyée correspond à cette unité ?
→ Assurez vous que la taille de la donnée de l’image envoyée

correspond à cette unité.

Est-ce que le papier d’impression ou le ruban d’encre est épuisé ?
→ Vériez les.
Est-ce que l’unité d’impression est xée correctement ?
→ Fixez l’unité d’impression correctement.

→ Lorsque les indicateurs continuent de s’illuminer ou de clignoter alors

que les opérations ci-dessus sont réalisées, retirez le ruban d’encre et
le papier à imprimer pour les réinstaller.

Une erreur ne peut être résolue. → Eteignez l’alimentation de l’imprimante avec l’unité d’impression xée

correctement.
L’imprimante débute l’initialisation.
Appuyez sur l’interrupteur à l’intérieur du trou dans le panneau frontal

avec une pointe ne ou autre pendant 5 secondes ou plus.

CARACTERISTIQUES

DES PANNES

DEPISTAGE

Interrupteur

CONSIGNES DE TRANSPORT

Veuillez scrupuleusement suivre les consignes ci-dessous en cas de transport pour un motif quelconque, comme par exemple
pour une réparation.

1. Utilisez toujours l’emballage d’origine.

L’emballage d’origine n’a pas été conçu pour supporter plus d’un voyage aller-retour. Il y a donc exclusion de toute
responsabilité de notre part si l’emballage d’origine a été utilisé pour plus d’un seul voyage.
Veuillez donc vous procurer un emballage d’origine si vous comptez transporter l’unité plus d’une seule fois.
Emballez l’unité avec les accessoires (ruban d’encre et papier d’impression) retirés.

2. Fermez l’unité d’impression fermement.

Lorsque vous fermez l’unité d’impression, poussez là jusqu’à ce qu’un clic se fasse entendre.

ATTENTION

Lorsque l’unité d’impression n’est pas fermée correctement ou que la touche OPEN est pressée accidentellement, l’unité
d’impression risque de s’ouvrir. Cela peut provoquer des blessures ou dégâts.

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

3. Si le feuille d’encrage, le papier d’impression ou la cassette d’encrage ne peuvent pas être
retirés, consulter votre revendeur.

20

NETTOYAGE

La prodédure de nettoyage indiquée ci-dessous a pour but de préserver le bon état de fonctionnement et la durée de vie de
l’imprimante.

Il est recommandé de porter de gants pendant l’entretien an d’éviter les blessures.

N’oubliez pas d’éteindre l’appareil avant de le nettoyer.

NETTOYAGE DU FILTRE

Nettoyez la partie du ltre et la fenêtre de ventilation avec un aspirateur comme montré à

droite.

NETTOYAGE DE LA TETE THERMIQUE

Appuyez sur le bouton OPEN de l’unité d’impression.

Sortez la cartouche hors de l’imprimante.

Préparations

Alcool (alcool d’isopropyle)
Chiffon doux et propre

Lorsque des lignes apparaissent sur les images imprimées, nettoyer la tête thermique.
Essuyez la partie de la tête de nettoyage (comme montré à droite) soigneusement

avec un chiffon imbibé légèrement d’alcool.

REMARQUE

• Ne pas endommager la tête thermique.

• Si le nettoyage de la tête thermique ne corrige pas le symptôme de la mauvaise

qualité d’impression, il faut remplacer la tête thermique. Contacter votre
revendeur.

ATTENTION

La tête thermique est chaude juste après l’impression. Attendez que la tête

thermique ait refroidi avant de la nettoyer.

Fenêtre de

ventilation

Surface
d’impression

environ 12 mm environ 12 mm

Filtre (intérieur)

152 mm

lignes

Tête de chauffage

CARACTERISTIQUES

DES PANNES

DEPISTAGE

REMARQUE

La tête thermique peut être endommagée par contact en cas d’accumulation
d’électricité statique dans votre corps.

REMARQUE

N’utilisez pas de papier de taille 10x15 (4x6’’) ou 15x20 (6x8’’) (ayant une largeur

de 152mm) après avoir utilisé du papier 9x13 (3.5x5’’) ou 13x18 (5x7’’) (ayant une
largeur de 127mm) pendant une période prolongée ou après avoir imprimé une

certaine quantité avec ce type de papier.

REMARQUE

Lorsque vous nettoyez la tête thermique, assurez-vous de ne pas exercer une force
sur le patin d’extraction situé en dessous de la tête thermique.
Lorsque une force excessive est appliquée sur le patin, les parties supportant
le patin peuvent se déplacer. De plus, le tissu utilisé pour nettoyer peut rester
coincé entre le patin et les parties de support entrainant une perte dans la qualité
d’impression.

Partie nettoyante de la tête de
chauffage

Côté supérieur

Côté inférieur

Parties support

Patin d’extraction

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

21

NETTOYAGE

NETTOYAGE DU PLATEAU ENROULEUR

Préparations

Alcool (alcool d’isopropyle)
Chiffon doux et propre

Nettoyer la pièce noire du rouleau.
Essuyez la partie noire soigneusement avec un chiffon imbibé légèrement d’alcool.

Essuyez l’enrouleur en le faisant pivoter.

NETTOYAGE DES BRIDES DE PAPIER

Nettoyez les parties entrant en contact avec le papier comme indiqué ci-contre.

Essuyez les parties soigneusement avec un chiffon imbibé légèrement d’alcool.

Plateau enrouleur

Pièce nettoyante

CARACTERISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

22

CARACTERISTIQUES

SPÉCIFICATIONS

Classe Imprimante Numerique Couleur

Modèle CP-D70DW CP-D707DW

Méthode d’impression Teinte de sublimation thermale

3 couleur subissent une impression progressive ( jaune, magenta et cyan) et une lamination
de surface

Résolution d’impression 300 x 300 dpi (dpi : dots per inch)

Résolution matricielle 9x13 (3.5x5”)

10x15 (4x6”)

13x18 (5x7”)

15x20 (6x8”)

Format d’impression 9x13 (3.5x5”)

10x15 (4x6”)

13x18 (5x7”)

15x20 (6x8”)

Nombre de degrés 256 (8 bits) pour chaque couleur

Méthode de fourniture Automatique

Interface Hi-Speed USB (Ver.2.0)

Alimentation 220 - 240 V CA 50/60 Hz, 120 V CA 50/60 Hz

Consommation électrique 2,4 A (220 - 240 V CA, 50/60 Hz)

4,6 A (120 V CA, 50/60 Hz)

Conditions de fonctionnement Température : 5°C - 40°C

Humidité : 30% - 80% HR (aucune rosée)

Conditions d’installation Position d’exploitation : Horizontal ±5°

Dimensions externas 275 (L) x 446 (P) x 170 (H) mm 275 (W) x 446 (D) x 340 (H) mm

Poids Environ. 12 kg (accessoires exclusifs) Environ. 22 kg (accessoires exclusifs)

Accesoires standard

Le format d’impression et les dimensions externes représentent des valeurs xes.

La conception et les caractéristiques du produit sont susceptibles de changer sans avertissement préalable.

Cordon d’alimentation(Pour 120 V et 230 V),
Cassette d’encre (1), CD-ROM (1),
Brides de papier (1 set), Entretoise (2), Guide
de réglage rapide (1), Poubelle à papier (1),
Plateau papier
Bande de sécurité (1), Vis pour bande de
sécurité (2), Rondelle (1)

1076 x 1568 dots

1228 x 1864 dots
1568 x 2128 dots
1864 x 2422 dots

89 x 127mm (sans cadre)

102 x 152mm (sans cadre)

127 x 178mm (sans cadre)

152 x 203mm (sans cadre)

(1), Gaines pour câbles (2),

2,6 A (220 - 240 V CA, 50/60 Hz)
5,1 A (120 V CA, 50/60 Hz)

Cordon d’alimentation(Pour 120 V et 230 V),
Cassette d’encre (2), CD-ROM (1),
Brides de papier (2 set), Entretoise (4), Guide
de réglage rapide (1), Poubelle à papier (2),
Plateau papier
Bande de sécurité (1), Vis pour bande de
sécurité (2), Rondelle (1)

(2), Gaines pour câbles (2),

CARACTERISTIQUES

DES PANNES

DEPISTAGE

DIVERSPRECAUTIONS PREPARATION

TABLE DES

MATIÈRES

Contenu du CD-ROM

• Manuel de l’utilisateur

• Pilote de l’imprimante

• PRINTER DRIVER GUIDE

23

MITSUBISHI DIGITAL ELECTRONICS AMERICA, INC.

9351 Jeronimo Road, Irvine, CA 92618, U.S.A.
Phone [phone]

MITSUBISHI ELECTRIC EUROPE B.V.

UK Branch

Travellers Lane, Hateld, Herts. AL10 8XB, England, U.K.
Phone [phone] FAX [phone]

German Branch

Gothaer Strasse 8, 40880 Ratingen ; Postfach 1548, 40835 Ratingen ; Germany

Phone [phone] FAX [phone]

French Branch

25, Boulevard des Bouvets - 92741 NANTERRE cedex, France
Phone [phone] FAX [phone]

Italian Branch

Centro Direzionale Colleoni, Palazzo Sirio, ingresso n.1

Viale Colleoni, 7, 20041 Agrate Brianza, (Milano) Italy
Phone [phone] FAX [phone]

Benelux Branch

Nijverheidsweg 23a,
3641 RP Mijdrecht, The Netherlands

Phone [phone] FAX [phone]

Spanish Branch (Barcelona)

Ctra. de Rubí, 76-80 - Apdo. 420

08190-Sant Cugat del Vallés - (Barcelona) Spain

Phone [phone] FAX [phone]

Veuillez contacter votre société Mitsubishi pour obtenir le certicat de conformité de la directive 1999/5/CE.

Fabriqué par Mitsubishi Electric (Malaysia) Sdn. Bhd.

PLO 32, Kawasan Perindustrian Senai II, 81400 Senai, Johor Darul Takzim, Malaysia

WF919C176C1
